Regulatory Notice sont disponibles sur le site Web. Pour les consulter, accédez à la page http://www.lenovo.com/ThinkPadUserGuides, cliquez sur User Guides & Manuals (Manuels et guides d'utilisation), puis suivez les instructions à l'écran.
© Copyright Lenovo 2012. REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : Si les données ou les logiciels sont fournis conformément à un contrat General Services Administration ( GSA ), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n°GS-35F-05925. Utilisation du dispositif de pointage du curseur TrackPoint. . . . . . . . . . . . . . . Utilisation du pavé tactile. . . . . . . . . Désactivation du dispositif de pointage UltraNav . . . . . . . . . . . . . . . Ajouter l'icône UltraNav dans la zone de notification Windows . . . . . . . . . . Gestion de l'alimentation. . . . . . . . . . . Utilisation de l'alimentation par batterie . . . Utilisation du boîtier d'alimentation . . . . . Gestion des modes de gestion de l'alimentation . . . . . . . . . . . . . Modes d'économie d'énergie . . . . . . . © Copyright Lenovo 2012 Incidents liés à la batterie et à l'alimentation . Incidents liés aux unités et aux autres unités de stockage . . . . . . . . . . . . . Incident lié à un logiciel . . . . . . . . Incidents liés aux ports et aux connecteurs .
Bruits radioélectriques . . . . . . . . . . . Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] . . . . . . . . . . . . . . Avis de conformité à la réglementation d'Industrie Canada pour la classe B . . . . Directive de l'Union européenne relative à la conformité électromagnétique . . . . . . . Avis de conformité à la réglementation pour la classe B (Allemagne) . . . . . . . . . . Avis de conformité à la règlementation pour la classe B (Corée) . . . . . . . . . . . . Avis de conformité VCCI à la règlementation pour la classe B (Japon) . . . . . . . . . Avis de conformité aux normes japonaises pour les produits qui se branchent sur l'alimentation principale dont l'intensité mesurée est inférieure ou égale à 20 A par phase . . . . . . . . . . . . . . . . Taïwan - Informations de maintenance pour les produits Lenovo . . . . . . . . . . .
Informations DEEE importantes . . . . . . . . Déclarations relatives au recyclage pour le Japon . . . . . . . . . . . . . . . . . . Informations sur le recyclage pour le Brésil . . . Informations sur le recyclage des piles et batteries pour l'Union européenne. . . . . . . . . . . Informations sur le recyclage des piles et batteries pour Taïwan . . . . . . . . . . . . . . . . Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada. . . . . . . .
Directive RoHS pour l'Inde . .
Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. La température atteinte dépend de l'activité système et du niveau de charge de la batterie. Un contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des lésions, voire des brûlures. • Evitez tout contact prolongé des mains, genoux ou toute autre partie du corps avec ces derniers pendant une période prolongée. • Interrompez-vous régulièrement lors de l'utilisation du clavier en retirant vos mains du repose-mains.
Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Un contact prolongé avec votre peau, même à travers des vêtements, risque de provoquer des brûlures. • Ne placez pas le boîtier d'alimentation en contact avec une partie de votre corps lorsqu'il est en fonctionnement. • Ne l'utilisez jamais pour vous réchauffer.
Ne tirez pas sur les câbles pour éviter de les endommager ou de les rompre. Acheminez les câbles de communication ou les câbles du boîtier d'alimentation, de la souris, du clavier, de l'imprimante ou de tout autre dispositif électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à des dégradations susceptibles d'altérer le fonctionnement de votre ordinateur.
Remarque : Commencez par lire les consignes de sécurité.
La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des appareils électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs présentent un danger potentiel pour la sécurité et peuvent provoquer des blessures ou des dommages matériels, surtout s'ils sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit, respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez soigneusement les informations de ce document. Ce faisant, vous vous prémunirez contre les risques et vous renforcerez la sécurité de l'environnement de travail informatique. Remarque : Ces informations comprennent des références aux boîtiers d'alimentation et aux piles. Outre les ordinateurs portables, certains produits (tels que des haut-parleurs et des écrans) sont dotés de boîtiers d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En outre, les ordinateurs peuvent contenir une pile interne de la taille d'une pièce de monnaie qui alimente
électronique interne est tombé en panne en mode contrôlé sans conséquence pour votre sécurité. Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de diagnostiquer vous-même l'incident. Pour obtenir de l'assistance, contactez le service clients. Pour obtenir la liste des numéros de téléphone du support technique en ligne, accédez au site Web suivant : http://www.lenovo.com/support/phone Inspectez fréquemment l'ordinateur et ses composants afin de détecter tout dommage, usure ou signe de danger. Si vous avez des doutes sur l'état d'un composant, n'utilisez pas le produit. Prenez contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer l'incident et, si nécessaire, faites réparer le produit. Dans l'éventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou en cas d'incidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu obtenir des instructions du centre de support. • Cordons d'alimentation, prises, boîtiers d'alimentation, rallonges, dispositifs de protection contre les surtensions ou boîtiers d'alimentation fendus, cassés ou endommagés. • Signes de surchauffe, fumée, étincelles. • Pile ou batterie endommagée (par exemple, fentes, bosses ou plis), décharge en provenance d'une pile ou d'une batterie ou accumulation de substances étrangères sur une pile. • Craquement, sifflement, bruit sec ou odeur forte émanant du produit. • Signes indiquant que du liquide s'est répandu sur l'ordinateur, sur le cordon d'alimentation ou sur le boîtier d'alimentation ou qu'un objet est tombé sur ces éléments. • Exposition de l'ordinateur, du cordon d'alimentation ou du boîtier d'alimentation à l'eau. • Chute du produit ou tout autre dommage. • Fonctionnement anormal du produit alors que vous suivez le mode d'emploi. Remarque : Si vous constatez l'une de ces manifestations au niveau d'un produit non Lenovo (par exemple, un prolongateur), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du fabricant ou que vous n'avez pas obtenu de pièce de rechange.
Respectez toujours les précautions ci-après pour réduire les risques de blessure ou de dommages matériels.
équipé d'un cordon d'alimentation, vérifiez toujours qu'il est hors tension et débranché de toute source d'alimentation. Si vous avez des questions ou des doutes, adressez-vous au centre de support. Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les avertissements suivants sont requis pour votre sécurité.
Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil. ATTENTION : DANGER N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit. Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05VV-F, 3G, 0,75 mm2 ou de section supérieure. Dans les autres pays, utilisez les types de cordon appropriés. N'enroulez jamais un cordon d'alimentation autour du boîtier d'alimentation ou de tout autre objet. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon Cela peut représenter un danger pour la sécurité. Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.
N'utilisez pas de cordon d'alimentation qui semble endommagé ou dont les broches montrent des signes de corrosion ou de surchauffe.
Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoins électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoins en alimentation et les tensions d'entrée.
DANGER Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodée, ne l'utilisez pas et attendez qu'elle soit remplacée par un électricien qualifié. Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer. Ne partagez pas une prise électrique avec d'autres appareils domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquerait d'endommager votre ordinateur, vos données ou les périphériques connectés. Certains produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactivez pas en tentant d'insérer la fiche dans une prise non reliée à la terre. Si vous ne pouvez pas enfoncer la fiche dans la prise, demandez à un électricien de vous fournir un adaptateur de prise approuvé ou de remplacer la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de dérivation. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de dérivation. Assurez-vous que la prise de courant utilisée est correctement câblée, facilement accessible et placée à proximité du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.
DANGER Ne retirez jamais le cache d’un bloc d’alimentation ou d’un autre composant portant l’étiquette suivante.
DANGER Tous les PC Lenovo contiennent une pile format bouton non rechargeable destinée à alimenter l'horloge système. En outre, de nombreux ordinateurs portables utilisent un bloc de batteries rechargeable destiné à alimenter le système lorsqu'il est utilisé en mode portable. La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée. Ces piles doivent être uniquement remplacées par des composants agréés. Ne tentez jamais d'ouvrir ou de réparer une batterie. Ne broyez pas, ne percez pas et n'incinérez pas les piles ou les batteries et ne provoquez pas de court-circuit sur les contacts en métal. N'exposez pas la pile ou la batterie à l'eau ou à tout autre liquide. Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit. Un mauvais traitement ou une mauvaise utilisation risque d'entraîner une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire. Si vous remarquez, sur la surface extérieure du produit, des signes de gonflement, de fuite ou de corrosion, votre batterie interne est peut-être en panne. Dans ce cas, cessez immédiatement d'utiliser le produit et contactez l'équipe du support Lenovo pour plus d'informations. Un remplacement des batteries en usine est peut-être nécessaire.
Remplacez la pile cellulaire au lithium usagée par une pile de type identique ou de type équivalent selon les recommandations du fabricant. La pile contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée. Ne pas : • la jeter à l'eau • l'exposer à une température supérieure à 100 °C • chercher à la réparer ou à la démonter Ne pas mettre la pile à la poubelle. Pour la mise au rebut, se reporter à la réglementation en vigueur. Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis. Informations relatives au perchlorate pour la Californie : Les produits contenant des piles boutons au lithium (dioxide de manganèse) peuvent contenir du perchlorate. Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate
DANGER Les ordinateurs, adaptateurs secteur et de nombreux accessoires peuvent générer de la chaleur lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez toujours ces précautions de base : • Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps lorsque vous l'utilisez. Ne l'utilisez jamais pour vous réchauffer. Un contact prolongé avec votre peau, même à travers des vêtements, risque de provoquer des brûlures. Respectez toujours les précautions suivantes pour assurer votre sécurité : • Lorsque l'ordinateur est branché, ne retirez jamais le carter. • Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations de poussière. • Retirez la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous travaillez dans un environnement poussiéreux ou près d'un lieu de passage important, nettoyez plus souvent votre ordinateur. • N'obstruez pas les grilles de ventilation. • Afin d'éviter tout risque de surchauffe, n'utilisez pas l'ordinateur dans un meuble. • La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35 °C.
DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : • Evitez d'utiliser votre ordinateur pendant un orage. • Ne manipulez aucun câble et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage. • Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement câblé et mis à la terre. • Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce produit. • Lorsque cela est possible, n'utilisez qu'une seule main pour brancher ou débrancher les câbles d'interface. • Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en présence de dommages matériels.
3. Branchez les câbles d'interface sur des connecteurs.
Utilisation de casques et d'écouteurs ATTENTION : Une pression sonore excessive dans les casques ou les oreillettes peut entraîner une perte de l'audition. En réglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le niveau de pression sonore augmentent. Afin de protéger votre audition, réglez l'égaliseur à un niveau approprié. L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révéler nocif si le débit du casque ou des écouteurs n'est pas conforme aux spécifications de la norme EN 50332-2. Le connecteur de sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces spécifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150 mV. Pour vous protéger contre toute perte auditive, assurez-vous que les casques ou les écouteurs que vous utilisez sont également conformes aux spécifications de la norme NF EN 50332-2 (alinéa 7 des limites) concernant © Copyright Lenovo 2012
écouteurs, assurez-vous qu'ils sont conformes aux spécifications de la norme NF EN 50332-1 (clause 6.5 relative aux valeurs de limitation). Toute utilisation de casques non conformes aux spécifications de la norme NF EN 50332-1 peut se révéler dangereuse en raison des niveaux excessifs de pression acoustique.
DANGER Les sacs en plastique peuvent être dangereux. Tenez-les à l'écart des bébés et des enfants afin d'éviter tout risque de suffocation. Consignes destinées aux utilisateurs d'ordinateurs personnels (tablettes) Consignes de sécurité destinées à l'Australie DANGER Ne branchez pas la ligne téléphonique lorsque vous êtes en mode Tablette graphique. Consignes à l'attention des utilisateurs aux Etats-Unis De nombreux ordinateurs personnels et accessoires comportent des cordons, des câbles ou des fils, tels que les cordons d'alimentation ou les câbles qui permettent de brancher l'accessoire sur l'ordinateur personnel. Si le présent produit contient de tels éléments, prenez compte de l'avertissement suivant : AVERTISSEMENT : Tout contact avec le câble de ce produit ou avec les câbles des accessoires vendus avec ce produit peuvent vous exposer au plomb, produit chimique reconnu par l'état de Californie comme pouvant entraîner des cancers et des anomalies congénitales ou d'autres dommages liés à la reproduction. Lavez-vous les mains après toute manipulation. Conservez ces instructions.
Certains modèles sont équipés d'une unité SSD permettant de stocker des données. Votre ordinateur est alors à la fois plus léger, plus petit et plus rapide. 2
Remarque : Pour ne pas gêner la ventilation, veillez à ne placer aucun objet devant le ventilateur. 3
Si l'ordinateur ne répond plus et si vous ne pouvez pas le mettre hors tension, appuyez sur l'interrupteur d'alimentation pendant au moins quatre secondes. Si l'incident persiste, retirez le boîtier d'alimentation pour réinitialiser l'ordinateur. Vous pouvez également programmer l'interrupteur d'alimentation pour arrêter l'ordinateur ou le mettre en mode veille ou hibernation lorsque vous appuyez sur ce bouton. Pour définir le bouton d'alimentation, cliquez sur l'icône d'état de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d’alimentation ➙ Choisir l’action des boutons d’alimentation. 8
• Si vous utilisez un casque doté d'un commutateur de fonction, par exemple, le casque d'un appareil numérique mobile, n'activez pas ce commutateur lorsque que vous utilisez le casque. Dans le cas contraire, le micro associé au casque sera désactivé et les microphones intégrés à l'ordinateur seront activés à sa place. • La prise audio multifonction ne prend pas en charge les micros conventionnels. Pour plus d'informations, voir « Utilisation des dispositifs audio » à la page 33. 2

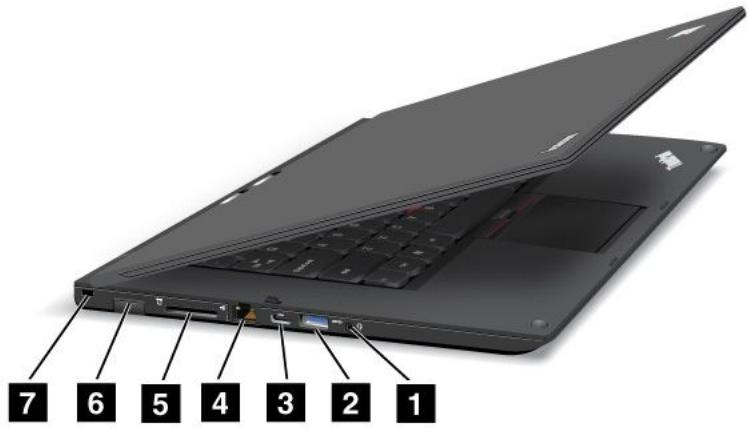

Ethernet. Vous ne pouvez brancher qu'un câble Ethernet sur ce connecteur. Deux voyants, situés en bas à droite et à gauche du connecteur, indiquent l'état de la connexion réseau. Lorsque votre ordinateur est connecté à un réseau local et qu'une session réseau est disponible, la lumière verte du voyant situé en bas à gauche est fixe. Pendant la transmission de données, la lumière verte du voyant situé en bas à droite clignote. 5
1 Grilles de ventilation
Remarque : La partition de maintenance masquée réduit l'espace disponible sur l'unité de disque dur ou l'unité SSD. Cette réduction a plus d'impact sur l'unité SSD dont la capacité est moindre.

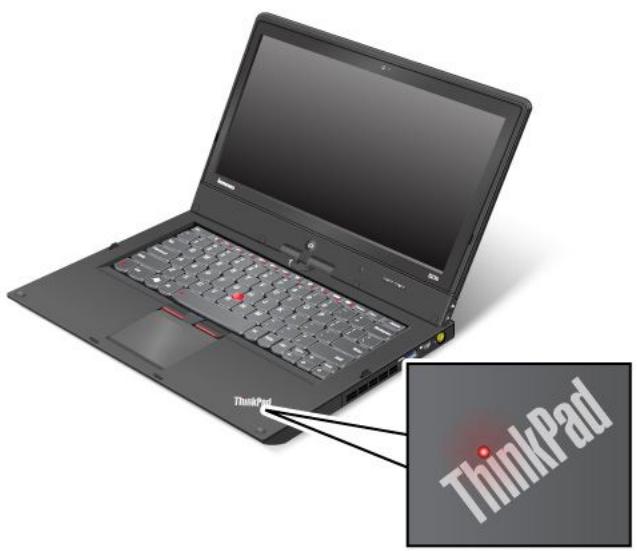

Le comportement du voyant lumineux se traduit comme suit : • Rouge : L'ordinateur est allumé (en mode normal). • Rouge clignotant rapidement : L'ordinateur s'arrête. • Rouge clignotant lentement : L'ordinateur est en mode veille. • Eteint L'ordinateur est éteint.

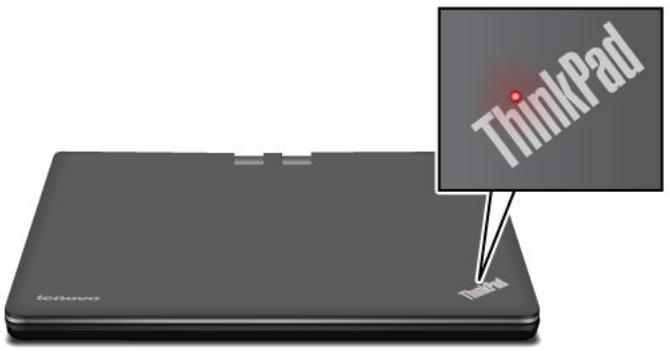

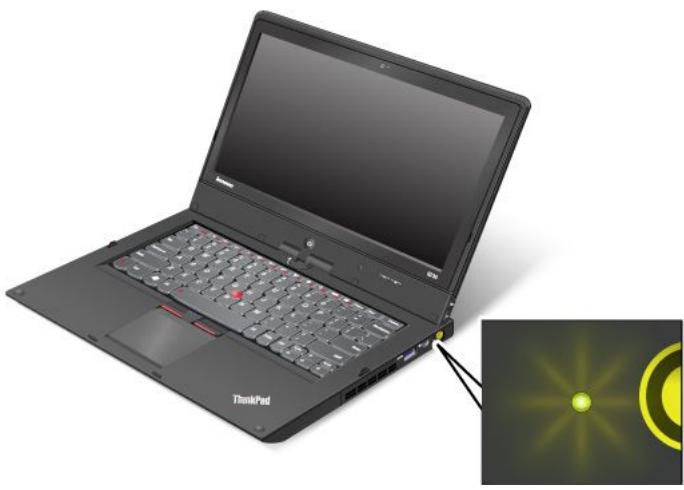

Votre ordinateur a un voyant qui indique le statut de l'alimentation.
• Eteint : Le boîtier d'alimentation n'est pas connecté.
Cette section contient des informations permettant de repérer l'étiquette de modèle et de type de machine, l'étiquette d'identification FCC et d'homologation IC et l'étiquette du certificat d'authenticité (COA) Windows.

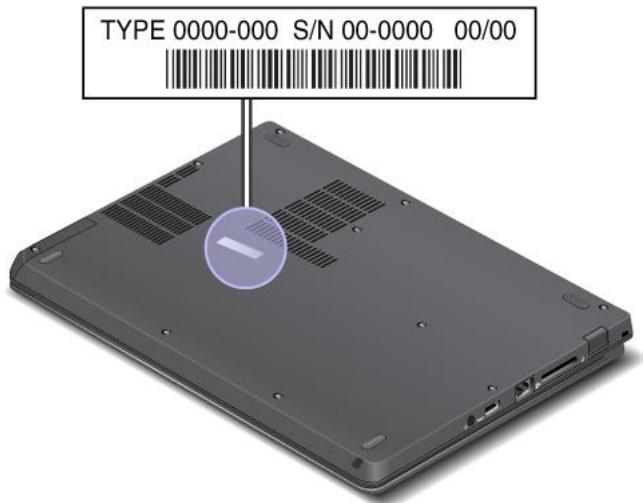

Une étiquette indiquant le type et le modèle est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide. Le type de machine et le modèle d'ordinateur sont indiqués sur l'étiquette comme illustré ci-dessous :
émettra des signaux sonores.

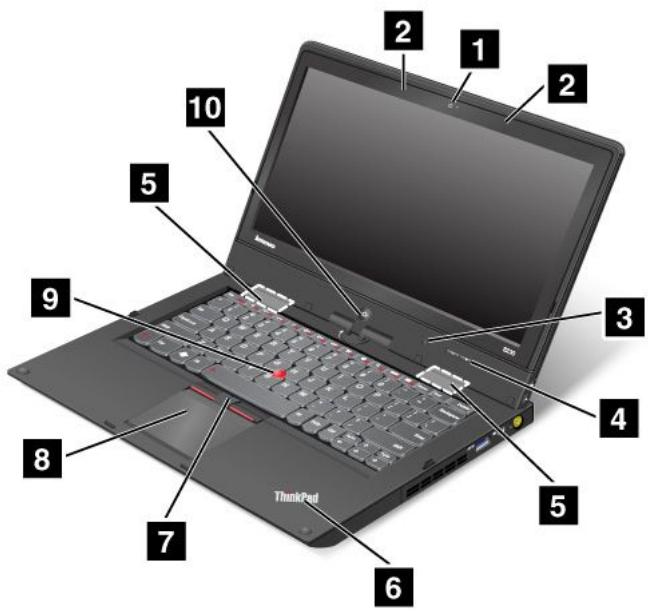

Cette rubrique présente les fonctions de votre ordinateur. Fonctions de la tablette graphique • Ecran multitactile • Boutons de réglage du volume • Bouton Verrouillage de la rotation de l'écran • Bouton Windows Processeur Pour afficher les propriétés système de votre ordinateur, affichez le bureau, puis déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran afin d'afficher les options. Cliquez ensuite sur Paramètres ➙ Infos PC. Mémoire Pour connaître le pourcentage d'énergie restante de la batterie, consultez l'icône d'état de la batterie dans la zone de notification Windows.
Cette section fournit des informations sur l'environnement d'exploitation de votre ordinateur. Environnement : Tenez les appareils électriques tels que les ventilateurs, radios, climatiseurs et fours micro-ondes à l'écart de votre ordinateur, car les puissants champs magnétiques qu'ils génèrent risqueraient d'endommager l'écran et les données stockées sur l'unité de disque dur. Ne posez pas de boissons sur ou à côté de l'ordinateur ou d'autres périphériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un périphérique connecté risquerait de provoquer un court-circuit ou d'autres dommages. Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.
Votre ordinateur contient des programmes Lenovo qui vous aideront à travailler plus facilement et en toute sécurité. Remarque : Pour plus d'informations sur ces programmes et sur d'autres solutions informatiques offertes par Lenovo, accédez au site Web suivant : http://www.lenovo.com/support. Pour accéder aux programmes Lenovo, appuyez sur la touche Windows pour revenir à l'écran Démarrer. Cliquez sur un programme Lenovo pour le lancer. Si vous ne trouvez pas le programme dont vous avez Chapitre 1. Présentation du produit
Les programmes Lenovo suivants sont éventuellement préinstallés sur votre ordinateur. Active Protection System™ Le programme Active Protection System protège votre unité de disque dur lorsque le capteur de chocs intégré à votre ordinateur détecte une situation susceptible d'endommager l'unité, telle qu'une inclinaison du système, une vibration excessive ou un choc. L'unité de disque dur est moins vulnérable aux dommages lorsqu'elle ne fonctionne pas. En effet, lorsque l'unité de disque dur ne fonctionne pas, le système arrête sa rotation et peut également déplacer les têtes de lecture et d'écriture vers des zones sans données. Dès que le capteur de chocs considère que l'environnement est de nouveau stable (changement minimal d'inclinaison du système, de vibration ou de choc), il active l'unité de disque dur. Fingerprint Software Si votre ordinateur est doté d'un lecteur d'empreintes digitales, le programme Fingerprint Software vous permet d'enregistrer vos empreintes digitales et de les associer à votre mot de passe Windows. L'authentification par empreinte digitale peut ainsi remplacer votre mot de passe et permettre un accès utilisateur simple et sécurisé. Lenovo Cloud Storage Le programme Lenovo Cloud Storage permet de télécharger et d'enregistrer vos fichiers dans un serveur à distance Lenovo. Vous pouvez afficher et télécharger les fichiers stockés à tout moment. Lenovo Companion Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommandés. Lenovo Settings Utilisez le programme Lenovo Settings pour optimiser l'utilisation de votre ordinateur. Utilisez-le comme point d'accès portable, configurez la caméra et les paramètres audio, ajustez les paramètres d'alimentation et créez et gérez plusieurs profils de réseau. Lenovo Mobile Access Le programme Lenovo Mobile Access vous permet de contrôler votre connexion haut débit mobile. Vous pouvez créer un compte, ajouter de l'argent au compte et acheter des sessions à haut débit mobile à l'aide de votre compte. Lenovo Solution Center Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système. Lenovo Support Le programme Lenovo Support permet d'enregistrer votre ordinateur auprès de Lenovo, contrôler l'état de santé de l'ordinateur et l'état de la batterie, télécharger et consulter des manuels d'utilisation pour votre ordinateur, obtenir des informations relatives à la garantie de votre ordinateur et consulter des informations d'aide et de support.
« Enregistrement de votre ordinateur » à la page 15
Pour enregistrer votre ordinateur auprès de Lenovo, procédez comme suit : • Connectez l'ordinateur à Internet. Lancez le programme Lenovo Support préinstallé. Cliquez ensuite sur Enregistrement et suivez les instructions à l'écran pour enregistrer votre ordinateur. • Accédez au site Web http://www.lenovo.com/register et suivez les instructions qui s'affichent à l'écran pour enregistrer votre ordinateur.
Les quelques conseils ci-dessous vous aideront à tirer le meilleur parti de votre ordinateur. Pour tirer le meilleur parti de votre ordinateur, consultez la page Web suivante pour obtenir des informations sur l'identification des incidents ainsi que des réponses aux questions courantes : http://www.lenovo.com/support/faq Puis-je obtenir mon guide d'utilisation dans une autre langue ? • Pour télécharger le guide d'utilisation dans une autre langue, accédez au site suivant : http://www.lenovo.com/support. Suivez ensuite les instructions qui s'affichent à l'écran.
• Examinez la rubrique Chapitre 4 « Sécurité » à la page 41 pour savoir comment protéger votre ordinateur contre le vol et l'utilisation illicite. • Utilisez le programme Password Manager pour protéger les données stockées sur votre ordinateur. • Avant de mettre au rebut les données de l'unité de disque dur ou de l'unité SSD, prenez connaissance des informations contenues dans la section « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 49. La connexion à distance représente t-elle un véritable défi pour vous ? • Pour identifier et résoudre un incident lié au réseau sans fil, accédez au site Web http://www.lenovo.com/support/faq. • Pour en savoir plus sur l'utilisation des fonctions sans fil de votre ordinateur, reportez-vous à la section « Connexions sans fil » à la page 30. • Pour voyager en toute confiance, prenez connaissance des conseils disponibles à la section « Voyager avec votre ThinkPad » à la page 39. • Appuyez sur la touche F8 pour activer ou désactiver les fonctions sans fil. Vous avez régulièrement besoin d'effectuer des présentations ou de brancher un écran externe ? • Veillez à suivre la procédure indiquée dans la section « Utilisation d'un écran externe » à la page 32. • Cette fonction permet d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage. Vous devez brancher ou remplacer un périphérique ? • Pour plus d'informations sur le remplacement de périphériques de votre ordinateur, reportez-vous à la section Chapitre 6 « Remplacement de périphériques » à la page 53. Cela fait déjà un certain temps que vous utilisez votre ordinateur et celui-ci présente des signes de ralentissement ? • Suivez les « Conseils généraux pour la prévention des incidents » à la page 89. • Vous pouvez vous-même diagnostiquer les incidents à l'aide du logiciel de diagnostic préinstallé. • Pour plus d'informations sur les solutions de récupération, voir Chapitre 5 « Présentation générale de la récupération » à la page 51. Imprimez les sections suivantes et conservez-les avec votre ordinateur au cas où vous ne pourriez pas accéder à ce guide d'utilisation en ligne. •

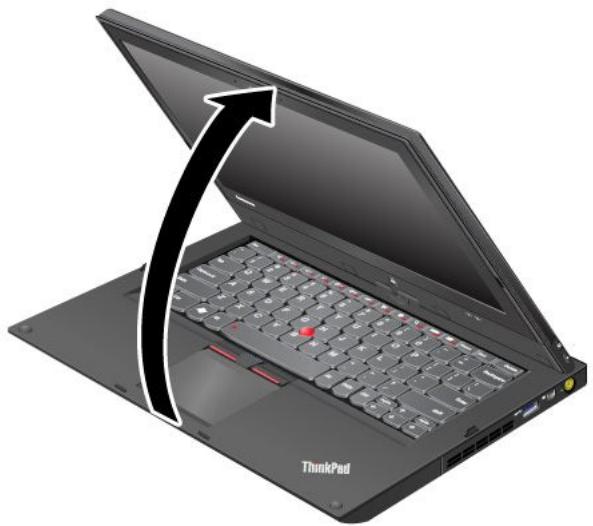

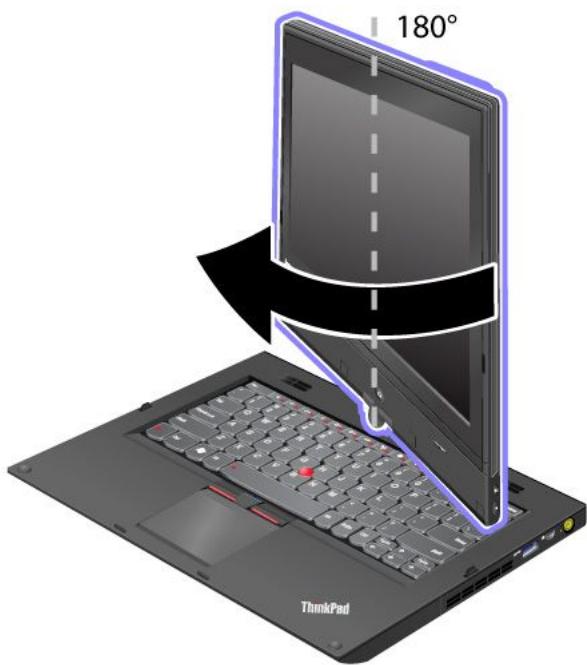

1. Relevez lentement l'écran de l'ordinateur, en tenant à deux mains les coins supérieurs gauche et droit. Votre ordinateur est maintenant en mode Portable.
Remarque : Lorsque vous faites pivoter l'écran, n'exercez aucune pression sur les coins supérieurs de l'écran.

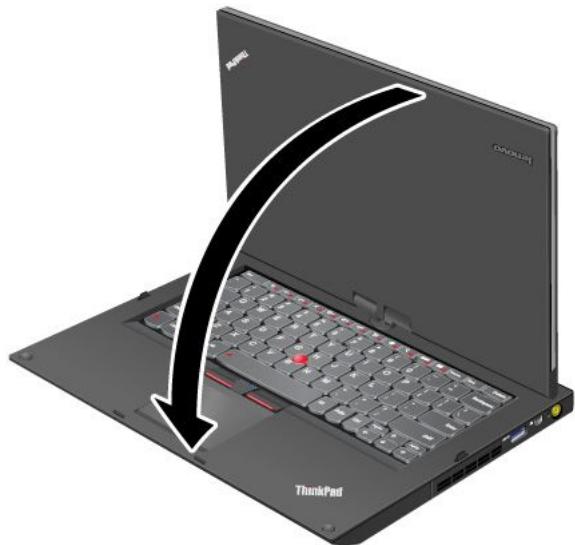

1. Ouvrez l'écran à un angle d'au moins 45 degrés, 90 degrés étant l'inclinaison recommandée. 2. Faites pivoter l'écran lentement dans le sens des aiguilles d'une montre jusqu'à ce que l'avant de l'écran se trouve face au clavier.
180 degrés avec celui-ci, l'arrière de l'écran se trouvant alors face au clavier. • Ne le soulevez pas et ne saisissez pas l'ordinateur uniquement par l'écran. • Assurez-vous que l'écran ne subit aucun choc, ni aucune vibration. • Pour permettre une bonne ventilation, ne placez aucun obstacle (tel qu'un tapis pelucheux ou un coussin) devant le ventilateur. • Lorsque vous utilisez l'ordinateur en mode Cadre image, maintenez l'écran d'une main et utilisez le stylet de la tablette graphique de l'autre. • Si vous tenez l'écran d'une main tout en utilisant l'ordinateur en mode Tablette graphique, assurez-vous qu'il ne subit aucun choc ou vibration et qu'il ne pivote pas. • Lorsque vous utilisez votre ordinateur à l'extérieur, évitez de l'exposer à la pluie ou à l'humidité. • Si vous rangez l'ordinateur dans une mallette, mettez-le en mode Portable et rabattez l'écran.
Cette rubrique explique comment utiliser l'écran multitactile. Toucher Appuyez une fois sur un élément pour le sélectionner ou l'ouvrir. Cette opération est similaire à un clic de la souris. Appuyer et maintenir Appuyez et maintenez un élément pour afficher des informations sur cet élément ou pour ouvrir le menu contextuel. Cette opération est similaire à un clic droit de la souris.
Placez vos doigts sur l'écran pour faire défiler les éléments tels que des pages Web, des photos et des listes. Cette opération est similaire à un défilement avec la souris. Faites glisser pour réarranger Faites glisser l'élément dans la direction opposée au défilement. Par exemple, si vous étiez en mode de défilement vers la gauche ou la droite, faites glisser l'élément vers le haut ou vers le bas. Une fois que vous avez déplacé l'élément vers l'emplacement souhaité, relâchez-le. Faire glisser pour sélectionner Faites glisser l'élément sur une courte distance dans la direction opposée au sens de défilement de la page afin de le sélectionner. Le déplacement doit être court et rapide. Cette opération permet de sélectionner un élément tel qu'une photo, une icône de programme ou du texte. Faire glisser à partir du bord Faites glisser votre doigt à partir d'un bord de l'écran. • Un glissement depuis le bord droit de l'écran permet d'afficher les options. • Un glissement depuis le bord gauche de l'écran permet les actions suivantes : – Afficher un programme ouvert. – Ancrer un programme. Faites un défilement depuis le bord gauche de l'écran et faites glisser le programme jusqu'à ce qu'une bordure s'affiche. Déplacez ensuite le programme vers la position de votre choix. – Afficher une liste de programmes récemment ouverts. Faites un glissement depuis le bord gauche de l'écran sans lever le doigt, puis ramenez le programme vers le bord gauche. Une liste des programmes récemment ouverts s'affiche. – Fermer un programme. Faites un défilement depuis le bord gauche de l'écran et faites glisser le programme vers le bas de l'écran. • Un glissement depuis le bord supérieur de l'écran permet les actions suivantes : – Afficher les commandes de menu, telles que Enregistrer, Editer ou Supprimer. – Fermer un programme. Faites un défilement depuis le bord supérieur de l'écran et faites glisser le programme vers le bas de l'écran. • Un glissement à partir du bord inférieur de l'écran permet d'afficher les commandes de menu telles que Enregistrer, Editer ou Supprimer. Astuces concernant l'utilisation de l'écran multitactile • L'écran multitactile est un panneau de verre couvert d'un film plastique. Pour entrer des données, vous pouvez utiliser vos doigts. N'effectuez aucune pression ou ne posez pas d'objet métallique sur l'écran. Vous risqueriez de provoquer une détérioration ou un dysfonctionnement de l'écran. • Avant de ranger l'ordinateur dans une mallette, mettez-le en mode Portable et rabattez l'écran. Ne mettez pas votre ordinateur dans une mallette lorsqu'il est en mode Tablette.
2. Essuyez doucement les salissures et la poussière de l'écran multitactile avec une face du chiffon. 3. Essuyez les salissures ou les empreintes digitales avec l'autre côté du chiffon ou avec un chiffon propre. 4. Après usage, lavez le chiffon avec un détergent neutre.

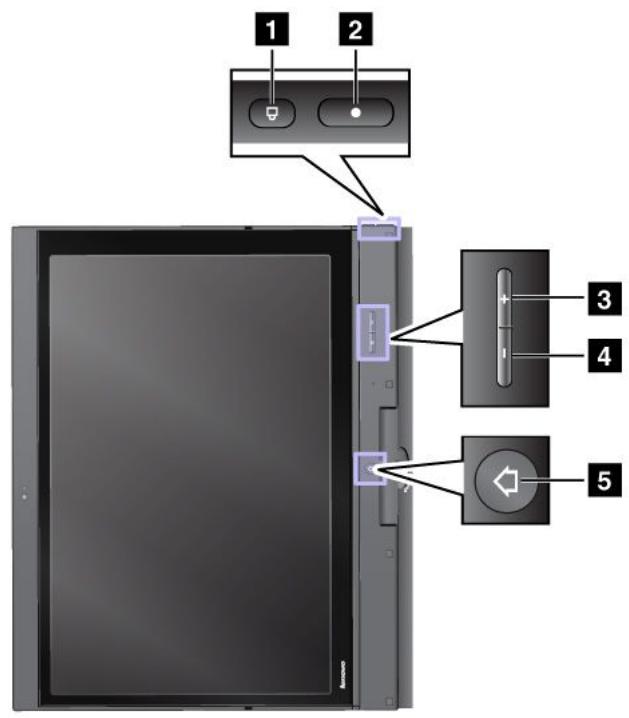

Sur le cadre de l'écran, une rangée de boutons vous permettent de contrôler votre ordinateur en mode Tablette graphique, sans utiliser le clavier.
4 Bouton de diminution du volume du haut-parleur : appuyez sur ce bouton pour diminuer le volume du haut-parleur. 5 Bouton Windows : appuyez sur ce bouton pour basculer entre l'espace de travail en cours et l'écran Démarrer.
Si vous coupez le son puis éteignez l'ordinateur, le son restera coupé lorsque vous remettrez l'ordinateur sous tension. Pour activer le son, appuyez sur F2 ou F3. • F2 : Réduit le volume des haut-parleurs. • F3 : Augmente le volume des haut-parleurs. • F4 : Active ou désactive les microphones. Touches de gestion de l'affichage • F5 : La luminosité de l'écran diminue. • F6 : La luminosité de l'écran augmente. Vous pouvez modifier temporairement la luminosité de l'écran de l'ordinateur en appuyant sur ces deux touches. Pour ce faire, cliquez avec le bouton droit de la souris sur l'icône d'état de la batterie dans la zone de notification Windows, puis cliquez sur Ajuster la luminosité de l’écran et effectuez les modifications souhaitées. • F7 : Bascule la sortie d'affichage entre l'écran de l'ordinateur et un écran externe. Autres fonctions • F8 : Active ou désactive le mode avion. Le mode avion désactive les fonctions sans fil de votre ordinateur pour assurer la conformité avec les réglementations des compagnies aériennes. Lorsque vous appuyez sur cette touche, une liste des

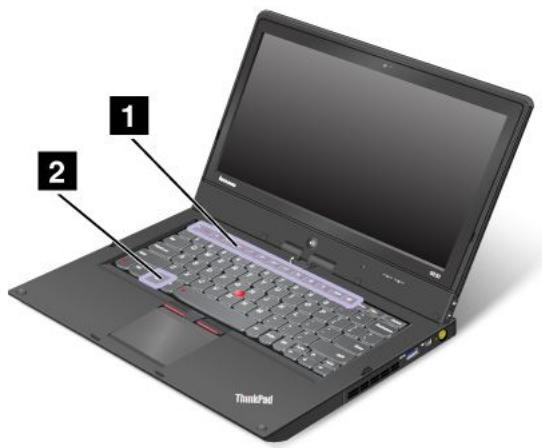

• Fn Lock (Echap) : Ouvre la fenêtre Propriétés de claviers ThinkPad dans laquelle vous pouvez permuter la fonction des touches F1-F12. • Fn+B : A la même fonction que la touche Attn. • Fn+P : A la même fonction que la touche Pause. • Fn+S : A la même fonction que la touche SysRq. • Fn+K : A la même fonction que la touche ScrLK. Vous pouvez permuter la fonction des touches F1-F12 du ThinkPad pour utiliser les touches en mode Default ou en mode Legacy. En mode par Default, vous pouvez activer les fonctions spéciales illustrées sur chaque touche en appuyant directement sur la touche correspondante. En mode Legacy, pour lancer les fonctions spéciales illustrées sur chaque touche, maintenez la touche Fn enfoncée, puis appuyez sur la touche de fonction souhaitée et relâchez les deux touches. Pour permuter la fonction des touches F1-F12 dans l'environnement Windows, procédez comme suit : 1. Ouvrez la fenêtre Propriétés du clavier ThinkPad en appuyant sur la touche Fn Lock. 2. Configurez les paramètres en suivant les instructions à l'écran. Pour permuter les fonctions des touches F1-F12 via le programme ThinkPad Setup, procédez comme suit : 1. Démarrez l'ordinateur. Lorsque l'écran d'accueil du ThinkPad s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche. 2. Sélectionnez Config ➙ Keyboard/Mouse ➙ Change to F1-F12 keys. 3. Configurez les paramètres en suivant les instructions à l'écran. 4. Enregistrez les modifications et quittez. 2

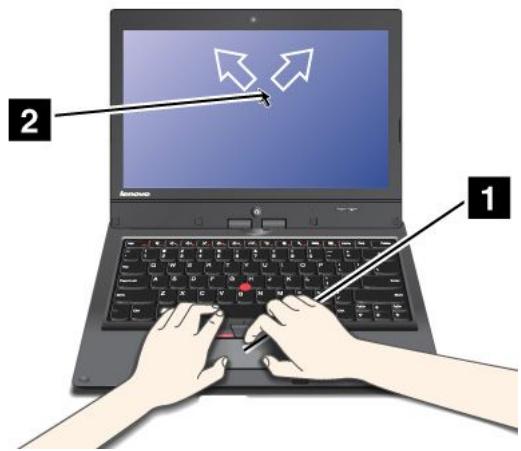

Utilisation du dispositif de pointage du curseur UltraNav Votre ordinateur est livré avec un dispositif de pointage UltraNav. Le dispositif de pointage UltraNav comprend le dispositif de pointage du curseur TrackPoint et le pavé tactile représentant tous les deux des dispositifs de pointage dotés de fonctions de base et étendues. Vous pouvez configurer les deux dispositifs en choisissant vos paramètres préférés. • Configuration du dispositif de pointage du curseur TrackPoint et du pavé tactile sous forme de périphériques de pointage. • Configurez le dispositif de pointage TrackPoint comme périphérique de pointage principal et le pavé tactile uniquement pour le défilement, les zones tactiles ou les fonctions de déplacement lent du curseur.
Modifier les paramètres du dispositif de pointage UltraNav Pour modifier les paramètres du dispositif de pointage UltraNav, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et son ➙ Souris ➙ UltraNav. 3. Modifiez les paramètres à votre convenance. Vous pouvez également modifier les paramètres du dispositif de pointage UltraNav en cliquant sur l'icône UltraNav dans la zone de notification Windows. Pour afficher l'icône UltraNav dans la zone de notification Windows, voir « Ajouter l'icône UltraNav dans la zone de notification Windows » à la page 26.

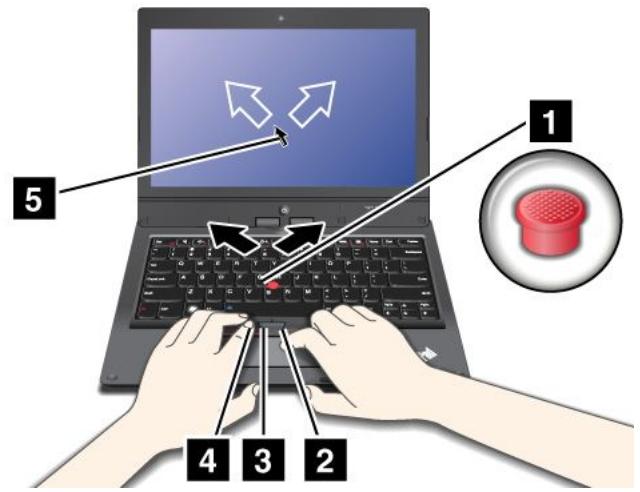

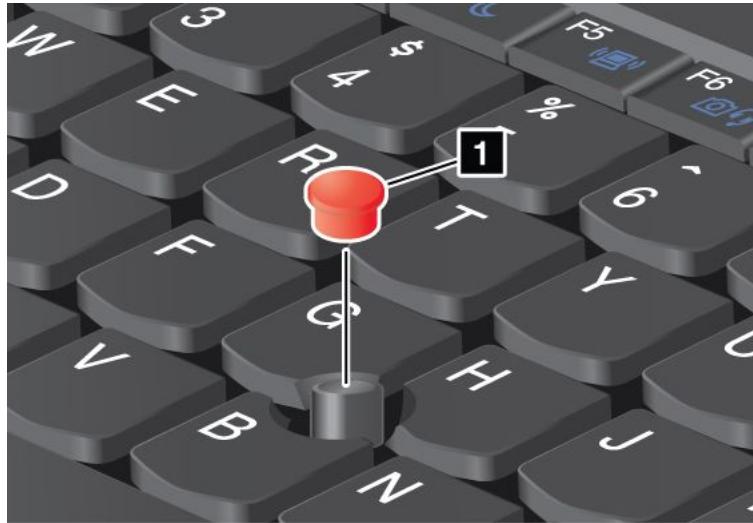

Le dispositif de pointage TrackPoint est constitué d'un bouton de pointage 1 situé sur le clavier et de trois boutons à cliquer situés dans la partie inférieure du clavier. Pour déplacer le pointeur 5 à l'écran, appuyez sur le capuchon antidérapant du bouton de pointage dans la direction souhaitée, parallèlement au clavier ; le bouton de pointage ne doit pas bouger. La vitesse de déplacement du pointeur est fonction de la pression exercée sur le bouton de pointage. Les boutons à cliquer gauche 4 et droit 2 offrent les mêmes fonctions que celles des boutons d'une souris standard. Le bouton central du dispositif TrackPoint 3 , appelé barre de défilement, vous permet de faire défiler des pages Web ou des documents dans la direction voulue sans avoir à utiliser les barres de défilement latérales de la fenêtre.
Si vous ne connaissez pas encore le dispositif TrackPoint, les instructions ci-dessous vous aideront à l'utiliser : 1. Placez vos mains en position de frappe et appuyez doucement avec l'index ou le majeur sur le bouton de pointage dans la direction souhaitée de déplacement du pointeur. Pour déplacer le pointeur vers le haut de l'écran, exercez une pression vers l'écran ; pour le déplacer vers le bas de l'écran, exercez une pression vers vous ; pour le déplacer latéralement, exercez une pression vers la gauche ou vers la droite.
Vous pouvez personnaliser l'unité de pointage TrackPoint et les boutons correspondants de la façon suivante : • Inversez les fonctions des boutons gauche et droit. • Modifiez la sensibilité du dispositif de pointage TrackPoint. • Activez les conseils sur la fonction de Défilement du dispositif TrackPoint. Pour modifier les paramètres du dispositif de pointage TrackPoint, voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24. Remplacement du capuchon du bouton de pointage TrackPoint Le capuchon 1 situé sur le bouton de pointage TrackPoint est amovible. Vous pouvez le remplacer comme indiqué ci-dessous.
Remarque : Il est possible que le clavier de votre ordinateur soit légèrement différent de l'illustration ci-dessus. Le pavé tactile de votre ordinateur prend en charge la fonction multi-point qui vous permet d'effectuer un zoom avant, un zoom arrière, de faire défiler l'écran ou d'appliquer une rotation à l'écran tandis que vous naviguez sur Internet ou que vous lisez ou éditez un document. Pour plus de détails, reportez-vous au système d'aide du dispositif de pointage UltraNav. Personnalisation du pavé tactile Pour modifier les paramètres du pavé tactile, voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24.
Vous pouvez utiliser simultanément la souris externe et le dispositif de pointage UltraNav. Si vous souhaitez désactiver le dispositif de pointage UltraNav, procédez comme suit : 1. Ouvrez la fenêtre Propriétés de la souris. Voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24. 2. Pour désactiver le dispositif de pointage TrackPoint ou le pavé tactile, désélectionnez la case Activer TrackPoint ou Activer le pavé tactile. 3. Cliquez sur OK.
Pour faciliter l'accès aux propriétés UltraNav, vous pouvez activer l'affichage de l'icône UltraNav dans la zone de notification Windows. Pour activer l'affichage de l'icône UltraNav dans la zone de notification Windows, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et son ➙ Souris ➙ UltraNav.
Lorsque votre ordinateur n'est pas à proximité de prises de courant, son utilisation dépend de la batterie. La consommation d'énergie varie d'un composant à un autre. Plus vous utilisez des composants consommant beaucoup d'énergie, plus la batterie s'épuise vite. La mobilité a révolutionné le monde professionnel en permettant d'emporter son travail avec soi tout au long de ses déplacements. Grâce aux batteries de votre ordinateur ThinkPad, vous pouvez travailler plus longtemps sans avoir à vous connecter à une prise électrique.
Vous pouvez utiliser votre batterie plus efficacement en consultation des informations ci-dessous. Vérification de l'état de la batterie L'icône d'état de la batterie dans la zone de notification Windows affiche le pourcentage d'énergie restante de la batterie. La vitesse à laquelle vous sollicitez la batterie détermine la durée pendant laquelle vous pouvez utiliser la batterie de l'ordinateur entre chaque charge de la batterie. Etant données les différences au niveau des besoins et des habitudes d'un utilisateur à un autre, il est difficile de prévoir cette durée. Cependant, deux facteurs principaux permettent de déterminer cette durée : • le niveau de charge de la batterie lorsque vous commencez à travailler ; • la manière dont vous utilisez votre ordinateur : – La fréquence des accès à l'unité de disque dur. – La luminosité définie pour l'écran de l'ordinateur. Pour consulter les informations détaillées concernant l'état de la batterie, procédez de l'une des façons suivantes : • Ouvrez le programme Lenovo Support et cliquez sur Etat de la batterie. • Ouvrez le programme Lenovo Settings et cliquez sur Power. Chargement de la batterie Lorsque vous constatez que le pourcentage d'énergie restante est bas, par exemple, l'alarme de la batterie s'éteint, vous devez recharger la batterie en connectant votre ordinateur au boîtier d'alimentation. La batterie se recharge entièrement en 6 heures environ. La durée du rechargement dépend de la taille de la batterie et de l'environnement physique. Pour augmenter la durée de vie de la batterie, l'ordinateur ne commence pas à recharger la batterie si la puissance restante est supérieure à 95 %. Augmentation de la durée de vie de la batterie Pour augmenter la durée de vie de la batterie, procédez comme suit : • Utilisez la batterie jusqu'à son déchargement complet ; c'est-à-dire, utilisez la batterie jusqu'à ce que les voyants d'état de la batterie clignotent en orange.
L'alimentation de votre ordinateur est assurée par un bloc de batteries lithium-ion (Li-ion) livré en même temps que l'ordinateur ou par le boîtier d'alimentation. Le boîtier d'alimentation fourni avec votre ordinateur comprend deux composants de base : • Le transformateur, qui adapte la puissance du courant secteur à l'ordinateur. • Le cordon d'alimentation, branché sur l'alimentation secteur et relié au transformateur. Attention : L'utilisation d'un cordon d'alimentation inadapté peut entraîner de graves détériorations de votre ordinateur. Connexion du boîtier d'alimentation Pour utiliser le boîtier d'alimentation, procédez comme suit. Remarque : Veillez à effectuer les étapes proposées dans l'ordre spécifié. 1. Branchez le boîtier d'alimentation sur une prise secteur. 2. Branchez le cordon d'alimentation sur le transformateur. 3. Insérez la prise d'alimentation dans l'ordinateur portable. Conseils relatifs à l'utilisation du boîtier d'alimentation • Lorsque vous ne l'utilisez pas, vous devez débrancher le boîtier d'alimentation de la prise de courant. • N'enroulez pas le cordon d'alimentation serré autour du boîtier d'alimentation lorsqu'il est connecté au transformateur. • Avant de charger la batterie, assurez-vous que sa température est d'au moins 10 °C. • La batterie peut être rechargée lorsqu'elle est en place et que le boîtier d'alimentation est relié à l'ordinateur. Vous devez impérativement charger la batterie si vous vous trouvez dans l'une des situations suivantes : – Lorsqu'une nouvelle batterie est installée – Si le voyant de charge de la batterie est faible – En cas de non utilisation prolongée de la batterie.
Les modes de gestion de l'alimentation vous permettent d'obtenir le meilleur équilibre possible entre performances et économies d'énergie. Pour modifier le mode de gestion de l'alimentation, procédez comme suit : 1. Cliquez sur l'icône d'état de la batterie dans la zone de notification Windows. 2. Cliquez sur Autres options d'alimentation. 3. Sélectionnez le mode de gestion de l'alimentation souhaité en suivant les instructions à l'écran.
Vous pouvez utiliser les modes d'économie d'énergie suivants pour économiser l'énergie sur votre ordinateur.
• Connexion sans fil désactivée : Si vous n'utilisez pas les fonctions sans fil, telles que Bluetooth ou le réseau local sans fil, désactivez-les. Ceci vous permettra d'économiser de l'énergie. Pour mettre hors tension les fonctions sans fil, appuyez sur Fn+F8. Activation de la fonction de réveil Pour activer la fonction de réveil, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur. Système et sécurité ➙ Tâches planifiées Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 3. Dans le panneau de gauche, sélectionnez le dossier de tâches pour lequel la fonction de réveil doit être activée. Les tâches planifiées s'affichent. 4. Double-cliquez sur une tâche planifiée, puis cliquez sur l'onglet Conditions. 5. Dans le volet Alimentation, cochez la case Sortir l’ordinateur du mode veille pour exécuter cette tâche. Définition des actions pour les modules critiques et la basse puissance Lorsque votre batterie tombe en dessous d'un certain seuil, les actions définies sont déclenchées. Par exemple, l'alarme se désactive ou votre ordinateur passe en mode veille ou se met hors tension. Pour modifier le niveau critique et d'économie d'énergie et afin que les actions correspondantes soient déclenchées, procédez comme suit : 1. Cliquez sur l'icône d'état de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d’alimentation. 2. Cliquez sur. Modification des paramètres du mode ➙ Modifier les paramètres d'alimentation avancés ➙ Batterie 3. Modifiez les paramètres à votre convenance dans la liste des Batterie.
Votre ordinateur comporte une ou plusieurs cartes réseau permettant la connexion à Internet ainsi que d'autres connexions réseau.
Vous pouvez vous connecter à un réseau local ou via une connexion à large bande à l'aide de la fonction Ethernet intégrée à votre ordinateur.
Selon le périphérique sans fil utilisé sur votre ordinateur, vous pourrez peut-être vous connecter aux catégories suivantes de réseaux sans fil. Réseau local sans fil Un réseau local sans fil (LAN) couvre une superficie relativement restreinte. Il peut se limiter à un immeuble de bureaux ou à une maison. Les périphériques répondant à la norme 802.11 peuvent se connecter à ce réseau. Votre ordinateur est livré avec une carte de réseau local sans fil et un utilitaire de configuration intégré permettant d'établir des liaisons sans fil et de contrôler l'état de la connexion. Ainsi, vous pouvez rester connecté à votre réseau au bureau, dans une salle de réunion ou à la maison, sans avoir besoin d'une connexion filaire. Antenne réseau étendu sans fil Le réseau étendu sans fil (WAN) couvre une plus large superficie, comme une ville ou un pays. Des réseaux cellulaires sont utilisés pour la transmission des données. Remarque : Dans certains pays, le service de réseau étendu sans fil est fourni par des fournisseurs de services autorisés. Certains ordinateurs portables ThinkPad sont livrés avec une carte de réseau étendu sans fil intégrée qui incluent certaines technologies de réseau étendu sans fil, comme 1xEV-DO, HSPA, 3G ou GPRS. En utilisant la carte de réseau étendu sans fil intégrée et l'utilitaire de configuration qui est préinstallé sur votre ordinateur, vous pouvez établir une connexion à un réseau étendu sans fil et contrôler son état. Bluetooth Bluetooth est l'une des nombreuses technologies sans fil utilisées pour créer un réseau personnel. La technologie Bluetooth permet à différents types d'appareils électroniques, comme des ordinateurs, des téléphones mobiles ou des périphériques de toutes sortes, d'échanger entre eux, sur une courte distance, par liaison radio, de la voix et des données.
Vous pouvez vérifier l'état de la connexion sans fil et la force du signal via l'icône d'état de la connexion au réseau sans fil dans la zone de notification Windows. Pour activer ou désactiver la fonction sans fil, appuyez sur F8. Lorsque vous appuyez sur cette touche, une liste des connexions sans fil s'affiche. Vous pouvez ainsi activer ou désactiver rapidement toutes les connexions sans fil. Le programme Connaissance des emplacements permet de gérer les profils emplacement. En passant d'un profil emplacement à un autre lorsque vous changez votre ordinateur de place, vous pouvez vous connecter facilement et rapidement à un réseau sans avoir à reconfigurer les paramètres manuellement ni à redémarrer l'ordinateur à chaque fois. Pour accéder au programme Connaissance des emplacements, ouvrez le programme Lenovo Settings et cliquez sur Connaissance des emplacements. 30

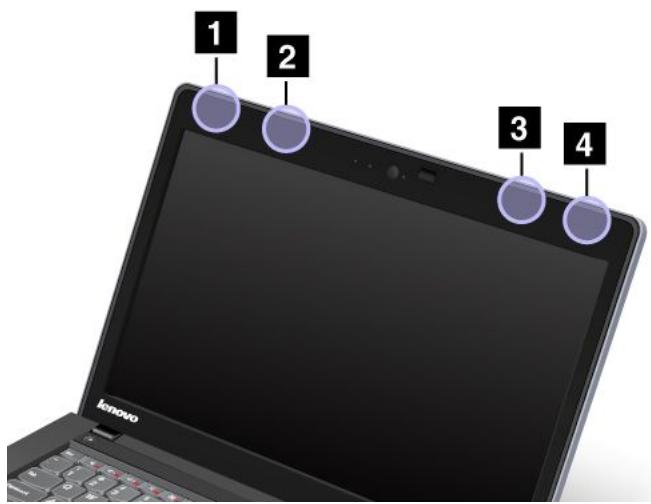

Pour trouver les antennes sans fil sur l'ordinateur, reportez-vous à la section « Emplacement des antennes sans fil UltraConnect » à la page 120. Conseils relatifs à l'utilisation de la fonction de connexion sans fil Pour obtenir la meilleure connexion possible, suivez les conseils suivants : • Positionnez votre ordinateur de telle sorte qu'il y ait le moins d'obstacles possible entre le point d'accès au réseau local sans fil et l'ordinateur. • Pour obtenir une connexion sans fil optimale, ouvrez l'écran de l'ordinateur afin qu'il forme un angle légèrement supérieur à 90 degrés. • Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en même temps qu'une option Bluetooth, la vitesse de transmission des données peut être ralentie et les performances de la fonction sans fil peuvent se dégrader. Remarque : Vous pouvez acheter une carte de réseau sans fil sous forme d'option auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/accessories/services/index.html.
Pour envoyer des données à un périphérique Bluetooth, procédez comme suit : 1. Cliquez avec le bouton droit de la souris sur les données à envoyer. 2. Sélectionnez Envoyer à ➙ Périphériques Bluetooth. Pour recevoir les données, cliquez sur l'icône Bluetooth dans la zone de notification Windows, puis cliquez sur Recevoir un fichier. Pour configurer un périphérique Bluetooth ou gérer les paramètres de connexion, procédez comme suit : 1. Cliquez sur l'icône Bluetooth dans la zone de notification Windows, puis cliquez sur Ouvrir paramètres. 2. Configurez les paramètres Bluetooth à votre convenance. Pour plus de détails, reportez-vous au système d'aide de Windows. Remarque : Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en même temps qu'une option Bluetooth, la vitesse de transmission des données peut être ralentie et les performances de la fonction sans fil peuvent se dégrader.
Vous pouvez relier votre ordinateur à un projecteur pour effectuer des présentations ou à un écran externe pour étendre votre espace de travail.
Pour modifier les paramètres d'affichage tels que la résolution de l'écran ou la police, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres ➙ Panneau de configuration.
Remarque : Un câble d'interface vidéo avec cœur en ferrite est requis si vous branchez un écran externe. Pour utiliser un écran externe, procédez comme suit : 1. Branchez l'écran externe sur le connecteur VGA de l'ordinateur, le mini connecteur DisplayPort ou le connecteur HDMI. Puis branchez l'écran externe sur une prise de courant. Remarque : Si le connecteur de l'écran n'est pas compatible avec le mini-connecteur DisplayPort ou le connecteur HDMI de votre ordinateur, il est possible d'utiliser un câble de conversion pour établir la connexion. Les câbles de conversion sont disponibles en options auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/accessories/services/index.html. 2. Allumez l'écran externe. 3. Changez l'emplacement de la sortie de l'affichage en appuyant sur la touche F7. Cela vous permet d'obtenir l'affichage sur l'écran externe, l'écran de l'ordinateur ou les deux. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez avec le bouton droit sur le bureau, puis sélectionnez Résolution d'écran. Cliquez sur le bouton Détecter. Votre ordinateur prend en charge une résolution vidéo maximale de 2560 x 1600, sous réserve que l'écran externe prenne également en charge cette résolution. Pour plus de détails, consultez les manuels fournis avec l'écran. Vous pouvez définir n'importe quelle valeur de résolution pour l'écran de l'ordinateur ou pour l'écran externe. Lorsque vous utilisez les deux écrans à la fois, leur résolution est identique. Si vous définissez une résolution plus élevée pour l'écran de l'ordinateur, vous ne pouvez visualiser qu'une partie de l'écran à la fois. Vous pouvez afficher les autres parties en déplaçant l'image à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage. Remarques sur l'utilisation d'un écran externe • Lorsque vous installez un système d'exploitation, vous devez également installer le pilote d'écran adapté à votre écran, qui est fourni avec l'ordinateur, ainsi que le fichier INF livré avec l'écran externe. • Si vous définissez une résolution supérieure à celle utilisée sur l'écran de l'ordinateur et si vous utilisez ensuite un écran externe qui ne prend pas en charge cette résolution, tirez parti de la fonction écran virtuel, qui vous permet de n'afficher qu'une partie de l'image haute résolution générée par votre ordinateur. Vous pouvez afficher les autres parties de l'image en déplaçant l'écran à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage. • Si vous utilisez un écran externe obsolète, la résolution et la fréquence de rafraîchissement peuvent être limitées. • Si vous souhaitez ouvrir une session DOS plein écran lorsque vous êtes en mode Etendu, seul l'écran principal passe en mode DOS. L'autre écran s'éteint. • Lorsque vous êtes en mode Etendu et qu'une application utilisant DirectDraw ou Direct3D est exécutée en mode plein écran, elle n'apparaît que sur l'écran principal. Définition de l'écran principal Si votre ordinateur est doté d'une carte graphique Intel®, vous pouvez désigner l'autre écran comme écran principal en procédant comme suit :
1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 2. Cliquez sur l'icône correspondant à l'écran souhaité. 3. Définissez la Résolution. 4. Cliquez sur Paramètres avancés. 5. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour contrôler que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit : 6. Si plus de deux types d'écran sont affichés, sélectionnez Moniteur Plug-and-Play générique ou Moniteur non Plug-and-Play générique. 7. Cliquez sur Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 8. Cliquez sur l'onglet Pilote. 9. Cliquez sur Mettre à jour le pilote. 10. Cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis sur Me laisser choisir parmi une liste de pilotes de périphériques sur mon ordinateur. 11. Désélectionnez la case Afficher les matériels compatibles. 12. Sélectionnez le Fabricant et le Modèle de l'écran. Si votre écran ne figure pas dans la liste, arrêtez l'installation de ce pilote et utilisez celui qui est fourni avec votre écran. 13. Après avoir mis à jour le pilote, cliquez sur Fermer. 14. Cliquez sur OK.
Pour effectuer des présentations, vous pouvez brancher un projecteur sur votre ordinateur via le mini-connecteur DisplayPort ou le connecteur Thunderbolt. Remarque : Si le connecteur du projecteur n'est pas compatible avec le mini-connecteur DisplayPort ou le connecteur Thunderbolt de votre ordinateur, vous pouvez vous procurer un câble de conversion sur le site http://www.lenovo.com/accessories/services/index.html. Il peut se passer quelques secondes avant que le projecteur affiche l'image. Si votre bureau ne s'affiche pas au bout de 60 secondes, appuyez sur F7 pour permuter entre les différentes unités d'affichage. Votre projecteur peut être équipé d'un ou de plusieurs ports d'entrée audio. Pour effectuer une présentation sonore, vous devez connecter la prise audio de votre ordinateur à ces ports, via un câble audio (disponible à la vente).
Votre ordinateur est équipé des éléments suivants : • Prise audio multifonction de 3,5 mm de diamètre • Haut-parleurs stéréo intégrés Chapitre 2. Utilisation de votre ordinateur
Windows • Lecture de fichiers MP3 via Windows Media Player ou un logiciel de lecture MP3 • Enregistrement à partir de diverses sources sonores Remarque : La prise audio multifonction ne prend pas en charge les micros conventionnels. Le tableau suivant indique les fonctions des périphériques audio connectés aux prises de votre ordinateur qui sont prises en charge. Tableau 1. Liste des fonctions audio Prise
1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Realtek HD Audio Manager
Si votre ordinateur est équipé d'une caméra intégrée, vous pouvez utiliser la caméra pour visionner votre image vidéo et pour effectuer un instantané de votre image actuelle. Pour allumer la caméra, appuyez sur F6 pour ouvrir le programme Lenovo Settings, puis cliquez sur Caméra. Lorsque la caméra démarre, le voyant vert d'utilisation de la caméra s'allume. Vous pouvez également utiliser la caméra intégrée avec d'autres programmes qui proposent des fonctions de photographie, de capture vidéo et de visioconférence. Pour utiliser la caméra intégrée avec d'autres programmes, ouvrez l'un des programmes et lancez la fonction de photographie, de capture vidéo ou de visioconférence. Ensuite, la caméra est lancée automatiquement et le voyant vert d'activation de la caméra s'allume. Pour plus d'informations sur l'utilisation de la caméra avec un programme, reportez-vous au système d'aide du programme. Configuration des paramètres de la caméra Pour configurer les paramètres de la caméra, procédez de l'une des façons suivantes : • Configurez les paramètres de la caméra directement à partir du programme qui utilise la caméra. Pour plus d'informations, reportez-vous au système d'aide du programme.
1. Assurez-vous que la carte est correctement orientée. 2. Insérez fermement la carte dans le logement du lecteur de carte mémoire 4 en 1. Insérez fermement la carte dans le logement. Si la carte mémoire n'est pas prête à l'emploi, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Gestionnaire de périphériques. 3. Dans le menu Action, sélectionnez Ajouter un matériel d'ancienne génération. L'assistant Ajout de matériel démarre. 4. Suivez les instructions qui s'affichent à l'écran.
Attention : • Arrêtez la carte avant de la retirer. Autrement, les données présentes sur la carte peuvent être endommagées ou perdues. • Ne retirez pas la carte lorsque l'ordinateur est en mode veille. Sinon le système risque de ne pas répondre lorsque vous tenterez de reprendre l'opération. Pour retirer une carte, procédez comme suit : 1. Cliquez sur Afficher les icônes cachées dans la zone de notification Windows 2. Cliquez avec le bouton droit de la souris sur l'icône Retirer le périphérique en toute sécurité et éjecter le média.
Remarque : Si vous ne retirez pas la carte après l'avoir arrêtée dans le système d'exploitation Windows, la carte devient inaccessible. Pour accéder à la carte, vous devez la retirer puis l'insérer de nouveau.
Lenovo s'engage à fournir les informations et les technologies les plus récentes aux clients souffrant d'un handicap. Veuillez consulter les informations d'accessibilité, qui présentent nos initiatives dans ce domaine.
En voyage, votre environnement de travail change constamment. Par exemple, l'adaptation aux sources de lumière ambiantes, une assise confortable et un bon positionnement de votre matériel informatique peuvent vous permettre d'améliorer vos performances et votre confort. L'exemple suivant présente un utilisateur en environnement de travail conventionnel. Même si vous ne vous trouvez pas dans cette situation, vous pouvez suivre la plupart de ces conseils. Prenez de bonnes habitudes, vous ne pourrez qu'en bénéficier.

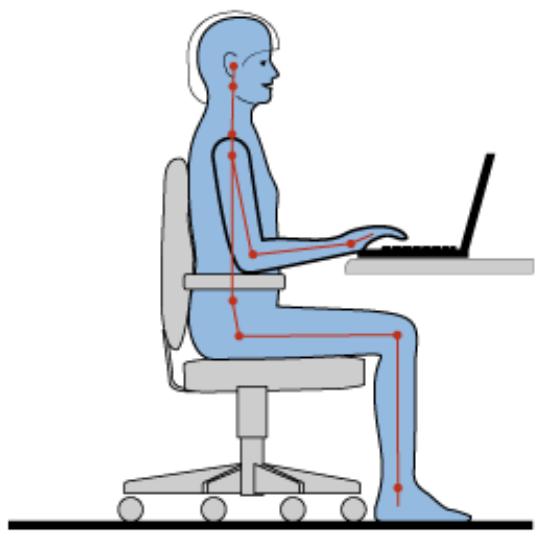

Position de la tête : maintenez votre tête et votre cou dans une position confortable et neutre (verticale ou droite). Chaise : utilisez une chaise à hauteur réglable qui supporte correctement votre dos. Réglez la chaise selon vos besoins. Position des bras et des mains : si possible, utilisez les accoudoirs ou toute autre partie de votre plan de travail pour supporter vos bras. Gardez les avant-bras, les poignets et les mains dans une position souple (horizontale). Tapez délicatement sur les touches. Position des jambes : gardez les cuisses parallèles au sol et les pieds à plat sur le sol ou le repose-pieds. En voyage Il peut s'avérer difficile d'observer les règles d'ergonomie optimales lorsque vous utilisez l'ordinateur en dehors de votre bureau. Quel que soit l'environnement, essayez de tenir compte d'un maximum de conseils d'utilisation. Une assise correcte et un éclairage approprié, par exemple, vous aideront à conserver des niveaux de confort et de performances souhaitables. Problèmes de vision Les écrans de visualisation des ordinateurs portables ThinkPad sont conçus pour satisfaire les normes les plus élevées ; ils offrent des images nettes et plus vraies que nature et un affichage large et lumineux qui optimise la visualisation des applications et le confort d'utilisation de votre ordinateur. Bien entendu, toute activité visuelle intense et soutenue peut provoquer une fatigue. Si vous avez des questions sur la fatigue visuelle et le manque de confort visuel, demandez des conseils à un spécialiste.
Suivez les instructions suivantes pour améliorer votre confort et vos performances. Activité et pauses : Plus vous utilisez votre ordinateur, plus il est important de respecter la position de travail. Si vous suivez les instructions dans « Ergonomie » à la page 37 et si vous adoptez une « position assise active », vous pourrez sans mal éviter le sentiment d'inconfort lié à vos positions de travail. Le fait de changer spontanément votre position de travail et de prendre des pauses courtes mais fréquentes vous permet de travailler sur votre ordinateur de façon saine. Votre ordinateur est léger et mobile. Vous pouvez donc facilement le repositionner sur votre plan de travail pour l'adapter aux changements de position. Agencement de votre zone de travail : Familiarisez-vous avec les meubles de votre bureau de façon à savoir comment ajuster votre surface de travail, votre siège et tout autre outil de travail afin d'assurer un confort adapté à vos préférences. Si votre zone de travail ne se trouve pas dans un bureau, veillez à bien adopter une position assise active et prenez des pauses. De nombreuses solutions produit ThinkPad sont disponibles pour vous aider à modifier et à développer votre ordinateur afin qu'il corresponde au mieux à vos besoins. Consultez le site Web ci-après pour visualiser certaines de ces options : http://www.lenovo.com/accessories/services/index.html. Découvrez les solutions d'installation pour stations d'accueil et produits externes qui offrent les possibilités de réglage et les fonctions les mieux adaptées à vos besoins.
Pour utiliser le programme Options d'accessibilité, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Options d'ergonomie ➙ Centre d'accessibilité.
Les technologies de lecteur d'écran concernent principalement les interfaces d'applications logicielles, les systèmes d'aide et une série de documents en ligne. Cependant, si un lecteur d'écran est incapable de lire des documents, ces derniers doivent d'abord faire l'objet d'une conversion. Une des solutions consiste à convertir des fichiers PDF Adobe dans un format leur permettant d'être lus par les lecteurs d'écran. Cette solution, basée sur le Web, est fournie par Adobe Systems Incorporated. A partir du site http://access.adobe.com, les documents PDF Adobe peuvent être convertis au format HTML ou au format texte dans plusieurs langues. Une des options permet de convertir les documents PDF se trouvant sur Internet. Une seconde option permet aux utilisateurs de soumettre l'URL d'un fichier PDF Adobe dans un courrier électronique et de le convertir au format HTML ou au format texte ASCII. Les fichiers PDF Adobe d'une unité de disque dur locale, d'un CD-ROM local ou d'un réseau local (LAN) peuvent être convertis en joignant le fichier PDF Adobe à un courrier électronique.
Cette rubrique donne des indications qui vous aideront à utiliser votre ordinateur lorsque vous voyagez.
Suivez les conseils ci-après pour voyager plus sereinement et efficacement avec votre ordinateur. • Vous pouvez passer votre ordinateur au travers des détecteurs à rayons X des aéroports en toute sécurité, mais gardez un œil sur lui à tout instant pour éviter qu'il ne soit volé. • Munissez-vous d'un adaptateur électrique pour une utilisation dans un avion ou une automobile. • Si vous portez un boîtier d'alimentation, détachez son cordon pour ne pas l'endommager. Conseils pour voyager en avion Si vous emmenez votre ordinateur avec vous en avion, tenez compte des conseils suivants :
• Au moment du décollage, n'oubliez pas de mettre l'ordinateur hors tension.
Lorsque vous êtes en déplacement, consultez la liste suivante pour éviter d'oublier des éléments essentiels : • Boîtier d'alimentation ThinkPad • Adaptateur multifonction CA/CC pour ThinkPad • Souris externe (si vous avez l'habitude de vous en servir) • Câble Ethernet • Batterie chargée supplémentaire • Mallette solide assurant une protection adéquate • Unité de stockage externe Si vous voyagez à l'étranger, pensez à emporter un boîtier d'alimentation pour le pays dans lequel vous vous rendez. Pour acheter des accessoires de voyage, accédez à la page suivante : http://www.lenovo.com/accessories.
Remarque : Il vous incombe d'évaluer, de sélectionner et mettre en oeuvre les dispositifs de verrouillage et de sécurité. Lenovo ne porte aucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité ou les performances de tels dispositifs.
C'est à l'aide de mots de passe que vous empêcherez les autres utilisateurs d'avoir accès à votre ordinateur. Lorsque vous avez défini un mot de passe, une invite s'affiche sur l'écran chaque fois que vous mettez l'ordinateur sous tension. Entrez le mot de passe à l'invite. Vous ne pourrez utiliser l'ordinateur que si vous avez entré le mot de passe approprié.
Si vous avez défini des mots de passe et mis votre ordinateur en mode veille, la procédure de reprise de fonctionnement de l'ordinateur est la suivante : • Vous n'êtes pas invité à saisir le mot de passe lors de la reprise de fonctionnement de l'ordinateur. • Si une unité de disque dur ou une unité SSD est protégée par un mot de passe, elle est déverrouillée automatiquement lorsque vous reprenez le mode de fonctionnement normal. Remarque : Si un mot de passe Windows a été défini, vous serez invité à l'entrer.
Si cette icône s'affiche, entrez le mot de passe à la mise sous tension ou le mot de passe superviseur.
Si cette icône s'affiche, entrez un mot de passe superviseur. Remarque : Appuyez sur la touche retour arrière si vous saisissez un mot de passe incorrect.
Vous pouvez définir un mot de passe à la mise sous tension pour protéger votre ordinateur contre tout accès illicite. Dans ce cas, un message vous invite à entrer le mot de passe à chaque mise sous tension de l'ordinateur. Définition d'un mot de passe à la mise sous tension 1. Imprimez ces instructions. 2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications. 3. Mettez l'ordinateur hors tension, puis remettez-le sous tension. 4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche. 5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu. 6. Sélectionnez Password. 7. Sélectionnez Power-on Password. 8. Dans la zone Enter New Password, saisissez le mot de passe de votre choix et appuyez sur Entrée. 9. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passe et appuyez sur Entrée. Attention : Il est recommandé de noter votre mot de passe et de le conserver en lieu sûr. Sinon, en cas d'oubli, vous devrez faire procéder à son annulation par un revendeur ou un partenaire commercial Lenovo. 10. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer. 11. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre. Modification ou suppression du mot de passe à la mise sous tension Pour modifier le mot de passe à la mise sous tension, suivez les étapes 1 à 7. Saisissez votre mot de passe actuel. Lorsque la zone Enter New Password s'affiche, entrez un nouveau mot de passe, puis ressaisissez-le pour vérification. Pour supprimer le mot de passe, suivez les étapes 1 à 7. Saisissez votre mot de passe actuel. Quand la zone Enter New Password apparaît, laissez-la vide et appuyez deux fois sur Entrée.
Il existe deux types de mot de passe à associer au disque dur afin de protéger les informations qu'il contient : • Mot de passe utilisateur du disque dur 42
Le mot de passe maître ne peut être défini et utilisé que par l'administrateur système. A la façon d'une clé maître, il permet à l'administrateur système d'accéder à toute unité de disque dur du système. L'administrateur définit le mot de passe maître et personne d'autre ne le connaît. L'administrateur définit ensuite un mot de passe pour chaque ordinateur du réseau et indique à chacun le mot de passe de son ordinateur. L'utilisateur peut modifier son mot de passe utilisateur comme il le souhaite. Toutefois, l'administrateur peut toujours accéder à l'ordinateur de l'utilisateur en utilisant le mot de passe maître. Remarque : Lorsqu'un mot de passe maître d'accès au disque dur est défini, seul l'administrateur peut supprimer le mot de passe utilisateur d'accès au disque dur. Définition d'un mot de passe d'accès au disque dur 1. Imprimez ces instructions. 2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications. 3. Mettez l'ordinateur hors tension, puis remettez-le sous tension. 4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche. 5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu. 6. Sélectionnez Password. 7. Sélectionnez Hard Disk 1 Password. 8. Une fenêtre de mot de passe s'affiche. Un message vous invite à sélectionner User ou User + Master. Sélectionnez User pour attribuer un seul mot de passe d'accès au disque dur. Si vous êtes administrateur ou superviseur, vous pouvez sélectionner User + Master pour définir deux mots de passe. (L'utilisateur peut alors modifier son mot de passe ultérieurement.) • Si vous sélectionnez User + Master, procédez comme suit : a. Lorsqu'une fenêtre de saisie du nouveau mot de passe utilisateur d'accès au disque dur s'affiche, entrez votre nouveau mot de passe dans la zone Enter New Password. Appuyez sur Entrée. b. Dans la zone Confirm New Password, saisissez de nouveau le mot de passe que vous venez de saisir pour vérification. Appuyez sur Entrée. c. Une fenêtre de message s'affiche et vous invite à définir le mot de passe maître d'accès au disque dur. Appuyez sur Entrée pour continuer. d. Une fenêtre de saisie du nouveau mot de passe maître d'accès au disque dur s'ouvre. Entrez votre nouveau mot de passe dans la zone Enter New Password. Appuyez sur Entrée. e. Dans la zone Confirm New Password, saisissez de nouveau le mot de passe que vous venez de saisir pour vérification. Appuyez sur Entrée. • Si vous sélectionnez seulement User, procédez comme suit : a. Lorsqu'une fenêtre de saisie du nouveau mot de passe s'affiche, entrez votre nouveau mot de passe dans la zone Enter New Password. Appuyez sur Entrée. Remarques : – Vous pouvez définir la longueur minimale du mot de passe d'accès au disque dur via le menu Security.
10. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre. A la prochaine mise sous tension de l'ordinateur, vous devrez entrer le mot de passe maître ou utilisateur d'accès au disque dur pour démarrer l'ordinateur et pouvoir accéder au système d'exploitation. Modification ou suppression du mot d'un passe d'accès au disque dur Suivez les étapes 1 à 7 décrites dans la section « Définition d'un mot de passe d'accès au disque dur » à la page 43, en entrant votre mot de passe pour accéder au programme ThinkPad Setup. Pour modifier ou supprimer le mot de passe utilisateur d'accès au disque dur, procédez comme suit : • Pour modifier le mot de passe d'accès au disque dur, saisissez le mot de passe actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passe d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passe utilisateur d'accès au disque dur est alors modifié. • Pour supprimer le mot de passe d'accès au disque dur, saisissez le mot de passe actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passe utilisateur d'accès au disque dur est alors supprimé. Pour modifier ou supprimer les mots de passe User + Master d'accès au disque dur, sélectionnez User HDP ou Master HDP. Si vous sélectionnez l'option User HDP, procédez comme suit : • Pour modifier le mot de passe utilisateur d'accès au disque dur, saisissez le mot de passe utilisateur ou maître d'accès au disque dur actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passe utilisateur d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passe utilisateur d'accès au disque dur est alors modifié. • Pour supprimer le mot de passe utilisateur d'accès au disque dur, saisissez le mot de passe maître d'accès au disque dur actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passe utilisateur d'accès au disque dur est alors supprimé. Si vous sélectionnez l'option Master HDP, procédez comme suit :
Mot de passe superviseur Le mot de passe superviseur permet de protéger les informations système enregistrées dans ThinkPad Setup. En effet, personne ne peut modifier la configuration de l'ordinateur à moins de connaître ce mot de passe. Il présente les caractéristiques suivantes : • Si un mot de passe superviseur a été défini, il vous est demandé lorsque vous essayez de lancer le programme ThinkPad Setup. Les personnes non autorisées ne peuvent pas accéder aux données de configuration. • L'administrateur système peut utiliser le mot de passe superviseur pour accéder à l'ordinateur même si l'utilisateur de ce dernier a défini un mot de passe à la mise sous tension. Le mot de passe superviseur est prioritaire sur le mot de passe à la mise sous tension. • Si un mot de passe superviseur et un mot de passe à la mise sous tension ont été définis, vous ne pouvez effectuer les opérations suivantes que si vous connaissez le mot de passe superviseur : – Suppression du mot de passe à la mise sous tension – Modification ou suppression du mot de passe superviseur – Activation ou désactivation de la fonction Wake on LAN – Activation et désactivation de la fonction Internal Network Option ROM – Modification de la date et de l'heure – Activation et désactivation de la fonction Lock UEFI BIOS Settings – Activation et désactivation de la fonction Password at unattended boot – Indication de la longueur minimale des mots de passe à la mise sous tension et des mots de passe d'accès au disque dur – Modification des paramètres du processeur de sécurité – Activation et désactivation de l'option Boot Device List F12 Option – Activation et désactivation de la fonction Boot Order Lock – Activation et désactivation de la fonction Flash BIOS Updating by End-Users (fonction de mise à jour du BIOS Flash par l'utilisateur final) – Activation et désactivation du périphérique réseau interne – Activation et désactivation du périphérique sans fil interne – Activation et désactivation du périphérique Bluetooth interne – Activation et désactivation du périphérique de réseau étendu sans fil interne – Activation et désactivation du mode de sécurité Remarques :
Pour définir, modifier ou supprimer un mot de passe superviseur, procédez comme suit : 1. Imprimez ces instructions. 2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications. 3. Mettez l'ordinateur hors tension, puis remettez-le sous tension. 4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche. 5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu. 6. Sélectionnez Password. 7. Sélectionnez Supervisor Password. 8. Une fenêtre s'affiche et un message vous invite à entrer un nouveau mot de passe. En fonction de vos besoins, procédez de l'une des façons suivantes : • Pour définir un mot de passe, procédez comme suit : a. Dans la zone Enter New Password, saisissez le mot de passe de votre choix et appuyez sur Entrée. b. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passe et appuyez sur Entrée. • Pour modifier un mot de passe, procédez comme suit : a. Dans la zone Enter Current Password, saisissez le mot de passe superviseur actuel et appuyez sur Entrée. b. Dans la zone Enter New Password, saisissez le nouveau mot de passe superviseur, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée. • Pour supprimer un mot de passe, procédez comme suit : a. Dans la zone Enter Current Password, saisissez le mot de passe superviseur actuel et appuyez sur Entrée. b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez sur Entrée. Attention : Il est recommandé de noter votre mot de passe et de le conserver en lieu sûr. En cas d'oubli du mot de passe superviseur, Lenovo ne peut pas le réinitialiser. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace la carte mère. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pièces et le service. 9. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer. 10. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre. Au prochain accès à ThinkPad Setup, le programme ThinkPad Setup vous invitera à entrer votre mot de passe.
Pour des raisons de sécurité, il est recommandé de choisir un long mot de passe. • Pour garantir la sécurité du système UEFI BIOS, utilisez le processeur de sécurité et une application de sécurité dotée d'une fonction de gestion TPM (Trusted Platform Module). Voir « Configuration du processeur de sécurité » à la page 48. • Si une unité de disque dur ou une unité SSD avec technologie de chiffrement est installée sur votre ordinateur, faites en sorte de protéger le contenu de la mémoire de l'ordinateur contre les accès illicites à l'aide d'un logiciel de chiffrement d'unité, tel que Microsoft Windows BitLocker® Drive Encryption. Voir « Utilisation de Windows BitLocker Drive Encryption » à la page 47. • Avant de mettre au rebut, de vendre ou de céder votre ordinateur, assurez-vous de supprimer les données qu'il contient. Voir « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 49. Remarque : L'unité de disque dur intégrée à votre ordinateur peut être protégée par le système UEFI BIOS. Utilisation de Windows BitLocker Drive Encryption Pour protéger votre ordinateur contre tout accès illicite, faites en sorte d'utiliser un logiciel de chiffrement d'unité, tel que Windows BitLocker Drive Encryption. Windows BitLocker Drive Encryption est une fonction de sécurité complète de Windows 8. Elle est prise en charge par les éditions Professionnelle et Entreprise du système d'exploitation Windows 8. Son objectif consiste à protéger le système d'exploitation et les données stockées sur votre ordinateur, même si ce dernier est perdu ou volé. BitLocker repose sur une méthode de chiffrement de tous les fichiers utilisateur et système, notamment les fichiers de remplacement. BitLocker utilise un module TPM (Trusted Platform Module) assurant une protection améliorée de vos données et l'intégrité des composants à la première initialisation. La version 1.2 de TPM offre un module TPM compatible. Pour vérifier l'état de BitLocker sous Windows 8, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Système et sécurité ➙ Chiffrement de lecteur Bitlocker. Pour plus de détails sur Windows BitLocker Drive Encryption (chiffrement de lecteur), consultez le programme d'aide et de support de Windows 8 ou recherchez le document « Guide pas à pas du chiffrement de lecteur BitLocker Microsoft Windows » sur le site Web Microsoft. Unité de disque dur et unité SSD avec chiffrement du disque Certains modèles contiennent une unité de disque dur ou une unité SSD avec chiffrement du disque. Cette fonction permet de protéger l'ordinateur contre les attaques de sécurité sur les contrôleurs de support, de mémoire flash de type NAND ou les pilotes de périphérique à l'aide d'une puce de chiffrement par matériel.
équipé d'une puce de sécurité intégrée et d'un microprocesseur de chiffrement. Le processeur de sécurité vous permet d'exécuter les tâches suivantes : • Protéger vos données et votre système • Renforcer les contrôles d'accès • Sécuriser les communications Configuration du processeur de sécurité Les options proposées dans le sous-menu Security Chip du menu Security de ThinkPad Setup sont les suivantes : • Security Chip : permet d'activer ou de désactiver le processeur de sécurité. • Security Reporting Options : permet d'activer ou de désactiver chaque option concernant les rapports sur la sécurité. • Clear Security Chip : supprimer la clé de chiffrement. Remarques : 1. Assurez-vous que le mot de passe superviseur est défini dans ThinkPad Setup. Si ce n'est pas le cas, n'importe quel utilisateur peut modifier les paramètres du processeur de sécurité. 2. Si le processeur de sécurité est retiré ou remplacé, ou si un nouveau est ajouté, l'ordinateur ne démarre pas. Vous entendrez quatre cycles de quatre signaux sonores chacun. 3. Si le processeur de sécurité est inactif ou désactivé, l'option Clear Security Chip n'est pas affichée. 4. Si vous annulez l'utilisation du processeur de sécurité, mettez l'ordinateur hors tension, puis de nouveau sous tension après avoir défini le processeur de sécurité sur Active. Sinon, l'option Clear Security Chip ne s'affichera pas. Pour définir l'une des options du sous-menu Security Chip, procédez comme suit : 1. Imprimez ces instructions. 2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications. 3. Mettez l'ordinateur hors tension, puis remettez-le sous tension. 4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche. 5. A l'aide des touches de déplacement du curseur, placez-vous sur Security. Le menu correspondant apparaît. 6. A l'aide des touches de déplacement du curseur, placez-vous sur Security Chip et appuyez sur Entrée. Le sous-menu Security Chip apparaît. 7. A l'aide des touches de déplacement du curseur, placez-vous sur l'option à définir. Une fois l'élément mis en évidence, appuyez sur Entrée. 8. Configurez les autres éléments que vous souhaitez définir. 9. Appuyez sur Fn+F10 pour quitter en enregistrant les modifications. 10. Dans la fenêtre Setup Confirmation, appuyez sur Entrée pour confirmer la sortie.
• Placer les données dans la corbeille, puis cliquez sur Vider la Corbeille. • Utiliser l'option Supprimer. • Formatez votre unité de disque dur ou votre unité SSD à l'aide du logiciel d'initialisation. • Grâce au programme de restauration installé sur votre ordinateur, vous pouvez restaurer les paramètres d'usine par défaut de l'unité de disque dur ou de l'unité SSD. Cependant, ces opérations ne font que changer l'allocation de fichier des données ; elles ne suppriment pas les données proprement dites. En d'autres termes, le processus de récupération des données est désactivé dans un système d'exploitation tel que Windows. Les données sont toujours là, bien qu'elles semblent perdues. Ainsi, il est parfois possible de lire les données en utilisant un logiciel spécial de récupération des données. Il existe donc un risque que des personnes de mauvaise foi ne lisent et n'utilisent à mauvais escient les données confidentielles des disques durs ou des unités SSD à des fins malveillantes. Pour empêcher la diffusion des données d'une unité de disque dur ou d'une unité SSD, vous devez impérativement vous charger de les supprimer en totalité lors de la mise au rebut, la vente ou la cession de votre ordinateur. Vous pouvez détruire ces données par un moyen physique, en écrasant l'unité de disque dur ou l'unité SSD avec un marteau, ou par un moyen magnétique, en utilisant un puissant aimant, afin de rendre les données illisibles. Toutefois, nous vous recommandons d'utiliser le logiciel (payant) ou le service (payant) spécialement conçu à cet effet. Pour mettre au rebut les données de l'unité de disque dur ou de l'unité SSD, Lenovo fournit l'outil Secure Data Disposal. Pour télécharger l'application, accédez au site Web suivant : http://www.lenovo.com/support Remarque : L'exécution de l'une de ces applications peut durer environ deux heures.
Si votre système est doté d'un pare-feu préinstallé, celui-ci protège votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Il protège également la confidentialité de vos données. Pour plus d'informations sur l'utilisation du pare-feu, reportez-vous au système d'aide fourni avec le programme.
Votre ordinateur est doté d'un programme antivirus préinstallé que vous pouvez utiliser pour détecter et éliminer les virus. Le programme antivirus a été conçu pour détecter et éliminer les virus.
Attention : Si vous actualisez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir du Magasin Windows seront réinstallés, mais tous les autres programmes sont supprimés. Pour actualiser l'ordinateur, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. 2. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route. Réinitialisation des paramètres par défaut de votre ordinateur Vous pouvez réinitialiser les paramètres par défaut de votre ordinateur. La réinitialisation de l'ordinateur va réinstaller le système d'exploitation et réinstaller tous les programmes et les paramètres définis par défaut. Attention : Si vous réinitialisez l'ordinateur, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvegarde de toutes les données que vous souhaitez conserver. Pour réinitialiser l'ordinateur, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. 2. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route. Options de démarrage avancées Les options de démarrage avancées vous permettent de modifier les paramètres de démarrage de votre système d'exploitation Windows, démarrer l'ordinateur à partir d'un périphérique externe ou restaurer le système d'exploitation Windows à partir d'une image système. Pour utiliser les options de démarrage avancées, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. 2. Dans la section Démarrage avancé, cliquez sur Redémarrer maintenant ➙ Dépannage ➙ Options avancées. 3. Redémarrez votre ordinateur en suivant les instructions à l'écran. Pour plus de détails sur les solutions de récupération, reportez-vous au système d'aide de Windows 8.
Lorsque vous manipulez des options ou des CRU, ou que vous réalisez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique : • Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous. • Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touchez jamais directement des circuits. • Empêchez toute autre personne de toucher les composants. • Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps. • Lorsque cela est possible, retirez le composant de son emballage antistatique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse. • Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.
Avant de remplacer une CRU, assurez-vous d'avoir désactivé la batterie intégrée en suivant les instructions suivantes : 1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les câbles de l'ordinateur. 2. Mettez l'ordinateur sous tension. Lorsque le logo ThinkPad apparaît, appuyez sur F1 pour accéder à ThinkPad Setup. 3. Sélectionnez Config ➙ Power. Le sous-menu Power s'affiche. 4. Sélectionnez Disable Built-in Battery. 5. Cliquez sur Yes dans la fenêtre Setup Warning, l'ordinateur se mettra hors tension automatiquement. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.

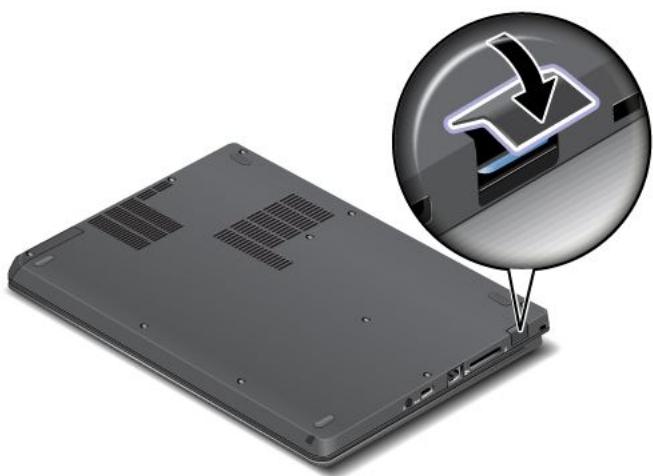

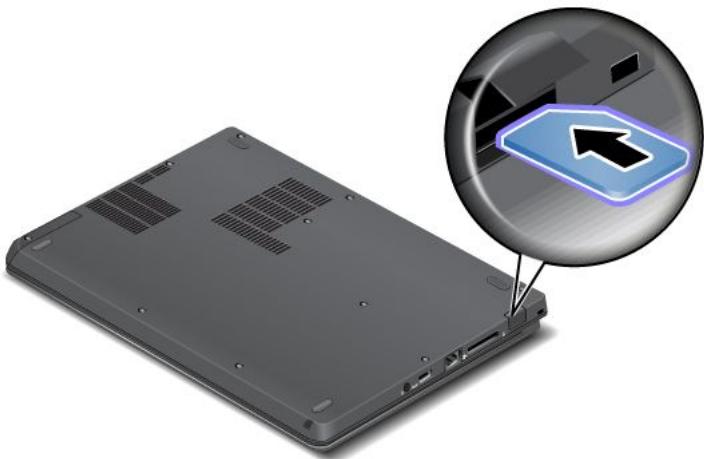

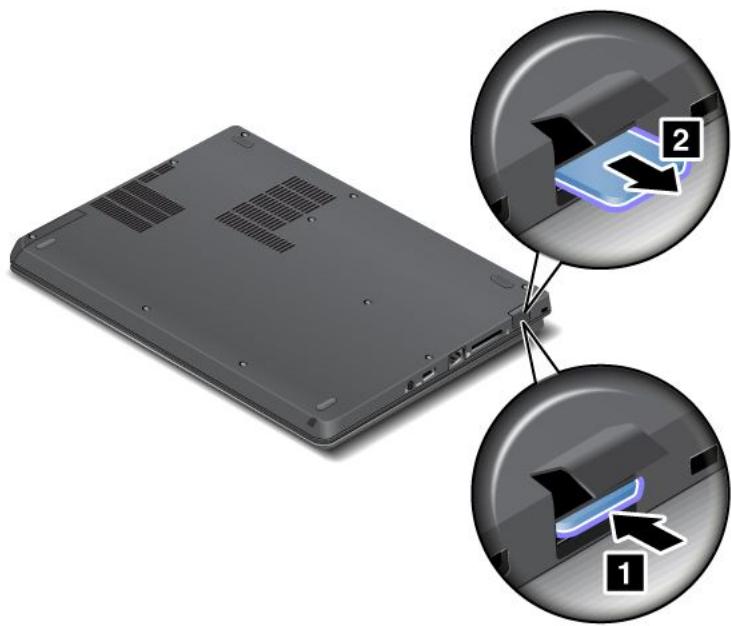

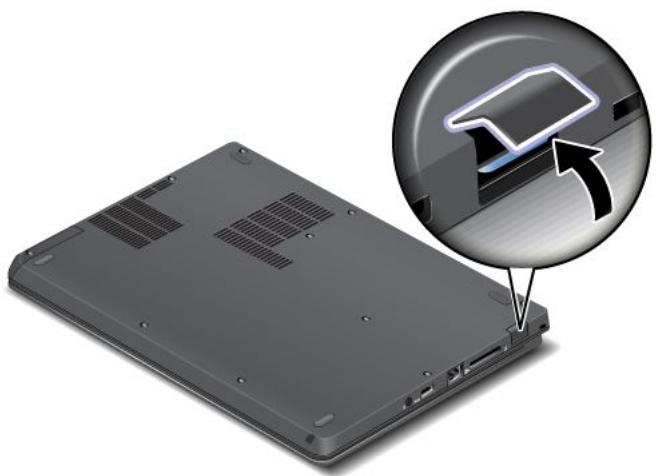

Remarque : La carte SIM est identifiée par la puce montée sur l'un de ses côtés. Pour remplacer la carte SIM, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Repérez le mécanisme d'ouverture de la carte SIM à l'arrière de l'ordinateur. Faites pivoter le mécanisme d'ouverture de la carte SIM délicatement vers le haut.

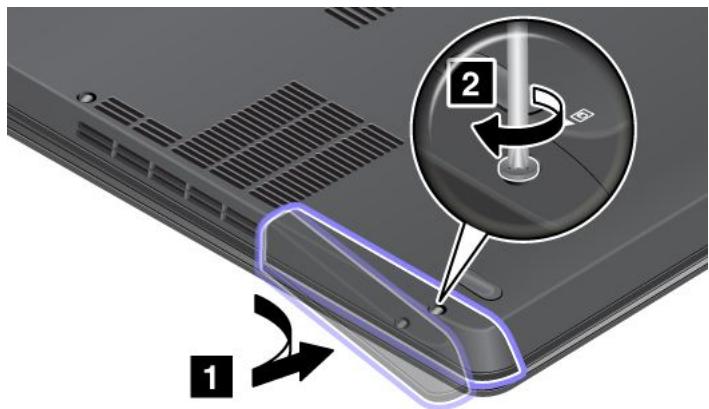

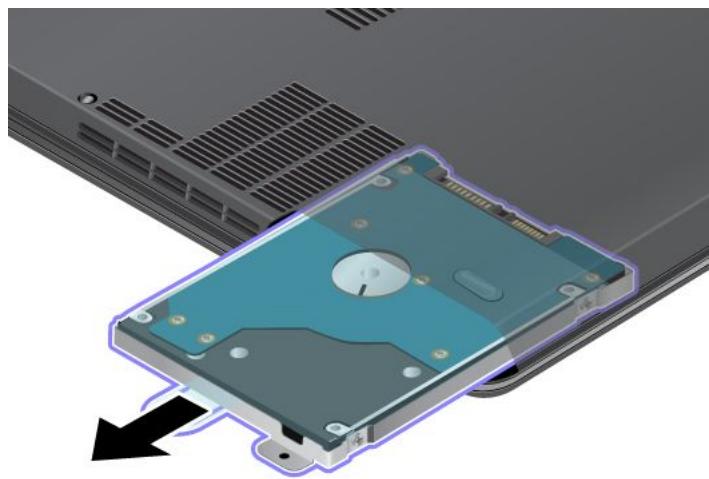

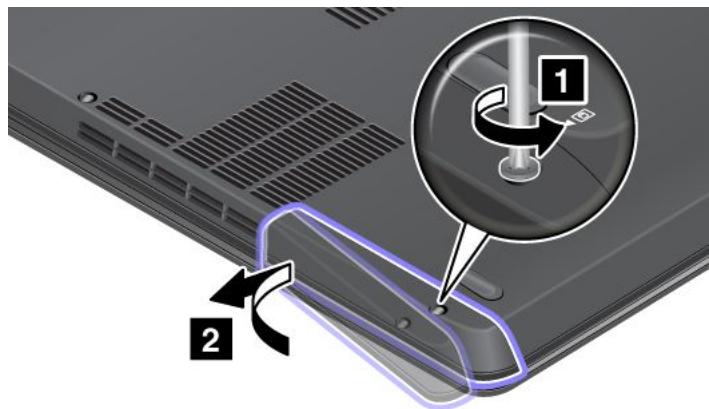

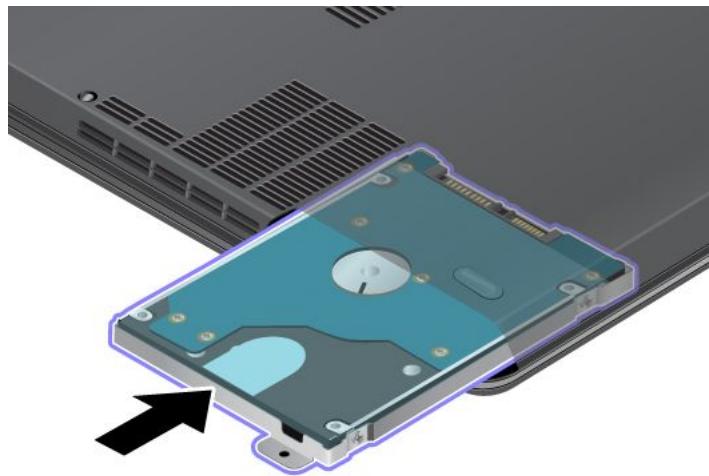

• Ne faites pas tomber l'unité de disque dur ou l'unité SSD, et ne l'exposez pas à des chocs. Placez l'unité de disque dur ou l'unité SSD sur un tissu ou toute autre matière permettant d'absorber les chocs. • N'effectuez aucune pression sur le cache de l'unité de disque dur ou l'unité SSD. • Ne touchez pas le connecteur. • Avant de retirer l'unité de disque dur ou l'unité SSD, faites une copie de sauvegarde de toutes les informations présentes sur le disque dur, puis éteignez l'ordinateur. • Ne retirez jamais l'unité de disque dur ou l'unité SSD lorsque l'ordinateur est en cours d'exécution ou en mode veille. Pour remplacer l'unité de disque dur ou l'unité SSD, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier.

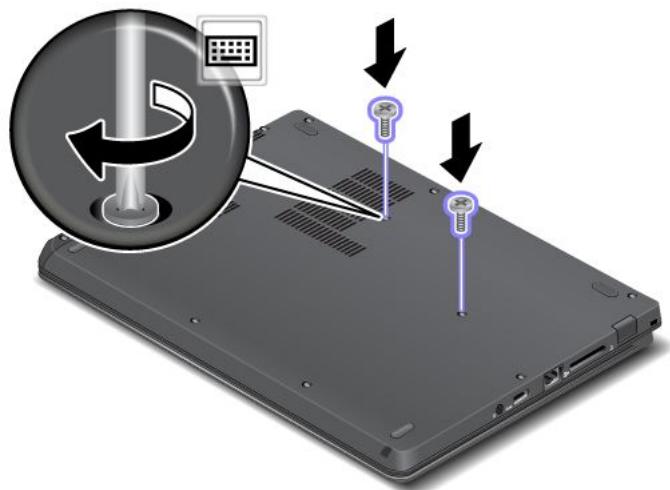

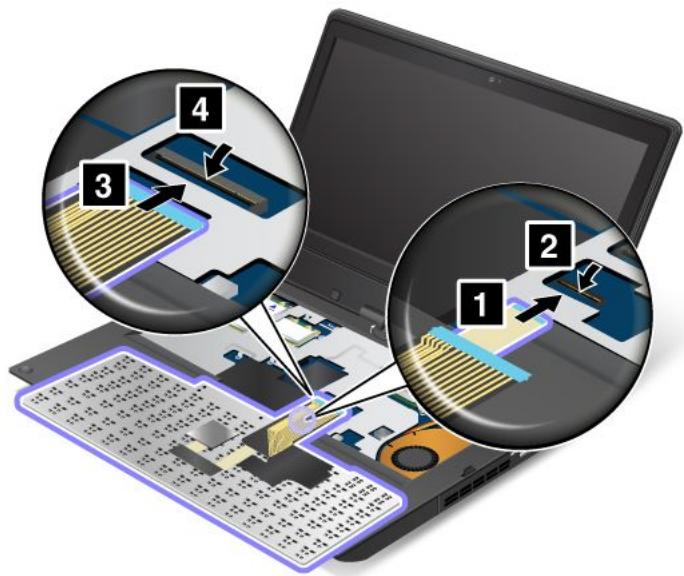

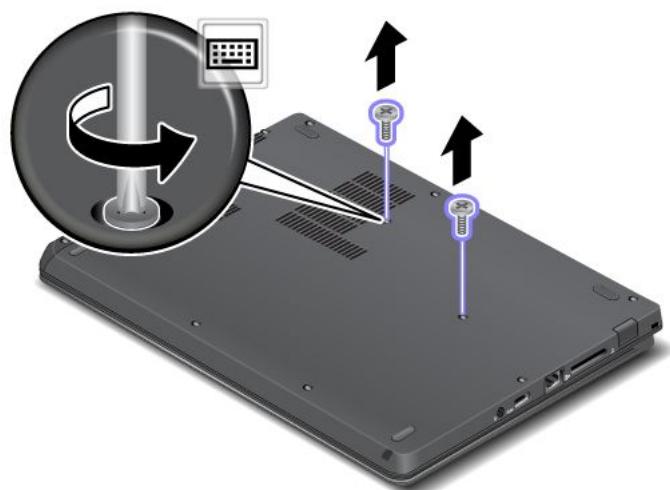

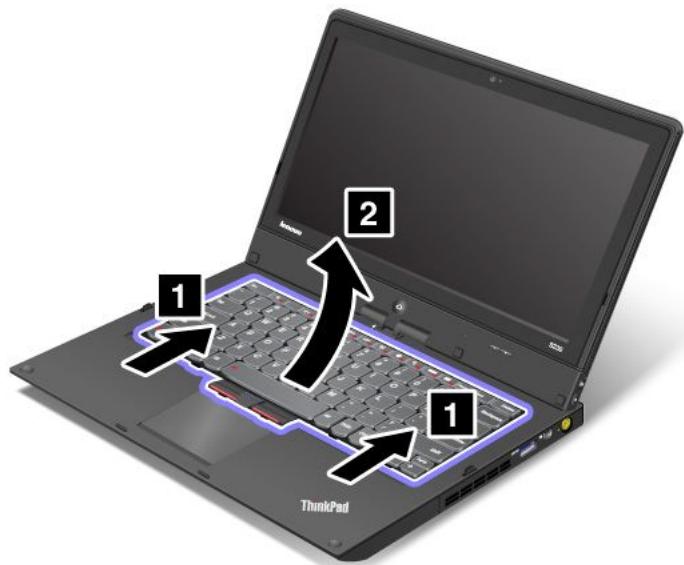

Pour retirer le clavier, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier.

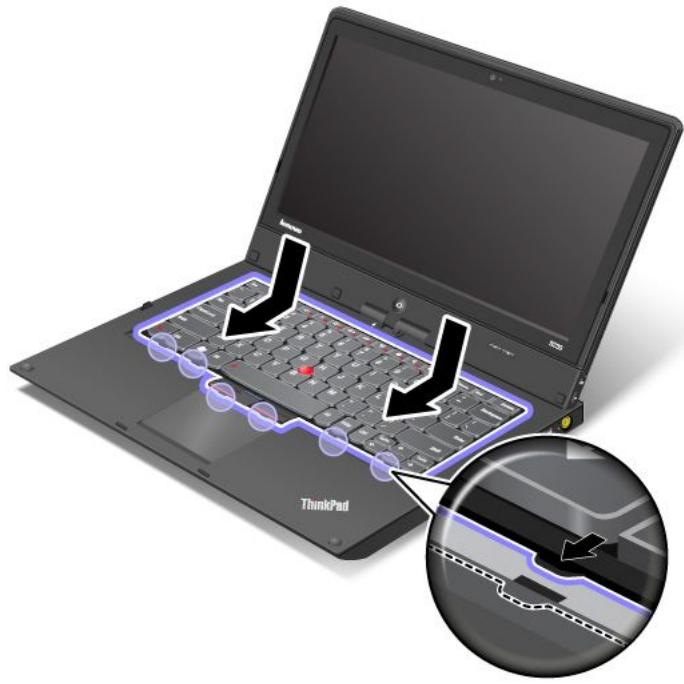

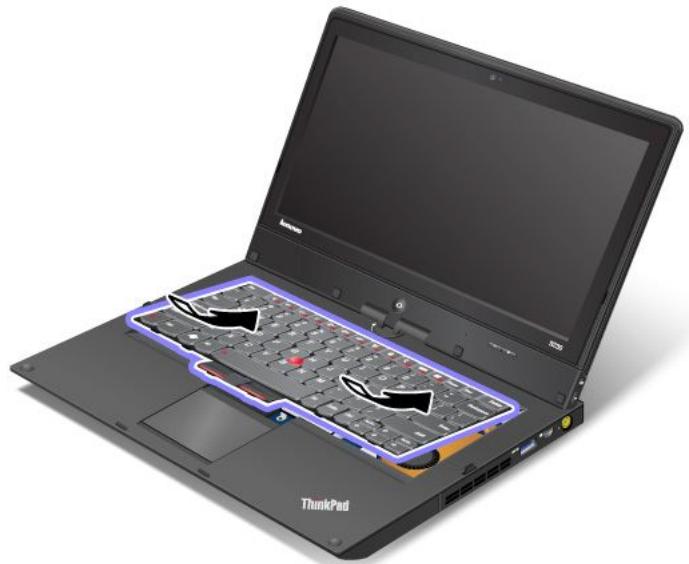

3. Faites glisser le clavier dans le sens indiqué par les flèches.

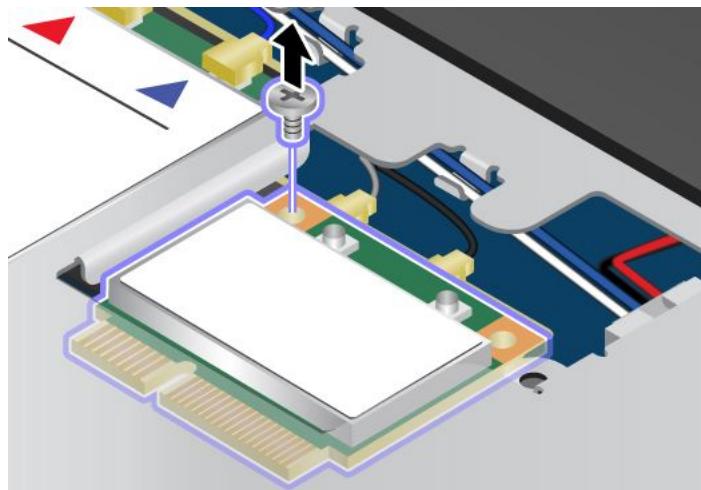

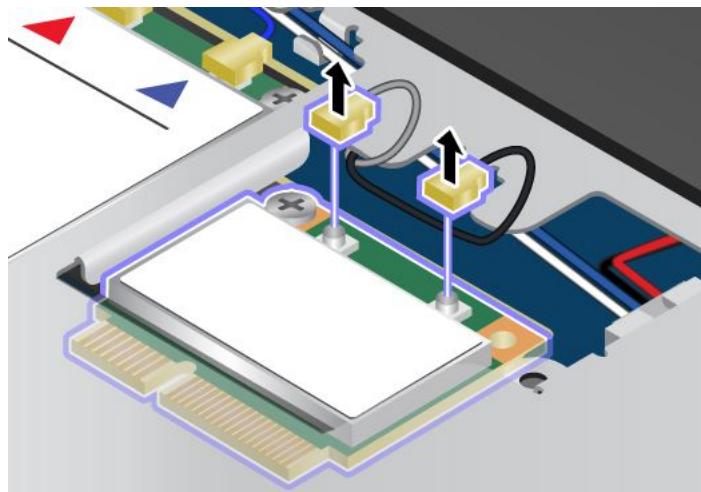

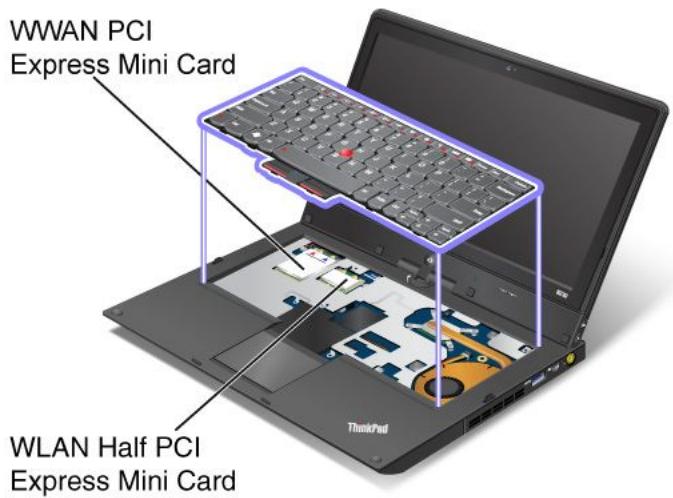

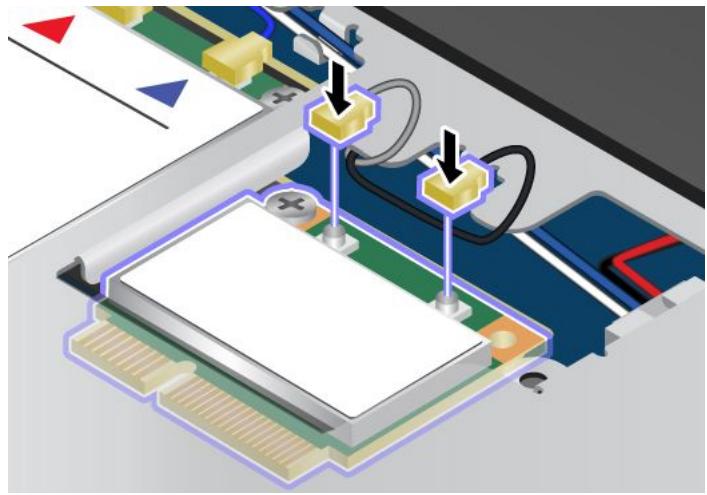

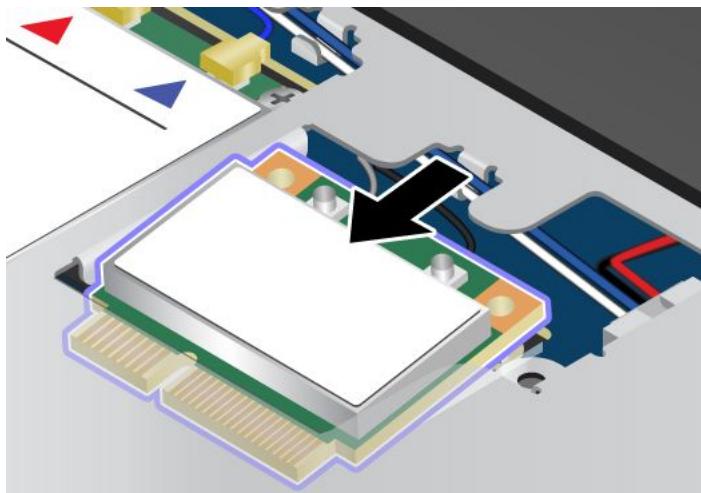

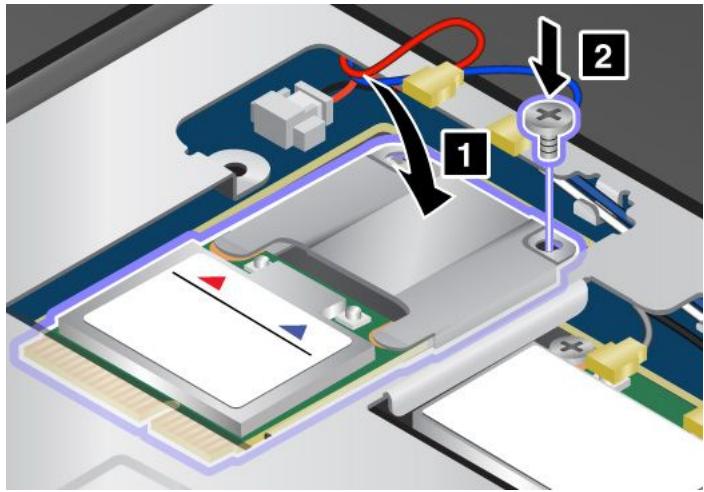

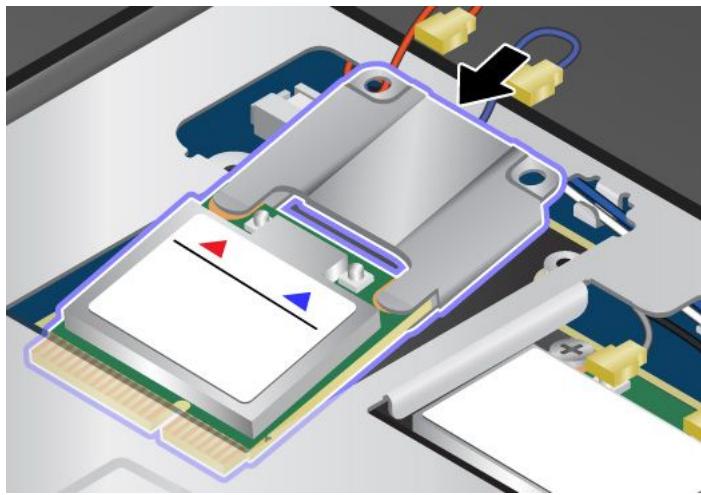

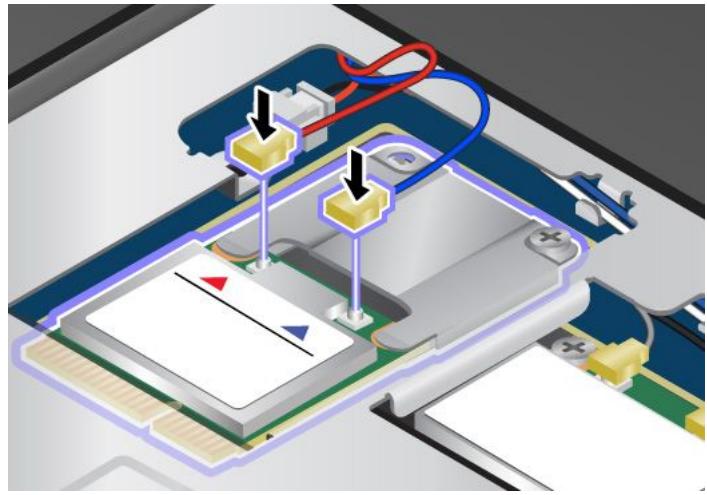

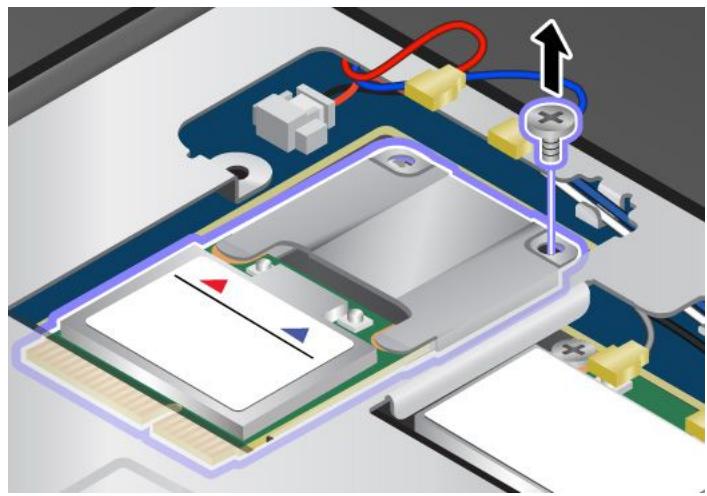

Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil Avant de commencer, imprimez ces instructions.
Attention : Avant de commencer à installer une mini-PCI ExpressCard, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. L'électricité statique risque d'endommager la carte. Pour remplacer la carte réseau local sans fil, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez le clavier. Voir « Remplacement du clavier » à la page 58.

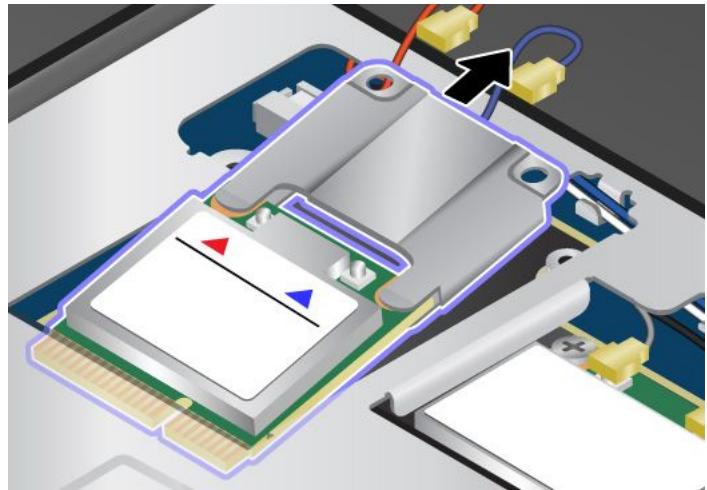

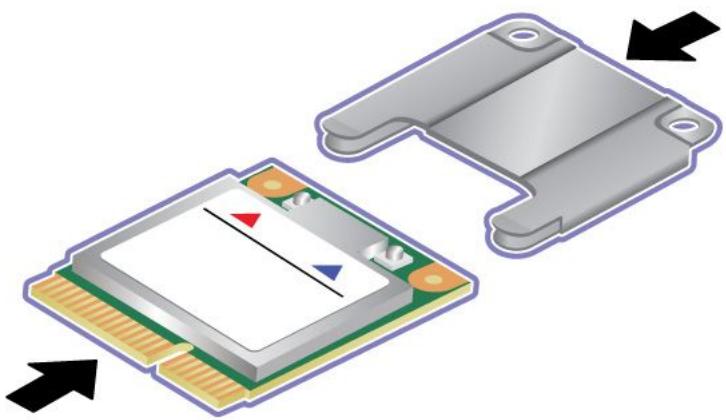

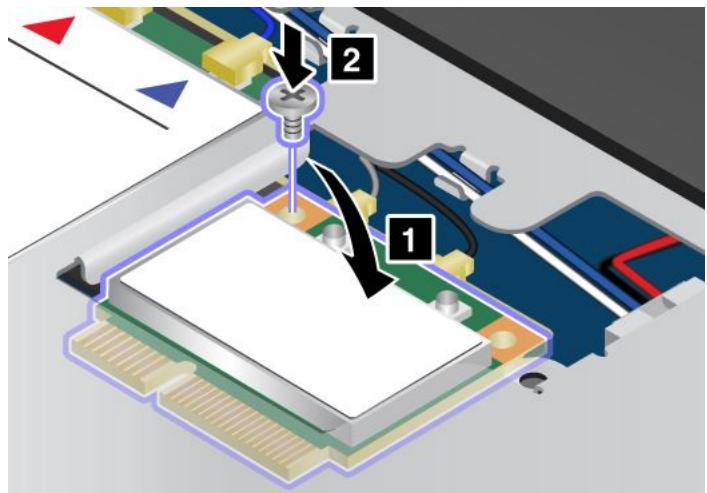

Selon les modèles, votre ordinateur peut être doté d'une carte pour réseau étendu sans fil dans le logement Mini PCI ExpressCard prévu à cet effet. Pour installer ou remplacer cette carte, lisez les instructions préalables suivantes. Conditions préalables pour remplacer ou installer une carte réseau étendu sans fil DANGER Pendant un orage, ne procédez à aucune connexion ou déconnexion du câble de la prise téléphonique murale.
1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez le clavier. Voir « Remplacement du clavier » à la page 58. 4. Si un outil permettant de retirer les connecteurs est fourni avec la nouvelle carte, utilisez-le pour débrancher les câbles de la carte. Si aucun outil de ce type n'est inclus, débranchez les câbles en saisissant les connecteurs directement avec les doigts avant de les débrancher délicatement.

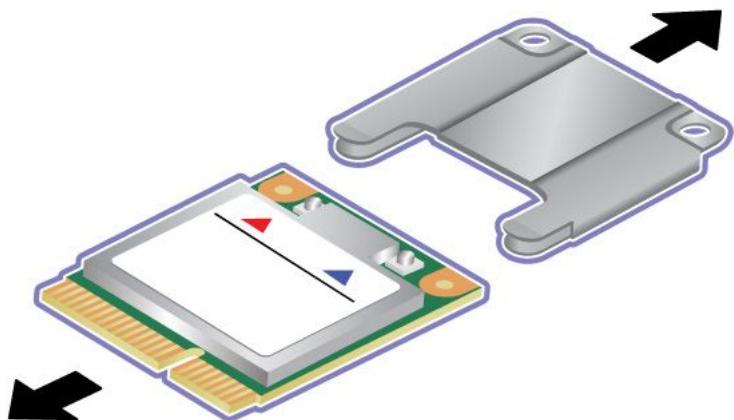

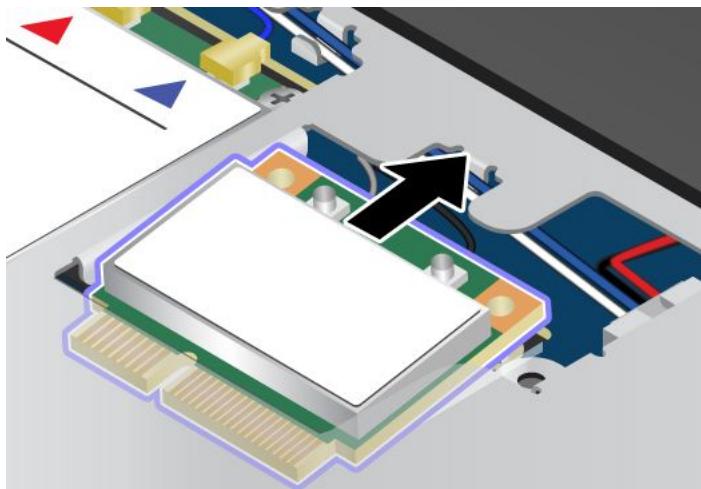

7. Sortez la carte de son support.
Avant d'installer le système d'exploitation, imprimez les instructions que vous utiliserez. Remarques : • Les fonctions UEFI BIOS sont uniquement prises en charge dans la version 64 bits des systèmes d'exploitation Windows 7 et Windows 8. • Veillez à définir un paramètre de préférence pour l'option UEFI/Legacy Boot dans ThinkPad Setup. • Après avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre initial UEFI/Legacy Boot dans ThinkPad Setup. Le paramètre UEFI/Legacy Boot doit être le même que lors de l'installation de l'image du système d'exploitation Windows. Sinon, le nouveau système d'exploitation ne démarrera pas correctement. Pour le code pays ou région requis pour l'installation, utilisez l'un des codes suivants : Pays ou région : Code
Avant de commencer, imprimez ces instructions. Pour installer le système d'exploitation Windows 8 et les logiciels correspondants sur votre ordinateur, procédez comme suit :
Installation du module de correction pour Windows 8 Pour télécharger et installer un module de correction Windows 8, accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/, tapez le numéro du module de correction voulu dans la zone de recherche, puis cliquez sur Search (Rechercher).
Les pilotes de périphérique sont disponibles à l'adresse http://www.lenovo.com/Drivers. Cliquez sur le nom de produit de votre ordinateur pour afficher tous les pilotes de périphérique correspondants. Attention : Pour installer les dernières versions des pilotes de périphérique, reportez-vous toujours au site Web suivant : http://www.lenovo.com/Drivers. Ne les téléchargez pas depuis le site Web Windows Update.
L'ordinateur est fourni avec le programme ThinkPad Setup, qui vous permet de sélectionner différents paramètres de configuration. Pour démarrer ThinkPad Setup, procédez comme suit : 1. Allumez l'ordinateur. Lorsque l'écran d'accueil s'affiche, appuyez sur la touche F1. Le menu principal du programme ThinkPad Setup s'ouvre. Si vous avez défini un mot de passe superviseur, le menu principal du programme ThinkPad Setup s'affiche lorsque vous entrez ce mot de passe. Vous pouvez démarrer ThinkPad Setup en appuyant sur Entrée au lieu de saisir le mot de passe superviseur. Toutefois, vous ne pourrez pas modifier les paramètres protégés par le mot de passe superviseur. Pour plus d'informations, reportez-vous à la section « Utilisation de mots de passe » à la page 41. 2. Utilisez les touches fléchées pour vous placer sur un élément à modifier. Une fois l'élément mis en évidence, appuyez sur Entrée. Un sous-menu s'affiche. 3. Modifiez les éléments souhaités. Pour modifier la valeur d'un élément, appuyez sur les touches + ou –. Si un sous-menu est associé à l'élément, vous pouvez l'afficher en appuyant sur Entrée. 4. Appuyez sur Echap pour quitter le sous-menu. 5. Si vous vous trouvez dans un sous-menu imbriqué, appuyez sur Echap jusqu'à ce que vous reveniez au menu principal du programme ThinkPad Setup. 6. Sélectionnez Restart. Placez le curseur sur l'option voulue pour redémarrer votre ordinateur et appuyez sur Enter. L'ordinateur redémarre. Pour restaurer les valeurs par défaut qui étaient définies au moment de l'achat, appuyez sur Fn+F9 pour charger les paramètres par défaut. Vous pouvez également sélectionner une option du sous-menu Restart pour charger les paramètres par défaut ou supprimer les modifications. Remarque : Dans le menu Security, vous ne pouvez pas restaurer les paramètres en appuyant sur les touches Fn+F9.
• Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes. Le tableau suivant énumère les options du menu Config. Tableau 2. Options de menu Config Option de menu
Battery, la fonction Wake on
Définissez le mode du contrôleur USB 3.0 pour les ports partagés entre contrôleurs USB 2.0 et USB 3.0. Si vous sélectionnez Auto, vous pouvez connecter et acheminer les ports USB 3.0 ou USB 2.0 appropriés. Si vous sélectionnez Enabled, le mode USB 3.0 est activé et pris en charge dans le système d'exploitation Windows 8. Si vous sélectionnez Disabled, le contrôleur USB 3.0 est désactivé et masqué. Les connecteurs USB 3.0 fonctionnent comme des connecteurs USB 2.0.
Vous pouvez choisir le mode de fonctionnement de la technologie Intel SpeedStep® lors de l'exécution. • Maximum Performance : Vitesse maximale en permanence • Battery Optimized : Vitesse minimale en permanence • Disabled : Aucune prise en charge de l'exécution, vitesse minimale
30 jours via le programme Lenovo Settings. Cette fonction permet à l'ordinateur de passer à un mode de plus grande
Cette fonction permet de désactiver temporairement la batterie intégrée. Le système est mis hors tension automatiquement après avoir sélectionné cette option. Le système est maintenant prêt pour la maintenance. Remarque : Pour effectuer cette opération, vous devez débrancher le boîtier d'alimentation. La batterie intégrée est réactivée automatiquement lorsque le boîtier d'alimentation est reconnecté.
SATA. Si vous sélectionnez Compatibility, le contrôleur SATA fonctionne en mode compatibilité.
Remarque : Vous pouvez également définir la date et l'heure en utilisant la touche + ou –. 4. Appuyez sur les touches Fn+F10 pour sauvegarder les modifications et redémarrer le système.
Pour modifier les fonctions de sécurité de votre ordinateur, sélectionnez Security dans le menu ThinkPad Setup. • Dans chaque sous-menu, appuyez sur Entrée pour afficher les options sélectionnables, puis sélectionnez l'option de votre choix ou entrez les valeurs souhaitées directement à l'aide du clavier. • Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes. Le tableau suivant énumère les options du menu Config.
Disabled, aucune invite de mot de passe ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, vous pouvez définir l'authentification utilisateur sur le système d'exploitation. Si vous sélectionnez et activez la fonction Password at restart, une invite de mot de passe s'affiche lorsque vous redémarrez l'ordinateur. Si vous sélectionnez Disabled, aucune invite de mot de passe ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, vous pouvez définir l'authentification utilisateur sur le système d'exploitation. Permet de spécifier une longueur minimale des mots de passe à la mise sous tension et d'accès au disque dur. Si vous définissez le mot de passe superviseur et indiquez une longueur de mot de passe minimale, nul autre que vous ne peut modifier cette longueur. Voir « Mot de passe à la mise sous tension » à la page 42. Voir « Mots de passe d'accès au disque dur » à la page 42. Voir « Mots de passe d'accès au disque dur » à la page 42. Chapitre 7. Configuration avancée
Security Chip est visible mais n'est pas opérationnelle. Si vous sélectionnez Disabled, l'option Security Chip est masquée et n'est pas opérationnelle.
• Disabled Si vous sélectionnez Enabled, tout utilisateur peut mettre à jour l'interface UEFI. Si vous sélectionnez Disabled, seule la personne connaissant le mot de passe superviseur peut mettre à jour l'interface UEFI BIOS. Si vous sélectionnez Disabled, vous pouvez permuter vers la version antérieure de UEFI BIOS.
Virtualization Technology pour E-S en accès direct. Lorsque cette option est activée, un gestionnaire de mémoire virtuelle peut utiliser l'infrastructure de la plateforme pour une virtualisation des opérations d'entrée-sortie. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique de réseau local Ethernet. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique de réseau local sans fil. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique de réseau étendu sans fil. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique Bluetooth. Si vous sélectionnez Enabled, vous pouvez utiliser les connecteurs USB. Si vous sélectionnez Enabled, vous pouvez utiliser le logement pour carte mémoire pour une carte SD ou MultiMediaCard. Si vous sélectionnez Enabled, vous pouvez utiliser la caméra intégrée. Si vous sélectionnez Enabled, vous pouvez utiliser le micro (interne, externe ou intégré).
Pour modifier la séquence de démarrage, procédez comme suit : 1. Sélectionnez Boot ou Network, puis appuyez sur Entrée. La liste d'amorçage par défaut, indiquant l'ordre dans lequel les unités sont démarrées, s'affiche. Même les unités qui ne sont pas installées dans l'ordinateur ou qui n'y sont pas reliées y figurent. • Le sous-menu Boot permet de spécifier la séquence d'amorçage exécutée à la mise sous tension. • Le sous-menu Network permet de spécifier la séquence de démarrage exécutée lorsque la fonction Wake on LAN est activée. Wake on LAN est une fonction communément utilisée par les administrateurs de réseaux locaux d'entreprise pour accéder à distance à votre ordinateur. 2. Définissez la séquence de démarrage en utilisant les touches suivantes : • Utilisez les touches de déplacement du curseur pour sélectionner un périphérique. • Utilisez F6 ou la combinaison Maj et + pour déplacer le périphérique vers le haut de la liste et lui donner un ordre de priorité supérieur. • Utilisez F5 ou – pour déplacer le périphérique vers le bas de la liste et lui donner un ordre de priorité inférieur. 3. Appuyez sur les touches Fn+F10 pour sauvegarder les modifications et redémarrer le système. Pour modifier temporairement la séquence d'amorçage afin que le système démarre à partir d'une autre unité, procédez comme suit : 1. Eteignez l'ordinateur. 2. Allumez l'ordinateur, puis lorsque l'écran d'accueil ThinkPad s'affiche dans la partie inférieure gauche de l'écran, appuyez sur la touche F12. 3. Sélectionnez le périphérique que vous souhaitez lancer en premier. Remarque : Le menu Boot s'affiche si le système ne peut pas s'amorcer à partir d'un périphérique ou si le système d'exploitation est introuvable. Le tableau ci-dessous présente les éléments du menu Startup. Remarques : • Les valeurs par défaut apparaissent en gras. • Dans chaque sous-menu, appuyez sur Entrée pour afficher les options sélectionnables, puis sélectionnez l'option de votre choix. • Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes. Le tableau suivant énumère les options du menu Startup.
Si vous sélectionnez Disabled, le message « To interrupt normal startup, press Enter » ne s'affiche pas lors du test POST. La touche F12 sert à appeler la liste déroulante des périphériques d'amorçage. Cette option est disponible uniquement lorsque l'administrateur accède à la configuration.
Vous pouvez mettre à jour l'interface UEFI BIOS et le programme ThinkPad Setup en démarrant votre ordinateur à l'aide d'un disque optique de mise à jour flash ou d'une application de mise à jour flash exécutée dans l'environnement Windows. Dans certains cas, lorsque vous êtes amené à ajouter des composants matériels, logiciels ou des pilotes de périphérique, il se peut que vous soyez invité à mettre à jour l'UEFI BIOS pour que votre nouvelle configuration fonctionne correctement. Pour mettre à jour l'UEFI BIOS, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran : http://www.lenovo.com/Drivers
Cette rubrique s'adresse principalement aux administrateurs réseau. Le ThinkPad offre une souplesse de gestion qui vous permet de réaffecter les ressources en fonction de vos besoins pour vous aider à atteindre vos objectifs professionnels. Cette souplesse de gestion ou coût total de possession («Total Cost of Ownership» (TCO)) vous permet de faire fonctionner des ordinateurs client à distance de la même façon que votre propre ordinateur. Vous pouvez par exemple mettre un ordinateur client sous tension, formater une unité de disque dur et installer des logiciels. Une fois l'ordinateur configuré et opérationnel, les fonctions et logiciels intégrés au système client ou accessibles via le réseau vous permettent de le gérer.
Lisez cette rubrique pour en savoir plus sur les fonctions de gestion du système :
BIOS Reference Specification (SMBIOS), version 2.6.1. SMBIOS fournit des informations sur les composants matériels de votre système. Le BIOS fournit à cette interface ses propres paramètres ainsi que des données relatives aux périphériques reliés à la carte principale. Les normes d'accès aux informations du BIOS sont définies dans la spécification SMBIOS.
Lorsque la fonction Wake on LAN est utilisée avec des logiciels de gestion de réseau, de nombreuses fonctions, telles que le transfert de données, les mises à jour logicielles et les mises à jour de la mémoire Flash de l'interface UEFI BIOS, peuvent être exécutées à distance sans surveillance. Ce type de mise à jour peut être effectuée après les heures habituelles de bureau ou en fin de semaine afin de gagner du temps et d'augmenter la productivité. L'activité des utilisateurs n'est pas interrompue et le trafic réseau est maintenu au minimum. Si un ordinateur est mis sous tension via la fonction Wake on LAN, la séquence d'amorçage Réseau est utilisée.
Pour que votre administrateur réseau puisse contrôler votre ordinateur à distance, vous devez paramétrer les fonctions de gestion de systèmes relatives au réseau dans ThinkPad Setup. Vous pouvez configurer les fonctions suivantes dans le programme : • Wake on LAN • Séquence Network Boot • Mise à jour de la mémoire Flash Si un mot de passe administrateur (mot de passe superviseur) est défini, spécifiez-le au démarrage du programme ThinkPad Setup pour pouvoir accéder à ces fonctions. Wake on LAN Lorsque la fonction Wake on LAN est activée sur un ordinateur connecté à un réseau local, un administrateur réseau peut démarrer l'ordinateur à distance à partir d'une console de gestion en utilisant un logiciel de gestion de réseau à distance. Si votre ordinateur n'est pas géré par un administrateur de réseau, vous pouvez désactiver Wake on LAN. Pour activer ou désactiver la fonction Wake on LAN, procédez comme suit : 1. Lancez ThinkPad Setup. 2. Sélectionnez Config. Le sous-menu Config s'affiche. 3. Sélectionnez Network. Le sous-menu Network item s'affiche. 4. Sous Wake On LAN, sélectionnez l'une des options suivantes : AC Only, AC and Battery ou Disabled. 1. Dans le menu du programme ThinkPad Setup, sélectionnez Startup. Le sous-menu s'affiche. 2. Sélectionnez Network Boot et appuyez sur Entrée. La liste des périphériques d'amorçage s'affiche. 3. Sélectionnez un périphérique d'amorçage dans la liste pour l'amorcer en priorité. 4. Appuyez sur Fn+F10 pour quitter en enregistrant les modifications. Remarque : Pour réinitialiser les paramètres de manière à retourner à la séquence d'amorçage initiale, appuyez sur F9. Les paramètres par défaut sont automatiquement rechargés. Mise à jour de la mémoire Flash Les programmes système de votre ordinateur peuvent être mis à niveau à distance par un administrateur réseau à partir d'une console de gestion. Les conditions requises sont les suivantes : • Votre ordinateur doit être démarré à partir du réseau. • Votre ordinateur doit être démarré dans un environnement PXE (Preboot eXecution Environment). • Un logiciel de gestion de réseau doit être installé sur l'ordinateur distant utilisé par l'administrateur.
2. Vérifiez de temps en temps la capacité de votre disque dur. Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible. Pour vérifier la capacité de l'unité de disque dur, ouvrez l'Explorateur Windows et cliquez sur Ordinateur. 3. Videz régulièrement la corbeille. 4. Pour améliorer la recherche des données et les temps de lecture, exécutez régulièrement l'outil de défragmentation de disque sur votre unité de disque dur. 5. Pour libérer de l'espace disque, désinstallez les programmes d'application qui ne sont pas utilisés. Remarque : Recherchez également les programmes d'application en double ou les versions qui se chevauchent. 6. Nettoyez votre Boîte de réception, ainsi que vos dossiers Envoyé et Supprimé dans votre programme client de courrier électronique. 7. Effectuez une sauvegarde de vos données au moins une fois par semaine. Si des données critiques sont présentes, il est judicieux d'effectuer une sauvegarde quotidienne. Lenovo met à disposition un grand nombre d'options de sauvegarde pour votre ordinateur. Des unités de disque optique réinscriptibles sont disponibles pour la plupart des machines et peuvent être facilement installées. 8. Programmez des restaurations système pour créer régulièrement une image instantanée. Pour plus d'informations sur la restauration du système, voir Chapitre 5 « Présentation générale de la récupération » à la page 51. 9. Si besoin est, mettez à jour les pilotes de périphérique et le système UEFI BIOS. 10. Etablissez un profil à partir de votre machine en vous connectant à l'adresse http://www.lenovo.com/support afin de vous tenir informé des nouveaux pilotes ou de leur révision. 11. Vérifiez que les pilotes de périphériques des dispositifs non Lenovo sont maintenus à jour. Lisez les notes d'informations des pilotes de périphérique avant la mise à jour, pour toute question de compatibilité et pour visualiser les incidents connus. 12. Gardez un historique. Les entrées peuvent inclure des changements majeurs au niveau du matériel ou des logiciels, des mises à jour de pilotes, ainsi que les incidents mineurs rencontrés et leur solution. 13. Si vous devez effectuer une récupération sur votre ordinateur afin de rétablir le préchargement sur la machine, les conseils suivants peuvent vous aider dans cette tâche : • Retirez tous les périphériques externes tels que l'imprimante, le clavier, etc. • Assurez-vous que la batterie est chargée et que l'alimentation est branchée. • Lancez ThinkPad Setup et chargez les paramètres par défaut. • Redémarrez l'ordinateur et démarrez l'opération de récupération. • Si vous utilisez des disques comme support de récupération de l'ordinateur, ne retirez pas le disque de l'unité avant d'y être invité. © Copyright Lenovo 2012
15. Le cas échéant, vous pouvez trouver le centre de support client de votre pays sur : http://www.lenovo.com/support/phone. Lorsque vous appelez le centre de support client, munissez-vous du modèle de la machine, du numéro de série et ayez l'ordinateur à portée de main. Si l'ordinateur renvoie des codes d'erreur, l'écran d'erreur ou le message qui s'affiche pourra également être utile.
Les pilotes de périphérique sont des programmes qui contiennent des instructions que le système d'exploitation utilise pour « faire fonctionner » une certaine partie du matériel. Chaque composant du matériel dispose de son propre pilote. Si vous ajoutez un nouveau composant, le système d'exploitation devra connaître la manière de faire fonctionner ce matériel. Après avoir installé le pilote, le système d'exploitation peut reconnaître le composant du matériel et comprendre son utilisation. Remarque : Les pilotes sont des programmes et comme tout fichier de votre ordinateur, ils peuvent être altérés et ne pas fonctionner correctement. Il n'est pas toujours nécessaire de télécharger les derniers pilotes. Cependant, il est préférable de télécharger le dernier pilote d'un composant si vous remarquez une diminution de ses performances ou si vous avez ajouté un nouveau composant. Ainsi, le pilote ne pourra pas être incriminé dans la baisse des performances. Obtention des pilotes les plus récents à partir du site Web Vous pouvez télécharger et installer des pilotes de périphériques mis à jour en vous connectant au site Web Lenovo et en procédant comme suit : 1. Accédez à la page http://www.lenovo.com/Drivers. 2. Cliquez sur le nom de produit de votre ordinateur dans la liste des Current ThinkPad systems (Systèmes ThinkPad actuels) afin d'afficher tous les pilotes de périphérique pour votre ordinateur. 3. Cliquez sur le pilote souhaité et suivez les instructions à l'écran. Obtention des pilotes les plus récents à l'aide du programme System Update Le programme System Update vous permet de garder votre logiciel système à jour. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargés à partir du site Web de support Lenovo. Les modules de mise à jour peuvent contenir des applications, des pilotes de périphérique, des mémoires Flash UEFI BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web de support Lenovo, il détecte automatiquement le type et le modèle de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommandée ou facultative afin de vous aider à déterminer leur importance. Vous contrôlez entièrement le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votre choix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de votre part. Le programme System Update est préinstallé sur votre ordinateur et est prêt à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en
Pour rester fiable le plus longtemps possible dans des conditions normales d'utilisation, votre ordinateur exige le respect des consignes qui suivent. Les quelques conseils et restrictions qui figurent dans cette rubrique doivent vous permettre de tirer le meilleur parti de votre ordinateur. Emplacement et conditions de travail • Conservez les emballages hors de portée des enfants pour éviter tout risque de suffocation. • N'approchez pas l'ordinateur d'un aimant, d'un téléphone portable activé, d'un appareil électrique ou d'un haut-parleur (respectez une distance d'au moins 13 cm). • Evitez d'exposer votre ordinateur à des températures extrêmes (inférieures à 5 °C ou supérieures à 35 °C). • Certains appareils, tels que des ventilateurs de bureau portables ou des purificateurs d'air, peuvent produire des ions négatifs. Si un ordinateur est à proximité d'un tel appareil et s'il est exposé pendant un certain laps de temps à de l'air contenant des ions négatifs, il peut être chargé d'électricité statique. Cette charge peut passer par vos mains lorsque vous touchez le clavier ou d'autres parties de l'ordinateur ou par les connecteurs des périphériques d'entrée-sortie connectés à l'ordinateur. Même si ce type de décharge électrostatique s'oppose à une décharge émise par votre corps ou un vêtement, elle présente le même risque pour le bon fonctionnement d'un ordinateur. Votre ordinateur est conçu et fabriqué pour réduire les effets de la charge électrostatique. Une charge électrostatique dépassant une certaine limite peut toutefois augmenter le risque de décharge électrostatique. Par conséquent, lors de l'utilisation de l'ordinateur à proximité d'un appareil susceptible de produire des ions négatifs, prêtez particulièrement attention aux éléments suivants : • Evitez d'exposer directement votre ordinateur à de l'air provenant d'un appareil pouvant produire des ions négatifs. • Gardez votre ordinateur et les périphériques associés aussi loin que possible d'un tel appareil. • Dans la mesure du possible, mettez votre ordinateur à la masse pour sécuriser la décharge électrostatique. Remarque : Tous les équipements de ce type ne sont pas générateurs d'une charge électrostatique importante. Manipulez votre ordinateur avec soin • Evitez de placer des objets (même du papier) entre l'écran et le clavier ou sous le repose-mains. • L'écran de votre ordinateur est conçu pour être ouvert et utilisé à un angle légèrement supérieur à 90 degrés. N'ouvrez pas l'écran au-delà de 180 degrés ; vous risqueriez d'endommager la charnière de l'ordinateur. • Ne retournez pas l'ordinateur lorsque le boîtier d'alimentation est connecté afin de ne pas endommager la prise de ce dernier. Portez votre ordinateur en le tenant correctement • Avant de déplacer votre ordinateur, veillez à enlever tout support et à débrancher toutes les unités ainsi que les cordons et les câbles. • Pour soulever l'ordinateur ouvert, tenez-le par sa base. Ne soulevez pas l'ordinateur par l'écran.
• Attendez que le CD-ROM ou le DVD-ROM s'enclenche dans le pivot central (vous devez entendre un clic) avant de refermer le plateau de l'unité. • Lorsque vous installez l'unité de disque dur ou l'unité SSD mSATA, suivez les instructions fournies en évitant toute pression inutile sur le matériel. • Lorsque vous remplacez l'unité de disque dur ou l'unité SSD mSATA, mettez votre ordinateur hors tension. • Lorsque vous procédez au remplacement de l'unité de disque dur, replacez le cache du logement. • Rangez les unités externes et amovibles de disque dur ou de disque optique dans les coffrets ou boîtiers appropriés lorsque vous ne les utilisez pas. • Avant d'installer l'un des périphériques suivants, touchez une table métallique ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. En effet, l'électricité statique peut endommager le périphérique. – Module de mémoire – Carte Mini-PCI – Carte mémoire, comme par exemple une carte SD, une carte SDHC, une carte SDXC ou une MultiMediaCard Remarque : Les périphériques répertoriés ne sont pas tous inclus dans votre ordinateur. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. En effet, l'électricité statique peut endommager le périphérique. • Lors du transfert de données à partir d'une carte mémoire, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données. Définition des mots de passe Veillez à ne pas oublier vos mots de passe. Si vous oubliez votre mot de passe superviseur ou votre mot de passe d'accès au disque dur, Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être remplacer votre carte principale ou votre unité de disque dur. Enregistrement de votre ordinateur Enregistrez votre ordinateur ThinkPad auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/register. Le cas échéant, cela permettra aux autorités compétentes de retrouver et d'identifier plus facilement votre ordinateur en cas de perte ou de vol. Vous serez également averti par Lenovo de toute information technique ou mise à niveau concernant votre ordinateur. Veillez à ne pas modifier votre ordinateur • Ne démontez pas votre ThinkPad. Sa réparation doit être confiée à un technicien de maintenance Lenovo. • Ne fixez pas les taquets de l'écran pour maintenir celui-ci ouvert ou fermé.
Nettoyez de temps en temps votre ordinateur en procédant comme suit : 1. Préparez un mélange de détergent ménager doux (ne contenant ni poudre abrasive ni composants chimiques forts tels que l'acide ou l'alcalin). Diluez 1 volume de détergent dans 5 volumes d'eau. 2. Imbibez une éponge de détergent dilué. 3. Essorez l'éponge pour éliminer l'excédent de liquide.
7. Essuyez le couvercle avec une éponge propre. 8. Essuyez à nouveau la surface avec un chiffon sec, doux et non pelucheux. 9. Attendez que la surface soit complètement sèche, puis retirez les fibres laissées par le chiffon. Entretien du clavier de l'ordinateur Pour nettoyer le clavier de votre ordinateur, procédez comme suit : 1. Imbibez un chiffon doux et propre d'alcool isopropylique dénaturé. 2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches. 3. Laissez sécher. 4. Pour enlever les miettes ou la poussière qui se trouvent sous les touches, vous pouvez utiliser un soufflet pour appareil photo avec une brosse ou un sèche-cheveux en position froid. Remarque : Evitez de vaporiser un produit de nettoyage directement sur l'écran ou le clavier. Nettoyage de l'écran Pour nettoyer l'écran de votre ordinateur, procédez comme suit : 1. Essuyez délicatement l'écran avec un chiffon sec, doux et non-pelucheux. Si l'écran présente une marque semblable à une rayure, il peut s'agir d'une tache provenant du clavier ou du dispositif TrackPoint suite à une pression exercée sur le couvercle. 2. Essuyez délicatement la tache à l'aide d'un chiffon sec et doux. 3. Si la tache est toujours présente, humidifiez un chiffon doux et non pelucheux avec de l'eau ou un mélange composé à 50 % d'alcool isopropylique et à 50 % d'eau et ne contenant aucune impureté. 4. Essorez le chiffon pour éliminer autant de liquide que possible. 5. Essuyez l'écran de nouveau, en veillant à ne pas faire couler de liquide dans l'ordinateur. 6. Séchez bien l'écran avant de refermer l'ordinateur.
Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système. Remarque : Si vous utilisez un système d'exploitation Windows autre que Windows 8, accédez à la page http://www.lenovo.com/diags pour consulter les dernières informations relatives aux diagnostics pour votre ordinateur. Pour exécuter le programme Lenovo Solution Center sous Windows 8, voir « Programmes Lenovo » à la page 11. Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center. Remarque : Si vous ne parvenez pas à isoler et à résoudre vous-même l'incident après avoir exécuté le programme, sauvegardez et imprimez les fichiers journaux. Vous en aurez besoin lorsque vous contacterez un représentant du support technique Lenovo.
Si un incident survient sur votre ordinateur, un message ou un code d'erreur s'affiche généralement, ou un signal sonore est émis à la mise sous tension. Lorsque vous rencontrez un incident, reportez-vous aux sections correspondantes dans cette rubrique afin d'essayer de le résoudre par vous-même.
Imprimez dès maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement. Si votre ordinateur ne répond absolument plus (impossible d'utiliser le dispositif de pointage UltraNav ou le clavier), procédez comme suit : 1. Appuyez et maintenez le bouton d'alimentation pour mettre l'ordinateur hors tension. • Si l'ordinateur est éteint, redémarrez-le en appuyant de nouveau sur l'interrupteur d'alimentation. Si vous ne parvenez pas à redémarrer l'ordinateur, passez à l'étape 2. 2. Lorsque l'ordinateur est hors tension, déconnectez toutes les sources d'alimentation de l'ordinateur, puis réinitialisez le système en insérant un trombone déplié dans l'orifice de réinitialisation d'urgence. Maintenez ensuite l'interrupteur d'alimentation enfoncé pendant 10 secondes. Rebranchez le boîtier d'alimentation. Si l'ordinateur ne se rallume pas, passez à l'étape 3. © Copyright Lenovo 2012
Remarque : Les étapes suivantes nécessitent de retirer tous les composants de l'ordinateur sensibles à l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre et débranchez toutes les sources d'alimentation de l'ordinateur. Si vous appréhendez de retirer les composants ou si vous avez des doutes à ce sujet, prenez contact avec le centre de support. 4. Lorsque l'ordinateur est hors tension, déconnectez toutes les sources d'alimentation et les périphériques externes de l'ordinateur, puis réinitialisez le système en insérant un trombone déplié dans l'orifice de réinitialisation d'urgence. Retirez ensuite tous les modules de mémoire que vous avez ajoutés à l'ordinateur. Si l'ordinateur ne démarre toujours pas, consultez la section Chapitre 6 « Remplacement de périphériques » à la page 53 pour réinitialiser les autres composants remplaçables par l'utilisateur et connectés à l'ordinateur. Si l'ordinateur persiste à ne pas démarrer, appelez le centre de support client ; un spécialiste en assistance clientèle vous aidera.
Les risques de déversement de liquides sur le clavier de votre ThinkPad sont plus élevés que sur un ordinateur fixe. La plupart des liquides étant des conducteurs électriques, tout fluide qui entre en contact avec le clavier est une source potentielle de nombreux courts-circuits pouvant entraîner des dommages irréversibles sur votre ordinateur. Si un liquide est déversé accidentellement sur votre ordinateur, prenez les mesures suivantes : Attention : Assurez-vous qu'aucun liquide n'est susceptible de provoquer un court-circuit entre vous-même et le boîtier d'alimentation (si ce dernier est utilisé). Il est préférable de risquer la perte de quelques données ou d'un travail en cours en éteignant immédiatement votre ordinateur, plutôt que de risquer de rendre celui-ci inutilisable en le laissant allumé. 1. Débranchez immédiatement et avec précaution le boîtier d'alimentation. 2. Eteignez immédiatement l'ordinateur. Plus vite vous empêcherez le courant de traverser l'ordinateur, plus grandes seront vos chances d'éviter les dommages dus à des courts-circuits. 3. Attendez suffisamment longtemps pour que le liquide ait entièrement séché, puis remettez l'ordinateur sous tension. Remarque : Si vous souhaitez remplacer votre clavier, vous pouvez en acheter un nouveau.
• Message : 0177 : Données SVP incorrectes - Arrêtez la fonction d'autotest à la mise sous tension. Solution : Le total de contrôle du mot de passe superviseur de l'EEPROM est incorrect. La carte principale doit être remplacée. Faites réparer l'ordinateur. • Message : 0183 : CRC incorrect des paramètres de sécurité dans l'EFI Variable. Lancez le programme ThinkPad Setup. Solution : Le total de contrôle des paramètres de sécurité de l'EFI Variable est incorrect. Accédez à ThinkPad Setup pour vérifier les paramètres de sécurité, appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système. Si l'incident persiste, faites réparer l'ordinateur. • Message : 0187 : Erreur d'accès aux données EAIA.
Solution : Le total de contrôle EEPROM est incorrect (blocs 0 et 1). Réinitialisez les blocs 0 et 1 (par exemple le numéro de série) et/ou les blocs 4 et 5 (par exemple l'UUID). • Message : 0189 : Zone d'information de configuration RFID incorrecte. Solution : Le total de contrôle EEPROM est incorrect (blocs 4 et 5). Réinitialisez les blocs 0 et 1 (par exemple le numéro de série) et/ou les blocs 4 et 5 (par exemple l'UUID). • Message : 0190 : Très faible charge de la batterie. Solution : L'ordinateur se met hors tension car la batterie est déchargée. Branchez le boîtier d'alimentation sur l'ordinateur et chargez la batterie. • Message : 0191 : Sécurité du système - Demande de modification à distance non autorisée. Solution : Une demande de modification de la configuration système incorrecte a été détectée, par exemple, la mise à jour du bloc d'amorçage a échoué ou un paquet de requête inconnu a été détecté. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup. • Message : 0199 : Sécurité du système - Nombre de tentatives de saisie du mot de passe de sécurité dépassé. Solution : Ce message d'erreur s'affiche si vous entrez un mot de passe superviseur incorrect plus de trois fois. Vérifiez le mot de passe superviseur et recommencez. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup. • Message : 1802 : Une carte réseau non autorisée est connectée - Mettez la carte réseau hors tension et retirez-la. Solution : La carte réseau Mini PCI Express n'est pas prise en charge sur cet ordinateur. Retirez-la. • Message : 1820 : Plusieurs lecteurs d'empreintes digitales sont connectés. Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez défini dans le système d'exploitation principal. Solution : Il y a plusieurs lecteurs d'empreintes digitales externes. Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez défini dans le système d'exploitation principal. • Message : 0251 : Total de contrôle CMOS système incorrect. Solution : Le CMOS système a peut-être été altéré par un programme d'application. L'ordinateur utilise les paramètres par défaut. Exécutez ThinkPad Setup pour reconfigurer les paramètres. Si le même code d'erreur s'affiche, faites réparer l'ordinateur. • Message : 0253 : L'EFI Variable Block Data a été détruit. Solution : L'EFI Variable Block Data système a peut-être été altéré. • Message : 0271 : Erreur liée à la date et l'heure. Solution : La date et l'heure ne sont pas définies dans l'ordinateur. Définissez la date et l'heure à l'aide du programme ThinkPad Setup. • Message : Echec des diagnostics liés aux détecteurs de ThinkVantage Active Protection. Solution : le détecteur de ThinkVantage® Active Protection ne fonctionne pas correctement. Faites réparer l'ordinateur.
Solution : Le type de machine et le numéro de série sont non valides. Faites réparer l'ordinateur. • Message : 2201 : L'UUID de la machine est non valide. Solution : L'UUID de la machine est non valide. Faites réparer l'ordinateur. • Message : Erreur liée au ventilateur Solution : Le ventilateur est défaillant. Faites réparer l'ordinateur. • Message : Erreur liée à la détection thermique Solution : Le détecteur thermique ne fonctionne pas correctement. Eteignez immédiatement l'ordinateur et faites-le réparer. • Message : La batterie installée n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie agréée par Lenovo et compatible avec ce système. Appuyez sur la touche ECHAP pour continuer. Solution : Une batterie non autorisée est connectée au système. Appuyez sur ECHAP pour continuer. • Message : Ce système ne prend pas en charge les batteries qui ne sont pas agréées ou fabriquées par Lenovo. Le système continuera à s'initialiser, mais ne pourra peut-être pas charger les batteries non autorisées. Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégâts résultant de leur utilisation. Solution : Une batterie non autorisée est connectée au système. Si le même message d'erreur s'affiche, contactez Lenovo pour obtenir de l'aide.
• Incident : L'écran s'éteint de façon répétée. Solution : Vous pouvez désactiver tous les temporisateurs système, comme par exemple le temporisateur de mise hors tension de l'écran LCD ou le temporisateur d'extinction en procédant comme suit : 98
Remarque : Si vous n'êtes pas certain d'avoir entendu un son, mettez l'ordinateur hors tension en maintenant l'interrupteur d'alimentation enfoncé pendant au moins quatre secondes. Mettez-le sous tension puis écoutez de nouveau. Solution : Assurez-vous des points suivants : – La batterie est correctement installée. – Le boîtier d'alimentation est connecté à l'ordinateur et le cordon d'alimentation est inséré dans une prise électrique qui fonctionne. – L'ordinateur est allumé. (actionnez de nouveau l'interrupteur d'alimentation pour confirmation). Si un mot de passe à la mise sous tension est défini : – Appuyez sur n'importe quelle touche pour afficher l'invite du mot de passe de la mise sous tension. Si le niveau de luminosité est faible, augmentez-le en appuyant sur Origine. – Tapez le mot de passe correct et appuyez sur Entrée. Si ces points sont vérifiés et si l'écran n'affiche toujours rien, faites réparer l'ordinateur. • Incident : Au démarrage de l'ordinateur, seul un curseur blanc s'affiche sur un écran vide. Solution : Si vous avez modifié une partition sur votre unité de disque dur ou sur votre unité SDD en utilisant un logiciel de partition, il est possible que les informations relatives à cette partition ou que l'enregistrement d'initialisation principal soit détruit. 1. Eteignez votre ordinateur, puis rallumez-le. 2. Si le résultat est identique, procédez comme suit : – Si vous avez utilisé le logiciel de partition, vérifiez l'état de la partition sur l'unité de disque dur à l'aide du logiciel de partition, puis restaurez la partition le cas échéant. – Réinitialisez les paramètres par défaut de votre ordinateur. Pour plus d'informations, voir Chapitre 5 « Présentation générale de la récupération » à la page 51. Si l'erreur persiste, faites réparer l'ordinateur. • Incident : L'écran s'éteint alors que l'ordinateur est sous tension. Solution : L'économiseur d'écran ou la fonction de gestion de l'alimentation a peut-être été activé(e). Utilisez l'une des méthodes suivantes : – Touchez le dispositif de pointage TrackPoint ou le pavé tactile, ou appuyez sur une touche pour sortir du mode économiseur d'écran. – Appuyez sur l'interrupteur d'alimentation pour sortir du mode veille.
1. Vérifiez que le module de mémoire est installé et mis en place correctement dans votre ordinateur. Il peut s'avérer nécessaire de retirer tous les modules de mémoire ajoutés pour tester l'ordinateur uniquement avec les modules de mémoire installés en usine, puis de réinstaller les modules de mémoire un par un pour garantir une connexion correcte. 2. Vérifiez les messages d'erreur au démarrage. Exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension (POST). 3. Vérifiez que le dernier UEFI BIOS pour votre modèle a été installé. 4. Vérifiez la configuration et la compatibilité de la mémoire, y compris la taille de mémoire maximale et la vitesse de la mémoire. 5. Exécutez les programmes de diagnostic. Voir « Diagnostic des incidents » à la page 95.
Voici les incidents les plus courants liés à l'utilisation en réseau :
• Incident : Votre ordinateur ne peut pas se connecter au réseau. Solution : Assurez-vous des points suivants : – Le câble est installé correctement. Le câble de réseau doit être fermement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 mètres. Si l'incident persiste alors que le câble est correctement connecté et que la distance ne dépasse pas la limite maximale, essayez un autre câble.
3. Si le point d'exclamation s'affiche en regard du nom de la carte sous Cartes réseau, vous n'utilisez peut-être pas le pilote approprié ou il a peut-être été désactivé. Pour le mettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence. 4. Cliquez sur Mettre à jour le logiciel du pilote et suivez les instructions affichées à l'écran. – Le port du concentrateur et la carte possèdent le même paramètre Duplex. Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si un mode Duplex erroné est défini, cela peut provoquer une diminution des performances, une perte de données ou une déconnexion. – Vous avez installé tous les logiciels de réseau nécessaires à votre environnement. Adressez-vous à l'administrateur du réseau local. • Incident : La carte cesse de fonctionner sans raison apparente. Solution : Des fichiers du pilote de réseau sont peut-être endommagés ou manquants. Mettez le pilote à jour en vous reportant à la solution ci-dessus afin de vous assurer que le pilote de périphérique approprié est installé. • Incident : Si vous utilisez un Gigabit Ethernet avec une vitesse de 1000 Mbit/s, la connexion échoue ou des erreurs se produisent. Solution : – Utilisez un câblage de catégorie 5 et assurez-vous que le câble réseau est correctement connecté. – Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X). • Incident : La fonction Wake On LAN ne fonctionne pas. Solution : – Assurez-vous que la fonction Wake On LAN est activée dans ThinkPad Setup. – Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local. • Incident : Si un modèle Gigabit Ethernet est utilisé, celui-ci ne peut pas se connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s. Solution : – Essayez un autre câble. – Vérifiez que le partenaire de liaison est défini pour une négociation automatique. – Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).
Incident : Vous ne pouvez pas vous connecter au réseau à l'aide de la carte de réseau sans fil intégrée. Solution : Assurez-vous des points suivants : • Le pilote de réseau local installé est à jour. • Votre ordinateur se trouve à portée d'un point d'accès sans fil.
Incident : Un message indique qu'une carte réseau étendu non-autorisée est installée. Solution : La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirez-la. Remarque : Tous les modèles d'ordinateur ne sont pas équipés d'une carte réseau étendu sans fil.
• Incident : Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque Bluetooth est connecté à l'aide du profil Casque ou du profil AV. Solution : Procédez comme suit : 1. Quittez l'application qui utilise le dispositif sonore (par exemple Windows Media Player). 2. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 3. Cliquez sur Matériel et son ➙ Son ➙ Lecture. 4. Si vous utilisez un profil Casque, sélectionnez Audio mains-libres Bluetooth et cliquez sur le bouton Définir par défaut. Si vous utilisez un profil AV, sélectionnez Audio stéréo et cliquez sur le bouton Définir par défaut. 5. Cliquez sur OK pour fermer la fenêtre Son. • Incident : Les éléments PIM envoyés depuis les systèmes d'exploitation Windows 8 ne peuvent pas être reçus correctement dans le carnet d'adresses des autres périphériques compatibles Bluetooth. Solution : Le système d'exploitation Windows 8 envoie les éléments PIM au format XML, mais la plupart des périphériques compatibles Bluetooth gèrent les éléments PIM au format vCard. Si un autre périphérique compatible Bluetooth peut recevoir un fichier via Bluetooth, un élément PIM envoyé depuis Windows 8 devrait pouvoir être enregistré sous forme de fichier avec l'extension .contact.
Voici les incidents les plus courants liés au clavier et aux autres dispositifs de pointage.
• Incident : Le pointeur dérive lorsque l'ordinateur est mis sous tension ou lorsqu'il reprend un mode de fonctionnement normal. Solution : Le pointeur peut dériver lorsque vous n'utilisez pas le dispositif de pointage du curseur TrackPoint en mode de fonctionnement normal. Ceci est normal pour le dispositif de pointage du curseur TrackPoint et n'est pas considéré comme un incident. La dérive du pointeur peut durer plusieurs secondes dans les conditions suivantes : – Lorsque vous allumez l'ordinateur. – Lorsque l'ordinateur revient en mode d'exploitation normal. – Lorsque vous appuyez longuement sur le dispositif de pointage du curseur TrackPoint. – Lorsque la température change. • Incident : Le dispositif de pointage du curseur TrackPoint ou le pavé tactile ne fonctionne pas.
1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Souris, puis sélectionnez l'onglet UltraNav.
• Incident : Une partie ou la totalité des touches du clavier ne fonctionnent pas. Solution : Si un pavé numérique externe est connecté : 1. Eteignez l'ordinateur. 2. Retirez le pavé numérique externe. 3. Rallumez l'ordinateur et essayez de nouveau le clavier. Si l'incident lié au clavier est résolu, reconnectez soigneusement le pavé numérique externe et le clavier externe. Vérifiez que vous avez installé correctement les connecteurs. Si l'incident persiste, assurez-vous que le pilote de périphérique adéquat est bien installé. 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Sélectionnez Grandes icônes ou Petites icônes pour l'affichage. 3. Cliquez sur Clavier ➙ Matériel. 4. Vérifiez que l'Etat du périphérique indique Ce périphérique fonctionne correctement. Si certaines touches du clavier ne fonctionnent toujours pas, faites réparer l'ordinateur. • Incident : Une partie ou la totalité des touches du pavé numérique externe ne fonctionnent pas. Solution : Assurez-vous que le pavé numérique externe est correctement connecté à l'ordinateur.
Cette rubrique présente les incidents les plus courants liés aux différentes unités d'affichage et multimédia : écran de l'ordinateur, écran externe, périphériques audio et unité de disque optique.
• Incident : L'écran reste noir. Solution : Procédez comme suit : – Appuyez sur la touche F7 pour faire apparaître l'image. – Si vous n'utilisez pas votre batterie, appuyez sur F6 pour éclaircir l'écran. – Si votre ordinateur est en mode veille, appuyez sur la touche Fn pour quitter ce mode. – Si l'incident persiste, procédez comme indiqué dans la section Solution de l'incident ci-dessous. • Incident : L'affichage est illisible ou déformé. Solution : Assurez-vous des points suivants : – Le pilote d'affichage est correctement installé. – La résolution de l'affichage et la qualité des couleurs sont correctement définies. – Le type d'écran est correct. Pour vérifier ces paramètres, procédez comme suit : Chapitre 9. Résolution des incidents informatiques
3. Cliquez sur l'onglet Carte. Assurez-vous que le nom du pilote de périphérique affiché dans la fenêtre d'informations sur l'adaptateur est correct. Remarque : Le nom de pilote de périphérique dépend du processeur vidéo installé dans l'ordinateur. 4. Cliquez sur le bouton Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Cochez la case Etat du périphérique et assurez-vous que le périphérique fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran. 5. Cliquez sur l'onglet Ecran. Assurez-vous que le nom du pilote de périphérique affiché dans la fenêtre d'informations sur l'adaptateur est correct. Remarque : Le nom de pilote de périphérique dépend du processeur vidéo installé dans l'ordinateur. 6. Cliquez sur le bouton Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Cochez la case Etat du périphérique et assurez-vous que le périphérique fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran. 7. Cliquez sur l'onglet Gestion des couleurs. Assurez-vous que la qualité des couleurs est correctement définie et vérifiez les autres informations. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Cochez la case Etat du périphérique et assurez-vous que le périphérique fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran. • Incident : Des caractères incorrects s'affichent à l'écran. Solution : Avez-vous correctement installé le système d'exploitation ou l'application ? S'ils ont été installés et configurés correctement, faites réparer l'ordinateur. • Incident : L'écran reste allumé même après la mise hors tension de l'ordinateur. Solution : Maintenez l'interrupteur d'alimentation enfoncé pendant au moins quatre secondes pour éteindre l'ordinateur, puis rallumez-le. • Incident : Des points manquants, décolorés ou brillants s'affichent à chaque mise sous tension de l'ordinateur. Solution : Il s'agit d'une caractéristique de la technologie TFT. L'écran de l'ordinateur contient de nombreux transistors à couche mince (TFT). Quelques points manquants, décolorés ou brillants peuvent apparaître sur l'écran à tout moment.
• Incident : L'écran externe est vierge. Solution : Pour afficher l'image, appuyez sur la touche F7 et sélectionnez l'écran souhaité. Si l'incident persiste, procédez comme suit : 1. Branchez l'écran externe sur un autre ordinateur pour vous assurer qu'il fonctionne. 2. Rebranchez-le sur votre ordinateur. 3. Reportez-vous au manuel fourni avec l'écran externe pour vérifier les résolutions et fréquences de rafraîchissement prises en charge. – Si l'écran externe admet les mêmes résolutions que celles de l'écran de l'ordinateur ou des résolutions plus élevées, regardez la sortie sur l'écran externe ou sur l'écran externe et l'écran de l'ordinateur.
Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 2. Cliquez sur l'icône correspondant à l'écran souhaité (l'icône Ecran-2 correspond à l'écran externe). 3. Cliquez sur Paramètres avancés. 4. Cliquez sur l'onglet Carte. 5. Assurez-vous que le nom du pilote de périphérique affiché dans la fenêtre d'informations sur l'adaptateur est correct. Remarque : Le nom de pilote de périphérique dépend du processeur vidéo installé dans l'ordinateur. 6. Cliquez sur OK. Si les informations sont incorrectes, réinstallez le pilote de périphérique. – Vérifiez le type d'écran et, le cas échéant, mettez à jour le pilote en procédant comme suit : 1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur. 2. Allumez l'écran externe et l'ordinateur. 3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 4. Cliquez sur l'icône correspondant à l'écran souhaité (l'icône Ecran-2 correspond à l'écran externe). 5. Cliquez sur Paramètres avancés. 6. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour contrôler que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit : 7. Si plusieurs types d'écran sont affichés, sélectionnez Ecran PnP générique ou Ecran non-PnP générique. 8. Cliquez sur Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 9. Cliquez sur l'onglet Pilote. 10. Cliquez sur Mettre à jour le pilote. 11. Cliquez sur Parcourir mon ordinateur pour trouver le logiciel du pilote, puis sur Me laisser choisir à partir d'une liste de pilotes de périphérique sur mon ordinateur. 12. Désélectionnez la case Afficher les matériels compatibles. 13. Sélectionnez le fabricant et le modèle de l'écran. 14. Après avoir mis à jour le pilote, cliquez sur Fermer. 15. Définissez la Résolution.
Consultez la solution correspondant à l'incident ci-dessus. – Vérifiez qu'une fréquence de rafraîchissement appropriée est sélectionnée en procédant comme suit : 1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur. 2. Allumez l'écran externe et l'ordinateur. 3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 4. Cliquez sur l'icône correspondant à l'écran souhaité (l'icône Ecran-2 correspond à l'écran externe). 5. Cliquez sur Paramètres avancés. 6. Cliquez sur l'onglet Ecran. 7. Sélectionnez la fréquence de rafraîchissement de l'écran appropriée. • Incident : Des caractères incorrects s'affichent à l'écran. Solution : Avez-vous correctement suivi la procédure d'installation du système d'exploitation ou de l'application ? Si c'est le cas, faites réparer l'écran externe. • Incident : La fonction d'extension du bureau ne fonctionne pas. Solution : Activez la fonction Etendre le bureau en procédant de la manière suivante : 1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur. 2. Allumez l'écran externe et l'ordinateur. 3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. 4. Cliquez sur l'icône Ecran-2. 5. Sélectionnez Etendre ces écrans pour plusieurs écrans. 6. Cliquez sur l'icône Ecran-1 (pour l'unité d'affichage principale, c'est-à-dire l'écran de l'ordinateur). 7. Définissez la résolution de l'écran principal. 8. Cliquez sur l'icône Ecran-2 (pour l'écran externe). 9. Définissez la résolution de l'écran secondaire. 10. Définissez la position relative de chaque écran en déplaçant l'icône correspondante. Vous pouvez placer les écrans dans n'importe quelle position relative, pourvu que les icônes se touchent. 11. Cliquez sur OK pour appliquer les modifications. • Incident : Si vous utilisez la fonction d'extension du bureau, vous ne pouvez pas augmenter la résolution ou la fréquence de rafraîchissement sur l'écran secondaire. Solution : Modifiez la résolution et le nombre de couleurs pour réduire la valeur des paramètres de l'écran principal. Consultez la solution correspondant à l'incident ci-dessus. • Incident : Le changement d'écran ne fonctionne pas.
• Incident : La fonction audio Wave ou MIDI ne s'exécute pas correctement. Solution : Assurez-vous que l'unité audio intégrée est correctement configurée. 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Gestionnaire de périphériques ➙ Contrôleurs audio, vidéo et jeu. 3. Assurez-vous que le pilote Realtek High Definition Audio est activé et correctement configuré. • Incident : Les enregistrements effectués à l'aide du micro sont d'un niveau sonore trop faible. Solution : Vérifiez que la fonction d'amplification du micro est activée et configurée en procédant comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Sons ➙ Enregistrement ➙ Microphone ➙ Propriétés ➙ Niveaux. 3. Augmentez le volume du micro en déplaçant le curseur Ampli microphone vers la droite. 4. Cliquez sur OK. Remarque : Pour plus de détails sur le réglage du volume, reportez-vous à l'aide en ligne de Windows. • Incident : Il est impossible de déplacer un curseur de volume ou de balance. Solution : Si le curseur est grisé (désactivé), cela signifie que sa position est figée par le matériel et vous ne pouvez pas la modifier. • Incident : Les curseurs du volume ne restent pas en place lorsque certaines applications audio sont utilisées. Solution : Il est normal que les curseurs changent de position lors de l'utilisation de certaines applications audio. Celles-ci reconnaissent les paramètres des fenêtres Mixage du volume et les modifient automatiquement. Le lecteur multimédia de Windows est un exemple de ce type d'application. En règle générale, l'application dispose de curseurs internes et contrôle automatiquement le niveau sonore. • Incident : Le curseur de balance ne peut pas couper complètement le son d'un canal. Solution : Ce curseur est conçu pour compenser les différences de balance mineures et ne permet pas de couper complètement le son de l'un des canaux. • Incident : Il n'existe pas de bouton de réglage du volume des sons MIDI dans la fenêtre Mixage du volume.
Solution : Pour couper complètement le son, accédez à la fenêtre de mixage du volume en cliquant sur l'icône du haut-parleur dans la zone de notification Windows, puis cliquez sur Mixage. Cliquez sur les icônes de Haut-parleur muet. • Incident : Si vous branchez un casque sur l'ordinateur lors d'une lecture audio, un haut-parleur ne produit pas de son en mode MULTI-STREAM sous Realtek HD Audio Manager. Solution : Une fois le casque connecté, le flot de données est automatiquement redirigé vers ce dernier. Si vous souhaitez écouter le son par le biais des haut-parleurs, définissez ces derniers comme périphérique par défaut. Procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration ➙ Matériel et audio ➙ Realtek HD Audio Manager. 2. Examinez les onglets des périphériques de lecture. Si vous avez connecté un casque, ce dernier est automatiquement défini comme périphérique par défaut et l'icône correspondante est cochée. 3. Pour définir un autre périphérique par défaut, cliquez sur Set Default Device dans l'onglet Haut-parleur, puis sélectionnez Set Default Device. L'icône apparaît à présent cochée. 4. Ecoutez une piste audio à l'aide d'un programme musical tel que Windows Media Player. Assurez-vous que le son provient des haut-parleurs. Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Audio Manager.
Cette rubrique fournit des instructions sur la batterie et l'identification des incidents relatifs à l'alimentation.
• Incident : La batterie ne peut pas être chargée complètement dans le délai de charge standard lorsque l'ordinateur est hors tension. Solution : La batterie est peut-être trop déchargée. Puis : 1. Eteignez l'ordinateur. 2. Assurez-vous que la batterie trop déchargée se trouve dans l'ordinateur. 3. Branchez le boîtier d'alimentation sur l'ordinateur et laissez-le recharger la batterie. Si un chargeur rapide est disponible, utilisez-le pour recharger la batterie. Si la batterie n'est pas rechargée au bout de 24 heures, utilisez une nouvelle batterie. • Incident : L'ordinateur s'arrête avant que le voyant de charge de la batterie n'indique que cette dernière est déchargée, ou l'ordinateur fonctionne après que le voyant de charge de la batterie indique que cette dernière est déchargée. Solution : Déchargez puis rechargez la batterie. • Incident : La durée de fonctionnement d'une batterie complètement chargée est courte. Solution : Déchargez puis rechargez la batterie. Si le temps de fonctionnement de la batterie reste court, utilisez une nouvelle batterie. • Incident : L'ordinateur ne fonctionne pas avec une batterie complètement chargée.
2. Rebranchez le boîtier d'alimentation, puis mettez l'ordinateur sous tension. 3. Si l'icône du boîtier d'alimentation n'apparaît toujours pas dans la zone de notification Windows et si le voyant d'alimentation ne s'allume pas, faites contrôler l'ordinateur et le boîtier d'alimentation par un technicien de maintenance. Remarque : Pour afficher l'icône du boîtier d'alimentation (prise de courant), cliquez sur Afficher les icônes masquées dans la zone de notification Windows.
Imprimez dès maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement. Si votre ordinateur n'est pas du tout alimenté, vérifiez les éléments suivants : 1. Vérifiez l'interrupteur d'alimentation. Voir « Voyants d'état du système » à la page 7. L'interrupteur d'alimentation s'allume lorsque l'ordinateur est sous tension. 2. Vérifiez toutes les connexion d'alimentation. Retirez les multiprises et les dispositifs de protection contre les surtensions pour brancher le boîtier d'alimentation directement sur le socle de la prise de courant. 3. Inspectez le boîtier d'alimentation. Vérifiez qu'il n'est pas endommagé et assurez-vous que le cordon d'alimentation est correctement raccordé au boîtier et à l'ordinateur. 4. Vérifiez la source d'alimentation fonctionne en connectant un autre périphérique à la prise. 5. Retirez tous les périphériques, puis testez l'alimentation système en connectant le minimum de périphériques. a. Débranchez le boîtier d'alimentation ainsi que tous les câbles de l'ordinateur. b. Rabattez l'écran de l'ordinateur et retournez ce dernier. c. Retirez la mini-PCI ExpressCard. Reportez-vous aux sections « Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil » à la page 62 et « Installation ou remplacement de la carte réseau étendu sans fil » à la page 65. d. Retirez l'unité de disque dur. Voir « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 56. e. Attendez 30 secondes, puis réinstallez le module de mémoire et la batterie ou le boîtier d'alimentation en état de marche pour tester d'abord l'ordinateur avec le minimum de périphériques connectés. f. Réinstallez un par un les périphériques retirés lors des étapes précédentes. Si votre ordinateur ne fonctionne pas lorsqu'il est sur batterie, vérifiez les points suivants : 1. Vérifiez le voyant d'état de la batterie. Voir « Voyant d'état de l'alimentation » à la page 7.
Solution : Mettez l'ordinateur hors tension en appuyant sur l'interrupteur d'alimentation et en le maintenant enfoncé pendant au moins 4 secondes. Si le système ne se réinitialise toujours pas, retirez le boîtier d'alimentation et redémarrez le système.
Imprimez dès maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement. Si vous recevez un message d'erreur avant le chargement du système d'exploitation, exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension. Si vous recevez un message d'erreur pendant que le système d'exploitation charge la configuration du bureau à la fin de l'autotest à la mise sous tension (POST), vérifiez les points suivants : 1. Accédez au site Web de support Lenovo à l'adresse http://www.lenovo.com/support et recherchez le message d'erreur. 2. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/ et recherchez le message d'erreur.
• Incident : L'ordinateur entre en mode veille inopinément. Solution : Si le microprocesseur est en surchauffe, l'ordinateur entre automatiquement en mode veille pour permettre à l'ordinateur de se refroidir et pour protéger le microprocesseur et les autres composants internes. Consultez les paramètres du mode veille. • Incident : L'ordinateur passe en mode veille (voyant de mise en veille allumé) immédiatement après l'autotest à la mise sous tension. Solution : Assurez-vous des points suivants : – La batterie est chargée. – La température d'exploitation est dans la plage admise. Voir « Environnement d'exploitation » à la page 11. Si la batterie est chargée et que la température est dans la plage admise, faites réparer l'ordinateur. • Incident : Une erreur de très faible charge de la batterie se produit et l'ordinateur s'arrête immédiatement. Solution : La charge de la batterie est faible. Branchez le boîtier d'alimentation à l'ordinateur et à une prise de courant. • Incident : L'écran de l'ordinateur n'affiche rien après utilisation de la touche Fn pour sortir du mode veille. Solution : Vérifiez si un écran externe a été déconnecté ou mis hors tension lorsque l'ordinateur était en mode veille. Si c'est le cas, connectez ou mettez sous tension l'écran externe avant de sortir du mode veille. Lorsque vous sortez du mode veille sans connecter ou mettre sous tension l'écran externe et lorsque l'écran de l'ordinateur n'affiche rien, appuyez sur la touche F7 pour rétablir l'affichage. • Incident : L'ordinateur ne sort pas du mode veille ou le voyant d'état du système (logo ThinkPad lumineux) clignote lentement et l'ordinateur n'est pas en état de fonctionnement. 110
Branchez le boîtier d'alimentation sur l'ordinateur, puis appuyez sur l'interrupteur d'alimentation pour reprendre l'opération. Si le système ne sort pas du mode veille, il peut ne plus répondre et il est possible que l'ordinateur ne puisse plus être arrêté. Dans ce cas, vous devez réinitialiser l'ordinateur. Les données non sauvegardées risquent d'être perdues. Pour réinitialiser l'ordinateur, maintenez enfoncé l'interrupteur d'alimentation pendant au moins 4 secondes. Si le système n'est toujours pas réinitialisé, retirez le boîtier d'alimentation c.a. • Incident : L'ordinateur ne passe pas en mode veille. Solution : Vérifiez si une option désactivant le passage au mode veille a été sélectionnée. Si l'ordinateur tente d'accéder au mode veille mais si la requête est rejetée, l'unité relié au connecteur USB a peut-être été désactivée. Dans ce cas, procédez à une opération de déconnexion puis de connexion à chaud du port USB.
Cette section présente les incidents liés à l'unité de disque dur, à l'unité SSD et à l'unité de disque optique.
• Incident : L'unité de disque dur émet un cliquetis par intermittence. Solution : Ce bruit se produit : – Lorsque l'unité de disque dur accède aux données ou cesse d'y accéder. – Lorsque vous transportez l'unité de disque dur. – Lorsque vous transportez l'ordinateur. Il s'agit d'une caractéristique normale du disque dur et non d'un défaut. • Incident : L'unité de disque dur ne fonctionne pas. Solution : Dans le menu Boot de ThinkPad Setup, assurez-vous que le disque dur figure dans la liste Boot priority order. Si l'unité figure dans la liste Excluded from boot order, elle est désactivée. Sélectionnez l'entrée correspondante dans la liste et appuyez sur Maj + 1. L'entrée est alors déplacée dans la liste Boot priority order. • Incident : Après avoir défini un mot de passe d'accès au disque dur, vous avez placé l'unité de disque dur dans un autre ordinateur. Vous ne pouvez plus déverrouiller le mot de passe d'accès au disque dur. Solution : L'ordinateur prend en charge un algorithme étendu de mot de passe. Il se peut qu'un ordinateur moins récent que le vôtre ne prenne pas en charge cette fonction de sécurité.
Solution : Faites appel à l'outil de défragmentation de disque sous Windows pour accéder plus rapidement aux données. Chapitre 9. Résolution des incidents informatiques
– Le connecteur de l'unité est correctement branché sur l'ordinateur. Si vous utilisez une unité dotée d'une baie pour l'installation de l'unité, assurez-vous que cette unité est bien branchée sur l'ordinateur et qu'elle fonctionne correctement. – Le plateau de l'unité est bien fermé. – Les pilotes de périphériques sont correctement installés. • Incident : L'unité émet un bruit lors de la lecture du CD, du DVD ou du disque CD-RW. Solution : Si le disque n'est pas correctement inséré sur le pivot central de l'unité, il risque de frotter contre le capot de l'unité et de faire du bruit. Assurez-vous que le disque est correctement chargé dans l'unité. • Incident : Le plateau de l'unité ne s'ouvre pas, même lorsque vous appuyez sur le bouton d'éjection. Solution : Lorsque l'ordinateur n'est pas sous tension, le fait d'appuyer sur le bouton d'éjection n'ouvre pas le plateau de l'unité. Assurez-vous que l'ordinateur est sous tension et que le connecteur de l'unité est correctement branché sur l'ordinateur. Si le plateau de l'unité ne s'ouvre toujours pas, assurez-vous que l'ordinateur fonctionne correctement et insérez l'extrémité d'un trombone déplié dans l'encoche d'éjection mécanique. Le plateau va s'ouvrir. • Incident : Un support optique (disque CD, DVD ou CD-RW) ne peut pas être lu. Solution : Assurez-vous que le CD, le DVD ou le CD-RW est propre. Si ce n'est pas le cas, nettoyez-le à l'aide d'un kit de nettoyage adapté. Testez un autre CD, DVD ou CD-RW. Si l'ordinateur peut lire un autre disque, le premier disque est sans doute défectueux. Assurez-vous que le disque est chargé sur le pivot central de l'unité avec l'étiquette orientée vers le haut. (Un clic doit se faire entendre.) Assurez-vous que le disque correspond à l'un des formats suivants : – CD audio – CD-ROM ou CD-ROM XA – CD de photo multisession – CD vidéo Solution : Vérifiez que le disque respecte les normes de votre pays. Généralement, les disques respectant ces normes portent un logo sur leur jaquette. Si vous utilisez un disque non conforme, nous ne pouvons garantir ni sa lecture ni la qualité du son. • Incident : L'onglet HD DVD dans le programme WinDVD8 est grisée et ce dernier est inutilisable. Solution : Votre ordinateur ne prend pas en charge les unités HD DVD.
Incident : Une application ne fonctionne pas correctement.
Vérifiez les points suivants : • L'application est compatible avec votre système d'exploitation. • D'autres applications s'exécutent correctement sur l'ordinateur. • Les pilotes de périphérique requis sont installés. • L'application fonctionne lorsqu'elle est exécutée sur d'autres ordinateurs. Si un message d'erreur apparaît lors de l'exécution de l'application, reportez-vous aux manuels fournis avec l'application. Si l'application ne fonctionne toujours pas correctement, prenez contact avec le distributeur ou avec un responsable de la maintenance.
Voici les incidents les plus courants liés aux ports et aux connecteurs.
Solution : Vérifiez que la configuration du dispositif USB, l'affectation des ressources de l'ordinateur et l'installation du pilote de périphérique sont correctes. Puis : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Gestionnaire de périphériques ➙ Contrôleurs de bus USB. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Reportez-vous à la section « Diagnostic des incidents » à la page 95 pour effectuer un test de diagnostic du connecteur USB.
La plupart du temps, vous pouvez résoudre les problèmes liés à votre ordinateur en vous reportant aux explications des codes d'erreur, en exécutant les programmes de diagnostic ou en consultant le site Web Lenovo. Enregistrement de votre ordinateur Pour enregistrer votre ordinateur auprès de Lenovo, cliquez sur Lenovo Support dans l'écran Démarrer. Cliquez sur Enregistrement. Suivez ensuite les instructions qui s'affichent à l'écran. Téléchargement des mises à jour système Le fait de télécharger des logiciels mis à jour peut vous aider à résoudre certains incidents se produisant sur votre ordinateur. Pour télécharger des logiciels mis à jour, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran : http://www.lenovo.com/support Enregistrement des informations Avant de contacter un technicien Lenovo, rassemblez les informations importantes concernant votre ordinateur, indiquées ci-après. Enregistrement des symptômes et des caractéristiques de l'incident Rassemblez les réponses aux questions ci-dessous avant d'appeler l'assistance technique. Ainsi, vous pourrez obtenir de l'aide le plus rapidement possible. • Quelle est la nature de l'incident ? Est-il continuel ou ponctuel ? • Est-ce qu'un message d'erreur apparaît ? Quel est le code d'erreur, le cas échéant ? • Quel système d'exploitation utilisez-vous ? Quelle version ? • Quelles applications étaient en cours de fonctionnement au moment de l'incident ? • Pouvez-vous reproduire l'incident ? Si oui, comment ? Enregistrement des informations système L'étiquette indiquant le numéro de série se trouve sur la face inférieure de votre ordinateur. Notez le type de votre machine et son numéro de série. • Quel est le nom du produit Lenovo ? • Quel est le type de la machine ? • Quel est son numéro de série ?
Les Service Packs Microsoft constituent la source logicielle la plus actualisée pour les mises à jour de produits Windows. Ils peuvent être téléchargés via le Web (des frais de connexion peuvent être appliqués) ou sont disponibles sur disque. Pour obtenir plus d'informations et accéder à des liens connexes, consultez la page http://www.microsoft.com. Lenovo offre une assistance technique pour l'installation des Service Packs des produits Microsoft Windows préchargés par Lenovo. Pour plus d'informations, prenez contact avec le centre de support client.
De nombreux incidents informatiques peuvent être résolus sans assistance extérieure. Si un incident se produit sur votre ordinateur, consultez en premier lieu la partie relative à l'identification des incidents dans la documentation fournie avec votre ordinateur. Si vous pensez qu'il s'agit d'un incident lié au logiciel, consultez la documentation, y compris les fichiers Readme et les systèmes d'aide, inclus dans le système d'exploitation ou le programme d'application. Les ordinateurs portables ThinkPad sont livrés avec un ensemble de programmes de diagnostic qui permettent d'identifier les incidents liés au matériel. Pour savoir comment utiliser ces programmes de diagnostic, voir « Diagnostic des incidents » à la page 95. Les informations de résolution des incidents et les programmes de diagnostic peuvent indiquer que vous devez utiliser des pilotes de périphériques complémentaires ou mis à jour ou d'autres logiciels. Vous pouvez consulter les informations techniques les plus à jour et télécharger les pilotes de périphérique et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support.
Des informations relatives au site Web du support Lenovo sont disponibles à l'adresse suivante : http://www.lenovo.com/support Ce site Web contient les informations du support les plus récentes sur les sujets suivants : • Pilotes et logiciels • Solutions de diagnostic • Garantie de produit et service • Détail du produit et des pièces • Manuels et guides d'utilisation • Base de connaissances et foire aux questions
• Réparation matérielle - S'il s'avère que l'incident provient d'un matériel Lenovo sous garantie, un personnel de maintenance qualifié est disponible pour assurer le niveau de service adéquat. • Gestion de modifications techniques - Occasionnellement, il peut arriver que des modifications postérieures à la vente d'un produit soient nécessaires. Lenovo ou votre revendeur, s'il est agréé par Lenovo, effectuera les modifications techniques (EC) applicables à votre matériel. Les éléments suivants ne sont pas couverts par la garantie : • Remplacement ou utilisation de pièces non fabriquées pour ou par Lenovo, ou pièces non garanties par Lenovo
• Changements, modifications ou mises à niveau des pilotes de périphérique Installation et maintenance de systèmes d'exploitation réseau (NOS) Installation et la maintenance des programmes d'application
Déclaration de garantie et Guide de configuration fournis avec votre ordinateur. Lors de l'appel, restez si possible à proximité de votre ordinateur au cas où le technicien devrait vous fournir des indications permettant de résoudre l'incident. Avant d'effectuer l'appel, vérifiez que vous avez téléchargé les pilotes les plus récents et les dernières mises à jour système, exécuté les tests de diagnostic et noté les informations nécessaires. Avant d'appeler notre service d'assistance, munissez-vous des informations suivantes : • Type et modèle de machine • Numéros de série de votre ordinateur, de votre écran et des autres composants, ou votre preuve d'achat • Description de l'incident survenu • Libellé exact des messages d'erreur • Informations liées à la configuration matérielle et logicielle du système Numéros de téléphone Pour obtenir la liste des numéros de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur. Remarque : Ces numéros de téléphone sont susceptibles d'être modifiés sans préavis. Les derniers numéros de téléphone sont disponibles à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.
Si vous voulez étendre les fonctions de votre ordinateur, Lenovo dispose d'un certain nombre d'accessoires et de mises à niveau de matériel pour satisfaire vos besoins. Ces options comprennent des modules
Pour effectuer vos achats auprès de Lenovo, accédez au site Web suivant : http://www.lenovo.com/accessories/services/index.html
Pendant et après la période de garantie, vous pouvez acheter des services complémentaires, tels que l'assistance pour les matériels, les systèmes d'exploitation et les programmes d'application Lenovo et non Lenovo, des services de configuration réseau, des services de réparation pour le matériel ayant fait l'objet de mises à niveau ou d'extensions, et des services d'installation personnalisés. La disponibilité et le nom des services peuvent varier selon les pays. Pour plus d'informations sur ces services, accédez au site Web suivant : http://www.lenovo.com/accessories/services/index.html
• A la norme 802.11b/g, 802.11a/b/g ou 802.11n version 2.0 sur les réseaux locaux sans fil, telle que définie et approuvée par l'Institute of Electrical and Electronics Engineers • A la certification WiFi telle que définie par Wi-Fi Alliance. Le dispositif Bluetooth est conçu pour fonctionner avec tout autre produit Bluetooth respectant les spécifications Bluetooth 4.0 définies par la norme Bluetooth SIG. Les profils suivants sont pris en charge par les dispositifs Bluetooth : • Advanced Audio Distribution Profile (A2DP) • Audio/Video Control Transport Protocol (AVCTP) • Audio/Video Distribution Transport Protocol (AVDTP) Dans certaines situations ou certains environnements, l'utilisation de cartes sans fil intégrées peut être restreinte par le propriétaire du bâtiment ou les responsables de l'entreprise. Il peut s'agir, par exemple, des situations et des lieux suivants : • Utilisation de cartes intégrées pour réseau sans fil dans des avions ou en milieu hospitalier, à proximité de pompes à essence, de zones présentant un risque d'explosion par amorçage d'un éventuel dispositif électro-explosif (détonateur électrique), de personnes porteuses de dispositifs médicaux électroniques ou d'implants tels que des stimulateurs cardiaques. • Dans tout autre environnement où le risque d'interférence avec d'autres appareils ou services est perçu ou identifié comme dangereux. Si vous ne connaissez pas les règles relatives à l'utilisation d'appareils sans fil qui sont en vigueur dans un lieu spécifique (un aéroport ou un hôpital, par exemple), il est recommandé de demander une autorisation d'utilisation de cartes sans fil intégrées avant de mettre l'ordinateur sous tension.
Les ordinateurs portables ThinkPad disposent d'un système d'antennes sans fil UltraConnect™ intégré à l'affichage pour une réception optimale, permettant ainsi une communication sans fil où que vous soyez.
Si votre ordinateur est fourni sans le document Regulatory Notice, ce dernier est disponible sur le site Web à l'adresse suivante : http://www.lenovo.com/ThinkPadUserGuides.
L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'exception des pays sous embargo recensés dans la liste EAR E1.
Les informations suivantes concernent le ThinkPad S230u, type de machine 3347.
(FCC) [Etats-Unis] This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Directive de l'Union européenne relative à la conformité électromagnétique This product is in conformity with the protection requirements of EU Council Directive 2004/108/EC on the approximation of the laws of the Member States relating to electromagnetic compatibility. Lenovo cannot accept responsibility for any failure to satisfy the protection requirements resulting from a non-recommended modification of the product, including the installation of option cards from other manufacturers. Avis de conformité VCCI à la règlementation pour la classe B (Japon)
Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pas mettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récupération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur les équipements portant la marque DEEE, consultez le site Web suivant : http://www.lenovo.com/recycling.
Collecte et recyclage d'un ordinateur ou d'un écran Lenovo usagé Si vous devez mettre au rebut un ordinateur ou un écran Lenovo appartenant à la société qui vous emploie, vous devez vous conformer à la Loi pour la promotion de l'utilisation efficace des ressources. Les ordinateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par un organisme public local. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, par le biais de ses services de collecte et de recyclage des PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usagés. Pour plus d'informations, visitez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com/services_warranty/jp/ja/recycle/pcrecycle/.
Une pile au lithium en forme de bouton est installée sur la carte mère de votre ordinateur Lenovo afin d'alimenter l'horloge système lorsque l'ordinateur est hors tension ou déconnecté de la source d'alimentation principale. Si vous voulez la remplacer par une nouvelle pile, prenez contact avec votre revendeur ou adressez une demande de réparation à Lenovo. Si vous utilisez un ordinateur Lenovo chez vous et que vous devez mettre au rebut une pile au lithium, vous devez vous conformer à la réglementation locale en vigueur. Mise au rebut des blocs de batteries usagées des ordinateurs portables Lenovo Votre ordinateur portable Lenovo est doté d'un bloc de batteries rechargeable au lithium-ion ou aux hydrures métalliques de nickel. Si vous utilisez un ordinateur portable Lenovo dans le cadre de votre travail en entreprise et que vous devez mettre au rebut un bloc de batteries, contactez la personne appropriée auprès des ventes, du marketing ou de la maintenance Lenovo et suivez ses instructions. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/. Si vous utilisez un Lenovo chez vous et que vous devez mettre au rebut un bloc de batteries, vous devez vous conformer à la réglementation locale en vigueur. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/.
Declarações de Reciclagem no Brasil Descarte de um Produto Lenovo Fora de Uso Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local. A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.
Européenne 2006/66/CE sur les piles, les accumulateurs et les piles/accumulateurs usagés. Cette directive, applicable à l'ensemble de l'Union européenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés. Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas être jetées, mais récupérés en fin de vie, conformément à cette directive. Conformément à la Directive européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l’étiquette peut représenter le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas les mettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment
Energy) qui a pour but d'économiser de l'argent et de protéger l'environnement par le biais de produits et de pratiques efficaces. Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Les ordinateurs Lenovo du type suivant portant le logo ENERGY STAR, ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs. 3347 En utilisant des produits labellisés ENERGY STAR et en profitant des fonctions d'économie d'énergie de votre ordinateur, vous participez à l'effort de réduction de la consommation d'électricité. Une consommation réduite en électricité peut permettre des économies au niveau de votre budget, participe à la protection de l'environnement et réduit les émissions de gaz à effet de serre. Pour plus d'informations sur ENERGY STAR, accédez au site Web suivant : http://www.energystar.gov Lenovo vous encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, Lenovo a prédéfini les fonctions de gestion de la consommation pour prendre effet dès que votre ordinateur est inactif pendant un certain temps : Mode de gestion de l'alimentation : économiseur d'énergie (paramètres lorsque l'appareil est branché sur le boîtier d'alimentation) • Arrêt de l'écran : au bout de 10 minutes • Mise en veille de l'ordinateur : au bout de 20 minutes • Paramètres avancés d'alimentation : – Arrêt des disques durs : au bout de 15 minutes – Hibernation : jamais
La fonction Wake on LAN est activée lors de la livraison de votre ordinateur Lenovo et reste valide même si l'ordinateur entre en mode veille. Si vous n'avez pas besoin que la fonction Wake on LAN soit activée lorsque l'ordinateur est en mode veille, vous pouvez réduire la consommation électrique et prolonger la durée de veille en désactivant la fonction Wake on LAN pour le mode veille. Pour désactiver le paramètre Wake on LAN en mode veille, procédez comme suit : 1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Panneau de configuration.
Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations contenues dans ce document n'affectent ni ne modifient les garanties ou les spécifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations contenues dans ce document ont été obtenues dans des environnements spécifiques et sont présentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé. Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies. Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent en aucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité. Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résulter d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.
Notice Facile
