THINKPAD TWIST S230U (N3C27FR) - Ordinateur portable convertible LENOVO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Ordinateur portable convertible
Processeur	Intel Core i5-3317U (2 cœurs, jusqu'à 2.6 GHz)
RAM	4 Go DDR3
Stockage	128 Go SSD
Écran	12,5 pouces, résolution 1366 x 768 pixels, tactile
Carte graphique	Intel HD Graphics 4000
Système d'exploitation	Windows 8 Pro (préinstallé)
Connectivité	Wi-Fi 802.11 a/b/g/n, Bluetooth 4.0
Ports	2 x USB 3.0, 1 x USB 2.0, HDMI, lecteur de carte SD
Dimensions approximatives	305 x 210 x 20 mm
Poids	1,58 kg
Type de batterie	Batterie lithium-ion 3 cellules
Autonomie de la batterie	Jusqu'à 6 heures
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité modérée, certaines pièces peuvent être remplacées par un technicien qualifié
Sécurité	Protection par mot de passe, lecteur d'empreintes digitales (selon modèle)
Informations générales	Conçu pour une utilisation professionnelle, robuste et léger

FOIRE AUX QUESTIONS - THINKPAD TWIST S230U (N3C27FR) LENOVO

Comment réinitialiser mon Lenovo ThinkPad Twist S230u ?

Pour réinitialiser votre Lenovo ThinkPad Twist S230u, éteignez l'ordinateur, puis maintenez enfoncé le bouton de réinitialisation ou appuyez sur le bouton d'alimentation pendant 10 secondes. Ensuite, allumez l'ordinateur et appuyez sur F11 pour accéder aux options de récupération.

Mon écran tactile ne fonctionne pas, que faire ?

Vérifiez d'abord si les pilotes de l'écran tactile sont à jour. Allez dans le Gestionnaire de périphériques, recherchez l'écran tactile, faites un clic droit et sélectionnez 'Mettre à jour le pilote'. Si cela ne fonctionne pas, redémarrez l'ordinateur.

Comment augmenter la mémoire RAM de mon Lenovo ThinkPad Twist S230u ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur, retirez la batterie et le panneau arrière. Insérez la nouvelle barrette de RAM dans le slot disponible, puis remettez le panneau et la batterie. Rallumez l'ordinateur.

Que faire si mon ordinateur ne démarre pas ?

Vérifiez que l'ordinateur est bien chargé et que le chargeur fonctionne. Essayez de démarrer en mode sans échec en appuyant sur F8 au démarrage. Si le problème persiste, envisagez de contacter le support technique.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez les ventilateurs avec de l'air comprimé et évitez d'utiliser l'ordinateur sur des surfaces molles. Si le problème persiste, vérifiez si le système de refroidissement fonctionne correctement.

Comment restaurer mon Lenovo ThinkPad Twist S230u aux paramètres d'usine ?

Pour restaurer votre ordinateur aux paramètres d'usine, accédez aux Paramètres, puis à 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions à l'écran.

Mon clavier ne répond pas, que faire ?

Vérifiez si le clavier est bien connecté et redémarrez l'ordinateur. Si le problème persiste, essayez de désinstaller le pilote du clavier dans le Gestionnaire de périphériques et redémarrez pour le réinstaller automatiquement.

Comment mettre à jour le BIOS de mon Lenovo ThinkPad Twist S230u ?

Visitez le site Web de Lenovo pour télécharger la dernière version du BIOS. Suivez les instructions fournies pour créer une clé USB bootable et mettre à jour le BIOS en démarrant à partir de cette clé.

Comment améliorer la durée de vie de la batterie ?

Pour améliorer la durée de vie de la batterie, réduisez la luminosité de l'écran, désactivez le Wi-Fi et le Bluetooth lorsque non utilisés, et fermez les applications inutilisées. Vous pouvez également envisager d'utiliser le mode d'économie d'énergie.

MODE D'EMPLOI THINKPAD TWIST S230U (N3C27FR) LENOVO

Remarques : Avant d'utiliser le presente document et le produit associé, prenez connaissance des informations suivantes :

• Consignes de sécurité, Déclaration de garantie et Guide de configuration
  Regulatory Notice
• « Consignes de sécurité » à la page vi
  Annexe D « Remarques » à la page 131

Les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration et Regulatory Notice sont disponibles sur le site Web. Pour les consulter, accédez à la page http://www.lenovo.com/ThinkPadUserGuides, cliquez sur User Guides & Manuals (Manuels et guides d'utilisation), puis suivez les instructions à l'écran.

Deuxieme edition (Decembre 2012)

Copyright Lenovo 2012.

REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : Si les données ou les logiciels sont fournis conformément à un contrat General Services Administration ( GSA ), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n°GS-35F-05925.

Table des matieres

A litre en premier v

Consignes de sécurité. vi

Conditions nécessitant une intervention immédiate. vii

Consignes de sécurité . vii

Chapitre 1. Présentation du produit. . . 1

Localisation des commandes, des connecteurs et des voyants de l'ordinateur. 1

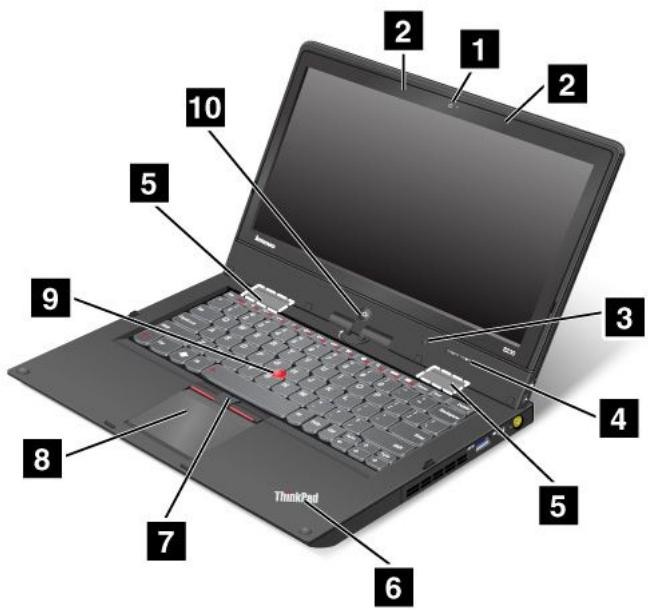

Vue avant. 1

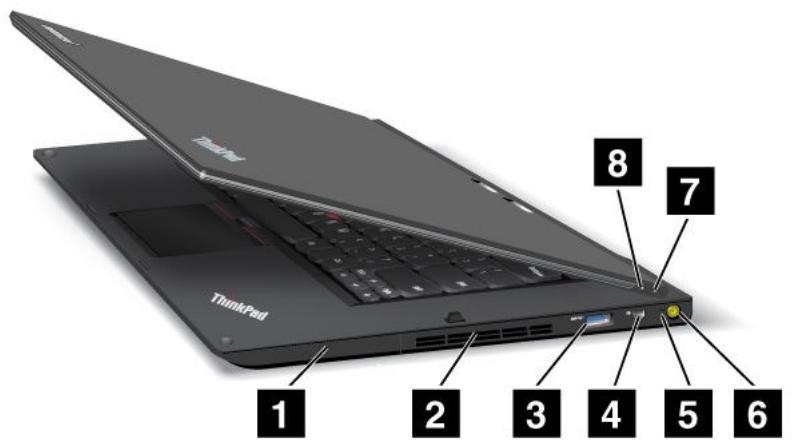

Vuelcotoedroit. 3

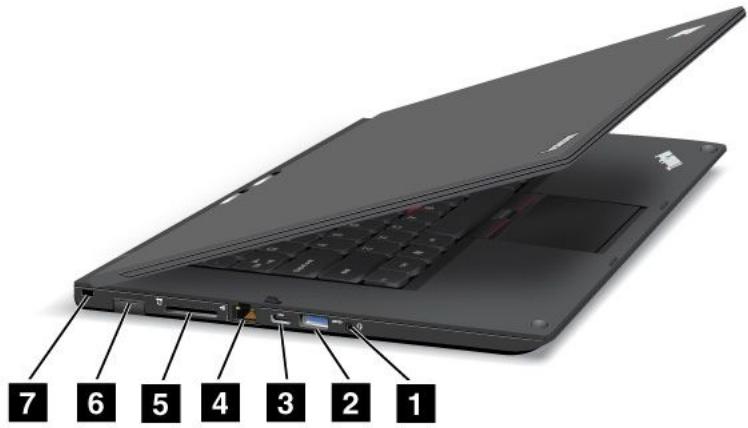

Vue du cote gauche. 4

Vue du dessous 6

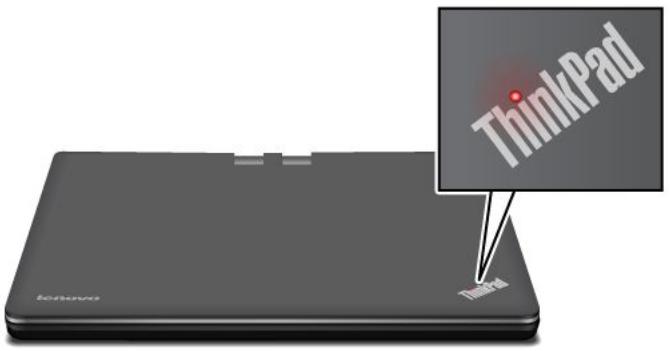

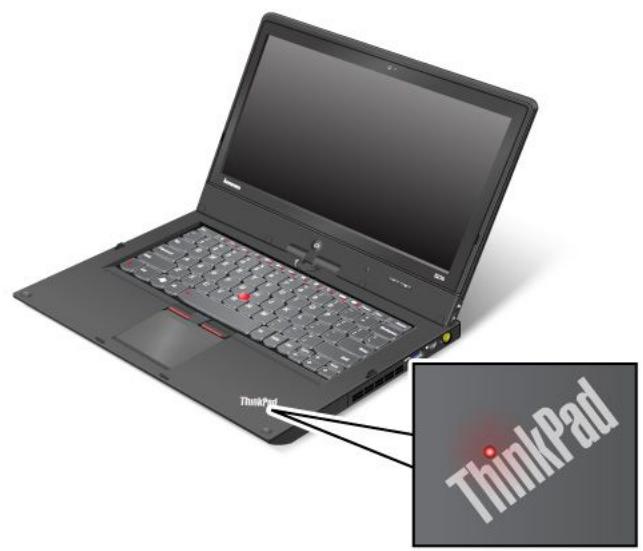

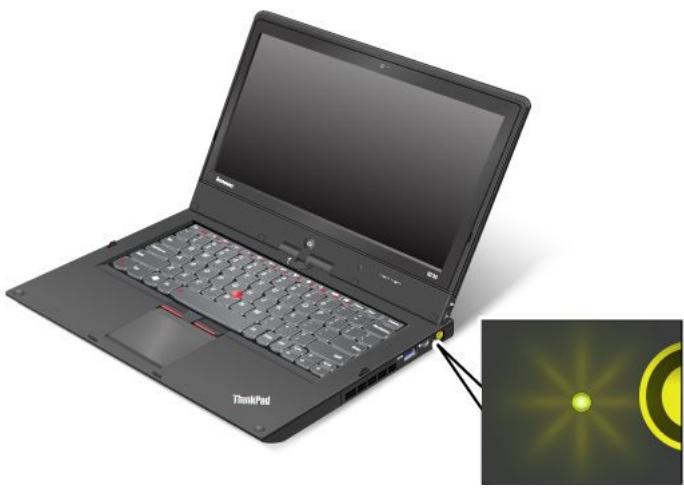

Voyants d'etat 7

Localisation des informations importantes relatives au produit 8

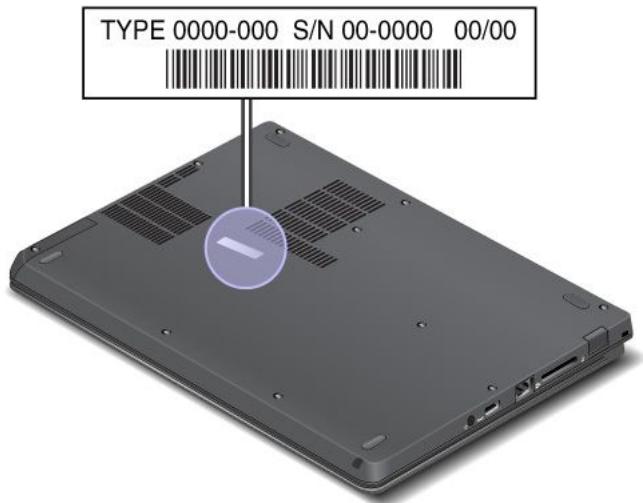

Type de machine et étiquette de modèle. 8

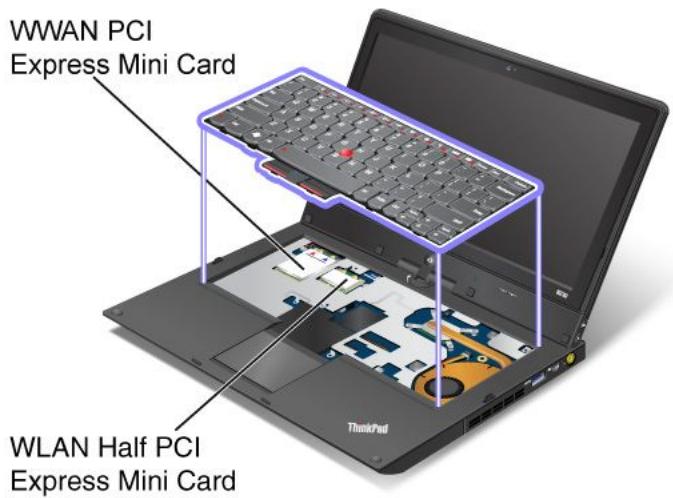

Etiquette d'identification FCC et numero de certification IC 9

Fonctions. 9

Spcifications 10

Environnement d'exploitation 11

Programmes Lenovo 11

Chapitre 2. Utilisation de votre ordinateur 15

Enregistrement de votre ordinateur. 15

Mode Tablette graphique 17

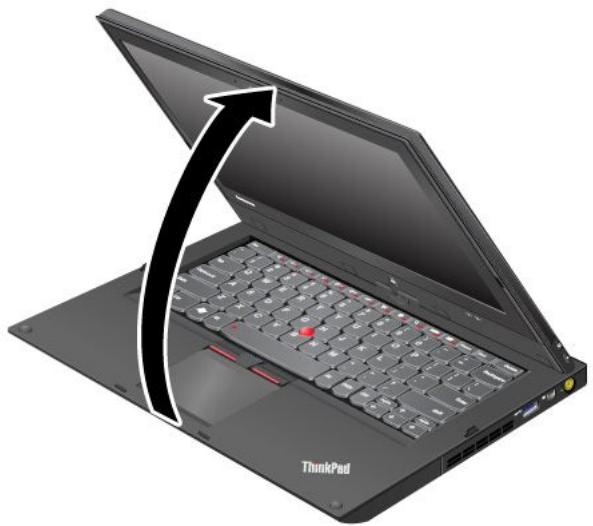

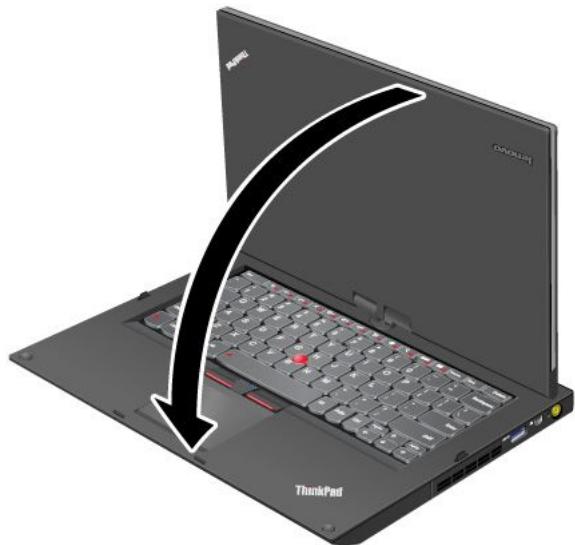

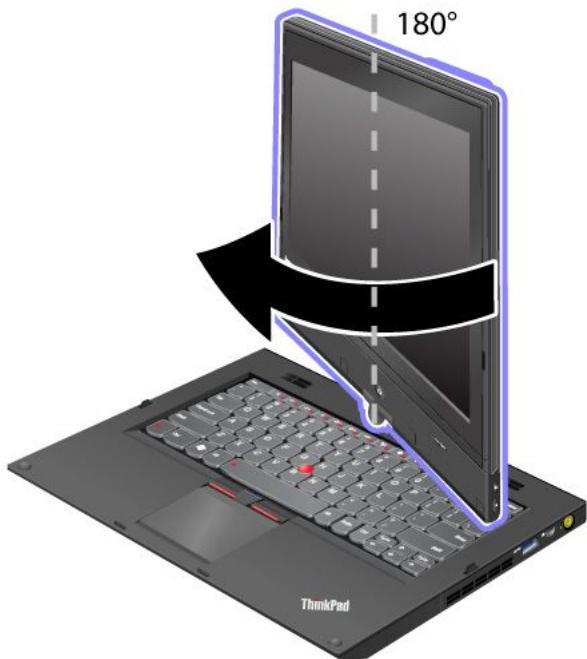

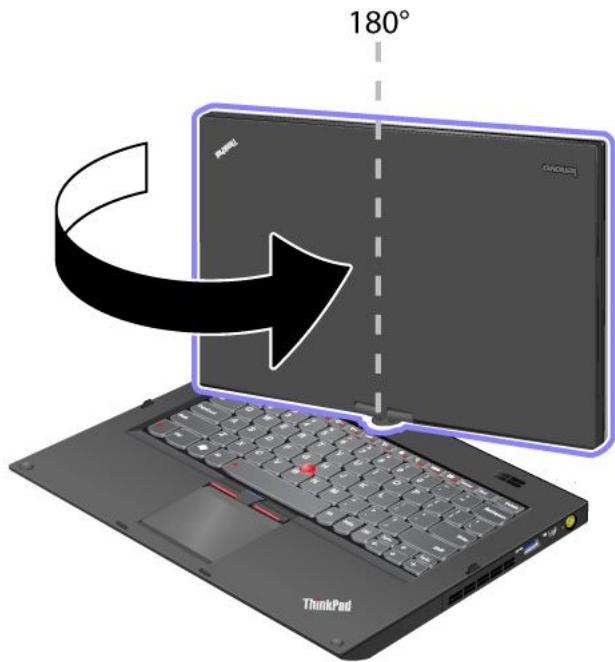

Utilisation du mode Tablette graphique 17

Utilisation de I'ecran multitactile 19

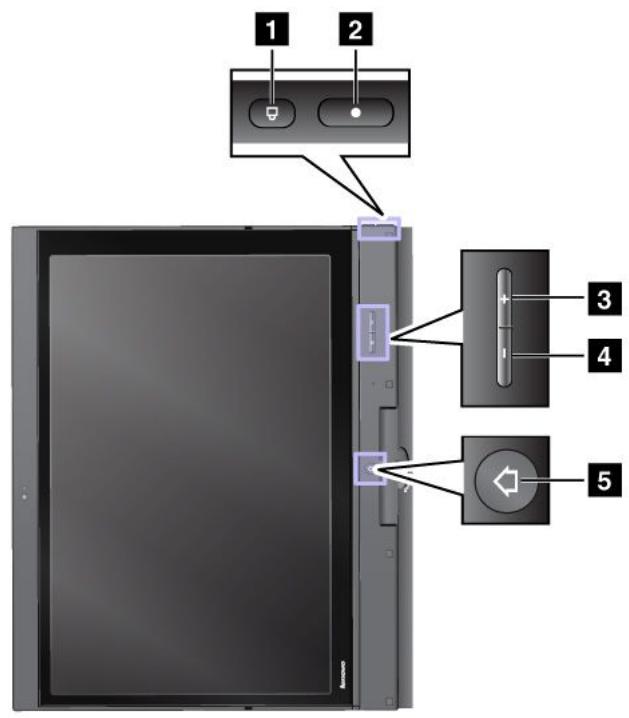

Utilisation des boutons de la tablette graphique. 21

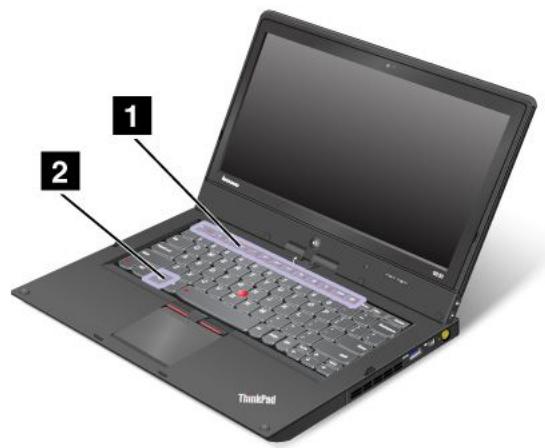

Touches et boutons spéciaux 22

Utilisation du dispositif de pointage du curseur UltraNav 23

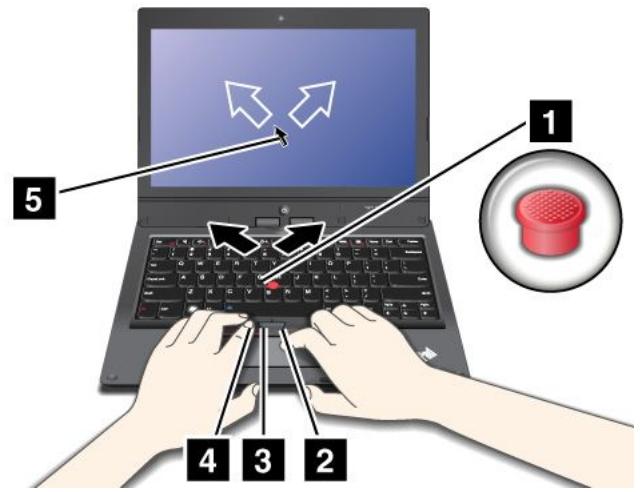

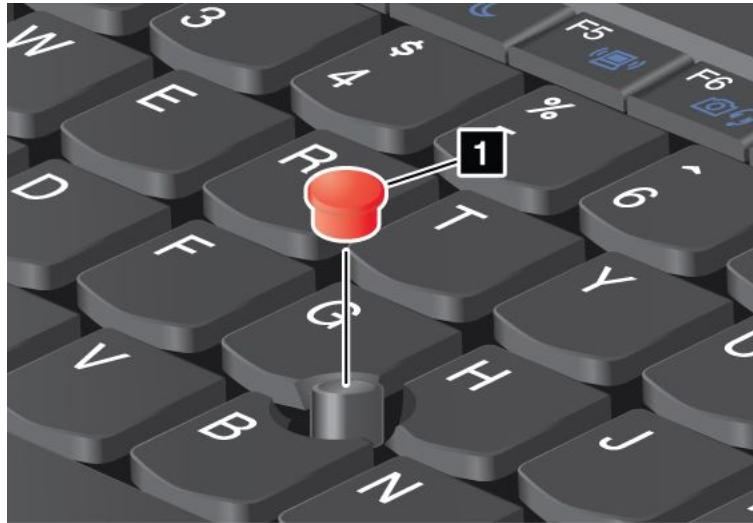

Utilisation du dispositif de pointage du curseur TrackPoint. 24

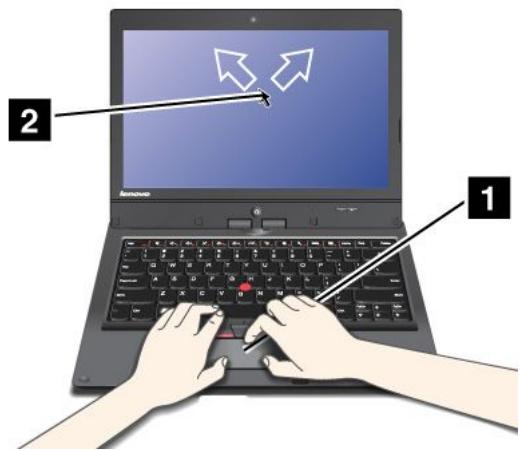

Utilisation du pavé tactile. 26

Désactivation du dispositif de pointage UltraNav 26

Ajouter l'icone UltraNav dans la zone de notification Windows 26

Gestion de l'alimentation. 27

Utilisation de l'alimentation par batterie 27

Utilisation du boitier d'alimentation 28

Gestion des modes de gestion de l'alimentation 28

Modes d'économie d'énergie 28

Connexion au reseau 29

Connexions Ethernet 29

Connexions sans fil 30

Présentations et multimédia 31

Modification des paramètres d'affichage. 31

Utilisation d'un écran externe 32

Utilisation d'un projecteur 33

Utilisation des dispositifs audio 33

Utilisation de la camera intégrée. 34

Utilisation d'une carte mémoire 35

Insertion d'une carte mémoire 35

Retrait d'une carte mémoire. 35

Chapitre 3. Vous et votre ordinateur . 37

Accessibilité et comport 37

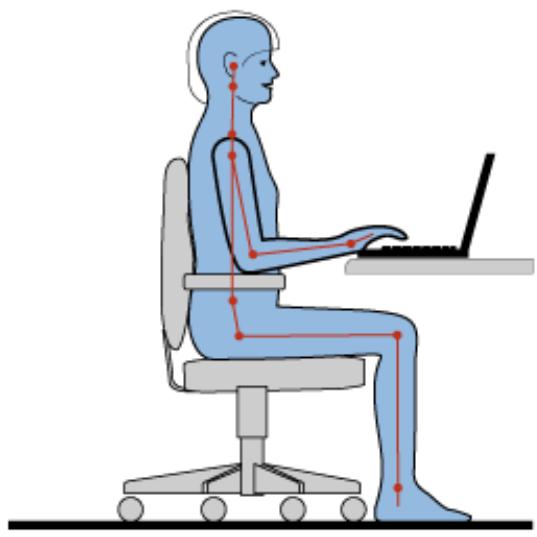

Ergonomie 37

Confort. 38

Informations d'accessibilité 39

Voyager avec votre ThinkPad 39

Conseils pour voyageer 39

Accessoires de voyage 40

Chapitre 4. Sécurité 41

Installation d'un antivol 41

Utilisation de mots de passer 41

Mots de passer et mode veille 41

Saisie demotsde passe. 41

Mot de passer à la mise sous tension 42

Mots de passer d'accès au disque dur. 42

Mot de passage superviseur 45

Sécurité du disque dur 47

Configuration du processeur de sécurité 48

Consignes de suppression de données du disque dur ou de l'unité SSD 49

Utilisation de pare-feu. 49

Protection des données contre les virus. 49

Chapitre 5. Présentation générale de la récapuration 51

Chapitre 6. Remplacement de périphériques 53

Protectionantistatique 53

Désactivation de la batterie intégrée 53

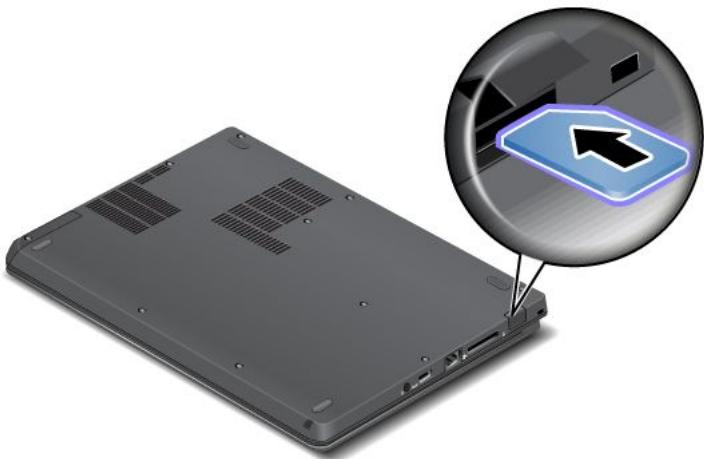

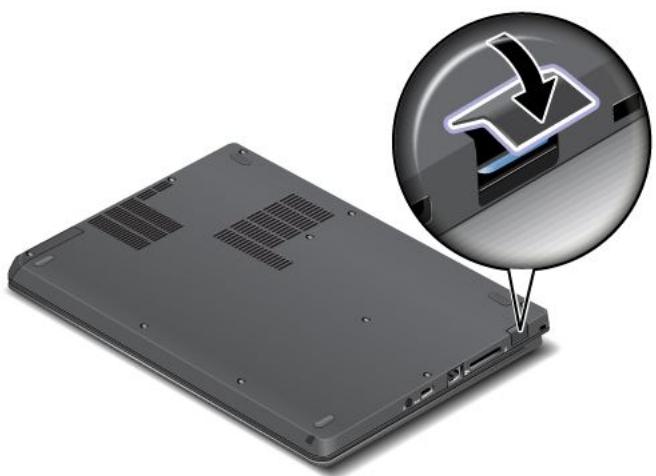

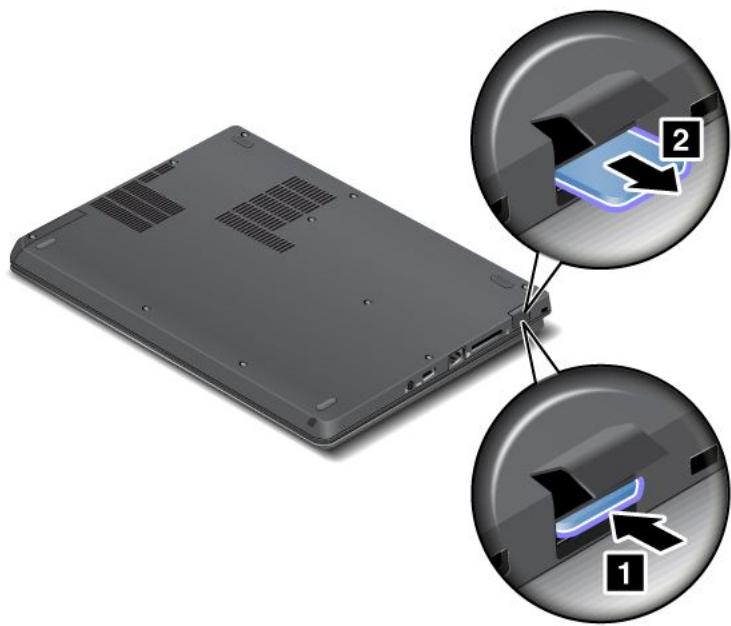

Remplacement de la carte SIM 54

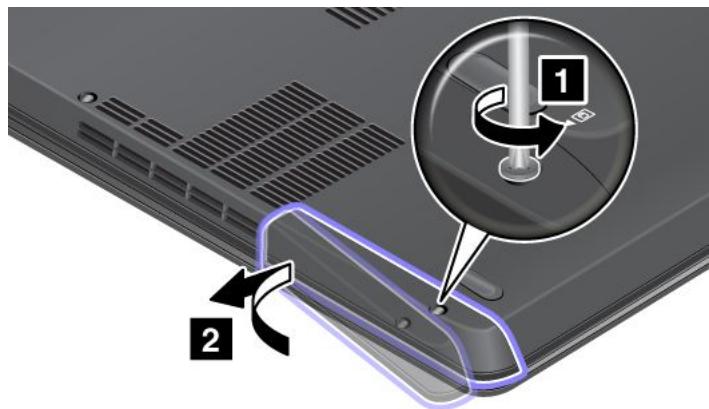

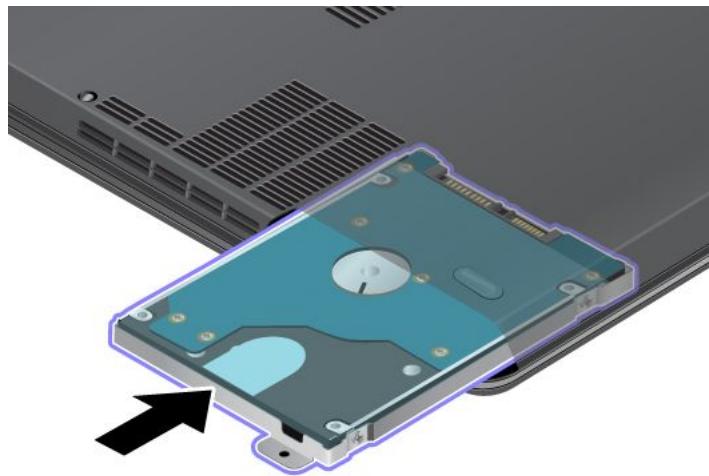

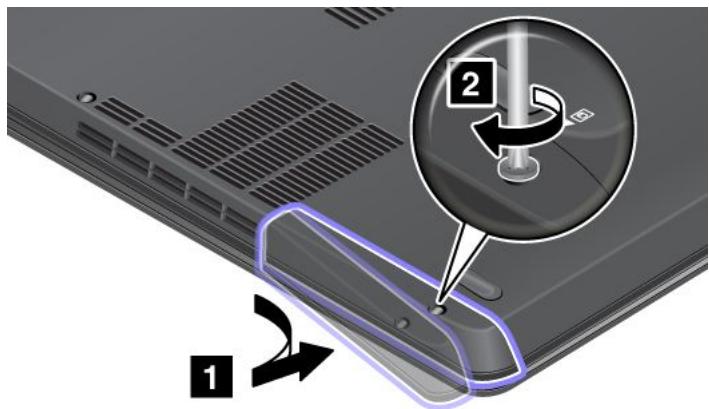

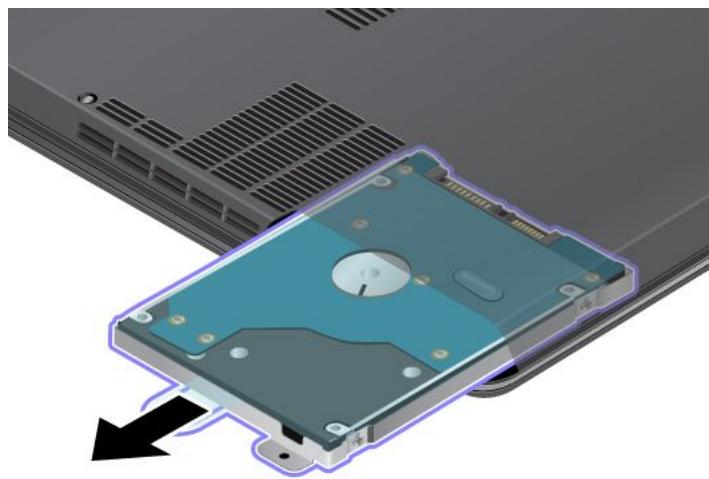

Remplacement de l'unité de disque dur ou de l'unité SSD 56

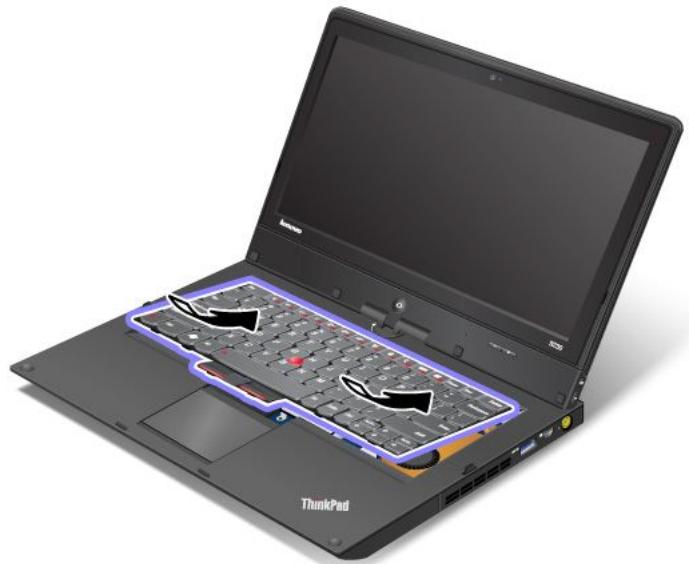

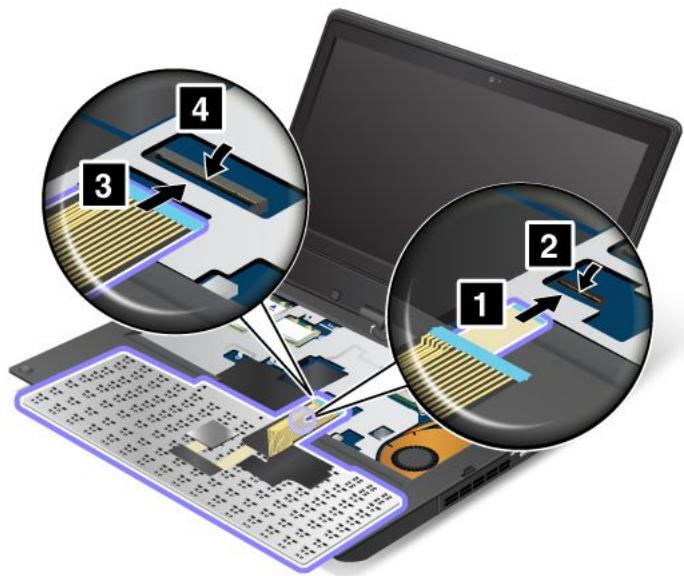

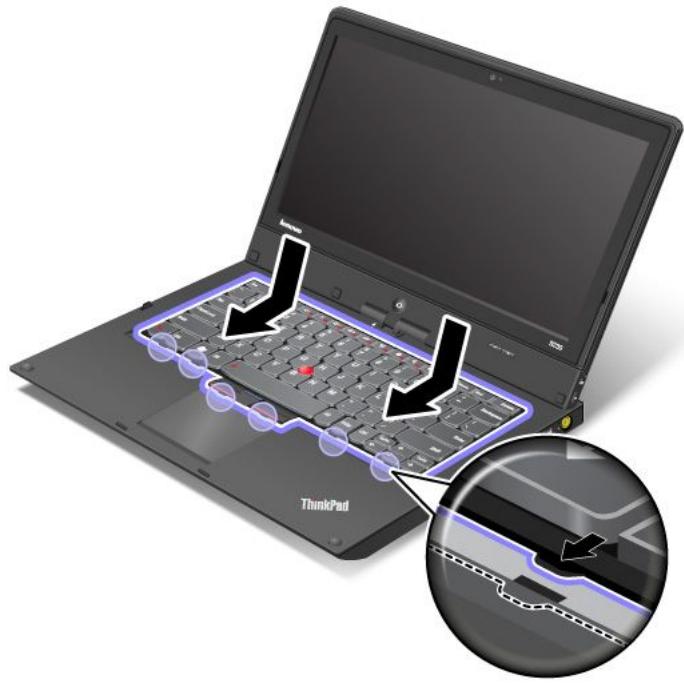

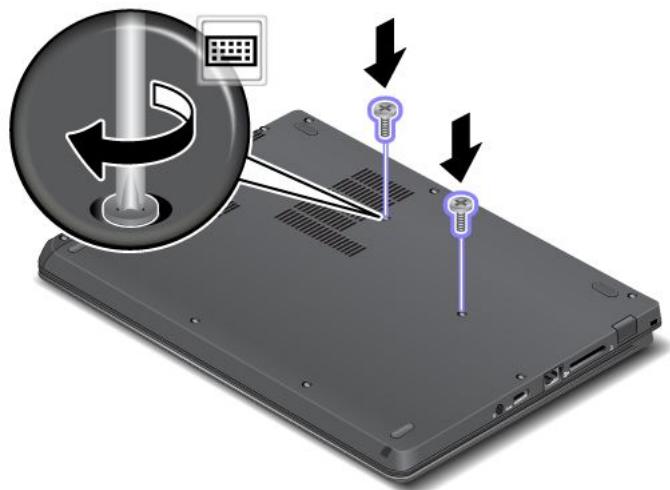

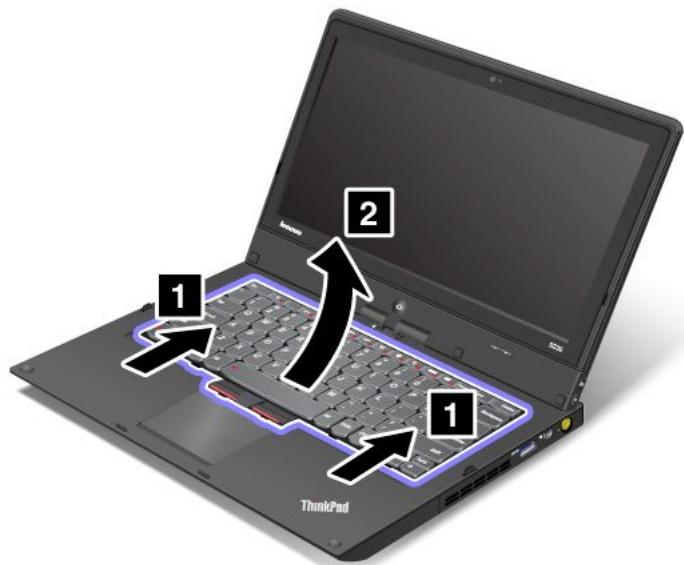

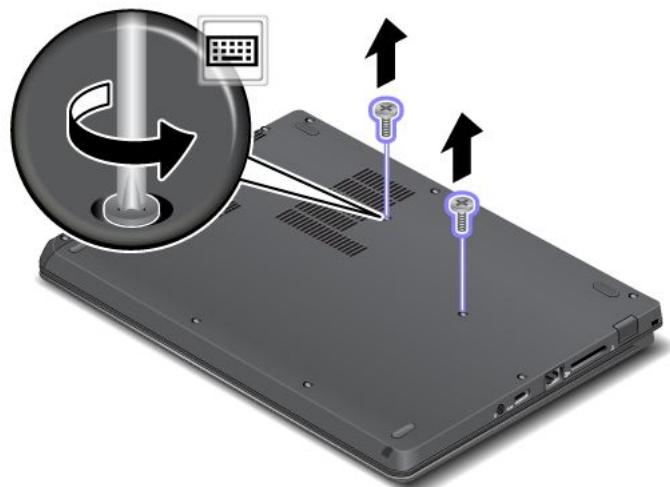

Remplacement du clavier 58

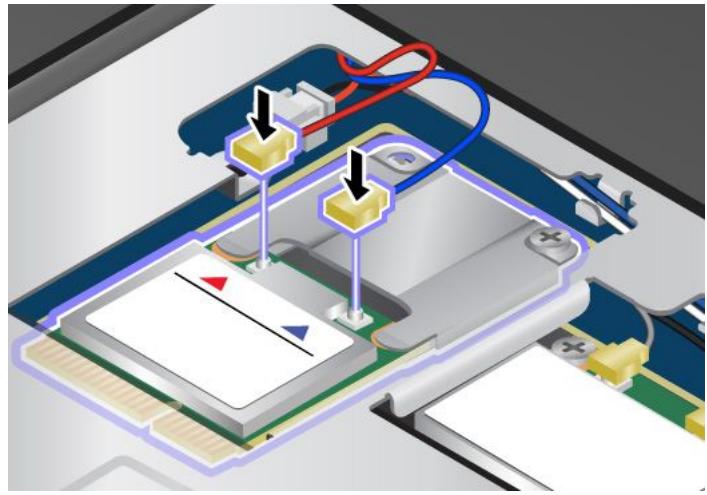

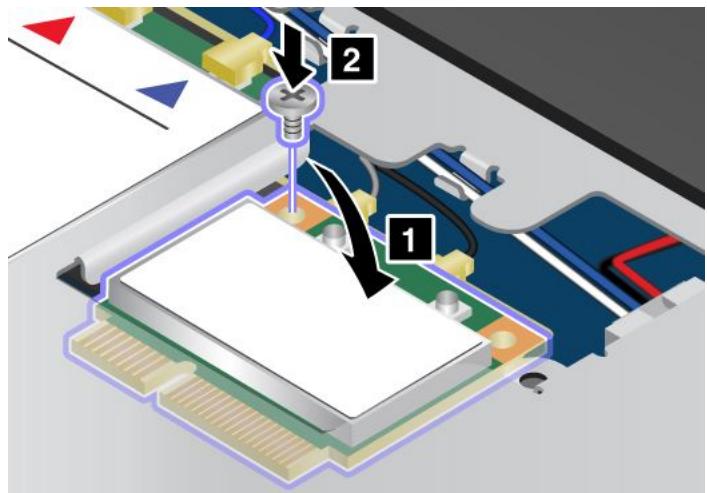

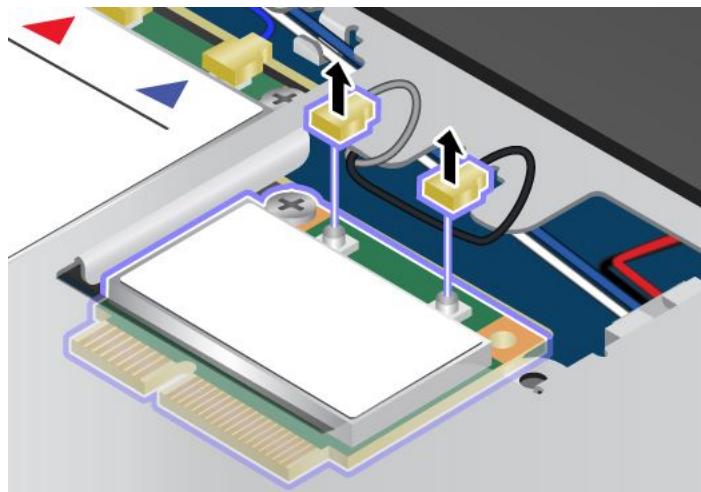

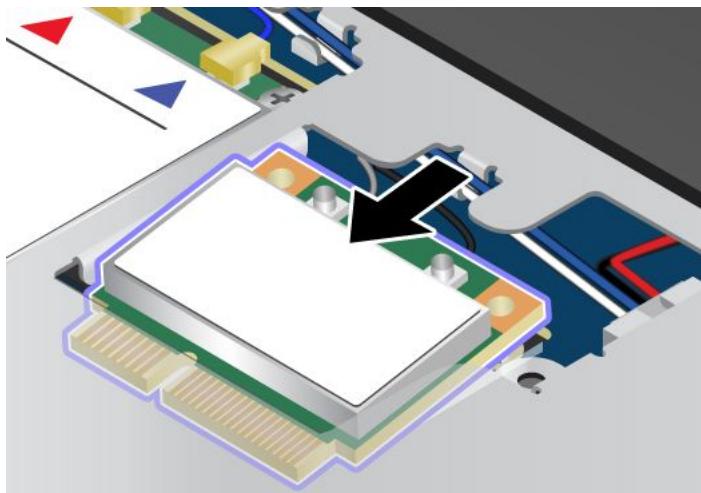

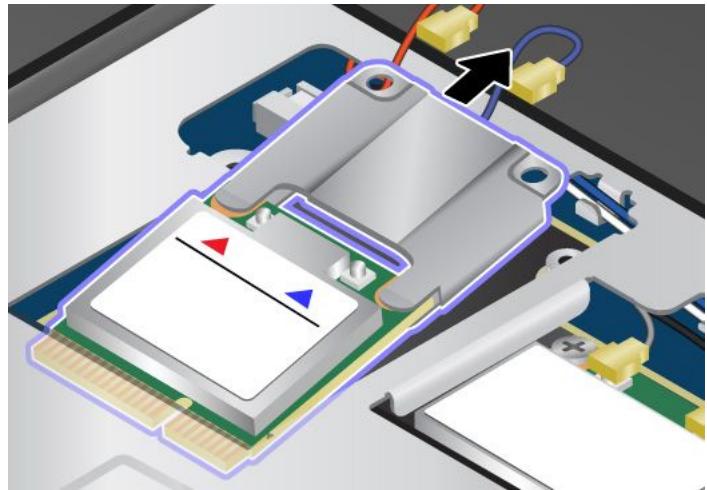

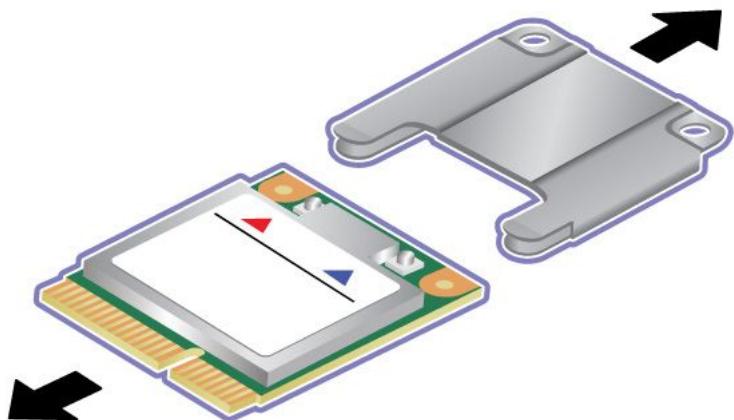

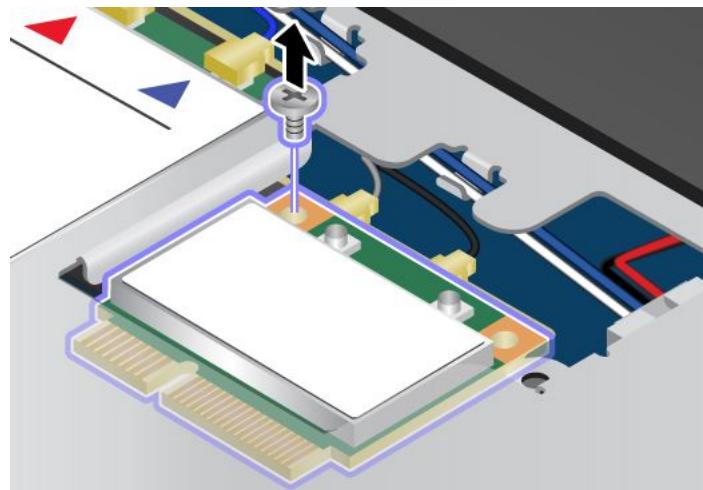

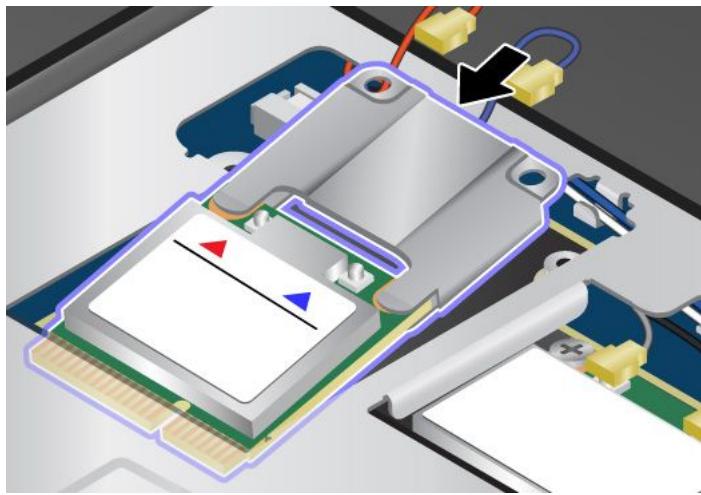

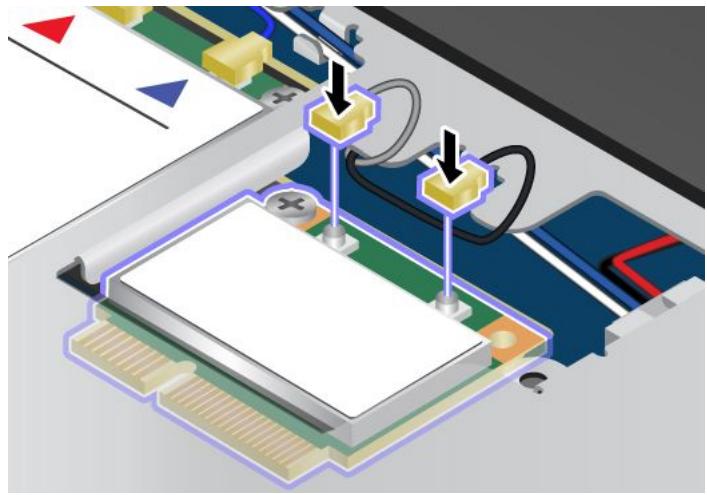

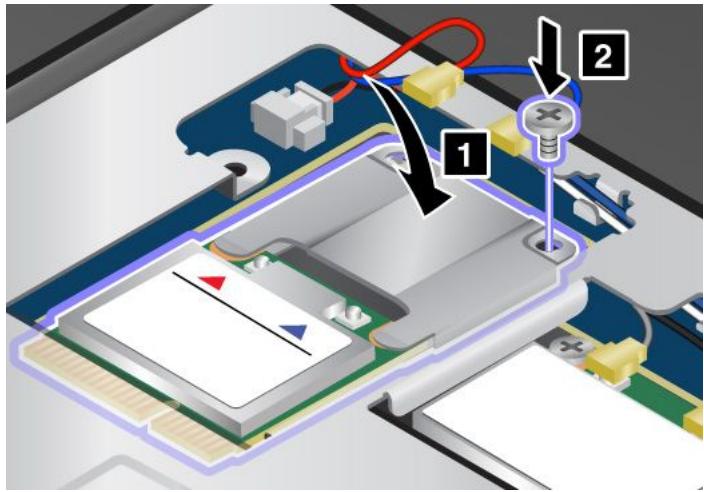

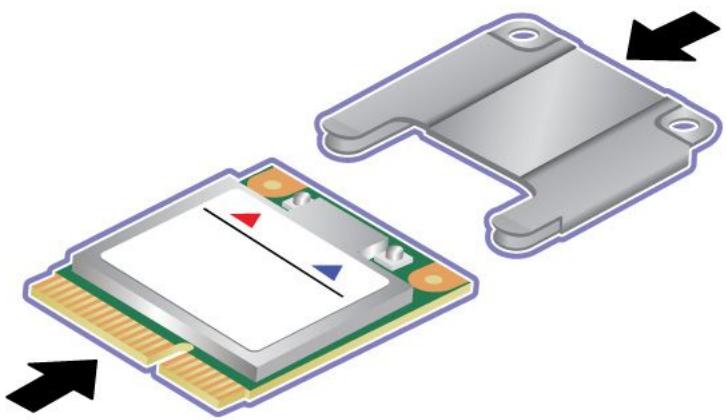

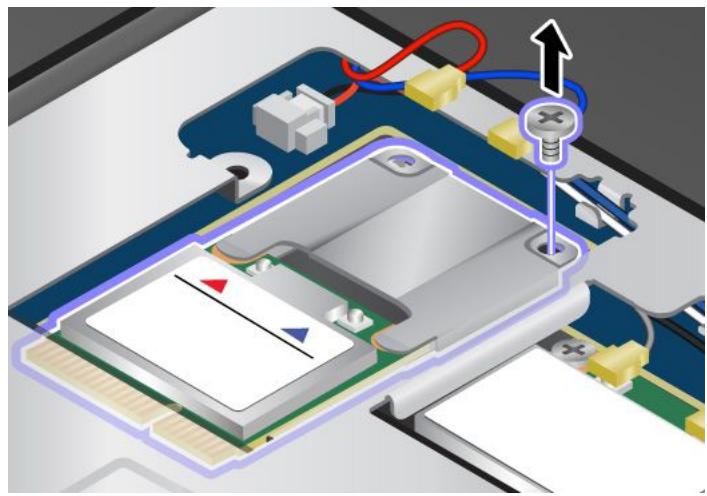

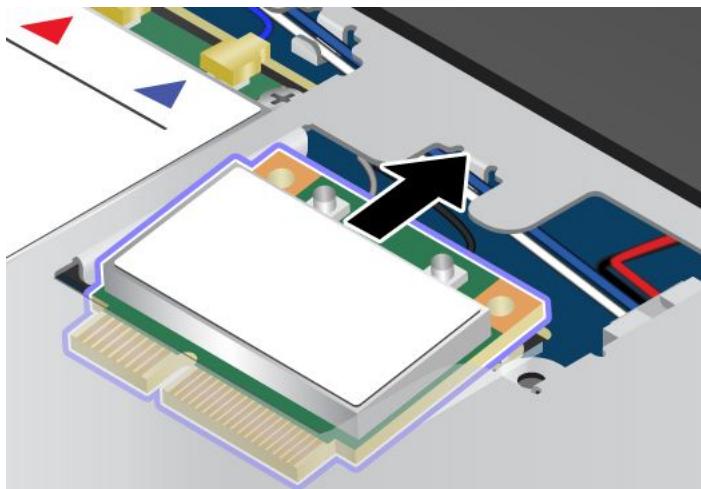

Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil 62

Installation ou remplacement de la carte reseau etendu sans fil. 65

Chapitre 7. Configuration avancée . . 71

Installation d'un nouveau système d'exploitation 71
Installation du système d'exploitation Windows 8 71

Installation de pilotes de périphérique 72

ThinkPad Setup 72

Menu Main 73

Menu Config. 73

Menu Date/Time 78

Menu Security 78

Menu Startup 82

Menu Restart 84

Mise à jour de l'UEFI BIOS système 85

Utilisation de la gestion de systèmes 85

Gestion du système. 85

Définition des fonctions de gestion 86

Chapitre 8. Prévention des incidents 89

Conseils généraux pour la prévention des incidents 89

Veiller à la mise à jour des pilotes de périphérique. 90

Bienutiliservoretordinateur 91

Nettoyage du couvercle de l'ordinateur 92

Chapitre 9. Résolution des incidents informatiques 95

Diagnostic des incidents. 95

Identification et résolution des incidents. 95

Absence de réaction de l'ordinateur 95

Liquide renversé sur le clavier. 96

Messages d'erreur 96

Erreurs sans messages 98

Erreurs et signal sonore 100

Incidents liés au module de mémoire 100

Incidents liés à l'utilisation en réseau . 100

Incidents liés au clavier et aux autres disposits de pointage. 102

Incidents liés à l'écran et aux périhériques multimédia 103

Incidents liés à la batterie et à l'alimentation. 108

Incidents liés aux unités et aux autres unités de stockage. 111

Incident lie à un logiciel 112

Incidents liés aux ports et aux connecteurs. 113

Chapitre 10. Support 115

Avant de prendre contact avec Lenovo 115
Assistance et services. 116
Utilisation des programmes de diagnostic. 116
Site Web du support Lenovo 116
Appeler Lenovo 117
Recherche d'options ThinkPad 117
Achat de services supplémentaires 118

Annexe A. Informations réglementaires 119

Informations liées à la communication sans fil 119

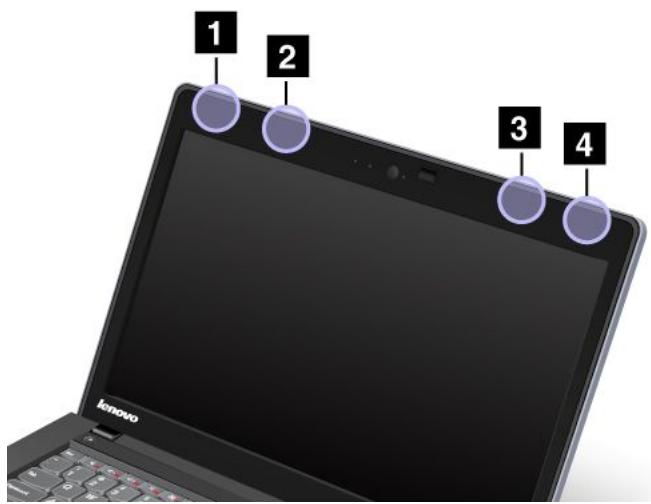

Emplacement des antennes sans fil UltraConnect 120

Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil 121

Avis de classification pour l'exportation 121

Bruits radioélectriques 121

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] 121

Avis de conformité à la réglementation d'Industrie Canada pour la classe B 122

Directive de l'Union europeenne relative à la conformité electromagnétique. 122

Avis de conformité à la réglementation pour la classe B (Allemagne) 122

Avis de conformité à la rigementsation pour la classe B (Corée) 123

Avis de conformité VCCI à la règlementation pour la classe B (Japon) 123

Avis de conformité aux normes japonaises pour les produits qui se branchent sur l'alimentation principale dont l'intensité mesurée est inférieure ou égale à 20 A par phase 123

Taiwan - Informations de maintenance pour les produits Lenovo 123

Annexe B. Déclarations relatives au recyclage et aux DEEE 125

Informations DEEE importantes 125

Déclarations relatives au recyclage pour le Japon 125

Informations sur le recyclage pour le Brésil 126

Informations sur le recyclage des piles et batteries pour l'Union europeenne. 127

Informations sur le recyclage des piles et batteries pour Taiwan. 127

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada. 127

Annexe C. Informations sur les modetes ENERGY STAR 129

Annexe D.Remarques. 131

Marques 132

Directive RoHS pour la Chine. 133

Directive RoHS pour la Turquie 133

Directive RoHS pour l'Ukraine. 133

Directive RoHS pour l'Inde 134

A litre en premier

Veillez à respecter les conseils suivants afin de tirer le meilleur parti de votre ordinateur. En cas de non respect de ces conseils, vous vous exposez à des risques de blessure ou de génie, ou entraîner un dysfonctionnement de votre ordinateur.

Protégéz-vous contre la chaleur que dégageistevr ordinateur.

Lorsque l'ordinaire est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. La température atteinte dépend de l'activité système et du niveau de charge de la batterie.

Un contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des léSIONs, voir des brûlures.

• Evitez tout contact prolongé des mains, genoux ou toute autre partie du corps avec ces derniers pendant une période prolongée.
• Interrompez-vous régulièrement lors de l'utilisation du clavier en retardant vos mains du repose-mains.

Protégez-vous contre la chaleur que dégage le boitier d'alimentation.

Lorsque le boitier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur.

Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

• Ne placez pas le boitier d'alimentation en contact avec une partie de votre corps lorsqu'il est en fonctionnement.
• Ne l'utilisez jamais pour vous réchauffer.

Protégez votre ordinateur contre l'humidité.

Afin d'eviter tout risque de chocolélectrique et de renverser du liquide sur l'ordinateur, éloignez tout récipient contenant un liquide.

Protégez et prenez soit des cables.

Ne tirez pas sur les cables pour éviter de les endommager ou de les rompre.

Achemine les câbles de communication ou les câbles du boitier d'alimentation, de la souris, du clavier, de l'imprimante ou de tout autre dispositif électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à des dégradations susceptibles d'alterer le fonctionnement de votre ordinateur.

Protégéz votre ordinateur et vos données lors de vos déplacements.

Avant de déplacer un ordinateur doté d'une unité de disque dur, procédez de l'une des manières suivantes et assurez-vous que l'interrupteur d'alimentation est étant ou clignote :

• Mettez l'ordinateur hors tension.
• Mettez-le en mode veille.

Cela permet d'éviter toute dépréciation de l'ordinateur et toute perte de données.

Manipuez votre ordinateur avec précaution.

Ne laïsez pas tomber votre ordinateur, votre écran ou vos périphériques externes, ne les rayez pas, ne leur faites subir aucun chic ni aucune torsion et n'appuyez pas ou ne posez pas d'objet dessus.

Portez votre ordinaireur correctement.

Utilisez une mallette solide assurant une protection adequate.
- Evitez de placer l'ordinateur dans un sac ou un emballage trop serré.
- Avant de placer l'ordinateur dans une mallette de transport, vérifie qu'il est hors tension ou en mode veille. Ne placez pas un ordinateur sous tension dans une mallette.

Consignes de sécurité

Remarque: Commencez par litre les consignes de sécurité.

Les consignes qui suivent vous permettent d'utiliser votre ordinateur portable en toute sécurité. Suívez et conservez toutes les instructions fournies avec votre ordinateur. Les informations de ce document ne modifiient pas les dispositions de votre contrat de vente ou de la Déclaration de Garantie Lenovo®. Pour plus d'informations, consultez la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des apparils électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs doivent un danger potentiel pour la sécurité et peuvent provoquer des blessures ou des dommages matériels, surtout s'ilts sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit, respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez soigneusement les informations de ce document. Ce faisant, vous vous prémunirez contre les risques et vous renforcerez la sécurité de l'environnement de travail informatique.

Remarque : Ces informations comprément des reférences aux boîtiers d'alimentation et aux piles. Outre les ordinateurs portables, certains produits (teils que des haut-parleurs et des écrans) sont dotés de boîtiers d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En outre, les ordinateurs peuventContainir une pile interne de la taille d'une piece de monnaie qui alimentente

I'horloge système même lorsque l'ordinaire est débranché. Les consignes de sécurité concernant les piles s'appliquent donc à tous les ordinateurs.

Conditions nécessitant une intervention immédiate

Un produit peut être endommagé en raison d'une mauvaise utilisation ou d'une négligence. Certains dommages matériels sont suffisamment graves pour que le produit ne doive plus être utilisé tant qu'il n'a pas fait l'objet d'une inspection et, si nécessaire, d'une réparation par un agent de maintenance/agréé.

Comme avec tout dispositif électronique, vous doivent une attention particulière au produit lors de sa mise sous tension. Dans quelques rares cas, vous pourriez remarquer une odeur, de la fumée ou des étincelles en provenance de votre produit. Il se peut également que vous entendiez des claquements, des craquements ou des sifflements. Cela peut signifier simplement qu'un composant électronique interne est tombé en panne en mode contrôle sans conséquence pour votre sécurité. Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de diagnostiquer vous-même l'incident. Pour obtenir de l'assistance, contactez le service clients. Pour Brokerer la liste des numérodes de téléphone du support technique en ligne, accédez au site Web suivant : http://www.lenovo.com/support/phone

Inspectez fréquement l'ordinateur et ses composants afin de détecter tout dommage, usure ou signe de danger. Si vous ave des doutes sur l'état d'un composant, n'utilise pas le produit. Prenez contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer l'incident et, si nécessaire, faites réparer le produit.

Dans l'eventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou en cas d'incidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu obtenir des instructions du centre de support.

• Cordons d'alimentation, prises, boîtiers d'alimentation, rallonges, dispositifs de protection contre les surtensions ou boîtiers d'alimentation fendus, cassés ou endommagés.
• Signes de surchauffe, fumée, étincelles.
• Pile ou batterie endommagée (par exemple, fentes, bosses ou pris), décharge en provenance d'une pile ou d'une batterie ou accumulation de substances étrangères sur une pile.
• Craquement, sifflement, bruit sec ou odeur forte émanant du produit.
  Signes indiquant que du liquide s'est repandu sur l'ordinateur, sur le cordon d'alimentation ou sur le boitier d'alimentation ou qu'un objet est tombé sur ces éléments.
• Exposition de l'ordinateur, du cordon d'alimentation ou du boitier d'alimentation à l'eau
• Chute du produit ou tout autre dommage.
• Fonctionnement anormal du produit alors que vous suivez le mode d'emploi.

Remarque: Si vous constatiez l'une de ces manifestations au niveau d'un produit non Lenovo (par exemple, un prolongateur), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du fabricant ou que vous n'avez pas obtenu de piece de rechange.

Consignes de sécurité

Respectez toujours les précautions ci-après pour réduire les risques de blessure ou de dommages matériels.

Maintenance et mises à niveau

Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agréement pour réparer ce produit en particulier.

Remarque : Certains composants de l'ordinateur peuvent etre mis a niveau ou remplacés par le client. Les mises à niveau sont généralement appelées des options. Les composants de rechange dont I'installation par le client est approuvée sont appelés des unités replacables par I'utilisateur, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou remplacer des CRU. Vousdezuite scrupuleusement toutes les instructions lorsque vous installez ou remplacez des composants. L'etat hors tension d'un indicateur d'alimentation ne signifie pas obligatoirement que les niveaux de tension à l'intérieur d'un produit sont tous à zéro. Avant de retarder les carters d'un produit équipé d'un cordon d'alimentation, vérifie toujours qu'il est hors tension et débranché de toute source d'alimentation. Si vous avez des questions ou des doutes, adressez-vous au centre de support.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité.

ATTENTION: Composants amovibles dangereux. N'approche pas vos doigs ou toute autre partie du corps de l'appareil.

ATTENTION :

Avant de remplacer une unité replacable par l'utiliseur, mettez l'ordinateur hors tension et patientez 3 à 5 minutes pour permettre le refroidissement de la machine, avant d'ouvrir le carter.

Cordons et boîtiers d'alimentation

N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.

Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05VV-F, 3G, 0,75 mm² ou de section supérieure. Dans les autres pays, utilisez les types de cordon appropriés.

N'enroulez jamais un cordon d'alimentation autour du boîtier d'alimentation ou de tout autre object. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon Cela peut représentier un danger pour la sécurité.

Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.

Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le cordon ou le boîtier d'alimentation à proximé d'éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,URT si le cordon ou boîtier d'alimentation a été soumis à des contraintes résultat d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe.

Branchez toujours les cordons d'alimentation et les câbles d'interface dans le bon ordre et assurez-vous que tous leurs connecteurs sont bien enforcés et fixés dans les prises.

N'utilisez pas de boîtiers d'alimentation représentant des signes de corrosion sur les broches d'entrée C.A. ou des signes de surchauffe (déformation du plastique, par exemple) sur les broches d'entrée C.A. ou à tout autre endroit.

N'utilisez pas de cordon d'alimentation qui semble endommagé ou dont les broches montrent des signes de corrosion ou de surchauffe.

Prolongateurs et disposits connexes

Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoinés électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoins en alimentation et les tensions d'entrée.

Fiches électriques et prises de courants

DANGER

Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodede, ne l'utilisez pas et attendez qu'elle soit remplacee par un electricien qualifié.

Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la replacer.

Ne partagez pas une prise électrique avec d'autres apparciels domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquérait d'endommager votre ordinateur, vos données ou les périhériques connectés.

Certain produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désacteve pas en tentant d'inserer la fiche dans une prise non reliée à la terre. Si vous ne pouze pas enforcer la fiche dans la prise, demandez à un electricien de vous fournir un adaptateur de prise approvoué ou de replacer la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de derivation. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de derivation.

Assurez-vous que la prise de courant utilise est correctement câblée, facilement accessible et placée à proximé du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.

Assurez-vous que la prise électrique délivre une tension et un courant adaptés au produit que vous installez.

Branchez et débranchez avec précaution le matériel de la prise de courant.

Boitier d'alimentation

DANGER

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplaçée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Péripériques externes

ATTENTION :

Ne branche ou ne débranche pas de câbles de périhérique externe autres que des cables USB quand l'ordinateur est sous tension, car vous risqueriez de l'endommager. Afin d'éviter d'endommager les périhériques connectés, patientez au moins cinq secondes après la mise hors tension de l'ordinateur pour débrancher les périhériques externes.

Remarque générale sur la batterie

DANGER

Tous les PC Lenovo contennent une pile format bouton non rechargeable destinée à alimenter l'horloge système. En outre, de nombreux ordinateurs portables utilisent un bloc de batteries rechargeable destiné à alimenter le système lorsqu'il est utilisé en mode portable. La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée. Ces piles doivent être uniquement replacées par des composants agrésés.

Ne tentez jamais d'ouvrir ou de réparer une batterie. Ne broyez pas, ne percz pas et n'incinérez pas les piles ou les batteries et ne provoquez pas de court-circuit sur les contacts en métal. N'exposez pas la pile ou la batterie à l'eau ou à tout autre liquide. Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit.

Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire. Si vous remarquez, sur la surface extérieure du produit, des signes de gonflement, de fuite ou de corrosion, votre batterie interne est peut-être en panne. Dans ce cas, cessez immédiatement d'utiliser le produit et contactez l'équipe du support Lenovo pour plus d'informations. Un remplacement des batteries en usine est peut-être nécessaire.

Les batteries peuvent se dégrader en cas de non'utilisation prolongée. Le fait de laisser certaines batteries rechargeables (telles que les batteries au lithium-ion) déchargées et inutilisées pendant une période prolongée peut accroître les risques de court-circuit de la batterie, réduire sa durée de vie etmettre en danger la sécurité. Ne laisser pas les batteries au lithium-ion rechargeables complètement déchargées et ne les stockez pas dans cet état.

Consignes relatives aux batteries rechargeables intégrées

DANGER

Ne tentez pas de remplacer les batteries internes au lithium-ion rechargeables. Pour effectuer un remplacement en usine, contactez le support Lenovo.

Pile au lithium

DANGER

Risque d'explosion en cas de remplacement incorrect de la pile.

Remplacez la pile cellulaire au lithium usagee par une pile de type identique ou de type équivalent selon les recommendations du fabricant. La pile contient du lithium et peut explodeer en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

• la jeter à l'eau
• l'exposer à une température supérieure à 100^
• searcher à la réparer ou à la démonter

Ne pasmettre la pile à la poubelle. Pour la mise au rebut, se reporter à la reglementation en vigueur.

Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis.

Informations relatives au perchlorate pour la Californie :

Les produits contenant des piles boutons au lithium (dioxide de manganèse) peuventContainir du perchlorate.

Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

Chaleur et ventilation des produits

DANGER

Les ordinateurs, adaptateurs secteur et de nombreux accessoires peuvent générer de la chaleur lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez toujours ces précautions de base :

Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute

autre partie de votre corps en contact prolongé avec une zone chaude de l'ordinateur. Lorsque vous utilisez le clavier, évitez de laisser trop longtemps vos mains sur le repose-mains. Notre ordinateur dégage de la chaleur en mode de fonctionnement normal. La quantité de chaleur dépend de l'activité du système et du niveau de charge de la batterie. Un contact prolongé avec votre peu, même à travers des vêtements, peut provoquer des lésions, voire des brûlures. Il est donc recommendé de cesser régulièrement d'utiliser le clavier en ne laissant plus vos mains sur le repose-mains et de ne pas utiliser le clavier pendant des périodes trop prolongées.

• Ne faites pas fonctionner toute ordinateur et ne chargez pas la pile à proximé de matériaux inflammables ou dans des environnementes explosifs.
• Voiture produit est équipé d'ouvertures de ventilation, de ventilateurs et/ou de dissipateurs thermiques à des fins de sécurité, de comport et de fiabilité de fonctionnement. Vous risquez debloquer ces dispositifs par inadventance si vous placez le produit sur un lit, un canapé, un tapis ou toute autre surfaceSouple.Vous ne devez jamais bloquer,couvrir ou désactiver ces dispositifs.
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps lorsque vous l'utilise. Ne l'utilise jamais pour vous réchauffer. Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

Respectez toujours les précautions suivantes pour assurer votre sécurité :

Lorsque I'ordinateur est branché, ne retirez jamais le carter.
- Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations de poussière.
- Retirez la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous travailliez dans un environnement poussièux ou pres d'un lieu de passage important, nettoyez plus souvent votre ordinateur.
- N'obstruez pas les grilles de ventilation.
- Afin d'éviter tout risque de surchauffe, n'utilise pas l'ordinateur dans un meuble.
- La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35^ .

Courant électrique

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peutprésenter un danger.

Pour éviter tout risque de chocolélectrique :

• Evitez d'utiliser votre ordinateur pendant un rouge.
• Ne manipulez aucun cable et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage.
• Branche tous les cordons d'alimentation sur un socle de prise de courant correctement cable et mis à la terre.
• Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce produit.
• Lorsque cela est possible, n'utilise qu'une seule main pour brancher ou débrancher les cables d'interface.

• Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en presence de dommages matériels.

• Avant d'ouvrir l'un des caches du périphérique, déconnectez tous les cables et désactivez les batteries (sauf instruction contraire mentionnée dans les procédures d'installation et de configuration).

• N'utilisez pas votre ordinateur avant d'avoir correctement mis en place tous les boîtiers des composants internes. N'utilisez jamais l'ordinateur lorsque les composants et les circuits ne sont pas protégés.

DANGER

Lorsque vous installez, que vous déplacez, ou que vous manipuez leprésent produit ou les péripériques qui lui sont raccordés, reportez-vous aux instructions ci-dessous pour brancher et débrancher les différents cordons.

Connexion :

1. Mettez les unités hors tension.
2. Commencez par brancher tous les cordons sur les unités.
3. Branchez les câbles d'interface sur des connecteurs.
4. Branchez les cordons d'alimentation sur des prises.
5. Mettez les unités sous tension.

Déconnexion :

1. Mettez les unités hors tension.
2. Debranche les cordons d'alimentation des prises.
3. Debranchez les cables d'interface des connecteurs.
4. Debranchez tous les cables des unités.

Le cordon d'alimentation doit être débranché de la prise murale ou de sa prise avant de procéder à l'installation des autres cables électriques connectés à l'ordinateur.

Il ne doit être rebranché à la prise de courant murale ou à sa prise qu'une fois tous les autres cables électriques connectés à l'ordinateur.

Ecran à cristaux liquides (LCD)

ATTENTION :

L'écran à cristaux liquides (LCD) est en verre. Suite à une manipulation incorrecte ou à une chute de l'ordinateur, il peut se briser et le fluide qu'il contient peut s'en échapper. En cas de contact accidentel de ce fluide avec les yeux ou les mains, lavez immédiatement les parties exposées à grande eaupendant au moins quinze minutes. Si des troubles apparaissent, consultez un médecin.

Remarque : Pour des produits dotés de lampes fluorescentes contenant du mercure (c-à-d. non DEL), la lampe fluorescente de l'écran à cristaux liquides (LCD) contient du mercure ; procédez à la mise au rebut conformément à la réglementation en vigueur dans votre pays.

Utilisation de casques et d'écouteurs

ATTENTION :

Une pression sonore excessive dans les casques ou les oreillettes peut entraîner une perte de l'audition. En réglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le niveau de pression sonore augmentent. Afin de protégger votre audition, réglez l'égaliser à un niveau approprié.

L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révérer nocif si le débit du casque ou des écouteurs n'est pas conforme aux specifications de la norme EN 50332-2. Le connecteur de sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces specifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150mV . Pour vous protégger contre toute perte auditive, assurez-vous que les casques ou les écouteurs que vous utilisez sont également conformes aux specifications de la norme NF EN 50332-2 (alinéa 7 des limites) concernant

le voltage de bande large de 75mV . Toute utilisation de casques non conformes aux specifications de la norme NF EN 50332-2 peut se reveler dangereuse en raison des niveaux excessifs de pression acoustique.

Si vous ordinateur Lenovo est livré avec un casque ou des écouteurs, l'association de ces dispositifs à l'ordinateur respecte les spécifications de la norme NF EN 50332-1. Si vous utilisez d'autres casques ou écouteurs, assurez-vous qu'ils sont conformes aux spécifications de la norme NF EN 50332-1 (clause 6.5 relative aux valeurs de limitation). Toute utilisation de casques non conformes aux spécifications de la norme NF EN 50332-1 peut se reveler dangereuse en raison des niveaux excessifs de pression acoustique.

Autres consignes de sécurité

DANGER

Les sacs en plastique peuvent etre dangereux. Tenez-les a l'ecart des bébés et des enfants afin d'eviter tout risque de suffocation.

Consignes destinées aux utilisateurs d'ordinateurs personnels (tabletes)

Consignes de sécurité destinées à l'Australie

DANGER

Ne branche pas la ligne téléphonique lorsque vous etes en mode Tablette graphique.

Consignes à l'attention des utilisateurs aux Etats-Unis

De nombreux ordinateurs personnels et accessoires comportent des cordons, des câbles ou des fils, tels que les cordons d'alimentation ou les câbles qui permettent de brancher l'accessoire sur l'ordinateur personnel. Si leprésent produit contient de tels éléments, prenez compte de l'advertissement suivant :

AVERTISSEMENT : Tout contact avec le cable de ce produit ou avec les cables des accessoires vendus avec ce produit peuvent vous exposer au plomb, produit chimique reconnu par l'etat de Californie comme pouvant entraîner des cancers et des anomalies congénitales ou d'autres dommages liés à la reproduction. Lavez-vous les mains après toute manipulation.

Conservez ces instructions.

Chapitre 1. Présentation du produit

Ce chapitre fournit des informations sur les emplacements des connecteurs, la localisation des étiquettes importantes relatives au produit, les fonctions de l'ordinateur, les caractéristiques, l'environnement d'exploitation et les programmes Lenovo préinstallés.

Elle est composée des rubriques suivantes :

• « Localisation des commandes, des connecteurs et des voyants de l'ordinateur » à la page 1
• « Localisation des informations importantes relatives au produit » à la page 8
• « Fonctions » à la page 9
• « Spécifications » à la page 10
• « Environnement d'exploitation » à la page 11
• « Programmes Lenovo » à la page 11

Localisation des commandes, des connecteurs et des voyants de l'ordinateur

Cette rubrique présente les options matérielles de votre ordinateur pour vous donner les informations de base nécessaires pour commencer à utiliser l'ordinateur.

Vue avant

Figure 1. Vue avant du ThinkPad S230u

1 Caméra intégrée	6 Voyant d' état du système (logo lumineux ThinkPad®)
2 Microphones intégrés	7 Boutons TrackPoint®
3 Détecteur de lumière ambiente	8 Pavé tactile
4 Boutons de réglage du volume	9 Dispositif de pointage TrackPoint
5 Haut-parleurs stériso intégrés	10 Bouton Windows®

1 Caméra intégrée

Laamera you permet de prendre des photos ou de tener une video conferece. Pour plus d'informations, voir « Utilisation de laamera integree » à la page 34.

2 Microphones intégrés

Lorsqu'ils sont utilisés avec un programme d'application apte à gérer les fonctions audio, les microphones intégrés capturent le son et la voix.

3 Détecteur de lumière ambiente

Le détector de lumière ambiente détecte les conditions d'éclairage ambient. L'ordinateur règle ensuite la luminosité de l'écran en conséquence.

4 Boutons de réglage du volume

Les boutons de réglage du volume vous permettent de régler le volume pendant que vous utilisez l'ordinateur en mode tablette.

5 Haut-parleurs stéreo intégrés

Votre ordinateur est équipé d'une paire de haut-parleurs intégrés.

6 Voyant d'etat du système (logo lumineux ThinkPad)

Le logo lumineux ThinkPad sur le repose-mains fonctionne comme un voyant d'etat du système. Vote ordinateur est équipé de plusieurs voyants d'etat. Pour plus d'informations sur l'emplacement et la signification de chaque voyant, voir « Voyants d'etat du système » à la page 7.

Dispositif de pointage UltraNav®

7 Boutons TrackPoint
8 Pavé tactile
9 Dispositif de pointage TrackPoint

Le clavier contient le dispositif de pointage unique UltraNav de Lenovo. Dans un meme processus, il est possible de pointer, de selectionner et de deplacer la souris sans quitter la position de frappe. Pour plus d'informations, voir « Utilisation du dispositif de pointage du curseur UltraNav » à la page 23.

10 Bouton Windows

Appuyez sur la touche Windows pour basculer entre l'espace de travail en cours et I'écran Demarrer.

Vue du côté droit

Figure 2. Vue du côté droit du ThinkPad S230u

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1 Baie d'unité de disque dur ou d'unité SSD	5 Voyant d'etat de l'alimentation
2 Grilles de ventilation	6 Connecteur d'alimentation
3 Connecteur USB 3.0	7 Interrupteur d'alimentation
4 Mini-connecteur DisplayPort	8 Bouton Verrouillage de la rotation de l'écran

1 Baie d'unité de disque dur ou d'unité SSD

En fonction du modele, votre ordinateur peut répondre à un grand nombre de demandes de stockage en raison de sa grande capacité et de la capacité avec laquelle vous pouvez la faire évolver.

Certains modèles sont écipés d'une unité SSD permettant de stocker des données. Notre ordinateur est alors à la fois plus léger, plus petit et plus rapide.

2 Grilles de ventilation

Le ventilateur et les grilles internes permettent à l'air de circuler dans l'ordinateur et de refroidir le processeur central.

Remarque : Pour ne pas gérer la ventilation, veillez à ne placer aucun objet devant le ventilateur.

3 Connecteur USB 3.0

Le connecteur USB 3.0 permet de brancher des périphériques compatibles avec une interface USB, tels qu'une imprimante USB ou un apparéil photo numérique.

Attention : Lorsque vous branchez un cable USB sur le connecteur, veiliez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le port.

4 Mini-connecteur DisplayPort

Utilisez le mini-connecteur DisplayPort pour brancher votre ordinateur sur un projecteur, sur un écran externe, ou sur une télévision haute définition compatible.

5Voyant d'etat de l'alimentation

Levoyant d'etat de l'alimentation indique le statut de l'alimentation.

6 Connecteur d'alimentation

Branchez le connecteur du boîtier d'alimentation sur la prise d'alimentation de l'ordinateur afin de l'alimenter en électricité et de charger la batterie.

7 Interrupteur d'alimentation

L'interrupteur d'alimentation permet demettre l'ordinateur sous tension. Pourmettre l'ordinateur hors tension,procedede comme suit：

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options.
2. Cliquez sur Paramètres Alimentation Arrête.

Si l'ordinateur ne repond plus et si vous ne pouvez pas le metre hors tension, appuyez sur l'interrupteur d'alimentation pendant au moins quatre secondes. Si I'incident persiste, retirez le boitier d'alimentation pour réinitialiser l'ordinateur.

Vous pouvez également programmer l'interrupteur d'alimentation pour arrêter l'ordinateur ou leMETRE en mode veille ou hibernation lorsque vous appuyez sur ce bouton. Pour définir le bouton d'alimentation, cliquez sur I'icone d'etat de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d'alimentation Choisir I'action des boutons d'alimentation.

8 Bouton Verrouillage de la rotation de l'écran

Utilisez le bouton de verrouillage de la rotation de l'écran pour bloquer la fonction de rotation.

Vue du côté gauche

Figure 3. Vue du côté gauche du ThinkPad S230u

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1 Prise audio multifonction	5 Logement pour lecteur de carte mémoire
2 Connecteur USB 3.0	6 Logement pour carte SIM (Subscriber Identification Module)
3 Connecteur mini HDMI	7 Emplacement du dispositif de sécurité
4 Port Ethernet

1 Prise audio multifonction

Pour écouter le son provenant de votre ordinateur, branchez un casque équipé d'une prise 4 pôles de 3,5 mm sur la prise audio multifonction.

Remarques :

• Si vous utilisez un casque doté d'un commutateur de fonction, par exemple, le casque d'un apparéil numérique mobile, n'activez pas ce commutateur lorsque que vous utilisez le casque. Dans le cas contraire, le micro associé au casque sera désactivé et les microphones intégrés à l'ordinateur seront actifs à sa place.
• La prise audio multifonction ne prend pas en charge les micros conventionnels. Pour plus d'informations, voir « Utilisation des dispositifs audio » à la page 33.

2 Connecteur USB 3.0

Le connecteur USB 3.0 permet de brancher des périphériques compatibles avec une interface USB, tels qu'une imprimante USB ou un apparéil photo numérique.

Attention : Lorsque vous branchez un cable USB sur le connecteur, veilles à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le port.

3 Connecteur mini HDMI

Viete ordinateur est equipé d'un connecteur HDMI et d'une interface audio/vidéo numérique qui vous permet de vous connecter à un péripérisque audio numérique compatible ou à un écran video tel qu'une télévision haute définition HDTV.

4 Port Ethernet

Connectez l'ordinateur à un réseau local à l'aide du connecteur Ethernet.

DANGER

Pour éviter tout risque d'électrocution, ne branchez pas le cable téléphonique sur le connecteur Ethernet. Vous ne pouvez brancher qu'un cable Ethernet sur ce connecteur.

Deux voyants, situés en bas à droite et à gauche du connecteur, indiquent l'état de la connexion réseau. Lorsque votre ordinateur est connecté à un réseau local et qu'une session réseau est disponible, la lumière verte duvoyant Situé en bas à gauche est fixe. Pendant la transmission de données, la luzière verte duvoyant Situé en bas à droite clignote.

5 Logement pour lecteur de carte mémoire

En fonction du modele,voire ordinateur peut dispose d'un logement pour lecteur de carte memoire.Pour plus d'informations sur les cartes prises en charge,voir « Utilisation d'une carte memoire » à la page 35.

6 Logement pour carte SIM (Subscriber Identification Module)

Si vous ordinateur dispose d'une fonction de réseau étendu sans fil, il peut avoir besoin d'une carte SIM pour étabir des connexions au réseau étendu sans fil. Suivant les pays, la carte SIM peut déjà être installée dans le logement prévu à cet effet.

7 Emplacement du dispositif de sécurité

Achetez un verrou avec cable de sécurité qui adapte le dispositif de sécurité pour verrouiller votre ordinateur à un objet fixe pour protégger votre ordinateur contre le vol.

Vue du dessous

Figure 4. Vue du dessous du ThinkPad S230u

Remarque : Il est possible que la vue du dessous de votre ordinateur soit légarement différente de l'illustration ci-dessus.

1 Grilles de ventilation	3 Unité de disque dur ou unité SSD
2 Batterie intégrée

1 Grilles de ventilation

Le ventilateur et les grilles internes permettent à l'air de circuler dans l'ordinateur et de refroidir le processeur central.

Remarque : Pour ne pas gérer la ventilation, veillez à ne placer aucun objet devant le ventilateur.

2 Batterie intégrée

Utilisez votre ordinateur avec la batterie à chaque fois que l'alimentation électrique est coupée.

3 Unité de disque dur ou unité SSD

En fonction du modele,voire ordinateur peut repondre a un grand nombre de demandes de stockage en raison de sa grande capacité et de la facilité avec laquelle vous pouvez la faire évoluer.

Certains modèles sont équipés d'une unité SSD permettant de stocker des données. Notre ordinateur est alors à la fois plus léger, plus petit et plus rapide.

Remarque : La partition de maintenance masquée réduit l'espace disponible sur l'unité de disque dur ou l'unité SSD. Cette réduction a plus d'impact sur l'unité SSD dont la capacité est moindre.

Voyants d'etat

Les voyants d'etat indiquent l'etat actuel de l'ordinateur.

Voyants d'etat du système

Le point lumineux du logo ThinkPad situé sur la partie externe du couvercle de votre ordinateur et sur le repose-mains est un voyant d'etat du système.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

Le comportement du voyant lumineux se traduit comme suit :

• Rouge: L'ordinateur est allumé (en mode normal).
• Rouge clignotant rapidement: L'ordinateur s'arrête.
• Rouge clignotant lentement : L'ordinateur est en mode veille.
• Eteint L'ordinateur est eteint.

Voyant d'etat de l'alimentation

Votre ordinateur a unvoyant qui indique le statut de l'alimentation.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

Le comportement du voyant lumineux se traduit comme suit :

• Vert : Le boîtier d'alimentation est connecté.
• Eteint: Le boîtier d'alimentation n'est pas connecté.

Localisation des informations importantes relatives au produit

Cette section contient des informations permectant de repere r l'etiquette de modle et de type de machine, I'etiquette d'identification FCC et d'homologation IC et I'etiquette du certificat d'authenticite (COA) Windows.

Type de machine et étiquette de modele

Une étiquette indiquant le type et le modele est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

Le type de machine et le modele d'ordinateur sont indiqués sur l'étiquette comme illustré ci-dessous :

Etiquette d'identification FCC et numéro de certification IC

Aucun numero d'identification FCC ou d'homologation IC de la carte mini-PCI Express n'est indiqué sur le boîtier de votre ordinateur. L'étiquette d'identification FCC et du numéro de certification IC est apposée sur la carte qui est installée dans l'emplissement pour carte mini-PCI Express de votre ordinateur.

Si vous nevez-retirer la carte reseau local sans fil pour la réparer ou la remplacer, suivez la procEDURE indiquée dans la section « Remplacement de la mini-PCI ExpressCard pour la connexion au reseau local sans fil » à la page 62. Si vous avez acheté un ordinateur avec reseau etendu sans fil, la carte mini-PCI Express pour reseau etendu sans fil est préinstallée en usine. Si vous nevez-retirer cette carte pour la réparer ou la remplacer, suivez la procEDURE indiquée dans la section « Installation ou remplacement de la carte reseau etendu sans fil » à la page 65.

Remarque: Seules les cartes de réseau étendu ou local sans fil agrésés par Lenovo sont autorisées à être utilisées sur votre ordinateur. Si vous installez une carte mini-PCI Express non autorisée qui n'est pas homologué pour votre ordinateur, l'ordinateur ne demarrera pas, mais il affichera un message d'erreur et émettra des signaux sonores.

Fonctions

Cette rubrique présente les fonctions de votre ordinateur.

Fonctions de la tablette graphique

• Ecran multitactile
• Boutons de réglage du volume
• Bouton Verrouillage de la rotation de l'écran
• Bouton Windows

Processeur

Pour afficher les propriétés système de votre ordinateur, affichez le bureau, puis déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran afin d'afficher les options. Cliquez ensuite sur Paramètres Infos PC.

Memoire

Modules DDR3 SDRAM

Unité de stockage

Unité de disque dur ou unité SSD de 2,5" (hauteur 7 mm)

Affichage

L'écran couleur utilise la technologie Thin Film Transistor (TFT).

• Taille: 317,50 mm
  Résolution :

• LCD:1366x768

• Ecran externe : jusqu'à 2 560 x 1 600

• Contrôle de la luminosité

• Caméra intégrée
• Microphones intégrés

Clavier

• Clavier à 6 rangées
• Dispositif de pointage UltraNav (dispositif de pointage TrackPoint et pavé multitactile)
• Touche Fn

Interface

• Mini-port HDMI
• Mini-connecteur DisplayPort (sur certains modèles)
• Prise audio multifonction
• Ports USB 3.0
  Connecteur Ethernet RJ45
• Lecteur de carte mémoire 4 en 1
• Logement pour carte SIM

Fonctions sans fil

• Réseau local sans fil intégré
• Réseau étendu sans fil intégré (sur certains modèles)

Specifications

La presente section repertorie les specifications physiques de votre ordinateur.

Taille

Largeur:313mm
- Profondeur : 238 mm
Hauteur : 20,4 mm

Dissipation thermique

65 W (222 Btu/h) maximum ou 90 W (307 Btu/h) maximum, selon le modele

Alimentation (boitier d'alimentation)

• Entrée du signal sinusoidal entre 50 à 60 Hz

Tension d'entrée du boîtier d'alimentation : 100 à 240 V ca, 50 à 60 Hz

Batterie

Bloc de batterie lithium-ion (Li-Ion) intégré

Durée de vie de la batterie

Pour connaître le pourcentage d'énergie restante de la batterie, consultez l'icone d'etat de la batterie dans la zone de notification Windows.

Environnement d'exploitation

Cette section fournit des informations sur l'environnement d'exploitation de votre ordinateur.

Environnement :

• Altitude maximale sans pressurisation : 3 048 m

• Température

• Altitudes jusqu'à 2 438 m

• En fonctionnement : 5,0 à 35,0 °C
  Stockage: 5,0 à 43,0 °C

• Altitudes au-dessus de 2438 m

• Température maximale d'exploitation dans une atmophère non pressurisée : 31,3 °C

Remarque : Lorsque la batterie est en charge, sa température doit être d'au moins 10^

• Humidité relative :

• En fonctionnement : 8 à 80 %
  Stockage: 5 à 95%

Si possible, placez sua ordinateur dans un endroit correctement ventilé et sec et évitez de l'exposer directement au soleil.

Tenez les apparèils électriques tels que les ventilateurs, radios, climatiseurs et fours micro-ondes à l'écart de votre ordinateur, car les puissants champs magnétiques qu'ils générent risqueraient d'endommager l'écran et les données stockées sur l'unité de disque dur.

Ne posez pas de boissons sur ou a cote de l'ordinateur ou d'autres péripériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un péripérique connecté risquerait de provoquer un court-circuit ou d'autres dommages.

Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.

Programmes Lenovo

Votre ordinateur contient des programmes Lenovo qui vous aidont à travailler plus facilement et en toute sécurité.

Remarque : Pour plus d'informations sur ces programmes et sur d'autres solutions informatiques offertes par Lenovo, accedez au site Web suivant : http://www.lenovo.com/support.

Pour acceder aux programmes Lenovo, appuyez sur la touche Windows pour revenir à l'écran Demarrer. Cliquez sur un programme Lenovo pour le lancer. Si vous ne trouvez pas le programme dont vous avez

besoin, déplacez le curseur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Rechercher pour rechercher le programme souhaité.

Les programmes Lenovo suivants sont eventuellement preinstallés sur votre ordinateur.

Active Protection System™

Le programme Active Protection System protègeVoteur unite de disque dur lorsque le capteur de chocs intégre àvoitr ordinateur detecte une situation susceptible d'endommager l'unité, telle qu'une inclinaison du système, une vibration excessive ou un chic. L'unité de disque dur est moins vulnérable aux dommages lorsqu'elle ne fonctionne pas. En effet, lorsque l'unité de disque dur ne fonctionne pas, le système arrête sa rotation et peut également déplacer les têtes de lecture et d'écriture vers des zones sans données. Dès que le capteur de chocs considère que l'environnement est de nouveau stable (changement minimal d'inclinaison du système, de vibration ou de chic), il active l'unité de disque dur.

Fingerprint Software

Si vous ordinateur est doté d'un lecteur d'empreintes digitales, le programme Fingerprint Software vous permet d'enregistrer vos empreintes digitales et de les associier à votre mot de passer Windows. L'authentication par empreinte digitale peut ainsi replacer votre mot de passer et permettre un accès utilisé simple et sécurisé.

Lenovo Cloud Storage

Le programme Lenovo Cloud Storage permet de télécharger et d'enregistrer vos fichiers dans un serveur à distance Lenovo. Vous pouvez afficher et télécharger les fichiers stockés à tout moment.

Lenovo Companion

Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommends.

Lenovo Settings

Utilisez le programme Lenovo Settings pour optimiser l'utilisation de votre ordinateur. Utilisez-le comme point d'accès portable, configurez laamera et les paramètres audio, ajustez les paramètres d'alimentation et créez et gérez plusieurs profils de réseau.

Lenovo Mobile Access

Le programme Lenovo Mobile Access vous permet de contrôler votre connexion haut débit mobile. Vous pouvez créé un compte, ajouter de l'argent au compte et acheter des sessions à haut débit mobile à l'aide de votre compte.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Lenovo Support

Le programme Lenovo Support permet d'enregistrer votre ordinateur auprès de Lenovo, contrôle l'etat de santé de l'ordinateur et l'état de la batterie, télécharger et consulter des manuels d'utilisation pour votre ordinateur, obtenir des informations relatives à la garantie de votre ordinateur et consulter des informations d'aide et de support.

Password Manager

Le programme Password Manager permet d'enregistrer et de fournir automatiquement les informations d'authentication pour les programmes Windows et les sites Web.

System Update

Le programme System Update permet de maintainir à jour le logiciel installé sur votre ordinateur en téléchargeant et en installerant des mises à jour logicielles (programmes Lenovo, pilotes de pérophérique, mises à jour UEFI BIOS et autres applications hierces).

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles. Les programme Lenovo varient en fonction de la situation geographique et sont susceptibles d'être mis a jour.

Chapitre 2. Utilisation de votre ordinateur

Le present chapitre explique comment utiliser certains des composants de l'ordinateur.

Elle est composée des rubriques suivantes :

• « Enregistrement de votre ordinateur » à la page 15
• « Foire aux questions » à la page 15
• « Mode Tablette graphique » à la page 17
• « Touches et boutons spéciaux » à la page 22
• « Utilisation du dispositif de pointage du curseur UltraNav » à la page 23
• « Gestion de l'alimentation » à la page 27
• « Connexion au réseau » à la page 29
• « Utilisation d'un écran externe » à la page 32
• « Présentations et multimédia » à la page 31
• « Utilisation d'un projecteur » à la page 33
• « Utilisation des dispositifs audio » à la page 33
• « Utilisation de laamera intégrée » à la page 34
• « Utilisation d'une carte mémoire » à la page 35

Enregistrement de votre ordinateur

Lorsque vous enregistrez votre ordinaire, les informations que vous fournissez sont entree dans une base de données qui permet a Lenovo de vous contacter dans I'eventualite ou suaive ordinateur devrait etre returnne ou si un incident grave est connu pour voire type de machine. Lorsque you enregistrez your ordinateur apres de Lenovo, you beneficiez egalement d'un service plus rapide lorsque you contactez Lenovo pour obtenir de I'aide. En outre, dans certains pays, des priviliges et services etendus sont proposés aux utilisateurs enregistrres.

Pour enregistrer votre ordinateur auprès de Lenovo, procédez comme suit :

• Connectez l'ordinateur à Internet. Lancez le programme Lenovo Support préinstallé. Cliquez ensuite sur Enregistrement et suivez les instructions à l'écran pour enregistrer votre ordinateur.
• Accédez au site Web http://www.lenovo.com/register et suivez les instructions qui s'affichent à l'écran pour enregistrer votre ordinateur.

Foire aux questions

Les quelques conseils ci-dessous vous aideront à tirer le meilleur parti de votre ordinateur.

Pour tirer le meilleur parti de votre ordinateur, consultez la page Web suivante pour obtenir des informations sur l'identification des incidents ainsi que des réponses aux questions courantes : http://www.lenovo.com/support/faq

Puis-je obtenir mon guide d'utilisation dans une autre languee?

• Pour télécharger le guide d'utilisation dans une autre langue, accedede au site suivant : http://www.lenovo.com/support. Suivez ensuite les instructions qui s'affichent à l'écran.

Comment géné plus efficacement l'utilisation de la batterie ?

• Pour economiser de l'énergie de votre ordinateur, voir « Modes d'économie d'énergie » à la page 28.
• Afin d'obtenir le meilleur équilibre entre performances et économies d'énergie, voir « Gestion des modes de gestion de l'alimentation » à la page 28.

Votre sécurité vous préoccupé ou vous avez besoin demettre au rebut les données stockées sur voitre unité de disque dur ou votre unité SSD en toute sécurité ?

• Examinez la rubrique Chapitre 4 « Sécurité » à la page 41 pour savoir comment protégger votre ordinateur contre le vol et l'utilisation illicite.
  Utilisez le programme Password Manager pour proteger les données stockées sur votre ordinateur.
• Avant demettre au rebut les données de l'unité de disque dur ou de l'unité SSD, prenez connaissance des informations contenues dans la section « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 49.

La connexion à distance représentée t-elle un vérable défi pour vous ?

• Pour identifier et résoudre un incident lié au réseau sans fil, accédez au site Web http://www.lenovo.com/support/faq.
  Pour en savoir plus sur l'utilisation des fonctions sans fil de votre ordinateur, reportez-vous à la section « Connexions sans fil » à la page 30.
• Pour voyageer en toute confiance, prenez connaissance des conseils disponibles à la section « Voyager avec votre ThinkPad » à la page 39.
• Appuyez sur la touche F8 pour activer ou désactiver les fonctions sans fil.

Vouavesregulierement besoin d'effectuer despresentations ou de brancher un écran externe ?

Veillez a suivre la procedure indiquee dans la section « Utilisation d'un écran externe » à la page 32.
- Cette fonction permet d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage.

Voudevezbrancherouremplacerunperiphérique？

• Pour plus d'informations sur le remplacement de péripériques de votre ordinateur, reportez-vous à la section Chapitre 6 « Remplacement de péripériques » à la page 53.

Cela fait déjà un certain temps que vous utilisez votre ordinateur et celui-ci presente des signes de ralentissement ?

Suivez les « Conseils généraux pour la prévention des incidents » à la page 89.
- Vous pouvez vous-même diagnostiquer les incidents à l'aide du logiciel de diagnostic préinstallé.
- Pour plus d'informations sur les solutions de récapération, voir Chapitre 5 « Présentation générale de la récapération » à la page 51.

Imprimez les sections suivantes et conservez-les avec votre ordinateur au cas où vous ne pourriez pas acceder à ce guide d'utilisation en ligne.

• « Installation d'un nouveau système d'exploitation » à la page 71
• « Absence de réaction de l'ordinateur » à la page 95
• « Incidents liés à l'alimentation » à la page 109

Mode Tablette graphique

Votre ordinateur est usable en mode Tablette. Cette section propose des instructions relatives à l'utilisation de votre ordinateur portable en mode Tablette graphique.

Utilisation du mode Tablette graphique

En mode Tablette, vous pouvez utiliser votre ordinateur de manière créative et intuitive ; il suffit de replier le bas de l'écran de l'ordinateur pour le transformer en tablette.

Pour utiliser votre ordinateur en mode Tablette graphique, procédez comme suit :

1. Relevez lentement l'écran de l'ordinateur, en tenant à deux mains les coins supérieurs gauche et droit. Voiture ordinateur est maintainant en mode Portable.

1. Ouvrez l'écran à un angle d'au moins 45 degrés, de préférence à 90 degrés. Pour ce faire, placez une de vos mains au milieu d'un des côtés de l'écran et maintenez le clavier en place avec l'autre main; ensuite, faites lentement pivoter l'écran dans le sens des aiguilles d'une montre jusqu'à ce que l'arrête de l'écran se trouve face au clavier. Voitre ordinateur est maintainant en mode Cadre image.

Remarque : Lorsque vous faites pivoter l'écran, n'exercez aucune pression sur les coins supérieurs de l'écran.

1. Rabattez l'écran lentement, en tenant à deux mains les coins supérieurs gauche et droit.

Remarque: Assurez-vous que vous faites pivoter l'écran de 180 degrès, de manière à ce que l'arrête de l'écran se trouve face au clavier.

1. Notre ordinaire est maintainant en mode Tablette graphique.

Pour repasser en mode Portable, précédez comme suit :

1. Ouvrez l'écran à un angle d'au moins 45 degrés, 90 degrés étant l'inclinaison recommandée.
2. Faites pivoter l'écran lentement dans le sens des aiguilles d'une montre jusqu'à ce que l'avant de l'écran se trouve face au clavier.

Votre ordinateur est maintainant en mode Portable.

Conseils d'utilisation de l'ordinateur en mode Tablette graphique

• Avant de rabattre l'écran de l'ordinateur, vérifie qu'il se trouve face au clavier ou qu'il forme un angle de 180 degrès avec celui-ci, l'arrière de l'écran se trouvant alors face au clavier.
• Ne le soulevez pas et ne saississez pas l'ordinateur uniquement par l'écran.
  Assurez-vous que I'écran ne subit aucun choc, ni aucune vibration.
• Pour permettre une bonne ventilation, ne placez aucun obstacle (tel qu'un tapis pelucheux ou un coussin) devant le ventilateur.
• Lorsque vous utilisez l'ordinateur en mode Cadre image, maintenez l'écran d'une main et utilisez le stylet de la tablette graphique de l'autre.
• Si vous tenez l'écran d'une main tout en utilisant l'ordinateur en mode Tablette graphique, assurez-vous qu'il ne subit aucun choc ou vibration et qu'il ne pivote pas.
  Lorsque you utilisez your ordinateur a l'extérieur, evitez de l'exposer a la pluie ou a l'humidite.
• Si vous rangez l'ordinateur dans une mallette, mettez-le en mode Portable et rabattez l'écran.

Utilisation de l'écran multitactile

Cette rubrique explique comment utiliser l'écran multitactile.

Toucher

Appuyez une fois sur un élément pour le sélectionner ou l'ouvrir. Cette opération est similaire à un click de la souris.

Appuyer et maintainir

Appuyez et maintenez un élément pour afficher des informations sur cet élément ou pour ouvrir le menu contextuel. Cette opération est similaire à un clic droit de la souris.

Zoom avant ou arrêté

Rapprochez vos doigs les uns des autres sur l'écran pour effectuer un zoom avant, ou écartez deux doigts sur l'écran pour effectuer un zoom arrêté.

Pivoter

Posez deux doigts ou plus sur un élément et faites pivoter vos doigts. Cette opération vous permet de faire pivoter l'élement. Seules certaines options peuvent pivoter.

Faire glisser pour defiler

Placez vos doigs tsur l'ecran pour faire defiler les elements tels que des pages Web, des photos et des listes. Cette operation est similaire a un defilement avec la souris.

Faites glisser pour réarranger

Faites glisser l'objet dans la direction opposée au défilament. Par exemple, si vous étiez en mode de défilament vers la gauche ou la droite, faites glisser l'objet vers le haut ou vers le bas. Une fois que vous avez déplace l'objet vers l'emplacement souhaité, relâchéz-le.

Faire glisser pour selectionner

Faites glisser l'objet sur une courte distance dans la direction opposée au sens de défilament de la page afin de le sélectionner. Le déplacement doit être court et rapide. Cette opération permet de selectionner un éléments tel qu'une photo, une icône de programme ou du texte.

Faire glisser à partir du bord

Faites glisser votre doigt à partir d'un bord de l'écran.

• Un glissement depuis le bord droit de l'écran permet d'afficher les options.

• Un glissement depuis le bord gauche de l'écran permet les actions suivantes :

• Afficher un programme ouvert.

• Ancrer un programme. Faites un défilament depuis le bord gauche de l'écran et faites glisser le programme jusqu'à ce qu'une cordure s'affiche. Déplacez ensuite le programme vers la position de votre choix.
• Afficher une liste de programmes récemment ouverts. Faites un glissement depuis le bord gauche de l'écran sans lever le doigt, puis ramènez le programme vers le bord gauche. Une liste des programmes récemment ouverts s'affiche.

• Fermer un programme. Faites un défillement depuis le bord gauche de l'écran et faites glisser le programme vers le bas de l'écran.

• Un glissement depuis le bord supérieur de l'écran permet les actions suivantes :

• Afficher les commandes de menu, telles que Enregistrer, Editor ou Supprimer.

• Fermer un programme. Faites un défilament depuis le bord supérieur de l'écran et faites glisser le programme vers le bas de l'écran.

• Un glissement à partir du bord inférieur de l'écran permet d'afficher les commandes de menu telles que Enregistrer, Editor ou Supprimer.

Astuces concernant l'utilisation de l'écran multitactile

• L'écran multitactile est un panneau de verre couvert d'un film plastique. Pour entrer des données, vous pouze utiliser vos doigs. N'effectuez aucune pression ou ne posez pas d'objet métallique sur l'écran. Vous risqueriez de provoquer une détérioration ou un dysfonctionnement de l'écran.

• Avant de ranger l'ordinateur dans une mallette, mettez-le en mode Portable et rabattez l'écran. Ne mettez pas votre ordinateur dans une mallette lorsqu'il est en mode Tablette.

• Calibrez régulierement la précision d'entrée de votre doigt pour éviter tout décalage.

Nettoyage de l'écran multitactile

Pour nettoyer I'écran multitactile, procédez comme suit :

1. Pour enlever les empreintes de doigt ou la poussière de l'écran multitactile, utilisez un chiffon sec doux et non pelucheux ou un morceau de coton absorbant. N'imbibez pas le chiffon de solvants.
2. Essuyez doucement les salissures et la poussière de l'écran multitactile avec une face du chiffon.
3. Essuyez les salissures ou les empreintes digitales avec l'autre cote du chiffon ou avec un chiffon propre.
4. Àpès usage, lavez le chiffon avec un détergent neutre.

Utilisation des boutons de la tablette graphique

Sur le cadre de l'écran, une rangée de boutons vous permettent de contrôler votre ordinateur en mode Tablette graphique, sans utiliser le clavier.

1 Bouton Rotation de l'écran : appuyez sur ce bouton pour bloquer la fonction de rotation de l'écran.
2 Bouton Alimentation: appuyez sur ce bouton pourmettre l'ordinateur sous tension.
3 Bouton d'augmentation du volume du haut-parleur : appuyez sur ce bouton pour augmenter le volume du haut-parleur.
4 Bouton de diminution du volume du haut-parleur : appuyez sur ce bouton pour diminuer le volume du haut-parleur.
5 Bouton Windows : appuyez sur ce bouton pour basculer entre l'espace de travail en cours et l'écran Demarrer.

Touches et boutons spéciaux

Votre ordinateur dispose de plusieurs touches et boutons spéciaux qui vous aidont à travailler plus facilement et de manière plus efficace.

La figure ci-dessous presente les emplacements des touches spéciales et des boutons.

1 Touches de fonction

Touches de volume et de mode silencieux

F1: Active ou désactive les haut-parleurs.

Si vous coupez le son puis éteignez l'ordinateur, le son restera coupé lorsque vous remèttrez l'ordinateur sous tension. Pour activer le son, appuyez sur F2 ou F3.

F2:Réduit le volume des haut-parleurs.
F3: Augmente le volume des haut-parleurs.
F4: Active ou désactive les microphones.

Touches de gestion de l'affichage

F5: La luminosité de l'écran diminue.
F6: La luminosité de l'écran augmente.

Vous pouvez modifier temporairement la luminosité de l'écran de l'ordinateur en appuyant sur ces deux touches. Pour ce faire, cliquez avec le bouton droit de la souris sur l'icone d'état de la batterie dans la zone de notification Windows, puis cliquez sur Ajuster la luminosité de l'écran et effectuez les modifications souhaitées.
F7: Bascule la sortie d'affichage entre l'écran de l'ordinateur et un écran externe.

Autres fonctions

F8: Active ou désactive le mode avion.

Le mode avion désactive les fonctions sans fil de votre ordinateur pour assurer la conformité avec les réglementations des compagnies aériennes. Lorsque vous appuyez sur cette touche, une liste des

connexions sans fil s'affiche. Vous pouvez ainsi activer ou désactiver rapidement toutes les connexions sans fil.

F9: Ouvre la fenetre Paramètres.
F10: Ouvre la fenêtre Rechercher.
F11: Appuyez sur cette touche pour visualiser les programmes que vous avez ouverts.
F12: Appuyez sur cette touche pour afficher tous les programmes.
- Fn Lock (Echap): Ouvre la fenêtre Propriétés de claviers ThinkPad dans laquelle vous pouvez permuter la fonction des touches F1-F12.
- Fn+B: A la même fonction que la touche Attn.
- Fn+P : A la même fonction que la touche Pause.
- Fn+S: A la même fonction que la touche SysRq.
- Fn+K : A la même fonction que la touche ScrLK.

Vouss pouvez permuter la fonction des touches F1-F12 du ThinkPad pour utiliser les touches en mode Default ou en mode Legacy. En mode par Default, vous pouze activer les fonctions spéciales illustrées sur chaque touche en appuyant directement sur la touche correspondante. En mode Legacy, pour lancer les fonctions spéciales illustrées sur chaque touche, maintenez la touche Fn enfoncée, puis appuyez sur la touche de fonction souhaïée et relâchéz les deux touches.

Pour permuter la fonction des touches F1-F12 dans l'environnement Windows, procedez comme suit :

1. Ouvrez la fenêtre Propriétés du clavier ThinkPad en appuyant sur la touche Fn Lock.
2. Configurez les paramètres en suivant les instructions à l'écran.

Pour.permuter les fonctions des touches F1-F12 via le programme ThinkPad Setup, procedez comme suit :

1. Demarrez l'ordinateur. Lorsque I'écran d'accueil du ThinkPad s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
2. Sélectionnez Config Keyboard/Mouse Change to F1-F12 keys.
3. Configurez les paramètres en suivant les instructions à l'écran.
4. Enregistrez les modifications et quittez.

2 Touche Windows

Appuyez sur cette touche pour basculer entre l'espace de travail en cours et I'écran Demarrer.

Pour plus d'informations sur l'utilisation de la touche Windows en meme temps que d'autres touches, reportez-vous au système d'aide du système d'exploitation Windows.

Utilisation du dispositif de pointage du curseur UltraNav

Votre ordinateur est livre avec un dispositif de pointage UltraNav. Le dispositif de pointage UltraNav comprend le dispositif de pointage du curseur TrackPoint et le pavé tactile représentant tous les deux des dispositifs de pointage dotés de fonctions de base et étendues. Vous pouvez configurer les deux dispositifs enCHOISSSANT VOS parametes préferés.

• Configuration du dispositif de pointage du curseur TrackPoint et du pavé tactile sous forme de péripériques de pointage.

• Configurez le dispositif de pointage TrackPoint comme périphérique de pointage principal et le pavé tactile uniquement pour le défilament, les zones tactiles ou les fonctions de déplacement lent du curseur.

• Configuration du dispositif de pointage du curseur TrackPoint sous forme de périphérique de pointage principal et désactivation du pavé tactile.

• Configuration du pavé tactile sous forme de périphérique de pointage principal et déactivation du dispositif de pointage du curseur TrackPoint.

Modifier les paramètres du dispositif de pointage UltraNav

Pour modifier les paramètres du dispositif de pointage UltraNav, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Matériel et son Souris UltraNav.
3. Modifiez les paramètres à votre convenance.

VoussoupiezegalementmodifierlesparametesdudispositifdepointageUltraNavencliquantsurI'icone UltraNav dans la zone de notification Windows. Pour afficher I'icone UltraNav dans la zone de notification Windows,voir « Ajouter I'icone UltraNav dans la zone de notificationWindows»àla page 26.

Utilisation du dispositif de pointage du curseur TrackPoint

Le dispositif de pointage TrackPoint est constitué d'un bouton de pointage 1 situé sur le clavier et de trois boutons à cliquer situés dans la partie inférieure du clavier. Pour déplacer le pointeur 5 à l'écran, appuyez sur le capuchon antidérapant du bouton de pointage dans la direction souhaitée, parallèlement au clavier; le bouton de pointage ne doit pas bouger. La vitesse de déplacement du pointeur est fonction de la pression exercée sur le bouton de pointage. Les boutons à cliquerGAuche 4 et droit 2 offrent les mêmes fonctions que celles des boutons d'une souris standard. Le bouton central du dispositif TrackPoint 3, appelé barre de défilament, vous permet de faire défilier des pages Web ou des documents dans la direction voulue sans avoir à utiliser les barres de défilament laterales de la fenêtre.

Remarque : Il est possible que le clavier de votre ordinateur soit légèrement différent de l'illustration ci-dessus.

Si vous ne connaissiez pas encore le dispositif TrackPoint, les instructions ci-dessous vous aideront à l'utiliser :

1. Placez vos mains en position de frappe et appuyez doucement avec l'index ou le majeur sur le bouton de pointage dans la direction souhaitee de displacement du pointeur.

Pour déplacer le pointeur vers le haut de l'écran, exercez une pression vers l'écran; pour le déplacer vers le bas de l'écran, exercez une pression vers vous; pour le déplacer latéralement, exercez une pression vers la gauche ou vers la droite.

Remarque: Le pointeur peut parfois dériver. Il ne s'agit pas d'un défaut. Arrêtez d'utiliser le dispositif de pointage du curseur TrackPoint pendant quelques secondes. Le pointeur s'immobilise.

1. Pour selectionner un objet et le faire glisser, appuyez avec le pouce sur le bouton droit ou gauche et déplacez le bouton de pointage TrackPoint.

Personnalisation du dispositif de pointage du curseur TrackPoint

VoussoupiezpersonnaliserI'unitédepointageTrackPointet lesboutons correspondantsde laformaussuivante：

• Inversez les fonctions des boutons gauche et droit.
• Modifiez la sensibilité du dispositif de pointage TrackPoint.
• Activez les conseils sur la fonction de Défilament du dispositif TrackPoint.

Pour modifier les paramètres du dispositif de pointage TrackPoint, voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24.

Remplacement du capuchon du bouton de pointage TrackPoint

Le capuchon 1 situé sur le bouton de pointage TrackPoint est amovible. Vous pouvez le remplaçer comme indiqué ci-dessous.

Remarque: Si vous remplacez votre clavier, le clavier de remplacement est livré avec le capuchon par défaut. Si vous le souhaitez, vous pouvez conserver le capuchon de votre ancien clavier et l'utiliser sur le nouveau.

Utilisation du pavé tactile

Le pavé tactile 1 estitué en dessous des boutons TrackPoint, dans la partie inférieure du clavier. Pour déplacer le pointeur 2 sur l'écran, glissez le doigt sur le pavé dans le sens de déplacement de votrechoix.

Remarque : Il est possible que le clavier de votre ordinateur soit légèrement différent de l'illustration ci-dessus.

Le pavé tactile de votre ordinateur prend en charge la fonction multi-point qui vous permet d'effectuer un zoom avant, un zoom arrêté, de faire défilier l'écran ou d'appliquer une rotation à l'écran tandis que vous naviguez sur Internet ou que vous lisez ou éditez un document.

Pour plus de détails, reportez-vous au système d'aide du dispositif de pointage UltraNav.

Personnalisation du pavé tactile

Pour modifier les paramètres du pavé tactile, voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24.

Désactivation du dispositif de pointage UltraNav

Voussouspuezutilisersimultanementla sourisexternetledispositifdepointageUltraNav.Siyoussouhaitez désactiverledispositifdepointageUltraNav,procédez comme suit：

1. Ouvrez la fenêtre Propriétés de la souris. Voir « Modifier les paramètres du dispositif de pointage UltraNav » à la page 24.
2. Pour désactiver le dispositif de pointage TrackPoint ou le pavé tactile, déslectionnez la case Activer TrackPoint ou Activer le pavé tactile.
3. Cliquez sur OK.

Ajouter l'icone UltraNav dans la zone de notification Windows

Pour facilitier l'accès aux propriétés UltraNav, vous pouvez activer l'affichage de l'icone UltraNav dans la zone de notification Windows.

Pour activer l'affichage de l'icone UltraNav dans la zone de notification Windows, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.

2. Cliques sur Matériel et son Souris UltraNav.

3. Cochez la case Afficher l'icone UltraNav dans la barre des tâches système.

4. Cliquez sur OK.

VoussoupiezapresentmodifierlesproprietésdudispositifdepointageUltraNavencluantsurI'icone UltraNavde lazone de notificationWindows.

Gestion de l'alimentation

Lorsque vous ordinateur n'est pas à proximé de prises de courant, son utilisation dépend de la batterie. La consommation d'énergie varie d'un composant à un autre. Plus vous utilisez des composants consomment beaucoup d'énergie, plus la batterie s'épuise vite. La mobilité a révolutionné le monde professionnel en permettant d'emporter son travail avec soi tout au long de ses déplacements. Grâce aux batteries de votre ordinateur ThinkPad, vous pouvez travailler plus longtemps sans avoir à vous connecter à une prise électrique.

Utilisation de l'alimentation par batterie

Voupuezutiler vourebatterieplusefficacementenconsultationdesinformationsci-dessous.

Vérification de l'etat de la batterie

L'icone d'etat de la batterie dans la zone de notification Windows affiche le pourcentage d'énergie restante de la batterie.

La vitesse à laquelle vous sollicitez la batterie déterminé la durée pendant laquelle vous pouvez utiliser la batterie de l'ordinateur entre chaque charge de la batterie. Etant données les différences au niveau des besoin et des habitudes d'un utilisateur à un autre, il est difficile de prévoir cette durée. Cependant, deux facteurs principaux permettent de déterminer cette durée :

• le niveau de charge de la batterie lorsque vous commencez à travailler ;

• la maniere dont vous utilisez votre ordinateur :

• La fréquence des accès à l'unité de disque dur.

• La luminosité définie pour l'écran de l'ordinateur.

Pour consulter les informations détaillées concernant l'etat de la batterie, procédez de l'une des façon suivantes :

• Ouvrez le programme Lenovo Support et cliquez sur Etat de la batterie.
• Ouvrez le programme Lenovo Settings et cliquez sur Power.

Chargement de la batterie

Lorsque vous constatiez que le pourcentage d'énergie restante est bas, par exemple, l'alarme de la batterie s'eteint, vous doivent recharger la batterie en connectant votre ordinateur au boîtier d'alimentation. La batterie se recharge entièrement en 6 heures environ. La durée du rechargement dépend de la taille de la batterie et de l'environnement physique.

Pour augmenter la durée de vie de la batterie, l'ordinateur ne commence pas à recharger la batterie si la puissance restante est supérieure à 95 %.

Augmentation de la durée de vie de la batterie

Pour augmenter la durée de vie de la batterie, procédez comme suit :

• Utilisez la batterie jusqu'à son déchargement complet; c'est-à-dire, utilisez la batterie jusqu'à ce que les voyants d'etat de la batterie clignotent en orange.

• Rechargez la batterie complètement avant de l'utiliser. La batterie est complètement chargée si levoyant de la batterie est vert.
  Utilisez toujours le mode d'économie d'énergie.

Utilisation du boîtier d'alimentation

L'alimentation de votre ordinateur est assuree par un bloc de batteries lithium-ion (Li-ion) livre en meme temps que I'ordinateur ou par le boitier d'alimentation.

Le boîtier d'alimentation fourni avec votre ordinateur comprend deux composants de base :

• Le transformateur, qui adapte la puissance du courant secteur à l'ordinateur.
• Le cordon d'alimentation, branché sur l'alimentation secteur et relié au transformateur.

Attention : L'utilisation d'un cordon d'alimentation inadapté peut entraîner de graves déteriorations de votre ordinateur.

Connexion du boîtier d'alimentation

Pour utiliser le boîtier d'alimentation, procédez comme suit.

Remarque: Veillez à effectuer les étapes proposées dans l'ordre spécifique.

1. Branchez le boitier d'alimentation sur une prise secteur.
2. Branchez le cordon d'alimentation sur le transformateur.
3. Insérez la prise d'alimentation dans l'ordinateur portable.

Conseils relatifs à l'utilisation du boîtier d'alimentation

Lorsque you ne l'utilise pas, you devez débrancher le boitier d'alimentation de la prise de courant.
- N'enroulez pas le cordon d'alimentation serraue autour du boitier d'alimentation lorsqu'il est connecte au transformateur.
- Avant de charger la batterie, assurez-vous que sa température est d'au moins 10^ .
- La batterie peut être rechargée lorsqu'elle est en place et que le boîtier d'alimentation est relié à l'ordinateur. Vous doivent impérativement charger la batterie si vous vous trouvez dans l'une des situations suivantes :

• Lorsqu'une nouvelle batterie est installée
• Si levoyant de charge de la batterie est faible
• En cas de non utilisation prolongée de la batterie.

Gestion des modes de gestion de l'alimentation

Les modes de gestion de l'alimentation vous permettent d'obtenir le meilleur équilibre possible entre performances et économies d'énergie. Pour modifier le mode de gestion de l'alimentation, procédez comme suit :

1. Cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows.
2. Cliquez sur Autres options d'alimentation.
3. Sélectionnez le mode de gestion de l'alimentation souhaité en suivant les instructions à l'écran.

Modes d'économie d'énergie

Yououpouezutiliserlesmodesd'économied'énergiesuivants pouréconomiserI'énergie survotrestordinateur.

• Veille : Dans ce mode, votre travail est sauvégardé dans la mémoire. Ensuite, l'écran et l'unité SSD ou l'unité de disque dur sont éteints. Lorsque votre ordinateur quitte la mise en veille, votre travail est restauré en quelques secondes.
• Mode veille pendant 30 jours : En fonction du modele, votre ordinateur peut prendre en charge la fonction Mode veille pendant 30 jours. Si cette fonction est activée, l'ordinateur consomme encore moins d'énergie en mode veille et ne nécessite que quelques secondes pour reprendre son fonctionnement normal lorsque vous appuyez sur l'interrupteur d'alimentation. Pour activer la fonction de mise en voille de 30 jours, ouvre le programme Lenovo Settings et cliquez sur Power.
• L'Option Always On USB hors tension : L'option Always On USB décharge considérablement votre batterie. Vous pouvez la désactiver lorsque vous n'avez pas besoin. Pour désactiver la fonction Always On USB, ouvre le programme Lenovo Settings et cliquez sur Power.
• Connexion sans fil désactivée : Si vous n'utilise pas les fonctions sans fil, telles que Bluetooth ou le réseau local sans fil, désactivé-les. Ceci vous permettra d'économiser de l'énergie. Pourmettre hors tension les fonctions sans fil, appuyez sur Fn+F8.

Activation de la fonction de réveil

Pour activer la fonction de réveil, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres → Panneau de configuration.
2. Cliquez sur. Système et sécurité Tâches planifiées Si vous âtes invite à entrer un mot de salle administrateur ou une confirmation, entrez le mot de salle ou confirmez.
3. Dans le panneau de gauche, sélectionné le dossier de tâches pour lequel la fonction de réveil doit être activée. Les tâches planifiées s'affichent.
4. Double-cliquez sur une tâche planifiée, puis cliquez sur l'onglet Conditions.
5. Dans le volet Alimentation, cochez la case Sortir l'ordinateur du mode veille pour exécuter cette tâche.

Définition des actions pour les modules critiques et laasse puissance

Lorsque vous batterie tombe en dessous d'un certain seuil, les actions définies sont déclenchées. Par exemple, l'alarme se désactive ou votre ordinateur passée en mode veille ou se met hors tension.

Pour modifier le niveau critique et d'économie d'énergie et afin que les actions correspondantes soient déclenchées, procédez comme suit :

1. Cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d'alimentation.
2. Cliquez sur. Modification des parametes du mode Modifier les parametes d'alimentation avancés Batterie
3. Modifiez les paramètres à votre convenance dans la liste des Batterie.

Connexion au réseau

Votre ordinateur comporte une ou plusieurs cartes reseau permettant la connexion a Internet ainsi que d'autres connexions reseau.

Connexions Ethernet

Voussoupvezyouconneteraun'reseau localouviauneconnexiona largebandeàlaide de la fonction Ethernetintegreea voluntary ordinateur.

Votre ordinateur est doté d'un connecteur Ethernet. Pour éviter tout risque d'électrocution, ne branche pas le cable téléphonique sur le connecteur Ethernet.

Connexions sans fil

Grace à la communication sans fil, le transfert de données se fait par l'intermédiaire d'ondes radioélectriques et ne nécessite aucun cable physique.

Selon le périphérique sans fil utilisé sur votre ordinateur, vous pourrez peut-être vous connecter aux catégories suivantes de réseaux sans fil.

Réseau local sans fil

Un réseau local sans fil (LAN) couvre une superficie relativement restreinte. Il peut se limiter à un immeuble de bureaux ou à une maison. Les peripériques répondant à la norme 802.11 peuvent se connecter à ce réseau.

Votre ordinateur est livré avec une carte de réseau local sans fil et un utiliser de configuration intégrepermettant d'établir des liaisons sans fil et de contrôle l'etat de la connexion. Ainsi, vous pouvez resterconnecté à votre réseau au bureau, dans une salle de réunion ou à la maison, sans avoir besoin d'uneconnexion filaire.

Antenne réseau étendu sans fil

Le réseau étendu sans fil (WAN) couvre une plus large superficie, comme une ville ou un pays. Des réseau cellulaires sont utilisés pour la transmission des données.

Remarque : Dans certains pays, le service de réseau etendu sans fil est fourni par des fournisseurs de services autorisés.

Certains ordinateurs portables ThinkPad sont livrés avec une carte de réseau étendu sans fil intégrée qui incluent certaines technologies de réseau étendu sans fil, comme 1xEV-DO, HSPA, 3G ou GPRS. En utilisant la carte de réseau étendu sans fil intégrée et l'utilitaire de configuration qui est préinstallé sur votre ordinateur, vous pouvez étabir une connexion à un réseau étendu sans fil et contrôle son état.

Bluetooth

Bluetooth est l'une des nombreuses technologies sans fil utilisées pour créé un réseau personnel. La technologie Bluetooth permet à différents types d'appareils électroniques, comme des ordinateurs, des téléphones mobiles ou des périphériques de toutes sortes, d'échanger entre eux, sur une courte distance, par liaison radio, de la voix et des données.

Utilisation du réseau local sans fil et des connexions réseau étendu sans fil

Vou puez vcrifier l'etat de la connexion sans fil et la force du signal via l'icone d'etat de la connexion au reseau sans fil dans la zone de notification Windows.

Pour activer ou désactiver la fonction sans fil, appuyez sur F8. Lorsque vous appuyez sur cette touche, une liste des connexions sans fil s'affiche. Vous pouvez ainsi activer ou désactiver rapidement toutes les connexions sans fil.

Le programme Connaissance des emplacements permet deGERER les profils emplacement. En passant d'un profil emplacement à un autre lorsque vous changez votre ordinateur de place, vous pouvez vous connecter facilement et rapidement à un réseau sans avoir a reconfigurer les parametes manuelles ni à redémarrer l'ordinateur à chaque fois. Pour acceder au programme Connaissance des emplacements, ouvre le programme Lenovo Settings et cliquez sur Connaissance des emplacements.

Attention : Si vous souhaitez utiliser votre ordinateur lors d'un voyage en avion, consultez la compétie aérienne avant l'embarquement pour connaître les services sans fil disponibles.

• Si vous emportez votre ordinateur doté du dispositif de connexion sans fil lors d'un voyage en avion, consultez la Compagnie aérienne avant l'embarquement pour connaître les services disponibles.
• S'il existe des restrictions concernant l'utilisation d'ordinateurs dotés du dispositif de connexion sans fil lors d'un voyage en avion, vous doivent désactiver ce dispositif avant l'embarquement.

Pour才知道 les antennes sans fil sur l'ordinateur, reportez-vous à la section « Emplacement des antennes sans fil UltraConnect » à la page 120.

Conseils relatifs à l'utilisation de la fonction de connexion sans fil

Pour obtenir la meilleure connexion possible, suivez les conseils suivants :

• Positionnez votre ordinateur de telle sorte qu'il y ait le moins d'obstacles possible entre le point d'accès au réseau local sans fil et l'ordinateur.
• Pour obtenir une connexion sans fil optimale, ouvre l'écran de l'ordinateur afin qu'il forme un angle légèrement supérieur à 90 degrés.
• Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en meme temps qu'une option Bluetooth, la vitesse de transmission des données peut etre ralentie et les performances de la fonction sans fil peuvent se dégrader.

Remarque : Vous pouvez acheter une carte de réseau sans fil sous forme d'option auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/accessories/services/index.html.

Utilisation de Bluetooth

Pour envoyer des données à un périphérique Bluetooth, procédez comme suit :

1. Cliquez avec le bouton croit de la souris sur les données à envoyer.
2. Sélectionnez Envoyer à → Périphériques Bluetooth.

Pour receivevoir les données, cliquez sur l'icone Bluetooth dans la zone de notification Windows, puis cliquez sur Recevoir un fichier.

Pour configurer un périphérique Bluetooth ouGER les paramètres de connexion, procedez comme suit :

1. Cliquez sur I'icone Bluetooth dans la zone de notification Windows, puis cliquez sur Ouvrir parametes.
2. Configurez les paramètres Bluetooth à votre convenance.

Pour plus de détails, reportez-vous au système d'aide de Windows.

Remarque : Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en meme temps qu'une option Bluetooth, la vitesse de transmission des données peut etre ralentie et les performances de la fonction sans fil peuvent se dégrader.

Présentations et multimédia

Vouss pouvez relier voire ordinateur a un projecteur pour effectuer des presentations ou a un ecran externe pour etendre voire espace de travail.

Modification des paramètres d'affichage

Pour modifier les paramètres d'affichage tels que la résolution de l'écran ou la police, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres Panneau de configuration.

2. Cliquez sur Apparence et personnalisation Affichage.

3. Sélectionnéz l'affichage que vous souhaitez configurer. Suivez les instructions à l'écran pour modifier les paramètres à votre convenance.

Utilisation d'un écran externe

Si un écran exter est connecté à l'ordinateur, vous pouze basculer l'affichage de sortie entre l'écran de l'ordinateur et un écran exter. Vous pouze également afficher la même sortie sur les deux écrans ou afficher une sortie différente sur chacun d'eux.

Remarque: Un cable d'interface video avec cœur en ferrite est requis si vous branchez un écran externe.

Pour utiliser un écran externe, procédez comme suit :

1. Branchez l'écran externe sur le connecteur VGA de l'ordinateur, le mini connecteur DisplayPort ou le connecteur HDMI. Puis branchez l'écran externe sur une prise de courant.

Remarque: Si le connecteur de l'écran n'est pas compatible avec le mini-connecteur DisplayPort ou le connecteur HDMI de votre ordinateur, il est possible d'utiliser un cable de conversion pour étabir la connexion. Les cables de conversion sont disponibles en options auprès de Lenovo à l'adresse suivante: http://www.lenovo.com/accessories/services/index.html.

1. Allumez l'écran externe.
2. Changez l'emplacement de la sortie de l'affichage en appuyant sur la touche F7. Cela vous permet d'obtenir l'affichage sur l'écran externe, l'écran de l'ordinateur ou les deux.

Remarque: Si I'ordinateur ne parvient pas à détecter l'écran externe, cliquez avec le bouton droit sur le bureau, puis sélectionné Résolution d'écran. Cliquez sur le bouton Détector.

Votre ordinateur prend en charge une résolution videoe maximale de 2560 x 1600, sous réserve que l'écran externe prenne également en charge cette résolution. Pour plus de détails, consultez les manuels fournis avec l'écran. Vous pouvez définir n'importe qu'elle valeur de résolution pour l'écran de l'ordinateur ou pour l'écran externe. Lorsque vous utilisez les deux écrans à la fois, leur résolution est identique. Si vous définissez une résolution plus élevé pour l'écran de l'ordinateur, vous ne pouvez visualiser qu'une partie de l'écran à la fois. Vous pouvez afficher les autres parties en déplaçant l'image à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.

Remarques sur l'utilisation d'un écran externe

• Lorsque vous installez un système d'exploitation, vous doivent également installer le pilote d'écran adapté à votre écran, qui est fourni avec l'ordinateur, ainsi que le fichier INF livre avec l'écran externe.
• Si vous définissez une résolution supérieure à celle utilisée sur l'écran de l'ordinateur et si vous utilisez ensuite un écran externe qui ne prend pas en charge cette résolution, tirez parti de la fonction écran virtuel, qui vous permet de n'afficher qu'une partie de l'image haute résolution généree par votre ordinateur. Vous pouvez afficher les autres parties de l'image en déplaçant l'écran à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.
• Si vous utilisez un écran externe obsolète, la résolution et la fréquence de rafraîchissement peuvent être limitées.
• Si vous souhaitez ouvrir une session DOS plein écran lorsque vous âtes en mode Etendu, seul l'écran principal passée en mode DOS. L'autre écran s'éteint.
• Lorsque vous étes en mode Etendu et qu'une application utilisant DirectDraw ou Direct3D est exécutée en mode plein écran, elle n'apparait que sur l'écran principal.

Définition de l'écran principal

Si vous ordinateur est doté d'une carte graphique Intel®, vous pouvez désigner l'autre écran comme écran principal en procédant comme suit :

1. Cliquez avec le bouton croit de la souris sur le bureau, puis cliquez sur Résolution d'écran.
2. Sélectionnez l'écran que vous souhaitez définir comme écran principal. Cochez ensuite la case Faire de cet affichage votre affichage principal.

Configuration du type d'écran

Pour définiir votre type d'écran, procédez comme suit :

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si I'ordinateur ne parvient pas a détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité.
2. Définissez la Résolution.
3. Cliquez sur Paramètres avancés.
4. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour contrôler que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit :
5. Si plus de deux types d'écran sont affichés, Sélectionnez Moniteur Plug-and-Play générique ou Moniteur non Plug-and-Play générique.
6. Cliquez sur Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
7. Cliquez sur l'onglet Pilote.
8. Cliquez sur Mettre à jour le pilote.
9. Cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis sur Me laisser désirir parmi une liste de pilotes de périphériques sur mon ordinateur.
10. Désélectionnez la case Afficher les matériels compatibles.
11. Sélectionnez le Fabricant et le Modèle de l'écran. Si vous écran ne figure pas dans la liste, arrêtez l'installation de ce pilote et utilisez celui qui est fourni avec votre écran.
12. Àpès avoir mis à jour le pilote, cliquez sur Fermer.
13. Cliquez sur OK.

Utilisation d'un projecteur

Pour effectuer des presentations, vous pouvez brancher un projecteur sur votre ordinateur via le mini-connecteur DisplayPort ou le connecteur Thunderbolt.

Remarque : Si le connecteur du projecteur n'est pas compatible avec le mini-connecteur DisplayPort ou le connecteur Thunderbolt de votre ordinateur, vous pouvez vous procurer un cable de conversion sur le site http://www.lenovo.com/accessories/services/index.html.

Il peut se passer quelques secondes avant que le projecteur affiche l'image. Si votre bureau ne s'affiche pas au bout de 60 secondes, appuyez sur F7 pour.permuter entre les différentes unités d'affichage.

Viete projecteur peut etre equiped'un ou de plusieurs ports d'entree audio. Pour effectuer une presentation sonore, vous necez connecter la prise audio de vaue ordinateur a ces ports, via un cable audio (disponible a la vente).

Utilisation des dispositifs audio

Votre ordinateur est équipé des éléments suivants :

• Prise audio multifonction de 3,5 mm de diamètre
  Haut-parleurs stéreo intégrés

• Micro intégré

L'ordinaire compte également une puce audio vous permettant de bénéficier de diverses fonctions audio multimédia :

• Conformé à la norme audio haute définition Intel
• Enregistrement et lecture de fichiers PCM et WAV au format 16 bits ou 24 bits
• Lecture d'un fichier WAV à un taux d'échantillonnage de 44,1 KHz à 192 KHz
• Lecture de fichiers MIDI via un synthétiseur à table d'onde dans les systèmes d'exploitation Microsoft Windows
• Lecture de fichiers MP3 via Windows Media Player ou un logiciel de lecture MP3
• Enregistrement à partir de diverses sources sonores

Remarque : La prise audio multifonction ne prend pas en charge les micros conventionnels.

Le tableau suivant indique les fonctions des péripériques audio connectés aux prises de votre ordinateur qui sont prises en charge.

Tableau 1. List des fonctions audio

Prise	Casque avec prise 4 pôles de 3,5 mm	Casque standard	Micro standard
Prise audio multifonction	Fonctions casque et micro prises en charge	Fonction casque prise en charge	Non pris en charge

Configuration en vue d'un enregistrement sonore

Pour configurer le micro afin d'obtenir une qualité d'enregistrement optimale, ouvrez la fenêtre Realtek HD Audio Manager en procédant comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Matériel et audio Realtek HD Audio Manager

Utilisation de laamera intégrée

Si vous ordinateur est équipé d'uneamera intégrée, vous pouvez utiliser laamera pour visionner votre image video et pour effectuer un instantané de votre image actuelle. Pour allumer laamera, appuyez sur F6 pour ouvrir le programme Lenovo Settings, puis cliquez sur Camera. Lorsque laamera démarre, le voyant vert d'utilisation de laamera s'allume.

Vouss pouvez également utiliser laamera intégrée avec d'autres programmes qui proposent des fonctions de photographie, de capture video et de visioconférence. Pour utiliser laamera intégrée avec d'autres programmes, ouvrez l'un des programmes et lancez la fonction de photographie, de capture video ou de visioconférence. Ensuite, laamera est lancée automatiquement et levoyant vert d'activation de laamera s'allume. Pour plus d'informations sur l'utilisation de laamera avec un programme, reportez-vous au système d'aide du programme.

Configuration des paramètres de laamera

Pour configurer les paramètres de laamera, procédez de l'une des façon suivantes :

• Configurez les paramètres de laamera directement à partir du programme qui utilise laamera. Pour plus d'informations, reportez-vous au système d'aide du programme.

• Cliquez sur Lenovo Settings dans l'écran Demarrer, puis sur Caméra. Suivez les instructions qui s'affichent à l'écran.

Utilisation d'une carte mémoire

Votre ordinateur est equiped d'un emplacement pour lecteur de carte memoire. Le logement du lecteur de carte memoire prend en charge les quatre types de cartes suivants :

• Carte SD (Secure Digital)
• Carte SDHC (Secure Digital High-Capacity)
• Carte SDXC (Secure Digital eXtended-Capacity)
  MultiMediaCard (MMC)

Remarque : Lors du transfert de données à partir d'une carte mémoire, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données.

Pour plus d'informations sur les cartes mémoire, reportez-vous à l'une des rubriques suivantes :

Insertion d'une carte mémoire

Attention : Avant d'installer l'une des cartes ci-après, touchez une table en métal ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour insérer une carte mémoire dans le logement pour lecteur de carte mémoire 4 en 1, procédez comme suit :

1. Assurez-vous que la carte est correctement orientée.
2. Insérez fermement la carte dans le logement du lecteur de carte mémoire 4 en 1. Insérez fermement la carte dans le logement.

Si la carte mémoire n'est pas préte à l'emploi, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.
2. Cliquez sur Matériel et audio Gestionnaire de périphériques.
3. Dans le menu Action, Sélectionnez Ajouter un matériel d'ancienne génération. L'assistant Ajout de matériel démarre.
4. Suivez les instructions qui s'affichent à l'écran.

Retrait d'une carte mémoire

Attention :

• Arrêtez la carte avant de la retiree. Autrement, les données prsentes sur la carte peuvent etre endommagées ou perdues.
• Ne retirez pas la carte lorsque l'ordinateur est en mode veille. Sinon le système risque de ne pas répondre lorsque vous tenterez de reprendre l'opération.

Pour retirer une carte, procedez comme suit :

1. Cliquez sur Afficher les iconônes cachées dans la zone de notification Windows

2. Cliquez avec le bouton droit de la souris sur l'icone Retirer le péripérisque en toute sécurité et éjecter le média.

3. Sélectionnez l'options correspondante pour éjecter la carte du système d'exploitation Windows.

4. Appuyez sur la carte pour l'éjecter de votre ordinateur.
5. Retirez la carte et rangez-la en lieu sur en vue d'une utilisation ultérieure.

Remarque : Si vous ne retirez pas la carte après l'voir arrêtée dans le système d'exploitation Windows, la carte devient inaccessible. Pour acceder à la carte, vous devez la prisoner puis l'insérer de nouveau.

Chapitre 3. Vous et votre ordinateur

Cette section fournit des informations sur l'accessibilité, le comport et vous explique comment voyager avec votre ordinateur.

• « Accessibilité et comport » à la page 37
• « Voyager avec votre ThinkPad » à la page 39

Accessibilité et comport

De bonnes pratiques ergonomiques sont importantes pour tirer le meilleur parti de votre ordinateur personnel et éviter toute sensation d'inconfort. Agencez votre bureau et votre matériel afin de l'adapter à vos besoines personnels et au type de travail que vous effectuez. En outre, des habitues saines permettent d'optimiser les performances et d'obtenir un meilleur comfort lors de l'utilisation de l'ordinateur.

Les rubriques ci-après fournissant des informations relatives à l'organisation de votre bureau, l'installation de votre matériel, et la mise en place de bonnes habitudes de travail.

Lenovo s'engage à fournir les informations et les technologies les plus récentes aux clients souffrant d'un handicap. Veuillez consulter les informations d'accessibilité, qui seront nos initiatives dans ce domaine.

Ergonomie

En voyage, votre environnement de travail change constamment. Par exemple, l'adaptation aux sources de lumière ambiantes, une assise comfortable et un bon positionnement de votre matériel informatique peuvent vous permettre d'améliorer vos performances et votre comfort.

L'exemple suivant présente un utilisateur en environnement de travail conventionnel. Meme si vous ne vous trouvez pas dans cette situation, vous pouvez suivre la plupart de ces conseils. Prenez de bonnes habituées, vous ne pourrez qu'en bénéficier.

Position générale : changez de position de travail afin d'eviter de ressentir un sentiment d'inconfort si vous restez dans la meme position pendant une période prolongee. De courtes mais fréquentes pauses you permettent aussi d'éviter tout sentiment d'inconfort provenant de votre position de travail.

Ecran : placez l'écran de manière à conserver une distance convenable avec les yeux, comprise entre 510 et 760 mm. Evitez la lumière éblouissante ou les reflets sur l'écran qui peuvent provenir de l'éclairage au plafond ou de sources de luzière extérieures. Nettoyez régulièrement l'écran et reglez la luminosité de façon à permettre une visioncomfortable. Appuyez sur F5 ou F6 pour régler la luminosité de l'écran.

Position de la tête : maintenez votre tête et votre cou dans une position comfortable et neutre (vertical ou droite).

Chaise : utilisez une chaise à hauteur régiable qui supporte correctement votre dos. Réglez la chaise selon vos besoin.

Position des bras et des mains : si possible, utilisez les accoudoirs ou toute autre partie de votre plan de travail pour supporter vos bras. Gardez les avant-bras, les poignets et les mains dans une positionSouple (horizontal).Tapez delicatement sur les touches.

Position des jambes : gardez les cuisses parallètes au sol et les pieds à plat sur le sol ou le repose-pieds.

En voyage

Il peut s'avérer difficile d'observer les règles d'ergonomie optimes lorsque vous utilisez l'ordinateur en dehors de votre bureau. Quel que soit l'environnement, essayez de tener compte d'un maximum de conseils d'utilisation. Une assise correcte et un éclairage approprié, par exemple, vous aideront à conserver des niveaux de comport et de performances souhaitables.

Problèmes de vision

Les écrons de visualisation des ordinateurs portables ThinkPad sont conçus pour satisfaire les normes les plus élevées ; ils offrent des images nettes et plus vraies que nature et un affichage large et lumineux qui optimise la visualisation des applications et le comport d'utilisation de votre ordinateur. Bien entendu, toute activité visuelle intense et soutenue peut provoquer une fatigue. Si vous avez des questions sur la fatigue visuelle et le manque de comport visuel, besoin des conseils à un spécialiste.

Confort

Suivez les instructions suivantes pour améliorer votre comport et vos performances.

Activité et pauses : Plus vous utilisez votre ordinateur, plus il est important de respecter la position de travail. Si vous suivez les instructions dans « Ergonomie » à la page 37 et si vous adoptez une « position assise active», vous pourrez sans mal éviter le sentiment d'inconfort lié à vos positions de travail. Le fait de changer spontanément votre position de travail et de prendre des pauses courtes mais féquentes vous permet de travailler sur votre ordinateur de façon saine. Notre ordinateur est léger et mobile. Vous pouvez donc facilement le repositionner sur votre plan de travail pour l'adapter aux changements de position.

Agencement de votre zone de travail : Familiarisez-vous avec les meubles de votre bureau de façon à savoir comment ajuster votre surface de travail, votre siège et tout autre outil de travail afin d'assurer un comfort adapté à vos préférences. Si votre zone de travail ne se trouve pas dans un bureau, veillez à bien adopter une position assise active et prenez des pauses. De nombreuses solutions produit ThinkPad sont disponibles pour vous aider à modifier et à développer votre ordinateur afin qu'il corresponde au mieux à vos besoins. Consultez le site Web ci-après pour visualiser certaines de ces options : http://www.lenovo.com/accessories/services/index.html. Découvre les solutions d'installation pour stations d'accueil et produits externes qui offrent les possibités de réglage et les fonctions les mistrés adaptations à vos besoins.

Informations d'accessibilité

Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les personnes souffrant d'un handicap. Par conséquent, les informations suivantesprésentent des possibités permettant aux utilisateurs malentendants, malvoyants ou à mobilité réduite de profiter pleinement de leur ordinateur.

Les technologies d'aide permettent aux utilisateurs d'acceder aux informations de la(Meilleure façon possible. Certaines de ces technologies sont déjà fournies avec le système d'exploitation, d'autres peuvent etre obtenues chez des fournisseurs ou sur le Web http://www.lenovo.com/healthycomputing.

Technologies d'aide

Certain technologies d'accessibilité sont disponibles à partir du programme Options d'accessibilité. Le nombre de fonctions d'accessibilité disponibles varie selon le système d'exploitation. En général, les options d'accessibilité améliorent la façon dont les utilisateurs malentendants, malvoyants ou à mobilité réduite naviguent et utilisent leur ordinateur. Par exemple, il se peut que certains utilisateurs ne disposent pas des capacité moteur leur permettant d'utiliser une souris ou de Sélectionner une combinaison de touches. D'autres utilisateurs exigent des polices de caractère plus grandes ou des modes d'affichage à fort contraste. Dans certains cas, des loupes et des synthétiseurs de parole intégrés sont disponibles. Pour plus de détails sur chacune de ces fonctions, consultez le système d'aide de Microsoft.

Pour utiliser le programme Options d'accessibilité, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.
2. Cliquez sur Matériel et audio Options d'ergonomie Centre d'accessibilité.

Technologies de lecteur d'écran

Les technologies de lecteur d'écran concernent principalement les interfaces d'applications logicielles, les systèmes d'aide et une série de documents en ligne. Cependant, si un lecteur d'écran est incapable de dire des documents, ces derniers doivent d'abord faire l'objet d'une conversion. Une des solutions consiste à convertir des fichiers PDF Adobe dans un format leur permettant d'être lus par les lecteurs d'écran. Cette solution, basée sur le Web, est fournie par Adobe Systems Incorporated. A partir du site http://access.adobe.com, les documents PDF Adobe peuvent être convertis au format HTML ou au format texte dans plusieurs langues. Une des options permet de convertir les documents PDF se trouvant sur Internet. Une seconde option permet aux utilisateurs de soumettre l'URL d'un fichier PDF Adobe dans un courrier électronique et de le convertir au format HTML ou au format texte ASCII. Les fichiers PDF Adobe d'une unité de disque dur locale, d'un CD-ROM local ou d'un réseau local (LAN) peuvent être convertis en jignant le fichier PDF Adobe à un courrier électronique.

Voyager avec votre ThinkPad

Cette rubrique donne des indications qui vous aideront a utiliser votre ordinateur lorsque vous voyagez.

Conseils pour voyager

Suivez les conseils ci-après pour voyager plus sereinement et efficacement avec votre ordinateur.

• Vous pouvez passer votre ordinateur au travers des détecteurs à rayons X des aéroports en toute sécurité, mais gardez un oeil sur lui à tout instant pour éviter qu'il ne soit volé.
• Munissez-vous d'un adaptateur électrique pour une utilisation dans un avion ou une automobile.
• Si vous portez un boîtier d'alimentation, détachez son cordon pour ne pas l'endommager.

Conseils pour voyager en avion

Si vous emmenez votre ordinateur avec vous en avion, tenez compte des conseils suivants :

• Si vous avez l'intention d'utiliser votre ordinateur ou des services sans fil (teils qu'Internet et Bluetooth), vérifie les restrictions et la disponibilité des services auprès de la compétie aérienne avant l'embarquement. S'il existe des restrictions concernant l'utilisation d'ordinateurs dotés de fonctions sans fil lors d'un voyage en avion, vous doivent respecter ces restrictions. Si nécessaire, désactivez les fonctions sans fil avant l'embarquement.
• Faites attention au dossier qui se trouve devant vous dans l'avion. Inclinez l'écran du ThinkPad de manière à éviter qu'il ne soit percuté si la personne assisté devant vous abaisse son dossier.
• Au moment du décollage, n'oubliez pas demettre l'ordinateur hors tension.

Accessoires de voyage

Lorsque you etes en deplacement, consultez laiste suivante pour eviter d'oublier des éléments essentiels :

• Boitier d'alimentation ThinkPad
• Adaptateur multifonction CA/CC pour ThinkPad
• Souris externe (si vous avez l'habitude de vous en servir)
  Cable Ethernet
• Batterie chargée supplémentaire
• Mallette solide assurant une protection adequate
• Unité de stockage externe

Si vous voyagez à l'étranger, pensez à emporter un boîtier d'alimentation pour le pays dans lequel vous给您 rendez.

Pour acheter des accessoires de voyage, accedez à la page suivante : http://www.lenovo.com/accessories.

Chapitre 4. Sécurité

Le present chapitre fournit des informations sur la façon de protégger l'ordinateur contre le vol et toute utilisation non autorisée.

• « Installation d'un antivol » à la page 41
• « Utilisation de mots de passer » à la page 41
• « Sécurité du disque dur » à la page 47
• « Configuration du processeur de sécurité » à la page 48
• « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 49
• « Utilisation de pare-feu » à la page 49
  Protection des données contre les virus » à la page 49

Installation d'un antivol

Vousspuvez cadenasservoire ordinateure en vue de le proteger contre tout déplacement non autorise.

Installez un antivol dans le dispositif de sécurité de l'ordinateur, puis attachez la chaine du verrou à un objet fixe. Reportez-vous aux instructions fournies avec l'antivol.

Remarque : Il vous incombe d'évaluier, de sélectionner etmettre en œuvre les dispositifs de verrouillage et de sécurité. Lenovo neporte aucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité ou les performances de tels dispositifs.

Utilisation de mots de passer

C'est à l'aide de mots de passer que vous empêcherez les autres utilisateurs d'avoir accès à votre ordinateur. Lorsque vous avez défini un mot de passer, une invite s'affiche sur l'écran chaque fois que vous mettez l'ordinateur sous tension. Entrez le mot de passer à l'invite. Vous ne pourrez utiliser l'ordinateur que si vous avez entre le mot de passer approprié.

Mots de passer et mode veille

Si vous avez defini des mots de passer et mis votre ordinateur en mode veille, la procedure de reprise de fonctionnement de l'ordinateur est la suivante :

• Vous n'êtes pas invite à saisir le mot de passer lors de la reprise de fonctionnement de l'ordinateur.
• Si une unité de disque dur ou une unité SSD est protégée par un mot de passage, elle est déverrouillée automatiquement lorsque vous reprenez le mode de fonctionnement normal.

Remarque: Si un mot de passer Windows a ete defini, vous serez invit a l'entrer.

Saisie de mots de passer

Si cette icône s'affiche, entrez le mot de passer à la mise sous tension ou le mot de passer superviseur.

Si cette icône s'affiche, entrez un mot de passer d'accès au disque dur. Pour entrer un mot de passer de d'accès au disque dur, procédez comme suit :

1. Appuyez sur F1. L'icone devient :

1. Entrez le mot de passer maître d'accès au disque dur.

Remarque : Pour revenir à l'icone

appuyez de nouveau sur F1.

Si cette icône s'affiche, entrez un mot de passerse superviseur.

Remarque : Appuyez sur la touche retour arrêté si vous saississez un mot de passer incorrect.

Mot de passer à la mise sous tension

Vouss pouze définir un mot de passer à la mise sous tension pour protéger votre ordinateur contre tout accès illicite.

Dans ce cas, un message vous invite à entrer le mot de passer à chaque mise sous tension de l'ordinateur.

Définition d'un mot de passer à la mise sous tension

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Power-on Password.
8. Dans la zone Enter New Password, saississez le mot de passer de votrechoix et appuyez sur Entre.
9. Dans la zone Confirm New Password, saississez une seconde fois le mot de passer et appuyez sur Entrée.

Attention : Il est recommandé de noter votre mot de passer et de le conserver en lieu sûr. Sinon, en cas d'oubli, vous devrez faire procédér à son annulation par un revendeur ou un partenaire commercial Lenovo.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Modification ou suppression du mot de passer à la mise sous tension

Pour modifier le mot de passer à la mise sous tension, suivez les étapes 1 à 7. Saisissez votre mot de passage actuel. Lorsque la zone Enter New Password s'affiche, entrez un nouveau mot de passer, puis ressaississez-le pour vérification. Pour supprimer le mot de passer, suivez les étapes 1 à 7. Saisissez votre mot de passage actuel. Quand la zone Enter New Password apparait, laissez-la vide et appuyez deux fois sur Entrée.

Mots de passer d'accès au disque dur

Il existe deux types de mot de passer à associer au disque dur afin de protéger les informations qu'il contient :

• Mot de passeruse utiliseur du disque dur

• Mot de passer maître, avec lequel un mot de passage utilisé est obligatoire

Si le mot de passer du disque dur d'un utilisateur a ete defini, mais qu'aucun mot de passage de disque maître ne I'a ete, I'utiliser doit entrer son mot de passage pour pouvoir acceder aux fichiers et applications de I'unite de disque dur.

Le mot de passer maître ne peut être définit et utilisé que par l'administrateur système. A la façon d'une clé maître, il permet à l'administrateur système d'acceder à toute unité de disque dur du système. L'administrateur définit le mot de passer maître et personne d'autre ne le connait. L'administrateur définit ensuite un mot de passer pour chaque ordinateur du réseau et indique à chacun le mot de passer de son ordinateur. L'utilisateur peut modifier son mot de passer utiliser comme il le souhaite. Toutefois, l'administrateur peut toujours acceder à l'ordinateur de l'utilisateur en utilisant le mot de passer maître.

Remarque : Lorsqu'un mot de passer maître d'accès au disque dur est défini, seul l'administrateur peut supprimer le mot de passer utiliser d'accès au disque dur.

Définition d'un mot de passer d'accès au disque dur

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Hard Disk 1 Password.

8. Une fenêtre de mot de passer s'affiche. Un message vous invite à sélectionner User ou User + Master. Sélectionnez User pour attribuer un seul mot de passer d'accès au disque dur. Si vous étés administrateur ou superviseur, vous pouvez sélectionner User + Master pour définir deux mots de passer. (L'utilisateur peut alors modifier son mot de passer ultérieurement.)

9. Si vous sélectionnéz User + Master, procédez comme suit :

a. Lorsqu'une fenêtre de saisie du nouveau mot de passer utiliseur d'accès au disque dur s'affiche, entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.
b. Dans la zone Confirm New Password, saisissez de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.
c. Une fenêtre de message s'affiche et vous invite à définir le mot de passer maître d'accès au disque dur. Appuyez sur Entrée pour continuer.
d. Une fenêtre de saisie du nouveau mot de passer maître d'accès au disque dur s'ouvre. Entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.
e. Dans la zone Confirm New Password, saisissez de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.

• Si vous sélectionné seulement User, procédez comme suit :

a. Lorsqu'une fenêtre de saisie du nouveau mot de passer s'affiche, entrez votre nouveau mot de passer dans la zone Enter New Password. Appuyez sur Entrée.

Remarques :

• Vous pouvez définir la longueur minimale du mot de passer d'accès au disque dur via le menu Security.

• Si le mot de passer d'accès au disque dur que vous définissez dépasse sept caractères, l'unité de disque dur ne pourrait être utilisée que par un ordinateur capable de reconnaître les mots de passage de plus de sept caractères. Si vous installez ensuite l'unité de disque dur sur un ordinateur incapable de reconnaître un mot de passer d'accès au disque dur contenant plus de sept caractères, vous ne pouvez pas acceder à l'unité.

b. Dans la zone Confirm New Password, saississe de nouveau le mot de passer que vous venez de saisir pour vérification. Appuyez sur Entrée.

Attention : Il est recommendé de noter votre mot de passer et de le conserver en lieu sûr. Sinon, en cas d'oubli du mot de passer maître et/ou utiliser, Lenovo ne peut pas le réinitialiser ni récapérer les données de votre unité de disque dur. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

A la prochaine mise sous tension de l'ordinateur, vous devrez entre le mot de passer maître ou utilisateur d'accès au disque dur pour démarrer l'ordinateur et pouvoir acceder au système d'exploitation.

Modification ou suppression du mot d'un passage d'accès au disque dur

Suivez les étapes 1 à 7 décrites dans la section « Définition d'un mot de passer d'accès au disque dur » à la page 43, en entrant votre mot de passer pour acceder au programme ThinkPad Setup.

Pour modifier ou supprimer le mot de passer utiliseur d'accès au disque dur, procedez comme suit :

• Pour modifier le mot de passer d'accès au disque dur, saisissez le mot de passer actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors modifié.
• Pour supprimer le mot de passer d'accès au disque dur, saisissez le mot de passer actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors supprimé.

Pour modifier ou supprimer les mots de passer User + Master d'accès au disque dur, Sélectionnez User HDP ou Master HDP.

Si vous sélectionné l'option User HDP, procédez comme suit :

• Pour modifier le mot de passer utiliseur d'accès au disque dur, saisissez le mot de passer utiliseur ou maître d'accès au disque dur actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer utiliseur d'accès au disque dur dans la zone Enter New Password, puis ressaississez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors modifié.
• Pour supprimer le mot de passer utiliseur d'accès au disque dur, saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer utiliseur d'accès au disque dur est alors supprimé.

Si vous sélectionné l'option Master HDP, procédez comme suit :

• Pour modifier le mot de passer maître d'accès au disque dur, saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Saisissez ensuite le nouveau mot de passer maître d'accès au disque dur dans la zone Enter New Password, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée et une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Le mot de passer maître d'accès au disque dur est alors modifié.
• Pour supprimer le mot de passer maître d'accès au disque dur, saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password. Laissez ensuite les zones Enter New Password et Confirm New Password vides, puis appuyez sur Entrée. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour quitter la fenêtre Setup Notice. Les deux mots de passer d'accès au disque dur (maître et utiliser) sont alors supprimés.

Mot de passer superviseur

Le mot de passer superviseur permet de protégger les informations système enregistrées dans ThinkPad Setup. En effet, personne ne peut modifier la configuration de l'ordinateur à moins de connaître ce mot de passer. Il présente les caractéristiques suivantes :

• Si un mot de passer superviseur a eté défini, il vous est demandé lorsque vous essayez de lancer le programme ThinkPad Setup. Les personnes non autorisées ne peuvent pas acceder aux données de configuration.
• L'administrateur système peut utiliser le mot de passer superviseur pour acceder à l'ordinateur même si l'utilisateur de ce dernier a défini un mot de passer à la mise sous tension. Le mot de passer superviseur est prioritaire sur le mot de passer à la mise sous tension.

• Si un mot de passer superviseur et un mot de passer à la mise sous tension ont été définis, vous ne pouvez effectuer les opérations suivantes que si vous connaissiez le mot de passer superviseur :

• Suppression du mot de passer à la mise sous tension

• Modification ou suppression du mot de passer superviseur
• Activation ou déactivation de la fonction Wake on LAN
• Activation et désactivation de la fonction Internal Network Option ROM
• Modification de la date et de l'heure
• Activation et désactivation de la fonction Lock UEFI BIOS Settings
• Activation et désactivation de la fonction Password at unattended boot
• Indication de la longueur minimale des mots de passer à la mise sous tension et des mots de passer d'accès au disque dur
• Modification des paramètres du processeur de sécurité
• Activation et désactivation de l'option Boot Device List F12 Option
• Activation et désactivation de la fonction Boot Order Lock
• Activation et désactivation de la fonction Flash BIOS Updating by End-Users (fonction de mise à jour du BIOS Flash par l'utilisateur final)
• Activation et désactivation du périphérique réseau interne
• Activation et désactivation du périphérique sans fil interne
• Activation et désactivation du péripérisque Bluetooth interne
• Activation et désactivation du périphérique de réseau étendu sans fil interne
• Activation et désactivation du mode de sécurité

Remarques :

• L'administrateur système peut définir le même mot de passer superviseur sur plusieurs ordinateurs portables ThinkPad pour faciliter l'administration.
• Si vous activez la fonction Lock UEFI BIOS Settings dans le menu Password lorsque vous définisse le mot de passer superviseur, vous interdisez à quiconque, sauf à vous, d'effectuer des modifications.

Définition, modification ou suppression d'un mot de passer superviseur

Seul l'administrateur système peut définir, modifier ou supprimer un mot de passer superviseur.

Pour définit, modifier ou supprimer un mot de passer superviseur, procédez comme suit :

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. Sélectionnez Security, en vous aidant des touches de déplacement du curseur pour vous déplacer dans le menu.
6. Sélectionnez Password.
7. Sélectionnez Supervisor Password.

8. Une fenêtre s'affiche et un message vous invite à entrer un nouveau mot de passer. En fonction de vos besoins, précédez de l'une des façon suivantes :

9. Pour définiir un mot de passer, procédez comme suit :

a. Dans la zone Enter New Password, saisissez le mot de passer de votrechioix et appuyez sur Entrée.
b. Dans la zone Confirm New Password, saississez une seconde fois le mot de passer et appuyez sur Entrée.

• Pour modifier un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Dans la zone Enter New Password, saisissez le nouveau mot de passer superviseur, puis ressaisissez-le pour vérification dans la zone Confirm New Password. Appuyez sur Entrée.

• Pour supprimer un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez sur Entrée.

Attention: Il est recommandé de noter votre mot de passer et de le conserver en lieu sûr. En cas d'oubli du mot de passage superviseur, Lenovo ne peut pas le réinitialiser. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace la carte mère. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

1. Dans la fenêtre Setup Notice qui s'affiche, appuyez sur Entrée pour continuer.
2. Appuyez sur Fn+F10. La fenêtre Setup Confirmation s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Au prochain accès à ThinkPad Setup, le programme ThinkPad Setup vous invitera à entrer votre mot de passer.

Sécurité du disque dur

Pour protéger les mots de passer contre les attaques de sécurité non autorisées, plusieurs des technologies et algorithms les plus innovants sont intégrés dans la conception UEFI BIOS et du matériel des ordinateurs portables ThinkPad.

Pour optimiser la sécurité, procédez comme suit :

• Définissez un mot de passer à la mise sous tension et un mot de passer d'accès au disque dur pour l'unité de disque dur ou l'unité SSD interne. Reportez-vous à la procédure désrite dans les sections « Mot de passer à la mise sous tension » à la page 42 et « Mots de passer d'accès au disque dur » à la page 42. Pour des raisons de sécurité, il est recommendé deCHOISIR un long mot de passage.
• Pour garantir la sécurité du système UEFI BIOS, utilisez le processeur de sécurité et une application de sécurité dotée d'une fonction de gestion TPM (Trusted Platform Module). Voir « Configuration du processeur de sécurité » à la page 48.
• Si une unité de disque dur ou une unité SSD avec technologie de chiffrement est installée sur votre ordinateur, faites en sorte de protégger le contenu de la mémoire de l'ordinateur contre les accès illicites à l'aide d'un logiciel de chiffrement d'unité, tel que Microsoft Windows BitLocker® Drive Encryption. Voir « Utilisation de Windows BitLocker Drive Encryption » à la page 47.
• Avant de mettre au rebut, de vendre ou de céder votre ordinateur, assurez-vous de supprimer les données qu'il contient. Voir « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 49.

Remarque : L'unité de disque dur intégrée à votre ordinateur peut être protégée par le système UEFI BIOS.

Utilisation de Windows BitLocker Drive Encryption

Pour protégger votre ordinaire contre tout accès illicite, faites en sorte d'utiliser un logiciel de chiffrement d'unité, tel que Windows BitLocker Drive Encryption.

Windows BitLocker Drive Encryption is a function of security complete Windows 8. Elle est prise en charge par les éditions Professionnelle et Entreprise du système d'exploitation Windows 8. Son objectif consiste à protégger le système d'exploitation et les données stockées sur votre ordinateur, même si ce dernier est perdu ou volé. BitLocker repose sur une méthode de chiffrement de tous les fichiers utilisateur et système, notamment les fichiers de remplacement.

BitLocker utilise un module TPM (Trusted Platform Module) assurant une protection améliorée de vos données et l'intégrité des composants à la première initialisation. La version 1.2 de TPM offre un module TPM compatible.

Pour vérifier l'etat de BitLocker sous Windows 8, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Systeme et sécurité Chiffrement de lecteur Bitlocker.

Pour plus de détails sur Windows BitLocker Drive Encryption (chiffrement de lecteur), consultez le programme d'aide et de support de Windows 8 ou recherche le document « Guide pas à pas du chiffrement de lecteur BitLocker Microsoft Windows » sur le site Web Microsoft.

Unité de disque dur et unité SSD avec chiffrement du disque

Cerains modèles contiennent une unité de disque dur ou une unité SSD avec chiffrement du disque. Cette fonction permet de protégger l'ordinateur contre les attaques de sécurité sur les contrôleurs de support, de mémoire flash de type NAND ou les pilotes de périphérique à l'aide d'une puce de chiffrement par matériel.

Afin d'utiliser efficacement la fonction de chiffrement, assurez-vous que définir un mot de passer d'accès au disque dur pour l'unité de stockage interne.

Configuration du processeur de sécurité

Voudeveze veiller a protegger vos ordinateurs clients lorsque youes les connectez a un reseau car ils transmettent des données confidentielles. En fonction des options commandees, l'ordinateur peut etre equipe d'une puce de sécurité integree et d'un microproceseur de chiffrement. Le processeur de sécurité vous permect d'executer les taches suivantes :

• Protégier vos données et votre système
• Renforcer les contrôles d'accès
• Sécuriser les communications

Configuration du processeur de sécurité

Les options proposées dans le sous-menu Security Chip du menu Security de ThinkPad Setup sont les suivantes :

• Security Chip : permet d'activer ou de désactiver le processeur de sécurité.
  Security Reporting Options : permet d'activer ou de désactiver chaque option concernant les rapport sur la sécurité.
• Clear Security Chip: supprimer la clé de chiffrement.

Remarques :

1. Assurez-vous que le mot de passer superviseur est défini dans ThinkPad Setup. Si ce n'est pas le cas, n'importe quel utiliser peut modifier les paramètres du processeur de sécurité.
2. Si le processeur de sécurité est retire ou remplace, ou si un nouveau est ajouté, l'ordinateur ne démarre pas. Vous entendrez quatre cycles de quatre signaux sonores chacun.
3. Si le processeur de sécurité est inactif ou désactivé, l'option Clear Security Chip n'est pas affichée.
4. Si vous annulez l'utilisation du processeur de sécurité, mettez l'ordinateur hors tension, puis de nouveau sous tension après avoir défini le processeur de sécurité sur Active. Sinon, l'option Clear Security Chip ne s'affichera pas.

Pour définitionir l'une des options du sous-menu Security Chip, procédez comme suit :

1. Imprimez ces instructions.
2. Sauvegardez tous les fichiers ouverts et fermez toutes les applications.
3. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
4. Lorsque l'écran d'accueil du logiciel s'affiche, appuyez sur la touche F1. Le menu principal de ThinkPad Setup s'affiche.
5. A l'aide des touches de déplacement du curseur, placez-vous sur Security. Le menu correspondant apparait.
6. A l'aide des touches de déplacement du curseur, placez-vous sur Security Chip et appuyez sur Entrée. Le sous-menu Security Chip apparait.
7. A l'aide des touches de déplacement du curseur, placez-vous sur l'option à définir. Une fois l'élement mis en évidence, appuyez sur Entrée.
8. Configurez les autres éléments que vous souhaitez définir.
9. Appuyez sur Fn+F10 pour quitter en enregistrant les modifications.
10. Dans la fenêtre Setup Confirmation, appuyez sur Entrée pour confirmer la sortie.

Consignes de suppression de données du disque dur ou de l'unité SSD

Avec l'avènement de l'informatique dans tous les aspects du quotidien, les ordinateurstraitent de plus en plus d'informations. Les données de votre ordinateur, dont certaines peuvent etre confidentielles, sont stockées sur une de disque dur ou une unité SSD. Avant de mettre au rebut, de vendre ou de cederer voire ordinateur, assurez-vous de supprimer les données qu'il contient.

La cession de votre ordinaire à une pierce personne sans supprimer les logiciels charges, tels que les systèmes d'exploitation et les logiciels d'application, peut même enfreindre les contrats de licence. Il est conseilé de vérifier les modalités de ces contrats de licence.

Voici quelques méthodes qui semble supprimer les données :

• Placer les données dans la corbeille, puis cliquez sur Vider la Corbeille.
  Utiliser l'option Supprimer.
• Formatez votre unité de disque dur ou votre unité SSD à l'aide du logiciel d'initialisation.
• Grace au programme de restauration installé sur votre ordinateur, vous pouze restaurer les paramètres d'usine par défaut de l'unité de disque dur ou de l'unité SSD.

Cependant, ces opérations ne font que changer l'allocation de filchier des données; elles ne suppriment pas les données propresment dites. En d'autres termes, le processus de récapération des données est désactivé dans un système d'exploitation tel que Windows. Les données sont toujours là, bien qu'elles semblent perdues. Ainsi, il est parfois possible de dire les données en utilisant un logiciel spécial de récapération des données. Il existe donc un risque que des personnes de mauvaise foi ne lisent et n'utilistant à mauvais escient les données confidentielles des disques durs ou des unités SSD à des fins malveillantes.

Pour empêcher la diffusion des données d'une unité de disque dur ou d'une unité SSD, vous devez impératifement vous charger de les supprimer en totalité lors de la mise au rebut, la vente ou la cession de votre ordinateur. Vous pouvez détruire ces données par un moyen physique, en écrasant l'unité de disque dur ou l'unité SSD avec un marteau, ou par un moyen magnétique, en utilisant un puissant aimant, afin de prendre les données illisibles. Toutefois, nous vous recommendons d'utiliser le logiciel (payant) ou le service (payant) spécifique conçu à cet effet.

Pourmettreau rebutlesdonnéesde l'unité de disque dur ou de l'unité SSD,Lenovo fournit l'outil Secure Data Disposal.Pourtelechargerl'application,accedezau siteWeb suivant:

http://www.lenovo.com/support

Remarque: L'exécution de l'une de ces applications peut durer environ deux heures.

Utilisation de pare-feu

Si vous système est doté d'un pare-feu préinstallé, celui-ci protège votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Il protège également la confidentialité de vos données.

Pour plus d'informations sur l'utilisation du pare-feu, reportez-vous au système d'aide fourni avec le programme.

Protection des données contre les virus

Viete ordinateur est doté d'un programme antivirus préinstallé que vous pouvez utiliser pour détecter et éliminer les virus. Le programme antivirus a ete concu pour détecter et eliminer les virus.

Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewverer la licence pour continuer à receivevoir les mises à jour du logiciel antivirus.

Pour plus d'informations concernant l'utilisation de votre logiciel antivirus, reportez-vous au système d'aide de ce logiciel.

Chapitre 5. Présentation générale de la récapération

Cette section fournit des informations sur les solutions de recupération disponibles sur voite ordinateur.

Actualisation de votre ordinateur

Si les performances de votre ordinateur ne sont pas optimales et si le problème peut venir d'un programme installé récemment, vous pouvez actualiser votre ordinateur sans perdre vos fichiers membres ou modifier les paramètres.

Attention: Si vous actualisiez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir du Magasin Windows seront réinstallés, mais tous les autres programmes sont supprimés.

Pouractualiser l'ordinateur,procededez comme suit：

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Modifier les paramètres du PC → Général.
2. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route.

Réinitialisation des paramètres par défaut de votre ordinateur

Vouss poez reinitialiser les parametes par defaut de suaive ordinateur. La reinitialisation de I'ordinateur va réinstaller le système d'exploitation et réinstaller tous les programmes et les parametes définis par defaut.

Attention: Si vous réinitialisez l'ordinateur, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvégarde de toutes les données que vous souhaitez conserver.

Pour réinitialiser l'ordinateur, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Modifier les paramètres du PC → Général.
2. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route.

Options de démarrage avancées

Les options de démarrage avancées vous permettent de modifier les paramètres de démarrage de votre système d'exploitation Windows, démarrer l'ordinateur à partir d'un périphérique externe ou restaurer le système d'exploitation Windows à partir d'une image système.

Pour utiliser les options de démarrage avancées, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Modifier les paramètres du PC → Général.
2. Dans la section Demarrage avancé, cliquez sur Redémarrer maintainant Dépannage Options avances.
3. Redémarrez votre ordinateur en suivant les instructions à l'écran.

Pour plus de détails sur les solutions de récapération, reportez-vous au système d'aide de Windows 8.

Chapitre 6. Remplacement de péripériques

Ce chapitre explique comment installer ou remplacer du matériel pour votre ordinateur.

• « Protection antistatique » à la page 53
• « Désactivation de la batterie intégrée » à la page 53
• « Remplacement de la carte SIM » à la page 54
• « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 56
• « Remplacement du clavier » à la page 58
• « Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil » à la page 62
• « Installation ou remplacement de la carte réseau étendu sans fil » à la page 65

Protection antistatique

Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causeurs des dommages importants aux composants et options de votre ordinateur. Une manipulation incorrecte de composants sensibles à l'électricité statique risque de causeurs de les endommager. Lorsque vous déballez une option ou une CRU, n'ouvre pas l'emballage antistatique qui contient le composant avant que les instructions ne vous demandent de l'installer.

Lorsque you manipulez des options ou des CRU, ou que you realizez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touche jamais directement des circuits.
• Empêchez toute autre personne de toucher les composants.
• Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps.
  Lorsque cela est possible, retirez le composant de son emballage antistatique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Désactivation de la batterie intégrée

Avant de remplacer une CRU, assurez-vous d'avoir désactifié la batterie intégrée en suivant les instructions suivantes :

1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Mettez l'ordinateur sous tension. Lorsque le logo ThinkPad apparait, appuyez sur F1 pour acceder à ThinkPad Setup.
3. Sélectionnez Config Power. Le sous-menu Power s'affiche.
4. Sélectionnez Disable Built-in Battery.
5. Cliquez sur Yes dans la fenetre Setup Warning, l'ordinateur se mettra hors tension automatiquement. Patientez trois à cinq minutes jusqu'à ce que l'ordinateur refroidisse.

Remplacement de la carte SIM

Votre ordinateur peut necessiter une carte SIM pour étabir des connexions de réseau etendu sans fil. Suivant les pays, vous devrez peut-etre acheter une carte SIM ou une carte SIM est peut-etre deja installée sur toute ordinateur ou est fournie a part, avec le reste du matériel livré avec toute ordinateur.

Si la carte SIM se trouve dans le colis de livreaison, une carte factice est installée dans le logement pour carte SIM. Suivez ensuite les instructions suivantes.

Remarque: La carte SIM est identifiée par la puce montée sur l'un de ses cots.

Pour remplacer la carte SIM,procédez comme suit :

1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Repérez le mécanisme d'ouverture de la carte SIM à l'arrière de l'ordinateur. Faites pivoter le mécanisme d'ouverture de la carte SIM délicatement vers le haut.

1. Poussez doucement la carte pour l'extraire de l'ordinateur.

1. Maintenez la nouvelle carte avec le contact métallique orienté vers le bas. Insérez ensuite la carte SIM fermement dans le logement jusqu'à ce que vous entendiez un clic.

1. Fermez le mécanisme d'ouverture de la carte SIM jusqu'à ce qu'il s'enclenche.

1. Remettez l'ordinateur à l'endroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de l'unité de disque dur ou de l'unité SSD

Attention : L'unité de disque dur est très fragile. Tout manipulation incorrecte peut endommager voire détruire définitivement les données. Respectez les consignes suivantes :

• Remplacez l'unité de disque dur ou l'unité SSD uniquement si elle doit être réparée ou mise à niveau. Les connecteurs et le logement de l'unité de disque dur ou de l'unité SSD n'ont pas été conçus pour des remplacements ou des échanges d'unité féquents.
• Ne faites pas tomber l'unité de disque dur ou l'unité SSD, et ne l'expose pas à des chocs. Placez l'unité de disque dur ou l'unité SSD sur un tissu ou toute autre matière permettant d'absorber les chocs.
• N'effectuez aucune pression sur le cache de l'unité de disque dur ou l'unité SSD.
• Ne touchez pas le connecteur.
• Avant desteroler l'unité de disque dur ou l'unité SSD, faites une copie de sauvegarde de toutes les informations prsentes sur le disque dur, puis éteignez l'ordinateur.
• Ne retirez jamais l'unité de disque dur ou l'unité SSD lorsque l'ordinateur est en cours d'exécution ou en mode veille.

Pour remplaçer l'unité de disque dur ou l'unité SSD, procédez comme suit :

1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53.

2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.

3. Desserrez la vis du cache de l'emplacement de l'unité de disque dur, puis retirez le cache.

1. Retirez l'unité de disque dur ou l'unité SSD en la boulevant par la languette.

1. Insérez la nouvelle unité de disque dur ou l'unité SSD dans la baie de l'unité, puis faites-la glisser fermement jusqu'à ce qu'elle s'enclença.

1. Réinstallé le cache de l'unité de disque dur ou de l'unité SSD 1. Serrez ensuite la vis 2.

1. Remettez l'ordinateur à l'endetroit. Branchez le boîtier d'alimentation et tous les câbles.

Remplacement du clavier

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut désenter un danger. Pour éviter tout risque de chocolélectrique, débranchez les câbles avant d'ouvoir l'obturator de ce logement.

Pour retirer le clavier, procedez comme suit :

1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53.

2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.

3. Retirez les deux vis de fixation du clavier sur le dessous de l'ordinateur.

1. Retournez l'ordinateur et ouvrez l'écran.
2. Appuyez fort dans la direction indiquée par les flèches 1 afin de débloquer l'avant du clavier. Le clavier se détache légèrement.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1. Débranche les câbles 2 et 4 en faisant basculer les connecteurs 1 et 3 vers le haut.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

Pour installer le clavier, procédez comme suit :

1. Branchez les câbles 1 et 3 en faisant basculer les connecteurs 2 et 4 vers le bas.

Remarque : Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1. Insérez le clavier. Assurez-vous que le bord avant du clavier se trouve sous le cadre.

Remarque: Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus. 3. Faites glisser le clavier dans le sens indiqué par les flèches.

Remarque: Il est possible que le clavier de votre ordinateur soit différent de l'illustration ci-dessus.

1. Rabattez l'écran et returnnez l'ordinateur. Réinstallé les deux vis sur le dessous de l'ordinateur.

1. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des cables de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les cables avant d'ouvrir l'obturator de ce logement.

Attention: Avant de commencer à installer une mini-PCI ExpressCard, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour remplaçer la carte réseau local sans fil, procédez comme suit :

1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.

3. Retirez le clavier. Voir « Remplacement du clavier » à la page 58.

4. Si un outil permettant desteroler les connecteurs est fourni avec la nouvelle carte, utilisez-le pour débrancher les cables de la carte. Si aucun outil de ce type n'est inclus, débranchez les cables en saississant les connecteurs directement avec les doigts avant de les débrancher delicatement.

1. Retirez la vis. La carte s'éjecte.

1. Retirez la carte.

1. Alignez le bord de contact de la nouvelle carte mini-PCI Express sur le contact femelle correspondant.

1. Faites pivoter la carte jusqu'à ce qu'elle s'enclenche 1. Fixez la carte à l'aide de la vis 2.

1. Branchez les câbles de l'antenne sur la nouvelle carte mini-PCI Express, comme indiqué dans l'illustration. Veillez à brancher le cable gris sur le connecteur « MAIN » ou « M » et le cable noir sur le connecteur « AUX » ou « A » de la carte.

1. Réinstallé le clavier. Voir « Remplacement du clavier » à la page 58.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Installation ou remplacement de la carte réseau etendu sans fil

Selon les modèles, votre ordinateur peut être doté d'une carte pour réseau étendu sans fil dans le logement Mini PCI ExpressCard prévu à cet effet. Pour installer ou replacer cette carte, lisez les instructions préalables suivantes.

Conditions préalables pour remplacer ou installer une carte réseau étendu sans fil

DANGER

Pendant un orage, ne procededz à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut désenter un danger. Pour éviter tout risque de chocolélectrique, débranchez les câbles avant d'ouvrir l'obturator de ce logement.

Attention: Avant de commencer à installer une mini-PCI ExpressCard, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour installer ou remplacer la carte réseau etendu sans fil, procédez comme suit :

1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 53.
2. Rabattez l'écran de l'ordinateur et returnnez ce dernier.
3. Retirez le clavier. Voir « Remplacement du clavier » à la page 58.
4. Si un outil permettant desteroler les connecteurs est fourni avec la nouvelle carte, utilisez-le pour débrancher les cables de la carte. Si aucun outil de ce type n'est inclus, débranchez les cables en saississant les connecteurs directement avec les doigts avant de les débrancher delicatement.

Remarque: En fonction de la configuration système de votre ordinateur, il se peut que la carte ne soit équipée que d'un seul connecteur.

1. Retirez la vis. La carte (avec son support) s'éjecte.

1. Retirez la carte avec son support.

1. Sortez la carte de son support.

1. Insérez la nouvelle carte dans le support.

1. Alignez le bord de contact de la nouvelle carte mini-PCI Express sur le contact femelle correspondant.

1. Faites pivoter la carte jusqu'à ce qu'elle s'enclenche 1. Fixez la carte à l'aide de la vis 2.

1. Branchez les câbles de l'antenne sur la nouvelle carte mini-PCI Express, comme indiqué dans l'illustration. Veillez à brancher le cable rouge sur le connecteur « MAIN » ou « M » et le cable bleu sur le connecteur « AUX » ou « A » de la carte.

1. Réinstallé le clavier. Voir « Remplacement du clavier » à la page 58.
2. Remettez l'ordinateur à l'endetroit. Branchez le boitier d'alimentation et tous les câbles.

Chapitre 7. Configuration avancée

Si vous nevez installer un nouveau système d'exploitation,mettre a jour votre système UEFI BIOS,installer de nouveaux pilotes de péripérisque ou récapucérer des logiciels préinstallés, ces informations vous aidont à manipuler correctement votre ordinateur pour le garder en bon état de marche.

• « Installation d'un nouveau système d'exploitation » à la page 71
• « Installation de pilotes de périphérique » à la page 72
• « ThinkPad Setup » à la page 72
• « Utilisation de la gestion de systèmes » à la page 85

Installation d'un nouveau système d'exploitation

Si vous installez un nouveau système d'exploitation sur votre ordinateur, vous devez installer en parallèle les fichiers supplémentaires et les pilotes de périhérique ThinkPad correspondants. Pour plus d'informations, voir « Installation de pilotes de périhérique » à la page 72.

Avant d'installer le système d'exploitation, imprimez les instructions que vous utiliserez.

Remarques :

• Les fonctions UEFI BIOS sont uniquement prises en charge dans la version 64 bits des systèmes d'exploitation Windows 7 et Windows 8.
  Veillez à définir un paramètre de préférence pour l'option UEFI/Legendy Boot dans ThinkPad Setup.
• Àprous avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre initial UEFI/Legacy Boot dans ThinkPad Setup. Le paramètre UEFI/Legacy Boot doit être le même que lors de l'installation de l'image du système d'exploitation Windows. Sinon, le nouveau système d'exploitation ne démarrera pas correctement.

Pour le code pays ou région requis pour l'installation, utilisez l'un des codes suivants :

Pays ou région : Code
Chine : SC
Danemark : DK
Finlande : FI
France : FR
Allemagne : GR
Italie : IT
Japon : JP
Pays-Bas : NL
Norvège : NO
Espagne : SP
Suède : SV
Taiwan et Hong Kong : TC
Etats-Unis : US

Installation du système d'exploitation Windows 8

Pour installer le système d'exploitation Windows 8 et les logiciels correspondants sur votre ordinateur, précédez comme suit :

1. Lancez ThinkPad Setup.
2. Sélectionnez Startup Boot.
3. Modifiez la priorité d'amorçage pour démarrer l'ordinateur de l'unité contenant l'in installation du système d'exploitation Windows 8.
4. Appuyez sur F10.
5. Connectez l'unité qui contient le programme d'installation de Windows 8 à l'ordinateur, puis redémarrez.
6. Installez Intel Chipset Support for Windows 2000/XP/Vista/7/8.
7. Installez les pilotes de péripérisque. Voir « Installation de pilotes de péripérisque » à la page 72.

Installation du module de correction pour Windows 8

Pour télécharger et installer un module de correction Windows 8, accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/, tapez le numéro du module de correction youlu dans la zone de recherche, puis cliquez sur Search (Rechercheer).

Installation de pilotes de péripérisque

Les pilotes de péripérisque sont disponibles à l'adresse http://www.lenovo.com/Drivers. Cliquez sur le nom de produit de votre ordinateur pour afficher tous les pilotes de péripérisque correspondants.

Attention : Pour installer les dernières versions des pilotes de périphérique, reportez-vous toujours au site Web suivant : http://www.lenovo.com/Drivers. Ne les téléchargez pas depuis le site Web Windows Update.

ThinkPad Setup

L'ordinaire est fourni avec le programme ThinkPad Setup, qui vous permet de selectionner différents parametes de configuration.

Pour démarrer ThinkPad Setup, procédez comme suit :

1. Allumez l'ordinateur. Lorsque I'écran d'accueil s'affiche, appuyez sur la touche F1. Le menu principal du programme ThinkPad Setup s'ouvre.
   Si vous avez defini un mot de passer superviseur, le menu principal du programme ThinkPad Setup s'affiche lorsque vous entrez ce mot de passer. Vous pouvez demarrer ThinkPad Setup en appuyant sur Entrée au lieu de saisir le mot de passage superviseur. Toutefois, vous ne pourrez pas modifier les paramétres protégés par le mot de passage superviseur. Pour plus d'informations, reportez-vous à la section « Utilisation de mots de passage » à la page 41.
2. Utilisez les touches fléchées pour vous placer sur un élément à modifier. Une fois l'élement mis en évidence, appuyez sur Entrée. Un sous-menu s'affiche.
3. Modifiez les éléments souhaités. Pour modifier la valeur d'un élément, appuyez sur les touches + ou - Si un sous-menu est associé à l'élement, vous pouvez l'afficher en appuyant sur Entrée.
4. Appuyez sur Echap pour quitter le sous-menu.
5. Si vous vous trouvez dans un sous-menu imbriqué, appuyez sur Echap jusqu'à ce que vous reveniez au menu principal du programme ThinkPad Setup.
6. Sélectionnez Restart. Placez le curseur sur l'option voulue pour redémarrer votre ordinateur et appuyez sur Enter. L'ordinateur redémarre.

Pour restaurer les valeurs par défaut qui étaient définies au moment de l'achat, appuyez sur Fn+F9 pour charger les paramètres par défaut. Vous pouvez également sélectionner une option du sous-menu Restart pour charger les paramètres par défaut ou supprimer les modifications.

Remarque : Dans le menu Security, vous ne pouvez pas restaurer les paramètres en appuyant sur les touches Fn+F9.

Menu Main

Le menu Main est la première interface affichée lorsque vous accedez à ThinkPad Setup. Ce menu affiche la configuration suivante pour votre ordinateur :

UEFI BIOS Version
- UEFI BIOS Date (Year-Month-Day)
Embedded Controller Version
Machine Type Model
- System-unit serial number
- System board serial number
Asset Tag
CPU Type
CPU Speed
- Installed memory
- UUID
- MAC address (Internal LAN)
- Preinstalled OS License
- UEFI Secure Boot

Menu Config

Pour modifier la configuration de votre ordinateur, selectionnez Config dans le menu ThinkPad Setup.

Remarques :

• Les valeurs par défaut apparaissent en gras. Les paramètres par défaut sont déjà optimisés. Si vous souhaitez modifier la configuration de l'ordinateur, faites preuve d'une extréme prudence. Si vous définisse des valeurs incorrectes, vous pouvez obtenir des résultats inattendus.
• Dans chaque sous-menu, appuyez sur Entrée pour afficher les options SéLECTIONNABLES, puis SéLECTIONNEZ l'option de votre choix ou entreprises valeurs souhaitées directement à l'aide du clavier.
• Certains options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.

Le tableau suivant énumère les options du menu Config.

Tableau 2. Options de menu Config

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Network	Wake On LAN	• Disabled • AC Only • AC and Battery	Permet d'activer la mise sous tension automatique du système lorsque le contrôle Ethernet reçoit un paquet magique (message réseau spécial). Si vous sélectionnez AC Only, la fonction Wake on LAN est activée uniquement si le boîtier d'alimentation est branché. Si vous sélectionnez AC and Battery, la fonction Wake on

Tableau 2. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			LAN est activée avec n'importe quelles sources d'alimentation.Remarque: Le boîtier d'alimentation est indispensable avec un Wake on LAN de type paquet magique.Remarque: La fonction Wake on LAN ne fonctionne pas lorsqu'un mot de passer d'accès au disque dur est définie.
	Ethernet LAN Option ROM	• Disabled• Enabled	Si vous sélectionnez Disable, la fonction Ethernet LAN Option ROM est chargée pour autoriser l'amorçage à partir d'un pérophérique réseau intégré. Cette option doit être activée pour afficher l'adresse MAC du réseau intégré.Remarque: Le sous-menue Ethernet LAN Option ROM apparait lorsque le mode Legacy Only ou Legacy First with Both est sélectionné dans la page Startup.
	UEFI IPv4 Network Stack	• Disabled• Enabled	Permet d'activer ou de désactiver la pile réseau IPv4 (Internet Protocol Version 4) pour l'environnement UEFI.Remarque: Les menus UEFI IPv4 Network Stack, UEFI IPv6 Network Stack et UEFI PXE Boot Priority apparaissent lorsque le mode UEFI Only ou UEFI First with Both est sélectionné dans la page Startup.
	UEFI IPv6 Network Stack	• Disabled• Enabled	Permet d'activer ou de désactiver UEFI IPv6 Network Stack pour l'environnement UEFI.Remarque: Les menus UEFI IPv4 Network Stack, UEFI IPv6 Network Stack et UEFI PXE Boot Priority apparaissent lorsque le mode UEFI Only ou UEFI First with Both est sélectionné dans la page Startup.
	UEFI PXE Boot Priority	• IPv6 First• IPv4 First	Permet de sélectionner l'ordre de priorité des piles réseau pour le mode d'amortage UEFI PXE Boot.

Tableau 2. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			Remarque : Les menus UEFI IPv4 Network Stack, UEFI IPv6 Network Stack et UEFI PXE Boot Priority apparaissant lorsque le mode UEFI Only ou UEFI First with Both est sélectionnédans la page Startup.
	Wireless LAN Radio	• On • Off	Si vous sélectionnez On, la radio sans fil interne est mise sous tension. Si vous sélectionnez Off, la connexion radio sans fil interne est désactivée.
USB	USB UEFI BIOS Support	• Disabled • Enabled	Permet d'activer ou de désactiver la prise en charge de l'amorçage à partir des péripériques de stockage USB.
	USB 3.0 Mode	• Disabled • Enabled • Auto	Définissez le mode du contrôleur USB 3.0 pour les ports partagés entre contrôleurs USB 2.0 et USB 3.0. Si vous sélectionnez Auto, vous pouvez connecter et acheminer les ports USB 3.0 ou USB 2.0 appropriés. Si vous sélectionnez Enabled, le mode USB 3.0 est activé et pris en charge dans le système d'exploitation Windows 8. Si vous sélectionnez Disabled, le contrôleur USB 3.0 est désactivé et masqué. Les connecteurs USB 3.0 fonctionnement comme des connecteurs USB 2.0.
Keyboard/Mouse	Fn and Ctrl Key swap	• Disabled • Enabled	Si vous sélectionnez Enabled, la touche Fn se comporte comme la touche Ctrl, et inversement. Remarque : Mème lorsque Enabled est sélectionné, vous nevez appuyer sur la touche Fn pour sortir l'ordinateur du mode veille et repasser en mode de fonctionnement normal.
	Fn Key Lock	• Disabled • Enabled	Active ou désactive le verrouillage de la touche Fn. Si vous sélectionnez Enabled, vous pouvez appuyer une fois sur la touche Fn qui restera pressée, puis sur la touche

Tableau 2. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
			souhaitée. Cela revient à appuyer simultanément sur la touche souhaitée et la touche Fn. Si vous appuyez deux fois sur la touche Fn, celle-ci est verrouillée jusqu'à ce que vous appuyiez de nouveau dessus.
	Change to « F1-F12 keys »	• Default • Legacy	Si vous sélectionnez Default, lorsque vous appuyez sur les touches F1-F12, les fonctions spéciales illustrées sur chaque touche sont activées. Si vous sélectionnez Legacy, vous doivent appuyer sur la touche Fn et sur la touche correspondante simultanément pour lancer les fonctions spéciales illustrées sur chaque touche.
Display	Boot Display Device	• ThinkPad LCD • HDMI • DisplayPort	Permet de selectionner l'écran qui doit être activé à l'amorçage. Cette selection est effective pour l'amorçage, l'invite de mot de passer et ThinkPad Setup.
Power	Intel (R) SpeedStep technology	• Disabled • Enabled	Vous pouvezCHOISIR le mode de fonctionnement de la technologie Intel SpeedStep® lors de l'exercution. • Maximum Performance: Vitesse maximale en permanence • Battery Optimized: Vitesse minimale en permanence • Disabled: Aucune prise en charge de l'exercution, vitesse minimale
	CPU Power Management	• Disabled • Enabled	Permet d'activer ou de désactiver le dispositif d'économie d'énergie qui arrêté l'horloge du microprocesseur automatiquement lorsque le système ne connait aucune activités.
	Intel (R) Rapid Start Technology	• Disabled • Enabled Enter after: • Immediately • 1 minute • 2 minutes • 5 minutes • 10 minutes	Pour utiliser cette fonction, une partition spéciale est requise sur l'unité SSD. Lorsque cette fonction est activée, vous pouvez activer la fonction Mode veillependant 30 jours via le programme Lenovo Settings. Cette fonction permet à l'ordinateur de passer à un mode de plus grande

Tableau 2. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
		15 minutes30 minutes1 hour2 hours3 hours	économie d'énergie après la durée spécifique en mode veille. La reprise du mode de fonctionnement normal ne nécessite alors que quelques secondes.Remarque: Pour utiliser cette fonction, une partition spéciale est requise sur l'unité SSD.
	Disable Built-in Battery		Cette fonction permet de désactiver temporairement la batterie intégrée. Le système est mis hors tension automatiquement après avoir sélectionné cette option. Le système est maintenant prét pour la maintenance.Remarque: Pour effectuer cette opération, vous doivent débrancher le boîtier d'alimentation. La batterie intégrée est réactivée automatiquement lorsque le boîtier d'alimentation est reconnectné.
Beep and Alarm	Password Beep	• Disabled• Enabled	Permet d'activer l'émission d'un signal sonore lorsque le système attende le mot de passer à la mise sous tension, d'accès au disque dur ou de superviseur. Les signaux sonores émis seront différents selon que le mot de passée saisi est correct ou non.
	Keyboard Beep	• Disabled• Enabled	Permet d'activer ou de désactiver l'émission d'un signal sonore à l'activation d'une combinaison de touches erronée.
Serial ATA (SATA)	SATA Controller Mode Option	• Compatibility• AHCI	Permet de sélectionner le mode de fonctionnement du contrôleur SATA. Si vous sélectionnez Compatibility, le contrôleur SATA fonctionne en mode compatibilité.

Tableau 2. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
CPU	Core Multi-Processing	• Disabled • Enabled	Permet d'activer ou de désactiver des unités d'exécution principales supplémentaires dans une unité centrale. Remarque: Cette option n'est pas disponible si vous utilisez un ordinateur doté d'un processeur à unité principale unique.
	Intel(R) Hyper-Threading Technology	• Disabled • Enabled	Permet d'activer ou de désactiver les processeurs logiques supplémentaires dans un cœur de processeurs.

Menu Date/Time

Pour modifier la date et l'heure du système, Sélectionnez Date/Time dans le menu principal du programme ThinkPad Setup. Les sous-menus suivants s'affichent :

• System Date
• System Time

Pour modifier la date et l'heure, procedez comme suit :

1. A l'aide des touches de déplacement du curseur vers le haut et le bas, Sélectionnez l'élement à modifier (date ou heures).
2. Appuyez sur les touches Tab, Maj+Tab ou Entrée pour sélectionner une zone.
3. Entrez la date ou l'heure.

Remarque : Vous pouvez également définir la date et l'heure en utilisant la touche + ou - .

1. Appuyez sur les touches Fn+F10 pour sauvégarder les modifications et redémarrer le système.

Menu Security

Pour modifier les fonctions de sécurité de votre ordinateur, Sélectionnez Security dans le menu ThinkPad Setup.

Remarques :

• Les valeurs par défaut apparaissent en gras. Les paramètres par défaut sont déjà optimisés. Si vous souhaitez modifier la configuration de l'ordinateur, faites preuve d'une extréme prudence. Si vous définisse des valeurs incorrectes, vous pouvez obtenir des résultats inattendus.
• Dans chaque sous-menu, appuyez sur Entrée pour afficher les options sélectionnables, puis selectionnez l'option de votrechioix ou entrez les valeurs souhaitées directement à l'aide du clavier.
• Certaines options ne s'affichent dans le menu que si I'ordinateur prend en charge les fonctions correspondantes.

Le tableau suivant énumère les options du menu Config.

Tableau 3. Éléments du menu Security

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Password	Supervisor PasswordPassword Status	• Disabled• Enabled	Voir « Mot de passer superviseur » à la page 45.
	Lock UEFI BIOS Settings	• Disabled• Enabled	Permet d'activer ou de désactiver la fonction de protection des options du programme ThinkPad Setup contre toute modification par un utilisateur non autorisé. Par défaut, cette fonction est définie sur Disabled. Si vous définissez le mot de passer superviseur et activez cette fonction, vous seul pouvez modifier les options dans le programme ThinkPad Setup.
	Password at unattended boot	• Disabled• Enabled	Si vous sélectionné et activez la fonction Password at unattended boot, une invite de mot de passer s'affiche lorsque l'ordinateur est mis sous tension à partir d'un état hors tension. Si vous sélectionné Disabled, aucune invite de mot de passer ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, vous pouvez définir l'authentication utiliseur sur le système d'exploitation.
	Password at restart	• Disabled• Enabled	Si vous sélectionné et activez la fonction Password at restart, une invite de mot de passer s'affiche lorsque vous redémarrez l'ordinateur. Si vous sélectionné Disabled, aucune invite de mot de passer ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, vous pouvez définir l'authentication utiliseur sur le système d'exploitation.
	Set Minimum Length	• Disabled• x characters (4≤x≤12)	Permet de spécifique une longueur minimale des mots de passer à la mise sous tension et d'accès au disque dur. Si vous définissez le mot de passer superviseur et indiquez une longueur de mot de passer minimale, nul autre que vous ne peut modifier cette longueur.
	Power-On Password Password Status	• Disabled• Enabled	Voir « Mot de passer à la mise sous tension » à la page 42.
	Hard Disk1 Password Password Status	• Disabled• Enabled	Voir « Mots de passer d'accès au disque dur » à la page 42.
	Hard Disk2 Password Password Status	• Disabled• Enabled	Voir « Mots de passer d'accès au disque dur » à la page 42.

Tableau 3. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Security Chip	Security Chip	ActiveInactiveDisabled	Si vous sélectionnez Active, l'option Security Chip est opérationnelle. Si vous sélectionnez Inactive, l'option Security Chip est visible mais n'est pas opérationnelle. Si vous sélectionnez Disabled, l'option Security Chip est masquée et n'est pas opérationnelle.
	Security Reporting Options		Permet d'activer ou de désactiver les options suivantes de génération de rapport sur la sécurité.BIOS ROM String Reporting :chaine de texte du BIOSCMOS Reporting : données CMOSNVRAM Reporting : données de sécurité stockées dans l'Asset IDSMBIOS Reporting : données SMBIOS
	Clear Security Chip	Enter	Supprime la clé de chiffrement.Remarque: Cette option ne s'affiche que si vous avez sélectionné Active dans l'option Security Chip.
	Physical Presence for Provisioning	• Disabled• Enabled	Cette option permet d'activer ou de désactiver le message de confirmation lorsque vous modifiez les paramètres du menu Security Chip.
	Physical Presence for Clear	• Disabled• Enabled	Cette option permet d'activer ou de désactiver le message de confirmation lorsque vous désactivez le processeur de sécurité.
UEFI BIOS Update Option	Flash UEFI Updating by End-Users	• Disabled• Enabled	Si vous sélectionnez Enabled,tout utiliseur peutmettre à jour l'interface UEFI. Si vous sélectionnez Disabled, seule la personne connaissant le mot de passer superviseur peutmettre à jour l'interface UEFI BIOS.
	Secure RollBack Prevention	• Disabled• Enabled	Si vous sélectionnez Disabled, vous pouvez permuter vers la version antérieure de UEFI BIOS.

Tableau 3. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Memory Protection	Execution Prevention	• Disabled • Enabled	Certain virus et vers provoquent un dépassement de capacité de la mémoire tampon. En scélectionnant Enabled, vous pouvez protégier votre ordinateur contre les attaques de tels virus et vers. Si vous constatEZ qu'un programme d'application ne fonctionne pas correctement après avoir choisi l'options Enabled, scélectionnez Disabled et réinitialisiez le paramètre.
Virtualization	Intel (R) Virtualization Technology	• Disabled • Enabled	Si vous scélectionnez Enabled, un contrôleur VMM (Virtual Machine Monitor) peut utiliser les fonctions matérielles supplémentaires fournies par Virtualization Technology.
	Intel (R) VT-d Feature	• Disabled • Enabled	Intel VT-d correspond à Intel Virtualization Technology pour E-S en accès direct. Lorsque cette option est activée, un gestionnaire de mémoire virtuelle peut utiliser l'infrastructure de la plateforme pour une virtualisation des opérations d'entrée-sortie.
I/O Port Access	Ethernet LAN	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le périphérique de réseau local Ethernet.
	Wireless LAN	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le périphérique de réseau local sans fil.
	Wireless WAN	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le périphérique de réseau étendu sans fil.
	Bluetooth	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le périphérique Bluetooth.
	USB Port	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser les connecteurs USB.
	Memory Card Slot	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le logement pour carte mémoire pour une carte SD ou MultiMediaCard.
	Integrated Camera	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser laamera intégrée.
	Microphone	• Disabled • Enabled	Si vous scélectionnez Enabled, vous pouvez utiliser le micro (interne, externe ou intégré).

Tableau 3. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeurs possibles	Commentaires
Anti-Theft	Intel AT Module Activation Paramètre actuel	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Intel AT qui est un service antivol d'Intel facultatif. Remarque: Si vous réglez l'activation du module Intel AT sur Permanently Disabled, vous ne pourrez plus réactiver ce paramètre par la suite.
	Computrace Paramètre actuel	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Computrace. Computrace est un service de surveillance en option proposé par Absolute Software. Remarque: Si vous réglez l'activation du module Computrace sur Permanently Disabled, vous ne pourrez plus le réactiver ensuite.
Secure Boot	Secure Boot	• Disabled • Enabled	Active ou désactive la fonction d'amorçage sécurisé UEFI. Activer ou désactiver cette fonction pour autoriser ou interdire l'exécution d'un système d'exploitation non autorisé lors de l'amorçage. Remarque: Pour activer Secure Boot, vous doivent définir les paramètres d'amorçage sur UEFI Only et définit le CSM Support sur No.
	Platform Mode	User Mode	Indique si le système fonctionne en mode installation ou en mode utilisateur.
	Reset to Manufacturing Default	Enter	Réinitialiser les variables d'amorçage sécurisé aux valeurs par défaut du fabricant.
	CertNames	Win8 Certificate

Menu Startup

Pour modifier les paramètres de démarrage de l'ordinateur, Sélectionnez l'options Startup dans le menu principal de ThinkPad Setup.

Attention :

• Àpèras avoir modifié la série d'amorçage, vous devez faire très attention à ne pas spécifique une unité incorrecte lors d'une copie, d'un enregistrement ou d'un formatage. Dans le cas contraire, des données ou des programmes peuvent être supprimés.

• Si vous utilisez le chiffrement de lecteur BitLocker, vous ne devez pas modifier la sequence d'amorçage. Le chiffrement de lecteur BitLocker détecte le changement de la série d'amorçage et verrouille l'ordinateur à partir de l'amorçage.

Modification de la série de démarrage

Pour modifier la série de démarrage, procédez comme suit :

1. Sélectionnez Boot ou Network, puis appuyez sur Entrée. La liste d'amorçage par défaut, indiquant l'ordre dans lequel les unités sont démarrées, s'affiche. même les unités qui ne sont pas installées dans l'ordinateur ou qui n'y sont pas reliées y figurent.

2. Le sous-menu Boot permet de spécifique la série d'amorcege executée à la mise sous tension.

3. Le sous-menu Network permet de spécifique la série de démarrage executée lorsque la fonction Wake on LAN est activée. Wake on LAN est une fonction communément utilisée par les administrateurs de réseaux locaux d'entreprise pour acceder à distance à votre ordinateur.

4. Définissez la série de démarrage en utilisant les touches suivantes :

5. Utilisez les touches de déplacement du curseur pour sélectionner un périhérique.

6. Utilisez F6 ou la combinaison Maj et + pour déplacer le périphérique vers le haut de la liste et lui donner un ordre de priorité supérieur.
   Utilisez F5 ou - pour déplacer le périhérique vers le bas de la liste et lui donner un ordre de priorité inférieur.

7. Appuyez sur les touches Fn+F10 pour sauvegarder les modifications et redémarrer le système.

Pour modifier temporairement la série d'amorçage afin que le système démarre à partir d'une autre unité, procédez comme suit :

1. Eteignez l'ordinateur.
2. Allumez l'ordinateur, puis lorsque l'écran d'accueil ThinkPad s'affiche dans la partie inférieure gauche de l'écran, appuyez sur la touche F12.
3. Sélectionnez le périphérique que vous souhaitez lancer en premier.

Remarque: Le menu Boot s'affiche si le système ne peut pas s'amorcer à partir d'un périphérique ou si le système d'exploitation est introuvable.

Le tableau ci-dessous présente les éléments du menu Startup.

Remarques :

• Les valeurs par défaut apparaisent en gras.
• Dans chaque sous-menu, appuyez sur Entrée pour afficher les options sélectionnables, puis selectionnez l'option de votrechioix.
• Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.

Le tableau suivant énuméré les options du menu Startup.

Tableau 4. Options de menu Startup

Option de menu	Valeurs possibles	Commentaires
Boot		Voir « Modification de la série de démarriage » à la page 83.
Network Boot	• USB CD • USB FDD • ATA HDD0 • ATA HDD1 • ATA HDD2 • USB HDD • PCI LAN	Sélectionnéz la priorité la plus élevé dans Boot Priority Order pour l'amorçage.
UEFI/Legendy Boot	• UEFI Only • Both • Legacy Only	Active l'amorçage UEFI/Legendy.
UEFI/Legendy Boot Priority	• UEFI First • Legacy First	Permet de sélectionner la priorité d'amorçage entre UEFI et Legacy.
CSM Support	• No • Yes	Le module CSM (Compatibility Support Module) est définis dans les spécifications UEFI.
Boot Mode	• Quick • Diagnostics	Le mode d'amorçage Quick est créé pour faire démarchere le système d'exploitation aussi vite que possible, en réduisant le temps de l'autotest à la mise sous tension (POST). Le mode d'amorçage Diagnostics sert à identifier les problèmes en effectuant le test des péripériques.
Option Key Display	• Disabled • Enabled	Si vous sélectionnéz Disabled, le message « To interrupt normal startup, press Enter » ne s'affiche pas lors du test POST.
Boot Device List F12 Option	• Disabled • Enabled	La touche F12 sert à appeler la liste déroulante des péripériques d'amorçage. Cette option est disponible uniquement lorsque l administrateur accès à la configuration.
Boot Order Lock	• Disabled • Enabled	Si vous sélectionnéz Disabled, l'ordinateur démarre avec la priorité par défaut. Si vous sélectionnéz Enabled, l'ordinateur démarre avec la priorité personnalisée.

Menu Restart

Pour quitter le programme ThinkPad Setup et redémarrer le système, Sélectionnez Restart dans le menu principal de ThinkPad Setup. Les options de sous-menus suivantes s'affichent :

• Exit Saving Changes : vous quitterez le programme System Setup et les modifications sont enregistrées dans le CMOS.

• Exit Discarding Changes : vous quitterez le programme System Setup sans enregistrer les modifications dans le CMOS.

• Load Setup Defaults : permet de charger la valeur par défaut des éléments de ThinkPad Setup.
• Discard Changes : permet d'annuler les modifications.
• Save Changes : permet de sauvegarder les modifications.

Mise à jour de l'UEFI BIOS système

L'interface UEFI BIOS (Unified Extensible Firmware Interface) fait partie des programmes du système résident dans la couche logicielle de base de votre ordinateur. Le role de l'UEFI BIOS est de traduire les instructions issues des autres couches logicielles.

La carte principale de l'ordinateur est équipée d'un module EEPROM, également appelé mémoire Flash. Vous pouvez partager à jour l'interface UEFI BIOS et le programme ThinkPad Setup en démarrant votre ordinateur à l'aide d'un disque optique de mise à jour flash ou d'une application de mise à jour flash executée dans l'environnement Windows.

Dans certains cas, lorsque vous étés améné à ajouter des composants matériels, logiciels ou des pilotes de péripérique, il se peut que vous soyez invité àmettre à jour l'UEFI BIOS pour que vous nouvelle configuration fonctionne correctement.

Pourmettrea jour l'UEFI BIOS,acedez au site Web suivant et suivez les instructions qui s'affichent a I'écran:

http://www.lenovo.com/Drivers

Utilisation de la gestion de systèmes

Cette rubrique s'adresse principalement aux administrateurs reseau.

Le ThinkPad offre une souplesse de gestion qui vous permet de reactifier les ressources en fonction de vos besoin pour vous aider à atteindre vos objectifs professionnels.

Cette souplesse de gestion ou coût total de possession («Total Cost of Ownership» (TCO)) vous permet de faire fonctionner des ordinateurs client à distance de la même façon que votre propre ordinateur. Vous pouvez par exemplemettre un ordinateur client sous tension, formater une unité de disque dur et installer des logiciels.

Une fois l'ordinaire configuré et opérationnel, les fonctions et logiciels intégrés au système client ou accessibles via le réseau vous permettent de leGER.

Gestion du système

Lisez cette rubrique pour en savoir plus sur les fonctions de gestion du système :

Interface DMI

Le système UEFI BIOS de votre ordinateur prend en charge une interface appelée System Management BIOS Reference Specification (SMBIOS), version 2.6.1. SMBIOS fournit des informations sur les composants matériels de votre système. Le BIOS fournit à cette interface ses propres paramètres ainsi que des données relatives aux péripériques reliés à la carte principale. Les normes d'accès aux informations du BIOS sont définies dans la spécification SMBIOS.

Le protocole PXE améliore la gestion de l'ordinateur (compatible PXE 2.1), car il permet d'amorcer (charger un système d'exploitation ou une image exécutable) à partir d'un serveur. Notre ordinateur prend en charge les fonctions PC requises pour PXE. Par exemple, votre ordinateur peut s'amorcer à partir du serveur PXE s'il est équipé de la carte d'accès réseau appropriée.

Remarque : Vous ne pouvez pas utiliser le chargement de programme à distance (RPL) avec votre ordinateur.

Wake on LAN

Un administrateur reseau peut utiliser la fonction Wake on LAN pourmettre un ordinateur sous tension a partir d'une console de gestion.

Lorsque la fonction Wake on LAN est utilisé avec des logiciels de gestion de réseau, de nombreuses fonctions, telles que le transfert de données, les mises à jour logicielles et les mises à jour de la mémoire Flash de l'interface UEFI BIOS, peuvent être executées à distance sans surveillance. Ce type de mise à jour peut être effectue après les heures habituelles de bureau ou en fin deSEA Maine afin de gagner du temps et d'augmenter la productivité. L'activité des utilisateurs n'est pas interrompue et le traffic réseau est maintenu au minimum.

Si un ordinateur est mis sous tension via la fonction Wake on LAN, la série d'amorçage Réseau est utilisée.

EEPROM Asset ID

L'EEPROM Asset ID contient des informations sur le système, notamment sur sa configuration et les numérodesérie des principaux composants. Il comporte également des zones vierges que vous pouvez utiliser pour entrer et enregistrrer les informations relatives aux utilisateurs de votre réseau.

Définition des fonctions de gestion

Pour que votre administrateur reseau puisse contrcler votre ordinateur a distance, vous devez parameter les fonctions de gestion de systèmes relatives au reseau dans ThinkPad Setup. Vous pouvez configurer les fonctions suivantes dans le programme :

• Wake on LAN
• Sélquence Network Boot
• Mise à jour de la mémoire Flash

Si un mot de passer administrateur (mot de passer superviseur) est défini, spécifique-le au démarrage du programme ThinkPad Setup pour pouvoir acceder à ces fonctions.

Wake on LAN

Lorsque la fonction Wake on LAN est activée sur un ordinateur connecté à un réseau local, un administrateur réseau peut démarrer l'ordinateur à distance à partir d'une console de gestion en utilisant un logiciel de gestion de réseau à distance.

Si vous ordinateur n'est pas géré par un administrateur de réseau, vous pouvez désactiver Wake on LAN.

Pour activer ou désactiver la fonction Wake on LAN, procédez comme suit :

1. Lancez ThinkPad Setup.
2. Sélectionnez Config. Le sous-menu Config s'affiche.
3. Sélectionnez Network. Le sous-menu Network item s'affiche.

4. Sous Wake On LAN, Sélectionnéz l'une des options suivantes : AC Only, AC and Battery ou Disabled.

5. Appuyez sur Fn+F10 pour quitter en enregistrant les modifications.

Sequence Network Boot

Lorsque l'ordinateur est mis sous tension à distance, le système tente d'effectuer un amortcé à partir du périhérique spécifique sous le paramètre Network Boot, puis suit la liste de séquence d'amortçage du menu Boot.

Pour définiir une série, procédez comme suit :

1. Dans le menu du programme ThinkPad Setup, Sélectionnez Startup. Le sous-menu s'affiche.
2. Sélectionnez Network Boot et appuyez sur Entrée. La liste des périphériques d'amorçage s'affiche.
3. Sélectionnez un périphérique d'amorçage dans la liste pour l'amorcer en priorité.
4. Appuyez sur Fn+F10 pour quitter en enregistrant les modifications.

Remarque : Pour réinitialiser les paramètres de manière à returner à la série d'amorçage initiale, appuyez sur F9. Les paramètres par défaut sont automatiquement recharges.

Mise à jour de la mémoire Flash

Les programmes système de votre ordinateur peuvent être mis à niveau à distance par un administrateur réseau à partir d'une console de gestion. Les conditions requises sont les suivantes :

• Voitre ordinateur doit etre demarrre a partir du reseau.
• Voitre ordinateur doit etre demarré dans un environnement PXE (Preboot eXecution Environment).
• Un logiciel de gestion de réseau doit être installé sur l'ordinateur distant utilisé par l'administrateur.

Chapitre 8. Prévention des incidents

Posséder un ordinateur portable ThinkPad implique d'en assurer la maintenance. Vous devez en prendre soin de manière à éviter les incidents les plus courants. Ce chapitre fournit des informations qui vous permettront de faire fonctionner l'ordinateur correctement.

• « Conseils généraux pour la prévention des incidents » à la page 89
  Veiller à la mise à jour des pilotes de périphérique » à la page 90
• « Bien utiliser votre ordinateur » à la page 91

Conseils généraux pour la prévention des incidents

1. Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD mSATA, il n'est pas conseillé d'utiliser l'unité SSD mSATA comme périphérique amortçable. L'unité SSD mSATA est conscience et développée uniquement pour servir de « cache ». La fiabilité de l'unité SSD mSATA n'est pas garantie si vous l'utilise comme périphérique amortçable.
2. Vérifiez de temps en temps la capacité de votre disque dur. Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible. Pour vérifier la capacité de l'unité de disque dur, ouvrez l'Explorateur Windows et cliquez sur Ordinateur.
3. Videz régulierement la corbeille.
4. Pour améliorer la recherche des données et les temps de lecture, executez régulièrement l'util de défragmentation de disque sur votre unité de disque dur.
5. Pour libreter de l'espace disque, désinstallé les programmes d'application qui ne sont pas utilisés.

Remarque : Recherche également les programmes d'application en double ou les versions qui se chevauchent.

1. Nettoyez votre Boîte de réception, ainsi que vos dossiers Envoyé et Suprimé dans votre programme client de courrier électronique.
2. Effectuez une sauvégarde de vos données au moins une fois par période. Si des données critiques sont prsentes, il est judicieux d'effectuer une sauvégarde quotidienne. Lenovo met à disposition un grand nombre d'options de sauvégarde pour votre ordinateur. Des unités de disque optique réinscriptibles sont disponibles pour la plupart des machines et peuvent être facilement installées.
3. Programmez des restaurations système pour creer régulièrement une image instantanée. Pour plus d'informations sur la restauration du système, voir Chapitre 5 « Présentation générale de la récapération » à la page 51.
4. Si besoin est, mettez à jour les pilotes de périphérique et le système UEFI BIOS.
5. Etablissez un profil à partir de votre machine en vous connectant à l'adresse http://www.lenovo.com/support afin de vous tener informé des nouveaux pilotes ou de leur révision.
6. Vérifiez que les pilotes de péripériques des dispositifs non Lenovo sont maintainus à jour. Lisez les notes d'informations des pilotes de péripérisque avant la mise à jour, pour toute question de compatibilité et pour visualiser les incidents connus.
7. Gardez un historique. Les entrées peuvent inclure des changements majeurs au niveau du matériel ou des logiciels, des mises à jour de pilotes, ainsi que les incidents mineurs rencontrés et leur solution.

8. Si vous devez effectuer une récapération sur votre ordinateur afin de rétabir le préchargement sur la machine, les conseils suivants peuvent vous aider dans cette tâche :

9. Retirez tous les périphériques externes tels que l'imprimante, le clavier, etc.
   Assurez-vous que la batterie est chargée et que l'alimentation est branchée.

10. Lancez ThinkPad Setup et chargez les paramètres par défaut.
11. Redémarrez l'ordinateur et démarrez l'opération de récapération.

12. Si vous utilisez des disques comme support de récepération de l'ordinateur, ne retirez pas le disque de l'unité avant d'y être invité.

13. Pour les problèmes susceptibles d'être liés à l'unité de disque dur, reportez-vous à la section « Diagnostic des incidents » à la page 95, puis exécutez un test de diagnostic de l'unité avant d'appeler le centre de support client. Si l'ordinateur ne démarre pas, téléchargez les fichiers afin de créé un support amorcable d'autotest à partir du site Web suivant : http://www.lenovo.com/hddtest. Exécutez le test et enregistrez les messages ou codes d'erreur. Si le test renvoie un code ou un message d'erreur défectueux, appelez le centre de support et tenez-vous préts à fournir ces codes ou messages, devant l'ordinateur. Un technicien vous aidera.

14. Le cas échéant, vous pouvez tracer le centre de support client de votre pays sur: http://www.lenovo.com/support/phone. Lorsque vous appelez le centre de support client, munissez-vous du modele de la machine, du numero de série et ayez l'ordinateur à portée de main. Si l'ordinateur renvoie des codes d'erreur, l'écran d'erreur ou le message qui s'affiche pourra également être utile.

Veiller à la mise à jour des pilotes de péripérisque

Les pilotes de péripérisque sont des programmes qui contiennent des instructions que le système d'exploitation utilise pour « faire fonctionner » une certaine partie du matériel. Chaque composant du matériel dispose de son propre pilote. Si vous ajoutez un nouveau composant, le système d'exploitation devra connaître la manière de faire fonctionner ce matériel. ÀpRES avoir installé le pilote, le système d'exploitation peut reconnaître le composant du matériel et comprendre son utilisation.

Remarque : Les pilotes sont des programmes et comme tout fichier de votre ordinateur, ils peuvent etre alterés et ne pas fonctionner correctement.

Il n'est pas toujours nécessaire de télécharger les derniers pilotes. Cependant, il est préférible de télécharger le dernier pilote d'un composant si vous remarquez une diminution de ses performances ou si vous avez ajouté un nouveau composant. Ainsi, le pilote ne pourra pas été incrimné dans la baisse des performances.

Obtention des pilotes les plus récents à partir du site Web

Voussoupieztelechargeret installerdes pilotes deperiphériques misà jour en vous connectant au site WebLenovo et en procédant comme suit :

1. Accédez à la page http://www.lenovo.com/Drivers.
2. Cliquez sur le nom de produit de votre ordinateur dans la liste des Current ThinkPad systems (Systèmes ThinkPad actuels) afin d'afficher tous les pilotes de périphérique pour votre ordinateur.
3. Cliquez sur le pilote souhaité et suivez les instructions à l'écran.

Obtention des pilotes les plus récents à l'aide du programme System Update

Le programme System Update vous permit de garder votre logiciel système à jour. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargés à partir du site Web de support Lenovo. Les modules de mise à jour peuvent contérer des applications, des pilotes de périphérique, des mémoires Flash UEFI BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web de support Lenovo, il déetecte automatiquement le type et le modele de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommendée ou facultative afin de vous aider à déterminer leur importance. Vous contrôle entieriement le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votrechioix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de votre part.

Le programme System Update est préinstallé sur votre ordinateur et est pré à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en

fonction de la gravité (mises à jour critiques, mises à jour critiques et recommendées ou toutes les mises à jour) afin que la liste des résultats contienne uniquement les types de mise à jour qui vous interèssent.

Pour plus d'informations sur l'utilisation du programme System Update, reportez-vous à la section « Programmes Lenovo » à la page 11.

Bien utiliser votre ordinateur

Pour rester fiable le plus longtemps possible dans des conditions normales d'utilisation, votre ordinateur exige le respect des consignes qui suivent. Les quelques conseils et restrictions qui figurent dans cette rubrique doivent vous permettre de tirer le meilleur parti de votre ordinateur.

Emplacement et conditions de travail

• Conserve les emballages hors de portée des enfants pour éviter tout risque de suffocation.
• N'approche pas l'ordinateur d'un aimant, d'un téléphone portable activé, d'un apparéil électrique ou d'un haut-parleur (respectez une distance d'au moins 13 cm).
• Evitez d'exposerVoteu des températures extrimes (inférieures à 5 °C ou supérieures à 35 °C).
• Certains apparèils, tels que des ventilateurs de bureau portables ou des purificateurs d'air, peuvent produit des ions négatifs. Si un ordinateur est à proximé d'un tel apparéil et s'il est exposé pendant un certain laps de temps à de l'air contenant des ions négatifs, il peut être charge d'électricité statique. Cette charge peut passer par vos mains lorsque vous touchez le clavier ou d'autres parties de l'ordinateur ou par les connecteurs des périphériques d'entrée-sortie connectés à l'ordinateur. Meme si ce type de décharge electrostatique s'oppose à une décharge émise par votre corps ou un vêtement, elle présente le même risque pour le bon fonctionnement d'un ordinateur.

Votre ordinateur est conçu et fabriqué pour réduire les effets de la charge électrostatique. Une charge électrostatique dépassant une certaine limite peut toutefois augmenter le risque de décharge électrostatique. Par conséquent, lors de l'utilisation de l'ordinateur à proximé d'un apparéil susceptible de produit des ions négatifs, prétez particulièrement attention aux éléments suivants :

• Evitez d'exposer directement votre ordinateur à de l'air provenant d'un apparéil pouvant produit des ions négatifs.
• Gardez Your ordinateur et les périphériques associés aussi loin que possible d'un tel appareil.
• Dans la mesure du possible, mettez votre ordinateur à la masse pour sécuriser la décharge électrique.

Remarque : Tous les équipements de ce type ne sont pas générateurs d'une charge electrostatique importante.

Manipuez votre ordinateur avec soin

• Evitez de placer des objets (meme du papier) entre l'écran et le clavier ou sous le repose-mains.
  L'écran de votre ordinateur est donc pour être ouvert et utilisé à un angle légersement supérieur à 90 degrés. N'ouvrez pas l'écran au-delà de 180 degrés ; vous risqueriez d'endommager la charnière de l'ordinateur.
• Ne returnez pas l'ordinateur lorsque le boitier d'alimentation est connecté afin de ne pas endommager la prise de ce dernier.

Portez votre ordinaire en le tenant correctement

• Avant de déplacer votre ordinateur, voirlez à enlever tout support et à débrancher toutes les unités ainsi que les cordons et les cables.
• Pour soulever l'ordinateur ouvert, tenez-le par sa base. Ne souveze pas l'ordinateur par l'écran.

Manipuez avec précaution les supports et les unités de stockage

• Si vous ordinateur est équipé d'une unité de disque optique, ne touche pas la surface des disques ni les lentilles du plateau.
• Attende que le CD-ROM ou le DVD-ROM s'enclenche dans le pivot central (vous doivent entendre un click) avant de referrer le plateau de l'unité.
• Lorsque vous installez l'unité de disque dur ou l'unité SSD mSATA, suivez les instructions fournies en évitant toute pression inutilie sur le matériel.
  Lorsque you remplacez l'unité de disque dur ou l'unité SSD mSATA, mettez Your ordinateur hors tension.
  Lorsque you procedez au remplacement de l'unité de disque dur, replacez le cache du logement.
• Rangez les unités externes et amovibles de disque dur ou de disque optique dans les coffrets ou boîtiers appropriés lorsque vous ne les utilisez pas.

• Avant d'installer l'un des péripériques suivants, touchez une table métallique ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique present dans votre corps. En effet, l'électricité statique peut endommager le péripérique.

• Module de mémoire

• Carte Mini-PCI
• Carte mémoire, comme par exemple une carte SD, une carte SDHC, une carte SDXC ou une MultiMediaCard

Remarque: Les périphériques répertoriés ne sont pas tous inclus dans cette ordinateur.

Cela permet de réduire le niveau d'électricité statique représentant dans votre corps. En effet, l'électricité statique peut endommager le périphérique.

Lors du transfert de données a partir d'une carte memoire, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données.

Définition des mots de passage

Veillez à ne pas oublier vos mots de passer. Si vous oubliez votre mot de passer superviseur ou votre mot de passer d'accès au disque dur, Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être replacer votre carte principale ou votre unité de disque dur.

Enregistrement de votre ordinateur

Enregistrez votre ordinateur ThinkPad auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/register. Le cas échéant, cette permettra aux autorités compétentes de retrouver et d'identifier plus facilement votre ordinateur en cas de perte ou de vol. Vous serez également averti par Lenovo de toute information technique ou mise à niveau concernant votre ordinateur.

Veillez à ne pas modifier votre ordinateur

• Ne démontez pas votre ThinkPad. Sa réparation doit être confiée à un technicien de maintenance Lenovo.
• Ne fixez pas les taquets de l'écran pour maintainir celui-ci ouvert ou fermé.

Nettoyage du couvercle de l'ordinateur

Nettoyez de temps en temps votre ordinateur en procédant comme suit :

1. Préparez un mélange de détermagent menager doux (ne contenant ni poudre abrasive ni composants chimiques forts tels que l'acide ou l'alcalin). Diluez 1 volume de détermagent dans 5 volumes d'eau.
2. Imbibez une éponge de détangent dilué.

3. Essorez l'épange pour éliminer l'excedent de liquide.

4. Nettoyez le couvercle à l'aide de l'éponge, par mouvements circulaires et en veillant à ce que le liquide ne goutte pas.

5. Essuyez la surface pour-retirer le détergent.
6. Rincez l'éponge à l'eau claire.
7. Essuyez le couvercle avec une éponge propre.
8. Essuyez à nouveau la surface avec un chiffon sec, doux et non pelucheux.
9. Attendez que la surface soit complètement sèche, puis retirez les fibres laissées par le chiffon.

Entretien du clavier de l'ordinateur

Pour nettoyer le clavier de votre ordinateur, procédez comme suit :

1. Umbibez un chiffon doux et propre d'alcool isopropylique dénaturé.
2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches.
3. Laissez secher.
4. Pour enlever les miettes ou la poussière qui se trouvent sous les touches, vous pouvez utiliser un soufflet pour appareil photo avec une brosse ou un sèche-cheveux en position froid.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur l'écran ou le clavier.

Nettoyage de I'ecran

Pour nettoyer l'écran de votre ordinateur, procédez comme suit :

1. Essuyez délicatement l'écran avec un chiffon sec, doux et non-pelucheux. Si l'écran présente une marque semblable à une rayure, il peut s'agir d'une tache provenant du clavier ou du dispositif TrackPoint suite à une pression exercée sur le couvercle.
2. Essuyez delicatement la tache à l'aide d'un chiffon sec et doux.
3. Si la tache est toujours présente, humidifiez un chiffon doux et non peluchex avec de l'eau ou un mélange composé à 50 % d'alcool isopropylique et à 50 % d'eau et ne contenant aucune impureté.
4. Essorez le chiffon pour éliminer autant de liquide que possible.
5. Essuyez l'écran de nouveau, en veillant à ne pas faire couler de liquide dans l'ordinateur.
6. Séchez bien l'écran avant de referrer l'ordinateur.

Chapitre 9. Résolution des incidents informatiques

Ce chapitre décrit la procédure en cas d'incident sur votre ordinateur.

Elle est composée des rubriques suivantes :

• « Diagnostic des incidents » à la page 95
• « Identification et résolution des incidents » à la page 95

Diagnostic des incidents

En cas d'incidents liés à l'utilisation de votre ordinateur, utilisez le programme Lenovo Solution Center comme point de départ pour les résoudre.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Remarque: Si vous utilisez un système d'exploitation Windows autre que Windows 8, accédez à la page http://www.lenovo.com/diags pour consulter les dernières informations relatives aux diagnostics pour votre ordinateur.

Pour executer le programme Lenovo Solution Center sous Windows 8, voir « Programmes Lenovo » à la page 11.

Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center.

Remarque: Si vous ne parveze pas à isoler et à résoudre vous-même l'incident après avoir exécuté le programme, sauvégardez et imprimez les fichiers journaux. Vous en aurez besoin lorsque vous contactez un représentant du support technique Lenovo.

Identification et résolution des incidents

Si un incident survient sur votre ordinateur, un message ou un code d'erreur s'affiche généralement, ou un signal sonore est émis à la mise sous tension. Lorsque vous rencontres un incident, reportez-vous aux sections correspondantes dans cette rubrique afin d'essayer de le résoudre par vous-même.

Absence de réaction de l'ordinateur

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur ne répond absolument plus (impossible d'utiliser le dispositif de pointage UltraNav ou le clavier), procédez comme suit :

1. Appuyez et maintenez le bouton d'alimentation pourmettre l'ordinateur hors tension.

2. Si l'ordinaire est eteint, redemarrez-le en appuyant de nouveau sur I'interrupteur d'alimentation. Si vous ne parvenez pas à redemarrer l'ordinaire, passez à l'etape 2.

3. Lorsque l'ordinateur est hors tension, déconnectez toutes les sources d'alimentation de l'ordinateur, puis réinitialisez le système en insérant un trombone déplié dans l'orifice de réinitialisation d'urgence. Maintenez ensuite l'interrupteur d'alimentation,enforcépendant 10 secondes.Rebranche le boîtier d'alimentation. Si l'ordinateur ne se rallume pas, passez à l'étape 3.

Remarque: Si l'ordinateur démarre lorsqu'il est branché sur le secteur, mais qu'il ne démarre pas lorsque le boîtier d'alimentation est débranché,appelez le centre de support client.

1. Lorsque l'ordinateur est hors tension, déconnectez tous les périphériques externes de votre ordinateur (clavier, souris, imprimante, scanner, etc.). Répétez l' étape 2. Si cela échoue, passez à l' étape 4.

Remarque: Les étapes suivantes nécessitent desteroler tous les composants de l'ordinateur sensibles à l'électricité statique. Assurez-vous que vous estes correctement relié à la terre et débranchez toutes les sources d'alimentation de l'ordinateur. Si vous apprehendez desterolir les composants ou si vous aze des doutes à ce sujet, prenez contact avec le centre de support.

1. Lorsque l'ordinateur est hors tension, déconnectez toutes les sources d'alimentation et les périphériques externes de l'ordinateur, puis réinitialisez le système en insérant un trombone déplié dans l'orifice de réinitialisation d'urgence. Retirez ensuite tous les modules de mémoire que vous avez ajoutés à l'ordinateur. Si l'ordinateur ne démarre toujours pas, consultez la section Chapitre 6 « Remplacement de périphériques » à la page 53 pour réinitialiser les autres composants replácables par l'utilisateur et connectés à l'ordinateur.

Si l'ordinateur persiste à ne pas démarrer,appelez le centre de support client ; un spécialiste en assistance clientele vous aidera.

Liquide renversé sur le clavier

Les risques de déversement de liquides sur le clavier de votre ThinkPad sont plus élevés que sur un ordinateur fixe. La plupart des liquides étant des conducteurs électriques, tout fluide qui entre en contact avec le clavier est une source potentielle de nombreux courts-circuits pouvant entraîner des dommages irreversibles sur votre ordinateur.

Si un liquide est déversé accidentellement sur votre ordinateur, prenez les mesures suivantes :

Attention : Assurez-vous qu'aucun liquide n'est susceptible de provoquer un court-circuit entre vous-meme et le boitier d'alimentation (si ce dernier est utilisé). Il est préférible de risquer la perte de quelques données ou d'un travail en cours en éteignant immédiatement votre ordinateur,只不过 que de risquer de rendre celui-ci inutilisable en le laissant allumé.

1. Débranche immédiatement et avec précaution le boîtier d'alimentation.
2. Eteignez immédiatement l'ordinaire. Plus vite vous empêcherez le courant de traverser l'ordinaire, plus grandes seront vos chances d'éviter les dommages dus à des courts-circuits.
3. Attendez suffisamment longtemps pour que le liquide ait entierement seché, puis remettez l'ordinateur sous tension.

Remarque: Si vous souhaitez remplacer votre clavier, vous pouvez en acheter un nouveau.

Messages d'erreur

• Message : 0177 : Données SVP incorpactes - Arrêtez la fonction d'autotest à la mise sous tension. Solution : Le total de contrôle du mot de passer superviseur de l'EEPROM est incorrect. La carte principale doit être remplaçée. Faites réparer l'ordinateur.
• Message : 0183 : CRC incorrect des paramètres de sécurité dans l'EFI Variable. Lancez le programme ThinkPad Setup.

Solution : Le total de contrôle des paramètres de sécurité de l'EFI Variable est incorrect. Accédez à ThinkPad Setup pour vérifier les paramètres de sécurité, appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système. Si l'incident persiste, faites réparer l'ordinateur.

• Message: 0187: Erreur d'accès aux données EAIA.

Solution : Lancez le programme ThinkPad Setup pour vérifier les paramètres de sécurité. Appuyez sur Fn+F10, puis sur Entrée pour redémarrer le système.

• Message : 0188 : Zone d'information de sérieisation RFID Incorrecte.

Solution: Le total de contrôle EEPROM est incorrect (blocks 0 et 1). Réinitialisez les blocs 0 et 1 (par exemple le numéro de série) et/ou les blocs 4 et 5 (par exemple l'UUID).

• Message: 0189: Zone d'information de configuration RFID Incorrecte.

Solution: Le total de contrôle EEPROM est incorrect (blocks 4 et 5). Réinitialisez les blocs 0 et 1 (par exemple le numéro de série) et/ou les blocs 4 et 5 (par exemple l'UUID).

• Message: 0190: Très faible charge de la batterie.

Solution: L'ordinateur se met hors tension car la batterie est decharge. Branchez le boitier d'alimentation sur l'ordinateur et chargez la batterie.

• Message : 0191 : Sécurité du système - Demande de modification à distance non autorisée.

Solution : Une demande de modification de la configuration système Incorrecte a été détectée, par exemple, la mise à jour du bloc d'amorçage a échéué ou un paquet de requête inconnu a été détecté. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup.

• Message : 0199 : Sécurité du système - Nombre de tentatives de saisie du mot de passer de sécurité dépasse.

Solution : Ce message d'erreur s'affiche si vous entrez un mot de passer superviseur incorrect plus de trois fois. Vérifiez le mot de passer superviseur et recommencez. Pour supprimer le message d'erreur, lancez le programme ThinkPad Setup.

• Message : 1802 : Une carte reseau non autorisée est connectee - Mettez la carte reseau hors tension et retirez-la.

Solution : La carte réseau Mini PCI Express n'est pas prise en charge sur cet ordinateur. Retirez-la.

• Message : 1820 : Plusieurs lecteurs d'empreintes digitales sont connectés. Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez défini dans le système d'exploitation principal.

Solution : Il y a plusieurs lecteurs d'empreintes digitales externes. Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez defini dans le système d'exploitation principal.

• Message: 0251: Total de contrôle CMOS système incorrect.

Solution: Le CMOS système a peut-être être alteré par un programme d'application. L'ordinateur utilise les paramètres par défaut. Execuétz ThinkPad Setup pour reconfigurer les paramètres. Si le même code d'erreur s'affiche, faites réparer l'ordinateur.

• Message: 0253: L'EFI Variable Block Data a été détruit.

Solution: L'EFI Variable Block Data système a peut-être être alteré.

• Message: 0271: Erreur liée à la date et l'heure.

Solution: La date et l'heure ne sont pas définies dans l'ordinateur. Définissez la date et l'heure à l'aide du programme ThinkPad Setup.

• Message : Echec des diagnostics liés aux détecteurs de ThinkVantage Active Protection.

Solution : le détecteur de ThinkVantage® Active Protection ne fonctionne pas correctement. Faites réparer l'ordinateur.

• Message : 2100 : Erreur d'initialisation sur HDD0 (disque dur principal).

Solution: L'unité de disque dur ne fonctionne pas. Faites réparer l'unité de disque dur.

• Message : 2101 : Erreur de détention sur HDD1 (unité de disque dur Ultrabay)

Solution : L'unité de disque dur Ultrabay ne fonctionne pas. Faites réparer l'unité de disque dur Ultrabay.

• Message : 2102 : Erreur de détention sur HDD2 (Mini SATA)

Solution : Le périphérique Mini SATA ne fonctionne pas. Faites réparer le périphérique Mini SATA.

• Message : 2110 : Erreur de lecture sur HDDO (unité de disque dur principal)

Solution : L'unité de disque dur principale ne fonctionne pas. Faites réparer l'unité de disque dur principale.

• Message : 2111 : Erreur de lecture sur HDD1 (unité de disque dur Ultrabay)

Solution : L'unité de disque dur Ultrabay ne fonctionne pas. Faites réparer l'unité de disque dur Ultrabay.

• Message : 2112 : Erreur de lecture sur HDD2 (Mini SATA)

Solution : Le périphérique Mini SATA ne fonctionne pas. Faites réparer le périphérique Mini SATA.

• Message : 2200 : Le type de machine et le numéro de série sont non valides.

Solution: Le type de machine et le numero de série sont non valides. Faites réparer l'ordinateur.

• Message : 2201 : L'UUID de la machine est non valide.

Solution: L'UUID de la machine est non valide. Faites réparer l'ordinateur.

• Message : Erreur liée au ventilateur

Solution: Le ventilateur est défailleant. Faites réparer l'ordinateur.

• Message : Erreur liée à la détction thermique

Solution : Le détecteur thermique ne fonctionne pas correctement. Eteignez immédiatement l'ordinateur et faites-le réparer.

• Message : La batterie installee n'est pas prise en charge par ce systeme et ne va pas se charger. Remplacez la batterie par une batterie agrée par Lenovo et compatible avec ce systeme. Appuyez sur la touche ECHAP pour continuer.

Solution : Une batterie non autorisée est connectee au systeme. Appuyez sur ECHAP pour continuer.

• Message : Ce système ne prend pas en charge les batteries qui ne sont pas agréées ou fabriquées par Lenovo. Le système continua à s'initialiser, mais ne pourrait peut-être pas charger les batteries non autorisées.

Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégât s resultant de leur utilisation.

Solution : Une batterie non autorisée est connectée au système. Si le même message d'erreur s'affiche, contactez Lenovo pour obtenir de l'aide.

Erreurs sans messages

• Incident: L'écran s'eteint de façon répétée.

Solution : Vous pouvez désactiver tous les temporisateurs système, comme par exemple le temporisateur de mise hors tension de l'écran LCD ou le temporisateur d'extinction en procédant comme suit :

1. Cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows. Cliquez ensuite sur Autres options d'alimentation Choiser quand eteindre I'ecran.

2. Configurez les paramètres à votre convenance en suivant les instructions à l'écran.

3. Incident: Au démarrage de l'ordinateur, rien ne s'affiche à l'écran et aucun son n'est émis.

Remarque: Si vous n'êtes pas certain d'avoir entendu un son, mettez l'ordinateur hors tension en maintainant l'interrupteur d'alimentation enforcé pendant au moins quatre secondes. Mettez-le sous tension puis écoutez de nouveau.

Solution: Assurez-vous des points suivants :

• La batterie est correctement installee.
• Le boîtier d'alimentation est connecté à l'ordinateur et le cordon d'alimentation est inséré dans une prise électrique qui fonctionne.
• L'ordinaire est allumé. (actionnez de nouveau l'interrupteur d'alimentation pour confirmation).

Si un mot de passer à la mise sous tension est défin :

• Appuyez sur n'importe qu'elle touche pour afficher l'invite du mot de passer de la mise sous tension. Si le niveau de luminosité est faible, augmentez-le en appuyant sur Origine.
• Tapez le mot de passer correct et appuyez sur Entrée.

Si ces points sont vérifiés et si l'écran n'affiche toujours rien, faites réparer l'ordinateur.

• Incident: Au démarrage de l'ordinateur, seul un curseur blanc s'affiche sur un écran vide.

Solution: Si vous avez modifié une partition sur votre unité de disque dur ou sur votre unité SDD en utilisant un logiciel de partition, il est possible que les informations relatives à cette partition ou que l'enregistrement d'initialisation principal soit détruit.

1. Eteignez votre ordinateur, puis rallumez-le.

2. Si le résultat est identique, procédez comme suit :

3. Si vous avez utilise le logiciel de partition, vérifie l'etat de la partition sur l'unité de disque dur à l'aide du logiciel de partition, puis restaurez la partition le cas échéant.

4. Réinitialisez les paramètres par défaut de votre ordinaire. Pour plus d'informations, voir Chapitre 5 « Présentation générale de la récapération » à la page 51.

Si I'erreur persiste, faites réparer l'ordinateur.

• Incident: L'écran s'éteint alors que l'ordinateur est sous tension.

Solution: L'économiseur d'écran ou la fonction de gestion de l'alimentation a peut-être été activé(e). Utilisez l'une des méthodes suivantes :

• Touchez le dispositif de pointage TrackPoint ou le pavé tactile, ou appuyez sur une touche pour sortir du mode économiqueur d'écran.
• Appuyez sur l'interrupteur d'alimentation pour sortir du mode veille.

Erreurs et signal sonore

Tableau 5. Erreurs et signal sonore

Incident	Solution
Un signal sonore court, une pause, trois signaux sonores courts, une pause, trois signaux sonores courts supplémentaires et un signal sonore court	Assurez-vous que les modules de mémoire sont correctement installés. S'ils sont correctement installés et que les signaux sonores continuant de retentir, faites réparer l'ordinateur.
Trois signaux sonores courts, une pause, un signal sonore court, une pause, un signal sonore court supplémentaire et trois signaux sonores courts	Echec d'allocation de ressource PCI. Mettez l'ordinateur hors tension et retirez les unités PCI. Si les signaux sonores persistent, faites réparer l'ordinateur.
Un signal sonore long et deux signaux sonores courts	La fonction video est défectueuse. Faites réparer l'ordinateur.
Quatre cycles de quatre signaux sonores courts	Le processeur de sécurité est défectueux. Faites réparer l'ordinateur.
Cinq signaux sonores courts	La carte mère est défectueuse. Faites réparer l'ordinateur.
Cinq signaux sonores courts, une pause, cinq signaux sonores courts, une pause	Poursuivez l'amorçage immédiat lorsque l'erreur est détectée.

Incidents liés au module de mémoire

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous module de mémoire ne fonctionne pas correctement, vérifie les points suivants :

1. Vérifiez que le module de mémoire est installé et mis en place correctement dans votre ordinateur.

Il peut s'avérer nécessaire dePTRir tous les modules de mémoire ajoutés pour tester l'ordinateur uniquement avec les modules de mémoire installés en usine, puis de réinstaller les modules de mémoire un par un pour garantir une connexion correcte.

1. Vérifiez les messages d'erreur au démarrage.

Exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension (POST).

1. Vérifiez que le dernier UEFI BIOS pour votre modèle a été installé.
2. Vérifiez la configuration et la compatibilité de la mémoire, y compris la taille de mémoire maximale et la vitesse de la mémoire.
3. Executez les programmes de diagnostic. Voir « Diagnostic des incidents » à la page 95.

Incidents liés à l'utilisation en réseau

Voici les incidents les plus courants liés à l'utilisation en réseau :

Incidents liés à Ethernet

• Incident: Voiture ordinateur ne peut pas se connecter au réseau.

Solution: Assurez-vous des points suivants :

• Le cable est installé correctement.

Le cable de réseau doit être fermement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 metres. Si l'incident persiste alors que le cable est correctement connecté et que la distance ne dépasse pas la limite maximaile, essayez un autre cable.

• Vous utilisez le pilote de péripérisque approprié.

• Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.

• Cliquez sur Matériel et audio Gestionnaire de péripériques. Si vous étes invité à entrer un mot de passé administrateur ou une confirmation, entrez le mot de passé ou confirmez.
• Si le point d'exclamation s'affiche en regard du nom de la carte sous Cartes réseau, vous n'utilise peut-être pas le pilote approprié ou il peut-être eté désactivé. Pour leMETRE à jour, cliquez avec le bouton croit de la souris sur la carte mise en évidence.

• Cliquez sur Mettre a jour le logiciel du pilote et suivez les instructions affichees a l'écran.

• Le port du concentrateur et la carte possèdent le même paramètre Duplex.

Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si un mode Duplex erroné est défini, cela peut provoquer une diminution des performances, une perte de données ou une déconnexion.

• Vous avez installé tous les logiciels de réseau nécessaires à votre environnement.

Adressez-vous à l'administrateur du réseau local.

• Incident: La carte cesse de fonctionner sans raison apparente.

Solution : Des fichiers du pilote de réseau sont peut-etre endommagés ou manquants. Mettez le pilote à jour en vous reportant à la solution ci-dessus afin de vous assurer que le pilote de péripérisque approprié est installé.

• Incident: Si vous utilisez un Gigabit Ethernet avec une vitesse de 1000 Mbit/s, la connexion échoue ou des erreurs se produit.

Solution :

• Utilisez un câblage de catégorie 5 et assurez-vous que le cable reseau est correctement connecté.

• Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X).

• Incident: La fonction Wake On LAN ne fonctionne pas.

Solution :

• Assurez-vous que la fonction Wake On LAN est activée dans ThinkPad Setup.

• Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local.

• Incident: Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s.

Solution :

• Essayez un autre câble.
• Vérifiez que le parteira de liaison est défini pour une négociation automatique.
• Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).

Incident lie au réseau local sans fil

Incident : You ne pouze pas vous connecter au reseau à l'aide de la carte de reseau sans fil intégrée.

Solution: Assurez-vous des points suivants :

Le pilote de réseau local installé est à jour.
- Voitre ordinateur se trouve a portee d'un point d'acces sans fil.

• Le mode avion est eteint.

Vérifiez le nom de réseau (SSID) et les informations de chiffrement.

Incident lié au réseau étendu sans fil

Incident: Un message indique qu'une carte reseau etendu non-aurisée est installee.

Solution : La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirez-la.

Remarque : Tous les modèles d'ordinateur ne sont pas équipés d'une carte réseau étendu sans fil.

Incidents liés aux périphériques Bluetooth

• Incident: Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque Bluetooth est connecté à l'aide du profil Casque ou du profil AV.

Solution: Procedez comme suit :

1. Quittez l'application qui utilise le dispositif sonore (par exemple Windows Media Player).
2. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
3. Cliquez sur Matériel et son Son Lecture.
4. Si vous utilisez un profil Casque, selectionnez Audio mains-libres Bluetooth et cliquez sur le bouton Définir par défaut. Si vous utilisez un profil AV, selectionnez Audio stéreo et cliquez sur le bouton Définir par défaut.

5. Cliquez sur OK pour fermer la fenêtre Son.

6. Incident : Les éléments PIM envoyés depuis les systèmes d'exploitation Windows 8 ne peuvent pas être reçus correctement dans le carnet d'adresses des autres périphériques compatibles Bluetooth.

Solution : Le système d'exploitation Windows 8 envoie les éléments PIM au format XML, mais la plupart des péripériques compatibles Bluetooth géront les éléments PIM au format vCard. Si un autre péripérisque compatible Bluetooth peut receivevoir un fichier via Bluetooth, un élément PIM envoyé depuis Windows 8 devrait pouvoir être enregistré sous forme de filchier avec l'extension .contact.

Incidents liés au clavier et aux autres dispositifs de pointage

Voici les incidents les plus courants liés au clavier et aux autres dispositifs de pointage.

Incidents liés au dispositif de pointage UltraNav

• Incident : Le pointeur dérive lorsque l'ordinateur est mis sous tension ou lorsqu'il reprend un mode de fonctionnement normal.

Solution : Le pointeur peut dériver lorsque vous n'utilise pas le dispositif de pointage du curseur TrackPoint en mode de fonctionnement normal. Ceci est normal pour le dispositif de pointage du curseur TrackPoint et n'est pas considéré comme un incident. La dérive du pointeur peut durer plusieurs secondes dans les conditions suivantes :

• Lorsque vous allumez l'ordinateur.
• Lorsque l'ordinateur revient en mode d'exploitation normal.
• Lorsque vous appuyez longuement sur le dispositif de pointage du curseur TrackPoint.

• Lorsque la température change.

• Incident: Le dispositif de pointage du curseur TrackPoint ou le pavé tactile ne fonctionne pas.

Solution: Assurez-vous que le dispositif de pointage du curseur TrackPoint ou que le pavé tactile est activé dans la fenêtre des paramètres du dispositif UltraNav.

Remarques : Pour ouvrir la fenêtre des paramètres du périhérisque UltraNav, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.
2. Cliquez sur Matériel et audio Souris, puis sélectionné z'onglet UltraNav.

Incidents liés au clavier

• Incident: Une partie ou la totalité des touches du clavier ne fonctionnent pas.

Solution: Si un pavé numérique externe est connecté :

1. Eteignez I'ordinateur.
2. Retirez le pavé numérique externe.
3. Rallumez l'ordinateur et essayez de nouveau le clavier.

Si l'incident lié au clavier est résolu, reconnectpez soigneusement le pavé numérique externe et le clavier externe. Vérifiez que vous avez installé correctement les connecteurs.

Si l'incident persiste, assurez-vous que le pilote de périphérique ajustat est bien installé.

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.
2. Sélectionnez Grandes icones ou Petites icones pour l'affichage.
3. Cliquez sur Clavier Matériel.
4. Vérifiez que l'Etat du périhérique indique Ce périhérique fonctionne correctement.

Si certaines touches du clavier ne fonctionnent toujours pas, faites réparer l'ordinateur.

• Incident : Une partie ou la totalité des touches du pavé numérique externe ne fonctionnent pas.

Solution: Assurez-vous que le pavé numérique externe est correctement connecté à l'ordinateur.

Incidents liés à l'écran et aux péripériques multimédia

Cette rubrique présente les incidents les plus courants liés aux différentes unités d'affichage et multimédia : écran de l'ordinateur, écran externe, périphériques audio et unité de disque optique.

Incidents liés à l'écran de l'ordinateur

• Incident: L'écran reste noir.

Solution: Procedez comme suit :

• Appuyez sur la touche F7 pour faire apparaitre l'image.
• Si vous n'utilisez pas votre batterie, appuyez sur F6 pour éclairir l'écran.
• Si votre ordinateur est en mode veille, appuyez sur la touche Fn pour quitter ce mode.

• Si l'incident persiste, procédez comme indiqué dans la section Solution de l'incident ci-dessous.

• Incident: L'affichage est illisible ou déformé.

Solution: Assurez-vous des points suivants:

• Le pilote d'affichage est correctement installé.
• La résolution de l'affichage et la qualité des couleurs sont correctement définies.
• Le type d'écran est correct.

Pour vérifier ces paramètres, procédez comme suit :

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Vérifiez que la résolution de l'écran est correctement définie.

2. Cliquez sur Paramètres avancés

3. Cliquez sur l'onglet Carte. Assurez-vous que le nom du pilote de périhérique affiché dans la fenêtre d'informations sur l'adaptateur est correct.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur le bouton Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Cochez la case État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suive les instructions qui s'affichent à l'écran.

2. Cliquez sur l'onglet Ecran. Assurez-vous que le nom du pilote de périphérique affiché dans la fenêtre d'informations sur l'adaptateur est correct.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur le bouton Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Cochez la case État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.

2. Cliquez sur l'onglet Gestion des couleurs. Assurez-vous que la qualité des couleurs est correctement définie et vérifie les autres informations. Si vous etes invite a entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Cochez la case Etat du périhérique et assurez-vous que le périhérique fonctionne correctement. Dans le cas contraire, cliquez sur ce bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.

3. Incident : Des caractères incorrectly s'affichent à l'écran.

Solution : Avez-vous correctement installé le système d'exploitation ou l'application ? S'ils ont et été installés et configurés correctement, faites réparer l'ordinateur.

• Incident: L'écran reste allumé même après la mise hors tension de l'ordinateur.

Solution : Maintenez l'interrupteur d'alimentation enforcé pendant au moins quatre secondes pour éteindre l'ordinateur, puis rallumez-le.

• Incident : Des points manquants, décolorés ou brillants s'affichent à chaque mise sous tension de l'ordinateur.

Solution : Il s'agit d'une caractéristique de la technologie TFT. L'écran de l'ordinateur contient de nombreux transistors à couche mince (TFT). Quelques points manquants, décolorés ou brillants peuvent apparfaître sur l'écran à tout moment.

Incidents liés à l'écran externe

• Incident: L'écran externe est vierge.

Solution : Pour afficher l'image, appuyez sur la touche F7 et selectionnez l'écran souhaité. Si l'incident persiste, procédez comme suit :

1. Branchez l'écran externe sur un autre ordinateur pour vous assurer qu'il fonctionne.
2. Rebranchez-le sur votre ordinateur.

3. Reportez-vous au manuel fourni avec l'écran externe pour vérifier les résolutions et fréquences de rafraîchissement prises en charge.

4. Si l'écran externe admet les mêmes résolutions que celles de l'écran de l'ordinateur ou des résolutions plus élevées, regardez la sortie sur l'écran externe ou sur l'écran externe et l'écran de l'ordinateur.

5. Si l'écran externe prend en charge des résolutions inférieures à celles de l'écran de l'ordinateur, regardez la sortie sur l'écran externe uniquement. (Si vous regardez la sortie sur l'écran de l'ordinateur et l'écran externe, l'image de l'écran externe sera vide ou déformée.)

6. Incident : Vous ne pouvez pas définir une résolution supérieure à la résolution en cours sur l'écran externe.

Solution :

• Assurez-vous que les informations d'écran sont correctes en procédant comme suit :

• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'éicone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Carte.
4. Assurez-vous que le nom du pilote de périphérique affiché dans la fenêtre d'informations sur l'adaptateur est correct.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur OK.

Si les informations sont incorporetés, réinstallé le pilote de périphérique.

• Vérifiez le type d'écran et, le cas échéant, mettez à jour le pilote en procédant comme suit :

• Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

• Allumez l'écran externe et l'ordinateur.
• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'éicone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Ecran. Vérifiez la fenêtre d'informations sur l'écran pour contrôler que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit :
4. Si plusieurs types d'écran sont affichés, Sélectionnez Ecran PnP générique ou Ecran non-PnP générique.
5. Cliquez sur Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
6. Cliquez sur l'onglet Pilote.
7. Cliquez sur Mettre à jour le pilote.
8. Cliquez sur Parcourir mon ordinateur pour trouver le logiciel du pilote, puis sur Me laisser besoin à partir d'une liste de pilotes de périhérique sur mon ordinateur.
9. Désélectionnez la case Afficher les matériels compatibles.
10. Sélectionnez le fabricant et le modele de l'écran.
11. Àpès avoir mis à jour le pilote, cliquez sur Fermer.
12. Définissez la Résolution.

Remarque : Pour modifier les paramètres de couleur, Sélectionnez l'onglet Ecran, puis définiSEEz les Couleurs.

1. Cliquez sur OK.

2. Incident: L'affichage est illisible ou déformé.

Solution: Assurez-vous des points suivants:

• Les informations concernant l'écran sont correctes et que le type d'écran seLECTIONné est approprié. Consultez la solution correspondant à l'incident ci-dessus.

• Vérifiez qu'une fréquence de rafraîchissement appropriée est sélectionnée en procédant comme suit :

• Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

• Allumez l'écran externe et l'ordinateur.
• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur I'icone correspondant à I'écran souhaité (I'icone Ecran-2 correspond à I'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Ecran.

4. Sélectionnez la fréquence de rafraîchissement de l'écran appropriée.

5. Incident : Des caractères incorrects s'affichent à l'écran.

Solution : Avez-vous correctement suivi la procEDURE d'installation du système d'exploitation ou de l'application ? Si c'est le cas, faites réparer l'écran externe.

• Incident: La fonction d'extension du bureau ne fonctionne pas.

Solution : Activez la fonction Etendre le bureau en procédant de la manière suivante :

1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.
2. Allumez l'écran externe et l'ordinateur.
3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.
4. Cliquez sur I'icone Ecran-2.
5. Sélectionnez Etendre ces écrons pour plusieurs écrons.
6. Cliquez sur I'icone Ecran-1 (pour l'unité d'affichage principale, c'est-à-dire I'écran de l'ordinateur).
7. Définissez la résolution de l'écran principal.
8. Cliquez sur l'icône Ecran-2 (pour l'écran externe).
9. Définissez la résolution de l'écran secondaire.
10. Définisse la position relative de chaque écran en déplaçant l'icone correspondante. Vous pouvez placer les écrans dans n'importe qu'elle position relative, pourvu que les icones se touchent.

11. Cliquez sur OK pour appliquer les modifications.

12. Incident: Si vous utilisez la fonction d'extension du bureau, vous ne pouvez pas augmenter la résolution ou la fréquence de rafraîchissement sur l'écran secondaire.

Solution : Modifiez la résolution et le nombre de couleurs pour réduire la valeur des paramètres de l'écran principal. Consultez the solution correspondant à l'incident ci-dessus.

• Incident: Le changement d'écran ne fonctionne pas.

Solution: Si vous utilisez la fonction d'extension du bureau, désactivez-la et changez l'unité d'affichage en sortie. Si la lecture d'un DVD ou d'un clip est en cours, vous doivent arrêter la lecture, fermer l'application, puis changer l'unité d'affichage en sortie.

• Incident : La position de l'écran externe est incorrecte lorsque celui-ci est régèle sur une résolution élevé.

Solution : Parfois, lorsque vous utilisez une résolution elevée du type 1600 x 1200, l'image se déplace vers la gauche ou vers la droite de l'écran. Pour corriger cela, assurez-vous que votre écran externe prend en charge le mode d'affichage (la résolution et la fréquence de rafraîchissement) que vous avez défini. Si ce n'est pas le cas, définissez un mode d'affichage conforme à ce que votre écran peut prendre en charge. Si, malgré tout, le mode d'affichage qui vous interesse ne peut être pris en charge, allez dans le menu Réglages de l'écran en question et réglez ses paramètres à cet endroit. En général, l'écran externe dispose de boutons pour l'accès au menu Réglages. Pour plus d'informations, consultez la documentation fournie avec l'écran.

Incidents liés aux dispositifs audio

• Incident : La fonction audio Wave ou MIDI ne s'exécute pas correctement.

Solution: Assurez-vous que l'unité audio intégrée est correctement configurée.

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Matériel et audio Gestionnaire de péripériques Contrôleurs audio, video et jeu.

3. Assurez-vous que le pilote Realtek High Definition Audio est activé et correctement configuré.

4. Incident : Les enregistements effectuels à l'aide du micro sont d'un niveau sonore trop faible.

Solution : Vérifiez que la fonction d'amplification du micro est activée et configurée en procédant comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Matériel et audio Sons Enregistrement Microphone Propriétés Niveau.
3. Augmentez le volume du micro en déplaçant le curseur Ampli microphone vers la droite.
4. Cliquez sur OK.

Remarque : Pour plus de détails sur le réglage du volume, reportez-vous à l'aide en ligne de Windows.

• Incident : Il est impossible de déplacer un curseur de volume ou de balance.

Solution: Si le curseur est grisé (désactivé), cela signifie que sa position est figée par le matériel et vous ne pouvez pas la modifier.

• Incident : Les curseurs du volume ne restent pas en place lorsque certaines applications audio sont utilisées.

Solution : Il est normal que les curseurs changent de position lors de l'utilisation de certaines applications audio. Celles-ci reconnaissent les parametes des fenêtres Mixage du volume et les modifiert automatiquement. Le lecteur multimédia de Windows est un exemple de ce type d'application. En règle générale, l'application dispose de curseurs internes et contrôle automatiquement le niveau sonore.

• Incident: Le curseur de balance ne peut pas couper complètement le son d'un canal.

Solution: Ce curseur est concu pour compenser les différences de balance mineures et ne permet pas de couper complètement le son de l'un des canaux.

• Incident: Il n'existe pas de bouton de réglage du volume dessons MIDI dans la fenêtre Mixage du volume.

Solution : Utilisez le bouton de réglage matériel. Cet incident est dû au fait que le logiciel synthétiseur intégré ne prend pas en charge ce bouton.

• Incident : Le son ne peut pas etre complètement coupé, meme lorsque vous reglez le curseur de mixage du volume au minimum.

Solution : Pour couper complètement le son, accédez à la fenêtre de mixage du volume en cliquant sur l'icone du haut-parleur dans la zone de notification Windows, puis cliquez sur Mixage. Cliquez sur les icones de Haut-parleur muet.

• Incident: Si vous branchez un casque sur l'ordinateur lors d'une lecture audio, un haut-parleur ne produit pas de son en mode MULTI-STREAM sous Realtek HD Audio Manager.

Solution : Une fois le casque connecté, le flot de données est automatiquement redirigé vers ce dernier. Si vous souhaitez écouter le son par le biais des haut-parleurs, définissez ces derniers comme périphérique par défaut. Procedez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration Matériel et audio Realtek HD Audio Manager.
2. Examinez les onglets des périhériques de lecture. Si vous avez connecté un casque, ce dernier est automatiquement défini comme périhérique par défaut et l'icone correspondante est cochée.
3. Pour définitir un autre périphérique par défaut, cliquez sur Set Default Device dans l'onglet Haut-parleur, puis sélectionnéz Set Default Device. L'icone apparait à présent cochée.
4. Ecoutez une piste audio à l'aide d'un programme musical tel que Windows Media Player. Assurez-vous que le son provient des haut-parleurs.

Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Audio Manager.

Incidents liés à la batterie et à l'alimentation

Cette rubrique fournit des instructions sur la batterie et l'identification des incidents relatifs à l'alimentation.

Incidents liés à la batterie

• Incident : La batterie ne peut pas etre chargée complètement dans le delai de charge standard lorsque l'ordinateur est hors tension.

Solution: La batterie est peut-être trop décharge. Puis :

1. Eteignez I'ordinateur.
2. Assurez-vous que la batterie trop décharge se trouve dans l'ordinateur.
3. Branchez le boitier d'alimentation sur l'ordinateur et laissez-le recharger la batterie.

Si un chargeur rapide est disponible, utilisez-le pour recharger la batterie.

Si la batterie n'est pas rechargée au bout de 24 heures, utilisez une nouvelle batterie.

• Incident: L'ordinateur s'arrête avant que levoyant de charge de la batterie n'indique que cette dernière est déchargée, ou l'ordinateur fonctionne après que levoyant de charge de la batterie indique que cette dernière est déchargée.

Solution: Déchargez puis rechargez la batterie.

• Incident: La durée de fonctionnement d'une batterie complètement chargée est courte.

Solution : Déchargez puis rechargez la batterie. Si le temps de fonctionnement de la batterie reste court, utilisez une nouvelle batterie.

• Incident: L'ordinateur ne fonctionne pas avec une batterie complètement chargée.

Solution : Le dispositif de protection contre les surtensions de la batterie est peut-être actif. Mettez l'ordinateur hors tension pendant une minute pour réinitialiser ce dispositif, puis remettez-le sous tension.

Incident lié au boîtier d'alimentation

Incident: Le boîtier d'alimentation est branché sur l'ordinateur et sur une prise électrique fonctionnelle, mais son icône (prise de courant) ne s'affiche pas dans la zone de notification Windows. En outre, son voyant d'alimentation ne s'allume pas.

Solution: Procedez comme suit :

1. Assurez-vous que le branchement du boîtier d'alimentation est correct. Pour obtenir des instructions sur le branchement du boîtier d'alimentation, consultez les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.
2. Rebranche le boîtier d'alimentation, puis mettez l'ordinateur sous tension.
3. Si l'icone du boîtier d'alimentation n'apparait toujours pas dans la zone de notification Windows et si le voyant d'alimentation ne s'allume pas, faites contrôle l'ordinateur et le boîtier d'alimentation par un technicien de maintenance.

Remarque : Pour afficher l'icone du boitier d'alimentation (prise de courant), cliquez sur Afficher les icones masquées dans la zone de notification Windows.

Incidents liés à l'alimentation

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur n'est pas du tout alimenté, vérifie les éléments suivants :

1. Vérifiez l'interrupteur d'alimentation. Voir « Voyants d'etat du système » à la page 7. L'interrupteur d'alimentation s'allume lorsque l'ordinateur est sous tension.
2. Vérifiez toutes les connexion d'alimentation. Retirez les multiprises et les dispositifs de protection contre les surtensions pour brancher le boitier d'alimentation directement sur le socle de la prise de courant.
3. Inspectez le boitier d'alimentation. Vérifiez qu'il n'est pas endommagé et assurez-vous que le cordon d'alimentation est correctement raccordé au boitier et à l'ordinateur.
4. Vérifiez la source d'alimentation fonctionne en connectant un autre périhérique à la prise.
5. Retirez tous les périhériques, puis testez l'alimentation système en connectant le minimum de périhériques.

a. Debranche le boitier d'alimentation ainsi que tous les cables de l'ordinateur.
b. Rabattez l'écran de l'ordinateur et returnez ce dernier.
c. Retirez la mini-PCI ExpressCard. Reportez-vous aux sections « Remplacement de la mini-PCI ExpressCard pour la connexion au réseau local sans fil » à la page 62 et « Installation ou remplacement de la carte réseau étendu sans fil » à la page 65.
d. Retirez l'unité de disque dur. Voir « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 56.
e. Attendez 30 secondes, puis réinstallé le module de mémoire et la batterie ou le boîtier d'alimentation en état de marche pour tester d'abord l'ordinateur avec le minimum de périhériques connectés.
f. Réinstallez un par un les périhériques逝és lors des étapes précédentes.

Si vous ordinateur ne fonctionne pas lorsqu'il est sur batterie, vérifie les points suivants :

1. Vérifiez levoyant d' état de la batterie. Voir « Voyant d' état de l'alimentation » à la page 7.

2. Normalement, levoyant d'etat de la batterie s'allume lorsque l'ordinateur est sous tension ou que le boitier d'alimentation est connecté et que la batterie est en cours de chargement. Ce voyant peut clignoter ou s'allumer en orange ou vert en fonction de l'etat de la batterie.

Incidents liés à l'interrupteur d'alimentation

Incident : Le système ne répond pas et vous ne parvenez pas à mettre l'ordinateur hors tension.

Solution: Mettez l'ordinateur hors tension en appuyant sur l'interrupteur d'alimentation et en le maintainant enforcé pendant au moins 4 secondes. Si le système ne se réinitialise toujours pas, retirez le boîtier d'alimentation et redémarrez le système.

Incidents liés à l'amorçage

Imprimez des maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous receivez un message d'erreur avant le chargement du système d'exploitation, exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension.

Si vous receivez un message d'erreur pendant que le système d'exploitation charge la configuration du bureau à la fin de l'autotest à la mise sous tension (POST), vérifie les points suivants :

1. Accédez au site Web de support Lenovo à l'adresse http://www.lenovo.com/support et recherche le message d'erreur.
2. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/ et recherche le message d'erreur.

Incidents liés au mode veille

• Incident : L'ordinateur entre en mode veille inopinément.

Solution: Si le microprocesseur est en surchauffe, l'ordinateur entre automatiquement en mode veille pour permettre à l'ordinateur de se refroidir et pour protégger le microprocesseur et les autres composants internes. Consultez les paramètres du mode veille.

• Incident : L'ordinateur passe en mode veille (voyant de mise en veille allumé) immédiatement après l'autotest à la mise sous tension.

Solution: Assurez-vous des points suivants:

• La batterie est chargée.
• La température d'exploitation est dans la plage admise. Voir « Environnement d'exploitation » à la page 11.

Si la batterie est chargée et que la température est dans la plage admise, faites réparer l'ordinateur.

• Incident: Une erreur de très faible charge de la batterie se produit et l'ordinateur s'arrête immédiatement.

Solution : La charge de la batterie est faible. Branchez le boitier d'alimentation à l'ordinateur et à une prise de courant.

• Incident: L'écran de l'ordinateur n'affiche rien après utilisation de la touche Fn pour sortir du mode veille.

Solution: Vérifiez si un écran externe a été déconnecté ou mis hors tension lorsque l'ordinateur était en mode veille. Si c'est le cas, connectez ou mettez sous tension l'écran externe avant de sortir du mode veille. Lorsque vous sortez du mode veille sans connecter oumettre sous tension l'écran externe et lorsque l'écran de l'ordinateur n'affiche rien, appuyez sur la touche F7 pour rétabrir l'affichage.

• Incident : L'ordinateur ne sort pas du mode veille ou le voyant d'etat du système (logo ThinkPad lumineux) clignote lentement et l'ordinateur n'est pas en état de fonctionnement.

Solution: Si le système ne sort pas du mode veille,ILA signifie qu'il a d\u passer en mode veille automatiquement car la batterie est decharge. Vérifiez le voyant d'etat du système (logo ThinkPad lumineux).

• Si levoyant d'etat du système (logo ThinkPad lumineux) clignote lentement, votre ordinateur est en mode veille. Branchez le boîtier d'alimentation sur l'ordinateur, puis appuyez sur Fn.
• Si levoyant d'etat du système (logo ThinkPad lumineux) est eteint,voire ordinateur est hors tension. Branchez le boitier d'alimentation sur I'ordinateur,uis appuyez sur I'interrupteur d'alimentation pour reprendre I'opération.

Si le système ne sort pas du mode veille, il peut ne plus répondre et il est possible que l'ordinateur ne puisse plus être arrêté. Dans ce cas, vous doivent réinitialiser l'ordinateur. Les données non sauvégardées risquent d'être perdues. Pour réinitialiser l'ordinateur, maintainez enforcé l'interrupteur d'alimentation pendant au moins 4 secondes. Si le système n'est toujours pas réinitialisé, retirez le boîtier d'alimentation c.a.

• Incident: L'ordinateur ne passse pas en mode veille.

Solution: Vérifiez si une option désactivant le passage au mode veille a été sélectionnée.

Si l'ordinateur tente d'acceder au mode veille mais si la requête est rejetée, l'unité relié au connecteur USB a peut-être été désactivée. Dans ce cas, procédez à une opération de déconnexion puis de connexion à chaud du port USB.

Incidents liés aux unités et aux autres unités de stockage

Cette section presente les incidents liés à l'unité de disque dur, à l'unité SSD et à l'unité de disque optique.

Incidents liés à l'unité de disque dur

• Incident: L'unité de disque dur émet unCLSiqueis par intermittence.

Solution : Ce bruit se produit :

• Lorsque l'unité de disque dur accède aux données ou cesse d'y accéder.
• Lorsque vous transportez l'unité de disque dur.
  Lorsque yous transportez I'ordinateur.

Il s'agit d'une caractéristique normale du disque dur et non d'un défaut.

• Incident: L'unité de disque dur ne fonctionne pas.

Solution : Dans le menu Boot de ThinkPad Setup, assurez-vous que le disque dur figure dans la liste Boot priority order. Si l'unité figure dans la liste Excluded from boot order, elle est désactivée.

Selectionnez l'entrée correspondante dans la liste et appuyez sur Maj + 1. L'entrée est alors déplacée dans la liste Boot priority order.

• Incident : Àpèras avoir défini un mot de passer d'accès au disque dur, vous avez placé l'unité de disque dur dans un autre ordinateur. Vous ne pouvez plus déverrouiller le mot de passer d'accès au disque dur.

Solution : L'ordinateur prend en charge un algorithme etendu de mot de passer. Il se peut qu'un ordinateur moins recent que le vous ne prenne pas en charge cette fonction de sécurité.

Incidents liés à l'unité SSD

Incident : Lorsque vous compressez des fichiers ou des dossiers à l'aide de la fonction de compression de données sous Windows et que vous les décompressez ensuite, le processus d'écriture ou de lecture de ces dernier est lent.

Solution : Faites appel à l'outil de défragmentation de disque sous Windows pour acceder plus rapidement aux données.

Incidents liés à l'unité de disque optique

• Incident: L'unité de disque optique (unité de CD, de DVD ou de CD-RW par exemple) ne fonctionne pas.

Solution: Assurez-vous des points suivants :

• L'ordinateur est sous tension et un CD, un DVD ou un CD-RW est correctement inséré sur le pivot central de l'unité. (Uncies doit se faire entendre.)
• Le connecteur de l'unité est correctement branché sur l'ordinateur. Si vous utilisez une unité dotée d'une baie pour l'installation de l'unité, assurez-vous que cette unité est bien branchée sur l'ordinateur et qu'elle fonctionne correctement.
• Le plateau de l'unité est bien fermé.

• Les pilotes de périphériques sont correctement installés.

• Incident: L'unité émet un bruit lors de la lecture du CD, du DVD ou du disque CD-RW.

Solution: Si le disque n'est pas correctement inséré sur le pivot central de l'unité, il risque de frottier contre le capot de l'unité et de faire du bruit. Assurez-vous que le disque est correctement charge dans l'unité.

• Incident: Le plateau de l'unité ne s'ouvre pas, même lorsque vous appuyez sur le bouton d'éjection.

Solution : Lorsque l'ordinateur n'est pas sous tension, le fait d'appuyer sur le bouton d'éjection n'ouvre pas le plateau de l'unité. Assurez-vous que l'ordinateur est sous tension et que le connecteur de l'unité est correctement branché sur l'ordinateur.

Si le plateau de l'unité ne s'ouvre toujours pas, assurez-vous que l'ordinateur fonctionne correctement et insérez l'extrémité d'un trombone déplié dans l'encoche d'éjection mécanique. Le plateau va s'ouvrir.

• Incident : Un support optique (disque CD, DVD ou CD-RW) ne peut pas etre lu.

Solution : Assurez-vous que le CD, le DVD ou le CD-RW est propre. Si ce n'est pas le cas, nettoyez-le à l'aide d'un kit de nettoyage adapté.

Testez un autre CD, DVD ou CD-RW. Si l'ordinateur peut dire un autre disque, le premier disque est sans doute défectueux.

Assurez-vous que le disque est chargé sur le pivot central de l'unité avec l'étiquette orientée vers le haut. (Un clc doit se faire entendre.)

Assurez-vous que le disque correspond à l'un des formats suivants :

• CD audio
• CD-ROM ou CD-ROM XA
• CD de photo multisession

• CD video
  DVD-ROM (DVD video)

• Incident : L'ordinateur ne peut pas dire de CD ou la qualité du son est mauvaise.

Solution : Vérifiez que le disque respecte les normes de votre pays. Généralement, les disques respectant ces normes portent un logo sur leur jaquette. Si vous utilisez un disque non conforme, nous ne pouvons garantir ni sa lecture ni la qualité du son.

• Incident : L'onglet HD DVD dans le programme WinDVD8 est grisée et ce dernier est inutilisable.

Solution : Notre ordinateur ne prend pas en charge les unités HD DVD.

Incident lié à un logiciel

Incident: Une application ne fonctionne pas correctement.

Solution: Assurez-vous que l'incident ne vient pas de l'application.

Vérifiez que l'ordinaire dispose de la quantité minimale de mémoire nécessaire pour exécuter l'application. Reportez-vous aux manuels fournis avec l'application.

Vérifiez les points suivants :

• L'application est compatible avec votre système d'exploitation.
• D'autres applications s'exécutent correctement sur l'ordinateur.
• Les pilotes de périphérique requis sont installés.
• L'application fonctionne lorsqu'elle est exécutée sur d'autres ordinateurs.

Si un message d'erreur apparait lors de l'execution de l'application, reportez-vous aux manuels fournis avec l'application.

Si l'application ne fonctionne toujours pas correctement, prenez contact avec le distributeur ou avec un responsable de la maintenance.

Incidents liés aux ports et aux connecteurs

Voici les incidents les plus courants liés aux ports et aux connecteurs.

Incidents liés au port USB

Incident: Un périphérique connecté au port USB ne fonctionne pas.

Solution : Vérifiez que la configuration du dispositif USB, l'affection des ressources de l'ordinateur et l'in installation du pilote de péripérisque sont correctes. Puis :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Panneau de configuration.
2. Cliquez sur Matériel et audio Gestionnaire de péripériques Contrôleurs de bus USB. Si vous étes invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.

Reportez-vous à la section « Diagnostic des incidents » à la page 95 pour effectuer un test de diagnostic du connecteur USB.

Chapitre 10. Support

Ce chapitre fournit des informations concernant l'aide et le support Lenovo.

• « Avant de prendre contact avec Lenovo » à la page 115
  Assistance et services à la page 116
• « Achat de services supplémentaires » à la page 118

Avant de prendre contact avec Lenovo

La plupart du temps, vous pouvez résoudre les problèmes liés à votre ordinateur en vous reportant aux explications des codes d'erreur, en exécutant les programmes de diagnostic ou en consultant le site Web Lenovo.

Enregistrement de votre ordinateur

Pour enregistrer votre ordinateur auprès de Lenovo, cliquez sur Lenovo Support dans l'écran Demarrer. Cliquez sur Enregistrement. Suivez ensuite les instructions qui s'affichent à l'écran.

Téléchargement des mises à jour système

Le fait de télécharger des logiciels mis à jour peut vous aider à résoudre certains incidents se produit sur votre ordinateur.

Pour télécharger des logiciels mis à jour, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran :

http://www.lenovo.com/support

Enregistrement des informations

Avant de contacter un technicien Lenovo, rassemblez les informations importantes concernant votre ordinateur, indiquées ci-après.

Enregistrement des symptômes et des caractéristiques de l'incident

Rassemblez les réponses aux questions ci-dessous avant d'appeler l'assistance technique. Ainsi, vous pourrez obtenir de l'aide le plus rapidement possible.

• Quelle est la nature de l'incident? Est-il continuel ou ponctuel?
• Est-ce qu'un message d'erreur apparait? Quel est le code d'erreur, le cas échéant?
• Quel système d'exploitation utilisez-vous? Quelle version?
• Quelles applications étaient en cours de fonctionnement au moment de l'incident ?
• Pouvez-vous reproductive l'incident? Si oui, comment?

Enregistrement des informations système

L'étiquette indiquant le numéro de série se trouve sur la face inférieure de votre ordinateur. Notez le type de votre machine et son numéro de série.

• Quel est le nom du produit Lenovo?
• Quel est le type de la machine?
• Quel est son numéro de série?

Si vous avez besoin d'une aide, d'un service, d'une assistance technique, ou que vous voulez simplement obtenir plus d'informations sur les produits Lenovo, de nombreuses sources Lenovo sont à votre disposition. Cette rubrique concerne les sources d'informations sur Lenovo et ses produits, ce qu'il faut faire en cas d'incident sur toute ordinateur et les personnes à contacter si une intervention est nécessaire.

Voutrouvez des informations concernant votre ordinateur et ses logiciels préinstallés (le cas échéant) dans la documentation accompagnant votre ordinateur. Cette documentation comprend des manuels, des publications en ligne, des fichiers README et des fichiers d'aide. De plus, des informations sur les produits Lenovo sont disponibles sur le Web.

Les Service Packs Microsoft constituent la source logicielle la plus actualisée pour les mises à jour de produits Windows. Ils peuvent être téléchargés via le Web (des frais de connexion peuvent être appliqués) ou sont disponibles sur disque. Pour obtenir plus d'informations et acceder à des liens connexes, consultez la page http://www.microsoft.com. Lenovo offre une assistance technique pour l'installation des Service Packs des produits Microsoft Windows précharges par Lenovo. Pour plus d'informations, prenez contact avec le centre de support client.

Utilisation des programmes de diagnostic

De nombreux incidents informatiques peuvent etre résolus sans assistance exterieure. Si un incident se produit sur voite ordinateur, consultez en premier lieu la partie relative a l'identification des incidents dans la documentation fournie avec voite ordinateur. Si vous pensez qu'il s'agit d'un incident lie au logiciel, consultez la documentation, y compris les fichiers Readme et les systèmes d'aide, inclus dans le systeme d'exploitation ou le programme d'application.

Les ordinateurs portables ThinkPad sont livrés avec un ensemble de programmes de diagnostic qui permettent d'identifier les incidents liés au matériel. Pour savoir comment utiliser ces programmes de diagnostic, voir « Diagnostic des incidents » à la page 95.

Les informations de résolution des incidents et les programmes de diagnostic peuvent indiquer que vous doivent utiliser des pilotes de péripériques complémentaires ou mis à jour ou d'autres logiciels. Vous pouvez consulter les informations techniques les plus à jour et télécharger les pilotes de péripérisque et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support.

Site Web du support Lenovo

Des informations relatives au site Web du support Lenovo sont disponibles à l'adresse suivant : http://www.lenovo.com/support

Ce site Web contient les informations du support les plus récentes sur les sujets suivants :

• Pilotes et logiciels
• Solutions de diagnostic
• Garantie de produit et service
• Détail du produit et des pieces
• Manuels et guides d'utilisation
• Base de connaissances et foire aux questions

Appeler Lenovo

Si vous avez essaye de resoudre un incident par vous-meme et si vous avez tout de meme besoin d'aide,
vous pouze, pendant la pereode de garantie, obtenir de I'aide et des informations par telephone aprous du
Centre de support client. Les services suivants sont disponibles pendant la pereode de garantie :

• Identification d'incidents - Des techniciens sont à votre disposition pour vous aider à déterminer si l'incident est d'origine matérielle et à le résoudre.
• Réparation matérielle - S'il s'avéré que l'incident provient d'un matériel Lenovo sous garantie, un personnel de maintenance qualifié est disponible pour assurer le niveau de service adéquat.
• Gestion de modifications techniques - Occasionnellement, il peut arriver que des modifications postérieures à la vente d'un produit soient nécessaires. Lenovo ou votre revendeur, s'il est agréé par Lenovo, effectuera les modifications techniques (EC) applicables à votre matériel.

Les éléments suivants ne sont pas couverts par la garantie :

• Remplacement ou utilisation de pieces non fabriquées pour ou par Lenovo, ou pieces non garanties par Lenovo

Remarque : Toutes les pièces garanties sont identifiées par une chaine de 7 caractères au format FRU XXXXXXXX.

• Identification des problèmes d'origine logicielle
• Configuration de l'UEFI BIOS dans le cadre d'une installation ou d'une mise à jour
• Changements, modifications ou mises à niveau des pilotes de périhérique
• Installation et maintenance de systèmes d'exploitation réseau (NOS)
• Installation et la maintenance des programmes d'application

Pour plus d'informations sur les dispositions relatives à la Garantie applicable à votre matériel Lenovo, reportez-vous à la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

Lors de l'appoint, restez si possible à proximé de votre ordinateur au cas où le technicien devrait vous fournir des indications permettant de résoudre l'incident. Avant d'effectuer l'appoint, vérifie que vous avez télécharge les pilotes les plus récents et les dernières mises à jour système, executé les tests de diagnostic et note les informations nécessaires. Avant d'appeler notre service d'assistance, munissez-vous des informations suivantes :

• Type et modele de machine
• Numérores de série de votre ordinateur, de votre écran et des autres composants, ou votre preuve d'achat
  Description de l'incident survenu
• Libellé exact des messages d'erreur
• Informations liées à la configuration matérielle et logicielle du système

Numeros de téléphone

Pour obtenir la liste des numéroes de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.

Remarque : Ces nombres de téléphone sont susceptibles d'être modifiés sans préavis. Les derniers nombres de téléphone sont disponibles à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.

Recherche d'options ThinkPad

Si vous voulez étendre les fonctions de votre ordinateur, Lenovo dispose d'un certain nombre d'accessoires et de mises à niveau de matériel pour satisfaire vos besoin. Ces options comprend des modules

de mémoire et de stockage, des cartes réseau et des duplicateurs de ports, des batteries, des boîtiers d'alimentation, des imprimantes, des scanners, des claviers, des souris, etc.

VoussoupzyoulesprocuerrapprésdeLenovo24heuressur24,7joursur7enpassantparleWorld WideWeb.IIyou suffit pour cela d'uneconnexionInternetetd'unecartedecrédit.

Pour effectuer vos achats auprès de Lenovo, accédez au site Web suivant : http://www.lenovo.com/accessories/services/index.html

Achat de services supplémentaires

Pendant et après la période de garantie, vous pouvez acheter des services complémentaires, tels que l'assistance pour les matériels, les systèmes d'exploitation et les programmes d'application Lenovo et non Lenovo, des services de configuration reseau, des services de réparation pour le matériel ayant fait l'objet de mises à niveau ou d'extensions, et des services d'installation personnelisés. La disponibilité et le nom des services peuvent varier selon les pays.

Pour plus d'informations sur ces services, accedede au site Web suivant : http://www.lenovo.com/accessories/services/index.html

Annexe A. Informations réglementaires

Informations liées à la communication sans fil

Interopérabilité sans fil

La carte Mini-PCI Express pour réseau local sans fil est conçue pour pouvoir être utilisée avec un autre produit LAN sans fil reposant sur la technologie radio DSSS, CCK et/ou OFDM, et elle est conforme :

• A la norme 802.11b/g, 802.11a/b/g ou 802.11n version 2.0 sur les réseaux locaux sans fil, telle que définie et approuvée par l'Institute of Electrical and Electronics Engineers
• A la certification WiFi telle que définie par Wi-Fi Alliance.

Le dispositif Bluetooth est concu pour fonctionner avec tout autre produit Bluetooth respectant les specifications Bluetooth 4.0 définies par la norme Bluetooth SIG. Les profils suivants sont pris en charge par les dispositifs Bluetooth :

Environnement d'utilisation et santé

Les cartes sans fil intégrées émettent de l'énergie electromagnetique de radiofréquence comme les autres apparciels radioélectriques. Cependant, le niveau d'énergie émis par celles-ci est beaucoup moins important que l'énergie electromagnetique émise par des apparciels sans fil (telephones mobiles).

Les cartes sans fil intégrées fonctionnant conformément aux normes et recommandations de sécurité relatives à la radiofréquence, Lenovo garantit qu'elles peuvent être utilisées en toute sécurité par les consommateurs. Ces normes et recommandations reflètent le consensus de la communauté scientifique et sont le fruit de délibérations de panels et de comités de scientifiques qui étudiient et interprêtent en permanence les nombreux documents relatifs à la recherche.

Dans certaines situations ou certains environnements, l'utilisation de cartes sans fil intégrées peut être restreinte par le propriétaire du[bâtiment ou les responsables de l'entreprise. Il peut s'agir, par exemple, des situations et des lieux suivants :

• Utilisation de cartes intégrées pour réseau sans fil dans des avions ou en milieu hospitalier, à proximité de pompes à essence, de zones représentant un risque d'explosion par amortçage d'un évientuel dispositif electro-explosif (détonateur électrique), de personnes porteuses de dispositifs Médicaux électroniques ou d'implants tels que des stimulateurs cardiaques.
• Dans tout autre environnement où le risque d'interférence avec d'autres appareils ou services est liéou ou identifié comme dangereux.

Si vous ne connaissiez pas les règles relatives à l'utilisation d'appareils sans fil qui sont en vigueur dans un lieu spécifique (un aéroport ou un hôpital, par exemple), il est recommendé de demander une autorisation d'utilisation de cartes sans fil intégrées avant demettre l'ordinateur sous tension.

Emplacement des antennes sans fil UltraConnect

Les ordinateurs portables ThinkPad disposant d'un système d'antennes sans fil UltraConnect™ intégré à l'affichage pour une réception optimale, permettant ainsi une communication sans fil où que vous soyez.

1 Antenne réseau étendu sans fil (principal)
2 Antenne réseau étendu sans fil (auxiliaire)
3 Antenne réseau étendu sans fil (principal)

Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil

Pour plus d'informations concernant la reglementation liée à l'utilisation des produits sans fil, reportez-vous au document Regulatory Notice livre avec votre ordinateur.

Si vous ordinateur est fourni sans le document Regulatory Notice, ce dernier est disponible sur le site Web à l'adresse suivante :

http://www.lenovo.com/ThinkPadUserGuides.

Avis de classification pour l'exportation

L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'excection des pays sous embargo recensés dans la liste EAR E1.

Bruits radioélectriques

Les informations suivantes concernent le ThinkPad S230u, type de machine 3347.

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis]

Avis de conformité à la réglementation d'Industrie Canada pour la classe B

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Directive de l'Union Européenne relative à la conformité électromagnétique

This product has been tested and found to comply with the limits for Class B Information Technology Equipment according to European Standard EN 55022. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations avec les apparciels de communication agrées, dans les zones résidentielles.

Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovaquie

CE

Avis de conformité à la réglementation pour la classe B (Allemagne)

Avis de conformité à la règlementation pour la classe B (Corée)

B目之（当期用

i

Avis de conformité VCCI à la règlementation pour la classe B (Japon)

Avis de conformité aux normes japonaises pour les produits qui se branchent sur l'alimentation principale dont l'intensité mesurée est inférieure ou égale à 20 A par phase

Taiwan - Informations de maintenance pour les produits Lenovo

台灣Lenovo產品服務資訊如下：

荷蘭商聯想股份有限公司台灣分公司

台北市信義區信義路五段七號十九樓之一

服務電話：[phone]

Annexe B. Déclarations relatives au recyclage et aux DEEE

Lenovo encourage les propriétaires de matériel informatique à recycler leur matériel lors que celui-ci n'est plus utilisé. Lenovo propose une gamme de programmes et services concernant le recyclage du matériel informatique. Des informations relatives aux offres de recyclage sont disponibles sur le site Internet de Lenovo à l'adresse suivante : http://www.lenovo.com/social Responsibility/us/en/.

Informations DEEE importantes

La marque DEEE sur les produits Lenovo s'applique aux pays soumis à la reglementation DEEE ainsi qu'à la reglementation relative aux déchets électroniques (par exemple, la directive européen 2002/96/CE, réglementation relative à la gestion et au traitement des déchets électroniques en Inde, 2011). Les apparils sont marqués conformément à la reglementation en vigueur en matière de déchets d'équipements électriques et electroniques (DEEE). Cette réglementation concerne la collecte et le recyclage des apparils usages dans chaque zone géographique. Cette marque est apposée sur différents produits pour indiquer que ces derniers ne doivent pas'être jetés, mais déposés dans les systèmes collectifs établis afin d'être recupérés en fin de vie.

Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pasmettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récapération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur les équipements portant la marque DEEE, consultez le site Web suivant : http://www.lenovo.com/recycling.

Déclarations relatives au recyclage pour le Japon

Collecte et recyclage d'un ordinateur ou d'un écran Lenovo usage

Si vous doivent accuer un ordinateur ou un écran Lenovo appartenant à la société qui vous emploie, vous doivent给您 conformer à la Loi pour la promotion de l'utilisation efficace des ressources. Les ordinateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par un organisme public local. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, par le biais de ses services de collecte et de recyclage des PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usages. Pour plus d'informations, visitez le site Web de Lenovo à l'adresse suivante: http://www.lenovo.com/services_warranty/jp/ja/recycle/pcrecycle/.

Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs et écrans familiaux a commencé le 1er octobre 2003. Ce service est assuregrement pour les ordinateurs familiaux vendus après le 1er octobre 2003. Pour plus d'informations, accedez au site Web suivant : http://www.lenovo.com/services_warranty/jp/ja/recycle/personal/.

Mise au rebut des composants d'ordinateur Lenovo

Cerains produits informatiques Lenovo vendus au Japon peuvent intégrer des composants contenant des métaux lourds ou d'autres substances dangereuses pour l'environnement. Pourmettre au rebut des composants usages de manière adequate,els qu'une carte de circuit imprimé ou une unité,suivez les méthodes de collecte et de recyclage d'un ordinateur ou d'un écran usage décrites ci-dessus.

Mise au rebut de piles au lithium d'ordinateurs Lenovo

Une pile au lithium en forme de bouton est installée sur la carte mère de votre ordinateur Lenovo afin d'alimenter l'horloge système lorsque l'ordinateur est hors tension ou déconnecté de la source d'alimentation principale. Si vous foulez la replacer par une nouvelle pile, prenez contact avec votre revendeur ou adressez une demande de réparation à Lenovo. Si vous utilisez un ordinateur Lenovo chez vous et que vous doivent au rebut une pile au lithium, vous doivent vous conformer à la règlementation locale en vigueur.

Mise au rebut des blocs de batteries usagées des ordinateurs portables Lenovo

Votre ordinateur portable Lenovo est doté d'un bloc de batteries rechargeable au lithium-ion ou aux hydrures métalliques de nickel. Si vous utilisez un ordinateur portable Lenovo dans le cadre de votre travail en entreprise et que vous doivent accreter un bloc de batteries, contactez la personne appropriée auprès des ventes, du marketing ou de la maintenance Lenovo et suivez ses instructions. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/. Si vous utilisez un Lenovo chez vous et que vous doivent accreter un bloc de batteries, vous doivent pouvez conformer à la réglementation locale en vigueur. Vous pouvez également consulter les instructions disponibles à l'adresse suivante : http://www.lenovo.com/jp/ja/environment/recycle/battery/.

Informations sur le recyclage pour le Brésil

Informations sur le recyclage des piles et batteries pour l'Union française

EU

Remarque: ce logo s'applique uniquement aux pays de l'Union Européenne (EU).

Les piles et batteries ou emballages des piles et batteries sontétiquettés conformément à la Directive Européenne 2006/66/CE sur les piles,les accumulateurs et les piles/accumulateurs usagés.Cette directive, applicable à l'ensemble de I'Union europeenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés.Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas'être jetées,mais récapurés en fin de vie, conformément à cette directive.

Conformément à la Directive Européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l'étiquette peut représentier le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas lesmettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment

Informations sur le recyclage des piles et batteries pour Taiwan

廢電池請回收

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada

US & Canada Only

Annexe C. Informations sur les modèles ENERGY STAR

ENERGY STAR® est un programme commun de l'agence américa de protection de l'environnement (U.S. Environmental Protection Agency) et du département américain à l'énergie (U.S. Department of Energy) qui a pour but d'économiser de l'argent et de protégger l'environnement par le biais de produits et de pratiques efficaces.

Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Les ordinateurs Lenovo du type suivant portant le logo ENERGY STAR, ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs.

3347

En utilisant des produits labellisés ENERGY STAR et en profitant des fonctions d'économie d'énergie de votre ordinateur, vous participez à l'effort de réduction de la consommation d'électricité. Une consommation réduite en électricité peut permettre des économies au niveau de votre budget, participé à la protection de l'environnement et réduit les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accedez au site Web suivant : http://www.energystar.gov

Lenovo you encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, Lenovo a prédéfini les fonctions de gestion de la consommation pour prendre effet dus que votre ordinateur est inactif pendant un certain temps :

Mode de gestion de l'alimentation : economiseur d'énergie (paramètres lorsque l'appareil est branché sur le boîtier d'alimentation)

• Arrêt de l'écran: au bout de 10 minutes
• Mise en veille de l'ordinateur : au bout de 20 minutes

• Paramètres avancés d'alimentation :

• Arrêt des disques durs : au bout de 15 minutes

• Hibernation : jamais

Pour faire sortir l'ordinateur du mode veille, appuyez sur la touche Fn du clavier. Pour plus d'informations concernant ces paramètres, reportez-vous aux informations d'aide et de support de Windows sur votre ordinateur.

La fonction Wake on LAN est activée lors de la livraison de votre ordinateur Lenovo et reste valide même si l'ordinateur entre en mode veille. Si vous n'avez pas besoin que la fonction Wake on LAN soit activée lorsque l'ordinateur est en mode veille, vous pouvez réduire la consommation électrique et prolonger la durée de veille en désactivant la fonction Wake on LAN pour le mode veille. Pour désactiver le paramètre Wake on LAN en mode veille, procédez comme suit :

1. Déplacez le curseur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Panneau de configuration.

2. Cliquez sur Matériel et audio Gestionnaire de péripériques Cartes réseau.

3. Cliquez avec le bouton droit de la souris sur le périphérique de carte réseau à configurer, puis cliquez sur Propriétés.
4. Dans l'onglet Gestion de l'alimentation, désélectionné la case Autoriser ce périphérique à sortir l'ordinateur du mode veille.
5. Cliquez sur OK.

Annexe D. Remarques

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non anoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'announce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que celui ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfant une cun croit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluéer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire lamande par écrit à l'adresse suivante :

Ce document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier sans prévis les produits et logiciels décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containes dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containes dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne fontpas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôle. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Marques

Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays :

Lenovo

Intel et Intel SpeedStep sont des marques d'Intel Corporation aux Etats-Unis et/ou dans certains autres pays.

Microsoft, BitLocker et Windows sont des marques du groupe Microsoft.

Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.

Directive RoHS pour la Chine

产品中有毒有害物质或元素的名称及含量

Directive RoHS pour la Turquie

Directive RoHS pour l'Ukraine

LIMPiTBePjKyEmo, IIO npOdyKciI JeHOBO BiINOBiJaE BmOrAm HOpMaTHBnX aKTIB YkpaIHn, kI ObMExKyIb BmICT He6e3neHnx peOBoHH

Directive RoHS pour l'Inde

Compatible RoHS conformément à la réglementation relative aux déchets électroniques (gestion et manipulation), 2011.

Numero de page :

Printed in China
