MODE D'EMPLOI C540 LENOVO

L'interface et les fonctions affichées dans ce Guide d'utilisation ne sont fournies qu'à titre de référence et peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Danger : ce symbole signale une situation extrêmement dangereuse, pouvant entraîner des blessures graves ou potentiellement mortelles.

Attention : ce symbole signale un risque de dommages sur les programmes, les périphériques ou les données.

Remarque : ce symbole signale des informations complémentaires importantes.

© Copyright Lenovo 2012. Tous droits réservés.

AVIS SUR LA LIMITATION DES DROITS : si les données ou le logiciel sont fournis conformément à un contrat General Services Administration (« GSA »), l’utilisation, la reproduction ou la divulgation sont soumises au Contrat N° GS-35F-05925.

Consignes de sécurité

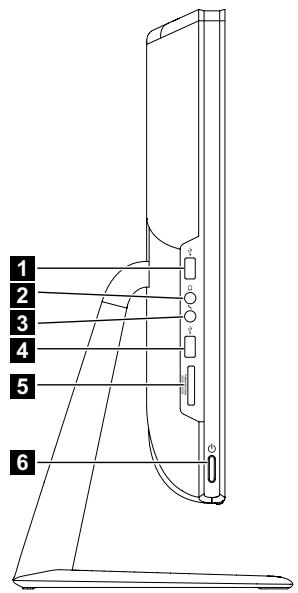

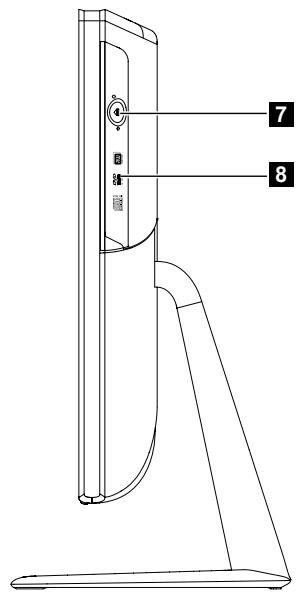

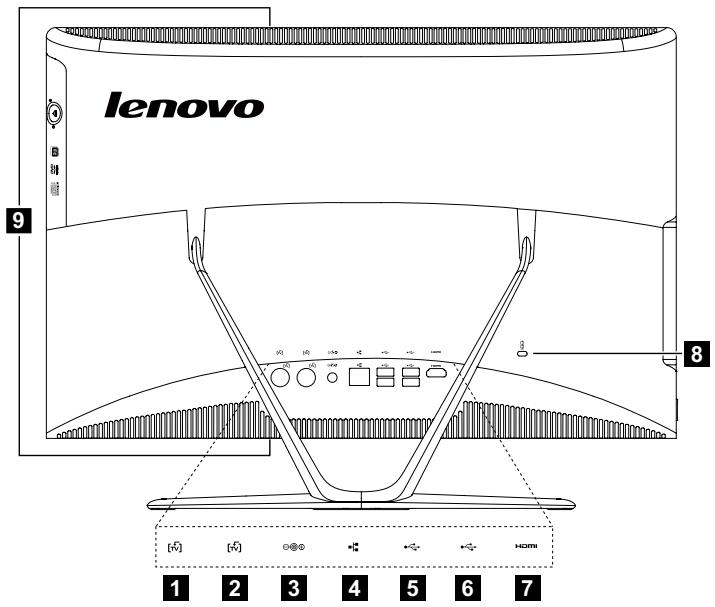

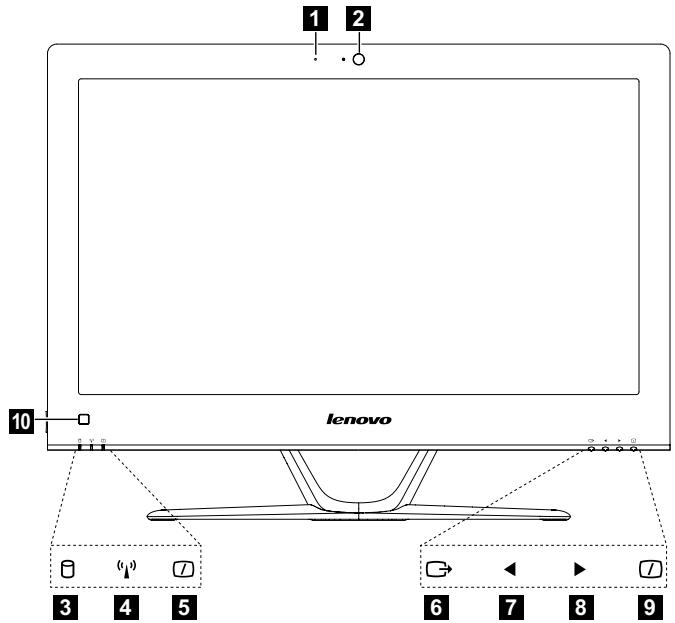

Utilisation du matériel de l'ordinateur 1 Vue frontale de l'ordinateur2 Vues latérales gauche et droite de l'ordinateur3 Vue arrière de l'ordinateur4 Installation du socle de l'ordinateur5 Socle de l’ordinateur6 Branchement de votre ordinateur7 Branchement du cordon d'alimentation8 Informations importantes sur l’utilisation de l’ordinateur9 Clavier câblé (sur certains modèles uniquement)10 Connexion à Internet10

Utilisation de Windows 8 13

Commutation entre les principales interfaces de Windows 814 La Charms Bar14 Extinction de l'ordinateur14 Commutation entre les applications14 Fermeture d'une application15 Ouverture d'autres programmes système15 Aide et support Windows15

Résolution des incidents liés au son23

Résolution des incidents liés aux logiciels24 Résolution des incidents liés aux disques durs et optiques25 Remarques spéciales pour la résolution des incidents liés à Windows26 Aide et support Windows26 BIOS setup utility27 Exécution des tâches de maintenance quotidiennes28

Guide de remplacement des éléments matériels 29

Présentation30 Remplacement du matériel33

Ce chapitre porte sur :  Présentation du matériel de l'ordinateur  Informations sur le branchement de l'ordinateur Remarque : les descriptions de ce chapitre peuvent être différentes de ce que vous voyez à l'écran, en fonction du modèle et de la configuration.

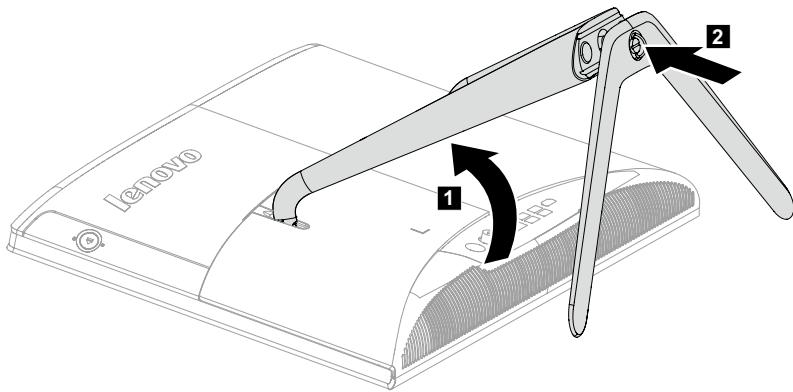

2. Alignez la base du socle et les orifices de montage du support du socle, puis poussez la base du socle en place. 2

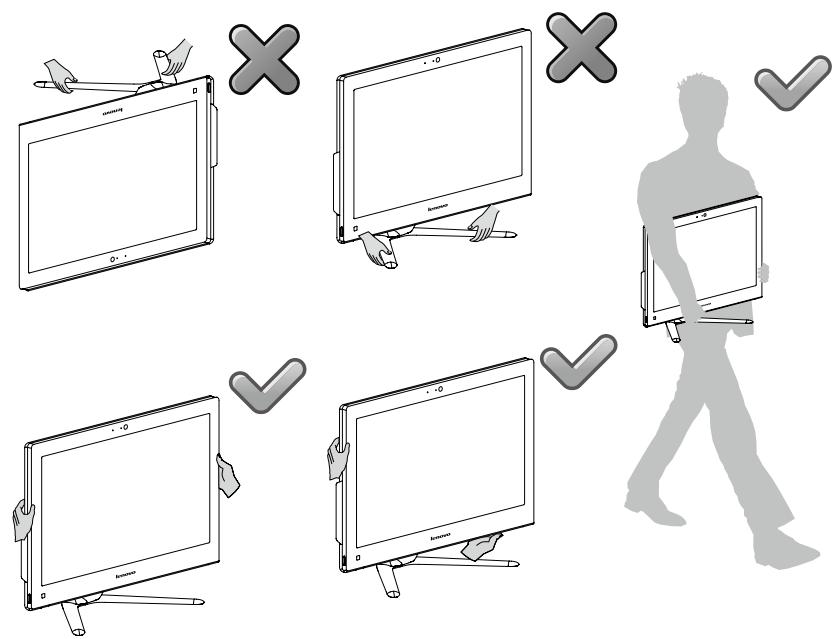

Tenez fermement l'ordinateur lorsque vous le portez.

Pour plus d'informations sur ce programme, appuyez plusieurs fois sur la touche F2 lors de la mise sous tension de l'ordinateur jusqu'à ce que Lenovo Rescue System s'ouvre.

Connexion à Internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous avez besoin de matériel. Les FAI et leurs offres varient en fonction des pays. Contactez votre FAI pour les offres disponibles dans votre pays. Votre ordinateur est conçu pour prendre en charge un réseau sans fil (sur certains modèles uniquement) ou câblé qui connecte votre ordinateur à d'autres périphériques. Connexion par réseau câblé Pour les réseaux câblés, connectez une extrémité du câble Ethernet (acheté séparément) sur la prise Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration. Remarque : Les procédures d'installation du modem à large bande et du routeur varient en fonction du fabricant. Suivez les instructions du fabricant.

Pour connecter votre ordinateur au réseau sans fil :

1. Faites un mouvement glissant depuis le bord droit de l'écran, puis tapez sur Paramètres. (Si vous utilisez une souris, pointez le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres.) , puis sélectionnez le nom de votre 2. Tapez ou cliquez sur l'icône du réseau, routeur. Tapez ou cliquez sur Connecter, puis suivez les étapes qui s'affichent à l'écran. Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

 Extinction de l'ordinateur  Commutation entre les applications  Fermeture d'une application  Ouverture d'autres programmes système  Aide et support Windows Attention : Le système d'exploitation Windows 8 est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au Contrat de Licence Utilisateur Final (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

• Sélectionnez la tuile du bureau Windows sur l'écran Accueil.

• Faites glisser le doigt depuis le bord droit de l'écran. •

Si vous utiliser une souris, pointez le coin supérieur droit ou inférieur droit de l'écran.

(Si vous utiliser une souris, pointez le coin supérieur droit ou inférieur droit de l'écran, puis cliquez sur Paramètres.)

2. Sélectionnez Marche/Arrêt → Arrêter.

Commutation entre les applications

Quelquefois, vous souhaitez revenir à une application que vous veniez d'utiliser ou commuter rapidement entre des applications récentes. Pour commuter entre des applications : Faites glisser le doigt depuis le bord gauche de l'écran ou déplacez le curseur depuis le coin supérieur gauche, puis cliquez pour accéder à l'application suivante.

Appuyez sur la touche Windows

Attention : l'utilisation de OneKey Recovery entraînera une perte des données.

Vous pouvez restaurer le lecteur C : de l'ordinateur à ses paramètres par défaut ou la dernière sauvegarde système à l'aide de

OneKey Recovery. Si vous faites cela, toutes les données présentes sur le lecteur C : seront perdues, mais le contenu et le format des autres partitions du disque dur resteront inchangés.

Si vous voulez installer un système d'exploitation et le sauvegarder avec OneKey

Recovery, vous devez formater la partition C : au format NTFS et installer le système d'exploitation sur la partition C : . pour que le système OneKey Recovery puisse fonctionner.

System inutilisable. Pour plus de détails, procédez comme suit :

Depuis le symbole Rechercher, sélectionnez Applications → Panneau de configuration → Outils d'administration → Gestion de l'ordinateur → Gestion des disques, vous pouvez voir la partition de service, qui ne doit pas être supprimée. Remarque : les fichiers de restauration et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. Si la partition de maintenance est supprimée ou endommagée par un utilisateur autre qu'un membre du personnel Lenovo agréé, la société Lenovo ne pourra en aucun cas être tenue pour responsable des pertes occasionnées.

OneKey Recovery est une application simple d'utilisation. Vous pouvez l'utiliser pour restaurer la configuration par défaut de l'ordinateur ou l'état qu'il avait lors d'une sauvegarde précédente. Procédure détaillée 2. Suivez les instructions qui s'affichent pour sélectionner la tâche de sauvegarde à partir de laquelle vous voulez effectuer la restauration, et le disque sur lequel installer le système d'exploitation, puis cliquez sur Next (Suivant) pour lancer la restauration. 3. Attendez la fin de la restauration du système. N'interrompez pas la procédure. 4. Une fois le système restauré, le logiciel vous invite à redémarrer l'ordinateur. Redémarrez l'ordinateur et entrez dans le système d'exploitation.

Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur puis relâchez-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite Installation des pilotes et des applications.

Suivez les instructions qui s'affichent pour installer les applications et les pilotes Lenovo. Cliquez sur OK pour démarrer l'installation du logiciel Installation des pilotes et des applications Lenovo. Le système redémarre. Après le redémarrage du système, l'installation des pilotes et des applications se poursuit jusqu'à son terme.

Méthode 2 : installation manuelle

Dans le système Windows, cliquez sur l'icône Lenovo Rescue System sur le bureau de Windows ou sur l'écran Accueil. Puis, sélectionnez Installation des pilotes et des applications dans la boîte de dialogue qui s'affiche. Après le démarrage de la procédure, installez tous les pilotes et logiciels manuellement en suivant les instructions qui s'affichent. Remarques : 1. N'installez pas un logiciel qui est déjà installé sur l'ordinateur. 2. Assurez-vous que l'Installation des pilotes et des applications s'est installé automatiquement avant de lancer le système d'exploitation. La fonction d'installation manuelle n'est utilisable qu'après que le logiciel a été installé.

Ø Résolution des incidents

Remarque : la description de la carte tuner

TV dans le manuel s'applique uniquement aux ordinateurs disposant de cette carte. Elle ne s'applique pas aux ordinateurs qui n'en disposent pas.

Si vous avez ajouté ou supprimé un composant juste avant l'occurrence du problème, vérifiez les procédures d'installation du composant pour vous assurer qu'il est correctement installé.

Dépannage et résolution du problème :

Vérifiez que l'écran LCD est sous tension. Appuyez sur le bouton Arrêt/Marche de l'écran si ce n'est pas le cas. Si le problème persiste, contactez le service client Lenovo. Problème : vous devez modifier les paramètres des propriétés d'affichage. Définition des propriétés de l'arrière-plan de l'écran et des icônes : 1. Cliquez avec le bouton droit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionnez l'option Personnaliser dans le menu contextuel. 2. Définissez les options pour : •

Changer l'image d'arrière-plan du bureau

électrique capable de générer des interférences magnétiques.

2. Éloignez les appareils susceptibles de perturber le fonctionnement de l'ordinateur. 3. Si le problème persiste, contactez le service clientèle de Lenovo.

Résolution des incidents liés au son

Problème : les haut-parleurs intégrés n'émettent aucun son. Dépannage et résolution du problème : •

Réglez la commande de volume de Windows — sélectionnez l'icône du hautparleur dans le symbole Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icônes masquées du mode bureau de Windows, puis cliquez sur l'icône du haut-parleur. Vérifiez que le volume n'est pas à zéro et que le son n'est pas coupé. Réglez le volume, les basses ou les aigus afin d'éliminer la distorsion audio.

Dépannage et résolution du problème :

Vérifiez le cordon du casque : assurez-vous que le cordon est correctement enfoncé dans le connecteur.

Dépannage et résolution du problème :

1. Ouvrez le Gestionnaire des tâches en appuyant simultanément sur les touches Ctrl, Alt et Suppr. 2. Sélectionnez le programme qui pose problème, puis cliquez sur le bouton Fin de tâche. Problème : vous voulez installer ou désinstaller un programme. Solution : procédure d'installation, n'interrompez jamais le programme d'installation en mettant le système hors tension ou en utilisant d'autres procédures aussi radicales vous risquez de provoquer des problèmes logiciels dans le système ou même de l'empêcher de démarrer. Au cours d'une désinstallation, ne supprimez jamais les fichiers ou les dossiers directement afin de ne pas endommager le fonctionnement du système et de ne pas générer un dysfonctionnement général. Pour désinstaller correctement un logiciel, procédez comme suit : 1. Sauvegardez tous les documents et les paramètres système associés au logiciel avant de le supprimer. 2. Si le logiciel est fourni avec son propre programme de désinstallation, exécutez-le directement pour désinstaller le logiciel. 3. Si le programme ne dispose pas de son propre programme de désinstallation, sélectionnez Applications → Panneau de configuration depuis le symbole Rechercher. 4. Dans le Panneau de configuration, sélectionnez Programmes → Programmes et fonctionnalités. 5. Recherchez le programme approprié dans la boîte de dialogue Programmes et fonctionnalités et sélectionnez Désinstaller/Modifier. 6. Suivez les instructions qui s'affichent pour désinstaller le logiciel.

Dépannage et résolution du problème :

1. Vérifiez que l'icône du lecteur optique figure dans le gestionnaire des ressources du système d'exploitation. Si tel n'est pas le cas, redémarrez l'ordinateur. Si l'icône n'apparaît toujours pas, contactez le service client Lenovo. Sinon, passez à l'étape suivante de cette procédure. 2. Vérifiez que le CD/DVD est correctement inséré dans le lecteur. Si tel n’est pas le cas, réinsérez le CD ou le DVD. Sinon, passez à l'étape suivante de cette procédure. 3. Lisez les spécifications de votre ordinateur pour déterminer si le lecteur optique peut effectivement lire ce type de CD ou DVD. 4. Si le CD/DVD est illisible, remplacez-le par un CD/DVD en bon état (par exemple, un CD/DVD fourni avec l'ordinateur). 5. Si le problème persiste, vérifiez que la face de lecture du CD/DVD ne présente pas de défauts. Problème : la capacité du disque dur, telle que l'indique le système, est inférieure à sa capacité nominale. Dépannage et résolution du problème : si l'ordinateur est équipé de la fonction OneKey Recovery, la fonction de restauration du système occupe une partie de l'espace disque. Cela peut expliquer pourquoi la capacité du disque dur semble inférieure. Autre explication technique : la capacité nominale du disque dur est exprimée dans le système décimal par volume de 1 000 octets. Toutefois, la capacité réelle du disque est exprimée dans le système binaire, 1 024 octets (par exemple, la capacité nominale 1 Go est 1 000 Mo, alors que la capacité réelle 1 Go est 1 024 Mo). La capacité du disque dur affichée sous Windows peut être calculée comme suit : La capacité nominale du disque dur est de 40 Go et sa capacité réelle doit être : 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37 Go. Si la partition de maintenance de 3 Go - 3 x 1000 x 1000 x 1000/ (1024 x 1024 x 1024) = 2,79 Go est soustraite, vous obtenez la capacité du disque dur du système. Guide d'utilisation

Notez les informations suivantes qui peuvent être utiles pour la résolution future des incidents système : 1. Les pilotes de ce modèle d'ordinateur prennent en charge uniquement le système Windows 8. 2. Si vous utilisez Windows Media Center pour regarder la télévision, prenez particulièrement en compte des points suivants : •

Dans les deux cas suivants, vous devez réenregistrer la liste de chaînes : a. Lorsque vous passez du mode TV numérique au mode TV analogique, la liste de chaînes enregistrées pour le mode numérique est effacée. Si vous voulez de nouveau regarder la télévision en mode numérique, vous devez créer et enregistrer une nouvelle liste de chaînes. b. Lorsque vous passez du mode TV analogique au mode TV numérique, la liste des chaînes enregistrées pour le mode numérique est effacée.

Si vous voulez à nouveau regarder la télévision en mode analogique, vous devez créer et enregistrer une nouvelle liste de chaînes.

Vous devez régler le signal d'entrée du tuner TV sur Analogiques avant de pouvoir regarder des émissions en télétexte.

Pour démarrer le BIOS setup utility : 1. Éteignez l'ordinateur. 2. Appuyez à plusieurs reprises sur la touche F1 et relâchez-la après avoir allumé l'ordinateur, puis sélectionnez Startup → Boot Priority. Comment puis-je changer le mode d'amorçage ? Il existe deux modes d'amorçage : UEFI et Legacy. Pour changer le mode d'amorçage, démarrez le BIOS setup utility et configurez le mode d'amorçage pour prendre en charge UEFI ou Legacy dans le menu d'amorçage. Quand dois-je modifier le mode d'amorçage ? Le mode d'amorçage par défaut pour votre ordinateur est le mode UEFI. Si vous devez installer un système d'exploitation hérité de Windows (tous les systèmes d'exploitation précédant Windows 8) sur votre ordinateur, vous devez changer le mode d'amorçage pour prendre en charge Legacy. Il est impossible d'installer le système d'exploitation Windows si vous ne modifiez pas le mode d'amorçage.

Étant donné que la plupart des composants de l'ordinateur sont constitués de circuits imprimés sophistiqués, il est important de nettoyer régulièrement l'ordinateur et ses alentours pour éviter l'accumulation de poussière. Pour nettoyer les composants, utilisez les éléments suivants : un aspirateur, un chiffon doux en coton, de l'eau pure (eau douce ou distillée de préférence) et des cotons-tiges

Attention : avant de nettoyer l'ordinateur, débranchez-le. Nettoyez l'ordinateur à l'aide d'un chiffon doux humide. N'utilisez pas de nettoyants liquides ou en aérosol qui peuvent contenir des substances inflammables. Remarque : ne vaporisez pas la solution de nettoyage directement sur l'écran afin de ne pas endommager l'ordinateur et l'écran. Nettoyez l'écran uniquement avec des produits adaptés et suivez les instructions fournies avec le produit. Pour nettoyer les composants informatiques, procédez comme suit : •

Éliminez la poussière en passant un chiffon doux sur l'ordinateur, l'écran, l'imprimante, les haut-parleurs et la souris.

Ø Retrait du socle de la base

Ø Retrait du capot du pied Ø Remplacement d'un module de mémoire Ø Remplacement du disque dur Ø Remplacement de l'unité optique Ø Remplacement de l'adaptateur Ø Remplacement du clavier et de la souris

Dans ce guide, ces unités seront souvent désignées par le terme « composant ». Remarque : le personnel de maintenance qualifié doit consulter le manuel Hardware Maintenance Manual (HMM) pour obtenir des informations sur la commande de composants. Ce guide ne présente pas les procédures relatives à tous les composants. Le remplacement des cordons, des commutateurs et de certains composants techniques est censé pouvoir être effectué par un personnel de maintenance qualifié n’ayant pas besoin de suivre des procédures détaillées. Remarque : n'utilisez que des composants fournis par Lenovo®. La description de la carte tuner TV s'applique uniquement aux modèles d'ordinateurs sur lesquels une telle carte est installée. Elle ne concerne pas les modèles non dotés de cette carte. Ce guide présente les procédures de remplacement des composants suivants : •

Retrait et installation des unités CRU

Lorsque vous remplacez une pièce, n’ouvrez pas l’emballage antistatique contenant le nouveau composant tant que celui qui est défectueux n’a pas été retiré de l’ordinateur et que vous n’êtes pas prêt à installer le nouveau.

Lorsque vous manipulez d’autres composants de l’ordinateur, prenez les précautions énoncées ci-après afin d’éviter tout dommage lié à l’électricité statique : •

Limitez vos mouvements. Les mouvements contribuent à générer de l'électricité statique autour de vous.

Manual (HMM) de l'ordinateur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance : http://support.lenovo.com. Remarque : n'utilisez que des composants fournis par Lenovo.

Informations générales

Instructions à suivre avant le démontage Avant de procéder au démontage, effectuez les tâches suivantes : 1. Mettez le système et tous les périphériques hors tension. 2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur. 3. Placez le système sur une surface plate et stable.

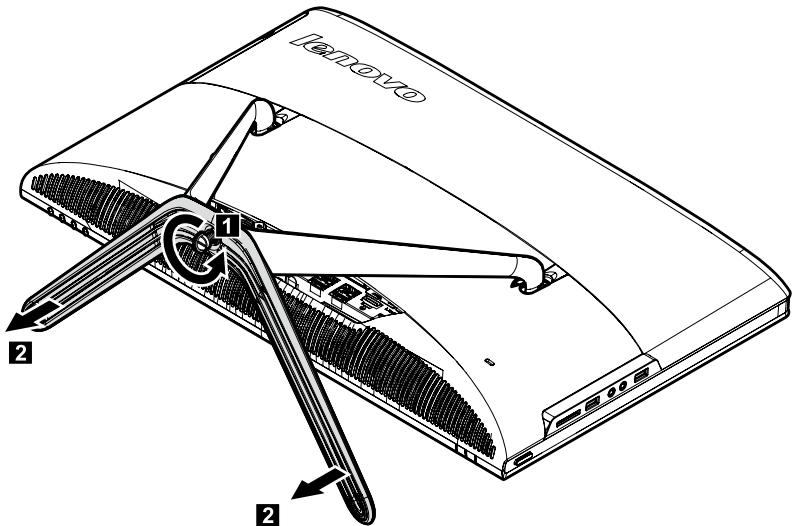

Retrait du socle de la base

Attention : mettez l’ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant de retirer le carter. Remarque : pour cette procédure, il est conseillé de placer l’ordinateur face vers le bas sur une surface plane et douce. Lenovo recommande d’utiliser une couverture, une serviette ou tout autre tissu doux afin de ne pas rayer l’écran ou d'éviter tout autre endommagement. 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Vues latérales gauche et droite » et « Vue arrière » pour identifier l'emplacement des connecteurs. Guide d'utilisation

6. Reportez-vous à « Installation du socle de l'ordinateur » pour réinstaller la base du socle.

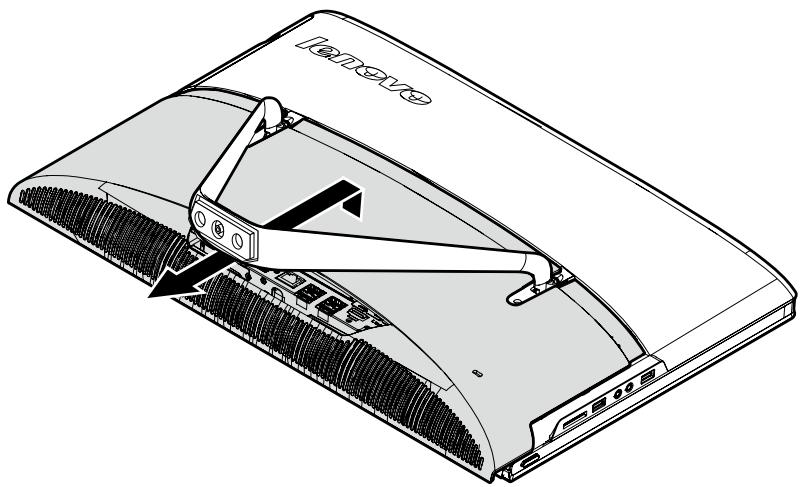

Retrait du capot du pied

Attention : mettez l’ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant de retirer le carter. Remarque : pour cette procédure, il est conseillé de placer l’ordinateur face vers le bas sur une surface plane et douce. Lenovo recommande d’utiliser une couverture, une serviette ou tout autre tissu doux afin de ne pas rayer l’écran ou d'éviter tout autre endommagement. 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Vues latérales gauche et droite » et « Vue arrière » pour identifier l'emplacement des connecteurs. 4. Retirez la base du pied. Voir « Retrait de la base du pied ».

Remarque : pour cette procédure, il est conseillé de placer l’ordinateur face vers le bas sur une surface plane et douce. Lenovo recommande d’utiliser une couverture, une serviette ou tout autre tissu doux afin de ne pas rayer l’écran ou d'éviter tout autre endommagement.

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Vues latérales gauche et droite » et « Vue arrière » pour identifier l'emplacement des connecteurs. 4. Retirez la base du socle. Voir « Retrait de la base du socle ». 5. Retirez le capot du pied. Voir « Retrait du capot du pied ». Guide d'utilisation

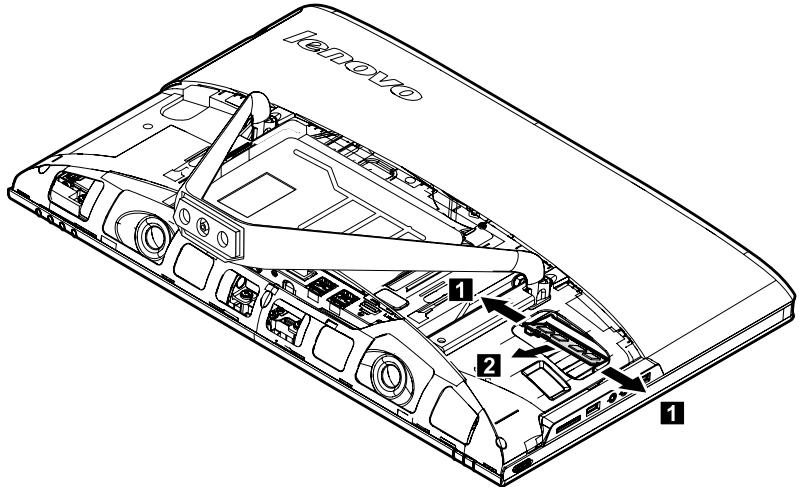

7. Pour installer un module de mémoire : Alignez le nouveau module de mémoire avec la fente, puis insérez-le et poussezle par le bord supérieur. Vérifiez que le module de mémoire est bien maintenu par les loquets. 8. Remontez le capot du pied et la base du socle.

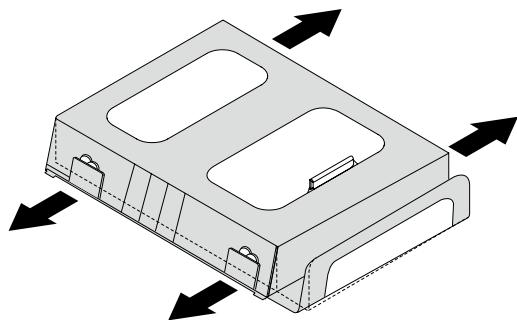

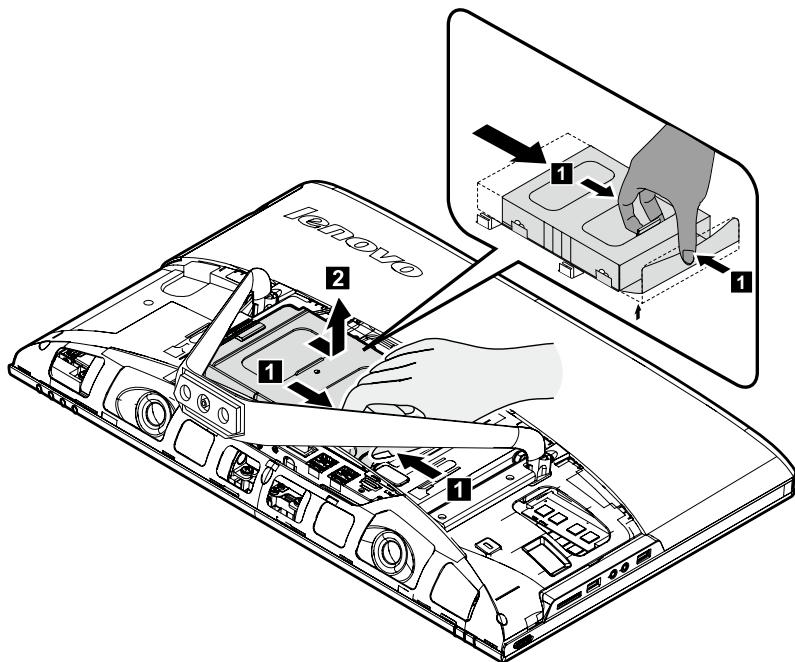

Remplacement du disque dur

Attention : mettez l’ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant de retirer le carter. Remarque : pour cette procédure, il est conseillé de placer l’ordinateur face vers le bas sur une surface plane et douce. Lenovo recommande d’utiliser une couverture, une serviette ou tout autre tissu doux afin de ne pas rayer l’écran ou d'éviter tout autre endommagement. 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Vues latérales gauche et droite » et « Vue arrière » pour identifier l'emplacement des connecteurs.

9. Remontez la capot du pied et la base du socle.

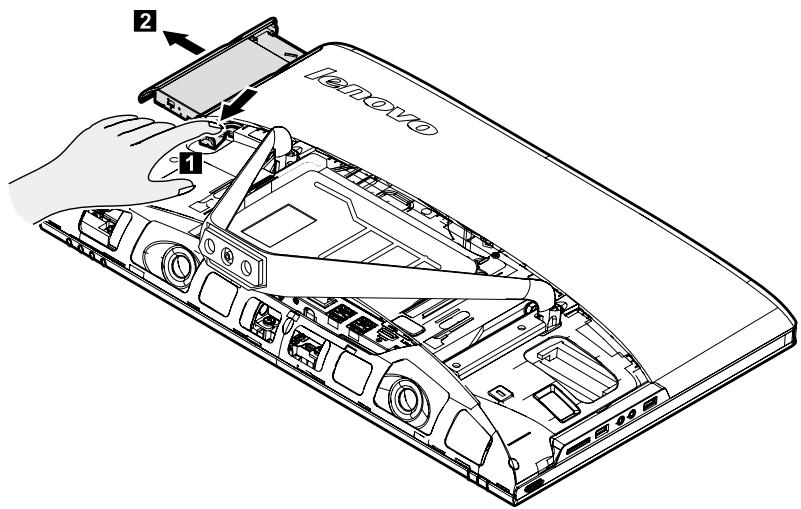

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Vues latérales gauche et droite » et « Vue arrière » pour identifier l'emplacement des connecteurs. 4. Retirez la base du socle. Voir « Retrait de la base du socle ». 5. Retirez le capot du pied. Voir « Retrait du capot du pied ». 6. Poussez la broche du lecteur optique vers le bas pour pousser le lecteur optique vers l'extérieur, comme indiqué.

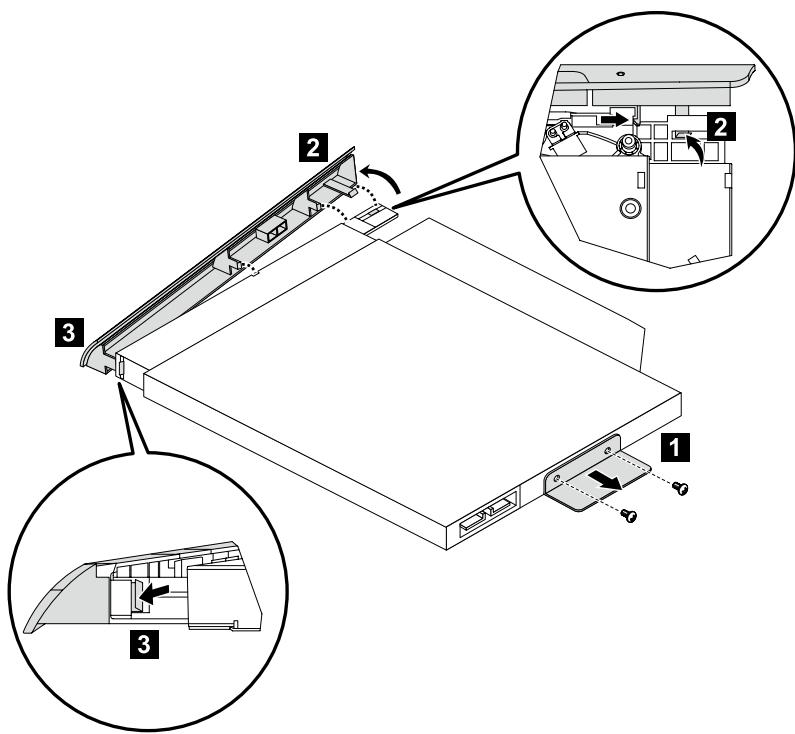

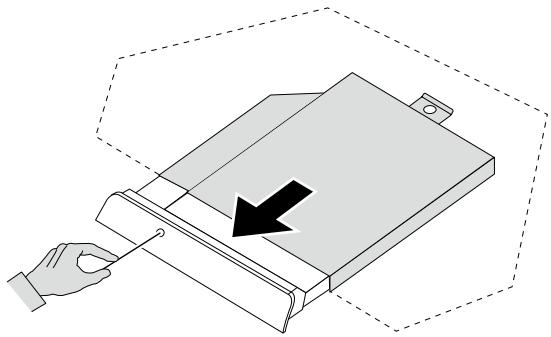

9. Utilisez un petit tournevis à tête plate pour appuyer sur les languettes de fixation du boîtier au disque.

10. Retirez le boîtier de l'unité optique défectueuse.

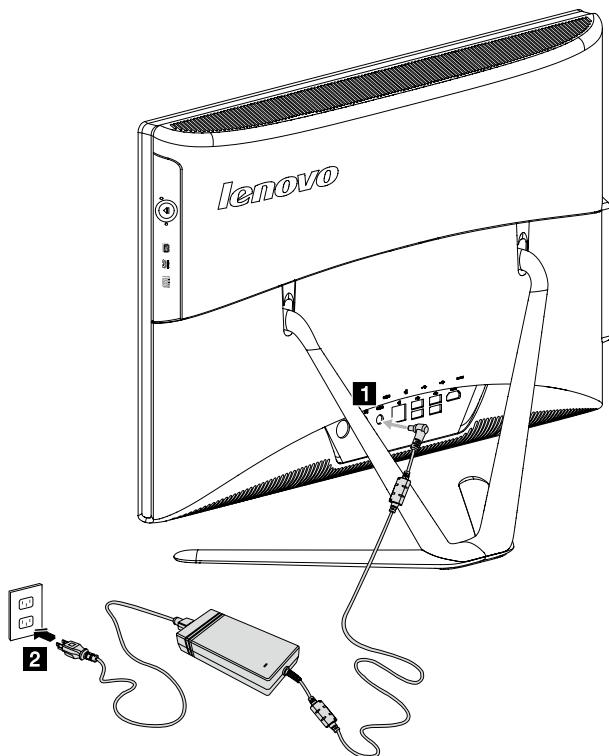

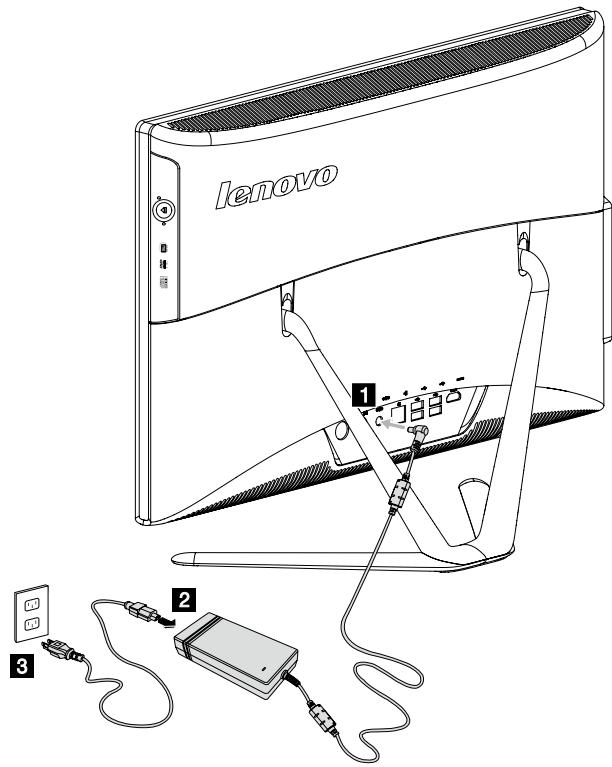

Remplacement de l'adaptateur

Attention : mettez l’ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant de retirer le carter. 1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l’ordinateur, ainsi que tous les périphériques connectés. 2. Débranchez le câble adaptateur de l'ordinateur d'alimentation de la prise secteur.

Pour remplacer le clavier, procédez comme suit :

1. Retirez les supports (disques, CD ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension tous les périphériques connectés. 2. Débranchez tous les cordons d'alimentation du secteur. 3. Localisez le connecteur du clavier. Voir « Vue latérale de l'ordinateur » et « Vue arrière de l'ordinateur ».

4. Débranchez le câble du clavier défectueux de l'ordinateur et raccordez le câble du nouveau clavier au même connecteur.

Ce manuel peut contenir des inexactitudes techniques ou des erreurs typographiques. Les informations du document sont mises à jour régulièrement.

Ces modifications sont intégrées dans les nouvelles éditions de la publication. Pour offrir de meilleurs services, Lenovo se réserve le droit d’améliorer et/ou de modifier les produits et les programmes logiciels décrits dans les manuels fournis avec l'ordinateur, ainsi que le contenu du manuel à tout moment et sans préavis. Les manuels fournis avec l’ordinateur visent à vous aider à utiliser correctement les produits Lenovo. Pour la configuration du produit, reportez-vous au contrat associé (s’il existe), à la liste des éléments du produit ou constatez le distributeur du produit. Le contenu des manuels fournis avec l'ordinateur est protégé par des lois de copyright. Aucun des manuels fournis avec l'ordinateur ne peut être reproduit ou transcrit par n'importe quel procédé ou traduit dans une autre langue sans autorisation préalable de Lenovo. L’interface logicielle et la configuration des fonctions et du matériel décrites dans les manuels fournis avec l'ordinateur peuvent ne pas correspondre exactement à la configuration de l'ordinateur que vous avez acheté. N’hésitez pas à nous contacter concernant les manuels fournis avec l’ordinateur. Pour toutes dernières informations ou pour toute question ou tout commentaire, contactez Lenovo ou visitez le site Web Lenovo : Site Web de maintenance : http://support.lenovo.com

Intel Inside est une marque d’Intel Corporation aux Etats-Unis et dans d’autres pays. AMD, le logo AMD Arrow , ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool 'n' Quiet, CrossFire, PowerPlay, Radeon et The Ultimate Visual Experience sont des marques commerciales d'Advanced Micro Devices, Inc. Les autres noms de société, de produit ou de service cités dans ce document ou dans les autres publications Lenovo peuvent être des marques commerciales ou des marques de service d’autres sociétés. Tous droits réservés. Les noms ou les marques de certaines sociétés mentionnées dans les manuels fournis avec l'ordinateur ou ce document n'indiquent pas nécessairement que le logiciel ou le matériel associé est fourni. La configuration réelle du produit dépend de la description de la liste des éléments.

à réduire les émissions de gaz à effet de serre. Pour plus d'informations sur ENERGY STAR, accédez au site : http://www.energystar.gov. Lenovo vous encourage à faire d'une utilisation rationnelle de l'énergie partie intégrante de vos opérations journalières. Pour s'efforcer d'aller dans ce sens, Lenovo a préconfiguré les fonctionnalités suivantes de gestion d'énergie pour qu'elles soient activées lorsque votre ordinateur a été inactif pendant une durée déterminée :

à l’énergie (ErP) via le menu Power du programme Utilitaire de réglage. Ce mode permet de réduire la consommation électrique lorsque l’ordinateur est en mode veille ou éteint.

Pour activer le mode de conformité ErP dans le programme Utilitaire de réglage, procédez de la manière suivante : 1. Appuyez à plusieurs reprises sur la touche F1 et relâchez-la lors de la mise sous tension de l’ordinateur pour démarrer le programme Utilitaire de réglage. 2. Dans le menu principal du programme Utilitaire de réglage, sélectionnez Power → ErP et appuyez sur Entrée. 3. Sélectionnez Enabled et appuyez sur Entrée. 4. Appuyez sur F10 pour enregistrer les modification et quitter le programme Utilitaire de réglage. Appuyez sur Entrée lorsque vous êtes invité à confirmer. Remarque : si le mode de conformité ErP est activé, vous ne pouvez réactiver l’ordinateur qu’en appuyant sur le commutateur d’alimentation.
