MODE D'EMPLOI CREATIX M800, CREATIX 800 VR, CREATIX 800 VERRE BLANC ROBLIN

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adaptée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit partager une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air.

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : les parties accessibles peuvent être très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

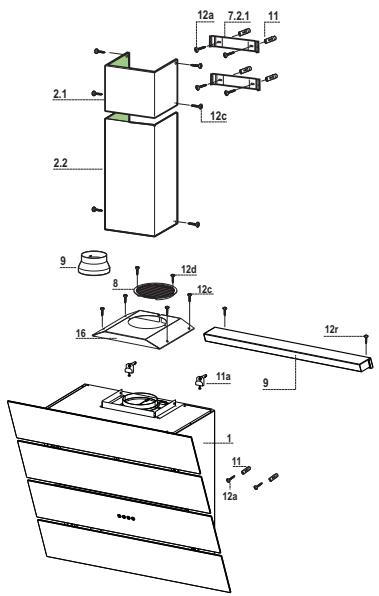

Composants

Réf.	Q.té	Composants du produit
1	1	Corps hote équipé de : Commandes, Éclairage, Groupe de ventilation, Filtres
2.1	1	Cheminée supérieure
2.2	1	Cheminée inférieure
5	1	Groupe d'éclairage
8	1	Grille orientable Sortie de l'Air
9	1	Buse de réduction 150--120
16	1	Couvercle filtrant
Réf.	Q.té	Composants de l'st installation
7.2.1	2	Brides de fixation cheminée supérieure
11	6	Chevilles
11a	2	Chevilles SB 12/10
12a	6	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12r	2	Vis 2,9 x 6,5
12d	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

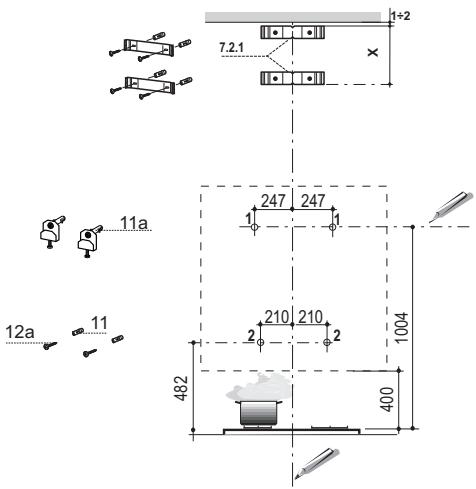

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm.
• Percer les points marqués (2) avec une mèche de 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (option)

• Poser le support 7.2.1 comme indiqué, à 1 - 2mm du plafond ou de la limite supérieure, en alignant le centre (encoche) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encochement) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

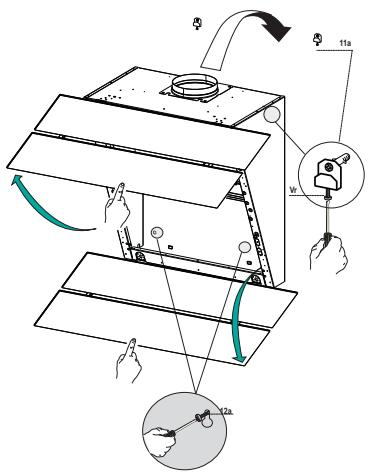

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragraphe Ouverture des panneaux).
• Retirer les Filtres à graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.

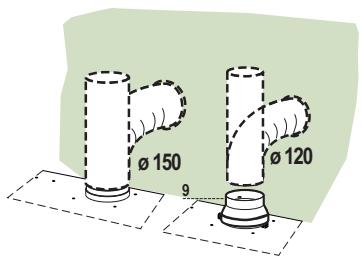

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande. Cartouche au charbon actif.

Enlever la cornière de la cheminée - Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5). - Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12d (2,9 x 9,5) fournies avec l'appareil.

Montage du groupe d'éclairage

• Introduire le câble du groupe d’éclairage dans le trou. Appuyer le groupe d’éclairage 9.
• Le fixer avec les vis 12r fournies.
• Retirer les filtres à graisse.
• À l'intérieur du corps de hotte, se trouve le boîtier pour la connexion électrique du groupe d'éclairage.
• Ouvrir le boîtier et relier les fils à la borne présente à l'intérieur, en vérifier l'association des couleurs.
• Refermer le boîtier électrique, remonter les filtres à graissé et fermer les portes.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

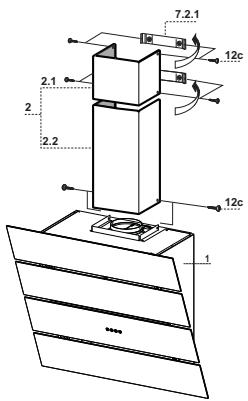

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; référer jusqu'en butée.
• Fixer légèrement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

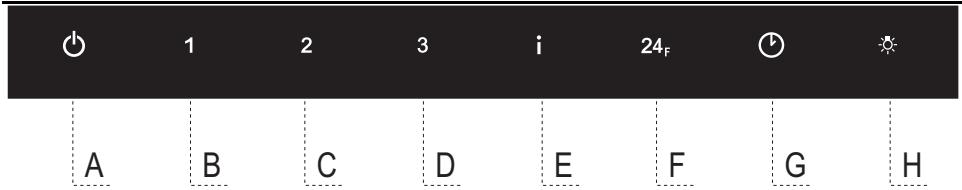

Tableau des commandes

Touche	Fonction	Led
A	Coupe le moteur.	Les led s'indication de la vitesse du moteur s'étaignent.
	Appuyer pendant 5 secondes pour activer/désactiver le mode de verrouillage du clavier.	Toutes les led s'étaient cycliquement et effectuant une série d'allumage.
B	Active la première vitesse.	Les led de première vitesse et Off moteur s'étaient.
C	Active la deuxieme vitesse.	Les led de deuxieme vitesse et Off moteur s'étaient.
D	Active la troisieme vitesse.	Les led de troisieme vitesse et Off moteur s'étaient.
E	Active la vitesse Intensive, cette vitesse est temporisée à 6 minutes, à la fin de ce début, le système returné à la vitesse précédemment programmée.Pour la désactiver, appuyer sur la touche ou éteindre le moteur.	Clignote une fois par seconde.
	Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres à charbon actif se branche.Pour la désactiver, appuyer de nouveau sur la touche pendant encore 5 secondes.	2 clignotements led Touche A.1 clignotement led Touche A.
F	Active la fonction 24H lorsque le moteur se branche à une vitesse qui permet une aspiration de 100 m3/h pendant 10 minutes par heures. Ce mode n'est pas activable si le mode Intensive ou Delay sont actifs.Pour la désactiver, appuyer de nouveau sur la touche.	Les leds de vitesse 24H et Off moteur s'étaient.
	L'alarme filtres étant activée, appuyer sur la touche pendant environ 5 secondes pour restaurer l'alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté.	À la fin de la procédure, la signalisation précédemment affichée s'éteint:24H ClignotanteSignale la nécessité de laver les filtres à graisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.24H ClignotanteSignale la nécessité de remplaquer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte.
G	Active le Delay, l'extinction automatique retardée du moteur et du système d'éclairage de 30'.Pour le désactiver, appuyer sur la touche ou éteindre le moteur.	La led Delay s'éclaire.
	Appuyer sur la touche pendant 5 secondes pour valider la télécommande.Appuyer sur la touche pendant 5 secondes pour invalider la télécommande.	2 clignotements led Touche A.1 clignotement led Touche A.
H	Appuyée brièvement, elle allume et était l'éclairage à l'intensité maximale.	La led Éclairage s'éclaire.
	Garder la touche appuyée pendant environ 2 secondes pour allumer les lumières de courtoisie. (s'il est fourni)

Telecommande (fournie sur demande)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-carbon 1,5V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles ; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la touche 24H clignote ou au moins tous les 2 mois d'utilisation environ ou plus fréquemment, en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche F (24H) pendant 5 sec.

Nettoyage filtres

• Retirer les filtres un à un, en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (Tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d'air qui le traverse jusqu'à ce qu'il atteigne la saturation. Il n'est ni lavable, ni régénérable. Le replacer lorsque la led 24H clignote à l'afficheur ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche E (Intensive) jusqu'à la validation :
• 2 clignotements led Off Moteur - Alarme saturation fille a charbon actif ACTIVEE
• 1 clignotement led Off Moteur - Alarme saturation fille à charbon actif DÉSACTIVÉE

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche F (24H) pendant 5 sec.

Remplacement du filtre

• Retirer les filtres à graisse métalliques.
• Enlever le filtre anti-odeur à charbon actif saturé en intervenant sur les crochets prévus à cet effet.
• Monter le nouveau filtre en l'accrochant dans son siège.
• Remonter les filtres à graisse métalliques.

Éclairage

Attention: Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001: puissance optique maximum émise à 439nm : 7 W. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...) - Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
