MAG FORGE 121A AIRFLOW - Informatique MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC moyen tour
Marque	MSI
Modèle	MAG FORGE 121A AIRFLOW
Format compatible	ATX, Micro-ATX, Mini-ITX
Dimensions (L x H x P)	420 x 210 x 400 mm
Poids	5,2 kg
Matériau principal	Acier, plastique, verre trempé
Alimentation incluse	Non, emplacement ATX en bas
Emplacements ventilateurs avant	3x 120 mm ou 2x 140 mm
Emplacements ventilateurs arrière	1x 120 mm
Emplacements ventilateurs haut	2x 120 mm
Filtre à poussière	Oui (avant et alimentation)
Baies de disque dur 3,5"	2
Baies de disque dur 2,5"	2
Connectique façade	USB 3.0 x2, USB 2.0 x1, audio jack
Fenêtre latérale	Panneau en verre trempé
Longueur max GPU	330 mm
Hauteur max ventirad CPU	165 mm
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Sécurité	Bords protégés, verre trempé résistant
Pièces détachées et réparabilité	Panneaux, ventilateurs et filtres remplaçables

FOIRE AUX QUESTIONS - MAG FORGE 121A AIRFLOW MSI

Comment ouvrir le panneau latéral en verre ?

Dévissez les vis à main à l'arrière du boîtier, puis faites glisser le panneau vers l'arrière pour le retirer. Manipulez avec précaution pour éviter de casser le verre.

Comment installer la carte mère ?

Placez la carte mère sur les entretoises préinstallées dans le boîtier, alignez les trous de vis et fixez-la avec les vis fournies. Consultez le manuel pour les positions exactes.

Comment gérer les câbles dans le MAG FORGE 121A ?

Utilisez les passages de câbles situés derrière le plateau de la carte mère et fixez les câbles avec les attaches fournies. Le boîtier dispose d'un espace de rangement pour un câblage propre.

Comment installer des ventilateurs supplémentaires ?

Retirez le panneau avant, placez les ventilateurs dans les emplacements prévus (3x 120 mm ou 2x 140 mm) et vissez-les. Connectez-les ensuite à la carte mère ou à un contrôleur de ventilateur.

Comment nettoyer les filtres à poussière ?

Les filtres à poussière avant et inférieur se retirent en les faisant glisser. Lavez-les à l'eau tiède, séchez-les complètement avant de les remettre en place. Ne pas utiliser de solvants.

Puis-je installer un système de refroidissement liquide ?

Oui, un radiateur de 240 mm peut être monté à l'avant ou en haut. Le boîtier accepte également un refroidissement liquide tout-en-un de 280 mm à l'avant.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 330 mm sans ventilateur avant, et 300 mm avec des ventilateurs de 25 mm d'épaisseur.

Comment connecter les câbles du panneau avant ?

Branchez les câbles (Power SW, Reset SW, LED, USB, Audio) aux connecteurs correspondants sur la carte mère. Reportez-vous au manuel de la carte mère pour l'emplacement exact des broches.

Comment remplacer un ventilateur défectueux ?

Dévissez le ventilateur du boîtier, débranchez-le, puis installez un nouveau ventilateur en sens inverse. Assurez-vous que le flux d'air est orienté correctement (vers l'arrière ou le haut).

Comment réinitialiser le boîtier ?

Le boîtier ne dispose pas de réinitialisation électronique. Pour réinitialiser le système, utilisez le bouton reset sur le panneau avant ou coupez l'alimentation et attendez quelques secondes.

MODE D'EMPLOI MAG FORGE 121A AIRFLOW MSI

Caractéristiques du boîtier (320R) 6

Caractéristiques du boîtier [120A] 7

Vue de côté et de face 8

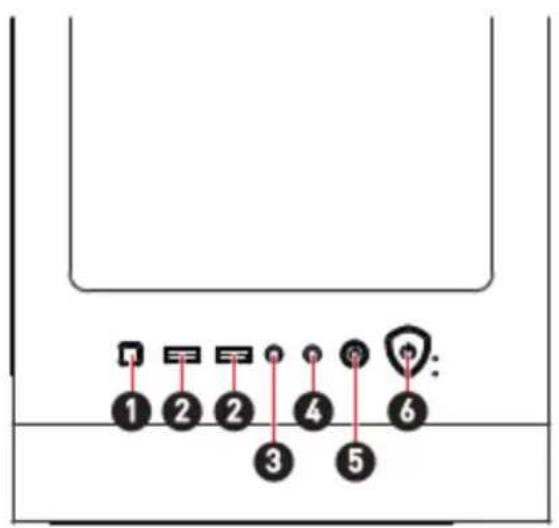

E/S et Boutons (320R) 9

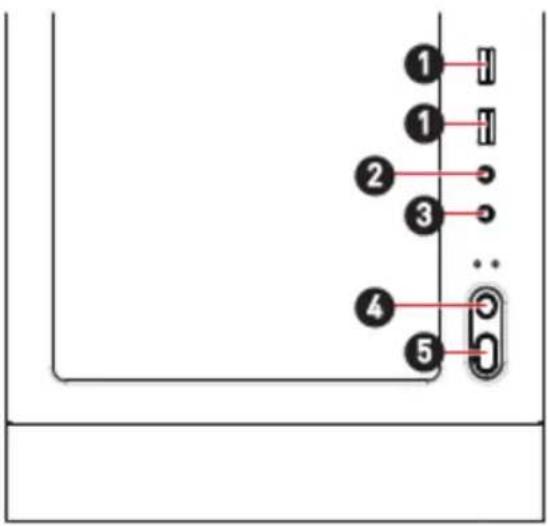

E/S et Boutons [120A] 10

Retrait des panneaux latéraux 11

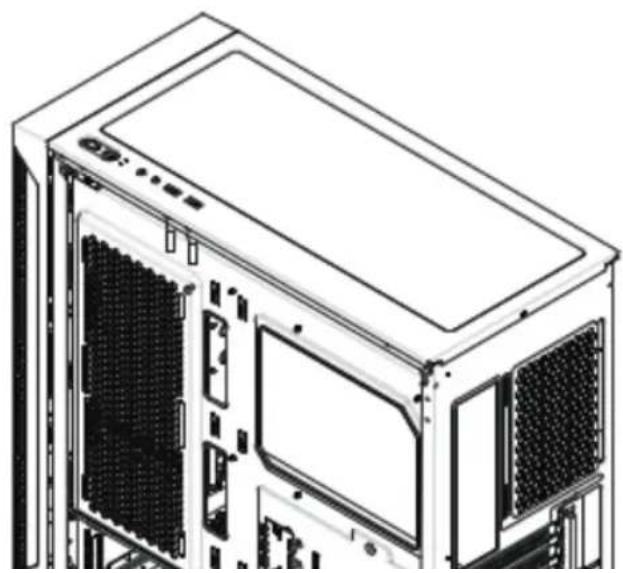

Retrait du panneau avant 12

Installation de la carte mère 13

Installation de la carte graphique 14

Installation du SSD et du disque dur [320R] 15

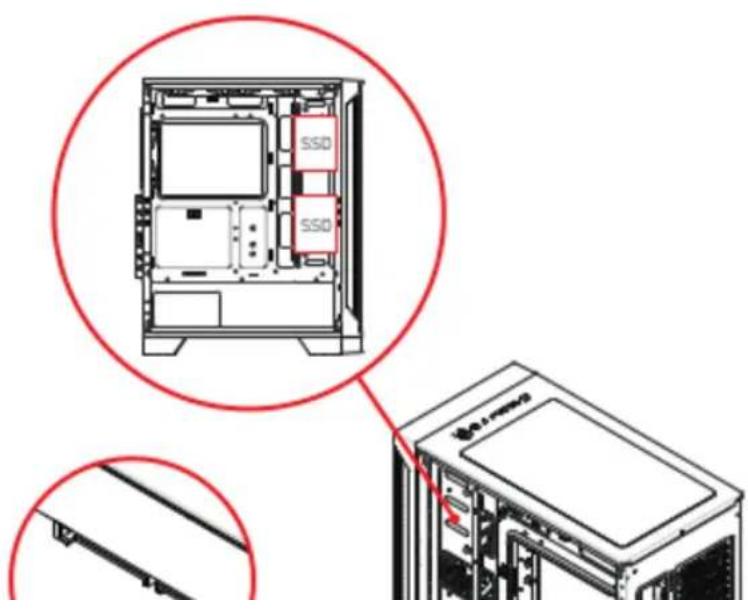

Installation du SSD et du disque dur [120A] 16

Installation du bloc d'alimentation 17

Caractéristiques

Comparaison des principales différences

Nom de produit	MAG FORGE 320RAIRFLOW	MAG FORGE 120AAIRFLOW
Dimensions [PxLxH]	472,5 x 210 x 498 mm	411,6 x 210 x 498 mm
Radiateur supérieur supporté	120 / 140 / 240 / 280 / 360 mm	120 / 240 mm
Ventilateur préinstallé	Haut : NonAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mm	Haut : 2 x ventilateurs Auto-RGB de 120 mmAvant : 3 x ventilateurs Auto-RGB de 120 mmArrière : 1 x ventilateur Auto-RGB de 120 mm
Ventilateur latéral supporté	2 x 120 mm	Non
Longueur maximum du GPU	390 mm(Ventilateur avant préinstallé)	330 mm(Ventilateur avant préinstallé)
Baies de stockage	1 x SSD 2,5"2 x Combo 3.5"/2.5"	3 x SSD 2,5"2 x HDD 3.5"

Slots d'extension

Slots PCIe

7 slots

Ports E/S et Boutons

Ports USB	2 x USB 3.2 Gen1 Type-A
Ports audio	1 x prise audio1 x prise microphone
Boutons	1 x bouton de réinitialisation (120A/ 320L)1 x bouton d'alimentation1 x bouton interrupteur LED (120A/ 320R)

Espace du châssis

Longueur maximum du ventirad	160 mm
Radiateur avant supporté	120 / 140 / 240 mm
Bloc d'alimentation supporté	160 mm (sans baie HDD 3,5")200 mm (sans baie HDD 3,5")

Matériaux

Accessoires

Élément		Nom/ Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
[6401]	[7921]	Entretoises #6-32 6,5 mm x4	Boulon de la carte mère
[Sawed]	[7922]	Vis M3 5 mm x20	Carte mère / SSD
		Vis #6-32 6 mm	Fixer le bloc d'alimentation / la craste

Caractéristiques du boîtier (320R)

Caractéristiques du boîtier (120A)

Vue de côté et de face

E/S et Boutons (320R)

E/S et Boutons (120A)

Retrait des panneaux latéraux

Retrait du panneau avant

Installation de la carte mère

Installation de la carte graphique

Installation du SSD et du disque dur (320R)

Installation du SSD et du disque dur (120A)

Installation du bloc d'alimentation

Connexion E/S du panneau supérieur

Connexion du panneau de contrôle (320R)

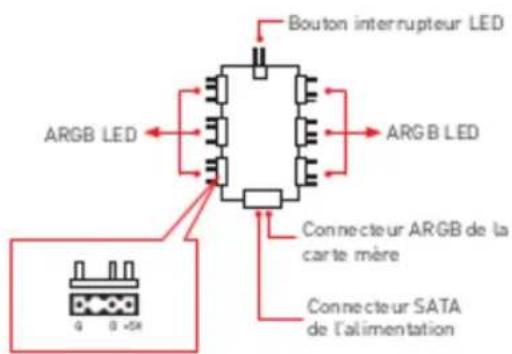

Connexion du ruban LED RGB adressable

IMPORTANT

• Avant d'installer ou de retirer le ruban LED ARGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appareil. • Ce Hub LED supporte jusqu'à 10 appareils MSI ou 6 appareils non MSI.
• Chaque port peut supporter un maximum de 64 LED ARGB, le nombre total de LED ne peut excéder 128.
• Le dépassement de ces limites peut entraîner l'affichage de couleurs anormales, le clignotement ou l'impossibilité de changer de couleurs des LED ARGB.

Fonction du bouton interrupteur LED (320R)

• Appuyez pour basculer entre les effets LED. - Appuyez pendant trois secondes pour synchroniser avec la carte mère.

Séquence d'effet LED (320R)

Après avoir appuyé sur le bouton interrupteur LED, la séquence d'effet LED est la suivante :

1	Rouge continu
2	Vert continu
3	Bleu continu
4	Violet continu

Connexion du panneau de contrôle (120A)

IMPORTANT

• Le connecteur du ventilateur du panneau de contrôle est une spécification spéciale et n'est pas compatible avec les ventilateurs ARGB et RGB standard.
• Avant d'installer ou de retirer le ventilateur Auto-RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appareil.

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicitement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Révision

• Version 1.0, 08/2023. Première édition. - Version 1.1, 05/2024. Mise à jour des notes du concentrateur LED ARGB.
