UT171C - Multimètre Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Uni-T
Modèle	UT171C
Dimensions (L x l x h)	180 mm x 85 mm x 50 mm
Poids	300 g environ
Alimentation	Pile 9V (type 6F22)
Écran	LCD 3 3/4 digits, 4000 points
Tension max (courant continu)	1000 V
Tension max (courant alternatif)	750 V
Courant max (courant continu)	10 A
Courant max (courant alternatif)	10 A
Résistance max	40 MΩ
Autres fonctions	Test de continuité, test de diode, mesure de température, mesure de fréquence, test de transistor
Niveau de sécurité	CAT II 1000V, CAT III 600V
Indice de protection	Non spécifié, usage intérieur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou de liquides abrasifs.
Pièces détachées et réparabilité	Piles 9V, fusibles de protection (éventuellement). Réparation par centre agréé recommandée.
Accessoires inclus	Piles, cordons de test, thermocouple, manuel

FOIRE AUX QUESTIONS - UT171C Uni-T

Comment allumer le multimètre UT171C ?

Tournez le commutateur rotatif de la position OFF vers la fonction souhaitée (par exemple, tension continue). L'appareil s'allume automatiquement.

Comment mesurer une tension continue avec l'UT171C ?

Placez le commutateur sur la position V-- (tension continue). Branchez la sonde noire à la borne COM et la sonde rouge à la borne V/Ω. Touchez les pointes de test aux points de mesure. Lisez la valeur sur l'écran.

Comment changer la pile de l'UT171C ?

Éteignez l'appareil et retirez les cordons de test. Ouvrez le compartiment à piles à l'arrière du boîtier. Remplacez la pile 9V usagée par une neuve, en respectant la polarité. Refermez soigneusement.

Que signifie l'affichage "OL" sur l'écran ?

"OL" signifie Overload (surcharge). La mesure dépasse la plage sélectionnée. Passez à une plage plus élevée ou vérifiez que le circuit n'est pas endommagé.

Comment tester la continuité d'un circuit avec l'UT171C ?

Tournez le commutateur sur la position  (diode/continuité). Branchez les cordons comme pour une mesure de résistance. Si la résistance est inférieure à environ 50 Ω, le buzzer retentit.

Quelle est la tension maximale que l'UT171C peut mesurer ?

La tension maximale mesurable est de 1000 V en continu et 750 V en alternatif. Ne pas dépasser ces limites pour éviter d'endommager l'appareil ou de se blesser.

Comment utiliser la fonction de mesure de température ?

Tournez le commutateur sur la position °C ou °F. Branchez le thermocouple fourni dans les bornes appropriées (souvent COM et V/Ω). Placez la sonde sur l'objet à mesurer et lisez la température.

L'écran affiche-t-il une luminosité insuffisante ?

L'UT171C ne dispose pas de rétroéclairage. Assurez-vous d'être dans un environnement suffisamment éclairé. Si l'affichage est très faible, vérifiez l'état de la pile.

Comment entretenir les cordons de test ?

Inspectez régulièrement les cordons pour détecter des fissures ou des dommages. Nettoyez les pointes de test avec un chiffon humide. Remplacez les cordons endommagés immédiatement.

Où trouver le manuel d'utilisation complet de l'UT171C ?

Le manuel d'utilisation est disponible au format PDF sur le site notice-facile.com ou sur le site officiel d'Uni-T. Vous pouvez également le télécharger via l'application dédiée.

MODE D'EMPLOI UT171C Uni-T

UT171 SERIES

INDUSTRIAL TRUE RMS DIGITAL MULTIMETERS

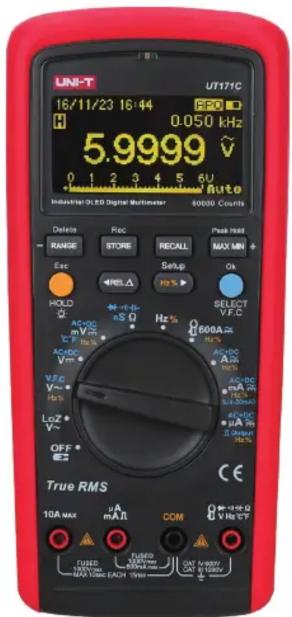

UT171 series are industrial grade multimeters used by professionals. Its built-in square wave output is useful for troubleshooting industrial control signals. The LoZ (ACV) feature can be used to identify residual (ghost) voltage in large capacitors. UT171C's OLED display has great viewing angle and is perfect for working in low temperatures.

● AC+DC measurement (UT171B/C)
● Peak hold (UT171B/C)
● Rechargeable battery (UT171B/C)
● VFC low-pass filtering
- USB/Bluetooth communication

UT171C

● Smart phone APP: iDMM
● Works with UT-D07A Bluetooth adaptor
- Download from Apple Store or Google Play Store

UT-D07A

	Range	UT171A	UT171B	UT171C
DC voltage (V)	1000V	±(0.025%+5)	±(0.025%+5)	±(0.025%+5)
AC voltage (V)	1000V	±(0.4%+40)	±(0.4%+40)	±(0.4%+40)
DC current (A)	10A	±(0.15%+10)	±(0.15%+10)	±(0.15%+10)
AC current (A)	10A	±(0.75%+20)	±(0.75%+20)	±(0.75%+20)
Resistance (Ω)	40MΩ	±(0.05%+2)
	60MΩ		±(0.05%+2)	±(0.05%+2)
Admittance (nS)	60nS		±(1%+10)	±(1%+10)
Capacitance (F)	40mF	±(2.5%+5)
	60mF		±(2.5%+5)	±(2.5%+5)
Frequency (Hz)	10Hz~10MHz	±(0.01%+5)	±(0.01%+5)	±(0.01%+5)
Temperature (°C)	-40°C~1000°C		±(1%+3)	±(1%+3)
Temperature (°F)	-40°F~1832°F		±(1.5%+5)	±(1.5%+5)

Features

Display count				600006000040000
Auto/Manual range		√	√	√
True RMS		√	√	√
Bandwidth (Hz)	100kHz	√	√	√
4~20mA loop	0~100%		√	√
LoZ (ACV)	Around 3kΩ		√	√
Diode	Around 3V	√	√	√
Continuity buzzer		√	√	√
Duty cycle	0.1%~99.9%	√	√	√
NCV/Data hold/MAX/MIN		√	√	√
Relative mode		√	√	√
Data storage		1000	9999 9999
Display type		LCD EBTN OLED
Analog bar graph		31 31 31
LCD backlight		√	√	√
Mis-plug alarm		√	√	√
Low battery indication		√	√	√
Auto power off		√	√	√
Input protection		√	√	√
Input impedance for DCV	10MΩ	√	√	√

Power	UT171A: 1.5V battery (R03) x 6; UT171B/C: 7.4V 2000mAh Li-ion battery
Display	UT171A: 70.6mm x 49.5mm UT171B/C: 70.6mm x 35.3mm
Product color	Red and grey
Product net weight	384g
Product size	206mm x 95mm x 55mm
Standard accessories	Batteries, test leads, point contact temperature probe, USB interface cable, power adaptor (UT171B/C), PC software CD
Standard individual packing	Gift box, carrying bag, English manual
Standard quantity per carton	5pcs
Standard carton measurement	390mm x 310mm x 205mm
Standard carton gross weight	5.6kg
Optional accessories	Bluetooth adaptor (UT-D07)
