UT139S - Multimètre Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Uni-T
Modèle	UT139S
Affichage	Écran LCD 6000 points
True RMS	Oui
Tension AC/DC	Jusqu'à 600 V
Courant AC/DC	Jusqu'à 10 A
Résistance	Jusqu'à 60 MΩ
Capacité	Jusqu'à 1000 μF
Fréquence	Jusqu'à 10 MHz
Test de diode	Oui
Test de continuité	Oui, avec buzzer
Détection NCV	Oui
Catégorie de sécurité	CAT III 600 V
Alimentation	Pile 9 V (6F22)
Dimensions (approx)	180 x 87 x 47 mm
Poids (approx)	370 g (avec pile)
Accessoires inclus	Paires de sondes, pile, manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser uniquement sur des circuits hors tension si possible, respecter les catégories de surtension
Pièces détachées et réparabilité	Pile remplaçable, fusible de protection accessible

FOIRE AUX QUESTIONS - UT139S Uni-T

Comment remplacer la pile du multimètre UT139S ?

Éteignez l'appareil et retirez le boîtier arrière en dévissant les vis. Remplacez la pile 9V (6F22) en respectant la polarité. Refermez le boîtier et revissez.

Comment utiliser la fonction NCV (détection de tension sans contact) ?

Tournez le sélecteur sur la position NCV. Approchez la partie supérieure du multimètre près d'un conducteur. S'il y a une tension alternative, l'appareil émet un bip et le voyant s'allume. Idéal pour détecter des fils sous tension sans contact.

Que signifie l'affichage 'OL' sur le UT139S ?

OL signifie Over Limit (dépassement de limite). Cela indique que la valeur mesurée dépasse la plage sélectionnée ou que le circuit est ouvert. Sélectionnez une plage plus élevée ou vérifiez vos connexions.

Comment mesurer la tension secteur (230 V) en toute sécurité ?

Réglez le sélecteur sur V~ (tension alternative). Insérez la sonde noire dans la borne COM et la sonde rouge dans V/Ω/Hz. Branchez les pointes sur les contacts secteur. Respectez les catégories de sécurité : le UT139S est certifié CAT III 600V, adapté aux circuits domestiques.

Comment tester une diode avec le UT139S ?

Placez le sélecteur sur le symbole diode (→). Branchez la sonde noire dans COM et la rouge dans V/Ω/Hz. Connectez la pointe rouge à l'anode et la noire à la cathode. La tension de seuil directe s'affiche (ex: 0.6V). En polarité inverse, l'écran indique OL si la diode est bonne.

Comment mesurer une résistance ?

Réglez le sélecteur sur Ω (résistance). Insérez les sondes comme pour la tension. Débranchez toute alimentation du composant. Placez les pointes sur les bornes de la résistance. Lisez la valeur sur l'écran. Si la résistance est ouverte, l'affichage indique OL.

Puis-je mesurer un courant supérieur à 10 A ?

Non, le courant maximum mesurable est de 10 A. Pour mesurer un courant plus élevé, utilisez une pince ampèremétrique adaptée. Le UT139S possède un fusible de protection pour le circuit courant.

Comment calibrer le multimètre UT139S ?

Le UT139S ne nécessite pas de calibrage par l'utilisateur. S'il semble imprécis, vérifiez la pile, les sondes ou les réglages. Un calibrage professionnel peut être effectué par un service agréé si nécessaire.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que le sélecteur n'est pas sur OFF. Si le problème persiste, vérifiez les connexions internes ou contactez le support technique.

Où puis-je trouver la notice complète du UT139S ?

La notice est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF dans la page dédiée à votre produit Uni-T UT139S.

MODE D'EMPLOI UT139S Uni-T

UNI-T®

UT139S

True RMS Digital Multimeters

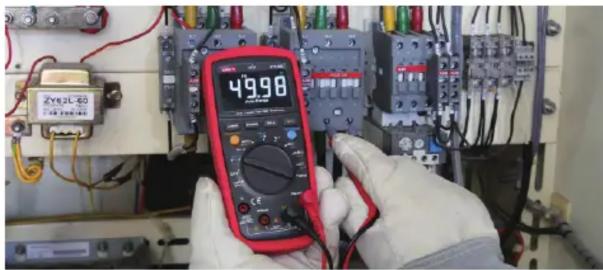

UT139S is CAT III 600V digital multimeters designed for electricians. Its NCV feature can effectively check electrical status through measuring EM field intensity. The model includes special features such as LoZ (ACV) for measuring 'ghost' voltage. Its built-in 31-segment analog bar also gives electricians a better visual representation of measurement results. It is built with black EBTN display and it is a perfect meter for working in dark environments.

True RMS

True RMS LoZ (ACV) Full range

LoZ

LPF

LPF

EBTN

EBTN display

Technical Specifications

DC voltage (V)	600V	±(0.5%+2)
AC voltage (V)	600V	±(0.8%+3)
DC current (A)	10A	±(0.7%+2)
AC current (A)	10A	±(1%+3)
Resistance (Ω)	60MΩ	±(0.8%+2)
Capacitance (F)	99.99mF	±(4%+5)
Frequency (Hz)	10Hz~10MHz	±(0.1%+4)
Temperature (°C)	-40°C~1000°C	±(1%+4)
Temperature (°F)	-40°F~1832°F	±(1.5%+5)

Features

Display count		6000
Auto range/Manual range/True RMS		√
Bandwidth (Hz)		45Hz~400Hz
NCV/Continuity buzzer		√
Duty cycle	0.1%~99.9%	√
Diode		Around 3V
LPF/LoZ (ACV)	CAT III 300V, CAT II 600V	√
Analog bar		√

General Characteristics

Power	1.5V battery (R6) x 2
Display	58 x 36mm
Product color	Red and grey
Product net weight	345g
Product size	170 x 80 x 48mm
Standard accessories	Batteries, test leads, temperature probe
Standard individual packing	Gift box, English manual
Standard quantity per carton	20pcs
Standard carton measurement	450 x 330 x 340mm
Standard carton gross weight	12.2kg
