MODE D'EMPLOI MCS2003 MCCULLOCH

En cas de problèmes ou pour des questions, NE PAS retourner ce produit au point de vente. S'adresser au préposé du Service à la clientèle en composant. Models : MCS2003 For Consumer Assistance Please Call L'Aide Du Consommateur Necessitez S'il Vous Plait Para La Ayuda Del Consumidor Llame Por Favor

Coupage/Tonte Électriques Modèle : MCS2003

AVERTISSEMENT • LIRE ATTENTIVEMENT

Pour votre sécurité, lisez entièrement ce manuel avant d’utiliser votre nouvel outil. Le non respect des instructions peut résulter en des accidents graves. Prenez quelques instants pour vous familiariser avec le tondeuse avant chaque utilisation.

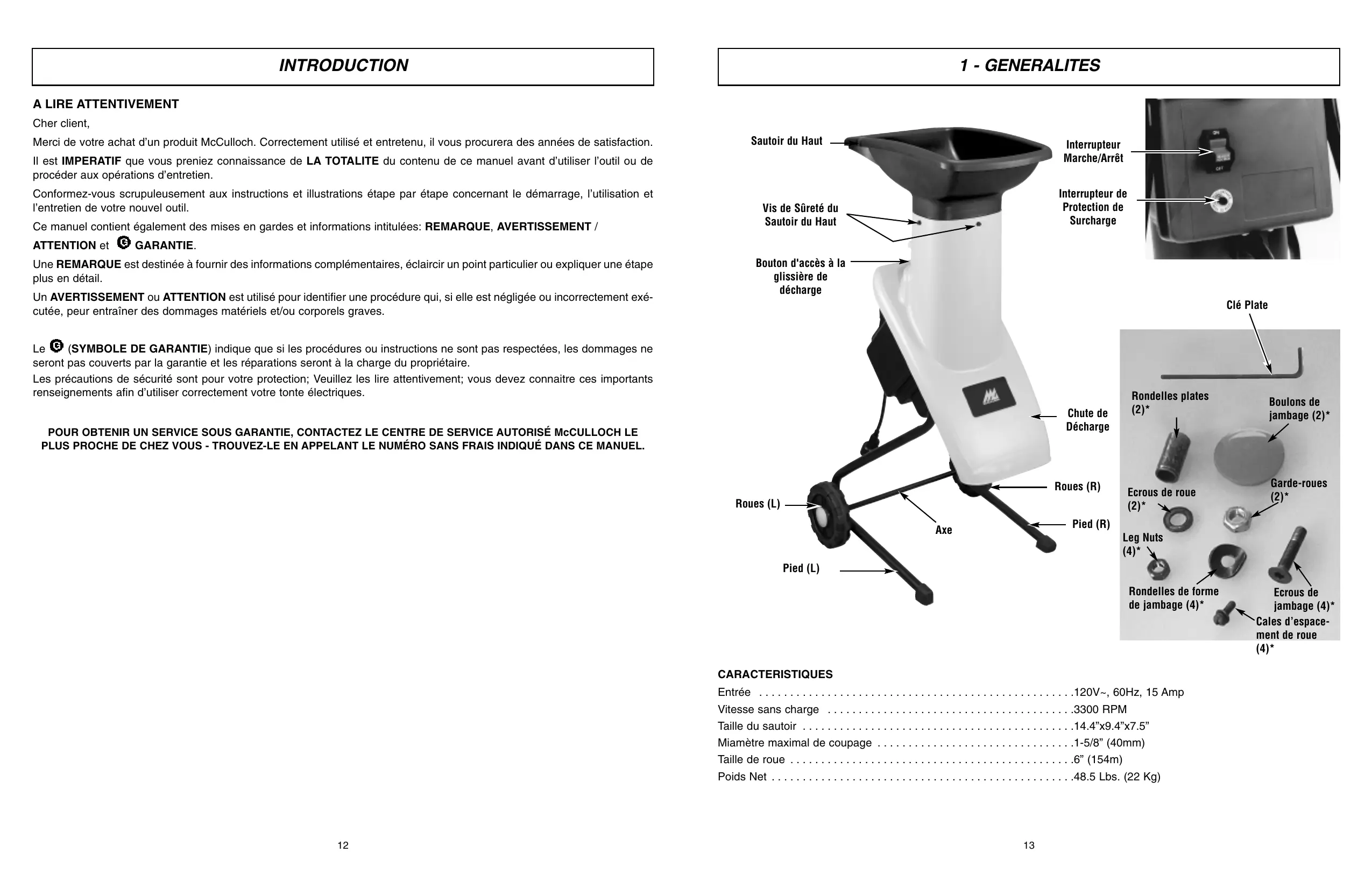

1 - GENERALITES

A LIRE ATTENTIVEMENT

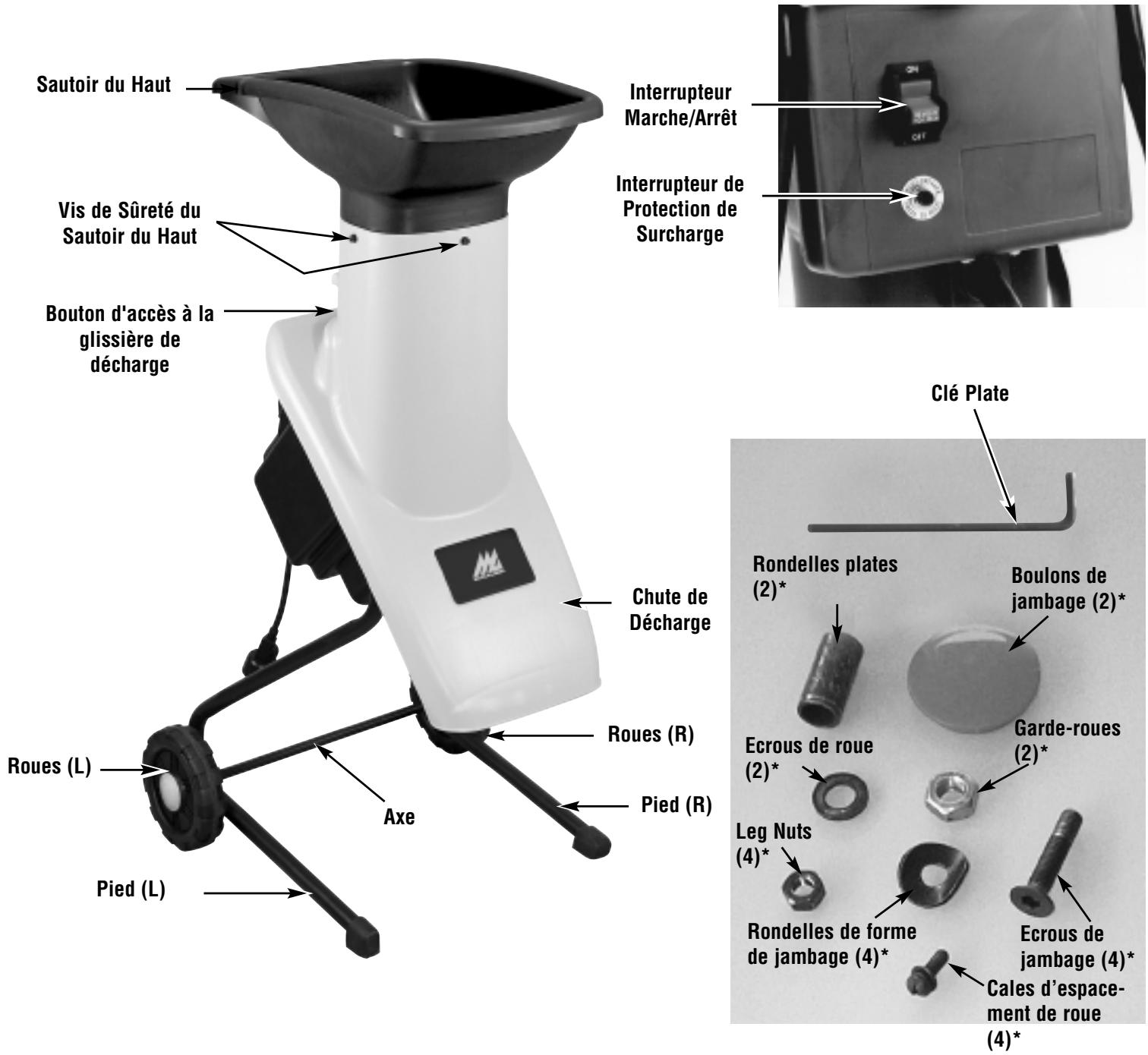

Cher client, Merci de votre achat d’un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des années de satisfaction. Sautoir du Haut Interrupteur Marche/Arrêt Il est IMPERATIF que vous preniez connaissance de LA TOTALITE du contenu de ce manuel avant d’utiliser l’outil ou de procéder aux opérations d’entretien. Conformez-vous scrupuleusement aux instructions et illustrations étape par étape concernant le démarrage, l’utilisation et l’entretien de votre nouvel outil. Ce manuel contient également des mises en gardes et informations intitulées: REMARQUE, AVERTISSEMENT / ATTENTION et Interrupteur de Protection de Surcharge Vis de Sûreté du Sautoir du Haut GARANTIE. Une REMARQUE est destinée à fournir des informations complémentaires, éclaircir un point particulier ou expliquer une étape plus en détail. Un AVERTISSEMENT ou ATTENTION est utilisé pour identifier une procédure qui, si elle est négligée ou incorrectement exécutée, peur entraîner des dommages matériels et/ou corporels graves. Bouton d'accès à la glissière de décharge Clé Plate

• (SYMBOLE DE GARANTIE) indique que si les procédures ou instructions ne sont pas respectées, les dommages ne seront pas couverts par la garantie et les réparations seront à la charge du propriétaire. Les précautions de sécurité sont pour votre protection; Veuillez les lire attentivement; vous devez connaitre ces importants renseignements afin d’utiliser correctement votre tonte électriques. Chute de Décharge Roues (R) Roues (L) Ecrous de roue (2)* Boulons de jambage (2)* Garde-roues (2)* Pied (R) Axe Leg Nuts (4)* Pied (L) Rondelles de forme de jambage (4)* CARACTERISTIQUES Entrée p. 120
• V~, 60Hz, 15 Amp Vitesse sans charge p. 3300
• RPM Taille du sautoir p. 14
• .4”x9.4”x7.5” Miamètre maximal de coupage p. 1
• -5/8” (40mm) Taille de roue p. 6
• ” (154m) Poids Net .5 Lbs. (22 Kg) p. 48

Ecrous de jambage (4)* Cales d’espacement de roue (4)*

LIRE ET CONSERVER CES

INSTRUCTIONS Lorsque vous utilisez l'équipement, des précautions de base doivent toujours être suivies pour assurer une sécurité maximale et des performances optimales. Lisez ce manuel avant d'assembler et de faire fonctionner cette déchiqueteuse. Ne pas respecter les instructions peut aboutir à une électrocution, des brûlures, un incendie, ou des blessures personnelles.

RESPECTER TOUTES LES MESURES DE

SÉCURITÉ incluses dans ce manuel avant et durant l'opération de cette tondeuse. POUR RÉDUIRE LES RISQUES DE SECOUSSES ÉLECTRIQUES, cette tondeuse doit etre reliée au sol. Elle est équipée avec un cordon électrique ayant un conducteur de mise à terre de l'équipement ainsi qu'une fiche de terre pour réduire tout risque d'électrocution. Branchez-la dans une prise appropriée installee et mise à terre selon les instructions des codes et ordonnancees locaux.

DANGER: Toute connexion incorrecte du conducteur

de mise à terre de l’équipement risque de provoquer une électrocution en cas de dysfonctionnement. Contactez un électricien qualifié si vous n'êtes pas sur de votre prise domestique. Ne modifiez jamais la fiche forunie avec la tondeuse.

INSPECTER L'APPAREIL À LA RECHERCHE DE

DOMMAGES qu'auraient pu subir le carter, le cordon électrique ou à la fiche. Toutes les fixations doivent être bien serrées. Ne pas utiliser l'appareil si la gâchette ne permet pas de l'arrêter adéquatement. Ne jamais utiliser l'appareil si le cordon électrique ou la fiche est endommagé, si le moteur ou le coupeherbe lui-même ne fonctionne pas correctement ou s'il est tombé, s'il a été endommagé, laissé à l'extérieur ou plongé dans l'eau. Ne pas utiliser l'appareil si les trous de ventilation sont bouchés. Toujours enlever les débris qui risqueraient de limiter la circulation de l'air par les trous de ventilation. Remplacer les pièces endommagées qui sont ébréchées, cassées ou qui ont été endommagées d'une manière ou d'une autre et qui risqueraient d'être projetées et causer de graves blessures. Ce produit possède une double isolation - il n'y a aucune partie réparable à l'intérieur. INSTRUCTIONS DE MISE À LA MASSE Cet outil doit être mis à la masse lors de son utilisation afin de réduire tout risque d’électrocution pour l’utilisateur. L’outil est équipé d’un cordon électrique à 3 conducteurs et d’une prise à 3 broches avec masse afin de s’adapter au réceptacle de masse adéquate. Si votre appareil est destinéà être utilisésous une tension inférieur à 150 volts, il possède une prise comme celle illustrée dans le schéma A de la figure 2-1A. S’il est destiné à être utilisé sous 150 ou 250 volts, il possède une prise comme illustré dans le schéma D Fig. 2-1A. Un adaptateur, schéma B et C, est disponible pour brancher les prises femelles à broches comme illustré sur le schéma 2-1A. Les oreilles rigides, poignées ou autres de couleur verte, doivent être connectées à une masse permanente, telle qu’un boîtier de prise avec une prise de terre correcte. Aucun adaptateur n’est fourni pour la prise illustrée dans le schéma D. BROCHE DE MISE À LA TERRE

CORDON PROLONGATEUR - Utilisez seulement des rallonges pour utilisation en extérieur à trois fils qui possède trois broches avec prise de terre et une prise femelle qui soit compatible avec la prise de l’appareil. Tableau 1 En utilisant le déchiqueteuse, un cordon prolongateur de taille adéquate doit être utilisé pour la sécurité et pour empêcher les pertes de puissance et la surchauffe. Le cordon prolongateur doit être spécialement conçu pour usage extérieur et porter la mention «SJ» ou «SJT» et le suffixe «WA». Au Canada, le cordon prolongateur doit porter la mention «SFTW» S'assurer que le cordon prolongateur ne comporte pas de fils dénudés ni desserrés et que l'isolant n'est pas endommagé. En cas de dommages, remplacer le cordon prolongateur avant d'utiliser l'appareil. NE MALTRAITEZ PAS LE CORDON D'ALIMENTATION - Ne transportez jamais l'équipement électrique par le cordon et ne tirez jamais sur le cordon pour le débrancher de l'embase. Laissez le cordon dégagé de l'opérateur et des obstacles à tout moment. N'exposez pas le cordon aux surfaces chauffées, à l'huile ou l'eau. Ne tirez pas sur le cordon autour de bords tranchants, de coins et ne refermez pas la porte sur le cordon. Eviter un environnement dangereux. N'utilisez pas d'équipement électrique dans des emplacements humides. Ne pas utiliser sous la pluie. L'eau pénétrant dans un outil électrique augmente le risque d'électrocution. Ne pas maltraiter le cordon. Ne tirez jamais sur le cordon d'alimentation pour le débrancher du réceptacle. Tenez le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Remplacez immédiatement les cordons endommagés. Des cordons endommagés augmentent le risque d'électrocution.

SÉCURITÉ PERSONNELLE

9. Tenir les enfants à l’écart: Tenir tout le monde à l’écart de la zone de travail.

10. Porter des vêtements appropriés: Ne porter ni

bijoux ni vêtements amples; ils peuvent se faire prendre dans une partie mobile de l’appareil. L’utilisation de gants et chaussures en caoutchouc est recommandée pour travail à l’extérieur. Couvrir les cheveux longs.

11. Porter des lunettes de protection - porter un

masque ou autre pour vous protéger de la poussière.

12. Restez vigilan; faites attention à ce que vous

faites. Utilisez votre sens commun quand vous utilisez un appareil électrique. N’utilisez pas l’ap- pareil par moments de fatigue ou sous l’influence de drogues, alcool ou médicaments. Un instant d’inattention peut causer de graves blessures. Eviter les démarrages accidentels: Ne déplacez pas l'équipement électrique branché avec le doigt sur le commutateur. Soyez certain que le commutateur est sur arrêt quand vous branchez. Ne pas tenir l’appareil à bout de bras: Veuillez à toujours bien être campé et gardez toujours votre équilibre. Une bonne posture et équilibre vous permettent de mieux contrôler l’outil en toutes circonstances. Aucun accessoire ou pièce n’est nécessaire avec cet outil de jardin. Leur utilisation n’est pas recommandée car cela risque d’augmenter les risques de blessures N'utilisez pas la force. L’utiliser à la puissance conçue et il aura une meilleure performance et les risques de blessure seront réduites. Débrancher l’outil avant de l’ajuster, changer les accessoires ou le remiser. Cela empêche de faire démarrer l’outil accidentellement. Stockez les outils à l'intérieur. Lorsqu’il n’est pas en utilisation, remiser l’appareil dans un endroit sec, inaccessible aux enfants Entretenez les outils. Garder la partie tranchante propre et aiguisée pour une performance optimale et un moindre risque de blessures. Suivre les instructions de lubrification et de changements de pièces. Contrôler le cordon d’alimentation de votre taille-haie périodiquement, et si endommagé, le faire réparer par un service après vente agréé. Vérifier les prolongateurs périodiquement et les remplacer si endommagés. Garder les poignées sèches, propres et exemptes de toute trace d’huile ou graisse. Vérifier les pièces endommagées: Avant toute utilisation de l’outil, toute pièce endommagée doit être soigneusement inspectée afin de déterminer si son fonctionnement est adéquat à sa fonction prévue. Contrôler le montage, l’alignement et les fixations des pièces mobiles, vérifier qu’il n’y a pas de pièces cassées ou tout autre problème qui affecteraient son fonctionnement. Toute pièce endommagée devrait être réparée correctement ou remplacée par un centre de service agréé sauf indication contraire dans ce manue. Veillez particuliérement à ce que les matiéres devant être broy es ne contiennent pas de métal, de pierres, de bouteilles, de canettes ou tout autre objet étranger. Ne mettez pas vos mains ou toute autre partie du corps à l'intérieur de la chambre de chargement ou de la descente de déchargement, veillez aussi à ce que les habits n'entrent pas à l'intérieur de la chambre ou de la descente lorsque la machine fonctionne. Portez des gants lorsque vous vous servez de la machine. Avant de mettre la machine en route, assurez-vous que toutes les vis et autres dispositifs d'assemblage sont correctement fixés. La machine doit être utilisée seulement sur un sol plan et ferme. Avant de mettre la machine en route assurez-vous que la chambre de chargement est vide. Le moteur doit être propre de tout d bris ou de tout autre dépôt. Maintenez toutes les protections et tous les déflecteurs en bon état de marche. A tout moment restez à l'écart de la descente de déchargement. Ne vous approchez pas trop et gardez votre visage et votre corps à l'écart de l'ouverture de chargement. Ne tirez jamais la machine par son fil d'alimentation et maintenez le fil à l'écart de l'eau et de tout objet coupant. Débranchez le fil d'alimentation lorsque la machine n'est pas utilisée. Si la machine venait à se bloquer, éteignez le moteur, débranchez le fil d'alimentation, assurez-vous que toutes les parties mobiles sont complètement arrêtées avant de dégager les d bris responsables du bourrage. Assurez-vous que le fil d'alimentation est toujours en bon état. Un fil comportant une isolation défectueuse est extrêmement dangereux et peut occasionner un incendie, une électrocution ou de sévères blessures corporelles. L'utilisation de n'importe quel outil peut conduire à la projection de corps étrangers dans vos yeux, pouvant aboutir à des dommages graves aux yeux. Avant d'utiliser un outil électrique, portez toujours des lunettes de sécurité ou des verres de sécurité avec des protections latérales et une protection complète du visage quand nécessaire. Nous recom- mandons un grand masque de sécurité pour la vision, à utiliser par-dessus des lunettes ou des verres de sécurité standard avec protections latérales. Une REMARQUE sert à transmettre des informations complémentaires, à mettre en évidence une explication particulière, ou à étendre une instruction. Un AVERTISSEMENT identifie une procédure qui risque de causer de graves blessures corporelles ou de graves dommages à l'appareil et/ou les deux si elle n'est pas respectée ou si elle est mal effectuée. (SYMBOLE DE GARANTIE) indique que si les procédures ou instructions n'ont pas été respectées, les dommages causés annuleront la garantie et que les réparations seront à la charge du propriétaire. Pour des services autres que ceux d'entretien à effectuer par l'utilisateur, s'adresser à un Centre de réparation agréé McCulloch. La garantie du fabricant sera nulle et non avenue si des dommages ou des conditions causés par de mauvaises pratiques d'entretien rendent le produit inutilisable. POUR TOUT ENTRETIEN OU SERVICE AU TITRE DE LA GARANTIE, s'adresser à un Centre de service agréé McCulloch dont le nom figure sous la rubrique «SCIES» des pages jaunes de l'annuaire. Ne placez jamais les mains dans la glissière de décharge sous peine de blessure grave (Figure 2-1). Il est fortement recommandé de respecter les consignes de sécurité personnelle pour réduire les risques d'accident ou de blessures (Figure 2-2). Placez les jambages sur le moyeu. Mettez les cales d’espacement de roue et les roues aux extrémités du moyeu. Fixez les roues à l’aide des rondelles plates et des écrous de la roue. Mettez les embouts de jambage.

Ouvrez la glissière de la trémie en tournant le bouton de blocage puis placer le boîtier du moteur sur une surface plate. Fixez les jambages à l’aide de quatre boulons, rondelles de forme et écrous. (2 de chaque côté) L’utilisation des ces dispostifs de sécurité est foretement recommandé afim de réduire tout risque de blessures accidentelles. 3-2A Ne placez jamais les mains dans la glissière de décharge sous peine de blessure grave 2-1 2-2

4 - INSTRUCTIONS D’UTILISATION

5 - ENTRETIEN

4-1. OPERATION Votre tondeuse est concue pour un faible niveau d'entretien, y compris un nettoyage et une inpsection de routine. Le moteur de cette tondeuse n'exige aucun entretien particulier. Pour les meilleurs résultats possibles, les lames doivent être maintenues aiguisées à tout moment. Lorsque les lames sont émoussées, elles coupent beaucoup moins. La tondeuse elle-même sera moins efficace lorsque les lames sont émoussées. Si cela arrive, tournez les lames à double côté ou changez immédiatement les lames. Lisez et comprenez toutes les instructions de sécurité incluses dans ce manuel avant d'utiliser votre tondeuse. Ne pas respecter ces précautions risque de provoquer des accidents y compris un incendie, une électrocution ou toute blessure corporelle grave.

1. Connectez la tondeuse sur une prise électrique conforme.

2. Pour faire démarrer la tondeuse, dépressez le bouton

situé sur l'arriere du moteur.

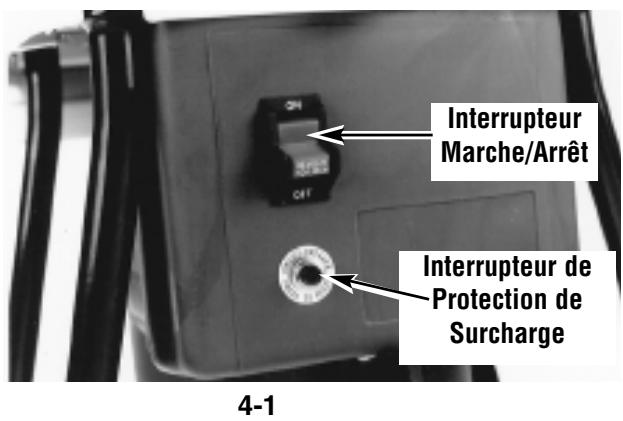

3. Pour arrêter la tondeuse, placez le bouton en position

Arrêt ( Schéma 4-1 ) AVERTISSEMENT Avant d’enlever le bouton spérieur de la trémie, assurezvous que la machine est éteinte, que le prolongateur rouge de la commande de sécurité (A) (Fig. 5-2A) est retiré et attendez jusqu’à l’arrêt complet de la machine. Pour inspecter ou changer le slames coupantes à double côté, déconnectez le cordon d'alimentation et ouvrez le Wagon du haut. Pour enlever les lames, enlevez les vis du compteur avec la clef à molette fournie ( Schéma 5-2B ). Lorsque les lames sont émoussées sur les deux côtés, changez-les avec des lames Mc Culloch et assurez-vous qu'elles soient bien vissées. ATTENTION 4-3 Avant tout éntretien,, eteignez la machine et déconnectez le cordon d'alimentation.

5-1. ENTRETIEN DE LAME

Interrupteur Marche/Arrêt Interrupteur de Protection de Surcharge La plus petite chute arrière du wagon du haut accepte des brindilles de jardin de toutes tailles. Le coupage et l'émincage sont réalisés par la même action qu'avec la chute avant. Si un éminçage plus fin est requis que ce qui est réalisé, ré-alimentez l'éminçage jusqu'à ce que vous obteniez le résultat voulu. (Fig. 4-4 ) N'alimentez pas des branches solides au travers les deux chutes du haut.. 4-1

4-2. PROTECTION DE SURCHARGE ET

MOTEUR BLOQUAGE En cas de bloquage de la machine, la protection de surcharge peut couper le moteur. Pour redémarrer, eteignez la machine et deconnectez le cordon d'alimentation. Desserrez les boutons de cage et enlevez l'assemblage du couvercle superieur; sortez tout debris bloque depuis la chambre de coupage. Si l'assemblage du covuercle supérieur se bloque et n'est pas dégageable, tournez le couteau-V en poussant un morceau de bois au travers de la chute du wagon supérieure pour tourner le couteau-V et permettre l'enlevement de l'assemblage du couvercle. Reprogrammez enfin le bouton de protection de surcharge (Voir Schéma 4-1 ).

Eteignez l'appareil et déconnectez le cordon d'alimentation en vous assurant que toutes les parties en mouvement se soient complètement arrêtées. Portez des gants avant de commencer tout entretien des lames coupantes. BLOCAGE si les lames sont bloquées, eportez-vous aux instructions de démontage puis retirez l’obstacle. (Fig. 51A)

1. Ouverez le chargeur supérieur comme l’illustre la

Fig.5-1B Faire très attention à ne pas toucher les lames coupantes.

2. Enlevez l'obstruction depuis la chambre de coupage.

Refermez le Wagon du haut et resserrez le bouton du Wagon du haut. Si la chute d'éjection ou que les lames coupantes se bloquent, ne placez JAMAIS vos mains dans la chute d'éjection pour essayer de clarifier l'obstruction, car vous risquez de vous blesser gravement. 5-2A 4-4 5-2B 5-3. NETTOYAGE Après l'utilisation, frottez toujours l'extérieur de la tondeuse avec un chiffon propre et humide pour enlever toute saleté. Nettoyez l'intérieur de la chambre de coupage et enlevez tout résidu. N'arrosez pas avec de l'eau. 5-1A La chute en pente du wagon du haut est prévue pour accepter des feuilles et des petites haies de jardin. Le coupage et l'emincage sont réalisés par aspiration naturelle des débris vers la chambre de coupage. Ne suralimentez pas et n'alimentez pas avec des débris humides car ils risquent de bloquer la chambre de lame ainsi que la chute de décharge ( Schéma 4-3 ). 5-1B

6 - GARANTIE LIMITÉE DE UN ANNÉE

1. DURÉE

La durée de la garantie des produits McCulloch s'établit comme suit : UN (1) ANNÉE à compter de la date initiale de l'achat à condition que l'appareil soit utilisé à des fins personnelles, domestiques, pour des travaux de ferme ou de ranch, et qu'il ne soit pas utilisé à des fins de location; QUATRE-VINGT-DIX (90) JOURS à compter de la date d'achat initial lorsque les produits sont utilisés à des fins commerciales, professionnelles, institutionnelles ou de location. Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états ou provinces. PAR LA PRÉSENTE, MCCULLOCH DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE TOUTE GARANTIE IMPLICITE APRéS LES DATES D'EXPIRATION APPLICABLES DE CETTE GARANTIE LIMITÉE EXPRESSE. (Certains états ou certaines provinces ne permettant pas de limitation de la durée des garanties implicites. Les limitations ci-dessus peuvent donc ne pas s'appliquer à votre cas.)

2. PAR QUI LA GARANTIE EST-ELLE OFFERTE

McCulloch U.S.A 1-800-521-8559 10715 Springdale Avenue, Unit 2, Santa Fe Springs, CA 90670 USA

3. QUI EST COUVERT PAR CETTE GARANTIE

A. L'acheteur d'un produit McCulloch (à condition que le produit ne soit pas destiné à la revente). B. Toute personne à qui le produit est légalement cédé pour la durée de la garantie implicite ou écrite applicable au produit. C. Toute autre personne autorisée, aux termes de la garantie ou des lois applicables, à demander au Garant de respecter ses obligations. (Les parties sus-mentionnées sont ci-aprés désignées sous le nom de «Utilisateur.»)

4. CE QUI EST COUVERT PAR CETTE GARANTIE

Toute défaillance survenant pendant la période de garantie applicable et qui découle de défauts de matériaux ou de fabrication.

5. CE QUI N'EST PAS COUVERT PAR CETTE GARANTIE

A. Tout dommage indirect ou consécutif découlant possiblement de la défaillance ou du mauvais fonctionnement d'un produit McCulloch. (Comme certains états ou certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs. Ces limitations peuvent ne pas s'appliquer à votre cas.) B. Toute défaillance découlant d'un accident, d'un usage abusif, d'une négligence ou du défaut d'utiliser le produit conformément aux directives fournies dans la ou les Notices d'utilisation qui accompagnent le produit, ou découlant d'une réparation inadéquate par un Centre de réparation non agréé. C. Les réglages normaux décrits dans la ou les Notices d'utilisation fournies avec le produit. D. Tout composant ou accessoire qui n'est pas vendu ou fabriqué par le Garant. E. Les préparations ou assemblages préalables à la livraison. F. Cette garantie ne s'applique pas aux accessoires ni à l'entretien ou aux réglages normaux du produit décrits dans la ou les Notices d'utilisation.

6. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE

A. Réparer ou remplacer gratuitement pour l'utilisateur les composants qui s'avérent défectueux pendant la période de garantie applicable. B. S'assurer que le Centre de réparation agréé est remboursé pour les frais de matériaux et de main-d'oeuvre engagés pour effectuer les réparations au titre de la garantie conformément aux politiques et procédures de garantie établies.

7. RESPONSABILITÉS DE L'UTILISATEUR AUX TERMES DE CETTE GARANTIE

A. L'utilisateur doit livrer ou expédier le produit McCulloch couvert par la garantie au concessionnaire chez qui le produit a été acheté ou au Centre de réparation agréé le plus proche. Une preuve d'achat est requise. B. Les frais d'expédition, le cas échéant, sont à la charge de l'utilisateur. C. Veiller à l'entretien, à l'utilisation et au remisage du produit avec une diligence raisonnable, tel qu'il est expliqué dans la ou les Notices d'utilisation.

8. MOMENT POUR LE GARANT DE S'ACQUITTER DE SES OBLIGATIONS AUX TERMES DE CETTE GARANTIE

• A. Les dates de réparation des produits sous garantie seront fixées pour le Centre de réparation en fonction de la charge normale de travail et suivant la disponibilité des piéces. B. Si le délai pour la réparation excéde dix (10) jours à compter de la date de livraison au réparateur agréé, la garantie sera prolongée du nombre de jours supplémentaires pendant lesquels le produit est inutilisable. C. Si l'utilisateur n'obtient pas entiére satisfaction auprés de son Centre de réparation local, il doit se mettre en rapport McCulloch,ou composer le numéro sans frais. Chute de Décharge Roues (R) Roues (L) Pied (R) Axe Tuercas de ruedas (2)* CARACTERISTIQUES Entrée p. 120
• V~, 60Hz, 15Amp Vitesse sans charge p. 3300
• RPM Taille du sautoir p. 14
• .4”x9.4”x7.5” Miamètre maximal de coupage p. 1
• -5/8” (40mm) Taille de roue p. 6
• ” (154m) Poids Net .5 Lbs. (22 Kg) p. 48
