ELITE 3900-38CC - Tronçonneuse MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse thermique
Caractéristiques techniques principales	Moteur 38cc, 2 temps, puissance 1,5 kW
Alimentation	Carburant : mélange essence/huile
Dimensions approximatives	Longueur : 1,8 m, Largeur : 0,5 m
Poids	5,5 kg
Fonctions principales	Coupe de végétation, débroussaillage, entretien des jardins
Entretien et nettoyage	Nettoyage régulier du filtre à air, vérification de la bougie, affûtage des lames
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation
Sécurité	Port de lunettes de protection, gants recommandés, respecter les consignes de sécurité
Informations générales utiles	Garantie de 2 ans, utilisation recommandée pour les jardins de taille moyenne

FOIRE AUX QUESTIONS - ELITE 3900-38CC MCCULLOCH

Comment démarrer la tronçonneuse MCCULLOCH ELITE 3900-38CC ?

Pour démarrer la tronçonneuse, assurez-vous que le frein de chaîne est activé, puis remplissez le réservoir de carburant. Tirer sur le cordon de démarrage jusqu'à ce que le moteur tousse, puis tirez à nouveau pour démarrer.

Que faire si la tronçonneuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein et que le mélange d'huile et d'essence est correct. Assurez-vous également que le frein de chaîne est désengagé et que la bougie d'allumage est en bon état.

Comment affûter la chaîne de la tronçonneuse ?

Utilisez une lime ronde pour affûter les dents de la chaîne. Assurez-vous de suivre l'angle d'affûtage recommandé par le fabricant et de limer chaque dent de manière égale.

Quelle est la capacité du réservoir de carburant de la MCCULLOCH ELITE 3900-38CC ?

La capacité du réservoir de carburant est de 0,25 litre.

Comment remplacer la chaîne de la tronçonneuse ?

Desserrez la vis de tension de la chaîne, retirez le couvercle de la chaîne, remplacez la chaîne usée par une nouvelle chaîne, puis remettez le couvercle en place et ajustez la tension.

Quels sont les signes d'une chaîne usée ?

Les signes d'une chaîne usée incluent un temps de coupe prolongé, des vibrations excessives et des dents de chaîne émoussées ou endommagées.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air, sortez le filtre et nettoyez-le avec de l'eau et du détergent doux. Assurez-vous qu'il est complètement sec avant de le remettre en place.

La tronçonneuse émet des vibrations excessives, que faire ?

Vérifiez que la chaîne est correctement tendue et affûtée. Inspectez également les composants de la tronçonneuse pour tout dommage ou usure.

Comment stocker la tronçonneuse pour l'hiver ?

Pour stocker la tronçonneuse, videz le réservoir de carburant, nettoyez-la soigneusement, et conservez-la dans un endroit sec et frais. Pensez à appliquer de l'huile sur la chaîne pour éviter la rouille.

MODE D'EMPLOI ELITE 3900-38CC MCCULLOCH

Manuel d'instructions

LIRE ATTENTIVEMENT

CYLINDREE (cm3)	34	38	42	46
ALESAGE/COURSE (mm)	38x30	40x30	41x32	43x32
PUISSANCE (kW)	1,2	1,3	1,6	1,8
REGIME MAXIMUM DE PUISSANCE (min-1)	8.000	8.000	8.000	8.200
REGIME MAXIMUM A VIDE (min-1)	10.000	10.000	10.000	11.000
REGIME DE RALENTI (min-1)	2.800	2.800	2.800	2.800
REGIME ARBRE DE TRANSMISSION/LAME (min-1)	7.700	7.700	7.700	8.500
COUPLE DE SERRAGE VIS BLOCAGE DE LAME (Nm)	17	17	17	17
POIDS A VIDE (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
CAPACITE DU RESERVOIR (cm3)	900	900	900	900
PRESSION SONORE (A L'OREILLE DE L'OPERATEUR) LpAav (dBA) (ISO 7917)	97	97	97	106
NIEVAU DE PUISSANCE SONORE GARANTI LwAav (dBA) (ISO 10884)	114	114	114	114
NIEVAU DE PUISSANCE SONORE MESURE LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRATIONES TETE FIL NYLON (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VIBRATIONES LAME (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

HUBRAUM (cm3)	34	38	42	46
BOHRUNG X HUB (mm)	38x30	40x30	41x32	43x32
LEISTUNG (Kw)	1,2	1,3	1,6	1,8
HÖCHSTDREHZAHL (min-1)	8.000	8.000	8.000	8.200
OBERE LEERLAUFDREHZAHL (min-1)	10.000	10.000	10.000	11.000
LERLAUFDREHZAHL (min-1)	2.800	2.800	2.800	2.800
DREHZAHL SCHLAGBLATTWELLE (min-1)	7.700	7.700	7.700	8.500
ANZUGSMOMENT SICHERUNGSMUTTER (Nm)	17	17	17	17
TROCKENGEWICHT (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
TANKINHALT (cm3)	900	900	900	900
SCHALLDRUCK (AM OHR DES BENUTZERS) LpAav (dBA) (ISO 7917)	97	97	97	106
SCHALLEISTUNGS - STufe GEWAHRLEISTET LwAav (dBA) (ISO 10884)	114	114	114	114
SCHALLEISTUNGSSTUFE GEMESSEN LwAav (dBA) (ISO 10884)	113	113	113	113
FADENKOPFVIBRATIONEN (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
SCHLAGBLATTVIBRATIONEN (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

CILINDRADA (cm3)	34	38	42	46
DIAMETRO Y CARRERA (mm)	38x30	40x30	41x32	43x32
POTENCIJA DEL MOTOR (Kw)	1,2	1,3	1,6	1,8
REGIMEN DE MAXIMA POTENCIA (min-1)	8.000	8.000	8.000	8.200
VELOCIDAD MAXIMA EN VACIO (min-1)	10.000	10.000	10.000	11.000
VELOCIDAD AL MINIMO (min-1)	2.800	2.800	2.800	2.800
VELOCIDAD EJE/CUCHILLA (min-1)	7.700	7.700	7.700	8.500
LLAVE DE TORSION TORNILLO DE FIJACION DE LA CUCHILLA (Nm)	17	17	17	17
PESO EN VACIO (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
CAPACIDAD DEL DEPOSITEO DE COMBUSTIBLE (cm3)	900	900	900	900
PRESSION SONORA (AL OIDO DEL USUARIO) LpAav (dBA) (ISO 7917)	97	97	97	106
NIVEL DE POTENCIJA SONORA GARANTIZADA LwAav (dBA) (ISO 10884)	114	114	114	114
NIVEL DE POTENCIJA SONORA MEDIDA LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRACIONES Cabeza DE HILO (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VIBRACIONES CUCHILLA (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

INHOUD MOTOR (cm3)	34	38	42	46
BORING EN SLAG (mm)	38x30	40x30	41x32	43x32
MOTOR VERMOGEN (Kw)	1,2	1,3	1,6	1,8
TOERENTIAL BIJ MAXIMAAL VERMOGEN (min-1)	8.000	8.000	8.000	8.200
MAXIMUM SNELHEID, ZONDER BELASTING (min-1)	10.000	10.000	10.000	11.000
MINIMUM SNELHEID (min-1)	2.800	2.800	2.800	2.800
SNELHEID BOOM-BLAD (min-1)	7.700	7.700	7.700	8.500
BLADBEVESTIGINGSBOUT (Nm)	17	17	17	17
LEDIG GIEWICT (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
INHOUD BRANDSTOFTANK (cm3)	900	900	900	900
DUTCH GELUIDSDAUK (AAN HET DOR VAN DE GEBRIUKER) LpAav (dBA) (ISO 7917)	97	97	97	106
GWAAREORGDP GELUIDSVERMOGENSNIVEAU LwAav (dBA) (ISO 10884)	114	114	114	114
GEMETEN GELUIDSVERMOGENSNIVEAU LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRATIC NYLON DRAADKOP (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VIBRATIC MAAIBLAD (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

CYLINDERVOLYM(cm3)	34	38	42	46
BORNINGxSLAG (mm) 35x30	38x30	40x30	41x32	43x32
EFFECT (kW)	1,2	1,3	1,6	1,8
VARVITAL VID MAX. EFFECT (min-1)8.000	8.000	8.000	8.000	8.200
HÖGSTA HASTIGHT VID TOMGÄNG (min-1)	10.000	10.000	10.000	11.000
LAGSTA HASTIGHT (min-1)	2.800	2.800	2.800	2.800
HÖGSTA HASTIGHT KLINGA (min-1)	7.700	7.700	7.700	8.500
SPANNINGSMUTTRAR FÜR BLOCKERING AV KLINGAN (Nm)	17	17	17	17
TORRVIKT (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
BRÄNSLETANKENS KAPACITET (cm3)	900	900	900	900
LUJDNIVÅ (vid örat) LpAav (dBA) (ISO 7917)	97	97	97	106
NIVA EFFECT LJUD-GARANTERAD LwAav (dBA) (ISO 10884)	114	114	114	114
UPPMATT LUJDEFFECTNIVÅ LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRATIONER NYLONTRÄDSHUVUD (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VIBRATIONER KLINGA (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

CYLINDER (cm3)	34	38	42	46
UDBORING/STEMPESLAG (mm)	38x30	40x30	41x32	43x32
EFFECT (Kw)	1,2	1,3	1,6	1,8
MOTOREFFECT V. MAX.HASTIGHED (min-1)	8.000	8.000	8.000	8.200
MAXIMUM HASTIGHED INGEN BALASTNING (min-1)	10.000	10.000	10.000	11.000
MINIMUM HASTIGHED (min-1)	2.800	2.800	2.800	2.800
MAXIMUM KLINGEOMDREJNINGER (min-1)	7.700	7.700	7.700	8.500
SP:ENDING AF KNIVMØTRIK(Nm)	17	17	17	17
NETTO VæGT (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
BENZINTANKENS KAPACITET (cm3)	900	900	900	900
LYDNIVEAU (VED BRUGERENS ØRE) LpAav (dBA) (ISO 7917)	97	97	97	106
KONSTERET LYDEFFEKTNIVEAU LwAav (dBA) (ISO 10884)	114	114	114	114
MALT LYDEFFEKTNIVEAU LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRATIONER NLYLONSNOREHOVED (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VIBRATIONER KNIV (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06
SYLINTERIN TILAV/UUS (cm3)	34	38	42	46
HALKASIJIAXISKUNPITUUS (mm)	38x30	40x30	41x32	43x32
TEHO (kW)	1,2	1,3	1,6	1,8
MOOTTORIN KIERR TAYDELLA TEHOLLA (min-1)	8.000	8.000	8.000	8.200
MAKSIMINOPEUS TYHUANA (min-1)	10.000	10.000	10.000	11.000
MINIMINOPEUS (min-1)	2.800	2.800	2.800	2.800
TERANKANNATIN AKSELIN NOPEUS (min-1)	7.700	7.700	7.700	8.500
TERANLUKITSUAMUTERIN KILLNITYSPARI (Nm)	17	17	17	17
MOOTTORIN PAINO (kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
POLTJOAINESAIJION tilavuus (cm3)	900	900	900	900
KAYTJAJAN KORVALLE TULEVAAANENPAINE LpAav (dB(A) ISO 7917)	97	97	97	106
ANENVOIMAKUKUSTASO TAATTU LwAav (dB(A) ISO 10884)	114	114	114	114
POZIOM MIERZONEJ MOCY DZWIEKU LwAav (dB(A) ISO 10884)	113	113	113	113
VARAHETLYT NAILONLANKAPAA (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
VARAHETLYT TERA (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

SYLINDERVOLUM (cm3)	34	38	42	46
SYLINDERMIAMETER OG SLAGlengde (mm)	38x30	40x30	41x32	43x32
MOTOEFFEKT (kW)	1.2	1.3	1.6	1.8
HOYESTE HASTIGHT (min-1)	8,000	8,000	8,000	8,200
MAKSUMUMSHASTIGHTEN VED TOMGANG (min-1)	10,000	10,000	10,000	11,000
MINIMUMSHASTIGHT (min -1)	2,800	2,800	2,800	2,800
HASTIGHTEN AV BLADHOLDERINS DRIVAKSEL (min-1)	7,700	7,700	7,700	8,500
Mutter FOR BLOKKERING AV BLAD (Nm)	17	17	17	17
NETTO VEKT (Kg)	7.1	7.3-8.3 PRO	7.4-8.4 PRO-8.8 BP	7.7-8.7 PRO-10.8 BP
DRIVSTOFFKPAPASITET (Liter)	900	900	900	900
LYDYHKK LpAav (dBA) (ISO 7917)	97	97	97	106
GARANTERT LYDSTYFKENIVIA LwAav (dBA) (ISO 10884)	114	114	114	114
MALT LYDSTYKENIVIA LwAav (dBA) (ISO 10884)	113	113	113	113
VIBRASJONER NYLONTRAD KILPPEHODE (ISO 7916) (m/s2) MAX-MIN	8.2-1.6	8.2-1.7	10.55-1.8	12.5-1.06
VIBRASJONER BLAD (ISO 7916) (m/s2) MAX-MIN	8.2-1.6	8.2-1.7	16.38-1.8	17.7-1.06

CILINDRADA (cm3)	34	38	42	46
DIAMETRO/CURSO (mm)	38x30	40x30	41x32	43x32
POTENCIJA (Kw)	1.2	1.3	1.6	1.8
POTENCIJA MAXIMA DESENVOLVIDA (min-1)	8.000	8.000	8.000	8.200
VELOCIDADE MAXIMA EN VAZIO (min-1)	10.000	10.000	10.000	11.000
VELOCIDADE MINIMA (min-1)	2.800	2.800	2.800	2.800
VELOCIDADE EIXO/LAMINA (min-1)	7.700	7.700	7.700	8.500
PAR APERTO PORCA PAPA LAMINA (Nm)	17	17	17	17
PESO EM VAZIO (Kg)	7,1	7,3-8,3 PRO	7,4-8,4 PRO-8,8 BP	7,7-8,7 PRO-10,8 BP
CAPACIDADE DO DEPOSITO (cm3)	900	900	900	900
PRESSION SONORA (AO OUVIDO DO OPERADOR) LpAav (dBA) (ISO 7917)	97	97	97	106
NIVEL POTENCIJA SONORA GARANTIDA LwAav (dBA) (ISO 10884)	114	114	114	114
NIVEL POTENCIJA SONORA MEDIA LwAav (dBA) (ISO 10884)	113	113	113	113
NIVEL VIBRAÇOÉS CABEÇA DE FIO (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	10,55-1,8	12,5-1,06
NIVEL VIBRAÇOÉS LAMINA (ISO 7916) (m/s2) MAX-MIN	8,2-1,6	8,2-1,7	16,38-1,8	17,79-1,06

1) Avant toute utilisation de votre débroussailluse, lisez attentivement ce manuel d'utilisation. N'utilisez cette machine que pour l'usage prévu. Ne laissez jamais les enfants l'utiliser. 2) Il est recommandé de porter des vêtements adéquats, tels que:

a) vêtements de sécurité ou vêtements bien ajustés (pas de shorts ou d'habits trop amples) b) chaussures de sécurité ou fermées (pas de sandales) c) gants de travail d) visière ou lunettes de sécurité (décollez les pellicules de protection qui sont apposées sur la visière). e) protecteur acoustique f) casque de travail si vous utilisez une lame circulaire. Assurez-vous d'être toujours en mesure de stopper le moteur si nécessaire (voir chapitre DEMARRAGE ET ARRET DU MOTEUR). N'utilisez pas votre débroussailléeuse si vous n'esses pas enonne forme physique ou si vous etes sous I'emprise de I'alcool ou de medicaments.

Attention à la lame rotative et aux surfaces chaudes de votre machine.

3) Attention ! Une utilisation importante de l'appareil peut provoquer un engourdissement prolongé des doigts (syndrome de Raynaud). Vérifiez régulièrement la sensibilité de vos doigts. Si des symptômes apparaisent, consultez un médecin. Pendant le travail, maintenez toujours fermement l'outil avec les deux mains.

Tenez-vous toujours en équilibre stable. La machine ne doit être utilisée que pour les travaux recommandés (voir section C Sécurité d'utilisation).

4) Ne déplacez pas la débroussailléeuse avec le moteur en marche, même pour un déplacement court. Eteignez le moteur et dirigez la lame vers l'arrière. Si vous transportez la débroussailléeuse dans une voiture, attachez-la afin d'éviter toute fuite de carburant. Il est recommandé de vider le réservoir avant le transport.

ATTENTION: Pour votre sécurité pendant le transport et le stockage, il faut obligatoirement protéger la lame au moyen de l'étui spécifique livré à cet effet avec la machine.

Le démarrage de la machine doit s'effectuer sur une surface plane où vous pouvez avoir une

position stable. Vérifiez que la lame ou la tête de fil ne touche ni le sol ni aucun autre obstacle.

5) Precautions CONTRE l'incendie:

N'utilisez jamais la machine près d'un feu ou à proximité de matières inflammables. Ne faites pas tourner le moteur dans un endroit clos ou mal ventilé. LES GAZ D'ECHAPPEMENT SONT NOCIFS ET PEUVENT VOUS ASPHYXIER.

Essuyez toujours le carburant renversé pendant le remplissage. Ne fumez pas durant cette opération. N'effectuez pas le remplissage moteur en marche. Éloignez-vous du bidon d'essence lors du démarrage (3 mètres minimum).

6) Éloignez toute personne ou animal de la zone de travail (15 mètres minimum). Lors du travail, des projections d'herbes, de terre, de pierres sont fréquentes. Si quelqu'un s'approche, éteignez votre machine (voir section DEMARRAGE ET ARRET DU MOTEUR). Faites attention au tranchant de la lame et de la tête tournante (voir section DEMARRAGE ET ARRET DU MOTEUR).

ATTENTION: Ne jamais toucher l'outil de coupe de l'appareil si le moteur est en marche, même pour retirer des herbes ou des broussaillées qui pourraient perturber le fonctionnement. Ne jamais toucher l'outil si celui-ci est encore en mouvement par l'inertie. Attendez toujours l'arrêt de l'outil. Dans tous les cas, utilisez des gants pour toute manipulation de l'outil de coupe. N'UTILISEZ JAMAIS VOTRE DEBROUSSAILLEUSE SANS PROTECTEUR (voir sections SECURITE et MONTAGE LAME ET TETE DE FIL).

Si vous ne respectez pas ces règles de sécurité, vous risquez de vous blesser sérieusement : a) possibilité de contact avec la lame ou la tête de fil ; b) possibilité de projection de débris.

ATTENTION: Ne démarrez jamais le moteur si celui-ci n'est pas fixé à l'arbre de transmission. L'embrayage serait immédiatement détruit. Pour les machines équipées d'un embrayage, assurez-vous que le hout de coupe ne tourne plus lorsque le moteur est au ralenti.

C. utilisation en toute sécurité

La machine doit être utilisée du côté droit de l'utilisateur. Cette position permet aux gaz d'échappement de se diriger à l'écart de l'utilisateur afin de ne pas générer leur flux. Si vous n'avez jamais utilisé de débroussailleuse auparavant, consacrez quelques moments à vous familiariser avec le maniement de l'outil.

Inspectez attentivement la machine avant l'emploi. Vérifiez qu'il n'y a pas de vis desserrées, de pièces endommagées ni de fuite de carburant. Remplacez les accessoires (lame, tête de fil nylon, protecteur) endommagés ou trop usés. Les faire remplacer par votre station service agréée (voir liste dans l'emballage).

N. B. Veillez à ce que les pièces changées soient remplacées par des pièces ou accessoires d'origine. Les vibrations peuvent altérer la sensibilité de vos mains (syndrome de Raynaud). À la moindre alerte, arrêtez d'utiliser la débroussailluse.

Avant le travail, nettoyez le terrain de tout ce qui pourrait être projeté (pierres, verre, cordes, objets métalliques, débris divers).

Utilisez l'accessoire recommandé pour le type de végétation à couper. Méfiez-vous de ne pas toucher de pierres ou tout autre objet solide avec la lame. Si vous avez des cheveux longs, attachez-les pour qu'ils soient au-dessus du niveau des épaules.

Ajustez le harnais à l'aide de la boucle afin que la machine soit parfaitement équilibrée sur votre côté droit et que la lame ou la tête de fil soit parallèle au sol. Conservez un bon équilibre pendant toute la durée du travail. Ne vous déplacez pas à reculons, les obstacles étant ainsi invisibles. Le montage de la barre anti-recul est obligatoire sur les machines équipées d'une poignée Delta, en cas d'utilisation d'une lame. Cette barre sert à maintenir une distance de sécurité entre l'utilisateur et la lame en toutes circonstances.

2) Le mousqueton (B) ne doit jamais être déplacé, il garantit le bon équilibre de la machine. Les poignées avant (de type "U") peuvent être réglées individuellement pour permettre un plus grand confort d'utilisation. 3) La machine peut être équipée soit a) d'une lame, soit b) d'une tête de fil nylon. La lame ne doit être montée que si toutes les pièces nécessaires sont parfaitement en place. Dans le cas contraire, la lame pourrait être projetée et blesser l'utilisateur ou toute autre personne se trouvant à proximité.

A) SI VOUS UTILISEZ UUNE LAME, LE PROTECTEUR DE SECURITE DOIT ETRE MIS IMPERATIVEMENT EN PLACE.

B) IL EN EST DE MEME SI VOUS UTILISEZ UNE TETE DE FIL NYLON.

Lors de l'utilisation de la machine, la partie coupante ( lame ou tête ) doit toujours être maintenue en dessous du niveau de votre ceinture.

Lors du montage ou du remplacement d'un outil de coupe, reportez-vous au chapitre MONTAGE DE LAME OU DE TETE DE FIL. Suivez rigoureusement les instructions qui vous sont ainsi données.

TETE De FIL NYLON

Contrôlez toujours le bon montage (Voir section MONTAGE TETE DE FIL NYLON). Le fil nylon est recommandé pour couper du gazon ou des mauvaises herbes à où il y a des obstacles tels que clôtres, arbres, etc... Le fil nylon réduit les risques d'endommager des arbustes ou l'écorce des arbres. Les têtes doivent être équipées de fil nylon souple, non filandreux. En aucun cas un fil métallique ne doit le remplacer. Celui-ci pourrait se rompre et causer des blessures.

4) LAME

Contrôlez toujours le bon montage (voir section MONTAGE LAME). L'usage d'une lame est préconisé pour la coupe de broussaillés et arbrisseaux jusqu'à 7 cm de diamètre. Le moteur doit toujours être accéléré à fond pendant la coupe.

5) ATTENTION: Utilisez toujours une lame bien affûtée. Une lame usée taille mal et peut aussi provoquer des REBONDS, c'est-à-dire une secousse violente de la partie antérieure de la machine. Ceci peut provoquer une perte de contrôle de l'appareil. Ne travailliez jamais avec une lame endommagée. Changez-la.

ATTENTION: EN CAS D'UTILISATION D'UNE LAME EN METAL DE 24 A 80 DENTS, IL EST OBLIGATOIRE D'UTILISER UN HARNAIS DOUBLE ET UN PROTECEUR DE SECURITE (BUTEE), COMME INDIQUE DANS LE TABLEAU RECAPITULatif (VOIR AUSSI SECTION SECURITE - VETEMENTS - LE PORT DU CASQUE EST NECESSAIRE).

N'UTILISEZ QUE DES PIECES ET DES ACCESSOIRES D'ORIGINE.

LE NON RESPECT DES CONSIGNES DE SECURITE DÉGAGE LE CONSTRUCTEUR DE SES RESPONSABILITES EN CAS D'ACCIDENT. L'UTILISATION D'ACCESSOIRES ET PIECES DETACHEES NON D'ORIGINE AUGMENTE LE RISQUE D'ACCIDENTS. DANS CES CONDITIONS, N'ASSUME AUCUNE RESPONSABILITE EN CAS DE DOMMAGES SUBIS PAR LES PERSONNES ET/OU LES CHOSES.

Attention: ces recommandations sont valables pour tous les pays sauf la FRANCE qui recommande les mélanges indiqués au tableau de la page suivante.

Utilisez uniquement le carburant commandé dans ce manuel.

Ce produit est équipé d'un moteur à deux temps et donc nécessite un mélange essence/ huile.

Utilisez de l'essence sans plomb (super), ayant un taux d'octane minimum de 90.

Utilisez de l'huile 2 temps ne provenant que de bidons scellés. Afin d'obtenir un bon mélange d'huile, verser l'huile dans le conteneur avant le carburant.

L'emploi de carburant ou d'huile de mauvaise qualité pourra réduire les performances ou la vie de certains composants.

Essence sans PLOMB

En utilisant de l'essence sans plomb, il vous faudra utiliser de l'huile pour moteur à 2 temps entièrement synthétique ou de l'huile pour moteur à deux temps de la marque, consultez le tableau.

Important

Remuez vivement le conteneur de mélange avant chaque utilisation.

Les propriétés de mélange du carburant peuvent se dégrader avec le temps et il faudra donc l'utiliser dans les 2 mois. Nous vous recommandons de préparer le volume du mélange suivant vos

exigences immédiates. Ne jamais utiliser de mélange ayant plus de 2 mois car ceci pourrait endommager le moteur. Le non-respect des préconisations dégage le constructeur de toutes responsabilités en cas de défaillance du moteur.

Attention

Ne fumez pas lors du remplissage du carburant. Ouvrez doucement le bouchon d'essence pour laisser s'échapper la pression qui pourrait être présente dans le réservoir. Effectuez le remplissage du carburant dans un endroit ventilé, loin de toute flamme ou d'étincelle possible.

Stockage du carburant

L'essence est hautement inflammable. Éloignez cigarettes, cigares, pipes avant de manipuler de l'essence. Évitez d'en répandre. Stockez l'essence dans un endroit frais et ventilé, dans un récipient spécialement prévu à cet effet. Ne stockez jamais le carburant dans un réservoir situé dans un endroit non ventilé. Ne le stockez pas à proximité d'une source de chaleur, d'une flamme ou d'un appareil dégageant de la chaleur ou des étincelles. Les vapeurs d'essence peuvent s'enflammer ou exploser. Ne stockez pas de grandes quantités de carburant. Nous vous recommandons de ne pas laisser le réservoir d'essence complètement vide pour éviter un démarrage difficile.

HUILE McCulloch

Carburant SANS PLOMB

Mélange à 2,5 % d'huile*

Huilpartner

Carburant SANS PLOMB

Mélange à 2 % d'huile *

HUILES de synthèse spéciale 2 temps

Carburant SANS PLomb

Mélange à 4 % d'huile *

Attention:

• Dans tous les cas, prendre en considération les prescriptions stipulées sur le bidon par le fabricant d'huile.
• N'utilisez que des huiles de marque.
• Les mélanges effectués avec du Super SANS PLOMB doivent être utilisés dans les 3 mois suivant leur fabrication.

Le non-respect des préconisations dégage le constructeur de toute responsabilité en cas de dépréciation du moteur pendant la garantie.

En cas de doute, prendre contact avec votre vendeur.

E. montage protection de sécurité

1) COUPE D'HERBE: Par mesure de sécurité, un protecteur (butée) doit toujours être installé selon le type d'utilité de coupe utilisé (lame ou fil): protecteur réflexion 247209. 2) COUPE DE BOIS: Pour une lame de 24 à 80 dents (en option) utilisez le protecteur (butée) 240553. Un double harnais doit impérativement être porté.

N'utilisez que des lames ou têtes de fil sur

lesquelles est indiqué clairement une vitesse maximale d'au moins 10500min^-1. Suivez scrupuleusement les indications de montage.

N. B. Les lames de scie à dents (24 ou 80 dents) ont un diamètre de base central de 20mm et donc nécessitent la présence d'une flasque supérieure de dimension appropriée pour assurer un montage exact. Le numéro des pièces est énuméré dans le tableau des fixations de coupe.

F. montage de LAME et DETETE de FIL NYLON

Montez le protecteur adapté au type de lame ou tête de fil (voir chapitre: MONTAGE PROTECTEUR DE SÉCURITÉ).

1) Montez la lame selon l'illustration: a) Rondelle de protection - b) rondelle de centrage - c) Lame avec le texte et la flèche visibles vers le haut - d) rondelle inférieure - e) vis de serrage de lame - f) goupille (longueur 16 mm) 2) Si vous voulez monter le bol glisseur faites comme sur les figures: a) Rondelle de protection - b) Rondelle de centrage - c) Lame avec le texte et la flèche visibles vers le haut - d) Rondelle inférieure - e) Entretoise - f) Bol glisseur - g) Goupille (longueur 34,5 mm). Remplacez la vis de serrage de la lame si elle est endommagée. 3) Assurez-vous que le trou de la lame soit parfaitement centré sur la rondelle de centrage supérieure.

Serrez dans le sens inverse des aiguilles d'une montre.

Pendant le serrage, l'ensemble lame peut être bloqué en insérant le tournevis fourni dans le trou de la rondelle de centrage et du renvoi d'angle. Il suffit de faire pivoter la rondelle jusqu'à ce que les deux trous soient alignés.

4) Montez la tête fil nylon selon l'illustration: a) Rondelle supérieure- b) Rondelle - c) Protection - d) Tête de fil nylon. Serrez dans le sens inverse des aiguilles d'une montre. 5) Pendant le serrage, l'ensemble de la tête peut être maintenu en insérant le tournevis fourni dans les trous, comme décrit pour le montage de la lame.

ATTENTION: Ne pas utiliser l'accessoire protection tête fil nylon (ref. C Sch. 4 F) avec des lames métalliques.

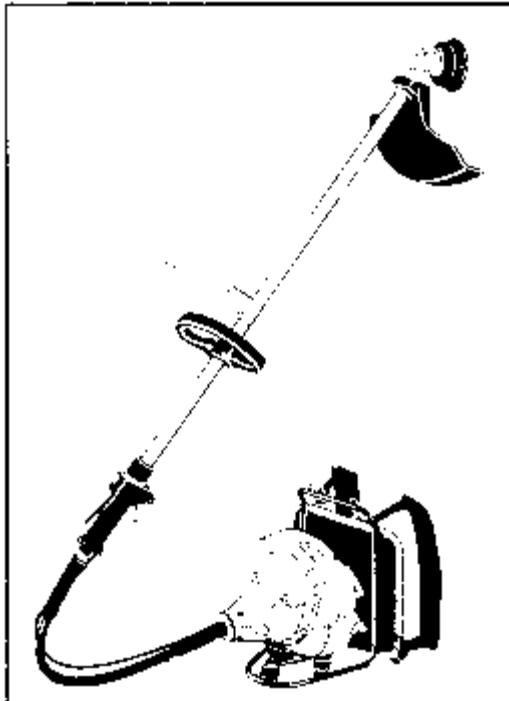

Debroussailleuse a DOS

Voir page 88.

ATTENTION. Ne pas allumer le moteur sans que l'arbre de transmission soit monté.

1) Positionnez l'arbre de transmission sur le moteur et vissez les 2 vis (A) en les bloquant en ordre croisé. 2) Placez le terminal du câble accélérateur (D) dans la fente appropriée sur le pivot (C).

3) Réglez la vis de réglage du câble accélérateur (D) jusqu'à ce que le câble puisse facilement coulisser dans la fente avec un jeu de 1mm avant d'actionner le pivot (C).

Ensuite serrez l'écrou hexagonal (E).

4A) Câble du bouton d'arrêt (STOP) : branchez la fiche. 4B) Câble de masse : le branchez comme illustré.

1) Montage poignee DOUBLE GUIDON

En serrez les vis (C), fixez et régler le guidon à 40 cm du joint moteur/flexible de transmission.

2) Poignee avant DELTA

Pour votre sécurité, fixez la poignée devant l'étiquette appliquée sur l'arbre de transmission à 11 cm de la poignée arrière si vous montez la tête à fil, à 36 cm si vous montez des lames en métal.

La poignée doit être toujours perpendiculaire à la transmission comme illustré (fig. 2). Montez le

protecteur de sécurité antérieur en utilisant les accessoires fournis et selon la configuration illustrée.

3) Poignee antivibrations

Montez la poignée (A) dans le support de l'arbre (B). Serrez le bouton (C) à fond pour maintenir la poignée fermement en position.

4) La poignée (A) peut être ajustée en fonction des besoins de l'opérateur en la faisant pivoter vers l'avant ou vers l'arrière. À cette fin, desserez le bouton (C), placez la poignée dans

la position la plus confortable, puis serrez à fond le bouton (C). Attachez le crochet du harnais porteur dans l'un des 5 trous situés sur la partie supérieure du support de l'arbre pour obtenir le meilleur équilibre possible pour la tâche à accomplir.

5) NB: la poignée assemblée (A) peut être

placée parallèlement à la transmission pour faciliter le transport ou le stockage. Pour cela, dévissez la fixation (C), tournez le support (B) à dans le sens horaire, placez la poignée (A) dans la position souhaitée et revissez ensuite la fixation (C).

Attention: avant l'utilisation du produit, chaque utilisateur doit attentionivement les paragraphs SECURITE, PRECAUTIONS DE SECURITE et SIGNIFICATIONS DES SYMBOLES.

Démarrage d'un moteur à FROID

1) Mettez le bouton marche/arrêt sur la position marche I (ON), à l'opposer de la position STOP (OFF). 2) Tournez le levier de starter dans la direction indiquée par les flèches. 3) Actionnez la pompe d'amorçage plusieurs fois jusqu'à ce que vous VOYZ l'essence traverser le tube (D) jusqu'à au réserve d'essence. Pousseze le décompresseur vers le bas is votre modèle en est pourvu. Tirez sur la poignée de lanceur jusqu'à demarrage du moteur. 4) Tenez la machine avec précaution et laisser le moteur tourner quelques instants. Tenez fermement la poignée accélérateur, abaissez la gachette de sécurité (S) et actionné ensuite la gachette accélérateur (A). Ceci relachera automatiquement le levier de starter (E).

ATTENTION: quand le starter est engagé, l'outil coupant tourne.

Démarrage d'un moteur à CHAUD

Mettez le bouton marche/arrêt sur la position marche I (ON). Actionnez plusieurs fois la pompe d'amorçage, jusqu'à ce que vous VOYZ. l'essence traverser le tube (D) jusqu'au réservoir. Poussez la valve de décompression (B) si votre modèle en est pourvu. Tirez sur la poignée de lanceur jusqu'au démarrage du moteur.

5) Arrêter le moteur

Mettre le bouton marche/arrêt sur la position STOP (OFF).

ATTENTION: après l'arrêt du moteur, l'outil coupant, lame ou tête fil, continuera à tourner pendant quelques instants, du fait de l'inertie. Continuez à tenir fermement la machine au-dessus du sol, jusqu'à l'arrêt complet. Ne jamais toucher l'outil coupant pendant qu'il tourne. Toujours arrêtez le moteur avant de toucher l'outil de coupe.

N. B.: En cas d'urgence, l'outil coupant peut être stoppé rapidement en le plaçant parallèle au sol et après avoir mis le bouton marche/arrêt sur la position STOP (OFF).

Pour régler la vitesse de ralenti, vous pouvez procéder ainsi:

Après avoir fait tourner le moteur, tournez lentement la vis "T" dans le sens des aiguilles d'une montre jusqu'à l'obtention d'un régime constant, donnant un niveau de bruit du moteur régulier, sans faire tourner la chaîne ou la tête de coupe. Si le dispositif de coupe tourne ou le

Si le dispositif de coupe tourne ou le matateur tourne trop vite, tournez lentement la vis "T" dans le sens inverse des aiguilles d'une montre jusqu'à l'obtention de la vitesse correcte.

Les réglages de la vitesse du moteur avec leurs valeurs exactes sont indiqués dans le tableau des spécifications techniques à l’avant du manuel de l’utilisateur.

M. entretien periodique

Contrôlez périodiquement que toutes les vis de la débroussailléeuse sont en place et bien serrées. Changez les lames usées, fissureres, non planes. Vérifiez toujours le montage correct de la tête de fil ou de la lame (voir section MONTAGE LAME ET TETE FIL NYLON) et que la vis qui bloque la lame est bien serrée.

Nettoyage du filtre a air

Effectuez un nettoyage au moins toutes les 25 heures de travail. Un filtre encrassé altère le réglage du carburateur, réduit la puissance, augmente la consommation de carburant et

rend difficile le démarrage. Enlevez le couvercle du filtre comme illustré. Nettoyez soigneusement l'intérieur du filtre. Le filtre peut être nettoyé en utilisant délicatement un jet d'air comprimé.

N. B.: glissez le filtre à air dans son logement (C), assurez-vous que les cliquets de maintien (A) sont pointés vers le bas comme illustré, assurez-vous ensuite que le filtre à air est bien fixé hermétiquement.

2) Toutes les 50 heures de travail, ajoutez dans la tête de transmission de la graisse à roulement, par le trou (C).

3) BOUGIE

Au moins toutes les 50 heures, démontez et nettoyez la bougie. Vérifiez l'écartement des électrodes (0,5 à 0,6 mm).

Changez la bougie si elle est trop incrustée de saleté et si elle a plus de 100 heures de travail. Dans le cas d'un encrassement excessif, contrôlez en vous reportant au paragraphe D MELANGE CARBURANT et vérifiez la qualité de l’huile employée qui doit être spéciale pour moteurs 2 temps.

4) Filtre carburant

Pour le nettoyage et le remplacement du filtre, retirez le bouchon du réservoir et enlevez le

f literature avec un crochet ou une pince à bec long. Chaque saison, prenez contact avec votre service après-vente pour un entretien général et un nettoyage des parties internes. Cette opération réduira les risques de panne et assurera un meilleur fonctionnement de la machine.

REGULIEREMENT : Il est important, pour éviter une surchauffe du moteur, d'enlever toutes poussières ou saleté des fentes du couvercle lanceur et des ailettes du cylindre.

PERiode D'INACTIVITE: Videz le réserve d'esence et laissez tourner le moteur jusqu'à ce qu'il s'arrête. Gardez la débroussailleuse à l'abri de l'humidité.

1) Desserrer l'écrou de serrage à la base de la tête fil nylon en le tournant dans le sens horaire. 2) Retirez le couvercle et le ressort de la bobine. Sortez de son logement la recharge de fil. REMPLACEMENT DU FIL 3) Prenez 2 fils nylon de 2,4 mm de diamètre (longueur 2,5 m). Passez ces 2 fils dans les trous prévus du support plastique (côté lisse). Ecrasez l'extrémité de chaque fil à l'aide d'une pince plate. 4) De ce même côté, enroulez les 2 fils ensemble dans le sens antihoraire.

Remontage

5) Retournez la bobine et bloquez chaque fil dans l'encoche. 6) Prenez la recharge pleine et passez chaque fil dans les œillets du corps de la bobine. Replacez la recharge dans son logement. 7) Laissez dépasser les 2 fils de 12cm environ. 8) Remontez la tête fil nylon comme illustré ; jauge de la machine, ressort et écrou de serrage (serré dans le sens inverse horaire). 9) N. B. Afin de rallonger le fil de nylon lorsqu'il s'use, tirez la jauge vers le bas puis la tourner dans le sens horaire pour alimenter la longueur de fil désirée.

TABLEEAU RECHERCHE DE PANNES

	Si le moteur ne demarre pas	Si le moteur tourne anormalement ou perd de le puissance	Si la machine demarre mais ne coupe pas bien
Contrôlez si l'interrupteur de mise en marche est en bonne position.	●
Contrôlez le niveau d'essence min. 25% capacité du réservoir.	●	●
Verifiéz si le filtre à air est propre.	●	●
Démonzez la bougie, séchez-la, nettoyez-la et reglez-la et replacez-la si nécessaire.	●	●
Changez le filtre à essence. Prenez contact avec votre revendeur.		●
Vérifiez que les accessoires de coupe sont correctement montés.			●
Verifiez que les accessoires métalliques de coupe sont bien aiguisés. Dans le cas contraire, voirz votre revendeur.			●

Mateur présente toujours des problèmes : prenez contact avec revendeur.

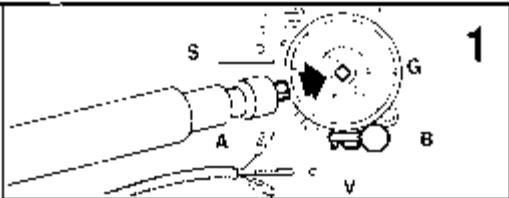

1 Insérez l'arbre flexible dans le joint moteur (G). Assurez-vous que l'embout carré mâle de l'arbre s'insère dans le carré femelle du joint. Insérer le câble d'accélération et les câbles électriques (A) dans la gaine de maintien (B) jusqu'à ce que les câbles ressortent pour permettre la connexion, (voir Fig.

1A. Serrez la vis (V) en s'assurant qu'elle est correctement placée dans son logement (S). Maintenant, l'arbre est fermement fixé au joint.

2 Dévissez la fiche en plastique (C) et enfilez-la sur l'arbre. Positionnez

L'arbre dans son siège à l'intérieur de la poignée jusqu'à ce que l'étiquette d'arrêt (F) coincide avec le bord de la couronne en plastique taraudée (P). Ces opérations permettent aux embouts carrés mâle/femelle de s'insérer entre eux.

3 Vissez la furette (C) à la main en la serrant à fond. Connexion câble accélérateur et fils électriques : suivez attentivement les instructions mentionnées dans le manuel.

Le produit au sousigned declare que les produits suivants Petrol Brushcutter 34-38-42-46cc sont conformes aux Directives Européennes 98/37/CEE (Directive Sécurité Machine), 93/68/CEE (Directive Marquage CE) & 89/336/CEE (Directive EMC), directive 2000/14/CEE (Annexe V).
