Type de produit	Tondeuse à gazon
Marque	MCCULLOCH
Modèle	M350
Moteur	4 temps
Largeur de coupe	50 cm
Démarrage	Manuel (lanceur) ou électrique selon version
Réservoir carburant	Essence, bouchon dédié
Capacité huile moteur	0,6 litre
Bougie	Présente, déposable pour entretien
Système d'avancement	Autotracté (modèle avec embrayage) ou poussée
Réglage hauteur de coupe	Manette de réglage
Dispositif de sécurité	Poignée de frein (moteur s'arrête si relâchée)
Bac à herbe	Disponible, nécessite contrôle régulier
Lame	Acier, démontable, couple de serrage 52,4 Nm
Guidon	Supérieur et inférieur, pliable
Poids	Non spécifié dans la notice, estimé ~25 kg
Entretien	Nettoyage après usage, contrôle vis, huile moteur, affûtage lame
Sécurité	Ne pas utiliser sur pentes raides, porter chaussures, éloigner enfants
Informations générales	Notice d'utilisation et mode d'emploi, 10 pages

FOIRE AUX QUESTIONS - M350 MCCULLOCH

Comment démarrer le moteur de la tondeuse M350 ?

Pour démarrer, agir sur la poignée de frein (12) pour permettre le démarrage. Si moteur froid avec système 'choke', placer le levier d'accélérateur sur START. Avec système 'primer', appuyer 3 à 4 fois sur la pompe d'amorçage, puis positionner le levier sur MAX. Saisir la poignée de démarrage (10), tirer jusqu'au point de compression, puis donner un coup sec.

Comment régler la hauteur de coupe ?

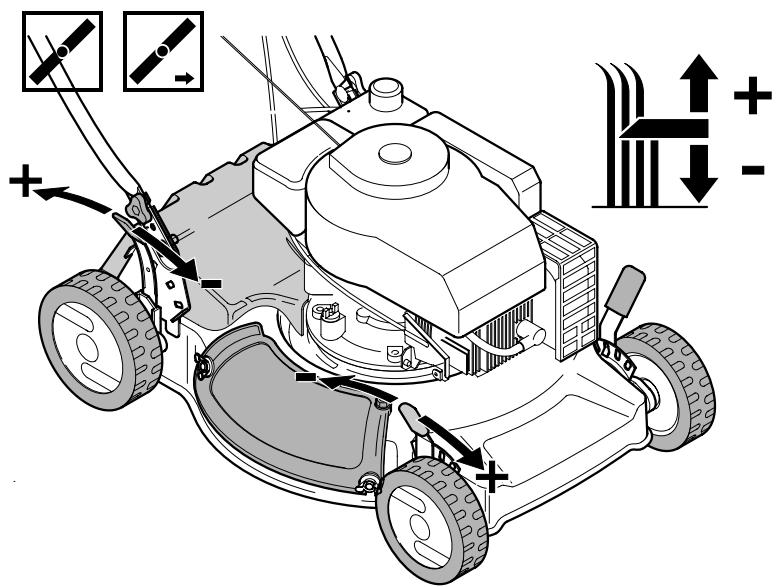

Utiliser la manette de réglage de hauteur de coupe (7) située sur le châssis. Ajuster à la position souhaitée avant de démarrer la tondeuse.

Quel type d'huile moteur utiliser et quelle quantité ?

Utiliser de l'huile pour moteur 4 temps. Ajouter 0,6 litre d'huile avant la première utilisation. Vérifier régulièrement le niveau via le bouchon de remplissage d'huile (4).

Comment assurer la sécurité lors de l'utilisation ?

Porter des chaussures robustes et un pantalon. Éloigner les enfants et animaux. Travailler uniquement par bonne visibilité. Ne jamais utiliser dans un local clos. Sur pente, se déplacer transversalement. Toujours maintenir la poignée de frein enfoncée pendant le fonctionnement.

Comment entretenir la lame ?

Couper le moteur et enlever la bougie. Pour démonter la lame (20), dévisser le boulon (21). Vérifier l'usure du support, de la rondelle friction, de la clavette et des rondelles. Si la lame est détériorée, la remplacer. Lors du montage, s'assurer que le côté tranchant est dans le sens de rotation et serrer la vis à 52,4 Nm.

Que faire si la tondeuse heurte un obstacle ?

Couper immédiatement le moteur et enlever le cache de la bougie. Faire contrôler la machine par un expert avant de réutiliser.

Comment vidanger le réservoir avant l'hiver ?

Effectuer la vidange en plein air, après refroidissement du moteur. Vider le réservoir et faire tourner le moteur jusqu'à épuisement du carburant restant.

Comment utiliser l'avancement automatique (autotracté) ?

Pour enclencher l'avancement, soulever la poignée d'embrayage (14) tout en maintenant la poignée de frein enfoncée. Le moteur doit être en marche. Pour désenclencher, relâcher la poignée d'embrayage.

Quels sont les gestes d'entretien réguliers ?

Nettoyer le dessous du châssis après chaque tonte pour éviter l'accumulation d'herbe. Lubrifier périodiquement les axes des roues. Vérifier le serrage des écrous, boulons et vis. Contrôler la lame fréquemment.

Où trouver la notice complète ?

La notice d'utilisation et mode d'emploi gratuite de la tondeuse MCCULLOCH M350 est disponible au format PDF sur le site notice-facile.com. Elle contient 10 pages détaillant le montage, le fonctionnement et l'entretien.

MODE D'EMPLOI M350 MCCULLOCH

Notice d'instructions et mode d'emploi

Tondeuse avec moteur 4 temps - Lame 50 cm.

Tondeuse démarrage électrique

Tondeuse démarrage électrique

Cortadora d'arrtqe électrique

Le manuel présent fait partie intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

Nous vous remercions de la préférence que vous nous avez accordée en choisissant NORDUEES. Nous sommes persuadés que vous pourrez apprécier dans le temps la qualité de notre produit et que vous en serez entièrement satisfaits. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

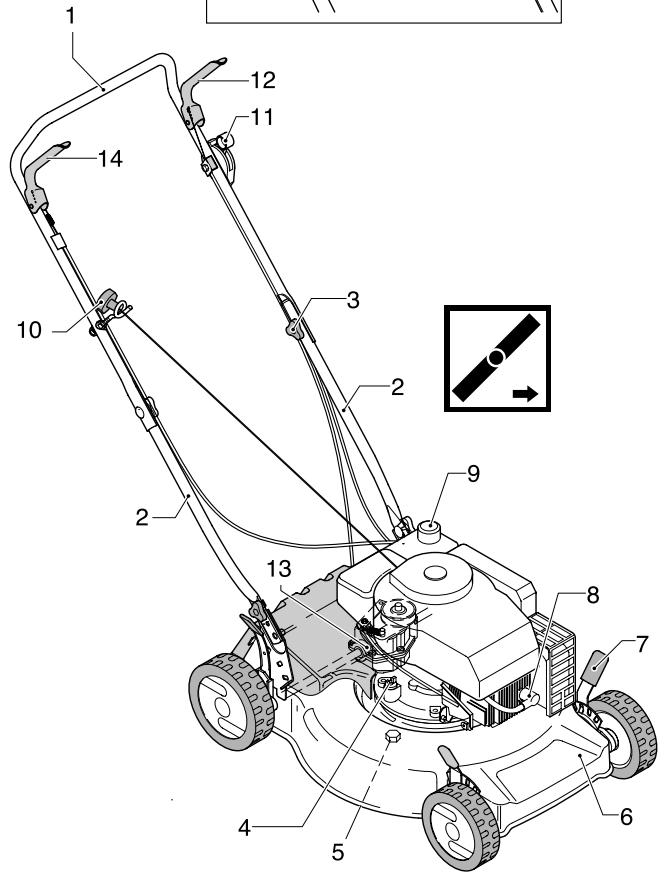

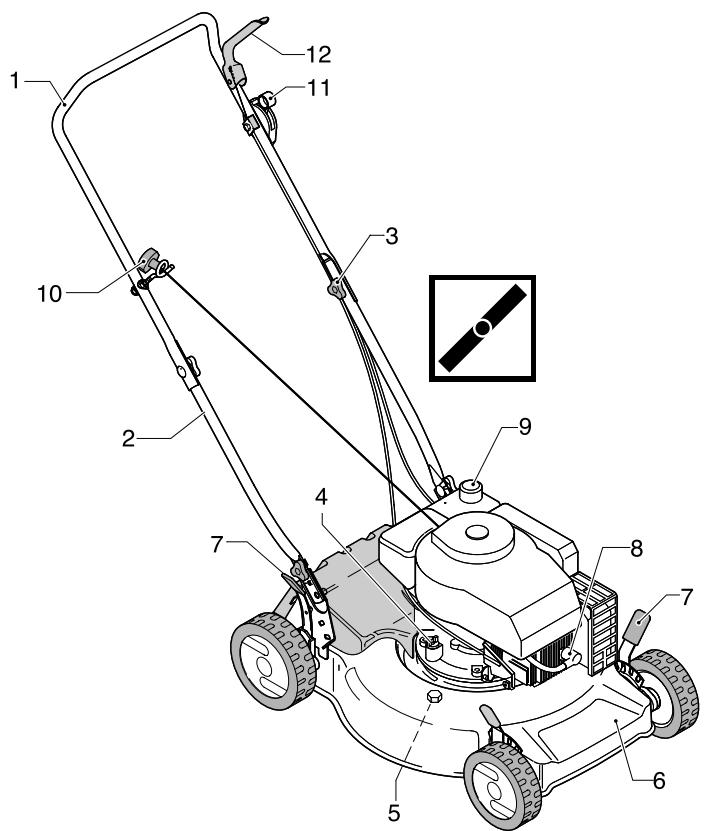

A	NOMENCLATURE (début en page 35)

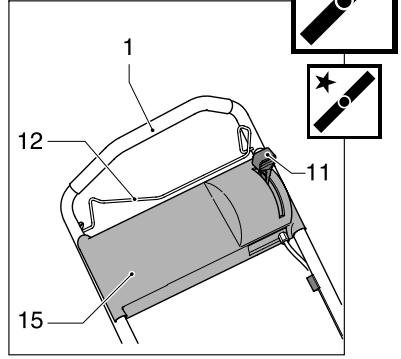

	1	Guidon supérieur	7	Manette de réglage de hauteur de coupe	13 Groupe réducteur
	2	Guidon inférieur	8	Bougie	14 Manette d'embrayag
	3	Vis, ecrou de serrage manche supérieur	9	Bouchon du réserve d'essence	15 Plaquette du guidon
	4	Bouchon de remplissage d'huile	10	Lanceur
	5	Bouchon de vidange d'huile	11	Manette des gaz
	6	Chàssis	12	Dispositif de sécurité

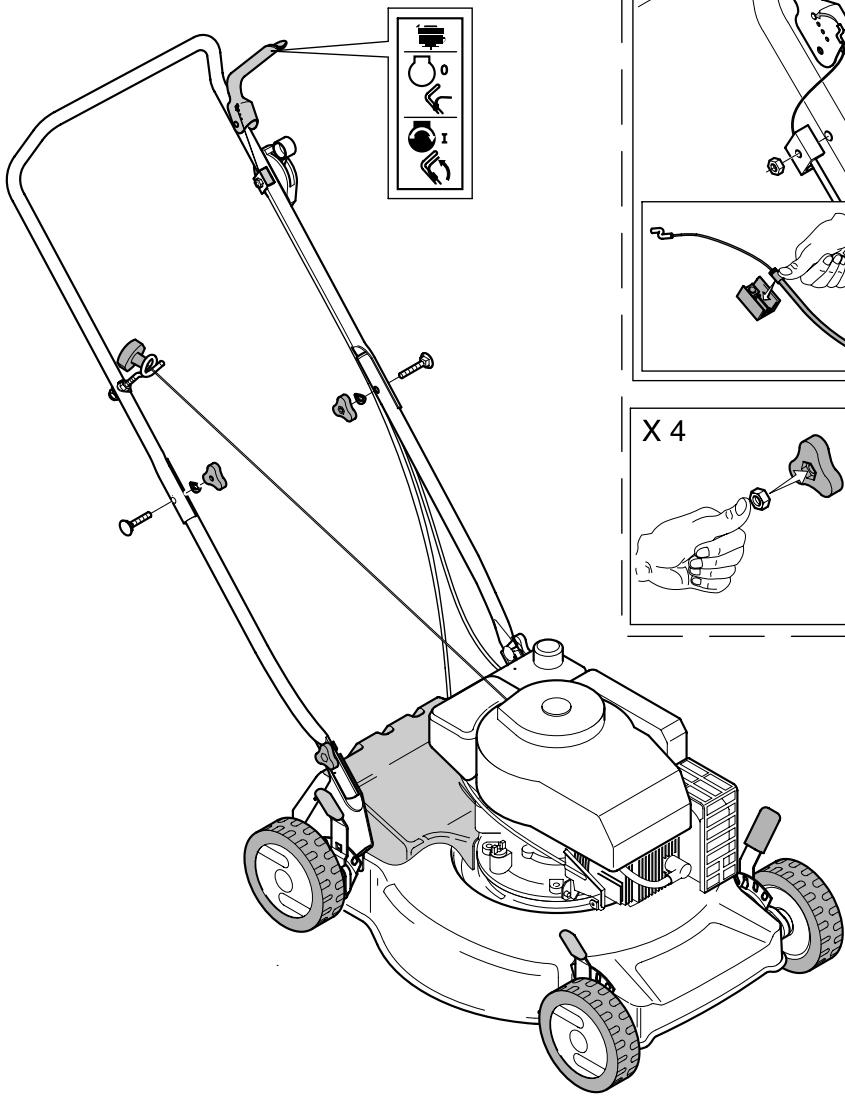

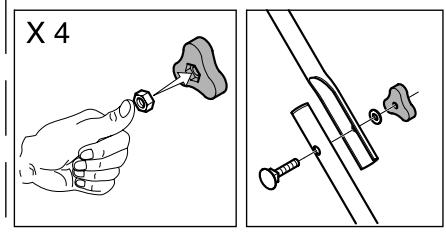

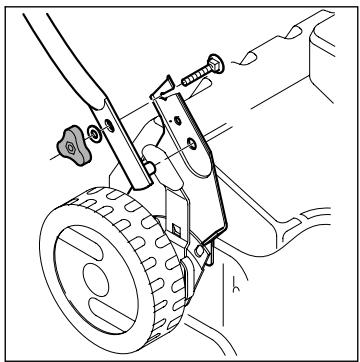

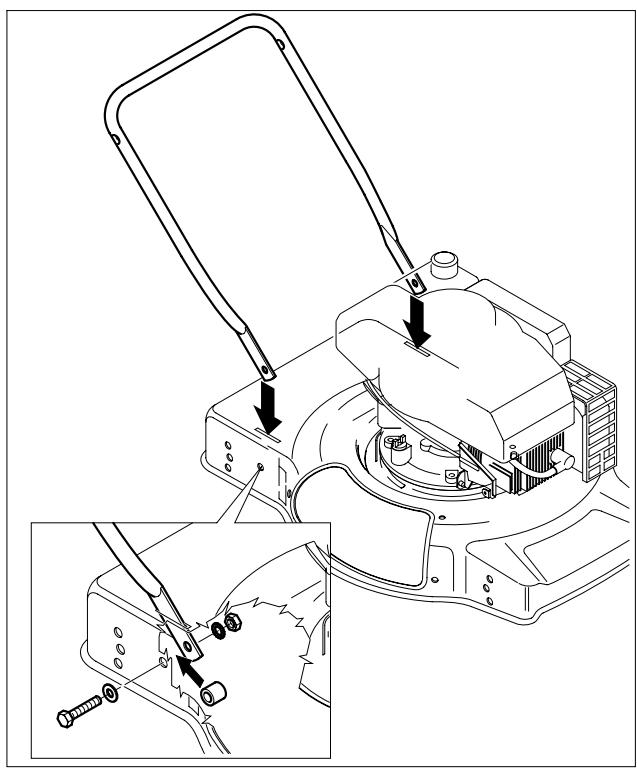

B	MONTAGE (début en page 36)			Tondeuse poussaée

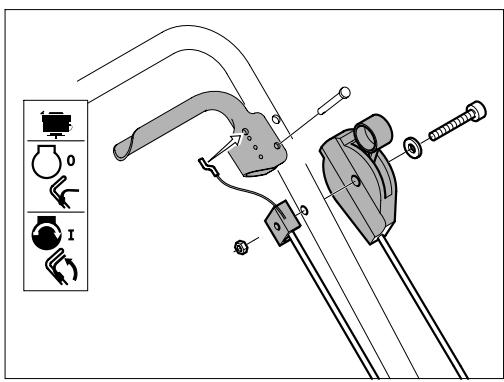

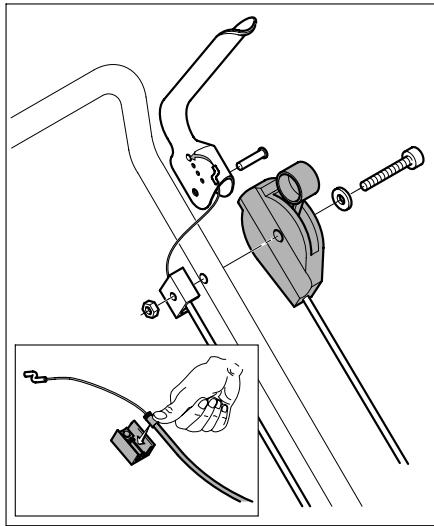

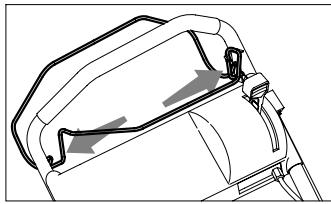

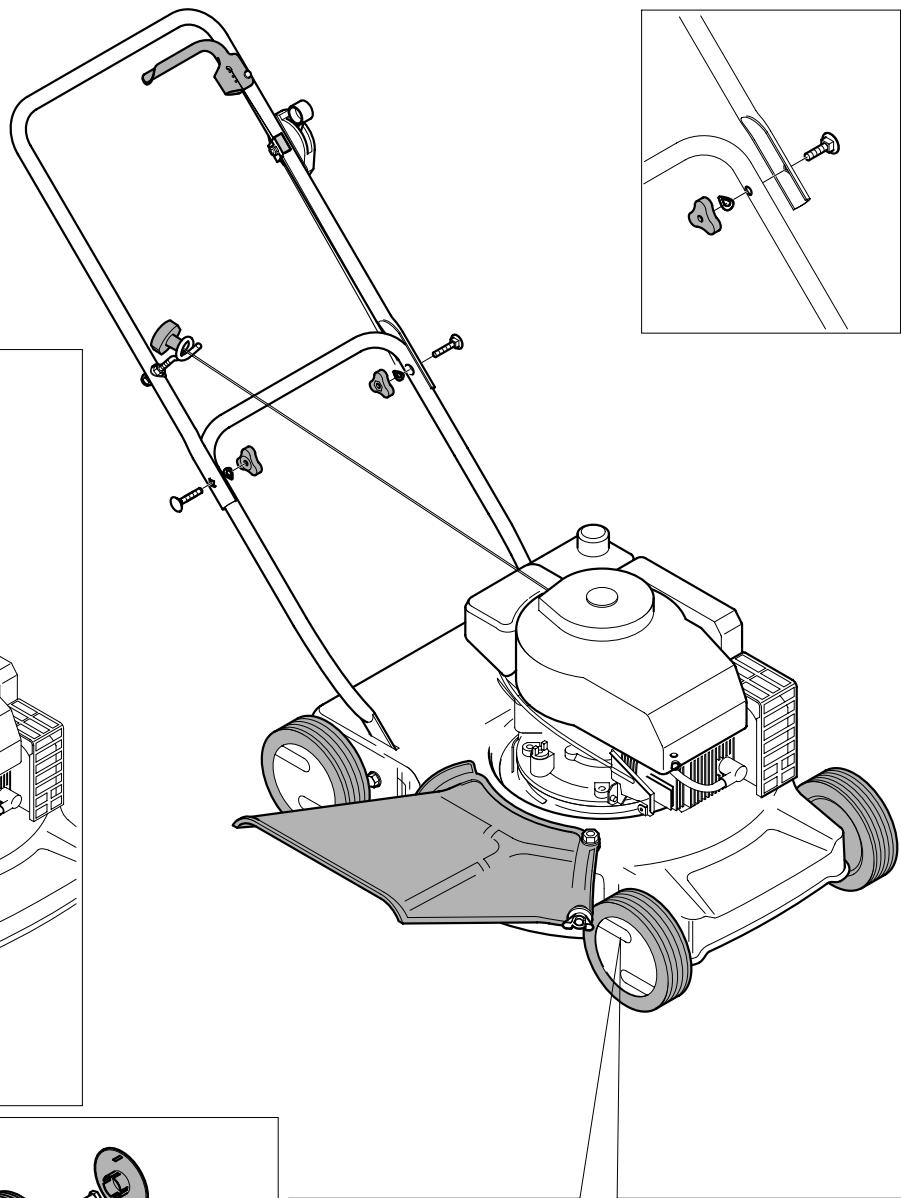

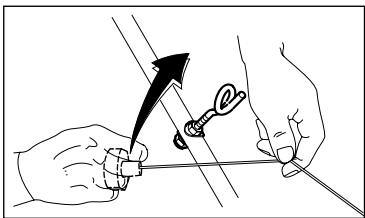

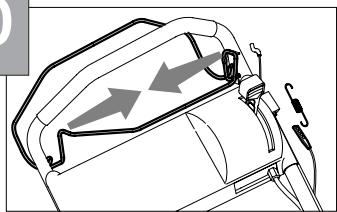

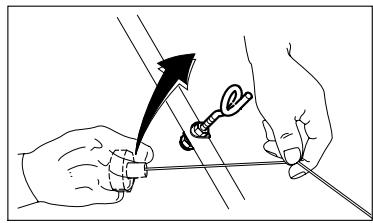

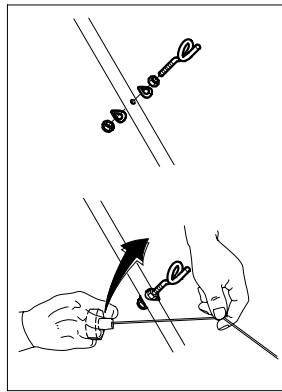

				Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.
C	MONTAGE (début en page 37)			Tondeuse poussaée
				Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.

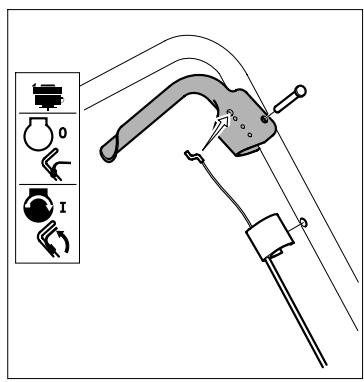

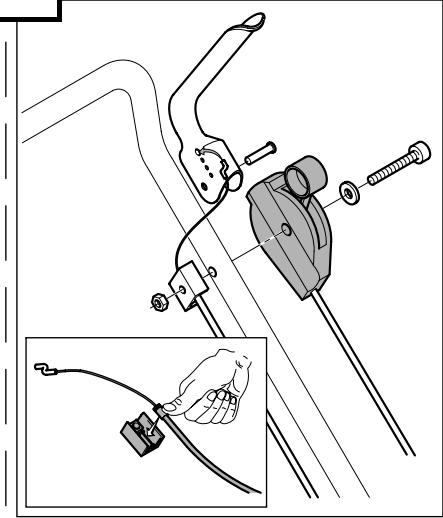

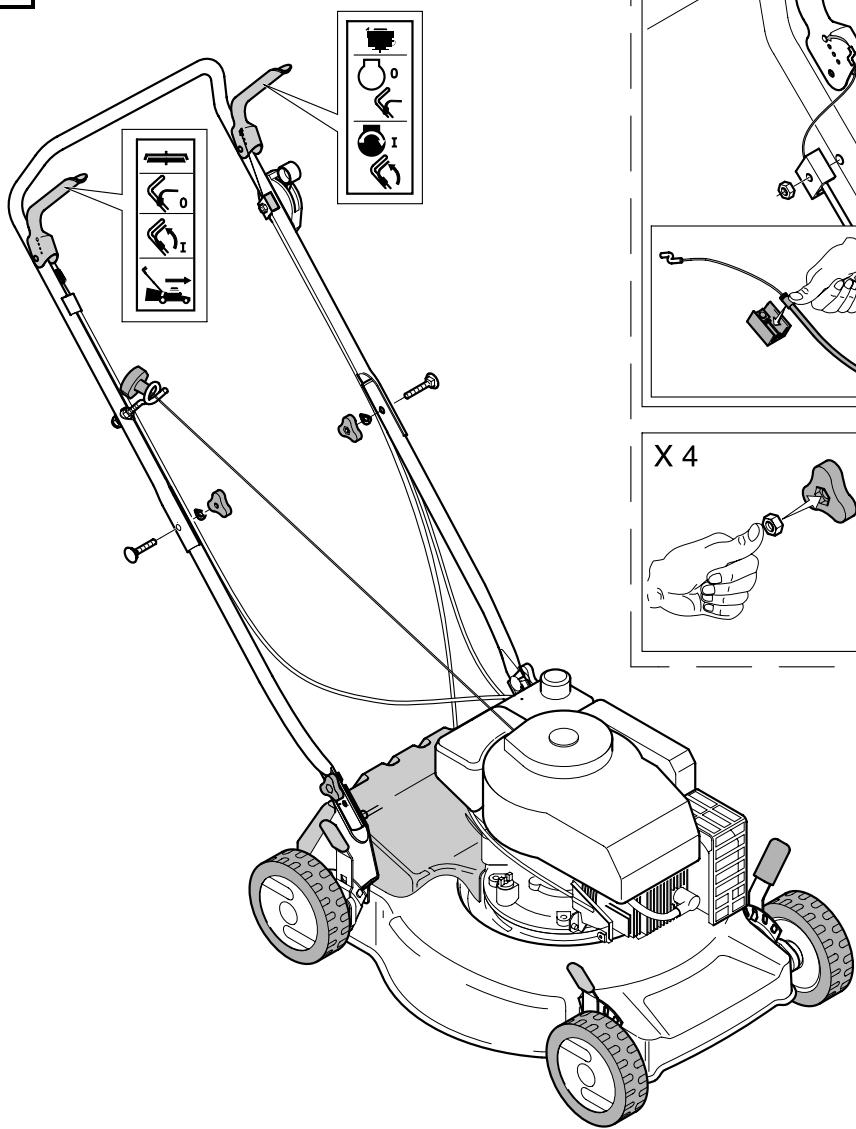

D	MONTAGE (début en page 38)			tondeuse auto tractée
				Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.

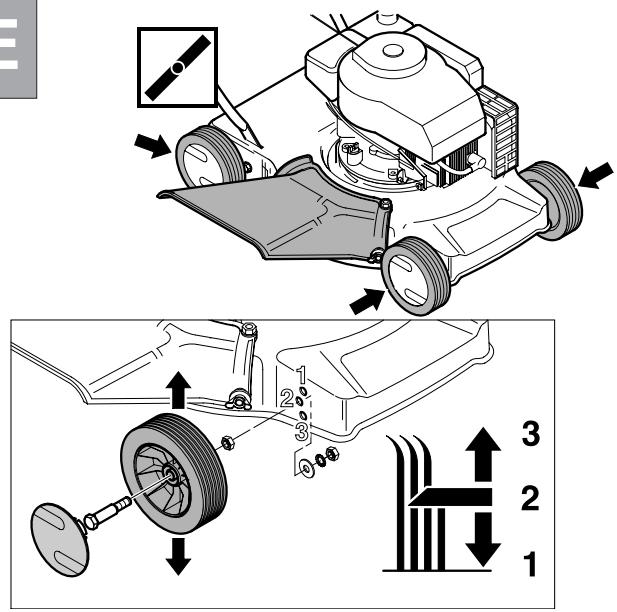

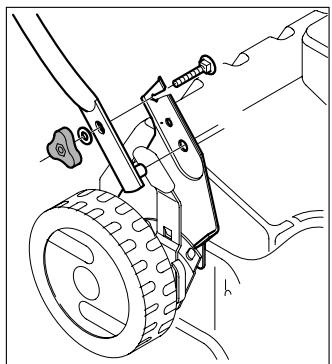

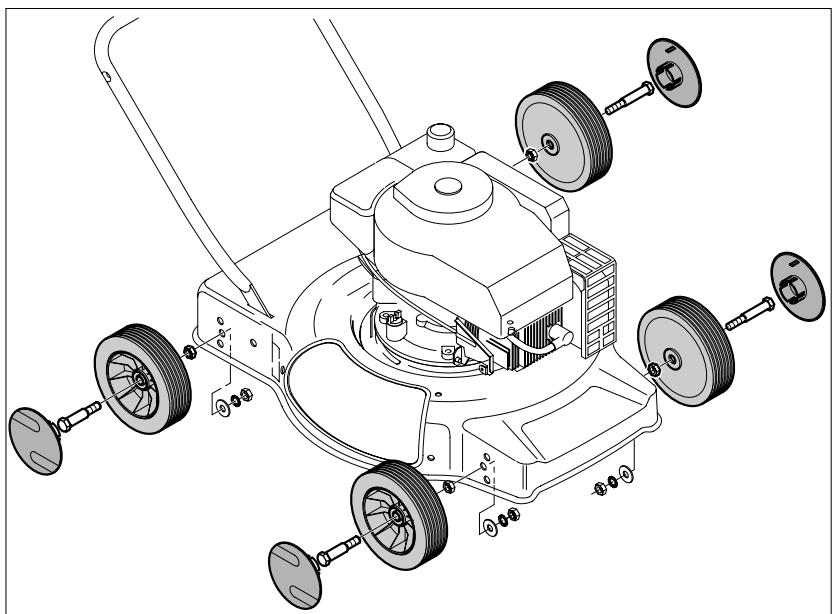

E	REGLAGE DE COUPE (début en page 39)

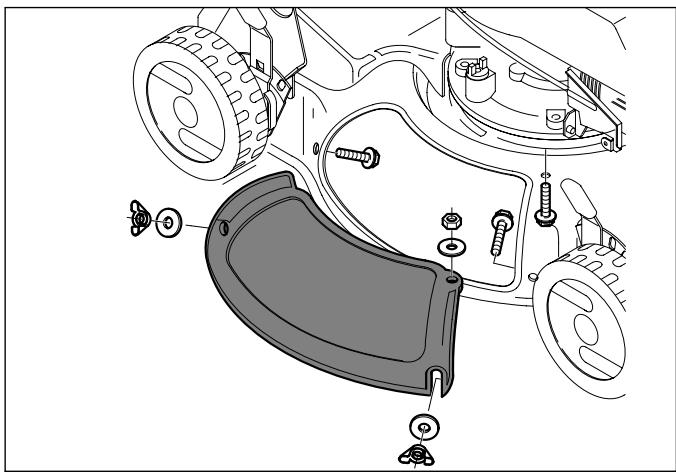

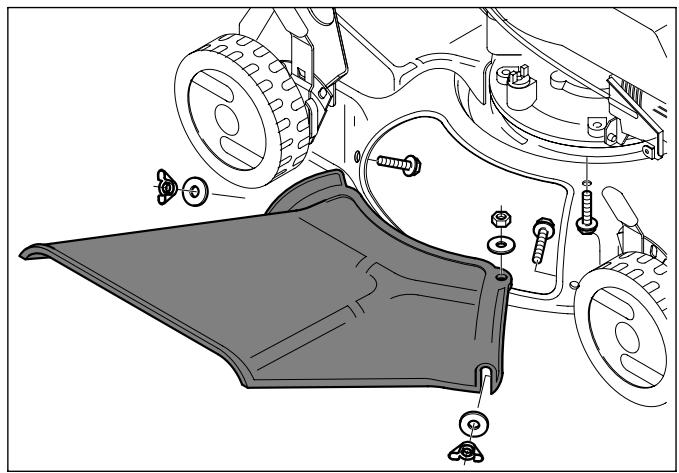

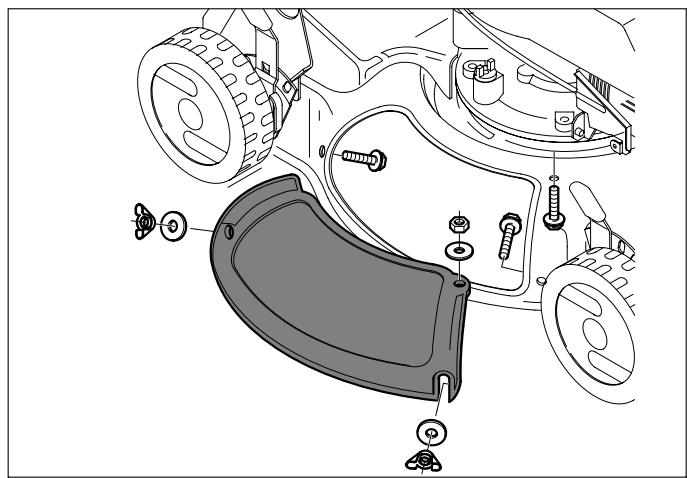

F	PRE-EQUIPMENT PROTECTIONS (début en page 39)
	#			c) Mettre en marche le moteur: DÉMARRAGE MANUEL: Saisir la poignée de démarrage (10) et tirer jusqu'à point de compression; relâcher la poignée, puis donner un coup sec. ATTENTION: La lame est entrainée en rotation d's le démarrage du moteur.
G	(début en page 39)

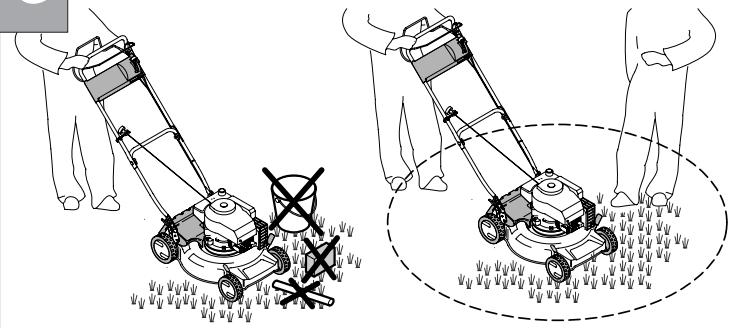

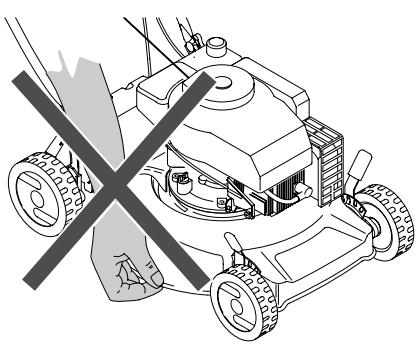

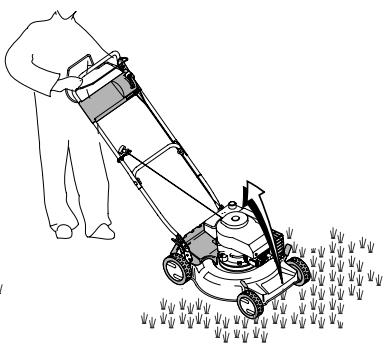

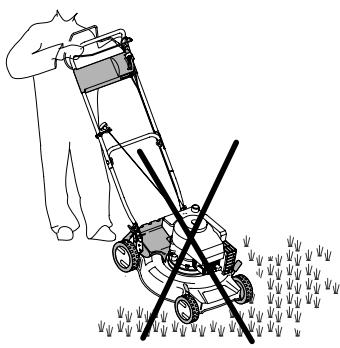

	Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers. Lors de la mise en marche du moteur l'utiliser ne doit pas soulever la tondeuse, tout fois, si nécessaire, on peut l'incliner de sorte que la lame se trouve du coté opposé à l'utiliser.
H	FONCTIONNEMENT (début en page 39)

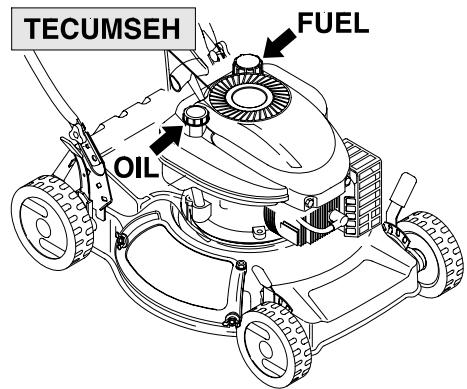

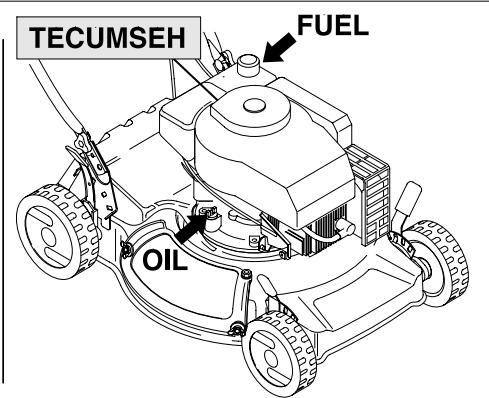

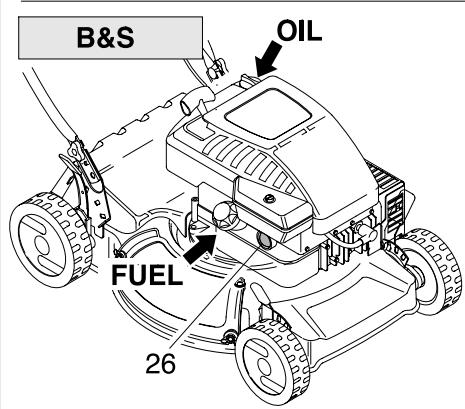

	MISE AU POINT DU MOTEUR Pour cela, il est nécessaire de consulter le livre d'instruction du moteur. ATTENTION : Avant l'utilisation, ajouter de l'huile au moteur (0.6 l).
I	(début en page 40)

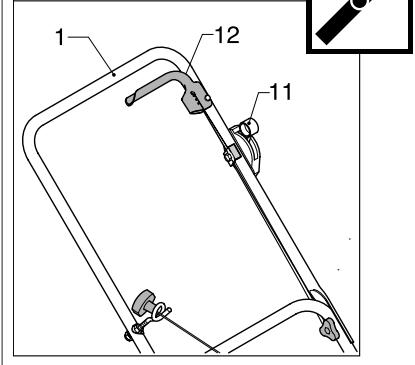

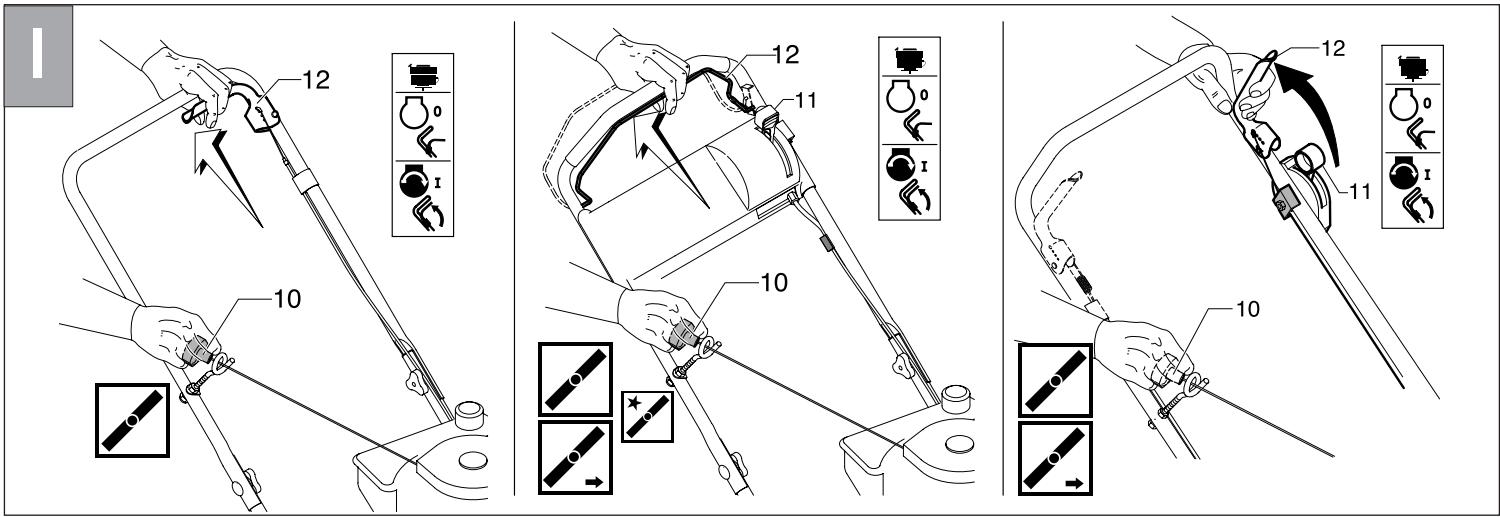

	DÉMARRAGE DU MOTEUR Aperès avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante: a) Agir sur la piognée de frein (12) pour permettre le démarrage du moteur. b)Moteurs avec système "choke": en cas de moteur froid, positionner le levier d'accélérateur (11) sur START. Moteurs avec système "primer": Appuyer 3/4 fois sur la petite pompe d'amorcage (26) située sur le carburateur; positionner le levier d'accélérateur (11) sur MAX.

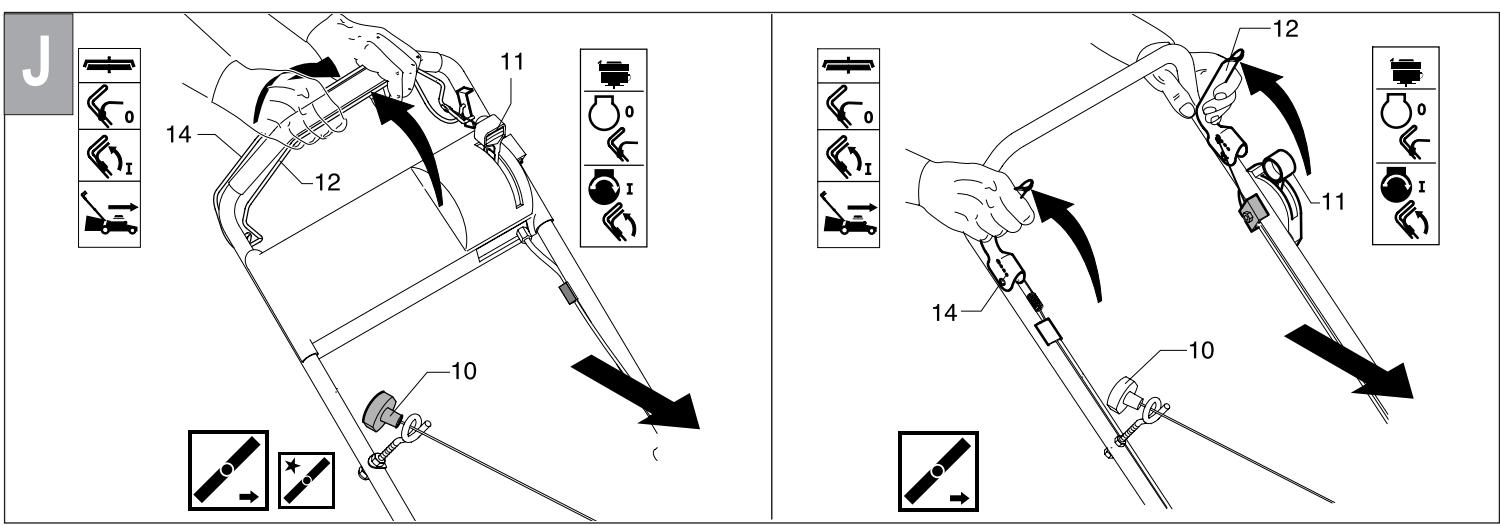

J	(début en page 40)

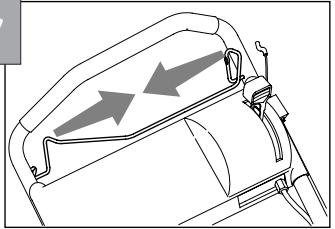

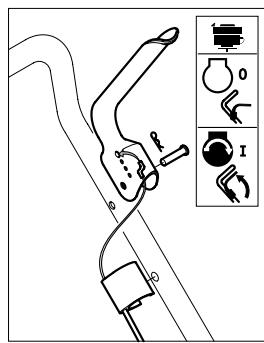

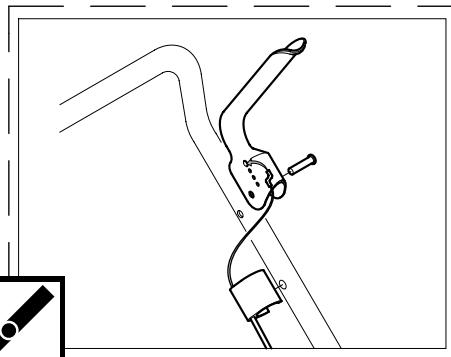

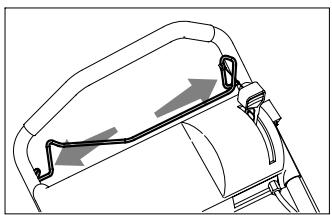

	Pendant le fonctionnement, maintainir la poignée appuyée (12). Dés qu'on la reliache, le moteur s'arrête.

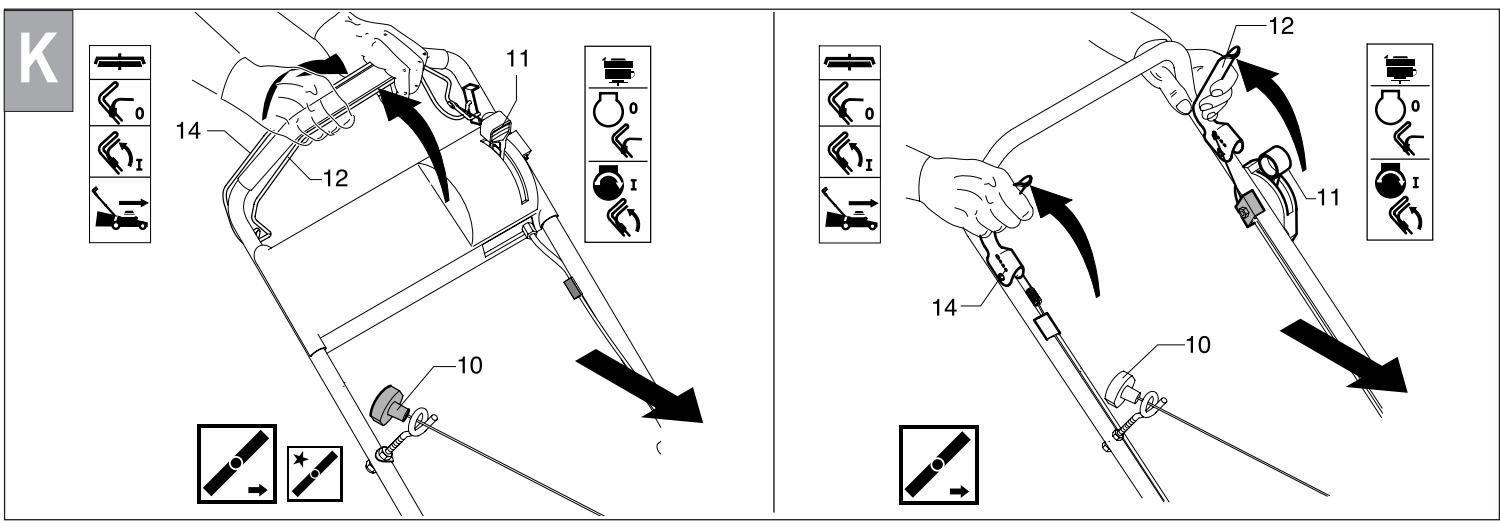

K	(début en page 40)
Pendant le fonctionnement, maintainir appuyée la poignée (12). Dés qu'on la reliache, le moteur s'arrête.				TONTE Pour tandre le gazon, pousser manuelle la machine.

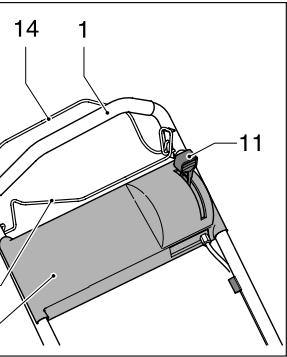

TONE				Enclgement avancement automatique: soulever la poignée d'embrayage (14) et la mainnier la poignée appuyée. ATTENTION: ne procéder à l'enclangement que lorsque le moteur est en marche. Exclusion avancement automatique: relâcher la poignée d'embrayage.
Pour tandre le gazon, ousser manuelle la machine ou enclenorcher la manette de traction.

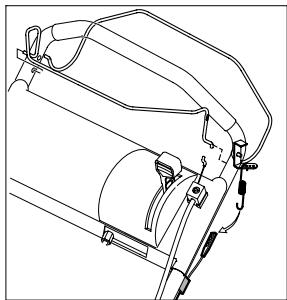

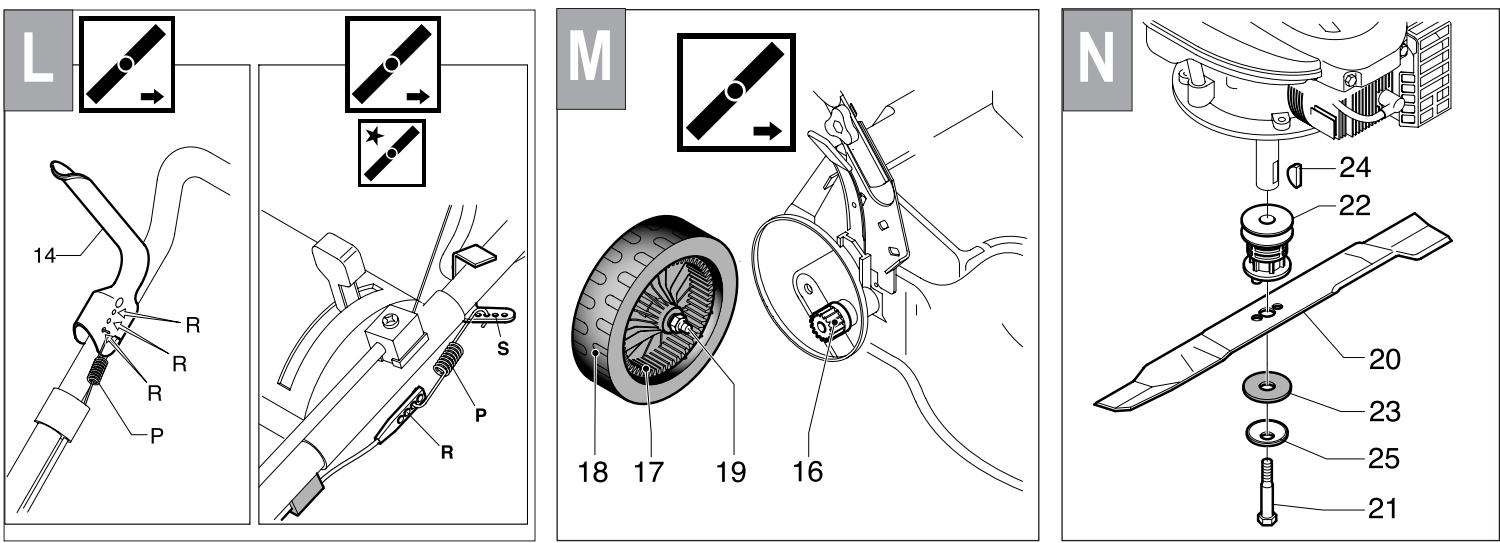

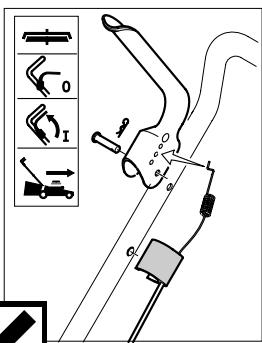

(Avertissement: si, en embrayant, l'avancement ne s'enclenché pas, il faut régler le cable d'embrayage en introduisant le dessort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S" de l'équerre de la poignée d'embrayage.

Consignes générales

a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsque la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels.

Préparation / fonctionnement

a) Pendant le fauchage, porter des chaussures robustes et un pantalon. b) Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'affûtage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de déterioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de:

• enlever les dispositifs de protection;
• transporter, soulever ou déplacer la machine;
• effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; • régler la hauteur de coupe et laisser la machine sans surveillance.

Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes. ATTENTION! Le carburant est hautement inflammable. - Conserver le carburant dans des bidons spécialement prévus à cet effet.

• rir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud.
• er toute source inflammable tant que les vapeurs d'essence ne sont pas dissipées.
• Serrer à nouveau le bouchon du réservoir. e) Ne jamais utiliser des machines équipées de moteurs thermiques à explosion dans les lieux clos, au risque d'intoxication. f) Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g) Prêtez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez votre tondeuse vers vous-mêmes. h) En cas d'opérations de fauchage sur des pentes, il faut prendre des précautions particulières:
• porter des chaussures antidérapantes;
• prêter un maximum d'attention à son propre chemin;
• se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant; • prêter un maximum d'attention lorsqu'on fait demi-tour;

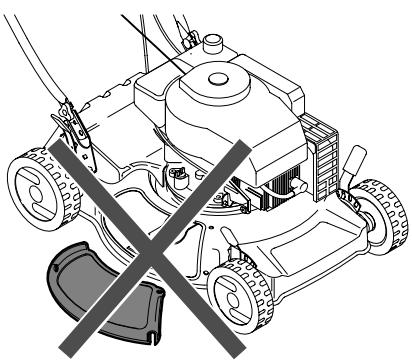

• ne pas parcourir des pentes excessivement raides. i) Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déflecteurs, ou le bac à herbe) ne sont pas correctement installés. j) Un emploi abusif du bac à herbe entraine des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k) Pour des raisons de sécurité, le moteur ne doit jamais

dépasser le nombre de tours indiqué sur la plaquette.

I) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher qui que ce soit d'approcher les mains ou les pieds du bord du carter ou dans l'orifice d'échappement. m) Lors du démarrage du moteur thermique, l'opérateur ne doit jamais couvrir la tondeuse ; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé à l'opérateur. n) Si la lame heurte un obstacle, couper le moteur et enlever le cache de la bougie ; s'adresser à un expert pour effectuer un contrôle.

Entretien et stockage

a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des étincelles. c) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. d) Pour réduire les risques d'incendie, éliminer toute trace d'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant. e) Contrôler souvenir le bac à herbe pour vérifier l'absence de tout signe d'usure ou de déterioration. f) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. g) En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air. h) Monter les lames en suivant les instructions ; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i) Pour protéger les mains lors des opérations de dépose/pose des lames, porter des gants spécialement prévus à cet effet.

Maintenance

Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.

Pour les moteurs 4 temps, vérifie régulièrement le niveau d'huile, rajoutez de l'huile ou remplacez la si nécessaire. Lisez attentivement la notice d'entretien du mote. - Contrôlez souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au dessous du chassis.

Lubrifiez périodiquement les axes des roues. - Contrôlez fréquemment la lame afin de vérifier d'éventuelles déteriorations. Faites contrôler la tondeuse par une station service spécialisée.

Pour démonter la lame (20) dévisser le boulon (21). - Contrôler le support porte-lame (22), la rondelle friction (23), la clavette (24) et les rondelles (25) si elles sont usées ou endommagées doivent être remplacées.

• Pendant le montage s'assurer que la clavette (24) est bien à sa place sur l'arbre-moteur et que le côté tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (21) doit être bloquée avec un couple de serrage de 5,34 Kgm (52,4 Nm).
