Type de produit	Break 5 portes
Marque	Volvo
Modèle	V60
Dimensions extérieures (L x l x h)	4635 x 1865 x 1484 mm
Empattement	2776 mm
Poids à vide (approximatif)	1650 kg
Capacité du réservoir de carburant	67,5 L
Type de carburant	Essence ou Diesel selon version
Alimentation électrique	Batterie 12 V, alternateur
Fonctions principales de sécurité	Airbags frontaux, latéraux et rideaux; ceintures avec prétensionneurs; WHIPS; City Safety; système de contrôle de stabilité DSTC
Équipement intérieur de confort	Climatisation automatique, sièges chauffants, système audio, Bluetooth, navigation (en option), commande vocale
Entretien et nettoyage	Vidange huile moteur 1 fois/an ou selon indicateur; remplacer filtre à huile, à air, habitacle; nettoyage intérieur avec produits adaptés
Pneus	Dimensions variables selon version; pression recommandée indiquée sur étiquette; kit de réparation de crevaison TMK

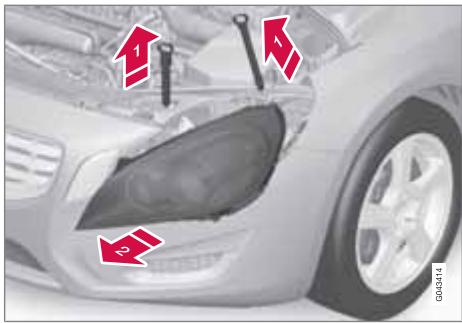

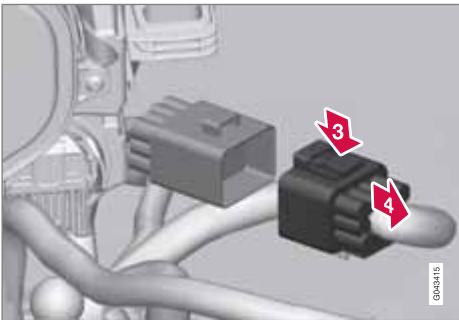

Remplacement des ampoules	Ampoules halogènes ou Xenon; consulter manuel pour références et procédure

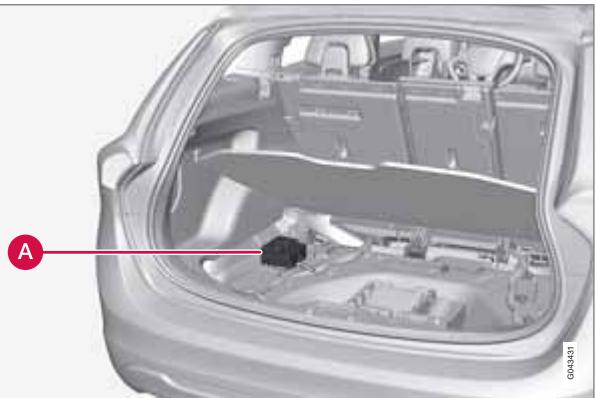

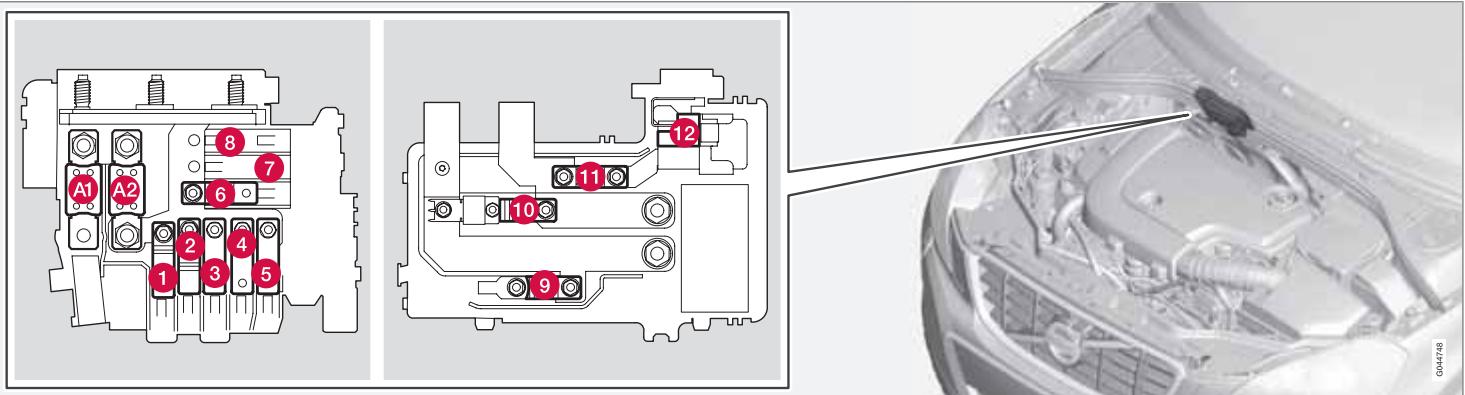

Fusibles	Boîtier dans compartiment moteur et coffre; schémas dans manuel
Garantie et réparabilité	Volvo préconise atelier agréé; pièces d'origine disponibles; notice disponible en PDF gratuit

FOIRE AUX QUESTIONS - V60 VOLVO

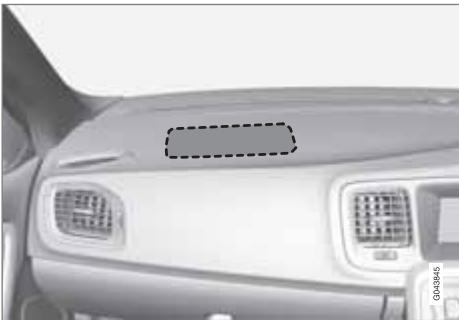

Comment désactiver l'airbag passager avant ?

Utilisez la lame de clé dans le commutateur PACOS situé sur le côté du tableau de bord, côté passager. Tournez en position OFF pour désactiver (siège enfant) ou ON pour un passager > 140 cm. Vérifiez le témoin sur le plafonnier.

Quelle pression de pneus recommandée pour la Volvo V60 ?

La pression varie selon la charge et les pneus. Elle est indiquée sur l'étiquette collée sur le montant de porte conducteur. En général, pression ECO ou normale aux alentours de 2,3 à 2,7 bar.

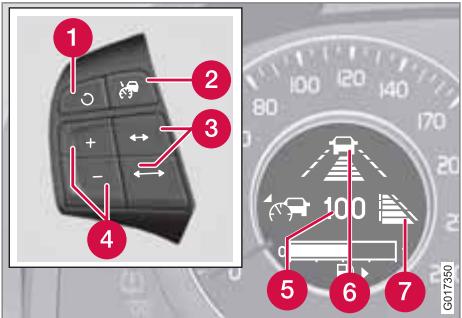

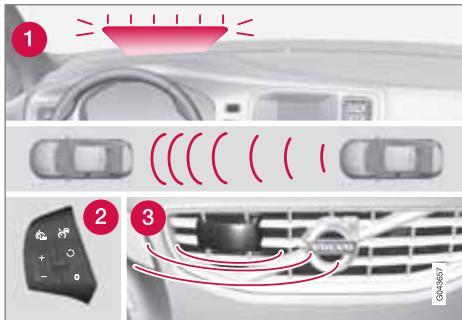

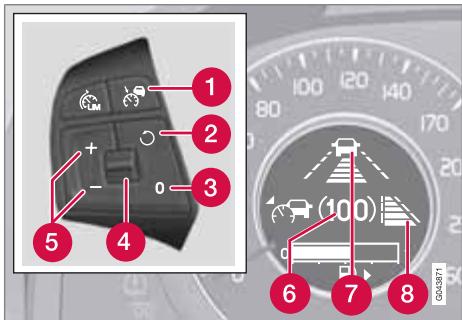

Comment utiliser le régulateur adaptatif ACC ?

Activez l'ACC avec le bouton sur le volant. Réglez la vitesse souhaitée avec les touches +/- et la distance de sécurité avec le bouton de distance. Le système freine et accélère automatiquement.

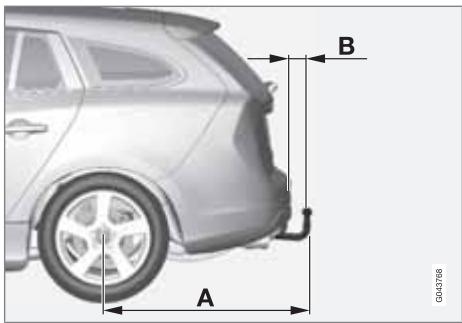

Puis-je attacher une remorque avec la Volvo V60 ?

Oui, la V60 peut tracter une remorque. Le poids maximal remorqué (freiné) est d'environ 1800 kg selon version. Consultez le manuel pour les détails et l'installation du crochet d'attelage.

Comment réinitialiser le témoin d'entretien ?

Le témoin d'entretien se réinitialise généralement via le menu MY CAR : sélectionnez 'Réinitialisation' puis 'Service' et confirmez. Si non, l'atelier Volvo le fera.

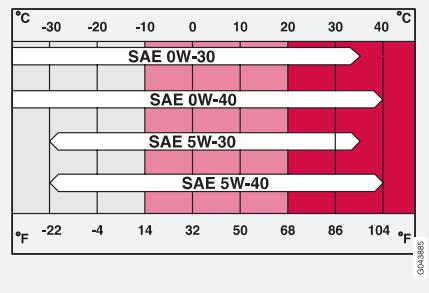

Quelle huile moteur utiliser pour la V60 ?

Utilisez une huile moteur synthétique de viscosité 0W-30 ou 5W-30 répondant aux normes ACEA A5/B5 ou Volvo spécifiques. Vérifiez la jauge et respectez les niveaux.

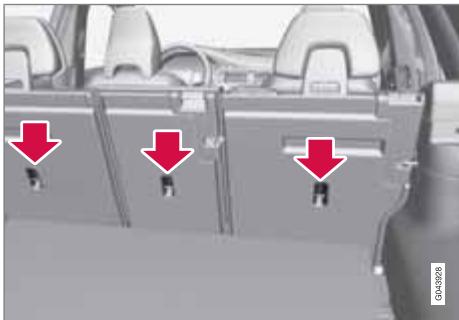

Comment installer un siège enfant ISOFIX ?

Repérez les ancrages ISOFIX entre le dossier et l'assise de la banquette arrière. Enclenchez les connecteurs du siège enfant jusqu'au clic. Fixez également la sangle supérieure aux points d'ancrage prévus.

Que faire si l'alarme se déclenche sans raison ?

Vérifiez que toutes les fenêtres et portes sont bien fermées. Si le problème persiste, désactivez temporairement l'alarme avec la télécommande ou la lame de clé, puis consultez un atelier Volvo.

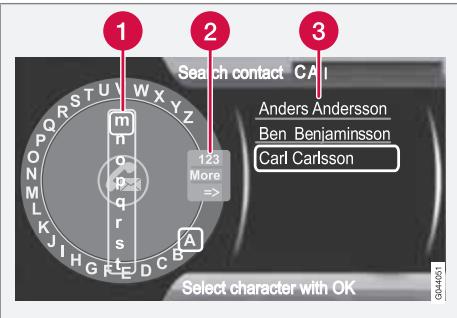

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l'écran infotainment, allez dans 'Téléphone' > 'Connecter' > 'Rechercher' et sélectionnez votre téléphone. Suivez les instructions à l'écran pour appairer.

Où trouver le numéro de série de la voiture ?

Le numéro de série (VIN) se trouve visible à travers le pare-brise côté conducteur, sur le montant de porte conducteur, et dans le compartiment moteur. Il est également sur les documents d'immatriculation.

MODE D'EMPLOI V60 VOLVO

Nous vous souhaitons de nombreuses années au volant de votre Volvo. La voiture a été conçue dans un souci de sécurité et de confort pour vous et vos passagers. Les Volvo se placent parmi les voitures les plus sûres au monde. Notre Volvo a également été conçue pour satisfaire aux exigences actuelles en matière de sécurité et de respect de l'environnement.

Pour ajouter à votre prise, nous vous recommandons de vous familiariser avec l'équipement, les instructions et les informations de maintenance réunis dans le manuel de conduite et d'entretien.

Informations importantes. 8

Volvo et l'environnement. 12

01 Sécurité

Ceintures de sécurité 18

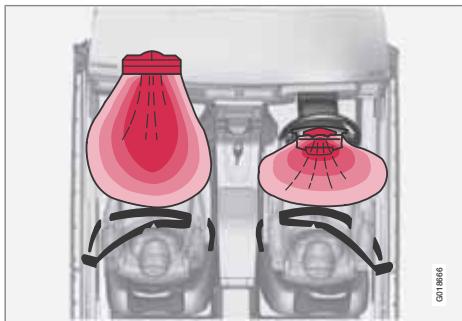

Coussins gonflables. 21

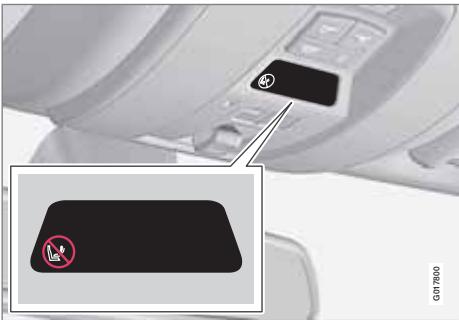

Activation/désactivation du coussin gonflable* 24

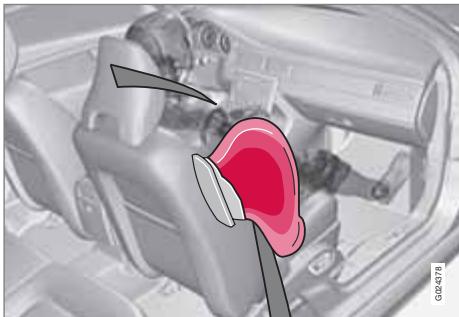

Coussins gonflables latéraux (coussins SIPS) 26

Rideau gonflable (IC) 28

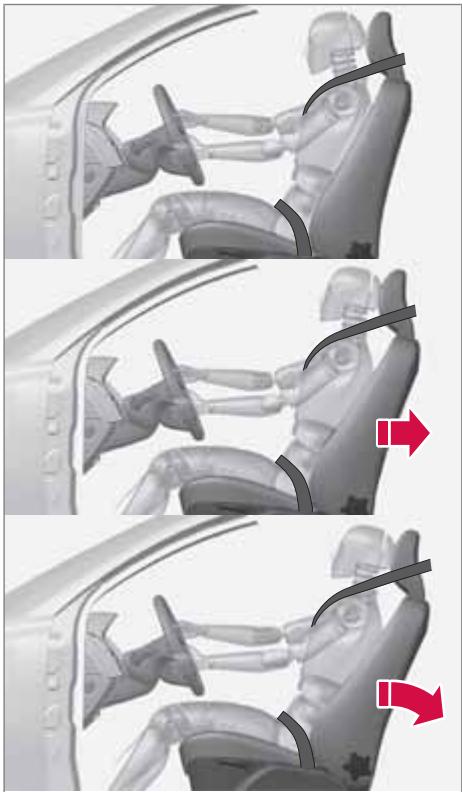

WHIPS 29

Lorsque les systèmes se déclenchent.... 31

Mode de sécurité 32

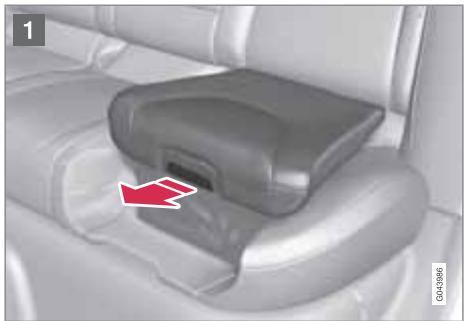

Sécurité des enfants. 33

02 Serrures et alarme

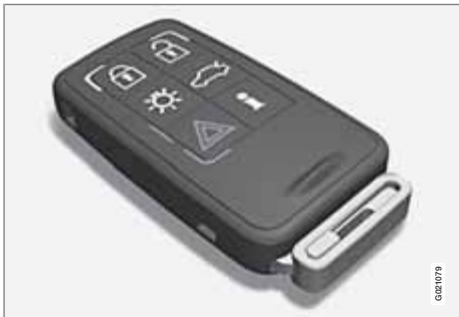

Télécommande/lame de clé. 48

Verrouillage privé* 54

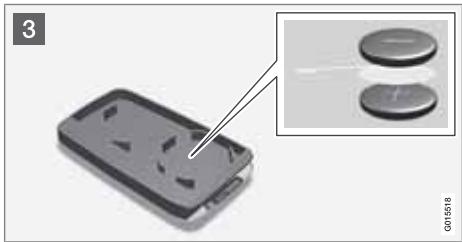

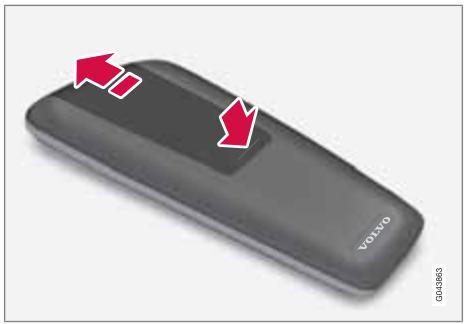

Remplacement de la pile de la télécommande/VPC* 56

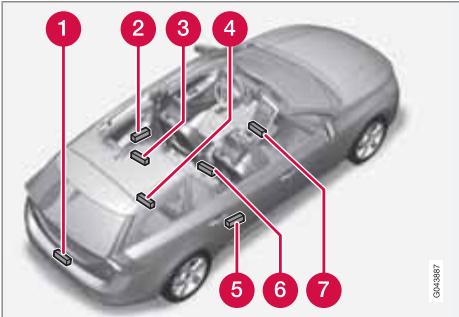

Keyless drive* 58

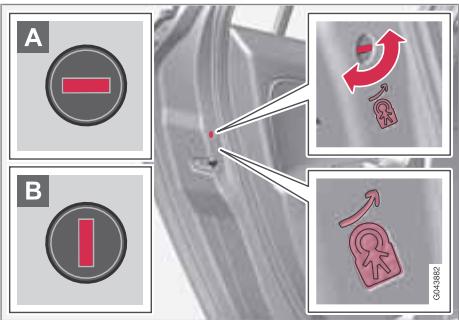

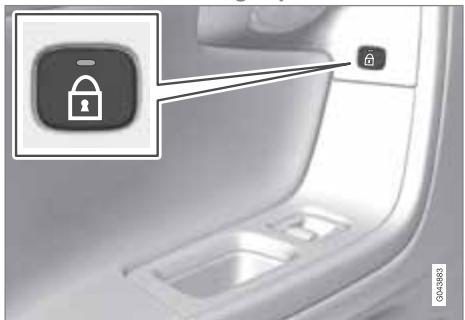

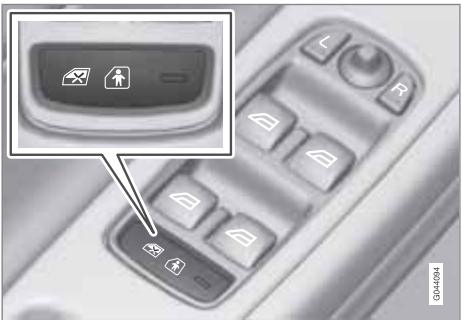

Verrouillage de sécurité infantile. 67

Alarme* 69

03 Le poste de conduite

Instruments et commandes 74

Positions de clé 84

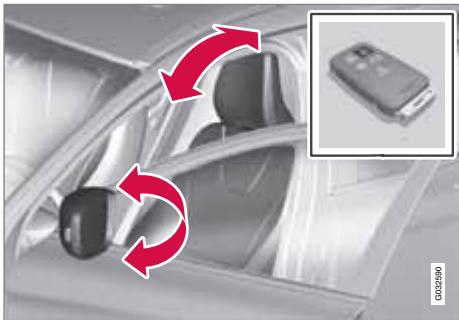

Sièges 86

Volant. 91

Éclairage. 92

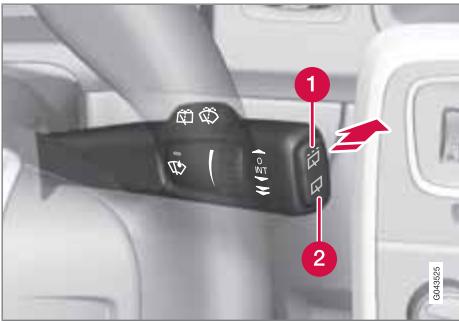

Essuie-glace et lave-glace. 102

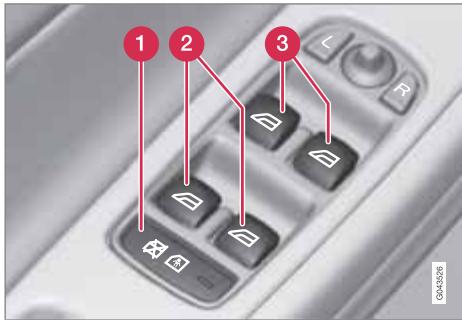

Vitres et rétroviseurs. 105

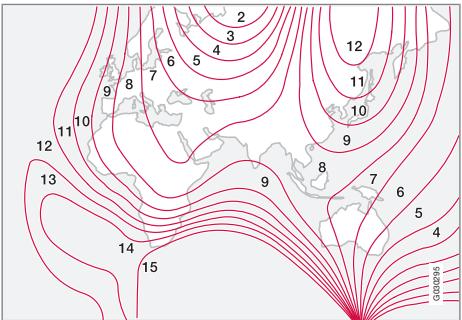

Boussole* 110

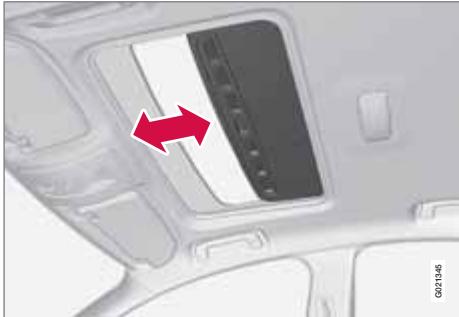

Toit ouvrant électrique* 111

Alcoguard* 113

Démarrage du moteur 117

Démarrage du moteur - batterie auxiliaire. 119

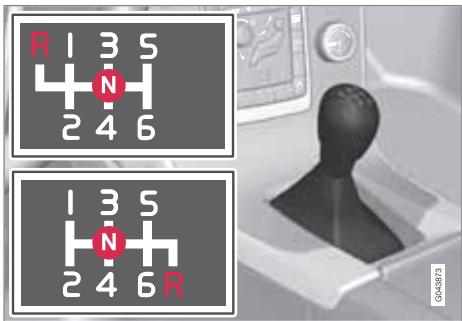

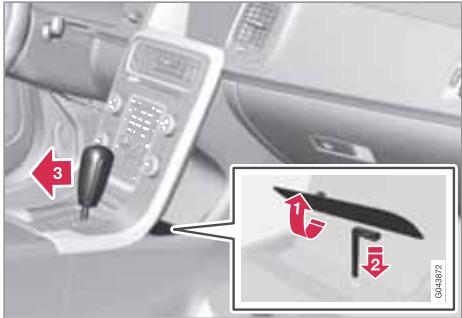

Boîtes de vitesses. 120

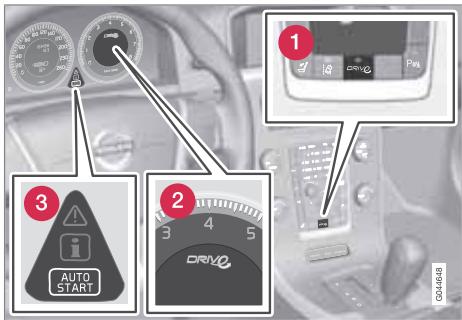

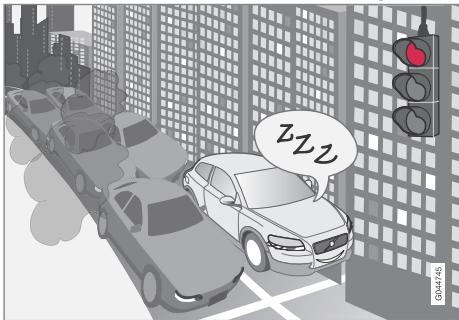

Eco DRiVe ou Eco Start/Stop DRiVe*..... 126

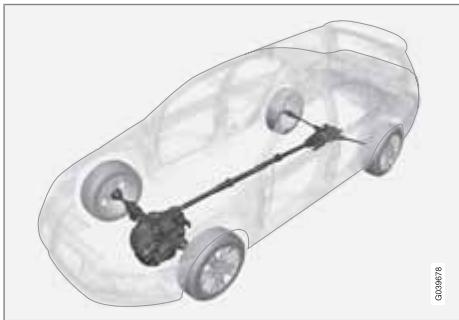

Transmission intégrale - AWD (All Wheel Drive)* 132

Freins de route. 133

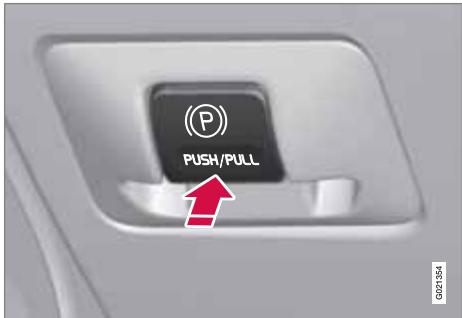

Frein de stationnement. 135

HomeLink* 138

04 Confort et plaisir de conduire

Navigation dans les menus et traitement des messages 144

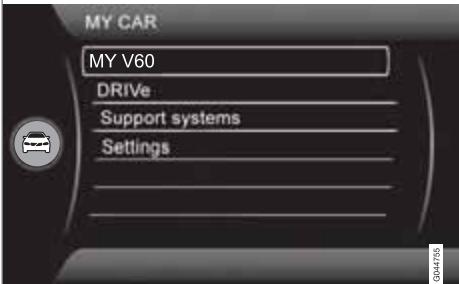

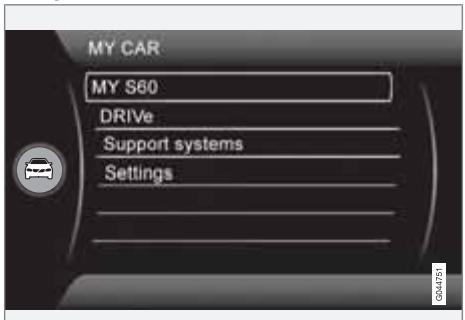

Menu MY CAR. 147

Commandes climatiques 153

Chauffe-moteur et chauffage d'habitacle alimentés au carburant* 163

Chauffage supplémentaire* 167

Ordinateur de bord. 168

DSTC - Système de contrôle de la stabilité et de la traction. 170

Adaptation des propriétés de conduite. 172

Régul. vitesse 173

Limiteur de vitesse 175

Régulateur adaptatif de vitesse et de distance ACC* 177

Contrôle de la distance* 188

City SafetyTM 191

Système d'anticipation de collision et de détection de piétons avec freinage automatique* 196

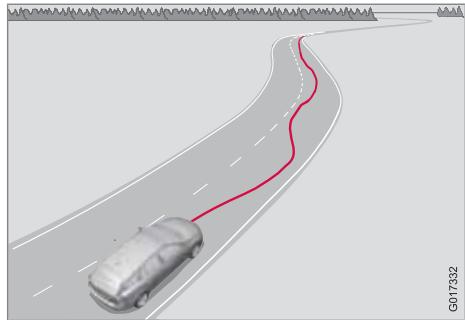

Système d'Alerte de Vigilance du conducteur (Driver Alert System) - DAC* 204

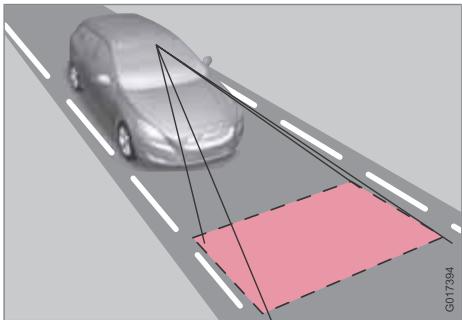

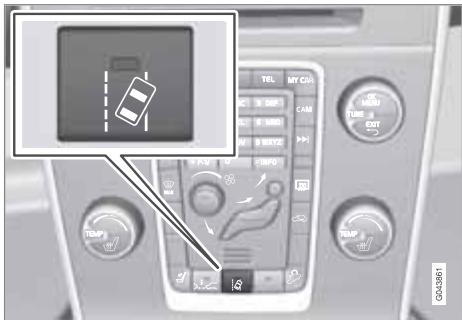

Système d'alerte de vigilance du conducteur Driver Alert System - LDW* 207

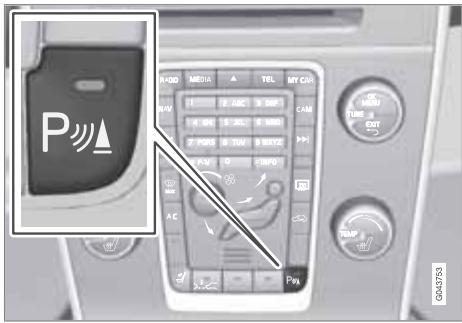

Caméra d'aide au stationnement* 213

BLIS - Système d'information angle mort. 217

Confort dans l'habitacle 221

05 Infotainment

Généralités concernant l'Infotainment.... 226 Démarrage rapide 228 Fonctions générales Infotainment. 233 Radio. 236 Lecteur multimédia 244 Source sonore externe via les entrées AUX/USB* 248 Média Bluetooth® 251 TV* 254 Télécommande* 258 Mains-libres Bluetooth® 260 Commande vocale* téléphone mobile.... 269 Navigation dans le menu Infotainment... 273

06 Pendant le voyage

Recommandations pour la conduite. 280 Ravitaillement 283 Carburant. 285 Chargement 289 Compartiments bagages 292 Conduite avec une remorque 295 Remorquage et transport 301

07 Roues et pneus

Généralités 306 Remplacement d'une roue 310 Pression des pneumatiques 313 Triangle de présignalisation et trousse de premier secours 314 Surveillance de la pression des pneus (TPMS) 315 Réparation provisoire de crevaison (TMK) 317

08 Entretien courant de la voiture et service

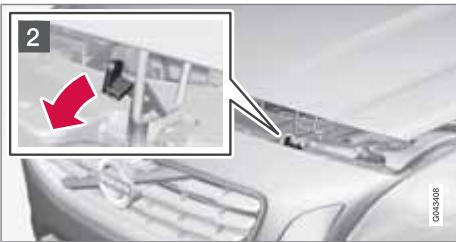

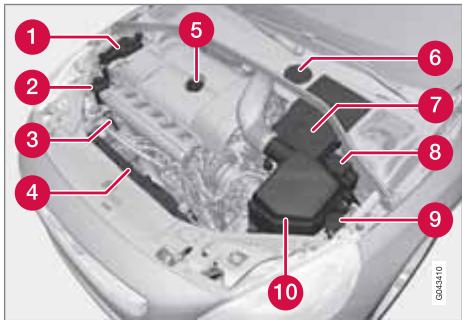

Compartment moteur 324 Ampoules. 332 Balai d'essuie-glace et liquide lave-glace 338 Batterie. 340 Fusibles. 344 Soins à la voiture 355

09 Caractéristiques

Désignations de type 364 Poids et cotes. 366 Caractéristiques du moteur 369 Huile moteur 370 Liquides et lubrifiants 372 Carburant 374 Roues et pneus, dimensions et pressions 377 Système électrique. 379 Homologation de type 380 Témoins à l'écran 392

10 Index alphabétique

Index alphabétique 396

Lire le manuel de conduite et d'entretien

La lecture du manuel de conduite et d'entretien est une bonne façon de faire connaissance avec votre nouvelle voiture, de préférence avant de prendre la route pour la première fois. Ceci vous donnera la possibilité de vous familiariser avec les nouvelles fonctions, d'apprendre à maîtriser la voiture dans des circonstances diverses, et d'utiliser au moins toutes les caractéristiques de la voiture. Nous vous demandons de lire attentivement les instructions contenues dans ce manuel.

Les spécifications, caractéristiques conceptuelles et les illustrations de ce manuel ne revêtent aucun caractère contractuel. Nous nous réservons le droit d'effectuer des modifications sans préavis.

Volvo Car Corporation

Option

Tous les types d'options/accessoires sont indiqués par un astérisque*.

En plus des équipements livrés en série, ce manuel décrit également les équipements optionnels (montés en usine) et certains accessoires (équipement supplémentaire).

Tous les équipements décrits dans le manuel de conduite et d'entretien ne sont pas présents dans toutes les voitures. Elles ont différents équipements en fonction des exigences des différents marchés et des réglementations locales et nationales.

En cas de doute sur les équipements de série ou en option/accessoires, Volvo recommande de demander conseil à un répartiteur Volvo/agréé.

Attention

Les textes ATTENTION indiquent un risque de blessures corporelles.

Important

Les textes IMPORTANT indiquent un risque de dommage matériel.

Les textes NOTE donnent des conseils qui facilitent l'utilisation de fonctions et de petits détails.

Note de bas de page

Le manuel de conduite et d'entretien contient des informations représentées sous la forme

d'une note de bas de page. Ces informations sont un ajustement au texte comportant le numéro de renvoi. Si la note de bas de page renvoie à un texte dans un tableau, des lettres sont utilisées à la place de chiffres.

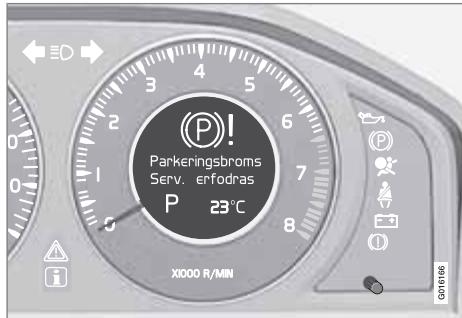

Messages texte

La voiture comprend des écrans qui affichent des messages texte. Ces messages sont indiqués dans le manuel de conduite et d'entretien par un texte un peu plus gros et en gris. Des exemples se trouvent dans les menus et les messages sur l'écran d'information (Réglages audio par exemple).

Autocollants

Différents types d'autocollants sont posés dans la voiture. Ils fournissent des informations importantes de façon claire et simple. Ces autocollants dans la voiture ont les niveaux d'alerte/information suivants.

Informations importantes

Risque de blessure

Des symboles ISO noirs sur fond d'avis de sécurité jaune, texte/image blanc sur fond de message noir. Sert à indiquer un danger imminent. Il y a risque de blessures graves ou danger de mort si l'avis de sécurité est ignoré.

Risque de dommages matériels

Des symboles ISO blancs et texte/image blanc sur fond d'avertissement et fond de message noir ou bleu. Sert à indiquer un danger imminent. Il y a risque de dommages matériels si l'avertissement est ignoré.

Informations

Symboles ISO blancs et texte/image blanc sur fond de message noir.

Les autocollants représentés dans le manuel de conduite et d'entretien peuvent être différents de ceux qui se trouvent dans la voiture. Le rôle de ces illustrations est d'indiquer à quoi les autocollants ressemblent et leur emplacement dans la voiture. Les informations relatives à votre voiture se trouvent sur chaque autocollant dans toute voiture.

Listes de produits

Les procédures, impliquant des mesures dans un certain ordre, sont numérotées dans le manuel de conduite et d'entretien.

1 Lorsqu'il existe une série d'illustrations pour une procédure pas-à-pas, chaque étape est numérotée pour correspondre à chaque illustration. Des listes de numérotées accompagnées de lettres peuvent apparaître avec des séries d'illustrations pour lesquelles l'ordre mutuel des instructions n'est pas pertinent. Les flèches apparaissent numérotées ou non et servent à illustrer un mouvement.

S'il n'y a aucune série d'illustrations pour une telle procédure, les étapes sont numérotées normalement.

Listes de positions

1 Des cercles rouges numérotés sont utilisés sur les vues d'ensemble illustrant différentes pièces. Le numéro renvoie à la liste de positions associée à l'illustration qui déscrit l'objet.

Listes de points

Lorsqu'une énumération est nécessaire dans le manuel, une liste de points est utilisée.

Example :

Liquide de refroidissement Huile moteur

Ce symbole est placé en bas à droite lorsque le chapitre continue sur la page suivante.

Enregistrement de données

Les systèmes de conduite et de sécurité de la voiture utilisent des ordinateurs qui commandent et partagent entre eux les informations concernant les fonctions de la voiture. Un ou plusieurs de ces ordinateurs peuvent eventuellement enregistrer des informations sur les systèmes qu'ils controlent lors de la conduite ordinaire, pendant une collision ou en cas d'incident. Les informations enregistrées pourront être utilisées par:

• Volvo Car Corporation
• Des ateliers d'entretien ou de réparation
• Les services de police ou d'autres autorités
• D'autres parties qui disposent du droit légal de prendre connaissance de ces informations ou toute autre personne ayant l'autorisation du contrôle d'y accéder.

Accessoires et équipement optionnel

Le branchement et l'installation inappropriés d'accessoires peuvent influer négativement sur l'électronique de la voiture. Certains accessoires ne fonctionnent que lorsque le logiciel adapté est installé dans le système informatique de la voiture. Volvo recommande de tous les jours prendre contact avec un atelier Volvo agréé avant d'installer un accessoire ayant un impact sur le système électrique.

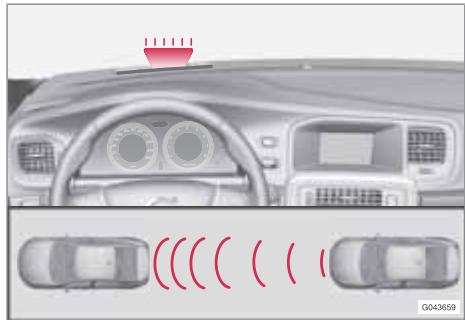

Capteur laser

Ce véhicule est équipé d'un capteur qui émet un faisceau laser. Il est absolument nécessaire de suivre les instructions fournies pour la manipulation du capteur laser.

Ces deux autocollants en anglais se trouvent sur l'unité du capteur laser :

INVISIBLE LASER RADIATION

L'autocollant supérieur de l'illustration décrit la classification du faisceau laser :

• Rayonnement laser - Ne regardez pas le faisceau laser avec un instrument optique - Produit laser de classe 1M. L'autocollant inférieur de l'illustration décrit les caractéristiques physiques du faisceau laser : IEC 60825-1:1993 + A2:2001. Répond aux normes FDA (Administration américaine de l'alimentation) concernant les produits laser, à l'exception des divergences selon "Laser Notice No. 50" du 26 juillet 2001.

Caractéristiques de rayonnement du capteur laser

Le tableau suivant indique les propriétés physiques du capteur laser.

Énergie d'impulsion maximale	2,64 μJ
Puisance moyenne maximale	45 mW
Longueur d'impulsion	33 ns
Divergence (horizontal x verti-cale)	28° × 12°

Attention

Si l'une des instructions ci-dessous n'est pas respectée, il y a risque de blessure aux yeux.

• Ne regardez jamais dans le capteur laser (qui émet un faisceau laser invisible) à une distance égale ou inférieure à 100 mm avec un dispositif grossissant comme une loupe, un microscope, un objectif ou tout autre instrument optique.
• Tout test, réparation, dépose, réglage et/ou remplacement de pièces du capteur laser ne peut être effectué que dans un atelier qualifié. Un atelier Volvo agréé est recommandé. Pour éviter toute exposition à un rayonnement dangereux, n'effectuez aucun réglage ou entretien que ceux indiqués ici.
• Le réparateur doit suivre des instructions d'atelier spécifiques développées pour le capteur laser.
• Ne déposez pas le capteur laser (ni les lentilles). Un capteur laser déposé correspond à la classe de laser 3B selon la norme IEC 60825-1. La classe de laser 3B est dangereuse pour les yeux et entraine donc un risque de blessures.
• Le contact du capteur laser doit être déconnecté avant sa dépose du pare-brise.
• Le capteur laser doit être installé sur le pare-brise avant de brancher son contact.
• Le capteur laser émet un faisceau laser lorsqu'la télécommande est en position II même si le moteur est à l'arrêt (voir page 84 pour les positions de clé).

Pour de plus amples informations concernant le capteur laser, voir page 191.

Informations sur internet

Sur www.volvocars.com, vous trouvez de plus amples informations concernant votre voiture.

La philosophie de volvo car en matière d'environnement

Le respect de l'environnement est l'une des valeurs essentielles de Volvo Car Corporation qui influencent toutes les activités de l'entreprise. Nous croyons aussi que nos clients partagent notre souci à l'égard de l'environnement.

Votre Volvo répond aux normes internationales les plus strictes et est fabriquée dans des usines parmi les plus écologiques et les plus économiques au monde. Volvo Car Corporation possède une certification ISO incluant la norme environnementale ISO 14001 couvrant toutes les usines et plusieurs de nos autres unités. Nous exigeons également de nos partenaires

qu'ils travaillent dans le respect de l'environnement.

Consommation de carburant

Les voitures Volvo ont une consommation de carburant compétente dans leur classe respective. Une consommation de carburant basse entraîne généralement de faibles émissions de gaz à effet de serre (dioxyde de carbone).

En tant que conducteur, vous avez la possibilité d'agir sur la consommation de carburant. Pour de plus amples informations, reportez-vous à la section Préservez l'environnement.

Système antipollution efficace

Votre Volvo a été conçue selon le concept de "Propreté intérieure et extérieure" qui signifie un air pur dans l'habitacle et une épuration des gaz très efficace. Dans de nombreux cas, les émissions de gaz d'échappement sont largement en-dessous des normes.

Un air pur dans l'habitacle

Un filtre d'habitacle empêche la pénétration de poussières et du pollen dans l'habitacle via la prise d'air.

Volvo et l'environnement

Un système de qualité de l'air sophistiqué, IAQS* (Interior Air Quality System) veille à ce que l'air entrant soit plus pur que l'air extérieur.

Ce système se compose d'un capteur électronique et d'un filtre à charbon. L'air entrant est contrôlé en permanence et si la teneur en gaz toxiques comme le monoxyde de carbone est trop élevé, la prise d'air est fermée. Une telle situation peut survenir dans une circulation dense, des embouteillages ou des tunnels par exemple.

La pénétration d'oxydes d'azote, d'ozone des couches basses et d'hydrocarbures est arrêtée par le filtre à charbon.

Normes sur les textiles

L'intérieur d'une Volvo est donc agréable et plaisant même pour les personnes allergiques et asthmatiques. Des efforts particuliers ont été faits pour sélectionner des matériaux favorables à l'environnement. Ils satisfont donc à la norme Oeko-Tex 100^1, ce qui représente un grand pas en avant pour un habitacle plus sain.

La certification Oeko-Tex englobe par exemple les ceintures de sécurité, les tapis et les tissus. Le cuir des garnitures est tanné par un procédé sans chrome en respectant la norme de certification.

Les ateliers volvo agréés et l'environnement

En entretenant votre voiture régulièrement, vous pouvez lui assurer une longue durée de vie et une faible consommation de carburant. De cette façon, vous contribuez à la protection de l'environnement. Lorsque vous confiez la réparation ou l'entretien de votre voiture à un atelier Volvo agréé, elle est intégrée à notre système. Volvo pose des conditions particulières pour la conception de ses ateliers pour éviter l'épandage et l'émission de produits polluants dans la nature. Notre personnel d'atelier a les connaissances et les outils garantissant une bonne protection de l'environnement.

Préservez l'environnement

Vous pouvez facilement contribuer à préserver l'environnement. Voici quelques conseils :

• Évitez le ralenti. Arrêtez le moteur en cas d'attente prolongée. Respectez la législation locale en vigueur.
• Conduisez de façon économique, anticipez. Suivez les indications du manuel de conduite et d'entretien pour l'entretien et la maintenance. Respectez les intervalles recommends dans le carnet d'entretien et de garantie.
• Si la voiture est équipée d'un ré , entraînant ainsi une réduction de la consommation et des émissions.
• Une vitesse élevée augmente considérablement la consommation puisque la résistance de l'air augmente. Un doublement de la vitesse entraîne un quadruplement de la résistance de l'air. Veillez à mettre au rebut d'une façon décente les déchets dangereux pour l'environnement, les batteries et l'huile par exemple. Demandez à un atelier en cas d'incertitude concernant la mise au rebut de ce type de déchet. Un atelier Volvo agréé est recommandé.

La prise en compte de ces conseils permet d'économiser votre argent et les ressources naturelles ainsi que d'allonger la durée de vie de la voiture. Vous trouvez d'autres conseils et des informations complémentaires en pages 280 et 375.

Recyclage

Un point important dans la contribution de Volvo pour l'environnement est l'effort apporté

Volvo et l'environnement

pour le recyclage de la voiture. La voiture est pratiquement entièrement recyclable. Nous demandons donc au dernier propriétaire de la voiture de prendre contact avec un réparateur/agréé pour obtenir les coordonnées d'un centre de recyclage agréé/certifié.

Le manuel de conduite et d'entretien et l'environnement

Le symbole FSC indique que la pâte à papier utilisée pour la production de cette production provient de forêts certifiées FSC ou d'autres sources contrôlées.

Ceintures de sécurité 18

Coussins gonflables 21

Activation/désactivation du coussin gonflable* 24

Coussins gonflables latéraux (coussins SIPS) 26

Rideau gonflable (IC) 28

WHIPS 29

Lorsque les systèmes se déclenchent 31

Mode de sécurité 32

Sécurité des enfants 33

SECURITÉ

Informations générales

Tout freinage peut avoir des conséquences graves si la ceinture de sécurité n'est pas attachée. Assurez-vous que tous les passagers portent leur ceinture de sécurité.

Pour une protection maximale, la ceinture de sécurité doit être correctement appliquée sur le corps. N'inclinez pas le dossier trop en arrière. La ceinture de sécurité est prévue pour protégérer un passager assis en position normale.

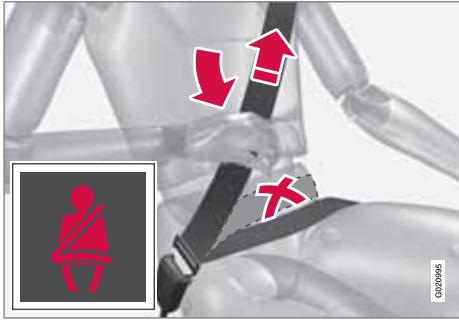

Pour attacher votre ceinture de sécurité

Tirez lentement la ceinture de sécurité et enfoncez la patte de verrouillage dans l'attache. Un déclic vous indique que la ceinture de sécurité est bien verrouillée.

Ceinture de sécurité correctement placée.

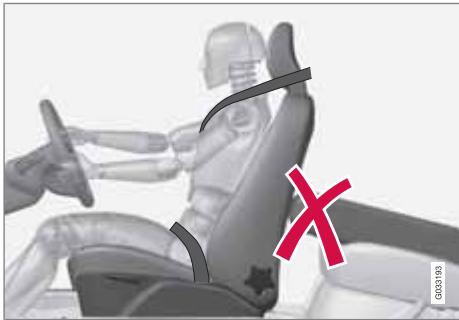

Ceinture de sécurité mal placée. La ceinture doit se trouver sur l'épaule.

Réglage en hauteur de la boucle coulissante de la ceinture de sécurité. Appuyez sur le bouton et déplacez la boucle coulissante en hauteur. Placez la boucle coulissante aussi haut que possible sans que la ceinture ne frotte sur la gorge.

Sur la banquette arrière, la patte de verrouillage n'est adaptée qu'à l'attache à laquelle elle est destinée 1.

Détacher la ceinture de sécurité

Appuyez sur le bouton rouge de l'attache et laissez la ceinture de sécurité s'enrouler. Si la ceinture de sécurité ne s'est pas entièrement rétractée, enroulez-la manuellement pour qu'elle ne pende pas.

L'enrouleur se bloque et la ceinture de sécurité ne peut être déroulée davantage dans les cas suivants :

Ceintures de sécurité

• si vous tirez trop rapidement sur la ceinture
• en cas de freinage ou d'accélération
• si la voiture est fortement inclinée.

n'utilisez pas de clips ou d'objets empêchant le positionnement correct de la ceinture de sécurité. assurez-vous que la ceinture de sécurité n'est pas vrillée ou coinçée - la sangle abdominale doit être placée sur la partie inférieure de l'abdomen - déroulez la sangle abdominale en tirant sur la sangle diagonale vers le haut sur l'épaule.

Attention

Les ceintures de sécurité et les coussins gonflables sont conçus pour fonctionner en association. Si une ceinture de sécurité n'est pas attachée ou si elle est utilisée incorrectement, le fonctionnement du coussin gonflable pourrait être altéré en cas de collision.

Attention

Chaque ceinture de sécurité est prévue pour une seule personne.

Attention

Ne modifiez ou ne réparez jamais vous-même les ceintures de sécurité. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Si une ceinture de sécurité a été soumise à une force importante, lors d'une collision par exemple, la ceinture de sécurité entière doit être remplacée. La ceinture de sécurité peut avoir perdu certaines de ses caractéristiques de protection, même si elle ne paraît pas avoir été endommagée. Faites également remplacer la ceinture de sécurité si elle est usée ou abîmée. La ceinture de sécurité de remplacement doit être homologuée et conçue pour être fixée dans la même position que la ceinture de sécurité d'origine.

Ceinture de sécurité et grossesse

La ceinture de sécurité doit toujours être utilisée pendant la grossesse. Mais il est important de l'utiliser correctement. La ceinture de sécurité doit se coller contre l'épaule et la partie diagonale doit se placer entre les seins et sur le côté du ventre.

La sangle basse de la ceinture de sécurité doit reposer bien à plat sur le côté des cuisses et le plus sous le ventre possible. Elle ne doit pas glisser et remonter sur le ventre. Elle ne doit pas être lâche mais suivre les lignes du corps. Vérifiez aussi qu'elle n'est pas torsadée.

Avec le déroulement de la grossesse, les conductrices enceintes doivent régler le siège et le volant de manière à avoir un contrôle complet de la voiture (ce qui signifie que le volant et les pédales doivent être facilement accessibles). Il

Ceintures de sécurité

convient de régler pour obtenir la distance maximale entre le ventre et le volant.

Témoin de ceinture de sécurité non bouclée

Un rappel lumineux et sonore incite les personnes qui n'ont pas bouclé leur ceinture de sécurité à le faire. Le rappel sonore dépend de la vitesse et parfois du temps. Le rappel lumineux est situé dans la console du plafond et dans le combiné d'instruments.

Les sièges infant ne sont pas pris en compte par le système de rappel de ceinture de sécurité non bouclée.

Banquette arrêt

Le système de témoin de ceinture de sécurité non bouclée de la banquette arrière assure deux fonctions partielles.

• Indiquer les ceintures de sécurité utilisées sur la banquette arrière. Un message apparait sur l'écran d'information lors de l'utilisation des ceintures de sécurité ou si l'une des portes arrière a été ouverte. Le message est automatiquement supprimé après environ 30 secondes de conduite ou en appuyant sur le bouton READ du levier de clignotants. Rappeler que l'une des ceintures de sécurité de la banquette arrière a été détachée pendant un trajet. Le rappel se manifeste par un message dans l'écran d'informations combiné à un signal sonore et lumineux. Le rappel est interrompu lorsque la ceinture de sécurité a été bouclée mais il peut aussi être supprimé en appuyant sur le bouton READ.

Le message sur l'écran d'information qui indique les ceintures de sécurité utilisées est toujours disponible. Pour visualiser les messages mémorisés, appuyez sur le bouton READ.

Certains marchés

Un rappel lumineux et sonore incite les personnes (conducteur et passagers) qui n'ont pas bouclé leur ceinture de sécurité à le faire. À basse vitesse, le rappel sonore retentit pendant les 6 premières secondes.

Tendeur de ceinture de sécurité

Toutes les ceintures de sécurité sont munies de tendeurs de ceinture. Ce mécanisme permet, lors d'un choc suffisant, de tendre la ceinture sur le corps. La ceinture de sécurité, de ce fait, retient le passager plus efficacement.

Attention

N'attachez jamais la ceinture de sécurité du passager dans la boucle du côté conducteur. Attachez toujours la ceinture de sécurité du bon côté. N'endommagez jamais les ceintures de sécurité et n'introduisez jamais de corps étrangers dans la boucle. Les ceintures de sécurité et les boucles risqueraient alors de ne pas remplir leur rôle correctement en cas de collision. Il y a risque de blessures graves.

Coussins gonflables

Témoin d'avertissement dans le combiné d'instruments

Le témoin d'avertissement s'allume dans le combiné d'instruments lorsque la télécommande est en position de contact II ou III. Le témoin s'éteint après environ 6 secondes si le système de coussins gonflables ne présente pas de panne.

Attention

Si le témoin d'advertissement des coussins gonflables reste allumé ou s'allume durant la conduite, cela signifie que les coussins gonflables ne fonctionnent pas correctement. Le témoin indique une panne du système de ceintures de sécurité, du système IC ou une autre panne dans le système. Volvo recommende de prendre immédiatement contact avec un atelier Volvo/agréé.

Pour accompagner le témoin d'alerte, un message peut s'afficher sur l'écran d'informations le cas échéant. Si le témoin d'alerte est hors d'utilisation, le triangle de signalisation s'allume et Airbag SRS Répar demandée ou Airbag SRS Répar urgente apparait sur l'écran d'informations. Volvo recommande de prendre contact avec un atelier Volvo/agréé au plus vite.

Système de coussin gonflable (SRS - Airbag)

Système de coussin gonflable, voiture avec conduite à gauche.

Système de coussin gonflable, voiture avec conduite à droite.

Coussins gonflables

Le système se compose de coussins gonflables et de capteurs. Lors d'une collision suffisamment violente, les capteurs réagissent et le(s) coussin(s) gonflable(s) se gonfle(nt), ce qui dégage de la chaleur. Pour amortir l'impact contre le coussin gonflé, ce dernier commence à se dégonfler immédiatement. Dans le même temps, il se dégage un peu de fumée dans l'habitacle, ce qui est tout à fait normal. Le processus complet de gonflage et de dégonflage dure quelques dixièmes de secondes.

Attention

Volvo recommande de prendre contact avec un atelier Volvo agréé pour toute réparation. Une intervention incorporée dans le système de coussins gonflables peut provoquer un dysfonctionnement, avec pour suites des blessures graves.

Les capteurs réagissent différemment selon le déroulement de la collision ou selon que la ceinture de sécurité côté conducteur ou passager avant est utilisée ou non.

Certaines collisions déclenchent donc l'activation d'un seul coussin gonflable (ou aucun). Le système de coussins gonflables détecte les forces de collision auxquelles la voiture est soumise et adapte le déclenchement d'un ou plusieurs coussins gonflables.

La capacité du coussin gonflable est aussi adaptée à la violence de la collision.

Coussin gonflable du côté conducteur

En complément des ceintures de sécurité, la voiture est équipée d'un coussin gonflable du côté conducteur. Il est fixé au centre du volant. Le volant porte l'inscription AIRBAG.

Attention

Les ceintures de sécurité et les coussins gonflables sont conçus pour fonctionner en association. Si une ceinture de sécurité n'est pas attachée ou si elle est utilisée incorrectement, le fonctionnement du coussin gonflable pourrait être altéré en cas de collision.

Coussin gonflable du côté passager

En complément des ceintures de sécurité, la voiture est équipée d'un coussin gonflable du côté passager. Il est plié dans un compartiment situé au-dessus de la boîte à gants. Le panneau porte l'inscription AIRBAG.

Attention

Pour réduire le risque de blessures au moment du déploiement du coussin gonflable, les passagers doivent être assis aussi droits que possible avec les pieds au plancher et le dos contre le dossier. Les ceintures de sécurité doivent être attachées.

Attention

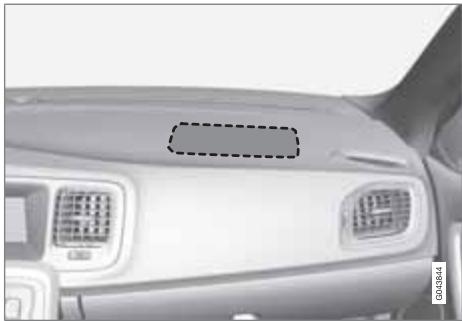

Ne placez aucun objet devant ou sur le tableau de bord à l'endroit du coussin passager.

Attention

Ne placez jamais un enfant dans un siège enfant ou un coussin relevateur sur le siège avant si le coussin gonflable (airbag) est activé.

Ne laissez jamais personne debout ou assis devant le siège passager.

Les personnes dont la taille est inférieure à 140 cm ne doivent en aucun cas s'asseoir sur le siège passager avant lorsque le coussin gonflable (airbag) est activé.

Si les conseils ci-dessus ne sont pas suivis, la vie des personnes concernées peut être mise en danger.

Informations générales

Le coussin gonflable du côté passager peut être désactivé si la voiture est équipée du système PACOS (Passenger Airbag Cut Off Switch). Pour de plus amples informations sur l'activation/désactivation, reportez-vous au paragraph Activation/désactivation.

Désactivation avec la clé/commutateur

Le commutateur du coussin gonflable de la place passager (PACOS) est placé sur le côté du tableau de bord, côté passager. Il est accessible lorsque la porte est ouverte (voir le chapitre suivant, Activation/désactivation ci-dessous).

Vérifiez que l'interrupteur se trouve dans la position souhaitée. Volvo recommande l'utilisation de la lame de clé de la télécommande pour modifier sa position.

Pour de plus amples informations concernant la lame de clé, voir page 52.

Attention

Si les conseils ci-dessus ne sont pas suivis, la vie des passagers peut être mise en danger.

Attention

Si la voiture est équipée d'un coussin gonfable du côté passager avant mais pas d'un commutateur PACOS (Passenger Airbag Cut Off Switch), le coussin gonfable est activé en permanence.

Attention

Ne placez jamais un siège enfant ou un rehausseur sur le siège passager avant si le coussin gonflable est activé et si le symbole

sur le plafonnier est allumé. Si ces conseils ne sont pas suivis, la vie de l'enfant peut être mise en danger.

Attention

Ne laissez jamais personne s'asseoir sur le siège passager si le message sur le plafonnier (voir page 25) indique que le coussin gonflable est désactivé et si le témoin d'advertissement du système d'airbag est allumé sur le combiné d'instruments. Ceci indique une panne grave. Consultez immédiatement un atelier. Volvo commande de prendre contact avec un atelier Volvo/agréé.

Emplacement du commutateur.

A Le coussin gonflable est activé. Lorsque le commutateur est dans cette position, un passager d'une taille supérieure à 140 cm peut s'asseoir dans le siège passager avant. N'y placez jamais un enfant dans un siège enfant ou sur un coussin rehausseur.

Coussin gonflable désactivé. Lorsque le commutateur est dans cette position, un siège enfant ou un coussin rehausseur peut être placé sur le siège passager avant. Un passager d'une taille supérieure à 140 cm ne peut toutefois pas s'y asseoir.

Attention

Coussin gonflable activé (place passager):

Ne placez jamais un siège enfant ou un rehausseur sur le siège passager avant si le coussin gonflable est activé. Ceci concerne toutes les personnes dont la taille est inférieure à 140 cm.

Coussin gonflable désactivé (place passager):

Les personnes dont la taille est supérieure à 140 cm ne doivent en aucun cas s'asseoir sur le siège passager avant lorsque le coussin gonflable est désactivé.

Si les conseils ci-dessus ne sont pas suivis, la vie des passagers peut être mise en danger.

Messages

Indication de coussin gonflable pour passager avant désactivé.

Un message texte et un témoin sur le plafonnier indiquent que le coussin gonflable du côté passager avant est désactivé (voir illustration précédente).

Indication de coussin gonflable pour passager avant activé.

Un témoin d'avertissement sur le plafonnier indique que le coussin gonflable de la place passager avant est activé (voir illustration précédente).

Lorsque la télécommande est mise en position de contact II ou III, le témoin d'avertissement de coussin gonflable s'allume sur le combiné d'instruments pendant environ 6 secondes (voir page 21).

L'indication sur le plafonnier s'allume alors et indique le statut du coussin gonflable de la place passager. Pour de plus amples informations sur les différentes positions de contact, voir page 84.

Coussins gonflables latéraux (coussins SIPS)

Coussin gonflable latéral

En cas de collision latérale, le SIPS (Side Impact Protection System) répartit une grande partie de l'impact de la collision dans les longerons, les montants, le plancher, le toit et les autres éléments de la carrosserie. Les coussins gonflables latéraux, du côté conducteur et du côté passager, protègent la cage thoracique et les hanches et sont des éléments importants du système SIPS.

Le système SIPS se compose de deux parties principales : des coussins gonflables latéraux et des capteurs. Les coussins gonflables latéraux sont intégrés dans les cadres des dos-siers des sièges avant.

Attention

• Volvo recommande de confier la réparation exclusivement à un atelier Volvo agréé. Une intervention incorrecte dans le système SIPS peut provoquer un dysfonctionnement, avec pour suites des blessures graves.
• Ne placez aucun objet dans l'espace compris entre le côté du siège avant et le panneau de portière. En effet, cet espace peut être nécessaire au bon déploiement du coussin gonfable latéral.
• Volvo recommande de n'utiliser que des garnitures de siège homologuées par Volvo. D'autres garnitures pourraient nuir au fonctionnement des coussins gonflables latéraux. Le coussin gonfable latéral est un complément à la ceinture de sécurité. Utilisez toujours la ceinture de sécurité.

Siège infant et coussin gonflable latéral

Le coussin gonflable l'étal n'a pas d'effet négatif sur la protection offerte par les sièges pour infant et les coussins rehausseurs.

Un siège pour enfant/ coussin rehausser ne peut être placé sur le siège avant à condition que la

voiture ne soit pas équipée d'un coussin gonflable activé 1 du côté passager.

Emplacement

Place conducteur, voiture avec conduite à gauche.

Coussins gonflables latéraux (coussins SIPS)

Place passager, voiture avec conduite à gauche.

Le système SIPS se compose de coussins gonflables latéraux et de capteurs. Lors d'une force collision, les capteurs réagissent et le coussin gonflable latéral se gonfle. Celui-ci se déploie entre le passager et le panneau de portière, amortissant ainsi le choc au moment de l'impact. Le coussin gonflable se dégonfle aussitôt après l'impact. En règle générale, le coussin gonflable latéral se gonfle uniquement du côté de la collision.

Rideau gonflable (IC)

Propriétés

Le rideau gonflable IC (Inflatable Curtain) fait partie des systèmes de coussins gonflables et SIPS. Le rideau gonflable est dissimulé dans la garniture de plafond des deux côtés de la voiture et il protège les occupants des places extérieures. Lors d'une forte collision, les capteurs réagissent et le rideau gonflable se gonfle. Le rideau gonflable a été conçu pour empêcher la tête du conducteur et des passagers de heurter l'intérieur de la voiture en cas de collision.

Attention

Ne suspendez ni ne fixez jamais d'objets lourds aux poignées du toit. Le crochet n'est destiné qu'à des vêtements légers (et non à des objets durs comme des parapluies par exemple).

Ne vissez ni ne montez jamais quoi que ce soit dans la garniture du pavillon, dans les montants de portières ni dans les panneaux latéraux. La protection offerte pourrait alors être compromise. Volvo recommande de n'utiliser que des pièces Volvo d'origine homologuées à ces endroits précis.

Attention

La voiture ne doit pas être chargée à plus de 50 mm au-dessus du bord supérieur des vitres des portes. Sinon, la protection des rideaux gonflables dissimulés dans le ciel de toit de la voiture risque de ne pas jouer son rôle.

Attention

Le rideau gonflable est un complément à la ceinture de sécurité.

Utilisez toujours la ceinture de sécurité.

Protection contre le coup du lapin - WHIPS

Le système WHIPS (Whiplash Protection System) est constitué de dossiers absorbeurs d'énergie et d'appuie-tête spécifique intégrés dans les deux sièges avant. Le système est activé en cas de collision par l'arrière en prenant en compte l'angle de la collision, la vitesse et les caractéristiques de l'autre véhicule.

Attention

Le système WHIPS est un complément à la ceinture de sécurité. Utilisez toujours la ceinture de sécurité.

Propriétés des sièges

Lorsque le système WHIPS est activé, les dossiers des sièges avant se déplacent vers l'arrière de façon à modifier la position du conducteur et des passagers avant. Cela diminue les risques de blessures dues au coup du lapin.

Attention

Ne modifiez ou ne réparez jamais vous-même les sièges ou le système WHIPS. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Le système WHIPS et siège enfant/ coussin rehausseur

Le système WHIPS n'a pas d'effet négatif sur la protection offerte par les sièges pour infant et les coussins rehausseurs.

Position d'assise correcte

Pour une protection optimale, le conducteur et le passager avant doivent être assis au centre de leur siège tout en maintenant une faible distance entre leur tête et l'appuie-tête.

Né gênez pas le fonctionnement du système WHIPS

Ne placez jamais d'objets sur le plancher derrière les sièges conducteur et passager qui pourrait générer le fonctionnement du système WHIPS.

Attention

Évitez d'entreposer des boîtes ou des objets entre le coussin d'assise d'un siège arrière et le dossier d'un siège avant. Assurez-vous de ne pas empêcher le bon fonctionnement du système WHIPS.

Ne placez jamais d'objets sur la banquette arrière qui pourrait gêner le fonctionnement du système WHIPS.

Attention

Si un dossier de la banquette est rabattu, le siège avant situé en face devra être avancé afin de ne pas entrer en contact avec le dossier abaissé.

Attention

Si le siège a été soumis à une très forte contrainte, lors d'une collision par l'arrière par exemple, le système WHIPS doit être vérifié. Volvo recommande de la faire contrôler par un atelier Volvo/agréé.

Le système WHIPS peut avoir perdu certaines de ses caractéristiques de protection, même si le siège ne pourrait pas avoir été endommagé.

Volvo commande de prendre contact avec un atelier Volvo agréé pour faire contrôler le système, même après une collision arrière légère.

Lorsque les systèmes se déclenchent

Lorsque les systèmes se déclenchent

Système	Est activé
Tendeur de ceinture de sécurité, sièges avant	En cas de retournement, de collision frontale et/ou latérale et/ou par l'arrête
Tendeur de ceinture de sécurité, places arrrière	En cas de retournement et de collision frontale
Coussins gon-flibles SRS	En cas de collision fron-taleA
Coussins gon-flibles latéraux SIPS	En cas de collision laté-rale
Rideau gonfl ble (IC)	En cas de collision laté-rale, de retournement et de collision frontale si l'impact n'est pas exact-tempent par l'avant
Protection contre le coup du lapin WHIPS	En cas de collision par l'arrête

La voiture peut être très fortement déformée lors d'une collision sans que les airbags ne se déclenchent. Certains facteurs comme le poids et la résistance de l'objet impliqué

Dans la collision, la vitesse de la voiture, l'angle de collision agissant sur l'activation des différents systèmes de sécurité.

Si les airbags se sont déployés, voici ce que nous vous recommendons :

• Faites remorquer la voiture. Volvo recommande de la faire remorquer à un atelier Volvo agréé. Ne roulez pas avec des airbags déployés.
• Volvo recommande de confier le remplacement des composants des systèmes de sécurité de la voiture à un atelier Volvo agréé.
• Consultez toujours un médecin.

L'activation des systèmes SRS, SIPs, IC et de ceintures de sécurité n'a lieu qu'une seule fois lors d'une collision.

Attention

Le module de commande du système airbag est placé dans la console centrale. Si la console centrale a été inondée, débranchez les câbles de la batterie. N'essayez pas de faire démarrer la voiture car les coussins gonflables pourraient se déployer. Faites remarquer la voiture. Volvo recommande de la faire remarquer à un atelier Volvo agréé.

Attention

Ne roulez jamais avec des coussins gonflables déployés. Ils génent la conduite du véhicule. D'autres systèmes pourraient être endommagés. La fumée et la poussière qui se sont formées durant le déclenchement des coussins gonflables peuvent donner lieu à des irritations/lésons cutanées et oculaires. En cas de désagréments, rincez à l'eau froide. La grande vitesse à laquelle les coussins gonflables se déploient peut induire des brûlures dues aux frottements du matériel avec la peau.

Conduite de la voiture après un accident

Si la voiture a été impliquée dans un accident, le texte Mode sécurité Voir manuel peut apparaître sur l'écran d'information. Cela signifie que les fonctions de la voiture ont été réduites. Le mode sécurité est une protection qui prend effet lorsque l'accident peut avoir endommagé une fonction importante de la voiture, par exemple des conduites de carburant, les capteurs de l'un des systèmes de sécurité ou le système de freinage.

Tentative de démarrage de la voiture

Contrôlez d'abord qu'il n'y a aucune fuite de carburant. Il ne doit y avoir aucune odeur de carburant.

Si tout vous paraît normal et après avoir contrôlé l'absence de fuite de carburant éventuelle, vous pouvez tenter de démarrer la voiture.

Sortez la télécommande et ouvrez la porte conducteur. Si un message apparait indiquant que le contact est mis, appuyez sur le bouton de demarrage. Fermez la porte et remettez la télécommande. L'électronique du véhicule se réinitialise alors. Essayez ensuite de démarrer le véhicule.

Si le message Mode sécurité Voir manuel est toujours affiché à l'écran, ne conduisez pas la voiture et ne la remorquez pas non plus. Faites appel à un dépanneur. Des dommages cachés peuvent rendre la voiture impossible à manœuvrer, même si la voiture semble apte à être conduite.

Déplacement de la voiture

Si Normal mode s'affiche une fois que le Mode sécurité Voir manuel a été réinitialisé, vous pouvez déplacer la voiture prudemment et la garer en lieu sûr. Ne déplacez pas la voiture plus que nécessaire.

Attention

Ne tentez jamais de réparer la voiture vous-même ou de réinitialiser les systèmes électroniques lorsqu'elle a été en mode sécurité. Ceci pourrait entrainer des blessures ou un dysfonctionnement de la voiture. Volvo recommende de faire vérifier et réparer votre voiture par un atelier Volvo agréé lorsque le texte Mode sécurité Voir manuel a été affché.

Attention

Ne tentez en aucun cas de démarrer la voiture en cas d'odeur de carburant lorsqu'un message Mode sécurité est affiché. Quittez immédiatement la voiture.

Attention

Lorsque la voiture est mise en mode sécurité, elle ne doit pas être remorquée. Elle doit alors être transportée. Volvo recommande de la faire remorquer à un atelier Volvo/agréé.

Sécurité des enfants

Volvo recommande que les enfants soient installés dans un siège dos à la route le plus longtemps possible, jusqu'à au moins 3-4 ans, puis, dans un siège/sur un coussin rehausseur face à la route jusqu'à 10 ans.

La position de l'enfant dans la voiture et l'équipement nécessaire à sa sécurité sont dictés par son poids et sa taille. Pour plus d'informations, voir page 35.

Les réglementations concernant la place des enfants dans la voiture varient d'un pays à l'autre. Vérifiez les réglementations qui s'appliquent dans votre cas.

Les enfants, quels que soient leur âge et leur taille, doivent toujours être attachés correctement dans la voiture. Ne laissez jamais un enfant voyager sur les genoux d'un passager.

Volvo dispose de l'équipement pour la sécurité des enfants (sièges infant, coussins rehausseurs et dispositifs de fixation) conçus spécifiquement pour votre voiture. En utilisant les équipements pour la sécurité des enfants de Volvo, vous disposez des conditions optimales

pour la sécurité de votre enfant et vous assurer la compatibilité et la simplicité d'utilisation de l'équipement.

Si vous avez des questions concernant l'installation d'articles pour la sécurité des enfants, contactez le fabricant pour obtenir des instructions précises.

Sièges enfants Les sièges infant et les coussins gonflables ne sont pas compatibles.

Si vous utilisez des équipements de sécurité pour les enfants, il est important de suivre le mode d'emploi fourni.

Ne placez pas les sangles de fixation du siège enfant dans le rail de réglage en longueur du siège, au niveau des ressorts, des glissières ou des longerons situés sous le siège. Les bords saillants peuvent endommager les sangles de fixation.

Consultez les instructions de montage du siège infant pour une installation correcte.

Placement des sièges infant

Il est possible de placer :

• un siège enfant/ coussin rehaussé, à condition que le coussin gonflable côté passager soit désactivé.
• un ou plusieurs siège(s) enfant/ coussin(s) rehauser(s) sur la banquette arrière.

Placez toujours les sièges infant/ coussins rehausseurs sur la banquette arrière si le coussin gonflable du siège passager est activé. Si le coussin gonflable se déploie avec un infant assis sur le siège passager, l'enfant risque d'être gravement blessé.

Attention

Ne placez jamais un siège enfant ni un rehausseur sur le siège passager avant si le coussin gonflable (SRS) est activé.

Les personnes dont la taille est inférieure à 140 cm ne doivent en aucun cas s'asseoir sur le siège passager avant lorsque le coussin gonflable (SRS) est activé.

Si les conseils ci-dessus ne sont pas suivis, la vie des personnes concernées peut être mise en danger.

Attention

Les sièges infant/coussin avec arceau en acier ou de toute autre construction pouvant appuyer sur le bouton d'ouverture de la ceinture de sécurité ne doit pas être utilisés puisqu'ils pourraient involontairement déverrouiller la ceinture de sécurité.

Ne laissez pas la partie supérieure du siège enfant reposer contre le pare-brise.

Autocollant coussin gonflable

Autocollant placé sur le côté du tableau de bord du côté passager, reportez-vous à l'illustration de la page 24.

Sécurité des enfants

Sièges infantiles recommandés 2

Poids	Siège avant (avec coussin gonflable désactivé)	Place extérieure de la banquette arrêté	Place centrale de la ban-lette arrêté
Groupe 0 maxi 10 kgGroupe 0+ maxi 13 kg	Siège bébé Volvo (Volvo Infant Seat) - siège enfant dos à la route fixé avec le système de fixation ISOFIX. Pour une installation correcte, cette méthode requiert un support ISOFIX*.L : homologation de type : E5 04301146.	Siège bébé Volvo (Volvo Infant Seat) - siège enfant dos à la route fixé avec le système de fixation ISOFIX.L : homologation de type : E5 04301146.
	Siège bébé Volvo (Volvo Infant Seat) - siège enfant dos à la route fixé avec la ceinture de sécurité de la voiture.U : homologation de type : E1 04301146.	Siège bébé Volvo (Volvo Infant Seat) - siège enfant dos à la route fixé avec la ceinture de sécurité de la voiture.U : homologation de type : E1 04301146.	Siège bébé Volvo (Volvo Infant Seat) - siège enfant dos à la route fixé avec la ceinture de sécurité de la voiture.U : homologation de type : E1 04301146.
	U : sièges infant universellement homologués.	U : sièges infant universellement homologués.	U : sièges infant universellement homologués.
Groupe 19–18 kg	Siège enfant dos à la route/reversible (Volvo Convertible Child Seat) - siège enfant dos à la route fixé avec la ceinture de sécurité et une sangle.L : homologation de type : E5 04192.	Siège enfant dos à la route/reversible (Volvo Convertible Child Seat) - siège enfant dos à la route fixé avec la ceinture de sécurité et une sangle.L : homologation de type : E5 04192.
	U : sièges enfant universellement homologués.	U : sièges enfant universellement homologués.	U : sièges enfant universellement homologués.

Sécurité des enfants

Poids	Siège avant (avec coussin gonflable désactivé)	Place extérieure de la banquette arrêté	Place centrale de la ban-lette arrêté
Groupe 215 - 25 kg	Siège infant dos à la route/reversible (Volvo Convertible Child Seat) - siège infant dos à la route fixé avec la ceinture de sécurité et une sangleL : homologation de type : E5 04192.	Siège infant dos à la route/reversible (Volvo Convertible Child Seat) - siège infant dos à la route fixé avec la ceinture de sécurité et une sangleL : homologation de type : E5 04192.
	Siège infant dos à la route/reversible (Volvo Convertible Child Seat) - siège infant face à la route fixé avec la ceinture de sécurité.L : homologation de type : E5 04191.	Siège infant dos à la route/reversible (Volvo Convertible Child Seat) - siège infant face à la route fixé avec la ceinture de sécurité.L : homologation de type : E5 04191.	Siège infant dos à la route/reversible (Volvo Convertible Child Seat) - siège infant face à la route fixé avec la ceinture de sécurité.L : homologation de type : E5 0191.

Sécurité des enfants

Poids	Siège avant (avec coussin gonflable désactivé)	Place extérieure de la banquette arrêté	Place centrale de la ban-lette arrêté
Groupe 2/315–36 kg	Coussin rehausseur Volvo avec dossier (Volvo Booster Seat with backrest).UF : homologation de type : E1 04301169.	Coussin rehausseur Volvo avec dossier (Volvo Booster Seat with backrest).UF : homologation de type : E1 04301169.	Coussin rehausseur Volvo avec dossier (Volvo Booster Seat with backrest).UF : homologation de type : E1 04301169.
	Coussin rehausseur avec ou sans dossier (Booster Cushion with and without backrest).UF : homologation de type : E5 03139.	Coussin rehausseur avec ou sans dossier (Booster Cushion with and without backrest).UF : homologation de type : E5 03139.	Coussin rehausseur avec ou sans dossier (Booster Cushion with and without backrest).UF : homologation de type : E5 03139.
		Coussin rehausseur intégré (Integrated Booster Cushion) – disponible comme option installée en usine.B : homologation de type : E5 04189

L: convient aux sièges infant particuliers. Ces sièges infant peuvent être destinés à un modèle particulier de voiture ou à des catégories limitées ou semi universelles. U: convient aux sièges infant universellement homologués de cette catégorie de poids. UF: convient aux sièges infant face à la route universellement homologués de cette catégorie de poids. B: sièges infant intégrés homologués pour cette catégorie de poids.

Coussins rehausseurs 2 niveaux intégrés*

Placement correct, la ceinture doit être placée sur l'épaule.

Placement incorrect, l'appuie-tête doit être réglé à la même hauteur que la tête et la ceinture ne doit pas se trouver sous le niveau de l'épaule.

Les coussins rehausseurs sont spécialement conçus pour offrir une sécurité satisfaisante. Combinés aux ceintures de sécurité, ils sont homologués pour les enfants dont le poids est compris entre 15 et 36 kg et dont la taille est supérieure à 95 cm.

Avant tout voyage, contrôle que :

• le coussin rehausseur 2 niveaux intégré est correctement réglé (voir tableau ci-dessous) et verrouillé
• la ceinture de sécurité est en contact étroit avec le corps de l'enfant et qu'elle ne flotte ni ne vrille
• La ceinture de sécurité ne se trouve pas sur le cou de l'enfant ni en dessous du niveau de l'épaule (voir illustrations précédentes)
• la sangle abdominale de la ceinture de sécurité est placée suffisamment bas, c'est-à-dire au-dessus du bassin pour une protection optimale.

	Niveau 1	Niveau 2
Poids	22 - 36 kg	15 - 25 kg

Rabattement du coussin rehausseur 2 niveaux

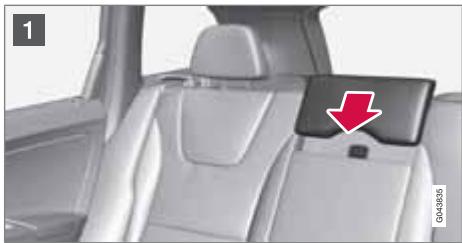

Niveau 1

1. Tirez la poignée vers l'avant et vers le haut pour libérer le coussin rehausseur.

Sécurité des enfants

2 Poussez le coussin rehausseur vers l'arrière pour le verrouiller.

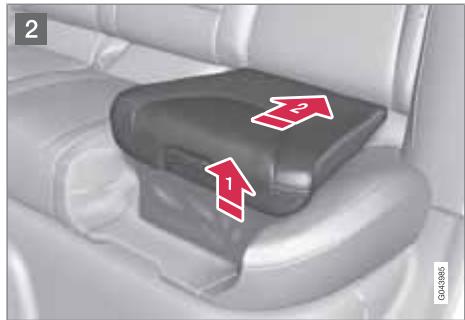

Niveau 2

1 Commencez par le niveau inférieur. Appuyez sur le bouton.

Levez le bord avant du coussin rehausseur et poussez-le vers l'arrière contre le dossier pour le verrouiller.

Attention

Volvo recommande que toute réparation ou tout remplacement soit exclusivement confié à un atelier Volvo agréé. N'effectuez aucune modification ni ajout au coussin relevateur. Si un coussin relevateur a été soumis à une force importante, lors d'une collision par exemple, le coussin entier doit être remplacé. Même si le coussin relevateur ne semble pas endommagé, il peut avoir perdu certaines de ses caractéristiques de protection. Le coussin relevateur doit aussi être remplacé s'il est très usé.

Il n'est pas possible de régler le coussin rehausseur du niveau 2 au niveau 1. Il doit d'abord être initialisé en rabattant complètement le coussin d'assise. Consultez la section Abaissement du coussin rehausseur 2 niveaux ci-dessous.

Abaisement du coussin rehausseur 2 niveaux

Le rabattement peut s'effectuer depuis les 2 niveaux jusqu'au rabattement complet dans le

coussin. Il n'est toutefois pas possible de passer le coussin rehaussé sur sa position supérieure à sa position inférieure.

1 Tirez la poignée vers l'avant pour libérer le coussin.

Sécurité des enfants

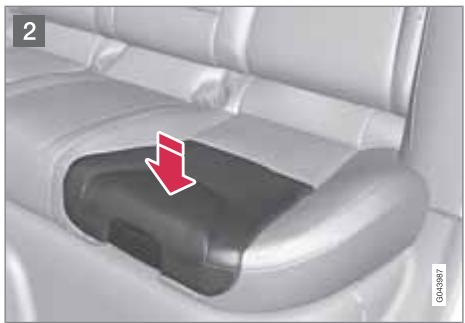

2. Appuyez vers le bas avec la main au milieu du coussin pour le verrouiller.

Attention

Le non-respect des instructions concernant le coussin rehausser 2 niveaux peut entraîner de graves blessures à l'enfant en cas d'accident.

Important

Vérifiez qu'aucun objet (jouet par exemple) n'a été laissé dans l'espace sous le coussin avant de l'abaisser.

Pour le rabattement du dossier arrêté, le coussin rehausseur doit d'abord être abaisse.

Verrouillage de sécurité infant, portes arrière

Les commandes des lève-vitres des portes arrière et les poignées des portes arrière peuvent être verrouillées pour empêcher leur actionnement de l'intérieur. Pour plus d'informations, voir page 67.

Le système de fixation ISOFIX pour sièges infantiles

Les points de fixation du système ISOFIX sont dissimulés dans la partie inférieure du dossier de la banquette arrière, aux places extérieures.

L'emplacement des points de fixation est indiqué par des symboles sur la garniture du dossier (voir l'illustration précédente).

Pour accéder aux points de fixation, appuyez sur le coussin d'assise.

Le système de fixation ISOFIX est un accessoire pour le siège passager.

Suivez toujours les instructions de montage du fabricant pour fixer un siège infant aux points de fixation ISOFIX.

Catégories de taille

Les sièges enfants sont de tailles différentes - les voitures ont des tailles différentes. Par conséquent, tous les sièges enfants ne sont pas adaptés à toutes les places de tous les modèles des voitures.

Pour les sièges infant avec système de fixation ISOFIX, une classification de taille a été établie pour aider les utilisateurs à choisir le bon siège infant (voir le tableau suivant).

Catégorie de tallée	Description
A	Pleine tallie, siège infant face à la route
B	Taille réduite (ou 1), siège infant face à la route
B1	Taille réduite (ou 2), siège infant face à la route
C	Pleine tallie, siège infant dos à la route

Description

Taille réduite, siège infant dos à la route

Siège bébé dos à la route

Description

Siège bébé en travers, gauche

Siège bébé en travers, droite

Attention

Ne placez jamais un enfant sur la place passager si la voiture est équipée d'un coussin gonflable activé.

Si un siège enfant ISOFIX n'entre dans aucune catégorie de taille, le modèle de la voiture doit se trouver dans la liste indiquée pour le siège enfant.

Volvo recommande de prendre contact avec un répartiteur Volvo/agréé qui vous conseillera sur les sièges infant ISOFIX préconisés par Volvo.

Types de sièges infant ISOFIX

Type de siège infant	Poids	Catégoriede taille	Places passager pour installation ISOFIX d'un siège infant
			Siège avant	Place extérieure de la ban-quette arrête
Siège bêbé en travers	maxi 10 kg	F	X	X
		G	X	X
Siège bêbé dos à la route	maxi 10 kg	E	X	OK(IL)

Sécurité des enfants

Type de siège infant	Poids	Catégorieie de taille	Places passager pour installation ISOFIX d'un siège infant
			Siège avant	Place extérieure de la ban-quette arrête
Siège bébé dos à la route	maxi 13 kg	E	X	OK(IL)
		D	X	OK(IL)
		C	X	OK(IL)
Siège bébé dos à la route	9-18 kg	D	X	OK(IL)
		C	X	OK(IL)

Sécurité des enfants

Type de siège infant	Poids	Catégoriede taille	Places passager pour installation ISOFIX d'un siège infant
			Siège avant	Place extérieure de la ban-lette arrête
Siège infant face à la route	9–18 kg	B	X	OKA(IUF)
		B1	X	OKA(IUF)
		A	X	OKA(IUF)
X: la position ISOFIX ne convient pas à un siège infant ISOFIX de cette catégorie de poids et/ou de taille.IL: convient aux sièges infant ISOFIX particuliers. Ces sièges infant peuvent être destinés à un modèle particulier de voiture ou à des catégories limitées ou semi universelles.IUF: convient aux sièges infant ISOFIX face à la route universellement homologués de cette catégorie de poids.

A Volvo recommande un siège enfant dos à la route pour ce groupe.

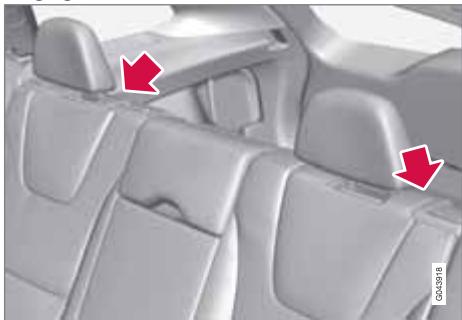

Points de fixation supérieure pour sièges infantiles

La voiture est équipée de points de fixation supérieurs pour certains modèles de sièges infant face à la route. Ces points de fixation sont placés à l'arrière du siège.

Les points de fixation supérieurs sont principalement conçus pour être utilisés avec des sièges enfants face à la route. Volvo recommande que les enfants en bas âge soient assis dans un siège enfant dos à la route aussi longtemps qu'il est possible.

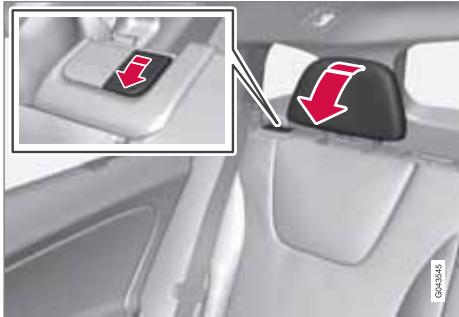

Pour les voitures équipées d'appuie-tête rabattables aux places extérieures, il convient de les abaisser pour faciliter le montage de ce type de siège infant.

Pour les voitures équipées d'un cache-bagages, il convient de le retirer avant de pouvoir installer le siège infant dans les points de fixation.

Pour obtenir de plus amples informations indiquant comment fixer le siège enfant aux points de fixation supérieur, voir les instructions du fabricant du siège.

Attention

Les sangles du siège infant doivent tous les jours être tirées sous l'appui-tête avant d'être fixées sur le point de fixation.

Télécommande/lame de clé. 48

Verrouillage privé* 54

Remplacement de la pile de la télécommande/VPC* 56

Keyless drive* 58

Verrouillage/déverrouillage 62

Verrouillage de sécurité infantile. 67

Alarme* 69

Généralités

La voiture est livrée avec 2 télécommandes ou VPC (Personal Car Communicator). Elles permettent de démarrer, verrouiller et déverrouiller la voiture.

D'autres télécommandes peuvent être commandées. Il est possible de programmer jusqu'à 6 télécommandes pour une seule et même voiture.

La fonctionnalité du VPC est plus large que celle de la télécommande. La suite de ce chapitre décrit les fonctions communes au VPC et à la télécommande.

Attention

Si des enfants sont embarqués :

Pensez à couper l'alimentation des lève-vitres et du toit ouvrant en retirant la télécommande si vous nevez quitter la voiture.

Perte d'une télécommande

En cas de perte d'une télécommande, il est possible d'en commander une nouvelle auprès d'un atelier. Un atelier Volvo agréé est recommandé. Les télécommandes restantes doivent alors être rapportées à l'atelier. Par mesure de

Pour protection contre le vol, le code de la télécommande égarée doit être effacé du système.

Il est possible de contrôler le nombre de clés actuellement enregistrées pour la voiture dans le système de menu My Car sous Informations Nombre de clés. Pour une description du système de menus, voir page 147.

Mémoires clés 1 - rétroviseurs extérieurs et siège conducteur

Les réglages sont automatiquement associés à chaque télécommande, voir pages 87 et 107.

La fonction peut être activée/désactivée dans le système de menu MY CAR sous Configuration Réglages véhicule Mémoire clés véhicule.

Pour une description du système de menus, voir page 147.

Pour les voitures équipées du système Keyless drive, voir page 58.

Indication du verrouillage et du déverrouillage

Lorsque la voiture est verrouillée ou déverrouillée avec la télécommande, les clignotants indiquent

quent que le verrouillage/déverrouillage a été correctement effectué.

• Verrouillage - un clignotement et les rétroviseurs sont rabattus².
• Déverrouillage - deux clignotements et les rétroviseurs se déploient.

Le clignotement n'a lieu que si toutes les serrures ont été verrouillées, après la fermeture des portes.

Choisir une fonction

Il est possible de régler de différentes façons l'indication de verrouillage/déverrouillage avec des jours de lumière dans le menu, voir page 147.

Recherche dans le système de menu MY

CAR Configuration → Réglages véhicule

→ Réglages lumière et sélectionnez

Confirmation lumineuse de verrouillage et/ou Confirmation lumineuse de déverrouillage.

Télécommande/lame de clé

Témoin de verrouillage

Témoin commun à celui de l'alarme, voir page 69.

Un témoin clignotant sur le pare-brise indique que la voiture est verrouillée.

Les voitures sans alarme ont aussi ce témoin.

Immobiliseur électronique

Chaque télécommande possède un code unique. La voiture ne peut être conduite qu'avec une télécommande correcte comptant le bon code.

Les messages d'erreur suivants apparaissent sur l'écran d'informations du combiné d'ins-

instruments sont associés à l'immobilisateur électronique :

Message	Signification
Erreur cléRéinsérer clé	Erreur de lecture de la télécommande au démarrage. Retirez la clé, réinsérez-la et faites une nouvelle tentative de démarrage.
Clé voiture non détectée(Keyless drive avec VPC uniquement)	Erreur de lecture avec le VPC au démarrage. Faites une nouvelle tentative de démarrage.Si l'erreur persiste :Enforcez la télécommande dans le contacteur d'allumage et faites une nouvelle tentative de démarrage.
Immobilisateur Redémarrer	Erreur dans le système d'immobilisation au démarrage. Si le problème persiste, nous recommendons de contacter un atelier Volvo/agréé.

Pour le démarage de la voiture, voir page 117.

Fonctions

Télécommande.

Verrouillage

Déverrouillage

Durée lumière approche

Hayon

Fonction panique

Télécommande/lame de clé

Verrouillage - Verrouille les portes et le hayon et l'alarme est activée.

Une longue pression (au moins 2 secondes) permet de fermer toutes les vitres et le toit ouvrant simultanément.

Attention

Si le toit ouvrant et les vitres sont fermés avec la télécommande, veillez à ne pas coincer de mains.

Déverrouillage - Déverrouille les portes et le hayon et l'alarme est désactivée.

Une longue pression (au moins 4 secondes) permet d'ouvrir toutes les vitres simultanément.

La fonction peut être modifiée : du verrouillage simultané de toutes les portes au déverrouillage de la porte conducteur avec une pression et le déverrouillage des autres portes avec une seconde pression (dans les 10 secondes).

Cette fonction est modifiable dans le menu MY CAR sous Configuration Réglages

véhicule Réglages de verrouillage des portes Déverrouillage avec les deux options Toutes les portières et Port. conduct. puis ttes. Pour une description du système de menus, voir page 147.

Durée lumière approche - Sert à allumer l'éclairage de la voiture. Pour plus d'informations, voir page 97.

Hayon - Déverrouille et désactive l'alarme, pour un équivalent. Pour plus d'informations, voir page 65.

Fonction panique - Sert à attirer l'attention de l'entourage dans les cas d'urgence.

Si vous appuyez sur la touche pendant au moins 3 secondes ou 2 fois dans un intervalle de 3 secondes, les clignotants et l'avertisseur sonore seront activés.

Cette fonction peut être désactivée à l'aide du même bouton au bout de 5 secondes au moins d'activation. Sinon, elle s'éteint au bout de 2 minutes et 45 secondes.

Portée

La télécommande a une portée d'environ 20 m depuis la voiture.

Si la voiture ne confirme pas une pression sur le bouton, approchez-vous et faites une nouvelle tentative.

Les fonctions de la télécommande peuvent être perturbées par des ondes radio, les bâtiments, les conditions topographiques environnantes etc. La voiture peut être verrouillée/déverrouillée avec la lame de clé, voir page 52.

Télécommande/lame de clé

Fonctions uniques VPC*

1 Bouton d'information 2 Diodes d'indication

Grâce au bouton d'information, il est possible d'obtenir certaines informations concernant la voiture avec les diodes d'indication.

Utilisation du bouton d'information

• Appuyez sur le bouton d'information

Toutes les diodes d'indication clignotent en tournant sur le VPC pendant environ 7 secondes. Cela signifie que les informations sont récapiturées depuis la voiture.

Si l'un des autres boutons est enfoncé pendant l'opération, la récapération des informations est interrompue.

Si aucune diode d'indication n'est allumée lors de l'utilisation du bouton d'information à plusieurs reprises et en différents endroits (et après 7 secondes ou après que la lumière a fait le tour du VPC), contactez un atelier. Un atelier Volvo agréé est recommandé.

Les diodes d'indication fournissant les informations comme suit :

1 Signal vert continu - la voiture est verrouillée. 2 Signal jaune continu - la voiture est déverrouillée. 3 Signal rouge continu - l'alarme a été déclenchée après le verrouillage de la voiture. 4 Les témoins rouges clignotent alternativement. L'alarme a été déclenchée il y a moins de 5 minutes.

Portée VPC

La portée du VPC pour le verrouillage, le déverrouillage et le hayon est de 20 m à partir de la voiture. Pour les autres fonctions, elle est d'environ 100 m.

Télécommande/lame de clé

Si la voiture ne confirme pas une pression sur le bouton, approchez-vous et faites une nouvelle tentative.

Les fonctions du bouton d'information peuvent être perturbées par des ondes radio, les bâtiments, les conditions topographiques environnantes etc.

Hors de la portée du VPC

Si le VPC est trop éloigné de la voiture pour relever les informations, c'est le dernier statut constaté au moment de quitter la voiture qui est indiqué sans que la lumière des diodes ne tourne sur le VPC.

Si plusieurs VPC sont utilisés, seul celui qui a été utilisé le plus spécifiquement pour le verrouillage/deverrouillage indique le statut correct.

Si aucune diode d'indication ne s'allume lors de l'utilisation du bouton d'information dans la limite de portée, la dernière communication entre le VPC et la voiture a pu être perturbée par des ondes radio, des bâtiments ou les conditions topographiques, etc.

Lame de clé amovible

Une télécommande contient une lame de clé amovible en métal avec laquelle il est possible d'activer certaines fonctions et d'exécuter certaines actions.

Le code unique de la lame de clé se trouve dans les ateliers Volvo agréés, recommandés pour commander de nouvelles lames de clé.

Fonctions de la lame de clé

La lame de clé amovible de la télécommande permet :

d'ouvrir manuellement la porte avant gauche si le verrouillage centralisé ne peut pas être activé avec la télécommande, voir page 59. d'activer/désactiver le verrouillage de sécurité infantile mécanique des portes arrière, voir page 67. - de verrouiller manuellement les portes avant droite et arrière en cas de coupure de l'alimentation électrique, voir page 62. - de verrouiller la boîte à gants et le coffre à bagages (verrouillage privé), voir page 54. d'activer/désactiver le coussin gonflable passager avant (PACOS), voir page 24.

Lame de clé amovible

Faites glisser le loquet à ressort sur le côté

tout en tirant la lame de la clé vers l'arrière.

Remise de la lame de clé en place

Remettez doucement la lame de clé en place dans la télécommande.

1. Maintenez la télécommande avec la fente orientée vers le haut et insérez la lame de la clé dans la fente.
2. Appuyez légèrement sur la lame de clé. Un clic se fait entendre lorsque la lame de clé est verrouillée.

Télécommande/lame de clé

Déverrouillage de la porte avec la lame de clé

Si le verrouillage centralisé ne peut pas être activé avec la télécommande, si les piles sont déchargées par exemple, il est possible de déverrouiller la porte avant gauche et de l'ouvrir de la manière suivante :

1. Déverrouillez la porte avant gauche avec la lame de clé dans la serrure de la poignée de porte.

Lors du déverrouillage de la porte avec la lame de clé et de son ouverture, l'alarme se déclenche.

1. Désactive l'alarme en insérant la télécommande dans l'interrupteur de contact.

Pour les voitures équipées du système Keyless drive, voir page 59.

Généralités concernant le verrouillage privé

Points de verrouillage de la télécommande avec lame de clé.

Points de fixation pour la télécommande sans lame de clé et verrouillage privé activé.

Cette fonction de verrouillage privé a été conçue pour être utilisée lorsque vous devez faire réviser la voiture, à l'hôtel, etc. La boîte à gants est ainsi verrouillée et la serrure du hayon n'est plus commandée par le verrouillage centralisé. Le hayon ne peut pas être ouvert que ce soit avec le bouton de verrouillage centralisé de la télécommande ou avec celui des portes avant.

Cela signifie que la télécommande sans la lame de clé ne peut servir qu'à activer/désactiver l'alarme, ouvrir les portes et conduire la voiture.

La télécommande sans lame de clé peut alors être confiée au personnel d'entretien ou de l'hôtel. Le propriétaire de la voiture conserve la lame de clé.

N'oubliez pas de tirer le cache-bagages au-dessus du compartiment à bagages avant de fermer le hayon, voir page 294.

Activer/désactiver

Activation du verrouillage.

Pour activer le verrouillage privé:

Insérez la lame de clé dans la serrure de la boîte à gants. Tournez la lame de clé de 180 degrés dans le sens inverse. Le trou de la clé est vertical lorsque la boîte à gants est en position de verrouillage privé. Retirez la lame de clé. En même temps, l'écran d'information affiche un message.

La boîte à gants est alors verrouillée et le hayon ne peut plus être déverrouillé avec la télécommande ni le bouton de verrouillage centralisé.

Verrouillage privé*

Ne remettez pas la lame de clé dans la télécommande, conservez-la en lieu sûr.

• Procédez dans l'ordre inverse pour la désactivation.

Pour plus d'informations sur le verrouillage de la boîte à gants uniquement, voir page 64.

Remplacement de la pile

Il faut remplacer les piles si :

• le témoin d'information s'allume et l'écran affiche Niveau de pile faible dans la télécommande. Changez les piles. et/ou les serrures ne réagissent pas à plusieurs reprises au signal envoyé par la télécommande dans un rayon de 20m

Ouverture

1 Faites glisser le loquet à ressort sur le côté

2 tout en tirant la lame de la clé vers l'arrière.

2 Insérez un tournevis plat de 3mm dans le trou derrière le loquet à ressort et forcez doucement vers le haut.

Orientez les boutons de la télécommande vers le haut pour éviter que les piles ne tombent lors de l'ouverture de la télécommande.

Important

Évitez de toucher les piles neuves et leurs contacts avec les doigts pour ne pas réduire leur capacité.

Remplacement de piles

3 Notez bien la position de la pile/des piles sur l'intérieur du couvercle pour la polarité (+) et (-).

Télécommande (1 pile)

1. Forcez doucement pour faire sortir la pile.
2. Installez une pile neuve avec la face (+) vers le bas.

VPC* (2 piles)

1. Forcez doucement pour faire sortir les piles.
2. Installez d'abord une pile neue avec la face (+) vers le haut.
3. Placez la patte en plastique blanc entre et terminez en plaçant une pile neue avec la face (+) vers le bas.

Type de pile

Utilisez des piles avec la désignation CR2430, 3 V - une dans la télécommande et deux dans le VPC.

Assemblage

1. Assemblez la télécommande.
2. Maintenez la télécommande avec la fente orientée vers le haut et insérez la lame de la clé dans la fente.

Remplacement de la pile de la télécommande/vpc*

1. Appuyez légèrement sur la lame de clé. Un clic se fait entendre lorsque la lame de clé est verrouillée.

Important

Veillez à l'utilisation des batteries de manière écologique.

Verrouillage et démarrage sans clé (uniquement VPC1)

Généralités

La fonction Keyless drive du VPC permet de déverrouiller, conduire et verrouiller la voiture sans clé. Il suffit d'avoir le VPC avec soi. Le système rend l'ouverture de la voiture plus facile, par exemple lorsque vous avez les mains occupées.

Les deux VPC de la voiture ont la fonction Keyless. Il est possible de commander d'autres VPC, voir page 48.

Portée du VPC

Pour pouvoir ouvrir une porte ou le hayon, le VPC doit se trouver à une distance maximale

d'environ 1,5 m de la porte ou du hayon de la voiture. Cela signifie que la personne qui doit verrouiller ou déverrouiller une porte doit avoir le VPC avec elle. Il n'est pas possible de verrouiller ou déverrouiller une porte si le VPC se trouve de l'autre côté de la voiture.

Les anneaux rouges de l'illustration précédente indiquent les zones couvertes par les antennes du système.

Si tous les VPC sont retirés de la voiture lorsque le moteur tourne ou lorsque la clé est en position II (voir page 84) et que toutes les portes sont fermées, l'écran d'information affiche un message d'avertissement et un rappel sonore est émis.

Lorsque le VPC est ramené à la voiture, le message d'alerte disparaît et le signal sonore cesse après que :

• une porte a été ouverte et fermée
• le VPC a été inséré dans l'interrupteur de contact
• le bouton READ a été enfoncé.

Manipulation correcte du VPC

Si un VPC avec fonction Keyless a été oublié dans la voiture, il est désactivé provisoirement au verrouillage de la voiture. Aucune personne non autorisée ne pourrait ainsi ouvrir les portes.

Si quelqu'un entre par effraction dans la voiture, ouvre la porte et trouve le VPC, il sera de nouveau activé. Prenez donc grand soin de tous les VPC.

Important

Ne laissez jamais un VPC dans la voiture.

Perturbations dans le fonctionnement du VPC

La fonction Keyless peut être perturbée par les écrans et champs électromagnétiques. Ne placez donc pas le VPC près d'un téléphone mobile ni d'un objet en métal.

En cas de perturbations, utilisez le VPC et la lame de clé comme télécommande, voir page 49.

Verrouillage

Les voitures avec système Keyless ont une zone tactile sur la poignée extérieure des portes et un bouton caoutchoute près du bouton gainé de caoutchouc du hayon.

Verrouillez les portes et le hayon avec une longue pression sur l'une des zones tactiles des poignées de porte ou appuyez sur le bouton gainé de caoutchouc le plus petit du hayon. Le témoin de verrouillage du pare-brise confirme le verrouillage par un clignotement, voir page 49.

Toutes les portes et le hayon doivent être fermés pour permettre le verrouillage de la voiture. Sinon, le verrouillage ne sera pas actif.

Si le VPC est sorti de la voiture, moteur coupé, sans verrouiller cette dernière avec une pression sur l'une des poignées ou avec le bouton du VPC :

Après environ 1 12 -2 minutes, l'alarme se déclenche et le témoin d'alarme du pare-brise se met à clignoter. La voiture est ainsi sous alarme mais pas verrouillée.

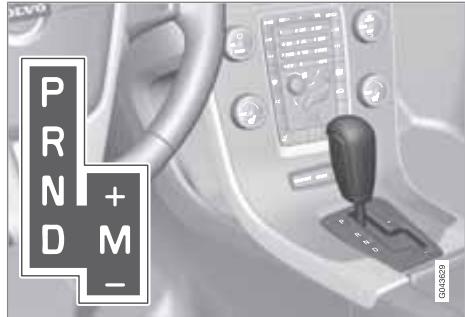

Pour les voitures avec boite de vitesses automatique, le sélecteur de vitesses doit être en position P - sinon, il sera impossible de déverrouiller la voiture et d'activer l'alarme.

Déverrouillage

Le déverrouillage est instantané lorsqu'une main saisit une poignée de porte ou agit sur le bouton gainé de caoutchouc du hayon. Ouvrez la porte ou le hayon normalement.

Les poignées de porte enregistrent normalement une main qui la saisit, mais des gants épais ou un mouvement rapide de la main peuvent nécessiter une seconde tentative ou de retirer le gant.

Déverrouillage à l'aide de la lame de clé

Si le verrouillage centralisé ne peut pas être activé avec le VPC, si les piles sont déchargées par exemple, il est possible de déverrouiller la porte avant gauche avec la lame de clé du VPC (voir page 52).

Pour accéder à la serrure, il convient de retirer le cache en plastique de la poignée :

1. Enforcez la lame de clé sur environ 1 cm vers le haut dans l'ouverture située sous la poignée/le cache. Ne forcez pas.

Le cache en plastique se décroche automatiquement lorsque la lame de clé est pressée vers le haut dans l'ouverture.

1. Insérez la lame de clé dans la serrure et déverrouillez la porte.
2. Remettez le cache en plastique en place après le déverrouillage.

Lors du déverrouillage de la porte conducteur avec la lame de clé et de son ouverture, l'alarme se déclenche. Pour désactiver l'alarme, insérez le VPC dans le contacteur d'allumage, voir page 70.

Fonction de mémoire dans VPC

Si plusieurs personnes avec chacune un VPC s'approchent de la voiture, les réglages du siège et des rétroviseurs seront ceux correspondant à la personne qui a ouvert la porte conducteur.

Si une personne A avec un VPC A ouvre la porte conducteur mais si une personne B avec un VPC B doit conduire, les réglages peuvent être modifiés de trois façons :

La personne B appuie sur le bouton de déverrouillage de son VPC, bouton de

la porte conducteur ou assise sur le siège conducteur, voir page 49.

• Choisissez l'une des trois mémoires de réglage du siège avec les boutons 1 à 3, voir page 87.
• Réglez le siège et les rétroviseurs manuellement, voir page 87 et 107.

Réglages de verrouillage

La fonction Keyless peut être adaptée dans le système de menu MY CAR en fonction des portes de la voiture à déverrouiller, sous

Paramètres du véhicule → Paramètres de verrouillage → Montée sans clé. Sélectionnez ensuite entre Déverrouillage de toutes les portes, Porte quelconque, Portes du même côté et Les deux portes avant.

Pour une description du système de menus, voir page 147.

Emplacement des antennes

Le système Keyless possède plusieurs antennes intégrées à différents endroits sur la voiture :

1 Pare-chocs arrière, au centre 2 Poignée de porte arrière gauche 3 Plafond, centre, au-dessus de la banquette arrière 4 Compartiment à bagages, au centre, au fond sous le plancher 5 Poignée de porte arrière droite 6 Console centrale, sous la partie arrière 7 Console centrale, sous la partie avant.

Keyless drive*

Attention

Les personnes avec un pacemaker transplanté ne doivent pas s'approcher à moins de 22 cm des antennes du système Keyless. Cela permet d'éviter les perturbations entre le pacemaker et le système Keyless.

Depuis l'extérieur

La télécommande permet de verrouiller/déverrouiller toutes les portes et le hayon en même temps. Il est possible de choisir parmi différentes séquences de déverrouillage. Reportez-vous à Déverrouillage avec la télécommande en page 50.

Si le verrouillage/déverrouillage avec la télécommande venait à être défaillant à cause d'une pile usée, verrouillez ou déverrouillez la porte avant gauche à l'aide de la lame de clé amovible, voir page 52.

Attention

Gardez à l'esprit que vous risquez de vous enfermer dans la voiture si elle est verrouillée de l'extérieur.

Reverrouillage automatique

Si, dans les 2 minutes qui suivent le déverrouillage, ni les portières ni le hayon ne sont ouverts, ceux-ci seront à nouveau verrouillés automatiquement. Cette fonction permet d'éviter que la voiture ne soit laissée ouverte par mégarde. (Pour les voitures avec alarme, voir page 69)

Verrouillage manuel

Dans certaines situations, la voiture doit être verrouillée manuellement, par exemple en cas de coupure de l'alimentation.

La porte avant gauche peut être verrouillée avec la serrure et la lame de clé amovible de la télécommande, voir page 59.

Les autres portes n'ont pas de serrure mais un bouton rotatif sur la tranche qui doit être tourné afin de les verrouiller mécaniquement pour empêcher leur ouverture de l'extérieur. Il est toujours possible de les ouvrir de l'intérieur.

Verrouillage manuel d'une porte.

Utilisez la lame de clé amovible de la télécommande pour tourner le bouton, voir page 52.

A La porte ne peut maintenant plus être ouverte de l'extérieur. B La porte peut être ouverte de l'intérieur et de l'extérieur.

• Une commande rotative de la porte ne permet de verrouiller que la porte concernée, pas toutes les portes en même temps.
• Une porte arrière verrouillée manuellement avec le verrouillage de sécurité infantile manuel ne peut pas être ouverte, que ce soit de l'extérieur ou de l'intérieur, voir page 67. Une porte arrière verrouillée de la sorte ne peut être déverrouillée qu'avec la télécommande ou le bouton de verrouillage centralisé.

Verrouillage centralisé

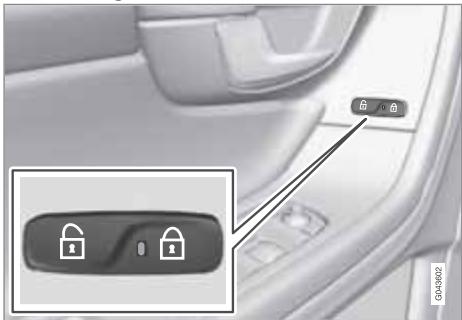

Verrouillage centralisé.

Avec les boutons de verrouillage centralisé situés sur les portes conducteur et passager*, il est possible de verrouiller et de déverrouiller simultanément toutes les portes et le hayon.

Appuyez sur l'un des côtés du bouton pour verrouiller et sur l'autre côté pour déverrouiller.

Déverrouillage

De l'intérieur, une porte peut être déverrouillée de deux façons différentes :

• Appuyez sur le bouton de verrouillage centralisé M.

Une longue pression (au moins 4 secondes) permet d'ouvrir toutes les vitres latérales* simultanément.

• Tirez sur la poignée et ouvrez la porte. La porte se déverrouille et s'ouvre en une action.

Témoin du bouton de verrouillage

Le verrouillage centralisé existe en deux versions. Le témoin a différentes significations suivant la version.

Avec le bouton de verrouillage centralisé uniquement sur la porte conducteur :

• Le témoin allumé indique que toutes les portes sont verrouillées.

Avec bouton de verrouillage centralisé sur les portes avant et bouton de verrouillage électrique sur chaque porte arrêté :

• Le témoin allumé indique que seule la porte concernée est verrouillée. Lorsque tous les témoins sont allumés, toutes les portes sont verrouillées.

Verrouillage

• Appuyez sur le bouton de verrouillage centralisé [ ] - toutes les portes fermées sont verrouillées.

Une longue pression (au moins 2 secondes) permet de fermer toutes les vitres latérales et le toit ouvrant* simultanément.

Bouton de verrouillage* portes arrière

Le témoin du bouton s'allume lorsque la porte est verrouillée.

Le témoin de verrouillage des portes s'allume que la porte concernée.

Pour déverrouiller la porte :

• Tirez sur la poignée. La porte est déverrouillée et s'ouvre.

Fonction aération générale

Une longue pression sur le bouton de verrouillage centralisé (au moins 4 secondes) permet d'ouvrir toutes les vitres simultanément (pour aérer rapidement l'habitacle par temps chaud par exemple).

Verrouillage automatique

Les portières et le hayon sont verrouillés automatiquement lorsque la voiture commence à rouler.

Cette fonction peut être activée/désactivée dans le système de menu MY CAR sous

Paramètres → Paramètres du véhicule →

Paramètres de verrouillage → Verrouillage

automatique des portes (Pour une description du système de menus, voir page 147.)

Boite à gants

La boîte à gants ne peut être verrouillée/déverrouillée qu'à l'aide de la lame de clé de la télécommande. (Pour de plus amples informations sur la lame de clé, voir page 52).

Pour verrouiller la boîte à gants :

Insérez la lame de clé dans la serrure de la boîte à gants.

Tournez la lame de clé de 90 degrés dans le sens horaire. En position verrouillée, le trou de la serrure est horizontal.

Retirez la lame de clé.

• Procédez dans l'ordre inverse pour le déverrouillage.

Pour de plus amples informations concernant le verrouillage, voir page 54.

Hayon Ouverture manuelle

Bouton gainé de caoutchouc avec contact électrique.

Le hayon est maintenu fermé par un verrou electrolytique. Pour ouvrir :

1. Appuyez doucement sur le bouton gainé de caoutchouc le plus large situé sous la poignée extérieure. Le verrou se libère.
2. Levez la poignée extérieure et ouvrez entièrement le hayon.

Important

• Une force minime est nécessaire pour libérer le loquet du hayon. Appuyez doucement sur la plaque gainée de caoutchouc.
• N'exercez aucune force de levage sur la plaque gainée de caoutchouc pour ouvrir le hayon. Levez la poignée. Une force trop importante risque d'endommager le contact électrique de la plaque.

Verrouillage/déverrouillage

Déverrouillage à l'aide de la télécommande

Grâce au bouton de la télécommande, il est possible de ne désactiver l'alarme*, déverrouiller et ouvrir que le hayon.

Le témoin de verrouillage du tableau de bord ne clignote plus pour indiquer que seule une partie de la voiture est verrouillée et l'alarme*, les capteurs de niveau et d'inclinaison ainsi que les détecteurs d'ouverture du hayon sont désactivés.

Les portes restent verrouillées et sous alarme.

• Le hayon est déverrouillé mais resté fermé. Appuyez doucement sur le bouton gainé de caoutchouc sous la poignée et levez le hayon.

Si le coffre à bagages n'a pas été ouvert dans les 2 minutes, il est réverrouillé et l'alarme est réactivée.

Déverrouillage de l'intérieur de la voiture

Pour déverrouiller le hayon :

• Appuyez sur le bouton (1) du panneau de commande d'éclairage.

Verrouillage avec télécommande

• Appuyez sur le bouton de verrouillage de la télécommande [A], voir page 49. Le témoin de verrouillage du tableau de bord commence à clignoter indiquant

que la voiture est verrouillée et que l'alarme* est activée.

Serrures à pêne dormant*1

La fonction de serrures à pêne dormant implique la déactivation mécanique de toutes les poignées, interdisant ainsi l'ouverture des portes de l'intérieur.

La fonction de serrures à pêne dormant est activée avec la télécommande et prend effet avec un retard d'environ 10 secondes après le verrouillage des portes.

Si une porte est ouverte durant le délai, la séquence est interrompue et l'alarme est désactivée.

Avec la fonction de serrures à pène dormant, seule la télécommande permet de déverrouiller la voiture. La porte conducteur peut aussi être déverrouillée avec la lame de clé amovible.

Verrouillage/déverrouillage

Désactivation temporaire

Les options de menu activées sont indiquées par une croix.

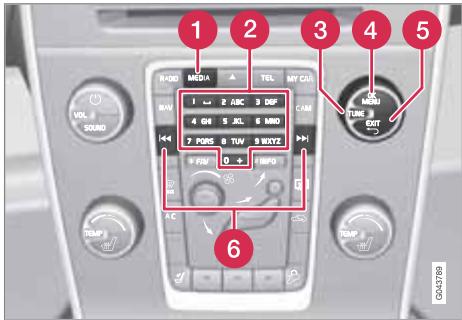

MY CAR OK MENU 3 Molette 4 EXIT

Si quelqu'un veut rester dans la voiture et que les portes doivent être verrouillées de l'extérieur, il est possible de désactiver la fonction des serrures à pene dormant temporairement. Pour cela, procédez comme suit:

1. Ouvrez le système de menu MY CAR sous Paramètres → Paramètres du véhicule → Protection réduite (pour une description

description détaillée des boutons du système de menu, voir page 147).

1. Sélectionnez Activer une fois.

L'écran du tableau de bord affiche le message Protect. réduite. Voir manuel et les serrures à pêne dormant sont désactivées au déverrouillage de la voiture.

• Sélectionnez Demander en descendant.

À chaque fois que le moteur est arrêté, l'écran de la console centrale affiche le message OK MENU pour réduire protection avant démarrage du moteur. EXIT pour annuler - sélectionnez alors l'une des options :

Si les serrures à pêne dormantant doivent être désactivées

• Appuyez sur OK/MENU et verrouillez la voiture. (Veuillez noter que les capteurs de mouvement et d'inclinaison* sont en même temps désactivés, voir page 69)

Au démarrage suivant du moteur, le système est réinitialisé et l'écran du tableau de bord affiche le message Protect. totale puis les serrures à pêne dormant et les capteurs de mouvement et d'inclinaison sont activés.

Si le système de verrouillage ne doit pas être modifié

• Appuyez sur EXIT et verrouillez la voiture.

• N'oubliez pas que l'alarme est activée au verrouillage de la voiture.
• Si l'une des portes est ouverte de l'intérieur, l'alarme se déclenchera.

Attention

Ne laisse personne dans la voiture sans d'abord désactiver les serrures à pêne dormant pour ne pas risquer de l'enfermer.

Blocage manuel des portes arrière

Les verrouillages de sécurité infant empêchent les enfants d'ouvrir une porte arrière de l'intérieur.

Les commandes du dispositif de sécurité infant se situent sur le bord arrière des portières arrière et ne sont accessibles qu'après ouverture de la porte.

Pour activer/désactiver les verrouillages de sécurité pour enfants :

• Utilisez la lame de clé amovible de la télécommande pour tourner le bouton, voir page 52.

A La porte ne peut maintenant plus être ouverte de l'intérieur. B La porte peut être ouverte de l'intérieur et de l'extérieur.

Attention

Chaque porte arrêté a deux commandes rotatives. Ne confondez pas le verrouillage de sécurité infant et le verrou de portemécanique.

• Une commande rotative de la porte ne permet de bloquer que la porte concernée, pas les deux portes arrêtées en même temps.
• Il n'est aucun verrouillage manuel pour les voiture équipée du verrouillage de sécurité infantélectrique.

Verrouillage électrique des portes et des fenêtres arrêté

Panneau de commande porte conducteur.

Lorsque le dispositif de sécurité infantile électrique est actif:

Les fenêtres ne peuvent être ouvertes que depuis la porte du conducteur - il est impossible d'ouvrir les portes arrière de l'intérieur.

Le dispositif de sécurité infant peut être activé dans toutes les positions de contact (voir page 84) et jusqu'à 2 minutes après le retrait de la télécommande du contacteur d'allumage. Si une porte est ouverte pendant ce temps, la fonction est désactivée.

• Appuyez sur le bouton du panneau de commande de la porte conducteur.

Verrouillage de sécurité infant

L'écran d'information affiche le message Sécurité infant AR activée et le témoin du bouton s'allume lorsque le dispositif de sécurité est actif.

Généralités

Une alarme activée se déclenche lorsque :

• une porte, le capot moteur ou le hayon est ouvert
• un mouvement est détecté dans l'habitacle (si la voiture est équipée d'un capteur de mouvements*)
• la voiture est levée ou remorquée (si celle-ci est équipée d'un capteur d'inclinaison*) les câbles de la batterie sont débranchés
• La sirène est déconnectée.

Un message, indiquant une éventuelle anomalie du système d'alarme, est affiché à l'écran d'information. Contactez alors un atelier. Un atelier Volvo agréé est recommandé.

Les capteurs de mouvement déclenchent l'alarme en cas de déplacement dans l'habitacle. Les courants d'air sont aussi enregistrés. L'alarme peut donc se déclencher si la voiture est laissée avec une vue ou le toit ouvert ou en cas d'utilisation d'un chauffage d'habitacle.

Pour éviter ce problème : Fermez les vitres/ le toit lorsque vous quittez la voiture. Si vous nevez utilisez le chauffage d'habitacle (ou un chauffage portable électrique), n'orientez pas le flux d'air du chauffage d'habitacle vers le haut de l'habitacle.

N'effectuez aucune réparation ou modification sur les composants du système d'alarme vous-même. Cela peut modifier les termes du contrat d'assurance.

Témoin d'alarme

Témoin commun à celui de l'alarme, voir page 49.

Une diode rouge sur le tableau de bord indique l'état du système d'alarme :

• La diode est éteinte - l'alarme est déconnectée
• La diode clignote une fois toutes les deux secondes - l'alarme est activée. La diode clignote rapidement après la désactivation de l'alarme (et jusqu'à l'insertion de la télécommande dans l'inter)

rupteur de contact et la position de contact sur I) - l'alarme s'est déclenchée.

Activer l'alarme

• Appuyez sur le bouton de verrouillage de la télécommande.

Désactiver l'alarme

• Appuyez sur le bouton de déverrouillage de la télécommande.

Désactivation du signal d'alarme

• Appuyez sur le bouton de déverrouillage de la télécommande ou insérez la télécommande dans l'interrupteur de contact.

Réactivation automatique de l'alarme

Cette fonction vous évite de laisser la voiture sans activer l'alarme.

Si la voiture a été déverrouillée avec la télécommande (et si l'alarme a été désactivée) mais si aucune des portes ni le hayon n'ont été ouverts dans les 2 minutes, l'alarme est automatiquement réactivée. En même temps, la voiture est réverrouillée.

Signaux d'alarme

En cas de déclenchement de l'alarme :

• Une sirène retentit pendant 30 secondes ou jusqu'à la désactivation de l'alarme. La

Alarme

La sirène est pourvue d'une batterie propre qui fonctionne indépendamment de celle de la voiture. - Tous les clignotants émettent des signaux lumineux pendant 5 minutes ou jusqu'à la désactivation de l'alarme.

Télécommande hors service

Si l'alarme n'est pas désactivée avec la télécommande (si la pile est déchargée par exemple), l'alarme peut être désactivée et le moteur peut être démarré de la façon suivante:

1. Ouvrez la porte conducteur avec la lame de clé. L'alarme se déclenche, le témoin d'alarme clignote rapidement et la sirène retentit.
2. Insérez la télécommande dans le contacteur d'allumage. L'alarme est désactivée et le témoin d'alarme s'éteint.
3. Démarrez le moteur.

Niveau d'alarme réduit

Pour éviter un déclenchement intempestif de l'alarme si on laisse un chien à l'intérieur, ou si la voiture est transportée sur un train ou un bateau, il est possible de désactiver temporairement les détecteurs de mouvement et de niveau.

La méthode est la même que pour la désactivation temporaire des serrures à pêne dormant, voir page 65.

Test du capteur de mouvement de l'habitacle

1. Fermez toutes les vitres. Restez dans la voiture.
2. Activez l'alarme, voir page 69.
3. Patientez 15 secondes.
4. Déclenchez l'alarme en bougeant les bras d'avant en arrière à hauteur du dossier.

Une sirène retentit et tous les clignotants clignotent.

1. Désactivez l'alarme en déverrouillant la voiture avec la télécommande.

Test des capteurs d'alarme dans les portes

1. Activez l'alarme, voir page 69.
2. Patientez 15 secondes.
3. Déverrouillez la porte conducteur avec la lame de clé.
4. Ouvrez la porte conducteur.

Une sirène retentit et tous les clignotants clignotent.

1. Désactive l'alarme en déverrouillant la voiture avec la télécommande.

Test des capteurs d'alarme du capot moteur

1. Installez-vous à bord et désactivez le capteur de mouvements, reportez-vous au chapitre précédent. Niveau d'alarme réduit.
2. Activez l'alarme, voir page 69. Restez dans la voiture et verrouillez les portes avec le bouton de la télécommande.
3. Patientez 15 secondes.
4. Ouvrez le capot moteur avec la poignée située sous le tableau de bord.

Une sirène retentit et tous les clignotants clignotent.

1. Désactivez l'alarme en déverrouillant la voiture avec la télécommande.

Instruments et commandes 74 Positions de clé. 84 Sièges. 86 Volant. 91 Éclairage. 92 Essuie-glace et lave-glace. 102 Vitres et rétroviseurs. 105 Boussole 110 Toit ouvrant électrique* 111 Alcoguard 113 Démarrage du moteur 117 Démarrage du moteur - batterie auxiliaire 119 Boîtes de vitesses 120 Eco DRiVe ou Eco Start/Stop DRiVe* 126 Transmission intégrale - AWD (All Wheel Drive)* 132 Freins de route. 133 Frein de stationnement 135 HomeLink* 138

LE POSTE DE CONDUITE

Instruments et commandes

Vue d'ensemble des instruments. Conduite à gauche.

Instruments et commandes

	Fonction	Page
1	Navigation dans les menus et traitement des messages, clignotants, frais de croissance/de route, ordinateur de bord	92, 95, 144, 168
2	Régulateur de vitesse	173, 177
3	Avertisseur sonore, coussin gonflable	22, 91
4	Combiné d'instruments	78, 82
5	Commande de menus, du système audio et du téléphone	147, 231, 260, 273
6	Bouton start/stop	117
7	Interrupteur de contact	84

	Fonction	Page
8	Écran pour Info-tainment et la navigation dans les menus	147, 228, 273
9	Poinnée d'ouver-ture de porte	-
10	Panneau de commande	63, 67, 105, 107
11	Feux de détresse	95
12	Panneau de commande pour Info-tainment et la navigation dans les menus	147, 229, 273
13	Panneau de commande de la climatisation	156
14	Sélecteur de vitesses	120
15	Commande de châssis actif (Four-C)*	172

	Fonction	Page
16	Essue-glace et lave-glace	102, 103
17	Réglage de volant	91
18	Dispositif d'ou-verteure du capot moteur	324
19	Frein de station-nement	135
20	Réglage de siège*	87
21	Commutateur d'éclairage, dis-positifs d'ouver-ture de la trappe du réservoir et du hayon	64, 92, 283

Instruments et commandes

Conduite à droite.

Instruments et commandes

	Fonction	Page
1	Écran pour Info-tainment et la navigation dans les menus	147, 228, 273
2	Interrupteur de contact	84
3	Bouton start/stop	117
4	Régulateur de vitesse	173, 177
5	Combiné d'ins-truments	78, 82
6	Avertisseur sonore, coussin gonflable	22, 91
7	Commande de menus, du système audio et du téléphone	147, 231, 260, 273
8	Essue-glace et lave-glace	102, 103
9	Poiignée d'ouver-ture de porte	-

	Fonction	Page
10	Panneau de com-mande	63, 67, 105, 107
11	Commutateur d'éclairage, dis-positifs d'ouver-ture de la trappe du réservoir et du hayon	64, 92, 283
12	Réglage de siège*	87
13	Frein de station-nement	135
14	Réglage de volant	91
15	Navigation dans les menus et trai-tement des mes-sages, cligno-tants, frais de croisement/de route, ordinateur de bord	92, 95, 144, 168
16	Sélecteur de vitesses	120

	Fonction	Page
17	Commande de châssis actif (Four-C)*	172
18	Panneau de com- mande de la cli- matisation	156
19	Panneau de com- mande pour Info- tainment et la navigation dans les menus	147, 229, 273
20	Feux de détresse	95
21	Dispositif d'ou- verture du capot moteur	324

Instruments et commandes

Écrans d'information

Les écrans d'information affichent des informations concernant certaines fonctions de la voiture comme le régulateur de vitesse, l'ordinateur de bord et les messages. L'information est donnée avec un texte et des symboles.

Une description plus détaillée est disponible dans les sections des fonctions qui utilisent les écrans d'information.

Indicateurs

Indicateurs dans le combiné d'instruments.

1 Compteur de vitesse. Jauge de carburant. Voir aussi ordinateur de bord, page 168, et ravitaillement, page 283. 3 Compte-tours. Le compte-tours indique le régime moteur en milliers de tours/minute.

Témoins de contrôle, d'information et d'avertissement

Témoins de contrôle et d'avertissement.

Témoins de faux de route et de clignotants Témoins de contrôle et d'information Témoins de contrôle et d'avertissement

Contrôle du fonctionnement

En position de contact II ou lors du démarrage du moteur, les témoins de contrôle et d'avertissement s'allument. Une fois le moteur démarré, tous les témoins doivent s'éteindre, à l'exception du témoin de frein de stationnement qui ne s'éteint que lorsque le frein est desserré.

Instruments et commandes

Si le moteur ne démarre pas ou si le contrôle de fonctionnement est effectué en position de contact II, tous les témoins s'éteignent après 5 secondes à l'exception du témoin de panne du système de dépollution des gaz d'échappement et du témoin de basse pression d'huile.

Témoins de contrôle et d'information

Témoin	Signification
	Panne du système ABL
	Système de dépollution des gaz d'échéppement
	Panne du système ABS
	Feux antibrouillard arrêté allu-més
	Système de contrôle de la sta-bilité
	Préchauffage moteur (diesel)
	Niveau bas dans le réservoir de carburant
	Information, lore l'écran

Témoin	Signification
ÉD	Feux de route allumés
←	Clignotants gauches
→	Clignotants droits
DRIVQ	DRIVE - Start/Stop

Panne du système ABL

Le témoin s'allume si un problème est apparu dans la fonction ABL (Active Bending Lights).

Système de dépollution des gaz d'échappement

Si le témoin s'allume, une panne peut s'être produite dans le système de dépollution des gaz d'échappement. Rendez-vous dans un atelier pour effectuer un contrôle. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Panne du système ABS

Si le témoin s'allume, le système est hors service. Le système ordinaire de la voiture fonctionne toujours, mais sans la fonction ABS.

1. Garez la voiture dans un endroit sûr et coupez le moteur.
2. Redemarrez le moteur.
3. Si le témoin reste allumé, rendez-vous dans un atelier pour faire contrôler le système ABS. Volvo recommande de consulter un atelier Volvo/agréé.

Feux antibrouillard arrêtés allumés

Ce témoin s'allume lorsque le feu antibrouillard arrière est allumé. Il n'y a qu'un seul feu antibrouillard, du côté conducteur.

Système de contrôle de la stabilité

Ce témoin clignote pour indiquer que le système de contrôle de la stabilité est en action. Si le témoin est allumé en continu, il y a un problème dans le système.

Préchauffage moteur (diesel)

Le témoin s'allume lorsque le préchauffage du moteur est en cours. Le préchauffage a lieu lorsque la température est inférieure à -2 °C. La voiture peut être démarrée lorsque le témoin s'éteint.

Niveau bas dans le réservoir de carburant

Lorsque le témoin s'allume, le niveau dans le réservoir de carburant est bas. Faites le plein au plus vite.

Information, lire l'écran

Le témoin d'information s'allume en combinaison avec l'apparition d'un message sur l'écran d'information lorsqu'une anomalie est apparue dans l'un des systèmes de la voiture. Le mes

Instruments et commandes

L'avis est supprimé avec le bouton READ, voir page 144 ou il disparait automatiquement après un certain temps (suivant la fonction). Le témoin d'information peut aussi s'allumer en combinaison avec d'autres témoins.

Lorsque le message d'entretien apparait, le témoin et le message peuvent être supprimés avec le bouton READ, ou ils disparaissent automatiquement après un instant.

Le témoin est allumé lorsque les feux des route sont allumés ou en cas d'appel de phares

Clignotants gauche/droit

Les deux témoins de clignotants clignotent lors de l'utilisation des feux de détresse.

Témoins de contrôle et d'advertisement

Témoin	Signification
	Pression d'huile faibleA
	Frein de stationnement serré
	Coussins gonflables - SRS

Signification

Témoin de ceinture de sécurité non bouclée

L'alternateur ne charge pas

Panne dans le système de freinage

Avertissement

Pour certains moteurs, le témoin de basse pression d'huile n'est pas utilisé. L'avertissement se manifeste sur l'écran, voir pages 326 et 328.

Pression d'huile faible

Si le témoin s'allume en cours de conduite, cela signifie que la pression d'huile du moteur est trop BASSE. Coupez le moteur immédiatement et vérifiez le niveau d'huile moteur. Faites l'appoint si nécessaire. Si le témoin est allumé alors que le niveau d'huile est normal, contactez un atelier. Volvo recommande de prendre contact avec un atelier Volvo agréé.

Frein de stationnement serré

Ce témoin reste allumé lorsque le frein de stationnement est serré. Le témoin clignote pendant le serrage puis il reste allumé.

Le clignotement du témoin indique une anomalie. Consultez le message sur l'écran d'information.

Coussins gonflables - SRS

Si le témoin reste allumé ou s'allume en cours de conduite, cela signifie qu'une anomalie a été détectée dans le système de verrouillage de ceinture de sécurité, SRS, SIPS ou IC. Rendez-vous immédiatement dans un atelier pour une vérification. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Témoin de ceinture de sécurité non bouclée

Le témoin reste allumé tant que le conducteur et le passager avant n'ont pas bouclé leur ceinture de sécurité ou si un passager arrêté a enlevé sa ceinture.

L'alternateur ne charge pas

Le témoin s'allume en cours de conduite si une anomalie est apparue dans le système électrique. Consultez un atelier. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Panne du système de freinage

Si le témoin s'allume, cela peut signifier que le niveau de liquide de frein est trop bas. Gérez la voiture dans un lieu sûr et vérifie le niveau du réservoir de liquide de frein, voir page 330.

Si les témoins des FREINS et ABS s'allument en même temps, une défaillance a pu se produire dans le dispositif de répartition de la puissance de freinage.

Instruments et commandes

1. Garez la voiture dans un endroit sûr et coupez le moteur.
2. Redemarrez le moteur.
3. Si les deux témoins s'éteignent, vous pouvez continuer votre route.
4. Si les témoins restent allumés, vérifie le niveau du réservoir de liquide de frein, voir page 330. Si le niveau de liquide de frein est normal et que les témoins sont toujours allumés, roulez avec prudence jusqu'à un atelier pour faire vérifier le système de freinage. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Attention

Si le niveau du réservoir de liquide de frein est en dessous du repère MIN, la voiture ne doit pas être conduite avant d'avoir fait l'appoint en liquide de frein.

La perte de liquide de frein doit être contrôlée par un atelier. Volvo recommande de prendre contact avec un atelier Volvo/agréé.

Attention

Si les témoins des FREINS et du système ABS s'allument simultanément, cela signifie que le train d'arrêt du véhicule risque de déraper en cas de freinage brusque.

Avertissement

Le triangle d'avertissement rouge est allumé lorsqu'une panne qui peut influencer la sécurité et/ou le comportement routier de la voiture a été détectée. Un message explicatif apparait en même temps dans l'affichage d'informations. Le symbole reste visible jusqu'à ce que la panne soit réparée mais le message peut être supprimé avec le bouton READ, voir page 144. Le témoin d'avertissement peut également s'allumer avec d'autres symboles.

Mesure :

1. Arrêtez-vous en un lieu sûr. Ne reprenez pas la route.
2. Lisez les informations affichées à l'écran. Effectuez la mesure en suivant le message à l'écran. Supprimez le message avec le bouton READ.

Témoin de rappel - portières non fermées

Si l'une des portes, le capot moteur ou le hayon n'est pas correctement fermé, le témoin d'information ou le témoin d'avertissement s'allume et un message explicatif apparait sur le combiné d'instruments. Arrêtez-vous en un lieu sûr et fermez la porte, le capot moteur ou le coffre à bagages.

Si la voiture roule à une vitesse inférieure à environ 7 km/h, le témoin d'information s'allume.

Si la voiture roule à une vitesse supérieure à environ 7 km/h, le témoin d'information s'allume.

Instruments et commandes

Compteur journalier

Compteur journalier et commande.

1 Affichage du compteur journalier 2 Commande pour alterner entre les compteurs journaliers T1 et T2 et pour leur mise à zéro.

Ces compteurs seront à calculer les courtes distances.

Une courte pression sur le bouton permet d'alterner entre les compteurs journaliers T1 et T2. Une pression longue (plus de 2 secondes) permet d'initialiser le compteur journalier actif. La distance est affichée sur l'écran.

Montre

Montre et bouton de réglage.

1 Écran pour l'affichage de l'heure. 2 Commande pour le réglage de la montre.

Tournez le bouton dans le sens horaire/antihoraire pour régler la montre. Tournez d'abord en butée puis tournez au-delà de la butée d'environ 1 mm. Un clic retentit et se fait sentir dans le bouton. Chaque "clic" correspond à 1 minute. Pour une modification rapide, maintenez en "position de clic".

Avec un message, la montre peut être temporairement remplacée par un symbole, voir page 144.

Régler la montre dans MYCAR

Outre la méthode manuelle décrite, il est aussi possible de régler la montre dans le menu

MYCAR. Pour de plus amples informations, voir page 147.

1. Naviguez jusqu'à Paramètres → Options du système → Heure.
2. Leurreseps place sur la première case desheures: Appuyez sur OK pour activer la case.
3. Tournez TUNE pour régler les heures et appuyez sur OK. La case est désactivée.
4. Tournez TUNE pour sélectionner la case des minutes (A) et appuyez sur OK pour activer la case (B).
5. Tournez TUNE pour régler les minutes et appuyez sur OK. La case est désactivée.
6. Tournez TUNE pour sélectionner la case de OK et appuyez sur OK. Le réglage est terminé.

Instruments et commandes

L'option de menu Paramètres → Options du système → Format horaire permet de choisir entre un affichage en 24h ou en 12h (AM/PM).

Positions de clé

Insérer et retirer la télécommande

Contacteur d'allumage avec télécommande.

Pour les voitures avec la fonction Keyless*, voir page 58.

Insérer la clé

Tenez l'extrémité de la télécommande comptant la lame de clé et insérez-la dans le contacteur d'allumage. Ensuite, tournez la télécommande dans le contacteur jusqu'en butée.

Important

Des objets étrangers dans le contacteur peuvent perturber la fonction ou endommager le contacteur.

N'insérez pas la télécommande à l'envers. Maintenez la partie avec la lame de clé amortissable, voir page 52.

Sortir la clé

Saisissez la télécommande et sortez-la.

Fonctions

Les 3 positions de la télécommande sont accessibles sans avoir à démarrer le moteur. Le tableau indique les fonctions disponibles dans chaque position.

Pour activer les positions I et II sans démarrer le moteur, n'enfonce ni la pédale de frein ni la pédale d'embrayage lors des étapes suivantes.

Position de clé 0

Insérez la télécommande dans le contacteur d'allumage et enfoncez-la jusqu'en butée.

Position de clé I

Avec la télécommande entièrement enfoncée dans le contacteur d'allumage, appuyez brievement sur START/STOP ENGINE.

Position de clé II

Avec la télécommande entièrement enfoncée dans le contacteur d'allumage, appuyez sur START/STOP ENGINE pendant environ 2 secondes.

Retour à la position 0

Pour revenir en position 0 depuis la position I ou II, appuyez brièvement sur START/STOP ENGINE.

Positions de clé

Position	Fonction
0	Le compteur kilométrique, la montre et l'indicateur de température s'allument. Le blocage du volant est désactivé. Le système audio peut être utilisé.
I	Le toit ouvrant*, les lève-vitres, la prise 12 V dans l'habitacle, RTI*, le téléphone*, le ventilateur d'habitacle, l'ECC et les essuie-glaces peuvent être utilisés.
II	Les phares s'allument. Les tímoins d'advertissement/de contrôle s'allument pendant 5 secondes. L'ensemble de l'équipment fonctionne à l'exception des sièges chauffants et du dégivrage de la lunette arrêté qui ne fonctionnent que lorsque le moteur tourne.

Pour obtenir des informations concernant le fonctionnement du système audio lorsque la clé est retirée, voir page 227.

Démarrage et arrêt du moteur

Pour obtenir des informations sur le démarrage/arrêt du moteur, voir page 117.

Remorquage

Pour obtenir d'importantes informations concernant la télécommande lors du remorquage, voir page 301.

Sièges

Sièges avant

Pour modifier le support lombaire, tournez la molette 1. Pour régler l'avancée du siège, soulevez la poignée et régler la distance du siège par rapport au volant et aux pédales. Après avoir modifié les réglages, contrôlez que le siège est bien verrouillé. Pour soulever/abaisser* le bord avant du coussin d'assise, pompez vers le haut ou vers le bas. Pour modifier l'inclinaison du dossier, tournez la molette.

Pour soulever/abaisser le siège, pompez vers le haut ou vers le bas. 6 Panneau de commandes de siège à commande électrique*.

Attention

Réglez la position du siège conducteur avant de démarrer, jamais pendant la conduite. Assurez-vous que le siège est bien verrouillé pour éviter que des personnes ne soient blessées en cas de freinage brutal ou d'accident.

Rabattement du dossier de siège avant

Le dossier du siège passager peut être replié vers l'avant pour libérer de l'espace pour les charges longues.

Reculez/abaissez le siège le plus loin possible. Réglez le dossier en position verticale. 3 Soulevez les loquets à l'arrière du dossier et rabattez ce dernier en avant. 4. Avancez le siège de sorte que l'appuie-tête se "bloque" sous la boîte à gants.

Procédez dans l'ordre inverse pour les relever.

Attention

Saisissez le dossier et assurez-vous qu’il est correctement verrouillé après l’avoir relevé pour éviter que des personnes ne soient blessées en cas de freinage brutal ou d’accident.

Sièges

Siège à commande électrique*

1 Bord avant du coussin du siège vers le haut/vers le bas Siège vers l'avant/vers l'arrière et vers le haut/vers le bas 3 Inclinaison du dossier

Les sièges à commande électrique sont dotés d'un système de protection de surtension qui est activé lorsque le siège est bloqué par un objet quelconque. Si cela se produit, mettez la clé en position 0 et attendez un instant avant de manœuvrer à nouveau le siège.

Un seul mouvement (avant/arrière/haut/bas) est possible à la fois.

Préparatifs

Il est possible de régler le siège un certain temps après avoir déverrouillé la porte avec la télécommande sans insérer la clé dans l'interrupteur de contact. Normalement, le réglage du siège est effectué lorsque la clé est en position I et toujours lorsque le moteur tourne.

Siège avec fonction de mémoire

Mémoriser un réglage

1 Bouton de mémoire Bouton de mémoire Bouton de mémoire Bouton de mémorisation du réglage

1. Réglez le siège et les rétroviseurs extérieurs.
2. Maintenez le bouton de mémorisation du réglage enfoncé tout en appuyant sur l'un des boutons de mémoire.

Utiliser un réglage mémorisé

Maintenez sur l'un des boutons de mémoire jusqu'à l'immobilisation du siège et des rétroviseurs extérieurs. Si le bouton est relâché, le mouvement du siège est interrompu.

Mémoire clé de la télécommande

Les positions du siège conducteur et des rétroviseurs extérieurs3 sont enregistrées dans la mémoire clé lorsqu'la voiture est verrouillée avec la télécommande.

Sièges

Lorsque la voiture est déverrouillée avec la télécommande qui a servi à la verrouiller, le siège conducteur et les rétroviseurs extérieurs reconnaissent les positions mémorisées dans la mémoire clés à l'ouverture de la porte conducteur.

Le siège et les rétroviseurs ne se déplacent pas s'ils sont déjà dans la position mémoirisée.

Il est aussi possible d'utiliser la mémoire clé en appuyant sur le bouton de déverrouillage de la télécommande lorsque la porte conducteur est ouverte.

La mémoire clé peut être activée/désactivée dans le système de menu MY CAR sous Paramètres → Paramètres du véhicule → Mémoire Clés → Pos. rétroviseurs et siège cond. dans la clé. Pour une description du système de menus, voir page 147.

La mémoire de clé des deux télécommandes et les trois mémoires du siècle sont entièrement indépendantes les unes des autres.

Arrêt d'urgence

Si, par accident, le siège commence à se déplacer, appuyez sur l'un des boutons pour l'arrêter.

Appuyez sur le bouton de déverrouillage de la télécommande pour relancer la procédure d'obtention de la position de siège mémorisée dans la mémoire clé. La porte conducteur doit alors être ouverte.

Attention

Risque de pincement! Veillez à ce qu'aucun enfant ne joue avec les commandes. Vérifiez qu'il n'y a aucun objet devant, derrière ou sous le siège avant d'effectuer un réglage. Vérifiez également que les passagers à l'arrière ne soient pas coincés.

Sièges chauffants

Pour les sièges chauffants, voir page 158.

Banquette arrêt

Appuie-tête de la place centrale arrière

Réglez l'appuie-tête selon la taille du passager afin qu'il couvre (si possible) l'ensemble de l'arrière de la tête. Réglez l'appuie-tête selon vos besoins.

Pour abaisser à nouveau l'appuie-tête, appuyez sur le bouton (situé au milieu, entre le dossier et l'appuie-tête, voir illustration) tout en appuyant sur l'appuie-tête.

Rabattement manuel des appuie-têtes arrière aux places extérieures

Tirez sur la poignée de verrouillage la plus proche de l'appuie-tête pour le rabattre en avant.

L'appuie-tête est rabattu en avant manuellement jusqu'à entendre un clic.

Important

Il ne doit y avoir aucun objet sur la banquette arrière lorsqule dossier doit être rabattu. Les ceintures de sécurité ne doivent pas être bouclées. La garniture de la banquette arrière risquerait d'être endommagée.

Le dossier en trois parties de la banquette arrière peut être rabattu de différentes manières.

Il peut être nécessaire d'avancer les sièges avant et/ou d'ajuster les dossiers pour pouvoir rabattre complètement les dossiers arrière.

• La partie gauche peut être rabattue séparément.
• La partie centrale peut être rabattue séparément. La partie droite ne peut être rabattue qu'avec la partie centrale.
• Si l'ensemble du dossier doit être rabattu, chacune des parties devra être rabattue séparément.

Si vous devez abaisser le dossier central, déverrouillez et ajustez l'appuie-tête de ce dernier, voir page 88. Les appuie-têtes des places extérieures se rétractent automatiquement lorsque les dossiers des sièges extérieurs sont abaissés. Tirez la poignée de verrouillage A du dossier vers le haut et rabattez en même temps le dossier. Lorsque le témoin rouge des loquets B est visible, cela indique que le dossier n'est plus verrouillé.

Pour rabattre le dossier, les appuie-têtes doivent être poussés légèrement vers l'avant pour ne pas frotter sur le coussin d'assise.

Procédez dans l'ordre inverse pour les relever.

Sièges

Lorsque le dossier a été relevé, le témoin rouge ne doit plus être visible. S'il est toujours visible, cela indique que le dossier n'est pas verrouillé.

Attention

Vérifiez que les dossiers et les appuie-tête de la banquette arrière sont correctement verrouillés.

Rabattement électrique des appuie-têtes extérieurs de la banquette arrière*

1. La télécommande doit être en position I ou II.
2. Appuyez sur le bouton pour abaisser les appuie-tête extérieurs arrière afin d'améliorer la visibilité vers l'arrêté.

Attention

N'abaissez pas les appuie-têtes extérieurs si des passagers sont assis à ces places.

Relevez l'appuie-tête manuellement jusqu'à ce que vous entendiez un clic.

Attention

Les appuie-tête doivent être verrouillés après avoir été relevés.

Volant

Réglage

Réglage du volant.

Levier - déblocage du volant 2 réglages possibles du volant

Le volant peut être réglé en hauteur et en profondeur :

1. Tirez le levier vers vous pour débloquer le volant.
2. Réglez le volant dans la position qui vous convient.
3. Repoussez le levier pour verrouiller le volant. Si le levier est difficile à actionner, appuyez sur le volant tout en appuyant à nouveau sur le levier.

Attention

Réglez le volant et verrouillez-le avant de prendre la route.

Si la direction assistée est assujettie à la vitesse, il est possible de régler le niveau de résistance au volant, voir page 172.

Commands*

Commandes au volant.

1 Régulateur de vitesse, voir page 173. Régulateur adaptatif de vitesse et de distance ACC, voir page 177. 2 Commande du système audio et du téléphone, voir page 231.

Avertisseur sonore

Avertisseur sonore.

Appuyez au centre du volant pour klaxonner.

Éclairage

Commutateur d'éclairage

Vue d'ensemble, commandes d'éclairage.

1 Molette pour le réglage de l'éclairage des écrans et des instruments 2 Feu antibrouillard arrête 3 Commutateur d'éclairage 4 Molette 1 pour le réglage de la portée des phares

Éclairage des instruments

En fonction de la position de la clé, différents écrans et instruments s'allument, voir page 84.

L'éclairage des écrans est automatiquement réduit dans l'obscurité et la sensibilité peut être ajustée avec la molette.

La puissance de l'éclairage des instruments se règle avec la molette.

Réglage de la portée des phares

Le chargement de la voiture modifie la hauteur du faisceau lumineux des phares, ce qui peut entraîner l'éblouissement des conducteurs venant en sens inverse. Vous pouvez éviter ce problème en réglant la portée des phares. Abaissez l'éclairage si la voiture est fortement chargée.

1. Laissez le moteur tourner ou la télécommande en position I.
2. Faites tourner la molette vers le haut/le bas pour augmenter/baisser la portée des phares.

Les voitures équipées de phares Xénon actifs* possèdent un réglage automatique de la portée et ne comportent donc pas de molette.

Feux de croisement/de route

Commutateur d'éclairage et levier au volant.

Position d'appels de phares Position de feux de route

Éclairage

Position	Signification
0	Feux de croisement automatiques/éteints. Appels de phares uniquement.
ÉDQE	Feux de position/de stationnement
©D	Feux de croisement. Dans cette position, les frais de route peuvent être allumés et les appels de phares sont disponibles.

A Concerné certains marchés.

Il n'est possible d'activer les feux de route qu'en position [D].

Appel de phares

Tirez légèrement le levier vers le volant jusqu'en position d'appels de phares. Les feux de route s'allument jusqu'à ce que vous relâchiez le levier.

Feux de croisement

Au démarrage du moteur, les feux de croisement s'allument automatiquement si le commutateur d'éclairage se trouve en position

1. Au besoin, il est possible de faire désactiver l'allumage automatique des feux des croisements par un atelier. Volvo recommande de prendre contact avec un atelier Volvo agréé.

En position ①, les feux de croisement sont automatiquement allumés lorsque le moteur tourne ou lorsque la télécommande est en position II.

Feux de route

Les feux de route ne peuvent être allumés que lorsque le commutateur d'éclairage est en position D. Allumez/éteignez les feux de route en tirant le levier en butée vers le volant et en le relâchant. Les feux de route peuvent aussi être éteints avec une brève pression du levier vers le volant.

Lorsque les feux de route sont allumés, le témoin s'allume dans le combiné d'instruments.

Phares Xénon actifs - ABL*

Faisceau d'éclairage avec la fonction désactivée (gauche) ou activée (droit).

Si la voiture est équipée de phares Xénon actifs (Active Bending Lights - ABL), le faisceau lumineux des phares suit les mouvements du volant pour offrir un éclairage optimal dans les virages et dans les carrefours, augmentant ainsi la sécurité.

Cette fonction est automatiquement activée au démarrage de la voiture. En cas de problème de fonctionnement, le témoin s'allume dans le combiné d'instruments et l'écran affiche un texte explicatif et un autre témoin s'allume.

Éclairage

Témoin	Écran	Significa-tion
D!	Panne pha-res Répar demandée	Le système est hors ser-vice. Contac-tez un atelier sir le message reste affiché. Volvo recom-mande de prendre contact avec un atelier Volvo agréé.

La fonction n'est activée que dans la pénombre ou la nuit et seulement si la voiture est en mouvement.

Cette fonction 3 peut être désactivée/activée dans le système de menu MY CAR sous Ma V60 Feux de crois. activités ou sous

Paramètres → Paramètres du véhicule →

Paramètres d'éclairage → Feux de croisement activés. Pour une description du système de menus, voir page 148.

Pour l'adaptation du faisceau d'éclairage, voir page 97.

Feux de position/de stationnement

Commutateur d'éclairage en position de feux de stationnement.

Tournez le commutateur d'éclairage en position centrale (l'éclairage de plaque minéralogique s'allume simultanément).

Les feux de position arrière s'allument aussi à l'ouverture du hayon pour attirer l'attention des usagers se trouvant derrière.

Feux stop

Le feu stop s'allume automatiquement en cas de freinage. Pour de plus amples informations concernant les feux stop d'urgence et les feux de détresse automatiques, voir page 133.

Feu antibrouillard arrêt

Bouton pour le feu antibrouillard arrêté.

Le feu antibrouillard arrêté se compose d'une lampe arrêté et ne peut être allumé qu'avec les feux de route/de croissement.

Appuyez sur le bouton pour les allumer/éteindre. Le témoin de feu antibrouillard arrêté 0 s'allume sur le combiné d'instruments et le témoin du bouton brille lorsque le feu antibrouillard arrêté est allumé.

Éclairage

Le feu antibrouillard arrière s'éteint automatiquement à l'arrêt du moteur.

La législation concernant l'utilisation des deux feux antibrouillard arrêté varie entre les pays.

Feux de détresse

Bouton des yeux de détresse.

Appuyez sur le bouton pour activer les yeux de détresse. Les deux témoins de clignotant du combiné d'instruments clignotent lorsque les yeux de détresse sont actifs.

Les feux de détresse sont automatiquement activés lorsque la voiture freine au point que les feux stop d'urgence s'allument et si la vitesse est inférieure à 30 km/h. Ils restent actifs tant

que la voiture est à l'arrêt puis ils sont désactivés lorsque vous repartez ou en appuyant sur le bouton. Pour de plus amples informations concernant les feux stop d'urgence et les feux de détresse automatiques, voir page 133.

Feux clignotants/clignotants

Feux clignotants/clignotants.

Clignotement court

Poussez le levier du volant vers le haut ou vers le bas en première position, puis relâchez-le. Les clignotants clignotent trois fois. Cette fonction peut être activée/désactivée dans le système de menu.

MY CAR sous Paramètres

Paramètres du véhicule Paramètres

d'éclairage → Indicateur de direction

Triple. Pour une description du système de menus, voir page 148.

Clignotement continu

Poussez le levier du volant vers le haut ou vers le bas en position extérieure.

Le levier reste dans sa position et peut être repositionné manuellement ou revenir automatiquement avec le mouvement du volant.

Témoins de clignotants

Pour les témoins de clignotants, voir page 78.

Éclairage

Éclairage de l'habitacle

Commandes au plafond pour les liseuses avant et l'éclairage d'habitacle.

1 Liseuse côte gauche Liseuse côté droit 3 Éclairage d'habitacle

Tout éclairage de l'habitacle peut être allumé et étant manuellement dans les 30 minutes après :

• que le moteur est arrêté et que la télécommande est en position 0 le déverrouillage de la voiture sans que le moteur n'ait été démarré.

Éclairage de plafonnier avant

Les liseuses avant s'allument et s'éteignent par une pression sur chaque bouton sur le plafonnier.

Éclairage de plafonnier arrêté

Éclairage de plafonnier arrêté.

Les lampes s'allument et s'éteignent par une pression sur chaque bouton.

Éclairage d'emmarchement

L'éclairage d'emmarchement (et l'éclairage d'habitacle) s'allume et s'éteint à l'ouverture et à la fermeture d'une porte latérale.

Éclairage de boîte à gants

L'éclairage de boîte à gants s'allume ou s'éteint lorsqu'elle est ouverte ou fermée.

Miroir de courtoisie

L'éclairage du miroir de courtoisie, voir page 223, s'allume et s'éteint à l'ouverture et à la fermeture du couvercle.

Éclairage du compartiment à bagages

L'éclairage du compartiment à bagages s'allume et s'éteint avec l'ouverture et la fermeture du hayon.

Éclairage automatique

Le bouton de l'éclairage d'habitacle permet de régler l'éclairage de l'habitacle, il comporte trois positions :

• Arrêt - côté droit enforcé, l'éclairage automatique est désactivé.
• Neutre - l'éclairage automatique est activé. Marche - côté gauche enforcé, l'éclairage de l'habitacle est allumé.

Neutre

Lorsque le bouton est en position neutre, l'éclairage d'habitacle s'allume et s'éteint automatiquement selon le schéma suivant.

L'éclairage d'habitacle s'allume et le reste pendant 30 secondes lorsque :

Éclairage

• La voiture est déverrouillée avec la télécommande ou la lame de clé, reportez-vous aux pages 49 ou 53
• le moteur est arrêté et que la télécommande est en position 0.

L'éclairage d'habitacle s'éteint lorsque :

le moteur démarre - la voiture est verrouillée.

L'éclairage d'habitacle s'allume et reste allumé durant deux minutes si l'une des portes est ouverte.

Si un éclairage est allumé manuellement et si la voiture est verrouillée, celui-ci s'éteindra automatiquement après deux minutes.

Durée d'éclairage de sécurité

Une partie de l'éclairage extérieur peut rester allumé pour servir d'éclairage d'accompagnement après le verrouillage de la voiture.

1. Retirez la télécommande du contacteur d'allumage.
2. Tirez le levier gauche vers le volant en position de butée puis relâchez. La fonction est activée de la même façon que pour les appels de phare, voir page 92.
3. Sortez et verrouillez la voiture.

Lorsque la fonction est activée, les yeux de croisement, les yeux de stationnement, les ampoules des rétroviseurs extérieurs, l'éclairage de plaque minéralogique, les plafonniers et l'éclairage d'emmarchement s'allument.

La durée d'activation de l'éclairage d'accompagnement peut être déterminée dans le système de menu MY CAR sous Paramètres →

Paramètres du véhicule Paramètres

d'éclairage → Durée éclairage d'accomp..

Pour une description du système de menus, voir page 148.

Durée lumière approche

L'éclairage de sécurité s'allume avec la télécommande, voir page 49, et il sert à allumer l'éclairage de la voiture à distance.

Lorsque la fonction est activée avec la télécommande, les feux de stationnement, les ampoules des rétroviseurs extérieurs, l'éclairage de plaque minéralogique, les plafonniers et l'éclairage d'emarchement s'allument.

La durée d'activation de l'éclairage de sécurité peut être déterminée dans le système de menu MY CAR sous Paramètres → Paramètres du véhicule → Paramètres d'éclairage →

Durée d'éclairage d'approche. Pour une description du système de menus, voir page 148.

Adaptation du faisceau d'éclairage Faisceau d'éclairage, circulation à gauche.

Faisceau d'éclairage, circulation à droite.

Le faisceau d'éclairage peut être réglé entre circulation à droite et à gauche pour éviter d'éblouir les véhicules qui viennent en sens

Éclairage

Inverse. Un faisceau d'éclairage adapté doit éclairer les bords de la route de manière efficace.

Phares xenon actifs*

La voiture doit être immobile et le moteur doit être en marche lorsqu'elle faisceau est modifié entre circulation à gauche et à droite.

1. Ouvrez le système de menu MY CAR sous Paramètres → Paramètres du véhicule → Paramètres d'éclairage.
2. Sélectionnez entre Circulation à droite temporaire et Circulation à gauche temporaire.

Pour une description du système de menus, voir page 148

Phares halogène

Pour les phares halogènes, le faisceau d'éclairage est réglé par un masquage du verre des phares. Le faisceau d'éclairage est légèrement dégradé.

Masquage des phares

1. Reproduisez les modèles A et B pour les voitures à conduite à gauche et les modèles C et D pour les voitures à conduite à droite à l'échelle 1:1, voir page 101 :
2. A = LHD Right (conduite à gauche, optique droite)
3. B = LHD Left (conduite à gauche, optique gauche)
4. C = RHD Right (conduite à droite, optique droite)
5. D = RHD Left (conduite à droite, optique gauche)
6. Reproduisez les modèles sur un matériel autocollant résistant à l'eau et découpez.
7. Placez les modèles autocollants à la bonne distance du bord de l'optique à l'aide de l'illustration, voir page 99, et des cotes de la liste ci-dessous :
8. Modèle A : ligne horizontale environ 80 mm, ligne verticale environ 20 mm
9. Modèle B : ligne horizontale environ 80 mm, ligne verticale environ 4 mm
10. Modèle C : ligne horizontale environ 120 mm, ligne verticale environ 4 mm
11. Modèle D : ligne horizontale environ 85 mm, ligne verticale environ 15 mm

Éclairage

Placement des modèles

Ligne supérieure : masquage pour voiture avec conduite à gauche, modèles A et B. Ligne inférieure : masquage pour voiture avec conduite à droite, modèles C.

Éclairage

Éclairage

Modèles pour phares halogènes

Essuie-glace et lave-glace

Essuie-glace

Essuie-glace et lave-glace.

1 Capteur de pluie, marche/arrêt 2 Molette de sensibilité/fréquence

Essuie-glace désactivés

Placez le levier en position 0 pour désactiver les essuie-glaces.

Balayage unique

Déplacez le levier vers le haut et relâchez-le pour obtenir un balayage.

Balayage intermittent

INT Utilisez la molette pour ajuster le nombre de balayages par unité de temps, lorsque le balayage intermittent est sélectionné.

Balayage continu

Les essuie-glaces fonctionnent à vitesse normale.

Les essuie-glaces fonctionnent à vitesse élevée.

Important

Avant d'activer les essuie-glaces en hiver, assurez-vous que les balais ne sont pas gelés et veillez à enlever la neige et la glace sur le pare-brise (et la lunette arrière).

Important

Lors du nettoyage du pare-brise avec les essuie-glaces, utilisez du liquide lave-glace en abondance. Le pare-brise doit être mouillé lorsque les essuie-glaces fonctionnent.

Position d'entretien des balais d'essuie-glace

Pour le nettoyage du pare-brise/des balais d'essuie-glace et le remplacement des balais d'essuie-glace, voir page 338 et 355.

Capteur de pluie*

Le capteur de pluie détecte la quantité d'eau sur le pare-brise pour activer automatiquement les essuie-glace. La sensibilité du capteur de pluie peut être réglée avec la molette.

Lorsque le capteur de pluie est activé, un témoin est allumé sur le bouton et le témoin de capteur de pluie apparaît sur l'écran droit du combiné d'instruments.

Activer et régler la sensibilité

Lorsque le capteur de pluie doit être activé, le matériau doit tourner ou la télécommande doit être en position I ou II et le levier d'essuie-glace doit être en position 0 ou en position de balayage unique.

Activez le capteur de pluie en appuyant sur le bouton. Les essuie-glaces effectuent un balayage.

Si le levier est déplacé vers le haut, les essuie-glaces effectuent un balayage supplémentaire.

Essuie-glace et lave-glace

Tournez la molette vers le haut pour une plus grande sensibilité et vers le bas pour une moins grande sensibilité. (Un balayage supplémentaire est donné lorsque la molette est tournée vers le haut.)

Désactiver

Désactivez le capteur de pluie en appuyant sur le bouton ou en déplaçant le levier vers le bas sur une autre position d'essuie-glace.

Le capteur de pluie est automatiquement désactivé lorsque la télécommande est retirée de la serrure de contact ou cinq minutes après l'arrêt du moteur.

Important

Les essuie-glace peuvent être activés et endommagés. Désactivez le capteur de pluie lorsque le moteur tourne ou que la télécommande est en position I ou II. Les témoins du combiné d'instruments et du bouton s'éteignent.

Lavage des phares et des vitres

Fonction de lavage.

Lavage du pare-brise

Tirez le levier vers le volant pour actionner les lave-glaces et les lave-phares.

Les essuie-glaces effectuent quelques balayages supplémentaires et les lave-phares sont activés lorsque le levier est relaché.

Buses de lavage chauffées*

Les buses de lavage sont automatiquement chauffées par grand froid pour éviter que le liquide lave-glace ne gèle.

Lavage à haute pression des phares*

Le lavage haute pression des phares consomme une grande quantité de liquide de lave-glace. Pour économiser du liquide lave-glace,

Les phares sont lavés automatiquement tous les cinq lavages du pare-brise.

Essuie-glace et lave-glace, lunette arrière

1 Essuie-glace de lunette arrête - balayage intermittent 2 Essuie-glace de lunette arrête - balayage continu

Le lave-glace de lunette arrière est activé en poussant le levier vers l'avant (voir la flèche sur l'illustration ci-dessus).

Essuie-glace et lave-glace

L'essuie-glace arrêté est pourvu d'une protection antisurchauffe qui coupe le moteur en cas de surchauffe. L'essuie-glace sera activé à nouveau après une période de refroidissement (30 secondes minimum, selon la température du moteur et extérieure).

Essuie-glace - recul

Si la marche arrière est engagée lorsque les essuie-glaces de pare-brise sont actifs, l'essuie-glace de lunette arrière passera en balayage intermittent². La fonction est désactivée en quittant la marche arrière.

Si l'essuie-glace de lunette arrière fonctionne déjà à vitesse continue, il n'y a pas de changement.

Pour les voitures avec capteur de pluie, l'essuie-glace arrêté est activé en marche arrêté si le capteur est activé et qu'il pleut.

Verre laminé

Le verre est renforcé, ce qui offre une meilleure protection antivol et une meilleure isolation sonore dans l'habitat. Le pare-brise et les autres

vitres sont en verre laminé.

Revêtement hydrofuge et antipoussière*

Les vitres sont traitées avec un revêtement qui améliore la visibilité dans

Les conditions climatiques difficiles. Entretien, voir page 357.

Important

N'utilise pas de raclette à lame métallique pour gratter le givre sur les vitres. Utilise la fonction de chauffage pour éliminer la glace sur les rétroviseurs, voir page 109.

Pare-brise athermique*

Champ sans pellicule IR.

	Cote
A	40 mm
B	80 mm

Le pare-brise est muni d'une pellicule athermique (IR) qui réduit le rayonnement thermique du soleil dans l'habitacle.

Le fonctionnement et les performances d'un appareil électronique (transpondeur par exemple) peuvent être perturbés s'il est placé derrière une surface de verre pourvue d'une pellicule athermique.

Pour un fonctionnement optimal de l'appareil électronique, celui-ci doit être placé sur la par

ter du pare-brise qui n'est pas munie de la pellicule athermique (champ indiqué sur l'illustration ci-dessus).

Lève-vitres

Panneau de commande de la porte conducteur.

1 Verrouillage électrique pour l'ouverture des portières* et des vitres latérales arrêté, voir page 67. 2 Commandes des vitres arrière 3 Commandes des vitres avant

Attention

Vérifiez qu'aucun passager arrêté ne soit présent lorsque les fenêtres sont fermées avec les commandes de la porte conducteur.

Attention

Contrôlez que les enfants et autres passagers ne soient pas coincés lors de la fermeture des fenêtres, même si vous utilisez la télécommande.

Attention

En présence d'enfants dans la voiture, pensez toujours à couper le courant des lève-vitres en déconnectant la télécommande du contact lorsque le conducteur quitte la voiture.

Actionnement

Actionnement des lève-vitres.

Actionnement manuel

2 Actionnement automatique

Grâce au panneau de commande de la porte conducteur, il est possible d'actionner tous les lève-vitres. Le panneau de commande de chaque porte ne permet d'actionner que le lève-vitre de la porte correspondante. Les lève-vitres ne peuvent être actionnés qu'avec un seul panneau de commande à la fois.

Pour que les lève-vitres puissent fonctionner, la télécommande doit être en position I ou II. Après que le moteur a fonctionné, il est possible d'actionner les lève-vitres pendant quelques minutes même si la télécommande a été retirée mais pas après l'ouverture de la porte.

La fermeture des fenêtres est interrompue si leur mouvement est perturbé et elles s'ouvrent. Il est possible de forcer la protection antipincement lorsque la fermeture a été interrompue, par exemple en cas de formation de glace. Après deux fermetures interrompues de suite, la protection antipincement sera forcée et automatiquement désactivée pendant un court instant. La fermeture est maintenant possible en maintenant le bouton tiré en permanence.

Pour réduire le bruit de pulsations du vent lorsque les vitres arrière sont ouvertes, il suffit d'ouvrir légèrement les vitres avant.

Actionnement manuel

Tirez/poussez légèrement la commande vers le haut/vers bas. La vitre monte/descend tant que la commande est maintenue en position.

Actionnement automatique

Tirez/poussez la commande en butée puis relâchez-la. La vitre monte/descend automatiquement en butée.

Actionnement avec la télécommande et le verrouillage centralisé

Pour actionner à distance les lève-vitres électriques de l'extérieur avec la télécommande ou de l'intérieur avec le verrouillage centralisé, reportez-vous aux pages 50 et 63

Initialisation

Si la batterie a été déconnectée, la fonction d'ouverture automatique doit être initialisée pour fonctionner correctement.

1. Tirez légèrement la partie avant du bouton pour relever la vitre en butée et maintenez-le pendant une seconde.
2. Relâchez brièvement le bouton.
3. Tirez à nouveau la partie avant du bouton pendant une seconde.

Attention

Il convient d'effectuer une initialisation pour que la protection antipincement puisse fonctionner.

Rétroviseurs extérieurs

Commande des rétroviseurs extérieurs.

Réglage

1. Appuyez sur le bouton L pour régler le rétroviseur gauche et sur le bouton R pour le rétroviseur droit. La diode du bouton correspondant s'allume.
2. Réglez la position au moyen de la petite manette centrale.
3. Appuyez de nouveau sur le bouton L ou sur le bouton R. La diode doit s'éteindre.

Attention

Les rétroviseurs sont de type grand angle pour permettre une bonne visibilité. Les objets peuvent sembler se trouver plus loin qu'ils ne sont en réalité.

Électriquement

Les rétroviseurs peuvent être repliés lorsque la voiture est stationnée ou lorsque vous abordez un passage étroit :

1. Appuyez en même temps sur les boutons L et R (la télécommande doit être au moins en position I).
2. Relâchez-les après environ 1 seconde. Les rétroviseurs se replient entièrement de manière automatique.

Déployez les rétroviseurs en appuyant en même temps sur les boutons L et R. Les rétroviseurs se déploient entièrement de manière automatique.

Mémorisation de la position*

Les positions des rétroviseurs sont enregistrées dans la mémoire clé lorsque la voiture est verrouillée avec la télécommande. Lorsque la voiture est déverrouillée avec la même télécommande, les rétroviseurs et le siège

Vitres et rétroviseurs

conducteur reconnaît les positions mémori-ses lors de l'ouverture de la porte conducteur.

Cette fonction peut être activée/désactivée dans le système de menu MY CAR sous

Paramètres Paramètres du véhicule

Mémoire Clés → Position rétroviseurs et siège conducteur dans la clé. Pour une description du système de menus, voir page 148.

Inclinaison du rétroviseur pour le stationnement 1

Il est possible d'incliner le rétroviseur pour permettre au conducteur de voir le bord de la route pour les manœuvres de stationnement.

• Engagez la marche arrière et appuyez sur le bouton L ou R.

Lorsque vous quittez la marche arrière, le rétroviseur se remet automatiquement dans sa position d'origine après environ 10 secondes, ou plus tout si vous appuyez sur le bouton L ou R.

Inclinaison automatique du rétroviseur pour le stationnement 1

Lorsque la marche arrière est engagée, le rétroviseur est automatiquement incliné vers le bas pour permettre au conducteur de voir le bord de la chaussée lors des manœuvres de stationnement. Lorsque vous quittez la marche

arrière, le rétroviseur se remet automatiquement dans sa position d'origine après un instant.

Cette fonction peut être activée/désactivée dans le système de menu MY CAR sous

Paramètres → Paramètres du véhicule →

Paramètres rétroviseurs extérieurs →

Incliner le rétroviseur gauche ou incliner le rétroviseur droit. Pour une description du système de menus, voir page 148.

Rabattement automatique au verrouillage

Les rétroviseurs se rabattent/se déploient automatiquement lors du verrouillage/déverrouillage de la voiture.

Cette fonction peut être activée/désactivée dans le système de menu MY CAR sous

Paramètres → Paramètres du véhicule →

Paramètres rétroviseurs extérieurs →

Rabattre les rétroviseurs. Pour une description du système de menus, voir page 148.

Nouveau réglage en position neutre

Les rétroviseurs qui ont été déplacés de l'extérieur par un tiers doivent être replacés avec la commande électrique en position neutre

pour que la fonction de rabattement électrique puisse fonctionner correctement :

1. Rabattez les rétroviseurs vers l'intérieur à l'aide des boutons L et R.
2. Déployez à nouveau les rétroviseurs à l'aide des boutons L et R.
3. Répétez la procédure ci-dessus au besoin. Les rétroviseurs sont à nouveau en position neutre.

Éclairage de sécurité et d'accompagnement

La lampe de chaque rétroviseur s'allume lorsque l'éclairage de sécurité ou l'éclairage d'accompagnement sont actifs, voir page 97.

Désembuage et dégivrage de la lunette arrière et des rétroviseurs extérieurs

Ce bouton est utilisé pour dégivrer et désembuer rapidement la lunette arrière et les rétroviseurs extérieurs.

Une pression sur le bouton active le chauffage. La diode du bouton indique que la fonction est active. Désactivez le chauffage dès que la glace/buée a été éliminée afin de ne pas trop solliciter la batterie inutilement. Le chauffage est automatiquement désactivé après un certain temps.

La lunette avant est automatiquement dés-embuée/dégivrée si la voiture démarre avec une température extérieure inférieure à +9°C. La fonction d'Autodégivrage peut être sélectionnée dans le système de menu MY CAR sous Paramètres → Paramètres de

climatisation Dégivreur arrêt automatique. Choisissez entre MARCHE ou ARRET. Pour une description du système de menus, voir page 148.

Rétroviseur intérieur

1 Commande de la fonction antiéblouissement

Fonction antiéblouissement manuelle

Une forte lumière provenant de l'arrière peut se réfléchir dans le rétroviseur et éblouir le conducteur. Utilisez le commutateur pour éviter d'être ébloui si une lumière provenant de l'arrière est gênante :

1. Tirez sur le commutateur pour atténuer l'éblouissement.
2. Poussez le commutateur en position normale vers le pare-brise.

Fonction antiéblouissement automatique*

La fonction antiéblouissement s'active automatiquement avec l'apparition d'une source de lumière provenant de l'arrière. La commande n'est pas sur les rétroviseurs avec fonction antiéblouissement automatique.

La boussole* ne peut être sélectionnée que si le rétroviseur est muni de la fonction antiéblouissement automatique, voir page 110.

Boussole

Utilisation

Rétroviseur avec boussole.

Un écran est intégré dans l'angle supérieur droit du rétroviseur intérieur qui indique la direction de conduite (avant de la voiture). Huit directions différentes sont indiquées avec des abréviations en anglais : N (nord), NE (nord-est), E (est), SE (sud-est), S (sud), SW (sud-oust), W (oust), NW (nord-oust).

La boussole est automatiquement activée au démarrage de la voiture ou avec la clé en position II, voir page 84. Pour désactiver/activer la boussole, utilisez par exemple un trombone et appuyez sur le bouton en-dessous du rétroviseur.

Étalongnage

La terre est divisée en 15 zones magnétiques.

La boussole est réglée pour la zone géographique

La boussole doit être recalibrée si la voiture change de zone magnétique.

1. Arrêtez la voiture sur un large espace dégagé, sans constructions en acier ni câbles haute tension.
2. Démarrez la voiture.

Pour obtenir le meilleur étalonnage, coupez tout équipement électrique (climatisation, essuie-glace etc.) et assurez-vous que toutes les portes sont fermées.

1. Maintenez le bouton situé sous le rétroviseur enfoncé pendant environ 6 secondes (utilisez un trombone par exemple) jusqu'à l'apparition du symbole C.

Zones magnétiques.

1. Maintenez le bouton situé sous le rétroviseur enfoncé pendant environ 3 secondes. Le numéro de la zone actuelle apparait.
2. Appuyez plusieurs fois sur le bouton jusqu'à atteindre la zone magnétique souhaitée (1-15), consultez la carte des zones magnétiques de la boussole.
3. Attendez que l'écran affiche à nouveau le symbole C.
4. Conduisez à vitesse maximale de 10 km/h en décrivant un cercle jusqu'à ce qu'une direction s'affiche dans la boussole, indiquant que l'étalonnage est terminé. Faites encore 2 tours pour obtenir un étalonnage plus précis.
5. Répétez la procédure ci-dessus au besoin.

Généralités

La commande du toit ouvrant est située dans le plafond. Le toit peut être ouvert verticalement (bord arrière) et horizontalement. Pour pouvoir ouvrir le toit, la clé doit être en position I ou II.

Ouverture horizontale

Ouverture horizontalement, vers l'arrière/vers l'avant.

1 Ouverture automatique 2 Ouverture manuelle 3 Fermeture manuelle 4 Fermeture automatique

Ouverture

Pour ouvrir le toit au maximum, tirez la commande vers l'arrière en position d'ouverture automatique puis relâchez-la.

Pour l'ouverture manuelle, tirez la commande vers l'arrière jusqu'au point de résistance. Le toit s'ouvre en position maximale tant que la commande est dans cette position.

Fermeture

Pour la fermeture manuelle, appuyez sur la commande vers l'avant jusqu'au point de résistance de la fermeture manuelle. Le toit se ferme tant que la commande est dans cette position.

Attention

Risque de pincement lors de la fermeture du toit ouvrant. La fonction antipincement du toit ouvrant ne fonctionne que lors d'une fermeture automatique, et non en fermeture manuelle.

Pour la fermeture automatique, poussez la commande en position de fermeture automatique et relâchez-la.

L'alimentation électrique du toit ouvrant est coupée en sortant la télécommande de l'interrupteur de contact.

Attention

Si des enfants sont embarqués :

Pensez à couper l'alimentation du tout ouvrant en utilisant la télécommande si vous nevez quitter la voiture.

Ouverture verticale

Ouverture verticale, soulevement du bord arrière.

Ouvrez en pressant le bord arrière de la commande vers le haut. 2 Fermez en tirant le bord arrière de la commande vers le bas.

Fermeture avec la télécommande ou le bouton de verrouillage centralisé

Une pression longue sur le bouton de verrouillage permet de fermer le toit ouvrant et toutes les vitres, reportez-vous aux pages 49 et 63. Les portes et le hayon sont verrouillés. Si vous nevez interrompre la fermeture, appuyez à nouveau sur le bouton de verrouillage.

Attention

Si le toit ouvrant est fermé avec la télécommande, veillez à ne coincer personne.

Pare-soleil

Le toit ouvrant est également doté d'un pare-soleil intérieur coulissant à commande manuelle. Lorsque vous ouvrez le toit ouvrant, le pare-soleil est ramené automatiquement.

vers l'arrière. Saisissez la poignée et faites coulisser le pare-soleil vers l'avant.

Le toit ouvrant est doté d'une protection antipincement qui est déclenchée, lors de la fermeture automatique, si le toit est bloqué par un objet quelconque. Dans ce cas, le toit s'arrête et s'ouvre ensuite automatiquement à la position ouverte précédente.

Déflecteur

Le toit ouvrant est doté d'un déflecteur qui se déploie lorsque le toit ouvrant est ouvert.

Généralités concernant le blocage éthylométrique

Le rôle du blocage éthylométrique est d'empêcher toute personne ivre de conduire la voiture. Avant de pouvoir démarrer le moteur, le conducteur doit effectuer un test d'alcoolémie qui vérifie que ce dernier n'est pas sous l'emprise de l'alcool. Le dispositif de blocage éthylométrique est calibré pour chaque marché selon la limite légale autorisant la conduite.

Attention

Le dispositif de blocage éthylométrique est un assistant et ne dispense pas le conducteur de ses responsabilités. Le conducteur a toujours la responsabilité d'être sobre et de conduire la voiture en toute sécurité.

Fonctions

1. Buse pour le test par expiration.
2. Commutateur.
3. Bouton de validation.
4. Témoin de l'état de la batterie
5. Témoin pour le résultat du test
6. Le témoin indique que le dispositif est prêt pour le test d'alcoolémie.

Batterie

Le témoin de contrôle (4) du dispositif indique l'état de la batterie :

Témoin (4)	État de la batterie
Vert clignotant	Charge en cours
Vert	Batterie chargée
Jaune	Partiellement chargée
Rouge	Batterie déchargée - placez le dispositif dans le support ou branchez le cable d'alimentation dans la boîte à gants.

Rangez le dispositif de blocage éthylométrie dans son support. Ainsi, vous maintiendrez la batterie intégrée chargée et le dispositif de test sera automatiquement activé lors du déverrouillage de la voiture.

Avant le démarrage du moteur

Le dispositif de test sera automatiquement activé et prêt à l'emploi lors du déverrouillage de la voiture.

1. Lorsque le témoin de contrôle (6) est allumé en vert, le dispositif est prêt à l'emploi.
2. Sortez le dispositif de son support. Si le dispositif n'est pas dans la voiture lors du déverrouillage, il faudra d'abord l'activer avec le commutateur (2).
3. Sortez l'embout (1), prenez une profonde inspiration et expirez dedans en exerçant une pression régulière jusqu'à ce que vous entendiez un "clinic" après environ 5 secondes. Le résultat correspond à l'une des options du tableau suivant : Résultat après le test.
4. Si aucun message n'apparaît, la communication avec la voiture peut avoir échoué. Appuyez sur le bouton (3) pour transmettre le résultat manuellement à la voiture.
5. Rabattez la buse et reposez le dispositif dans son support.
6. Démarrez alors le moteur dans les 5 minutes suivant le test approuvé. Sinon, il faudra refaire le test.

Résultat après test d'alcoolémie

Témoin (5) + mes-sage	Signification
Témoin vert + Alco-guard Test négatif	Démarrez le moteur. Le taux d'alcoolémie est nul.
Témoin jaune + Alcoguard Test négatif	Le démarrage du moteur est possible. Le taux d'alcoolé-mie est supérieur à 0,1 pro-mille mais inférieur à la limite légaleA.
Témoin rouge + Test positif Attende 1 min	Le démarrage du moteur est impossible. Le taux d'alcoolé-mie est supérieur à la limite légaleA.

Les limitations varient d'un pays à l'autre. Informez-vous sur la législation en vigueur. Consultez la section Généralités concernant le blocage éthylométrique 113

Après la conduite, le moteur peut être redémarré dans les 30 minutes sans que vous n'ayez besoin de faire un test d'alcoolémie.

Avant le test par expiration

Pour un fonctionnement correct et une mesure aussi précise que possible :

• Évitez de manger ou de boire lors des 5 minutes qui précèdent le test.
• Évitez d'utiliser le lave-glace, l'alcool contenu dans le liquide peut fausser la mesure.

Changement de conducteur

Pour veiller à ce qu'un nouveau test soit effectué lors du changement de conducteur, maintenez simultanément l'interrupteur (2) et le bouton de validation (3) enfoncés pendant environ 3 secondes. La position repasse en mode de blocage du démarriage et un nouveau test est nécessaire pour pouvoir redémarrer le moteur.

Calibrage et entretien

Le dispositif de blocage éthylométrique doit être contrôlé et calibré par un atelier 1 tous les 12 mois.

Le message apparait sur l'écran 30 jours Alcoguard Étalonn. nécess. avant un recalibrage nécessaire. Si le calibrage n'est pas effectué dans les 30 jours, le démarrage normal du moteur deviendra impossible. Le

démarrage ne sera possible qu'avec la fonction de dérivation, voir page 115 chapitre En cas d'urgence.

Le message peut être supprimé par une pression sur le bouton de validation (3). Sinon, il disparaît automatiquement après environ 2 minutes mais réapparaît à chaque démarrage du moteur. Seul un recalibrage en atelier 1 permet de supprimer le message de façon permanente.

Conditions météorologiques : froides ou chaudes

Plus le temps est froid, plus le dispositif mettra de temps avant d'être prêt à l'emploi.

Température (°C)	Temps de préchauffage maxi-mal (seconds)
+10 — +85	10
-5 — +10	60
-40 — -5	180

À des températures inférieures à -20 °C ou supérieures à +60 °C, le dispositif de blocage éthylométrique nécessitera un complément d'alimentation électrique. L'écran affiche

Insérer cable aim - Alcoguard. Branchez alors le cable d'alimentation de la boîte à gants au dispositif de blocage éthylométrique et attendez que le témoin de contrôle (6) s'allume en vert.

Par temps très froid, il est possible de réduire le temps de préchauffage en plaçant le dispositif dans un lieu chauffé.

En cas d'urgence

Dans les cas d'urgence ou si le dispositif de blocage éthylométrique est hors service ou retiré, il est possible de dériver le dispositif et de permettre le démarrage du moteur.

Toute activation avec dérivation (Bypass) est enregistrée dans une mémoire, voir page 10 du chapitre Enregistrement de données.

Après avoir activé la fonction Bypass, l'écran indique Alcoguard Dérivation active en permanence pendant la conduite et le message ne peut être supprimé que par un atelier 1.

La fonction Bypass peut être testée sans la mémorisation du message. Pour cela, effectuez toutes les étapes sans démarrer la voiture.

Le message disparaît au verrouillage de la voiture.

Lors de l'installation du dispositif, il faut désirer si la dérivation est une fonction Bypass ou d'urgence. Ce réglage peut être modifié ultérieurement dans un atelier 1.

Activation de la fonction bypass

• Appuyez et maintenez simultanément le bouton READ du levier gauche et le bouton des feux de détresse enfoncés pendant environ 5 secondes. L'écran indique d'abord Dérivat. Active. Attendre 1 min puis Alcoguard Dérivat. active. Le moteur peut alors être démarré.

Cette fonction peut être activée plusieurs fois. Le message qui apparait pendant la conduite ne peut être supprimé que dans un atelier.

Activer la fonction d'urgence

• Appuyez et maintenez simultanément le bouton READ du levier gauche et le bouton des feux de détresse enfoncés pendant environ 5 secondes. L'écran indique Alcoguard Dérivat. active et le moteur peut alors être démarré.

Cette fonction peut être utilisée une fois. Il faudra ensuite effectuer une initialisation en atelier.

Témoins et messages

Outre les messages déjà décrits, l'écran du combiné d'instruments peut aussi afficher les éléments suivants :

Message	Signification/Mesure
Alcoguard Redém. possible	Le moteur a été coupé pendant moins de 30 minutes, il peut être à nouveau démarré sans test.
Alcoguard Répar demandée	Contactez un atelier1.
Alcoguard Signal absent	Échec du transfert. Transférez manuellement avec le bouton (3) ou refaites le test.
Alcoguard test non valable	Échec du test. Refaites le test.
Alcoguard Souffler + long.	Expiration trop courte. Souf-flez plus longtemps.
Alcoguard Souffler - fort	Expiration trop forte. Souf-flez plus doucement.

Message	Signification/Mesure
Alcoguard Souffler + fort	Expiration trop faible. Souf-lez plus fort.
Alcoguard Atten. Préchauffage	Préchauffage pas prise. Attendez le message Alco-guard Souffler 5 sec..

Démarrage du moteur

Moteurs essence et Diesel

Contacteur d'allumage avec télécommande insérée et bouton START/STOP ENGINE.

Important

N'insérez pas la télécommande à l'envers. Maintenez la partie avec la lame de clé amovible, voir page 52.

1. Insérez la télécommande dans le contacteur d'allumage et enforcez-la jusqu'en butée. Veuillez noter que si la voiture est équipée d'un blocage éthylométrique, il convient d'effectuer un test d'alcoolémie avant de pouvoir démarrer le moteur, voir page 113.
2. Maintenez la pédale d'embrayage complètement enfoncée 1. (Pour les voitures équipées d'une boîte de vitesses automatique, appuyez sur la pédale de frein.)
3. Appuyez sur le bouton START/STOP ENGINE puis relâchez-le.

Le démarreur est activé jusqu'au démarrage du moteur mais pas plus de 10 secondes (jusqu'à 60 secondes pour les Diesel).

Si le moteur ne démarre pas, essayez à nouveau en maintenant le bouton START/STOP ENGINE jusqu'à ce que le moteur démarre.

Attention

Retirez toujours la télécommande du contacteur d'allumage lorsque vous quittez le véhicule, tout particulièrement si des enfants sont laissés à bord. Pour de plus amples informations sur le retrait de la télécommande du contacteur d'allumage, voir page 84.

En cas de démarrage à froid, le régime de ralenti peut être considérablement plus élevé que la normale pour certains types de moteur. Cette technique permet au système de dépollution des gaz d'échappement d'atteindre rapidement sa température normale de fonctionnement, ce qui permet de réduire les émissions de gaz d'échappement et de protéger l'environnement.

Suivez les étapes 2-3 pour le démarrage des moteurs essence et Diesel. Pour de plus amples informations concernant Keyless drive, voir page 58.

Une condition pour que la voiture puisse démarrer est que l'une des télécommandes avec fonction Keyless drive* se trouve dans l'habitacle ou le compartiment à bagages.

Attention

Ne retirez jamais la télécommande avec la fonction Keyless drive* de la voiture pendant la conduite ou un remorquage.

Arrêter le moteur

Pour arrêter le moteur, appuyez sur START/ STOP ENGINE.

Si la voiture est équipée d'une boîte de vitesses automatique et que le sélection est en position P ou si la voiture est en mouvement, appuyez 2 fois ou maintenez le bouton enfoncé jusqu'à l'arrêt du moteur.

Blocage volant

Le blocage du volant est déverrouillé lorsque le bouton START/STOP ENGINE est enfoncé après l'insertion de la télécommande dans le contacteur d'allumage.

Le blocage du volant est activé à l'ouverture de la porte conducteur après l'arrêt du moteur.

Positions de clé

Pour de plus amples informations sur les différentes positions d'allumage, voir page 84

Démarrage du moteur - batterie auxiliaire

Aide au démarrage

Si la batterie est déchargée, il est possible de démarrer la voiture avec une autre batterie.

Pour éviter le risque d'explosion, voici quelques recommandations pour le démarrage avec une batterie auxiliaire :

1. Mettez la télécommande en position 0, voir page 84.
2. Assurez-vous que la batterie auxiliaire a une tension de 12 volts.
3. Si la batterie auxiliaire se trouve dans une autre voiture, démarr
4. Branchez le câble de démarrage rouge sur la borne positive 1 de la batterie auxiliaire.
5. Ouvrez les clips de l'un des caches avant de la batterie puis retirez ce dernier, voir page 341.
6. Branchez cable de demarrage a l'une des bornes positives de la batterie ②.
7. Placez l'une des pinces du câble noir sur la borne négative de la batterie auxiliaire 3

Important

Branchez le câble de démarriage prudemment pour éviter les courts-circuits avec d'autres composants du compartiment moteur.

1. Placez l'autre pince sur un point de mise à la masse (la tête de la vis sur le bord supérieur de la suspension moteur droite). 4. Vérifiez que les pinces des câbles sont bien fixées pour éviter les étincelles lors des tentatives de démarriage.
2. Démarrez le moteur de la voiture de secours. Laissez-le tourner pendant quelques minutes à une vitesse légèrement

supérieure à la vitesse de ralenti (1500 tr/min).

1. Démarrez le moteur de la voiture en panne de batterie. Ne touchez pas les connexions pendant la tentative de démarrage. Il risque de se former des étincelles.
2. Retirez les câbles de démarrage. Retirez tout d'abord le câble noir puis le câble rouge.

Assurez-vous que les pinces du câble de démarrage noir n'entrent pas en contact avec la borne positive de la batterie ou avec la pince raccordée au câble de démarrage rouge.

Attention

La batterie peut produire un mélange d'oxygène et d'hydrogène très explosif. Une étincelle provoquée par une erreur de branchement peut suffire à faire exploser la batterie. La batterie contient également de l'acide sulfurique très corrosif. En cas de contact de l'acide avec les yeux, la peau ou les vêtements, rincez abondamment à l'eau. En cas de contact avec les yeux, consultez immédiatement un médecin.

Boîtes de vitesses

Boîte de vitesses manuelle

Grille des rapports, boîte 5 rapports.

Grille des rapports, boîte 6 rapports.

La boîte 6 rapportes existe en deux versions. La différence réside dans la position de la marche

arrière. La grille de rapports est visible sur le levier de vitesses.

• Enlevez complètement la pédale d'embrayage à chaque passage de rapport.
• Retirez le pied de la pédale d'embrayage entre les passages de rapport.

Verrouillage de marche arrêt

Le verrouillage de marche arrêt réduit le risque de passer la marche arrêt par erreur lorsque vous roulez normalement en marche avant.

• En partant du point mort N, engagez la marche arrière R uniquement lorsque la voiture est à l'arrêt.

Pour la première variante de boîte 6 vitesses (voir première image) - passerez tout d'abord le sélecteur de vitesses en position N puis enclenchez la marche arrière.

Boîte de vitesses automatique Geartronic*

D : mode automatique de passage des rapports. M(+ / - ) : mode manuel de passage des rapports.

L'écran d'information indique la position du sélecteur de vitesses avec les symboles suivants: P, R, N, D, S, 1, 2, 3, 4, 5 ou 6, voir page 78.

Position de stationnement (p)

Sélectionnez P pour démarrer le moteur ou lorsque la voiture est garée. La pédale de frein doit être enfoncée pour sortir le levier de vitesse de la position P.

En position P, la boîte de vitesse est bloquée mécaniquement. Activez toujours le frein de

Boîtes de vitesses

stationnement électrique en appuyant sur le bouton, voir page 135.

Important

La voiture doit être immobile pour sélectionner la position P.

Marche arrêt (R)

La voiture doit être immobile pour sélectionner la position R.

Neutre (N)

Le moteur peut être démarré, mais aucune vitesse n'est engagée. Serrez le frein de stationnement lorsque la voiture est à l'arrêt et le sélecteur de vitesses en position N.

Position de conduite (d)

La position D correspond à la position de conduite normale. Le passage des rapports s'effectue automatiquement en fonction de l'accélération et de la vitesse. La voiture doit être à l'arrêt pour passer de la position R à la position D.

Grâce à la boîte de vitesses automatique Geartronic, le conducteur peut passer manuellement les rapports. Le frein moteur de la voiture

entrent en action lorsque vous relâchez la pédale d'accélérateur.

Pour obtenir le mode de passage manuel des rapports, placez le levier en position D en butée droite sur + / -. L'écran d'information n'affichera alors plus D mais un chiffre compris entre 1-6, indiquant le rapport engagé, voir page 78.

• Poussez le levier vers l'avant + (plus) pour passer au rapport supérieur et relâchez le levier qui revient alors au point neutre entre + et -.

• Tirez le levier en arrière vers - (moins) pour passer le rapport inférieur et relâchez-le.

La position manuelle (+ / -) peut être sélectionnée à n'importe quel moment pendant la conduite.

Pour éviter les à-coups et arrêts de moteur, Geartronic rétrograde automatiquement dès que le conducteur laisse la voiture ralentir plus que ce qui est approprié pour la vitesse engagée.

Pour revenir à la position automatique :

• Placez le levier en butée gauche sur D.

Si la boîte de vitesses est munie d'un programme Sport, elle ne passera en mode manuel qu'après que le levier ait été poussé en avant ou en arrêté de sa position (+/-). L'écran d'information n'affiche plus le symbole S mais les rapports engagés 1-6.

Le programme Sport offre un comportement plus sportif et permet d'atteindre des régimes plus élevés sur les rapports. En outre, la réponse en accélération est plus rapide. Avec une conduite active, la priorité est donnée aux rapports bas et donc à un passage tardif du rapport supérieur.

Le mode Sport est activé en déplaçant le levier de la position D vers la butée sur + / -. L'écran d'information affiche alors S au lieu de D.

Le mode Sport peut être sélectionné à n'importe quel moment pendant la conduite.

Il peut être plus facile de démarrer sur un sol glissant en engageant le 3ème rapport manuellement.

1. Enfoncez la pédale de frein et poussez le levier sélecteur depuis la position D en

Boîtes de vitesses

butée vers + / - - le symbole sur l'écran du tableau de bord passe du chiffre 1.

1. Passez le 3ème rapport en poussant le levier deux fois vers l'avant + (plus) - l'écran passé de 1 à 3.
2. Relâchez la pédale de frein et accélérez doucement.

Le "mode hiver" de la boîte de vitesses permet à la voiture de démarrer avec un régime moteur moins élevé et une puissance moteur réduite sur les roues motrices.

Lorsque vous appuyez à fond sur la pédale d'accélérateur, une fois la position dite "de pleine accélération" passée, le rapport inférieur est automatiquement engagé. Cela s'appelle une rétrogradation "kickdown".

Si vous relâchez l'accélérateur hors de la position "kickdown", le rapport supérieur est automatiquement engagé.

La fonction "kickdown" est utilisée lorsqu'une accélération maximale est nécessaire, lors d'un dépassement par exemple.

Fonction de sécurité

Le programme de gestion de la boîte de vitesses automatique est muni d'une protection contre les rétrogradations qui entraîneraient un surrégime.

Geartronic ne permet pas les rétrogradations/ kickdown sur des régimes trop élevés qui pourraient endommager le moteur. Si le conducteur insiste néanmoins pour une telle rétrogradation, il ne se passe rien. Le rapport reste tel qu'il est.

En cas de kickdown, la voiture peut rétrograder de un ou plusieurs rapports à la fois en fonction du régime moteur. La voiture passe au rapport supérieur lorsque le moteur atteint le régime maximal pour éviter d'endommager le moteur.

Blocage mécanique du sélecteur de vitesses

Il est possible de déplacer librement le levier de vitesses d'avant en arrêt entre N et D. Les autres positions sont bloquées par un loquet.

commandé à l'aide du bouton de blocage du sélecteur de vitesses.

Avec le bouton de blocage enfoncé, le levier peut être poussé en avant ou en arrêté entre P, R, N et D.

Blocage automatique du sélecteur de vitesses

La boîte de vitesses automatique est pourvue de systèmes de sécurité particuliers :

Position de stationnement (p)

Véhicule immobile avec moteur qui tourne :

Enforcez la pédale de frein tout en mettant le sélecteur de vitesses dans une autre position.

Blocage électrique de changement de vitesse - Shiftlock Position de stationnement (P)

Afin de pouvoir passer le sélecteur de la position P vers une autre position, la pédale de frein doit être enfoncée et la télécommande doit être en position II, voir page 84.

Blocage de changement de vitesses - point mort (n)

Si le sélecteur est en position N et si la voiture est restée immobile pendant au moins

3 secondes (que le moteur soit en marche ou non), le sélecteur est alors bloqué.

Afin de pouvoir passer le sélecteur de la position N vers une autre position, la pédale de frein

Boîtes de vitesses

doit être enfoncée et le contact doit être en position II, voir page 84.

Désactiver le blocage automatique du sélecteur de vitesses

Si la voiture ne peut être conduite, par ex. lorsque la batterie est déchargée, il faudra sortir le levier sélecteur de la position P pour pouvoir déplacer la voiture.

Soulevez le tapis en caoutchouc du compartiment derrière la console centrale et ouvrez la trappe. 2 Insérez la lame de clé à fond. Pressez la lame de clé vers le bas et maintenez-la en position. (Pour de plus amples informations concernant la lame de clé, voir page 52)

B Dégagez le sélecteur de la position P.

Boîte de vitesses automatique Powershift*2

D: mode automatique de passage des rapports. M (+ / - ): mode manuel de passage des rapports.

Powershift est une boîte de vitesses à 6 rapports qui, à la différence d'une boîte de vitesses ordinaire, dispose de disques d'embrayage mécaniques doubles. Une boîte de vitesses automatique ordinaire dispose d'un convertisseur de couple hydraulique qui transmet la force du moteur vers la boîte de vitesses.

La boîte de vitesses Powershift fonctionne de la même façon et dispose de commandes et de fonctions similaires à la boîte de vitesses

Geartronic représentée dans le chapitre précédent.

La fonction HSA (Hill Start Assist) permet de conserver la pression dans le système de freinage pendant quelques secondes lorsque vous retirez le pied de la pédale de frein pour reprendre la pédale d'accélérateur avant de démarrer en côte.

Le freinage temporaire disparait après quelques secondes lorsque le conducteur accede.

Ne pas oublier

Le double embrayage de la boîte de vitesses est muni d'une protection contre la surcharge qui s'active s'il devenait trop chaud, par exemple, lorsque la voiture est maintenue trop longtemps à l'arrêt avec la pédale d'accélérateur dans une montée.

Une boîte de vitesses qui a trop chauffé se manifeste par des secousses et des vibrations dans la voiture, le témoin d'advertissement s'allume et l'écran d'information affiche un message. La boîte de vitesses peut aussi chauffer en cas d'embouteillage avec déplacements lents (10 km/h ou moins) en montée ou avec une remorque attelée. La boîte de vitesses

Boîtes de vitesses

refroidit en cas d'immobilité de la voiture, en enfonçant le frein et en laissant tourner le moteur au ralenti.

La surchauffe en cas d'embouteillage peut être évitée en roulant par étape : immobilisez la voiture et attendez avec le pied sur le frein jusqu'à ce qu'une distance suffisante se soit formée.

devant vous, roulez puis attendez à nouveau avec le pied sur le frein.

Important

Utilisez le frein de route pour maintenir la voiture immobile en pente. Ne la maintenez pas immobile avec la pédale d'accélérateur. Il y a alors risque de surchauffe de la boîte de vitesses.

Message et mesure

Dans certaines situations, l'écran peut afficher un message en même temps qu'un témoin s'allume.

Témoin	Écran	Propriétés de conduite	Mesure
	Surchauf. trans. Frei-ner pr reflr.	Difficultés pour conserver une vitesse régulière à régime constant.	Surchauffe de la boîte de vitesses. Maintenez la voiture immobile avec le frein de route.A
	Surchauf. trans. arrêt prudent	Fortes secours en marche avant.	Surchauffe de la boîte de vitesses. Garez immédiatement la voiture en toute sécurité.A
	Refroid. translm. Lais tourner mot	Pas de transmission en rai-son d'une sur-chauffe de la boîte de vitesses.	Surchauffe de la boîte de vitesses. Pour obtaining le refroidissement le plus rapide : Laissez le moteur tourner au ralenti avec le sélecteur de vitesses en position N ou P jusqu'à ce que le message dispa-raisse.

Pour obtenir le refroidissement le plus rapide, laissez le moteur tourner au ralenti avec le sélecteur de vitesses en position N ou P jusqu'à ce que le message disparaisse.

Boîtes de vitesses

Le tableau présente trois étapes avec différents niveaux de gravité pour une surchauffe de la boîte de vitesses. Parallèlement à l'apparition du message, le conducteur est averti par une modification des propriétés de conduite déclenchée par l'électronique embarquée. Suivez les instructions à l'écran, le cas échéant.

Les exemples dans ce tableau n'indiquent pas une panne mais qu'une fonction de sécurité est activée pour éviter d'endomager un des composants de la voiture.

Attention

Si vous ignorez un témoin d'alerte accompagné d'un message Surchauffe. trans. arrêt prudent, la chaleur dans la boîte de vitesses risque de s'élever au point d'interruption compromise le flux de force entre le moteur et la boîte de vitesses pour empêcher une avarie de l'embrayage. La voiture perd alors toute source d'entraînement et est immobilisée jusqu'à ce que la température de la boîte de vitesses retrouve un niveau acceptable.

Pour voir les autres messages concernant la boîte de vitesses et les solutions proposées, voir page 144.

Un message disparaît automatiquement après avoir effectué la mesure indiquée ou en appuyant sur le bouton READ du levier des clignotants.

Plus silencieux et plus propre

Le respect de l'environnement est l'une des valeurs essentielles de Volvo Car Corporation qui influencent toutes nos activités. Cette orientation a engendré la création de la série de véhicules DRIVE dont le concept rassemble plusieurs fonctions à économie d'énergie et dont l'objectif commun est la réduction de la consommation en carburant et ainsi des émissions d'échappement.

Les deux versions Eco DRIVE et Eco Start/Stop DRIVE proposent différentes fonctions à économie d’énergie selon la boîte de vitesses qui désigne la voiture :

Une V60 avec ce bouton sur le tableau de bord et...

... boîte de vitesses automatique à la fonction Eco DRIVE... boîte de vitesses manuelle à la fonction Eco Start/Stop DRIVE.

Veuillez noter que la voiture ne peut être équipée que de l'une des fonctions (Eco DRVe ou Eco Start/Stop DRVe), jamais les deux.

Informations et réglages complémentaires

Le menu MY CAR de la voiture comprend un manuel d'instruction qui décrit l'ensemble du

concept DRIVE ainsi que ses réglages et ses options. Voir page 148.

Généralités concernant eco

La fonction Eco DRIVE active un programme qui aide le conducteur à conduire la voiture de façon très économique avec une consommation de carburant et des émissions polluantes minimes.

Dans la pratique, cela signifie une réduction du frein moteur permettant une utilisation de l'énergie cinétique de la voiture pour rouler sur une plus longue distance avec le moteur au ralenti.

Un autre avantage pour l'environnement de la fonction Eco DRIVE est son interprétation de l'ouverture du papillon des gaz. Le programme la perçoit comme plus lente que la réalité pour obtenir une consommation de carburant minimale lors de l'accélération.

Eco DRIVE ou eco start/stop DRIVE*

Fonctionnement et utilisation

Eco DRIVE Marche/Arrêt. S'allume brievement à l'activation et lors de l'apparition d'un message. (Utilisé uniquement avec la fonction Eco Start/Stop DRIVE).

Conduite avec le régulateur de vitesse

La fonction Eco DRIVE avec régulateur de vitesse activé permet une conduite plus flexible. La fonction ne suit pas exactement la vitesse réglée en cas d'augmentation de la charge mais elle autorise un léger décalage, par exemple au début d'une pente raide.

La raison est une ouverture de papillon plus lente qu'avec le régulateur ordinaire, grâce à la fonction Eco DRIVE, par exemple pour compenser une augmentation de charge.

La flexibilité, à effet écologique, du régulateur de vitesse s'étend sur une plage de +0/-2 km/h.

Désactiver la fonction eco DRIVE

Le réglage actuel est mémorisé à l'arrêt du moteur. Par exemple, si Eco DRIVE est activé au moment de l'arrêt du moteur, la fonction sera aussi activée au prochain démarrage du moteur.

Dans certaines situations, l'utilisation du frein moteur est avantageuse, par exemple dans les descentes, et il peut donc être intéressant de désactiver temporairement la fonction Eco DRIVE en

Appuyant sur ce bouton (1).

Un message et l'extinction du témoin indiquent que la fonction est désactivée.

Pour accompagner le témoin de contrôle, la fonction Eco DRIVE peut cher des messages sur l'écran d'info dans certaines situations. Le tableau montre quelques exemple.

Témoin	Mes-sage	Info/mesure
DRIVQ	Eco DRIVE Mar-che	S'allume pendant environ 5 secondes après l'activation de Eco DRIVE.
	Eco DRIVE Arrêt	S'allume pendant environ 5 secondes après la désactivation de Eco DRIVE.

Si un message ne disparait pas après correction, contactez un atelier. Un atelier Volvo agréé est recommandé.

Généralités concernant start/stop

Le moteur s'arrête. Plus silencieux et plus propre....

Certains moteurs peuvent être équipés de la fonction Eco Start/Stop DRIVE qui est activée par exemple dans les embouteillages ou aux feux de circulation.

La séquence de redémarrage automatique du moteur est si souple que il est presque impossible de noter que le moteur était arrêté. L'impression est que le moteur a continué à tourner mais de façon très silencieuse et avec un ralenti très bas.

Avec la fonction Eco Start/Stop DRIVE, le conducteur a la possibilité d'adopter une conduite plus écologique avec la mise au point

arrêt et l'arrêt automatique du moteur, dans les situations appropriées.

Fonctionnement et utilisation

1 Eco Start/Stop DRIVE Marche/Arrêt. S'allume brievement à l'activation et lors de l'apparition d'un message. 3 Le moteur est arrêté automatiquement.

DAVQ La fonction Eco Start/Stop DRIVE est automatiquement activée lors du démarrage du moteur. Le conducteur est informé de l'activation de la fonction par un symbole (2) sur le tableau de bord qui s'allume un court instant et par le témoin vert (1) du bouton de Marche/Arrêt allumé.

Après un démar rage à la clé ou chaque démar rage automatique, la voiture doit d'abord atteindre 5 km/h avant l'activation de la fonction Start/Stop. D'autres conditions doivent ensuite être remplies, vous pouvez les consulter sous "Le moteur ne s'arrête pas automatiquement".

Les autres systèmes ordinaires de la voiture (éclairage, radio, etc.) fonctionnent normalement même lorsque le moteur a été arrêté automatiquement. Toutefois, certains équipements peuvent voir leur fonctionnement temporairement réduit, cela concerne la vitesse du ventilateur de climatisation ou un volume extrêmement élevé du système audio.

Arrêt automatique du moteur

Pour obtenir un arrêt automatique du moteur, la voiture doit être à l'arrêt :

• Placez le levier de vitesses au point mort et relâchez la pédale d'embrayage. Le moteur s'arrête.

Le symbole (3) apparait sur l'écran pour confirmer et rappeler que le moteur a été arrêté automatiquement.

Démarrage automatique du moteur

Avec le levier de vitesses au point mort :

Enlevez la pédale d'embrayage et le moteur démarre. ou - Enforcez la pédale d'accélérateur et le moteur démarre.

Si la voiture est dans une descente : - Relâchez le frein de route et laissez la voiture rouler à une vitesse supérieure au rythme de marche normal et le moteur démarre.

Ensuite, il suffit d'engager un rapport et de poursuivre votre route.

Indicateur de rapport

Un facteur important pour une conduite écologique est de passer les bons rapports au bon moment.

Pour l'aider, le conducteur dispose d'un indicateur qui lui indique le meilleur moment pour passer le rapport supérieur ou inférieur - GSI (Gear Shift Indicator).

Cette indication se manifeste sous la forme d'une flèche vers le haut ou vers le bas sur l'écran inférieur du combiné d'instruments.

Désactiver la fonction eco start/stop DRIVE

Dans certaines situations, vous voudrez peut-être désactiver temporairement la fonction Start/Stop automatique. Pour cela, appuyez sur ce bouton (1).

Pour indiquer la désactivation de la fonction Start/Stop, le symbole (2) sur l'écran d'information s'éteint et le message Eco DRIVE Arrêt apparait pendant

environ 5 secondes puis le

Le témoin du bouton s'éteint.

La fonction Start/Stop est désactivée jusqu'à ce qu'elle soit réactivée avec le bouton ou jusqu'au prochain démarrage du moteur.

Le moteur ne s'arrête pas automatiquement

Même lorsque la fonction

Eco Start/Stop DRiVe est activée, le moteur ne s'arrête pas automatiquement si :

• le conducteur a détaché sa ceinture de sécurité.
• la voiture n'est pas à l'arrêt - la fonction Start/Stop accepte un déplacement très lent, correspondant à un rythme de marche normal.
• la capacité de la batterie est inférieure au niveau minimum.
• le moteur n'a pas atteint sa température normale de fonctionnement.
• la température extérieure est inférieure à 0 ou supérieure à 30°C. les valeurs de l'environnement de l'habitatcle sont hors des tolérances, indiquant que le ventilateur d'habitatcle tourne à haut régime.
• la voiture a reculé et la marche arrêtée n'est plus engagée.
• la température de la batterie est inférieure à 0 °C ou supérieure à 55 °C.

Le moteur démarre automatiquement sans intervention du conducteur

Dans certains cas, le moteur, après avoir été arrêté automatiquement, peut redémarrer sans que le conducteur n'ait indiqué qu'il pouvait continuer.

Dans les cas suivants, le moteur peut démarrer automatiquement, même si le conducteur n'a ni enforcé la pédale d'embrayage ni engagé un rapport :

• De la buée se forme sur les vitres.
• La température extérieure est inférieure à 0 ou supérieure à 30°C.
• Une alimentation électrique élevée est requise ou la capacité de la batterie a atteint le niveau minimum.
• La voiture roule plus vite que le rythme de marche normal.
• Une répétition de l'enforcement (pompage) de la pédale de frein.

Attention

N'ouvrez pas le capot moteur si le moteur a été arrêté automatiquement, ce dernier risque de démarrer automatiquement. Pour éviter le démarrage automatique lorsque le capot est ouvert :

• Engagez d'abord un rapport et serrez le frein de stationnement ou retirez la télécommande du contacteur d'allumage.

Le moteur ne démarre pas automatiquement

Dans les cas suivants, le moteur ne démarre pas automatiquement après un arrêt automatique:

• Le conducteur a détaché sa ceinture de sécurité. Un message invite le conducteur à effectuer un démarrage normal du moteur.
• Un rapport est engagé sans débrayer. Un message invite le conducteur à mettre le levier de vitesses au point mort pour permettre le démarrage automatique.

Arrêt du moteur involontaire

En cas d'échec du démarrage et si le moteur cale, procédez comme suit :

1. Enlevez à nouveau la pédale d'embrayage, le moteur démarre automatiquement après que le levier de vitesses soit

Placez le levier de vitesses au point mort. L'écran d'information aura alors affiché le message : Mettez le levier de vitesses au point mort.

Pour accompagner le témoin de contrôle, la fonction

Eco Start/Stop DRIVE peut aussi afficher des messages sur l'écran d'information dans certaines situations. Pour certains d'entre eux, il convient d'effectuer une mesure recommandée. Le tableau suivant montre quelques exemples.

Témoin	Mes-sage	Info/mesure
DRIVQ	Eco DRIVE Marche	S'allume pendant environ 5 secondes après l'activation de Eco Start/Stop DRIVE.
	Eco DRIVE Arrêt	S'allume pendant environ 5 secondes après la désactivation de Eco Start/Stop DRIVE.
	Débrayez pour démarrer	Moteur prét au démar- rage automatique. En attente de l'activation de la pédale d'embrayage.

Eco DRIVE ou eco start/stop DRIVE*

Témoin	Mes-sage	Info/mesure	Témoin	Mes-sage	Info/mesure
	Enforcez le frein de route pour démarrer	Mateur prét au démar- rage automatique. En attente de l'activation de la pédale de frein.	DRIVQ	Start- Stop Auto, Répar déman-ée	Eco Start/Stop DRIVE est hors fonction. Il convient de contacter un atelier. Un atelier Volvo agréé est recommandé.
	Enforcez l'em-brayage ou le frein pour démarrer	Mateur prét au démar- rage automatique. En attente de l'activation de la pédale d'embrayage ou de frein.	DRIVQ	Appuyez sur le bouton START	Le moteur ne démarrera pas directementA. Effec-tuez un démarrage nor-mal avec le bouton START.
DRYQ	Mettez le levier de vitesses au point mort	Un rapport est engagé sans débrayage. Débrayez et placez le levier de vitesses au point mort.	Se produit par exemple si la ceinture de sécurité a été décro-chée après un arrêt automatique du moteur.Si un message ne disparait pas après correc-tion, contactez un atelier. Un atelier Volvo agréé est recommandé.
AUTO- STOP	Moteur en arrêt automa-tique	Mateur prét au démar- rage automatique. En attente de l'activation de la pédale d'embrayage ou de frein.

La transmission intégrale est toujours activée

La transmission intégrale signifie que la voiture est entraînée simultanément par les quatre roues.

La puissance est automatiquement répartie entre les roues avant et arrière. Un système d'embrayage à commande électronique répartit la puissance aux roues qui ont la meilleure adhérence. Cela permet d'obtenir la excellure tenue de route possible et d'éviter le patinage des roues. En conduite normale, la majeure partie du couple moteur est répartie sur le train avant.

La transmission intégrale augmente la sécurité de conduite par temps de pluie, de neige et de verglas.

Généralités

La voiture est équipée de deux circuits de freinage. Si un circuit est endommagé, ce qui signifie que la pédale de frein s'enfonce plus et qu'elle doit être enfoncée plus fortement pour obtenir une puissance de freinage normale.

La force de pression du conducteur sur la pédale de frein est amplifiée par un servofrein.

Attention

Le servifrein ne fonctionne que lorsque le moteur est en marche.

Si le frein est utilisé lorsque le moteur est à l'arrêt, la pédale devient plus dure et une force plus importante est nécessaire pour freiner la voiture.

Sur route très accidentée ou en cas de conduite avec une charge importante, il est possible d'épargner les freins en utilisant le frein moteur. Le frein moteur est le plus efficace si le même rapport est utilisé pour la montée et pour la descente.

Pour plus d'informations générales sur les charges importantes de la voiture, voir page 370.

Freins antiblocage

La voiture est équipée de l'ABS (Anti-lock Braking System) qui empêche les roues de se bloquer lors d'un freinage. La direction reste efficace, par exemple pour éviter un obstacle. En cas d'intervention de cette fonction, il est normal de sentir des vibrations dans la pédale de frein.

Après le démarrage du moteur, un bref test du système ABS est effectué lorsque le conducteur relâche la pédale de frein. Un autre test automatique du système ABS peut aussi avoir lieu lorsque la voiture atteint 10km/h. Ce test peut être ressenti sous la forme de pulsations dans la pédale de frein.

Feux stop d'urgence et deux de détresse automatiques

Les feux stop d'urgence sont allumés pour informer les usagers se trouvant derrière d'un freinage brusque. Cette fonction signifie que les feux stop clignotent au lieu de rester allumés, comme pour un freinage normal.

Les feux stop d'urgence sont activés au-delà de 50 km/h si le système ABS est sollicité et/ou en cas de freinage brusque. Une fois la vitesse de la voiture inférieure à 10 km/h, les feux stop restent allumés et les feux de détresse sont activés jusqu'à ce que le conducteur agisse sur le régime moteur en actionnant la

pédale d'accélérateur ou les éteigne avec le bouton, voir page 95.

Nettoyage des disques de frein

Les dépôts de saleté et l'eau sur les disques de frein peuvent entraîner un retard dans l'action du frein. Le nettoyage des garnitures de frein peut réduire ce retard.

En cas de chaussée humide, avant de garer la voiture pour une longue période ou après avoir lavé la voiture, il est préférable d'effectuer le nettoyage manuel. Pour cela, freinez légèrement et un court instant lorsque vous roulez.

Aide au freinage d'urgence

L'aide au freinage d'urgence EBA (Emergency Brake Assist) contribue à augmenter la force de freinage et donc à réduire la distance de freinage. Le système EBA détecte la manière de freiner du conducteur et augmente la force de freinage lorsque cela est nécessaire. La force de freinage peut être amplifiée jusqu'à un niveau correspondant à celui du système ABS. La fonction EBA est interrompue lorsque la pression sur la pédale de frein diminue.

Freins de route

Lorsque la fonction EBA est activée, la pédale de frein s'abaisse légèrement plus longtemps que d'habitude. Enforcez (et maintenez) la pédale de frein aussi longtemps que cela est nécessaire. Tout freinage est interrompu lorsque la pédale de frein est relachée.

Témoins sur le combiné d'instrument

Témoin	Signification
◎	Allumé en continu - Vérifiez le niveau de liquide de frein. Si le niveau est bas, faites l'appoint de liquide de frein et recherchez la cause de la diminution du liquide de frein.
◎	Allumé en continu pendant 2 secondes au démarrage du moteur - Un problème est apparu dans la fonction ABS du système de freinage la dernière fois que le moteur était en marCHE.

Attention

Si et s'allument en même temps, une défaillance a pu se produire dans le système de freinage.

Si le niveau du réservoir de liquide de frein est normal dans ces circonstances, conduisez prudement votre voiture jusqu'à l'atelier le plus proche afin de faire vérifier le système de freinage. Un atelier Volvo agréé est recommandé.

Si le niveau du réservoir de liquide de frein est en dessous du repère MIN, la voiture ne doit pas être conduite avant d'avoir fait l'appoint en liquide de frein.

La cause d'une perte de liquide de frein doit être examinée.

Fonction

Lors du fonctionnement du frein de stationnement, un léger bruit de moteur électrique se fait entendre. Ce bruit retentit aussi lors des contrôles automatiques du fonctionnement du frein de stationnement.

Si la voiture est immobile lors du serrage du frein de stationnement, celui-ci n'agit que sur les roues arrière. Si vous serrez le frein de stationnement lorsque la voiture est en mouvement, ce sont les freins de route ordinaires qui agissent, c'est-à-dire que les quatre roues sont freinées. Lorsque la voiture est presque immobile, l'action du freinage passe sur les roues arrière.

Tension de batterie faible

Si la tension de batterie est trop faible, le frein de stationnement ne peut être ni serré ni desserré. Branchez une batterie auxiliaire si la tension de batterie est trop faible, voir page 119.

Pour serrer le frein de stationnement

Commande de frein de stationnement.

1. Enfoncez la pédale de frein fermement.
2. Appuyez sur la commande.
3. Relâchez la pédale de frein et assurez-vous que la voiture est bien immobile.
4. Lorsque vous laissez un véhicule en stationnement, engagez toujours le 1er rapport (pour les boîtes de vitesses manuelles) ou la position P (pour les boîtes de vitesses automatiques).

Le témoin sur le combiné d'instruments clignote jusqu'à ce que le frein

de stationnement soit complètement serré. Lorsque le témoin reste allumé, le frein de stationnement est serré.

En cas d'urgence, il est possible de serrer le frein de stationnement lorsque le véhicule est en mouvement en appuyant sur la commande. Le freinage est interrompu lorsque la commande est relachée ou si la pédale d'accélérateur est enfoncée.

En cas de freinage d'urgence à des vitesses supérieures à 10 km/h, un signal retentit pendant le freinage.

Stationnement en côte

Si la voiture est garée dans une côte, tournez les roues vers la route.

Si la voiture est garée dans une descente, tournez les roues vers le bord de la route.

Attention

Prenez toujours pour habitude de serrer le frein de stationnement lorsque vous vous garez sur un sol en pente. L'engagement d'un rapport ou de la position P avec une boîte de vitesses automatique ne suffit pas à maintenir la voiture dans toutes les situations.

Frein de stationnement

Pour desserrer le frein de stationnement

Commande de frein de stationnement.

Desserrage manuel

1. Insérez la télécommande dans l'interrupeur de contact.
2. Enfoncez la pédale de frein fermement.
3. Tirez sur la commande.

Le frein de stationnement peut aussi être desserré manuellement en enforçant la pédale d'embrayage au lieu de la pédale de frein. Volvo recommande l'utilisation de la pédale de frein.

Desserrage automatique

1. Démarrez le moteur.
2. Relâchez l'embrayage et accélérez.

Desserrage manuel

1. Insérez la télécommande dans l'interrupeur de contact.
2. Enfoncez la pédale de frein fermement.
3. Tirez sur la commande.

Desserrage automatique

1. Attachez votre ceinture de sécurité.
2. Démarrez le moteur.
3. Placez le sélecteur de vitesses en position D ou R et accélérez.

Par mesure de sécurité, le frein de stationnement n'est desserré automatiquement que si le moteur tourne et si le conducteur porte sa ceinture de sécurité. Le frein de stationnement est immédiatement desserré sur les voitures équipées d'une boîte de vitesses automatique lorsque la pédale d'accélérateur est enfoncée et que le selecteur est en position D ou R.

Lourde charge en montée

Une lourde charge, comme un remorque par exemple, peut faire reculer la voiture lorsque le frein de stationnement est automatiquement desserré dans une forte montée. Pour éviter ce problème, appuyez sur la commande tout en accélérant. Lâchez la commande lorsque le moteur a atteint la force de traction nécessaire.

Voitures avec fonction keyless drive

Pour le desserrer manuellement, appuyez sur le bouton START/STOP ENGINE, enfolez la pédale de frein ou d'embrayage puis tirez la poignée.

Témoins

Témoin	Signification
(P)!	Consultez le message sur l'écran d'information
(P)	Le clignotement du témoin indi-que que le frein de stationnement est serré. Si le témoin cli-gnote en d'autres circonstan-ces, cela signifie qu'un problème est apparu. Consultez le message sur l'écran d'informat-ion.

Messages

Frein stationn. Non entièrement desseré - Un problème entraîne l'impossibilité de desserer le frein de stationnement. Consultez un atelier. Un atelier Volvo agréé est recommandé. Si vous commencez à rouler avec ce message, un signal d'alerte retentit.

Frein stationnement desserré - Un problème entraine l'impossibilité de serrer le frein de stationnement. Essayez de le serrer puis de le desserrer. Contactez un atelier si le message reste affiché. Un atelier Volvo est recommandé.

Ce message apparait même sur le voiture avec boîte de vitesses manuelle lorsque la voiture roule à basse vitesse avec la porte ouverte pour indiquer au conducteur que le frein de stationnement peut s'être desserré par inadvertence.

Frein stationnement. Réparation demandée - Un problème est apparu. Contactez un atelier si le problème persiste. Un atelier Volvo est recommandé.

Si la voiture doit être garée avant d'avoir résolu le problème, les roues doivent être positionnées comme pour un stationnement en côte et le 1er rapport doit être engagé (boîte de vitesses manuelle) ; le sélecteur de vitesses doit être en position P (boîte de vitesses automatique).

Remplacement des garnitures de frein

Les garnitures des freins arrière doivent être remplacées dans un atelier en raison de la conception du frein de stationnement électrique. Un atelier Volvo agréé est recommandé.

Généralités

HomeLink® est une télécommande programmable qui permet de commander jusqu'à trois équipements (une porte de garage, un système d'alarme, un éclairage extérieur/intérieur par exemple) et ainsi de remplacer les télécommandes de ceux-ci. HomeLink® est livré intégré dans le pare-soleil gauche.

Le panneau HomeLink® se compose de trois boutons programmables et d'un témoin indicateur.

HomeLink® est conçu de manière à ce qu'il soit impossible de l'utiliser lorsque la voiture est verrouillée de l'extérieur.

Conservez les télécommandes d'origine afin de pouvoir effectuer des programmes ultérieurs (par exemple lorsque vous changez de voiture).

Supprimez la programmation des boutons lorsque vous êtes sur le point de vendre votre voiture.

Veuillez ne pas utiliser de pare-soleil métallique dans les voitures équipées du HomeLink. Cela peut avoir un effet négatif sur son fonctionnement.

Utilisation

Une fois le HomeLink® programmé, il est possible de l'utiliser en remplacement des télécommandes d'origine.

Enoncez le bouton programme pour activer la porte du garage, le système d'alarme etc. Le témoin indicateur est allumé tant que le bouton est maintenu enfoncé.

Si le contact n'est pas mis, HomeLink® fonctionne pendant 30 minutes après l'ouverture de la porte conducteur.

Les télécommandes d'origine peuvent bien sûr être utilisées en parallèle à HomeLink®.

Attention

Si HomeLink® est utilisé pour actionner une porte de garage ou une grille, assurez-vous que personne ne se trouve à proximité de la porte ou de la grille pendant leur déplacement.

N'utilisez pas la télécommande HomeLink pour une porte de garage qui n'a pas de sécurité arrêt/retour. La porte de garage doit réagir immédiatement lorsqu'elle sent que chaque chose empêche son déplacement : s'arrête immédiatement et revient. Une porte de garage sans cette sécurité risque de causer des blessures. Pour de plus amples informations, prenez contact avec le fournisseur par Internet : www.homelink.com.

Première programmation

La première étape efface la mémoire de HomeLink® et ne doit donc pas être effectuée pour ne reprogrammer qu'un seul bouton.

1. Appuyez sur l'un des deux boutons extérieurs et ne le lâchez pas avant que le témoin indicateur ne se mette à clignoter, après environ 20 secondes. Le clignotement indique que HomeLink® est en "mode

"apprentissage" et qu'il est prêt pour la programmation.

1. Placez la télécommande d'origine à environ 5 à 30 cm de HomeLink®. Surveillez le témoin indicateur.

La distance nécessaire entre la télécommande d'origine et HomeLink® dépend de la programmation de l'équipement. Plusieurs essais à différentes distances peuvent être nécessaires. Maintenez chaque position pendant environ 15 secondes avant d'en essayer une autre.

1. Appuyez simultanément sur le bouton de la télécommande d'origine et sur le bouton à programmer de HomeLink®. Ne lâchez pas les boutons avant que le témoin indicateur ne passe d'un clignotement lent à un clignotement rapide. Un clignotement rapide indique que la programmation a réussi.
2. Testez la programmation en appuyant sur le bouton programme de HomeLink et regardez le témoin indicateur :
3. Allumé: Le témoin indicateur reste allumé lorsque le bouton est enfon enant être manœuvrée

par une pression sur le bouton HomeLink.

• Clignotement: Le témoin indicateur clignote rapidement pendant environ 2 secondes puis reste allumé pendant environ 3 secondes (cycle ré
• Cherchez le "bouton d'apprentissage" sur le récepteur de la porte de garage par exemple. Il se trouve souvent prè
• Appuyez sur le "bouton d'apprentissage" puis relâchez-le. Le bouton clignote pendant environ 30 secondes. Vous devez effectuer l'étape suivante dans ce laps de temps.
• Appuyez sur le bouton programme de HomeLink® pendant que le "bouton d'apprentissage" clignote encore et maintenez-le enfoncé pendant environ 3 secondes

des puis relâchez-le. Répétez la série pression/maintien/relâchement jusqu'à 3 fois pour terminer la programmation.

Programmer chaque bouton

Pour reprogrammer un seul bouton, procédez comme suit :

1. Appuyez sur le bouton souhaité sur HomeLink® et ne le relâchez pas avant la fin de l'étape 3.
2. Lorsque le témoin indicateur de HomeLink® commence à clignoter, après environ 20 secondes, placez la télécommande d'origine à 5 à 30 cm de HomeLink®. Surveillez le témoin indicateur.

La distance nécessaire entre la télécommande d'origine et HomeLink® dépend de la programmation de l'équipement. Plusieurs essais à différentes distances peuvent être nécessaires. Maintenez chaque position pendant environ 15 secondes avant d'en essayer une autre.

1. Appuyez sur le bouton de la télécommande d'origine. Le témoin indicateur commence à clignoter. Lorsque le clignotement s'accélère, relâchez les deux boutons.

Un clignotement rapide indique que la programmation a réussi.

1. Testez la programmation en appuyant sur le bouton programme de HomeLink et regardez le témoin indicateur :
2. Allumé: Le témoin indicateur reste allumé lorsque le bouton est enfoncé. Cela signifie que la programmation est terminée. La porte de garage, la grille ou autre peut maintenant être manœuvrée par une pression sur le bouton HomeLink®.
3. ement fonctionne avec un "code roulant". La porte de garage, la grille ou autre n'est pas activé lorsque le bouton HomeLink® est enforcé. Continuez la programmation comme suit.
4. Cherchez le "bouton d'apprentissage" sur le récepteur de la porte de garage par exemple. Il se trouve souvent prè

avec le fournisseur par internet : www.homelink.com.

1. Appuyez sur le "bouton d'apprentissage" puis relâchez-le. Le bouton clignote pendant environ 30 secondes. Vous devez effectuer l'étape suivante dans ce laps de temps.
2. Appuyez sur le bouton programme de HomeLink pendant que le "bouton d'apprentissage" clignote encore et maintenez-le enfoncé pendant environ 3 secondes puis relâchez-le. Répétez la séquence pression/maintien/relâchement jusqu'à 3 fois pour terminer la programmation.

Supprimer une programmation

Il n'est pas possible de supprimer la programmation d'un seul bouton de HomeLink. La suppression de la programmation agit sur l'ensemble des trois boutons.

• Appuyez sur l'un des deux boutons extérieurs et ne le lâchez pas avant que le témoin indicateur ne se mette à clignoter, après environ 20 secondes.

HomeLink est maintenu en "mode apprentissage" et prêt à être programmé, voir page 138.

Navigation dans les menus et traitement des messages 144

Menu MY CAR. 147

Commandes climatiques 153

Chauffe-moteur et chauffage d'habitacle alimentés au carburant*...... 163

Chauffage supplémentaire* 167

Ordinateur de bord. 168

DSTC - Système de contrôle de la stabilité et de la traction. 170

Adaptation des propriétés de conduite 172

Régul. vitesse* 173

Limiteur de vitesse 175

Régulateur adaptatif de vitesse et de distance ACC* 177

Contrôle de la distance* 188

City SafetyTM 191

Système d'anticipation de collision et de détection de piétons avec freinage automatique* 196

Système d'Alerte de Vigilance du conducteur (Driver Alert System) - DAC* 204

Système d'alerte de vigilance du conducteur Driver Alert System - LDW* 207

Caméra d'aide au stationnement* 213

BLIS - Système d'information angle mort. 217

Confort dans l'habitacle 221

Navigation dans les menus et traitement des messages

Combien d'instruments

Écran d'information et commande pour la navigation dans les menus.

1 READ - permet d'accéder à la liste de messages et de les vérifier. 2 Molette - permet de naviguer dans les options de menu. 3 RESET - permet d'initialiser la fonction active. Sert, dans certains cas à sélectionner/activer une fonction, voir les explications sous chaque fonction.

Le levier gauche au volant permet de contrôler les menus qui s'affichent sur les écrans d'informations du combiné d'instruments. Les menus affichés dépendent de la position de la clé, voir page 84. S'il y a un message, il doit

être valide avec le bouton READ pour pouvoir afficher les menus.

Vue d'ensemble des menus

Certaines des options de menu ci-dessous impliquent que la fonction et le matériel soient installés dans votre voiture.

Jusqu'à ce que le réservoir de carburant soit vide

Consommation moyenne

Consommation actuelle

Vitesse moyenne

Vitesse actuelle

Niveau de l'huile moteur*

Pression pneus Étalonnage*

Minut chauff stat 1/2*

Minut ventilation stat 1/2*

Mode minut stat*

Démarrage direct Chauf. stat.*

Démarrage direct Chauf. stat.*

Démarrage direct Vent. stat.

Chauffage supplétaire automatique*

Dém. chauff. rest.*

Message texte sur l'écran d'information.

Un témoin d'alerte, d'information ou de contrôle s'allume et en même temps, un message complémentaire apparait sur l'écran d'information. Les messages de panne sont mémorisés jusqu'à la réparation de la panne en question.

Appuyez sur le bouton READ pour valider et naviguer entre les messages.

Navigation dans les menus et traitement des messages

Si un message d'advertisement est affiché lorsqu l'ordinateur de bord est utilisé, le message doit être lu (appuyez sur READ) avant de pouvoir reprendre l'action précédente.

Message	Signification
Arrêt pru-dentA	Arrêtez-vous et éteignez vosurer moteur. Risque sérieux de blessure. Contactez un atelierB.
ArrêtermoteurA	Arrêtez-vous et éteignez vosurer moteur. Risque sérieux de blessure. Contactez un atelierB.
RéparurgenteA	Contactez un atelierB pour un contrôle immédiat de la voi-ture.
RépardemandeA	Contactez un atelierB pour un contrôle de la voiture au plus+tôt.
VoirmanuelA	Lisez le manuel de conduite et d'entretien.

Message	Signification
Prendre RDV pour mainte-nance	Il est temps de prendre un rendez-vous pour l'entretien de la voiture. Contactez un atelierB.
Entretien à effectuer	Il est temps de faire l'entretien de la voiture. Contactez un atelierB. Le moment est déterminé par le kilométrage, le nombre de mois depuis le dernier entretien, le temps de fonctionnement du moteur et la qualité de l'huile.
Délai entretien dépassé	Si les intervalles d'entretien ne sont pas respectés, la garantie ne couvrira pas les pièces endommagées. Contactez un atelierB.
Huile transmiss. Vidange requise	Contactez un atelierB pour un contrôle de la voiture au plus+tôt.

Message	Signification
Perfor-mance transm. réduite	La boîte de vitesses ne fonctionne pas à sa pleine capacité. Roulez prudemment jusqu'à ce que le message dis-paraisseC.En cas d'apparitions répétées du message, contactez un atelierB.
Surchauf. trans. Ralentir	Roulez plus doucement ou arrêtez la voiture en toute sécurité. Mettez la boîte de vitesses au point mort et lais-sez le moteur tourner au ralenti jusqu'à la disparition du messageC.
Surchauf. trans. Arrêt pru-dent	Panne grave. Arrêtez immédiatement la voiture en toute sécurité et contactez un atelierB.

Navigation dans les menus et traitement des messages

Message	Signification
Tempo-rair. OFFA	Une fonction a été temporai-rement désactivée et sera réactivée automatiquement pendant la conduite ou au prochain démarrage.
Batterie faibleMode éco-nomique	Le système audio est désac-tivé pour économiser l'éner-gie. Chargez la batterie.

À partir de message, apparait avec des informations indiquant où le problème se situe. B Un atelier Volvo agréé est recommandé. Pour d'autres messages concernant la boîte de vitesses automatique, voir page 124.

Généralités concernant MY CAR

Dans ce menu, vous pouvez gérer de nombreuses fonctions de la voiture comme la montre, les rétroviseurs extérieurs et le verrouillage.

La navigation dans les menus s'effectue avec les boutons de la console centrale ou les commandes droites du volant.

Certaines fonctions sont standard, d'autres sont des options. L'offre dépend aussi du marché.

Utilisation

Commande sur la console centrale

Commandes de la console centrale pour la navigation dans les menus.

1 Appuyez sur MY CAR pour ouvrir les menus sous MY CAR. 2 Appuyez sur OK MENU pour sélectionner/cocher l'option de menu ou mémoriser la fonction sélectionnée dans la mémoire. 3 Tournez TUNE pour naviguer vers le haut/bas parmi les options de menu. 4 EXIT

• De courtes pressions sur EXIT permettent de remonter d'un niveau dans la structure du menu.
• Une longue pression sur EXIT permet d'accéder au menu MY CAR.
• Une longue pression sur EXIT dans le menu MY CAR permet de quitter le menu MY CAR et d'ouvrir le menu principal, la Vue principale, d'où vous pouvez accéder à tous les menus/fonctions de la voiture, voir page 230.

Commandes au volant

Le clavier peut être différent selon le marché.

1 Tournez la molette pour naviguer vers le haut/bas parmi les options de menu. 1 Appuyez sur la molette pour sélectionner/cocher l'option de menu ou mémo

Menu MY car

sélectionnez la fonction sélectionnée dans la mémoire.

2 EXIT

Chemins de recherche

Le niveau du menu actuel est affiché en haut à droite de l'écran de la console centrale. Les chemins de recherche vers les fonctions du système de menus sont indiqués dans ce manuel sous la forme suivante :

Paramètres → Paramètres du véhicule →

Paramètres de verrouillage

Déverrouillage des portes → Porte conducteur, puis toutes.

Voici un exemple montrant comment vous pouvez trouver une fonction et l'ajuster avec les commandes du volant :

1. Appuyez sur le bouton MY CAR de la console centrale.
2. Naviguez jusqu'au menu souhaité, par exemple Paramètres, avec la molette (1) et appuyez sur cette dernière - un sous-menu s'ouvrira.
3. Naviguez jusqu'au menu souhaité, par exemple Paramètres du véhicule et appuyez sur la molette - un sous-menu s'ouvrira.
4. Naviguez jusqu'à Paramètres de verrouillage et appuyez sur la molette - un sous-menu s'ouvrira.
5. Naviguez jusqu'à Déverrouillage des portes et appuyez sur la molette - un sous-menu avec fonctions sélectionnables s'ouvrira.
6. Sélectionnez parmi les options Toutes les portes et Porte conducteur, puis appuyez sur la molette - la case correspondant à l'option sera cochée.
7. Terminez la programmation en sortant des menus grâce à des courtes pressions sur EXIT (2) ou avec une seule longue pression.

La procédure est exactement la même avec les boutons de la console centrale OK MENU (2) et EXIT (4) et la molette (3).

Le menu MY CAR compte les options suivantes :

Ma V60 - DRIVE* Systèmes support (Support systems) Paramètres (Settings)

MY CAR → Ma V60

Le système d'assistance au conducteur est affiché à l'écran - le conducteur a le choix de les activer ou de les désactiver.

MY CAR → DRIVE

Vous y trouverez une description détaillée du concept Volvo DRIVE.

Start/Stop

Conseils de conduite écologique

Pour de plus amples informations, voir page 126.

MY CAR → Système support

Le statut actuel du système d'assistance au conducteur s'affiche à l'écran.

MY CAR → Paramètres → Paramètres du véhicule

Toutes les fonctions régables du groupe de menu MY CAR peuvent y être activées, ajustées ou désactivées. Ci-dessous ainsi que dans les pages suivantes sont listés les menus principaux/fonctions avec les sous-menus/options possibles. Pour plus d'informations sur chaque fonction - voir les renvois de page.

Mémoire clés

Pour de plus amples informations, voir page 87 et 107.

Paramètres de verrouillage

Verrouillage automatique des portes

Déverrouillage des portes

Toutes les portes

Porte conducteur, fais toutes

Montée sans clé

Toutes les portes

Porte quelconque

Portes du même côté

Les deux portes avant

Pour de plus amples informations, voir page 50, 60 et 64.

Protection réduite

Activer une fois

Demander en descendant

Pour de plus amples informations, voir page 65 et 70.

Paramètres rétroviseurs extérieurs

Rabattre les rétroviseurs

Incliner le rétroviseur gauche

Incliner le rétroviseur droit

Pour de plus amples informations, voir page 108.

Paramètres d'éclairage

Témoin verrouillage portes

Témoin déverrouillage portes

Pour de plus amples informations, voir page 48.

Durée éclairage d'approche

Désactivement

30 sec.

60 sec.

90 sec.

Pour de plus amples informations, voir page 50 et 97.

Durée éclairage d'accomp.

30 sec.

60 sec.

90 sec.

Pour de plus amples informations, voir page 97.

Témoin verrouillage portes

Pour de plus amples informations, voir page 48.

Feux de circulation diurne

Pour de plus amples informations, voir page 92.

Circulation à gauche temporaire

Circulation à droite temporaire

Menu MY car

Pour de plus amples informations, voir page 97.

Feux de croisement activés

Pour de plus amples informations, voir page 93.

Système de pression de pneu

Alerte en cas de basse pression de pneu

Calibrer la pression de pneu

Pour de plus amples informations, voir page 317.

Force du volant

Elevée

Moyenne

Faible

Pour de plus amples informations, voir page 172.

Rétablir les paramètres voiture

Cette option initialise le système de menus selon les paramètres d'origine dans Réglages Véhicule.

MY CAR → Paramètres → Système d'assistance à la conduite

Avertissement collision

Avertissement de collision

Distance d'arrêtissement

Longue

Normale

Courte

Son d'avertissement

Pour de plus amples informations, voir page 196.

Sensibilité plus élevée

Pour de plus amples informations, voir page 207.

Pour de plus amples informations, voir page 170.

Pour de plus amples informations, voir page 10 et 191.

Pour de plus amples informations, voir page 217.

Alerte de distance

Pour de plus amples informations, voir page 188.

Pour de plus amples informations, voir page 204.

MY CAR → Paramètres → Options du système

Ici, vous pouvez régler la montre du tableau de bord.

Format horaire

12h

24h

Pour de plus amples informations, voir page 82.

Économiseur d'écran

Le contenu de l'écran disparaît après un instant d'inactivité et est remplacé par un écran vide si cette option est sélectionnée. Le contenu de l'écran réapparaît si l'un des boutons ou des commandes de l'écran est actionné, voir page 147.

• Si vous ne pouvez pas d'économiser d'écran, désélectionnez.

Menu MY car

Permet de sélectionner la langue des menus.

Afficher le texte d'aide

Un texte explicatif sur le contenu actuel de l'écran apparaît si cette option est sélectionnée.

Unité de distribution et de carburant

MPG (UK)

MPG (US)

km/l

1/100km

Pour de plus amples informations concernant l'ordinateur de bord, voir page 168.

Unité de température

Celsius

Fahrenheit

Permet de sélectionner l'unité pour l'affichage de la température extérieure et des réglages de la climatisation.

Volumes

Volume de commande vocale

Volume avant de l'aide au stationn.

Volume arrière de l'aide au stationnement.

Volume de la sonnerie

Rétablir les options du système

Cette option initialise le système de menus selon les paramètres d'origine dans Paramètres système.

MY CAR → Paramètres → Paramètres vocaux.

A. Uniquement en combinaison avec le système de navigation RTI de Volvo (Road and Traffic Information) et/ou le téléphone mobile Bluetooth®

Didacticiel vocal

Cette option + OK informe vocalement sur le mode de fonctionnement du système.

Liste des commandes vocales

Commandes de téléphone

Telephone

Téléphone appeler contact

Navigation répéter instruction

Navigation aller à l'adresse

Commandes générales

Aide

Annuler

L'option sous Commandes de téléphone donne quelques exemples de commandes vocales disponibles - uniquement avec un téléphone mobile Bluetooth® installé. Pour de plus amples informations - voir page 260.

L'option sous Commandes de navigation donne quelques exemples de commandes vocales disponibles - uniquement avec le système de navigation Volvo RTI* installé.

Paramètre utiliser vocal

Paramètres par défaut

Utilisateur 1

Utilisateur 2

Il est ici possible de créer un autre profil utilisateur - un avantage lorsque plusieurs personnes utilisent la voiture/ le système régulièrement. Paramètres par défaut indique le paramétrage d'usine.

Apprentissage vocal

Utilisateur 1

Utilisateur 2

Grâce à Apprentissage vocal, le système de commande vocale apprend à reconnaître la voix et la prononciation du conducteur. Un certain nombre de phrases apparaissent à l'écran,

Menu MY car

lesquelles doivent être lues par le conducteur. Lorsque le système est en phase d'apprentissage, la présentation des phrases s'interrompt. Puis le Utilisateur 1 peut par exemple être sélectionné dans Paramètres utilisateur vocal afin que le système puisse entendre l'utilisateur.

• Une commande du volume s'affiche à l'écran - pratique comme suit :
• Ajustez le volume avec la molette
• Faites un essai d'écoute avec OK
• Sauvegardez le réglage et remontez d'un niveau dans le menu avec EXIT.

Modifier la liste

Le nombre d'établissements est important et varie selon les marchés. Cette liste peut mémoriser jusqu'à 30 établissements favoris maximum.

L'option Liste de PDI vocaux est uniquement affichée si le système de navigation Volvo RTI* est installé. Pour plus d'informations sur les Établissements et la Commande vocale - voir le manuel d'instructions du système de navigation.

MY CAR → Paramètres → Paramètres audio

Pour de plus amples informations concernant les sous-menus et les réglages possibles, voir page 226.

MY CAR → Paramètres → Paramètres de climatisation

Réglage automatique du ventilateur

Haut

Normal

Faible

Rétablir les paramètres de climatisation

Cette option initialise le système de menus selon les paramètres d'origine dans Réglages climatisation.

Pour de plus amples informations concernant les réglages de la climatisation, voir page 153.

MY CAR → Paramètres → Favoris (FAV)

Pour de plus amples informations, voir page 233.

MY CAR → Paramètres → Volvo On Call*

Description dans un manuel séparé.

MY CAR → Paramètres → Information

Nombre de touches

Pour de plus amples informations, voir page 48.

Numéro vin

Pour de plus amples informations, voir page 364.

Code divx® VOD

Pour de plus amples informations, voir page 247.

Version de logiciel bluetooth embarquée

Pour de plus amples informations, voir page 253.

Version de carte et de logiciel

Consultez également le manuel séparé de RTI et de la navigation GPS.

Climatisation

La voiture est équipée d'une climatisation électronique. La climatisation refroidit, chauffe et humidifie l'air de l'habitacle.

La climatisation (AC) peut être désactivée mais pour obtenir un meilleur confort climatique dans l'habitacle et éviter la formation de buée sur les vitres, il est conseillé de la laisser activée.

Température réelle

La température sélectionnée correspond à une température ressentie. Certains paramètres comme le débit d'air, l'hygrométrie, le degré d'ensoleillement dans l'habitacle et à l'extérieur de la voiture sont pris en compte.

Le système comporte un capteur d'ensoleillement qui détecte la provenance des rayons du soleil qui pénètre dans l'habitacle. Cela entraîne une différence de température entre les bouches d'air gauche et droite alors que le réglage est identique des deux côtés.

Emplacement des capteurs

Le capteur d'ensoleillement est situé sur la partie supérieure du tableau de bord. - Le capteur de température d'habitacle est situé derrière le panneau de commandes climatiques. - Le capteur de température extérieure se trouve sur le rétroviseur extérieur. - La sonde d'humidité* se trouve après rétroviseur intérieur.

Veillez à ne pas recouvrir les capteurs avec des vêtements ou tout autre objet.

Vitres latérales et toit ouvrant*

Pour que la climatisation fonctionne de façon optimale, les vitres latérales et le toit ouvrant* évènementel doivent être fermés.

Buée sur les faces intérieures des vitres

Pour éliminer la buée sur l'intérieur des vitres, il convient d'utiliser en premier lieu la fonction de dégivrage.

Pour réduire le risque de formation de buée, nettoyez les vitres avec du produit ordinaire pour les vitres.

Désactivation temporaire de la climatisation

Lorsque le moteur a besoin de toute sa puissance, c'est-à-dire en accélération à pleins gaz ou en montée avec une remorque, la climatisation peut être temporairement désactivée. La température peut augmenter temporairement dans l'habitacle.

Condensation

Par temps chaud, l'eau de condensation issue de la climatisation peut s'écouler sous la voiture. Ce phénomène est tout à fait normal.

Glace et neige

Dégagez la neige et la glace de la prise d'air de la climatisation (la grille entre le capot et le pare-brise).

Recherche de pannes et réparation

Confiez l'opération à un atelier accrédité à la recherche de pannes et à la réparation des systèmes de climatisation. Volvo recommande de prendre contact avec un atelier Volvo agréé.

Réfrigérant

Le circuit de climatisation contient du réfrigérant. Celui-ci ne contient pas de chloré et ne présente ainsi pas de danger pour la couche d'ozone. Confiez l'opération à un atelier accrédité pour le remplissage/remplacement de

Commandes climatiques

réfrigérant. Volvo commande de prendre contact avec un atelier Volvo agréé.

Fonction aération générale

Cette fonction permet d'ouvrir/de fermer toutes les vitres simultanément pour rapidement aérer la voiture par temps chaud par exemple, voir page 63.

Filtre d'habitacle

L'air qui pénétre dans l'habitacle est assaini par un filtre. Ce filtre doit être remplacé régulièrement. Conformez-vous au programme d'entretien Volvo en ce qui concerne les intervalles de remplacement. Si vous conduisez fréquemment dans des zones polluées, il peut être nécessaire de remplacer le filtre plus souvent.

Il existe deux types de filtre de ventilation d'habitacle. Assurez-vous que le bon modèle de filtre est installé.

Cette option permet d'obtenir un habitacle encore plus propre et donc dépourvu de particules provoquant des allergies et des réactions asthmatiques. Pour obtenir de plus amples informations concernant CZIP, consultez la brochure fournie avec la voiture lors de l'achat.

Elle comprend les éléments suivants :

• Une fonction de ventilation qui permet au ventilateur de démarrer lorsque la voiture est ouverte avec la télécommande. Le ventilateur emplit alors l'habitacle d'air frais. La fonction s'active en cas de besoin et se désactive automatiquement après un instant ou à l'ouverture de l'une des portes de l'habitacle. L'intervalle de temps entre les activations du ventilateur se réduit progressivement puisque le besoin diminue jusqu'à ce que la voiture atteigne 4 ans. Le système de qualité de l'air (IAQS) est entièrement automatique qui purifie l'air de l'habitacle et élimine les impuretés comme les particules, les hydrocarbures, les oxydes d'azote et l'ozone des couches basses.

Pour conserver la norme CZIP dans les voitures, le filtre à air IAQS doit être remplacé tous les 15 000 km ou une fois par an suivant le premier délai. Avec un maximum de 75 000 km sur 5 ans. Dans les voitures sans CZIP et si le client souhaite conserver la norme CZIP, le filtre IAQS doit être remplacé lors de l'entretien régulier.

Utilisation de matériel aux écrouvés dans l'aménagement.

Les matériaux ont été conçus pour minimiser la quantité de poussières dans l'habitacle, permettant de développer l'habitacle propre plus facilement. Les tapis de l'habitacle et du compartiment à bagages sont amovibles et faciles à sortir et à nettoyer. Utilisez des agents nettoyants et des produits d'entretien recommandés par Volvo, voir page 358.

Paramètres des menus

Il est possible d'activer/désactiver ou modifier les réglages de base de quatre des fonctions de la climatisation via la console centrale. Pour obtenir des informations générales concernant la navigation dans les menus, voir page 148 :

Vitesse de ventilateur en mode automatique, voir page 159. - La minuterie de recirculation de l'air dans l'habitacle, voir page 160. - Dégivrage automatique de la lunette arrière, voir page 109. - Système de qualité de l'air IAQS, voir page 160

Les fonctions de la climatisation peuvent, avec le système de menu de MY CAR, être initialisées à leurs réglages de base. L'initialisation se fait sous : Paramètres → Paramètres de

Commandes climatiques

climatisation → Rétablir les paramètres de climatisation.

Distribution de l'air

L'air entrant est réparti dans l'habitacle par 20 ouïes différentes.

En mode AUTO*, la distribution de l'air est entièrement automatique.

Au besoin, elle peut être commandée manuellement, voir page 161.

Buses de ventilation sur le tableau de bord

A Ouvertes B Fermées Orientation latérale du flux d'air Orientation verticale du flux d'air

Si les buses extérieures sont orientées vers les vitres latérales, il est possible d'éliminer la buée.

Buses de ventilation dans les montants de portes

A Fermées E Ouvertes Orientation latérale du flux d'air Orientation verticale du flux d'air

En orientant les buses vers les vitres, il est possible d'éliminer la buée par temps froid.

En orientant les buses vers l'intérieur de l'habitacle, vous obtiendrez un climat agréable pour les passagers de la banquette arrêté, par temps chaud.

N'oubliez pas que les enfants peuvent être sensibles aux courants d'air.

Commandes climatiques

Climatisation électronique, ECC*

1 Régulation de la température, côté gauche 2 Sièges avant chauffés, côté gauche 3 Dégivrage maximal 4 Ventilateur 5 Répartition de l'air - ventilation plancher 6 Répartition de l'air - buse de ventilation tableau de bord 7 Répartition de l'air - dégivrage du pare-brise

8 Désembuage et dégivrage de la lunette arrière et des rétroviseurs extérieurs, voir page 109 9 Sièges avant chauffés, côté droit 10 Régulation de la température, côté droit 1 Recirculation 12 AUTO 13 AC - Climatisation Marche/Arrêt

Commandes climatiques

Commande électronique de la température, ETC

1 Ventilateur Sièges avant chauffés, côté gauche 3 AC - Climatisation Marche/Arrêt 4 Dégivrage maximal 5 Répartition de l'air - ventilation plancher 6 Répartition de l'air - buse de ventilation tableau de bord 7 Répartition de l'air - dégivrage du pare-brise

3 Désembuage et dégivrage de la lunette arrière et des rétroviseurs extérieurs, voir page 109 9 Recirculation 10 Sièges avant chauffés, côté droit 11 Régulation de la température

G043949

Sièges chauffants*

Sièges avant

Le niveau de chauffage actuel est affiché sur l'écran de la console centrale.

Une pression sur le bouton permet d'obtenir le niveau de chauffage maximal - trois témoins oranges sont allumés sur l'écran de la console centrale (voir illustration ci-dessus).

Deux pressions sur le bouton activent un niveau de chauffage plus bas - deux témoins oranges sont allumés sur l'écran.

Trois pressions sur le bouton activent le niveau de chauffage le plus bas - un témoin orange est allumé sur l'écran.

Quatre pressions sur le bouton désactivent le chauffage - aucun témoin n'est allumé.

Attention

Les sièges chauffants ne doivent pas être utilisés par des personnes qui ne peuvent pas regarder les augmentations de température en raison d'une perte de sensations ou qui, pour toute autre raison, n'ont pas la capacité de manipuler la commande du siège chauffant. Il y a risque de brûlure si cet avertissement est ignoré.

Banquette arrête

Une pression sur le bouton permet d'obtenir le niveau de chauffage maximal - trois témoins sont allumés.

Deux pressions sur le bouton activent un niveau de chauffage plus bas - deux témoins sont allumés.

Trois pressions sur le bouton activent le niveau de chauffage le plus bas - un témoin est allumé.

Quatre pressions sur le bouton désactivent le chauffage - aucun témoin n'est allumé.

Ventilateur

Si le ventilateur est totalement désactivé, la climatisation ne sera pas activée, ce qui peut entraîner la formation de buée sur les vitres.

Bouton de ventilation pour ECC*

Tournez la molette pour augmentation ou réduction de la vitesse du ventilateur. Si AUTO est sélectionné, la vitesse du ventilateur est régulée automatiquement. Le précédent réglage de la vitesse de venti

tilateur est supprimé.

Bouton de ventilation pour ETC

Tournez la molette pour augmenter ou réduire la vitesse du ventilateur.

Répartition de l'air

1. Répartition de l'air - dégivrage 2. Répartition de l'air - buse de ventilation tableau de bord 3. Répartition de l'air - ventilation plancher

La figure est composée de trois boutons. En appuyant sur les boutons, la figure correspondante (illustration ci-dessous) apparait à

L'écran et une flèche devant chaque partie de cette-ci indiquent la répartition de l'air sélectionnée. Pour de plus amples informations concernant la répartition de l'air, voir page 161.

La répartition de l'air sélectionnée apparait sur l'écran de la console centrale.

AUTO1

Cette fonction automatique régule automatiquement la température, l'air conditionné, la vitesse du ventilateur, la recirculation et la répartition de l'air.

Si vous sélectionnez une ou plusieurs fonctions manuelles, les autres continueront à être commandées automatiquement. Lorsque vous

appuyez sur AUTO, tous les réglages manuels sont annulés. L'écran indique CLIM AUTO.

La vitesse du ventilateur en mode automatique peut être réglée dans le système de menu MY

CAR sous Paramètres → Paramètres de

climatisation Réglage autom. du

ventilateur. Choisissez entre Faible, Normal ou Haut.

• Faible - Régulation automatique du ventilateur. Le faible début d'air a la priorité.
• Normal - Régulation automatique du ventilateur.
• Haut - Régulation automatique du ventilateur. Le début d'air plus élevé a la priorité.

Pour une description du système de menus, voir page 148.

Régulation de la température

La molette permet de régler la température. Avec l'ECC*, la température peut être réglée séparément du conducteur et du passager.

Le dernier réglage effectué

demeure au démarrage de la voiture.

Commandes climatiques

Ni le chauffage ni le refroidissement ne peut être accéléré en sélectionnant une température plus ou moins élevée que la température réelle désirée.

AC - Air conditionné, marche/arrêt

Lorsque le témoin du bouton AC est allumé, la climatisation est commandée automatiquement par le système. Dans ce cas, l'air entrant est refroidi et déshumidifié.

Lorsque le témoin du bouton AC est éteint, la climatisation est désactivée. Les autres fonctions sont toujours contrôlées automatiquement. Lorsque le dégivrage maximum est activé, la climatisation est automatiquement activée afin de déshumidifier l'air au maximum.

Dégivrage maximal

Cette fonction permet de dégivrer et de désembuer rapidement le pare-brise et les vitres latérales. L'air arrive sur les vitres. Le témoign du bouton de dégivrage s'allume lorsque la fonction est active.

Lorsque la fonction est sélectionnée, les fonctions suivantes sont générées pour une dés

humidification maximale de l'air dans l'habitacle :

• l'air conditionné est automatiquement activé
• La recirculation et le système de qualité de l'air sont automatiquement désactivés.

Le niveau sonore augmente lorsque le ventilateur tourne à sa vitesse maximale.

Lorsque la fonction de dégivrage se coupe, la climatisation revient sur les réglages antérieurs.

Recirculation

Lorsque la recirculation est activée, le témoin orange du bouton s'allume. Cette fonction est sélectionnée pour isoler l'habitacle de l'air vicié extérieur, des gaz d'échappements etc. L'air est ainsi recirculé.

recirculé et remis en circulation, c'est-à-dire qu'aucun air provenant de l'extérieur de la voiture n'entre dans l'habitacle lorsque la fonction est activée.

Important

Lorsque vous actionnez la recirculation d'air trop longtemps, du givre ou de la buée peuvent se former à l'intérieur des vitres.

Minuteur

Avec la fonction minuterie, le dispositif conservera la position de recirculation manuellement activée pendant un certain temps qui dépend de la température extérieure. Cela permet de réduire la formation de givre, de buée et d'air vicié. Activez/désactivez la fonction dans le système de menu MY CAR sous Paramètres Paramètres de climatisation Minuterie de recirculation d'air. Pour une description du système de menus, voir page 148.

Si vous choisissez la fonction de dégivrage maximal, la recirculation est toujours désactivée.

Système de qualité de l'air IAQS*

Le système de qualité de l'air permet de séparer les gaz et les particules pour réduire les mauvaises odeurs et les polluants dans l'habitacle. Si l'air extérieur est vicié, l'arrivée d'air est fermée et l'air est recyclé.

Commandes climatiques

Activez/désactivez la fonction dans le système de menu MY CAR sous Paramètres

Paramètres de climatisation → Système de qualité d'air intérieur. Pour une description du système de menus, voir page 148.

Pour obtenir un air plus pur dans l'habitacle, le capteur de qualité de l'air doit toujours être actif.

Par temps froid, la recirculation est limitée pour éviter la formation de buée.

En cas de buée, le capteur de qualité de l'air doit être désactivé et les fonctions de dégivrage du pare-brise et de la lunette arrière peuvent être utilisées.

Tableau de distribution de l'air

	Distribution de l'air	Utilisé	Distribution de l'air	Utilisé
MAX	Arrivée d'air sur les vitres. Une certaine quantité d'air passé par les buses de ventilation. L'air n'est pas recyclé. La climatisation est tou-jours activée.	pour éliminer rapide-ment le givre et la buée.	Arrivée d'air au plancher et sur les vitres. Une certaine quantité d'air passé par les buses de ventilation du tableau de bord.	pour assurer un comfort et un désembuage efficace par temps froid ou humide.
	Arrivée d'air sur le pare-brise, de la buse de dégivrage, et sur les vitres latérales. Une certaine quantité d'air passé par les buses de ventilation.	pour éviter la formation de buée et de givre par temps froid et humide (vitesse de ventilateur suffisante).	Arrivée d'air au plancher et par les buses de ventilation du tableau de bord.	par temps ensoleillé et température extérieure fraîche.

Commandes climatiques

	Distribution de l'air	Utilisé	Distribution de l'air	Utilisé
	Arrivée d'air sur les vitres et par les buses de ventilation du tableau de bord.	pour un comport optimal par temps chaud et sec.	Arrivée d'air au plancher. Une certaine quantité d'air passée par les buses de ventilation du tableau de bord et des vitres.	pour réchauffer/rafraîchir au sol
	Arrivée d'air au niveau de la tête et de la poitrine par les buses de ventilation du tableau de bord.	pour un rafraîchissement optimal par temps chaud.	Arrivée d'air sur les vitres, par les buses de ventilation du tableau de bord et sur le plancher.	pour un rafraîchissement au niveau des pieds ou un réchauffement plus haut par temps sec, froid ou chaud.

Généralités concernant le chauffage de stationnement

Le chauffage de stationnement chauffe le moteur et l'habitacle et il peut être activé directement ou avec une minuterie.

Grâce à la minuterie, il est possible de déterminer deux échéances différentes. Par échéance, on entend l'heure à laquelle le réchauffement de la voiture est terminé. L'électronique embarquée désigne le moment auquel le chauffage doit démarrer en fonction des conditions de température extérieure.

Si la température extérieure dépasse 15°C, le chauffage ne peut pas être activé. À -5 °C et à des températures inférieures, la durée maximale de fonctionnement du chauffage de stationnement est de 50 minutes.

Attention

Pour l'utilisation du chauffage de stationnement, la voiture doit se trouver à l'extérieur.

Lorsque le chauffage de stationnement est actif, de la fumée peut s'échapper de la passage de roue droit, ce qui est normal.

Ravitaillement

Étiquette d'avertissement sur la trappe de carburant.

Attention

Du carburant renversé pourrait s'enflammer. Coupez le chauffage au carburant avant de commencer le ravitaillement.

Contrôlez sur l'écran d'informations que le chauffage de stationnement est coupé. Lorsqu'il est en fonction, l'écran d'information indique Minut chauf sta ON.

Stationnement en côte

Si vous garez votre voiture en côte, l'avant de la voiture doit être orienté vers le bas de la côte pour assurer l'alimentation en carburant du chauffage de stationnement.

Batterie et carburant

Si la batterie n'est pas suffisamment chargée ou si le niveau de carburant est insuffisant, le chauffage de stationnement sera désactivé automatiquement et un message apparait à l'écran. Validez le message en appuyant sur le bouton READ du levier de clignotant, voir page 164.

Important

Une utilisation répétée du chauffage de stationnement lors de courts trajets peut décharger la batterie et entraîner des problèmes de démarrage.

Pour s'assurer que l'alternateur a le temps de produire l'énergie nécessaire à la consommation du chauffage de stationnement, il est recommandé de rouler pendant une durée correspondante à la durée d'utilisation du chauffage.

Chauffe-moteur et chauffage d'habitacle alimentés au carburant*

Utilisation

1 Bouton READ Molette 3 RESET - initialiser/sélectionner

Pour de plus amples informations concernant l'écran d'information et READ, voir page 144.

Témoins et messages

Lorsque l'un des réglages de la minuterie ou le Démarrage direct est

activé, le témoin d'informations du combiné d'instruments s'allume et un texte explicatif apparait sur l'écran d'information et un autre témoin s'allume. Le tableau présente les témoins et les messages qui peuvent apparaitre.

• Le chiffre 2 du symbole représenté deuxième système de climatisation, le nombre 1 représentant le système ordinaire de climatisation. Le chiffre rien à voir avec MINUTEUR 1 ou EUR 2.

Témoin	Affi-chage	Signification
2	Chauf-fage carb. ON	Le chauffage est activé et en fonctionnement.
2	Minute-rie régée Chauf-fage carb.	La minuterie du chauffage est activée après le retrait de la télécom-mande du contacteur d'allumage et après avoir quitté la voiture. Le moteur et l'habitatcé sont chauffés au moment régle.

Témoin	Affi-chage	Signification
2	Arrêtchauf-fageBatteriefaible	Chauffage désac-tivé par l'électroni-que embarquéepour permettre ledémarrage du moteur.
2	Chauf-fageindis.Niv.carb.bas	Le réglage duchauffage n'estpas possible en rai-son du niveau decarburant trop bas(environ 7 litres).Ceci permet demémarrer le moteuret de roulerenviron 50 km.
2	Chauf-fagestat.Répardemande	Chauffage horsfonction. Contac-tez un atelier poureffectuer la répara-tion. Volvo recom-mende de prendrecontact avec unatelier Volvo agréé.

Chauffe-moteur et chauffage d'habitacle alimentés au carburant*

Un message disparaît automatiquement après un instant ou en appuyant sur le bouton READ du levier des clignotants.

Activation directe et désactivation directe

1. Naviguez avec la molette jusqu'à Démarrage direct Chauf. stat. OFF.
2. Appuyez sur le bouton RESET pour alterner entre MARCHE et ARRET.

MARCHE: Chauffage de stationnement activé manuellement ou par minuterie.

ARRET: Chauffage de stationnement désac-tivé.

En cas d'activation directe du chauffage, il sera activé pendant 50 minutes.

Le chauffage de l'habitacle commence dès que le liquide de refroidissement du moteur atteint la bonne température.

La voiture peut être démarrée et conduite tandis que le chauffage de stationnement est encore en marche.

Réglage de la minuterie

Avec la minuterie, vous indiquez l'heure à laquelle la voiture doit être chauffée et prête à l'emploi.

Choisissez TIMER 1 ou TIMER 2.

La minuterie ne peut être programmée que si la télécommande est en position I, voir page 84. La programmation doit donc avoir lieu avant le démarrage du moteur.

1. Naviguez avec la molette jusqu'à Minut chauf stat 1.
2. Appuyez brièvement sur le bouton RESET pour faire clignoter et régler les heures.
3. Choisissez l'heure souhaitée avec la molette.
4. Appuyez brievement sur le bouton RESET pour sélectionner les minutes.
5. Réglez le chiffre des minutes souhaité avec la molette.
6. Appuyez brievement sur le bouton RESET pour confirmer le réglage.
7. Appuyez sur le bouton RESET pour activer la minuterie.

Une fois que Minutchauf sta 1 a été régulé, une seconde heure de démarriage peut être programmée dans Minutchauf sta 2 à l'aide de la molette.

La seconde heure de démarriage est réglée de la même façon que pour Minut chauff sta 1.

Déactivation du chauffage activé par minuterie

Un chauffage activé par minuterie peut être désactivé manuellement avant que la minuterie de le fasse. Procédez ainsi :

1. Appuyez sur READ.
2. Naviguez jusqu'à Minute chauf sta 1 ou 2 avec la molette.

Le texte MARCHE clignote sur l'écran.

1. Appuyez sur RESET. Le texte ARRET apparait et le chauffage est désactivé.

Il est aussi possible de désactiver un chauffage activé par minutes en suivant les instructions du chapitre "Activation directe et désactivation directe", voir page 165.

Montre/minuterie

La minuterie du chauffage est connectée à la montre de la voiture.

Chauffe-moteur et chauffage d'habitacle alimentés au carburant*

Si vous modifiez les réglages de la montre, la programmation de la minuterie risque d'être annulée.

Généralités concernant le chauffage supplémentaire

Dans les régions froides 1, un chiffre supplémentaire peut être nécessaire afin d'atteindre la température de service normale du moteur et un habitacle chaud.

Chauffage supplémentaire alimenté au carburant

Les voitures avec moteur Diesel ont un chauffage supplémentaire alimenté au carburant.

Le chauffage est activé automatiquement si un réchauffement supplémentaire est nécessaire lorsque le moteur tourne.

Le chauffage est désactivé automatiquement lorsque la bonne température est atteinte ou lorsque le moteur est arrêté.

Lorsque le chauffage supplémentaire est actif, de la fumée peut s'échapper de la passage de roue droit, ce qui est normal.

Mode auto ou désactivation

Le chauffage supplémentaire peut être désactivé sur de courtes distances si vous le désirez.

1 Bouton READ 2 Molette 3 Bouton RESET

1. Naviguez avec la molette jusqu'à Chauffage supplémentaire auto.
2. Appuyez sur le bouton RESET pour alterner entre MARCHE et ARRET.

Les options de menu n'apparaissent qu'en position I. Tout réglage doit donc être effectué avant le démarrage du moteur.

Chauffage d'habitacle

Si le chauffage auxiliaire est complété par une fonction minuterie, il peut servir de chauffage d'habitacle alimenté au carburant, voir page 163.

Chauffage supplémentaire électrique

Les voitures avec moteur à essence ont un chiffre supplémentaire électrique intégré à la climatisation.

Dans les régions semi-froides 1, les voitures avec un moteur Diesel sont équipées d'un chauffage supplémentaire électrique au lieu d'un alimenté au carburant.

Le chauffage ne peut pas être réglé manuellement, il est automatiquement activé après le démarrage du moteur si la température extérieure est inférieure à 14°C et il s'éteint dès que la température réglée pour l'habitacle est atteinte.

Ordinateur de bord

Généralités

Écran d'information et commande.

1 READ - permutation 2 Molette - permet de naviguer dans les menus et de valider dans la liste de l'ordinateur de bord 3 RESET - permutation d'initialiser

Les menus de l'ordinateur de bord forment une boucle. L'une des options du menu est l'écran éteint qui indique aussi le début/la fin de cette boucle.

Fonctions

Si un message d'avertissement est affiché lorsque l'ordinateur de bord est utilisé, le message doit être d'abord validé avant de pouvoir activer l'ordinateur à nouveau. Validez le message d'avertissement en appuyant sur READ.

Pour modifier les unités de distance et de vitesse, ouvrez MY CAR Paramètres

Options du système Unité de distance et de carburant, voir page 149.

Vitesse moyenne

La vitesse moyenne est calculée à partir de la dernière initialisation. RESET permet d'effectuer l'initialisation.

Consommation actuelle

Le calcul de la consommation instantanée de carburant est effectué toutes les secondes. Les données affichées à l'écran sont mises à jour toutes les deux secondes. Lorsque la voiture est immobile, l'écran affiche "----".

Consommation moyenne

La consommation moyenne de carburant est calculée à partir de la dernière initialisation. RESET permet d'effectuer l'initialisation.

Certaines mesures peuvent être incomplétées si un chiffage de stationnement* et/ou supplémentaire alimenté au carburant est utilisé.

Km à réservoir vide

Le calcul est basé sur la consommation moyenne sur les 30 derniers kilomètres et sur la quantité de carburant restant dans le réservoir. L'écran indique la distance approximative qui peut être parcourue avec ce qu'il reste de carburant dans le réservoir.

Un style de conduite économique offre souvent une meilleure autonomie. Pour savoir comment améliorer votre consommation de carburant, voir page 12.

Lorsque l'écran affiche "---- km autonomie", la distance restante n'est pas garantie. Faites le plein au plus vite.

Certaines mesures peuvent être incorrectes en cas de changement dans la façon de conduire.

Réinitialisation

1. Sélectionnez --- km/h vitesse moyenne ou --- l/100km moyenne.

Ordinateur de bord

1. Maintenez le bouton RESET enfoncé pendant environ 1 seconde pour réinitialiser la fonction sélectionnée. Si RESET est maintenu enfoncé pendant au moins 3 secondes, la vitesse moyenne et la consommation moyenne sont initialisées simultanément.

Vitesse actuelle*1

L'écran du tableau de bord indique la vitesse actuelle en mph si le compteur de vitesse est gradué en km/h. À l'inverse, si le compteur de vitesse est gradué en mph, l'écran indiquera la vitesse actuelle en km/h.

Généralités concernant le DSTC

Le système de contrôle de la stabilité et de l'antipatinage, DSTC (Dynamic Stability and Traction Control) assiste le conducteur pour éviter de déraper et pour améliorer la motricité de la voiture.

En cas de freinage, l'intervention du système peut être remarquée par un bruit de pulsations. L'accélération peut être plus lente que prévue.

Fonction antidérapage

La fonction limite individuelle la puissance de freinage et d'entraînement des roues pour stabiliser la voiture.

Fonction antipatinage

La fonction évite le patinage des roues motrices sur la chaussée lors de l'accélération.

Fonction de contrôle de la traction

La fonction est active à basse vitesse et transmet la puissance de la roue motrice qui patine vers la roue motrice qui ne patine pas.

Commande du frein moteur - EDC

L'EDC (Engine Drag Control) empêche le blocage des roues, par exemple lorsque vous rétrogradez ou utilisez le frein moteur avec un rapport bas sur chaussée glissante.

Le blocage des roues pendant la conduite peut par exemple réduire la capacité de braquage.

CTC compense le sous-virage et permet une plus grande accélération en virage sans patinage des roues intérieures, par exemple sur une entrée d'autoroute en courbe afin d'atteindre rapidement la vitesse de la circulation.

Stabilisateur de véhicule attelé* - TSA

La fonction sert à stabiliser une voiture avec véhicule attelé dans les cas où l'équipage se met à tanguer, voir page 300.

La fonction est désactivée si le conducteur désoit le mode Sport.

Sélection du niveau - mode sport

Le système DSTC est toujours activé et ne peut pas être désactivé.

Le conducteur peut toutefois sélectionner le mode Sport qui permet une conduite plus active. En mode Sport, le système détecte si la pédale d'accélérateur, les mouvements du volant et la prise de virage sont plus actifs qu'en conduite normale et autorise le dérapage contrôle avec le train arrêté jusqu'à un certain niveau avant d'intervenir pour stabiliser la voiture.

Aussi, si le conducteur interrupt un dérapage contrôle en relâchant la pédale d'accélérateur, le système DSTC intervient et stabilise la voiture.

Le mode Sport permet d'obtenir la plus grande force de traction si la voiture est embourbée ou en cas de conduite sur une surface qui n'est pas ferme comme du sable ou une neige profonde.

Pour sélectionner le mode sport :

1. Appuyez sur le bouton MY CAR de la console centrale et naviguez dans le menu à l'écran jusqu'à Ma S60 → DSTC. (Pour de plus amples informations concernant le système de menus, voir page 147).
2. Désélectionnez le symbole et sortez du menu.

Le système autorise alors un style de conduite plus sportif.

Le mode Sport est actif jusqu'à ce que le conducteur décide de ne plus avoir la fonction ou le moteur est coupé. Au démarrage suivant du moteur, le système DSTC est de nouveau en mode normal.

Messages sur l'écran d'information

DSTC temporaire. OFF indique que le système a été temporairement réduit en raison d'une température des disques de frein trop élevée.

DSTC - système de contrôle de la stabilité et de la traction

La fonction est réactivée automatiquement lorsque les freins ont refroidi.

DSTC Réparation demandée signifie que le système est désactivé en raison d'une anomalie.

Garez la voiture dans un endroit sûr et coupez le moteur.

Si le message est toujours présent au redémarrage du moteur, rendez-vous dans un atelier. Un atelier Volvo agréé est recommandé.

Témoins sur le combiné d'instrument

Si les témoins et s'allument en même temps, lisez le message sur l'écran d'information.

Le symbole DSTC SPORT apparait lorsque le mode Sport est activé.

L'activation du témoin seul peut se manifester de différentes manières :

• Son clignotement signifie que le système est en action.
• Allumé pendant 2 secondes, il indique un contrôle du système au démarrage du moteur.

Chassis actif (four-c)*

Le châssis actif, Four-C (Continuously Controlled Chassis Concept), ajuste les propriétés des amortisseurs pour adapter le comportement de la voiture. Il existe trois régimes : Comfort, Sport et Advanced.

Ce réglage rend la voiture plus confortable sur des chaussées irrégulières. La suspension est souple et le mouvement de la carroserie est doux et/agréable.

Sport

Ce réglage rend la voiture plus sportive et il est recommandé pour une conduite plus active. La réponse de la direction est plus rapide qu'en mode Comfort. La suspension est plus dure et les mouvements de la carroserie suivent ceux de la chaussée pour réduire le roulis dans les virages.

Ce réglage n'est recommandé que pour les chaussées plates et régulières.

Les amortisseurs sont optimisés pour assurer une adhérence maximale et le minimum de roulis dans les virages.

Utilisation

Réglages du chassis.

Utilisez les boutons de la console centrale pour changer le réglage. Le réglage sélectionné lorsque l'le moteur est arrêté est automatiquement réactivé au prochain démarrage.

Direction assistée assujettie à la vitesse*

La résistance de la direction augmente avec la vitesse de la voiture pour augmenter les sensations du conducteur. Sur autoroute, la direction est plus ferme et plus directe. Pour le stationnement et à BASSE vitesse, la direction est légère et ne requiert aucun effort.

Le conducteur peut choisir parmi trois niveaux différents de résistance du volant pour moduler la tenue de route et la sensibilité de la direction.

Ouvrez le système de menu MY CAR et naviguez jusqu'à Paramètres → Paramètres du véhicule → Force du volant et Sélectionnez Faible, Moyenne ou Elevée.

Pour une description de la structure de menus, voir page 147. Ce menu n'est pas accessible lorsque la voiture est en mouvement.

Régul. vitesse*

Utilisation

Commandes au volant et écran.

1 Régulateur de vitesse - Marche/Arrêt. 2 Le mode veille cesse et la vitesse mémorisée est reprise. Mode veille 4 Activer et régler la vitesse. Vitesse sélectionnée (entre parenthèses = mode veille).

Activer et régler la sensibilité

Activez le régulateur de vitesse en appuyant sur la commande au volant. Le témoin s'allume sur l'écran (5) et des parenthèses apparaissent autour de (--) km/h pour indiquer que le régulateur de vitesse est en mode veille.

Le régulateur de vitesse est ensuite activé avec les touches [+] et [--] qui permettent de mémoriser la vitesse actuelle. Le message (--) km/h sur l'écran devient la vitesse sélectionnée, par exemple 100 km/h.

Le régulateur de vitesse ne peut pas être activé à des vitesses inférieures à 30 km/h.

Modifier la vitesse

En mode activé, la vitesse est ajustée par des pressions longues ou courtes sur + ou -. La dernière pression est mémorisée.

Une augmentation temporaire de la vitesse avec la pédale d'accélérateur, par exemple lors d'un dépassement, n'influence pas le réglage du régulateur de vitesse. La voiture reviendra à la vitesse précédemment définie lorsque la pédale d'accélérateur est relachée.

Si l'un des boutons du régulateur de vitesse est maintenu enfoncé pendant plus d'une minute, le régulateur de vitesse sera désactivé. Dans ce cas, il faudra couper le moteur pour initialiser le régulateur de vitesse.

Désactivation temporaire - mode veille

Appuyez sur 0 pour désactiver temporairement le régulateur de vitesse et le mettre en mode veille. La vitesse réglée est affichée entre parenthèses sur l'écran (5), (100) km/h par exemple.

Mode veille automatique

Le régulateur de vitesse est temporairement désactivé et mis en mode veille si :

• le frein de route est utilisé
• la pédale d'embrayage est enfoncée
• le sélecteur de vitesses est mis au point mort (boîte de vitesses automatique)
• le conducteur maintient une vitesse supérieure à celle régée plus de 1 minute.

Le conducteur doit alors lui-même réguler la vitesse.

Reprendre la vitesse régée

Le régulateur de vitesse en mode veille est réactivé avec une pression sur la commande au volant. La vitesse mémorisée en dernier est reprise.

Régul. vitesse*

La vitesse peut augmenter brusquement après avoir repris la vitesse réglée avec ○

Désactiver

Le régulateur de vitesse est désactivé avec la commande au volant ou en coupant le moteur. La vitesse réglée est supprimée de la mémoire et ne peut pas être récapitulée avec le bouton.

Généralités concernant le limiteur de vitesse

Un limiteur de vitesse (Speed Limiter) peut être considéré comme un régulateur de vitesse inversé. Le conducteur régule la vitesse avec la pédale d'accélérateur mais le limiteur de vitesse empêche celle-ci de dépasser la valeur sélectionnée/reglée.

Utilisation

Commandes au volant et écran.

1 Limiteur de vitesse - Marche/Arrêt. 2 Le mode veille cesse et la vitesse mémorisée est reprise comme référence. Chaque nouvelle pression augmente la vitesse de 1 km/h. Mode veille.

Pour activer et ajuster la vitesse maximale (chaque pression augmente ou réduit la vitesse de 5 km/h). Vitesse maximale mémorisée (entre parenthèses = mode veille).

Mettre en service et activer

Lorsque le limiteur de vitesse est actif, l'écran affiche son témoin avec la vitesse maximale réglée.

Il est possible de sélectionner et de mémoriser la vitesse

maximale dans la mémoire pendant la conduite et à l'arrêt.

En cours de route

1. Lorsque la voiture roule à la vitesse maximale souhaitée : Appuyez sur la commande au volant pour permettre le limiteur de vitesse en service. Le témoin du limiteur de vitesse s'allume sur l'écran du tableau de bord.
2. Appuyez sur l'une des commandes au volant + ou - jusqu'à ce que l'écran du tableau de bord affiche la vitesse maximale souhaitée.

1. Appuyez sur la commande au volant pour permettre le limiteur de vitesse en service.
2. Naviguez avec le bouton + jusqu'à ce que l'écran du tableau de bord affiche la vitesse maximale souhaitée.

Le limiteur de vitesse est alors actif et l'écran (5) indique la vitesse maximale sélectionnée et mémorisée.

Désactivation temporaire - mode veille Pour désactiver temporairement le limiteur de vitesse et passer en mode veille :

• Appuyez sur [O].

L'écran affiche la vitesse maximale mémorisée entre parenthèses (5) et le conducteur peut momentanément dépasser la vitesse maximale régée.

Le limiteur de vitesse peut être réactivé avec une pression sur . Les parenthèses sur l'écran s'éteignent alors et la vitesse de la voiture est à nouveau limitée.

Désactivation temporaire avec la pédale d'accélérateur

Le limiteur de vitesse peut aussi être mis en mode veille avec la pédale d'accélérateur pour

Limiteur de vitesse

pouvoir rapidement sortir d'une situation en accélérant :

Enfoncez complètement la pédale d'accélérateur.

L'écran affiche la vitesse maximale mémorisée entre parenthèses (5) et le conducteur peut momentanément dépasser la vitesse maximale régée.

Le limiteur de vitesse est automatiquement réactivé après avoir relâché la pédale d'accélérer et la vitesse de la voiture est réduite sous la vitesse maximale sélectionnée/mémorisée. Les parenthèses à l'écran s'éteignent et la vitesse maximale de la voiture est à nouveau limitée.

Alarme dépassement de la vitesse

En pente, la puissance du frein moteur peut ne pas suffire et la vitesse maximale sélectionnée risque d'être dépassée. Le conducteur en est informé par un signal acoustique.

Le signal est actif jusqu'à ce que le conducteur réduise la vitesse avec le frein sous la vitesse maximale.

Désactiver

Pour désactiver le limiteur de vitesse :

• Appuyez sur la commande au volant

Le témoin du limiteur de vitesse et la vitesse réglée (5) sur l'écran s'éteignent. La vitesse sélectionnée et mémorisée est donc supprimée de la mémoire et ne peut pas être reprise avec le bouton.

Le conducteur peut alors réguler la vitesse avec la pédale d'accélérateur sans limitation.

Généralités concernant la ACC

Le régulateur adaptatif de vitesse et de distance (ACC - Adaptive Cruise Control) aide le conducteur à développer une distance de sécurité au véhicule qui précède. Il permet une conduite plus décontractée sur de longs trajets sur autoroute et les longues portions de routes avec une circulation fluide.

Le conducteur règle la vitesse souhaitée et l'intervalle de temps à la voiture qui précède. Lorsque le radar détecte un véhicule plus lent devant la voiture, la vitesse est automatiquement adaptée en conséquence. Une fois la voie libre, la vitesse de la voiture revient à la vitesse sélectionnée.

Si le régulateur adaptatif de vitesse est désactivé ou en mode veille et si la voiture s'approche trop du véhicule qui précède, le conducteur est averti par le contrôle de la distance (voir page 188) de la courte distance.

Attention

Le conducteur doit toujours rester concentré sur la circulation et intervenir si le régulateur adaptatif de vitesse ne maintient ni une vitesse ni une distance appropriées.

Le régulateur adaptatif de vitesse et de distance ACC ne peut pas réaliser toutes les conditions de circulation, climatiques ni l'état de la route.

La section suivante "Fonction" vous informe sur les limites dont le conducteur doit être conscient avant d'utiliser le régulateur adaptatif de vitesse.

Le conducteur est toujours responsable du respect des distances et de la vitesse, même pendant l'utilisation du régulateur adaptatif de vitesse.

Important

L'entretien des composants du régulateur adaptatif de vitesse et de distance ACC ne doit être effectué que par un atelier. Un atelier Volvo/agréé est recommandé.

Boîte de vitesses automatique

Le régulateur adaptatif de vitesse a des fonctions améliorées (Queue Assist) sur les voitures avec boîte de vitesses automatique, voir page 182.

Fonction

Vue d'ensemble des fonctions.

1 Témoin d'avertissement, intervention nécessaire du conducteur pour freiner

2 Commandes au volant

3 Radar

Le régulateur adaptatif de vitesse et de distance ACC se compose d'un régulateur de vitesse et d'un dispositif de maintien de la distance.

Attention

Le régulateur adaptatif de vitesse et de distance ACC n'est pas un système qui permet d'éviter les collisions. Le conducteur se doit d'intervenir si le système ne détecte pas un véhicule qui précède.

Le régulateur adaptatif de vitesse et de distance ACC n'agit (ne freine) pas pour les êtres humains ni pour les animaux ni pour les petits véhicules, les bicyclettes et les motos. Ni pour les véhicules ou objets circulant en sens inverse, lents ou à l'arrêt.

N'utilise pas le régulateur adaptatif de vitesse et de distance ACC dans la circulation urbaine ou dense, les carrefours, sur chaussée glissante ou recouverte d'eau ou de neige, en cas d'averse force (pluie ou neige), de mauvaise visibilité, dans les virages ou les voies d'accélération et de décélération.

La distance au véhicule qui précède est principalement mesurée avec un radar. Le régulateur de vitesse régule la vitesse par des accélérations et des freinages. Il est normal que les freins émettent de faibles bruits lorsque le régulateur de vitesse les utilise.

Attention

La pédale de frein se déplace lorsqu'le régulateur de vitesse freine. Ne laissez pas le pied sur la pédale de frein pour éviter de le coincer.

Le régulateur de vitesse s'efforce de suivre le véhicule qui précède sur la même voie à une distance déterminée par le conducteur. Si le radar ne "voit" aucun véhicule qui précède, la voiture adoptera alors la vitesse réglée pour le régulateur de vitesse. Il en va de même si la vitesse du véhicule qui précède dépasse celle réglée dans le régulateur de vitesse.

Le régulateur de vitesse s'efforce de réguler la vitesse en souplesse. Dans les situations nécessitant de brusques freinages, vous devrez freiner vous-même. Cela concerne les différences de vitesse importantes ou si la voiture qui précède freine fortement. En raison des limites du radar, un freinage peut se produire de manière inattendue ou ne pas avoir lieu, voir page 183.

Le régulateur adaptatif de vitesse peut être activé pour suivre un autre vehicule à des vitesse comprises entre 30km / h^1 et 200km / h. Si la vitesse devient inférieure à 30km / h ou si le régime moteur est trop bas, le régulateur adap-

Le régulateur adaptatif de vitesse passe en mode veille et le freinage automatique s'arrête. Le conducteur doit alors directement prendre les commandes pour maintenir la distance avec le véhicule qui précède.

Témoin d'avertissement - intervention nécessaire du conducteur pour freiner

La capacité de freinage du régulateur adaptatif de vitesse et de distance ACC correspond à plus de 40% de la capacité de freinage de la voiture.

Si la voiture doit freiner avec une force plus importante que ce dont le régulateur de vitesse est capable et que le conducteur ne freine pas, le régulateur de vitesse se sert du témoin de l'anticipation de collision et du répétiteur acoustique (voir page 197) de l'anticipation de collision pour indiquer au conducteur qu'une intervention immédiate est nécessaire.

Le témoin d'alerte peut être difficile à voir en cas de forte lumière du soleil ou si vous portez des lunettes de soleil.

Attention

Le régulateur de vitesses n'avertit que pour les véhicules détectés par le radar. C'est donc qu'en cas qu'il ne peut pas avoir lieu ou est retardé. N'attendez pas l'avertissement. Freinez lorsque c'est nécessaire.

Routes en pente et/ou fortes charges

N'oubliez pas que le régulateur adaptatif de vitesse est d'abord prévu pour une utilisation en conduite sur des chaussées planes. Le régulateur de vitesse peut rencontrer des difficultés pour maintenir la bonne distance au véhicule qui précède en pente, avec une forte charge ou avec une remorque/caravane. Soyez d'autant plus prudent et prêt à freiner.

Utilisation

Commandes au volant et écran.

1 Régulateur de vitesse - Marche/Arrêt. Le mode veille cesse et la vitesse mémorisée est reprise comme référence. Chaque nouvelle pression augmente la vitesse de 1 km/h. Mode veille 4 Distance temporelle - Augmenter/Réduire. Pour activer et ajuster la vitesse (chaque pression augmente ou réduit la vitesse de 5 km/h). 6 Vitesse sélectionnée (entre parenthèses = mode veille).

Distance temporelle - Marche, pendant le réglage. Distance temporelle - Marche, après le réglage.

Commandes au volant.

1 Le mode veille cesse et la vitesse mémorisée est reprise. 2 Régulateur de vitesse - Marche/Arrêt ou Mode veille. 3 Distance temporelle - Augmenter/Réduire. 4 Activer et régler la vitesse.

Activer et régler la sensibilité

Activez le régulateur de vitesse en appuyant sur la commande au volant κ - le témoin

Régulateur adaptatif de vitesse et de distance ACC*

s'allume à l'écran. Les parenthèses (6) dans (--) indiquent que le régulateur de vitesse est en mode veille.

Le régulateur de vitesse est ensuite activé avec les touches + et - qui permettent de mémoriser la vitesse actuelle. Le message (--) sur l'écran devient la vitesse SéLECTIONNée, par exemple 100 sans parentheses.

Lorsque le témoin passe à, le radar a détecté un véhicule.

La distance au véhicule qui précède n'est régulée par le régulateur de vitesse que

lorsque le témoin (avec voiture) est allumé.

Modifier la vitesse

En mode activé, la vitesse est ajustée par pas de 5 km/h à chaque pression sur + ou -. En mode activé, la fonction du bouton est la même que celle de + mais avec une augmentation plus faible de la vitesse. Les dernières pressions sont mémorisées.

Si l'un des boutons du régulateur de vitesse est maintenu enfoncé pendant plus d'une minute, le régulateur de vitesse sera désactivé. Dans ce cas, il faudra couper le moteur pour initialiser le régulateur de vitesse.

Dans certaines situations, il n'est pas possible d'activer le régulateur de vitesse. L'écran indique alors Régul. vitesse Non disponible, voir page 185.

Régler la distance temporelle

Il est possible de choisir parmi plusieurs distances temporelles au véhicule qui précède. Elles sont représentées à l'écran par des traits horizontaux (entre 1 et 5) - plus ils sont nombreux, plus la distance

La distance temporelle est longue. Un trait correspond à environ 1 seconde et 5 traits à environ 2,5 secondes.

La distance temporelle est augmentée ou réduite avec la molette du volant (ou les boutons pour les voitures sans limiteur de vitesse).

À basse vitesse, lorsque la distance est courte, le régulateur adaptatif de vitesse et de distance ACC augmente légèrement le décal.

Pour pouvoir suivre la voiture qui vous précède en douceur et comportablement, le régulateur adaptatif de vitesse et de distance ACC permet une légère variation du salarié dans certains cas.

Veuillez noter qu'une distance temporelle courte laisse au conducteur un court temps de réaction en cas d'événement imprévu dans la circulation.

Le nombre de traits correspondant à la distance temporelle apparait lors du réglage et pendant quelques secondes. Puis une version réduite du symbole apparait à droite de l'écran. Le même symbole

apparaît aussi lorsque le contrôle de la distance est activé, voir page 188.

Utilisez uniquement la distance temporelle autorisée par la législation routière locale.

Si le régulateur de vitesse ne semble pas réagir à son activation, il se peut que la distance temporelle au véhicule le plus proche empêche la recherche de vitesse.

Pour une distance temporelle donnée, plus la vitesse est élevée et plus la distance en mètres est longue.

Désactivation temporaire - mode veille

Appuyez sur la commande au volant 0 pour désactiver temporairement le régulateur de vitesse et le mettre en mode veille. La vitesse réglée est affichée entre parenthèses sur l'écran, (100) par exemple.

Clavier sans limite de vitesse

Appuyez sur la commande au volant [F] pour désactiver provisoirement le régulateur de vitesse et le mettre en mode veille.

Mode veille en raison d'une intervention du conducteur

Le régulateur de vitesse est temporairement désactivé et mis en mode veille si :

• le frein de route est utilisé
• La pédale d'embrayage est enfoncée pendant plus d'une minute4
• le sélecteur de vitesses est mis en position N (boîte de vitesses automatique)
• le conducteur maintient une vitesse supérieure à celle régée plus de 1 minute

Le conducteur doit alors lui-même réguler la vitesse.

Une augmentation temporaire de la vitesse avec la pédale d'accélérateur, par exemple lors d'un dépassement, n'influence pas le réglage

du régulateur de vitesse. La voiture reviendra à la vitesse précédemment définie lorsque la pédale d'accélérateur est relachée.

Mode veille automatique

Le régulateur adaptatif de vitesse et de distance ACC dépend d'autres systèmes comme la fonction de contrôle de la stabilité et de l'antipatinage (DSTC). Si le fonctionnement de l'un de ces systèmes est interrompu, le régulateur de vitesse sera automatiquement désactivé.

En cas de désactivation automatique, un signal sonore retentit et le message Régul. vitesse Annulé apparait à l'écran. Le conducteur doit intervenir et adapter la vitesse en fonction du véhicule qui précède.

La déactivation automatique peut être due :

au régime moteur, trop élevé/bas - à la vitesse qui baisse sous 30 km/h - à la perte d'adhérence des roues - à la température élevée des freins - au radar recouvert de neige ou généré par une forte pluie (ondes bloquées).

Reprendre la vitesse régée

Le régulateur de vitesse en mode veille est réactivé avec une pression sur la commande au volant. La vitesse mémorisée en dernier est reprise.

La vitesse peut augmenter brusquement après avoir repris la vitesse régée avec

Désactiver

Le régulateur de vitesse est désactivé avec la commande au volant. La vitesse réglée est supprimée et ne peut pas être récapitulée avec le bouton.

Clavier sans limiteur de vitesse

Le régulateur de vitesse est désactivé avec la commande au volant en mode veille ou une longue pression en mode actif. La vitesse réglée est supprimée et ne peut pas être récuperée avec le bouton

Queue assist ACC et boîte de vitesses automatique*

Le régulateur adaptatif de vitesse des voitures avec boîte de vitesses automatique a plus de fonctions que celui des voitures avec boîte de vitesses manuelle.

Notez que la vitesse minimale régable pour le régulateur de vitesse est de 30 km/h. Même si le régulateur de vitesse peut suivre un autre véhicule jusqu'à l'arrêt, il est impossible de désirer une vitesse inférieure.

Les fonctions suivantes sont disponibles :

Intervalle de vitesse plus large

Pour pouvoir activer le régulateur de vitesse, la porte conducteur doit être fermée et la ceinture du conducteur doit être bouclée.

• Avec une boîte de vitesses automatique, le régulateur de vitesse peut suivre un véhicule entre 0 et 200km/h. De l'arrêt complet à 200km/h.

Pour pouvoir activer le régulateur de vitesse à moins de 30 km/h, le véhicule qui précède doit se trouver à une distance raisonnable.

En cas d'arrêts courts dans une circulation très lente ou à un feu de circulation, la conduite est automatiquement reprise après un court arrêt dans les 3 secondes. S'il se passe plus de temps avant que le véhicule qui précède ne se mette en mouvement, le régulateur de vitesse est désactivé et passe en mode veille. Le conducteur doit ensuite réactiver le régulateur de vitesse de la manière suivante :

Appuyez sur la commande au volant ou - Lâchez la pédale d'accélérateur et accélérez jusqu'à au moins 4km/h (rythme de marche normal).

Le régulateur de vitesse se remettra alors à suivre le véhicule qui précède.

Le régulateur de vitesse peut maintenir la voiture immobile pendant 2 minutes au maximum. Ensuite, le frein de stationnement est serré et le régulateur de vitesse est désactivé.

• Avant de pouvoir réactiver le régulateur de vitesse, le conducteur doit desserrer le frein de stationnement.

Changement de cible

Si le véhicule cible qui précède change brusquement de direction, la circulation peut être arrêtée un peu plus loin.

Lorsque le régulateur de vitesse suit un autre véhicule à une vitesse inférieure à 30 km/h et change de cible pour un véhicule à l'arrêt, il freinera suivant le véhicule à l'arrêt.

Attention

Lorsque le régulateur de vitesse suit un autre véhicule à une vitesse supérieure à 30 km/h et change de cible pour un véhicule à l'arrêt, il ignorera le véhicule à l'arrêt et adoptera la vitesse réglée.

Le conducteur doit intervenir et freiner.

Mode veille automatique en cas de changement de cible

Le régulateur de vitesse est désactivé et mis en mode veille :

• lorsque la vitesse est inférieure à 15 km/h et que le régulateur de vitesse n'est pas certain que la cible est un véhicule à l'arrêt ou s'il s'agit d'un autre objet (un gendarme couché, exemple).
• lorsque la vitesse est inférieure à 15 km/h et que le véhicule qui précède change de direction et que le régulateur de vitesse n'a plus de cible à suivre.

Le freinage automatique cesse à l'arrêt

Dans certaines situations, le régulateur de vitesse arrêté de freiner à l'arrêt. Cela signifie que le frein de route n'est plus actionné et que le conducteur doit assurer le freinage lui-même.

Le régulateur de vitesse relâche le frein de route et se met en mode veille lorsque :

• le conducteur met le pied sur la pédale de frein
• le frein de stationnement est serré
• le sélecteur de vitesses est mis en position P, N ou R
• le conducteur met le régulateur de vitesse en mode veille.

Actionnement automatique du frein de stationnement

Dans certaines situations, le régulateur de vitesse active le frein de stationnement pour maintenir la voiture immobile.

Cela se produit si :

• le conducteur ouvre la porte ou détache sa ceinture de sécurité
• DSTC passe du mode Normal au mode Sport
• le régulateur de vitesse a maintenu la voiture à l'arrêt pendant plus de 2 minutes le moteur a été coupé
• il y a surchauffe des freins.

Le radar et ses limites

Outre le régulateur adaptatif de vitesse, le système d'anticipation de collision avec freinage automatique (voir page 196) et le contrôle de distance (voir page 188) utilisent aussi le radar. Le radar sert à détecter les voitures ou les gros

véhicules qui roulent dans la même direction sur la même file.

Une modification du radar peut donc rendre son utilisation illégale.

Attention

Le conducteur doit toujours rester concentré sur la circulation et intervenir si le régulateur adaptatif de vitesse ne maintient ni une vitesse ni une distance appropriées.

Le régulateur adaptatif de vitesse et de distance ACC ne peut pas réaliser toutes les conditions de circulation, climatiques ni l'état de la route.

La section suivante "Fonction" vous informe sur les limites dont le conducteur doit être conscient avant d'utiliser le régulateur adaptatif de vitesse.

Le conducteur est toujours responsable du respect des distances et de la vitesse, même pendant l'utilisation du régulateur adaptatif de vitesse.

Attention

Aucun accessoire ou objet (comme des deux supplémentaires) ne peut être monté devant la calandre.

Attention

Le régulateur adaptatif de vitesse et de distance ACC n'est pas un système qui permet d'éviter les collisions. Le conducteur se doit d'intervenir si le système ne détecte pas un véhicule qui précède.

Le régulateur adaptatif de vitesse et de distance ACC n'agit (ne freine) pas pour les êtres humains ni pour les animaux ni pour les petits véhicules, les bicyclettes et les motos. Ni pour les véhicules ou objets circulant en sens inverse, lents ou à l'arrêt.

N'utilise pas le régulateur adaptatif de vitesse et de distance ACC dans la circulation urbaine ou dense, les carrefours, sur chaussée glissante ou recouverte d'eau ou de neige, en cas d'averse forte (pluie ou neige), de mauvaise visibilité, dans les virages ou les voies d'accélération et de décélération.

La capacité du radar à détecter un véhicule qui précède est fortement réduite :

• si le radar est bloqué et ne peut ainsi pas détecter les autres véhicules par exemple en cas de forte pluie ou si de la neige fondue ou d'autres éléments se sont amassés devant le radar.

Maintenez la surface devant le radar propre.

• si la vitesse du véhicule qui précède diffère trop de celle de votre voiture.

Exemples de situations pour lesquelles le régulateur de vitesse ne fonctionne pas parfaitement

Le champ de vision du radar est limité. Dans certaines situations, le véhicule peut être détecté trop tard voire pas du tout.

L'ACC ne peut pas détecter les petits véhicules (triangle foncé = champ de visibilité de l'ACC).

Régulateur adaptatif de vitesse et de distance ACC*

1 Parfois, le radar détectera tardivement un véhicule proche, un véhicule qui se place entre vous et le véhicule qui se trouvait devant vous, par exemple. Les petits véhicules, comme les motos, ou les véhicules qui ne circulent pas au centre du couloir de circulation risquent de ne pas être détectés.

3 Dans les virages, le radar peut détecter un autre véhicule ou perdre le véhicule détecté.

Recherche de pannes et mesure

Si l'écran affiche le message Radar bloqué Voir manuel, cela signifie que les signaux du radar sont bloqués et qu'il ne peut pas détecter les véhicules qui vous précèdent.

Cela signifie que les fonctions du régulateur adaptatif de vitesse et de distance ACC, du contrôle de la distance et de l'anticipation de collision avec freinage automatique CWAB ne fonctionnent pas.

Le tableau suivant indique les causes possibles de l'affichage du message et la mesure à prendre.

Cause	Mesure
La surface du radar dans la calandre est sale ou recouverte de glace ou de neige.	Nettoyez la surface du radar dans la calandre pour éliminer la saleté, la glace ou la neige.
Une forte averse de pluie ou chute de neige bloque les signaux du radar.	Aucune mesure. Parfois, le radar peut ne pas fonctionner en cas de fortes intempéries.
L'eau ou la neige sur la chaussée tourbillonne et bloque les signaux du radar.	Aucune mesure. Parfois, le radar peut ne pas fonctionner si la chaussée est très mouillée ou s'il y a beaucoup de neige.
La surface du radar a été nettoyée mais le message reste affché.	Patientez. Il peut se passer plusieurs minutes avant que le radar ne détecte qu'il n'est plus bloqué.

Témoins et messages à l'écran

Témoin	Message	Signification
		Mode veille ou mode actif sans aucun vehicule détecté.
		Mode actif avec vehicule détecté auquel le régulateur de vitesse adapte la vitesse.

Régulateur adaptatif de vitesse et de distance ACC*

Témoin	Message	Signification
		Distance temporelle activée, pendant le réglage.
		Distance temporelle activée, après le réglage.
	Activier DSTC pr activ. régul.	Le régulateur de vitesse ne peut pas être activé avant que la fonction de contrôle de la stabilité et de la traction (DSTC) a été mise en mode Normal.
	Régul. vitesse Annulé	Le régulateur de vitesse a été désactivé. Le conducteur doit lui-même réguler la vitesse.
	Régul. vitesse Non disponible	L'activation du régulateur de vitesse est impossible. Cela peut être dû, par exemple: • à la température élevé des freins • au radar recouvert de neige ou d'eau de pluie par exemple.
	Radar bloqué Voir manuel	Le régulateur de vitesse est provisoirement hors service. • Le radar est bloqué et ne peut pas détecter les autres vehicules en cas de forte pluie ou de neige fondue déposée devant le capteur par exemple. Plus d'informations sur les limites du radar, voir page 183.
	Régul. vitesse Répar demandée	Le régulateur de vitesse ne fonctionne pas. • Contactez un atelier. Un atelier Volvo agrêté est recommendé.

Régulateur adaptatif de vitesse et de distance ACC*

Témoin	Message	Signification
	Appuyer frein pour tener arrêt + alarme sonore	(Avec boîte de vitesses automatique uniquement - "Queue Assist") La voiture est à l'arrêt et le régulateur de vitesse desserrera le frein de route pour laisser le frein de stationnement se charger deMAINTER la voiture immobile. Mais un problème dans le frein de stationnement fait que la voiture se met bientôt en mouvement. • Le conducteur doit freiner lui-même. Le message resté et l'alarme retentit jusqu'à ce que le conducteur enforce la pédale de frein ou utilise la pédale d'accélérateur.
-	Inf. à 30 km/h Suit seulement	(Avec boîte de vitesses automatique uniquement - "Queue Assist") Apparaît si vous essayer d'activer le régulateur de vitesse à une vitesse inférieure à 30 km/h sans qu'il n'y ait de vehicule à la distance d'activation vers l'avant (env. 30 m).

Généralités

Le contrôle de la distance (Distance Alert) est une fonction qui indique au conducteur la distance temporelle au véhicule qui précède.

Le contrôle de la distance est actif lorsque la vitesse est supérieure à 30 km/h et ne réagit qu'au véhicules qui précèdent votre véhicule et roulent dans la même direction. Pour les véhicules lents, à l'arrêt ou circulant en sens inverse, aucune informations n'est fournie.

Témoin d'avertissement jaune.

Un témoin d'avertissement jaune s'allume sur le pare-brise si la distance au véhicule qui précède est inférieure à la distance temporelle réglée.

Le contrôle de la distance est désactivé quand le régulateur adaptatif de vitesse et de distance ACC est actif.

Attention

Le contrôle de la distance ne réagit que si la distance au véhicule qui précède est plus courte que la valeur régée. La vitesse de votre voiture n'a aucune importance.

Utilisation

Appuyez sur le bouton de la console centrale pour activer ou désactiver la fonction. Une diode allumée sur le bouton indique que la fonction est activée.

Certaines combinaisons d'options ne permettent pas de disposer d'un bouton sur la console centrale. Dans ce cas, la fonction est gérée dans le système de menu MY CAR sous Configuration Réglages véhicule

Contrôle de la distance Marche/Arrêt. Pour une description du système de menus, voir page 147.

Régler la distance temporelle

Commandes et écran pour la distance temporelle.

4 Distance temporelle - Augmenter/Réduire Distance temporelle - Marche, pendant le réglage 3 Distance temporelle - Marche, après le réglage

Contrôle de la distance*

La distance temporelle est réglée avec le bouton (4). Appuyez vers le haut pour augmenter et vers le bas pour réduire.

Il est possible de choisir parmi différentes distances temporaires au véhicule qui précède. Elles sont représentées à l'écran par des traits horizontaux (entre 1 et 5) - plus ils sont nombreux, plus la dis

distance temporelle est longue. Un trait correspond à environ 1 seconde au véhicule qui précède et 5 traits à environ 2,5 secondes.

Le nombre de traits correspondant à la distance temporelle apparait lors du réglage et pendant quelques secondes, puis une version réduite du symbole apparait à droite de l'écran. Le même symbole

apparaît aussi lorsque le régulateur adaptatif de vitesse et de distance ACC est activé.

Pour une distance temporelle donnée, plus la vitesse est élevée et plus la distance en mètres est longue.

La distance temporelle régée sert aussi pour le régulateur adaptatif de vitesse et de distance ACC, voir page 179.

Utilisez uniquement la distance temporelle autorisée par la législation routière locale.

Cette fonction utilise le même radar que le régulateur adaptatif de vitesse et de distance ACC et l'anticipation de collision. Pour de plus amples informations concernant le radar et ses limites, voir page 183.

La lumière forte du soleil, les reflets, les fortes variations lumineuses et le port de lunettes de soleil peuvent empêcher de voir l'avertissement sur le pare-brise.

Le mauvais temps et les routes sinueuses peuvent affecter les capacités du radar à détecter les véhicules qui vous précédent.

La taille du véhicule est aussi un facteur important pour la détection (les motos par exemple). Ce problème peut faire que le témoin d'avertissement s'allume à une distance plus courte que celle régée ou à l'absence totale d'avertissement.

Des vitesses très élevées peuvent aussi entraîner l'allumage du témoin à des distances plus courtes que celle régée en raison des limites de la portée du capteur.

Contrôle de la distance*

Témoins et messages à l'écran

Témoin	Message	Signification
		Distance temporelle régée pendant l'ajustement.
		Distance temporelle régée après l'ajustement.
	Radar bloqué.Voir manuel	Le contrôle de la distance est provisoirement hors service.Le radar est bloqué et ne peut pas détecter les autres vehicules en cas de forte plue ou de neige fondue déposée devant le captein par exemple.Plus d'informations sur les limites du radar, voir page 183.
	Avert. collision Répar demandée	Le contrôle de la distance et le système d'anticipation de collision avec freinage automatique est entièrement ou partiellement hors fonction.Contactdez un atelier si le message reste affché. Un atelier Volvo est recommendé.

Généralités

City Safety™ est une fonction qui aide le conducteur à éviter une collision dans les embouteillages, par exemple, lorsque les changements dans la circulation en aval combinés à l'inattention peuvent entraîner un incident.

Cette fonction est active à des vitesses allant jusqu'à 30 km/h et aide le conducteur en freinant automatiquement la voiture en cas de risque de collision avec le véhicule qui précède si le conducteur ne réagit pas à temps avec un freinage et/ou une manoeuvre d'évitement.

City Safety™ est activé dans les cas où le conducteur devrait déjà avoir commencé à freiner. Ainsi, cette fonction ne peut pas assister le conducteur dans toutes les situations.

City Safety™ est donc censé être activé aussi tard que possible pour éviter toute intervention inutile.

City Safety™ ne doit pas servir à modifier le mode de conduite du conducteur. Si le conducteur ne se fie qu'au système et laisse City Safety™ freiner, une collision finira par se produire, tout ou tard.

Le conducteur et les passagers ne remarquent le système City Safety™ qu'en cas de situation très proche d'une collision.

Si la voiture est aussi équipée du Système d'anticipation de collision avec freinage automatique*, ces deux systèmes sont complémentaires. Pour de plus amples informations concernant l'anticipation de collision avec freinage automatique, voir page 196.

Important

L'entretien et le remplacement de composants de City Safety™ ne peuvent être effectués que par un atelier. Un atelier Volvo agréé est recommandé.

Attention

City Safety™ ne fonctionne pas dans toutes les situations de conduite, de circulation ni pour toutes les conditions météorologiques et l'état de la chaussée.

City Safety™ ne réagit pas aux véhicules qui roulent dans une direction différente de la yourself, ni aux petits véhicules tels que bicyclettes, motos ni aux êtres humains et animaux.

City Safety™ peut éviter une collision lorsqu'il la différence de vitesse est inférieure à 15 km/h. Si la différence de vitesse est supérieure, il ne pourrait que réduire les effets de la collision. Pour obtenir la pleine puissance de freinage, le conducteur doit enfoncer la pédale de frein.

N'attendez jamais l'intervention de City Safety™. Le conducteur est toujours responsable du respect des distances et de la vitesse.

City SafetyTM

Fonction

Fenêtre d'émission et de réception du capteur laser.

City Safety™ détecte la circulation devant la voiture grâce au capteur laser installé sur le bord supérieur du pare-brise. En cas de risque imminent de collision, City Safety™ freinera automatiquement la voiture. Le freinage peut être très brusque.

Si la différence de vitesse est comprise entre 4 et 15km / h par rapport a celle de la voiture qui precede, City SafetyTM peut éviter complètement une collision.

City Safety™ active un freinage court et puissant et arrête la voiture normalement juste derrière le véhicule qui précède. Pour la majorité des conducteurs, cette situation est considérée

rablement différente d'un style de conduite normal et peut être désagréable.

Si la différence de vitesse entre les vehicule est comprise entre 15 et 30km / h City SafetyTM ne pourrait pas éviter seul la collision. Pour obtenir une puissance de freinage totale, le conducteur devra enforcer la pédale de frein auquel cas il devient alors possible d'éviter une collision même avec une différence de vitesse supérieure à 15km / h.

Lorsque la fonction est activée et freine, l'écran du tableau de bord affiche un message indiquant que la fonction est/ait été active.

Les feux stop s'allument lorsque City SafetyTM freine.

Utilisation

La fonction City Safety™ est toujours activée après le démarrage du moteur, avec les positions de contact I et II (voir page 84 concernant les positions de contact).

Activation et déactivation

Dans certaines situations, il peut être souhaitable de désactiver City SafetyTM, par exemple

ou des branches à feuilles peuvent balayer le capot moteur et/ou le pare-brise.

Après le démarrage du moteur, City Safety™ peut être désactivé de la manière suivante :

Naviguez avec MY CAR sur l'écran de la console centrale et le système de menu jusqu'à Configuration Réglages véhicule

Système d'assistance conducteur City Safety. Sélectionnez l'option Off. (Pour de plus amples informations concernant le système de menu MY CAR, voir page 147).

Au démarrage suivant, la fonction sera toutefois à nouveau activée, même si elle était désactivée à la coupure du moteur.

Attention

Le capteur laser émet un faisceau laser même lorsque City Safety™ a été manuellement désactivé.

Pour réactiver City Safety™ :

Suivez la même procédure que pour la désactivation mais sélectionnez l'option On.

Limites

Le capteur de City Safety™ est donc pour détecter les voitures et autres gros véhicules situés devant la voiture et fonctionne aussi bien de jour que de nuit.

Le capteur a toutefois des limites et fonctionne moins bien en cas de chute de neige importante ou de forte averse, dans un brouillard épais ou dans un nuage de neige ou de poussière dense. La buée, la saleté, la glace ou la neige sur le pare-brise peuvent perturber la fonction.

Des objets suspendus (drapeau) sur les objets saillants, charges ou les accessoires tels que deux supplémentaires et pare-buffles qui dépassement au-dessus du niveau du capot limitent la fonction.

Le faisceau infrarouge du capteur de City SafetyTM mesure la réflexion de la lumière. Le capteur ne peut pas voir les objets avec une faible réflexion. Les parties arrière des véhicules réfléchissant généralement assez la lumière grâce à la plaque d'immatriculation et aux catadioptriques des feux arrière.

En cas de chaussée glissante, la distance de freinage s'allonge, ce qui a pour effet de réduire la faculté du City Safety™ à éviter une collision. Dans de telles situations, les systèmes ABS et DSTC agiront au moins pour offrir

la force de freinage tout en conservant la stabilité.

City Safety™ ne peut pas être activé lorsque la voiture recule.

City Safety™ n'est pas activé à basse vitesse (inférieure à 4 km/h). Ainsi le système n'intervient pas dans les situations où le véhicule qui précède se rapproche très lentement, lors d'une manoeuvre de stationnement par exemple.

Les commandes activées par le conducteur sont toujours prioritaires, ainsi City Safety™ n'intervient pas dans les situations où le conducteur actionne clairement la direction, les freins ou l'accélérateur, même si une collision est inévitable.

Lorsque City Safety™ a permis d'éviter une collision avec un objet immobile, la voiture reste à l'arrêt pendant au plus 1,5 seconde. Si la voiture a été freinée à cause d'un véhicule en mouvement, la vitesse est réduite pour atteindre celle du véhicule qui précède.

Sur les voitures avec boîte de vitesses manuelle, le moteur s'arrête lorsque City Safety™ a arrêté la voiture sauf si le conducteur enfonçe la pédale d'embrayage avant.

• Maintenez la surface du pare-brise située devant le capteur laser propre et dépourvue de glace, de neige ou de saleté (reportez-vous à l'illustration individuant l'emplacement du capteur en page 192).
• Ne collez ni ne montez aucun objet sur le pare-brise devant le capteur laser.
• Éliminez la glace et la neige sur le capot moteur. La couche de glace et de neige ne doit pas dépasser 5 cm.

Recherche de pannes et mesure

Si l'écran du tableau de bord affiche le message Pare-brise Capteurs bloqués, le capteur laser est alors "bloqué" et ne peut pas détecter les véhicules devant la voiture, ce qui signifie que City Safety™ ne peut pas fonctionner.

Cependant, le message Pare-brise Capteurs bloqués n'apparaît pas dans toutes les situations pour lesquelles le capteur est bloqué. Le conducteur doit donc être attentif et maintenir le pare-brise et la zone située devant le capteur laser propres.

Le tableau suivant présente les causes possibles de l'apparition du message ainsi que des mesures appropriées.

Cause

La zone devant le capteur laser sur le pare-brise est sale ou recouverte de glace ou de neige.

Le champ de vision du capteur laser est bloqué.

Mesure

Nettoyez la zone du pare-brise située devant le capteur pour éliminer, saleté, glace et neige.

Éliminez l'objet en cause.

Important

Si une fissure, une rayure ou un éclat se produit sur la zone du pare-brise située devant l'une des "fenêtres" du capteur laser sur une surface de 0.5 × 3.0 ~mm (ou supérieure), contactez un atelier pour faire réparer ou replacer le pare-brise (reportez-vous à l'illustration de l'emplacement du capteur en page 192). Un atelier Volvo agréé est recommandé.

Si aucune mesure n'est prise, les performances de City Safety™ seront réduites.

Pour éviter une réduction des performances de City Safety™, les conditions suivantes sont également valables :

• Il convient de poser un pare-brise homologué par Volvo ou de même type en cas de remplacement
• Il convient de poser des essuie-glace homologués par Volvo ou de même type en cas de remplacement.

Capteur laser

Le système City Safety™ comprend un capteur qui émet un faisceau laser. Prenez contact avec un atelier qualifié en cas de panne ou de besoin d'entretien du capteur laser. Un atelier Volvo agréé est recommandé.

Attention

Ne regardez jamais dans le capteur laser (qui émet un faisceau laser invisible) à une distance égale ou inférieure à 100 mm avec un dispositif grossissant comme une loupe, un microscope, un objectif ou tout autre instrument optique (l'illustration de la page 192 montre l'emplacement du capteur).

Pour de plus amples informations concernant le capteur laser, voir page 10.

Témoins et messages à l'écran

Lorsque City Safety™ freine automatiquement, un ou plusieurs témoins du tableau de bord peuvent s'allumer en association à l'affichage d'un message sur l'écran.

Un message texte peut être supprimé par une courte pression sur le bouton READ du levier des clignotants.

City SafetyTM

Témoin	Message	Signification/Mesure
	Freinage auto par City Safety	City SafetyTM freine ou a effectué un freinage automatique.
	Pare-brise Capteurs bloqués	Le capteur laser est temporairement hors fonction, bloqué par un objet/élément qualconque. • Retirez l'objet qui bloque le capteur et/ou nettoyez le pare-brise. Plus d'informations sur les limites du capteur laser, voir page 193.
	City Safety Répar demandée	City SafetyTM est hors fonction. • Contactez un atelier si le message reste affché. Un atelier Volvo est recommendé.

Généralités

Le système d'anticipation de collision et de détection de piétons avec freinage automatique (Collision Warning and Pedestrian Detection with Full Auto Brake) est un assistant qui avertit le conducteur en cas de risque de collision avec un piéton ou avec le véhicule qui précède et roule dans le même sens.

Le système d'anticipation de collision offre les trois fonctions suivantes.

• L'anticipation de collision - avertit le conducteur de l'imminence d'une collision. L'assistance au freinage - aide le conducteur à freiner efficacement dans une situation critique.
• Le frein automatique - freinera la voiture automatiquement en cas de risque de collision avec un piéton ou avec le véhicule qui précède si le conducteur ne réagit pas à temps avec un freinage et/ou une manœuvre d'évitement. La fonction de freinage automatique peut empêcher une collision ou réduire la vitesse lors de la collision.

L'anticipation de collision est activée dans les cas où le conducteur devrait déjà avoir commencé à freiner. Ainsi, cette fonction ne peut pas assister le conducteur dans toutes les situations.

L'anticipation de collision avec freinage automatique est donc pour être activée aussi tard que possible pour éviter toute intervention inutile.

L'anticipation de collision ne doit pas servir à modifier le style de conduite du conducteur. Si le conducteur ne se fie qu'au système et laisse l'anticipation de collision avec freinage automatique freiner, une collision finira par se produire, tout ou tard.

L'anticipation de collision et City Safety™ sont complémentaires. Pour de plus amples informations concernant City Safety™, voir page 191.

Important

L'entretien des composants du système d'anticipation de collision ne doit être effectué que par un atelier. Un atelier Volvo agréé est recommandé.

Attention

Aucun système automatique ne peut garantir à 100% un fonctionnement correct dans toutes les situations. Ne testez jamais le système de freinage automatique sur des personnes. Il y a risque de blessure et danger de mort.

Attention

Le système d'anticipation de collision ne fonctionne pas dans toutes les situations de conduite, de circulation ni pour toutes les conditions météorologiques et l'état de la

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

chaussée. Le système d'anticipation de collision ne réagit pas aux véhicules qui roulent dans une autre direction que la yourself, ni aux animaux.

Les avertissements ne sont émis qu'en cas de risque élevé de collision. La section Fonction et celle qui la suit vous informent sur les limites dont le conducteur doit être conscient avant utilisation du système d'anticipation de collision avec freinage automatique.

L'advertissement et l'intervention du freinage pour les piétons sont désactivés aux vitesses supérieures à 80 km/h.

L'advertissement et l'intervention du freinage pour les piétons ne fonctionnent pas dans l'obscurité ni dans les tunnels, même en présence d'éclairage sur la voie publique.

La fonction de freinage automatique peut empêcher une collision ou réduire la vitesse au moment de la collision. Afin d'assurer un effet total du freinage, le conducteur doit toujours appuyer sur la pédale de frein, même si le frein automatique est en action.

N'attendez jamais un avertissement de collision. Le conducteur est toujours responsable du maintien de la distance correcte et du respect des vitesses, même si en cas d'utilisation du système d'anticipation de collision avec freinage automatique.

Fonction

Vue d'ensemble des fonctions.

1 Avertissement visuel en cas de risque de collision 2 Radar 3 Capteur de camera

Système d'anticipation de collision

Le radar et le capteur de détection détectent les piétons, les véhicules à l'arrêt et les véhicules qui vous précèdent et qui circulent dans le même sens que vous.

En cas de risque de collision avec un piéton ou un tel véhicule, vous êtes averti par un témoin rouge clignotant et un signal sonore.

Assistance au freinage

Si le risque de collision augmente encore après l'alerte de collision, l'assistance de freinage est déclenchée. L'assistance de freinage prépare le système de freinage pour un freinage rapide et les freins sont légèrement serrés, ce qui peut être ressenti comme un léger à-coup.

Si la pédale de frein est enfoncée suffisamment vite, le freinage aura lieu à pleine puissance.

L'assistance de freinage amplifie également le freinage du conducteur si le système estime que le freinage n'est pas suffisant pour éviter la collision.

Frein automatique

À ce moment, si le conducteur n'a pas commencé une manoeuvre d'évitement et si le risque de collision est imminent, la fonction de freinage automatique intervient sans que le conducteur n'ait à toucher la pédale de frein. Le freinage a lieu avec pleine puissance pour réduire la vitesse de collision ou avec une puissance limitée si elle suffit à éviter la collision.

Utilisation

Les réglages sont effectifs dans MY CAR avec l'écran de la console centrale et les menus. Pour de plus amples informations sur l'utilisation du système de menus, voir page 147.

Les fonctions d'assistance de freinage et de frein automatique sont toujours activées. Elles ne peuvent pas être désactivées.

Activation et désactivation

Pour désir si l'alarme collision doit être activée ou non : Naviguez avec le système de menu MY CAR sur l'écran de la console centrale jusqu'à Paramètres → Paramètres du véhicule → Système d'assistance à la conduite → Avertissement de collision. Pour de plus amples informations concernant le système de menus, voir page 147.

Une fonction activée est testée à chaque démarrage du moteur. Ce test se manifeste par l'allumage bref des points lumineux du témoin d'avertissement.

Au démarrage, le réglage est conservé et reste donc comme à la coupure du moteur.

Activer/désactiver les signaux d'advertisement

Le témoin d'advertissement est automatiquement allumé au démarrage du moteur si le système est en marche.

L'avertissement sonore peut être activé/désactivé séparément avec les options On et Off dans le système de menu MY CAR sous Paramètres → Paramètres du véhicule →

Système d'assistance à la conduite Son d'avertissement si risque de collision.

Régler la distance d'arrêtissement

La distance d'arrêt permet de régler la distance à laquelle les avertissements visuel et acoustique sont déclenchés. Sélectionnez l'une des options Longue, Normale ou Courte dans le système de menu MY CAR sous Paramètres → Paramètres du véhicule → Système d'assistance à la conduite →

Avertissement de collision → Distance d'avertissement.

La distance d'avertissement déterminée la sensibilité du système. La distance d'avertissement Longue permet d'obtenir un avertissement plus anticipé. Essayez d'abord avec Longue et, si ce réglage entraîne de trop nombreux avertissements qui, dans certaines situations, peuvent être enervants, passez au réglage Normale.

Utilisez le réglage Courte uniquement dans des cas exceptionnels comme en cas de conduite dynamique.

Lorsque le régulateur de vitesse adaptatif est utilisé, il emploiera le témoin d'advertissement et l'avertissement sonore sont également même si le système d'anticipation de collision est désactivée.

Le système d'anticipation de collision avertit le conducteur en cas de risque de collision, mais la fonction ne peut pas réduire le temps de réaction du conducteur.

Pour que le système d'anticipation de collision soit efficace, conduisez toujours avec le contrôle de la distance réglé sur la distance temporelle 4 - 5, voir page 188.

Même si la distance d'arrêt est réglée sur Longue, les avertissements peuvent parfois être perçus comme tardifs. Par exemple en cas de différence de vitesse importante ou si la voiture qui vous précède freine brusquement.

Vérifier les réglages

Il est toujours possible de contrôler les réglages actuels sur l'écran de la console centrale. Naviguez avec le système de menu MY CAR

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

sous Paramètres Paramètres du véhicule

→ Système d'assistance à la conduite →

Avertissement de collision, voir page 147.

Limites

Le système d'anticipation de collision est actif à partir d'environ 4 km/h.

L'advertissement visuel peut être difficile à voir en cas de forte lumière du soleil, de reflets, de port de lunettes de soleil ou si le conducteur ne regarde pas droit devant soi. L'advertissement sonore doit donc always être activé.

En cas de chaussée glissante, la distance de freinage s'allonge, ce qui a pour effet de réduire la faculté à éviter une collision. Dans de telles situations, les systèmes ABS et DSTC agiront au moins pour offrir la meilleure force de freinage tout en conservant la stabilité.

Le signal d'avertissement visuel peut être temporairement mis hors service en cas de température élevée dans l'habitacle en raison de la force lumineuse du soleil. Dans ce cas, l'avertisseur sonore est activé même s'il est désactivé dans le système de menus.

• Les avertissements peuvent ne pas apparaître si la distance est très courte ou si les mouvements de volant et de pédales sont importants, en cas de conduite active.

Attention

Les avertissements et le freinage peuvent être retardés, ne pas apparaître ou se déclencher inutillement si les conditions font que le radar ou le capteur de laamera ne peut pas détecter le véhicule correctement.

Le système de capteurs a une portée limitée en ce qui concerne les piétons et le système émet des avertissements et procède au freinage jusqu'à 50 km/h. Pour les véhicules à l'arrêt ou lents, les avertissements et les freinages ne sont efficaces que jusqu'à 70 km/h.

Les avertissements pour les véhicules immobiles ou lents peuvent être déactivés en raison de l'obscurité ou d'une mauvaise visibilité.

Le système d'anticipation de collision utilise le même radar que le régulateur adaptatif de vitesse et de distance ACC. Pour de plus amples informations concernant le radar et ses limites, voir page 183.

Si les avertissements sont trop fréquents et gênants, il est possible de réduire la distance d'arrêt. Dans ce cas, le système avertit plus tard, ce qui permet de réduire le nombre d'arrêts.

L'anticipation de collision avec freinage automatique ne peut pas être activé lorsque la voiture recule.

L'anticipation de collision avec freinage automatique n'est pas activé à basse vitesse (inférieure à 4 km/h). Ainsi le système n'intervient pas dans les situations où le véhicule qui précède se rapproche très lentement, lors d'une manoeuvre de stationnement par exemple.

Les commandes activées par le conducteur sont toujours prioritaires, ainsi l'anticipation de collision avec freinage automatique n'intervient pas dans les situations où le conducteur actionne clairement la direction, les freins ou l'accélérateur, même si une collision est inévitable.

Lorsque le frein automatique a permis d’éviter une collision avec un objet immobile, la voiture reste à l’arrêt pendant au plus 1,5 seconde. Si

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

La voiture a été freinée à cause d'un véhicule en mouvement, la vitesse est réduite pour atteindre celle du véhicule qui précède.

Sur les voitures avec boîte de vitesses manuelle, le moteur s'arrête lorsque le frein automatique a arrêté la voiture sauf si le conducteur enfonçe la pédale d'embrayage avant.

Limites du capteur de la caméra

Le capteur de la caméra de la voiture est utilisé par les trois fonctions suivantes : Système d'anticipation de collision avec freinage automatique CWAB, contrôle d'alerte de vigilance du conducteur (Driver Alert Control), voir page 204 et alerte franchissement de ligne LDW (Lane Departure Warning), voir page 207.

Retirez la glace, la neige, la buée et la saleté de la zone devant le capteur de la caméra sur le pare-brise.

Ne collez rien et ne montez aucun élément sur le pare-brise, devant le capteur de laamera, cela réduirait ou annulerait le fonctionnement des systèmes dépendant de laamera.

Le capteur de laamera est limité tout comme l'œil humain, c'est-à-dire qu'il "voit" moins bien

Dans l'obscurité, en cas de forte chute de neige ou de pluie ou de brouillard épais par exemple. Dans de telles conditions, les fonctions associées au capteur de laamera peuvent être considérablement réduites voire provisoirement désactivées.

Un fort contre-jour, des reflets sur la chaussée, une chaussée sale ou un marquage au sol imprécis peuvent aussi réduire considérablement les fonctions qui utilisent le capteur de laamera : pour détecter les voies, les piétons et les autres véhicules par exemple.

Si la température est très élevé, laamera esttemporairement désactivée pendant environ15 minutes après le démarrage du moteur pourprotégé la fonction de laamera.

Détecttion des piétons

Exemples parfaits de ce que le système considère comme piéton avec une structure corporelle bien dessinée.

Pour un fonctionnement optimal du système, il faut que la fonction qui identifie les piétons reçoive une information homogène d'une silhouette. Cela implique la possibilité de différencier la tête, les bras, les épaules, le tronc, la partie inférieure du corps, le tout avec un type de comportement humain.

Si la caméra ne peut pas voir une grande partie du corps, elle ne détectera pas le piéton.

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

Pour qu'un piéton puisse être détecté, son entière silhouette doit être visible et avoir une hauteur d'au moins 80 cm. - Le système ne pourrait pas détecter un piéton qui porte de gros objets. - La capacité du capteur de la caméra à détecter les piétons est limitée aux lever et coucher de soleil, exactement comme pour l'œil humain. - La capacité de la caméra à détecter les piétons est désactivée lors de la conduite dans l'obscurité et les tunnels, même en présence d'éclairage sur la voie publique.

Attention

Le système d'anticipation de collision avec frein automatique est un système d'assistance.

Il ne peut pas détecter tous les piétons dans toutes les circonstances. Il ne détecte pas les piétons partiellement cachés, les personnes de petite taille, les enfants (moins de 80 cm) ni les personnes dont les vêtements dissimulent la silhouette.

Le conducteur a toujours la responsabilité du déplacement de son véhicule : comportement correct, distance de sécurité adaptée à la vitesse.

Recherche de pannes et mesure

Si l'écran affiche le message Pare-brise Capteurs bloqués, cela signifie que le capteur de la caméra est bloqué et qu'il ne peut pas détecter les piétons et le marquage au sol devant la voiture.

Cela signifie que les fonctions système d'anticipation de collision avec frein automatique, alerte franchissement de ligne LDW (Lane Departure Warning) et contrôle d'alerte de vigilance du conducteur (Driver Alert Control) ne fonctionnent pas normalement.

Le tableau suivant indique les causes possibles de l'affichage du message et la mesure à prendre.

Cause	Mesure
La zone devant la camera sur le pare-brise est sale ou recouverte de glace ou de neige.	Nettoyez la zone devant la camera sur le pare-brise pour éliminer saleté, glace et neige.
Le brouillard épais, de forte averse de pluie ou chute de neige empêchent laamera de "voir" correctement.	Aucune mesure. Par-fois, le radar peut ne pas fonctionner en cas de fortes intem-péries.
La surface devant laamera sur le pare-brise est propre mais le message reste affché.	Patientez. Laamera peut avoir besoin de quelques minutes pour mesurer la visi-bilité.
De la saleté s'est déposée entre laamera et la face intérieure du pare-brise.	Confiez le nettoyage du pare-brise à l'inté-rieur du boîtier de laamera à un atelier. Un atelier Volvo agrêté est recom-mandé.

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

Témoins et messages à l'écran

Témoin	Message	Signification
	Avert. collision OFF	Système d'anticipation de collision désactivé. Apparait au démarrage du moteur. Le message s'éteint après environ 5 secondes ou avec une pression sur le bouton READ.
	Avert. collision Indisponi- ble	Le système d'anticipation de collision ne peut pas être activé. Le système d'anticipation de collision ne peut pas être activé. Le message s'éteint après environ 5 secondes ou avec une pression sur le bouton READ.
	Frein auto activé	Le frein automatique a été activé. Le message disparait après une pression sur le bouton READ.
	Pare- brise Capteurs bloqués	Le capteur de laamera est provisoirement hors service. Apparait lorsqu'il y a de la neige, de la glace ou de la saleté sur le pare-brise par exemple. • Nettoyez la surface devant le capteur de laamera sur le pare-brise. Plus d'informations sur les limites du capteur de laamera, voir page 200.

Système d'anticipation de collision et de détection de piétons avec freinage automatique*

Témoin	Message	Signification
	RadarbloquéVoirmanuel	Le système d'anticipation de collision avec freinage automatique est provisoirement hors service.Le radar est bloqué et ne peut pas détecter les autres vehicules en cas de forte pluie ou de neige fondue déposée devant le capteur par exemple.Plus d'informations sur les limites du radar, voir page 183.
	AvertcollisionRépardemandede	Le système d'anticipation de collision avec freinage automatique est entièrement ou partiellement hors fonction.Contactez un atelier si le message reste affché. Un atelier Volvo est recommendé.

Généralités concernant driver alert system

Le système d'Alerte de Vigilance du conducteur (Driver Alert System) est prévu pour assister le conducteur lorsque sa concentration sur la conduite se dégrade ou lorsqu'il quitte sa voie involontairement.

Le système d'Alerte de Vigilance du conducteur (Driver Alert System) comporte deux fonctions différentes qui peuvent être activées simultanément ou séparation :

• Driver Alert Control (DAC)
• Lane Departure Warning (LDW), voir page 207.

Une fonction activée est mise en veille et intervient automatiquement lorsque la vitesse dépasse 65 km / h

La fonction est de nouveau désactivée lorsque la vitesse passe sous 60 km / h

Ces deux fonctions utilisent une caméra qui ne fonctionne que si la chaussée est pourvue de marquage au sol de chaque côté.

Attention

L'alerte de vigilance du conducteur (Driver Alert System) ne fonctionne pas dans toutes les situations : il ne constitue qu'une assistance complémentaire.

Le conducteur est toujours responsable de la sécurité dans la conduite du véhicule.

Généralités concernant le contrôle d'alerte de vigilance du conducteur (driver alert control) - DAC

Cette fonction est prévue pour attirer l'attention du conducteur lorsqu'il commence à perdre sa concentration sur la conduite et à zigzaguer, lorsqu'il est distrait ou qu'il s'endort par exemple.

Une caméra détecte le marquage au sol et compare son tracé aux mouvements du volant. Le conducteur est averti lorsque le véhicule ne suit pas la chaussée de façon régulière.

Le capteur de la caméra a aussi ses limites, voir page 200.

Le rôle du DAC est de détecter une dégradation lente de la concentration et son utilisation principale est prévue pour les autoroutes. Cette fonction n'est pas prévue pour la circulation en milieu urbain.

Dans certains cas, le comportement de conduite n'est pas affecté malgré la fatigue. Dans ce cas, le conducteur peut ne pas être averti. Il est donc toujours important de s'arrêter et de faire une pause lorsque la fatigue se fait sentir, que le DAC ait émis un avertissement ou non.

Cette fonction ne doit pas être utilisée pour allonger une période de conduite. Prévoyez plusieurs pauses régulières et assurez-vous d'être bien reposé.

Limite

Dans certains cas, le système peut émettre un avertissement sans que la concentration ne soit en cause. Par exemple :

• si le conducteur teste la fonction LDW. en cas de fort vent latéral. en cas d'ornières sur la chaussée.

Utilisation

Certains réglages s'effectuent depuis l'écran de la console centrale avec le système de menus. Pour de plus amples informations sur l'utilisation du système de menus, voir page 147.

Il est possible de contrôler l'objet actuel sur l'écran de l'ordinateur de bord, avec le levier gauche au volant.

1 Molette. Tournez jusqu'à ce que Driver Alert apparaisse à l'écran. La seconde ligne compte les options Off, Veille <65 km/h, Non disponible ou Repère de niveau. 2 READ permet de vérifier et de supprimer un avertissement dans la mémoire.

Activer le contrôle d'alerte de vigilance du conducteur (driver alert control)

Naviguez sur l'écran de la console centrale et le système de menu MY CAR jusqu'à Réglages véhicule → Driver Alert. Sélectionnez l'option On. Pour de plus amples informations sur l'utilisation du système de menus, voir page 147.

La fonction est activée lorsque la vitesse est supérieure à 65 km/h et elle reste active tant que la vitesse reste supérieure à 60 km/h.

L'écran affiche un repère de niveau avec 1 à 5 bâtons : moins il y a de bâtons et plus la voiture zigzague. De nombreux bâtons indiquent une conduite stable.

Si le véhicule commence à zigzaguer, le conducteur est averti par un signal sonore et un message Driver Alert Pause conseillée. L'avertissement est repété après un instant si

le comportement de conduite ne s'est pas amélioré.

Attention

Un avertissement doit être pris très au sérieux puisqu'un conducteur somnolent n'est souvent pas conscient de son état.

En cas d'avertissement ou si vous sentez fatigué, arrêtez-vous en toute sécurité dès que possible et reposez-vous.

Des études ont montré qu'il est aussi dangereux de conduire fatigué que sous l'emprise de l'alcool.

Système d'alerte de vigilance du conducteur (driver alert system) – DAC*

Témoins et messages à l'écran

Témoin	Message	Signification
	Driver Alert OFF	La fonction n'est pas activée.
	Driver Alert Veille <65 km/h	La fonction est mise en veille parce que la vitesse est inférieure à 65 km/h.
	Driver Alert Indisponible	La chausse n'a pas de marquage au sol précis ou le capteur de laamera est temporairement hors service. Plus d'informations sur les limites du capteur de laamera, voir page 200.
	Driver Alert	La fonction analyse le comportement de conduite du conducteur. Le nombre de bâtons peut varier de 1 à 5 : moins il en a et plus la voiture zigzague. De nombreux bâtons indiquent une conduite stable.
	Driver Alert Pause conseil-lee	Le vehicule zigzague, le conducteur est averti par un signal sonore et un message.
	Pare-brise Capteurs blo-qués	Le capteur de laamera est provisoirement hors service. Apparaît lorsqu'il y a de la neige, de la glace ou de la saleté sur le pare-brise par exemple. • Nettoyez la surface devant le capteur de laamera sur le pare-brise. Plus d'informations sur les limites du capteur de laamera, voir page 200.
	Driver Alert Sys Répar demandée	Le système est hors service. • Contactez un atelier si le message reste affché. Un atelier Volvo est recommendé.

Généralités concernant lane departure warning - LDW

Cette fonction est prévue pour réduire le risque d'accidents impliquant que le véhicule, dans certaines situations, quitte sa voie et risque de se retrouver soit dans le fossé soit à contre-sens.

LDW se compose d'une caméra qui détecte le marquage au sol sur la chaussée. Le conducteur est averti par un signal sonore si le véhicule coupe le marquage au sol.

Utilisation et fonctionnement

La fonction est activée et désactivée avec un interrupteur sur la console centrale. Une diode sur le bouton s'allume lorsque la fonction est activée.

L'écran de l'ordinateur de bord indique Lane Depart Warn Veille < 65km/h lorsque la fonction est en veille lorsque la vitesse est inférieure à 65 km/h

Lorsque LDW est en veille, la fonction est automatiquement activée après que la caméra a détecté le marquage au sol et lorsque la vitesse est supérieure à 65 km/h. L'écran de l'ordinateur de bord indique alors Lane Depart Warn Disponible.

Si la caméra ne "voit" plus le marquage au sol et l'écran affiche Lane Depart Warn Indisponible.

Si la vitesse passe sous 60 km/h, la fonction se remet en veille et l'écran affiche Lane Depart Warn Veille < 65~km/h

Si le véhicule coupe le marquage au sol, à gauche ou à droite, le conducteur est averti par un signal sonore.

Aucun avertissement n'est émis dans les situations suivantes :

• Un clignotant est activé
• Le conducteur a le pied sur la pédale de frein 1
• Le conducteur enfonçe rapidement la pédale d'accélérateur 1
• Des mouvements rapides du volant 1
• Dans un virage serré, si la voiture tangue.

Le capteur de la caméra a aussi ses limites. Pour plus d'informations, voir page 200.

Le conducteur n'est averti qu'une seule fois à chaque fois que les roues dépassent une ligne. Aucun avertissement n'est donc émis lorsque la ligne se trouve entre les roues.

Système d'alerte de vigilance du conducteur driver alert system - LDW*

Témoins et messages à l'écran

Témoin	Message	Signification
	Lane depar-ture warning On/Off	La fonction est activée/désactivée. Apparaît lors de l'activation/la déactivation. Le message disparaît après 5 secondes.
	Lane Depart Warn Veille <65 km/h	La fonction est mise en veille parce que la vitesse est inférieure à 65 km/h.
	Lane Depart Warn Indisponi-nible	La chaussée n'a pas de marquage au sol précis ou le capteur de laamera est temporairement hors service. Plus d'informations sur les limites du capteur de laamera, voir page 200.
	Lane Depart Warn Disponi-ble	La fonction detecte le marquage au sol sur la chaussée.
	Pare-brise Capteurs blo-qués	Le capteur de laamera est provisoirement hors service. Apparaît lorsqu'il y a de la neige, de la glace ou de la saleté sur le pare-brise par exemple. • Nettoyez la surface devant le capteur de laamera sur le pare-brise. Plus d'informations sur les limites du capteur de laamera, voir page 200.
	Driver Alert Sys Répar demandée	Le système est hors service. • Contactez un atelier si le message reste affché. Un atelier Volvo est recommendé.

Réglages personnalisés

Les réglages sont effectifs sur l'écran de la console centrale via le système de menu dans

MY CAR. Naviguez jusqu'à Configuration →

Réglages véhicule Système d'assistance

conducteur → Avertissement de déviation de lane.

Pour de plus amples informations sur l'utilisation du système de menus, voir page 147.

Sélectionnez parmi les options :

Actif au démarrage - Cette option met la fonction en veille à chaque démarrage du moteur. Sinon, la valeur obtenue est celle observée à l'arrêt du moteur.

Sensibilité accrue - Cette option permet d'augmenter la sensibilité, l'avertissement est émis plus tôt et les limites sont moins nombreuses.

Généralités

L'aide au stationnement vous aide, comme son nom l'indique, lorsque vous vous garez. Un signal sonore et des témoins sur l'écran de la console centrale indiquent la distance à l'obstacle détecté.

Le niveau sonore de l'aide au stationnement peut être ajusté durant le signal en cours à l'aide de la molette VOL de la console centrale ou par le biais du menu de la voiture MY CAR - voir page 147.

L'aide au stationnement existe en deux variantes :

• Uniquement à l'arrière

Attention

L'aide au stationnement ne pourrait jamais remplacer la responsabilité du conducteur lui-même. - Les capteurs ont des angles morts dans lesquels les obstacles ne peuvent être décelés. - Faites attention aux personnes ou aux animaux proches de la voiture.

Fonction

Le système est automatiquement activé au démarrage de la voiture et la diode de l'interrupteur de marche/arrêt s'allume. Si l'aide au stationnement est désactivée avec le bouton, la diode s'éteint.

Affichage - indique les obstacles à l'avant gauche et à l'arrière droit.

L'écran de la console centrale affiche une vue d'ensemble de la voiture par rapport à l'obstacle détecté.

Le champ sélectionné indique le(s) capteur(s) qui a/ont détecté l'obstacle. Plus le secteur sélectionné est proche du symbole voiture, plus la distance entre la voiture et l'obstacle détecté est courte.

Plus l'obstacle est proche de l'avant ou de l'arrière de la voiture, plus les signaux sonores sont rapprochés. Tout autre son provenant du système audio est automatiquement atténué.

Si la distance est inférieure à 30 cm, la tonalité est continue et le champ du capteur actif le plus proche de la voiture est plein. Si les obstacles détectés se trouvent à la distance impli

Assist. station.

Quand une tonalité continue à l'avant et à l'arrière, la tonalité passe d'un haut-parleur à l'autre.

Aide au stationnement arrêté

La zone de détention derrière la voiture est d'environ 1,5 m. Le signal sonore indiquant un obstacle à l'arrière provient de l'un des haut-parleurs arrière.

L'aide au stationnement arrêté est activée lorsque la marche arrière est engagée.

En cas de recul avec une remorque ou un portebicyclette sur le crochet d'attelage, le système doit être désactivé. Dans le cas contraire, les capteurs réagiront.

L'aide au stationnement arrière est désactivée automatiquement en cas de conduite avec une remorque si un cable pour remorque Volvo est employé.

Aide au stationnement avant

La zone de détection devant la voiture est d'environ 0,8 m. Le signal sonore indiquant un obstacle à l'avant provient de l'un des haut-parleurs avant.

L'aide au stationnement avant est active à une vitesse inférieure à 15 km/h. Le témoin du bouton est allumé pour indiquer que le système est activé. Lorsque la vitesse est inférieure à 10 km/h, le système est à nouveau activé.

L'aide au stationnement avant est désactivée lors du serrage du frein de stationnement ou si la position P de la boîte de vitesse automatique est engagée, le cas échéant.

Important

Pour la pose de deux supplémentaires : Pensez qu'ils ne doivent pas gêner les capteurs - les deux supplémentaires sont alors considérés comme des obstacles.

Indication de panne du système

Si le témoin d'information est allumé et si Assist. station. Répar

demandée apparait sur l'écran d'information, L'aide au stationnement est hors service.

Important

Dans certaines conditions, le système d'assistance au stationnement peut envoyer des signaux d'avertissement erronés causés par des sources sonores externes qui émettent des fréquences ultrasonores avec lesquelles le système fonctionne.

Un avertisseur sonore, des pneus humides sur l'asphalte, des freins pneumatiques, le tuyau d'échappement de motos en sont quelques exemples.

Nettoyage des capteurs Emplacement des capteurs avant.

Emplacement des capteurs arrière.

Pour fonctionner correctement, les capteurs doivent être nettoyés régulièrement. Utilisez de l'eau et du shampooing pour voiture.

La saleté, la glace et la neige qui recouvrent les capteurs peuvent entraîner un déclenchement non justifié des signaux d'advertisement.

Généralités

La caméra d'assistance au stationnement est un système d'aide activé lorsque la marche arrière est engagée (peut être modifié dans le menu de réglages, voir page 147).

L'image de laamera est reproductive sur l'écran de la console centrale.

Attention

• Laamera de stationnement est un assistant et ne peut jamais remplacer la responsabilité du conducteur lors d'une marche arrière.
• Laamera a des angles morts dans lesquels les obstacles ne peuvent pas être détectés.
• Faites attention aux personnes et animaux qui se trouvent à proximité de la voiture.

Emplacement du bouton CAM.

Laamera montre ce qui se trouve derrière la voiture et si quelque chose vient des côtés.

Laamera permet de montrer une large zone derrière la voiture ainsi que le pare-chocs et le crochet d'attelage éventuel de la voiture.

Certains objets à l'écran semblent pencher, ceci est normal.

Les objets peuvent être plus proches de la voiture en réalité que ce qu'il semble à l'écran.

Si une autre image est active, la caméra d'assistance au stationnement devient prioritaire et l'écran affiche l'image de la caméra.

Lorsque la marche arrière est engagée, deux lignes continues apparaissent pour indiquer le déplacement des roues arrêtées de la voiture avec l'angle de braquage actuel. Cela facilite certaines situations comme le stationnement en créneau, le recul dans des espaces étroits et pour l'attelage d'une remorque. Les dimensions extérieures de la voiture sont approximativement matérialisées par deux lignes en pointillés. Les lignes indicatrices peuvent être désactivées dans le menu de réglages.

Si la voiture est équipée de capteurs pour l'aide au stationnement*, les informations sont représentées graphiquement par des champs colorés et illustrent la distance à l'obstacle détecté, voir page 215.

Laamera restee active pendant environ 5 secondes après avoir quitté la marche arrriere ou jusqu'acce que la vitesseatteigne la vitesse de 10km / h

Caméra d'aide au stationnement*

Emplacement de la caméra près de la poignée d'ouverture.

Conditions lumineuses

L'image de la caméra est automatiquement réglée en fonction des conditions lumineuses. Cela peut entraîner des variations de l'intensité lumineuse et de la qualité de l'image. Des conditions lumineuses dégradées peuvent entraîner une qualité d'image réduite.

Pour un fonctionnement parfait, éliminez la saleté, la neige et la glace des lentilles des caméras. Ceci est particulièrement important avec une mauvaise visibilité.

Lignes indicatrices

Voici un exemple de l'apparition des lignes individuatrices pour le conducteur.

Les lignes à l'écran sont projetées comme si elles se trouvaient au sol derrière la voiture et dépendent directement des angles de braquage, ce qui permet d'indiquer au conducteur comment la voiture se déplacera même en tournant.

Pour reculer avec une remorque dont le système électrique n'est pas connecté à la voiture, les lignes à l'écran indiquent la trajectoire de la voiture, pas celle de la remorque. L'écran ne compte aucune ligne si une remorque est connectée au système électrique de la voiture. La caméra d'aide au stationnement est automatiquement désactivée lorsque vous roulez avec une remorque connectée avec le câblage d'origine Volvo.

Important

N'oubliez pas que l'écran ne représente que ce qui se trouve derrière la voiture. Soyez donc attentif aux côtés et à l'avant de la voiture lorsque vous tournez le volant tout en reculant.

Caméra d'aide au stationnement*

Lignes de délimitation

Lignes du système.

Ligne de délimitation, zone 30 cm à l'arrière de la voiture Ligne de délimitation, zone de recul libre 3 "Traces des roues"

La ligne pleine (1) délimite la zone à environ 30 cm du pare-chocs.

La ligne en pointillés (2) délimite la zone jusqu'à environ 1,5 m du pare-chocs. Elle indique aussi la limite des éléments les plus saillants de la voiture comme les rétroviseurs extérieurs et les coins, même lorsque la voiture tourne.

Les larges "traces de roue" (3) entre les lignes latérales indiquent le trajet des roues et peuvent s'étendre sur environ 3,2 m en arrêt depuis le pare-chocs s'il n'y a aucun obstacle.

La thérapeutre est avantageusement utilisée pour accrocher une remorque ou un caravane.

• En cas de manoeuvre précise, il est possible de zoomer sur le crochet d'attelage en appuyant sur CAM. Une nouvelle pression permet de revenir à la vue normale.

En cas de zoom, une ligne indicatrice peut apparaître sur l'écran, simulant le trajet du crochet d'attelage vers la remorque (exactement comme pour les "traces de roues").

La ligne indicatrice du crochet d'attelage est activée dans le système de menu MY CAR où il est possible de sélectionner "traces de roues" ou ligne du crochet d'attelage - les deux alternatives ne pouvant être affichées simultanément.

Voitures équipées de capteurs d'aide au stationnement*

Les 4 champs colorés (un par capteur) indiquent les distances.

Si la voiture est équipée de capteurs pour l'aide au stationnement (voir page 210), l'indication de la distance est plus précise et les 4 champs colorés indiquent le/les capteur(s) qui a/ont détecté un obstacle.

La couleur des champs change avec la réduction de la distance à l'obstacle (de jaune à orange jusqu'à rouge).

Caméra d'aide au stationnement*

Couleur	Distance (mètre)
Jaune	1,5-
Orange	0,3-1,5
Rouge	0-0,3

Réglages

Appuyez sur OK/MENU lorsque la vue normale est affichée. Effectuez les réglages souhaités.

Divers

• Le réglage standard est l'activation de la caméra lorsque la marche arrêté est engagée.
• Une pression sur CAM active la camera même si la marche arrêté est engagée.
• Alternez entre l'image normale ou zoomée en tournant TUNE ou en appuyant sur CAM.
• Si plusieurs caméras* sont installées sur la voiture, vous pouvez passer de l'une à l'autre en tournant TUNE.

Limites

Un porte-bicyclette ou d'autres accessoires montés à l'arrière de la voiture peuvent gérer le champ de vision de la caméra.

Même s'il semble qu'une partie relativement petite de l'image est cachée, il peut s'agir d'une large zone cachée où un obstacle peut se trouver sans que vous ne puissiez le détecter jusqu'à ce que la voiture le touche.

Ne pas oublier

• Maintenez la lentille de la caméra propre et dépourvue de glace et de neige. Nettoyez régulièrement la lentille de la caméra à l'eau tiède et un shampooing pour voiture. Procédez doucement afin de ne pas rayer la lentille.

BLIS* - Système d'information angle mort

Généralités sur le système BLIS

1 Caméra BLIS Témoin lumineux 3 Témoin BLIS

BLIS est un système d'informations basé sur la technique photographique qui, dans certaines circonstances, vous aide à remarquer la présence d'un véhicule en déplacement dans la même direction que votre propre voiture dans ce qu'on appelle l'angle mort.

Attention

Le système complet, mais ne remplace pas, une conduite prudente et l'utilisation des rétroviseurs. Il ne peut en aucun cas se substituer à l'attention et à la responsabilité du conducteur. La responsabilité d'un changement de file en toute sécurité incombe au conducteur.

Le système est conçu pour fonctionner de manière optimale dans une circulation dense sur des routes à plusieurs voies.

Lorsqu'uneamera (1) a découvert un véhicule dans l'angle mort, un témoin lumineux (2) s'allume en continu.

Le témoin s'allume du côté de la voiture où le système a détecté un véhicule. Si la voiture se fait doubler des deux côtés à la fois, les deux témoins s'allument.

BLIS envoie un message au conducteur indiquant qu'un problème est apparu dans le système. Par exemple, si les caméras du système sont cachées, le témoin BLIS clignote et un message apparait sur l'écran d'informations. Dans ce cas, contrôlez et nettoyez les lentilles.

Si nécessaire, le système peut être désactivé temporairement. Consultez le chapitre Activer/Desactiver.

Angles morts A = env. 9,5 m et B = env. 3 m

BLIS* - Système d'information angle mort

Activer/désactiver

Bouton d'activation/désactivation.

BLIS est activé au démarrage du moteur. Les témoins lumineux des panneaux de porte clignotent trois fois lors de l'activation de BLIS.

Le système peut être désactivé/activé après le démarrage du moteur par une pression sur le bouton BLIS.

Certaines combinaisons d'options ne permettent pas de disposer d'un bouton sur la console centrale. Dans ce cas, la fonction est gérée dans le système de menu MY CAR sous Configuration Réglages véhicule

BLIS. (Pour une description du système de menus, voir page 147).

Lorsque BLIS est désactivé, le témoin du bouton s'éteint et l'écran du tableau de bord affiche un message.

Lorsque BLIS est activé, la diode du bouton s'allume, un nouveau message apparait sur l'écran et les témoins lumineux des panneaux de porte clignotent 3 fois. Appuyez sur le bouton READ pour supprimer le message. (Pour une description de la gestion des messages, voir page 144).

Quand le système BLIS fonctionne-t-il?

Le système fonctionné lorsqu'la vitesse de votre vehicule est supérieure à 10km / h

Dépassements

Le système est conçu pour réagir si :

• vous effectuez un dépassement à une vitesse jusqu'à 10 km/h supérieure à celle de l'autre véhicule
• vous êtes dépasse par un véhicule qui roule à une vitesse jusqu'à 70 km/h supérieure à la yourselves.

Attention

BLIS ne fonctionne pas dans les virages en épingle à cheveux.

BLIS ne fonctionne pas lorsque la voiture recule.

Une remorque large accrochée à la voiture peut cacher d'autres véhicules situés dans la file adjacente. Ces véhicules se trouvant dans la zone cachée ne peuvent pas être détectés par le système BLIS.

Jour et nuit

À la lumière du jour, le système réagit à la forme des voitures à proximité. Le système est conçu pour détecter les véhicules à moteur tels que voitures, camions, bus et motos.

Dans l'obscurité, le système réagit aux phares des voitures environnantes. Si les phares du véhicule à proximité ne sont pas allumés, le système ne le détectera pas. Cela signifie par exemple que le système ne réagira pas à une remorque sans phares tirée par une voiture ou un camion.

Attention

Le système ne réagit pas aux vélos et aux mobylettes.

Les caméras BLIS sont limitées tout comme l'œil humain, c'est-à-dire qu'elles "voient" moins bien en cas de forte chute de neige, de fort contre-jour ou de brouillard épais par exemple.

Nettoyage

Pour un fonctionnement optimal de BLIS, les lentilles des caméras doivent être propres. Les lentilles peuvent être nettoyées avec un chiffon doux ou une éponge humide. Nettoyez les lentilles avec précaution afin de ne pas les rayer.

Important

Les lentilles sont chauffées pour faire fondre la glace et la neige. Si cela est nécessaire, retirez la neige des lentilles avec une brosse.

Message sur l'écran

Message	Signification
Système BLIS angle mort ON	Le système BLIS est activé.
BLIS angle mort Répar demandée	BLIS hors service - contactez un atelier.
BLIS angle mort Caméra bloquée	Caméra BLIS couverte de saletés, de neige ou de glace - nettoyez les lentilles.
BLIS angle mort Fonction réduite	Réduction du transfert de données entre laamera du système BLIS et le système électrique de la voiture. Laamera est initiaisée lorsque le transfert de données entre laamera du système BLIS et le système électrique de la voiture reèvent normal.
Système BLIS angle mort OFF	Le système BLIS est désac-tivé.

Important

La réparation des composants du système BLIS ne doit être effectuée que par un atelier. Un atelier Volvo agréé est recommandé.

Limites

Dans certaines situations, le témoin de BLIS s'allume alors qu'il n'y a aucun véhicule dans l'angle mort.

Si le témoin de BLIS s'allume occasionnellement alors qu'il n'y a aucun autre véhicule dans l'angle mort, cela n'est pas signe d'un problème dans le système.

En cas de panne du système BLIS, l'écran affiche le message BLIS angle mort Réparation demandée.

Voici quelques exemples de situations dans lesquelles le témoin BLIS s'allume même s'il n'y a aucun véhicule dans l'angle mort.

BLIS* - Système d'information angle mort

Réflexions sur la chaussée humide.

Soleil bas dans la chambre.

Ombre sur une grande surface plate et claire comme un écran acoustique ou un recouvrement de chaussée en béton.

Confort dans l'habitacle

Confort dans l'habitacle

1 Compartiment de rangement dans le panneau de porte 2 Poche de rangement sur le bord avant des coussins de siège avant 3 Vince at ticket 4 Boîte à gants 5 Compartiment de rangement 6 Porte-veste 7 Compartiments de rangement, porte-gobelets 8 Porte-gobelets dans l'accoudoir, banquette arrière 9 Poche de rangement

Porte-veste

Le porte-veste n'est prévu que pour des vêtements légers.

Attention

Rangez les objets libres comme les téléphones mobiles, les appareils photo, les télécommandes d'équipements auxiliaires dans la boîte à gants ou d'autres compartiments. En cas de freinage violent ou d'accident, ils risqueraient de blesser les passagers.

Console du tunnel

1 Compartiment de rangement (pour CD par exemple) et entrée USB*/AUX sous l'accoudoir. 2 Contient des portegobelets pour le conducteur et le passager. (Si l'option cendrier et allume-cigares est choisie, le portegobelets est remplacé par un cendrier amovible avec une prise 12 V munie d'un allume-cigares pour les sièges avant, voir page 223.)

Boîte à gants

Le manuel de conduite et d'entretien et les cartes routières par exemple peuvent être rangés à cet endroit. Il y a un porte-stylo sur la face intérieure de la porte de la boîte à gants. La boîte à gants peut être verrouillée avec la lame de clé, voir page 52.

Tapis de sol*

Volvo propose des tapis de sol spécifiques conçus.

Attention

Vérifiez, avant de prendre la route, que le tapis de sol du côté conducteur est correctement fixé sur les broches pour éviter qu'il ne se coince sous les pédales.

Confort dans l'habitacle

Miroir de courtoisie

Miroir de courtoisie avec éclairage.

Prise 12 V

Prise 12 V dans la console du tunnel, sièges avant.

La prise électrique peut être utilisée pour alimenter divers accessoires 12 V, par exemple, des écrous, des lecteurs multimédia et des téléphones mobiles. Pour que la prise fournisse du courant, la télécommande doit être au moins en position I, voir page 84.

Important

Le courant maximal autorisé est de 10 A (120 W) si une prise est utilisée à la fois. Si les deux prises sont utilisées en même temps, la valeur est de 7,5 A (90 W) par prise.

Attention

Laissez toujours le cache sur la prise lorsqu'elle n'est pas utilisée.

Les équipements supplémentaires et les accessoires comme les écrous, les lecteurs de musique et les téléphones mobiles, connectés à l'une des prises 12 V de la voiture peuvent être activés par la climatisation, même si la télécommande n'est pas dans le contacteur d'allumage ou si la voiture est verrouillée. Ce peut se produire par exemple lorsque le chauffage de stationnement est activé par une programmation.

Débranche donc les contacts des équipements supplémentaires et des accessoires lorsqu'ils ne sont pas utilisés pour éviter que la batterie ne se décharge.

Prise électrique dans le compartiment à bagages*

Pour de plus amples informations, voir page 290.

Généralités concernant l'Infotainment 226

Démarrage rapide 228

Fonctions générales Infotainment 233

Radio 236

Lecteur multimédia. 244

Source sonore externe via les entrées AUX/USB* 248

Média Bluetooth®* 251

TV* 254

Télécommande* 258

Mains-libres Bluetooth®* 260

Commande vocale* téléphone mobile 269

Navigation dans le menu Infotainment 273

Généralités

Le système Infotainment de votre voiture a l'un des quatre niveaux suivants :

Performance

• Écran TFT 5"
• Commandes au volant sans molette Radio AM/FM CD
• Entre e AUX
• 6 haut-parleurs
• Amplificateur 4 x 20 W

• Écran TFT 5"
• Commandes* au volant avec molette Radio AM/FM CD
• Entrées AUX et USB (pour iPod® par exemple)
• Mains-libres Bluetooth®/streaming audio
• 8 haut-parleurs
• Amplificateur 4 x 40 W

• Écran TFT 7"
• Commandes* au volant avec molette
• Radio AM/FM CD/DVD
• Entrées AUX et USB (pour iPod® par exemple)
• Mains-libres Bluetooth®/streaming audio
• 8 haut-parleurs
• Amplificateur 4 × 40 W

• Écran TFT 7"
• Commandes* au volant avec molette Radio AM/FM CD/DVD
• Entrées AUX et USB (pour iPod® par exemple)
• Mains-libres Bluetooth®/streaming audio 12 haut-parleurs
• Amplificateur 5 × 130W

Dolby, Pro Logic

DOLBY

DIGITAL

PRO LOGIC II

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole en double D sont des marques déposées de Dolby Laboratories.

Audyssey MultEQ

AUDYSSEY EQUALIZED

Le système Audyssey MultEQ a été employé dans le développement et l'élaboration du son pour assurer une qualité de son exceptionnelle.

Autres

Si le système Infotainment est activé au moment où le moteur est coupé, il sera activé automatiquement lorsque le contact sera mis au moins en position I et reproduire la même source (radio par exemple) qu'avant la coupure du moteur (si les voitures avec système Keyless*, la porte conducteur doit être fermée).

Le système Infotainment peut être utilisé par tranche de 15 minutes quand la télécommande n'est pas dans le contacteur d'allumage en appuyant sur le bouton Marche/Arrêt.

Lors du démarrage de la voiture, le système Infotainment est momentanément désactivé puis reprend après le démarrage du moteur.

Sortez la télécommande du contacteur d'alumage si le système Infotainment est utilisé moteur à l'arrêt. Pour éviter de décharger inutillement la batterie.

Démarrage rapide

Vue d'ensemble Infotainment

1 Entrées AUX et USB pour sources audio externes (iPod® par exemple) 2 Commandes au volant* 3 Écran. L'écran existe en deux tailles : 5" (Performance et High Performance) et 7" (High Performance Multimedia et Premium Sound Multimedia). Dans ce manuel, il s'agit de l'écran 7". 4 Panneau de commande de la console centrale

Utilisation du système

1 Une courte pression allume le système et une longue pression l'exteint. Appuyez brièvement pour éteindre le son (MUTE) ou le rétablir s'il a été coupé. 2 Sélectionnez une source en appuyant sur l'un des boutons (RADIO, MEDIA, etc.). Appuyez à plusieurs reprises pour naviguer parmi les options à l'écran (FM1 par exemple), relâchez et attendez une seconde pour que la sélection soit automatiquement validée. Il est aussi possible de tourner TUNE et de valider avec OK/MENU. TUNE - Tournez pour faire défiler rapidement les plages CD/répertoires, les stations de radio/chaînes TV, les contacts du

répertoire* ou de naviguer parmi les options d'affichage (FM1, Disc par exemple).

Boutons sources

Panneau de commande avec boutons de sélection de la source.

1 RADIO - Sélectionnez par exemple AM, FM1, FM2, DAB1, DAB2 2 MEDIA - Sélectionnez par exemple Disc, USB, iPod, AUX, Bluetooth, TV. TEL - Mains-libres Bluetooth® 4 MY CAR - Voir page 147.

Démarrage rapide

Fonctions de base Infotainment

Console centrale avec commandes des fonctions de base.

1 SOUND - Pour ouvrir le menu de réglages audio (graves, aigus, etc.). Pour plus d'informations, voir page 233. VOL - Tournez pour augmenter ou réduire le volume sonore. 3 - Une courte pression allume le système et une longue pression l'eteint. Appuyez brievement pour eteindre le son (MUTE) ou retablir s'il a ete coupé. Boutons de présélections, saisie de chiffres et de lettres. TUNE - Tournez pour faire défilier rapidement les plages CD/répertoires, les stations de radio/chaînes TV, les contacts du

répertoire* ou de naviguer parmi les options d'affichage.

OK/MENU - Pour confirmer un besoin dans les menus. Pour ouvrir les sous-menus de la source (RADIO ou MEDIA par exemple). 7 EXIT - Pour remonter dans les menus, interrompre une fonction, refuser une appel entrante et supprimer des caractères saisis. Une pression longue permet de revenir au premier niveau du menu (vue principale), voir page 230. 8 INFO - Une pression permet d'obtenir des informations sur une fonction, une chanson, etc. Pour plus d'informations, voir page 233 9 FAV - Sélection rapide pour un réglage favori. Ce bouton peut être programmé pour l'utilisation d'une fonction fréquemment utilisée. Pour plus d'informations, voir page 233.

Généralités sur les vues à l'écran

Le système comporte quatre types de vues. Un niveau au sommet appelé vue principale, commune à toutes les sources, voir page 230. Pour chaque source, il a trois types différents de vues:

• Vue normale - mode normal pour la source
• Vue rapide - mode rapide lorsque vous tournez Tune pour changer de plage, destination de radio, etc.
• Vue menu - pour la navigation dans le menu

Les vues ont diverses apparitions selon la source, l'équipement de la voiture, les réglages, etc.

Exemple de vue normale (Radio).

Démarrage rapide

Exemple de vue principale (Radio).

Sources (RADIO, MÉDIA, etc.), voir tableau. 2 Menu sources, (FM1, DISQUE, etc.).

Une longue pression sur EXIT des commandes au volant permet d'ouvrir le premier niveau de menu appelé vue principale (voir illustration ci-dessus). Cette fonction est un moyen rapide pour sélectionner ou changer de source (RADIO, MEDIA, etc.) directement avec les commandes au volant sans lâcher le volant. La fonction fonctionne aussi avec les boutons du panneau de commandes de la console centrale.

• Sélectionnez la source (1) en tournant la molette des commandes au volant* et appuyez dessus pour valider.
• Tournez la molette jusqu'à l'apparition d'une sélection (2) à l'écran (FM1 par exemple) et appuyez sur la molette pour valider.

La source souhaitée sera sélectionnée (RADIO/FM1 par exemple).

Une longue pression sur EXIT permet un retour en arrière.

NAV - Système de navigation Volvo (RTI)*

RADIO - Radio

MEDIA - Média

TEL - Bluetooth® mains-libres*

MY CAR - Réglages vehicule

CAM - Caméra d'aide au stationnement*

Commandes au volant

Le clavier existe en trois versions différentes selon les options et le niveau d'équipement de la voiture.

Commandes au volant sans molette

1 Une courte pression permet de naviguer parmi les plages CD ou les stations de radio reçues². Une pression longue permet d'avancer rapidement dans la plage CD. Volume

Commandes au volant avec molette

1 Une courte pression permet de passer d'une plage à une autre sur un CD ou d'une station de radio mémorisée à l'autre². Une pression longue permet d'avancer rapidement dans la plage CD. Volume 3 EXIT - Permet de naviguer vers le haut dans le système de menus. Interruptant la fonction en cours, permet d'interrompre/décliner un appel, de supprimer un caractère saisi. Une pression longue permet de revenir au premier niveau du menu (vue principale), voir page 230. 4 Molette - Tournez pour naviguer dans le système de menus. Une pression sur la

molette permet d'ouvrir le menu (correspond à MENU), de valider un besoin (OK) dans les menus ou de répondre à un appel.

5 MUTE - coupe le son

Commandes au volant avec molette pour la commande vocale 3

1 Une courte pression permet de passer d'une plage à une autre sur un CD ou d'une station de radio mémorisée à l'autre². Une pression longue permet d'avancer rapidement dans la plage CD. Volume 3 EXIT - Permet de naviguer vers le haut dans le système de menus. Interrupte la

Démarrage rapide

fonction en cours, permet d'interrompre/décliner un appel, de supprimer un caractère saisi. Une pression longue permet de revenir au premier niveau du menu (vue principale), voir page 230.

4 Molette - Tournez pour naviguer dans le système de menus. Une pression sur la molette permet d'ouvrir le menu (correspond à MENU), de valider un choix (OK) dans les menus ou de répondre à un appel. 5 Commande vocale (pour système de navigation* et téléphone mobile Bluetooth®)

Fonctions générales infotainment

FAV - mémoriser une sélection rapide

Le bouton FAV peut servir à mémoriser des fonctions souvent utilisées afin de pouvoir les lancer facilement en appuyant simplement sur FAV. Il est possible de choisir un favori (Égaliseur par exemple) pour chaque fonction comme suit :

En mode RADIO :

Il est aussi possible de sélectionner et mémoriser un favori pour TEL, MY CAR, CAM et NAV*. Les favoris peuvent aussi être sélectionnés et mémorisés sous MY CAR. Pour de plus amples informations concernant le système de menu MY CAR, voir page 147.

Pour mémoriser une fonction avec le bouton FAV :

1. Sélectionnez la source Infotainment (RADIO, MEDIA, etc.).
2. Sélectionnez une bande de fréquence ou une source (AM, Disc, etc.).
3. Appuyez sur le bouton FAV et maintenez-le enfoncé jusqu'à l'apparition du menu "Favoris".
4. Tournez TUNE pour sélectionner une option dans la liste et appuyez sur OK/MENU pour mémoriser.

Lorsque la source (RADIO, MEDIA, etc.) est active, la fonction mémorisée est disponible avec une courte pression sur FAV.

INFO - pour afficher les informations supplémentaires

Dans certains cas, d'autres informations sont disponibles que celles affichées à l'écran (concernant une station de radio, une chanson, un artiste, etc.). Pour afficher plus d'informations, appuyez sur le bouton INFO.

Réglages audio généraux

Appuyez sur SOUND pour accéder au menu des réglages audio (Basses, Aigus, etc.). Naviguez avec SOUND ou OK/MENU jusqu'à votre sélection (Aigus par exemple).

Ajustez le réglage en tournant TUNE et memorisez avec OK/MENU.

Continuez à appuyer sur SOUND ou OK/MENU pour accéder aux autres options :

Fonctions générales infotainment

• Surround 1 - Marche-Arrêt. En position marche, le système désactive les réglages pour obtenir le meilleur son possible. Normalement DPLII et PLII apparaissent à l'écran. Si l'enregistrement a été fait en Dolby Digital, la lecture aura lieu avec ce réglage, DIGITAL apparaît à l'écran. En position Arrêt, la stéréo à 3 canaux est sélectionnée. Basses - Niveau des graves. Aigus - Niveau des aigus.
• Fader - Balance entre haut-parleurs avant et arrière. Balance - Balance entre haut-parleurs droit et gauche.
• Niveau centre 1 - Volume du haut-parleur central.
• Niveau Surround 1,2 - Niveau du surround.

Égaliseur³

Le niveau sonore est réglé individuellement pour les différentes bandes de fréquence.

1. Appuyez sur OK/MENU pour accéder à Paramètres audio et Sélectionnez Égaliseur.
2. Sélectionnez la bande de fréquence en tournant TUNE et confirmez avec OK/MENU.
3. Réglez le niveau sonore en tournant TUNE et confirmez avec OK/MENU. Procédez de la même façon pour les autres bandes de fréquence.
4. Une fois les réglages terminés, tournez TUNE jusqu'à OK et confirmez en appuyant sur OK/MENU ou EXIT.

Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Réglage audio 1

La qualité sonore peut être améliorée pour le siège conducteur, les deux sièges avant ou la banquette arrêté. S'il y a des passagers sur le

siège avant et la banquette arrêté, l'option "sièges avant" est recommandée. Cette option se trouve sous Paramètres audio → Scène sonore.

Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Volume sonore et contrôle automatique du volume

Le système audio compense le bruit dans l'habitacle en augmentant le volume en fonction de la vitesse de la voiture. Le niveau de compensation peut être réglé sur bas, moyen, haut ou désactivé. Sélectionnez le niveau sous Paramètres audio Compensation du volume.

Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Volume sonore de la source sonore externe

Si une source audio externe (lecteur MP3 ou iPod®) est connectée à l'entrée AUX, son volume peut être différent de celui du système.

Fonctions générales infotainment

Audio (radio par exemple). Ajustez le volume de l'entrée pour corriger ce problème :

1. Appuyez sur le bouton MEDIA et tournez TUNE jusqu'à AUX et attendez quelques secondes ou appuyez sur OK/MENU.
2. Appuyez sur OK/MENU puis tournez TUNE jusqu'à Volume d'entrée AUX. Validez avec OK/MENU.
3. Tournez TUNE pour régler le volume de l'entrée AUX.

Si le volume de la source audio externe est trop élevé ou trop bas, la qualité du son peut être dégradée. La qualité du son peut aussi être dégradée si le lecteur est chargé alors que le système Infotainment est en mode AUX. Evitez dans ce cas de charger le lecteur avec la prise 12 V.

Reproduction optimale du son

Le système audio est étalonné pour offrir une reproduction optimale du son avec un traitement numérique des signaux.

Cet étalonnage tient compte des haut-parleurs, de l'amplificateur, de l'acoustique de l'habitacle, des positions des auditeurs (etc.) pour chaque combinaison modèle de voiture/système audio.

Il existe aussi un étalonnage dynamique qui tient compte de la position de la commande de volume, de la réception radio et de la vitesse de la voiture.

Les commandes décrites dans ce manuel comme Basses, Aigus et Égaliseur sont uniquement prévues pour permettre à l'utilisateur d'adapter le son à son goût personnel.

Radio

Fonctions radio, généralités

Console centrale, commande des fonctions radio.

1 Bouton RADIO pour sélectionner la bande de fréquence (AM, FM1, FM2, DAB1, DAB2). Boutons de présélection (0-9) 3 Sélectionnez la fréquence/station souhaitée ou naviguez dans le menu de radio en tournant TUNE. 4 Confirmez votre choix ou ouvrez le menu radio en appuyant sur OK/MENU. 5 Maintenez le bouton de la station suivante/précédente enfoncé. Courte pression pour la présélection.

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Utilisation du menu

Les menus de RADIO sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Recherche de fréquence automatique

1. Appuyez à plusieurs reprises sur RADIO jusqu'à l'apparition de la fréquence souhaitée (AM, FM1 etc.), relâchez et attendez une seconde ou appuyez sur OK/MENU.
2. Maintenez enfoncé / sur la console centrale (ou sur les commandes au volant*). La radio cherche la station suivante/précédente disponible.

Liste des stations

La radio compose automatiquement une liste des stations FM dont elle reçoit les signaux. Vous pouvez ainsi tracer une station tout en conduisant dans une zone dont vous ne connaissiez ni les stations de radio ni leurs fréquences.

Pour ouvrir la liste et sélectionner une station :

1. Sélectionnez la fréquence souhaitée (FM1 ou FM2).
2. Tournez TUNE d'un cran. La liste de toutes les stations de la région apparaît. La station écoutée est indiquée par des caractères plus gros dans la liste.
3. Tournez TUNE pour choisir une station de la liste.

Radio

• La liste ne montre que les fréquences des stations reçues, et non une liste complète de toutes les fréquences de la bande sélectionnée.
• Si le signal de la station écoute est faible, la radio ne pourrait peut-être pas mettre à jour la liste. Si cela se produit, appuyez sur le bouton #INFO (en présence de la liste à l'écran) pour passer en recherche manuelle et désirer une fréquence. Si la liste de stations n'est plus affichée, tournez TUNE d'un cran pour l'afficher à nouveau et appuyez sur #INFO.

La liste disparaît après quelques secondes.

Si la liste n'est plus à l'écran, tournez TUNE d'un cran et appuyez sur le bouton #INFO de la console centrale pour passer à la recherche manuelle des stations (ou pour quitter la recherche manuelle et passer à la "liste de stations").

Recherche manuelle de fréquence

Par défaut, la radio affiche la liste des stations dont le signal est le plus fort dans la région lorsque vous tournez TUNE (voir la section "liste des stations" en page 236). Lorsque la

liste des stations apparait, appuyez sur le bouton #INFO de la console centrale pour passer à la recherche manuelle des stations. Cela vous permet de désirir une fréquence de la liste de toutes les fréquences radio disponibles sur la bande de fréquence. En d'autres mots, si vous tournez TUNE d'un cran en recherche manuelle, la fréquence changera d'un dixième, par exemple de 93,3 à 93,4 MHz.

Pour sélectionner manuellement une station :

1. Appuyez à plusieurs reprises sur RADIO jusqu'à l'apparition de la fréquence souhaitée (AM, FM1 etc.), relâchez et attendez une seconde ou appuyez sur OK/MENU.
2. Tournez TUNE pour désirer une fréquence.

Par défaut, la radio cherche automatiquement les stations de la région dans laquelle vous vous trouvez (voir section précédente "Liste de stations").

Mais si vous êtes passé en recherche manuelle (en appuyant sur le bouton #INFO de la console centrale lorsque la liste de stations est affichée), la radio sera toujours en mode de recherche manuelle lorsqu'elle sera à nouveau activée. Pour revenir à la fonction "liste de stations", tournez TUNE d'un cran (pour afficher la liste complète des stations) et appuyez sur le bouton #INFO.

Si vous appuyez sur #INFO alors que la liste de stations n'est pas affichée, INFO sera activé. Pour de plus amples informations concernant cette fonction, voir page 233.

Présentations

Il est possible de mémoriser 10 préselections par bande de fréquence (AM, FM1 etc.).

Les présélections mémorisées sont choisies avec les boutons de présélection.

1. Réglez une station (voir "Recherche de fréquence" en page 236).
2. Maintenez un des boutons de préselection enfoncé pendant quelques secondes, le

Radio

Le son est coupé pendant ce temps et revient lorsque la station est mémorisée. Le bouton de préselection peut maintenant être utilisé.

Une liste des stations préenregistrées peut être affichée à l'écran. La fonction peut être activée/désactivée en mode FM/AM sous Menu FM

→ Afficher les présélections ou Menu AM → Afficher les présélections.

Scanner la bande de fréquence

La fonction recherche automatiquement les stations puissantes sur la bande de fréquence actuelle. Lorsqu'une station a été trouvée, elle est diffusée pendant environ 8 secondes puis la recherche continue. Lors de l'écoute d'une station, il est possible de la mémoriser en pré-sélection selon la méthode décrite dans la section "Présélections" ci-dessus.

Pour lancer le scan, naviguez en mode FM/AM jusqu'à Menu FM → Balayage ou Menu AM → Balayage.

Si une station est mémorisée, le scan est interrompu.

Fonctions RDS

RDS (Radio Data System) associe différents émetteurs FM pour créer un réseau. Un émetteur FM d'un tel réseau envoie des informations offrant les fonctions suivantes à une radio RDS :

Passage automatique à un émetteur plus fort si la réception est mauvaise. - Recherche de types de programmes comme informations routières ou actualités. - Réception d'informations textuelles concernant les programmes en cours.

Certaines stations de radio n'utilisent pas le RDS ou certaines parties de cette fonctionnalité.

Si un type de programmes est détecté, la radio change de station et la source sonore en cours est interrompue. Si le lecteur CD est actif par exemple, il est mis en pause. La station à l'origine de l'interruption est diffusée avec un volume sonore préréglé, voir page 240.

Lorsque le type de programmes est terminé, la radio revient à la source sonore et au volume précédents.

Les fonctions de programmes alarme (ALARME!), informations routières (TP), actualités (NEWS) et types de programmes (PTY) s'interrompent selon un ordre de priorité où l'alerte est le plus important et le type de programmes l'est le moins. Pour les autres réglages d'interruption de programme (EON Distant et EON Local), reportez-vous à la section "Enhanced Other Networks - EON" ci-dessous. Appuyez sur EXIT pour revenir à la source interrompue, appuyez sur OK/MENU pour supprimer le message.

Alarme

La fonction est utilisée pour avertir le public d'un accident important ou d'une catastrophe. Cette alarme ne peut pas être interrompu temporairement ni désactivée. Le message ALARME! apparait à l'écran lorsqu'un avis d'alarme est transmis.

Infos traffic - TP

Cette fonction interrompt la source écoutée pour diffuser des informations concernant le traffic émises sur le réseau RDS d'une station réglée. Le symbole TP est affiché lorsque la fonction est activée. Si la station peut envoyer des informations routières, TP apparait (fortement allumé) sur l'écran, sinon TP sera grisé.

Radio

Activez/désactivez la fonction en mode FM sous Menu FM → TP.

Cette fonction est utile dans les grandes agglomérations avec de nombreuses stations régionales. Cette fonction utilise la distance entre la voiture et l'émetteur de la station pour indiquer quand les fonctions de programmes doivent interrompre la source écoutée.

Activez/désactivez la fonction en mode FM en sélectionnant l'une des options sous Menu FM Paramètres avancés EON: - Local - interrupt uniquement si l'émetteur de la station est proche. - Distant - interrupt si l'émetteur de la station est éloigné, même si le signal est parasité.

TP à partir de la station sélectionnée/de toutes les stations

La radio peut être interrompue pour des informations routières soit uniquement en provenance de la station sélectionnée (écoutée), soit de toutes les stations du réseau RDS.

En mode FM, naviguez jusqu'à Menu FM → Paramètres avancés → Définir station favorite TP pour modifier.

Infos

Cette fonction interrompt la source écoutée pour diffuser des informations émises sur le réseau RDS d'une station réglée. Le témoin NEWS indique que la fonction est active.

Activez/désactivez la fonction en mode FM sous Menu FM → ParamètresInfos → Infos.

Infos à partir de la station sélectionnée/ de toutes les stations

La radio peut être interrompue pour des informations soit uniquement en provenance de la station sélectionnée (écoutée), soit de toutes les stations du réseau RDS.

En mode FM, naviguez jusqu'à Menu FM → Paramètres Infos → Définir favori Infos pour modifier.

Types de programmes - PTY

La fonction PTY permet de sélectionner un ou plusieurs types de programmes tels que pop et musique classique. Le symbole PTY indique que la fonction est activée. Cette fonction interrompt la source écoutée pour diffuser le type de programmes émis sur le réseau RDS d'une station régée.

1. Activez la fonction en sélectionnant d'abord le type de programme Choisissez PTY en mode FM.
2. Puis, il faut activer la fonction PTY Recevoir announcements d'autres réseaux.

Un témoin apparait à l'écran lorsque PTY est activé.

Désactivez la fonction PTY Recevoir annonces d'autres réseaux en mode FM. Les types de programme sélectionnés (PTY) ne sont pas initialisés.

L'initialisation et la suppression de PTY s'effectuent Choisir PTY Supprimer tout.

Recherche PTY

Cette fonction cherche le type de programmes choisis sur toute la bande de fréquence.

Radio

1. En mode FM, Sélectionnez un ou plusieurs PTY sous Choisir PTY.
2. Naviguez jusqu'à Menu FM Paramètres avancés Paramètres PTY Recherche PTY.

Pour interrompre la recherche, appuyez sur EXIT.

Pour poursuivre la recherche d'une autre émission des types de programmes sélectionnés, appuyez sur ou.

Affichage du type de programmes

Le type de programmes de la station écoutée peut être affiché à l'écran. Activez/désactivez la fonction en mode FM sous Menu FM Paramètres avancés Paramètres PTY Afficher le texte PTY.

Libellé radio

Certaines stations RDS émettent des informations concernant le contenu du programme, le nom des artistes etc. Ces informations peuvent être affichées à l'écran.

Activez/désactivez la fonction en mode FM sous Menu FM → Afficher texte radio.

Mise à jour automatique de fréquence - AF

La fonction sélectionne l'émetteur le plus puissant pour la station réglée. Pour trouver un émetteur puissant, la fonction peut, dans de rares cas, chercher sur toute la bande FM.

Activez/désactivez la fonction en mode FM sous Menu FM → Paramètres avancés → Fréquences alternatives (AF).

Programme régionale - REG

Cette fonction permet de continuer à écouter un émetteur régional bien que la puissance du signal soit faible. Le témoin REG indique que la fonction est activée.

Activez/désactivez la fonction en mode FM sous Menu FM → Paramètres avancés → REG.

Réinitialisation des fonctions RDS

Tous les réglages radio peuvent être réinitialisés aux réglages d'origine effectués en usine. La réinitialisation s'effectue en mode FM sous Menu FM Paramètres avancés Rétablit tous les paramètres FM.

Contrôle du volume des types de programmes

Le volume des programmes intercalés, comme NEWS ou TP, est réglé suivant chaque type de

programme. Si le niveau sonore est réglé durant l'interruption de programme, le nouveau volume est mémorisé pour l'interruption suivante.

Généralités

DAB (Digital Audio Broadcasting) est un système d'émission de radio numérique.

Ce système ne supporte pas la DAB+.

La couverture DAB n'est pas identique partout. S'il n'y a pas de couverture, le message Pas de réception s'affiche à l'écran.

Service et ensemble

Service - Station de radio (seuls les services audio sont supportés par le système). - Ensemble - Une collection de stations de radio émises sur le même fréquence.

Mémorisation des groupes de stations (apprentissage ensemble)

Lorsque le véhicule entre dans une nouvelle zone d’émissions, un apprentissage des grou

Radio

Nombre de stations disponibles dans la région peut être nécessaire.

Un apprentissage des groupes de stations crée une liste actualisée de tous les groupes de stations disponibles. La liste n'est mise à jour automatiquement.

L'apprentissage s'effectue dans le menu en mode DAB sous Menu DAB →

Apprentissage d'ensemble. L'apprentissage peut aussi être effectué ainsi :

1. Tournez TUNE d'un cran. Apprentissage d'ensemble apparait en haut de la liste, au-dessus des groupes de stations disponibles.
2. Appuyez sur OK/MENU. Un nouvel apprentissage est lancé.

L'apprentissage peut être interrompu avec EXIT.

L'apprentissage peut prendre jusqu'à une minute pour trouver un groupe de stations si vous avez sélectionné Band III et Band L. Pour de plus amples informations concernant les bandes de fréquence, voir page 242.

Navigation dans une liste de groupes de stations (ensemble)

Tournez TUNE pour accéder à la liste de groupes de stations et y naviguer. La partie supé

Superieur de l'écran compte le nom de Ensemble. Lors du défilé sur un nouvel Ensemble, le nom change pour le nouveau. Une épaisse ligne grise sépare les deux groupes de stations.

Service - Affiche les stations quel que soit le groupe auquel elles appartiennent. Il est possible de filtrer la liste en sélectionnant le type de programme (Filtre PTY), voir ci-dessous.

Balayage

La fonction recherche automatiquement les stations puissantes sur la bande de fréquence actuelle. Lorsqu'une station a été trouvée, elle est diffusée pendant environ 8 secondes puis la recherche continue. Lors de l'écoute d'une station, il est possible de la mémoriser en pré-sélection selon la méthode ordinaire. Pour de plus amples informations concernant les pré-sélections, consultez "Présélections" ci-dessous.

En mode DAB, naviguez jusqu'à Menu DAB → Balayage pour lancer le scan.

Si une station est mémorisée, le scan est interrompu.

Le balayage peut aussi être sélectionné en mode DAB-PTY. Dans ce cas, seules les stations du type de programme sélectionné peuvent être écoutées.

Type de programme (PTY)

La fonction de type de programmes permet de sélectionner différents types de programmes radio. Il existe plusieurs programmes différents qui peuvent eux-mêmes compter différentes catégories de programmes. Avec avoir sélectionné un type de programmes, la navigation n'est possible que parmi les stations qui émettent le type de programmes.

Le type de programme est sélectionné en mode DAB sous Menu DAB → Filtre PTY. Pour quitter ce mode :

• Appuyez sur EXIT.

Un témoin apparait à l'écran lorsque PTY est activé.

Dans certains cas, la radio DAB quittera le mode PTY lorsque le lien DAB vers DAB est établi (voir ci-dessous).

Présélections

Il est possible de mémoriser 10 présélections par bande de fréquence. DAB possède 2 mémoires de présélection : DAB1 et DAB2. La mémorisation des présélections s'effectue de façon habituelle. Pour de plus amples informations

Radio

tions, voir page 237. Les préselections mémo-risées sont choses avec les boutons de pré-sélection.

Une préselection contient une station mais aucune station auxiliaire. Si une station auxiliaire est écoutée et qu'une préselection est enregistrée, seule l'identité de la station principale est mémorisée. La raison est que les stations auxiliaires sont éphémères. Lorsque vous sélectionnerez à nouveau la préselection, la station contenant la station auxiliaire sera émise. La préselection ne dépend pas de la liste de stations.

Une liste des stations préenregistrées peut être affichée à l'écran. La fonction peut être activée/désactivée en mode DAB sous Menu DAB

→ Afficher les présélections.

Le système DAB du système audio ne supporte pas toutes les fonctions comprises dans la norme DAB.

Libellé radio

Certaines stations de radio émettent des informations concernant le contenu du programme,

le nom des artistes etc. Ces informations sont affichées à l'écran.

La fonction peut être désactivée/activée en mode DAB sous Menu DAB → Afficher texte radio.

Une seule des fonctions "Afficher texte radio" et "Afficher les présélections" peut être activée à la fois. Si vous activez l'une des fonctions alors que l'autre est déjà activée, cette dernière sera automatiquement désactivée. Les deux fonctions peuvent être désactivées.

Lien DAB vers DAB

Il est possible de passer d'une station avec une réception mauvaise ou nulle à la même station dans un autre groupe de stations, avec une meilleure réception. Vous pourrez noter un certain délambda lors du changement de groupe de stations. La radio peut rester silencieuse un instant entre le moment où la station actuelle est coupée et le moment où la nouvelle station est disponible.

La fonction peut être activée/désactivée en mode DAB sous Menu DAB → Paramètres avancés → Liaison DAB.

Bande de fréquence

DAB peut être émise sur deux bandes de fréquence.

• Band III - couvre les zones hors des grandes agglomérations Band L - en majorité dans les grandes villes

En ne que Band III par exemple, l'apprentissage des stations sera plus rapide que si vous choisissez les deux Band III et Band L. Il n'est pas certain que tous les groupes de stations seront trouvés. La sélection d'une bande de fréquence n'affecte pas la mémoire.

En mode DAB, la bande de fréquence peut être désactivée/activée sous Menu DAB.

Paramètres avancés → Bande DAB.

Station auxiliaire

Les composants secondaires sont souvent nommés stations auxiliaires. Ils sont temporaires et peuvent contenir des traductions du programme principal dans d'autres langues, par exemple.

Radio

Si une ou plusieurs stations auxiliaires sont émises, le symbole > apparait à gauche du nom de la station, sur l'écran. Une station auxiliaire est reconnaissable par le symbole - à gauche du nom de la station, sur l'écran.

Seules les stations auxiliaires de la station principale sélectionnée peuvent être écoutées. Pour écouter les stations auxiliaires d'autres stations principales, il faudra d'abord sélectionner cette dernière.

En mode DAB, l'affichage des stations auxiliaires peut être désactivé/activé sous Menu DAB

→ Paramètres avancés → Sous-canaux

Texte type de programme

Certaines stations de radio émettent des informations concernant le type et la catégorie de programme. Ces informations sont affichées à l'écran.

La fonction peut être activée/désactivée en mode DAB sous Menu DAB → Paramètres avancés → Afficher le texte PTY.

Initialisation des réglages DAB

Tous les réglages DAB peuvent être réinitialisés aux réglages d'origine effectués en usine.

La réinitialisation s'effectue en mode DAB sous Menu DAB → Paramètres avancés → Rétablir tous les paramètres DAB.

Lecteur multimédia

Fonctions CD/DVD

Panneau de commande de la console centrale.

Fente d'insertion et d'éjection de disque Bouton MEDIA 3 Éjection de disque Saisie de chiffres et de lettres. 5 Sélectionnez les plages CD/répertoires ou naviguez parmi les options de menu en tournant TUNE. 6 Confirmez votre choix ou ouvrez le menu de source média en appuyant sur OK/MENU. 7 Avance/recul rapide et saut de plage ou de chapitre2.

Le lecteur multimédia supporte et peut lire les types de disque et de fichier suivants :

• CD préenregistrés (CD audio).
• CD gravés avec des fichiers audio et/ou vidéo. 1. DVD préenregistrés. 1. DVD gravés avec des fichiers audio et/ou vidéo.

Pour de plus amples informations concernant les formats supportés, voir page 247.

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Utilisation du menu

Les menus de MEDIA sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Lancer la lecture d'un disque

Appuyez à plusieurs reprises sur le bouton MEDIA jusqu'à l'apparition de Disque, relâchez et attendez une seconde ou appuyez sur OK/MENU. S'il y a un disque dans le lecteur multimédia, la lecture commence automatiquement, sinon Insérer le disque apparait à l'écran. Insérez alors un disque, face imprimée vers le haut. La lecture du CD commence automatiquement.

À l'insertion d'un disque avec des fichiers audio/vidéo, la structure du menu du disque doit être lue. En fonction de la qualité du disque et de la quantité d'informations qu'il contient, il peut se passer un instant avant le début de la lecture.

Éjection de disques

Un disque reste en position éjectée pendant environ 12 secondes, il est ensuite "ravalé" par le lecteur par mesure de sécurité.

Pause

Lorsque le volume est réduit au minimum, le lecteur multimédia se met en pause. La lecture est relancée lorsque le volume est de nouveau augmenté.

Disques CD audio

Tournez TUNE pour accéder à la liste de lecture du disque et naviguer dans la liste. OK/MENU permet de confirmer la sélection de la plage et de lancer la lecture. Appuyez sur EXIT pour arrêter et sortir de la liste de lecture.

Il est également possible de changer de plage en appuyant sur / sur la console centrale ou avec les commandes* au volant.

Disques gravés avec fichiers audio/video1

Tournez TUNE pour accéder à la liste de lecture/structure du réseau du disque et naviguer dans la liste/structure. Avec OK/MENU, vous pouvez confirmer le choix du sous-répertoire ou la lecture du fichier audio/vidéo.

Appuyez sur EXIT pour interrompre/Sortir de la liste ou remonter d'un niveau (retour) dans la structure du réseau.

Il est également possible de changer de fichier audio/vidéo en appuyant sur / sur la console centrale ou avec les commandes* au volant.

Le symbole des fichiers audio est , celui des fichiers video est et celui des répertoires est

Une fois la lecture d'un fichier terminée, elle se poursuit avec les fichiers suivants (du même type) du répertoire. Le changement de répertoire est automatique lorsque tous les fichiers d'un répertoire ont été lus. Le système détecte automatiquement et modifie les réglages lorsqu'un disque qui ne contient que des fichiers audio ou vidéo est inséré dans le lecteur multimédia et lance la lecture des fichiers. Toutefois le système ne change pas les réglages si un disque contenant à la fois des fichiers audio et vidéo est inséré dans le lecteur multimédia. Il continue à jour le type de fichiers précédent.

La lecture de films n'est possible que lorsque la voiture est à l'arrêt. Lorsque la voiture roule à plus de 8 km/h, aucune image n'apparaît et l'écran affiche Média visuel non disponible dans la conduite mais le son est produit. L'image apparait à nouveau dès que la vitesse de la voiture est inférieure à 6 km/h.

Certains fichiers audio protégés contre la copie par les maisons de disques ou de manière privée peuvent ne pas être lus par le lecteur.

Pour la lecture de DVD video, voir page 246.

Avance/retour rapide

Pour avancer/reculer rapidement, il suffit de maintenir les boutons / / enfoncés. L'avance/recul rapide sur les fichiers audio n'a qu'une vitesse alors que pour les fichiers video, il y a plusieurs vitesses. Appuyez plusieurs fois sur les boutons / / pour augmenter la vitesse d'avance/recul des fichiers video. Relâchez le bouton pour revenir à la lecture du film en vitesse normale.

Reconnaissance de musique, gracenote®

Si la voiture est équipée du système de navigation*, elle est aussi pourvue d'un disque dur qui contient une base de données permettant la reconnaissance musicale de CD audio. La base de données contient les morceaux les plus populaires du moment. Si le lecteur mul

Lecteur multimédia

Lecteur multimédia trouve un élément dans la base de données, le titre de l'album et le nom de l'artiste du support sont affichés ainsi que le titre, l'artiste et l'album pour chaque morceau. Si le CD audio n'est pas dans la base de données, la fonction texte du CD est utilisée. S'il n'y a pas de fonction texte sur le CD, Piste 1, Piste 2 (etc.) apparaît à l'écran.

Cette fonction lit les dix premières secondes de chaque plage/fichier audio. Pour lancer le scan :

1. Appuyez sur OK/MENU
2. Tournez TUNE jusqu'à Balayage

Les 10 premières secondes de chaque plage ou fichier audio sont lues. 3. Pour interrompre le scan, utilisez EXIT. La lecture de la plage ou du fichier audio se poursuit.

Lecture ALÉATOIRE4

Cette fonction permet d'écouter les plages dans un ordre aléatoire. Pour écouter les plages dans un ordre aléatoire :

1. Appuyez sur OK/MENU
2. Tournez TUNE jusqu'à Lecture aléatoire
3. Appuyez sur OK/MENU pour activer/désactiver la fonction.

Il est également possible de changer de plage/ fichier audio en appuyant sur / sur la console centrale ou avec les commandes* au volant.

Répéter répertoire 5

La fonction permet de dire les fichiers d'un répertoire en répétition. Lorsque la lecture du dernier fichier est terminée, la lecture continue avec le premier fichier à nouveau.

1. Appuyez sur OK/MENU
2. Tournez TUNE jusqu'à Répéter le dossier
3. Appuyez sur OK/MENU pour activer/désactiver la fonction.

Lecture

Lors de la lecture d'un DVD video, un menu de disque peut apparaître à l'écran. Le menu de disque vous permet de désirir des fonctions et

des réglages supplémentaires comme les sous-titres, la langue et le choix des scènes.

La lecture de films n'est possible que lorsque la voiture est à l'arrêt. Lorsque la voiture roule à plus de 8 km/h, aucune image n'apparaît et l'écran affiche Média visuel non disponible dans la conduite mais le son est produit. L'image apparait à nouveau dès que la vitesse de la voiture est inférieure à 6 km/h.

Navigation dans le menu du DVD vidéo G044042

La navigation dans le menu du DVD video est assurée avec les boutons numérotés de la

Lecteur multimédia

console centrale comme sur l'illustration ci-dessus.

Changer de chapitre ou de titre

Tournez TUNE pour ouvrir la liste de chapitres et y naviguer (si le film est en lecture, il est mis en pause). Appuyez sur OK/MENU pour choisir un chapitre. Cela permet aussi de revenir à la position d'origine (si le film était en lecture, celle-ci reprend). Appuyez sur EXIT pour accéder à la liste de titres.

Dans la liste, vous pouvez sélectionner le titre en tournant TUNE puis en confirmant avec OK/MENU. Cela vous ramène à la liste de chapitres. Appuyez sur OK/MENU pour activer le choix et revenir à la position d'origine. EXIT permet d'interrompre la sélection et de revenir à la position d'origine (sans sélection).

Il est également possible de changer de chapitre en appuyant sur / sur la console centrale ou avec les commandes* au volant.

Angle

Si la fonction est supportée par le DVD video, il est alors possible de désirer l'angle de prise de vue de la caméra pour une certaine scène. En mode disque, naviguez jusqu'à Menu Disc → Paramètres avancés → Angle.

DivX® video on demand

Le lecteur multimédia peut être enregistré pour lire les fichiers de type DivX VOD pour disques gravés ou USB. Le code d'enregistrement se trouve dans le système de menu MY CAR sous Paramètres → Information → code DivX® VOD. Pour obtenir des informations générales concernant la navigation dans les menus sous MY CAR, voir page 147.

Pour de plus amples informations, visitez le site www.divx.com/vod.

Réglages image

Il est possible de faire des réglages (lorsque la voiture est à l'arrêt) : luminosité et contraste.

1. Appuyez sur OK/MENU et sélectionnez Paramètres d'image puis validez avec OK/MENU.
2. Tournez TUNE jusqu'au paramètre à régler et validez avec OK/MENU.
3. Réglez le paramètre en tournant TUNE et confirmez avec OK/MENU.

Pour revenir à la liste des réglages, appuyez sur OK/MENU ou EXIT.

Les réglages image peuvent être initialisés aux réglages usine avec l'option Rétablir.

Formats de fichier compatibles

Le lecteur multimédia peut lire un grand nombre de types de fichier et il est compatible avec les formats du tableau suivant.

La lecture de disque double format ou double couche (DVD Plus, CD/DVD), plus écais qu'un CD ordinaire, ne peut pas être garantie et même impliquer des perturbations. La lecture de disque double format ou double couche (DVD Plus, CD/DVD), plus écais qu'un CD ordinaire, ne peut pas être garantie et peut même impliquer des perturbations.

Si un CD contient des fichiers MP3 et des plages CDDA, tous les morceaux en MP3 seront ignorés.

Formats audioA	CD audio, MP3, WMA
Formats audioB	CD audio, MP3, WMA, AAC, M4A
Formats videoC	CD video, DVD video, DivX, AVI, ASF

A. Concerne les niveaux High Performance Multimedia et Premium Sound Multimedia. B. Ne concerne que les niveaux High Performance Multimedia et Premium Sound Multimedia. C. Ne concerne que les niveaux High Performance Multimedia et Premium Sound Multimedia.

Généralités

Points de connexion de sources sonores externes.

Il est possible de connecter une source audio externe comme un iPod ou un lecteur MP3, au système audio via l'une des connexions de la console centrale. Une source sonore connectée à l'entrée USB peut alors être générée avec les commandes audio de la voiture. Une unité connectée via l'entrée AUX ne peut pas être commandée via la voiture.

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Si le lecteur MP3/iPod® est alimenté par une batterie rechargeable, celle-ci est chargée (si le contact est mis ou si le moteur tourne) lorsque l'appareil est connecté via le port USB.

Pour connecter une source audio :

1. Appuyez à plusieurs reprises sur MEDIA jusqu'à atteindre la source audio souhaitée : USB, iPod ou AUX, relâchez et attendez une seconde ou appuyez sur OK/MENU. Si vous choisissez USB, Connecter USB apparait à l'écran.
2. Connectez votre source audio à l'une des connexions du compartiment de rangement de la console centrale (illustration précédente).

Le message Lecture USB en cours apparaît à l'écran pendant que le système lit la structure

de fichier de l'unité de stockage. Selon la structure et le nombre de fichiers, la lecture peut prendre un instant.

Le système supporte la plupart des modèles d'iPod® produits à partir de 2005.

Pour éviter d'endommager le port USB, il est désactivé en cas de court-circuit dans le port ou si l'unité USB connectée consomme trop de courant (par exemple, si l'unité connectée ne répond pas à la norme USB). Le port USB est réactivé automatiquement lorsque le contact est mis à nouveau si le problème a disparu.

Utilisation du menu

Les menus de MEDIA sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Lecture et navigation 3

Tournez TUNE pour accéder à la liste de lecture/structure du répertoire du disque et navi

Source sonore externe via les entrées aux/usb*

guer dans la liste/structure. Avec OK/MENU, vous pouvez confirmer le choix du sous-répertoire ou la lecture du fichier audio/vidéo. Appuyez sur EXIT pour interrompre/sorting de la liste ou remonter d'un niveau (retour) dans la structure du répertoire.

Il est également possible de changer de fichier audio/vidéo en appuyant sur / sur la console centrale ou avec les commandes* au volant.

Le symbole des fichiers audio est 0, celui des fichiers video est 0, et celui des répertoires est 0.

Une fois la lecture d'un fichier terminée, elle se poursuit avec les fichiers suivants (du même type) du répertoire. Le changement de répertoire est automatique lorsque tous les fichiers d'un répertoire ont été lus. Le système détecte automatiquement et modifie les réglages lorsqu'un support qui ne contient que des fichiers audio ou video est connecté au port USB et lance la lecture des fichiers. Toutefois, le système ne change pas les réglages si un support contenant à la fois des fichiers audio et video est connecté au port USB. Il continue à jouer le type de fichiers précédent.

Avance/retour RAPIDE3

Voir page 245.

Voir page 246.

Lecture aléatoire 3

Voir page 246.

Répéter répertoire

Voir page 246.

Mémoire USB

Pour faciliter l'utilisation de la mémoire USB, essayez de n'y mémoriser que des fichiers audio. Il faut beaucoup plus de temps au système pour lire des unités de stockage qui contiennent des fichiers non compatibles.

Le système supporte les unités mobiles avec la norme USB 2.0 et le système de fichiers FAT32 et il peut TRAITER 1000 dossiers avec un maximum de 254 sous-dossiers/fichiers dans chacun d'eux. À l'exception du niveau supérieur qui peut contenir jusqu'à 1000 sous-dossiers/fichiers.

Lors de l'utilisation d'une mémoire USB longue, il est recommandé d'utiliser le câble adaptateur USB fourni. Cela permet d'éviter une usure mécanique du port USB et de la mémoire USB.

Hub USB

Vous pouvez connecter un hub USB au port USB et ainsi connecter plusieurs unités USB en même temps. La sélection de l'unité USB s'effectue en mode USB sous Menu USB

Lecteur MP3

De nombreux lecteurs MP3 ont leur propre système de fichiers qui n'est pas supporté par le système. Pour pouvoir utiliser un lecteur

Source sonore externe via les entrées aux/usb*

MP3 avec le système, il doit être réglé sur USB Removable device/Mass Storage Device.

iPod®

Un iPod® est à la fois chargé et alimenté lorsqu'il est connecté au port USB* via son câble.

Le système ne supporte que la lecture de fichiers audio de l'iPod®.

Lorsque vous utilisez un iPod comme source sonore, la structure du menu du système Infotainment de la voiture prendra la forme de celle du lecteur iPod.

Formats de fichier compatibles avec le port USB

Les fichiers audio et vidéo du tableau ci-dessous sont supportés par le système en cas de lecture avec le port USB.

Formats audio	MP3, WMA, AAC, M4A
Formatsulations	DivX, AVI, ASF

A. Ne concerne que les niveaux High Performance Multimedia et Premium Sound Multimedia.

Généralités

Le lecteur multimédia de la voiture est équipée de Bluetooth®1 et peut donc diffuser des fichiers audio en streaming sans fil à partir d'unités externes Bluetooth® comme des téléphones mobiles et des ordinateurs de poche. La gestion des fichiers audio peut s'effectuer avec les boutons de la console centrale ou avec les commandes au volant*. Avec certaines unités externes, il est même possible de changer de plage à partir de l'unité.

Pour pouvoir lire les fichiers audio, il faut d'abord mettre le lecteur multimédia de la voiture en mode Bluetooth.

Le lecteur multimédia Bluetooth® doit supporter les fonctions Audio/Video Remote Control Profile (AVRCP) et Advanced Audio Distribution Profile (A2DP). Le lecteur doit utiliser la version 1.3 de AVRCP et la version 1.2 de A2DP. Sinon, certaines fonctions risquent de ne pas fonctionner.

Tous les téléphones mobiles et lecteurs multimédia externes ne sont pas entièrement compatibles avec la fonction Bluetooth du lecteur multimédia de la voiture. Volvo recommande de consulter un réparateur Volvo agréé ou de visiter le site www.volvocars.com pour obtenir de plus amples informations concernant les téléphones et lecteurs multimédia compatibles.

Le lecteur multimédia de la voiture ne peut lire les fichiers audio qu'avec la fonction Bluetooth®.

Vue d'ensemble

Panneau de commande de la console centrale.

1 VOL - volume Bouton MEDIA 3 Naviguez dans le menu en tournant TUNE. 4 Confirmez votre CHOIX ou ouvre le menu en appuyant sur OK/MENU. 5 EXIT - pour naviguer vers le haut dans les menus, pour interrompre une fonction en cours. 6 Une courte pression permet de passer d'un fichier audio à l'autre. Une pression longue permet d'avancer rapidement dans le fichier audio.

Média bluetooth®*

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Utilisation du menu

Les menus de MEDIA sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Associer et connecter une unité externe

Une unité externe se connecte de différentes manières selon qu'elle a déjà été connectée ou non. Un maximum de 10 unités externes peuvent être associées. L'association n'est nécessaire qu'une seule fois par unité. Si c'est la première fois que l'unité est connectée, suivez les instructions ci-dessous :

1. Appuyez à plusieurs reprises sur MEDIA jusqu'à l'apparition de Bluetooth, relâchez et attendez une seconde ou appuyez sur OK/MENU.
2. Appuyez sur OK/MENU.
3. Lorsque Ajouter appareil apparait, appuyez sur OK/MENU.
4. Vérifiez que l'unité externe est visible avec Bluetooth®. Consultez le manuel de l'unité externe.
5. Appuyez sur OK/MENU.

Le système Infotainment recherche les unités externes à proximité. La recherche peut prendre un instant. Les unités détectées s'affichent avec leur nom Bluetooth® sur l'écran de la console centrale.

1. Sélectionnez l'unité externe que vous souhaitez associer et appuyez sur OK/MENU.
2. Saissez la série de chiffres indiquée sur l'écran de la console centrale avec le clavier de l'unité externe et appuyez sur le bouton de confirmation de l'unité.

L'unité externe est associée et automatiquement connectée au système Infotainment.

Pour changer de fichier audio, appuyez sur la console centrale ou avec les commandes* au volant.

Connexion automatique

Lorsque la fonction Bluetooth® est active et que la dernière unité externe connectée est à portée, elle est automatiquement connectée.

Lorsque le système Infotainment recherche la dernière unité connectée, son nom apparait sur l'écran. Pour connecter une autre unité, appuyez sur EXIT. Connectez une nouvelle unité externe, reportez-vous à "Passer à une autre unité externe" ci-dessous.

Passer à une autre unité externe

S'il y a plusieurs unités dans la voiture, il est possible de passer de l'une à l'autre. Toutefois, l'unité doit d'abord avoir été associée, reportez-vous à "Associer et connecter une unité externe" ci-dessus. Pour changer d'unité :

1. Appuyez à plusieurs reprises sur MEDIA jusqu'à l'apparition de Bluetooth, relâchez et attendez une seconde ou appuyez sur OK/MENU.
2. Vérifiez que l'unité externe est visible avec Bluetooth®. Consultez le manuel de l'unité externe.
3. Appuyez sur OK/MENU.
4. Tournez TUNE jusqu'à Changer unité et validez avec OK/MENU.

Après un instant, le nom de l'unité externe apparait à l'écran. Si plusieurs unités externes ont été associées, elles apparaisent toutes.

Média bluetooth®*

1. Sélectionnez l'unité à connecter en tournant Tune puis en validant avec OK/MENU. La connexion de l'unité externe s'effectue.

Pour changer de fichier audio, appuyez sur la console centrale ou avec les commandes* au volant.

Supprimer une unité connectée

1. En mode Bluetooth, appuyez sur OK/MENU.
2. Tournez TUNE jusqu'à Supprimer appareil Bluetooth et validez avec OK/MENU.
3. Sélectionnez l'unité à supprimer en tournant TUNE puis en validant avec OK/MENU.

Un message à l'écran vous demandera si vous pouvez supprimer la connexion. 4. Appuyez sur OK/MENU pour confirmer.

EXIT permet d'interrompre.

Déconnexion d'une unité

Une déconnexion automatique se produit si l'unité externe sort de la zone de couverture du système Infotainment. Pour de plus amples informations concernant la connexion, voir page 252.

Lecture aléatoire

La fonction lit les fichiers audio de l'unité externe dans un ordre aléatoire. Activez/désactivez la lecture aléatoire en mode Bluetooth sous Menu Bluetooth → Lecture aléatoire.

Pour changer de fichier audio, appuyez sur la console centrale ou avec les commandes* au volant.

Scan des fichiers audio dans l'unité externe

La fonction lit les dix premières secondes de chaque fichier audio. Activez/désactivez la fonction en mode Bluetooth sous Menu Bluetooth → Balayage.

Pour interrompre le scan, utilisez EXIT.

Information de version bluetooth®

Il est possible de voir la version actuelle de Bluetooth® de la voiture en mode Bluetooth sous Menu Bluetooth → Version de logiciel Bluetooth.

Généralités

Ce système ne supporte que les émissions de TV des pays qui émettent au format MPEG-2 à la norme DVB-T. Il ne supporte pas les émissions au format MPEG-4 ni les émissions analogiques.

L'image TV n'apparait que si la voiture est à l'arrêt. Lorsque la voiture roule à plus de 6 km/h, aucune image n'apparait et l'écran affiche Média visuel non dispos pdt la conduite mais le son est produit. L'image réapparait lorsque la voiture s'arrête.

La réception dépend de la puissance du signal et de sa qualité. La réception peut être perturbée par différents facteurs comme des bâtiments élevés ou l'éloignement de l'émetteur TV. Le niveau de la couverture peut aussi varier selon l'endroit où vous vous trouvez.

Important

Dans certains pays, une licence TV doit être acquittée pour ce produit.

Vue d'ensemble

Panneau de commande de la console centrale.

1 Bouton MEDIA. Boutons de préselection, saisie de chiffres 3 Naviguez dans les listes de station ou les menus en tournant TUNE. 4 Confirmez votre choix ou ouvrez le menu en appuyant sur OK/MENU.

5 EXIT - pour naviguer vers le haut dans les menus, pour interrompre une fonction en cours. 6 La station suivante disponible apparait à l'écran avec une pression sur /

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Utilisation du menu

Les menus de MEDIA sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Regarder la TV

À la première utilisation de la fonction TV ou si vous avez changé de pays, il faut d'abord effectuer un réglage des chaînes TV. Pour régler les chaînes TV, reportez-vous à la section "Rechercher des chaînes TV/liste de pré-sélection" en page 255.

• Appuyez à plusieurs reprises sur MEDIA jusqu'à l'apparition de TV, relâchez le bouton et attendez une seconde ou appuyez sur OK/MENU. Une recherche est lancée et, après un court instant, la dernière chaine regardée apparait.

Changer de chaîne

Plusieurs possibilités :

• Tournez TUNE, une liste des chaînes reçues dans la région apparait. Si l'une de ces chaînes est déjà enregistrée en préselection, leur numéro de préselection apparait à droite du nom de la chaîne. Continuez à tourner TUNE jusqu'à la chaîne souhaitée et appuyez sur OK/MENU.
• Appuyez sur l'un des boutons de préselection (0-9).
• Appuyez brièvement sur les boutons / / pour voir la chaîne suivante reçue dans la région.

Si vous vous êtes déplacé géographiquement, d'une ville à une autre par exemple, vos préseLECTIONs ne seront pas forcément disponibles puisque la zone de fréquences peut avoir changé. Effectuez alors une nouvelle recherche et memorisez une nouvelle liste de préselection, voir fonction "Mémoriser les chaînes TV reçues en préselection", page 256.

S'il n'y a aucune réception avec les boutons de préselection, la voiture peut se tracer dans un lieu différent de celui où la recherche a été effectuée. Par exemple, si vous vous êtes déplacé d'Allemagne en France. Une nouvelle sélection de pays et une nouvelle recherche peuvent alors être nécessaires.

Rechercher des chaînes tv/liste de préselection

1. En mode TV, appuyez sur OK/MENU.
2. Tournez TUNE jusqu'à Menu TV et appuyez sur OK/MENU.
3. Tournez TUNE jusqu'à Choisir le pays et appuyez sur OK/MENU.

Si un ou plusieurs pays ont déjà été sélectionnés, ils apparaissent dans une liste.

1. Tournez TUNE jusqu'à Autres pays ou jusqu'à l'un des pays déjà sélectionnés. Appuyez sur OK/MENU.

Une liste de tous les pays disponibles apparait.

1. Tournez TUNE jusqu'au pays souhaité (par exemple Suède) et appuyez sur OK/MENU.

Une recherche automatique des chaînes TV reçues est lancée. Cela peut prendre un petit moment. Pendant ce temps, l'image de chaque chaîne trouvée et mise en présélection apparait sur l'écran. Lorsque la recherche est terminée, une image et un message apparaissent. Une liste de présélections (30 au maximum) est ainsi créée et disponible. Pour changer de chaîne, voir page 255.

La recherche et la mémorisation en présélection peuvent être interrompues avec EXIT.

Si vous avez changé de pays, il convient d'effectuer une nouvelle recherche des chaînes de TV.

Gestion des chaînes

La liste de préselections peut être modifiée. Il est possible de modifier l'ordre des chaînes dans la liste. Une chaîne TV peut occuper plus d'une place dans la liste de préselections. La position des chaînes TV peut aussi varier dans la liste de préselections.

Pour modifier l'ordre dans la liste des préselections, naviguez en mode TV jusqu'à Menu TV Réorganiser les préselections.

1. Tournez TUNE jusqu'à la chaîne que vous souhaitez déplacer dans la liste et confirmez avec OK/MENU. La chaîne sélectionnée est mise en valeur.
2. Tournez TUNE jusqu'au nouvel emplacement dans la liste et confirmez avec OK/MENU. Les chaînes sont interverties.

Après les chaînes préselectionnées (30 au maximum), vous trouverez les autres chaînes reçues dans la région. Il est possible de déplacer une chaîne d'un niveau vers le haut dans la liste de préselections.

Mémoriser les chaînes TV reçues en préselection

Si la voiture se déplace dans le pays (de ville en ville par exemple), les préselections peuvent

ne plus être disponibles en raison des changements de zone de fréquence. Effectuez alors une nouvelle recherche et mémoiriser une nouvelle liste de présélections.

1. En mode TV, appuyez sur OK/MENU.
2. Tournez TUNE jusqu'à Menu TV et appuyez sur OK/MENU.
3. Tournez TUNE jusqu'à Autostore et appuyez sur OK/MENU.

Une recherche automatique des chaînes TV reçues est lancée. Cela peut prendre un petit moment. Pendant ce temps, l'image de chaque chaîne trouvée et mise en préselection apparaît sur l'écran. Lorsque la recherche est terminée, une image et un message apparaissent. Une liste de préselections (30 au maximum) est ainsi créée et disponible. Pour changer de chaîne, voir page 255.

Scan des chaînes TV

La fonction cherche automatiquement sur la plaque de fréquences toutes les chaînes reçues dans la région où vous vous trouvez. Lorsqu'une chaîne a été trouvée, elle est diffusée pendant environ 10 secondes puis la recherche continue. La recherche peut être interrompue avec EXIT. La chaîne que vous regardiez

reste alors à l'écran. La recherche n'attaque pas la liste de préseLECTIONs.

Activez le scan en mode TV sous Menu TV → Balayage.

Télétexte

Il est possible de consulter le télétexte. Procédez ainsi :

1. Appuyez sur le bouton de la télécommande.
2. Saisissez le numéro de la page (3 chiffres) avec les touches chiffrées (0-9) pour choisir la page.

La page s'affiche automatiquement.

Saisissez un nouveau numéro de page ou appuyez sur les boutons de la télécommande pour passer à la page suivante.

Pour revenir à l'image TV, utilisez EXIT ou en appuyant sur le bouton (2) de la télécommande.

Il est également possible de gérer le texte à l'aide des touches colorées de la télécommande.

Informations concernant le programme en cours

Appuyez sur le bouton INFO pour obtenir des informations concernant le programme en

TV*

cour, le programme suivant et l'heure à laquelle il commence. Si vous appuyez une fois de plus sur le bouton INFO, vous pourrez parfois obtenir des informations concernant le programme diffusé comme les heures de début et de fin du programme ainsi qu'une courte description du programme diffusé. Pour de plus amples informations concernant le bouton INFO, voir page 233.

Pour revenir à l'image TV, attendez quelques secondes ou appuyez sur EXIT.

Réglages image

Il est possible de régler la luminosité et le contraste. Pour plus d'informations, voir page 247.

Perte de réception

Si la réception de la chaine TV diffusée est interrompue, l'image se figera. Un message apparait presque aussitôt informant de la perte de réception de la chaine et qu'une nouvelle recherche est en cours. Au retour de la réception, la chaine précédemment visualisée est émise directement. Il est possible de changer de chaine à n'importe quel moment pendant que le message est affiché.

Si le message Pas de réception, recher. apparait, c'est que le système a détecté qu'il n'y a pas de réception pour toutes les chaînes. Une cause possible est le passage d'une fron-

entière ou si le système est réglé sur un autre pays. Passez alors au pays ajusté selon "Rechercher des chaînes TV/liste de pré-sélection", voir page 255.

Télécommande

Télécommande* Molette de défilé, correspond à TUNE sur la console centrale.

La télécommande peut servir pour toutes les fonctions du système Infotainment. Les fonctions des boutons de la télécommande correspondent aux boutons de la console centrale ou des commandes au volant*.

Lorsque vous utilisez la télécommande, appuyez d'abord sur le bouton L_(2)^FR de la télécommande pour la mettre en position F. Orientez-la ensuite vers le récepteur IR situé à droite du bouton INFO (voir page 233) sur la console centrale.

Attention

Rangez les objets libres comme les téléphones mobiles, les appareils photo, les télécommandes d’équipements auxiliaires dans la boîte à gants ou d’autres compartiments. En cas de freinage violent ou d’accident, ils risqueraient de blesser les passagers.

N'exposez pas la télécommande au soleil (sur le tableau de bord par exemple) pour éviter des problèmes avec les piles.

Touche	Fonction
L F R	F = Écran avant
NAV	Passer à la navigation*
RADIO	Passer à la source radio (AM, FM1, etc.)
MEDIA	Passer à la source média (Disc, TV*, etc.)
TEL	Passer à mains-libres Bluetooth®*
	Plage précédente/recul rapide
II	Lecture/pause
	Arrêt
	Plage suivante/avance rapide
DVD MENU	Menu
EXIT	Retour, interruption de fonction, suppression de caractère
▲	Naviguer vers le haut/bas

Télécommande

Touches	Fonction
< ▲ ▲	Naviguer vers la croite/gauche, saut de plage/morceau.
OK MENU	Verifier une sélection ou ouvrir le menu de la source sélectionnée
	Volume, réduire
	Volume, augmenter
0-9	Sélection des stations, saisie de chiffres et de lettres
FAV *	Sélection rapide de régles favorsis.
INFO #	Informations concernant le programme, la chanson, etc. en cours. Utilisé même lorsqu'il existe plus d'informations disponibles que celles affichées à l'écran.
	Sélection de la langue audio
	Sous-titres, sélection de la lan-gue
	Télétexte*, marche/arrêt

Remplacement des piles de la télécommande

NOTE La durée de vie des piles est normalement de 1 à 4 ans en fonction de la fréquence d'utilisation de la télécommande.

La télécommande est alimentée par quatre piles de type AA/LR6.

Pour les longs trajets, il est conseillé de se munir de piles supplémentaires.

1. Pressez la patte de verrouillage du couvercle de piles et poussez le couvercle vers la lentille IR.
2. Retirez les piles usagées, orientez les piles neuves selon les polarités indiquées dans le compartiment et insérez-les.
3. Remettez le couvercle en place.

Les batteries usagées doivent être mises au rebut selon les normes de protection de l'environnement.

Mains-libres bluetooth®*

Généralités

Vue d'ensemble du système.

1 Téléphone mobile 2 Microphone 3 Commandes au volant 4 Panneau de commande de la console centrale

Un téléphone mobile muni de la fonction Bluetooth® peut être connecté, sans fil, au système Infotainment. Le système Infotainment fonctionne alors comme un système mains-libres, avec la possibilité de commander certaines des fonctions du téléphone mobile. Le

microphone utilisé se trouve près du pare-soleil du conducteur (2). Il est possible de commander le téléphone mobile avec ses propres boutons, qu'il soit connecté ou non.

Seuls certains téléphones mobiles sont entièrement compatibles avec la fonction mains-libres. Volvo recommande de consulter un revendeur Volvo agréé ou de visiter le site www.volvocars.com pour obtenir de plus amples informations concernant les téléphones compatibles.

Utilisation du menu

Les menus de TEL sont commandés depuis la console centrale et avec les commandes au volant*. Pour obtenir des informations concernant la navigation et la structure des menus, voir page 273.

Fonctions téléphoniques, vue d'ensemble des commandes

Panneau de commande de la console centrale.

1 Boutons chiffres et lettres TEL - Activer/désactiver TUNE - En mode normal, tournez vers la droite pour ouvrir le réseau téléphonique et vers la gauche pour ouvrir la liste de tous les appels. Sert aussi pour naviguer parmi les options à l'écran. Acceptez un appel, confirmez un besoin ou ouvrez le menu du téléphone en appuyant sur OK/MENU. EXIT - Permet de terminer/refuser un appel, de supprimer des caractères, de

sortir du système de menu et d'interrompre une fonction en cours.

Si la voiture est équipée de commandes au volant * et/ou d'une télécommande*, il est possible de les utiliser à la place des boutons de la console centrale. Pour une description des commandes au volant, voir page 231. Pour une description de la télécommande, voir page 258.

Activer/désactiver

Une courte pression sur TEL permet d'activer la fonction mains-libres. Le symbole apparait lorsque la fonction mains-libres est active.

Connecter un téléphone mobile

Un téléphone mobile se connecte de différentes manières selon qu'il a déjà été connecté ou non. Si c'est la première fois que le téléphone mobile est connecté, suivez les instructions ci-dessous:

Il existe deux façons de connecter le téléphone mobile : soit par le système de menu de la voiture, soit par le système de menu du téléphone mobile. Si l'une des méthodes ne fonctionne pas, essayez l'autre.

Option 1 - via le système de menus de la voiture

1. Rendez le téléphone mobile "detectable" via Bluetooth®, consultez le manuel du téléphone ou www.volvocars.com.
2. Activez la fonction mains-libres de la voiture en appuyant sur TEL. Continuez en appuyant sur OK/MENU.
3. Sélectionnez Changer téléphone, appuyez sur OK/MENU.

L'option de menu Ajouter téléphone est affichée à l'écran. Si un ou plusieurs téléphones mobiles ont déjà été associés, ils apparaissent aussi. Appuyez sur OK/MENU.

1. Vérifiez que la fonction Bluetooth® du téléphone mobile est activée et appuyez sur OK/MENU. Le système audio recherche les téléphones mobiles situés à proximit

Mains-libres bluetooth®*

1. Sélectionnez l'un des téléphones mobiles proposés sur l'écran de la console centrale.
2. Saisissez la série de chiffres indiquée sur l'écran de la console centrale avec le clavier du téléphone mobile et appuyez sur le bouton de confirmation du téléphone mobile.

Option 2 - via le système de menus du téléphone

1. Activez la fonction mains-libres en appuyant sur TEL sur la console centrale. Si un téléphone est connecté, déconnectez-le.
2. Rendez la voiture "décodable" via Bluetooth®, appuyez sur OK/MENU et sélectionnez l'option Paramètres du téléphone → Découvrable.
3. Effectuez une recherche avec la fonction Bluetooth® du téléphone mobile. Consultez le manuel du téléphone mobile.
4. Sélectionnez My Car dans la liste des unités détectées dans votre téléphone mobile.
5. Saisissez le code PIN indiqué avec le clavier du téléphone mobile lorsque vous y êtes invité. Saisissez ensuite le même code PIN avec le clavier de la voiture.

Mains-libres bluetooth®*

1. Choisissez la connexion à My Car depuis le téléphone.

Le téléphone mobile est associé (enregistré) et automatiquement connecté au système audio. Pour de plus amples informations concernant la méthode d'association de téléphones mobiles, voir page 264.

Une fois la connexion établie, le nom Bluetooth® du téléphone mobile apparaît à l'écran. Il est maintenant possible de commander le téléphone mobile à partir du système audio.

Pour appeler

1. Veillez à ce que le symbole apparaisse tout en haut de l'écran et que la fonction mains-libres soit en mode téléphone.
2. Composez soit le numéro souhaité soit un numéro court, voir page 267. Vous pouvez aussi, en mode normal, tourner TUNE vers la droite pour ouvrir le répertoire téléphonique et vers la gauche pour ouvrir la liste de tous les appels. Pour obtenir des informations concernant le réseau, voir page 264.
3. Appuyez sur OK/MENU.

L'appel peut être interrompu avec EXIT.

Déconnecter le téléphone mobile

Le téléphone mobile est automatiquement déconnecté s'il est hors de portée du système audio. La connexion au téléphone mobile peut être interrompue manuellement avec une longue pression sur TEL ou, en mode téléphone, sous Phone main menu → Tél. désactivé.

Pour de plus amples informations concernant la connexion, voir page 264.

La fonction mains-libres est désactivée lorsque le moteur est coupé ou à l'ouverture de la porte.

Lorsque le téléphone mobile est déconnecté, il est possible de poursuivre une conversation en cours avec le microphone et le haut-parleur intégrés au téléphone.

Même lorsque le téléphone mobile est manuellement déconnecté, certains téléphones mobiles peuvent se connecter automatiquement au système mains-libres récemment connecté lors d'un nouvel appel par exemple.

Appel entrant

• Appuyez sur OK/MENU pour répondre à l'appel, même si le système audio est en mode RADIO ou MEDIA.

Refusez ou terminez un appel avec EXIT.

Réponse automatique

La fonction de réponse automatique permet de répondre automatiquement à un appel entrant.

Activez/désactivez la fonction en mode téléphone sous Phone main menu → Call options → Réponse automatique.

Liste des appels

Appuyez sur OK/MENU pendant un appel en cours pour accéder aux fonctions suivantes :

• Désactiver micro - le microphone du système audio est mis en sourdine.
• Téléphone mobile - l'appel est transféré du mains-libres au téléphone mobile. Pour certains téléphones, la connexion est interrompue. Cela est normal. La fonction mains-libres demande si vous souhaitez une nouvelle connexion.
• Composer n° - permet de passer un autre appel avec les touches numérotées (l'appel en cours est mis en attente).

Listes d'appels

Les listes d'appels sont copiées dans la fonction mains-libres à chaque nouvelle connexion puis mises à jour pendant la connexion. En mode normal, tournez le bouton TUNE vers la gauche pour ouvrir la liste d'appels de Tous les appels.

En mode téléphone, il est possible de consulter toutes les listes d'appels sous Phone main menu → Liste d'appels :

Tous les appels - Appels en absence Appels reçus - Numéros composés Durée d'appel

Certains téléphones mobiles indiquent la liste des derniers numéros appelés dans l'ordre inverse.

Messagerie vocale

Un numéro court pour la messagerie vocale peut, en mode normal, être programmé puis appelé avec une longue pression sur 1.

Le numéro de messagerie vocale est modifié en mode téléphone sous Phone main menu

→ Call options → Numéro de messagerie → Modifier numéro. Si aucun numéro n'est mémorisé, vous pouvez atteindre ce menu avec une longue pression sur 1.

Volume appel TCL.

Le volume d'essai ne peut être modifié que pendant un appel en cours. Utilisez les commandes au volant* ou tournez la molette VOL.

Volume du système audio

Tant qu'aucun appel n'est en cours, le volume du système audio se règle normalement en tournant VOL.

Si une source sonore est active lors d'un appel entrant, elle sera automatiquement mise en silencieux. Activez/désactivez la fonction en mode téléphone sous Phone main menu

Paramètres du téléphone → Son et volume

→ Silence radio/média.

Volume de la sonnerie

En mode téléphone, naviguez jusqu'à Phone main menu → Paramètres du téléphone →

Son et volume → Volume de la sonnerie et régalez en tournant VOL. Appuyez sur EXIT pour enregistrer.

Sonneries

Les sonneries de la fonction mains-libres peuvent, en mode téléphone, être sélectionnées sous Phone main menu → Paramètres du téléphone → Son et volume → Sonneries

→ Sonnerie 1 etc.

Pour certains téléphones mobiles, la sonnerie du téléphone mobile n'est pas déactivée lorsque l'une des sonneries du système mains-libres est utilisée.

Pour désactiver la sonnerie du téléphone connecté 3, allez en mode téléphone, à Phone main menu → Paramètres du téléphone → Son et volume → Sonneries → Sonnerie du téléphone mobile.

Informations complémentaires sur l'association et la connexion

Un maximum de dix téléphones mobiles peuvent être associés (enregistrés). Chaque téléphone est associé une seule fois. Après l'association, le téléphone mobile n'a plus besoin d'être "detectable". Un seul téléphone mobile peut être connecté à la fois.

Connexion automatique

Lorsque la fonction mains-libres est active et que le dernier téléphone connecté est à portée, il est automatiquement connecté. Si le dernier téléphone mobile connecté n'est pas disponible, le système essaiera avec un autre téléphone associé. Lorsque le système audio cherche le dernier téléphone connecté, son nom apparait sur l'écran.

Connexion manuelle

Si vous souhaitez changer le téléphone mobile associé, allez à Phone main menu Changer téléphone en mode téléphone.

Supprimer une unité

Un téléphone mobile connecté peut être "dé-senregistré" et supprimé. Cette opération s'effectue en mode téléphone sous Phone main menu → Supprimer appareil Bluetooth.

Information de version bluetooth®

Il est possible de voir la version actuelle de Bluetooth® de la voiture en mode téléphone sous Phone main menu → Paramètres du téléphone → Version log. Bluetooth embarquée.

Répertoire téléphonique

Il existe deux répertoires téléphoniques. Dans la voiture, ils ne font qu'un et apparaissent sous la forme d'un seul réseau.

• La voiture charge le réseau du téléphone mobile connecté et ne l'affiche que lorsque ce téléphone est connecté.
• La voiture dispose aussi d'un réseau téléphonique. C'est là que tous les contacts sauvegardés dans la voiture sont mémorisés, quel que soit le téléphone connecté lors de la sauvegarde. Ces contacts sont visibles pour tous les utilisateurs, quel que soit le téléphone connecté à la voiture. Si un contact est sauvegardé dans la voiture, le symbole apparaît devant le nom du contact dans le réseau téléphonique.

Les modifications apportées depuis la voiture à un contact du réseau du téléphone mobile entraîneront la création d'un nouveau contact dans le réseau du téléphone de la voiture, c'est-à-dire que la modification ne sera pas sauvegardée dans le téléphone mobile. Dans la voiture, il y aura un double contact avec des icônes différentes. Veuillez noter que si vous mémorisez un raccourci ou modifiez un contact, un nouveau contact sera créé dans le réseau du téléphone de la voiture.

Pour pouvoir gérer le réseau téléphonique, il faut que le symbole apparaisse en haut de l'écran et que la fonction mains-libres soit en mode téléphone.

Le système audio mémorise une copie du répertoire téléphonique de chacun des téléphones mobiles associés. Le réseau téléphonique peut être automatiquement copié dans le système audio à chaque connexion.

Activez/désactivez la fonction en mode téléphone sous Phone main menu

Paramètres du téléphone →

Télécharger le répertoire.

Si le répertoire contient le numéro appelant, le nom du contact apparait à l'écran.

Recherche rapide de contacts

En mode normal, tournez le bouton TUNE vers la droite pour ouvrir la liste des contacts. Tournez le bouton TUNE pour choisir et appuyez sur OK/MENU pour l'appeler.

Sous le nom du contact se trouve le numéro de téléphone sélectionné par défaut. S'il y a le symbole # à droite du contact, plusieurs numéros de téléphone sont mémorisés pour ce contact. Pour changer et appeler un autre numéro que celui sélectionné par défaut, appuyez sur le bouton #INFO du panneau de commande de la console centrale. Tournez alors le bouton TUNE pour désirer et appuyez sur OK/MENU pour l'appeler.

Il est possible de rechercher dans la liste de contacts en saissant, avec le clavier de la console centrale, les premières lettres du nom du contact (reportez-vous à "Tableau des caractères du clavier de la console centrale" pour les fonctions des boutons).

En mode normal, la liste de contacts peut aussi être ouverte en maintenant, enforcé le bouton du clavier de la console centrale correspondant à l'initiale du contact que vous cherchez. Par exemple, une longue pression sur le bouton 6 permet d'accéder directement à la partie de la liste où se trouvent les contacts dont l'initiale est M.

Tableau des caractères du clavier de la console centrale

Touche	Fonction
1 ↓	Espace . , -? @ : ; /() 1
2 ABC	A B C A A E A C 2
3 DEF	D E F E E 3
4 GHI	G H I 4
5 JKL	J K L 5
6 MNO	M N O O O N O 6
7 PQRS	P Q R S B 7
8 TUV	T U V U U 8
9 WXYZ	W X Y Z 9
* FAV	Permet d'alterner entre majus-cules et minuscules.
0 +	+ 0 p w
#INFO	# *

Chercher des contacts avec le cadran alphanumérique.

1 Liste des caractères Changement de mode de saisie (voir le tableau ci-dessous) 3 Répertoire téléphonique

Pour chercher ou modifier un contact, naviguez jusqu'à Phone main menu

Répertoire Recherche en mode téléphone.

Mains-libres bluetooth®*

Il n'y a pas de cadran alphanumérique pour High Performance. TUNE ne peut pas être utilisé pour la saisie de caractères et seuls les boutons alphanumériques du panneau de commandes de la console centrale peuvent être utilisés.

1. Tournez4 TUNE jusqu'à la dette souhaitée, appuyez sur OK/MENU pour valider. Il est aussi possible d'utiliser les boutons alphanumériques du panneau de commande de la console centrale.
2. Continuez avec la dette suivante et ainsi de suite. Le résultat de la recherche est présent dans le répertoire (3).
3. Pour passer en mode de saisie de chiffres ou de caractères spéciaux ou pour ouvrir le répertoire, tournez TUNE jusqu'à l'une des options (voir tableau ci-dessous) dans la liste pour le changement de mode de saisie (2) et appuyez sur OK/MENU.

123/ABC	Alternez entre lettres et chiffres avec OK/MENU.
Plus	Passez aux caractères spécifique avec OK/MENU.
=>	Mène au réseau (3). Tournez le bouton TUNE pour avoir un contact et appuyez sur OK/MENU pour visualiser les numéroros mémorisés et les autres renseignements.

Une courte pression sur EXIT permet de supprimer un caractère saisi. Avec une longue pression sur EXIT, tous les caractères saisis seront effacés.

Si vous appuyez sur un bouton numéroté de la console centrale lorsque le cadran alphanumérique est affiché (voir illustration ci-dessus), une liste de caractères (1) apparait. Maintenez le bouton numéroté enfoncé jusqu'à la lettre souhaitée et relâchez. Continuez avec la lettre suivante et ainsi de suite. Lorsque vous appuyez sur un bouton, la saisie est confirmée lorsque vous appuyez ensuite sur un autre bouton.

Pour saisir un chiffre, maintenez le bouton correspondant enfoncé.

Nouveau contact

Saisie de lettres pour un Nouveau contact.

Changement de mode de saisie (voir le tableau ci-dessous) Champ de saisie

En mode téléphone, il est possible d'ajouter un nouveau contact sous Phone main menu

Répertoire → Nouveau contact.

Mains-libres bluetooth®*

Il n'y a pas de cadran alphanumérique pour High Performance. TUNE ne peut pas être utilisé pour la saisie de caractères et de seuils. Les boutons alphanumériques du panneau de commandes de la console centrale peuvent être utilisés.

1. Lorsque la ligne Nom est sélectionnée, appuyez sur OK/MENU pour passer en mode de saisie (illustration ci-dessus).
2. Tournez TUNE jusqu'à la dette souhaitée, appuyez sur OK/MENU pour valider. Il est aussi possible d'utiliser les boutons alpha-numériques du panneau de commande de la console centrale.
3. Continuez avec la dette suivante et ainsi de suite. Le champ de saisie (2) sur l'écran montre le nom saisi.
4. Pour alterner entre les modes de saisie de chiffres, de caractères spéciaux, majuscules/minuscules, tournez TUNE jusqu'à l'option voulue (voir tableau ci-dessous) dans la liste (1) puis appuyez sur OK/MENU.

Une fois le nom saisi, sélectionnez OK dans la liste à l'écran (1) et appuyez sur OK/MENU.

Continuez avec le numéro de téléphone de la même façon.

Une fois le numéro de téléphone saisi, appuyez sur OK/MENU et sélectionnez le type de numéro (Téléphone mobile, Domicile, Travail ou Général). Appuyez sur OK/MENU pour confirmer.

Une fois toutes les informations saisies, appuyez sur EXIT pour sauvegarder le contact.

123/ABC	Alternez entre lettres et chiffres avec OK/MENU.
Plus	Passez aux caractères spéciaux avec OK/MENU.
OK	Sauvegardez et returnez à Ajouter contact avec OK/MENU.

Alternez entre majuscules et minuscules avec OK/MENU.

Appuyez sur OK/MENU. Le curseur se place sur le champ de saisie (2) en haut de l'écran. Vous pouvez maintenir déplacer le curseur avec TUNE à l'endroit souhaité pour insérer de nouvelles lettres ou en supprimer avec EXIT. Pour pouvoir insérer de nouvelles lettres, il faut d'abord revenir en mode de saisie en appuyant sur OK/MENU.

Numéro court

Les numéros courts peuvent être ajoutés sous

Phone main menu → Répertoire →

Numérotation rapide en mode téléphone.

En mode téléphone, il est possible de passer un appel avec numéro court en utilisant les boutons numérotés du clavier de la console centrale. Appuyez sur une touche numérotée puis sur OK/MENU. Si aucun contact n'est mémorisé sous ce numéro court, il est possible de sauvegarder un contact avec ce numéro court.

Recevoir une vcard

Il est possible de recevoir des vCard dans le répertoire de la voiture en provenance d'autres téléphones mobiles (que celui actuellement connecté à la voiture). Pour cela, la voiture doit être détectable avec Bluetooth®. La fonction est activée en mode téléphone sous Phone main menu Répertoire Recevoir vCard.

Mémoires utilisées

L'état de la mémoire du réseau de la voiture et de celle du réseau du téléphone mobile connecté peut être consulté sous Phone main menu Répertoire Etat de la mémoire en mode téléphone.

Vider le répertoire téléphonique

Le répertoire de la voiture peut être supprimé en mode téléphone sous Phone main menu Répertoire Supprimer répertoire téléphonique.

La suppression du réseau téléphonique de la voiture n’efface que les contacts du réseau de la voiture. Les contacts du réseau de téléphonie mobile ne sont pas effacés.

Commande vocale* téléphone mobile

La commande vocale du système Infotainment permet d'activer certaines fonctions à la voix avec un téléphone mobile connecté par Bluetooth® ou avec le système de navigation Volvo - RTI (Road and Traffic Information System).

• Les informations dans ce chapitre dérivent l'utilisation des commandes vocales pour contrôler un téléphone mobile connecté par Bluetooth®. Pour obtenir des informations détaillées concernant l'utilisation d'un téléphone mobile connecté par Bluetooth® au système Infotainment de la voiture, voir page 260.
• Système de navigation Volvo - RTI (Road and Traffic Information System) a un manuel d'instruction propre contenant des informations détaillées pour les commandes vocales permettant de gérer le système.

La commande vocale offre un certain confort et évite la distraction du conducteur pour le

laisser se concentrer sur la conduite et porter son attention sur la route et la circulation.

Attention

Le conducteur est toujours responsable de la sécurité dans la conduite du véhicule et du respect des règles de circulation en vigueur.

Le système de commande vocale permet au conducteur d'activer certaines fonctions avec la voix sur un téléphone mobile connecté par Bluetooth ou dans le système de navigation de Volvo RTI (Road and Traffic Information System) et ainsi garder les mains sur le volant. Les commandes se font sous forme de dialogue avec des instructions prononcées par l'utilisateur et des réponses verbales du système. Le système de commande vocale utilise le même microphone que la fonction mains-libres Bluetooth (voir illustration en page 260) et les réponses du système sont émises via les haut-parleurs de la voiture.

Pour commencer

Commandes au volant.

Bouton de commande vocale

Activer le système

Avant de pouvoir utiliser la commande vocale du téléphone mobile, ce dernier doit être associé et connecté par la fonction mains-libres Bluetooth®. Si une commande téléphonique est prononcée sans aucun téléphone mobile associé, le système vous en informera. Pour de plus amples informations concernant l'association et la connexion du téléphone mobile, voir page 261.

• Appuyez sur le bouton de commande vocale (1) pour activer le système et commencez un dialogue par des commandes

Commande vocale* téléphone mobile

vocales. Le système vous présente des commandes courantes sur l'écran de la console centrale.

Pensez aux conseils suivants lors de l'utilisation du système de commande vocale :

Pour émettre une commande - parlez après la tonalité, avec une voix normale et un débit normal. - Ne parlez pas lorsque le système répond (il ne comprend pas les commandes à ce moment). - Les portes, les vitres et le toit ouvrant* de la voiture doivent être fermés. - Évitez de faire des bruits de fond dans l'habitacle.

En cas de doute sur la commande à utiliser, le conducteur peut prononcer "Aide". Le système répondra alors par différentes commandes pouvant servir dans la situation actuelle.

Les commandes vocales peuvent être désactivées en :

disant "Arrêter" ne disant rien en exerçant une longue pression sur la commande au volant pour la commande vocale - appuyant sur EXIT ou sur un autre bouton de source (MEDIA par exemple).

Fonctions d'aide à la commande vocale

• Instruction : Une fonction qui vous aide à vous familiariser avec le système et la méthode à adopter pour émettre des commandes.
• Entraînement à la voix : Une fonction qui permet au système de commande vocale d'apprendre votre voix et votre pronunciation. La fonction permet d'entrainer le système à la voix de deux utilisateurs.

Les fonctions d'aide sont accessibles en appuyant sur le bouton MY CAR sur le panneau de commande de la console centrale, puis

en tournant TUNE jusqu'aux options de menu souhaitées.

Instructions

Les instructions peuvent être lancées de deux façons différentes :

Les instructions et l'entraînement à la voix ne peuvent commencer que lorsque la voiture est en stationnement.

• Appuyez sur le bouton de commande vocale et prononcez "Instructions vocales". Activez les instructions dans le système de menu MY CAR sous Paramètres → Paramètres vocaux → Didactiel vocal. Pour une description du système de menu, voir page 147.

Les instructions sont réparties sur 3 leçons, qui prennent au total environ 5 minutes. Le système commence par la première leçon. Pour sauter une leçon et passer à la suivante, appuyez sur le bouton de commande vocale et dites "Suivante". Pour retourner à la leçon précédente, prononcez "Précédente".

Terminez les instructions avec une longue pression sur le bouton de commande vocale.

Entraînement à la voix

Le système présente un maximum de quinze phrases que vous allez devoir prononcer. L'entraînement à la voix peut être lancé dans le système de menu MY CAR sous Paramètres →

Paramètres vocaux Apprentissage vocal. Sélectionné entre Utilisateur 1 et Utilisateur 2. Pour une description du système de menu, voir page 147.

Après l'entraînement à la voix, pensez à créer votre profil d'utilisateur sous Paramètre utilisé vocal.

• Paramètres utiliser - Il est possible de créer deux profils d'utiliser. La fonction est activée dans le système de menu MY CAR sous Paramètres → Paramètres vocaux → Paramètre utilisé vocal. Sélectionnez entre Utilisateur 1 et Utilisateur 2. Pour une description du système de menu, voir page 147. Volume de voix - Régable dans le système de menu MY CAR sous Paramètres → Paramètres vocaux → Volume de commande vocale. Pour une description du système de menu, voir page 147.

Utiliser les commandes vocales

Le conducteur lance un dialogue avec les commandes vocales en appuyant sur le bouton de commande vocale (voir illustration en page 269).

Au lancement d'un dialogue, les commandes courantes apparaitront à l'écran. Les textes gris ou entre parenthèses ne font pas partie de la commande à prononcer.

Lorsque le conducteur s'est familiarisé avec le système, il peut accélérer le dialogue et passer outre certaines injunctions du système en appuyant brièvement sur le bouton de commande vocale.

Les commandes peuvent être émises de différentes façons

La commande "Téléphone appeler contact" peut être prononcée comme suit :

• "Téléphone > Appeler contact" - Dites "Téléphone", attendez la réponse du système puis continuez en disant "Appeler contact" ou
• "Téléphone appeler contact" - Dites toute la phrase comme d'un seul coup.

Commande rapide

La commande rapide du téléphone se trouve dans le système de menu MY CAR sous

Paramètres → Paramètres vocaux → Listes des commandes vocales → Commandes de téléphone et Commandes générées. Pour une description du système de menu, voir page 147.

Composer un numéro

Le système comprend les chiffres de 0 (zéro) à 9 (neuf). Ces chiffres peuvent être prononcés individuellement, par groupes de plusieurs chiffres ou pour tout le nombre. Le système ne peut pas comprendre les chiffres supérieur à 9 (neuf). Par exemple, 10 (dix) ou 11 (onze) ne seront pas pris en compte.

Exemple de dialogue pour commande vocale. Les réponses du système varient selon la situation.

L'utilisateur commence le dialogue en disant :

Téléphone > appeler numéro ou

Commencez à énoncer les chiffres (un par un : six-huit-sept, par exemple) du numéro de téléphone. Si vous pronounce plusieurs chiffres

Commande vocale* téléphone mobile

puis faites une pause, le système les répétera et vous demandera "Continuez".

Continuez à dire les chiffres. Lorsque vous avez terminé, dites simplement "Appeler".

• Vous pouvez aussi modifier le numéro en donnant la commande "Corriger" (qui supprime le dernier groupe de chiffres prononcé) ou "Supprimer" (qui supprime le numéro de téléphone).

Appels dans la liste d'appels enregistrés Le dialogue ci-dessous permet d'appeler un numéro de l'une des listes des d'appels enregistrés du téléphone mobile.

L'utilisateur commence le dialogue en disant :

Téléphone > appeler dans liste d'appels ou

Téléphone appeler dans liste d'appels

Continuez à répondre aux injunctions du système.

Appeler un contact

Le dialogue ci-dessous permet d'appeler les contacts prédéfinis du téléphone mobile.

L'utilisateur commence le dialogue en disant :

Téléphone > appeler contact

Téléphone appeler contact

Continuez à répondre aux injunctions du système.

Lorsque vous appelez un contact, n'oubliez pas que :

• S'il y a plusieurs contacts avec le même nom, ils apparaîtront sur l'écran selon des lignes numérotées. Le système vous demandera de désirer le numéro d'une ligne.
• S'il y a trop de lignes pour que la liste complète apparaisse sur l'écran, vous pouvez naviguer vers le bas de la liste en disant "Bas" (ou "Haut" pour remonter dans la liste).

Appeler messagerie vocale

Le dialogue ci-dessous permet d'appeler la messagerie vocale pour contrôler si vous avez reçu des messages. Le numéro de téléphone de votre messagerie vocale doit être enregistré dans la fonction Bluetooth®, voir page 263.

L'utilisateur commence le dialogue en disant :

Téléphone > appeler messagerie vocale ou

Téléphone appeler messagerie vocale

Continuez à répondre aux injunctions du système.

Voici comment naviguer dans les menus

Les fonctions du système Infotainment sont commandées par les menus du système. Chaque source dans le système Infotainment (RADIO, MEDIA par exemple) a un menu séparé. Pour ouvrir les menus et activer une fonction, il faut d'abord avoir sélectionné une source (RADIO/FM1 par exemple). Appuyez ensuite sur OK/MENU pour entrer dans le menu de la source sélectionnée.

Pour les dans les menus, utilisez les boutons de la console centrale ou les commandes au volant*. Chaque fonction est décrite dans sa propre section.

Commandes de la console centrale

1 RADIO 2 MEDIA 3 TEL 4 TUNE OK/MENU

Chemins de recherche

Les chemins de recherche des fonctions des menus sont indiqués dans le manuel sous la forme suivante : Paramètres audio →

Égaliseur, ce qui sous-entend que vous avez effectué les actions suivantes auparavant :

1. Sélectionnez une source en appuyant sur l'un des boutons (RADIO, MEDIA, etc.). Continuez à appuyer pour naviguer parmi les options à l'écran (FM1 par exemple), relâchez et attendez une seconde pour que la sélection soit automatiquement validée. Vous pouvez aussi tourner TUNE et valider avec OK/MENU.
2. Appuyez sur OK/MENU et tournez TUNE ou utilisez la molette* des commandes au volant jusqu'à l'option de menu souhaitée, par exemple Paramètres audio et appuyez sur OK/MENU.
3. Tournez TUNE jusqu'au sous-menu souhaité, par exemple Égaliseur et appuyez sur OK/MENU.

Menu radio

Afficher les présélections 1 Balayage

Navigation dans le menu infotainment

Paramètres audio2	Rétablit tous les paramètres FM	Menu MEDIA
Scène sonore3		Menu principal CD Audio
Égaliser4	Paramètres audio5	Menu Disc
Compensation du volume	Menu principal DAB1*/DAB2*	Lecture aléatoire
Rétablit tous les paramètres audio	Menu DAB	Balayage
	Apprentissage d'ensemble	Paramètres audio5
	Filtre PTY	Menu principal CD/DVD1 Données
Menu principal FM1/FM2	Dé族自治e PTY	Menu Disc
Menu FM
TP (information routière)	Afficher texte radio	Lecture/pause
Afficher texte radio	Afficher les pré sélections1	Arrêt
Afficher les pré sélections1	Balayage	Lecture aléatoire
Balayage	Paramètres avancés	Répéter le dossier
ParamètresInfos	Liaison DAB	Modifier sous-titres
Paramètres avancés	Bande DAB	Modifier doublage
REG	Sous-canaux	Balayage
Fréquences alternatives (AF)	Afficher le texte PTY	Paramètres audio5
EON	Rétablit tous les paramètres DAB
Définir station favorite TP	Paramètres audio5
Paramètres PTY

Navigation dans le menu infotainment

Menu Disque

Sélection vocale pour lecture audio

Paramètres avancés

Angle

code DivX® VOD

Paramètres audio 5

Menu principal IPOD4 menu ipod

Lecture aléatoire

Balayage

Paramètres audio 5

Menu principal USB4 menu USB

Lecture/pause

Arrêt

Lecture aléatoire

Répéter dossier

Choisir l'appareil USB

Modifier sous-titres

Modifier doublage

Balayage

Paramètres audio 5

Lecture aléatoire

Changer unité

Supprimer appareil Bluetooth

Balayage

Version de logiciel Bluetooth

Paramètres audio 5

Volume d'entrée AUX

Paramètres audio 5

Choisir le pays

Réorganiser les présélections

Autostore

Balayage

Paramètres audio 5

Menu déroulant 6 vidéo et TV*

Appuyez sur OK/MENU pendant la lecture d'un fichier vidéo ou la transmission d'émission de TV* pour ouvrir le menu déroulant.

Paramètres d'image

Navigation dans le menu infotainment

Menu source

Menu racine DVD8

Menu titre DVD

Menu TEL

Listedappels

Tous les appels

Appels en absence

Appels reçus

Numéros composés

Durée d'appoint

Répétoire

Rechercher

Nouveau contact

Numéros rapides

Recevoir vCard

Etat de la mémoire

Supprimer répertoire téléphonique

Changer téléphone

Supprimer appareil Bluetooth

Paramètres du téléphone

Décovrable

Son et volume

Télécharger le répertoire

Version log. Bluetooth embarquée

Options d'appel

Réponse automatique

Numéro de messagerie

Tél. désactivé

Recommandations pour la conduite 280

Ravitaillement 283

Carburant 285

Chargement 289

Conduite avec une remorque 295

Remorquage et transport. 301

Conduite économique

Anticipation, souplesse et adaptation du style de conduite à chaque situation sont autant de facteurs pour rouler plus économiquement et pour préserver l'environnement.

• Conduisez avec le rapport le plus élevé possible selon la circulation et le type de route. Un régime bas implique une consommation basse.
• Évitez de conduire avec les fenêtres ouvertes.
• Évitez les fortes accélérations inutiles et les freinages brusques.
• Videz la voiture des objets inutiles. Plus la voiture est lourde, plus la consommation de carburant est élevée. Utilisez le frein moteur pour freiner lorsque cela ne présente aucun risque pour les autres usagers.
• Les charges sur le toit et les coffres à skis entraînent une résistance à l'air plus élevée et une augmentation de la consommation de carburant. Enlevez les barres de toit si elles ne sont pas utilisées.
• Ne faites pas chauffer le moteur en le laissant tourner au ralenti. Mettez-vous plutôt en route dès que possible avec une faible charge sur le moteur. Un moteur froid con

somme plus de carburant qu'un moteur chaud.

• Les voitures avec un moteur D5 et une boîte de vitesses manuelle à 6 rapports démarrent en seconde dans des conditions normales sur sol plat.

Vous trouverez d'autres conseils et des informations complémentaires en pages 12 et 375.

Attention

Ne coupez jamais le moteur pendant la conduite, par exemple dans une descente, certains systèmes comme l'assistance de freinage ou la direction assistée seraient alors désactivés.

Conduite dans l'eau

La voiture peut rouler dans l'eau, à une profondeur maximale de 25 cm à une vitesse maximale de 10 km/h. Pour le passage d'un gué, soyez très prudent.

Lorsque vous roulez dans l'eau, conduisez lentement et n'arrêtez pas la voiture. Lorsque l'obstacle a été passé, appuyez sur la pédale de frein et assurez-vous que le freinage maximum peut être atteint. Les garnitures de frein peuvent être couvertes d'eau ou de boue par exemple, ce qui a pour effet de retarder l'entrée en action des freins.

• Nettoyez les contacteurs du réchauffeur électrique et de l'accouplement de remorque après une conduite dans l'eau ou la boue.
• Ne laissez pas la voiture avec de l'eau au-dessus des seuils car cela peut provoquer une panne électrique.

Important

Le moteur risque d'être endommagé si de l'eau pénètre dans le filtre à air.

En cas d'une profondeur supérieure à 25 cm, l'eau peut pénétrer dans la transmission. Les propriétés de graissage des huiles diminuent, ce qui entraîne la réduction de la durée de vie de ces systèmes.

En cas d'arrêt du moteur dans l'eau, n'essayez pas de redémarrer. Remorquez la voiture hors de l'eau jusqu'à un atelier. Un atelier Volvo agréé est recommandé. Risque d'avarie moteur.

Moteur, boîte de vitesses et système de refroidissement

Dans certaines conditions, par exemple sur de fortes pentes ou dans un climat chaud, le moteur et le système de refroidissement risquent de surchauffer, surtout avec de lourdes charges.

Recommandations pour la conduite

Pour obtenir des informations concernant la surchauffe lors de la conduite avec un véhicule attelé, voir page 296.

• Retirez les projecteurs supplémentaires se trouvant devant la calandre dans les régions au climat chaud.
• Si la température du système de refroidissement s'élève trop, le témoin d'avertissement du tableau de bord s'allume et le message Température moteur élevé Arrêt prudent apparait. Arrêtez-vous et laissez le moteur tourner au ralenti pendant quelques minutes pour qu'il refroidisse.
• Si le message Temp. mot. haute Arrêteur moteur ou Liqui. refl. bas Arrêteur moteur apparait, arrêtez-vous et coupez le moteur.
• En cas de surchauffe dans la boite de vitesse, une fonction de protection est activée et allume le témoin d'advertissement du tableau de bord et le message Surchauf. trans. Ralentir ou Surchauf. trans. Arrêt prudent apparait. Suivez cette recommandation et réduisez votre vitesse ou arrêtez la voiture et laissez le moteur tourner au ralenti pendant quelques minutes pour qu'il refroidisse.
• En cas de surchauffe, il se peut que la climatisation se désactive automatiquement de façon temporaire.
• Ne foupez pas le moteur immédiatement à l'arrêt de la voiture ou après un trajet à un rythme soutenu.

Il est normal que le ventilateur de refroidissement du moteur continue à tourner après l'arrêt du moteur.

Attention

Ne roulez pas avec le hayon ouvert. Des gaz d'échappement toxiques pourraient être aspirés dans la voiture par le compartiment à bagages.

Ne surchargez pas la batterie

Les fonctions électriques de la voiture déchargent plus ou moins la batterie. Évitez de laisser la clé en position II lorsque le moteur est arrêté. Utilisez plutôt la position I. La consommation électrique sera alors réduite.

Soyez attentif aux différents accessoires constituant une charge pour le système électrique. N'employez pas les fonctions qui nécessitent beaucoup de courant lorsque le moteur est à l'arrêt. Exemples de telles fonctions :

ventilateur d'habitacle - essuie-glace - système audio (volume élevé) - phares.

Si la tension de la batterie est faible, le message Batterie faible Mode economique s'affiche sur l'écran d'information. La fonction d'économie d'énergie coupe alors ou réduit certaines fonctions, par exemple le ventilateur et/ou le système audio.

Chargez la batterie en démarrant le moteur et en le laissant tourner pendant au moins 15 minutes. La batterie se charge en conduite qu'au ralenti à l'arrêt.

Avant un long trajet

• Vérifiez que le moteur fonctionne correctement et que la consommation de carburant est normale.
• Vérifiez qu'il n'y a aucune fuite (carburant, huile ou tout autre liquide).
• Vérifiez toutes les ampoules et la profondeur des sculptures des pneus.
• Le triangle de présignalisation est obligatoire dans certains pays.

Conduite en hiver

Avant l'hiver, contrôlez tout particulièrement :

• Que le liquide de refroidissement du moteur contienne au moins 50% d'antigel.

Recommandations pour la conduite

Ce mélange protège le moteur contre le gel jusqu'à environ -35 °C. Pour une meilleure protection contre le gel, il convient de ne pas mélanger différents types d'antigel.

• Le réservoir de carburant doit être bien rempli pour éviter la condensation.
• La viscosité de l'huile moteur est importante. Les huiles avec une faible viscosité (huiles fluides) facilitent le démarrage par temps froid et réduisent la consommation de carburant lorsque le moteur est froid. Pour de plus amples informations concernant les huiles appropriées, voir page 371.

Dans certains pays, la législation oblige l'utilisation de pneus d'hiver. L'utilisation de pneus à clous n'est pas autorisée dans tous les pays.

Routes glissantes

Entraînez-vous à la conduite sur route glissante dans des conditions sécurisées, afin de savoir comment réagit votre nouvelle voiture.

Important

N'utilisez pas d'huile à viscosité élevée en cas de conduite dans des conditions difficiles ou par temps chaud.

• Vérifiez l'état de la batterie et son niveau de charge. La batterie est beaucoup plus sollicitée par temps froid alors que sa capacité est diminuée par le gel. Utilisez du liquide lave-glace pour éviter la formation de glace dans le réservoir de liquide lave-glace.

Pour une meilleure adhérence, Volvo recommande d'utiliser des pneus d'hiver sur les quatre roues en cas de risque de neige ou de glace.

Ouvrir/fermer la trappe du réservoir de carburant

La trappe du réservoir de carburant est déverrouillée et ouverte grâce au bouton du panneau d'éclairage. La trappe s'ouvre lorsque vous relâchez le bouton.

La trappe du réservoir est située sur l'aileron arrière droit, ce que la flèche sur l'écran d'in-

formation près du témoin indique.

Fermez la trappe en la poussant jusqu'à ce que vous entendiez un click confirmant qu'elle est bien fermée.

Ouverture manuelle de la trappe de réservoir

La trappe du réservoir de carburant peut être ouverte à la main lorsque l'ouverture électrique depuis l'habitacle n'est pas possible.

1. Ouvrez et écartez la trappe latérale dans le compartiment à bagages (du même côté que la trappe du réservoir).
2. Écartez une partie perforée de l'isolement et cherchez un cordon vert avec une poignée.
3. Tirez doucement le câble en arrière jusqu'à ce que la trappe s'ouvre avec un clic.

Important

Tirez le câble doucement. Une force minimale est nécessaire pour libérer le loquet de la trappe.

Ouvrir/fermer le bouchon du réservoir de carburant

Le bouchon du réservoir peut être accroché à la trappe.

Avec des températures extérieures élevées, il peut se former une certaine surpression dans le réservoir. Ouvrez alors le bouchon lentement.

Après le ravitaillement, remontez le bouchon et tournez-le jusqu'à ce que vous entendiez plusieurs claquements.

Ravitaillement en carburant

Ne remplissez pas le réservoir à ras bord. Cessez le remplissage lorsque le pistolet s'arrête.

Ravitaillement

Une trop grande quantité de carburant peut entraîner un débordement par temps chaud.

Généralités concernant le carburant

N'utilisez pas de carburant dont la qualité est inférieure à celle recommandée par Volvo : la puissance du moteur et la consommation de carburant peuvent être affectées de façon négative.

Attention

Évitez d'inhaler les vapeurs de carburant et les projections de carburant dans les yeux.

Si du carburant a été projeté dans les yeux, retirez éventuellement les lentilles de contact et rincez les yeux abondamment à l'eau pendant au moins 15 minutes puis consultez un médecin.

N'ingérez jamais de carburant. Les carburants tels que l'essence, le bioéthanol et les mélanges, ainsi que le gazole, sont très toxiques et peuvent entraîner des blessures permanentes, voire la mort en cas d'ingestion. Consultez immédiatement un médecin en cas d'ingestion de carburant.

Attention

Du carburant renversé pourrait s'enflammer.

Coupez le chauffage au carburant avant de commencer le ravitaillement.

Ne portez jamais un téléphone mobile allumé pendant que vous faites le plein. La sonnerie peut entraîner la formation d'étincelles et enflammer les vapeurs de carburant pouvant déclencher un incendie et des blessures.

Important

Le mélange de différents types de carburant ou l'utilisation de carburants non-recommandés annule les garanties offertes par Volvo ainsi que les éventuels contrats d'entretien complémentaires. Valable pour tous les moteurs. NOTE: cette remarque ne concerne pas les véhicules équipés de moteurs adaptés au carburant éthanol (E85).

Des conditions météorologiques extrêmes, la conduite avec une remorque et la conduite en altitude combinées à la qualité de carburant sont des facteurs qui peuvent affecter les performances de la voiture.

Pots catalytiques

Le rôle des pots catalytiques est d'épurer les gaz d'échappement. Ils se trouvent près du moteur pour atteindre rapidement la température de service.

Ces pots catalytiques se composent d'un monolithe (céramique ou métal) avec des canaux. Les parois de ces canaux sont recouvertes d'une fine couche de platine/rhodium/palladium. Ces métaux agissant comme des catalyseurs, c'est-à-dire qu'ils accélèrent la réaction chimique sans être consommés.

D'oxygène

Le sonde lambda fait partie d'un système de régulation dont la tâche est de réduire les émissions de gaz d'échappement et d'améliorer le rendement du carburant.

Un capteur d'oxygène supervise la teneur en oxygène dans les gaz d'échappement rejetés par le moteur. La valeur résultant de l'analyse des gaz d'échappement est transmise au système électronique qui contrôle en permanence les injecteurs de carburant. Le rapport entre l'air et le carburant admis vers le moteur est ajusté en continu. Cette régulation permet d'obtenir des conditions optimales de combustion qui, avec le pot catalytique trois voies, réduisent l'émission des substances dangereuses.

Carburant

reuses (hydrocarbures, monoxyde de carbone et oxydes d'azote).

Essence

L'essence doit respecter la norme EN 228. La plupart des moteurs acceptent les indices d'octane RON 95 et 98. N'utilisez de l'essence avec indice d'octane RON 91 qu'en situation exceptionnelle.

• RON 95 peut être utilisé en conduite normale.
• RON 98 est recommandé pour une puissance maximum et une consommation minimum.

En cas de conduite par une température supérieure à +38°C, l'indice d'octane maximal possible est recommandé pour obtenir les meilleures performances et la meilleure consommation de carburant.

Important

Utilisez uniquement de l'essence sans plomb afin de ne pas endommager le catalyseur. - N'utilisez jamais un additif s'il n'a pas été recommandé par Volvo.

Le carburant doit respecter la norme EN 590 ou JIS K2204. Les moteurs Diesel sont sensibles aux impuretés comme les particules de soufre en trop grande quantité. Utilisez uniquement du gazole provenant de producteurs bien connus. Ne faites jamais le plein avec du gazole de qualité douteuse.

Le carburant Diesel peut, à basse température (-6^ à -40^), former un précipité de paraffine qui peut entraîner des difficultés au démarrage. Les grandes compagnies pétrolières produisent également un gazole spécial à utiliser lorsque la température extérieure est proche du gel. Ces carburants sont plus fluides à basses températures et diminuent ainsi le risque de dépôt de paraffine.

Le risque de condensation dans le réservoir diminue si ce dernier est toujours bien rempli. Lors du remplissage, veillez à ce que l'espace autour du tuyau de remplissage soit propre. Évitez toute projection sur la peinture. En cas de souillure, lavez avec un peu d'eau et de savon.

Important

Seul du carburant répondant aux normes européennes sur le Diesel doit être utilisé. La teneur maximale en soufre est de 50 ppm.

Important

Carburants apparentés au diesel à ne pas employer :

Additifs spéciaux - Fuel diesel marin - Mazout EMC (ester méthylique d'huile de colza) et huile végétale.

Ces carburants ne satisfont pas aux exigences des recommandations de Volvo et entraînent une augmentation de l'usure et des dommages au moteur qui ne sont pas couverts par les garanties Volvo.

Panne de carburant

La conception du système d'alimentation en carburant d'un moteur Diesel implique qu'une purge en atelier peut être nécessaire pour un redémarrage après une panne sèche.

Carburant

Après un arrêt du moteur en raison d'une panne d'essence, le système d'alimentation en carburant a besoin d'un court instant pour effectuer un contrôle. Procédez donc comme suit avant de démarrer le moteur, après avoir rempli le réservoir de gazole :

1. Insérez la télécommande dans le contacteur d'allumage et enforcez-la jusqu'en butée (voir page 84).
2. Appuyez sur le bouton START sans enforcer ni la pédale de frein ni la pédale d'embrayage.
3. Attendez environ 1 minute.
4. Pour démarrer le moteur : Enforcez la pédale de frein et/ou la pédale d'embrayage et appuyez sur le bouton START une nouvelle fois.

Purge de l'eau de condensation dans le filtre à carburant

L'eau de condensation est séparée du carburant dans le filtre à carburant. La condensation peut perturber le fonctionnement du moteur.

La purge du filtre à carburant doit être exécutée aux intervalles préconisés dans le carnet d'entretien et de garantie, ou si vous soupçonnez l'utilisation d'un carburant comportant des impuretés.

Important

Certains additifs spéciaux annihilent la séparation d'eau dans le filtré à carburant.

Filtre à particules diesel (FAP)

Les voitures Diesel sont équipées d'un filtre à particules permettant une épuration des gaz encore plus efficace. Les particules des gaz d'échappement sont collectées dans le filtre pendant la conduite. Un phénomène appelé régénération a alors lieu afin de consumer les particules et de vider ainsi le filtre. Pour cela, il est nécessaire que la température de fonctionnement du moteur soit normale.

La régénération du filtre s'effectue automatiquement par intervalles de 300-900 kilomètres en fonction des conditions de conduite. La régénération prend en général 10 à 20 minutes. Si la vitesse moyenne est BASSE, elle peut prendre un peu plus de temps. Pendant la régénération, la consommation de carburant augmente l'égarement.

Régénération par temps froid

Si vous conduisiez la voiture souvent sur de courts trajets par temps froid, le moteur n'a pas le temps d'atteindre sa température de fonctionnement. Cela signifie que la régénération n'a pas lieu et que le filtre à particules Diesel ne se vide pas.

Lorsque le filtre est rempli à environ 80 % de particules, un triangle d'advertissement jaune s'allume sur le tableau de bord et le message Filtr suie plein Voir manuel apparait sur l'écran du tableau de bord.

Lancez la régénération du filtre en conduisant la voiture, sur une route de campagne ou sur autoroute de préférence, jusqu'à ce que le moteur atteigne sa température normale de fonctionnement. À partir de ce moment-là, roulez 20 minutes supplémentaires.

La puissance du moteur peut être légèrement réduite temporairement pendant la régénération.

Une fois la régénération terminée, le texte d'avertissement disparaît automatiquement.

Utilisez un chauffage de stationnement* par temps froid afin de permettre au moteur d'atteindre sa température normale de service plus rapidement.

Important

Si le filtre est totalement rempli de particules, il peut être difficile de démarrer le moteur et le filtre devient inutilisable. Le filtre devra alors très probablement être remplacé.

Consommation de carburant et émissions de dioxyde de carbone

Les valeurs de consommation de carburant peuvent être altérées si la voiture est équipée d'options supplémentaires qui modifient son poids total. Plus d'informations sur les poids sont disponibles en page 367 et dans le tableau de la page 374.

Par ailleurs, la consommation peut varier selon le type de conduite et la présence d'autres facteurs non techniques.

La consommation est supérieure et la puissance de sortie inférieure si on utilise un carburant à indice d'octane 91 RON.

Des conditions météorologiques extrêmes, la traction d'une remorque et la conduite en altitude combinées à la qualité du carburant sont des facteurs qui peuvent affecter les performances de la voiture.

Généralités concernant le chargement

La capacité de chargement dépend du poids en ordre de marche. Le poids des passagers et des accessoires montés réduit la capacité de chargement du poids équivalent. Pour plus de détails sur les poids, voir page 367.

Le hayon est ouvert grâce à un bouton sur le panneau de commande

d'éclairage ou à la télécommande, voir page 64.

Attention

Le comportement de la voiture varie selon sa charge et la répartition de la charge.

• Bloquez le chargement contre l'arrière du dossier avant.
• Placez les charges embarquant au centre du compartiment à bagages.
• Les objets lourds doivent être placés aussi bas que possible. Évitez de placer des charges lourdes sur le dossier replié.
• Protégez les bords coupants avec un matériel mou. Fixez tous les bagages avec des sangles dans les anneaux d'arrimage de charge.

Attention

N'oubliez pas que le poids à l'impact d'un objet de 20 kg est de 1000 kg lors d'une collision frontale à 50 km/h.

Attention

Dans le cas contraire, le rideau gonflable dissimulé dans le plafond ne pourrait protéger efficacement les occupants si des charges lourdes et volumineuses sont placées dans l'habitacle.

• Le chargement ne doit jamais dépasser la hauteur des dossiers.

Attention

Fixez toujours une charge. Dans le cas contraire, elle risque de pénétrer dans l'habitaté en cas de freinage brutal et de blesser les passagers.

Protégez les bords coupants et les coins saillants avec un matériel doux.

Coupez le moteur et serrez le frein de stationnement lors du chargement/déchargement d'objets longs. Autrement, la charge risque de buter contre le levier ou le sélecteur de vitesses et d'engager un rapport, ce qui pourrait entraîner le déplacement de la voiture.

Siège avant

Pour les charges très longues, il est aussi possible d'abaisser le dossier du siège passager, voir page 86.

Utilisation des barres de toit

Pour éviter d'endommager la voiture et assurer un niveau de sécurité maximal pendant la conduite, utilisez les barres de toit recommandées et conçues par Volvo.

Conformez-vous aux instructions de montage fournies avec les barres de toit.

• Contrôlez régulièrement que les barres de toit et la charge sont correctement fixés. Arrimez bien la charge à l'aide de sangles.
• Répartissez uniformément la charge sur les barres. La charge la plus lourde doit se trouver dessous.
• La prise au vent et la consommation augmentent avec la taille de la charge.
• Roulez en douceur. Évitez les accélérations brutes, les freinages trop brusques ou les virages pris trop rapidement.

Attention

Le centre de gravité et le comportement de la voiture changent selon la charge sur le toit. Pour obtenir des informations sur la charge maximale autorisée sur le toit (barres de toit et coffre de toit éventuel inclus), voir page 367.

Rabattement du dossier de la banquette arrière

Afin de faciliter le chargement dans le compartiment à bagages, il est possible de rabattre le dossier de la banquette arrière de la voiture, voir page 88.

Écrous de retenue de charge

Les ceintures de retenue de charge rabattables servent à fixer des sangles qui retiendront les charges dans le coffre à bagages.

Attention

Les objets durs, tranchants et/ou lourds simplement posés ou qui dépassent peuvent entraîner des blessures en cas de freinage violent.

Attachez toujours les objets lourds ou de grande taille avec l'une des ceintures de sécurité ou une sangle de retenue.

Dispositif de retenue pour sacs à provisions*

Dispositif de retenue pour sacs à provisions sous la trappe rabattable du plancher.

Le dispositif de retenue pour sacs à provisions maintient les sacs en place et empêche ceux-ci de se retourner et leur contenu de se répandre dans le compartiment à bagages.

1. Relevez le dispositif qui est une partie intégrante de la trappe du plancher.
2. Fixez les sacs à provisions à l'aide de la sangle et accrochez les poignées aux crochets.

Prise électrique 12 v*

Abaisssez le couvercle pour accéder à la prise électrique.

• La prise fournit du courant même lorsque la télécommande n'est pas dans le contacteur d'allumage.

Chargement

N'oubliez pas que l'utilisation de la prise de courant lorsque le moteur est à l'arrêt risque de décharger la batterie de la voiture.

Compartiment à bagages

Filet de chargement

Rangement pour les cassettes de filet de protection.

Le filet de protection qui peut être enroulé dans deux cassettes à son emplacement de rangement sous le plancher du compartiment à bagages.

Installation des cassettes

La cassette du filet de protection en deux parties se fixe sur l'arrière du dossier. La cassette la plus étroite se fixe sur le côté gauche (vue du hayon).

1. Rabattez le dossier de la banquette arrière vers l'avant, voir page 89.
2. Passez les rails de fixation de la cassette devant les ergots de fixation du dossier
3. Insérez la cassette sur les ergots de fixation 2
4. Rabattez le dossier en avant et verrouillez-le.
5. La dépose des cassettes s'effectue dans l'ordre inverse.

Utilisation du filet de protection

Sortez le filet des cassettes, il se verrouille automatiquement après environ 1 minute si le dossier de la banquette arrêté est relevé.

Tirez la partie droite du filet des cassettes. Enfilez la tige dans la fixation du côté droit et poussez-la vers l'avant - elle se verrouille en émettant un clic. 3 Sortez la partie téléscopique de la tige et encliquetez-la de l'autre côté. Tirez le filet gauche et accrochez-le à la tige.

• Procédez dans l'ordre inverse pour les ranger.

Le filet peut également être utilisé lorsque le dossier de la banquette arrêté est rabattu en avant.

Dépose des cassettes du filet

1. Enroulez les filets de protection dans les cassettes selon la procédure inverse à celle décrite dans le chapitre "Utilisation du filtre de protection".
2. Rabattez tout le dossier vers l'avant.
3. Faites coulisser les cassettes vers l'extérieur jusqu'à ce qu'elles se libèrent des rails de fixation.

Rangez les cassettes dans leur emplacement, sous le plancher du compartiment à bagages.

Attention

Toute charge placée dans le compartiment à bagages doit être correctement arrimée, même avec un filet de chargement correctement monté.

Filet de protection combiné au cache-bagages

Sangles pour tirer le filet.

Le filet de protection peut aussi être déroulé depuis la banquette arrêté si le cache-bagages est déroulé.

Suivez la procédure du chapitre "Utilisation du filet de protection". Les sangles sont placées au niveau des flèches.

Grille de protection

Une grille de protection empêche la charge ou un animal de compagnie d'être projeté dans l'habitacle en cas de freinage brusque.

Rabattement vers le haut

Saisissez le bord inférieur de la grille de protection et tirez-la vers l'arrière/le haut.

Important

La grille de protection ne peut pas être levée ni abaissée lorsque le cache-bagages est installé.

Pose/dépose

La grille de protection est normalement montée en permanence dans la voiture puisqu'elle peut facilement être repliée au plafond et ainsi ne plus empêcher le chargement d'objets longs. En cas de besoin, il est possible de démonter la grille de protection et de la sortir de la voiture.

Pour plus d'informations concernant les outils nécessaires et la méthode de pose/dépose, consultez les instructions fournies dans l'emballage de la grille.

Par mesure de sécurité, la grille de protection doit toujours être fixée correctement lors de la pose.

Cache-bagages

Tirez le cache-bagages et fixez-le dans les encoches sur les montants arrêté du compartiment à bagages.

Important

La grille de protection ne peut pas être levée ni abaissée lorsque le cache-bagages est installé.

Fixation du cache-bagages

Insérez l'une des extrémités du cache-bagages dans la fixation du panneau latéral.

Insérez l'autre extrémité dans l'autre fixation.

Enclenchez les deux côtés. Un clic doit se faire entendre et les repères rouges doit disparaître.

Vérifiez que les deux extrémités sont bien verrouillées.

Dépose du cache-bagages

1. Appuyez sur l'un des boutons à une extrémité et soulevez-la.
2. Inclinez avec précaution le cache-bagages vers le haut/l'extérieur et l'autre extrémité se détachera automatiquement.

Abaissement du plateau arrêté du cache-bagages

Le plateau arrêté du cache-bagages en position enroulée dépasse dans le compartiment à bagages lorsqu'il est installé.

Tirez légèrement le plateau vers l'arrière pour le dégager des supports et abaissez-le.

Généralités

La capacité de chargement dépend du poids en ordre de marche. Le poids des passagers et des accessoires montés (crochet d'attelage par exemple) réduit la capacité de chargement du poids équivalent. Pour plus de détails sur les poids, voir page 367.

Si le crochet d'attelage a été installé par Volvo, la voiture est livrée avec l'équipement requis pour la conduite avec une remorque.

• La barre d'attelage du véhicule doit être homologuée.
• Lors d'un montage ultérieur, consultez votre réparateur Volvo pour vous assurer que votre véhicule est parfaitement équipé pour cet usage.
• Répartissez la charge dans la remorque de sorte que la charge sur le dispositif de remorquage ne dépasse pas la charge maximale sur la boule d'attelage indiquée.
• Augmentez la pression des pneus jusqu'au niveau de pleine charge. Pour l'emplacement de l'autocollant de pressions de pneu, voir page 313. Lorsque vous conduisez avec une remorque, la charge imposée au moteur est supérieure à la normale.
• Ne conduisiez jamais une voiture neuve avec une remorque lourde. Attendez d'avoir parcouru au moins 1000km.
• ellement. Rétrogradez et maintenez une vitesse moins élevée en conséquence.
• Par mesure de sécurité, ne dépassez pas la vitesse maximale autorisée pour une voiture avec remorque. Suivez la législation en vigueur pour les poids et vitesses autorisés.
• Maintenez une vitesse faible si vous tirez une remorque sur une route de montagne pendant plusieurs kilomètres.
• Évitez d'emprunter des pentes dont le degré d'inclinaison est supérieur à 12 %.

Cable de remorque

Si le connecteur électrique du crochet d'attelage de la voiture est à 13 broches et celui de la remorque est à 7 broches, un adaptateur sera nécessaire. Utilisez un câble d'adaptateur homologué par Volvo. Assurez-vous que le câble ne traine pas sur le sol.

Clignotants et feux stop sur la remorque

Si l'une des ampoules de clignotants de la remorque est grillée, le témoin de clignotant du combiné d'instruments clignotera plus rapidement et l'écran affichera le message Ampoule grillée Clignot. remor..

Si l'une des ampoules de feu stop de la remorque est grillée, le message Ampoule grillée Feu stop remor. apparaît.

Réglage de niveau

Les amortisseurs arrière maintiennent une hauteur constante quel que soit le chargement de la voiture (jusqu'à la charge maximale autorisée). Lorsque la voiture est immobile, le train arrière s'abaisse légèrement.

Poids de remorque

Pour de plus amples informations concernant les poids de remorque autorisés par Volvo, voir page 368.

Les poids mentionnés sont les poids les plus élevés autorisés par Volvo. Les règlementations nationales peuvent limiter le poids des remorques et les vitesses autorisées. Les crochets d'attelage peuvent être homologués pour une charge supérieure à celle autorisée pour la voiture.

Attention

Suivez les recommandations concernant le poids de la remorque. La remorque et la voiture pourraient être difficiles à contrôler lors des manoeuvres d'évitement et lors du freinage.

Surchauffe

Si vous tirez une remorque sur un terrain accidenté par temps chaud, il y a risque de surchauffe.

• Ne dépassez pas le régime de 4500 tr/min (3500 tr/min pour les moteurs Diesel). La température de l'huile pourrait devenir trop élevée.

Moteur Diesel 5 cyl.

• En cas de risque de surchauffe, le régime moteur optimal est compris entre 2300 et 3000 tr/min pour obtenir la meilleure circulation du liquide de refroidissement.

Surchauffe

Si vous tirez une remorque sur un terrain accidenté par temps chaud, il y a risque de surchauffe.

• Une boîte de vitesses automatique désigne le rapport optimal par rapport à la charge et au régime moteur.
• En cas de surchauffe, le témoin d'advertissement du tableau de bord s'allume et un message apparait. Suivez le conseil.

Pentes raides

• Ne bloquez pas la boîte de vitesses automatique sur un rapport supérieur à ce que le moteur peut "supporter". Il n'est pas toujours avantageux de conserver un rapport élevé et un régime bas.

Important

Consultez également les informations relatives à la conduite lente avec remorque pour les voitures équipées d'une boîte de vitesses automatique Powershift en page 123.

Stationnement en côte

1. Enfoncez la pédale de frein.
2. Serrez le frein de stationnement.
3. Placez le sélecteur de vitesses en position P.
4. Relâchez la pédale de frein.
5. Lorsque vous garez une voiture avec boîte de vitesses automatique à laquelle est accrochée une remorque, le sélecteur de vitesses doit être en position de stationnement P. Utilisez toujours le frein de stationnement. Utilisez des cales pour bloquer les roues si vous garez la voiture avec remorque dans une pente.

Démarrage en côte

1. Enlevez la pédale de frein.
2. Placez le sélecteur de vitesses en position de conduite D.
3. Desserrez le frein de stationnement.
4. Relâchez la pédale de frein et avancez.

Dispositif d'attelage

Si la voiture est équipée d'un crochet d'attelage amovible, suivez strictement les instructions de fixation de la partie amovible, voir page 298.

Attention

Si la voiture est équipée du crochet d'attelage amovible de Volvo :

• Suivez scrupuleusement les instructions de montage.
• La partie amovible doit être verrouillée avec la clé avant de prendre la route.
• Vérifiez que le témoin vert apparait dans la lucarne de contrôle.

Contrôles importants

La boule d'attelage doit être régulièrement nettoyée et lubrifiée avec de la graisse.

Conduite avec une remorque

Lorsqu'une boule avec amortisseur de vibration est utilisée, il est inutile de graisser la boule.

Rangement du crochet amovible

Emplacement de rangement du crochet.

Important

Déposez toujours le crochet d'attelage après utilisation et rangez-le dans l'emplacement prévu.

\section*{Caractéristiques}

Cotes, points de fixation (mm)

A	998
B	80
C	854
D	427
E	109
F	282
G	Longeron latéral
H	Centre de la boule

Conduite avec une remorque

Pose du crochet

1 Déposez d'abord le cache de protection en appuyant sur le loquet, puis en le tirant vers l'arrière 2.

2 Vérifiez que le mécanisme est en position déverrouillée en tournant la clé dans le sens des aiguilles d'une montre.

3 Le témoin dans la lucarne de contrôle doit être rouge.

4 Insérez et faites coulisser le crochet jusqu'à ce qu'un déclic se fasse entendre.

5 Le témoin dans la lucarne de contrôle doit être vert.

6 Tournez la clé dans le sens inverse des aiguilles d'une montre jusqu'en position de verrouillage. Retirez la clé de la serrure.

Conduite avec une remorque

7 Contrôlez que le crochet est bien fixé en le frappant vers le haut, le bas et l'arrière.

Attention

Si le crochet d'attelage n'est pas correctement attaché, détachez-le et recommencez à l'étape précédente.

Important

Graissez uniquement la boule, le reste doit être propre et sec.

Câble de sécurité.

Attention

Assurez-vous que le câble de sécurité de la remorque est attaché à la fixation correspondante.

Dépose du crochet

1 Insérez la clé et tournez-la dans le sens des aiguilles d'une montre en position déverrouillée.

Enoncez le bouton de verrouillage (1) et faites-le pivoter dans le sens inverse des aiguilles d'une montre (2) jusqu'à ce qu'un déclic se fasse entendre.

3 Continuez à tourner le bouton de verrouillage aussi loin que possible. Maintenez-le

Conduite avec une remorque

Dans cette position, tout en tirant le crochet vers l'arrière et vers le haut.

Attention

Arrimez correctement le crochet d'attelage si vous la rangez dans la voiture, voir page 297.

Poussez le cache de protection jusqu'à ce qu'il s'enclenche.

Stabilisateur de véhicule attelé - TSA

Le système TSA (Trailer Stability Assist) sert à stabiliser une voiture avec véhicule attelé dans les cas où l'équipage se met à tanguer.

La fonction TSA fait partie du système DSTC (Dynamic Stability and Traction Control), voir page 170.

Fonction

Le tangage d'un équipage peut survenir pour toutes les combinaisons voiture/véhicule attelé. Dans la plupart des cas, le tangage apparait à des vitesses élevées. Mais si le véhicule attelé est en surcharge ou si le chargement a été mal réparti (trop en arrière par exemple), il y a risque de tangage même à basse vitesse, 70-90 km/h.

Un facteur déclencheur est alors nécessaire pour provoquer le tangage, par exemple :

• La voiture et la remorque sont soudain exposées à un fort vent latéral. La voiture et la remorque roulent sur une chaussée irrégulière ou dans un trou. Coupes de volants démesurées.

Utilisation

Lorsque l'équipage se met à tanguer, il peut être difficile, voir impossible, de réduire le phénomène et l'équipage devient alors difficile à contrôler, entraînant le risque de passer dans la voie en sens de circulation opposé ou de sortir de la route.

Le système TSA surveille en permanence les mouvements (surtout latéraux) de la voiture. Si un tangage est détecté, une régulation de freinage individuelle a lieu sur les roues avant afin d'obtenir un effet de stabilisation sur l'équipage. Le plus souvent, cette intervention est

suffisante pour permettre au conducteur de reprendre le contrôle de la voiture.

Si le tangage ne diminue pas malgré la première intervention du système TSA, toutes les roues de l'équipage sont alors freinées et la puissance d'entraînement du moteur est réduite. Lorsque le tangage s'est arrêté et que l'équipage est redevenu stable, le système TSA interrompt la régulation et le conducteur reprend le contrôle complet de la voiture.

Divers

L'intervention du système TSA peut avoir lieu dans l'intervalle de vitesses 60-160 km/h.

TSA est désactivé si le conducteur désactive le mode Sport, voir page 170.

Le système TSA peut ne pas intervenir si le conducteur tente de compenser le tangage avec de grands coups de volant parce que le système TSA ne peut alors pas déterminer si c'est la remorque ou le conducteur qui cause le tangage.

Lors de l'intervention du système TSA, le symbole DSTC clignote sur l'écran d'instruments.

Remorquage

Avant de remorquer la voiture, vérifie que'elle est la vitesse maximum de remorquage autorisée.

1. Insérez la télécommande dans le contacteur d'allumage pour déverrouiller le blocage du volant et permettre de diriger la voiture, voir page 84.
2. La télécommande doit rester dans le contacteur d'allumage pendant tout le remorquage.
3. Maintenez la corde de remorquage tendue lorsque le véhicule remorqué ralentit en conservant votre pied sur la pédale de frein afin d’éviter toute secousse inutile.
4. Soyez prêt à freiner pour arrêter la voiture.

Attention

Le blocage du volant doit être déverrouillé avant de procéder au remorquage. - La télécommande doit être en position II. - Ne retirez jamais la télécommande du contacteur d'allumage pendant la conduite ou durant un remorquage.

Attention

Le servifrein et la direction assistée ne fonctionnent que lorsque le moteur tourne. La pression exercée sur la pédale de frein doit être environ cinq fois supérieure à la normale et la direction est beaucoup plus dure.

Boîte de vitesses manuelle

• Placez le levier de vitesses sur la position neutre. et desserrez le frein de stationnement.

Important

Notez que la voiture doit toujours être remorquée en marche avant.

• Une voiture avec boîte de vitesses automatique ne doit pas être remorquée à une vitesse supérieure à 80 km/h ni sur une distance supérieure à 80 km.
• Placez le sélecteur de vitesses sur la position N et desserrez le frein de stationnement.

Boîte de vitesses automatique powershift

Le modèle 2.0T pourvu d'une boite automatique Powershift ne doit pas être remorqué. En effet, le moteur doit être en marche pour assurer une lubrification suffisante de la boite de vitesses.

Important

Évitez le remorquage.

Pour évacuer la voiture d'un endroit dangereux, elle peut être remorquée sur une courte distance à basse vitesse : moins de 10 km et à une vitesse inférieure à 10 km/h. Notez que la voiture doit always être remorquée en marche avant. - Si le déplacement doit avoir lieu sur plus de 10 km, la voiture devra être transportée/dépannée en levant les roues motrices. Faites appel à un dépanneur professionnel.

• Placez le sélecteur de vitesses sur la position N et desserrez le frein de stationnement.

Aide au démarrage

Ne remorquez pas la voiture pour la force à démarrer. Si la batterie est déchargée et si

Remorquage et transport

Vous n'arrivez pas à démarrer, utilisez une batterie auxiliaire, voir page 119.

Important

Le catalyseur pourrait être endommagé si vous poussez ou remorquez la voiture pour la faire démarrer.

Élément de remorquage

L'œillet de remorquage est fixé dans un orifice filtre situé derrière un cache sur le côté droit du pare-chocs avant ou arrière.

Installation de l'anneau de remorquage

1 Sortez l'anneau de remorquage situé sous la trappe de plancher dans le compartiment à bagages. 2 Le cache du point de fixation de l'anneau de remorquage existe en deux versions qui s'ouvrent de façon différentes :

• La version munie d'une encoche s'ouvre en insérant une pièce de monnaie ou un objet similaire dans celle-ci et en forçant vers l'extérieur. Relevez complètement le cache et retirez-le.
• La seconde version est dotée d'un repère sur un côté ou un coin : Appuyez sur le repère avec un doigt tout en soulevant le côté/coin opposé avec une piece de monnaie ou un objet similaire. Le cache pivote selon son axe central et peut ensuite être retirée.

Vissez l'élingue de remorquage jusqu'à la bride. Serrez fermement l'élingue avec la clé à écrou de roue par exemple.

Après utilisation, l'étrier de remorquage doit être dévissé et remis à sa place.

Terminez en replaçant le cache sur le pare-chocs.

Important

L'élect de remorquage ne doit être utilisé qu'en cas de remorquage sur route et non pour un dépannage, après une sortie de route par exemple. Appelez les services de secours pour obtenir de l'aide dans ce type de situation.

Sur certaines voitures avec crochet d'attelage, l'élingue de remorquage ne peut pas être montée sur la fixation arrière. Attachez alors la corde au crochet d'attelage.

Pour cette raison, il est conseillé de toujours conserver le crochet amovible dans la voiture.

Remorquage et transport

Remorquage

Appelez les services de secours pour obtenir de l'aide dans ce type de situation.

Important

Notez que la voiture doit toujours être remorquée en marche avant.

• Les voitures à quatre roues motrices (AWD) dont le train avant est soulevé ne doit pas être dépannées à plus de 70 km/h. Elle ne doit pas parcourir plus de 50 km ainsi.

Généralités 306

Remplacement d'une roue 310

Pression des pneumatiques 313

Triangle de présignalisation et trousse de premier secours* 314

Surveillance de la pression des pneus (TPMS)* 315

Réparation provisoire de crevaison (TMK) 317

ROUES ET PNEUS

Propriétés de conduite

Les pneus ont une grande influence sur la tenue de route de votre voiture. Le type, les dimensions et la pression des pneus influent grandement sur les performances de la voiture.

Sens de rotation

La flèche indique le sens de rotation du pneumatique.

Les pneus unidirectionnels comportent une flèche indiquant le sens de rotation correct. Les pneus doivent conserver le même sens de rotation durant toute leur durée de vie. Les pneus ne doivent être permutes que de l'avant vers l'arrière, jamais du côté gauche au côté droit et vice-versa. Des pneus montés à l'envers réduisent le freinage et la capacité d'adhérence sur l'eau et la neige fondue.

Les pneus représentant la bande de roulement la moins usée doit toujours être montés à l'arrière (pour réduire le risque de dérapage du train arrière).

Veillez à conserver le même type, la même dimension et si possible la même marque pour les deux paires de roues.

Conformez-vous aux pressions de pneus recommandées, elles sont mentionnées sur le tableau des pressions de pneu, voir page 377.

Durée d'utilisation du pneu

Tous les pneus de plus de 6 ans doivent être contrôlés par un spécialiste, même s'ils semblent intacts. Les pneus vieillissent et se dégradent même s'ils ne sont utilisés que rarement ou jamais. Leur fonction peut en être affectée. Cela concerne tous les pneus conservés pour un usage ultérieur. Des fissures et des changements de couleur sont des signes extérieurs indiquant que le pneu ne peut pas être utilisé.

Pneus neufs

Les pneus ont une durée de vie limitée. Au bout de quelques années, ils commencent à durcir et leur capacité d'adhésion diminue. Dans la mesure du possible, faites monter des pneus de remplacement neufs ayant été stockés le moins longtemps possible. Ceci est particulièrement important pour les pneus d'hiver. Les derniers chiffres indiquent la semaine et l'année de fabrication. Il s'agit du marquage DOT (Department of Transportation) du pneu, composé de quatre chiffres (par exemple 1510). Cela signifie que le pneu de l'illustration a été fabriqué en 2010, semaine 15.

Pneus d'été et pneus d'hiver

Lorsque vous passez des pneus d'été aux pneus d'hiver, repérez toujours le côté ou la

Généralités

roue était montée (G pour gauche, D pour droite).

Usure et entretien

Une pression de pneu correcte entraîne une usure plus régulière, voir page 313. Le type de conduite, la pression des pneus, les conditions météorologiques et l'état de la chaussée sont des facteurs qui contribuent à la rapidité du vieillissement et de l'usure des pneus. Pour éviter les irrégularités dans la profondeur de la sculpture et l'apparition de rainure d'usure, il est possible de permuter les roues avant et arrière. La première permutation est conseillée à environ 5 000 km puis les suivantes à intervalles de 10 000 km. Volvo vous recommande de contacter un atelier Volvo agréé en cas d'incertitude sur la profondeur de la sculpture. S'il existe déjà une grande différence dans l'usure (> 1 mm de différence dans la profondeur de sculpture) entre les pneus, les pneus les moins usés doivent être montés à l'arrière. Un dérapage des roues avant est souvent plus facilement contrôlé qu'un dérapage des roues arrière. Un dérapage des roues avant n'empêche pas la voiture de continuer tout droit alors qu'un dérapage des roues arrière envoie la voiture vers le côté entraînant une perte totale du contrôle de la voiture. Il est donc important que les roues arrière ne perdent jamais leur adhérence avant les roues avant.

Stockez vos pneus suspendus ou couchés, mais jamais ABOUT.

Attention

Un pneu endommagé peut entraîner la perte de contrôle de la voiture.

Pneus dotés de témoins d'usure Indicateur d'usure.

Les témoins d'usure ont la forme de petits pavés étroits intégrés dans la sculpture de la bande de roulement. L'acronyme TWI (Tread Wear Indicator) est estampé sur le flanc du pneu. Lorsque l'usure des pneus est telle que la profondeur de la sculpture de la bande de roulement n'est plus que de 1,6 mm, les témoins sont au niveau de la sculpture. Faites monter des pneus neufs immédiatement. N'oubliez pas qu'un pneu usé présente un taux

d'adhésion très faible sur route mouillée ou enneigée.

Important

Serrez les boulons de roue à 140 Nm. Un serrage trop fort peut endommager l'assemblage visse.

Seules les jantes testées et agréées par Volvo (et de la gamme originale Volvo) peuvent être montées sur votre voiture. Vérifiez le couple de serrage des écrous à l'aide d'une clé dynamométrique.

Boulon de roue bloquant

Les écrous de roue bloquants* peuvent être utilisés aussi bien sur les jantes en aluminium que les jantes en acier. Il existe un emplacement pour la douille des boulons de roue de blocage sous le plancher du coffre à bagages.

Généralités

Outillage

Sous le plancher du coffre à bagages se trouve l'élect de remorquage, le cric et la clé à boulon de roue. Il y a également la place pour la douille des boulons de roue de blocage.

Cric

La vis du cric doit toujours être correctement GRAISSÉ.

Après utilisation des outils et du cric*, il convient de les ranger correctement. Le cric doit être rangé correctement pour qu'il ait assez de place.

Important

Lorsqu'ils ne sont pas utilisés, les outils et le cric* doivent être rangés aux emplacements prévus dans le compartiment à bagages de la voiture.

Pneus d'hiver

Volvo recommande les pneus d'hiver de certaines dimensions. Les dimensions des pneumatiques dépendent du moteur. Utilisez des pneus d'hiver corrects sur les quatre roues.

Volvo recommande de demander conseil à un revendeur Volvo pour décider des jantes et du type de pneu à sélectionner.

Pneus cloutés

Les pneus cloutés doivent être rodés sur une distance de 500 à 1000 kilomètres de façon à ce que les clous se positionnent correctement dans la gomme. Cela permet d'allonger la durée de vie des pneus et des clous en particulier.

Les réglementations concernant l'utilisation des pneus cloutés varient d'un pays à l'autre.

Profondeur de la sculpture

Les pneus sont davantage sollicités en hiver qu'en été (routes recouvertes de glace ou de neige et basses températures). Volvo recommande donc une profondeur de sculpture minimum de 4 mm sur les pneus d'hiver.

Utilisation de chaînes à neige

Les chaînes à neige doivent uniquement être montées sur le train avant (même pour les voitures à transmission intégrale).

Ne dépassez jamais 50 km/h avec des chaînes à neige. Évitez de conduire sur des routes en terre, l'usure des pneus et des chaînes étant très rapide.

Attention

Utilisez des chaînes à neige Volvo ou des chaînes équivalentes adaptées au mode de votre voiture, aux dimensions des pneumatiques et des jantes. En cas de doute, Volvo recommande de demander conseil à un atelier Volvo/agréé. Des chaînes à neige incorrectes peuvent provoquer des dommages importants à votre voiture et entraîner un accident.

Caracteristiques

La voiture est homologuée en son entier. Cela implique que certaines combinaisons de roues et de pneus soient homologuées. Pour les combinaisons autorisées, voir page 377

Dimensions de roue (jante)

Les roues (jantes) ont une désignation des dimensions, par exemple : 7Jx16x50.

7	Largeur de jante en pôues
J	Profil de joue de jante
16	Diamètre de la jante en pôues
50	Décalage en mm (distance depuis le centre de la roue à la surface de contact de la roue sur le moyeu)

Dimensions de pneus

Tous les pneus comportent des indications de dimensions. Exemple de désignation : 215/55R16 97W.

215	Largeur du pneau (mm)
55	Rapport entre la hauteur du flanc du pneau et sa largeur (%)
R	Pneau radial
16	Diamètre de la jante en pouces (")

97	Code pour la charge maximale autorisée sur les pneus, indice de charge (LI)
W	Code de vitesse maximale autorisée, catégorie de vitesse (SS). (dans le cas present, 270 km/h).

Indice de charge

Chaque pneu a une certaine capacité à supporter une charge appelée indices de charge (LI). Le poids de la voiture détermine la capacité de charge requise pour les pneus. Les indices les plus bas autorisés sont indiqués dans le tableau, voir page 377.

Catégories de vitesse

Chaque pneu supporte une certaine vitesse maximale, une catégorie de vitesse (Speed Symbol; SS).

La catégorie de vitesse des pneus doit correspondre au moins à la vitesse maximale de la voiture. Les catégories de vitesse les plus basses autorisées sont indiquées dans le tableau, voir page 377.

Les seules exceptions à ces règles sont les pneumatiques d'hiver (avec ou sans clous) pour lesquels des catégories de vitesses plus basses peuvent être utilisées. Si un tel pneu est choisi, la voiture ne doit être conduite à une vitesse supérieure à la catégorie (par ex. la

classe Q autorise une vitesse maximale de 160 km/h.

C'est l'état de la route qui détermine la vitesse à laquelle vous pouvez rouler avec la voiture et non la catégorie de vitesse des pneus.

Les valeurs indiquées dans le tableau concernent la vitesse maximale d'utilisation.

Q	160 km/h (utilisé uniquement pour pneus d'hiver)
T	190 km/h
H	210 km/h
V	240 km/h
W	270 km/h
Y	300 km/h

Attention

La voiture doit être équipée de pneus qui ont un indice de charge (LI) et une classe de vitesse (SS) égaux ou supérieurs aux indications. L'utilisation d'un pneu avec un indice de charge ou une classe de vitesse trop bas peut entraîner une surchauffe.

Dépose

Placez le triangle de présignalisation, voir page 314 si une roue doit être changée dans un endroit exposé à la circulation. Veillez à ce que la voiture et le cric soient sur un sol horizontal et plan.

1. Serrez le frein de stationnement et engagez la marche arrière ou la position P si la voiture a une boîte de vitesses automatique.

Attention

Vérifiez que le cric n'est pas endommagé, que les filets sont correctement graissés et qu'il n'y a pas de poussière.

Volvo recommande de n'utiliser que le cric* fourni avec la voiture (voir l'autocollant concerné).

L'autocollant indique aussi la capacité maximale de levage du cric à la hauteur de levage la plus basse.

1. iment à bagages. Si vous utilisez un autre cric, voir page 324.
2. Les voitures équipées de jantes en tôle ont des enjoliveurs amovibles. Utilisez l'outil de dépose pour démonter les enjoliveurs, le cas échéant. Les enjoliveurs peuvent aussi être déposés à la main.

1. Calez les roues restant au sol, à l'avant et à l'arrière. Utilisez par exemple des cales en bois ou de grosses pierres.
2. Vissez l'écrou de remorquage avec la clé à écrou de roue* jusqu'en butée comme sur l'illustration ci-dessous.

Important

L'élect de remorquage doit être vissé à fond sur la clé à boulon de roue.

1. Desserrez les boulons de roue de 12 à 1 tour à l'aide de la clé à écrous de roue.

Attention

Ne placez jamais aucun élément entre le sol et le cric ni entre la fixation du cric et le cric lui-même.

1. Il existe deux points de levage de chaque côté de la voiture. Il y a une encoche près de chaque fixation sous le cache en plastique

Remplacement d'une roue

Technique. Descendez le pied du cric de sorte qu'il appuie à plat sur le sol.

Important

Le sol doit être ferme, plat et lisse.

1. Soulevez la voiture de sorte que la roue quitte le sol. Retirez les boulons de roue, puis retirez la roue.

Pour la pose

1. Nettoyez les surfaces de contact entre la roue et le moyeu.
2. Placez la roue. Vissez fermement les boulons de roue.
3. Abaissez la voiture de sorte que la roue ne puisse tourner.

1. Serrez fermement les boulons de roue en croix et de manière alternée. Il est important que les boulons de roue soient correctement serrés. Serrez à 140 Nm. Vérifiez le couple de serrage des écrous à l'aide d'une clé dynamométrique.
2. Remettez les enjoliveurs.

L'encoche prévue pour la valve sur l'enjoliveur doit être placée en face de la valve sur la jante lors de la pose.

Attention

Ne vous placez jamais sous la voiture lorsque celle-ci est placée sur un cric.

Ne laissez jamais de passagers dans la voiture lorsque celle-ci est placée sur un cric.

Garez la voiture de manière à ce qu'elle (ou une barrière, de préférence) se trouve entre les passagers et la route.

Roue de secours

La roue de secours* est fournie dans un sac qui doit être arrimé dans le coffre à bagages pendant la conduite. Des informations détaillées sont fournies avec la roue de secours. Lisez les instructions accompagnant le sac pour la roue.

La roue de secours (Temporary spare) n'est conçue que pour une utilisation provisoire et doit être remplacée dès que possible par une roue ordinaire. Pendant la conduite avec une roue de secours, le comportement de la voiture peut être différent. La roue de secours est plus petite qu'une roue ordinaire. La garde au sol de la voiture s'en trouve modifiée. Faites attention aux bords de trottoir élevés et ne lavez pas la voiture en station. Si la roue de secours est montée sur l'essieu avant, vous ne pourrez pas monter de chaînes à neige. Sur les voitures à quatre roues motrices, l'entraînement de l'essieu arrêté peut être désactivé. La roue de

Remplacement d'une roue

La roue de secours ne doit pas être réparée. La pression de pneu de la roue de secours est indiquée dans le tableau de pressions de pneu, voir page 377.

Important

La vitesse maximale autorisée avec une roue de secours est de 80 km/h

Important

Il ne faut jamais conduire la voiture avec plus d'une roue de secours de type "Temporary spare" en même temps.

Pour sortir la roue de secours:

1. Détachez les sangles, sortez la roue de secours du coffre à bagages et de son sac.
2. Relevez le plancher du compartiment à bagages.
3. Sortez les outils et le cric du bloc d'outils.

La roue crevée doit être placée dans le sac et fixée avec la sangle. Veuillez suivre minutieusement les instructions dans le manuel du sac de la roue de secours pour le remontage.

Pression des pneumatiques

Pression pneus

L'autocollant de pressions de pneu sur l'intérieur du montant de porte du côté conducteur (entre les portes avant et arrière) indique quelle pression les pneus doivent avoir à différentes conditions de charge et de vitesse. La pression correcte est aussi indiquée dans le tableau de pressions de pneu, voir page 377.

• Pression de pneu pour la dimension de pneu recommandée de la voiture
• Pression ECO

Les variations de température modifient la pression des pneus.

Économie de carburant, pression ECO

Pour les vitesses inférieures à 160 km/h, la pression de pneu ordinaire (pour pleine charge ou charge légère) est recommandée afin d'obtenir la consommation de carburant la plus basse.

Contrôler la pression des pneumatiques

La pression des pneus doit être contrôlée tous les mois.

La pression doit être contrôlée lorsque les pneus sont froids. Un pneu froid est un pneu dont la température est identique à celle de l'air ambiant. Après quelques kilomètres, les pneus chauffent et leur pression augmente.

Une pression de pneus trop élevée augmente la consommation de carburant et réduit la durée de vie des pneus ainsi que l'adhérence de la voiture. La conduite avec des pneus sous-gonflés entraîne la surchauffe des pneus qui peuvent alors être endommagés. La pression de pneu agit sur le comportement, le bruit du à la chaussée et le contrôle de la voiture.

La pression de pneu baisse avec le temps. Ce phénomène est normal. La pression de pneu varie aussi en fonction de la température ambiantе.

Triangle de présignalisation et trousse de premier secours*

Triangle de présignalisation

1 Soulevez la trappe du plancher et sortez le triangle de présignalisation. 2 Sortez le triangle de présignalisation de son étui, dépliez-le et assemblez les deux extrémités. 3 Déployez les pieds du triangle de présignalisation.

Respectez la réglementation concernant l'utilisation du triangle de présignalisation. Placez le triangle de présignalisation en tenant compte de la circulation pour CHOISIR l'emplacement.

Veillez à ce que le triangle de présignalisation, avec son étui, soit bien en place dans le compartiment à bagages après utilisation.

Si le verrouillage privé est activé, ni le hayon ni les compartments du plancher ne peuvent être ouverts, voir page 54.

Trousse de premier secours

Une sacque contenant un équipement de premier secours est placée sous le plancher du compartiment à bagages.

Généralités

TPMS (Tyre Pressure Monitoring System)* informe le conducteur lorsque la pression est trop basse dans un ou plusieurs pneus. Il utilise des capteurs placés dans les valves de chaque pneu. Lorsque la voiture roule à environ 40 km/h, le système relève la pression des pneus. Si la pression est trop BASSE, le témoin d'alerte U s'allume sur le panneau d'instruments et un message apparait sur l'écran.

Vérifiez toujours le système après un changement de roue pour vous assurer que la ou les roues de remplacement sont compatibles avec le système.

Pour de plus amples informations concernant la pression des pneus, voir page 377.

Le système ne remplace pas l'entretien ordinaire des pneus.

Important

Si une panne survient dans le système de pression de pneu, le témoin d'avertissement du panneau d'instruments s'allume et un message apparait. Les raisons peuvent être différentes : lors de la pose d'une roue qui n'est pas munie d'un capteur compatible avec le système de surveillance de pression de pneus Volvo par exemple.

Ajuster le système de surveillance de la pression des pneus

La surveillance de la pression des pneus est ajustée pour suivre les recommendations de pression de Volvo, par exemple lorsqu'on diminue avec une lourde charge.

Le moteur doit être à l'arrêt lors du calibrage des pneus.

Les réglages sont effectués avec la commande de la console centrale, voir page 148.

1. Gonflez les pneus à la pression souhaitée et sélectionnez la position I ou II.
2. Sélectionnez le système de menu MY CAR pour ouvrir les menus jusqu'à Paramètres → Pression de pneu
3. Sélectionnez Calibrer pression pneus.
4. Appuyez sur OK.
5. Démarrez la voiture et roulez pendant au moins 1 minute à une vitesse supérieure à 40 km/h et vérifiez que le message disparaît.

Le calibrage est terminé.

Remédier à une faible pression de pneu

Si un message indiquant une basse pression de pneu apparait à l'écran :

1. Contrôlez la pression des quatre pneus.
2. Gonflez le(s) pneu(s) jusqu'à la bonne pression.
3. Roulez pendant au moins 1 minute à une vitesse supérieure à 40km / h et vérifie que le message disparaît.

Désactiver/activer le système de surveillance de la pression des pneus

Le moteur doit être à l'arrêt lors de l'activation/la désactivation du système de surveillance de la pression de pneus.

Les réglages sont effectifs avec la commande de la console centrale, voir page 148.

1. Tournez la clé en position I ou II.
2. Sélectionnez le système de menu MY CAR pour ouvrir les menus jusqu'à Paramètres du véhicule Pression de pneu
3. Sélectionnez Système de pression pneus et appuyez sur OK.

Surveillance de la pression des pneus (TPMS)*

Un X apparait à l'écran si le système est activé. Il disparait si le système est désactivé.

Seules les roues installées en usine ont des valves équipées de capteurs TPMS.

• En cas d'utilisation d'une roue sans capteur TPMS, le message Syst. press. pneus Répar. demandée apparaitra à chaque fois que la voiture roule à plus de 40 km/h pendant plus de 10 minutes.
• Volvo recommande l'installation de capteurs TPMS sur toutes les roues de la voiture. Volvo déconseille le transfert de capteurs d'une roue à l'autre.

Ce type de pneu possède un flanc renforcé spécial qui permet, dans une certaine mesure, de continuer à rouler même si le pneu a perdu un peu de sa pression. Ces pneus sont montés sur des jantes particulières. (Il est aussi possible de monter des pneus ordinaires sur ces jantes).

Si la pression d'un pneu SST baisse, le témoin TPMS jaune s'allume sur le tableau de bord et un message apparait à l'écran. Si cela arrive, ne roulez pas à plus de 80 km/h. Le pneu devra être remplacé au plus vite.

Conduisez prudemment : dans certains cas, il est difficile de déceler de quel pneu il s'agit. Pour déterminer quel pneu devra être réparé, contrôlez les quatre pneus.

Attention

Seules des personnes spécialement formées peuvent monter des pneus SST.

Les pneus SST ne peuvent être montés qu'avec le système TPMS.

Après l'apparition d'un message indiquant une basse pression de pneu, ne roulez pas à plus de 80 km/h

La distance maximale à parcourir avant de changer de pneu est de 80 km.

Évitez de conduire brusquement (virage ou freinage brusque par exemple).

Les pneus SST doivent être remplacés s'ils sont endommagés ou crevés.

Attention

Lorsque vous gonflez un pneu équipé du système TPMS, maintenez l'embouchure de la pompe bien droite pour ne pas endommager la valve.

Pneus utilisables après une crevaison*

Si la voiture est munie de pneus Self Supporting run flat Tires (SST)*, elle comporte également le système TPMS.

Réparation provisoire de crevaison (TMK)

Généralités

Le kit de réparation provisoire de crevaison (TMK; Temporary Mobility Kit) permet de réparer une crevaison ou de contrôler et ajuster la pression de pneu. Il se compose d'un compresseur et d'un réservoir avec du liquide d'étanchéité. Le kit sert pour une réparation provisoire. Le flacon de liquide d'étanchéité doit être remplacé avant la date de péremption et après utilisation.

Le liquide d'étanchéité est efficace sur les pneus dont la crevaison est située sur la bande de roulement.

Le kit de réparation de crevaison est conçu uniquement pour une crevaison dans la bande de roulement du pneu.

La capacité du kit de réparation de crevaison à colmater une crevaison dans le flanc du pneu est limitée. N'essayez pas de colmater un pneu représentant des entailles, des fissures ou des dommages similaires.

Les prises 12V pour raccordement au compresseur se trouvent dans la console avant, au niveau de la banquette arrière et dans le compartiment à bagages. Choisissez la prise la plus proche du pneu endommagé.

Emplacement du kit de réparation provisoire de crevaison

Placez le triangle de présignalisation si vous nevez remplacer une roue dans un endroit exposé à la circulation. Le kit de réparation de crevaison se trouve sous le plancher du compartiment à bagages, voir page 314.

Attention

Ne conduisez pas à plus de 80 km/h après avoir utilisé le kit de réparation provisoire de crevaison. Volvo recommande de consulter un atelier Volvo agréé pour faire inspecter le pneu colmaté (distance maximale : 200 km). Le personnel pourra alors déterminer si le pneu peut être réparé ou s'il doit être remplacé.

Vue d'ensemble

1 Autocollant, vitesse maximale autorisée 2 Interrupteur 3 Câble 4 Porto-bouteilles (couvercle orange) 5 Couvercle de protection

Réparation provisoire de crevaison (TMK)

6 Réducteur de pression 7 Flexible pneumatique 3 Flacon de liquide d'étanchéité 9 Manomètre

Colmatage d'un pneu crevé

Pour de plus amples informations concernant les fonctions des pièces, reportez-vous à l'illustration précédente.

1. Ouvrez le couvercle du kit de réparation provisoire de crevaison.
2. Prenez l'étiquette autocollante indiquant la vitesse maximale autorisée et fixez-la sur le volant.

Attention

Le liquide d'étanchéité peut irriter la peau. En cas de contact avec la peau, lavez immédiatement à l'eau et au savon.

1. Vérifiez que l'interrupteur est en position 0 et sortez le câble et le flexible pneumatique.

Ne brisez pas le sceau du flacon avant utilisation. Le sceau se brise automatiquement lors du vissage du flacon.

1. Dévissez le couvercle orange et le bouchon du flacon.
2. Vissez le flacon sur le support.

Attention

Ne dévissez pas le flacon, il est muni d'une sécurité pour éviter les fuites.

1. Dévissez le capuchon de valve de la roue et vissez à fond le raccord du flexible sur le filtre de la valve.
2. Branchez le câble à la prise 12 V et démarrez la voiture.

Attention

Ne laissez aucun enfant seul dans la voiture si le moteur tourne.

1. Placez l'interrupteur en position I.

Attention

Ne restez jamais à côté d'un pneu pendant que le compresseur le gonfle. Si des craquelures ou des irrégularités apparaissent, arrêtez immédiatement le compresseur. Ne continuez pas votre route. Il est recommandé de contacter un atelier spécialisé dans la réparation des pneus.

Lorsque le compresseur est activé, la pression peut atteindre jusqu'à 6 bars mais elle baisse après environ 30 secondes.

1. Remplissez le pneu pendant 7 minutes.

Important

Risque de surchauffe. Le compresseur ne doit pas fonctionner plus de 10 minutes.

1. Arrêtez le compresseur pour contrôler la pression sur le manomètre. La pression

La pression minimale est 1,8 bar et la pression maximale est 3,5 bars. (Si la pression du pneu est trop élevée, dégonflez avec le réducteur de pression.)

Attention

Si la pression est inférieure à 1,8 bar, le trou dans le pneu est trop gros. Ne continuez pas votre route. Il est recommandé de contacter un atelier spécialisé dans la réparation des pneus.

1. Arrêtez le compresseur et débranchez le câble de la prise 12 V.
2. Déconnectez le flexible de la valve du pneu et remettez le bouchon en place.
3. Roulez dès que possible sur environ 3 km à une vitesse maximale de 80 km/h afin que le liquide d'étanchéité fasse son effet dans le pneu.

Contrôlez ensuite la réparation et la pression

1. Reconnectez l'équipement.
2. Relevez la pression du pneu sur le manomètre.

Si elle est inférieure à 1,3 bar, l'étanchéité du pneu n'est pas suffisante. Ne

continuez pas votre route. Contactez un atelier spécialisé dans la réparation des pneus.

• Si la pression du pneu est supérieure à 1,3 bar, le pneu doit être gonflé pour atteindre la pression indiquée dans le tableau de pression des pneus, voir page 377 (1 bar = 100 kPa). Si la pression du pneu est trop élevée, dégonflez avec le réducteur de pression.

Attention

Ne dévissez pas le flacon, il est muni d'une sécurité pour éviter les fuites.

1. Vérifiez que le compresseur est désactivé. Débranchez le flexible pneumatique et le câble. Replacez le capuchon de valve.

Le flacon de produit d'étanchéité et le flexible doivent être remplacés après utilisation. Volvo recommande de confier ces remplacements à un atelier Volvo agréé.

Attention

Contrôlez la pression de pneu régulièrement.

Réparation provisoire de crevaison (TMK)

Volvo recommande de vous rendre à l'atelier Volvo agréé le plus proche pour remplacer/réparer le pneu endommagé. Informez l'atelier que le pneu contient du liquide d'étanchéité.

Attention

Ne conduisez pas à plus de 80 km/h après avoir utilisé le kit de réparation provisoire de crevaison. Volvo recommande de consulter un atelier Volvo agréé pour faire inspecter le pneu colmaté (distance maximale : 200 km). Le personnel pourra alors déterminer si le pneu peut être réparé ou s'il doit être remplacé.

Gonflage de pneu

Les pneus d'origine de la voiture peuvent être gonflés avec le compresseur.

1. Le compresseur doit être éteint. Veillez à ce que l'interrupteur se trouve en position 0 et sortez le câble et le flexible pneumatique.
2. Dévissez le capuchon de valve de la roue et vissez à fond le raccord du flexible sur le filtre de la valve.

Attention

L'inhalation de gaz d'échappement peut être fatale. Ne laisser que jamais le moteur tourner dans des endroits fermés ou ne disposant pas d'une ventilation suffisante.

Attention

Ne laissez aucun enfant seul dans la voiture si le moteur tourne.

1. Branchez le câble à l'une des prises 12 V de la voiture et démarrez le moteur.
2. Démarrez le compresseur en plaçant l'interrupteur en position I.

Important

Risque de surchauffe. Le compresseur ne doit pas fonctionner plus de 10 minutes.

1. Gonflez le pneu à la pression indiquée sur le tableau de pression de pneu, voir page 377. (Dégonflez avec le réducteur de pression si la pression est trop élevée.)
2. Arrêtez le compresseur. Débranchez le flexible pneumatique et le câble.
3. Remplacez le capuchon de valve.

Remplacement du flacon de produit d'étanchéité

Remplacez le flacon si la date de péremption est dépassée. Traitez l'ancien flacon comme un déchet dangereux pour l'environnement.

Attention

Le flacon contient du latex à base d'éthanol 1,2 et de caoutchouc naturel brut.

Danger en cas d'ingestion. Peut provoquer des réactions allergiques en cas de contact cutané.

Évitez tout contact avec la peau et les yeux. À conserver hors de portée des enfants.

---

Compartiment moteur. 324

Ampoules 332

Balai d'essuie-glace et liquide lave-glace 338

Batterie. 340

Fusibles 344

Soins à la voiture 355

Programme d'entretien volvo

Afin de conserver le haut niveau de sécurité routière, de fonctionnement et la fiabilité de la voiture, il convient de respecter le programme d'entretien indiqué dans le carnet d'entretien et de garantie. Volvo recommande de confier l'entretien et les réparations à un atelier Volvo agréé. Les ateliers Volvo agréés disposent en effet du personnel, des outils spéciaux et de la documentation technique leur permettant de garantir un service de la plus haute qualité.

Important

Pour que la garantie de Volvo soit valable, il est important que vous suiviez les instructions du carnet d'entretien et de garantie.

Contrôlez régulièrement le niveau des huiles et liquides suivants, lors du ravitaillement par exemple :

Liquide de refroidissement Huile moteur Fluide de direction assistée Liquide lave-glace

Attention

N'oubliez pas que le ventilateur de refroidissement peut s'emettre en route automatique après l'arrêt du moteur.

Faites toujours nettoyer le moteur par un garage. Si le moteur est nettoyé lorsqu'il est encore chaud, il peut générer un risque d'incendie.

Levage de la voiture

Volvo recommande de n'utiliser que le cric fourni avec la voiture. Si un autre cric que celui recommandé par Volvo est utilisé, veuillez suivre les instructions de cet équipement.

Si un cric d'atelier est utilisé pour soulever la voiture, il doit être placé sur le bord avant du cadre de moteur.

Veillez à ne pas endommager le carénage sous le moteur. Vérifiez que le cric est placé de telle sorte que la voiture ne puisse pas en glisser. Utilisez toujours des supports d'essieux ou similaire.

Si vous levez la voiture à l'aide d'un pont à deux montants, assurez-vous que les bras de levage avant et arrière sont bien fixés sous les points d'appui. Voir illustration précédente.

Ouvrir et fermer le capot moteur

La poignée d'ouverture du capot est toujours du côté gauche.

Compartment moteur

1 Tournez la poignée d'environ 20-25 degrés dans le sens horaire. Vous entendez un déclic quand le loquet se libère. 2 Déplacez le loquet vers la gauche et ouvrez le capot. (Le loquet se trouve entre le phare et la calandre, voir l'illustration.)

Attention

Vérifiez que le loquet de capot s'enclenche correctement lorsque vous le fermez.

Compartment moteur, vue d'ensemble

L'aspect du compartiment moteur peut être différent suivant la version du moteur.

1 Vase d'expansion du système de refroidissement 2 Réservoir de fluide de direction assistée 3 Jauge d'huile moteur 4 Radiateur 5 Remplissage d'huile moteur 6 Réservoir de liquide de frein et d'embrayage (conduite à gauche) 7 Batterie

Boîtier de relais et de fusibles, compartiment moteur 9 Remplissage du liquide lave-glace 10 Filtre à air

Attention

La tension du système d'allumage est très élevée. La tension y régnant peut présenter un danger mortel. La télécommande doit toujours être en position 0 lorsque vous effectuez des travaux dans le compartiment moteur, voir page 84.

Ne touchez ni aux bougies, ni aux bobines d'allumage lorsque la télécommande est en position II ou lorsque le moteur est chaud.

Compartment moteur

Contrôle de l'huile moteur

Volvo recommande les huiles Castrol.

En cas de conduite dans des conditions difficiles, voir page 370.

Important

Pour satisfaire aux exigences des intervalles d'entretien du moteur, tous les moteurs sont remplis en usine d'une huile synthétique adaptée. La sélection de l'huile a été faite avec un grand soin et en tenant compte de la durée de vie, des propriétés de démarrage, de la consommation de carburant et des effets sur l'environnement.

Pour pouvoir suivre les intervalles d'entretien recommandés, il convient d'utiliser une huile moteur approuvée. Utilisez toujours la qualité d'huile recommandée aussi bien pour faire l'appoint que la vidange, sinon vous risquez d'affecter la durée de vie, les propriétés de démarrage, la consommation de carburant et les effets sur l'environnement.

Volvo Car Corporation décline toute responsabilité quant à la garantie si l'huile moteur utilisée ne correspond pas aux qualités et viscosités préconisées.

Volvo utilise différents systèmes d'avertissement pour un niveau d'huile bas/elevé ou une faible/forte pression d'huile. Certains modèles ont un capteur de pression d'huile auquel cas le témoin de pression d'huile est utilisé. D'autres modèles ont un capteur de niveau d'huile et le conducteur est averti par un témoin

d'avertissement au centre des instruments et sur l'écran. Certains modèles ont les deux. Contactez un répartiteur Volvo pour de plus amples informations.

Effectuez les vidanges d'huile moteur et remplacements aux intervalles indiqués dans le carnet d'entretien et de garantie.

Vous devez utiliser une huile dont la qualité est supérieure à celle de l'usine. En cas de conduite dans des conditions difficiles, Volvo recommande une huile de qualité supérieure à celle préconisée sur l'autocollant, voir page 371.

Pour le volume de remplissage, voir page 371 et suivantes.

Compartment moteur

Moteur avec jauge d'huile

Jauge et tuyau de replissage.

Il est important de contrôler le niveau d'huile avant la première vidange sur une voiture neuve.

Volvo recommande un contrôle régulier du niveau d'huile : environ tous les 2 500 km. Les mesures les plus précises se font sur un moteur froid avant le démarage. Le contrôle ne peut être effectué correctement juste après l'arrêt du moteur. La jauge d'huile indiquera un niveau trop faible car l'huile n'aura pas eu le temps de redescendre dans le carter.

Le niveau d'huile doit se couvrir entre les repères MIN et MAX de la jauge.

Mesure et appoint événementel

1. Veillez à ce que la voiture se trouve sur un sol plan. Il est important d'attendre environ 5 minutes après avoir coupé le moteur. Cela laisse le temps à l'huile de redescendre dans le carter d'huile.
2. Tirez et essuyez la jauge.
3. Enoncez de nouveau la jauge.
4. Tirez et contrôlez le niveau.
5. Si le niveau est proche du MIN, ajoutez 0,5 litres. Si le niveau est très inférieur, il faudra rajouter un peu plus d'huile.
6. Si vous souhaitez à nouveau vérifier le niveau, faites-le après une conduite sur une courte distance. Puis repêzez les étapes 1 à 4.

Attention

Ne remplissez jamais au-dessus du repère MAX. Le niveau ne doit jamais être au-dessus du repère MAX ni en dessous du repère MIN, car cela pourrait entraîner des dommages pour le moteur.

Attention

Prenez soin de ne pas verser de l'huile sur un tuyau d'échappement chaud, celle-ci pourrait s'enflammer.

Compartment moteur

Moteur avec capteur de niveau d'huile électronique 3

Tuyau de remplissage.4

Il n'est pas nécessaire de contrôler le niveau d'huile moteur tant qu'un message ne s'est pas affiché à l'écran, voir l'image ci-dessous.

Message et pictogramme à l'écran.

1 Message Niveau de l'huile moteur

Attention

Si le message Entretien huile requis s'affiche, veuillez vous rendre dans un garage. Le niveau d'huile peut être trop élevé.

Important

En cas de message Niveau d'huile moteur Remplir de 0,5 I d'huile, remplir de 0,5 litre uniquement.

Le niveau d'huile n'est détecté que par le système durant la conduite. Le système ne détecte pas directement les changements dus à un remplissage ou à une vidange. Il convient de rouler sur une trentaine de kilomètres avant que le niveau correct d'huile puisse être affiché.

Attention

N'ajoutez pas d'huile si le niveau de remplissage (3) ou (4) s'affiche comme sur l'image ci-dessous. Le niveau ne doit jamais être au-dessus du repère MAX ni en dessous du repère MIN, car cela pourrait entraîner des dommages pour le moteur.

Attention

Prenez soin de ne pas verser de l'huile sur un tuyau d'échappement chaud, celle-ci pourrait s'enflammer.

Mesure du niveau d'huile

Si le contrôle du niveau d'huile est souhaité, il sera effectué selon la série décrite ci-dessous.

1. Mettez le contact en position II, voir page 84.
2. Tournez la molette de la commande au volant gauche en position Niv. huile mot. Patienter....

Le niveau d'huile du moteur s'affiche ensuite à l'écran.

Les chiffres 1 à 4 représentent le niveau de remplissage. Ne rajoute pas plus d'huile si le niveau de remplissage (3) ou (4) s'affiche. Le niveau de remplissage recommandé est 4.

Contrôle de niveau et replissage

Suivez les instructions indiquées sur l'emballage. Il est important d'équilibrer les proportions de liquide de refroidissement et d'eau selon les conditions météorologiques. Ne faites jamais l'appoint uniquement avec de l'eau pure. Le risque de gel augmente, que la proportion de liquide de refroidissement soit trop faible ou trop élevée. Pour les volumes, voir page 372.

Important

• De fortes concentrations de chlorures et autres sels peuvent entraîner la formation de corrosion dans le système de refroidissement. Utilisez toujours un liquide de refroidissement avec protection anticorrosion en suivant les recommendations de Volvo. Veillez à ce que le mélange compte 50 % d'eau et 50 % de liquide de refroidissement.
• Mélangez le liquide de refroidissement à de l'eau du robinet de qualité agréée. En cas de doute concernant la qualité de l'eau, utilisez un liquide de refroidissement prêt à l'emploi en suivant les recommandations de Volvo.
• En cas de remplacement du liquide de refroidissement ou d'un composant du système de refroidissement, le système devra être rinçé avec de l'eau du robinet de qualité agréée ou avec du liquide de refroidissement prêt à l'emploi. Le moteur ne peut tournier que lorsque le système de refroidissement est correctement rempli. Des températures élevées peuvent être atteintes et la

Compartment moteur

culasse peut alors subir des dépréciations (fissures).

Pour les volumes et la norme concernant la qualité de l'eau, voir page 372.

Vérifiez le niveau du liquide de refroidissement régulièrement

Le niveau doit se trouver entre les repères MIN et MAX du vase d'expansion. Si tel n'est pas le cas, la température peut s'élever localement, représentant un risque de dommages sur le moteur.

Attention

Le liquide de refroidissement peut atteindre des températures très élevées. Si vous neccess fair l'appoint lorsque le moteur est chaud, dévissez lentement le bouchon du vase d'expansion afin de réduire progressivement la pression interne.

Contrôle du niveau

Les liquides de frein et d'embrayage ont le même réservoir. Le niveau doit se trouver entre les repères MIN et MAX visibles dans le réservoir. Vérifiez le niveau régulièrement.

Remplacez le liquide tous les deux ans, ou toutes les deux révisions.

Consultez les volumes et la qualité de liquide de frein recommandés, voir page 372. Sur les voitures dont les freins sont souvent et intensément sollicités, par ex. en conduite en montagne ou en climat tropical très humide, le liquide de frein doit être remplacé tous les ans.

Attention

Si le niveau du réservoir de liquide de frein est en dessous du repère MIN, la voiture ne doit pas être conduite avant d'avoir fait l'appoint en liquide de frein. Volvo recommande de faire examiner la cause de la perte de liquide de frein par un atelier Volvo agréé.

Remplissage Emplacement du réservoir de liquide de frein.

Le réservoir de liquide est protégé par un cache qui recouvre la zone froide du compartiment moteur. Le couvercle rond doit d'abord être retiré pour atteindre celui du réservoir.

1. Ouvrez le bouchon situé sur le cache en le tournant.
2. Dévissez le bouchon du réservoir et remplissez-le de liquide. Le niveau doit se situer entre les repères MIN et MAX, placés sur la face intérieure du réservoir.

Important

N'oubliez pas de remettre le bouchon.

Compartment moteur

Fluide de direction assistée

Important

Lors d'un contrôle du réseau de fluide de direction assistée, maintenez les surfaces situées autour propres. Le bouchon ne doit pas être ouvert.

Faites le contrôle du niveau à chaque révision. Le fluide n'a pas besoin d'être remplacé. Le niveau doit se situer entre les repères MIN et MAX. Pour les qualités et les volumes de fluide recommandés, voir page 372.

La direction de la voiture reste opérante même si le système de direction assistée est en panne ou que le moteur est à l'arrêt et qu'elle doit être remorquée.

Généralités

Toutes les caractéristiques des ampoules sont décrites, voir page 336. Les ampoules et les deux longue portées d'un type particulier ou ne se prétendant qu'à un remplacement en atelier sont :

• Éclairage au plafond, liseuses
• Éclairage de boîte à gants
• Éclairage d'emmarchement
• Clignotant, rétroviseur extérieur Durée lumière d'approche
• Feux Stop
• Feux de position avant et arrêté
• Ampoules xénon, xénon actif DEL, en général

Attention

Si la voiture est équipée de phares xénon, tout remplacement de phare doit être confié à un atelier. Un atelier Volvo agréé est recommandé. L'ampoule doit être manipulée avec précaution en raison de l'élément haute tension qu'elle renferme.

Important

Ne touchez jamais le verre des ampoules avec les doigts. La graisse présente sur vos doigts serait vaporisée par la chaleur. Ces substances pourraient se déposer sur le réflécteur et l'endommager.

Phares avant

Toutes les ampoules des phares doivent être replacées en sortant le phare entier depuis le compartiment moteur.

Attention

Coupez toujours le contact et retirez la télécommande avant de remplacer une ampoule.

Dépose du phare

1. Appuyez rapidement sur le bouton START/STOP ENGINE.
2. (Illustration supérieure)

Tirez les goupilles d'arrêt du phare.

Dévissez le phare en l'inclinant et en tournant dessus de manière alternative.

Important

Ne tirez pas sur le câble mais sur la prise.

1. (Illustration inférieure)

3 Débranchez le connecteur du phare en appuyant sur le clip avec le pouce. 4 Sortez le connecteur avec l'autre main.

1. Sortez le phare par le haut et placez-le sur une surface douce de façon à ne pas rayer la lentille.
2. Remplacez l'ampoule.

Pose du phare

1. Branchez le connecteur. Un clic doit se faire entendre.
2. ès de la calandre. Vérifiez qu'elles sont correctement enfoncées.
3. Contrôlez l'éclairage.

Le phare doit être monté et le contact doit être installé avant de pouvoir allumer les éclairages ou d'insérer la télécommande dans l'interrupeur de contact.

Déposez du cache

Avant de remplacer une ampoule, voir page 332.

1. Dévissez les quatre vis du cache avec l'outil (1) de la boîte à outils, voir page 306. Ne

les retirez pas entièrement. (3-4 tours sont suffisants)

Important

Utilisez l'outil adapté dans le kit d'outillage pour une dépose et une pose correcte.

1. Poussez le cache sur le côté.
2. Décrochez le cache. Remontez le cache dans l'ordre inverse.

Feu de croisement, halogène

1. Dévissez le phare, voir page 332.
2. Décrochez le cache.
3. Débranchez le connecteur de l'ampoule.

Ampoules

1. Détachez la lampe en la tirant.
2. La goupille guide de la lampe doit être orientée vers le haut pour sa répose et un clic doit se faire entendre lorsqu'elle est enclenchée.

Remontez les pièces dans l'ordre inverse.

Feux de route, halogène

1. Dévissez le phare.
2. Décroche le cache, voir page 333
3. Retirez l'ampoule en la tournant dans le sens antihoraire et en la tirant.
4. Débranchez le connecteur de l'ampoule.
5. Remplacez l'ampoule et placez-la dans la douille puis tournez-la dans le sens horaire. Il n'y a qu'une seule manière de la fixer.

Remontez les pièces dans l'ordre inverse.

Feux de route supplémentaires, xénon*

1. Dévissez le phare.
2. Décrochez le cache, voir page 333.
3. Retirez l'ampoule en la tournant dans le sens antihoraire et en la tirant.
4. Débranchez le connecteur de l'ampoule.
5. Remplacez l'ampoule et placez-la dans la douille puis tournez-la dans le sens horaire. Il n'y a qu'une seule manière de la fixer.

Remontez les pièces dans l'ordre inverse.

Feux clignotants/clignotants

1. Dévissez le phare.
2. Détachez le cache en le tirant.
3. Tirez la douille pour en extraire l'ampoule.
4. Appuyez sur l'ampoule et tournez en même temps pour la sortir.

Remontez les pièces dans l'ordre inverse.

Ampoules

Bloc optique arrêté

Les ampoules de clignotant, de feu antibrouillard et de feu de recul dans le combiné arrêté doivent être remplacées à partir du compartiment à bagages.

1. Ouvrez le panneau.
2. Sortez l'isolation située devant la douille en la tirant.
3. Enlevez l'ergot de verrouillage et retirez la douille.
4. Retirez l'ampoule grillée en appuyant dessus puis en la tournant dans le sens anti-horaire.
5. Installez une ampoule neuve, appuyez dessus et tournez dans le sens horaire.
6. Maintenez l'ergot de verrouillage pendant que vous placez l'ampoule.
7. Reposez l'isolation et le panneau.

Si un message d'erreur est toujours affiché après avoir remplacé l'ampoule défectueuse, nous vous recommandons de contacter un atelier Volvo agréé.

Emplacement des ampoules arrière

Feux arrêté, côté droit

1 Feu stop (DEL) 2 Clignotants 3 Feux de recul 4 Feu antibrouillard arrêté (côté conducteur)

Éclairage de la plaque minéralogique

1. Desserrez les vis avec un tournevis.
2. Dégagez doucement le boîtier d'ampoule et retirez-le.
3. Remplacez l'ampoule.
4. Remettez en place et revissez le boîtier d'ampoule.

Ampoules

Éclairage du compartiment à bagages

1. Délogez le bloc optique en y insérant un tournevis et en forçant légèrement sur celui-ci.
2. Remplacez l'ampoule.
3. Vérifiez que l'ampoule s'allume et remontez le bloc optique.

Éclairage du miroir de courtoisie Déposez du verre du miroir

1. Insérez un tournevis sous la lentille et faites levier avec précaution sur la patte, sur le bord.
2. Dégagez doucement et retirez le verre.
3. Retirez l'ampoule et remplacez-la par une neue.

Pose du verre de lampe

1. Reposez le verre.
2. Appuyez pour l'enclencher.

Caractéristiques des ampoules

Éclairage	W	Type
Feux de route supplémentaires, Xénon, ABL	65	H9
Feu de croise-ment, halogène	55	H7 LL
Feux de route, halogène	65	H9
Clignotants avant	21	HY21W
Éclairage de la plaque minéralo-gique et du com-partiment à baga-ges	10	Ampoule navetteSV8,5
Miroir de courtoisie	1,2	w2x4,6d 12v
Éclairage de boîte à gants	5	Ampoule navetteSV8,5
Clignotant arrêté	21	SVPY21W
Feu antibrouillard arrêté	21	H21W

Ampoules

Éclairage	W	Type
Feux de recul	21	P21W
-	-	-

Position d'entretien

Pour pouvoir remplacer, nettoyer ou lever les balais d'essuie-glace (pour gratter la glace sur le pare-brise), ils doivent être en position d'entretien.

1. Veillez à ce que la porte conducteur soit fermée.
2. Insérez la télécommande dans le contacteur d'allumage.
3. Mettez la télécommande en position II, voir page 84.
4. Mettez la télécommande en position 0 et laissez la télécommande dans le contacteur d'allumage.
5. Déplacez le levier droit vers le haut pendant environ 1 seconde. Les essuie-glaces se mettent en mouvement et s'arrêtent en position verticale.

Les essuie-glaces reviennent dans leur position d'origine au démarrage de la voiture.

Remplacement des balais d'essuie-glace

1. Relevez le bras d'essuie-glace. Appuyez sur le bouton situé sur la fixation du balai d'essuie-glace et tirez tout droit, parallèlement au bras d'essuie-glace. 2. Insérez le nouveau balai d'essuie-glace jusqu'à ce que vous entendiez un clic. 3. Vérifiez que le balai est correctement fixé.

Balai d'essuie-glace et liquide lave-glace

Les balais d'essuie-glace ont différentes longueurs. Le balai du côté conducteur est plus long que celui du côté passager.

Nettoyage

Pour le nettoyage des balais et du pare-brise, voir page 355 et suivantes.

Important

Vérifiez les balais régulièrement. L'absence d'entretien réduit la durée de vie des balais.

Remplissage du liquide lave-glace

Le lave-glace et le lave-phares ont une réserve commune.

Important

Utilisez de l'antigel pendant l'hiver pour éviter que le liquide ne gèle dans la pompe, le réservoir et les flexibles.

Pour les volumes, voir page 372.

Symboles d'avertissement sur la batterie

Portez des lunettes de protection.

Pour de plus amples informations, consultez le manuel de conduite et d'entretien de la voiture.

Entrepossez la batterie à un endroit hors de portée des enfants.

La batterie contient un acide corrosif.

Évitez les étincelles ou les flammes.

Risque d'explosion.

Mise au rebut dans une station de recyclage.

Toute batterie usée doit être recyclée de manière écologique puisqu'elle contient du plomb.

Manipulation

• Vérifiez que les câbles de la batterie sont correctement connectés et bien serrés.
• Ne débranchez jamais la batterie lorsque le moteur tourne.

La durée de vie et le fonctionnement de la batterie dépendant des conditions de conduite (nombre démarrages, sollicitations importantes de la batterie), du style de conduite et des conditions climatiques, etc.

Important

N'utilisez jamais de chargeur rapide pour charger la batterie.

Attention

Les batteries peuvent produire un mélange d'oxygène et d'hydrogène très explosif. Une étincelle provoquée par une erreur de branchement peut suffire à faire exploser la batterie. La batterie contient également de l'acide sulfurique très corrosif. En cas de contact de l'acide avec les yeux, la peau ou les vêtements, rincez abondamment à l'eau. En cas de contact avec les yeux, consultez immédiatement un médecin.

Batterie

La durée de vie de la batterie peut être sérieusement réduite si elle subit des décharges répétées.

La durée de vie de la batterie dépend de plusieurs facteurs tels que les conditions de conduite ou climatiques par exemple. La capacité de la batterie baisse progressivement avec le temps et celle-ci doit donc être chargée si la voiture n'est pas utilisée pendant une longue période ou si elle ne roule que sur de courtes distances. Un froid extrême limite encore plus la capacité de démarrage.

Pour maintenir la batterie en condition, il est recommandé de conduire au moins 15 minutes par semaine ou de débrancher la batterie à un chargeur pour un maintien de charge automatique

La durée de vie maximale est assurée si la batterie est maintenue en pleine charge.

Pour la dépose

Coupez le contact et attendez 5 minutes.

Ouvrez le clip du cache avant et retirez ce dernier. Dégagez la baguette en caoutchouc pour libérer le cache arrêté. Retirez le cache arrière en devissant d'un quart de tour et en le levant pour le retirer.

Attention

Installez et retirez les câbles positif et négatif dans le bon ordre.

Débranche le câble négatif noir 2 Débranche le câble positif rouge 3 Débranchez le flexible de purge de la batterie 4 Dévissez la vis qui maintient le collier de la batterie. 5 Déplacez la batterie sur le côté et soulève-la.

Pour la pose

1. Installes la batterie dans son logement.
2. Poussez la batterie vers l’intérieur et vers le côté jusqu’à ce qu’elle entre en contact avec le bord arrêté de son logement.
3. Fixez la batterie avec l'attache de batterie.
4. Branchez le flexible de purge.
5. Branchez le câble positif rouge.
6. Branchez le câble négatif noir.
7. Posez et enclenchez le cache arrêté. (Voir la dépose).
8. Reposez la baguette en caoutchouc. (Voir la dépose).
9. Reposez le cache avant et fixez-le à l'aide du clip. (Voir la dépose).

Éco start/stop DRIVE*

La voiture est équipée de deux batteries de 12 V. Une batterie particulièrement puissante pour le démarrage et une batterie d'appoint pour les séquences de démarrage de la fonction Eco Start/Stop DRIVE.

Batterie	Démarrage	Assistance
Capacité de démar-gage à froidA, CCA (A)	760	120
Dimen-sionsB, L x l x H (mm)	278×175×190	150×90×106
Capacité (Ah)	70	8

A. Selon la norme SAE. B. Dimensions les plus grandes possibles.

• Plus les besoins électriques de la voiture sont élevés (refroidissement/chauffage supplémentaire, etc.), plus la batterie devra être chargée, entraînant une augmentation de la consommation de carburant.
• Lorsque la capacité de la batterie est devenue inférieure au niveau minimum, la fonction Start/Stop est désactivée.

Une réduction temporaire de la fonction Start/Stop en raison d'un besoin élevé en alimentation électrique implique que:

Batterie

• le moteur démarre automatiquement 1 sans que le conducteur n'enfonce la pédale d'embrayage.

Emplacement des batteries

A: voiture à conduite à gauche. B: voiture à conduite à droite. 1. Batterie de démarrage²². Batterie d'appoint.

La batterie d'appoint ne requiert normalement pas plus d'entretien que la batterie de démarrage.

Important

Si les consignes suivantes ne sont pas respectées, la fonction Start/Stop peut cesser de fonctionner après un raccordement temporaire d'une batterie auxiliaire ou d'un chargeur de batterie :

• La borne négative de la batterie de la voiture ne doit jamais être utilisée pour brancher une batterie auxiliaire ni un chargeur. Seul le châssis de la voiture peut être utilisé comme point de mise à la terre.

Consultez la section "Aide au démarrage" sous "Démarrage et conduite de la voiture" où vous trouverez une description du branchement des câbles.

Si la batterie a été déchargée au point que tout est "noir" et si toutes les fonctions électriques normales de la voiture sont désactivées et que le moteur doit alors être démarré avec une batterie auxiliaire ou un chargeur, la fonction Start/Stop sera activée. Le moteur pourra alors être arrêté automatiquement mais la fonction Start/Stop risque de ne pas pouvoir démarrer automatiquement le moteur après un arrêt automatique en raison d'une capacité insuffisante de la batterie.

Afin d'assurer le démarrage automatique après un arrêt automatique, la batterie doit d'abord être chargée. Avec une température extérieure de + 15 °C, la batterie doit être chargée pendant au moins 1 heure. Si la température est plus BASSE, le temps de charge recommandé est de 3-4 heures. Il est recommandé de charger la batterie avec un chargeur externe.

S'il n'est pas possible d'effectuer une charge, il est recommandé de désactiver temporairement la fonction jusqu'à ce que la batterie ait été suffisamment rechargée.

Pour de plus amples informations concernant la charge de la batterie, consultez la section "Batterie" du chapitre "Entretien courant de la voiture et service".

Généralités

Pour éviter d'endommager le système électrique de la voiture, en cas de court-circuit ou de surcharge, l'ensemble des fonctions et des composants ELECTRIQUES est protégé par un certain nombre de fusibles.

Le non-fonctionnement d'un composant du système électrique peut être du à un fusible grillé suite à une surtension temporaire. Si un même fusible grille à plusieurs reprises, le système concerné est probablement défectueux. Volvo recommande de consulter un atelier Volvo agréé pour effectuer un contrôle.

1. Reportez-vous au schéma des fusibles pour situer le fusible.
2. Retirez le fusible et examinez-le sur le côte pour déterminer si le filament courbe a fondu.
3. Le cas échéant, remplacez-le par un fusible de même couleur et de même ampérage.

Attention

N'utilise jamais d'objet étranger ni un fusible avec un ampérage supérieur à la valeur indiquée en remplacement. Cela pourra entraîner des dommages considérables sur le système électrique et causer un incendie.

Emplacement des centrales électriques

Emplacement des centrales sur une voiture avec conduite à gauche. Pour les voitures avec conduite à droite, la centrale se trouve du côté de la boîte à gants.

Sous la boîte à gants Compartment moteur

3 Compartment de rangement sous le plancher du compartiment à bagages 4 Compartment moteur, zone froide*

Fusibles

Compartiment moteur

Généralités, fusibles, compartiment moteur

Une pince se trouve à l'intérieur du couvercle. La pince facilite le retrait et le remise en place des fusibles.

Positions (voir illustration précédente)

A Compartment moteur supérieur B Compartment moteur avant C Compartment moteur inférieur

Ces fusibles se trouvent dans le boîtier du compartiment moteur. Les fusibles de (C) se trouvent sous (A).

• Les fusibles 1-7 et 42-44 sont de type "MidiFuse" et ne doivent être remplacés que dans un atelier 1.
• Les fusibles 8-15 et 34 sont de type "JCASE" et doivent être remplacés dans un atelier 1.
• Les fusibles 16-33 et 35-41 sont de type "Mini Fuse".

	Fonction	A
1	Fusible primaire pour le module électronique central (CEM) avec boîtier de fusibles B sous la boîte à gants. A	50
2	Fusible primaire pour le module électronique central (CEM) avec boîtier de fusibles B sous la boîte à gants.	50
3	Fusible primaire pour la centrale électrique du compartment à bagages A	60
4	Fusible primaire pour la centrale électrique de l'habitacle avec boîtier de fusibles A sous la boîte à gants. A	60
5	Fusible primaire pour la centrale électrique de l'habitacle avec boîtier de fusibles A sous la boîte à gants. A	60
6	-	-
7	Préchauffeur d'air avec élément PTC*A	100

	Fonction	A
8	Lave-phares*	20
9	Essuie-glace	30
10	Chauffage de stationnement*	25
11	Ventilateur d'habitacleA	40
12	-	-
13	Pompe ABS	40
14	Soupapes ABS	20
15	-	-
16	Réglage de la portée des phares* (Xénon, Active Xénon)	10
17	Fusible primaire pour le module électronique central (CEM) avec boîtier de fusibles B sous la boîte à gants.	20
18	ABS	5
19	Direction assistée assujettie à la vitesse*	5

Fusibles

	Fonction	A
20	Module de commande du moteur, module de commande de transmission, coussins gon-flables	10
21	Buses de lave-glace chauffées*	10
22	Bobine de relais, relais, pompe à vide (5 cyl. essence et 2.0T)	5
23	Commutateur d'éclairage	5
24	-	-
25	-	-
26	-	-
27	Bobines de relais internes	5
28	Feux supplémentaires*	20
29	Avertisseur sonore	15
30	Bobine de relais, relais princi-pal, module de commande du moteur	10
	Module de commande du moteur (5 et 6 cyl. essence)

	Fonction	A
31	Module de commande de trans-mission	15
32	Compresseur A/C	15
33	Bobine de relais, relais, com-presseur AC	5
	Bobines de relais dans la centrale électrique de la zone froide du compartment mateur (Start/Stop)
34	Solénoïde de commande de démarreurA	30
35	Bobines d'allumage (4 cyl. essence), unité de commande d'allumage (Diesel)	10
	Bobines d'allumage (5 et 6 cyl. essence)	20
36	Module de commande du moteur (essence)	10
	Module de commande du moteur (Diesel)	15

	Fonction	A
37	Soupapes (1.6 l essence)	10
	Sonde de masse d'air (DRIVE), soupape de régulation de débit de carburant (DRIVE)
	Sonde de masse d'air (5 cyl. Diesel), soupapes de régulation (5 cyl. Diesel), injecteurs (5 et 6 cyl. essence), module de commande du moteur (6 cyl.)	15
38	Soupapes moteur, module de commande du moteur (6 cyl.), solénoïdes de profil de came (6 cyl.), moteurs de réglage tuyau d'amission (6 cyl.), sonde de masse d'air (4 cyl. 2.0 l essence)	10
	Pompe à liquide de refroidissement (DRIVE)

Fusibles

	Fonction	A
39	Sonde lambda (4 cyl. essence, 5 cyl. Diesel), module de com-mande de jalousie de réfrigérateur (D3 manuel)	10
	Module de commande de jalou-sie de réfrigérateur (DRIVE)
	Soupape EVAP (5 et 6 cyl. essence), sondes lambda (5 et 6 cyl. essence)	15
40	Pompe à liquide de refroidisse-ment (1.6 l essence Start/Stop)	10
	Pompe à vide (4 cyl. 2.0 l essence), chauffage de la venti-lation de carter (5 cyl.), chauff-fage de contrôle Diesel (5 cyl.)	20
	Chauffage de contrôle Diesel (DRIVE)
41	-	-
42	Bougies (Diesel)	70

	Fonction	A
43	Ventilateur (4 et 5 cyl. essence)	60
	Ventilateur (6 cyl. essence, 5 cyl. Diesel)	80
44	Direction assistée électrohydraulique	100

Pour les voitures avec fonction Start/Stop, cet emplacement de fusible est libre. Reportez-vous à la page 353.

Fusibles

Sous la boîte à gants

Emplacements

Box A	Fonction	A
1	Fusible primaire du module de commande du système audio*	40
2	-	-
3	-	-
4	-	-
5	-	-

Box A	Fonction	A
6	Poinnée de porte (Keyless*)	5
7	-	-
8	Panneau de commande, porte conducteur	20
9	Panneau de commande de la porte passager avant	20
10	Panneau de commande de la porte arrêté droite	20

Box A	Fonction	A
11	Panneau de commande de la porte arrêté gauche	20
12	Keyless*	7,5
13	Siège à commande élec-trique, côté conducteur*	20
14	Siège à commande élec-trique, côté passager*	20
15	Appui-tête rabatable*	15

Fusibles

Box A	Fonction	A
16	Module de commande du système Infotainment	5
17	Module de commande du système audio*, TV*	10
	Radio par satellite*, radio numérique*
18	Audio	15
19	Téléphone*	5
20	-	-
21	Toit ouvrant*, éclairage inté­rieur plafonnier, capteur clia­matisation	5
22	Prise 12 V sur la console de tunnel	15
23	Chauffage de siège côté passager	15
24	Chauffage de siège côté conducteur	15
25	-	-

Box A	Fonction	A
26	Chauffage de siège passagier arrêté droit*	15
27	Chauffage de siège passagier arrêté gauche*	15
28	Aide au stationnement*, caméra d'aide au stationnement*, module de commande de crochet d'atte-lage*	5
	BLIS*
29	Module de commande AWD*	10
30	Châtissis actif Four-C*	10

Box B	Fonction	A
1	Essuie-glace arrêté	15
2	-	-

Box B	Fonction	A
3	Éclairage interieur, panneau de commande des lève-vitres dans la portec conduc-teur, sièges avant à com-mandes électriques*, com-mande à distance d'ouver-ture de garage*	7,5
4	Écran d'information (DIM)	5
5	Régulateur de vitesse adap-tatif, ACC*, système d'anti-cipation de collision*	10
6	Éclairage interieur, Capteur de pluie	7,5
7	Module de volant	7,5
8	Verrouillage centralisé arrêté, verrouillage centra-lisé de la trappe de réservoir de carburant	10
9	Lave-glace arrêté	15
10	Lave-glace	15
11	Ouverture du hayon	10
12	-	-

Fusibles

Box B	Fonction	A
13	Pompe à carburant	20
14	Récepteur de la télécom-mande, capteur de mouvement de l'alarme*, panneau de commandes climatiques	5
15	Blocage du volant	15
16	Sirène d'alarme*, prise diag-nostic OBDII	5
17	-	-
18	Coussins gonflables	10
19	Système d'anticipation de collision	5
20	Pédale d'accéléateur, pré-chauffeur d'air avec élément PTC*, rétroviseur interieur avec antiéblouissement*, siège chauffant arrêté*	7,5
21	-	-
22	Feux Stop	5

Box B	Fonction	A
23	Toit ouvrant*	20
24	Immobilisér	5

Fusibles

Compartiment à bagages

Emplacements

	Fonction	A
1	Frein de stationnement élec-trique gauche	30
2	Frein de stationnement élec-trique droit	30
3	Dégivrage de la lunette arrière	30
4	Prise/remorque 2*	15

	Fonction	A
5	-	-
6	Prise 12 V dans le compartment à bagages	15
7	-	-
8	-	-

	Fonction	A
9	-	-
10	-	-
11	Prise remorque 1*	40
12	-	-

Compartment moteur, zone froide - start/stop*

Emplacement des fusibles Start/Stop.

• Les fusibles A1 et A2 sont de type "MEGA Fuse" et ne doivent être replacés que dans un atelier².
• Les fusibles 1-11 sont de type "Midi Fuse" et ne doivent être remplacés que dans un atelier².
• Le fusible 12 est de type "Mini Fuse".

Emplacements

	Fonction	A
A1	Fusible principal de la centrale électrique du compartment moteur	175

	Fonction	A
A2	Fusible principal du module de commande électronique (CEM) avec boîtier de fusibles B sous la boîte à gants, centrale élec-trique dans l'habitacle avec boîtier de fusibles A sous la boîte à gants, centrale électrique dans le compartment à bagages	175
1	Préchauffeur d'air avec élément PTC*	100

Fusibles

	Fonction	A
2	Fusible primaire pour le module électronique central (CEM) avec boîtier de fusibles B sous la boîte à gants.	50
3	Fusible primaire pour la centrale électrique de l'habitacle avec boîtier de fusibles A sous la boîte à gants.	60
4	Fusible primaire pour la centrale électrique de l'habitacle avec boîtier de fusibles A sous la boîte à gants.	60
5	Fusible primaire pour la centrale électrique du compartment à bagages	60
6	Ventilateur d'habitacle	40
7	-	-
8	-	-
9	Solénoïde de commande de démarreur	30
10	Diode interne	50

	Fonction	A
11	Batterie d'appoint	70
12	CEM	5

Lavage de la voiture

Lavez la voiture dès qu'elle est sale. Lavez la voiture sur une plate-forme de lavage avec séparateur d'huiles. Utilisez du shampooing pour voiture.

Nettoyez au plus vite les fientes d'oiseaux tombées sur la peinture. Elles contiennent des substances chimiques qui attaquent et décolorent rapidement la peinture. Nous recommandons de faire corriger toute décoloration par un atelier Volvo agréé. - Passez les dessous de caisse au jet d'eau. - Rincez la voiture jusqu'à ce que toute la poussière ait été éliminée. Ne dirigez pas le jet directement sur les serrures. - Lavez à l'eau tiède avec une éponge et du shampooing pour voiture. - Nettoyez les balais d'essuie-glace avec une solution savonneuse tiède ou un shampooing pour voiture. Utilisez un agent dégraissant à froid si la saleté est incrustée. - Séchez la voiture avec une peau de châmois propre ou une raclette.

Attention

Faites toujours nettoyer le moteur par un garage. Si le moteur est nettoyé lorsqu'il est encore chaud, il peut générer un risque d'incendie.

Important

Des phares sales offrent une fonction dégradée. Nettoyez-les régulièrement, par exemple lorsque vous faites le plein.

L'éclairage extérieur, comme les phares, les deux antibrouillards et les deux arrêts, occasionnellement déclenchent une condensation à l'intérieur de l'optique. Ceci est normal, tous les éclairages externes sont conçus pour y résister. Normalement, la condensation s'élimine rapidement lors que les phares sont allumés.

Nettoyage des balais d'essuie-glace

Des restes d'asphalte, de poussière ou de sel sur les balais d'essuie-glace ainsi que les insectes ou la glace sur le pare-brise réduisent la durée de vie des balais.

Lors du nettoyage :

• Mettez les balais d'essuie-glace en position d'entretien, voir page 338.

Nettoyez régulièrement les balais d'essuie-glace ainsi que le pare-brise avec une solution savonneuse tiède ou un shampooing pour automobile.

N'utilisezeldom solvant agressif.

Lavage en station automatique

Le lavage automatique est un moyen simple et rapide de laver votre voiture, mais les brosses d'un lavage automatique ne passent pas parfaitement sur toute la carrosserie. Pour un meilleur résultat, nous vous recommandons de laver la voiture à la main.

Pendant les premiers mois, la voiture ne doit être lavée qu'à la main. La peinture est plus fragile lorsqu'elle est neuve.

Lavage à haute pression

Si vous lavez avec un jet haute pression, effectuez des mouvements de balayage et veillez à ne pas approcher la buse à moins de 30cm de la voiture (concerne tous les éléments exté)

Soins à la voiture

Laveurs de la voiture). Ne dirigez pas le jet directement sur les serrures.

Attention

Testez toujours les freins après le lavage de la voiture, même le frein de stationnement, pour éviter que l'humidité et la corrosion n'attaquent les plaquettes, faisant arrêtage.

Si vous roulez longtemps sous la pluie ou sur la neige, appuyez régulièrement sur la pédale de frein. La chaleur de la friction permet de réchauffer et sécher les garnitures de frein. Ce conseil s'applique également lorsque vous démarrez le moteur par temps froid ou humide.

Caoutchouc, plastiques extérieurs et détails décoratifs

Pour nettoyer et entretenir les parties en caoutchouc ou en plastique coloré et les détails décoratifs comme les baguettes lustrées, nous vous recommandons un produit nettoyant spécial disponible chez les réparateurs Volvo. En cas d'utilisation de tels produits nettoyants, suivez attentivement les instructions.

Important

Évitez de cirer et de polir les parties en plastique et en caoutchouc.

Si vous utilisez un produit de dégraissage sur les parties en plastique et en caoutchouc, ne frottez qu'avec une faible pression sur les éléments. Utilisez une éponge douce.

Le polissage de baguettes lustrées peut éliminer ou endommager le revêtement lustré.

N'utilisez pas de produits de polissage contenant des agents abrasifs.

Jantes

Utilise exclusivement un agent nettoyant pour jantes recommandé par Volvo.

Les agents nettoyants pour jantes agressifs peuvent endommager la surface et provoquer l'apparition de taches sur les jantes en aluminium chromé.

Polissage et cirage

Polissez et cirez la voiture lorsque la peinture commence à ternir ou lorsque vous souhaitez protégerez la carrosserie.

Le polissage n'est normalement pas nécessaire dans l'année qui suit la date de livraison. Cependant, la voiture peut être cirée durant cette période. Ne polissez ou ne cirez pas la voiture directement au soleil.

Lavez et séchez la voiture très soigneusement avant de la polir ou de la cirer. Éliminez les dépôts d'asphalte et de goudron avec un produit correspondant ou avec de l'essence minérale. Pour enlever les taches les plus tenaces, utilisez une pâte abrasive très fine (de ponçage) spécialement conçue pour la peinture des voitures.

Commencez par passer du produit de polissage, puis cirez avec de la cire liquide ou solide. Suivez scrupuleusement les instructions figurant sur l'emballage. De nombreux produits servent à la fois au polissage et au cirage.

Important

Seuls les traitements de peinture recommandés par Volvo doivent être utilisés. Les autres traitements de la peinture comme la conservation, l'étanchéisation, la protection, ou autres peuvent endommager la peinture. Les dommages sur la peinture dus à de tels traitements ne sont pas couverts par la garantie de Volvo.

Surface hydrofuge*

N'utilise jamais de détergent pour voitures, de produit de dégraissage ou

produits similaires sur les surfaces en verre car cela peut endommager leurs qualités hydrofuges.

Veillez à ne pas rayer le verre lors du nettoyage.

Utilisez seulement une raclette à lame plastique pour gratter le givre sur le verre afin de ne pas l'endommager.

Ce traitement de surface s'use naturellement.

Afin de conserver les propriétés hydrofuges de la surface, nous recommandons l'application d'un produit spécial que vous trouverez chez votre réparateur Volvo agréé. Ce produit devra être appliqué pour la première fois au bout de trois ans puis chaque année.

Protection anticorrosion - contrôle et entretien

Votre voiture a subi un traitement anticorrosion intégral en usine. Certaines parties de la carrosserie sont en tôle galvanisée. Les soubassements de carrosserie sont protégés par un produit anticorrosion résistant. Une fine couche de liquide anticorrosion a été vaporisée dans le but de pénétrer à l'intérieur des membres, des cavités, des sections fermées et des portes latérales.

Le traitement anticorrosion de la voiture ne nécessite en aucun traitement pendant environ 12 ans. Au-delà, un traitement doit être effectué tous les trois ans. Si la voiture nécessite un traitement supplémentaire, Volvo vous recommande de consulter un atelier Volvo/agréé.

La saleté et le sel peuvent provoquer la corrosion. C'est pourquoi il est important de maintenir la voiture propre. Pour conserver la protection anticorrosion, il convient de faire un contrôle régulier et éventuellement de l'entretenir.

Nettoyage de l'intérieur

Utilisez exclusivement des agents nettoyants et des produits d'entretien recommandés par Volvo. Nettoyez régulièrement et suivez les instructions fournies avec le produit d'entretien.

Le passage de l'aspirateur est important avant le nettoyage avec un produit.

Tapis et compartiment à bagages

Retirez les tapis pour nettoyer séparément la moquette et les tapis. Éliminez la poussière et la saleté avec un aspirateur.

Chaque tapis de sol est fixé par des broches.

Saisissez le tapis de sol au niveau de chaque broche et tirez vers le haut.

Installez le tapis de sol en appuyant dessus au niveau des broches pour les encliqueter.

Attention

Vérifiez, avant de prendre la route, que le tapis de sol du côté conducteur est correctement fixé sur les broches pour éviter qu'il ne se coince sous les pédales.

Pour les taches sur le tapis de sol, nous recommandons un agent nettoyant spécial textile, après le passage de l'aspirateur. Les tapis de sol doivent être nettoyés avec un agent recommandé par votre répartiteur Volvo agréé.

Taches sur les garnitures textiles et du plafond

Pour ne pas dégrader le traitement ignifuge de la garniture, nous vous recommandons d'utiliser un produit de nettoyage spécial pour les textiles disponibles chez les réparateurs Volvo.

Important

Des objets tranchants ou des bandes Velcro peuvent endommager la garniture textile.

Traitement des taches sur les garnitures en cuir

Le cuir des garnitures est sans chrome et approuvé selon la norme Oeko-Tex 100 et traité pour conserver son aspect d'origine.

Le cuir vieillit et prend une jolie patine avec le temps. Le cuir vieillit et doit être traité pour conserver ses propriétés naturelles. Vous obtenez alors une couche protectrice mais un nettoyage régulier est nécessaire pour conserver ses propriétés et son aspect. Volvo propose une gamme complète de produits pour le nettoyage et le traitement des garnitures en cuir qui, lorsqu'ils sont utilisés selon les instructions, préserve la couche protectrice du cuir. Après un certain temps, l'aspect naturel du cuir vieillira plus ou moins en fonction de la structure du cuir. Ce vieillissement du cuir est normal et indique que c'est un produit naturel.

Pour obtenir le meilleur résultat, Volvo recommande de nettoyer le cuir en appliquant une crème de protection de une à quatre fois par an (ou plus au besoin). Le kit Volvo Leather Care est disponible auprès de votre détaillant Volvo.

Important

• Certains vêtements teints (jeans ou vêtements en daim) peuvent déteindre sur la garniture.
• N'utilise jamais de solvant agressif. De tels produits pourraient endommager les garnitures en textile, vinyle et cuir.

Conseil de nettoyage des garnitures en cuir

1. Versez le produit de nettoyage du cuir sur une éponge humide et serrez l'éponge pour obtenir de la mousse.
2. Exercez des mouvements circulaires pour éliminer la saleté.
3. Appliquez soigneusement avec l'éponge sur les taches. Laissez l'éponge absorber la tache. Ne frottez pas.
4. Essuyez avec du papier ou un chiffon doux et laissez le cuir sécher totalement.

Traitement de protection des garnitures en cuir

1. Versez un peu de crème protectrice sur un chiffon doux et appliquez une fine couche de crème sur le cuir par des mouvements circulaires légers.
2. Laissez le cuir sécher pendant 20 minutes avant utilisation.

Le cuir a maintenant une meilleure protection contre les taches et une protection UV.

Conseils de nettoyage pour le volant en cuir

• Éliminez la saleté et la poussière avec une éponge douce humide et du savon neutre.
• Le cuir a besoin de respirer. Ne recouvre jamais le volant en cuir avec une protection en plastique. Utilisez des huiles naturelles. Pour obtenir le meilleur résultat, nous recommandons le produit d'entretien du cuir de Volvo.

Groupe 1 (encre, vin, café, lait, sueur et sang)

Utilisez une éponge ou un chiffon doux. Préparez une solution de 5 % d'ammonium. (Pour les taches de sang, utilisez une solution de 2 dl d'eau et de 25 g de sel.)

Groupe 2 (graisse, huile, sauces et chocolat)

1. Procédure identique au groupe 1.
2. Polissez avec un papier absorbant ou un chiffon.

Groupe 3 (saleté sèche, poussière)

1. Utilisez une brosse douce pour éliminer la saleté.
2. Procédure identique au groupe I.

Détachage des pièces internes en plastique, en métal et en bois

Pour détacher pièces et surfaces intérieures, nous vous recommandons d'utiliser un chiffon en microfibres ou en fibranne légèrement humide que vous trouverez chez votre répartiteur Volvo.

Ne frottez ou ne raclez jamais une tache. N'utilisez jamais de détachant trop agressif. Dans les cas extrêmes, vous pouvez utiliser un agent nettoyant spécial disponible dans les concessions Volvo.

Nettoyage des ceintures de sécurité

Utilisez de l'eau et un détergent synthétique, un produit de nettoyage spécial textile est disponible chez les réparateurs Volvo agréés. Veillez à ce que la ceinture de sécurité soit sèche avant de l'enrouler.

Petites retouches de peinture

La peinture joue un rôle important dans la protection anticorrosion de la voiture et doit, de ce fait, être vérifiée régulièrement. Pour éviter toute attaque de la rouille, les dommages à la peinture doivent être réparés immédiatement. Les déteriorations de peinture les plus courantes sont les éclats dus aux projections de gravillons, les rayures et les marques sur les cordures d'ailes et les portières, par exemple.

Matériel

• couleur de fond (primer) en pot
• vaporisateur ou stylo de retouche 1
• ruban adhésif de masquage

Code de couleur

Code de couleur de la voiture

Il est important d'utiliser la bonne couleur. Pour l'emplacement de l'autocollant de produit, voir page 364.

Retoucher un éclat de peinture

Avant de commencer, veillez à ce que la voiture est propre et sèche et à ce que la température est supérieure à 15°C.

1. Collez un morceau de ruban adhésif de masquage sur la surface endommagée. Retirez-le pour enlever les éventuelles écailles.
2. Agitez l'ajpret énergiquement et appliquez-le à l'aide d'un pinceau fin ou d'une allumette. Appliquez la peinture au pinceau une fois que l'ajpret est sec.

Soins à la voiture

1. Pour les rayures, procédez comme décrit ci-dessus, mais appliquez du ruban de masquage autour de la surface endommagée pour protégerr la peinture intacte.
2. Attendez une journée avant de polir les surfaces retouchées. Utilisez un chiffon doux et appliquez la pâte abrasive en très faible quantité.

Si l'éclat n'a pas attaqué la peinture jusqu'à la tôle et qu'il reste une couche de peinture intacte, passez directement la peinture sur cette couche après l'avoir nettoyée.

Désignations de type 364 Poids et cotes 366 Caractéristiques du moteur 369 Huile moteur 370 Liquides et lubrifiants 372 Carburant 374 Roues et pneus, dimensions et pressions 377 Système électrique 379 Homologation de type 380 Témoins à l'écran 392

Désignations de type

Emplacement des autocollants

Désignations de type

Pour tout contact avec un réparateur Volvo concernant la voiture et pour les commandes de pièces et d'accessoires, votre requête sera plus facilement satisfaite si vous connaissiez la désignation de type de la voiture, les numéros de châssis et de moteur.

Désignation de type, numéro de châssis, poids maximum autorisés, codes de peinture et de garniture et numéro d'homologation de type. L'autocollant est visible en ouvrant la porte arrière droite. Autocollant de chauffage de stationnement. Code moteur, numéro de référence et numéro de fabrication. 4 L'autocollant huile moteur indique la qualité et la viscosité de l'huile. 5 Numéro de fabrication et désignation de type de la boîte de vitesses.

Boîte de vitesses manuelle Boîte de vitesses automatique

6 Numéro d'identification de la voiture. (VIN Vehicle Identification Number)

La carte grise de la voiture compte d'autres informations concernant la voiture.

Les autocollants représentés dans le manuel de conduite et d'entretien peuvent être différents de ceux qui se trouvent dans la voiture. Le rôle de ces illustrations est d'indiquer à quoi les autocollants ressemblent et leur emplacement dans la voiture. Les informations relatives à votre voiture se trouvent sur chaque autocollant dans votre voiture.

Poids et cotes

Cotes

G043520

	Cotes	mm
A	Empattement	2776
B	Longueur	4628
C	Longueur de charge, plancher, banquette arrêté rabattue	1749
D	Longueur de charge, plancher	978
E	Hauteur	1484
F	Hauteur de chargement	658

	Cotes	mm
G	Voie avant	1588A
		1578B
H	Voie arrêté	1585A
		1575B
I	Largeur de charge, plancher	1082

	Cotes	mm
J	Largeur	1865
K	Largeur, rétroviseurs compris	2097

Poids

Le poids en ordre de marche comprend le poids du conducteur, du carburant lorsque le réservoir est rempli à 90 % et de toutes les huiles et autres liquides.

Le poids des passagers et des options installées ainsi que la charge sur le boule d'attelage (si une remorque est attelée, voir tableau en page 368) affecte la capacité de chargement et n'est pas compris dans le poids en ordre de marche.

Charge maximale autorisée = poids total - poids en ordre de marche.

Le poids en ordre de marche indiqué concerne une voiture dans sa version de base, c'est-à-dire une voiture sans option ni équipement supplémentaire. Cela signifie que chaque option ajoutée réduit la capacité de chargement de la voiture du poids correspondant.

Exemple d'options réduisant la capacité de chargement : niveaux d'équipement Kinetic/Momentum/Summum, options crochet d'attelage, galerie, coffre de toit, système audio, feux supplémentaires, GPS, chiffage au carburant, grille de protection, tapis, cache-bagages, sièges électriques, etc.

Le meilleur moyen de connaître le poids en ordre de marche exact de votre voiture est de la peser.

Attention

Le comportement de la voiture varie selon sa charge et la répartition de la charge.

Pour de plus amples informations concernant l'emplacement de l'autocollant, voir page 364.

1 Poids total autorisé en charge (PTAC) Poids Total Roulant Autorisé (PTRA) (Voiture+remorque) Charge maxi sur essieu avant Charge maxi sur essieu arrière 5 Niveau d'équipement

Charge maxi : Reportez-vous au certificat d'immatriculation.

Charge maxi permise sur le toit : 75 kg.

Poids et cotes

Poids remorqué et charge sur la boule d'attelage

Mateur	Boîte de vitesses	Poids maxi. avec remorque freinée (kg)	Charge maxi sur la boule d'attelage (kg)
2.0T	Manuelle, MMT6	1800	90
2.0T	Automatique, MPS6	1800	90
T3	Manuelle, MMT6	1600	75
T4	Manuelle, MMT6	1600	75
T4	Automatique, MPS6	1600	75
T5	Manuelle, MMT6	1800	90
T5	Automatique, MPS6	1800	90
T6 AWD	Automatique, TF-80SC	1800	90
D3	Manuelle, M66	1600	75
D3	Automatique, TF-80SC	1600	75
D5	Manuelle, M66	1600	75
D5	Automatique, TF-80SC	1800	90
D5 AWD	Automatique, TF-80SC	1800	90

Caractéristiques du moteur

\section*{Caractéristiques du moteur}

Modèle	Code moteur	Puisance (kW/tr/min)	Puisance (ch. à tr/min)	Couple (Nm/tr/min)	Nombre de cylin-dres	Alésage (mm)	Course (mm)	Cylindrée (litres)	Taux de com-pression
2.0T	B4204T6	149/6000	203/6000	300/1750-4000	4	87,5	83,1	1,999	10,0:1
T3	B4164T3	110/5700	150/5700	240/1600-4000	4	79	81,4	1,595	10,0:1
T4	B4164T	132/5700	180/5700	240/1600-5000	4	79	81,4	1,595	10,0:1
T5	B4204T7	177/5500	240/5500	320/1800-5000	4	87,5	83,1	1,999	10,0:1
T6	B6304T4	224/5600	304/5600	440/2100-4200	6	82,0	93,2	2,953	9,3:1
D3	D5204T2	120/2900	163/2900	400/1400-2850	5	81,0	77	1,984	16,5:1
D5	D5244T10	151/4000	205/4000	420/1500-3250	5	81,0	93,15	2,400	16,5:1

Conditions de conduite difficiles

Des conditions de conduite difficiles peuvent entraîner une température et une consommation d'huile anormalement élevées. Vous trouvez ci-dessous quelques exemples de conditions défavorables.

Contrôlez le niveau d'huile plus souvent en cas de conduite prolongée :

• si vous tirez une caravane ou une remorque
• dans les régions montagneuses
• à des températures inférieures à -30 °C ou supérieures à +40 °C

Ceci est valable même sur de courtes distances avec des températures basses.

Dans des conditions de conduite difficiles, choisissez une huile moteur entièrement synthétique.

synthétique. Elle offrira une protection supplémentaire au moteur.

Volvo recommande les huiles Castrol.

Important

Pour satisfaire aux exigences des intervalles d'entretien du moteur, tous les moteurs sont remplis en usine d'une huile synthétique adaptée. La sélection de l'huile a été faite avec un grand soin et en tenant compte de la durée de vie, des propriétés de démarriage, de la consommation de carburant et des effets sur l'environnement.

Pour pouvoir suivre les intervalles d'entretien recommandés, il convient d'utiliser une huile moteur approuvée. Utilisez toujours la qualité d'huile recommandée aussi bien pour faire l'appoint que la vidange, sinon vous risquez d'affecter la durée de vie, les propriétés de démarriage, la consommation de carburant et les effets sur l'environnement.

Volvo Car Corporation décline toute responsabilité quant à la garantie si l'huile moteur utilisée ne correspond pas aux qualités et viscosité préconisées.

Diagramme de viscosité

Huile moteur

Qualité d'huile moteur

Version mateur	Code moteur		Volume, filtré à huile inclus (litres)
T6	B6304T4	Qualité d'huile : ACEA A5/B5	6,8
D3	D5204T2	Viscosité : SAE 0W-30	5,9
D5	D5244T10		5,9
2.0T	B4204T6	Qualité d'huile : ACEA A5/B5	5,4
T3	B4164T3	Viscosité : SAE 5W-30	4,1
T4	B4164T	Dans des conditions de conduite difficiles, utilisez la norme ACEA A5/B5 SAE 0W-30.	4,1
T5	B4204T7		5,4

Pour appoint d'huile moteur, voir page 326.

Liquides et lubrifiants

Autres liquides et lubrifiants

Boîte de vitesses manuelle	Volume (litres)	Huile de boîte de vitesses recommangée
MMT6	1,7	BOT 350M3
M66	1,9

Boîte de vitesses automatique	Volume (litres)	Huile de boîte de vitesses recommangée
MPS6	7,3	BOT 341
TF-80SC	7,0	AW1

Liquide	Système	Volume (litres)	Qualité indiquée
Liquide de refroidissement	2.0T et T5	10,5	Liquide de refroidissement recommandé par Volvo avec 50 % d'eauA, voir emballage.
	T6, D3 et D5	8,9
	T3 et T4, boîte manuelle	9,2
	T4, boîte de vitesses automatique	9,8
Liquide de frein	Système de freinage	0,4	DOT 4+
Fluide de direction assistée	Direction assistée	-	WSS M2C204-A2 ou produit similaire.
Liquide lave-glace	Voitures avec lave-phares	5,4	Liquide antigel recommandé par Volvo mélangé à de l'eau.
	Voitures sans lave-phares	4,0

Liquides et lubrifiants

Liquide	Système	Volume (litres)	Qualité indiquée
Carburant	Moteur essence	env. 67	Essence: voir page 286
	Moteur Diesel	env. 67	Diesel: voir page 286

A La qualité de l'eau doit correspondre à la norme STD 1285,1.

Dans des conditions de conduite normales, le remplacement de l'huile de boîte de vitesse n'est pas nécessaire. Cela peut toutefois s'avérer nécessaire en cas de conditions difficiles, voir page 372.

Carburant

Consommation en carburant et émissions de CO_2

		A		B		C
		CO2	∅	CO2	∅	CO2	∅
2.0T	man	263	11,3	147	6,3	189	8,1
2.0T	aut	262	11,3	154	6,6	194	8,3
T3	man	201	8,7	130	5,6	156	6,7
T4	man	201	8,7	130	5,6	156	6,7
T4	aut	234	10,1	143	6,1	176	7,6
T5	man	263	11,3	147	6,3	189	8,1
T5	aut	262	11,3	154	6,6	194	8,3
T6 AWD	aut	346	14,8	175	7,5	237	10,2
D3	man	191	7,3	117	4,4	144	5,5
D3	aut	218	8,3	130	4,9	162	6,1

Carburant

		A		B		C
		CO2	∅□	CO2	∅□	CO2	∅□
D5	man	183	6,9	119	4,5	142	5,4
D5	aut	234	8,9	131	5,0	169	6,4
D5 AWD	aut	250	9,5	144	5,4	183	6,9

CO2 : grammes/km

: litres/100 km

A = conduite en milieu urbain

B = conduite sur route

C = conduite mixte

Consommation de carburant et émissions de dioxyde de carbone

Les valeurs de consommation de carburant et d'émissions du tableau ci-dessus sont basées

sur des cycles de conduite particuliers déterminés par l'UE 1, valables pour une voiture dont le poids en ordre de marche correspond à la version de base et sans équipement supplémentaire. Selon l'équipement, le poids de la voiture augmente. L'équipement combiné au poids du chargement augmente la consommation en carburant et les émissions de dioxyde de carbone.

Il existe plusieurs raisons à une consommation de carburant plus élevée que celles indiquées dans le tableau. Par exemple :

Le style de conduite du conducteur. - Si le client a choisi des roues plus grosses que les roues standard montées sur la version de base, la résistance augmentera. - Une vitesse élevée qui augmente la résistance de l'air. - La qualité de carburant, les conditions de circulation, l'état de la chaussée, les conditions météorologiques et l'état de la voiture.

Une simple combinaison de ces exemples peut entraîner une augmentation considérable de la

Carburant

consommation. Pour de plus amples informations, reportez-vous aux régulations 1.

Les différences peuvent être importantes si vous comparez votre consommation de carburant réelle à celle indiquée selon les cycles de conduite UE1 utilisée pour l'homologation de la voiture basée sur les valeurs du tableau.

Ne pas oublier

Conseils pour réduire la consommation de carburant :

• Roulez doucement et évitez les accélérations inutiles et les freinages brusques.
• Roulez avec une pression de pneus correcte et contrôlez-la souvent. Choisissez la pression ECO pour un meilleur résultat. Consultez le tableau des pressions de pneu en page 377.
• Le besoin des pneus peut affecter la consommation de carburant. Faites-vous conseiller par un réparateur/agréé.

Vous trouverez des informations détaillées et des conseils aux pages 13 et 280.

Voir la page 285 pour de plus amples informations concernant le carburant.

Roues et pneus, dimensions et pressions

Pressions des pneus agrégées

Version	Dimension de pneus	Vitesse (km/h)	Charge, 1-3 personnes		Charge maxi		Pression ECOA
			Avant (kPa)B	Arrière (kPa)	Avant (kPa)	Arrière (kPa)	Avant/arrière (kPa)
2.0T T3 T4	205/60 R 16	0-160	230	230	260	260	260
	215/55 R 16	160 +	260	240	280	260	-
	215/50 R 17
	235/45 R 17
	235/40 R 18
	235/45 R 17 SST	0-160	230	230	260	260	260
		160 +	260	260	280	280	-
T6	215/55 R 16	0-160	230	230	260	260	260
	235/45 R 17	160 +	280	240	300	260	-
	215/50 R 17	0-160	240	240	260	260	260
	235/40 R 18	160 +	300	240	320	280	-
	235/45 R 17 SST	0-160	230	230	260	260	260
		160 +	280	280	300	300	-

Roues et pneus, dimensions et pressions

Version	Dimension de pneus	Vitesse (km/h)	Charge, 1-3 personnes		Charge maxi		Pression ECOA
			Avant (kPa)B	Arrière (kPa)	Avant (kPa)	Arrière (kPa)	Avant/arrière (kPa)
D5 FWD D3 T5	215/55 R 16	0-160	230	230	260	260	260
	215/50 R 17	160 +	260	240	280	260	-
	235/45 R 17
	235/40 R 18
	235/45 R 17 SST	0-160	230	230	260	260	260
		160 +	260	260	280	280	-
D5 AWD	215/55 R 16	0-160	230	230	260	260	260
	235/45 R 17	160 +	260	240	280	260	-
	215/50 R 17	0-160	240	240	260	260	260
	235/40 R 18	160 +	280	240	300	260	-
	235/45 R 17 SST	0-160	230	230	260	260	260
		160 +	260	260	280	280	-
Pneu Temporary Spare		80 maxi	420	420	420	420	-

A. Conduite économique en carburant. B. Dans certains pays, l'unité bar est utilisée avec l'unité SI Pascal : 1 bar = 100 kPa.

Système électrique

La voiture est équipée d'un alternateur à courant alternatif régulé par la tension. Le circuit électrique est unipolaire et le châssis et le bloc-moteur font office de conducteurs.

La capacité de la batterie dépend de l'équipement de la voiture.

Important

Si la batterie est remplacée, veillez à le faire avec une batterie de même capacité de démarrage à froid et de même capacité de réserve (voir autocollant sur la batterie).

Batterie

Tension (V)	Capacité de démarriage à froid, CCA - Cold Cranking Amperes (A)	Capacité de secours (minutes)
12	520–700	100–135
12	700–760	120–135

Homologation de type

Système de télécommande

Pays
A, B, CY, CZ, D, DK, E, EST, F, FIN, GB, GR, H, I, IRL, L, LT, LV, M, NL, P, PL, S, SK, SLO	CE Delphi s'engage par la présente déclaration que ce système de télécommande satisfait aux exigences principales et autres normes décri-tes dans la directive 1999/5/CE.
IS, LI, N, CH
HR

Pays
ROK	Delphi 2003-07-15, Germany R-LPD1-03-0151
BR	ANATEL 00X6-05-3149 (01)07804476019528
RC	CCAB06LP1940T4

Système de radar

Pays
Singapour	Complies with IDA standards DA105753 IDA: Infocomm Development Authority of Singapore.
Brésil	ANATEL

Homologation de type

Bluetooth®

Pays
Pays de l'UE	CE Export: Japon Producteur: Alpine Electronics Inc. Type d'équipment: Unité Bluetooth® Pour de plus amples informations, consultez http://ec.europa.eu/enterprise/rtte/faq.htm#informing

Homologation de type

Pays
Républi- queutsch-que:	Alpine Electronics, Inc. tímtó prohlăsjupe,že tento Bluetooth® Module je ve shodě se základními požadavyk a dalšími príslušnými ustanoveními směrnice 1999/5/ES.
Dane- mark:	Undertegnede Alpine Electronics, Inc. erkrærer herved, at følgende udstyr Bluetooth® Module overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.
Allema- gne:	Hiermit erklärapt Alpine Electronics, Inc., dass sich das Gerät Bluetooth® Module in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 1999/5/EG befindet.

Homologation de type

Pays
Estonie :	Käesolevaga kinnitab Alpine Electronics, Inc. seadme Bluetooth® Module vastavust direktiivi 1999/5/EÜ pöhinõuetele ja nimeturud direktiivist tulenevatele teistele asjakohastele sätetele.
Grande-Bretagne :	Hereby, Alpine Electronics, Inc., declares that this Bluetooth® Module is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.
Espagne :	Por medio de la presente Alpine Electronics, Inc. declara que el Bluetooth® Module cumple con los requisitos esencias y cualesquiera除外 dispositions aplicables o exigibles de la Directiva 1999/5/CE.
Greece :	ME THN ΠΑρΟΥΣΑ Alpine Electronics, Inc. ΔΗΛΩNEI OTI Bluetooth® Module ΣΥΜΟΡΦΩNETAI ΠΙΝΟ ΠΙΣ ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ KAI TΙΣ ΑΟΙΝΕΣ ΣχETAΚΕΣ ΔΙATAΞΕΙΣ ΘΗ ΕΟΗΓΙΑΣ 1999/5/EK.
France :	Par la présente Alpine Electronics, Inc. déclare que l'appareil Bluetooth® Module est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Italie :	Con la presente Alpine Electronics, Inc. dichiara che questo Bluetooth® Module è conforme ai requisiti essenziali ed alle autres disposizioni pertinenti stabilite alla direttiva 1999/5/CE.
Lettonie :	Ar šo Alpine Electronics, Inc. deklare, ka Bluetooth® Module atbilst Direktivas 1999/5/EK buttiskajām prasibām un citiem ar to saistitajiem noteikumiem.
Lithuanie :	Šiuo Alpine Electronics, Inc. deklarujoa, kad šis Bluetooth® Module atitinka esminius reikalavimus irKitas 1999/5/EB Direktyvos nuostatas.
Pays-Bas :	Hierbij verklaart Alpine Electronics, Inc. dat het toestel Bluetooth® Module in overeenstemming is met de essentièle eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
Malte :	Hawnhekk, Alpine Electronics, Inc., jiddikjara li dan Bluetooth® Module jikkonforma mal-htιgiumjiet essenjali u ma provvedimenti ohrajn relevanti li hemm fid-Dirrettiva 1999/5/EC.

Homologation de type

Pays
Hongrie :	Aluliroiott, Alpine Electronics, Inc. nyilatkozom, hogy a Bluetooth® Module megfelel a vonatkoź olapvető követelményeknek és az 1999/5/EC irányelv egyéb előirásainak.
Pologne :	Niniejszym Alpine Electronics, Inc. oświadcza, ze Bluetooth® Module jest zgodny z zasadniczymi wymogami oraz pozostalymi stosownymi postanowieniami Dyrektywy 1999/5/EC.
Portugal :	Alpine Electronics, Inc. declara que este Bluetooth® Module está conforme com os requisitos essenciais e autres dispositions da Direciva 1999/5/CE.
Slovensie :	Alpine Electronics, Inc. izjavlja, da je ta Bluetooth® Module v skladu z bistvenimi zahtevami in ostalimi relevantnimi dolocili direktive 1999/5/ES.
Slova-que :	Alpine Electronics, Inc. týmto vyhlasuje, ze Bluetooth® Module spína základné požiadaky a větky príslušné ustanovenia Smernice 1999/5/ES.
Finlande :	Alpine Electronics, Inc. vakuuttaa täten etttä Bluetooth® Module typpinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.
Suède :	Härmed intygar Alpine Electronics, Inc. attenna Bluetooth® Module står I överensstämmlse med deväsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
Islande :	Härmed intygar Alpine Electronics, Inc. attenna Bluetooth® Module står I överensstämmlse med deväsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
Norvège :	Alpine Electronics, Inc. erklærer herved at utstyret Bluetooth® Module er i samsvar med de grunnleggende krav og övrige relevante krav i direktiv 1999/5/EF.

Pays

Pays
Singa- pour:	Complies with IDA Standards DA100925※
Émirats Arabes Unis	TRA REGISTERED No: 0020557/09 DEALER No: 0014517/08
Jordanie:	Le produit contenant le module Bluetooth est conforme au numéro de certification suivant. Numéro de certification du module BT : TRC/LPD/2010/4. BT module name: IAM2.1BT PWB EU

Homologation de type

Pays
Afrique du Sud	TA-2016/187 ICASA APPROVED
Uruguay	Ce produit comprend le transmetteur agréé URSEC [nom du module et dénomination du modele (IAM2.1 BT PWB EU + BVJG905A, BVVE905A, BVLV905A)]

Homologation de type

Différents témoins s'allument sur les écrans de la voiture. Ces témoins sont répartis selon différentes catégories : avertissement, contrôle et information. Vous pouvez voir ci-dessous les témoins les plus fréquents ainsi que leur signification et un renvoi à la page du manuel à laquelle vous trouverez plus d'informations. Pour de plus amples détails sur les témoins et les messages, consultez les pages 78, 80 et 144.

Le témoin d'alertement rouge s'allume en présence d'un problème impliquant la sécurité et/ou les propriétés de conduite de la voiture. Un message explicatif apparait en même temps sur l'affichage d'informations.

Le témoin d'information jaune s'allume, en association avec un message sur l'écran d'information, lorsqu'une anomalie est apparue dans l'un des systèmes de la voiture. Le témoin d'information peut aussi s'allumer en combinaison avec d'autres témoins.

Témoins à l'écran

Témoins d'avertissement et de contrôle sur le combiné d'instruments

Symbole	Significa-tion	Page
	Pression d'huile basse	80
	Frein de sta-tionnement	80, 135, 136
	Coussins gonflables - SRS	21, 80
	Témoin de ceinture de sécurité non bouclée	18, 80
	L'alterna-teur ne charge pas	80

Symbole	Significa-tion	Page
	Panne dans le système de freinage	80, 134
	Avertisse-ment, mode sécurité	21, 32, 80, 81, 124

Témoins de contrôle sur le combiné d'instruments

Symbole	Signification	Page
	Panne dans le système ABL*	79, 93
	Système de dépollution des gaz d'éché-pement	79
	Panne dans le système ABS	79, 134
	Feu antibrouil-lard arrêté allumé	79, 94

Témoins à l'écran

Symbole	Signification	Page
	Système de contrôle de la stabilité, DSTC, Stabilisateurs de véhicule attélé	79, 171, 300
	Préchauffage (diesel)	79
	Niveau de carburant bas dans le réservoir	79, 164
	Information, dire l'écran	79
	Feux de route allumés	79, 93
	Clignotants gauches	79
	Clignotants droits	79

Autres témoins d'informations sur le combiné d'instruments

Symbole	Signification	Page
	Régulateur adapta-tif de vitesse*	173, 179, 185
	Régulateur adapta-tif de vitesse*	185
	Régulateur adapta-tif de vitesse*, Con-trôle de la dis-tance* (Distance Alert)	185, 190
	Régulateur adapta-tif de vitesse*, Con-trôle de la dis-tance* (Distance Alert)	185, 190
	Régulateur adapta-tif de vitesse*	185
	Régulateur adapta-tif de vitesse*, Con-trôle de la dis-tance* (Distance Alert)	180, 188

Symbole	Signification	Page
123456 123 100	Régulateur adapta-tif de vitesse*, Con-trôle de la dis-tance* (Distance Alert)	180, 188
123456 T1 12 100	Régulateur adapta-tif de vitesse*	179
	Radar*	185, 190202
	Régulateur adapta-tif de vitesse*	185
123456 T1 12 LUM 70	Limiteur de vitesse	175
	Capteur de caméra*, Capteur laser*	194, 202, 206, 208

Témoins à l'écran

Symbole	Signification	Page
	Frein automatique*, Contrôle de la distance* (Distance Alert), City Safety™, Système d'anticipation de collision*	190, 194, 202
	Chauffe-moteur et chauffage d'habita-cle alimentés au carburant*	164
	Système ABL*	93
	Trappe de réservoir de carburant, côte droit	283
	Niveau de batterie bas	164
	Frein de stationne-ment	136
	Capteur de pluie*	102

Symbole	Signification	Page
	Système d'Alerte de Vigilance*	205
	Système d'Alerte de Vigilance*, Alerte Franchissement de Ligne*	206, 208
	Système d'Alerte de Vigilance*, Alerte Franchissement de Ligne*	208
	Système d'Alerte de Vigilance*, Temps pour arrêt	206

Témoins d'information sur l'écran de la console de plafonnier

Symbole	Signification	Page
FASTEN BELT	Témoin de ceinture de sécurité non bou-clée	20
	Coussin gonflable passager, activé	24, 25
PASSSENGER ARIAG QFF	Coussin gonflable passager, désactivé	25

Accident, voir Collision. 32

ACC - Régulateur adaptatif de vitesse et de distance. 177

Adaptation des propriétés de conduite... 172

Adaptation du faisceau d'éclairage 97 Active Bending Lights 98 Phares halogène 98

Aide au démarrage. 119

Aide au stationnement 210 capteurs d'aide au stationnement. 212

AIRBAG 22,23

Air conditionné, AC. 160

Alarme 69 : activer. 69

Contrôle de l'alarme. 51

Désactivation du signal d'alarme. 69

Désactivation temporaire. 70

désactiver 69

Niveau d'alarme réduit. 70

Signaux d'alarme 69

témoin d'alarme 69

Test du système d'alarme. 70

Alerte franchissement de ligne 207

All Wheel Drive (Transmission intégrale)........... 132

Amortisseur de vibrations. 296

Ampoules, voir Éclairage. 332

Angle mort (BLIS) 217

Antipatinage. 170

Appel entrant. 262 manipulation. 262

Appuie-tête place centrale arrière 88 rabattement 89,90

Arrimage de la charge (Chargement) 290

AUTO climatisation. 159

Autocollants. 364

Avertisseur sonore 91

AWD, transmission intégrale 132

Balai d'essuie-glace 338 nettoyage 339

position d'entretien 338

Remplacement. 338

Balayage intermittent. 102

Batterie : 340, 379. Aide au démarrage : 119.

entretien 340

Symboles d'avertissement 340

Symboles sur la batterie 340

télécommande/VPC. 56

Système d'information sur les zones mortes, BLIS..... 217

Blocage du sélecteur de vitesses 122

Blocage du sélecteur de vitesses, désactivation mécanique. 123

Blocage du volant. 118

Bluetooth mains-libres 260

média 251

microphone désactivé … 262

Streamingaudio 251

tél. appel vers tel. mobile 262

Boîte à gants. 222

verrouillage 64

Boîte de vitesses 120

Automatique 120

manuelle. 120

Boîte de vitesses automatique 120

Positions manuelles (Geartronic) 121

Remorquage et transport. 301

remorque 296

Boîte de vitesses manuelle 120

Remorquage et transport. 301

Boîte de vitesses Powershift. 123, 301

Boîtier de fusibles 344

boîte à gants 349

Boîtier de relais/fusibles, voir Fusibles.... 344

Boussole. 110

étalonnage 110

Bouton d'information, VPC. 51

Buée. 160

Condensation dans les phares. 355

élimination avec les buses de ventilation. 161

Fonction minuterie. 160

Traitement des vitres. 153

Buses de lavage, chauffées 103

Buses de lavage chauffées. 103

Buses de ventilation. 155

Cache-bagages 294 Camera d'aide au stationnement. 213 Capot moteur, ouverture. 324 Capeur de camera. 193, 200 Capteur de pluie. 102 Caractéristiques du moteur 369 Carburant. 285

Consommation de carburant 374

économie de carburant. 313

filtré à carburant. 287

CD 244

Ceinture de sécurité siège arrière. 20 tendeur de ceinture de sécurité 20 Ceintures de sécurité. 18 Charge maximale sur le toit 367 Chargement charge sur le toit 289 compartiment de chargement 289 généralités 289 points de levage 290 Charge sur le toit, maximale 367 Chassis actif - Four-C. 172

Chauffage 159 Chauffage auxiliaire. 167 Chauffage d'habitacle alimenté au carburant. 163 Chauffage de stationnement 163

batterie et carburant 163 réglage. 165 stationnement en côte 163

Chauffage électrique. Arrêt lunette. 109

rétroviseurs. 109 sièges 158

Chauffage supplémentaire (diesel) 167 Chauffe-moteur alimenté au carburant. 163 Cirage 356 City SafetyTM 191 Clé. 48 Clean Zone Interior Package (CZIP) 154 Clés de contact. 84 Clignotants. 95 Climatisation 160 généralités 153 Code couleur, peinture 359

Collision 32 Combinedinstruments. 144 Commande console centrale. 147, 229, 273 Commande du frein moteur 170 Commandes au volant.... 91, 147, 173, 231 Commandes climatiques 153 capteurs 153 généralités 153 Commande vocale, telephone mobile.... 269 Commutateur d'éclairage.... 92 Compartment à bagages cache-bagages 294 chargement 289 éclairage 96 filet de protection 292 grille de protection 293 Compartment de chargement points de levage 290 Compartment moteur fluide de direction assistee 331 huile 326 liquide de refroidissement 329 vue d'ensemble 325

Compartiments de rangement dans l'habitacle 221 Compteur journalier. 82 Condensation dans les phares. 355 Conduite 280 avec le hayon ouvert. 281 avec remorque. 295 système de refroidissement. 280 Conduite avec une remorque charge sur la boule d'attelage 367 poids remorqué. 367 Conduite dans l'eau 280 Conduite économique. 280 Conduite en hiver 281 Confort dans l'habitacle. 221 Console centrale. 147 Contrôle d'alerte de vigilance du conducteur (Driver Alert Control). 204 Contrôle de la distance. 188 Contrôle du niveau d'huile moteur. 326 Corner Traction Control 170 Coussin gonflable activation/désactivation, PACOS. 24 côtés conducteur et passager. 22 désactivation avec la clé. 24

Coussins gonflables latéraux. 26 Coussin SIPS. 26 Crochet d'attelage amovible, dépose 299 amovible, fixation 298 Crochet d'attelage, voir dispositif d'attelage 296 CZIP (Clear Zone Interior Package) 154

Dégivrage 160 Démarrage sans clé (keyless drive)... 58, 117 Désactivation du blocage de sélecteur de vitesses. 123 Désignation du type. 364 Détection des piétons. 196 Déverrouillage depuis l'extérieur. 62 depuis l'intérieur. 63 Diesel. 286 Dimensions extérieures 366 Dispositif d'attelage 296 caractéristiques 297

Dispositif de blocage éthylométrique.... 113 Dispositif de maintien pour sacs à provisions 290 Distribution de l'air 155, 161 Dolby Surround Pro Logic II. 226 Dossier 86 avant, rabattement 86 Dossier de la banquette arrêté, rabattement 89 DSTC, voir aussi Système de contrôle de la stabilité 170 Durée éclair. d'approche 97 DVD 244

ECC, climatisation électronique. 156 Éclairage. 332

ampoules, caractéristiques. 336 commande dans l'habitacle. 96 durée d'éclairage d'approche. 97 éclairage automatique, habitacle. 96 éclairage d'accompagnement. 97 éclairage de l'écran. 92

éclairage des instruments. 92 feu antibrouillard arrière. 94 feux de position/de stationnement. 94 feux de route/de croisement 92 Phares xénon actifs. 93 réglage de la portée des phares. 92

Éclairage, remplacement d'ampoule...... 332

bloc optique arrière 335 clignotants 334 compartiment de chargement 336 Douille arrière, clignotants. 335 éclairage de la plaque minéralogique. 335 feux de croisement, halogène 333 feux de route, ampoule Xénon. 334 feux de route, halogène 334 miroir de courtoisie. 336

Éclairage d'accompagnement. 97 Éclairage d'habitacle, voir Éclairage. 96 Éclairage de l'écran. 92 Éclairage des instruments, voir Éclairage. 92 Éclairage du tableau de bord. 92 Éclats et rayures 359 Eco Start/Stop DRIVE. 126 Écrans d'information. 78 Émissions de CO2 374

Émissions de dioxyde de carbone. 288 Enfant. 33

placement dans la voiture 33 sécurité 33 siège infant et coussin gonfable latéral. 26 verrouillage de sécurité infant. 40

Entrée AUX. 228, 248 Entrée signal, externe 228, 248 Entretien protection anticorrosion. 357 Entretien de la voiture, garniture en cuir. 358 Équipement de premier secours. 314

Équipement de secours : triangle de présignalisation 314

Essuie-glace. 102 capteur de pluie. 102 Essuie-glace et lave-glace 102 ETC, commande électronique de la température 157 Étiquettes. 364

Faisceau d'éclairage, adaptation. 97 Femmes enceintes, ceinture de sécurité... 19 Feu antibrouillard arrière. 94 Feux arrêterre emplacement. 335 Feux de détresse. 95 Feux de position/de stationnement. 94 Feux de route/de croisement, voir Éclairage. 92 Feux Stop. 94 Filet de protection. 292 Filtre à particules diesel. 287 Filtre à suie. 287 Filtre à suie plein 287 Filtre d'habitacle. 154 Fonction aération générale. 63, 154 Fonction de mémoire du siècle 87 Fonction panique. 50 FOUR-C-Chassis actif. 172 Frein de stationnement 135

frein de stationnement électrique. 135

desserrage automatique. 136 desserrage manuel. 136 tension de batterie faible. 135

Freins. 133

Aide au freinage d'urgence, EBA 133 appoint en liquide de frein. 330 feux stop. 94 feux stop d'urgence 94 freinage antiblocage, ABS. 133 frein de stationnement électrique..... 135 système de freinage. 133 témoins sur le combiné d'instrument. 134

Freins de route. 133

FSC, label écologique. 14

Fusibles 344

boîtier dans le coffre/compartment à bagages. 352 boîtier de relais et de fusibles, compartiment moteur. 345 généralités 344 replacement. 344 Start/Stop 353 zone froide. 353

Garniture 357 Garniture en cuir, conseil de nettoyage... 358 Geartronic. 121 Global opening. 154 Grille de protection 293

Habitacle 221 Hayon verrouillage/déverrouillage 64 HomeLink 138 Homologation de type, système de télécommande 380 Huile, vois aussi Huile moteur. 370 Huile moteur. 326, 370

conditions de conduite difficiles 370 filtre. 326 qualité d'huile 370 volumes. 370

Huiles et liquides 372

IAQS - Système de Qualité de l'Air Intérieur. 154

IC - Inflatable Curtain. 28

Immobilisateur. 49

Immobiliseur électronique. 49

Indicateurs dans le combiné d'instruments compte-tours. 78

compteur de vitesse 78

Jauge de carburant. 78

Indications lumineuses, VPC. 51

Infotainment 226

Boutons sources 228

commande vocale 269

Fonctions de base 229

Navigation dans les menus 273

vue d'ensemble 228

Initialisation des lève-vitres. 107

Instruments et commandes. 74

iPod®, connexion. 248

Jantes

nettoyage 356

Jauge électronique 328

Label écologique FSC, manuel de conduite et d'entretien 14

Lame de clé. 52

Lavage de la voiture 355

Lavage en station automatique. 355

Lavage haute pression des phares. 103

Lave-glace

Liquide lave-glace, remplissage. 339

lunette arrière 103

pare-brise. 103

Lave-glace du pare-brise. 103

Lecteur multimédia 244

Lève-vitres. 105

Liquide de frein et d'embrayage. 330

Liquide de refroidissement, contrôle et remplissage. 329

Liquide lave-glace, remplissage. 339

Liquides, volumes. 372

Lubrifiants. 372

Lubrifiants, volumes. 372

Lunette arrière, dégivrage. 109

Manuel de conduite et d'entretien, label écologique. 14

MA VOITURE 147

Média Bluetooth® 251

Messages d'erreur Alerte franchissement de ligne 208 Contrôle d'alerte de vigilance du conducteur (Driver Alert Control) 206 voir Messages et témoins 185

Messages d'erreur du contrôle de la distance. 190

Messages d'erreur du régulateur adaptatif

Dé vitesse et de distance ACC. 185

Messages dans BLIS. 219

Messages de pannes dans BLIS. 219

Messages et témoins

Alerte franchissement de ligne 208

Contrôle d'alerte de vigilance du conducteur (Driver Alert Control) 206

Contrôle de la distance. 190

Système d'anticipation de collision avec freinage automatique

CWAB. 194, 202

Messages et témoins du régulateur adap

Table de vitesse et de distance ACC. 185

Messages sur l'écran d'informations...... 170

Messages sur le combiné d'instruments. 144

Minuteur. 160

Miroir de courtoisie. 96, 223

Mode de sécurité 32

Montre, réglage. 82

Moteur

demarrer. 117

surchauffe 295

Navigation dans les menus et traitement

Des messages. 144

Navigation du menu Infotainment 273

Nettoyage

Ceintures de sécurité 359

garniture 357

jantes. 356

Lavage de la voiture 355

Lavage en station automatique. 355

Niveau de puissance de la direction, voir

Résistance de la direction. 172

Niveau hule bas. 326

Nouveau réglage en position neutre. 108

Céllule de remorquage 302

Ordinateur de bord. 168

PACOS. 24

PACOS, commutateur. 24

Pare-brise athérique. 105

Pare-soleil, toit ouvrant. 112

Particules provoquant allergies et

asthma. 154

Passer un appel. 262

Peintures

code de couleur 359

Dommages et retouche 359

Phares. 332

Phares xenon actifs. 93

Pile

télécommande 259

Pneus

caractéristiques 309

catégories de vitesse 309

entretien 306

kit de réparation de crevaison 317

pneus d'hiver 308

pression. 313

propriétés de conduite 306

sens de rotation. 306

Surveillance de la pression des pneus 315

témoin d'usure. 307

Pneus d'hiver. 308

Pneus utilisables après une crevaison..... 316

Poids

poids en ordre de marche 367

Poids en ordre de marche 367

Poids remorqué 367

Poids total : 367

Polissage. 356

Positions de clé 84

Positions manuelles (Geartronic) 121

Pot catalytique. 285

dépannage 301

Pression ECO. 313

prise électrique. 223

Prise électrique

compartiment de chargement 290

siège avant 223

Programme d'entretien 324

Protection anticorrosion 357

Protection antipincement, toit ouvrant.... 112

Qualité de l'essence. 286

Radar. 177

limits. 183

Radio 236

AM/FM 236

DAB 240

Structure de menu 273

Radio DAB. 240

Ravitaillement 283

Ravitaillement en carburant

Bouchon de réservoir 283

ravitaillement 283

trappe du réservoir, ouverture élec-

trique 283

trappe du réservoir, ouverture

manuelle 283

Recherche de pannes pour le capteur de la caméra. 193,201

Recherche de pannes pour le régulateur adaptatif de vitesse et de distance ACC. 185

Recirculation. 160

Recommandations pour la conduite. 280

Réfrigérant. 153

Réglage de la portée des phares. 92

Réglage du volant. 91

Réglages du chassis. 172

Régler la distance temporelle 188

Régulateur adaptatif de vitesse et de dis

tance ACC. 177

radar. 183

Recherche de pannes. 185

Régulateur de vitesse 173

Régulation de la température. 159

Remorquage 301, 303

Oeillet de remorquage. 302

Remorque. 295

cable. 295

conduite avec une remorque 295

Réparation provisoire de crevaison. 317

Résistance de la direction, assujettie à la

vitesse. 172

Rétroviseur intérieur. 109

fonction antiéblouissement automatique

tique 109

Rétroviseurs

boussole. 110 chauffage électrique. 109 extérieurs. 107 intérieurs 109 rabattables électriquement. 107

Rétroviseurs extérieurs. 107 Rétroviseurs rabattables électriquement. 107 Réverrouillage automatique 62 Revêtement hydrofuge et antipoussière. 105 Rideau gonflable. 28 Roue secours. 311

Roues

chaînes à neige 308 jantes 307 pose 311 remplacement. 310 roue de secours. 311

Roues et pneus. 306

Serrure

déverrouillage 62 verrouillage 62 verrouillage automatique 62

Serrures à pêne dormant. 65

Désactivation 65 Désactivation temporaire. 66

Siège 86 Siège à commande électrique. 87 Siège infant. 33

Sièges. 86

à commande électrique. 87 appuie-tête arrière 88 chauffage électrique. 158 rabattement du dossier arrière. 89 rabattement du dossier avant. 86

Sièges infantiles 33

catégories de taille pour sièges infant avec système de fixation ISOFIX. 40 coussin rehausseur 2 niveaux intégré.. 38 points de fixation supérieure pour sièges enfant 44 recommendés. 35 système de fixation ISOFIX pour sièges infant. 40

Sièges infant recommends, tableau.... 35

Soins à la voiture. 355

Son

réglages. 233, 234 surround. 226, 234

Son avertissement système d'anticipation de collision.... 197 Spin control. 170 SST-Self Supporting run flat Tires. 316 Stabilisateur de véhicule attelé 170,300 Structure de menu Infotainment 273 Surchauffe. 295 Surface hydrofuge, nettoyage 357 Surround. 226, 234 Système audio. 226, 228

fonctions 233

vue d'ensemble 228

Système d'alerte de vigilance du conducteur (Driver Alert System). 204 Système d'anticipation de collision. 196, 197 radar. 183, 192, 197 Système d'anticipation de collision avec freinage automatique CWAB* 196 Système de contrôle de la stabilité 170

Système de contrôle de la stabilité et de la

traction. 170

Système de coussins gonflables 21

Système de menu MY CAR. 147

Système de qualité de l'air IAQS 160

Système de refroidissement 280

Système de télécommande, homologation de type 380

Tableau des fusibles dans le compartiment maternel. 346

Taches 357

Tapis de sol. 222

Télécommande 48,258 fonctions 49

lame de clé amovible 52 portée 50

Remplacement de pile 259 Remplacement de piles. 56

TélécommandeHomeLink® programmable 138

Téléphone

Appels entrants 262

commande vocale 269

connector 264

enregistrer un téléphone 261

mains-libres 260

Passer un appel 262

répertoire téléphonique. 264

répertoire téléphonique, raccourci.... 264

Répondre à un appel. 262

Téléphone mobile

commande vocale 269

connector 264

enregistrer un téléphone 261

mains-libres 260

Témoin d'alerte régulateur adaptatif de vitesse et de distance acc. 177

système d'anticipation de collision.... 197

système de contrôle de la stabilité et de la traction. 170

Témoin d'avertissement, système de coussins gonflables. 21

Témoin de ceinture de sécurité non bouclée. 20

Témoin de verrouillage 48

Témoins. 171

témoins d'avertissement 78

témoins d'information 78

Témoins de contrôle. 78

Témoins d'avertissement 80

coussins gonflables-SRS. 80

Frein de stationnement serré. 80

L'alternateur ne charge pas. 80

panne dans le système de freinage.... 80

Pression d'huile faible. 80

Témoin de ceinture de sécurité non bouclé. 80

Témoins d'information et d'avertissement 78

Témoins et messages : Alerte franchissement de ligne. 208

Contrôle d'alerte de vigilance du conducteur (Driver Alert Control). 206

Contrôle de la distance. 190

Système d'anticipation de collision avec freinage automatique CWAB. 194, 202

Témoins et messages du régulateur adaptatif de vitesse et de distance ACC. 185

Température réelle. 153

Température du moteur élevée 295

Test du système d'alarme. 70

Toit ouvrant

Ouverture et fermeture 111

pare-soleil. 112

position de ventilation 111

Protection antipuncture. 112

Toit ouvrant électrique. 111

Transmission intégrale, AWD. 132

Transpondeur. 105

Traumatismes cervicaux dus au coup du lapin, WHIPS. 29

Triangle de présignalisation 314

Trousse de premiers secours 314

TSA - stabilisateur de véhicule attelé 170, 300

TV. 254

USB, connexion. 248

Véhicule attelé tangage 300

Ventilateur. 158

Ventilation. 155

Verre laminé. 105

Verres laminés/renforcés. 105

Verrouillage/déverrouillage hayon 64 intérieur 62

Verrouillage automatique 64

Verrouillage de marche arrière 120

Verrouillage de sécurité infantile. 67

Verrouillage privé 54

Vitres et rétroviseurs. 105

Volant. 91 commandes. 91, 147, 173, 231 commandes régulateur adaptatif de vitesse et de distance ACC. 179 réglage de volant. 91

Volume sonore 229, sonnerie, téléphone 263

telephone. 263

téléphone/lecteur multimédia. 263

VPC - Volvo Personal Communicator fonctions 49, portée 50, 51

Vue d'ensemble des instruments. 76 : conduite à droite. 74 : conduite à gauche.

WHIPS siège enfant / coussin rehausseur 29 traumatismes cervicaux dus au coup du lapin 29

Volvo. for life

VOLVO
