AVEC UNE CHARGE UTILE DE 800 KG, LOGAN PICK-UP est unique dans sa catégorie. Accessible et compact, doté d’un poste de conduite confortable, Logan pick-up est un outil de travail particulièrement efficace, toujours prêt à répondre aux besoins des professionnels exigeants. À la fois robuste et pratique, sa benne est équipée de 16 points d’arrimage qui permettent de sécuriser le transport des objets et des marchandises. Son accès est facilité par un abattant qui supporte 300 Kg.

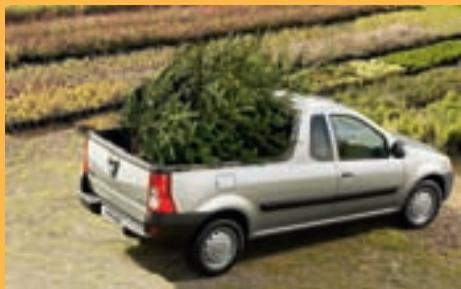

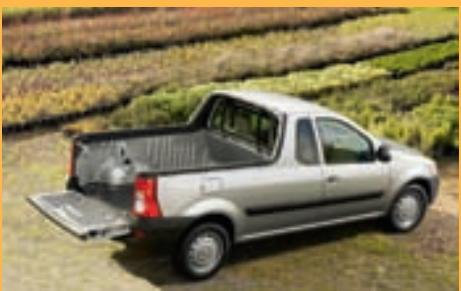

Logan pick-up offre une zone de chargement généreuse et facilement accessible. Les flancs hauts lui permettent d'offrir un volume de chargement pratique et fonctionnel.

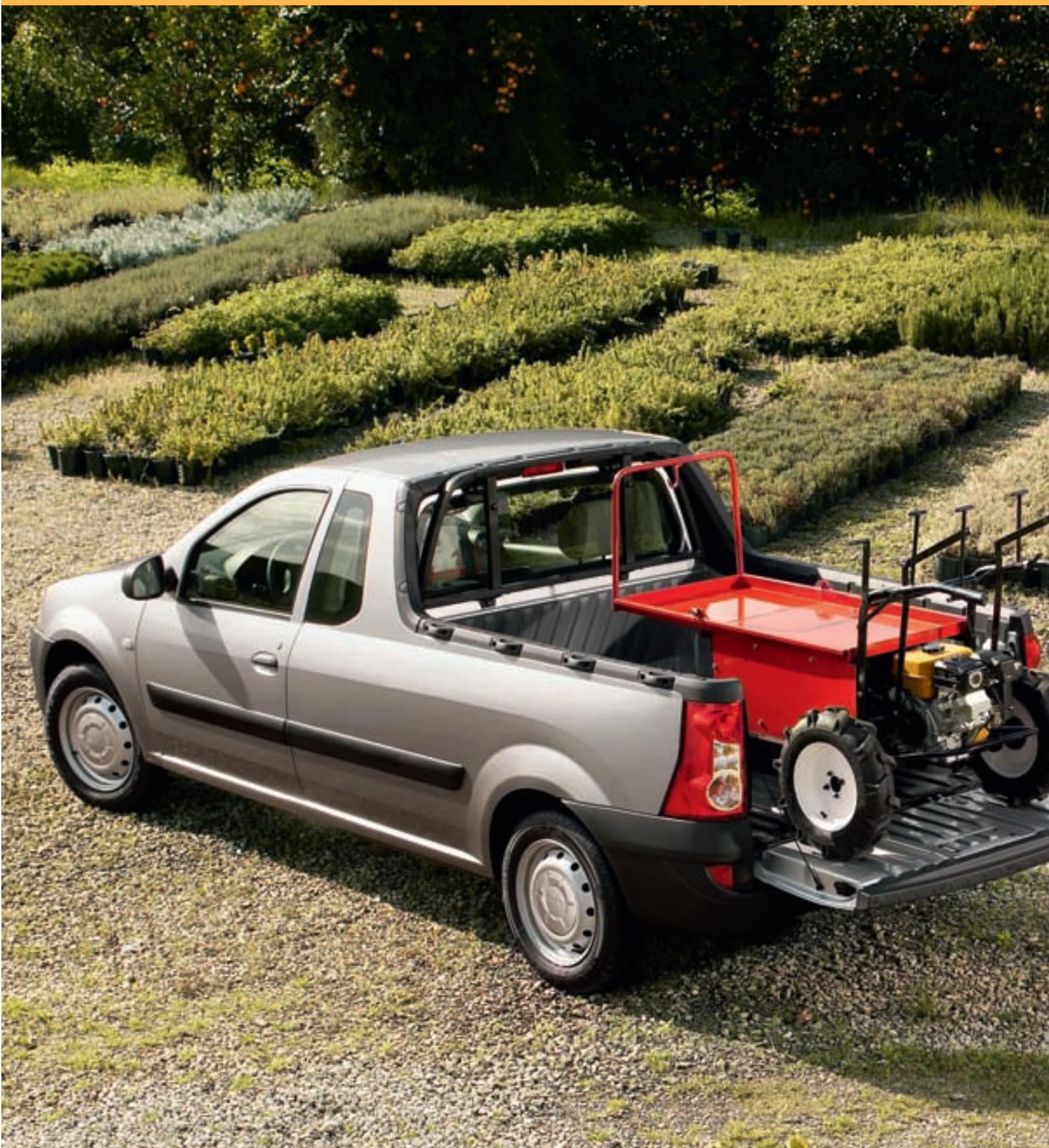

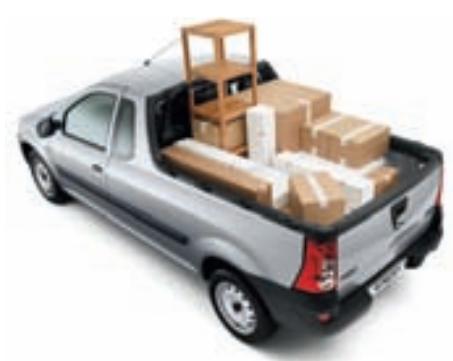

POUR VOUS RENDRE SERVICE, LOGAN pick-up voit grand et met à votre disposition des espaces de chargement adaptés à chaque besoin. Les dimensions généreuses de sa benne (long. 180 cm ; larg. 138 cm) et ses nombreuses possibilités d’aménagement font de Logan pick-up un outil de travail flexible et pratique.

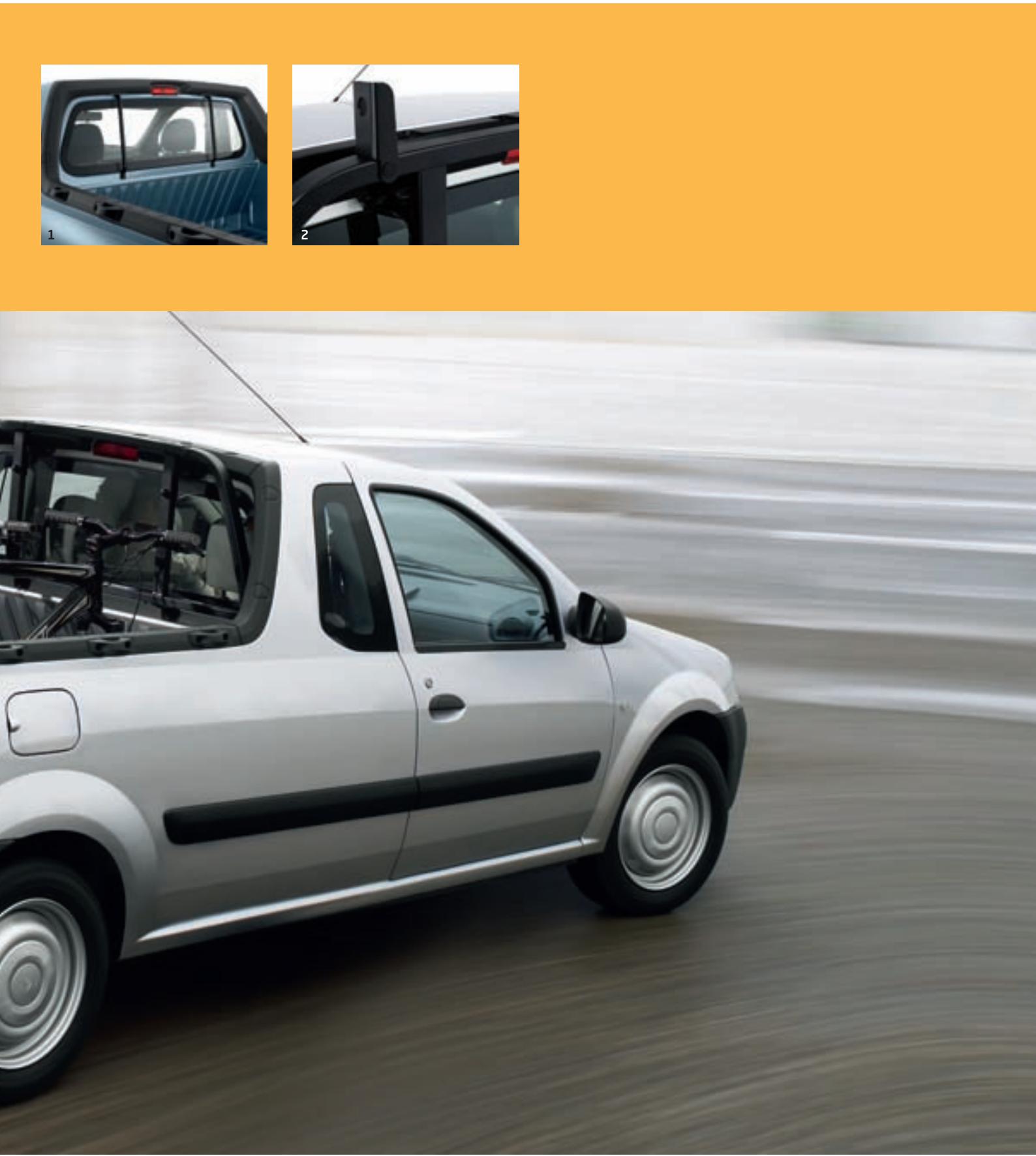

LOGAN PICK-UP EST LE PARTENAIRE IDÉAL de vos loisirs en plein air. Look séduisant de pick-up compact, garde au sol supérieure à celle d’un véhicule classique, espace de chargement ouvert et résistant… Logan pick-up vous emmène sur le terrain de vos loisirs et vous rend d’innombrables services au quotidien. La cloison vitrée à l’arrière de la cabine est protégée par des barreaux (1) et surmontée d’un arceau de sécurité (2) (selon versions), idéal pour arrimer des objets longs. Des planches de surf, par exemple.

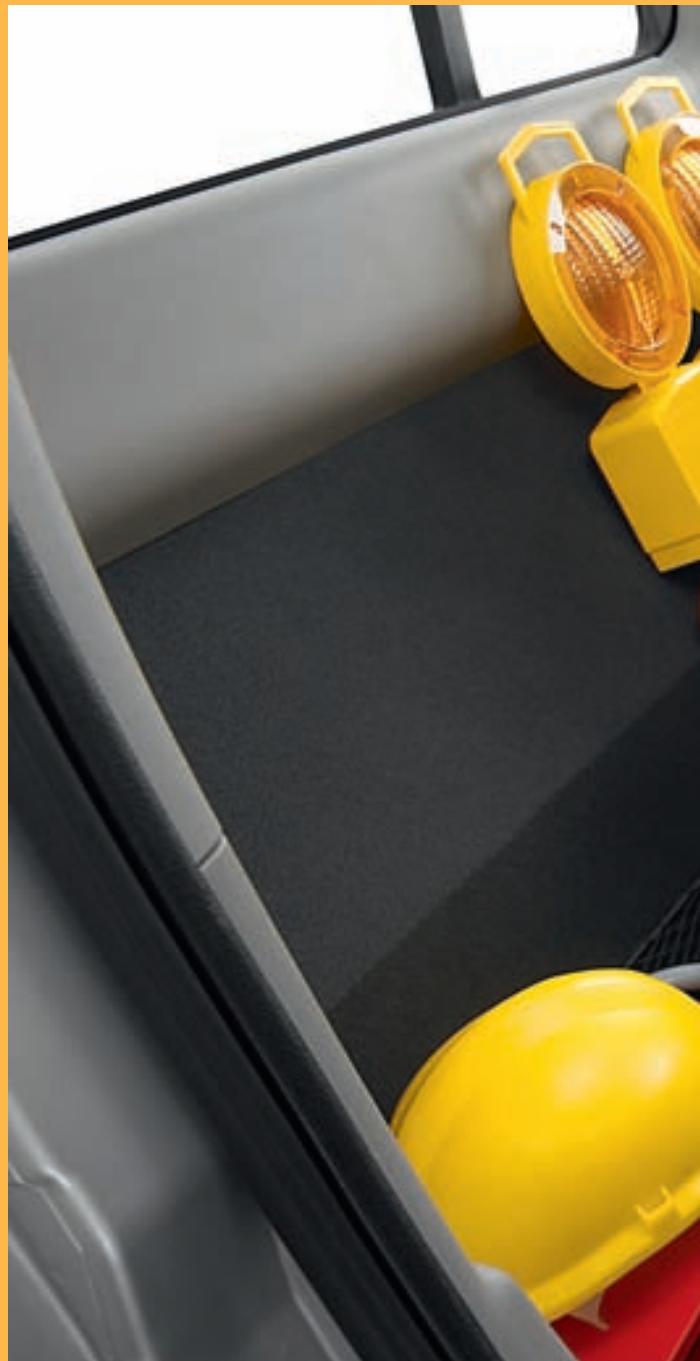

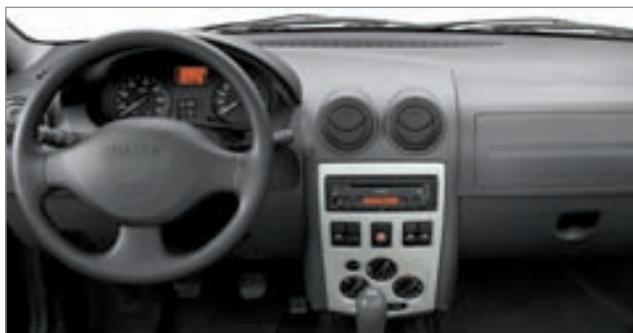

FONCTIONNEL UN ESPACE INTÉRIEUR FACILE À VIVRE, confortable et bien équipé. La cabine de Logan pick-up affiche un vrai sens pratique ! De nombreux espaces de rangements sont à votre disposition : boîte à gants, porte gobelets, vide-poches dans les portes... Pour ranger vos documents et vos équipements professionnels, ou mettre à l’abri votre petit outillage, vous pouvez compter sur un volume de chargement de 300 litres derrière les sièges. Et pour rouler dans les meilleures conditions de confort, des systèmes efficaces de climatisation* et de radio* sont à votre disposition. À bord de Logan pick-up, vous êtes chez vous.

• En option selon versions.

Placé contre la cloison, le filet permet de maintenir des petits objets en toute sécurité.

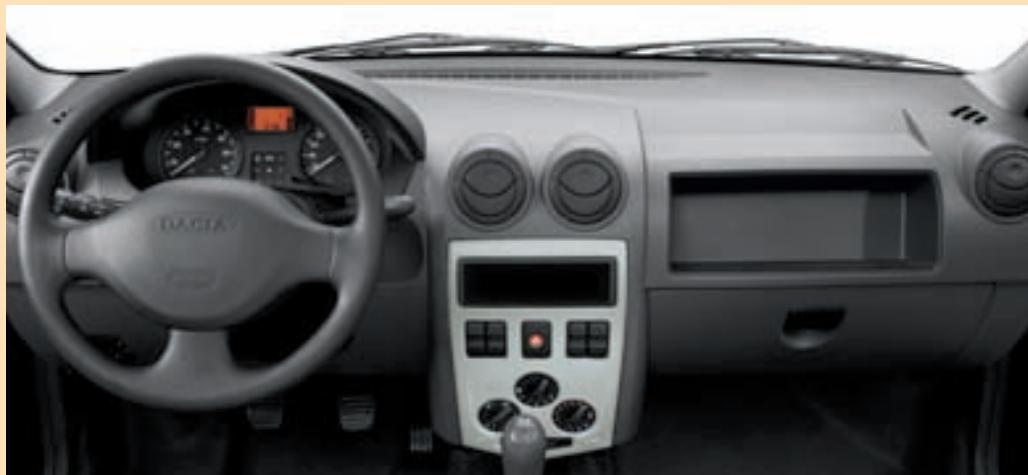

Installé à votre poste de conduite, gardez à portée de main et à l’abri tous les objets qui vous sont utiles.

3. Crochets portemanteau

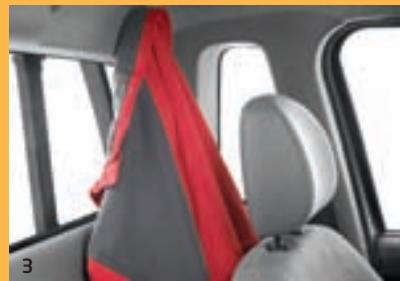

Pratiques, ils vous permettent de suspendre vos vêtements derrière les sièges.

ÉQUIPEMENTS DE SÉRIE

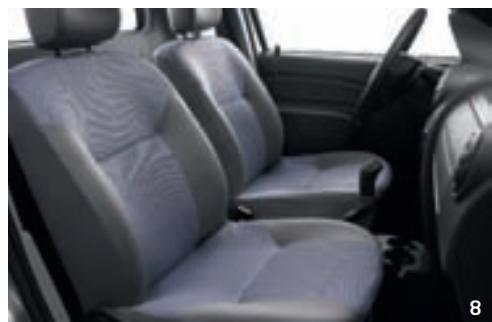

• 2 appuis-tête avant réglables en hauteur
• 2 Emplacements porte-gobelets sur console centrale avant

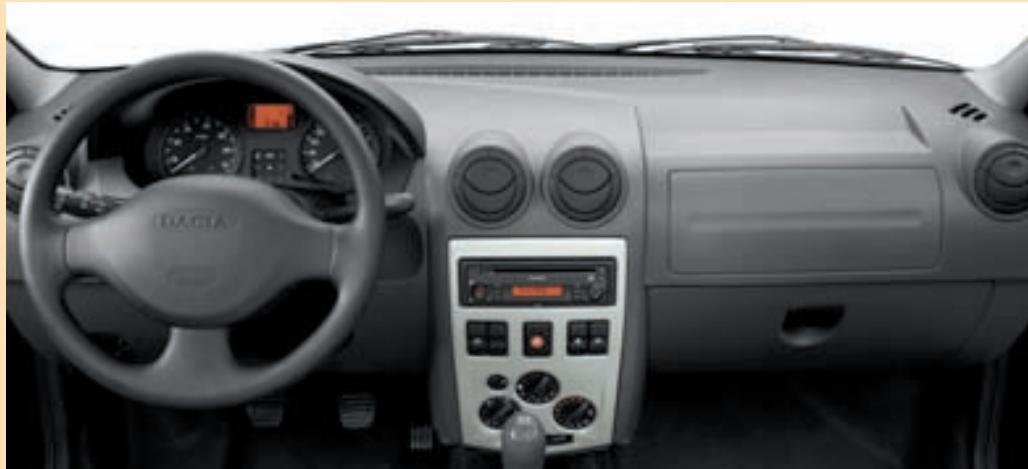

• 4 aérateurs sur planche de bord, orientables à flux réglables
• ABS avec répartiteur électronique de freinage EBV
• Antidémarrage électronique codé
• Boucliers avant et arrière gris
• Ceintures de sécurité avant 3 points
• Charge utile de 800 kg
• Chauffage et ventilation 4 vitesses avec recyclage d'air
• Feu arrière antibrouillard

• Pneus 15" (185/65x15)
• Pré-équipement radio partiel
• Rétroviseurs extérieurs manuels, réglables de l'extérieur
• Rétroviseur intérieur

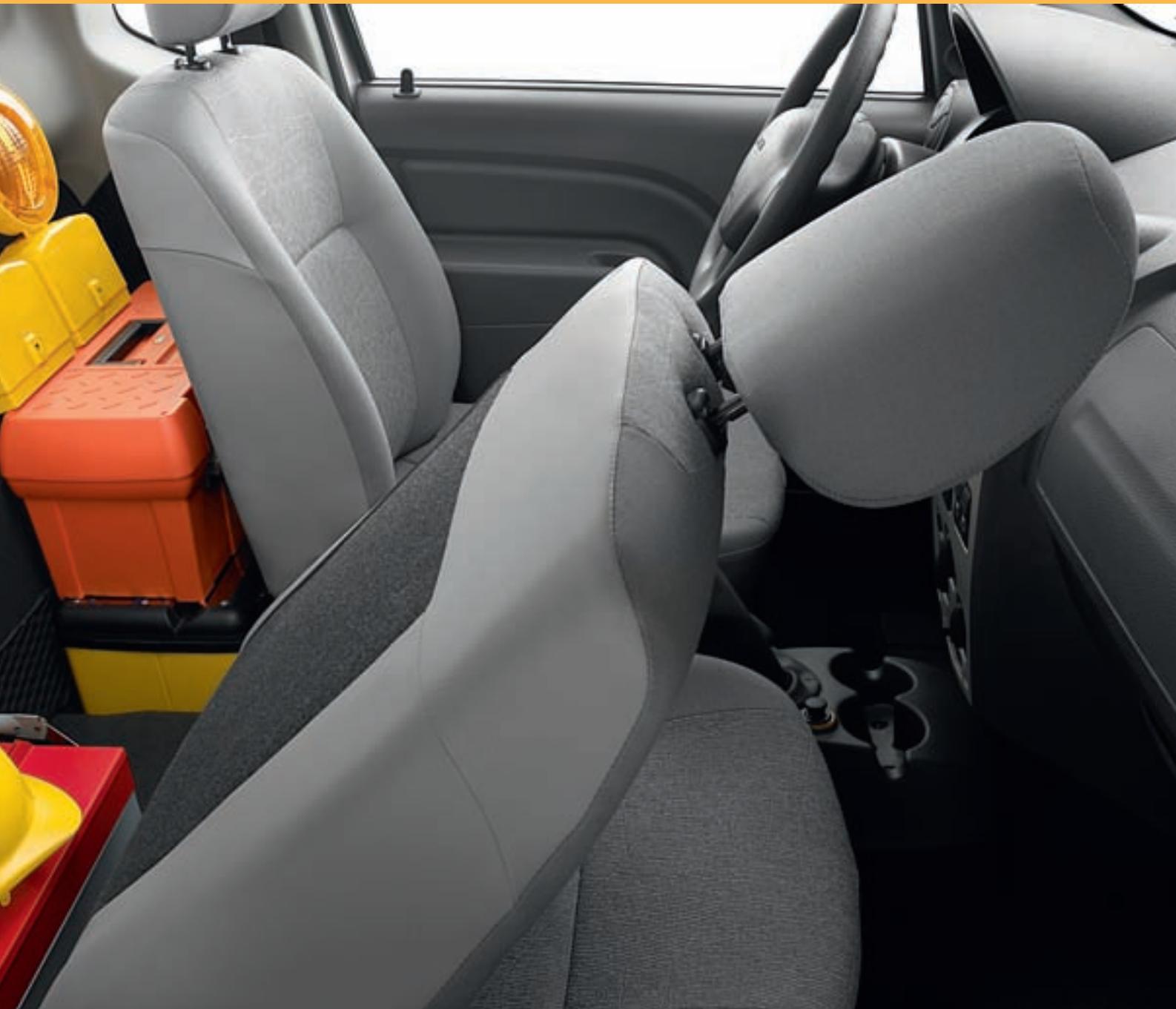

• Siège passager rabattable pour accès à la zone de rangement de la cabine
• Vide-poches de portes avant

ÉQUIPEMENTS EN OPTION

• Peinture métallisée VERSION AMBIANCE
• Baguettes de protection latérales
• Ceintures de sécurité avant réglables en hauteur
• Condamnation centralisée des portes
• Enjoliveurs de roue moyens
• Pré-équipement radio
• Rétroviseurs extérieurs manuels, réglables de l'intérieur
• Siège conducteur rabattable pour accès à la zone de rangement de la cabine
• Vitres et pare-brise teintés

ÉQUIPEMENTS EN OPTION

• Conditionnement d'air
• Pack électrique : télécommande à radio fréquence et lève-vitres avant électriques
• Projecteurs antibrouillard

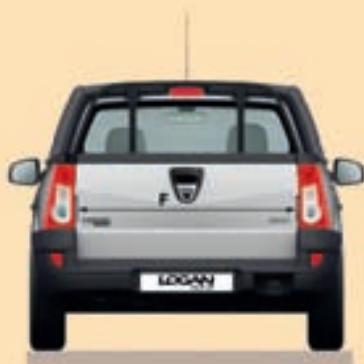

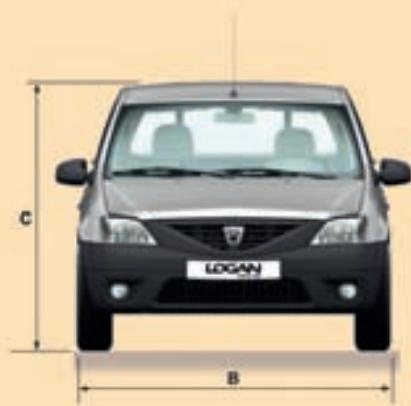

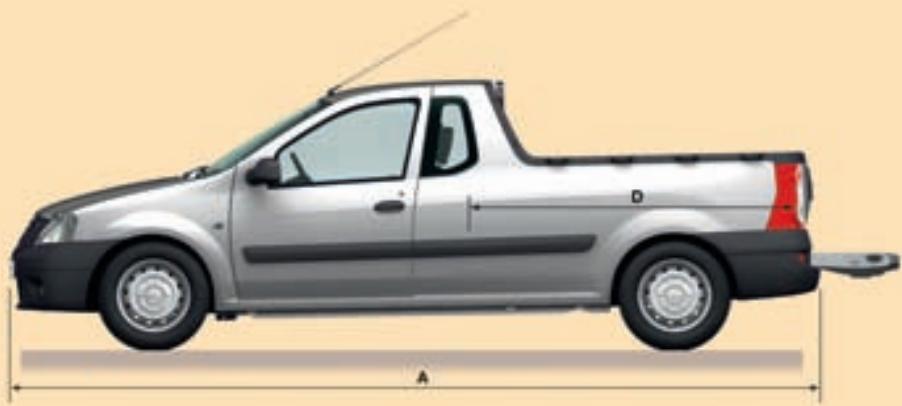

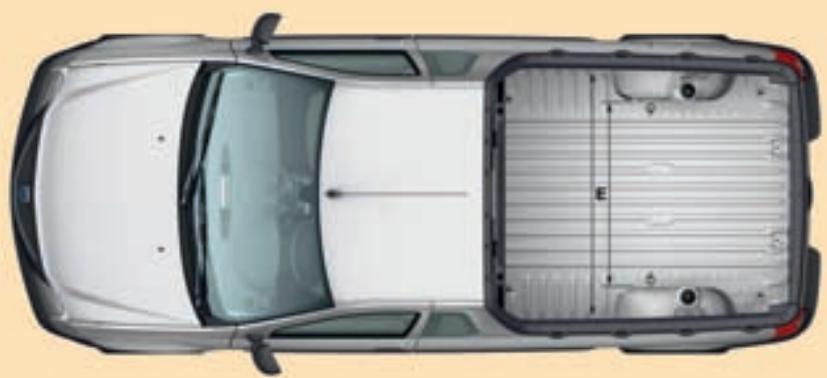

• Disponible uniquement en option. DIMENSIONS Plan / Côte du véhicule (mm) Longueur Largeur sans rétroviseurs Hauteur à vide Longueur de la zone de chargement Largeur de la benne / entre passages de roues Largeur de l'abattant

Empattement Porte à faux avant Porte à faux arrière Garde au sol (mini en charge) Largeur au niveau des coudes avant Hauteur des ridelles Hauteur du seuil de chargement

08-09_Logan_U90_V2_BD.indd 9 25/06/09 7:39:27 caractéristiques techniques MOTEUR Type de boîte de vitesses Niveau de dépollution Nombre de places Type moteur Cylindrée (cm3) Alésage x course (mm) Nombre de cylindres Rapport volumétrique Nombre total de soupapes Puissance maxi kW CEE (ch) Régime puissance maxi (tr/min) Couple maxi CEE (Nm) Régime couple maxi (tr/min) Type d’injection Alimentation Carburant Catalyseur

Directe Common Rail + Multi-injection Turbocompresseur + Echangeur air-air Diesel Oui JR5 6,19 11,26 17,45 23,74 31,24 JR5 7,89 14,35 22,24 30,25 39,82 JR5 7,89 14,35 22,24 30,25 39,82 11,25 4,5 (manuelle) / 3,2 (assistée) 11,25 11,25 3,2 3,2 Multipoint Air Boîte de vitesses Type Nombre de rapports Vitesse (km/h) à 1 000 tr/min en 1re En 2e En 3e En 4e En 5e Direction Ø de braquage entre trottoirs (m) Nombre de tours de volant Trains Type train AV Pseudo-McPherson à bras triangulé Essieu en H à profil déformable et épure programmée ressorts hélicoïdaux Type train AR Roues et pneumatiques Jantes de référence Pneumatiques de référence AV/AR 6,0 J 15 185/65 R 15 Freinage Type du circuit de freinage ABS Bosch 8.0 Répartiteur électronique de freinage AV : disques en mm AR : tambours en pouces

Consommation normes cee n° 99/100 (en l/100 km)* CO2 (g/km) Conditions urbaines Conditions extra-urbaines Mixte Capacité Réservoir à carburant (l) Masses (Kg), Ca en option À vide en ordre de marche À vide en ordre de marche sur l’AV À vide en ordre de marche sur l’AR Maxi autorisé (MMAC) Total roulant (MTR) Charge utile (CU) Masse maxi remorque freinée

• Consommations et émissions selon Directive Européenne 80/1268 dans son dernier amendement. Logan pick-up répond aux 3 critères suivants : des émissions de CO2 inférieures ou égales à 140 g/km ; véhicule produit dans une usine certifiée ISO 14001 minimisant l’impact sur l’environnement ; masse valorisable à 95 % en fin de vie et véhicule contenant au moins 5 % de plastique issu du recyclage. Avec , Dacia s’engage sur tout le cycle de vie du véhicule.

Présentation extérieure Boucliers avant/arrière gris Baguettes latérales de protection Vitres claires Vitres teintées Jantes tôle 15’’ avec enjoliveurs mini/moyens Peinture métallisée Enjoliveur de benne Abattant arrière avec charge maximum de 300 kg Sièges Sièges avant conducteur et passager à réglage longitudinal Siège passager, avec dossier rabattable et basculant pour accès à l’espace de rangement Siège conducteur, avec dossier rabattable et basculant pour accès à l’espace de rangement Sièges Durance Sièges Oska Sécurité active et passive ABS avec répartiteur électronique de freinage Airbag frontal conducteur Airbag frontal passager désactivable Ceintures de sécurité avant 3 points/réglables en hauteur 2 appuis-tête avant réglables en hauteur Protection du véhicule Antidémarrage codé Conduite et appareils de contrôle Compte-tours moteur et compteur de vitesse Direction assistée hydraulique Signal sonore d’oubli d’extinction d’éclairage Visibilité Projecteurs antibrouillard Rétroviseurs extérieurs à réglage manuel extérieur Rétroviseurs extérieurs à réglage manuel intérieur Confort Condamnation centralisée des portes Pack électrique (télécommande à radio-fréquence + lève-vitres avant électriques) Miroir de courtoisie sur pare-soleil passager Cendrier "nomade" / Allume-cigare Chauffage-ventilation Chauffage et ventilation à 4 vitesses Recyclage de l’air Conditionnement d’air Rangements intérieurs Cabine approfondie avec espace de chargement derrière les sièges Boîte à gants Bac de rangement dans les portes avant Emplacements porte-canette sur console centrale avant 2 patères sur cloison derrière les sièges avant Zone de chargement Charge utile 800 Kg Cloison double barreau Cloison arceau avec arrêt de charge intégré 6 anneaux d’arrimage articulés au plancher 4 anneaux d’arrimage (par côté) sur le bord supérieur de la benne Tapis de protection de la zone de chargement Audio Pré-équipement radio partiel / total Radio CD 2 x 15 W

• En série o En option Logan Ambiance

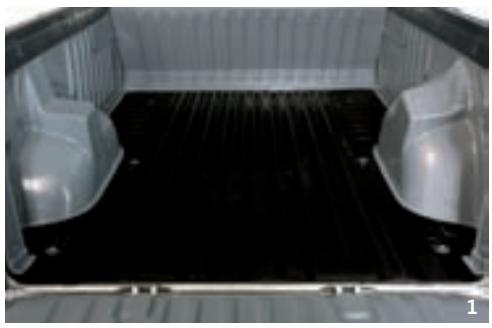

Garantit la protection optimale de la zone de chargement, recouvre parfaitement les formes des panneaux latéraux du véhicule. Installation facile. Compatible avec les autres accessoires de la zone de chargement.

2. COMPARTIMENT DE BENNE

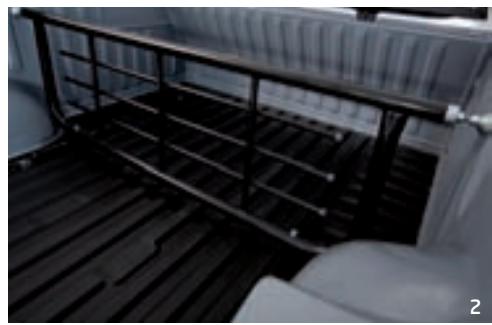

Cette grille métallique permet de structurer l’espace de chargement et évite aux objets transportés de glisser.

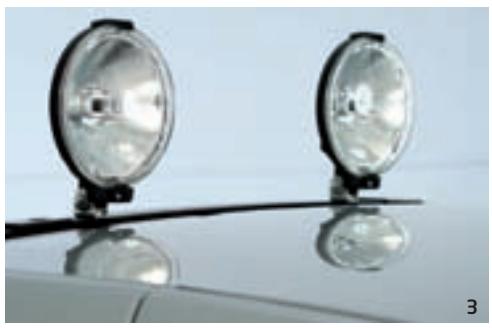

Ces 2 projecteurs se fixent sur l’arceau de sécurité (disponible selon versions).

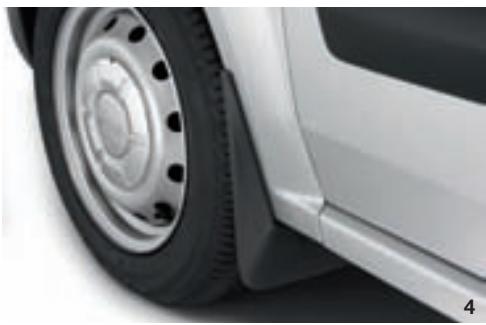

Les bavettes avant et arrière protègent la carrosserie des projections et des rayures.

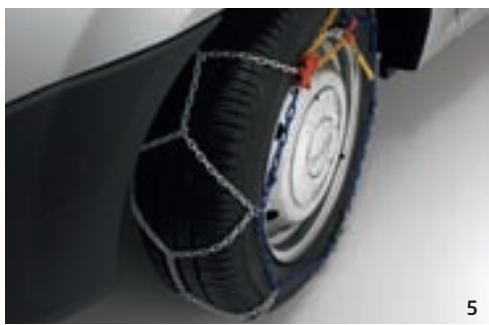

Une gamme complète de chaînes et chaussettes à neige faciles à monter qui s'adaptent à la taille de vos pneumatiques.

6. ATTELAGE RDSO + FAISCEAU

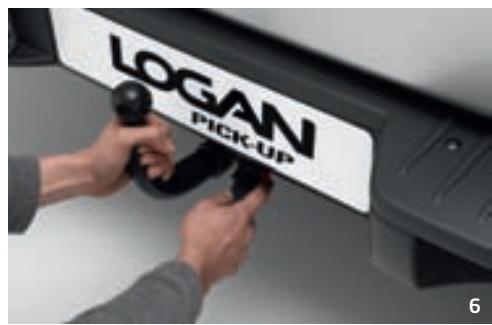

Avec ce modèle, la pose/dépose de la rotule est possible en quelques secondes sans outils, ce qui permet de conserver l’esthétique de votre véhicule et de ne pas cacher la plaque d'immatriculation en cas de non utilisation.

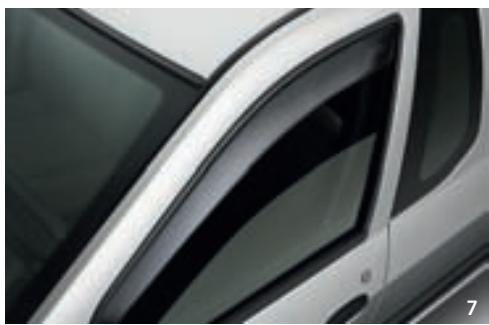

Les déflecteurs avant permettent de régénérer l’air de l’habitacle de votre véhicule.

8. HOUSSES DE SIÈGES

Pour protéger l’habitacle de votre véhicule, optez pour l’une de nos housses de sièges fabriquées sur mesure, parfaitement adaptées aux différentes harmonies intérieures de votre véhicule (existe en 2 versions).

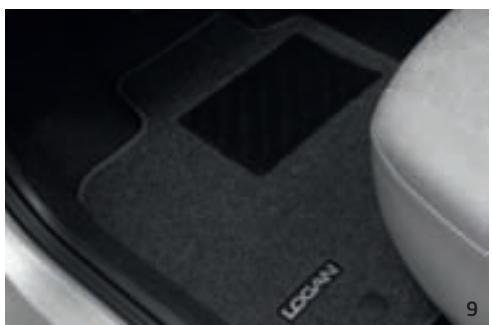

Tapis sur-mesure 2 pièces, il protège le sol de l’usure et de l’humidité. 100% compatible avec les pré-dispositions d’origine-coloris gris clair.

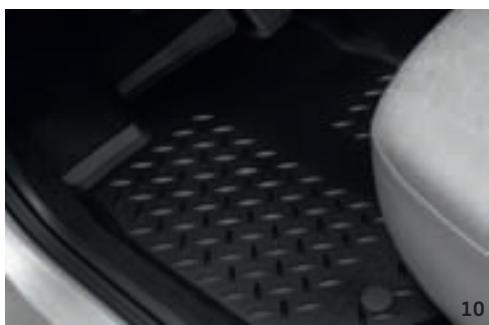

10. TAPIS CAOUTCHOUC

Tapis sur-mesure 2 pièces. Il s’avère particulièrement adapté aux utilisations les plus exigeantes (boue, sable, neige, humidité).

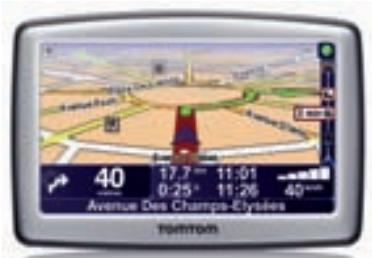

Facile à utiliser, ce système de navigation offre une qualité de conception supérieure, une cartographie Europe 31 pays ainsi qu'un écran large de 4.3". De plus, cette édition spécifique Renault inclut en exclusivité une housse de protection et un disque adhésif pour fixation au tableau de bord.

12. AUTORADIO KENWOOD KDC-300RN

Autoradio 4 X 50 Watts lecteur CD-R / CD-RW, compatible avec les formats MP3/WMA. Il est équipé d'une entrée auxiliaire en façade qui vous permettra d'y connecter tout appareil audio portable.
