SZ 105 - Machine à coudre ZENITH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque	ZENITH
Modèle	SZ 105
Type de point	Point droit et point zigzag (5 largeurs)
Largeur du zigzag	5 positions (0 à 5, 0 = point droit)
Longueur de point	Réglable par bouton gradué (0 à 4 ou plus)
Marche arrière	Levier de marche arrière instantanée
Système d'aiguille	15×1 ou système 705-130R
Canette	Standard type 15
Tension du fil supérieur	Cadran de tension réglable
Tension de la canette	Vis de réglage (rarement modifiée)
Pied de biche	Standard, interchangeable (pied ourleur inclus)
Fonctions spéciales	Boutonnière, surfil, ourlet, couture rabattue
Éclairage	Ampoule remplaçable (sur certains modèles)
Entretien	Huilage régulier (sauf moteur) et nettoyage du crochet
Nettoyage	Coursière et crochet démontables
Sécurité	Ne pas faire fonctionner sans tissu, ne pas tirer sur le tissu
Accessoires fournis	Guide droit, tournevis, huile (probable)
Moteur	Intégré, ne pas huiler (paliers lubrifiés à vie)
Utilisation prévue	Usage domestique, tissus légers à lourds

FOIRE AUX QUESTIONS - SZ 105 ZENITH

Comment enfiler l'aiguille correctement ?

Tournez le volant pour remonter l'aiguille en position haute. Passez le fil dans les guides supérieurs, le disque de tension, le ressort tire-fil, puis les guides inférieurs. Enfilez l'aiguille de gauche à droite. Tirez environ 15 cm de fil et remontez le fil de canette en tournant le volant.

Comment régler la tension du fil supérieur ?

Utilisez le cadran de tension (7) : tournez dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer. Faites toujours le réglage avec le pied de biche abaissé. Testez sur un morceau de tissu jusqu'à obtenir un point équilibré.

Que faire si l'aiguille casse fréquemment ?

Vérifiez que l'aiguille n'est pas tordue ou émoussée, qu'elle est bien enfoncée avec le côté plat vers le volant. Utilisez une aiguille adaptée au tissu et au fil. Ne tirez pas sur le tissu pendant la couture, laissez la griffe entraîner le tissu.

Comment bobiner la canette ?

Desserrez la vis d'embrayage. Placez la canette sur l'axe du dévidoir et poussez-la vers la droite jusqu'au déclic. Passez le fil sous le disque de tension et dans la fente du guide-fil. Enroulez quelques tours à la main, puis actionnez la machine lentement. Coupez le fil une fois la canette remplie.

Comment changer le pied de biche ?

Relevez l'aiguille en position haute et relevez le pied de biche. Desserez la vis du pied de biche avec un tournevis, retirez le pied. Placez le nouveau pied avec le côté creux contre la barre du pied de biche, puis resserrez la vis.

Comment réaliser une boutonnière ?

Réglez le levier zigzag sur position 2 et la longueur de point sur minimum. Cousez la longueur désirée, arrêtez aiguille droite dans le tissu. Tournez le tissu de 180°, réglez zigzag sur 4 et faites quelques points d'arrêt. Revenez à 2 pour coudre l'autre côté, puis terminez par un arrêt en zigzag 4.

Pourquoi la machine saute-t-elle des points ?

Cela peut être dû à une aiguille tordue ou émoussée, une aiguille mal positionnée, un mauvais enfilage, ou un fil trop gros pour l'aiguille. Consultez le tableau des grosseurs d'aiguilles et de fils pour choisir la bonne combinaison.

Comment nettoyer le crochet et la coursière ?

Tournez le volant pour remonter l'aiguille. Retirez la boîte à canette. Tournez les leviers de l'anneau de coursière d'un demi-tour vers l'extérieur. Enlevez l'anneau et le crochet par son axe. Nettoyez les peluches, puis remontez en sens inverse. Ne forcez jamais.

Comment huiler la machine ?

Utilisez une huile spéciale pour machine à coudre. Mettez une goutte à chaque point de graissage indiqué par les flèches (fig. 37 et 38). Huilez toutes les 8 heures d'utilisation ou quotidiennement. N'huilez jamais le moteur (paliers lubrifiés à vie). Après huilage, cousez sur une chute pour éviter les taches.

Comment remplacer l'ampoule d'éclairage ?

Éteignez l'interrupteur. Dévissez la vis de la plaque de face avec un tournevis ou une pièce. Écartez la plaque vers l'arrière jusqu'à ce que l'interrupteur passe à travers le trou. Soulevez la plaque. Si l'ampoule est à vis, dévissez-la ; si à baïonnette, poussez et tournez d'1/4 de tour à gauche. Remplacez par une ampoule identique puis remontez la plaque.

MODE D'EMPLOI SZ 105 ZENITH

Description de la machine - Modèle SZ 107

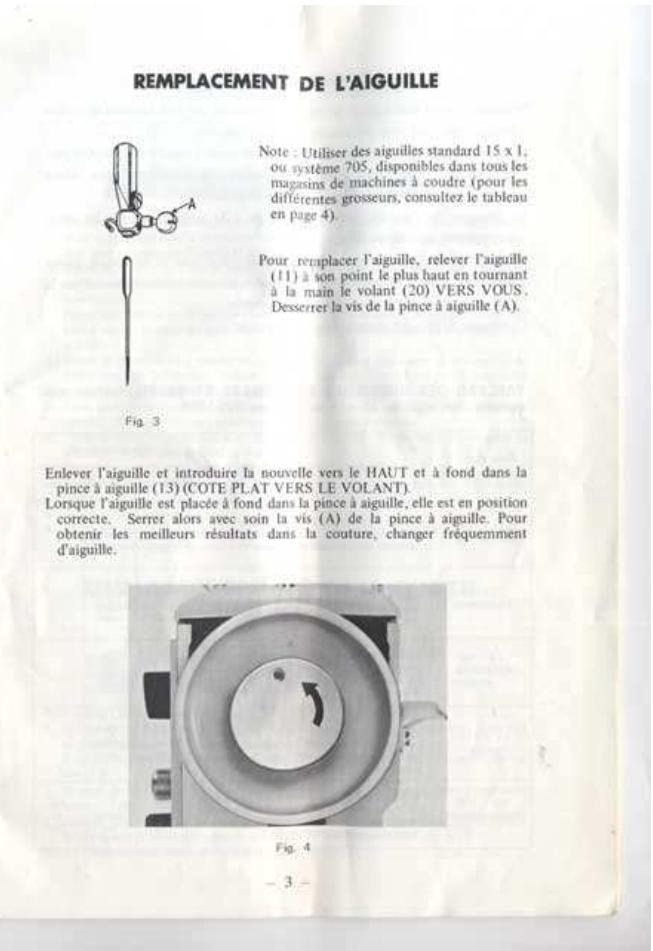

Remplacement de l'aiguille

Aiguille et Fil

Bobinage de la canette, comment bobiner correctement

la canette

Enfilage de la boite à canette

Réglage de la tension de la boite à canette

Enlèvement de la boite à canette

Mise en place de la boîte à canette

Enfilage de la machine

Couture DROITE

Retrait du travail

Réglage de la longueur des points

Couture en marche arrêtée

Réglage du point

Réglage de la tension du fil du haut

Enlèvement de fils accumulé dans la couronne

Couture ZIG ZAG

Suggestions pour différents points zig zag

Pour obtenir le bourdon

Pour obtenir le point zig zag

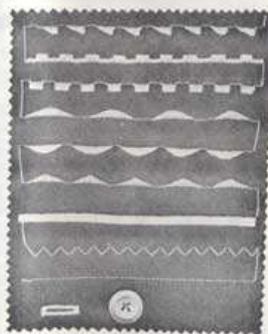

Pour obtenir différents dessins

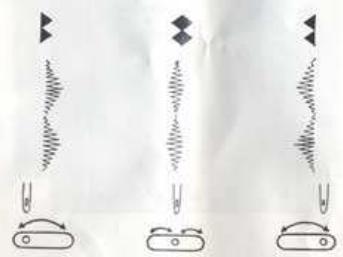

Levier de position d'aiguille (Modèle SZ 107 seul)

Pour obtenir différents dessins (Modèle SZ 107, seul)

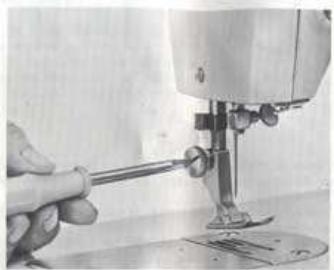

Pour changer per pied de biche

Pour exécuter des boutonnières

Pour surfiler

Pour ourler (pied de biche ourle)

Pour exécuter une couture rabattue.

Pour employer le guide droit et la vue

Pour exécuter Iourlet invisible

Pour faire un coin

Pour débloquer la machine

Pour huiler la machine

Ne pas huiler le moteur.

Conseils généraux

Soyez la bienvenue parmi la famille sans cesse croissant de propriétaires de ce nouveau modèle de machine zig zag.

Vous possédez à présent l'une des meilleures machines zig zag modernes qui soient fabriquées. Elle possède ces merveilleuses propriétés :

Le cadran de tension : vous permet de régler la tension du fil supérieur avec facilité et précision, pour l'adapter exactement au genre de tissus.

La marche arrière instantanée, en abaissant le levier de marche arrière.

La largeur du zig zag peut être facilitation modifie en cours de travail en déplaçant le levier de zig zag.

Un volant moderne en forme de disque.

Coursière démontable très facilement, permettant le nettoyage aisé de la coursière et du crochet.

1. Cette machine a été fabriquée avec précision, pour vous donner une longue durée de prise de couture.

Elle ne nécessite qu'un minimum d'entretien pour vous offrir un maximum de service de première classe.

Ce manuel vous fournit toutes les informations utiles quant à la façon de vous servir de la machine. Afin d'en retirer le maximum, nous vous suggérons de le lire attentivement.

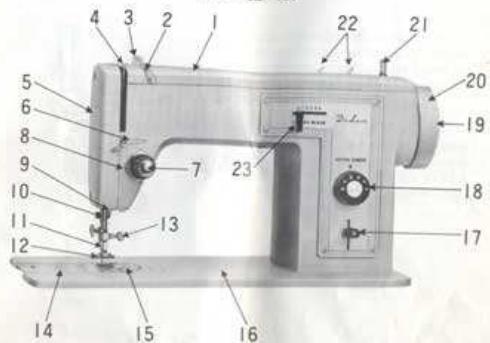

DESCRIPTION DE LA MACHINE Modèle SZ-105 N° 1

1. Convercle
2. Guide-fil du couvercle
3. Guide-fil pour le dévidoir
4. Tendeur de fil
5. Plaque de face
6. Guide-fil A supérieur à la déte
7. Cadran de tension
8. Ressort tire-fil de tension
9. Guide-fil B inférieur à la tête
10. Barre à aiguille
11. Aiguille
12. Pied de biche
13. Prince a aignite
14. Plaque glissière
15. Plaque 4
16. Plateau de la tête
17. Lever de marche-arrêt 8. Cadran de réglage de longueur de point
18. Vis d'embrayage

Fig. 1A

1. Volant
2. Porte-bobings
3. Lever de réglage du zig-zag
4. Releveur du pied de biche
5. Coupe-fit.

Aiguille et FIL

N'utilisez jamais une aiguille tordue ou émoussée, car c'est la cause de points irréguliers et cela peut provoquer le ris de l'aiguille.

Si l'aiguille n'est pas enfoncée à fond dans la prise aiguille et si le côté plat de l'aiguille n'est pas tourné vers le volant, il en résultera des points irréguliers ou saufs et l'aiguille pourrait se casser.

La grosseur de l'aiguille doit correspondre à la grosseur du fil, les deux doivent être adaptés au tissu à coudre.

Utiliser une aiguille de grosseur suffisante pour que le fil puisse passer librement dans le chas (trou) de l'aiguille. En couture normale, utiliser la même grosseur de fil à la bobine et à la canette.

Ci-dessous, détails des renseignements à ce sujet

TABLEAU DES GROSSEURS D'AIGUILLES ET DE FIL (utiliser uniquement des aiguilles 15×1 ou système 705-130R)

Grosoues et types d'airillues	Sorte de tissues et genre de travaux	Grosour du fil
		Coton	soie	toile
11 - 70 (moyenne fine)	Tissus moyen, légers et d'être. Pour vétements d'enfants, vétements en coton lavable, tabliers, ridesaux légers.	80 à 100	0 cordon net
12 - 80 (moyenne)	Vétuments en soi et coton, lamyages légers, draperies, tissues d'améliurement. Pour usage menager en général, chemises salopétées, tenues.	60 à 80	A & B cordon net
14 - 90 (légarement grosse)	Lourde créotine, mousselin, brocart, peu. Chemises de travail, salopétots et tabliers, peu inurd et tissues d'améliurement.	40 à 60	C cordo-net
18 - 110 (grose)	Draps tissé lourid, canvas légers, toti à matelas, tapozeine, toti à auvent, houses. Uniformes de sport ou de travail, vétements en toti lourde ou tissues de coton.	30 à 40	D cordo-net
16 - 100 (moyenement grosse)	Vétements en cretonne lourde, draps, toti à matelas, toti à sac. Uniformes en tous louris, fourniture de couchage pour hopitaux et camements.	10 à 30	E cordo-net	60 à 80

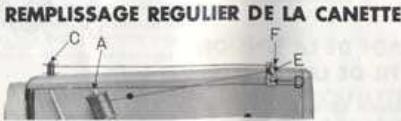

Preparer la canette

1. Maintenir fixe le volant (20) de la main gauche et avec la droite, desserer la vis d'embrayage (19) en la tournant vers soi. Il est alors possible de tourner le volant sans faire fonctionner l'airgile et le mécanique.
2. Placer la canette sur l'axe de devi doctor (C) et la pousser à fond vers le bas. Appuyer sur la canette vers la droite jusqu'à déclic. À ce moment le devi doctor est prêt à fonctionner.
3. Placer une bobine de fil sur le support (A), amener le fil sous le disque de tension (E) puis à travers la fente du guide-fil de gauche (B) et le ramener ensuite à la canette sur son axe.
4. Passer le bout du fil à travers un des trous de la face supérieure de la canette, de l'intérieur vers l'extérieur. Laisser dépasser quelques centimètres de fil, hors de la canette. Ne pas laisser le fil toucher le fond de la canette.
5. Fait alors fonctionner la machine comme pour couper et le fil s'enrouler sur la canette. Pour obtenir un entrelacement régulier, enroule lentement.
6. Tenez le bout libre du fil, à la main, jusqu'à ce que la canette soit enroulée de chaque côté. Coupez alors l'bout.
7. Quand la canette est remplie, arrêter la machine et presser le dividendeur (C) vers la gauche, de façon à le dégager du volant. Veiller à ne pas faire déborder le fil hors de la canette.
8. Casser le fil et enlever la canette,
9. En maintenant le volant de la main gauche, sauf sous la main droite la vis d'embrayage en la tournant du côté opposé à vous. (Voir fig. 5-A, 5-B et 5-C)

Pour corriger un enroulement irrégulier de la canette, procéder comme suit. 1. Si trop de fil s'enroue dans la partie supérieure de la canette, déserrer la vis (D) et déplacer l'élément guide-fil (E) vers le bas. Répéter l'opération si nécessaire, jusqu'à obtention d'un entrettement régulier (fig. 5B) 2. Si trop de fil s'enroue dans la partie inférieure de la canette, faire l'opération inverse. (Fig. 5-B). 3. Lors du rempissage de la canette, veiller à ce que le fil soit bien placé sous le disque de tension et, à travers la fente de droite (F) et de la xávidor. (fig. 5-C). Note: Cette machine utilise la canette standard type 15.

Tenir la boîte à canette entre le pouce et l'index de la main gauche, la fente dirigée vers le haut. Tenir la canette entre le pouce, l'index et le majeur de la main droite, en laissant trainer quelques centimètres de fil dans la paume de la main (fig. 6)

Engager la canette dans la boîte à canette et tirer le bout du fil dans la fente vers le bas et la gauche, jusqu'à ce que le fil entre dans la longue ouverture sous le dessus de tension (fig. 7)

En tirant sur le fil, on doit sentir une légère résistance. La canette doit tourner librement. (fig. 8) La canette doit tourner dans le sens des aiguilles d'une montre, pour être placée correctement.

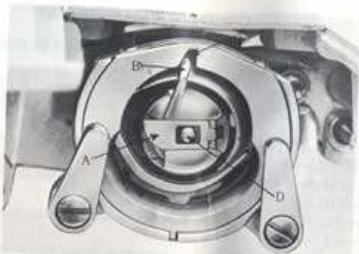

Reglage de la tension du FIL de la canette

Il est rarement nécessaire de modifier la tension du fil de la canette, toute machine étant réglée correctement avant de quitter l'usine. Si cependant cela est nécessaire, au moyen du petit tournevis fourni à cet effet, serrer légèrement la vis de réglage pour augmenter la tension et la desserrer le contraire. A chaque réglage, tourner la vis jusqu'à 1/4 de tour au maximum ou de moins et contrôler alors chaque fois la tension.

Fig.6

Fig.7 Vidé de tension

Fig.8 Fg.9

Enlevement de la boite a canette

Tourner la volant (20) vers vous jusqu'à ce que l'ailleur se trouve à sa position la plus haute.

Glisser la plaque glissière (14) vers la gauche.

Au moyen du pouce et de l'index gauche, prélevez la boite à canette par son clapet (fig. 10-A) et retirez-la vers vous. (Aussi longtemps que vous maintainrez le clapet de la boite à canette (A) comme expliqué ci-dessus, la canette ne tombera pas.)

Ouvrez la boite à canette, inclinez-la vers le bas et lachez.

F11

Pour enlever la canette de la boîte à la clapet.

Mise en PLACE de la BITT à canette

Cela est facile à faire. IL NE FAUT JAMAIS FORCER. Laisser pendre quelques centimètres de fil hors de la boite à canette. Cela sera relié hors du trou de la plaque à aiguille, comme indiqué à la figure 8.

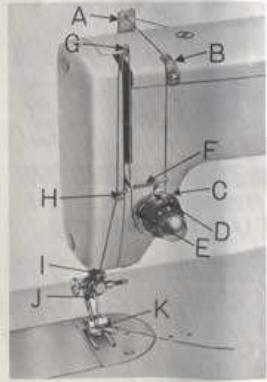

Enfilage de la machine

1. Tourner le volant (20) vers soi, à la main, jusqu'à ce que l'aiguille (K) soit à sa position la plus haute.
2. Placer une bobine de fil sur le porto-bobine (22) et passer le fil dans les guides supérieurs (A) et (B), vers le bas entre les disques de tension (C) de droite à gauche.
3. Relever le fil en l'introduisant dans le resserrement de tension (E), passer par le guide-fil (D) et ensuite dans le guide-fil (F).
4. Passer le fil dans le tendeur de fil (G) de droite à gauche et à travers les guides-fil (H, I et J).
5. Enfiler l'aiguille (K) de gauche à droite et tirer le fil sur une longueur d'environ 15 cm.
6. En maintenant le bout du fil, faire tourner le volant vers soi de façon à faire monter, descendre et remonter l'aiguille afin de relever le fil inférieur.
7. Lorsque le tendeur de fil (4) est en sa position la plus haute, tirer sur

Fig. 12

Externez le fil de l'aiguille de façon à faire sortir le fil inférieur hors du trou de la plaque à aiguille (15) comme montre la fig. 12.

1. Placer les deux bouts de fil vers l'arrière et en dessous du pied de biche (voir fig. 13).

= 8

Fig.13

Couture DROITE

Fig. 14

Enfiler la machine. Placer le levier de réglage du zig zag (23) sur la position "0" (fig. 14). La machine fait la couture droite. Tourner le volant (20) vers soi, jusqu'à ce que l'aiguille soit relevée à son plus haut point. Soullever le levier du pied de biche (24). Placer les deux fils du haut et du bas en dessous du pied de biche et vers la gauche. Placer le tissu à coudre et abaisser le levier du pied de biche. Commencer à coudre en faisant tourner le volant vers soi. Il est recommandé d'essayer la tension et la longueur de point sur un morceau de tissu avant de commencer à coudre le tissu définitif. Il ne faut pas essayer d'aider le travail à avancer en tirant sur le tissu. Ceci peut plier l'aiguille et la casser. La griffe de la machine fait avancer le tissu sans aucune aide.

Ne jamais faire fonctionner la machine sans tissu sous le pied de biche. Il faut aussi que le pied de biche soit descendu. Sinon, la machine peut se bloquer. Elle ne pourrait être utilisée qu’après enlevement du fil hors de la coursière.

Arrêter de coude. Tourner le volant (20) de la main droite, vers soi pour relever le tendeur de fil (4) à sa position la plus haute. Relever le pied de biche au moyen du levier (24). He le tissu ve l'arrere en laissant dépasser environ 20 cm de fil. Puis couper les fils.

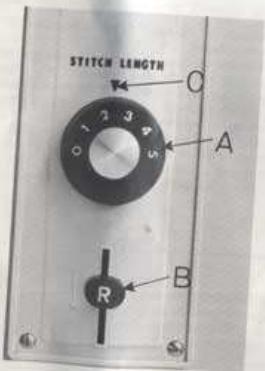

Reglage de la longueur de point

Le bouton de réglage de longueur de point (18) permet d'obtenir facilement vos longueurs de point en tournant le bouton. Ce bouton (A) et son repère (C) sont vos guides à cette fin. Plus le chiffre est élevé, plus long est le point. Pour des tissus épais, utilisez les chiffres élevés. Pour de la soie, du nylon et autres tissus légers, utilisez un petit chiffre. Pour régler le point, tourner le bouton (A) jusqu'à ce que le chiffre désiré se trouve en face du repère (C). Si vous mettez le bouton trop près du 0, la machine n'avancera plus. Vous allez coudre sur place et la machine va se bloquer.

N'TUTILISEZ JAMAI SA MACHINE AVEC LE BOUTON "A" EN POSITION ZERO.

Fig. 15

Couture en MARCHE arriere

Si vous désirez coudre en marche arrière, poussez le levier de marche arrière (B) à fond, vers le bas. La longueur du point restera la même qu'en marche avant.

-10

Reglage de la tension des FILS

(A) 10

Si on n'a obtenu un résultat idéal, la tension des deux fils (inférieur et au centre du tissu (A)). Si la tension du fil de l'aiguille est trop forte, ou celle du fil de la boîte à canif trop faible, le fil de l'aiguille se placera trop près de la surface supérieure du tissu, occasionnant une mauvaise couture (B). Si la tension du fil de la boîte à canif est trop forte, ou celle du fil de la surface inférieure du tissu, occasionnant une couture imparfaite comme indiquée ci-dessus (C).

Attention: Veuillez toujours à utiliser un fil correspondant au tissu employé (voir page 4).

Reglage de la tension du FIL de l'aiguille

Un point parfait peut normalement être obtenu en faisant varier la tension du fil d'aiguille.

F12 17

Tout réglage doit se faire avec le pied de biche descendu. Aucun réglage ne peut se faire avec le pied de biche relevant. Pour augmenter la tension, tourner le bouton placé sur le cadran de tension (7) dans le sens des aiguilles d'une montre. Pour la diminuer, tourner le bouton dans le sens opposé. Il faut manipuler ce bouton en tournant très peu à la fois et ce, jusqu'à l'obtention de la tension désirable. La quantité de la couture dépend de la tension du fil. Il est, par effet, conséquent, indispensable de se familiariser avec les tensions correctes.

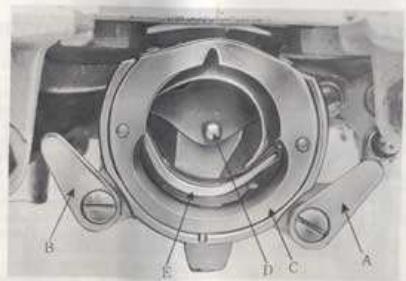

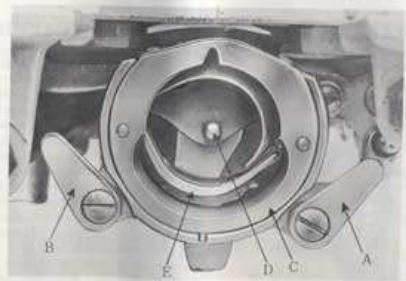

Enlevement des peluches-nettoyage du crochet et de la coursiere

1. Tourner le volant (20) à la main, vers soi, jusqu'à ce que l'aiguille se trouve à son point le plus haut.
2. Enlever la boîte a canettes.
3. Tourner les leviers (A) et (B) d'un 1/2 tour de côté vers l'extérieur de la couronne.
4. Enlever l'anneau de courserie (C) et le crochet (D) par l'axe du crochet (D).
5. Enlever les peluches et les fils accumulés dans la couronne, le crochet et l'anneau de couronne.
6. Replacer le crochet (D) dans la couriere en le tenant par son axe. Le crochet doit occuper un demi-cercle de la couriere, l'autre demi-cercle étant occupé par le chasse-crochet.
7. Replacer l'anneau de courriere (C). Le côté poli à l'extérieur, en prenant de place dégagée et got en-dessous, dans l'encoche prévue dans le bas de la courriere.
8. Fixer l'anneau de coursiere au moyen des leviers A et B.
9. Replacer la canette et la boîte à canette et puls commencer à coude.

EN JAMAIS FORCER EN EFFECTUANT UNE DE CES OPERATIONS INDIQUEES CI-DESSUS.

F 18

COUTURE AU POINT DE ZIG ZAG Fig. 19

Fig. 20

1. Le levier de réglage du zig-zag (23) contrôle la largeur du point.

En le déplaçant vers la droite, il est possible d'élargir le point, du point d'accroît au zig zag maximum. La graduation s'étend suivant les marques 0-1-2-3-4 et 5.

Ces marques signifient

0-point droit 1-2-3-4-5 différentes largueurs du point zig zag. 1 est le plus étroit, 5 le plus large.

1. Lorsque le levier se trouve en position 0, à l'extrême gauche, on obtient le point droit (fig. 19).
2. Plus on déplace le levier vers la droite, plus le zig zag s'élargit. La position 5 donne le zig zag le plus large. (fig. 20).
3. En déplaçant le levier (23), vous pouvez obtenir exactement le point zig zag désiré et le faire varier.

Avec cette machine, vous pouvez exécuter des broderies et autres points décoratifs. Il vous suffit de suivre ces quelques consignes :

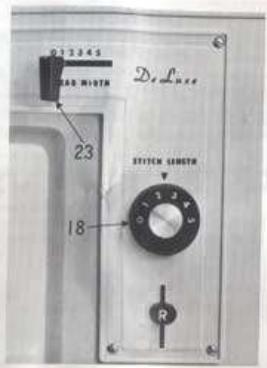

"LONGUEUR DU POINT" "BOUTON DE REGLAGE DE LONGUEUR DE POINT" (18)

" LARGEUR DU ZIG ZAG".... LEVIER DE REGLAGE DU ZIG ZAG (23).

-13

Enlevement des peluches-nettoyage du crochet et de la coursiere

1. Tourner le volant (20) à la main, vers soi, jusqu'à ce que l'aiguille se trouve à son point le plus haut.
2. Enlever la boîte a canettes.
3. Tourner les leviers (A) et (B) d'un 1/2 tour de côté vers l'extérieur de la courserie.
4. Enlever anneau de coursière (C) et le crochet (D) par l'axe du crochet (D).
5. Enlever les peluches et les fils accumulés dans la coursière, le crochet et le anneau de coursière.
6. Replacer le crochet (D) dans la coursière en la tenant par son axe. Le crochet doit occuper un demi-cercle de la coursière, l'autre demi-cercle étant occupé par le chasse-crochet.
7. Replacer l'anneau de courrière (C), le côté poli à l'extérieur, en prenant soin de placer l'ergot en-dessous, dans l'encoché prévu dans le bas de la courrière.
8. Fixer l'anneau de courrière au moyen des leviers A et B.
9. Replacer la canette et la boîte à canette et puis commencer à coudre.

EN JAMAIS FORCER EN EFFECTUANT UNE DE CES OPERATIONS INDIQUEES CI-DESSUS.

F12 18

-12

COUTURE AU POINT DE ZIG ZAG Fig. 19

Fig. 20

1. Le levier de réglage du zig-zag (23) contrôle la largeur du point.

En le déplaçant vers la droite, il est possible d'élargir le point, du point d'accroche au zig zag maximum. La graduation s'étend suivant les marques 0-1-2-3-4 et 5.

Ces marques signifient :

0-point droit

1-2-3-4-5 différentes largeurs du point zig zag. 1 est le plus étroit, 5 le plus large.

1. Lorsque le levier se trouve en position 0, à l'extrême gauche, on obtient le point droit (fig. 19).
2. Plus on déplace le levier vers la droite, plus le zig zag s'élargit. La position 5 donne le zig zag plus large. (fig. 20).
3. En déplaçant le levier (23), vous pouvez obtenir exactement le point zig zag désiré et le faire varier.

Avee cette machine, you pouvez executer des broderies et autres points decoratifs. Il vous suffit de suivre ces quelques consels "LONGUEUR DU POINT"... "BOCTON DE REGLAGE DE LONGUEUR DE PONGTINTE" DEPOIN18 LARGEUR DU ZIG ZAG LEVIER DE REGLAGE DU. ZIG ZAG 231

-13

Pour obtenir le point bourdon (voir page 13 no 3).

1. Mettre le levier de réglage du zigzag (23) sur 5.
2. Amener le bouton de réglage de longueur de point (18) graduellement sur le point le plus rapproché de 0. Attention, ne pas le mettre sur 0, sinon le tissu n'avance plus.
3. Commencer au coude.

Note: Régler la tension du fil de façon à ce que le fil inférieur n'apparaisse pas à la surface du tissu. Ainsi vous obtiendrez un bourdon parfait.

Pour obtenir le point zigzag

1. Placer le levier de réglage du zag sur "5"
2. Régler la longueur du point entre 1 à 4 au moyen du bouton (18).
3. Commencer à coude.

Pour coude différents motifs

En faisant bouger le levier de réglage du zig zag (2.5) comme ci-dessous, vous pouvez obtenir les différents motifs. Illustration de 1 à 9.

Motifs	Rpeglage du levier de réglage du zig tag	illustration
1.	Placer le levier (23) sur 0	Fig. 19
2.	Placer le levier (23) sur 5, longueur de point (18) sur 4	Fig. 20
3.	placer la longueur de point sur 1/2	Fig. 20
4.	A vitesse lente et régulière, passer de 0 à 5 et de 5 à 0
5.	Répétér de 0 à 5 et de 5 à 0 à grande vitesse. Afin d'obtérir une courbe régulière, il faut garder la même cadence.
6.	Répétér de 0 à 5 et de 5 à 0, à grande vitesse et marquer chaque fois un arrêt à 0.
7.	Rester sur 5, passer à 0 rapiède-ment, marquer un arrêt-Répétée l'opération.
8.	Rester sur 5, passer rapièment à 3-repasser à 5 rapièment-poins de nouveau à 3 et après suite.
9.	A vitesse lente et régulière, de 0 à 5 et ensuite retour rapiède à 0.

LEVIER De position de l'aiguille

Modèle SZ-107 seulement

Lorsque vous reglez la position de l'aguille, la barre à aiguille (10) doit être complètement relevée, de façon à ne pas déchirer le tissu ou courber l'aguille. Placer le levier de position de l'aguille (26) à gauche, au centre ou à droite pour les diverses positions d'aiguilles désirées. Voir illustration ci-dessous.

Note: Ne pas changer la position de l'aiguille quand qu'elle touche le tissu et que la machine ne coud pas. Sinon, vous cassez l'aiguille.

Pour obtenir differents decoratifs

Modèle SZ-107 seulement

Levier de position de l'aignule (26)			Position du levier de réglage du zig zag (23)
1	2	3
			Arrêt sur 2-passer à 5 rapidement-arrépasser à 2 rapidement-arrét
			Passer de 0 à 5 et de 5 à 0 à grande vitesse, Garder une vitesse constante, pour obtenir une Courbe parfaîte.
			A vitesse lente et régulière, de 0 à 5 et retour rapide à 0
			A vitesse lente et régulière, de 0 à 5 et de 5 à 0.

Fig. 22

1. Bouton de réglage de longueur de point
2. Lever de réglage du zigzag

Fig. 23

-16-

POUR CHANGER LE PIED DE BICHE Fig. 24

1. Relever l'aiguille à son point le plus haut en tournant le volant vers soi (20).
2. Relever le pied de biche (12) au moyen du levier (24).
3. Desserrer la vis du pied de biche et enlever le pied de biche.
4. Placer le côté creux du pied de biche ainsi, contre le côté plat de la barre (du pied de biche).
5. Reserrer la vis au moyen du tournevis.

Pour executer les boutonnieres

Fig. 25

1. Placer le levier de réglage du zig zag (23) sur le zig zag "2" et le bouton de réglage de longueur de point (18) sur une position minimale entre "0 et 1".
2. Coudre la longueur désirée et arrêter la machine, aiguille pique dans le tissu, du côté droit.
3. Tourner alors le tissu de 180° dans le sens des aiguilles d'une montre.
4. Relever aiguille en tournant le volant vers soi et mettre le levier de réglage du zig zag (23) sur le zig zag 41. Piquer alors quelques points sur place, sans laisser avancer le tissu, pour faire l'arrêt.
5. Relever l'aiguille du tissu en tournant le volant vers soi et mettre le levier de réglage du zig zag (23) de nouveau sur le zig zag 20. Coudre alors l'autre côté de la boutonnière.
6. Relever l'aiguille et mettre le levier de réglage du zig zag (23) sur le zig zag 4 et faire quelques points sur place, sans laisser avancer le tissu pour faire farrer.

Note: Il est conseillé de faire quelques essais sur un morceau du même tissu, avant de la boutonnière définitive. Tracer la longueur de la boutonnière, sur le tissu au moyen d'une craie et coudre lentement en suivant les traits de craie afin d'obtenir exactement la boutonnière désirée. Lorsque vous tournez le tissu à 180°, ne forcez pas le tissu, sinon vous pirez ou casserez l'aiguille. Tournez lentement et avec soin. La

tension du fil de l'aiguille doit être légèrement plus lâche que pour la couture normale, afin d'obtenir un meilleur résultat.

Pour surfiler

1. Placer le bouton de réglage de longueur de point (18) sur 2 ou plus, comme désiré.
2. Placer le levier du zig zag (23) à la largeur désirée.
3. Placer le tissu sous le pied de biche et abaisser son levier (24) de façon à ce que le point de zig zag pique au bord du tissu (fig. 28).

Fig. 28

La boucle du pied ourleur replie le bord du tissu pour former un oulet.

I. Placer le pied de biche ourleur. 2. Plier le bord du tissu sur environ 4 mm, et replier le à nouveau de la même façon sur une longueur d'environ 5 cm. 3. Placer les fils du haut et du bas sous le pied de biche ourleur et vers l'arrière de ce pied. 4. Introduire le plissage dans la boucle du pied ourleur en faisant bouger le tissu légèrement en avant et en arrière dans cette boucle, jusqu'à ce que le plissage prenne la forme de la boucle (fig. 30 A). 5. Tirer le tissu vers vous jusqu'à ce que le début du bord de l'ourlet soit juste sous l'aiguille. 6. Abaisser le pied ourleur et cousez. Guider le tissu dans la boucle du pied ourleur pendant que vous cousez (fig. 30 B).

Note: Ne pas pousser ou tirer le tissu. Il est essentiel d'introduire suffisamment de tissu dans la bouche pour bien coudre. Le tissu doit toujours rester à la même largeur dans la bouche du pied ouleur. Avant de plier le bord du tissu, couper un coin du bord du tissu et il vous sera facile d'introduire le tissu dans la bouche du pied ouleur.

Fig. 30(A)

Fig. 30(B)

Pour executer la couture rabattue

Le pied de biche ouleur ne peut aussi servir pour exécuter la couture rabattable. Procéder de la façon suivante : 1. Placer 2 pièces de tissu l'une sur l'autre, leurs côtés droits se faisant face. Le bord de droite de la pièce du dessous doit dépasser d'environ 4 mm. sous le bord droit de la pièce supérieure. 2. Coudre les deux pièces ensemble, en utilisant le pied de biche ouleur comme un pied ordinaire. Utiliser le bord droit du pied de biche ouleur comme guide du tissu inférieur, tandis que le bord gauche de ce pied de biche sert à guider le tissu supérieur. 3. Ouvrir et étaler le tissu en plaçant les côtés droits en dessous et à plat. Laisser les bords cousus se dresser. 4. Replier les bords cousus vers la gauche et introduisez-les dans la boucle du pied de biche ouleur. Coudre comme pour un oulet ordinaire. Utiliser le bord gauche du pied de biche ouleur comme guide en plaçant la première couture le long du côté droit de l'ouleur (fig. 31).

Fig. 31

Pour employer le GUIDE DROIT et sa VIS molletee

Il s'agit d'un accessoire prévu comme guide pour couture droite, lorsqu'on fait des oulets larges, ou lorsque les largeurs de coutures sont plus grandes que celles que permet le pied de biche. Fixer le guide droit sur le plateau de la machine (voir fig. 32) au moyen de la vis molletée qui s'introduit dans l'un ou l'autre trou du plateau de la machine. 2. Ajuster le guide à la distance désirée de l'aiguille et serrer la vis molletée.

Fig. 32

Pour executer la couture invisible

1. Plier le tissu à la largeur de l'ourlet voulu, avec un rabattement de 2 mm sur le pied inférieur (fig. 33 A).
2. Placer le bouton de réglage de longueur de point (18) sur indicatif "2" ou plus long suivant le cas.
3. Placer le levier du zigzag (23) à la largeur voulue.
4. Placer le tissu sous le pied de biche et abaisser le levier (24) de façon à ce que lorsque la machine coud en zig zag, le point pique au maximum dans ouillet et est au bord sph (fig. 33 B).
5. Lorsque la piqûre est terminée, déplacez le tissu comme indiqué à la fig. 33 C.

Fig. 33

Pour FAIRE un COIN

La machine doit être arrêtée, l'aiguille restant dans le tissu. Relever le pied de biche (24) et coudre le tissu dans la direction voulue. Abaisser le pied de biche et recommencer à coudre.

Systeme pratiquement ant-blocage de la navette

Une des innovations les plus remarquables de cette machine est qu'elle élimine la plupart des cas le débloquage de la navette. D'autres machines à navette ont tendance à se bloquer ou à se caler, lorsqu'un fil est venu s'introduire dans la courroie. Cette mauvaise introduction du fil est souvent le résultat d'un fonctionnement sans tissu ou du fait que l'on a tourné le volant vers l'arrière quand la machine est enflée.

Si cela arrivait pendant la couture, le fil se casserait simplement sous l'action d'un ingénieur crochetoupier. Le fil sera entièrement délaissé de la courroie et la machine se libérerait presque instantanément. Il est possible que la machine soit dépendante un moment. N'essayez pas à la faire fonctionner, en tournant le volant vers soi (fig. 34). Il est spécialement recommandé de mettre à ce moment-là une goutte d'huile dans la courroie du crochet.

-22

HUILER la machine

F 37

Fig. 38

La machine fonctionnera parfaitement si elle est huilée et nettoyée à intervalles réguliers. Mettre une goutte d'huile spéciale pour machine à coude à chaque point de graissage de la machine, comme indiqué par les flèches sur les fig. 37 et 38. Huiler chaque jour de travail ou toutes les 8 heures d'utilisation. Si la machine reste au repos pendant un temps prolongé, huilez-la avant de recommencer à coudre. Un excès d'huile souillera le tissu à coudre. À propos d'huilage, coudre quelques lignes de points sur un déchet de tissu de façon à vous assurer que la machine coud propre. Pour huiler la barre à aiguille, la barre du pied de biche et toutes autres parties internes se trouvant derrière le couvercle (5) de la tête, faites pivoter ce couvercle (5) vers la gauche. De cette manière, les pièces en mouvement sont accessibles. Huilez toutes les pièces en mouvement aux points de friction.

Attention: N'utiliser que de l'huile spéciale pour machine à coude.

NE PAS HUIER Le moteur

Votre machine est équipée d'un moteur, ne le huilez pas. En effet, l'axe du moteur tourne sur des paliers en bronze coulés imprimés et huilés en permanence.

Aucune lubrication est nécessaire.

-23

Suggestions d'utilisation

VEILLER A CE QUE LE PIED DE BICHE (12) soit bien fixé et s'adapte parfaitement contre sa barre, de façon à ce que l'aiguille puisse passer au centre du trou de pied de biche sans obstruction.

POINTS QUI SAUTENT. Peuvent être causés par une aiguille pliée ou émoussée, ou par un placement incorrect de l'aiguilleur, ou par une aiguille de mauvaise dimension, ou par l'emploi d'un fil trop gros pour l'aiguille.

Aiguilles qui cassent : cela résulte habituellement du fait que l'on tire sur le tissu, ce qui pousse à une aiguille hors d'alignement. Elle se courbe et elle vient frapper contre le bord du trou de la plaque (15). Elle casse ou elle plie. Cela peut aussi provenir d'une mauvaise fixation du pied de biche. Le pied de biche doit être bien serré contre sa barre. Utiliser plusieurs des aiguilles d'une dimension correcte, adaptée au tissu. Consulter le tableau.

Le FIL surperieur CASSE - CAUSES:

1. Enfilage incorrect.
2. Le fil inférieur n'est pas bien remonté.
3. La tension supérieure est troplore.
4. Mauvaise fixation de l'aiguille. 5. L'aiguille froide contrle le pied de
5. Le trou de l'aiguille est trop petit pour la grosseur du fil.
6. Démarrage de la machine à grande vitesse
7. Démarrage de la machine sans que le tendeur de fil (4) ne soit relevé à sa position la plus haute.

LEFIL Inferieur CASSE -CAUSES

1. La canette est mal enflée.
2. In tension wt iron foils
3. Lcnnnntl 10r
4. La cahelle est trop temple pour le trou de la plaque aiguille est rigide sur le nom, cause par des coups de l'aiguille contre le bord de la plaque.

Coutures irregulieres -CAUSES:

1. Le pied de biche ne repose pas régulièrement sur le tissu (ne repose pas bien à plateau).
2. La griffe d'entraînement est trop basse. Le point est trop sourt
3. On a tiré sur le tissu
4. Liorivilr ton fils ruii t aou du fil troq gros ou de mauxaine qualité

Fauhage

1. Réduire la tension du fil supérieur
2. Les points peuvent alors être enlevés facilement en tirant sur le fil inférieur.

ANNEXE

Si votre machine est équipée d'un éclairage dans la plaque A, vous l'allumez en poussant ou tournant l'interrupteur placé à l'arrière.

Reemplacement de l'ampoule

1. Eteindre l'interrupteur.
2. Dévisser la vis "B" avec un tourneur ou une pièce de monnaie (fig. 1)
3. Écarter la plaque de face vers l'arrière (fig. 2) jusqu'à ce que l'interrupteur soit passé à travers le trou. Rélever alors la plaque et l'enlever.
4. Si l'ampoule est à visser, dévissez-la. Si elle est du type "à baionnette", posez-la et tournez 1/4 de tour vers la gauche pour la dégaser.
5. Remplir l'ampoule et mettre la plaque correctement en la fixant au moyen de la vis (B).
