GA-MA790FXT-UD5P - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	GIGABYTE
Modèle	GA-MA790FXT-UD5P
Socket CPU	AM3
Chipset	AMD 790FX + SB750
Type de mémoire	DDR3
Nombre de slots mémoire	4
Support mémoire max	16 Go
Format	ATX
Dimensions	30,5 cm x 24,4 cm
Poids	Environ 1,2 kg
Alimentation requise	ATX 24 broches + 8 broches CPU
Slots d'extension	2 PCI Express x16, 3 PCI Express x1, 2 PCI
Connecteurs SATA	6 x SATA 3 Gbit/s
Connecteurs USB	10 x USB 2.0 (4 en panneau arrière)
Connecteurs IDE	1 x ATA-133
Audio	Realtek ALC889A 8 canaux HD
Réseau	2 x Realtek 8111C Gigabit Ethernet
Fonctions principales	Support CrossFireX, HyperTransport 3.0, DualBIOS
Entretien et nettoyage	Dépoussiérage régulier avec air comprimé, éviter l'humidité
Sécurité	Décharger l'électricité statique avant manipulation, utiliser un bracelet antistatique
Pièces détachées et réparabilité	Pile CMOS CR2032 remplaçable, réparation par professionnel qualifié
Informations générales	Garantie constructeur 2 ans, compatible Windows XP/Vista/7

FOIRE AUX QUESTIONS - GA-MA790FXT-UD5P GIGABYTE

Quel type de processeur est compatible avec la carte mère GA-MA790FXT-UD5P ?

La carte mère est compatible avec les processeurs AMD socket AM3, notamment les séries Phenom II, Athlon II et Sempron. Consultez la liste de compatibilité sur le site de GIGABYTE.

Comment installer le processeur sur cette carte mère ?

Soulevez le levier du socket à fond, alignez le triangle de la broche 1 du processeur avec celui du socket, insérez doucement le processeur sans forcer, puis abaissez le levier pour le verrouiller.

Quelle est la capacité maximale de RAM supportée ?

La carte mère supporte jusqu'à 16 Go de mémoire DDR3, répartis sur 4 slots. Utilisez des modules non-ECC et non-buffered.

Puis-je utiliser deux cartes graphiques en CrossFireX ?

Oui, la carte mère supporte AMD CrossFireX avec deux cartes graphiques dans les slots PCI Express x16 (fonctionnant en x8/x8).

Quel type d'alimentation est recommandé pour cette carte mère ?

Une alimentation de qualité d'au moins 500W avec connecteurs ATX 24 broches et CPU 8 broches est recommandée. Une puissance supérieure est conseillée si vous utilisez plusieurs cartes graphiques.

Comment connecter le panneau avant du boîtier ?

Connectez les câbles du panneau avant (alimentation, reset, LED) sur l'en-tête F_PANEL de la carte mère. Consultez le manuel pour le brochage exact.

Ma carte mère ne démarre pas, que faire ?

Vérifiez d'abord l'installation du processeur et de la mémoire. Assurez-vous que tous les connecteurs d'alimentation sont branchés. Essayez de démarrer avec un seul module de mémoire. Réinitialisez le BIOS en retirant la pile CMOS.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS sur le site GIGABYTE. Utilisez l'utilitaire @BIOS sous Windows ou une clé USB bootable avec Q-Flash. Suivez scrupuleusement les instructions.

La carte mère supporte-t-elle les disques durs SATA 3 ?

Non, les ports SATA sont en SATA 3 Gbit/s (SATA II). Les disques SATA 3 sont rétrocompatibles mais fonctionneront à la vitesse inférieure.

Où se trouve la pile CMOS et comment la remplacer ?

La pile CR2032 est située près des slots PCI. Pour la remplacer, éteignez l'ordinateur, débranchez l'alimentation, retirez la pile usée et insérez une neuve en respectant la polarité.

MODE D'EMPLOI GA-MA790FXT-UD5P GIGABYTE

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranche le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus près du symbole «□») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintenir de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket Broche 1

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

2 Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils ide et sata

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG: DEL Message/Marche/Veille

PWR: DEL de marche

PW: Commande marche/arrêt

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES: Commande de réinitialisation

Cl: En-tête d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour connaître l'emplacement réel des broches.

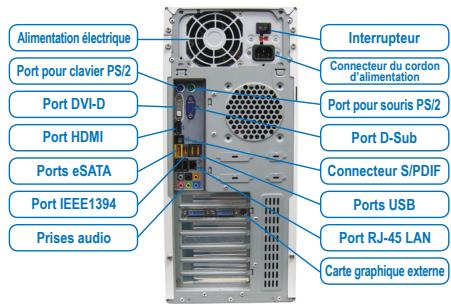

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les accessoires périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
