GA-M52LT-D3 - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	GIGABYTE
Modèle	GA-M52LT-D3
Format	ATX
Socket processeur	AM3
Chipset	NVIDIA nForce 520
Mémoire prise en charge	DDR2 1066/800/667 MHz, 2 slots max 8 Go
Connecteurs de stockage	1 x IDE, 4 x SATA 3 Gb/s
Connecteurs d'extension	1 x PCIe x16, 2 x PCIe x1, 3 x PCI
Alimentation requise	Connecteur ATX 24 broches + 4 broches CPU
Dimensions	305 x 210 mm
Poids	0,8 kg
Fonctions principales	Audio Realtek ALC888 7.1 canaux, Réseau Gigabit Ethernet, USB 2.0 (jusqu'à 12 ports), Contrôleur SATA RAID
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux sec. Éviter les produits chimiques.
Sécurité	Ne pas toucher les connecteurs du socket, manipuler la carte par les bords, utiliser un bracelet antistatique.
Pièces détachées et réparabilité	Pièces détachées disponibles (câbles, bouclier I/O) via GIGABYTE ou revendeurs agréés. Réparation par un technicien qualifié.
Informations générales	Garantie 2 ans, compatible Windows XP/Vista/7, manuel détaillé inclus.

FOIRE AUX QUESTIONS - GA-M52LT-D3 GIGABYTE

Quel type de processeur est compatible avec la carte mère GA-M52LT-D3 ?

La carte mère est compatible avec les processeurs AMD pour socket AM3, notamment les séries Phenom II, Athlon II et Sempron. Consultez le manuel pour la liste complète.

Comment installer le processeur correctement ?

Soulevez le levier du socket, alignez le triangle du processeur avec celui du socket, insérez doucement le CPU, abaissez le levier. Ne forcez jamais. Reportez-vous à la section B de la notice.

Quelle mémoire RAM puis-je utiliser ?

La carte supporte la mémoire DDR2 aux fréquences 1066/800/667 MHz, jusqu'à 8 Go au total. Installez les modules par paires dans les slots de même couleur pour activer le dual channel.

Comment brancher les câbles du panneau avant ?

Connectez les fils du boîtier (Power, Reset, LED, HDD LED, haut-parleur) sur l'en-tête F_PANEL selon le schéma de la notice. Les brochages peuvent varier, vérifiez le manuel.

Ma carte mère ne s'allume pas, que faire ?

Vérifiez les connexions de l'alimentation (24 broches + 4 broches CPU), assurez-vous que le bouton power est bien branché sur F_PANEL. Testez avec une autre alimentation si possible.

Comment accéder au BIOS de la carte mère ?

Au démarrage, appuyez sur la touche Del (Suppr) pour entrer dans le BIOS. Vous pouvez configurer l'ordre de démarrage, l'overclocking, etc.

Est-il possible d'utiliser un disque dur SATA en RAID ?

Oui, le chipset nForce 520 supporte les modes RAID 0, 1, 0+1 et JBOD. Activez l'option dans le BIOS et configurez via l'utilitaire NVIDIA RAID.

Quel est le nombre maximum de ports USB ?

La carte mère supporte jusqu'à 12 ports USB 2.0 : 4 à l'arrière et 8 via les connecteurs internes (4 en-têtes chacun pour 2 ports).

Comment nettoyer la carte mère sans l'endommager ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux légèrement humide (eau distillée) pour essuyer délicatement. Évitez l'alcool ou les solvants. Brossez la poussière avec une brosse antistatique.

Où trouver des pièces de rechange pour cette carte mère ?

Contactez le support GIGABYTE ou les revendeurs agréés pour obtenir des câbles, le bouclier I/O, ou des composants. La réparation doit être effectuée par un technicien qualifié.

MODE D'EMPLOI GA-M52LT-D3 GIGABYTE

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus près du symbole «□») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «□») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket Broche 1

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

2 Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils IDE et SATA

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG: DEL Message/Marche/Veille

PWR: DEL de marche

PW: Commande marche/arrêt

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES: Commande de réinitialisation

Cl: En-tête d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour connaître l'emplacement réel des broches.

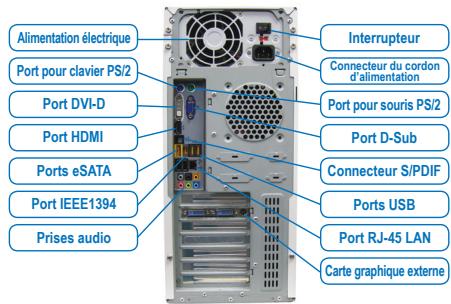

Connexion des périphériques

Panneau arrêt du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les accessoires périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
