AS-3.6Li - Visseuse Gamma - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse sans fil
Marque	Gamma
Modèle	AS-3.6Li
Tension nominale	3,6 V
Type de batterie	Lithium-ion
Capacité de la batterie	1,5 Ah
Vitesse à vide	200 tr/min
Couple maxi	5 Nm
Mandrin	Sans clé, 6,35 mm (1/4")
Dimensions (L x l x h)	200 x 50 x 80 mm
Poids	0,5 kg
Alimentation	Batterie intégrée, chargeur USB
Temps de charge	3 à 5 heures
Éclairage	LED intégrée
Marche avant/arrière	Oui
Embouts fournis	10 embouts de vissage
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas immerger
Sécurité	Porter des lunettes de protection ; débrancher avant entretien
Pièces détachées disponibles	Batterie, chargeur, mandrin, embouts
Réparabilité	Indice de réparabilité : 7.5/10
Garantie	2 ans

FOIRE AUX QUESTIONS - AS-3.6Li Gamma

Comment charger la visseuse Gamma AS-3.6Li ?

Branchez le chargeur USB fourni sur la prise de charge de l'appareil. Le temps de charge est d'environ 3 à 5 heures. Le voyant LED passe au vert lorsque la batterie est pleine.

Comment changer un embout ?

Tirez le mandrin sans clé vers l'avant, insérez l'embout de 6,35 mm, puis relâchez le mandrin pour le verrouiller.

Que faire si la visseuse ne tourne pas ?

Vérifiez que la batterie est chargée. Si le voyant ne s'allume pas, branchez le chargeur. Assurez-vous que le sens de rotation est correct. Si le problème persiste, contactez le service après-vente.

Comment inverser le sens de rotation ?

Utilisez le commutateur de marche avant/arrière situé au-dessus de la gâchette. Poussez-le vers la gauche pour visser, vers la droite pour dévisser.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'utilisation. Avec une batterie de 1,5 Ah, vous pouvez visser environ 50 vis de taille moyenne. Pour prolonger la durée de vie, évitez les décharges complètes.

Peut-on utiliser la visseuse en continu ?

Oui, mais il est conseillé de faire des pauses pour éviter la surchauffe du moteur. La LED intégrée s'éteint automatiquement après 10 minutes d'inactivité.

Comment entretenir la visseuse ?

Nettoyez le boîtier avec un chiffon sec et doux. Ne plongez jamais l'appareil dans l'eau. Rangez-le dans un endroit sec à l'abri de la poussière.

La visseuse est-elle adaptée pour percer ?

Non, ce modèle est une visseuse uniquement. Il ne permet pas de percer. Utilisez une perceuse pour les trous.

Où trouver des pièces de rechange ?

Les pièces détachées (batterie, chargeur, mandrin, embouts) sont disponibles auprès du revendeur Gamma ou sur leur site internet. Consultez la notice pour les références.

Quels accessoires sont inclus ?

La visseuse est livrée avec 10 embouts de vissage (Phillips, plat, Torx), un chargeur USB et un manuel d'utilisation. L'étui de rangement n'est pas inclus.

MODE D'EMPLOI AS-3.6Li Gamma

F - Mode d'emploi original

Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

1. INTRODUCTIE .... 4
2. VEILIGHEIDSVOORSCHRIFTEN.....4
3. GEBRUIK .... 5
4. ONDERHOUD ....7
5. TECHNISCHE SPECIFICATIES.....7

6. GARANTIEVOORWAARDEN....8

7. INTRODUCTION....9

8. CONSIGNES DE SÉCURITÉ ..... 9
9. UTILISATION....11
10. ENTRETIEN....12
11. CARACTÉRISTIQUES TECHNIQUES .. 13
12. CONDITIONS DE GARANTIE.....13

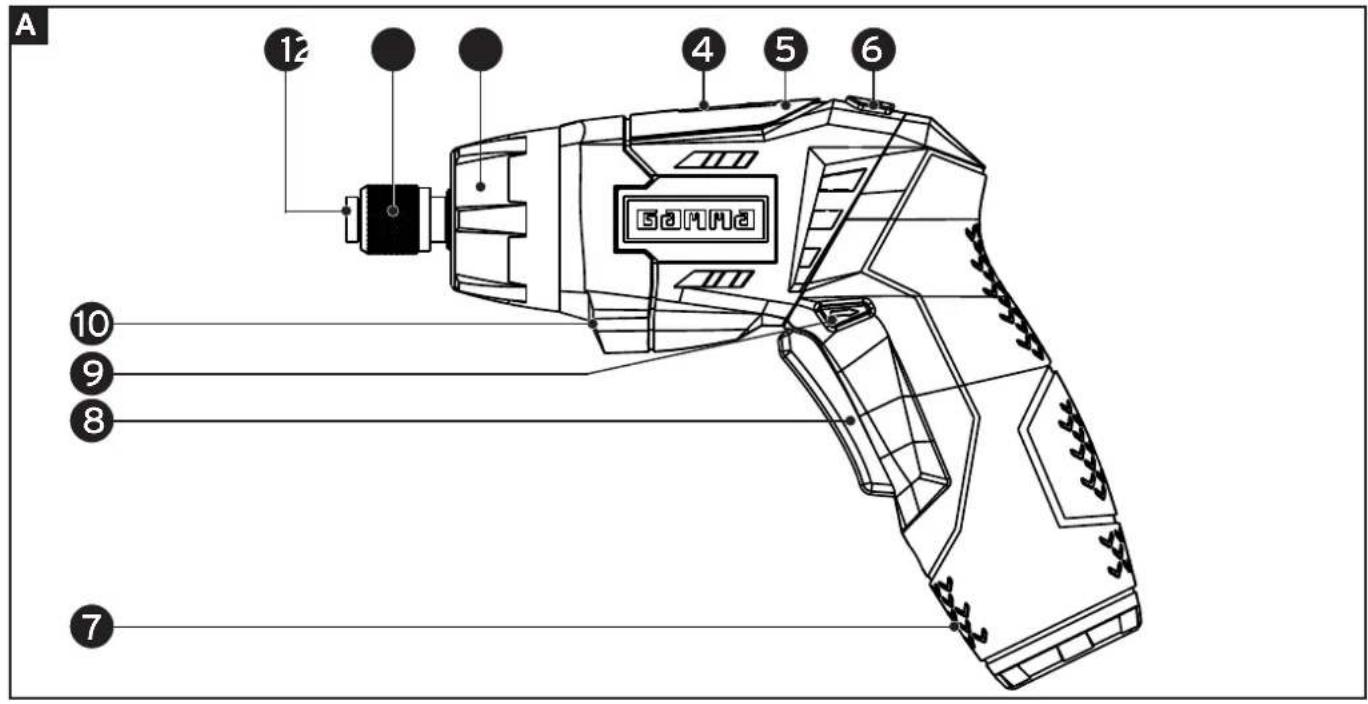

ONDERDELEN VAN DE MACHINE (FIG. A, B, C)

1. Mandrin pour embout de vissage/perçage
2. Tête de serrage
3. Bague de réglage du couple
4. Indicateur de niveau de charge batterie
5. Bouton de témoins de charge
6. Bouton de rotation
7. Connexion chargeur (adaptateur ou support)
8. Interrupteur marche/arrêt
9. Sélecteur gauche-droite
10. Lampe LED
11. Raccordement visseuse sans fil
12. Porte-embout
13. Branchement adaptateur

1. INTRODUCTIE

Avant d'utiliser cet appareil électrique lire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l'employer, l'entretenir, le mettre en marche et l'arrêter correctement. Il est indispensable de bien connaître les organes de commande de l'appareil pour pouvoir l'utiliser correctement.

Tout usage inapproprié peut occasionner des blessures graves. Prenez les mesures nécessaires pour assurer la sécurité de tous.

Cet appareil est conçu pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel.

Conserver soigneusement ce mode d'emploi. Le vendeur décline toute responsabilité en cas de blessures ou dégâts matériels consécutifs au non-respect des consignes d'utilisation.

2. CONSIGNES DE SÉCURITÉ

Attention ! Très important ! Utilisez cet appareil et les accessoires conformément à ces consignes de sécurité et uniquement pour les applications prévues. L'utilisation de l'appareil pour d'autres applications, peut générer des situations extrêmement dangereuses.

Porter des gants de protection à chaque utilisation de l'équipement.

Porter des lunettes et une protection auditive.

Porter des vêtements ajustés lors de l'utilisation de l'équipement.

Attacher les cheveux longs ou porter un couvre-chef approprié pour qu'ils ne risquent pas d'être happés par les pièces en mouvement.

Utiliser le chargeur de batterie uniquement à l'intérieur.

Respecter une distance de sécurité suffisante entre l'équipement et les personnes (notamment les enfants) ou les animaux se trouvant à proximité.

Outil électrique de classe de protection II. Ce logo indique que l'équipement satisfait à la classe de protection II.

Ne jamais utiliser l'appareil sous la pluie ou dans un environnement humide ou mouillé. Ne pas laisser l'appareil à l'extérieur pendant la nuit.

Ne jamais exposer l'accu au soleil ou à des températures élevées!

Ne pas jeter l'accu dans l'eau!

Ne pas jeter l'accu avec les ordures ménagères

Ne pas mettre la batterie au feu!

À l'issue de sa durée de vie, l'accu doit être apporté à un point de collecte. Ne pas le jeter aux ordures ménagères.

À l'issue de sa durée de vie, l'accu doit être apporté à un point de collecte. Ne pas le jeter aux ordures ménagères.

Très important :

• Vérifiez si la tension mentionnée sur le chargeur est de 230 V.
• Après mise à l'arrêt de l'appareil, ne tentez jamais d'arrêter le mouvement d'une pièce en appuyant contre un objet l'accessoire qui se trouve dans le mandrin
• Ne percez pas dans les planchers, les murs ou les plafonds des conduites possible d'eau, de gaz ou d'électricité. Utilisez un détecteur approprié pour identifier la présence de conduites ou demandez conseil à la compagnie de distribution. Le gaz présente un réel risque d'explosion, l'eau peut causer des courts-circuits et le sciage de conduites électriques peut occasionner courts-circuits et coupures de courant.
• Ne percez jamais dans des matériaux qui contiennent de l'amiante
• Lorsque vous percez dans du béton cellulaire ou du placoplâtre, respectez les dispositions légales et les instructions du fournisseur du produit
• Arrêtez immédiatement l'appareil s'il comence à vibrer anormalement et vérifiez-le afin d'en déterminer la cause
• Afin d'éviter tout accident, les réparations doivent être effectuées exclusivement par un technicien qualifié et avec des pièces d'origine

Veillez à ce que lieu de travail soit sûr et adéquat.

• Maintenez l'ordre sur le lieu de travail. Le désordre y augmente en effet le risque d'accident.
• La poussière produite par le perçage du bois ou du métal peut être nocive pour la santé, inflammable ou explosive. Conservez votre environnement de travail propre : les mélanges de matériaux peuvent être particulièrement dangereux.
  • N'exposez pas l'appareil à la pluie.
• N'utilisez jamais l'appareil dans un environnement humide ou mouillé.
• Veillez à assurer un éclairage adéquat.
• N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables.

Éloignez les personnes incompétentes.

• Ne laissez pas d'autres personnes manipuler l'appareil, le chargeur ou le cordon ; éloignez-les de la zone de travail
• Éloignez les personnes et les matériaux inflammables lorsque vous travaillez dans le métal. Il y a un risque d'étincelles
• L'utilisation de cet appareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d'un handicap physique ou mental, comme décrit dans ce mode d'emploi.

Interruption du travail.

- Avant de ranger l'appareil, coupez le moteur et attendez que les parties mobiles se soient arrêtées.

Ne pas surcharger l'appareil.

• Cet appareil sera plus sûr et efficace dans la plage de puissance spécifiée.
• Ne manipulez pas le sélecteur gauche-droite pendant que l'appareil fonctionne

Portez des tenues de travail adéquates.

• Portez toujours des lunettes de sécurité et des gants de travail
• Attachez vos cheveux s'ils sont longs et ne portez pas de vêtements amples ou de bijoux : ils risquent d'être happés par les parties mobiles de l'appareil.
• Portez un masque antipoussière si vos activités dégagent des poussières.
• Portez une protection auditive si le niveau sonore dépasse 85 dB(A).

Utilisez correctement le cordon du chargeur.

• Ne pas porter ni déplacer le chargeur en tirant sur le cordon.
• Ne tirez pas sur le cordon pour enlever la fiche de la prise.
• Protégez le cordon de la chaleur, de l'huile et des bords coupants.
• Gardez toujours le cordon éloigné des parties mobiles de l'appareil.

- Si le cordon est endommagé, il doit être remplacé par un centre de service agréé pour éviter tout danger à l'utilisation.

Fixez solidement la pièce à travailler.

- Utilisez des serre-joints ou un étau pour fixer la pièce à travailler ; cette procédure est plus sûre qu'une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.

Adoptez une attitude propice à votre sécurité.

• Évitez toute posture anormale et assurez votre équilibre.
• Maniez toujours l'outil avec les deux mains.
• Ne travaillez pas en tenant l'outil au-dessus de la tête : vous ne disposez pas d'un contrôle suffisant.
• Portez des chaussures antidérapantes et veillez à travailler sur un sol stable.

Entretenez l'appareil avec soin.

• Maintenez la propreté de l'appareil, pour un travail sûr et efficace.
• Vérifiez régulièrement le cordon et le chargeur et faites-les remplacer par un technicien qualifié s'ils sont endommagés.
• Maintenez les poignées sèches et exemptes d'hui-le et de graisse

Évitez d'activer l'appareil par mégarde.

• Ne portez pas l'appareil en tenant le doigt sur l'interrupteur.
• Après emploi, veillez à remettre l'interrupteur en position verrouillée.
• Veillez à ce que l'appareil soit éteint avant de brancher la fiche du chargeur dans la prise.
• Ne mettez jamais l'appareil dans la poche de votre pantalon ou manteau.

Restez toujours vigilant.

• Gardez toujours les yeux sur votre travail.
• Travaillez avec bon sens.
• N'utilisez pas d'appareil électrique si vous n'êtes pas concentré ou si vous êtes fatigué ni si vous êtes sous l'influence de drogues, alcool ou médicaments.

Vérifiez si l'appareil n'est pas endommagé.

• Avant d'utiliser l'appareil, vérifiez toujours si ses éléments mobiles fonctionnent bien et si aucune pièce n'est défectueuse.
• Tous les éléments de l'appareil doivent être montés correctement pour garantir son bon fonctionnement.
• Les éléments endommagés ou défectueux doivent être réparés ou remplacés par un technicien agréé.
• Vérifiez régulièrement le câble d'alimentation et le chargeur. Si le cordon ou le chargeur est endommagé, il doit être remplacé par un centre de service agréé pour éviter tout danger à l'utilisation.
• N'utilisez jamais l'appareil si le commutateur marche-arrêt ne fonctionne pas correctement.

Rangez l'appareil en lieu sûr.

• En cas d'inutilisation, rangez l'appareil dans un lieu clos et sec, hors de portée des enfants.
• Ne laissez pas l'appareil dans un endroit où la température peut dépasser 50 °C (par exemple, par exemple, dans un véhicule exposé au soleil).

Consignes de sécurité importantes pour les visseuses sans fil

• Ne pas utiliser le chargeur s'il est endommagé.
• Le chargeur et l'appareil sont exclusivement utilisables l'un avec l'autre. N'utilisez pas le chargeur pour d'autres types d'appareils ou à d'autres fins.
• N'utilisez pas d'autre chargeur pour cet appareil

Consignes de sécurité importantes pour la batterie

• Ne rechargez jamais un appareil fissuré, où la batterie est visible
• Ne laissez pas l'appareil dans un endroit où la température peut dépasser 50 °C (par exemple, dans un véhicule exposé au soleil). En cas de surchauffe, une batterie peut exploser. Veillez donc à ne jamais chauffer ni incinérer l'appareil
• En cas de fuite d'une batterie, essuyez le liquide à l'aide d'un chiffon. Évitez tout contact avec la peau et les yeux. Si le liquide entre en contact avec la peau ou les yeux, rincez à l'eau courante pendant 10 minutes maximum et consultez immédiatement un médecin.
• N'utilisez jamais le chargeur de batterie dans un environnement humide ou mouillé.
• N'utilisez jamais le chargeur sur un support aisément inflammable (papier, textile, etc) ou dans un endroit où il y a risque d'inflammabilité
• Les batteries sont des déchets chimiques. Ne pas jeter les appareils usagés contenant une batterie : les apporter à un point de collecte approprié.

Composants Consultez fig. A et B consultez pag 3

Charger la batterie (fig. A et B)

• La batterie intégrée n'est que partiellement chargée. Avant la première utilisation, nous vous conseillons de charger la batterie pendant 5 heures.
• Pendant la charge, la batterie chauffe quelque peu. C'est normal.
• La visseuse sans fil peut être directement chargée via l'adaptateur ou le support (B).
• Mettez la fiche de l'adaptateur dans la douille.
• Branchez ensuite l'adaptateur sur le support (13) ou directement sur la visseuse (7).
• Une fois l'adaptateur raccordé au support, posez la visseuse sur le support. Veillez à ce que le raccordement de la visseuse (7) s'emboîte dans celui du support (11).
  • Le témoin rouge (4) s'allume.
• Le temps de charge habituel d'une batterie entièrement vide est de 5 heures. Nous vous conseillons de recharger la batterie après chaque utilisation, de sorte que l'appareil soit toujours prêt à l'emploi.
• Une fois la batterie pleine (témoin vert allumé (4)), la charge s'arrête automatiquement.
• Lorsque vous n'utilisez pas la visseuse pendant une durée prolongée, débranchez le chargeur de la prise de courant. Cela prolonge la durée de vie de la batterie.
• La batterie intégrée dans la visseuse N'EST PAS CONÇUE pour être chargée avec un autre chargeur que le chargeur d'origine.
• Le chargeur n'est pas conçu pour alimenter d'autres appareils.

Attention ! il est conseillé de ne jamais décharger complètement la batterie. Cela prolonge sa durée de vie. Évitez donc de garder enfoncé l'interrupteur marche-arrêt lorsque l'appareil s'arrête en raison d'une trop faible charge.

Changement d'embouts de vissage et de forets (fig. A)

• Mettez le sélecteur gauche-droite (9) en position centrale pour éviter une mise en marche intempestive de l'appareil.
• Ouvrez la tête de serrage (2) en la tirant vers l'arrière.
• Placez un embout ou un foret dans le porte-embout (1) et enfoncez-le le plus loin possible.
• Relâchez la tête de serrage (2). L'embout est à présent bloqué.
• Mettez le sélecteur gauche-droite (9) dans la position souhaitée.

- Pour retirer un embout, tirez la tête de serrage (2) vers l'arrière tout en retirant l'embout du porte-embout (1).

Réglage de la position « poignée pistolet » ou « poignée tournevis » (fig. C)

• Le bouton de rotation (6) sur le haut de la visseuse permet de tourner la poignée à 90°.
• Tournez-la vers la gauche pour la transformer en manche droit de type tournevis.
• Tournez la poignée jusqu'à entendre un déclic.
• Pour remettre la poignée en place, enfoncez à nouveau le bouton de rotation (6) et tournez la poignée vers la droite jusqu'à entendre un déclic.
• Choisissez le type de poignée en fonction de la position de la vis à serrer et de votre confort de travail.

Marche-arrêt (voir fig. A)

• Pour mettre l'appareil en marche, enfoncez complètement l'interrupteur marche-arrêt (8).
• Pour arrêter l'appareil, l'âchez l'interrupteur marche-arrêt (8), qui commande également le témoin LED (4). Enfoncez légèrement l'interrupteur marche-arrêt (8) pour allumer la lampe LED (4). Si vous enfoncez complètement l'interrupteur marche-arrêt (8), la visseuse se met en marche et la lampe LED (4) reste allumée.
• Attention ! Si vous ne pouvez pas enfoncer complètement l'interrupteur marche-arrêt (8), c'est que le sélecteur gauche-droite (9) se trouve en position de verrouillage (voir « Changement du sens de rotation »).

Changement du sens de rotation

• Enfoncez le sélecteur gauche-droite (9) vers la gauche pour percer ou visser.
• Enfoncez le sélecteur gauche-droite (9) vers la droite pour dévisser.
• Une fois le sélecteur en position centrale, l'interrupteur marche-arrêt (8) est bloqué.

Attention ! Relâchez d'abord l'interrupteur marche/arrêt (8) avant d'enfoncer le sélecteur gauche/droite (9).

Réglage du couple ou de la puissance de perçage (fig. A)

• Le réglage du couple permet de moduler la puissance de vissage pour éviter d'enfoncer une vis trop profondément. Une fois la profondeur de vissage atteinte, le porte-embout (1) débraie.
• Tournez la bague de réglage de couple (3) vers la droite ou la gauche pour l'augmenter ou le diminuer.
• Tournez la bague de réglage du couple uniquement lorsque l'appareil est complètement à l'arrêt.

• En cas de doute, sélectionnez le couple le plus bas et augmentez progressivement jusqu'au résultat souhaité.

• Pour les matériaux tendres et les petites vis, nous conseillons le couple 1. Pour les matériaux plus durs et de plus grosses vis, sélectionnez les positions plus élevées.

• Pour disposer du couple maximum, mettez la bague de réglage (3) sur le symbole perçage.

Attention ! L'appareil est équipé d'une protection contre les surcharges

Lorsque l'axe (1) se bloque (par exemple après vissage d'une vis, la bague de réglage du couple étant sur position perçage), l'alimentation électrique du moteur se coupe automatiquement. Le moteur restera bloqué tant que vous tiendrez enfoncé l'interrupteur marche-arrêt (8). Quelques secondes après avoir relâché l'interrupteur (8), l'appareil sera à nouveau opérationnel. Si vous essayez de remettre l'appareil en marche trop rapidement, le moteur ne réagira pas tant que vous n'aurez pas relâché l'interrupteur (8) pendant quelques secondes.

CONSEILS:

• Pour introduire de longues vis dans un matériau dur, nous conseillons de d'abord percer un trou d'un diamètre légèrement inférieur à celui de la vis.
• Ne commencez jamais à visser lorsque le moteur tourne encore. Un moteur qui tourne risque de faire glisser et déraper l'appareil.
• Utilisez le foret adéquat : forets en acier HSS pour percer le métal, forets spéciaux pour la pierre et forets ou forets spirale pour le bois. L'utilisation d'un accessoire inadéquat risque d'endommager le matériau que vous travaillez et même l'appareil.
• Le perçage du métal provoque un fort échauffement du foret et du matériau. Cela risque d'émousser le foret. Pensez en ce cas à enduire le foret d'un lubrifiant ou d'un liquide de refroidissement.
• En raison de son régime peu élevé, cette visseuse perce moins rapidement qu'une perceuse. De même lorsqu'il faut percer en puissance, percer des trous de grand diamètre ou dans un matériau dur et épais, nous conseillons l'usage d'une perceuse (sans fil).

Autres fonctions (fig. A)

• L'indicateur de niveau de charge de la batterie (4) permet de vérifier l'état de la batterie. Vous pouvez ainsi mettre la batterie en charge à temps pour éviter de devoir cesser de travailler.
• Enfoncez la touche de l'indicateur (9) pour lire le niveau de charge au moyen de diodes de couleur (4) : vert (pleine charge) - jaune (demi-charge) - rouge (charge requise).
• Lorsque la batterie est complètement chargée, les 3 lampes sont allumées. À mesure que la batterie se décharge, le nombre de lampes allumées diminue.
• Dès que vous lâchez la touche (9), l'écran s'éteint.

4. ENTRETIEN

Lubrification

L'appareil n'exige pas de lubrification ni de graissage.

Nettoyage de l'appareil

Certains solvants et produits de nettoyage peuvent altérer les pièces en plastique car ils contiennent notamment du benzène, du trichloréthylène, du chlorure ou de l'ammoniaque.

Nettoyage des orifices de ventilation

Ne jamais nettoyer les orifices de ventilation en y introduisant des objets pointus.

Défaut

En cas de défaut électrique ou mécanique, faites réparer l'appareil en l'apportant au point de vente.

Ne pas jeter avec les déchets ménagers

À la fin de sa durée de vie, remettez l'appareil (y compris la batterie Li-ion intégrée) à un point de collecte. L'appareil ne peut pas être mis au rebut avec les déchets ménagers.

5. CARACTÉRISTIQUES TECHNIQUES

Type AS-3.6Li

Art.	560601
Type	3,6 volt
Tension	1.300 mAh
Capacité batterie	5 Nm
Max. couple	Li-ion
Type batterie	230 volt AC 15 watt - 5 volt DC / 1650 mA
Chargeur
Temps de charge	max. 5 uur
Taille embout	6,35 mm ( 14 ")
Régime (tr/min)	200
Accélération	0,749 m/s ^2 K=1,5 m/s ^2
Lpa (pression acoustique)	66 dB(A)
Lwa (puissance acoustique)	55 dB(A)

Ce produit a été vérifié avec le plus grand soin avant de quitter l'usine et bénéficie, pendant 3 ans à compter de la date d'achat, d'une garantie de réparation gratuite en cas de défaillance due à un vice de matériau ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l'usure normale (par ex. les charges fréquentes), la surcharge ou la négligence.

Le ticket de caisse tient lieu de garantie. Le vendeur se réserve le droit de décliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourra être réclamé en cas de dégât de la pièce à travailler ou de blessure de l'utilisateur de l'outil.

Intergamma B.V., déclare par la présente que le produit mentionné ci-dessous satisfait aux dispositions des directives suivantes :

Produit: La visseuse CS-3.6Li

2014/30/UE directive CEM

2014/35/UE directive Basse tension

2011/65/EU RoHS

ainsi qu'aux normes

EN 55014-1:2017

EN 55014-2:2015,

EN 60335-2-29:2004+A2:2010+A11:2018

EN 60335-1:2012+A11:2014+A13:2017+

A1:2019+A2:2019+A14:2019

EN 61000-3-2:2014,

EN 61000-3-3:2013.

EN 62841-1:2015

EN 62841-2-2:2014

EN 62233:2008,

Leusden, Août 2021

F.P. Jelier

GAMMA

Postbus 100

3830 AC Leusden

Pays-Bas

www.gamma.nl / www.gamma.be
