ASW3000S-S - Onduleur électrique Solplanet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur solaire monophasé
Marque	Solplanet
Modèle	ASW3000S-S
Puissance de sortie nominale	3 000 W
Puissance maximale d'entrée PV	4 500 W
Tension d'entrée DC maximale	600 V
Plage de tension MPPT	190 V - 550 V
Tension de sortie AC	230 V (monophasé)
Fréquence de sortie	50 Hz / 60 Hz
Efficacité maximale	97,5 %
Indice de protection	IP65
Dimensions (L x H x P)	365 x 430 x 160 mm
Poids	11,5 kg
Plage de température de fonctionnement	-25 °C à +60 °C
Affichage	Écran LCD
Communication	RS485, Wi-Fi (en option)
Garantie	5 ans (extensible à 10 ans)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon sec. Vérifier les connexions tous les 6 mois.
Consignes de sécurité	Déconnecter l'onduleur du réseau avant toute intervention. Installation par un professionnel qualifié.
Pièces détachées et réparabilité	Contactez le service technique Solplanet pour les pièces de rechange.

FOIRE AUX QUESTIONS - ASW3000S-S Solplanet

Quelle est la puissance maximale des panneaux solaires que je peux connecter ?

La puissance maximale d'entrée PV est de 4 500 W. Assurez-vous que la tension de chaque chaîne ne dépasse pas 600 V DC.

Puis-je installer l'onduleur à l'extérieur ?

Oui, l'indice de protection IP65 permet une installation en extérieur, à l'abri de l'ensoleillement direct et de la pluie battante.

Comment connecter l'onduleur au réseau électrique ?

La connexion AC doit être effectuée par un électricien qualifié, en respectant les normes locales. Utilisez un disjoncteur différentiel adapté.

Que faire si l'onduleur affiche un code d'erreur ?

Consultez la notice pour la signification du code. En général, redémarrez l'onduleur après 5 minutes. Si l'erreur persiste, contactez le support technique.

Comment surveiller la production d'énergie ?

L'onduleur dispose d'un écran LCD intégré. Vous pouvez également ajouter un module Wi-Fi optionnel pour une surveillance en ligne via l'application Solplanet.

Quelle est la tension de sortie de l'onduleur ?

La tension de sortie est de 230 V monophasé, avec une fréquence de 50 Hz ou 60 Hz selon le pays.

L'onduleur est-il compatible avec les panneaux solaires de différentes marques ?

Oui, l'onduleur fonctionne avec la plupart des panneaux solaires standards. Vérifiez que la tension et la puissance sont dans les plages spécifiées.

Comment nettoyer l'onduleur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Ne jamais utiliser d'eau ou de solvants. Assurez-vous que l'onduleur est éteint avant tout nettoyage.

Puis-je installer l'onduleur dans un garage non chauffé ?

Oui, la plage de température de fonctionnement est de -25 °C à +60 °C. Assurez une ventilation suffisante pour éviter la surchauffe.

Que faire en cas de panne de courant ?

L'onduleur est un onduleur réseau (grid-tie) : il s'arrête automatiquement en cas de coupure réseau pour des raisons de sécurité. Il ne fournit pas d'alimentation de secours.

MODE D'EMPLOI ASW3000S-S Solplanet

I. Instruction de sécurité

1. Le contenu du présent document sera mis à jour de manière irrégulière pour l'actualisation de la version du produit ou pour d'autres raisons. Sauf indication contraire, ce document est exclusivement pour l'usage de guide. Toutes les déclarations, informations et suggestions contenues dans ce document ne constituent aucune garantie.
2. Ce produit ne peut être installé, mis en service, utilisé et entretenu que par des techniciens qui ont lu attentivement et bien compris le manuel d'utilisation.
3. Ce produit ne doit être connecté qu'avec des modules PV de classe de protection II (conformément à la norme CEI 61730, classe d'application A). Les modules PV à haute capacité de mise à terre seront utilisés à condition que leur capacité ne dépasse pas 1μF. Ne connectez aucune source d'énergie au produitautre que des modules PV.
4. Lorsqu'il est exposé à la lumière du soleil, le générateur photovoltaïque génère une tension CC dangereuse qui est présente dans les conducteurs CC et les composants sous tension de l'onduleur. Toucher les conducteurs CC ou les composants sous tension peut entraîner des chocs électriques mortels.
5. Tous les composants doivent rester dans leurs plages de fonctionnement autorisées à tout moment.
6. Le produit est conforme à la compatibilité électromagnétique 2014/30/UE, à la directive basse tension 2014/35/UE et à la directive équipement radio 2014/53/UE.

II. Environnement de montage

1. Assurez-vous que l'onduleur est installé hors de la portée des enfants.
2. Pour garantir le meilleur état de fonctionnement et une durée de vie prolongée, la température ambiantale de montage de l'onduleur doit être ≤40°C.
3. Pour éviter la lumière directe du soleil, la pluie, la neige, les fondrières sur l'onduleur, il est suggéré de monter l'onduleur dans les endroits avec un toit de protection supérieur. Ne couvrez pas complètement le haut de l'onduleur.
4. Les conditions de montage doivent être adaptées au poids et à la taille de l'onduleur. L'onduleur peut être monté sur une paroi solide verticale ou inclinée vers l'arrière (max. 15°). Il est recommandé de ne pas installer l'onduleur sur un mur en plaques de plâtre ou matériaux similaires. L'onduleur peut faire du bruit lorsqu'il fonctionne.

√

√

×

×

1. Pour garantir une dissipation thermique adéquate, les dégagements entre l'onduleur et d'autres objets sont recommandés comme suit:

III.Contenu de la livraison

Terminal du compteur intelligent x1

Bague magnétique x1(option)

IV. Montage de l'onduleur

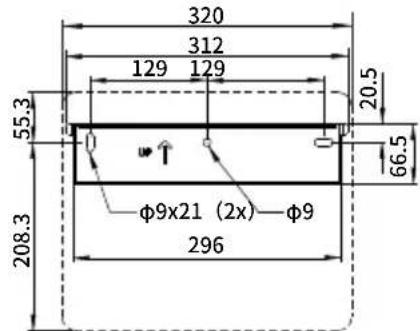

1. Utilisez un foret de 10 mm pour percer 3 trous à une profondeur d'environ 70 mm en fonction de l'emplacement du support de montage mural.

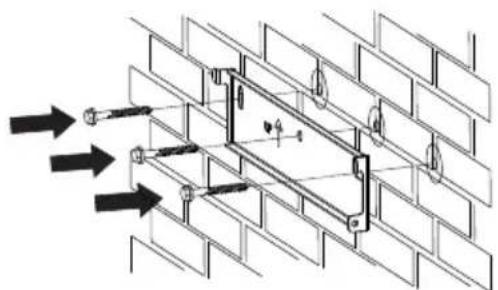

1. Insérez les chevilles dans le mur et fixez le support de montage mural au mur en vissant trois vis autotaraudeuses (SW10).

1. Accrochez l'onduleur au support de montage mural.

1. Fixez l'onduleur au support de montage mural à l'aide de vis M4. Type de tournevis: PH2, torque: 1.6Nm

• Toutes les installations électriques doivent être effectuées conformément à toutes les règles locales et nationales.
• Assurez-vous que tous les interrupteurs CC et les disjoncteurs CA ont été déconnectés avant d'établir la connexion électrique.

• Sinon, la haute tension à l'intérieur de l'onduleur peut provoquer un choc électrique. Conformément aux règles de sécurité, l'onduleur doit être mis à la terre fermement. En cas de mauvaise mise à terre, l'onduleur signalera une erreur de mise à terre. Veuillez vérifier que l'onduleur est bien mis à la terre ou contactez le service AISWEI.

• Les exigences relatives aux câbles CA sont les suivantes. Insérez le conducteur dans une virole appropriée selon DIN 46228-4 et sertir le contact.

Objet	Description Valeur
A	Diamètre externe	9-14mm
B	Section du conducteur cuivre	2.5-6mm2
C	Longueur de dénudage des conducteurs isolés	13mm
D	Longueur de dénudage de la gaine du câble	53mm
Le conducteur PE doit être 2 mm plus long que les conducteurs L et N.

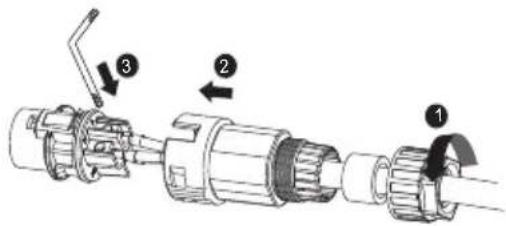

1. Desserrez l'écrou pivotant du connecteur CA. Insérez les conducteurs sertis dans les terminaux correspondants et serrez les vis avec la clé Allen fournie. Torque: 2.0 Nm

1. Insérez l'adaptateur dans l'élément de douille, placez la bague d'étanchéité dans l'adaptateur et serrez l'écrou pivotant.

1. Branchez le connecteur CA dans la duille pour la connexion CA.

1. Si nécessaire, vous pouvez connecter un deuxième conducteur de protection comme liaison équipotentielle.

Objet	Explanation
Vis M4 x 10 Type du	tournevis: PH2, torque: 1.6Nm
Borne terminal OT	Fourni par le client,type: M4
Fil mis à terre	Section du conducteur cuivre : 2.5-6mm 2

VI. Connexion CC

DANGER

• Assurez-vous que les modules PV ont une bonne isolation contre le sol.
• Le jour le plus froid sur la base des enregistrements statistiques, la tension max.en circuit ouvert des modules PV ne doit pas dépasser la tension max. d'entrée de l'onduleur.
• Vérifiez la polarité des câbles CC.
• Assurez-vous que l'interrupteur DC a été déconnecté.

• Ne déconnectez pas les connecteurs DC sous charge.

• Veuillez vous référer au DC Connector Installation Guide.

• Avant la connexion CC, insérez les connecteurs enfichable CC avec des bouchons d'étanchéité dans les connecteurs d'entrée CC de l'onduleur pour garantir le degré de protection.

• Séparez les câbles de communication avec les câbles d'alimentation et les sources d'interférences graves.
• Les câbles de communication doivent être des câbles blindés CAT-5E ou supérieurs. La répartition des broches est conforme à la norme EIA / TIA 568B. Pour une utilisation à l'extérieur, les câbles de communication doivent être résistants aux UV. La longueur totale du câble de communication ne peut pas dépasser 1000 m.
• Si un seul câble de communication est connecté, insérez un bouchon d'étanchéité dans le trou inutilisé de la bague d'étanchéité du presse-étoupe.
• Avant de connecter les câbles de communication, assurez-vous que le film de protection ou la plaque de communication fixé à l'ouverture de communication sur l'onduleur est bien scellé.

1. COM1: RS485(option)

1) Répartition des broches du câble RS485 comme ci-dessous:

2) Desserrez l'écrou pivotant du presse-étoupe sur le couvercle de communication, retirez les bouchons d'étanchéité et faites passer le câble à travers l'écrou pivotant, la bague d'étanchéité, le couvercle de communication et la bague magnétique.

3) Insérez le câble dans la douille, fixez le couvercle de communication à l'onduleur avec des vis M4 et serrez l'écrou pivotant. Type de tournevis: PH2, torque: 1.6 Nm

- La connexion se réfère au GPRS/WiFi-stick User Manual.

3. Smart electric meter

1) Retirez la plaque de communication de l'onduleur.

2) Desserrez l'écrou pivotant du presse- étoupe sur la plaque de communication, retirez le bouchon d'étanchéité et faites passer le câble dénudé à travers le presse- étoupe et la plaque de communication, appuyez sur le loquet du terminal du com- pteur intelligent et insérez le câble dénudé en conséquence. Assurez-vous que le câble est bien connecté.

3) Insérez le terminal du compteur intelligent dans la douille, fixez la plaque de communication à l'onduleur avec des vis M4 et serrez l'écrou pivotant. Type de tournevis: PH2, torque: 1.6Nm

4) Si le couvercle de communication est utilisé, retirez un seul bouchon d'étanchéité du presse-étoupe pour enfiler le câble. Le processus d'installation détaillé suit les étapes ci-dessus.

VIII. Mise en service

Attention

• Vérifiez que l'onduleur est correctement mis à terre.
• Vérifiez que les conditions de ventilation autour de l'onduleur sont bonnes.
• Vérifiez que la tension du réseau au point de raccordement de l'onduleur est dans la plage autorisée.
• Vérifiez que les bouchons d'étanchéité des connecteurs CC et le presse-étoupe de communication sont bien fermés.

• Vérifiez que les réglementations de connexion au réseau et les autres paramétrages répondent aux exigences de sécurité.

• Enclencher le disjoncteur AC entre l'onduleur et le réseau.

• Enclencher le disjoncteur CC.
• Lorsqu'une alimentation CC suffisante est appliquée et que les conditions du réseau sont remplies, l'onduleur commence à fonctionner automatiquement.

IX. Déclaration de Conformité UE

Dans le cadre des directives UE:

• Compatibilité électromagnétique 2014/30/UE (L 96/79-106, Le 29 Mars 2014)(EMC)
• Directive de basse tension 2014/35/UE (L 96/357-374 , Le 29 Mars 2014)(LVD)
• Directive equipment radio 2014/53/UE (L 153/62-106 , Le 22 mai 2014)(RED)

AISWEI New Energy Technology (Jiangsu) Co., Ltd. confirme par la présente que les onduleurs mentionnés dans ce document sont conformes aux exigences fondamentales et aux autres dispositions des directives susmentionnées.L'intégralité de la déclaration de conformité UE peut être consultée sur www.aiswei-tech.com.

X. Donnée technique

Donnée technique	ASW1000S-S	ASW1500S-S ASW2000S-S ASW3000S-S
Entrée CC
Puissance des modules PV max.(STC)	1500W	2250W 3000W 4500W
Tension d'entrée CC max.	580V
Plage de tension MPP	80-550V
Courant d'entrée CC max.	12A
Courant court-circuit d'entrée CC max.	18A
Courant d'entrée CC max.par MPPT	12A
Numéro de MPPT/ chaîne par MPPT	1/1
Sortie CA
Puissance active nominale	1000W	1500W	2000W	3000W
Puissance apparente max	1000VA	1500VA	2000VA	3000VA
Tension du réseau nominale	220/230V
Fréquence du réseau nominale	50/60Hz
Courant de sortie CA max.	5A	7.5A	10A 13.6A
Facteur de puissance de déplacement réglable	0.8 ind...0.8 cap
Distortion harmonique(THD)au Pac.r	< 3%
Donnée générale
Dimensions(Largeur x Hx P)	320×264×94mm
Poids	6.5kg
Emission du bruit (typique)	< 25dB(A)@1m
Connexion CC	Connecteur CC enfichable
Connexion CA	Connecteur CA enfichable
Communication	GPRS/WiFi, RS485(opcjonalnie)
Affichage	LED
Montage	Montage mural
Refroidissement	Convection
Plage de température d'opération	-25...+60°C
Humidité relative (sans condensation)	0...100%
Altitude d'opération max.	4000m (Déclassementau dessus de 3000m)
Degrée de protection	IP65
Catégorie du climat	4K4H
Topologie	Sans Transformateur

XI. Contact

Si vous rencontrez des problèmes techniques avec nos produits, veuillez contacter notre service. Nous avons besoin des informations suivantes afin de vous fournir l'assistance nécessaire::

• Type et nombre des modules PV connectés
• Numéro de série de l'onduleur
• Type et nombre des modules PV connectés
• Code d'erreur
• Endroit de montage
• Carte de garantie

AISWEI New Energy Technology(Jiangsu)Co., Ltd.

Hotline: [phone] (Mainland)

[phone] (Taiwan)

Service email: [e-mail]

Web: www.aiswei-tech.com
