Type de produit	Boîtier PC moyen tour
Marque	Lian Li
Modèle	LANCOOL 207
Dimensions (L x P x H)	210 x 458 x 455 mm
Poids net	7,5 kg
Format carte mère compatible	E-ATX, ATX, Micro-ATX, Mini-ITX
Alimentation	Non incluse, compatible ATX (longueur max 200 mm)
Emplacements disques durs	2 x 2,5 pouces, 2 x 3,5 pouces
Emplacements ventilateurs	Avant : 3 x 120 mm ou 2 x 140 mm ; Arrière : 1 x 120 mm ; Haut : 2 x 120 mm ou 2 x 140 mm
Ventilateurs préinstallés	2 x 140 mm à l'avant, 1 x 120 mm à l'arrière
Filtres à poussière	Avant, haut et bas amovibles
Panneau latéral	Verre trempé (côté gauche)
Matériau	Acier, plastique, verre trempé
Connectique façade	2 x USB 3.0, 1 x USB-C, 1 x prise audio combo
Longueur maximale GPU	390 mm
Hauteur maximale ventirad CPU	176 mm
Fonctions principales	Panneau en verre trempé, gestion de câbles aisée, support radiateur 360 mm avant
Entretien et nettoyage	Dépoussiérer régulièrement les filtres avec un chiffon doux ou de l'air comprimé
Sécurité	Bords arrondis, panneau en verre trempé traité contre les éclats
Pièces détachées et réparabilité	Ventilateurs, filtres, pieds et vis disponibles auprès de Lian Li
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - LANCOOL 207 Lian Li

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale est de 390 mm pour la carte graphique, offrant une compatibilité avec la plupart des modèles haut de gamme.

Quels formats de carte mère sont compatibles ?

Ce boîtier supporte les formats E-ATX, ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs sont préinstallés ?

Le boîtier est livré avec 2 ventilateurs de 140 mm à l'avant et 1 ventilateur de 120 mm à l'arrière.

Puis-je installer un radiateur de watercooling ?

Oui, un radiateur 360 mm peut être installé à l'avant, et un radiateur de 240/280 mm en haut.

Comment nettoyer les filtres à poussière ?

Les filtres sont amovibles. Retirez-les et nettoyez-les avec un chiffon doux ou de l'air comprimé. Ne pas utiliser de produits abrasifs.

Le panneau latéral en verre est-il sécurisé ?

Oui, le verre trempé est traité pour résister aux chocs. Il est fixé par des vis et s'ouvre par loquet.

Quelle est la hauteur maximale du ventirad CPU ?

La hauteur maximale autorisée pour le ventirad CPU est de 176 mm.

Où trouver des pièces de rechange ?

Les pièces détachées comme les ventilateurs, filtres et vis sont disponibles sur le site officiel de Lian Li ou auprès des revendeurs agréés.

Comment brancher les câbles du panneau avant ?

Consultez le manuel pour le schéma de brochage. Généralement, les connecteurs USB, audio et power sont standard. Branchez-les sur les têtes correspondantes de la carte mère.

Quel est le poids du boîtier ?

Le boîtier pèse environ 7,5 kg (sans composants ni emballage).

MODE D'EMPLOI LANCOOL 207 Lian Li

Attention: Peel off the protective film on both sides/ 注意: 撕掉兩邊的保護膜/ Attention : Retirez le film protecteur des deux côtés/

Les ATX cartes mères dépassant une largeur de 244 mm ne sont pas prises en charge

I/O 連接埠功能及線材連接/Fonction du port E/S et connexion du câble/

Remove the original expansion slot/ 拆掉原廠的擴充槽/Retirez le connecteur d'extension d'origine

Pass the Type A connector outside the chassis/將TYPE A接口拉出機箱/Passer le connecteur Type A à l'extérieur du châssis

Close the expansion slot with the included cover and place the cable at the groove/安裝缺口擋片，將線材放置於缺口處/Fermez le connecteur d'extension avec le couvercle fourni et placez le câble au niveau de la rainure

連接 USB type A/
Connectez-vous à USB type A

Included Fans Connection/風扇連接/Connexion des ventilateurs inclus/ Im Lieferumfang enthaltene Lüfteranschlüsse/Conexión de ventiladores incluida/付属ファン接続

Assurez-vous d'utiliser les longues vis de ventilateur incluses dans le kit d'accessoires pour garantir que le ventilateur est solidement fixé

Le ventilateur avant ne peut être remplacé que par des ventilateurs d'une largeur de 140 mm

PSU Installation/

電源供應器安装 Installation du plateau du bloc d'alimentation//PSU-Einsatz installieren/Instalación de la fuente de alimentación/電源のインストール

PSU fan facing downward/ 電源風扇朝下/ Ventilateur du bloc d'alimentation orienté vers le bas

Only standard ATX PSUs less than 160mm in length can be installed/ 僅能安裝長度小於160 mm的標準ATX PSU/Seuls les blocs d'alimentation ATX standard d'une longueur inférieure à 160 mm peuvent être installés

PSU fan facing upward/ 上/電源風扇朝 Ventilateur du bloc d'alimentation orienté vers le haut

The PSU must have mounting holes for installation with the fan facing upward/PSU需要有相對應孔位才可使用風扇朝上的安裝方式/Le bloc d'alimentation doit avoir des trous de montage pour une installation avec le ventilateur orienté vers le haut

Power cord routing 線走線指南/Acheminement du cordon d'alimentation/電源

Utilisez la rainure pour fixer le cordon d'alimentation

24 PIN STRIMER過線圈與架橋使用示意/
Chemin pour câble STIMRER 24 broches

Path for AUDIO Cable/AUDIO線材管理通道/Chemin pour câble AUDIO

硬碟安裝/Installation du lecteur/Laufwerkinstallation/

Faites attention à l'orientation

d'installation du

tampon en caoutchouc

2.5" SSD 3.5" HDD

Suivez les mêmes étapes

Hardware Clearance /

硬件兼容性支援/Liquidation du matériel/Hardware-Freigabe/Liquidación de

Dégagement en hauteur du processeur

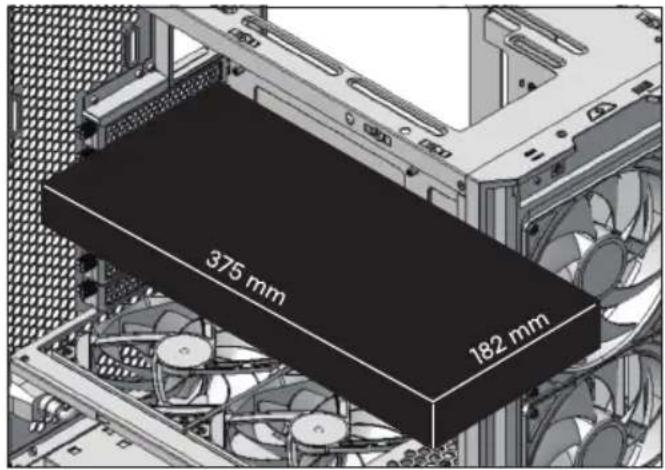

GPU clearance/顯卡安裝尺寸/Dégagement GPU

散熱器&水冷排支援 Radiateur et ventilation compatibilité//

(FR) Instructions de sécurité et avertissements

Ces consignes de sécurité sont essentielles pour assurer une utilisation et une manipulation appropriées des composants PC, y compris les boîtiers PC, les ventilateurs, les refroidisseurs AIO et les blocs d'alimentation (PSU).

Suivez ces instructions attentivement pour éviter les accidents, les blessures ou les dommages matériels.

1. Précautions générales de sécurité

Ce produit n'est pas adapté aux enfants de moins de 12 ans.

Manipulez toujours les composants avec soin et suivez les instructions fournies.

1. Instructions de sécurité pour les boîtiers PC

Sécurité mécanique

Portez toujours des gants de protection lors de l'assemblage ou de l'entretien des boîtiers PC pour éviter les blessures ou les égratignures. Ne vous tenez pas debout, ne vous asseyez pas et ne vous appuyez pas sur le boîtier PC. Évitez de placer un poids excessif sur le boîtier PC, car cela pourrait endommager le cadre ou entraîner une défaillance du matériel.

Ventilation et prévention de la surchauffe

Assurez-vous que les fentes de ventilation du boîtier PC ne sont pas obstruées par des objets, de la poussière ou des câbles. Nettoyez régulièrement les filtres et les évents pour maintenir un bon flux d'air. Évitez de placer le PC dans des espaces confinés sans une ventilation adéquate.

1. Instructions de sécurité pour les ventilateurs

Installation et entretien

Lorsque vous travaillez avec des ventilateurs ou des composants à bords tranchants, prenez des précautions pour éviter les coupures ou les éraflures. Assurez-vous que les ventilateurs sont éteints avant de les manipuler.

Nettoyez régulièrement les pales du ventilateur et les zones environnantes pour éviter l'accumulation de poussière.

1. Instructions de sécurité pour les blocs d'alimentation (PSU)

Sécurité électrique

Utilisez uniquement des composants compatibles et certifiés pour éviter les incompatibilités électriques ou les pannes.

Assurez-vous d'une mise à la terre correcte pour éviter les décharges statiques ou les chocs électriques.

Débranchez toujours le système de la source d'alimentation avant d'installer ou de retirer des composants.

Utilisez des parasurtenseurs ou des dispositifs UPS pour protéger les composants contre les fluctuations de courant.

1. Instructions de sécurité pour les refroidisseurs AIO

Sécurité du refroidissement liquid

Vérifiez soigneusement l'intégrité des tuyaux et des joints des refroidisseurs AIO pour éviter les fuites.

Évitez de plier ou de tordre excessivement les tuyaux de liquide lors de l'installation.

Inspectez régulièrement le système de refroidissement pour détecter l'usure.

1. Sécurité environnementale

Gardez tous les composants PC à l'écart des liquides, de l'humidité et des environnements humides.

Évitez d'exposer les composants à des températures extrêmes ou à la lumière directe du soleil.

1. Conseils d'entretien et de manipulation

Vérifiez périodiquement les vis et les supports pour vous assurer que tous les composants restent sécurisés.

Utilisez des bracelets ou des tapis antistatiques lors de la manipulation de pièces sensibles pour éviter les décharges électrostatiques (ESD).

1. Rappel important

Pour une manipulation sécurisée de ces produits, référez-vous toujours à ce manuel avant utilisation. Conservez-le pour une référence future. Une mauvaise utilisation ou la négligence de ces instructions peut annuler les garanties ou entraîner une défaillance du matériel.
