Type de produit	Watercooling tout-en-un (AIO) 360 mm
Marque	Lian Li
Modèle	HydroShift LCD 360TL
Dimensions du radiateur	397 x 120 x 27 mm
Dimensions de la pompe	82 x 78 x 72 mm (avec écran)
Poids total	Environ 1,5 kg
Matériau du radiateur	Aluminium
Matériau du bloc d'eau	Cuivre (base) et acrylique (dessus)
Vitesse de la pompe	Jusqu'à 3200 tr/min (PWM)
Ventilateurs inclus	3 x 120 mm (UNI Fan TL)
Vitesse des ventilateurs	200 ~ 2100 tr/min (PWM)
Bruit maximum	32 dBA
Écran LCD	2,88 pouces, 480 x 480 pixels, IPS
Connectivité écran	USB 2.0 (9 broches)
Compatibilité socket	Intel LGA 1700/1200/115x, AMD AM5/AM4
Alimentation	SATA (pompe et écran), PWM (ventilateurs)
Garantie	5 ans
Refroidissement maximal	350 W TDP
Entretien	Circuit fermé, sans entretien. Nettoyer les ventilateurs et le radiateur avec un chiffon doux.
Sécurité	Utiliser la pâte thermique fournie. Ne pas ouvrir le circuit de refroidissement.
Pièces détachées	Ventilateurs de rechange, câbles, supports de montage disponibles sur le site Lian Li.

FOIRE AUX QUESTIONS - HydroShift LCD 360TL Lian Li

Comment installer le HydroShift LCD 360TL ?

Fixez d'abord le radiateur au boîtier à l'aide des vis fournies. Montez le bloc de pompe sur le processeur en appliquant la pâte thermique incluse. Branchez les câbles PWM des ventilateurs, le câble SATA pour la pompe/LCD, et le câble USB 2.0 pour l'écran. Consultez le manuel pour les étapes détaillées.

Comment configurer l'écran LCD ?

Téléchargez le logiciel L-Connect 3 depuis le site de Lian Li. Connectez le câble USB de la pompe à la carte mère. Dans le logiciel, vous pouvez personnaliser l'affichage : température, GIFs, images personnalisées, etc.

Le bruit de la pompe est normal ?

Oui, un léger bruit est normal. La pompe tourne jusqu'à 3200 tr/min. Si le bruit devient fort ou irrégulier, vérifiez que la pompe n'est pas en position haute (bulles d'air) et que le radiateur est correctement monté.

Dans quel sens monter le radiateur ?

Montez le radiateur avec les tubes en bas ou sur le côté, jamais avec les tubes en haut si la pompe est le point le plus haut. Cela évite les bulles d'air dans la pompe. La position idéale est radiateur en haut du boîtier avec ventilateurs en extraction.

Peut-on contrôler la vitesse des ventilateurs ?

Oui, branchez les ventilateurs sur un header PWM de la carte mère ou via le hub fourni. Utilisez le BIOS ou un logiciel comme L-Connect 3 ou Fan Control pour ajuster la courbe de ventilation.

Ce watercooling est-il compatible avec mon processeur ?

Il est compatible avec les sockets Intel LGA 1700, 1200, 115x et AMD AM5, AM4. Vérifiez que votre boîtier accepte un radiateur de 360 mm (3 ventilateurs de 120 mm).

Comment entretenir le HydroShift LCD 360TL ?

Étant un circuit fermé, aucun entretien du liquide n'est nécessaire. Nettoyez périodiquement les ventilateurs et le radiateur avec un chiffon doux ou de l'air comprimé pour éviter l'accumulation de poussière.

La garantie est-elle transférable ?

La garantie de 5 ans est valable pour l'acheteur initial. Elle n'est pas transférable en cas de revente. Conservez la facture comme preuve d'achat.

Que faire si l'écran LCD ne s'allume pas ?

Vérifiez que le câble USB 2.0 est bien branché sur la carte mère et que l'alimentation SATA est connectée. Installez L-Connect 3 et mettez à jour le firmware. Si le problème persiste, contactez le support Lian Li.

Quelle pâte thermique utiliser ?

Le watercooling est livré avec de la pâte thermique pré-appliquée sur la base en cuivre. Si vous devez la remplacer, utilisez une pâte de haute qualité comme Arctic MX-6 ou Thermal Grizzly Kryonaut.

MODE D'EMPLOI HydroShift LCD 360TL Lian Li

Hardware List/零件盒部品一覽表/Liste du matériel

A(1g)X1	BX1	C
DX12	EX1	FX4
GX1	HX2	IX1
JX1	KX1	LX1
MX1	NX12	OX2
PX1

Installation size confirmation/安裝尺寸確認/Confirmation de la taille d'installation

Il est recommandé d'utiliser l'installation par le haut pour de meilleures performances, sauf si

l'installation par le haut n'est pas possible (par exemple : O11 VISION)

Lorsque le ventilateur AIO est trop proche de la carte mère, il est recommandé d'installer le collier de serrage pour organiser les tubes. (Par exemple, lors d'un montage sur le LANCOOL 216)

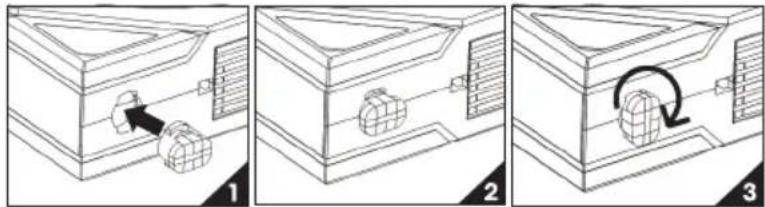

Mount in the chassis/ /Monter dans le châssis 安裝於機箱

Notez que l'orientation du radiateur et du tube de connexion

Utilisation du tampon adhésif magnétique

The tube clips organize the tubing by pushing the excess length of tubes upwards and concealing the cables behind them/使用水管扣整理向上推多餘長度的水管，及隱藏線材於水管後/Les clips pour tubes organisent les tubes en poussant la longueur excédentaire des tubes vers le haut et en dissimulant les câbles derrière eux

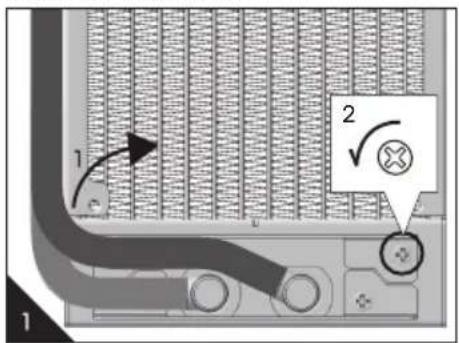

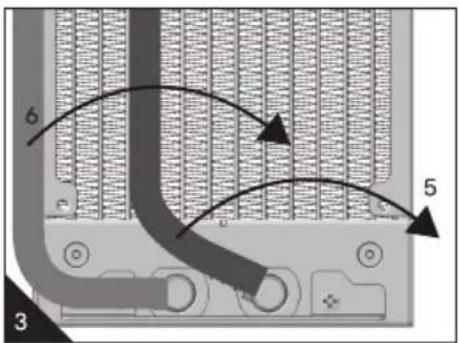

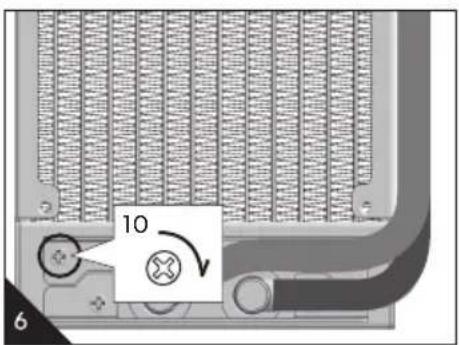

Inversez l'orientation des tubes et réinstallez tous les composants ci-dessus du côté opposé avant de monter le ventilateur

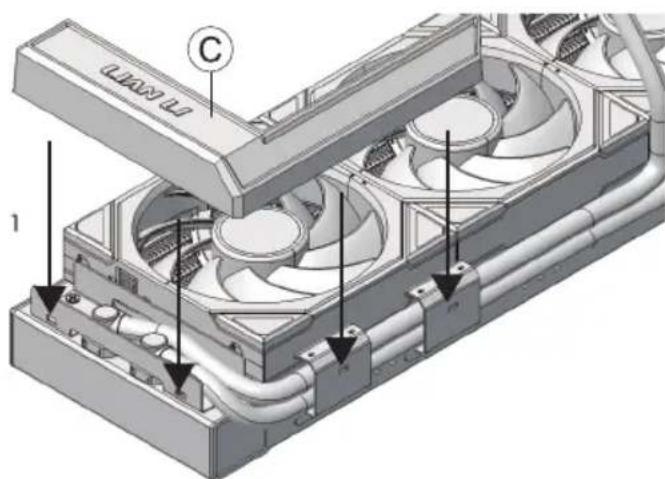

Installez le couvercle de protection en plastique en forme de L dans le sens opposé

Pour l'installation AIO en mode inverse sur châssis de la série O11D EVO

Remove the fans 風扇拆卸/ / Retirez les ventilateurs

Fan Interlocking Key Installation/風扇扣鎖安裝/Installation de la clé de verrouillage du ventilateur

The socket for the power module are in different size, please be aware of the direction/電源片分為大小兩種卡檸，安裝時須注意方向/Il existe deux types de tenons pour multiprises, grandes et petites, et l'orientation doit être prise en compte lors de l'installation

Le contrôleur UNI FAN série TL prend en charge un maximum de 16 ventilateurs LCD TL+ TL (dont 5 ou 8 TL LCD*), tout en connectant l'Hydroshift LCD 360TL (qui compte pour 3 ventilateurs TL) au contrôleur.

*Le nombre de ventilateurs LCD TL pris en charge dépend de la limitation du nombre de périphériques USB de la carte mère. Veuillez numériser pour consulter la page Web de LIAN LI pour plus de détails.

Lien du code QR : https://lian-li.com/tl-fan-number-guide/

Chaque port prend en charge un maximum de : 10 × ventilateurs UNI FAN TL, 3 × ventilateurs LCD UNI FAN TL, 1 × Hydroshift LCD 360TL (se connecte uniquement au port 2/3/4)

At the initial startup, the pump runs at 2700 RPM, and the fans run at 400 RPM. Use L-Connect 3 to adjust the speed as needed/第一次開機時 PUMP=2700_RPM/FAN=400_RPM, 用L3控制以後才會記憶L3的設定轉速/Au démarrage initial, la pompe tourne à 2700 tr/min et les ventilateurs à 400 tr/min. Utilisez L-Connect 3 pour régler la vitesse selon vos besoins
