Type de produit	Refroidisseur liquide tout-en-un (AIO) 360 mm
Marque	Lian Li
Modèle	GA II Trinity 360
Compatible socket	Intel LGA 1700/1200/115x, AMD AM5/AM4
Dimensions du radiateur	397 x 120 x 27 mm
Matériau du radiateur	Aluminium
Dimensions du ventilateur	120 x 120 x 25 mm (3 ventilateurs)
Vitesse du ventilateur	200 ~ 2000 tr/min (PWM)
Niveau sonore du ventilateur	Jusqu'à 32 dBA
Débit d'air du ventilateur	77,6 CFM max
Pression statique du ventilateur	2,99 mmH₂O
Type de pompe	Pompe à palettes, vitesse PWM
Vitesse de la pompe	~2700 tr/min
Connecteurs	Ventilateurs : 4 broches PWM, Pompe : 3 broches
Poids total	Environ 1,6 kg
Tension d'alimentation	12 V DC (ventilateurs et pompe)
Fonctions principales	Refroidissement CPU haute performance, éclairage RGB adressable (sur pompe)
Entretien et nettoyage	Dépoussiérer régulièrement le radiateur et les ventilateurs avec un chiffon doux ou air comprimé
Sécurité	Ne pas plier les tubes de manière excessive, éviter les fuites de liquide, respecter les consignes de montage
Pièces détachées et réparabilité	Garantie constructeur 2 ans (pièces et main-d'œuvre), consultez le service après-vente Lian Li
Informations générales	Notice téléchargeable au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - GA II Trinity 360 Lian Li

Comment installer le GA II Trinity 360 sur mon socket Intel LGA 1700 ?

Utilisez le backplate et les supports fournis. Fixez le backplate derrière la carte mère, placez les vis de montage, puis vissez la pompe. Consultez la notice pour les détails étape par étape.

L'éclairage RGB de la pompe est-il adressable ?

Oui, la pompe dispose d'un connecteur RGB 3 broches (5V) compatible avec les contrôleurs RGB adressables des cartes mères.

Quelle est la hauteur maximale de RAM compatible ?

La pompe est conçue pour laisser passer des barrettes de mémoire jusqu'à environ 45 mm de hauteur. Pour les modules plus hauts, vérifiez l'encombrement.

Comment nettoyer le radiateur ?

Dépoussiérez le radiateur avec un chiffon microfibre ou de l'air comprimé. Évitez d'utiliser de l'eau ou des produits chimiques. Nettoyez également les ventilateurs régulièrement.

Le liquide de refroidissement est-il remplaçable ?

Le circuit est scellé et ne nécessite pas de remplissage. En cas de fuite, contactez le support Lian Li.

Dois-je utiliser la pâte thermique fournie ?

Oui, la pâte thermique pré-appliquée sur la pompe est de bonne qualité. Si vous retirez la pompe après montage, nettoyez et appliquez une nouvelle pâte.

Les ventilateurs sont-ils contrôlables via PWM ?

Oui, les trois ventilateurs sont PWM (4 broches) et peuvent être pilotés par la carte mère pour ajuster la vitesse en fonction de la température.

Quelle est la garantie du GA II Trinity 360 ?

La garantie constructeur est de 2 ans. Elle couvre les défauts de fabrication. Conservez la facture d'achat.

Puis-je installer le radiateur en haut ou à l'avant du boîtier ?

Oui, le radiateur 360 mm peut être monté en haut ou à l'avant, selon la compatibilité de votre boîtier. Assurez-vous d'avoir suffisamment d'espace.

Que faire si la pompe fait un bruit anormal ?

Vérifiez que la pompe n'est pas en contact avec des câbles ou le boîtier. Assurez-vous qu'elle est correctement alimentée. Si le bruit persiste, contactez le service client.

MODE D'EMPLOI GA II Trinity 360 Lian Li

Hardware List/零件盒部品一覽表/Liste du matériel

Default Orientation/出廠預設形式/ Orientation par défaut

Default Orientation/出廠預設形式/Orientation par défaut

Peel the protective film/撕下保護膜/Décoller le film protecteur

Outer way for 1700/
外部適用 1700/ Voie extérieure pour 1700

Secure the AMD latch onto the platform's retention clip and tighten with spring nut/將AMD側扣扣在平台的卡扣上，鎖緊彈簧螺母/Fixez le loquet AMD sur la plate-formeclip de retenue et serrer avec l'écrou à ressort

Mount in the chassis/ /安裝於機箱 Monter dans le châssis

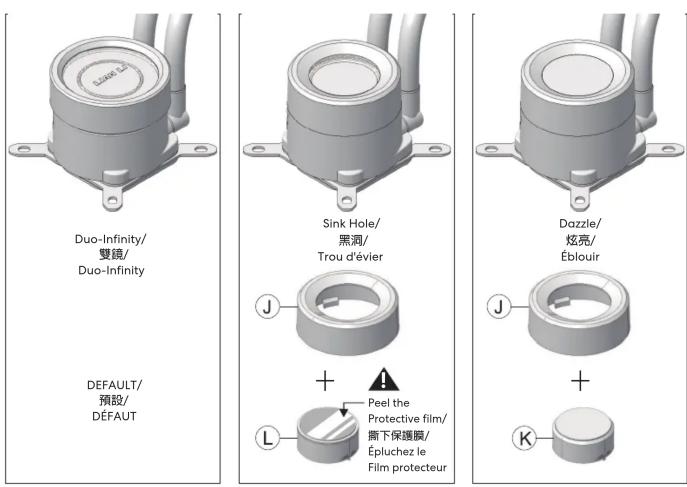

Customize pump cover/ /Personnaliser le couvercle de la pompe更換冷頭外觀

-4--5-

Remove the outer cover/ /卸除外觀件 Retirer le couvercle extérieur

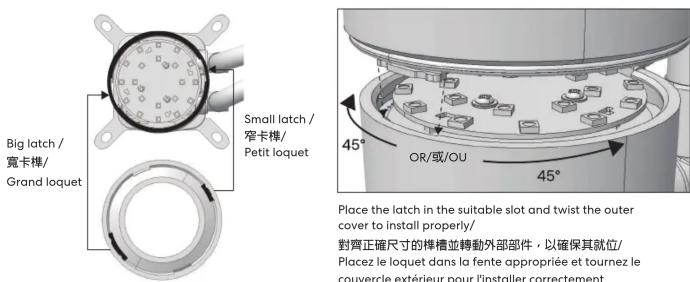

Maintenez le haut du loquet pour un positionnement plus facile avec force

Placez le loquet dans la fente et tournez le couvercle intérieur pour l'installer correctement

Install the outer cover & J/安裝預設外觀件與J注意事項/Installez le couvercle extérieur & J

Attention! Le côté convexe du câble sur l'interface doit être orienté vers le haut

Fan removal/ /Retrait du ventilateur風扇拆卸

Use of fan cable/ /風扇線材使用說明 Utilisation du câble du ventilateur

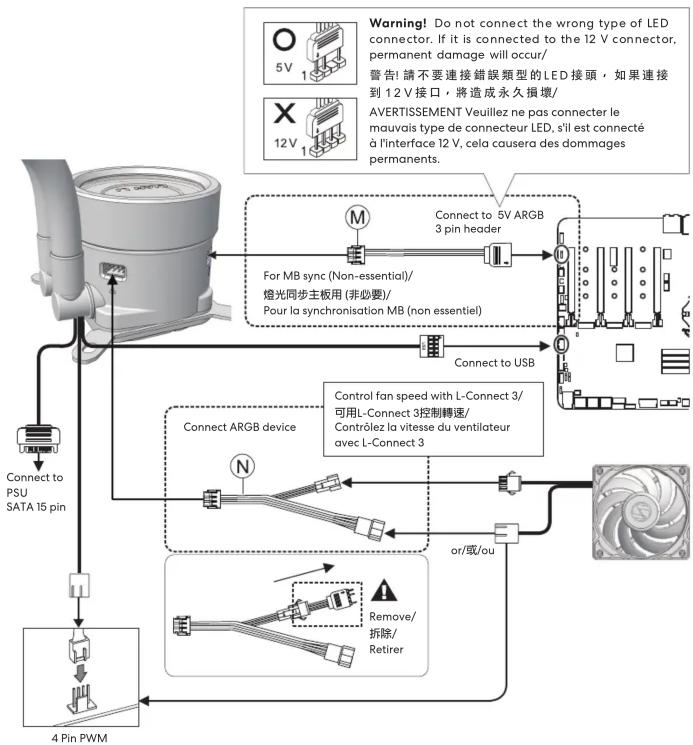

Cable Connection Guide/接線指南/Guide de connexion des câbles

