Type de produit	Sèche-linge à évacuation
Marque	LG
Modèle	TD-C70030EB
Capacité de séchage	7 kg
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids net	45 kg
Alimentation électrique	230 V, 50 Hz, 16 A
Puissance nominale	2400 W
Programmes de séchage	10 programmes incluant coton, synthétiques, délicats, repassage facile, rapide 30 min
Options supplémentaires	Départ différé, séchage anti-froissage, fin différée
Type de capteur	Capteur d'humidité électronique
Fonction vapeur	Non
Niveau sonore	65 dB(A)
Consommation énergétique annuelle	280 kWh
Classe énergétique	C
Entretien et nettoyage	Filtre à peluches amovible et lavable ; condenseur à nettoyer périodiquement
Sécurité	Arrêt automatique en fin de cycle ; protection contre la surchauffe
Pièces détachées et réparabilité	Indice de réparabilité : 7.2/10 ; pièces disponibles : courroie, filtre, résistance, carte électronique
Informations générales	Notice d'utilisation disponible en téléchargement sur le site du fabricant

FOIRE AUX QUESTIONS - TD-C70030EB LG

Comment choisir le bon programme de séchage ?

Consultez l'étiquette d'entretien de vos vêtements. Utilisez le programme coton pour les tissus résistants, synthétiques pour les fibres mixtes, et délicats pour les textiles fragiles. Le programme repassage facile réduit les faux plis.

Pourquoi mon sèche-linge ne chauffe-t-il pas ?

Vérifiez que le filtre à peluches est propre et que l'évacuation d'air n'est pas obstruée. Si le problème persiste, le thermostat ou la résistance pourrait être défectueux. Débranchez l'appareil avant toute intervention.

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre situé en bas de l'ouverture. Nettoyez-le à la main ou avec un aspirateur. Lavez-le à l'eau tiède si nécessaire, puis séchez-le complètement avant de le remettre.

Que faire si le sèche-linge fait du bruit anormal ?

Vérifiez que l'appareil est bien de niveau et qu'aucun objet n'est coincé dans le tambour. Un bruit de frottement peut indiquer une courroie usée ou un roulement défectueux. Contactez un technicien.

Comment réduire la consommation d'énergie ?

Utilisez des programmes à pleine charge pour optimiser l'efficacité. Nettoyez régulièrement le filtre et le condenseur. Privilégiez les programmes à basse température pour les textiles qui le permettent.

Le voyant « Filtre » reste allumé, que faire ?

Éteignez le sèche-linge et nettoyez soigneusement le filtre. Si le voyant persiste, réinitialisez l'appareil en le débranchant 5 minutes. Si le problème continue, le capteur de filtre pourrait être défectueux.

Puis-je sécher des chaussures dans ce sèche-linge ?

Oui, mais uniquement avec le programme délicats ou un accessoire de séchage pour chaussures (non fourni). Placez les chaussures dans un filet de lavage pour éviter d'endommager le tambour.

Quelle est la durée d'un cycle de séchage ?

La durée varie selon le programme et la charge : de 30 minutes (rapide) à 3 heures (coton intensif). Les capteurs d'humidité ajustent la durée automatiquement pour éviter le sur-séchage.

Comment entretenir le condenseur ?

Retirez le condenseur (situé en bas, derrière une trappe) et rincez-le à l'eau claire. Brossez délicatement les lamelles pour enlever la poussière. Laissez sécher avant de le remettre.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles sur le site LG Parts ou chez les revendeurs agréés. Munissez-vous du modèle exact (TD-C70030EB) pour commander. La courroie, le filtre, la résistance et la carte électronique sont facilement remplaçables.

MODE D'EMPLOI TD-C70030EB LG

Guide d'utilisation et d'entretien

LG Sèche-linge (28P~51P)

Dispositif d'entretien des tissus

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil.

Conservez-le afin de le consulter plus tard.

Écrivez le nom du modèle et le numéro de série de votre produit.

Lorsque vous demandez une réparation.

Réparation.

Tambour à très grande contenance

L'IntelloDryer peut contenir 7 kg, ce qui constitue une très grande contenance.

Faible consommation d'énergie

L'énergie est économisée grâce au Sirocco et au ventilateur radial.

Temps de séchage réduit

Le temps de séchage est réduit grâce à un mécanisme efficace de circulation de l'air et à un chauffage optimisé.

Réduction du bruit innovante

Le bruit est réduit grâce à une technologie d'absorption du bruit et de scannage.

Utilisation simple

Large affichage de voyants à commande électrique.

Table des matières

F

Consignes de sécurité.... 29

Consignes d'installation 31

Apparence et conception 34

Utilisation de votre sèche-linge 35

Fonctions supplémentaires 39

Entretien de votre sèche-linge 40

Astuces supplémentaires pour une utilisation avancée .... 45

Dépannage 47

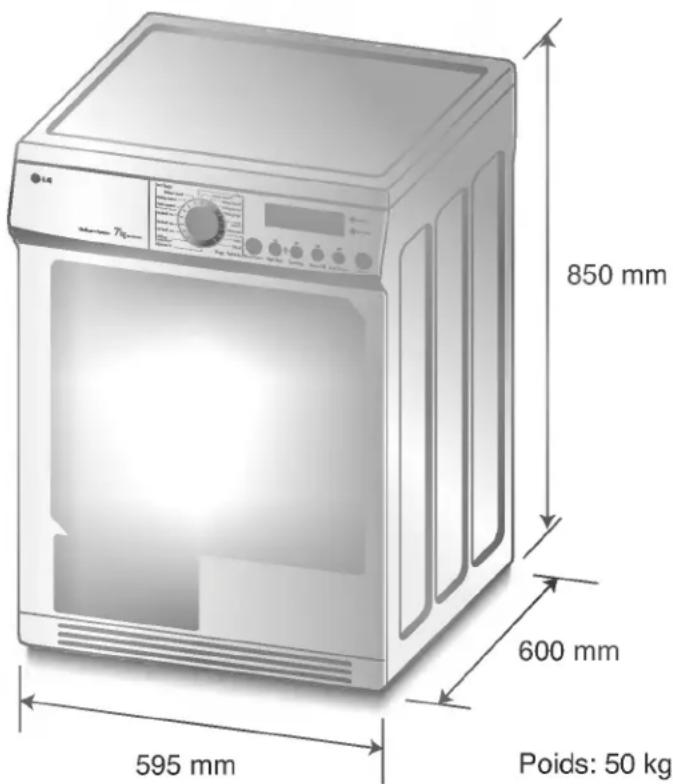

Données techniques.... 48

Consignes de sécurité

Pour contribuer à diminuer tout risque d'électrocution, d'incendie, ou d'autre dommage matériel ou corporel lors de l'utilisation de votre sèche-linge, veuillez suivre les consignes élémentaires de sécurité.

ATTENTION !

Vous risquez des blessures légères si vous n'observez pas les règles ci-après.

Actions interdites

- Votre sèche-linge est uniquement destiné à une tension située entre 230V. Avant de brancher le cordon d'alimentation, assurez-vous qu'il est relié à la terre ainsi qu'au coupe-circuit.

- Ne branchez pas le cordon d'alimentation de votre sèche-linge en même temps que plusieurs autres cordons d'alimentation d'appareils électriques.

- Tout démontage ou révision devrait être effectué par un réparateur expérimenté.

- Maintenez le sèche-linge à l'écart de tout chauffage électrique ou de tout objet inflammable.

- N'abîmez pas le cordon d'alimentation et ne placez aucun objet lourd sur celui-ci.

- Ne saisissez pas le cordon d'alimentation ou l'interrupteur si vos mains sont humides.

- Débranchez le cordon d'alimentation en le tenant par la prise, pas par le cordon.

- Essuyez les poussières et les taches se trouvant sur le cordon d'alimentation puis insérez-le fermement dans la prise secteur.

Consignes de sécurité

- N'utilisez pas de cordon d'alimentation, de prise ou de prise secteur détériorés.

- N'installez pas ou ne stockez pas ce sèche-linge en des lieux exposés aux intempéries.

- N'utilisez aucune rallonge ni aucun adaptateur pour brancher le cordon d'alimentation.

- Ne projetez pas d'eau sur le sèche-linge.

- Débranchez le cordon d'alimentation au cours du nettoyage ou lorsque vous n'utilisez pas le sèche-linge.

- Ne laissez pas les enfants ni les animaux domestiques jouer sur le sèche-linge ou à l'intérieur de celui-ci.

- Assurez-vous que les rats ou les animaux domestiques mangent à l'écart du sèche-linge.

- N'appuyez pas sur le bouton à l'aide d'instruments aiguisés comme un tournevis ou une épingle.

- N'utilisez aucun détergent de nettoyage à sec pour ce sèche-linge et ne placez pas le linge à l'intérieur avec des détergents de nettoyage.

- Ne placez pas d'éléments inflammables à proximité du sèche-linge.

- Maintenez votre sèche-linge hors de portée des cafards et autres insectes.

- Avant de mettre cet appareil hors service ou de le remiser, démontez la porte et coupez le cordon d'alimentation pour empêcher toute utilisation ultérieure.

Consignes d'installation

Les consignes ci-après vous guideront tout au long des étapes initiales de mise en marche de votre sèche-linge. Veuillez noter que chaque section de ce manuel fournit des renseignements importants en ce qui concerne la préparation et l'utilisation de votre sèche-linge, et il est important que vous examiniez entièrement ce manuel avant de procéder à toute installation ou utilisation de votre appareil. Veillez à observer l'ensemble des avertissements et précautions énumérés. Ces consignes d'installation sont destinées à être utilisées par des techniciens qualifiés. Lisez les consignes d'installation entièrement et avec attention.

Renseignements concernant la sécurité

Risque de blessure

Ce sèche-linge est très lourd, c'est pourquoi vous ne devriez pas essayer de le soulever seul.

Ne soulevez pas le sèche-linge en le tenant par l'une des parties protubérantes, par exemple le cadran ou la porte car ceux-ci pourraient casser.

Risque de chutes

Risque de chutes provoquées par les tuyaux suspendus ou par les câbles. Assurez les tuyaux ou les câbles lâches.

Vérifiez toute détérioration éventuelle du sèche-linge pendant le transport.

Ne branchez pas le sèche-linge en cas de signe visible de détérioration.

En cas de doute, contactez votre point de vente.

Videz toujours le sèche-linge complètement avant de le transporter.

Votre sèche-linge ne devrait pas être situé près d'une table de cuisson au gaz, d'une gazinière, d'un chauffage ou d'un grill situé à la hauteur des yeux car les flammes des brûleurs pourraient endommager votre sèche-linge. Lorsque le sèche-linge est encastré sous un plan de travail, laissez un espace de 15 mm de chaque côté du sèche-linge pour que l'air puisse s'évacuer par la grille arrière. Cette circulation d'air est essentielle pour la condensation de l'eau pendant le séchage.

Si vous utilisez ce sèche-linge à proximité ou au-dessus d'une machine à laver, des prises principales et des prises secteur distinctes doivent être utilisées pour chaque appareil.

N'utilisez pas d'adaptateur multiprise ni de rallonge.

Vous pouvez placer ce sèche-linge au-dessus d'un lave-linge pour économiser de l'espace. Un kit de montage est disponible chez votre vendeur.

Consigne d'installation du boîtier

Ce sèche-linge LG peut être placé au-dessus d'un lave-linge à chargement frontal. Ils doivent être fixés à l'aide du kit de montage (voir page suivante). Cette installation doit être effectuée par un technicien expérimenté afin de garantir une installation solide du lave-linge et du sèche-linge. Si ce travail n'est pas effectué avec soin, le sèche-linge risque de tomber.

Plus important, un modèle de lave-linge particulier ne peut être empilé que sur des modèles correspondants, c'est pourquoi les conseils d'un technicien expérimenté sont essentiels.

Cordon d'alimentation

Si le cordon d'alimentation est détérioré, il doit être remplacé par le fabricant, son agent d'entretien ou des techniciens de même qualification afin d'éviter tout danger.

Le cordon d'alimentation devrait être à la portée de l'utilisateur afin que celui-ci puisse brancher ou débrancher l'appareil après son installation.

Consignes d'installation

CONSIGNES DE MISE À LA TERRE

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre diminue le risque d'électrocution en fournissant une trajectoire de moindre résistance au courant électrique.

Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre des équipements et d'une prise de terre. La prise doit être branchée à une prise secteur pertinente installée correctement et reliée à la terre conformément à l'ensemble des codes et des réglementations de votre région.

Procédure de mise à la terre supplémentaire

Certains codes régionaux peuvent nécessiter un lien à la terre séparé. Dans de tels cas, le câble de mise à la terre accessoire, la pince et les vis nécessaires doivent être achetés séparément.

Drainage du condensat

Cet appareil peut drainer l'eau sans la déverser dans le réservoir d'eau. L'eau est directement pompée et rejetée à l'extérieur du sèche-linge.

Kit de montage

Afin de placer ce sèche-linge au-dessus d'un lave-linge, vous avez besoin d'un kit de montage.

Encastrer votre sèche-linge

Votre sèche-linge peut être encastré. Vous pouvez placer ce sèche-linge sous le plan de travail, dans l'ouverture d'un placard de cuisine aménagée.

Les dimensions de l'ouverture sont indiquées comme suit.

Pour votre sécurité, le couvercle métallique doit être solidement fixé.

Celui-ci doit être placé par un technicien expérimenté et installé sous un plan de travail continu.

Consignes d'installation

F

Mise à niveau du sèche-linge

1. La mise à niveau du sèche-linge sert à prévenir tout bruit ou vibration indésirable.

Placez votre sèche-linge dans une zone solide et plane où l'eau ne s'égoutte pas et ne gèle pas, et à l'écart de tout stockage de matériaux inflammables.

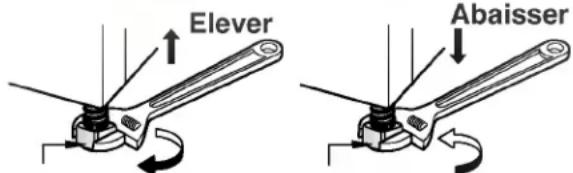

1. Si le sèche-linge n'est pas à plat, réglez les pieds de nivellement situés à l'avant vers le haut ou vers le bas si cela s'avère nécessaire.

Tournez-les dans le sens des aiguilles d'une montre pour lever le sèche-linge et dans l'autre sens pour l'abaisser jusqu'à ce que l'appareil ne bouge plus ni d'avant en arrière ni d'un côté à l'autre.

Pieds réglables Pieds réglables

Lorsque vous appuyez en diagonale sur les extrémités de la plaque supérieure de la machine à laver, celle-ci ne devrait pas bouger du tout, ni vers le haut, ni vers le bas (veuillez vérifier les deux directions). Si la machine bouge lorsque vous appuyez sur son plateau supérieur en diagonale, réglez à nouveau ses pieds.

Apparence et conception

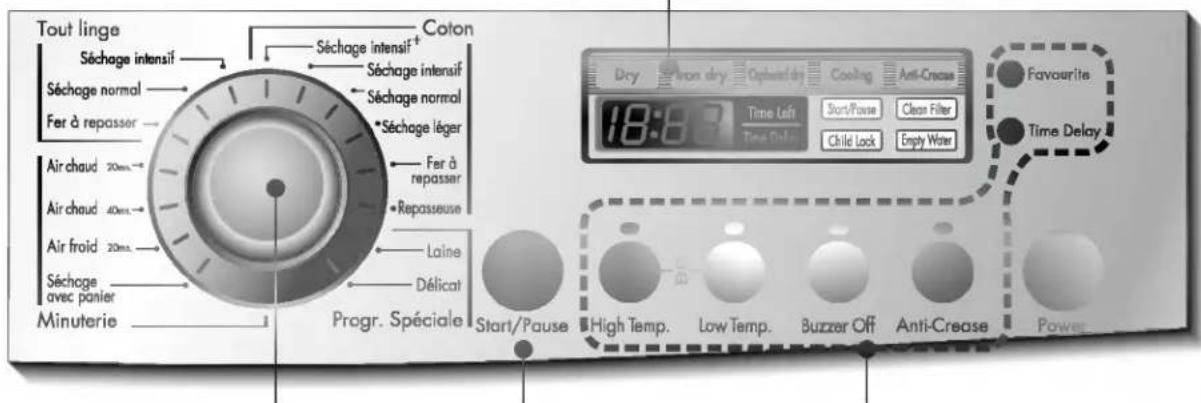

Panneau de commande

Affichage du voyant

• Affichage de l'heure • Voyants indicateurs

Programme Start/Pause

Boutons de fonctions supplémentaires

Utilisation de votre sèche-linge

F

Tableau de sélection des cycles

Cycle de séchage auto électronique		Programme standard
Cycles textiles mélangés(Remarque) appuyez sur le bouton "Low Temp." pour les articles sensibles à la chaleur
Dessus de lits et nappes, survêtements, anoraks, couvertures	Pour les tissus épais et piqués qui n'ont pas besoin de repassage.	Séchage intensif
Chemises, blouses et vêtements de sport	Pour les tissus qui n'ont pas besoin d'être repassés.	Séchage normal
Pantalons, robes, jupes, blouses	Pour les tissus qui n'ont pas besoin de repassage.	Fer à repasser
Coton (blancs et couleurs)(Remarque) appuyez sur le bouton "Low Temp." pour les articles sensibles à la chaleur
Serviettes éponges, robes de chambre et dessus de lits	Pour les tissus épais et piqués.	Séchage intensif+
Serviettes éponges, essuies, serviettes, dessus de lits	Pour les tissus épais et piqués qui n'ont pas besoin de repassage.	Séchage intensif
Serviettes de bain, essuies, sous-vêtements, chaussettes en coton	Pour les tissus qui n'ont pas besoin de repassage.	Séchage normal
T-shirts, pantalons, sous-vêtements, vêtements de travail	Pour les tissus qui ne doivent être repassés que légèrement, pas complètement.	Séchage léger
Dessus de lits, nappes, serviettes, T-shirts Polos et vêtements de travail	Pour les tissus qui n'ont pas besoin d'être repassés.	Fer à repasser
Dessus de lits, nappes, serviettes	Pour les tissus qui n'ont pas besoin d'être essorés.	Repasseuse
Durées des cycles pour des durées sélectionnées
Serviettes de bain, peignoirs, essuies de vaisselle,Tissus piqués en acrylique	Petits vêtements et linge pré-séché NormalTissus normaux à haute température pendant 20 minutes	Air chaud (20 mn.)
	Tissus normaux et linge pré-sécheTissus normaux à haute température 40 minutes	Air chaud (40 mn.)
Tous les tissus ayant besoin d'adoucissant, séchage sans chauffage.		Air froid (20 mn.)
Sweat shirts, tissus délicats, chaussures de sport	Pour les tissus que vous ne voulez pas faire Séchage par culbutage.	Séchage avec panier
Cycles spéciaux
Laine	Pour la laine.	Laine
Soie, vêtements fins de femme, lingerie	Pour les tissus sensibles à la chaleur comme les matières synthétiques.	Délicat

Utilisation de votre sèche-linge

Avant la première utilisation de votre sèche-linge

※ Avant la première utilisation de votre sèche-linge, vous devez vérifier quelques points.

Après avoir retiré l'emballage, vous vérifierez que le produit ne présente pas de problème et qu'il est installé correctement.

1. Vérifiez que le sèche-linge est bien équilibré en utilisant un niveau. Afin d'effectuer cette vérification, vous pouvez regarder et régler les pieds qui doivent rester fixes.
2. Vérifiez certaines pièces essentielles telles que le réservoir d'eau, le condensateur, le panneau de commande et le tambour.
3. Il faut faire fonctionner le sèche-linge pendant 5 minutes afin de vous assurer que l'intérieur du tambour se réchauffe.

1. Mise en marche de l'appareil.

Appuyez d'abord sur le bouton "Power". Le voyant situé au-dessus du bouton s'allume, indiquant que l'appareil est entièrement réglé pour se mettre en marche.

2. Ouvrez la porte.

3. Vérifiez le filtre à fibres, le réservoir d'eau et le condensateur.

Le filtre à fibres situé près de la porte devrait être vidé avant ou après le séchage.

Ouvrez la porte et vérifiez si le filtre à fibres est nettoyé.

S'il ne l'est pas, veuillez consulter la page 40. Le réservoir d'eau et le condensateur sont également vérifiés et nettoyés pour de meilleurs résultats de séchage.

4. Placez le linge à l'intérieur du tambour après l'avoir trié.

Les vêtements devraient être triés par type de tissu et par niveau de séchage et tous les cordons et les ceintures des vêtements doivent être bien fermés et fixés avant d'être placés à l'intérieur du tambour.

Il est souhaitable que vous poussiez le linge jusqu'au fond du tambour pour le maintenir à l'écart du joint de la porte.

Sinon, le joint de la porte risque d'être détérioré.

Allumez

Vérifiez le filtre à fibres

Utilisation de votre sèche-linge

5. Fermez la porte.

Avant de fermer la porte, il est nécessaire de s'assurer que les tissus sont bien placés et qu'aucun corps étranger, en particulier aucun objet inflammable, n'est coincé autour de la porte.

6. Sélectionnez le cycle de séchage de votre choix.

Vous pouvez choisir un cycle en tournant le bouton de commande de programmation jusqu'à ce que le programme nécessaire soit en face de son indicateur.

Si vous ne faites qu'appuyer sur le bouton Start/Pause sans choisir aucun cycle, le sèche-linge passe en mode Séchage normal.

[Veuillez consulter le tableau de Sélection des cycles ci-après (Page 35) pour des renseignements détaillés]

7. Appuyez sur le bouton START.

Vous entendez la rotation du tambour.

8. Lorsque l'appareil s'arrête après utilisation, ouvrez la porte et retirez le linge.

Faites attention ! L'intérieur du tambour risque d'être toujours chaud.

(La durée de fonctionnement varie suivant votre sélection de cycle ou suivant les options.)

9. Nettoyez les filtres à fibres et videz le réservoir d'eau.

Le filtre à fibres devrait être nettoyé après chaque chargement.

10. Arrêtez le sèche-linge.

Appuyez sur le bouton "Power".

Sélectionnez le cycle de votre choix

Nettoyez le filtre à fibres de la porte

Nettoyez le filtre à fibres inférieur

Utilisation de votre sèche-linge

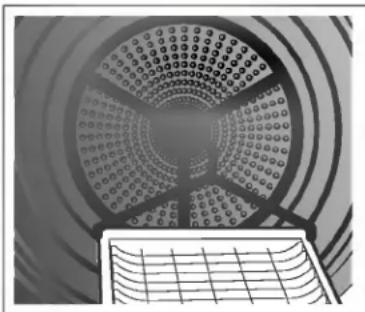

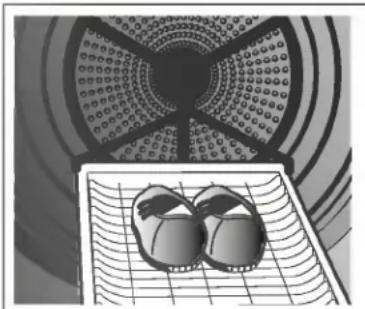

Panier de séchage

Le panier de séchage se place à l'intérieur du sèche-linge comme sur l'illustration.

Retirez et jetez l'emballage avant utilisation. Le panier de séchage est conçu pour une utilisation avec des articles que vous ne voulez pas faire sécher par culbutage, y compris les sweat-shirts et les tissus délicats.

Lorsqu'il est chaud, le panier de séchage laisse l'air chaud situé à l'intérieur du sèche-linge circuler selon un circuit concentré, ce qui permet un séchage efficace et cohérent.

Utilisez le panier de séchage pour sélectionner le temps de votre choix.

Utilisation du panier de séchage :

1. Ouvrez la porte.
2. Ne retirez pas le filtre à fibres.
3. Placez le panier de séchage sur le fond de l'ouverture du sèche-linge. Posez le panier sur le logement situé au fond du sèche-linge. Appuyez sur l'avant du cadre afin de fixer le filtre à fibres.
4. Placez les articles humides en haut du panier. Laissez de l'espace autour des articles afin que l'air circule. Le panier ne bouge pas mais le tambour pivote.
5. Fermez la porte.
6. Sélectionnez Séchage avec panier.

REMARQUE

Vérifiez le filtre à fibres et retirez toute accumulation de fibres sur les articles séchés dans le panier.

1. Insérez la flamme du câble au centre du trou.

1. Placez des articles délicats ou des chaussures de sport.

Fonctions supplémentaires

Ces fonctions servent à réduire ou à allonger la durée du cycle en augmentant ou en diminuant la température. Ces boutons ne fonctionnent que pour le cycle de tissus mélangés et le cycle coton. Si la porte s'ouvre pendant le fonctionnement, le sèche-linge s'arrête.

Buzzer Off

Allumer/Éteindre le signal.

Lorsque l'appareil est sous tension et que vous sélectionnez le cycle, le signal se met en marche lorsque vous enfoncez un bouton précis du panneau de commande.

Si vous n'aimez pas entendre ce son, il suffit d'appuyer sur le bouton Buzzer Off.

Le bouton Buzzer Off s'allume alors, indiquant que le son est coupé.

Anti-Crease

L'anti-pli fonctionne afin d'empêcher les plis et les froissements qui se forment lorsque le linge n'est pas rapidement déchargé à la fin du cycle de séchage. Dans cette fonction, le sèche-linge commence à tourner et se met en pause en continu jusqu'à la fin du cycle.

Si la porte est ouverte, cette fonction est annulée. Dans les autres cas d'ouverture de porte, l'anti-pli sera mémorisé et se mettra en marche à la prochaine utilisation.

Pour ajouter cette fonction, il suffit d'appuyer sur le bouton "Anti-Crease" après la sélection du programme de séchage.

Favourite

Si vous souhaitez mémoriser un cycle en fonction de vos habitudes de séchage, utilisez la fonction "Favourite".

Lorsque le cycle de votre préféré est mémorisé, vous pouvez répéter son utilisation la prochaine fois jusqu'à ce que le réglage enregistré soit modifié.

Par exemple, vous allumez l'appareil et vous sélectionnez Séchage intensif+ en Cycle coton avec les fonctions Low Temp. et Anti-Crease en série, puis vous appuyez sur "Favourite" jusqu'à ce que le sèche-linge émette un bip. Cela prend environ 3 secondes. Voici tout ce que vous avez à faire.

Lors de la prochaine utilisation de votre sèche-linge, allumez l'appareil et appuyez sur "Favourite". Vous voyez les options citées plus haut s'afficher sur le panneau de commande.

Time Delay

Vous pouvez utiliser la fonction de Time Delay pour différer le démarrage d'un cycle de séchage.

Le délai maximal de ce Time Delay est de 19 heures.

1. Allumez le sèche-linge.
2. Sélectionnez le cycle.
3. Réglez l'heure de départ différé.
4. Appuyez sur le bouton Start/Pause.

Lorsque l'horaire réglé arrive, le sèche-linge se met en marche.

Sécurité enfants

Pour la sécurité de vos enfants, appuyez sur les boutons High Temp. et Low Temp. en même temps et maintenez-les enfoncés pendant environ 3 secondes. Vous pouvez vérifier si cette fonction est activée ou non en regardant l'affichage du sèche-linge sur le voyant de la fenêtre.

Entretien de votre sèche-linge

Importance de l'entretien et du nettoyage

Importance de l'entretien et du nettoyage. Il n'est pas très difficile d'entretenir votre sèche-linge. Vous devez simplement suivre les instructions ci-dessous.

Nettoyage du filtre à fibres

Nettoyez le filtre à fibres après chaque utilisation et vérifiez-le avant chaque utilisation. Ce filtre devrait également être nettoyé si le voyant "Clean Filter" s'allume et si le signal se déclenche pendant l'utilisation du sèche-linge.

Le nettoyage ou le vidage du filtre réduisent les temps de séchage et la consommation d'énergie et allongent la durée de vie du sèche-linge.

1. Ouvrez la porte.
2. Retirez le filtre.

1. Nettoyez le filtre à l'aide d'un aspirateur ou rincez-le sous le robinet.

1. Remettez le filtre en place.

Poussez le filtre jusqu'en bas afin d'éviter toute interférence avec la porte.

Ne pas nettoyer le filtre à peluches à l'eau. De l'eau sur le filtre va diminuer les résultats de séchage.

Nettoyage du filtre à fibres pendant un cycle

Si le voyant "Clean Filter" clignote pendant le fonctionnement, nettoyez rapidement le filtre.

1. Laissez le sèche-linge refroidir puis suivez les étapes indiquées.
2. Appuyez sur le bouton Start/Pause.

Videz le réservoir d'eau

L'eau condensée est récupérée et stockée dans le réservoir d'eau. Vous devriez vider le réservoir d'eau après chaque utilisation. Si vous ne le faites pas, les performances de séchage de votre appareil pourraient être altérées.

Si le réservoir d'eau est plein, le voyant "Empty Water" s'allume et un signal sonore retentit pendant le fonctionnement du sèche-linge. Dans ce cas, le réservoir d'eau doit être vidé en moins d'une heure.

1. Retirez le réservoir d'eau.

1. Videz le réservoir d'eau dans l'évier.

1. Remettez-le en place.
2. Appuyez sur le bouton Start/Pause.

Entretien de votre sèche-linge

F

Condensateur

Le condensateur est également très important pour un séchage efficace, c'est pourquoi vous devez lui porter une attention particulière. Il est recommandé de nettoyer le condensateur trois à quatre fois par an.

1. Ouvrez le couvercle du condensateur à l'aide d'une pièce ou d'un tournevis à lame plate.

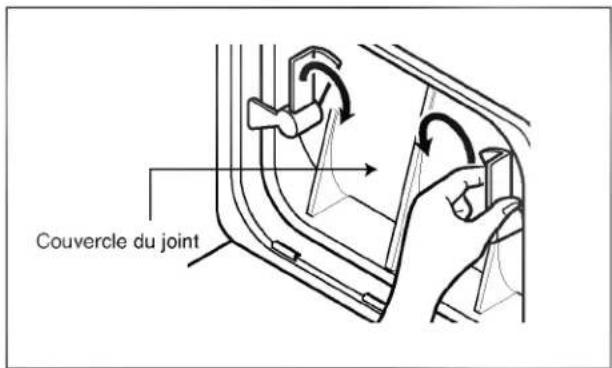

1. Ouvrez le couvercle du joint en tournant un levier de verrouillage.

1. Relâchez les leviers de verrouillage en les tournant l'un vers l'autre.

1. Retirez le condensateur en plaçant un objet à l'intérieur d'un orifice situé en bas, à l'avant de celui-ci. (Ne forcez pas.)

1. Nettoyez entièrement le condensateur sous l'évier en laissant l'eau le traverser.

1. Fermez tout en faisant l'inverse de ce que vous avez fait pour ouvrir.

Entretien de votre sèche-linge

Grille de ventilation avant

Passez l'aspirateur sur la grille de ventilation avant 3 à 4 fois par an afin de vous assurer qu'il n'existe aucun amas de fibres ou de poussière à l'origine d'une mauvaise prise d'air.

Évacuation de l'eau condensée

Normalement, l'eau condensée est rejetée par pompage dans le réservoir d'eau où l'eau est stockée avant d'être vidée. En plus de l'utilisation du réservoir d'eau, l'eau peut être évacuée directement vers le tuyau d'évacuation, en particulier lorsque le sèche-linge est installé au-dessus d'un lave-linge. À l'aide du kit de branchement du tuyau d'évacuation, vous pouvez simplement modifier l'itinéraire de l'eau et la rediriger vers l'évacuation. Veuillez suivre ces étapes.

1. Dévissez le couvercle.

1. Sortez le kit de branchement.

Détecteur d'humidité ?

Ce système fonctionne afin de détecter l'humidité restant dans le linge pendant le fonctionnement, ce qui signifie qu'il doit être nettoyé à chaque fois. La raison principale du nettoyage de cette pièce est le retrait de tout amas de débris à la surface du capteur. Essuyez les capteurs à l'intérieur du tambour (voir illustration).

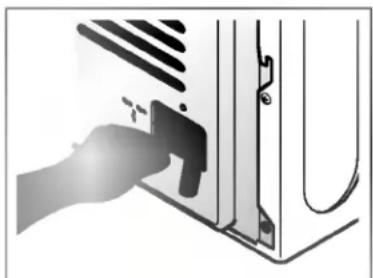

1. Séparez le tuyau de branchement du kit.

1. Branchez le tuyau d'évacuation au kit.

Entretien de votre sèche-linge

Inversez la position de la porte

La porte peut être positionnée dans l'autre sens afin de s'adapter à vos conditions d'installation.

D'usine, les charnières de la porte se trouvent à droite.

1. Cette opération est susceptible d'entraîner des blessures aux mains, c'est pourquoi vous devez être prudent lorsque vous manipulez des outils tranchants tels que des tournevis de projection ou des tournevis rainurés.
2. Lorsque la porte est dans l'autre sens, l'autocollant avec la main situé sur la porte doit également être replacé.

N'utilisez pas de visseuse électrique.

1. Dévissez la charnière du bas de la porte en premier, puis dévissez celle du haut. Placez-les ensuite sur une couverture pour éviter toute rayure.

1. Retirez le couvercle du verrou de la porte.

1. Retirez le verrou de la porte et replacez-le au nouvel emplacement du verrou de la porte.

1. Détachez les deux capuchons des charnières.

1. Dévissez les deux charnières.

1. Replacez les deux capuchons sur les deux charnières.

1. Replacez la poignée de la porte à son nouvel emplacement.

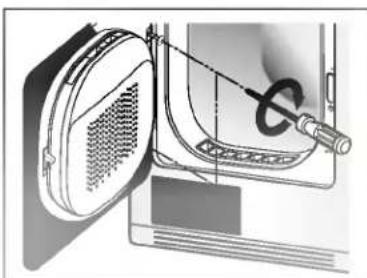

1. Vissez les charnières de la porte.

Entretien de votre sèche-linge

Changement de l'ampoule

L'ampoule risque d'être très chaude lorsque le sèche-linge vient de s'arrêter. C'est pourquoi vous devez vérifier que le tambour s'est refroidi avant de changer l'ampoule.

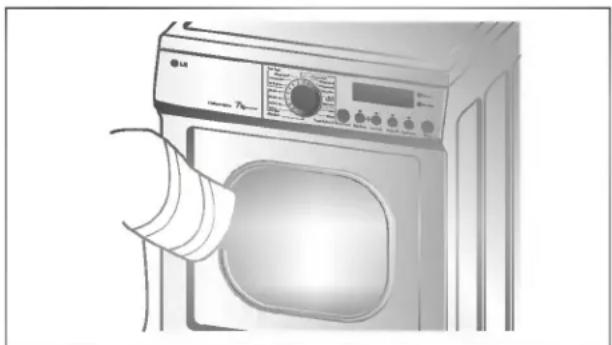

1. Ouvrez la porte, passez une main à l'intérieur du tambour et saisissez une enveloppe d'ampoule.

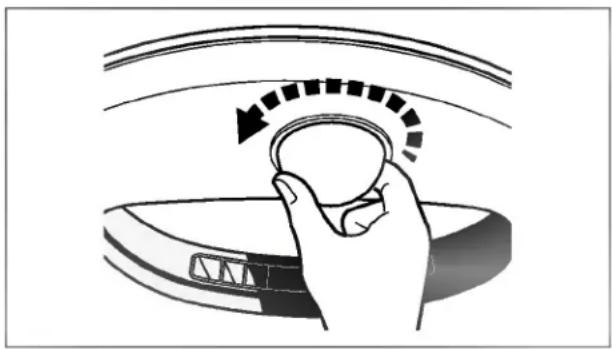

1. En tenant l'ampoule dans votre main, faites-la pivoter dans le sens des aiguilles d'une montre avec une certaine force.

1. Séparez le couvercle de l'ampoule de la prise.

1. Retirez l'ampoule actuellement en place en la faisant pivoter dans le sens inverse des aiguilles d'une montre. Veillez à ne pas la faire tomber.

1. Vissez la nouvelle ampoule en la faisant pivoter en sens inverse.

Aucun outil spécifique n'est nécessaire à cette manipulation. Toutes les étapes peuvent être suivies à la main.

Astuces supplémentaires pour une utilisation avancée

Guide de séchage

Capacité par type de linge

Coton	7 kg
Mélangé	3,5 kg
Laine	1,5 kg
Fragile	1,5 kg

Articles en laine

Utilisez uniquement le programme spécial "LAINE" pour votre laine. Vérifiez d'abord les étiquettes du fabricant. Votre laine ne sera pas tout à fait sèche à la fin du programme. NE PAS RÉPÉTER LE PROGRAMME.

Ne séchez pas d'article en laine. Étirez-les pour qu'ils prennent leur forme d'origine puis étalez-les à plat.

Tissus tissés et tricotés

Certains tissus tissés et tricotés peuvent rétrécir en fonction de leur qualité.

Tissus sans repassage et tissus synthétiques

Ne chargez pas votre sèche-linge avec excès.

Sortez les articles sans repassage dès l'arrêt du sèche-linge afin de diminuer le nombre de plis.

Vêtements de bébé et chemises de nuit

Consultez toujours les consignes du fabricant.

Gomme et plastiques

Ne séchez jamais aucun article fabriqué en ou contenant de la gomme ou des plastiques tels que :

a) Des tabliers, des plastrons et des housses de chaises b) Des rideaux et des nappes c) Des tapis de bain

Fibre de verre

Ne séchez aucun article en fibre de verre dans votre sèche-linge. Les particules de verre restant à l'intérieur du sèche-linge risqueraient d'être coincées dans les fibres de vos vêtements lors de votre prochaine utilisation du sèche-linge et pourraient irriter votre peau.

Étiquettes d'instructions de lavage

Les vêtements ont leurs propres étiquettes d'instructions de lavage, c'est pourquoi il est recommandé de suivre leurs instructions de séchage.

De plus, le linge doit être trié par taille et par type de tissu.

Ne chargez pas votre appareil avec excès afin de faire des économies d'énergie et de temps et afin d'obtenir un séchage optimal.

Voici les étiquettes d'entretien des tissus

symboles
	Séchage
	Séchage en machine
	Sans repassage/Résistant aux plis
	Fragile/Délicat
	Ne pas sécher en machine
	Ne pas sécher
	Haute température
	Température moyenne
	Basse température
	Pas de chauffage d'air
	Séchage sur un fil/Suspendre pour faire sécher
	Séchage par égouttement
	Faire sécher à plat
	A l'ombre

Astuces supplémentaires pour une utilisation avancée

Pièces de rechange

Les pièces de rechange dont vous avez besoin sont fournies selon les termes de la garantie. Les pièces couvertes par la garantie sont fournies gratuitement. Si la garantie a expiré, les pièces de rechange doivent être achetées chez un réparateur.

Remisage du sèche-linge

Il est souhaitable que vous placiez le sèche-linge de façon sûre afin d'empêcher que vos enfants se blessent.

La porte et le couvercle ainsi que les autres articles protubérants doivent être enlevés et le cordon d'alimentation doit être coupé pour empêcher toute utilisation ultérieure. Ensuite, le sèche-linge doit être entreposé en sécurité.

Contact pour l'entretien

En cas de problème avec votre sèche-linge, vous devez d'abord passer en revue le tableau de dépannage.

Si vous n'y trouvez pas le même problème et si vous ne pouvez pas le résoudre vous-même, veuillez contacter le centre d'entretien.

Un technicien d'entretien vous posera quelques questions semblables à celles-ci :

1. Votre nom, votre adresse et votre code postal.
2. Votre numéro de téléphone.
3. La description du problème.
4. Le numéro de modèle ainsi que le numéro de série de votre sèche-linge.
5. La date d'achat.

Pièces accessoires

Votre sèche-linge est livré avec des pièces accessoires telles que

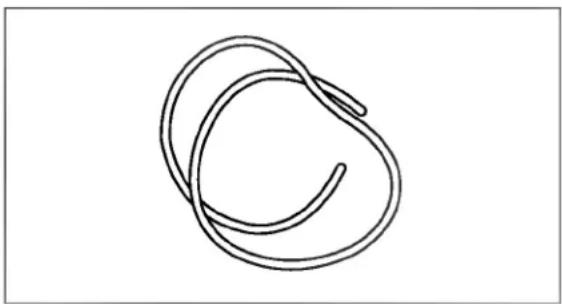

1. Tuyau d'évacuation de la condensation

Kit de montage disponible via votre revendeur ou centre service.

Astuces de dépannage

Afin de vous faire gagner du temps et de l'argent, la page suivante vous aidera à répondre à vos questions avant d'appeler le service d'entretien.

Questions

Le sèche-linge ne fonctionne pas	1. Vérifiez que le sèche-linge est branché.2. Vérifiez que le bouton "Start" est enfoncé.3. Vérifiez si la porte est bien fermée.4. Vérifiez si la température de la pièce est inférieure à 5°C.5. Vérifiez si un fusible a sauté ou si le coupe-circuit est enclenché et remplacez-les.(Attention : les sèche-linges électriques utilisent généralement deux fusibles ou coupe-circuits)Après avoir vidé le réservoir d'eau et nettoyé le filtre pendant cette opération, vous devez appuyer sur le bouton Start afin que le sèche-linge se remette en marche.
Le séchage dure longtemps	1. Le filtre devrait être nettoyé après chaque chargement.2. Vérifiez si le réservoir d'eau est vide.3. Vérifiez si le condensateur est propre.4. Vérifiez si le programme correspondant au type de tissu est bien sélectionné.5. Vérifiez si la grille de ventilation ou les aérations arrières du sèche-linge sont obstruées.6. Vérifiez si le linge est "excessivement mouillé".7. Vérifiez si le bon programme est sélectionné.8. Vérifiez si le sèche-linge est trop chargé.
Le voyant"Clean Filter" clignote	1. Vérifiez si le filtre a été nettoyé.2. Vérifiez si le condensateur est encrassé.
La lumière du tambour ne s'allume pas	Vérifiez si le filament de l'ampoule est brisé.
Les vêtements sont couverts de fibres	1. Vérifiez si le filtre à fibres est vide.2. Vérifiez si le sèche-linge ne contient que des articles propres.3. Vérifiez si le linge est correctement trié dans le tambour.4. Vérifiez si le sèche-linge est trop chargé.5. Vérifiez s'il reste du papier, des mouchoirs en papier ou des articles semblables dans les poches des vêtements.
Le temps de séchage n'est pas cohérent	Le temps de séchage d'un chargement varie suivant la température choisie, la taille du chargement, le type de tissu, le degré d'humidité des vêtements et l'état du filtre à fibres.
Fuite d'eau	Vérifiez si la porte ou le joint de fermeture sont encrassés ou détériorés.
Les vêtements sont froissés	Vérifiez si le sèche-linge est trop chargé. Essayez un temps de séchage plus court et retirez les articles lorsqu'ils sont encore un peu humides.
Les vêtements rétrécissent	Pour éviter tout rétrécissement, veuillez suivre attentivement les consignes d'entretien et d'utilisation de votre appareil parce que certains tissus rétrécissent automatiquement au lavage. D'autres tissus sont lavables mais rétrécissent s'ils sont séchés dans un sèche-linge.

Mode erreur

dE : Le voyant "dE" s'allume si la porte est ouverte. La porte doit être fermée et le bouton start doit être enfoncé afin de remettre l'appareil en marche.

Données techniques

F

Configuration électrique requise

Volts	Hertz	Ampères	Watts(Max)
230 V	50 Hz	16	2900

Assurez-vous de vérifier la plaque située sur le sèche-linge afin de vous assurer que ses caractéristiques électriques sont bonnes.

	Encastrement sous alcove ou plan de travail	Encastrement
Côtés	0 mm	0 mm
Haut	0 mm	250 mm
Arrière	25 mm	125 mm

- Besoins en ventilation

Encastrement sous alcôve ou plan de travail

Assurez-vous que le flux d'air circulant à l'intérieur du sèche-linge est de 112 pieds cubes/min.

La porte du placard doit avoir 2 ouvertures (persiennes), mesurant chacune 60 pouces carrés (387 cm carrés), situées à 3 pouces (8 cm) du bas et au-dessus de la porte.

garantie

■ Ce qui est exclu de la garantie

Les déplacements des techniciens chez vous pour vous enseigner l'utilisation du produit.

Si ce produit est branché sous toute tension autre que celle indiquée sur la plaque nominale.

Si la panne est provoquée par un accident, une négligence, une mauvaise utilisation ou une catastrophe naturelle.

Si la panne a pour origine des raisons sortant du cadre d'utilisation domestique normale ou du mode d'emploi.

Si la panne est provoquée par des animaux nuisibles, par exemple, des rats ou des cafards, etc.

Le bruit ou les vibrations considérés comme normaux, par exemple, le bruit de l'évacuation de l'eau, le pivotement du tambour ou les bips d'avertissement.

La correction de l'installation, par exemple, la mise à niveau du produit, l'ajustement de l'évacuation.

L'entretien normal recommandé par le mode d'emploi.

Le retrait de corps/substances étrangers de la machine, y compris la pompe et l'entrée du tuyau du filtre, par exemple, des gravillons, des clous, des armatures de soutien-gorges et des boutons, etc.

Remplacement de fusibles ou correction de branchement ou de plomberie.

Correction de réparations non autorisées.

Les détériorations d'effets personnels suite à l'utilisation de ce produit provoquées par un défaut éventuel de l'appareil.

Si ce produit est utilisé à des fins commerciales, il n'est pas garanti.

(Exemple : lieux publics tels que les douches publiques, les pensions, les clubs sportifs, les dortoirs)

Si ce produit est installé en dehors de sa zone de fonctionnement normale, tout frais de transport impliqué par la réparation du produit ou le remplacement d'une pièce défectueuse est à la charge de l'utilisateur.

Conditions de garantie de la machine à laver

1. La période de garantie prend cours à la date d'achat et s'étend sur 24 mois. La période de garantie commence lorsque l'acheteur présente la preuve d'achat (reçu / ticket de caisse) avec la carte de garantie complétée et signée par le revendeur. Le numéro de série du produit doit coïncider avec le numéro figurant sur la carte de garantie !
2. Pendant la période de garantie, nous remédions gratuitement à tous les défauts, pour autant qu'ils soient dus, preuve à l'appui, à un vice de fabrication ou de matière.
3. Sont exclus de la garantie les dommages dus à une manipulation inappropriée, au non-respect du mode d'emploi ou à une usure normale de l'appareil. De même, la garantie ne s'applique pas aux pièces usées et aux éléments fragiles du produit (p. ex. voyants, lampes à effluves ou lampes à incandescence). Les dommages qui surviendraient pendant le transport sont à charge de l'acheteur, de même que les frais d'expédition et d'emballage.
4. La décision de réparation, d'échange ou de remplacement nous revient. Les éléments échangés ou remplacés sont notre propriété. La réparation ou le remplacement de pièces ne prolonge pas la durée de garantie initiale !
5. Le droit à la garantie prend fin dès que des personnes non agréées par LG Electronics interviennent sur l'appareil, ou que celui-ci est utilisé à des fins professionnelles.
6. Conservez impérativement l'emballage original pour pouvoir transporter l'appareil en toute sécurité en cas de service.
7. En cas de recours en garantie, contactez votre revendeur ou l'un de nos centres de service agréés.
8. Des revendications plus importantes sont exclues ! Si des points de ces conditions devaient s'avérer caducs, ils sont applicables par analogie. La validité des autres dispositions n'en est pas affectée.

Certificat de garantie

Cet appareil est couvert par une garantie de 24 mois !

Nous nous engageons, pendant la durée de garantie de 24 mois, à réparer gratuitement votre appareil et/ou à fournir gratuitement à votre revendeur les pièces de rechange, en cas de panne due à un vice de fabrication ou de matière. Des revendications plus importantes à notre encontre sont exclues.

Pour le reste, nos conditions de garantie spécifiées au verso sont applicables !

Modèle : ____

N° de série :

Nom de l'acheteur : ____

Date d'achat : ____

Cachet/signature du revendeur

LG Electronics Inc.
