Type de produit	Antenne extérieure UHF amplifiée 22 éléments
Caractéristiques techniques principales	22 éléments pour une meilleure réception des signaux UHF
Fréquence de fonctionnement	470 à 862 MHz
Gain	Jusqu'à 15 dB
Alimentation électrique	Amplificateur intégré, alimentation 12V
Dimensions approximatives	Longueur : 1,5 m ; Largeur : 0,5 m
Poids	Environ 2,5 kg
Compatibilités	Compatible avec les récepteurs TV UHF
Installation	À installer sur un mât ou un support extérieur
Entretien et nettoyage	Nettoyage régulier pour éviter l'accumulation de poussière
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas toucher l'antenne lors d'orages, respecter les normes d'installation
Informations générales	Vérifier la compatibilité avec les chaînes locales avant achat

FOIRE AUX QUESTIONS - ANTENNE EXTERIEURE UHF AMPLIFIEE 22 ELEMENTS METRONIC

Comment installer l'antenne extérieure UHF amplifiée Metronic ?

Pour installer l'antenne, choisissez un emplacement élevé et dégagé. Fixez l'antenne à un mât ou à un support, en veillant à orienter les éléments vers l'émetteur. Connectez le câble coaxial à l'entrée de l'antenne et branchez l'autre extrémité à votre décodeur ou téléviseur.

Quel type de connexion est nécessaire pour l'antenne ?

L'antenne extérieure UHF amplifiée Metronic nécessite une connexion coaxiale de type F pour se brancher à votre téléviseur ou décodeur.

Comment améliorer la réception si l'image est instable ?

Assurez-vous que l'antenne est correctement orientée vers l'émetteur. Vérifiez également que le câble coaxial n'est pas endommagé et qu'il est bien connecté. L'utilisation d'un amplificateur de signal peut également aider à améliorer la réception.

L'antenne fonctionne-t-elle dans toutes les régions ?

L'antenne est conçue pour capter les signaux UHF. Son efficacité peut varier en fonction de la distance par rapport aux émetteurs et des obstacles environnants. Vérifiez la carte des émetteurs de votre région pour une meilleure compréhension de la couverture.

Que faire si l'antenne ne capte aucun signal ?

Vérifiez que l'antenne est correctement installée et orientée. Assurez-vous également que tous les câbles sont bien connectés. Si le problème persiste, essayez de repositionner l'antenne ou de la déplacer dans un endroit plus dégagé.

L'antenne nécessite-t-elle une alimentation électrique ?

Oui, l'antenne amplifiée nécessite une alimentation électrique pour l'amplificateur intégré. Assurez-vous de brancher l'alimentation fournie à une prise appropriée.

Quelle est la portée de réception de l'antenne ?

La portée de réception peut varier, mais en général, cette antenne peut capter des signaux jusqu'à 50 km des émetteurs, selon les conditions environnantes.

L'antenne est-elle résistante aux intempéries ?

Oui, l'antenne extérieure Metronic est conçue pour résister aux intempéries. Cependant, il est conseillé de vérifier régulièrement l'état de l'antenne et des connexions.

Peut-on utiliser l'antenne à l'intérieur ?

Bien que l'antenne soit conçue pour une utilisation extérieure, elle peut être utilisée à l'intérieur si elle est placée près d'une fenêtre. Cependant, la réception peut être moins optimale qu'à l'extérieur.

MODE D'EMPLOI ANTENNE EXTERIEURE UHF AMPLIFIEE 22 ELEMENTS METRONIC

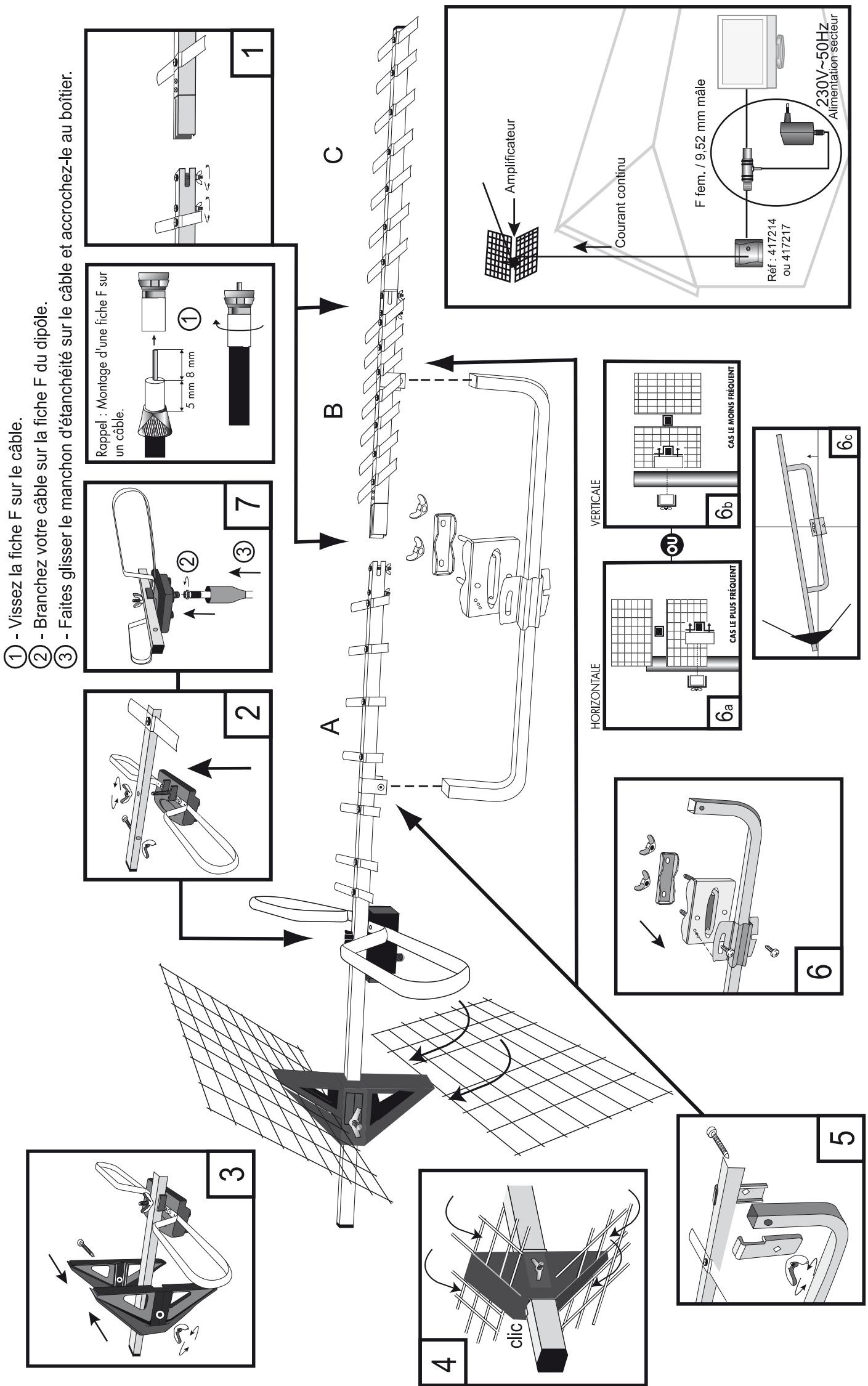

Antenne UHF amplifiée 22 éléments canaux 21 à 69

(2) - Branchez votre câble sur la fiche F du dipôle.

(3) - Faites glisser le manchon d'étanchéité sur le cable et accrochez-le au boîtier.

NOTICE DE MONTAGE DES ANTENNES REF. 415022 (UHF/22 ELEMENTS amplifiée) (photo de l'emballage non contractuelle)

1. Introduction

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez d'acquérir afin d'optimiser votre réception. Nous vous présenterons également des conseils et astuces afin de vous faciliter l'installation de votre antenne.

2. Installation

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du cable au boîtier (de couleur noire) de l'antenne, utilisez de préférence un cable neuf afin d'avoir la(Meilleure)réception possible.
• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (vertical, horizontally) car ceci déterminera la façon de disposer votre antenne (verticalement, horizontally).
• Si votre réception est suffisante, vous pouvez installer votre ANTENNE sous les combles.

3. Coupler plusieurs antennes

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de brancher l'alimentation secteur sur une prise 230V~ facilement accessible (près du télévisiteur, par exemple) et d'assurer le fonctionnement de l'amplificateur situé dans l'antenne.

• Couplet 2 entrées UHF/VHF C. C - Ref. 412311
• Coupleur 2 entrées UHF C. C./UHF - Réf. 412312
• Coupleur 3 entrées UHF/UHF/VHF/C.C. - Réf. 432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4. Distributer le SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée male / 2 sorties femelles (Réf. 436201), soit 1 entrée femelle / 2 sorties males (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 416302.
• Répartiteurs satellite + terrestre 3 sorties (avec fiche F) - Réf. 416303.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 416304.

• Il ne faut pas brancher un 2ème amplificateur en série (entre l'antenne et le téléviseur) car l'antenne ne serait plus alimentée.
• Passer le câble au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée.
• Votre antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur toute antenne et que le cable est relié à votre téléviseur celui-ci sera définitivement endommagé; pour protéger vos TV utilisez un bouchon de sécurité - Réf. 438112.
• Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.
• Orientation :
• Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât. Incliner l'antenne (schéma C) pour optimiser la réception dans les régions montagneuses.
• Numérique (TNT) : utiliser la procédure de votre adaptateur TNT.

FR - Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des écoulements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
