MODE D'EMPLOI TNT ZAPBOX USB PLAYER METRONIC

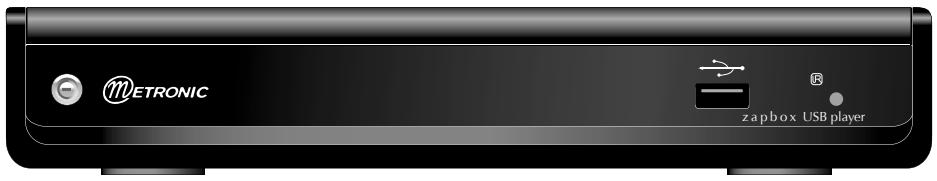

Adaptateur Numérique Terrestre avec port USB

Regarder les chaînes numériques terrestres gratuites et dire les fichiers multimédias.

A LIRE ABSOLUMENT

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie « Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparèil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. L' apparèil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l' apparèil. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il repère.

Ce logo signifie qu'il ne faut pas jitterer les apparèels hors d'usage avec les ordres menagères. Les substances dangereuses qu'illes sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites repriseces ces apparciels parvoit distributeur ou utilisez les moyens decollecte selective mis àvoiRE disposition parvoit commune.

A l'heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c'est-à-dire une modification du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation surviendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 13) suffira à les recupérer.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante:
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Configuration / Recherche auto.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche ↓ pour sélectionner le menu Configuration puis appuyez sur OK.

• Appuyez sur la touche pour selectionner le sous-menue Recherche auto puis appuyez sur OK.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

1 Installation 06
2 Description de la télécommande 09
3 Description de l'adaptateur 10
4Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Blocage parental 12
7 Réinitialiser l'adaptateur 13
8 Options diverses 13
9 Radios 14
10 Enregistrements 15
11 Recherche de chaînes 17
12 Sous-titres et telétexte 17
13 EPG 17
14 Lecteur Multimédia USB 18
15 En cas de probleme de reception 20
16 Glossaire 22
17 Canaux utilisés pour les émetteurs en service en 2006 23
18 Nouveaux émetteurs en service à partir de 2007 25

Assistance et consels 26

Questionnaire qualité 27

Garantie 28

1 - Installation

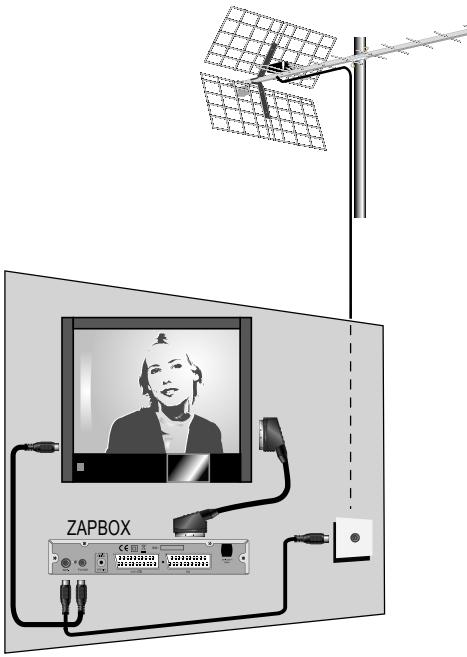

A - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (H page 10) de l'adaptateur. Relief l'adaptateur et le télévisuer par un cable d'antenne male/femelle. Ce cable permet de continuer à receivevoir les chaînes analogiques locales sur le télévisuer. L'absence de ce cable ne nuit pas à l'installation TNT. Relief le télévisuer à la sortie péritel TV de l'adaptateur. Insérez les piles dans la télécommande. Allumez le télévisuer et branchez l'adaptateur sur le secteur. Le voyant vert en façade s'allume. Si ce n'est pas le cas, appuyez sur le bouton de la face avant.

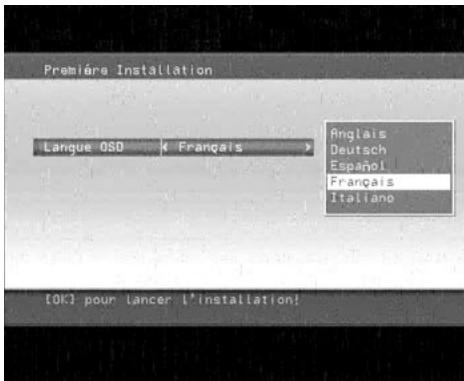

L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches , puis appuyez sur OK.

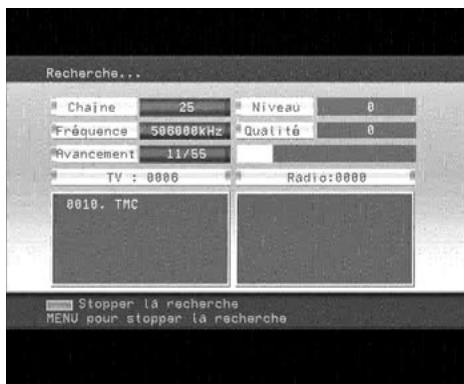

La recherche automatique de chaine démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaine, l'installation de base est terminée.

Si la recherche se termine par le message Recherche terminée en haut de l'écran, et pas de TV dans le cadre de gauche, c'est qu'aucune chaîne n'a été trouvée. Appuyez sur

EXIT pour quitter la fenêtre de recherche. Vous devrez alors intervenir sur toute antenne, comme expliqué au paragraph suivant.

Cette intervention sur l'antenne peut également être effectue s'il vous manque des chaînes.

B - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numéroque, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous déstruerons deux cas selon que vous connaissiez ou non un numérode canal UHF sur lequel vous étés censé capter le numéroque.

Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de 2007, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

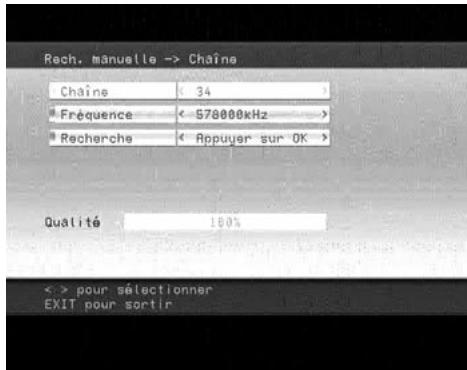

• Allez dans MENU / Configuration / Rech.manuelle.
• Sur la ligne Canal,CHOISSEZ le canal adequat avec les flèches
• Patientez quelques secondes et observerz le graphe de Qualité.
• Tournez l'antenne pour maximiser la qualité. Lorsque vous approached de la direction de l'émetteur, la Qualität doit augmenter. Une

qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois la qualité maximale atteinte, serrez les écrous de fixation de l'antenne.
• Lancez une recherche automatique.
• Allez dans MENU / Configuration / Recherche auto.
• Confirmez en selectionnant OK avec les flèches et validez par OK.

Cas n°2

Vous receivez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Configuration / Recherche auto).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitière de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitière de tour en faisant une recherche à chaque fois. Vous devriez finir par receivevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez sur la touche INFO pour afficher l'indicateur de qualité en bas. Tournez l'antenne pour maximiser la qualité. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

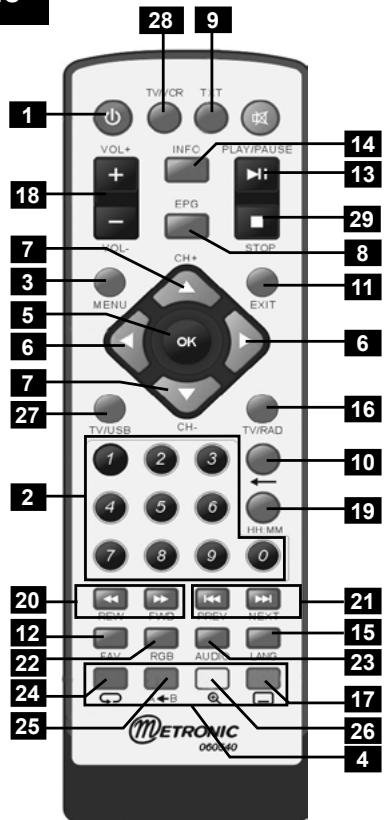

2 - Description de la télécommande

1 Touche marche / arrêt. Permet de mettre en voille l'adaptateur ou de l'allumer.
2 Touches numériques. En utilisation normale, permet de taper le nombre de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.
3 Touche MENU, Permit d'entrez dans le menu principal ou d'y revenir, à partir d'un sous-menue.
4 Touches de couleur utilisées dans certains menus.
5 Touche OK. Permit de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaine), affiche la liste des chaines.
6 Touches . Dans le menu, permet de modifier les différents paramétres. Ces touches permettent égalément de passer d'une chaine favorite à la suivante () ou à la précédente () . Voir parraphe 5A, page 11.
7 Touches . En utilisation normale, fait changer de chaine. Dans les menus, permet de passer d'une ligne à la suivante.

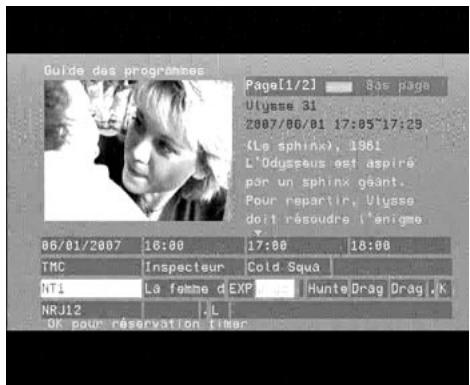

8 Touche EPG. Fait apparaître le guide électronique des programmes. Un simple apqui affiche les programmes en cours et suivant.
9 Touche TXT. Pour acceder au magazine télétexte (Si diffusé. Pour info, uniquement sur TF1 à l'heure de réduction de cette notice).
10 Touche .Permet de revenir a la derniere chaine regardee.
11 Touche EXIT. Permet de quitter les menus et revenir en mode visualisation.
12 Touche FAV. Pour acceder à la liste des chaînes favorites.
3 Touche PLAY / PAUSE. En mode TNT, permet de figer l'image (appuyez a nouveau sur la touche pour revenir au direct). En mode USB, permet de lancer une lecture, ou de reprendre après une pause.
14 Touche INFO. Pour afficher des informations techniques sur la chaîne en cours. Un second appui affiche les données «expert». En mode USB, affiche des informations de lecture de la plage en cours.

15 Touches LANG. Lorsque plusieurs voies audio sont transmises permit deCHOISIR la langue de I'émission.
16 Touche TV/RAD. Permit de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées).
17 Touches sous-titrage. Permet d'afficher les sous-titres, si diffusés par l'opérateur.
18 Touches Vol+/-. Pour monter ou descendre le son. Si le volume maximum vous parait trop faible, il faut monter le son du télévisueur.
19 Touche HH:MM(1). En mode USB, permet d'acceder directement à un moment donné d'une musique ou d'une série video.
20 FFW/FWD(1). Touches d'avance rapide et de retour rapide.
PREV/NEXT. Touches de selection de plage (photo, musique, video) précédente / suivante.
22 Touche RGB. Permet de basculer entre le mode RGB et CVBS.
23 Touche AUDIO permettant de selectionner les modes mono Gauche ou mono Droit (inutilisé en France)
24 Touche de répétition. Permet de désir entre différents modes de bouclage en mode USB.
25 Touche A←B. Permit de reboucler une séquence. Un premier appui sélectionne le début de la séquence, un second appui sélectionne la fin de séquence et active le bouclage.
26 Touche ZOOM. Des appuis succesifs affichent differents niveaux de zoom, le dernier niveau permet de revenir au mode normal.
27 Touche TV/USB. Permet de basculer entre les modes TV (adaptateur TNT) et USB (lecteur multimédia).
28 Touche TV/VCR. Permit de selectionner I'entree VCR pour dire une cassette, par exemple, quand l'adapateur est en marche.
29 Touche STOP.

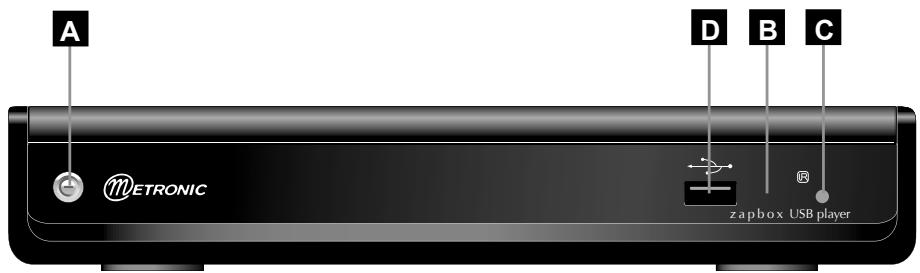

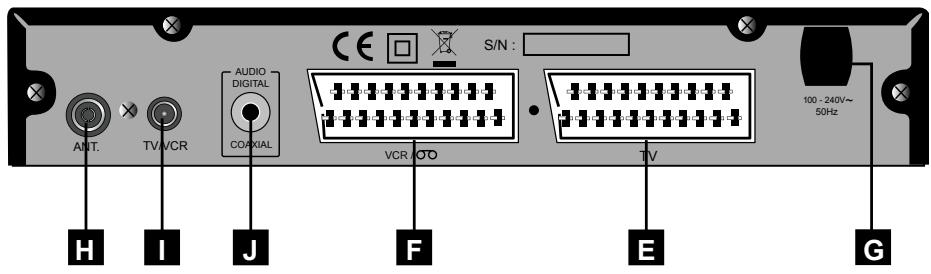

A Interrupteur secteur(1).
B Récepteur infra-rouge (detecte le signal infra-rouge de la télécommande).
C Indicateur d'etat. Rouge: en veille; vert: allumé.
D Entrée USB.
E Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.
F Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur lorsqu'il est en voille.
G Alimentation secteur.
H Entrée antenné terrestre (râteau).
Sortie antennae, pour le téléviseur ou le magnétoscope.
J Sortie audio numérique.

(1) Eteindre l'adaptateur avec cet interrupteur revient à le débrancher du secteur. Pour diminuer votre consommation d'électricité, préférez cette méthode, si vous n'avez pasprogramme de timer pour un enregistrement différé.

4 - Utilisation au quotidien

Enutilisationnormale,vousn'utiliserezqueles touchessuivantesdontla fonctionestdecriteauparagraphepréciédent：

• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche OK pour acceder à la liste des chaînes TV.

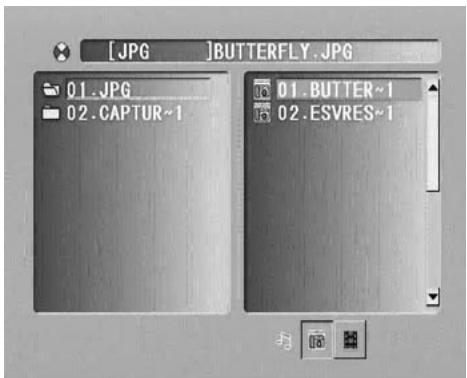

• Touche TV/USB pour direv vos fichiers multimédias.

5 - Personnelier la liste des chaînes

Vous ave des deux possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Chaines favorites

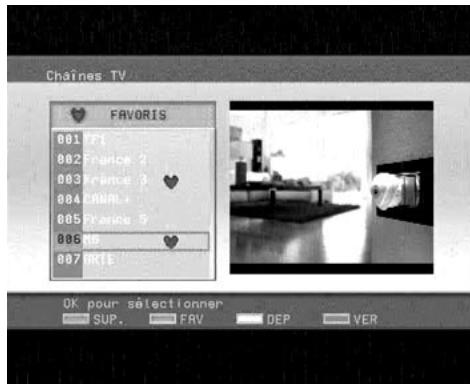

Selectionner les chaînes

• Allez dans MENU / Châines / Châines TV.
• Avec les flèches ▲▼, placez-vous sur la chaîne que vous voulezmettre dans la liste Fav.
• Confirmez avec OK, un cœur apparait après le nom de la chaine.
• Vous pouvez seLECTIONner d'autres chaînes de la même manière.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Acceder à un chaîne favorite

Lorsque les chaînes favorites ont été sélectionnées, les flèches « » permettent de passer d'une chaîne FAV à une autre.

Pour acceder directement à l'une des chaînes favorites, appuyez sur la touche FAV.

B - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans MENU / Châines / Chaine TV pour acceder au menu d'edition des chaînes.
• Appuyez sur la touche rouge.
• Avec les flèches , placez-vous sur la chaîne que vous poulez supprimer.
• Confirmez avec OK, une croix apparait devant le nom de la chaîne.
• Vous pouvez selectionner d'autres chaînes de la même manière.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.
• Un menu de confirmation s'affiche, appuyer sur la touche « puis OK.

Déplacer des chaînes

• Allez dans MENU / Châines / Chaine TV pour acceder au menu d'édition des chaînes.
• Appuyez sur la touche jaune.
• Avec les flèches , placez-vous sur la chaîne que vous pouze déplacer.
• Confirmez avec OK, des flèches apparaitsent.
• Avec les flèches , déplacez la chaîne vers sa nouvelle position.
• Tapez OK pour valider la nouvelle place.
• Quittez tous les menus avec EXIT quand vous avez terminé votre sélection.

Note : Déplacer une chaîne n' affecte pas son numéro logique (LCN). Par exemple, si vous mettez France 4 en 4ème position, elle gardera son numéro 14.

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / Configuration / Système.
• Sélectionnez la ligne Changer PIN et validez par OK
• Tapez les 4 chiffres du PIN actuel (0000 en sortie d'usine)
• Tapez les 4 chiffres du nouveau PIN.
• Confirmez le nouveau PIN en le tapant à nouveau.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / Châines / Chânes TV.
• Appuyez sur la touche bleue.
• Sélectionnez avec les flèches la châne que vous pouze bloquer
• Tapez OK, un cadenas apparait après le nom de la chaîne.
• Vous pouze selectionner de la meme maniere d'autres chaînes.
• Quittez tous les menus avec EXIT quand vous avez terminé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chânes favorites, radios, etc.) seront perdues.

• Allez dans MENU / Configuration / Systeme.
• Avec les flèches , Sélectionnez Réinitialiser et validez par OK.
• Entrez le code secret (0000 en sortie d'usine).
• Validator par OK.
• Débranchez l'adaptateur du secteur.

8 - Options diverses

Options TV

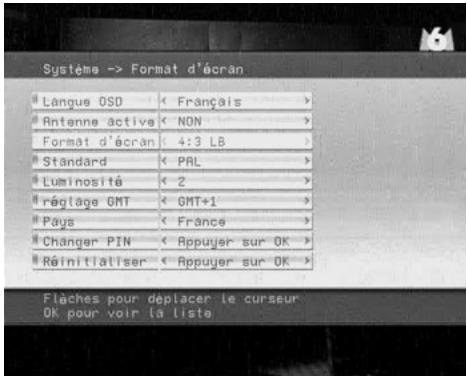

Dans MENU / Configuration / Système sont regroupées diverses options.

Sur la ligne Standard, vous pouvez forcer un mode video. Laissez PAL.

Le menu Format d'écran permet deCHOISIR entre differents modes de gestion des programmes 4:3 et 16:9 :

Si vous avez un téléviseur 4:3 (normal)

4:3 PS Mode «Pan & Scan» Les images 16:9 seront affichées sur toute la surface del'écran, amputées des extrémités droite et.gauche.
4:3 LB Mode «LetterBox» Les images 16:9 seront affichées entièrement, avec des bandes

noires en haut et en bas. Vous ne perdez rien de l'image.

Dans chacun de ces deux modes,les images4:3serontaffichéesde maniere normale sur la totalité de l'écran 4:3.

Si vous avez un téléviseur 16:9 :

• 16:9 AUTO Mode Automatique. Si votre téléviseur est régé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

La ligne Réglage GMT permit, dans certains pays, de régler le décalage d'heure d'été ou d'hiver. En France, les opérateurs transmettent les informations nécessaires pour que votre adaptateur se mette à l'heure automatiquement. Ce paramètre est ignoré par l'adaptateur.

La ligne Antenne active permit, si elle est reglee sur OUI, d'envoyer une tension de 5V sur la sortie d'antenne, pour alimenter une antennae active compatible 5V.

La ligne Luminosité permet de modifier la luminosité de l'image.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

10 - Enregistrements

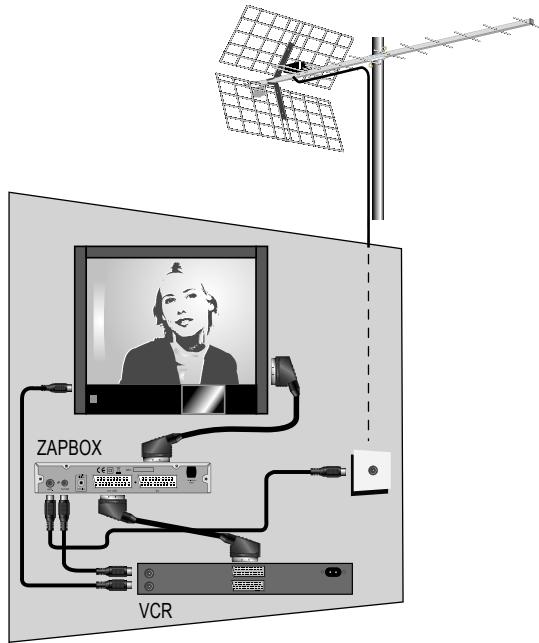

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancezalorsl'enregistrentsur la chaîne AV du magnétoscope (0, AUX, EXT,...).

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de

magnétoscopes, on atteint cette chaîne en scélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH▼.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistrleurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS.

Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Châines / Timers.

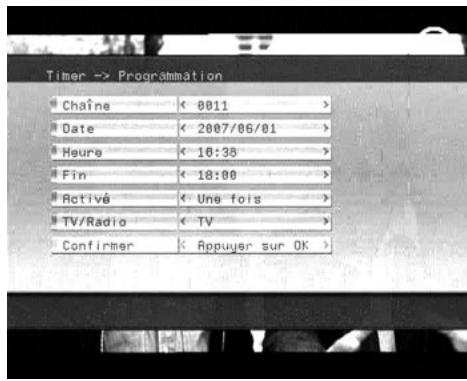

• Pressez la flèche pour rajouter un enregistrement, la fenêtre d'édition de timer apparait.

• Sur la ligne Chaine, tapez les 4 chiffres du numéro de la chaine à enregistrer.

• Sur la ligne Date, tapez la date de l'émission.

• Sur la ligne Heure, tapez l'heure de début de l'émission.
• Sur la ligne Fin, tapez l'heure de fin de l'émission.
• Sur la ligne Activé, appuyez sur la flèche pour afficher Une fois.

Note : vous pouvez désir Quotidien pour un enregistrement tous les jours à la même heures, ou Hebdo pour un enregistrement toutes les semaines.

• Sur la ligne Confirmer, tapez OK pour valider vos réglages.

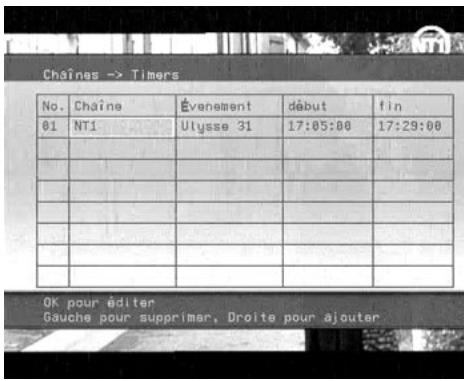

A partir de la fenêtre affichant la liste des programmes, vous pouvez appuyer sur :

• OK pour éoperator un timer que vous avez entre manuellement, ou
  La flèche « pour supprimer l'enregistrement sélectionné à l'écran, ou
  La flèche pour ajouter un nouveau timer.

FAIRE MAINTENANT UNE PROGRAMMATION SUR VOTRE MAGNETOSCOPE, POUR QU'IL ENREGISTRE SA CHAINE AV (AUX, EXT,...) AU MEME MOMENT.

Si vous allumez l'adaptateur pendant qu'un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de châne.

ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.

11 - Recherche de chaînes

Cette opération est à faire des que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Configuration / Recherche auto..
• Le menu de recherche de chaînes s'affiche et indique les chaînes trouvées.

12 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y acceder :

• Appuyez sur la touche TXT.
• Descendez avec la flèche sur la ligne Français et validez par OK.
• Tapez EXIT pour quitter le télécode.

Certaines émissions peuvent être sous-titrées. Pour acceder aux sous-titres, appuyez sur la touche = puis descendez avec la flèche sur la ligne français et validez par OK.

13 - EPG

Appuyez sur la touche EPG pour acceder au guide électronique des programmes. Avec les flèches, vous pouvez selectionner les émissions qui apparaissent dans la grille du bas. La partie supérieure droite de l'écran donne les détails de l'émission selectionnée. Quand la description diffusée par l'opérateur est un peu longue, vous pouvez acceder aux pages suivantes avec la touche rouge.

L'entrée USB en façade est prévue pour accueiller la plupart des clés USB et lecteurs MP3. Le courant disponible ne permet pas d'alimenter de équipements plus «lourds» tels que les disques durs externe.

Certsains appeareils photos, s'ils se comportent comme une clé USB vis-à-vis d'un PC, peuvent être connectés.

Le fonctionnement du port USB est assez simple :

Brancher la clé USB

Connectez votre clé USB en façade et appuyez sur la touche TV/USB de la télécommande.

L'appareil construit alors la liste des fichiers qu'il peut生存 et les classe en trois catégories : musique, photos et video. Les fichiers musicaux sont affichés par défaut et le premier fjichier est joué.

Choisir le mode

Pour passer d'un mode (photo, musique ou video) à un autre mode, appuyez sur la flèche jusqu'à ce que le curseur passée en bas à droite. Dès lors, utilisez les flèches pour selectionner le mode musique (symbole note), le mode photo (dessin apparéil photo) ou le mode video (symbole pellicule) puis appuyez sur OK.

Selectionner un fichier

Pour voir une photo, écouter une plage musicale, ou voir une dette,CHOisissez d'abord le mode comme expliqué ci-dessus. Appuyez sur la flèche jusqu'à ce que le curseur passée en haut à droite. En amenant le curseur dans la fenêtre de gauche grâce à la flèche « vous pouvez selectionner le repertoire (comme sur un ordinateur)

Revenez dans la liste des fichiers avec la flèche puis Sélectionnez le fichier avec les flèches et validez par OK

La série permet de jourer en boucle un certain nombre de fichiers. Appuyez sur la touche rouge pour désirir le mode de bouclage :

• [NON]: pour désactiver le bouclage.
• [REPETER 1]: pour jouer une fois l'ensemble des fichiers du repertoire.
• [BOUCLER REPERTOIRE]: pour reboucler indéfiniment sur tous les fichiers du repertoire sélectionné.
• [TOUT REPETER] : pour reboucler indéfiniment sur tous les fichiers de la clé.

Débrancher la clé USB

Afin d'éviter tout problème, nous vous conseillons de respecter la procédure suivante pour débrancher la clé USB.

• Revenez en mode TV en appuyant sur la touche TV/USB.
• Patientez quelques secondes (les clés représentant un voyant doit s'eteindre).
• Retirez la clé.

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogue, alorsque les chanesnumériques sontémises sur un autreémetteur.	Modifiez l'orientationde votre ANTENNE(voir paragraphe 1Bpage 7).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez votrepropriétaire ou votre syndic de co-propriété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains-numériquescorrectement, mais d'autresson mal reçues ou pracouges du tout. Sur leschains- que vous receivez, laqualité de réception n'est pratsèlevée. En analogique,votre image n'est pas parfaite.	Vosés Situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcomprises entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vos étés enlimite de zone.	Procurez-vousune antennaplusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarrens qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutfois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambients (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receivevoir les chaînes en clair de la TNT.
Terminal	Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est vous à disparaître en 2011.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Vote terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permit de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

2006

Agen

Agglomération

Ajaccio

Baie d'Ajaccio

2006

Lille

Lambersart

Limoges

Agglomération

à partir de mars 2007
	Annecy	2	3	6	4	6	1
	Auxere
	Avignon
	Barle Duc
	Belfort
	Chambry
	Chaumont
	Dion
	Exmal
	Le Creusot
	Macon
	Montpellier
	Montpellier	1	2	3
	Munhoire
	Parthenay
	Sens
	Troyes	1		2	6
	Vitien	1		2	6
	Varon	2	3

Châines gratuites :

1	France 2 France 3 France 5 France 4 Arte La Châîne parlementaire
2	Direct 8 TMC i >TELE Europe 2 TV BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	tests
6	TF1 NRJ 12

Exemplé : TF1 est sur le multiplexe R6.
Elle is done émise sur le canal 46 à
Avignon.

Si vous ville n'apparaît pas dans cette liste, consultez notre site web ou notre assistance téléphonique.

ASSISTANCE ET CONSEILS

Malgré le solein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Aout)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaitre le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d'adaptateur: ZAPBOX USB player (441540)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

QUESTIONNAIRE QUALITÉ

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous dû intervenir sur votre antennpe pour capter les chaînes numériques?oui non

Si oui, avez-vous eu recours à un installerateur ? oui non

Avez vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, etes vous satisfait de ce service.oui non

Globalement etes-vous satisfait de votre achat ? oui non

La notice vous parfait-elle bien réalisée pour installer votre récepteur TNT?
oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

CERTIFICAT DE GARANTIE

Le terminal ZAPBOX USB player est garanti un an écèces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port return à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et returné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel: ZAPBOX USB player (441540)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

ETRONIC

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.
