POINTEUR SATELLITE - Pointeur satellite METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeur satellite
Caractéristiques techniques principales	Réception de signaux satellites, affichage numérique, indicateur de niveau de signal
Alimentation électrique	Alimentation par batterie ou adaptateur secteur
Dimensions approximatives	20 cm x 10 cm x 5 cm
Poids	300 g
Compatibilités	Compatible avec la plupart des récepteurs satellites
Type de batterie	Batterie rechargeable lithium-ion
Tension	5V
Puissance	Consommation faible, environ 2W
Fonctions principales	Alignement de l'antenne, détection de signaux, affichage de la qualité du signal
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée
Informations générales	Idéal pour les utilisateurs de télévision par satellite, léger et portable

FOIRE AUX QUESTIONS - POINTEUR SATELLITE METRONIC

Comment calibrer le pointeur satellite METRONIC ?

Pour calibrer le pointeur satellite METRONIC, assurez-vous d'être dans une zone dégagée, puis suivez les instructions du manuel de l'utilisateur pour ajuster l'azimut et l'élévation.

Que faire si le pointeur ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et qu'elles sont en bon état. Si le problème persiste, essayez avec des piles neuves.

Comment vérifier la batterie du pointeur satellite ?

Le pointeur satellite METRONIC dispose d'un indicateur de batterie. Si la lumière clignote ou est faible, remplacez les piles.

Le signal est faible, que faire ?

Assurez-vous que le pointeur est bien orienté vers le satellite et qu'il n'y a pas d'obstacles (arbres, bâtiments) bloquant le signal. Vérifiez également les réglages de votre récepteur satellite.

Puis-je utiliser le pointeur par temps pluvieux ?

Oui, le pointeur satellite METRONIC est conçu pour résister à des conditions météorologiques légères. Toutefois, en cas de pluie intense, la précision peut être affectée.

Comment changer les unités de mesure sur le pointeur ?

Pour changer les unités de mesure, consultez le menu des paramètres dans le manuel d'utilisation et sélectionnez l'unité souhaitée.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de METRONIC.

Le pointeur affiche une erreur, que faire ?

Si le pointeur affiche un message d'erreur, redémarrez l'appareil. Si l'erreur persiste, consultez le manuel pour des solutions spécifiques ou contactez le service client.

Combien de temps dure la batterie du pointeur ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer plusieurs heures avec une utilisation normale.

Puis-je utiliser le pointeur avec tous les types de satellites ?

Oui, le pointeur satellite METRONIC est compatible avec la plupart des satellites. Assurez-vous simplement d'avoir les bonnes coordonnées pour le satellite que vous souhaitez capter.

MODE D'EMPLOI POINTEUR SATELLITE METRONIC

La déviation de l'aiguille et le son sont indicatifs et n'ont pas de valeur de mesure tel un instrument professionnel. Cet appeareil permet d'optimiser le pointage de la parabole mais il n'identifie pas le satellite, it est donc conseilé d'utiliser en même temps un récepteur satellite ayant des chaines pré-mémorisesées afin de vérifier que la parabole est bien dirigée vers le satellite sousaîte. (voir schéma 1)

I' faut veiller a ce que l'espace devant la parabole soit parfaitement degagé. Pendant le calage, veillez à bien rester derrière la parabole.

Ne pas utiliser le pointeur en présence d'eau ou forte humidité (exemple : pluie)

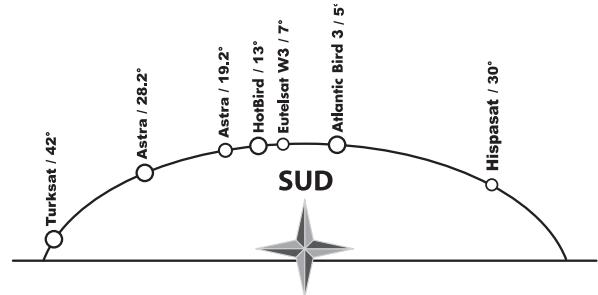

1 - Courbe avec position des principaux satellites

2 - Utilisation

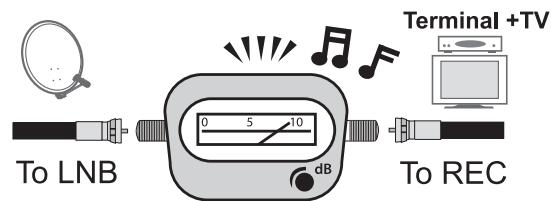

Scheme de cablage

1 - Le récepteur satellite étant débranché du secteur, relier le LNB à l'entrée marquee « TO LNB » du pointeur satellite avec un cable d'environ 1m de long.
2 - Tourner doucement le bouton (dB) jusqu'à la butée gauche (sens inverse des aiguilles d'une montre)
3 - Relier à l'entrée marquee « TO REC » du pointeur le cable venant du récepteur satellite.
4 - Brancher sur le secteur puis allumer le récepteur satellite. Le cadran à aiguille doit s'éclairer.
5 - Selectionner une chaîne pré-programmée sur le récepteur satellite. Elle va servir à confirmer la détction et le calage de la parabole sur le satellite souhaïte.
6 - Positionner la parabole verticalement et la diriger approximativement vers le SUD
7 - Tourner lentement le bouton vers la droite et amener l'aiguille entre les valeurs 3 et 5 ; Ceci correspond à la sensibilité maximale. On doit entendre un son faible sur le pointeur.
8 - Faire un balayage lent (une vingtaine de seconde) d'un quart de tour a gauche puis d'un quart de tour a droite tout en surveillant l'aiguille et (ou) en écoutant le son du pointeur. Les indicateurs de niveau (aiguille et son) ne devraient pas augmenter à ce stade.
9 - Incliner la parabole en dirigeant le haut vers l'arrière de deux degrés (environ 2cm sur le haut de la parabole) et recommencer le

meme balayage.

10 - Proceder ainsi par pas de deux degrès jusqu'à ce que les indicateurs augmentent : l'aiguille devie au maximum vers la droite et le son devient plus élevé.
11 - Abaisser la sensibilité en tournant très lentement le bouton (dB) vers la gauche et ramener l'aiguille à nouveau entre les valeurs 3 et
5. Poursuivre le calage en repreneur ant point 9.
12 - On attei te pointage optimal quand il n'est plus possible de faire augmenter les indicateurs en poussant delicatement la parabole vers la droite ou la gauche ainsi que vers le haut ou le bas.
13 - Vérifier sur la TV que la chaîne désisie au point 5 est bien reçu.
14 - Commencer a serrer les vis de la parabole et controller une derniere fois que la valeur de lecture du pointeur n'est pas descendue durant cette operation.
15 - Serrer complètement les vis.
16 - Lorraine le pointage de la parabole est terminé, il est parfois utile d'affiner la polarisation de la tete LNB, particulièrement pour les satellites éloignés du sud. Ce réglage consiste à faire tourner la tete dans son support jusqu'à obtention de la(Meilleure image sur le téléviseur. Le pointeur satellite n'est pas recommandé pour ce réglage.
17 - Serrer la fixation du LNB

3-Fonctionnement inhabituel :

• le pointeur est pré régèle en usine avec une très fort sensibilité; dans le cas d'utilisation d'un LNB à fort gain il se peut que vous ne puissiez pas abasser la sensibilité avec le bouton comme indiqued dans le point 11-. Dans ce cas, il faut replacer le cable reliant la LNB et le pointeur par un autre de 10m de longueur et reprendre les réglages au point 7.
