MODE D'EMPLOI MOTEUR 100 SAT HORIZON-HORIZON METRONIC

Moteur horizon - horizon

Réf : 450908

Cette notice vous explique comment installer le moteur ref 450908 avec un récepteur satellite conforme au standard DiSEqC 1.2. Pendant l'installation, il est nécessaire de faire certaines opérations avec la télécommande du récepteur satellite (changer de satellite, aller à la position de référence, tourner vers l'est, memoriser la position etc...). Lorsqu'il est fait appel à telles opérations un nombre vous renvoie à la deuxième partie de cette notice, où les opérations sont décrites en détail pour les terminaux Metronic AccessBOX et Dualis. Si vous possédez un autre récepteur, veuillez vous référer à la notice de celui-ci.

Conseils d'installation en général

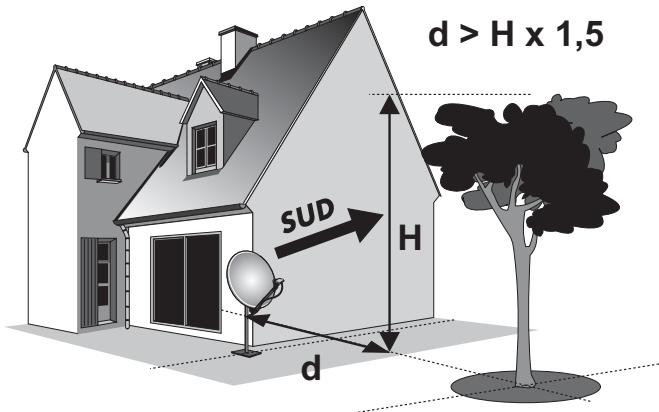

• Choix de l'emplacement et assemblage de la parabole Quel que soit votre choix d'installation, votre fixation doit être stable et verticale.

• En cas d'obstacle, respectez la règle des distances expliquée ci-dessous. Cette règle vaut pour les principaux satellites. Pour les satellites extrêmes (Turksat ou Hispasat), il faut un espace complètement dégagé.

• Pour l'assemblage de la parabole, réferez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

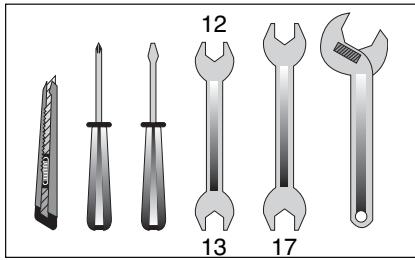

Éléments et outils nécessaires :

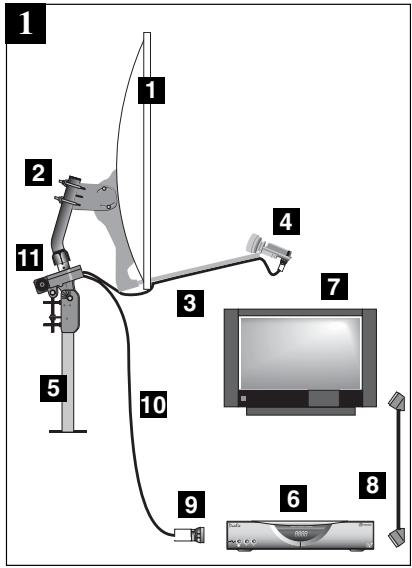

1 Parabole 2 Visserie / Fixation 3 Bras d'offset 4 LNB universal 5 Mât ou bras de déport 0 minimum recommandé: 40 mm 6 Récepteur satellite compatible DiSEqC 1.2 7 TV PAL/SECAM 8 Cordon péritel 21 broches câblées 9 Fiches F 10 Câble spécial satellite, du câble TV standard ne convient pas. 11 Moteur 450908

Montage du ROTOR sur le MAT voir schéma 2

Assurez-vous que la fixation (tube ou bras de départ) soit bien stable et rigoureusement verticale. Un écart de plus de 1 degré (2 cm par mètre) par rapport à la verticale empêchera le bon fonctionnement de votre motorisation. Au besoin, ajoutez des cales entre le mur et la fixation. Vérifiez la verticalité avec un niveau à bulle.

Attention : lors du montage de la vis 2c (qui ne doit pas être bloquée), un serrage trop important risque de rompre une des pattes de maintien.

• Vissez tous les écrous sans les bloquer. Les vis 2b doivent être serrées à fond et le capuchon 2a doit être remonté pour pouvoir déterminer l'azimut du moteur (angle par rapport au sud).

Attention : les vis 2b doivent entrer par les petits trous du mât courbé et les écrous doivent serrer du côté grand trou, avec la partie bombée des écrous qui épouse la forme des grands trous.

• Réglez l'élévation du moteur (lecture près de 2°) sur environ.
• Dirigez approximativement le moteur vers le sud (voir figure 2). En cas de montage sur un mur, assurez-vous que le mur est dirigé plein sud (à près) et utilisez un bras de déport d'au moins 45 cm (Réf. 450359) : voir schéma 3.

Attention: la parabole ne sera montée sur le mât qu'à l'étape G.

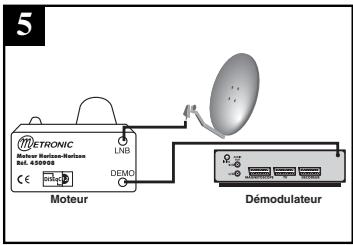

Connexion

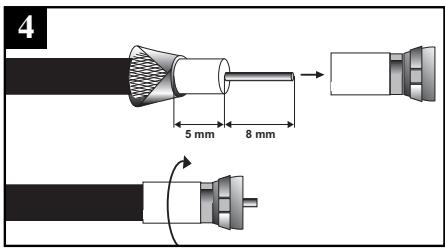

Montez les fiches F sur le câble qui doit relier le moteur (fiche démo) au terminal. Respectez les côtes individuées sur le schéma 4 ; la fiche doit se visser sur le feuillard aluminium retourné. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du câble. Reliez le démodulateur et le moteur par le câble maintenant prêt. (voir schéma 5) - Préparez un morceau de câble de 1,5 m que vous utiliserez à l'étape G. - Connectez le terminal (entrée LNB) au moteur (entrée DEMO) puis allumez le récepteur(0).

Remise à zero du moteur/positionneur

Allez dans le menu DiSEqC 1.2(2) et faites une remise à zéro du positionneur(3)

• Le moteur va se réinitialiser en recherchant sa position de référence (butée mécanique Est). Attendez environ 1 minute. Le moteur doit s'arrêter sur environ (à près). Si tel n'est pas le cas, vérifie les butées mécaniques comme indiquée à la fin de cette notice. Si le moteur ne tourne pas, reliez-le au LNB comme expliqué en G.
• Éteignez le terminal puis rallumez-le.

Afin de vérifier le bon positionnement de la butée mécanique Ouest, faites une rotation continue(4) vers l'Ouest. Vérifiez que le moteur s'arrête bien vers (à près). Si tel n'est pas le cas, vérifier le bon positionnement des butées mécaniques (voir en fin de cette notice)

Assemblage de la parabole

Assemblez les différents éléments de la parabole en vous référant à la notice fournie avec celle-ci.

Pour les paraboles METRONIC en métal 77 cm (cinq trous), le support d'arrêt de la parabole doit être réglé à (voir schéma 6) Pour les paraboles Metronic transparentes 85cm, regalez l'élévation au maximum (45°) Pour une autre parabole, essayez, mais il se peut qu'il faille essayer d'autres valeurs si le calage pose problème.

Montage de la parabole

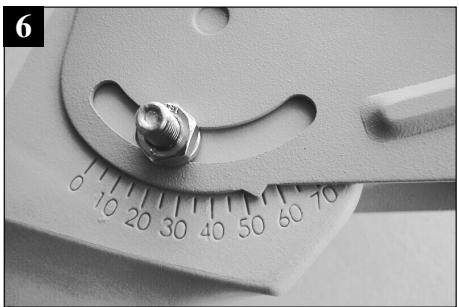

Grâce à une rotation continue (4) puis une rotation pas-à-pas (5), amenez précisément le moteur à la position.

Montez la parabole et fixez-la sur le mât du moteur. Les étriers de la parabole doivent être pris le plus haut possible sur le bras coude pour éviter que le bas de la parabole ne touche le moteur. Le moteur étant à, veilliez à aligner parfaitement le bras d'offset de la parabole avec le moteur (schéma 7). - Dirigez approximativement l'ensemble (parabole + rotor) vers le sud. À ce stade, il n'est pas nécessaire de serrer à fond les écrous du rotor. Remontez le contre-écrou 12a au maximum (voir schéma 12). Vissez l'écrou d'élevation 12b de manière à amener la parabole en position verticale. Vérifiez à nouveau que l'élevation de la parabole est à (graduation 12c) et que la parabole est verticale dans tous les sens (en extral et en inclinaison). Montez deux fiches F sur le câble de 1 m 50 que vous connecterez, d'une part au moteur sur la fiche F repérée LNB et sur le LNB d'autre part. Serrez les fiches À LA MAIN, n'utilisez jamais d'outil pour serrer une fiche F.

• Dès que la parabole est montée sur le moteur, faites une rotation continue (4) jusqu'aux butées Est et Ouest afin de vérifier qu'elle ne touche pas d'obstacle. Si vous approchez dangereusement un obstacle pendant cette manœuvre, reportez-vous à la fin de la présente notice pour le réglage des butées mécaniques.

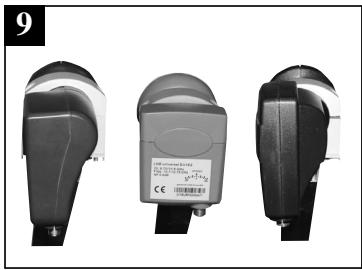

H montage de la TETE (LNB) voir photos 8 ou 9 attention:

• Pour les têtes en métal gris, veillez à bien positionner le repère (▲) vers le haut (voir photo 8). Il est normal que le corps de la tête soit incliné. Le cable part donc à (photo 10).
• Pour les autres têtes, le câble doit partir verticalement vers le sol (photo 9).

Ne jamais retirer le capuchon en plastique blanc ou jaune.

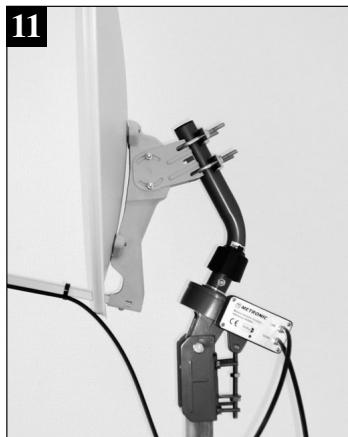

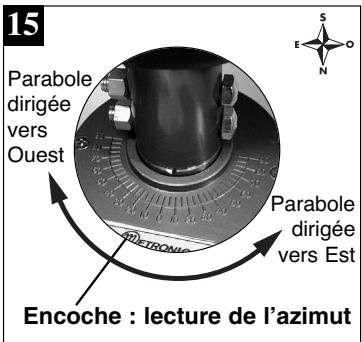

Isolation des FICHES f

La fiche F n’étant pas étanche, veillez à isoler correctement le LNB et le moteur avec de la pâte spéciale ou un manchon d’isolation (voir figure 10). À défaut, vous pouvez utiliser du gel silicone.

Avant d'entamer la phase finale (le calage), vérifie que votre installation ressemble bien à la photo n°11.

13 Azimuts de HOT BIRD EST: à gauche du SUD
Département Azimut	Département Azimut	Département Azimut	Département Azimut	Département Azimut	Département Azimut	Azimut
01 11	20 7	39 10	58 13	77 13
02 12	21 11	40 20	59 13	78 15
03 14	22 21	41 16	60 14	79 18
04 10	23 15	42 12	61 17	80 14
05 10	24 17	43 10	62 14	81 16
06 8	25 9	44 19	63 14	82 17
07 12	26 11	45 14	64 20	83 10
08 11	27 16	46 16	65 19	84 11
09 17	28 15	47 18	66 15	85 19
10 12	29 22	48 13	67 8	86 17
11 15	30 13	49 18	68 8	87 14
12 15	31 17	50 19	69 11	88 9
13 11	32 18	51 12	70 9	89 13
14 19	33 19	52 11	71 12	90 8
15 14	34 14	53 18	72 17	91 14
16 18	35 19	54 12	73 9	92 14
17 17	36 16	55 10	74 10	93 14
18 14	37 17	56 21	75 14	94 14
19 16	38 10	57 9	76 16	95 14
Bruxelles / Anvers			11
Liège / Virton			10
Mouscron / Oostende			13
Gand			12

Azimuts de HOT BIRD

	DeerAzma		DeerAzma		DeerAzma		DeerAzma		DeerAzma		DeerAzma		DeerAzma		DeerAzma		DeerAzma
	01	14	11	11	21	13	31	09	41	09	51	12	61	07	71	13	81	10
	02	11	12	11	22	03	32	08	42	13	52	13	62	09	72	07	82	09
	03	11	13	15	23	10	33	06	43	15	53	06	63	11	73	16	83	16
	04	16	14	05	24	08	34	12	44	05	54	12	64	06	74	13	84	15
Azimuts de Atlantic Bird 3	05	16	15	11	25	15	35	05	45	10	55	14	65	08	75	10	85	05
	06	17	16	07	26	4	36	09	46	09	56	03	66	11	76	08	86	08
	07	13	17	08	27	08	37	08	47	08	57	15	67	16	77	11	87	11
QUEST : à droit du SUD	08	125	18	10	28	09	38	15	48	12	58	12	68	16	78	09	88	15
	09	10	19	10	29	01	39	15	49	06	59	10	69	14	79	06	89	11
	10	12	20	19	30	13	40	06	50	05	60	10	70	15	80	09	90	16

CALAGE / orientation de la parabole

• À la fin de l'étape K, vous allez capter ZDF sur l'écran du télévisiteur. Ne passez pas à l'étape L (affinage de l'orientation) si vous captez une autre chaîne. 1) Mettez le récepteur sur la chaine de référence de HotBird(1). 2) Attribuez un numéro de satellite(6) à HotBird (dans le doute, mettez 04). 3) Recherchez dans le tableau des azimuths 13 la position de Hot Bird dans votre département. Ex : Finistère (29) = 22°Est. 4) Allez dans le menu DiSEqC 1.2 ^(2) puis, grâce à une rotation continue ^(4), amenez approximativement le moteur sur l'azimuth de HotBird dans votre département. Amenez ensuite le moteur précisément à cet azimuth grâce à une rotation pas-à-pas ^(5). C'est la personne à côté du moteur qui lit l'azimut sur la partie supérieure du moteur (schéma 15). Exemple : Département 29 - Azimut 22 : La personne manipulant la télécommande doit faire tourner la parabole jusqu'à ce que l'encoche métallique servant à la lecture de l'azimut se positionne à. Lorsqu'on regarde les graduations, l'encoche doit aller jusqu'à vers la droite (dans notre exemple) afin que la parabole se dirige vers la gauche donc vers l'Est. 5) Mémorisez la position de HotBird(7) et quittez tous les menus pour revenir à l'affichage de la chaine (que vous ne captez pas encore). 6) Affichez l'indicateur de signal(8). 7) Effectuez un balayage lent (25 à 30 secondes) d'un quart de tour à droite, puis un quart de tour à gauche en faisant pivoter manuellement l'ensemble (parabole + rotor) autour du mât en surveillant le niveau. Si le niveau n'augmente pas, vissez l'écrou 12b de 1 tour pour augmenter l'inclinaison de la parabole et refaites le même balayage manuel. Procédez ainsi de suite par pas d'un tour d'écrou suivi d'un balayage jusqu'à ce que le niveau augmente. Lorsque vous êtes sur le bon satellite, l'image apparaît en arrêté-plan. Affinez l'ensemble pour obtenir le maximum en niveau et en qualité (barre la plus longue possible). Dans certaines régions, il est normal de pouvoir faire jusqu'à vingt tours d'écrou, ne vous impatientez donc pas trop vite. 8) Bloquez provisoirement tous les écrous. ATTENTION : le serrage des écrous peut suffire à dégrader l'image. Bloquer l'élevation en serrant le contre-écrou 12a.

Attention : un serrage trop important des étriers 2e Fig. 2, risque de rompre une patte de fixation.

Affinage de l'orientation

• Mettez le récepteur sur la chaîne de référence du satellite Atlantic Bird 3 (anciennement télécom 2B puis 2C), à savoir BRTV pour un récepteur numérique. Mettez sur TF1 pour un récepteur analogique.
• Recherche dans le tableau des azimuths 16 l'azimuth d'Atlantic Bird 3 dans votre département. Attribuez (6) un numéro de satellite à Atlantic Bird 3 (01 en cas d'hésitation).

Ex: Finistère (29) = 1° Ouest.

• Si le moteur ne s'est pas arrêté à la bonne valeur, l'y amener grâce à une recherche continue (4) puis pas à pas (5).
• Mémorisez ^(7) cette position pour Atlantic Bird 3.

Quittez tous les menus et vérifiez que vous captez correctement TF1 ou BRTV. Si tel n'est pas le cas, deux cas se présentent :

Premier cas: vous ne captez rien du tout, même en retouchant légèrement le calage de la parabole. Dans ce cas, c'est qu'il y a une erreur grossière d'installation (mât pas vertical, erreur entre l'est et l'ouest, mauvaise lecture de l'azimut...) Reprenez l'installation depuis le début en vérifiant attentivement chaque détail.

Deuxième cas, la réception est mauvaise et il faut retoucher légèrement l'élevation (1 ou 2 degrés) la position de la parabole pour recevoir correctement Atlantic Bird 3. Dans ce cas, la courbe de visée du moteur est décalée par rapport à la courbe réelle. Nous vous conseillons de reprendre l'étape K en utilisant 2 degrés de plus pour la position de HotBird dans notre département (ex E dans le Finistère). Si le résultat n'est pas conduit, essayez 2 degrés en moins.

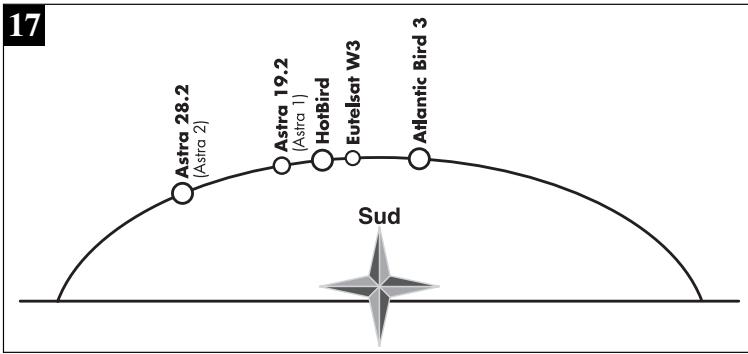

Validation des satellites

Pour chaque satellite, il faut maintenant mémoriser la bonne position dans le moteur. L'opération est faite pour Hotbird, il faut la faire pour Astra, etc.

Exemple pour Astra 19°E

• Mettez-vous sur la chaîne de référence pour Astra (voir notice du récepteur).
• Allez dans le menu DiSEqC 1.2 (2) et attribuez un numéro (6) à Astra 19°E (03 en cas d'hésitation).
• Passez à une rotation continue (4) puis une rotation pas-à-pas (5), faites tourner le moteur pour obtenir le maximum de niveau et de qualité.
• Mémorisez la position trouvée.

• Vérifiez que vous captez les chaînes d'Astra. Si tel n'est pas le cas, c'est que vous avez mémorisé un autre satellite qui émet des chaînes à la même fréquence. Recommencez alors l'opération ci-dessus en vous assurant que la parabole pointe un peu à gauche de Hot Bird comme le montre la figure 17. Refaites la même opération pour les autres satellites. À titre indicatif, la figure 17 vous donne la position relative des satellites pour lesquels des chaînes sont pré-programmées dans les récepteurs metronic. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Notre installation est terminée.

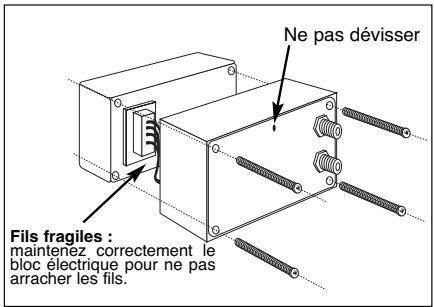

Réglage des butées mécaniques

Ce réglage peut être nécessaire si vous fixez votre moteur sur un pignon. D'origine, les butées sont réglées à EST et OUEST.

Ce réglage convient pour un montage en pignon si votre bras de déport écarte le moteur d'au moins 45 cm du mur et que ce mur est orienté plein SUD.

Si ce n'est pas le cas, vous devez limiter le mouvement de la parabole afin d'éviter qu'elle heurte le mur.

Ce réglage doit être fait dès que la parabole est montée sur le moteur.

Procédure de réglage (d'abord ouest puis est)

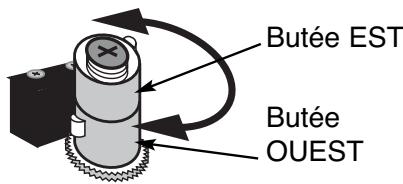

OUEST : À partir de la position, faites tourner le moteur(4) vers l'OUEST jusqu'à ce que la parabole soit proche de l'obstacle.

Sans dévisser la grosse vis cruciforme, tirez vers vous le cylindre blanc (le haut et le bas) et le faire tourner pour amener la butée du bas en face du capteur.

Faites une rotation continue (4) vers l'Est jusqu'à ce que la parabole soit proche de l'obstacle. Tirez vers vous la partie supérieure du cylindre blanc et faites-la tourner jusqu'à ce que la butée du haut touche le capteur. Pendant ce réglage, faites attention à ne pas bouger la partie inférieure (butée Ouest).

Refermer le capot, le réglage des butées est terminé.

Vous devez maintenant valider les nouvelles positions des butées sur votre démodulateur. Pour cela, faites une remise à zéro (3) puis une validation des satellites (étape M).

0 - Allumer le récepteur

Branchez le terminal sur le secteur, "0100" s'affiche, appuyez sur la touche de la télécommande, patientez, l'écran reste noir ou indique "pas de signal" selon que vous êtes sur une chaîne analogique ou numérique.

Branchez le terminal sur le secteur, les LED clignotent puis la LED rouge reste allumée. Appuyez sur la touche de la télécommande, patientez, l'écran indique "Signal faible".

1 - Mettre le récepteur sur la chaîne de référence de hotbird

Tapez 030 sur la télécommande pour mettre le terminal sur la chaine ZDF (voir notice dualis p.4)

Tapez 022 sur la télécommande pour mettre le terminal sur la chaine ZDF (voir notice AccessBox)

2 - Aller dans le menu diseqc 1.2

• Appuyez sur la touche MENU puis, grâce aux touches (▶), sélectionnez le menu installation.
• Grâce à la touche ▼, descendez jusqu'au menu Recherche automatique et appuyez sur OK.
• Descendez jusqu'à la ligne DiSEqC 1.2. Grace à la touche, affichez MARCHE et validez par OK.
• Appuyez sur la touche MENU puis sélectionnez INSTALLATION avec la touche
• Tapez OK pour entrer dans le menu Installation puis validez la ligne PARAMETRES LNB en appuyant sur OK.
• Descendez sur la ligne DiSEqC 1.2 puis affichez ACTIVE en appuyant sur la touche >.

Une fois la fonction DiSEqC 1.2 activée, les dernières lignes du menu correspondant aux commandes du moteur sont accessibles.

3 - Remise à zéro du moteur

Dans le menu DiSEqC 1.2(2)

• Descendez sur position de référence, appuyez sur OK et validez sur OUI.
• Dans le menu Paramétres LNB, allez sur la ligne COMMANDE MOTEUR en appuyant sur CH et appuyez sur la touche jusqu'à ce que REFERENCE s'affiche.
• Validez par OK, le message DEPLACEMENT POS REF s'affiche

Dans le menu DiSEqC 1.2, placez-vous sur la ligne Recherche en continu. Un appui sur la touche ême manière la touche pour une rotation vers l'Est.

Dans le menu DiSEqC 1.2, descendez sur la ligne MODE DE COMMANDE. Par des appuis sur la touche, faites apparaitre CONTINU. Remontez sur la ligne MOUVEMENT. Un appui sur la touche ême manière la touche pour une rotation vers l'Est.

5 - Rotation pas-à-pas

Dans le menu DiSEqC 1.2, placez-vous sur la ligne pas-à-pas. Un appui sur la touche fait tourner le moteur d'un pas vers l'Ouest. Un appui sur la touche fait tourner le moteur d'un pas vers l'Est.

Dans le menu DiSEqC 1.2, descendez sur la ligne MODE DE COMMANDE. Par des appuis sur la touche, faites apparaitre PAS A PAS. Remontez sur la ligne MOUVEMENT. Un appui sur la touche fait tourner le moteur d'un pas vers l'Ouest. Un appui sur la touche fait tourner le moteur d'un pas vers l'Est.

6 - Attribuer un numéro à un satellite

Dans le menu DiSEqC 1.2, placez-vous sur la ligne Numéro satellite. Grâce aux touches faites apparaître le numéro que vous souhaitez attribuer. Appuyez sur OK et confirmez en appuyant sur -puis sur OK. Attendez que le moteur s'arrête.

Dans le menu DiSEqC 1.2, descendez sur la ligne COMMANDE MOTEUR. Par des appuis sur la touche faites apparaitre POSITION 0. Tapez le numéro que vous souhaitez attribuer au satellite (exemple 04), validez par OK puis confirmez sur OUI, attendez que le moteur s'arrête.

7 - Mémoriser la position d'un satellite

Dans le menu DiSEqC 1.2, placez-vous sur la ligne Memoriser, appuyez sur OK et confirmez en appuyant sur ↓ puis sur OK.

Dans le menu DiSEqC 1.2, descendez sur la ligne COMMANDE MOTEUR. Par des appuis sur la touche, faites apparaitre MEMORISER. Validez par OK puis confirmez sur OUI.

8 - Afficher l'indicateur de signal

Appuyez sur la touche INFO. L'indicateur se présente sous la forme de deux barres verticales. La barre de gauche indique le niveau de puissance et la barre de droite indique la qualité. Pour le calage, il faut maximis êtes sur un autre satellite.

Appuyez sur OK pour faire apparaitre la liste des chaînes. L'indicateur de niveau s'affiche en bas à droite. Il se présente sous la forme de deux barres : Niveau et Qualité. Pour le calage, il faut maximis êtes sur un autre satellite.
