EXTERIEURE UHF 22 ELEMENTS - Antenne UHF METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne UHF extérieure
Marque	METRONIC
Modèle	EXTERIEURE UHF 22 ELEMENTS
Nombre d'éléments	22
Bande de fréquence	UHF
Dimensions (estimées)	Environ 1,2 m de longueur
Poids (estimé)	Environ 1 kg
Alimentation	Passive (aucune alimentation requise)
Installation	Extérieure sur mât ou sous combles si réception suffisante
Polarisation	Verticale ou horizontale selon l'émetteur
Fonctions principales	Réception des signaux UHF pour télévision terrestre
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Non protégée contre la foudre. Utiliser un bouchon de sécurité réf. 438112 pour protéger le téléviseur.
Pièces détachées et réparabilité	Possibilité de remplacer le câble ou les éléments. Consulter un professionnel.
Accessoires recommandés	Coupleurs, amplificateurs, répartiteurs (références dans la notice)
Garantie	Consulter le vendeur

FOIRE AUX QUESTIONS - EXTERIEURE UHF 22 ELEMENTS METRONIC

Comment raccorder le câble à l'antenne ?

Utilisez de préférence un câble neuf. Raccordez-le au boîtier noir de l'antenne. Assurez-vous que la connexion est bien serrée pour éviter les pertes de signal.

Quelle polarisation choisir pour mon antenne ?

Renseignez-vous sur la polarisation de l'émetteur près de chez vous (verticale ou horizontale). Disposez votre antenne dans le même sens pour une réception optimale.

Puis-je installer l'antenne dans les combles ?

Oui, si la réception est suffisante. Testez d'abord en extérieur puis déplacez-la sous les combles. Assurez-vous qu'il n'y a pas d'obstacles métalliques.

Comment améliorer la réception si l'image est neigeuse ?

L'image neigeuse indique un signal faible. Utilisez un amplificateur placé près de l'antenne. Vérifiez aussi la longueur du câble et la qualité des connexions.

Comment coupler plusieurs antennes ?

Utilisez un coupleur adapté (par exemple réf. 432311 pour 2 entrées UHF/VHF). Les coupleurs METRONIC laissent passer le courant continu pour ajouter des amplificateurs.

Quel amplificateur utiliser pour améliorer le signal ?

Privilégiez un amplificateur extérieur comme le kit réf. 440150 ou l'amplificateur universel réf. 440160. Pour une utilisation intérieure, choisissez un modèle adapté (réf. 440111, 440113, 440112).

Comment distribuer le signal à plusieurs téléviseurs ?

Utilisez des répartiteurs blindés en T, par exemple réf. 436201 (1 entrée/2 sorties). Pour la TNT et le satellite, utilisez des répartiteurs spécifiques comme le réf. 436302.

Comment protéger mon téléviseur contre la foudre ?

L'antenne n'est pas protégée contre la foudre. Installez un bouchon de sécurité réf. 438112 sur le câble pour éviter d'endommager votre TV en cas d'orage.

Comment orienter correctement l'antenne ?

Orientez l'antenne vers l'émetteur ou vers l'écho (suivez la direction des antennes voisines). Bloquez les écrous de serrage une fois la meilleure réception obtenue.

Quels câbles et accessoires sont recommandés ?

Utilisez un câble coaxial neuf de bonne qualité. Fixez-le au mât avec du ruban adhésif ou des colliers PVC. Évitez de faire passer le câble dans les conduits de cheminée.

MODE D'EMPLOI EXTERIEURE UHF 22 ELEMENTS METRONIC

1/ Introduction

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez de vous offrir afin d'optimiser votre réception. Nous vous présenterons et astuces afin de vous faciliter l'installation de votre antenne.

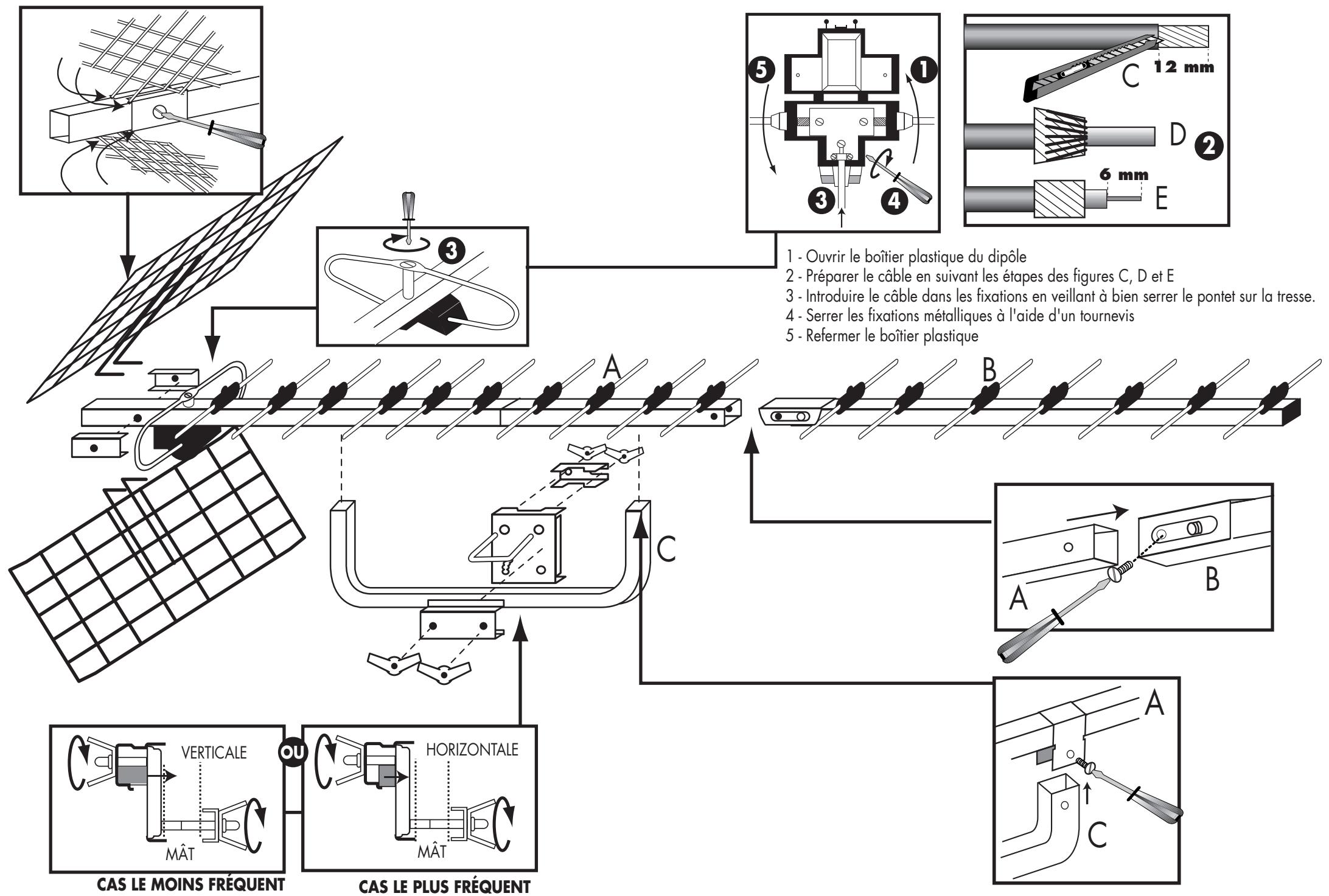

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du cable au boitier (de couleur noire) de l'antenne, utilisez de préférence un cable neuf afin d'avoir la meilleure réception possible.
• Renseignez-vous sur la polarisation de l'émetteur après de chez vous (vertical, horizontally) car ceci déterminera la façon de disposer votre antenne (verticalment, horizontallement).
• Si votre réception est suffisante, vous pouvez installer votre ANTENNE sous les combles.

3/ Coupler plusieurs antennes

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de rajouter des amplificateurs.

Coupleur découplét étanche satellite ^+ terrestre - Ref.432999

Coupleur 2 entrées UHF/VHF C. C - Réf. 432311

Coupleur 3 entrées UHF/UHF/VHF/C.C - Ref.432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4/ Amplifier le SIGNAL RECU

L'image sur votre téléviseur est neigeuse ou de mauvaise qualité (moirure). L'amplificateur est trop éloigné, de faible puissance, ou la longueur du câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception.

Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification.

Utilisez de préférence, si vous en avez la possibilité, les amplificateurs extérieurs;

Kit amplificateur coupleur à réglage de gain (alimentation fournie) 440150 (couple deux antennes et amplifie le signal quel que soit le type ou la marque de votre antenne). - Amplificateur universel pour tout type d'antenne quel que soit l'émetteur - Réf. 440160. Les amplificateurs d'intérieurs (quel que soit le type et la marque de l'antenne) - Amplificateur 32 dB, blindé, 2 sorties fiche F, avec alimentation - Ref. 440111 - Amplificateur 30 dB, 2 sorties TV 9,52, avec alimentation - Réf. 440113 - Amplificateur 20 dB maximum (gain réglable), avec alimentation - Réf. 440112.

5/ Distributer le SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée maje/2 sorties fémelles (Réf. 436201), soit 1 entrée fémelle/2 sorties males (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 436302.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 436304.

• Passer le câble au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée.
• Notre antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur votre antenne et que le cable est relié à votre poste TV, celui-ci sera définitivement endommagé :
• Pour protéger votre TV utilisez un bouchon de sécurité - Réf. 438112.
• Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.

Orientation :

Orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.
