GS70 2OD-086FR - Ordinateur portable gaming MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable gamer
Processeur	Intel Core i7-4700HQ
Carte graphique	NVIDIA GeForce GTX 870M
Écran	17.3 pouces, Full HD (1920 x 1080)
RAM	8 Go DDR3L
Stockage	1 To HDD + 128 Go SSD
Alimentation électrique	180W
Dimensions approximatives	419 x 287 x 21.8 mm
Poids	2.6 kg
Connectivité	Wi-Fi, Bluetooth, USB 3.0, HDMI
Système d'exploitation	Windows 8.1 (préinstallé)
Type de batterie	Li-Ion
Autonomie	Environ 3-4 heures
Fonctions principales	Jeux, multimédia, productivité
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des grilles d'aération
Pièces détachées et réparabilité	Composants remplaçables tels que RAM et stockage
Garantie	1 an
Informations générales	Conçu pour les gamers avec un bon rapport performance/prix

FOIRE AUX QUESTIONS - GS70 2OD-086FR MSI

Comment réinitialiser mon MSI GS70 2OD-086FR aux paramètres d'usine ?

Pour réinitialiser votre MSI GS70, redémarrez l'ordinateur et appuyez sur la touche 'F3' dès que le logo MSI apparaît. Suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Que faire si mon ordinateur ne s'allume pas ?

Vérifiez que l'ordinateur est bien chargé. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer l'arrêt, puis rallumez-le.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez la poussière à l'intérieur de l'ordinateur et utilisez un support de refroidissement si nécessaire.

Mon clavier ne fonctionne pas, que faire ?

Vérifiez si le clavier est désactivé dans les paramètres. Vous pouvez également essayer de redémarrer l'ordinateur ou de mettre à jour les pilotes du clavier via le gestionnaire de périphériques.

Comment mettre à jour les pilotes de mon MSI GS70 2OD-086FR ?

Rendez-vous sur le site officiel de MSI, recherchez votre modèle et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Que faire si l'écran reste noir après le démarrage ?

Essayez de brancher votre ordinateur sur un moniteur externe pour vérifier si le problème vient de l'écran. Si l'image apparaît, il se peut que l'écran de votre ordinateur portable soit défectueux.

Comment augmenter la mémoire RAM de mon MSI GS70 2OD-086FR ?

Assurez-vous d'éteindre l'ordinateur et de débrancher l'alimentation. Ouvrez le panneau arrière pour accéder aux emplacements de RAM et insérez la nouvelle mémoire dans les slots disponibles.

Mon ventilateur fait beaucoup de bruit, est-ce normal ?

Un ventilateur bruyant peut indiquer une accumulation de poussière ou un problème de fonctionnement. Nettoyez les ventilateurs et vérifiez leur fonctionnement. Si le bruit persiste, envisagez de consulter un technicien.

Comment désinstaller un programme qui ne répond pas ?

Accédez au 'Panneau de configuration', puis à 'Programmes et fonctionnalités'. Sélectionnez le programme que vous souhaitez désinstaller et cliquez sur 'Désinstaller'. Si cela échoue, essayez de redémarrer en mode sans échec.

MODE D'EMPLOI GS70 2OD-086FR MSI

Manuel d'utilisation

Table des matières

Chapitre 1: Préface

Table des matieres 1-2

Réglementation et déclaration. 1-4

Déclaration FCC-B sur les interférences de

radiofréquence 1-4

Conditions FCC 1-4

Conformité CE. 1-4

Réglements de batterie 1-5

Déclaration WEEE 1-5

Instructions de sécurité 1-6

Marque de commerce 1-8

Historique des publications 1-8

Chapitre 2: Introductions

Plan du mode d'emploi 2-2

Déballage 2-2

Vue d'ensemble du produit 2-3

Vue ouverte du dessus 2-3

Vue de devant 2-6

Vue de droite 2-8

Vuede gauche 2-9

Vue du dessous. 2-11

Spécification 2-12

Chapitre 3 : Pour commencer

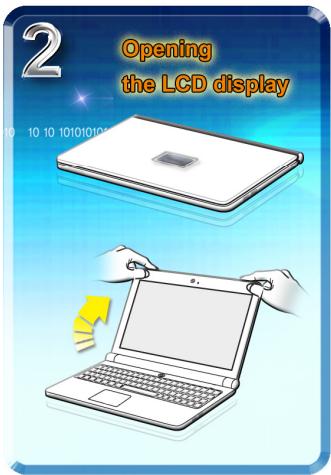

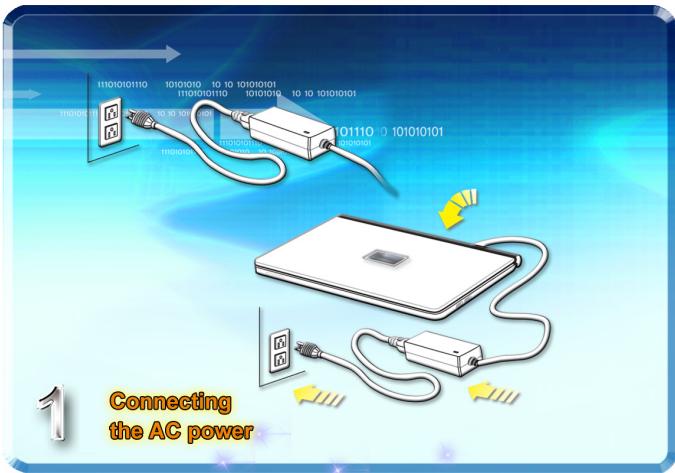

Commencer à utiliser l'ordinateur portable. 3-2

Gestion de l'alimentation 3-3

Adaptateur CA. 3-3

Utilisation de l'ensemble batterie 3-3

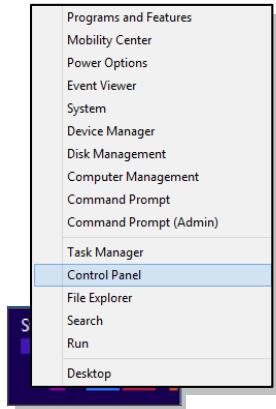

Gestion d'alimentation dans Windows OS 3-5

Conseils d'économie d'énergie 3-7

Fonctionnement de base 3-8

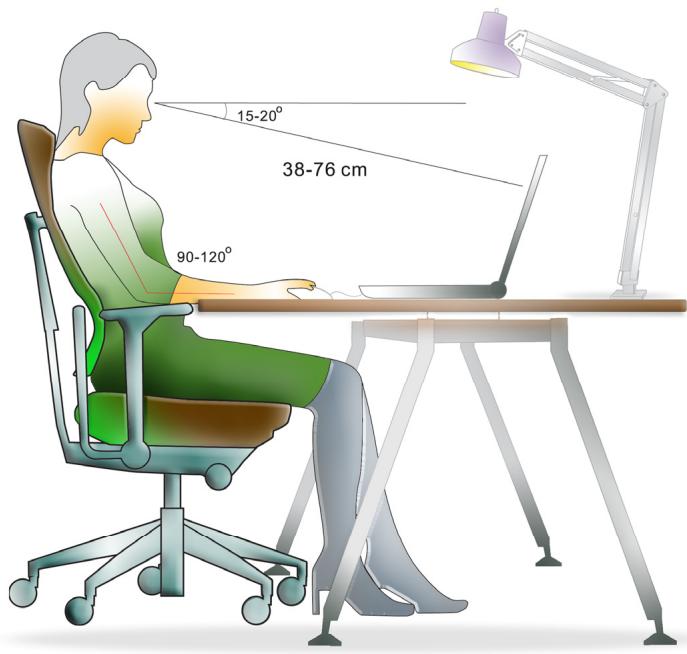

Conseils en matière de sécurité et de comport 3-8

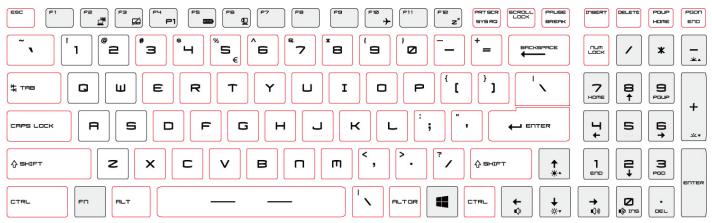

Connaître le clavier. 3-10

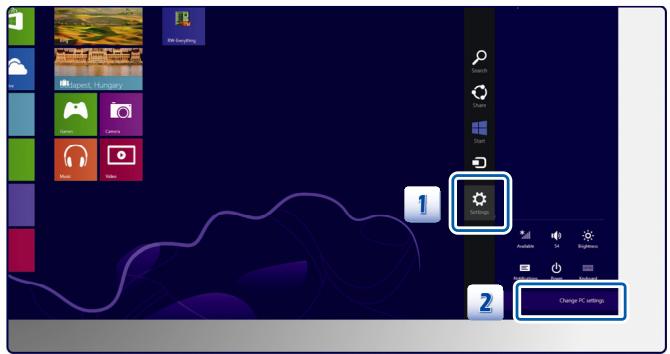

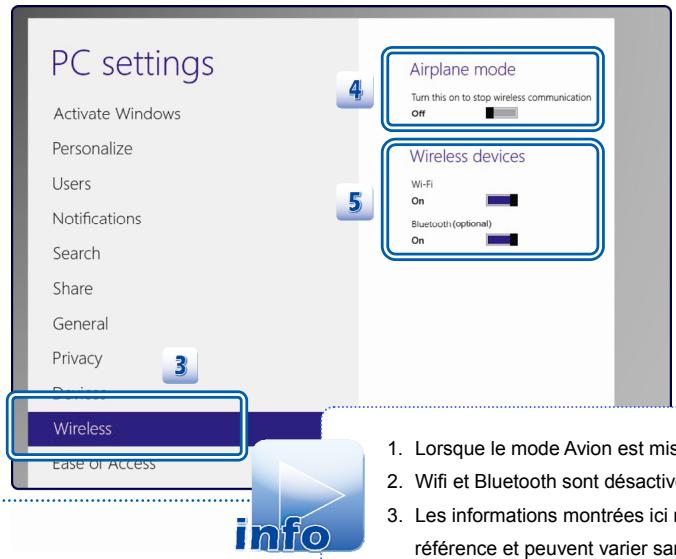

Activation sans fil pour Windows 8. 3-14

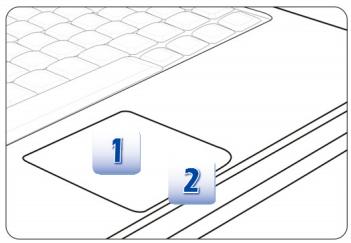

Connaître le pavé tactile 3-15

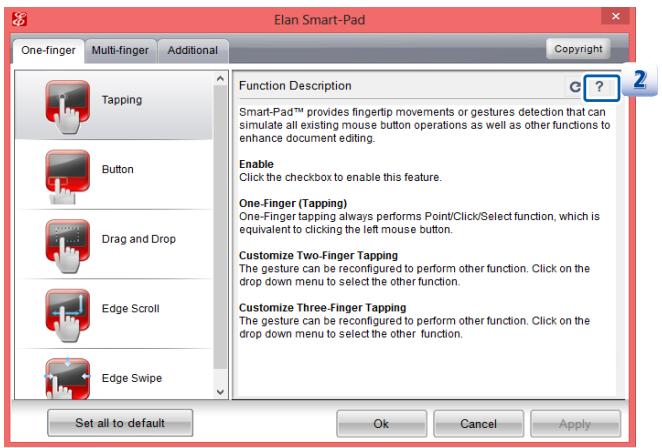

Connaître le Smart Pad 3-17

A propos du lecteur de disque dur 3-18

Connexion de périhériques externes 3-19

Péripériques 3-19

Péripériques de communication 3-20

Réglementation et déclaration

Déclaration FCC-B sur les interférences de radiofréquence

Cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux apparèils numériques de classe B, par la section 15 de la règlementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement résidentiel. Ce matériel génére, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d'installation ou d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l' apparéil), nous vous engageons vivement à y remédier enPNANT I'une des mesures suivantes :

Réorientez ou déplacez l'antenne de réception.
Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
- Contactez votre revendeur ou un technician qualifié en réparation radio/television.

REMARQUE

• Les changements ou modifications qui ne sont pas expressement approuvés par la partie responsable de la conformité aux normes peuvent annuler le droit qu'à l'utilisateur à utiliser l'appareil.
• Les cables blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

Conditions FCC

Cet apparéil est conforme aux dispositions de la section 15 de la réglementation FCC. Sonutilisation est soumise aux deux conditions suivantes :

Cet apparéil ne doit pas générer d'interférences nuisibles.
Cet apparéil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Conformité CE

Ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Régulations de batterie

Union européenne :

Piles, batteries and accumulateurs ne doivent pas etre éliminés comme des déchets domestiques non triés. Veuillez utiliser le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementation locales.

廢電池請回收

Taiwan :

Pouronneille protection environnementale,les batteries usesdoivent etre ramassees separately pour le recyclage ou la disposition speciale.

California, USA : Les batteries piles bouton peuventContainir des matériaux perchlorates et nécissistant une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'information, veuillez vous reférer à :

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Directive de sécurité concernant l'utilisation d'une pile au lithium

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur.

Mettre au rebut les batteries usages conformément aux instructions du fabricant.

Déclaration WEEE

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie.

Instructions de sécurité

Veuillez tire attentivement les instructions de sécurité. Prenez en compte tous les avertissements et attentions se trouvant sur l'appareil ou dans le mode d'emploi.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface stable avant de l'insteller.

Les ouvertures sur le boitier servent à la circulation de l'air et évient donc à l'appareil de surchauffer. Ne couvrez pas les ouvertures.

• Ne laissiez pas l'équipment dans un environnement qui n'est pas climatisé, avec une température dépassant les 60^ ( 140^ ) ou inférieure à 0^ ( 32^ ), ce qui pourrait endommager l'appareil.
• La température ambiente maximum d'opération est de 35^ ( 95^ ).

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait ete bien reglee entre 100 et 240 V, avant de brancher I'equipement au secteur.
- Débranchetzousjoursle cordond'alimentationavant d'insererou d'ajouter une carte ou un module.
- Déconnectez toujours le cordon d'alimentation AC ou enlevez l'ensemble batterie ou mettez la prise murale hors tension si l'équipment doit rester inutilisé pendant un certain temps, pour aucune consommation d'énergie.

Ne versez jamais aucune liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne posez rien sur le cordon d'alimentation.

L'équipement doit se couvert à distance de forts champs magnétiques ou électrique.
Lorsque vous installez le cable coaxial sur le symponisseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment. Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.
Pour éviter une explosion provoquée par un mauvais remplacement des piles, utilisez systématiquement des piles identiques ou de type équivalent, en suivant les recommendations du fabricant. Conservez toujours la batterie dans un endroit sûr.

L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.
- SRS PC Sound, SRS et le symbole sont des marques de commerce du SRS Labs, Inc.
- THX et THX TruStudio Pro sont des marques de commerce de THX Ltd. susceptibles d'avoir été déposées dans certaines juridictions. Tous droits réservés.
Sound Blaster est une marque de commerce de Creative Technology Ltd.

Historique des publications

Version	Révision	Date
1.0	Première publication	05, 2013

2

Introductions

Félicitation, vous venez d'acheter un ordinateur portable de conception exceptionnelle. Ce tout nouveau et parfait ordinateur portable vous fera vivre une/agréable experience professionnelle. Nous sommes fiers de vous annunciçer que l'ordinateur portable a fait l'objet de tests minutieux et affiche une sécurité de fonctionnement sans precedent pour la satisfaction de nos clients.

Plan du mode d'emploi

Ce mode d'emploi comprend les instructions avec illustrations sur le fonctionnement de cet ordinateur portable. Nous vous recommendons de le dire avec attention avant d'utiliser l'ordinateur portable.

Chapitre 1, Préface, informations basiques de sécurité et averissements en rapport avec l'utilisation de cet ordinateur portable. Nous vous recommendons de dire ces informations et ces averissements avant d'utiliser pour la première fois l'ordinateur portable.

Chapitre 2, Introductions, descriptions de tous les accessoires de cet ordinateur portable.

Nous vous recommendons de vérifier la présence de tous les accessoires lorsque vous ouvrez l'emballage. Si l'un de ces accessoires est endommagé ou venait à manquer, veuillez contacter le vendeur chez qui vous avez acheté cet ordinateur portable. Ce chapitre comprend également les spécifications de l'ordinateur portable et vous présente les boutons de fonction, les raccourcis, les connecteurs, les voyants LED et les périphériques.

Chapitre 3. Pour commencer, instructions de base sur le fonctionnement et l'utilisation du clavier, du pavé tactile, du lecteur de disque dur et du périhérique de stockage optique. Les instructions concernant l'installation et le remplacement de la batterie, les procédures de branchement des divers périhériques externes, des périhériques de communication, etc. sont également représentées de façon à familiariser les utilisateurs avec cet ordinateur portable.

Déballage

Commencez par sorting les articles du carton d'emballage tout en les contrôleant attentivement. Si l'un des articles est endommagé ou venait à manquer, veuillez contacter immédiatement votre fournisseur local. Conservez le carton ainsi que les matérielles d'emballage si vousdezuez ultérieurement returner l'unité. L'emballage doit containir les articles suivants :

• Ordinateur portable
• Manuel d'installation rapide
• Adaptateur CA/CC et cordon d'alimentation
• Sacoche de transport (en option)
• Disque d'application tout-en-un, contenant la version complète du manuel d'utilisation, les pilotes, les utilisaires et la fonction de récepération optionnelle, etc..

Vue d'ensemble du produit

Cette section déscrit les principaux aspects de l'ordinateur portable. Cela vous permettra d'en savoir plus sur l'apparance de l'ordinateur avant de vous en servir. Veuillez prend note que l'ordinateurprésenté dans cette section peut différer de celui que vous avez acheté.

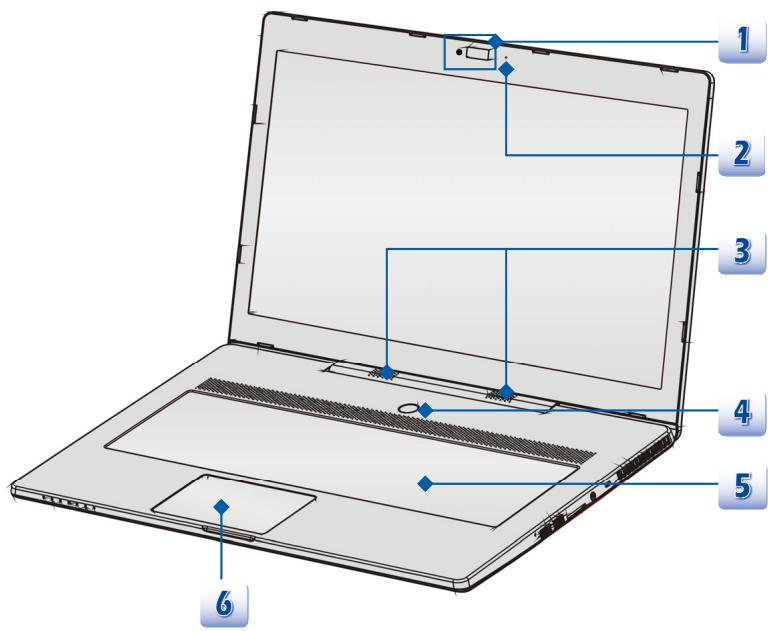

Vue ouverte du dessus

L'illustration de la vue ouverte et la description ci-dessous vous permettent de visualiser les principales zones de fonctionnement de votre ordinateur portable.

Les figures montrées ici ne sont qu'à titre de reference.

1. Webcam

Cette Webcam intégrée peut être utilisé pour prendre des photos, enregistrer de la video, tener une videoconference ou exécuter toute autre application interactive.
L'indicateur LED du Webcam, pres du webcam, devient amberé lorsque la fonction du webcam est activée; LED s'éteint lorsque cette fonction est hors tension.

2. Microphone interne

C'est le microphone intégré et ses fonctions sont pareilles qu'un microphone.

3. Haut-parleurs stéreo

Permet d'obtenir un son de haute qualité type Sound Blaster avec système stéreo et fonction Hi-Fi pris en charge.

4. Bouton d'alimentation / LED d'alimentation

Bouton d'alimentation

Appuyez ce bouton d'alimentation pour déclencher l'ordinateur.
Appuyez sur le bouton d'alimentation pour réveiller l'ordinateur du mode veille.

LED d'alimentation / d'économie d'énergie

Levoyant est blanc lorsquel'ordinateur est allumé.
Levoyant est amberé lorsquela fonction NVIDIA Optimus est activée.

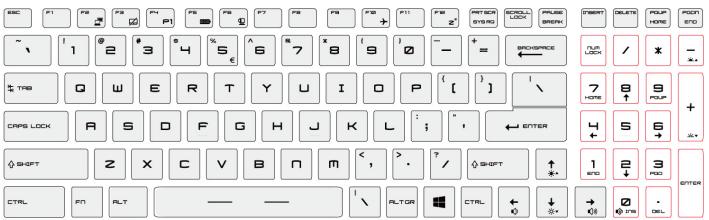

5. Clavier

Le clavier intégré dispose de toutes les fonctions d'un clavier de taille standard.

Boutons raccourcis [Fn]

Utilisez boutons [Fn] sur le clavier pour activer les applications spécifiques ou des outils.

A l'aide de ces boutons, votre travail sera plus efficace.

Défini par l'utilisateur

Appuyez et maintenez le bouton Fn, et puis appuyez le F4 pour lancer l'application Défini par l'utilisateur.

ECO Engine (Economie d'énergie)

Appuyez et maintenez le bouton Fn, et puis appuyez plusieurs fois le F5 pour successivement commuter entre divers de modes d'économie d'énergie foumis par le ECO Engine, ou d'eteindre cette fonction alternatively.

Webcam

Appuyez et maintenez le bouton Fn, et puis appuyez le F6 pour activer la fonction Webcam. Appuyez encore pour l'eteindre.

Mode avion

Appuyez et maintenez le bouton Fn, et puis appuyez le F10 à plusieurs reprises pour activer ou désactiver la fonction Mode avion alternatively.
Pour des raisons de sécurité des vols, il est toujours recommendé d'activer le mode avion lorsque vous étés dans un avion.
Référez-vous à l'icone d'activation du mode avion sous [Démarrer / Régliages / Changer les régliages du PC / Wifi / Mode Avion] dans le bureau afin de vérifier l'état du périphérique.
Pour activer la fonction Wifi ou le Bluetooth, veuillez vous référer aux instructions fournites dans "Activation sans fil pour Windows 8".

Touches [Fn] génères

Augmente le niveau de saturation RVB du LED clavier.

Baisse le niveau de saturation RVB du LED clavier.

6. Pavé tactile

Il s'agit du pointeur de l'ordinateur portable. Rêférez-vous au chapitre 3 de ce manuel pour plus d'information.

Vuedevant

1. Statut LED

Batterie

Levoyant est blanc lorsque la batterie est en charge.
Levoyant clignote amber lorsque la batterie est defectueuse. Il est alors recommandé de la remplacer.
Consultez votre fournisseur local pour acheter une batterie de type équivalent, recommendée par le fabricant. Consultez votre fournisseur local pour acheter une batterie de type équivalent, recommendée par le fabricant.
LevoyantLEDs'eteintlorsque la batterie est complètement chargée ou lorsque l'adaptateur AC est débranché.

Wireless LAN (WiFi)

WLAN(WiFi)

Levoyant de l'indicateur LED est blanc lorsquela fonction Wireless LAN (WiFi) est activée.
Levoyant LED s'eteint lorsque le système est mis hors tension.

Bluetooth

Bluetooth (en option)

Levoyant de l'indicateur LED de Bluetooth est blanc lorsquela fonction Bluetooth est activée.
Levoyant LED s'estint lorsquel'système est mis hors tension.

Nota: La fonction peut être supportée en option selon le modele que vous achetez.
Remarque : Pour des raisons de sécurité en vol, assurez-vous que leayarant LED de WLAN et Bluetooth est eteint lorsque vous etes en avion.
Pour activer la fonction Wifi ou le Bluetooth dans le système d'exploitation Windows 8, veuillez vous reférer aux instructions fournites dans "Activation sans fil pour Windows 8" au chapitre 3.
Contactez le distributeur local pour plus d'information sur la connexion WIFI s'il est besoin.

Caps Lock

Levoyantestblanclorsque lafonctionVer.Capsestactivée.

Num Lock

Levoyant est blanc lorsquela fonctionVer.Numestactivée.

Disque dur/periphérique lecteur optique en cours d'utilisation

Levoyant clignote blanc lorsquelysteme accede au lecteur de disque dur ou au périphérique du lecteur optique.

Marché /Arrêt / Attente

Levoyant clignote blanc lorsqu'le système est en mode Attente.
Levoyant LED s'eteint lorsque le système est mis hors tension.

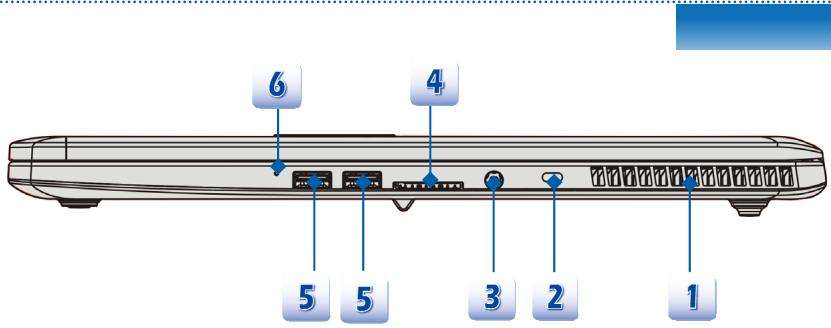

Vue de droite

1. Ventilatateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Verrouillage Kensington

Cet ordinateur portable est doté d'un emplacement pour l'antivol Kensington. Cet antivol permet de sécuriser l'ordinateur sur place, avec une clé ou un périphérique PIN mécanique relié à un cable métallique caoutchouté. L'extrémité du cable dispose d'une petite boucle permettant d'enrouler l'ensemble du cable autour d'un object fixe, comme une table lourde ou un autre meuble, sécurisant ainsi l'ordinateur sur place.

3. Connecteur d'alimentation

Permet de brancher l'adaptateur CA pour alimenter l'ordinateur portable.

4. Lecteur de cartes

Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, comme les cartes MMC (Multi-Media Card), XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), SDXC(SD eXtended Capacity), MS (Memory Stick) ou MS Pro (Memory Stick Pro). Contactez votre fournisseur local pour obtenir plus d'informations et notez que les cartes mémoire prises en charge peuvent être modifiées sans préavis.

5. Ports USB 3.0

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs péripériques, comme un périhérique de stockage, disques durs, ou video camera, et offre plus d'avandages qu'un transfert de données de haute-vitesse.

6. Trou pour la réinitialisation de batterie

Si vous système d'ordinaireur est suspend, vous pouvez insérer une épingle en papier dans ce trou pour réinitialiser l'ordinaireur.

Remarque: Àprou la réinitialisation du système d'ordinateur, veuillez connecter l'alimentation CA pour le premier démarrage.

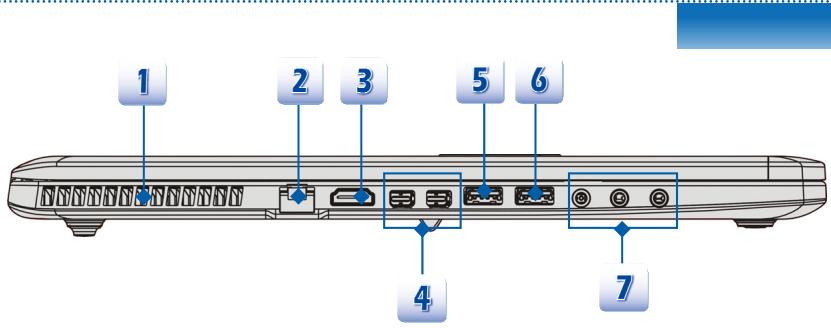

Vuedegauche

1. Ventilateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Connecteur RJ-45

Le connecteur Ethernet 10/100/1000 est utilisé pour brancher un cable LAN et créé une connexion réseau.

3. Connecteur HDMI HOMI

Le HDMI (High Definition Multimedia Interface) est une nouvelle interface standard pour les ordinateurs, les écans et les péripériques électroniques grand public qui prend en charge la video standard, améliorée et haute définition, ainsi que l'audio numérique multicanaux via un seul et unique cable.

4. Port Mini-DisplayPort

Le port Mini-DisplayPort est une version miniaturisée de DisplayPort, avec un adaptateur approprié. Le port Mini-DisplayPort sert à diriger l'affichage avec l'interface VGA, DVI ou HDMI.

5. Port USB 3.0 avec SuperCharger

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs péripériques, comme un périhérique de stockage, disques durs, ou matériel camera, et offre plus d'avandages qu'un transfert de données de haute-vitesse. En outre, ceci est aussi un port USB SuperCharger qui supporte le péripérisque d'Apple et la charge d'alimentation rapide au mode hors tension.

6. Ports USB 3.0

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs péripériques, comme un périhérique de stockage, disques durs, ou video camera, et offre plus d'avandages qu'un transfert de données de haute-vitesse.

7. Connecteurs port audio

Permet d'obtenir un son de haute qualité type Sound Blaster avec système stéreo et fonction Hi-Fi pris en charge.

Casque out / SPDIF-out ◆ Connecteur pour haut-parleur ou casque. Le connecteur S/PDIF est utilisé pour une transmission d'audio numérique à un haut- parleur externe par un cable de fibre optique. ◆ Connectez le haut-parleur avant ici.

Ligne In ◆ Connecteur pour un pérophérique externe d'audio. ◆ Connectez les haut-parleurs arrêté ici.

Microphone ◆ Connecteur pour un microphone externe. ◆ Connectez les haut-parleurs Centre et Caisson de basse ici.

Vue de dessous

1. Ventilateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Haut-parleur caisson de basse

Le haut-parleur caisson de basse sert à reproduce la note basse.

Specification

Les specifications peuvent varier sans préavis. Les produits vendus sont différents selon les régions. Veiliez vérifier les specifications détaillées avec le distributeur local.

Caracteristiques physiques
Dimension	418.5 (W) x 287 (D) x 21.8 (H) mm
Poids	2.6 kg (avec la batterie 6-cellules)
Proessesurs
Type de processeurs	Intel® Haswell Quad Core
Proessesursupportés	Intel® Quad Core processeur
Puces multi-cœur
Puces	Intel® Lynx Point HM8 séries
Mémoire
Technologie	DDR3L 1333/ 1600 MHz
Mémoire	DDR3L SO-DIMM X 2 emplacements
Maximum	Jusqu'à 16 GB
Alimentation
Adaptateur CA/CC (1)	120W, 19.5V
(en option)	Entrée : 100~240V, 50~60HzSortie : 19.5V --- 6.15A ☑ ☐ ☑
Adaptateur CA/CC (2)	150W, 19.5V
(en option)	Entrée : 100~240V, 50~60HzSortie : 19.5V --- 7.7A ☑ ☐ ☑
Type de batterie	6-cellules
Batteries temps réel	Oui
Stockage(les articles montrés ici peuvent varier sans prévis)
Encombrement disque dur	2.5" HDD / mSATA SSD
Ports I/O
USB	x 4 (version 3.0)
Mic-in	x 1
Ligne-in	x 1
Casque -out	x 1 (SPDIF-Out supporté)
RJ45	x 1
HDMI	x 1
Mini-DisplayPort	x 2
Lecteur de cartes	x 1 (SD/MMC) Les cartes mémoire prises en charge peuvent être modifiées sans préavis.
Ports de communication
LAN	10/ 100/ 1000Mb Ethernet
Wireless LAN	Supporté
Bluetooth	Supporté
Ecran
Type LCD	Ecran HD plein 17.3"
Luminosité	Contrôle par les raccourcis K/B
Vidéo
Graphiques	NVIDIA GeForce distinct graphiques + Intel HD graphiques UMA Avec NVIDIA Optimus supporté
VRAM	GDDR5, 2GB ou 3GB Dépend du modèle que vous achetez.
HDMI output	Supporté
DisplayPort output	Supporté
Fonction Multi-Ecran	Supporté
WebCam
HD CMOS Caméra	Supporté
Audio
Haut-parleur intégré	2 haut-parleurs + 1 caisson de basse
Volume de son	Ajusté par le raccouci du clavier et logiciels
Logiciel et BIOS
Redémarrage flash USB	Démarriage disquette USB DOS uniquement
BIOS	Support démarriage rapide
Autres
Compatibilité	WHQL
Verrouillage Kensington	x 1

3

Pour commencer

Commencer à utiliser l'ordinateur portable

Pour un nouveau utiliser de cet ordinateur portable, nous vous proposons de suivre les instructions ci-dessous pour commencer à l'utiliser.

Gestion de l'alimentation

Adaptateeur CA

Veuillez notes qu'il est fortement recommendé de brancher l'adaptateur CA/CC et d'utiliser l'alimentation secteur pour la première utilisation de l'ordinateur portable. Lorsque l'alimentation secteur est branché, la batterie immédiatement en charge.

Veuillez notes que l'adaptateur CA/CC inclus dans l'emballage est agreé pour cet ordinateur ; l'utilisation d'un autre modele d'adaptateur peut endommager l'ordinateur ou les autres périhpériques qui y sont reliés.

Ne couvrez pas l'adaptateur CA/CC car il produit de la chaleur au cours d'utilisation. Toutjours faites attention à la chaleur de l'adaptateur CA/CC.

Utilisation de l'ensemble batterie

Cet ordinateur portable est équipé d'un ensemble batterie du lithium de haute capacité intégrée. L'ensemble batterie au lithium rechargeable représentée une source d'alimentation interne de l'ordinateur. Veuillez notes que cet ensemble batterie ne peut être replacé par l'utilisateur.

Préservation de la batterie

Pour十年age, la vie ne change pas de rien. Il est indispensable de disposer d'une alimentation efficace. Si l'alimentation par batterie n'est pas bien gérée, les données sauvégardées et les paramétrages personalisés risquent de se perdre.

Pour optimiser la durée de vie de la batterie et éviter les soudaines pertes de puissance, veuillez dire les conseils ci-dessous :

• Suspendre le fonctionnement du système si ce dernier ne sera pas utilisé pendant un long moment, ou raccourcir le minuteur avant suspension.
• Mettre le système sous tension lorsque vous n'allez pas l'utiliser pendant un long moment.
• Désactiver les paramétrages inutiles ou enlever les périhériques en voille.
• Connecter un adaptateur CA/CC au système lorsque cela est possible.

Chargement de l'ensemble batterie

L'ensemble batterie peut être rechargé lorsqu'il est dans l'ordinateur portable. Veuillez prend reste des informations suivantes avant de recharger la batterie :

• Si un ensemble batterie charge n'est pas disponible, sauvegardez et fermez tous les programmes puis éteignez le système ou enregistrez sur disque.

• Branchez l'ordinateur sur une source d'alimentation CA/CC externe.

• Vous pouvez utiliser le système, suspendre son fonctionnement, l'éteindre et leMETRE hors tension, sans interrompree le processus de charge.
  L'ensemble batterie utilise des cellules au lithium-ion qui n'ont pas « d'effet mémoire » Il n'est pas nécessaire de décharger la batterie avant de la recharger. Cependant, et de façon à optimiser la durée de vie de la batterie, nous vous recommendons de consommer complètement l'alimentation batterie une fois par mois.

• Si vous n'utilise pas l'ordinateur portable pendant un long moment, nous vous suggérons d'enlever l'ensemble batterie de votre ordinateur. Cela peut s'avérer utile pour rallonger la durée de vie de la batterie.
  La durée du chargement réel se déterminé à l'utilisation.

Gestion de l'alimentation dans Windows OS

La gestion de l'alimentation d'ordinaireurs personnels (PCs) et de moniteurs est potentiel de conserveur I'electricite siginificative ainsi que de livrer des bénéfices environnementaux. Pour une meilleure efficacite energetique, eteignez Your ecran ou mettez I'ordaineur en mode veille ou en mode hibernation après une periode d'inactivite.

Suivez les instructions ci-dessous pour ajuster la gestion d'alimentation dans Windows OS :

Les Options d'alimentation dans Windows OS vous permet de contrôler les fonctions de gestion d'alimentation de l'écran, du disque dur et de la batterie.

Faites glisser le curseur sur le coin gauche de l'écran et l'icone Démarrer va apparaitre. Sélectionnez Panneau de configuration dans le menu.

Cliquez sur Systeme et Sécurité.

System and Security

Ensuite cliquez sur Options d'alimentation.

Power Options

Sélectionnez un mode d'alimentation qui corresponde à vos besoin.

Le menu de mise en veille de l'ordinateur vaopsisenter diverses options comme ci-dessous:

Yououpouvezsortirl'ordinateur du modeveille enpressantleboutond'allumage.

Conseils d'économie d'énergie

• Activez la fonction d'économie d'énergie afin de contrôler la consommation d'énergie de l'ordinateur.
  Eteignez le moniteur après une période d'inactivité.
• Utilisez la touche du mode veille Fn et F12 pour lemettre au mode d'économie d'énergie.
• Réglez les réglages dans les options d'alimentation sous Windows OS pour optimier lagetion d'alimentation de l'ordinateur.
• Déconnectez toujours le cordon d'alimentation AC ou enlevez l'ensemble batterie ou mettez la prise murale hors tension si l'équipment doit rester inutilisé pendant un certain temps, pour aucune consommation d'énergie.

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode «veille», après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivant lorsque le système fonctionne sur courant alternatif :

• Eteindre l'écran après 5 minutes
  Semettre enmodeVeilleapres10minutes

L'ordinateur sort du mode Veille si le bouton alimentation/Veille est appuyé. Lorsque la fonctionnalité Réveil LAN (WOL) est activé, l'ordinateur peut également sorting du mode Veille par un signal de réseau Internet.

Fonctionnement de base

Si vous étés novices en matière d'ordinateur portable, veuillez dire les instructions suivantes pour votre propre sécurité et pour votre comfort dans l'utilisation de ses fonctions.

Conseils en matière de sécurité et de comport

Cet ordinateur est une plateforme portable vous permettant de travailler n'imprime où.

Cependant, il est important de désirir une bon espace de travail si vous voulez travailler avec leur ordinateur portable pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous vous asseyez, ajustez le dossier de l'assise (s'il y en a un) de façon à ce qu'il maintainné comfortsablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90^ de votre corps lorsque vous travailliez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du panneau LCD pour bénéficier d'une vue optimale.
7. N'utilisiez pas votre ordinaire portable si l'environnement n'est pas comfortable (par exemple sur un lit).
8. Modifiez fréquèment votre posture.
9. Étirez-vous et faites régulierement bouger votre corps.
10. N'oubliez pas de faire une pause après un moment de travail.

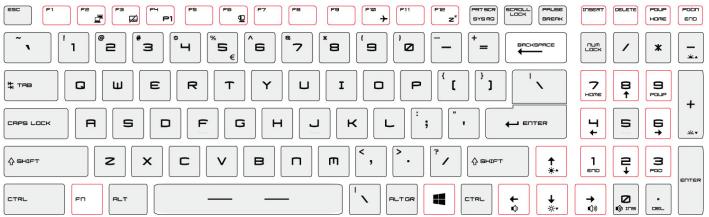

Connaître le clavier

Cet ordinateur portable dispose d'un clavier toutes fonctions. Ce clavier peut se diviser en quatre catégories : Touches d'écriture, touches curseur, touches numériques et touches fonctions.

1

2

3

1. Touches d'écriture
2. Touches numériques
3. Touches curseur / touches fonctions

Touches d'écriture

Outre le fait de-disposer de toutes les principales fonctions d'un clavier, ces touches d'écriture fournissent égardlessment plusieurs touches pour des actions particulières, comme les touches [Ctrl], [Alt] et [Esc].

Lorsque les touches de verrouillage sont actionnées, les LEDs correspondants s'allument pour indiquer leur état :

1. Num Lock: Appuyez sur cette touche pour activer et désactiver le verrouillage numérique. Lorsque cette fonction est activée, vous pouvez utiliser les touches numériques intégrées aux touches d'écriture.
2. Caps Lock : Appuyez sur cette touche pour activer et désactiver le verrouillage majuscule. Lorsque cette fonction est activée, les lettres saisies seront en majuscule.
3. Scroll Lock: Appuyez sur cette touche pour activer et désactiver l'arrêt défilament. Cette fonction est définie par les programmes individuels et est habituellément utilisée sous DOS.

Touches numériques

Trouvez les touches numériques sur votre clavier puis activez la fonction Ver Num pour utiliser ces mêmes touches et saisir des nombres et des calculs.

Touches curseur

Les quatre touches curseur (flèche) et les touches [Home], [PgUp], [PgDn], [End] sont utilisées pour contrôler le mouvement du curseur.

La touche [Backspace], [les touches [Ins] et [Del] en haut à droite sont utilisées pour l'edition.

Touches fonction

- Touches Windows

Vous trouvrez sur le clavier la touche avec le logo Windows ( ), qui sert à exéçuter des fonctions spécifiques à Windows, comme l'ouverture du menu Demarrer et le lancement du menu des raccourcis. Pour plus d'informations sur ces touches, veuillez consulter le manuel de Windows ou l'assistance en ligne.

- Touches [Fn] générales

Permet de passer d'un mode de sortie écran à un autre : écran LCD, moniteur externe ou les deux.

Permet d'activer ou de désactiver la fonction pavé tactile.

Permet de diminuier la luminosité de l'écran LCD.

Permet d'augmenter la luminosité de l'écran LCD.

Permet de diminuer le volume du haut-parleur intégré.

Permet d'augmenter le volume du haut-parleur intégré.

Désactive la fonction audio de l'ordinateur.

Force l'ordinateur à entrer en mode Veille (selon la configuration du système).

- Touches raccourcies [Fn]

Utilisez boutons [Fn] sur le clavier pour activer les applications spécifiques ou des outils.
A l'aide de ces boutons, votre travail sera plus efficace.

Défi par l'utilisateur

• Appuyez et maintenez le bouton Fn, et puis appuyez le F4 pour lancer l'application Défini par l'utilisateur.

ECO Engine (Economie d'énergie)

• Appuyez et maintenez le bouton Fn, et puis appuyez plusieurs fois le F5 pour successivement commuter entre divers de modes d'économie d'énergie fournis par le ECO Engine, ou d'etreindre cette fonction alternatively.

Webcam

• Appuyez et maintenez le bouton Fn, et puis appuyez le F6 pour activer la fonction Webcam. Appuyez encore pour l'éteindre.

Mode avion

• Appuyez et maintenez le bouton Fn, et puis appuyez le F10 à plusieurs reprises pour activer ou désactiver la fonction Mode avion alternatively.
  Pour des raisons de sécurité des vols, il est always recommended d'activer le mode avion lorsqu vous ont dans un avion.
• Référez-vous à l'icone d'activation du mode avion sous [Démarrer / Réglages / Changer les réglages du PC / Wifi / Mode Avion] dans le bureau afin de vérifier l'état du périphérique.
  Pour activer la fonction Wifi ou le Bluetooth, veuillez vous référer aux instructions fournites dans "Activation sans fil pour Windows 8".

Activation sans fil pour Windows 8

1. Faites glisser le curseur en bas à droite de l'écran et le barre de charme avec 5 icones (Recherche/ Partager/Démarrer/ Periphériques/Réglages) apparaitra. Ou glissez votre doigt de droite à gauche sur le Smart Pad pour ouvrir le barre de charme.
2. Chercez l'icone "Réglages" sur le bureau et cliquez dessus.
3. Entrez dans la page principale du "Panneau de configuration" enclinquant sur "Changer les parametes de I'ordinateur."
4. Ouvrez les "Péripériques sans fil" sous "Sans fil."
5. Assurez-vous que le mode Avion est désacté ici.
6. Activez/ déactivez le Wifi ou le Bluetooth en fiasnat basculer la barre de besoin. Référez-vous au statut des LED afin de vérifier l'état du périphérique.

1. Lorsque le mode Avion est mis en ON, les fonction
2. Wifi et Bluetooth sont désactivés immédiatement.
3. Les informations montrées ici ne sont qu'à titre de référence et peuvent varier sans préavis.

Connaître le pavé tactile

Le pavé tactile intégré à votre ordinateur portable est un pointeur compatible avec une souris standard et vous permettant de commander l'ordinateur en pointant l'emplacement du curses à l'écran et de faire une sélection en utilisant les deux boutons.

1. Zone déplacement du curseur
   Cette zone sensible à la pression du pavé tactile vous permet d'y placer vos doigts et de contrôler le curseur à l'écran en déplaçant l'un de vos doigts.
2. Boutons Gauche/Droite Agissant comme le bouton croit/gauche de la souris.

Utilisation du pavé tactile

Veuillez dire la description suivante pour savoir utiliser le pavé tactile :

• Configuration du pavé tactile

Yououpouvezpersonnaliserlepointeurdefaconàrépondreàvospropresbesoins.Siyou estesgaucherparexampie,vouypouzeinverserlesfonctionsdesdeuboutons.Deplus, yououspouvezmodifierla taille,l'apparance,la vitesse de déplacement et d'autres fonctionnalitésavancéesducurseàl'écran.

To configure the touchpad, you can use the standard Microsoft or IBM PS/2 driver in your Pour configurer le pavé tactile, utilisez le pilote standard Microsoft ou IBM PS/2 de votre système d'exploitation Windows. Les Propriétés de la souris dans le Panneau de commande vous permettent de modifier la configuration.

Positionnement et déplacement

Placez votre doigt sur le pavé tactile (habituellement l'index): le pavé rectangulaire va réagir comme une copie miniature de votre écran. En déplaçant votre index sur le pavé, le curseur à l'écran rouge simultanément, dans la même direction. Lorsque votre doigt atteint le bord du pavé, soulevez-le puis replacez-le sur le pavé pour poursuivre le mouvement.

Pointer et cliquer

Lorsque vous avez déplace et place le curseur sur une icône, un élément d'un menu ou une commande que vous voulez executer, il suffit d'appuyer légèrement sur le pavé tactile ou d'appuyer sur le bouton gauche pour le sélectionner. Cette procédure, appelée pointer et cliquer, représentée la base du fonctionnement de votre ordinateur portable. Contrairement au pointeur traditionnel, la souris, l'ensemble du pavé tactile peut agir comme un bouton gauche : chaque pression sur le pavé tactile correspond à une pression du bouton gauche de la souris. Si vous tapezrapidement deux fois sur le pavé tactile, il s'agit d'un double-click.

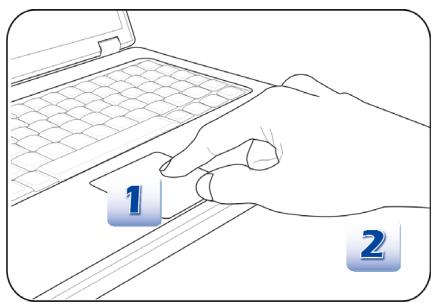

Glisser et Déplacer

Vous pouvez déplacer des fichiers ou des objets dans votre ordinateur en utilisant la fonction Glisser/Déplacer. Il suffit de placer le curseur sur l'objet voulu et de taper deux fois légèrement sur le pavé tactile. Laissez ensuite votre doigt sur le pavé pour taper une deuxième fois. Vous pouvez maintainant faire glisser l'objet sélectionné jusqu'à l'emplacement voulu en déplaçant votre doigt sur le pavé. Soulevez votre doigt pour déposer l'objet à la place voulue. Vous pouvez également rester appuyé sur le bouton gauche lorsque vous sélectionnez un éléments, puis déplacer votre doigt jusqu'à l'emplacement voulu. Pour finir, enlevez votre doigt du bouton gauche.

1. Déplacez le curseur en faisant glisser votre doigt.
2. Placez comfortsablement voire poignet sur le bureau.

Connaître le Smart Pad

Ce Smart Pad intégré dans votre ordinaire vous permet d'exéçuter de diverses actions avec les touches et gestes de multi-doigts quand l'ordinateur fonctionne. Il est également capable de détecter les changements du mouvements de multi-doigts exécutés précisément par l'utilisateur. Ce Smart Pad significatif non seulement rend votre travail plus efficace, mais aussi apporte une expérience/agréable d'utilisation de l'ordinateur.

1. Pour plus d'informations sur l'utilisation de la fonction spécifique de Smart Pad, veillez vous reférer aux instructions du Smart Pad en double-cliquant sur l'icone de Smart Pad ( ) dans la liste de tâches en bas à droite de l'écran.
2. La fenêtre Elan Smart-Pad apparait. Choisissez ? pour plus d'information détaillée sur l'utilisation de ce Smart Pad.

À propos du lecteur de disque dur

Votre ordinateur portable est équipé d'un lecteur de disque dur de 2,5 pouces. Le lecteur de disque dur est un périhérique de stockage d'une vitesse et d'une capacité plus importantes que tout autre périhérique de stockage (disnette et périhérique de stockage optique.) Il est donc habituallément utilisé pour installer le système d'exploitation et les applications de logiciel.

Pour éviter toute perte accidentelle de données dans votre système, utilisez régulièrement une sauvégarde de secours de vos fichiers importants.

N'eteignez pas votre ordinateur portable lorsque le voyant LED du disque dur indique que ce dernier est en cours d'utilisation.

N'enlevez ni d'installé le lecteur de disque dur lorsque l'ordinateur portable est sous tension. Le remplacement du lecteur de disque dur doit être effectué par un professionnel agree ou un technicien qualifié.

Connexion de périphériques externes

Les ports I/O (entree/sortie) de l'ordinateur portable vous permettent d'y brancher des péripériques. Tous les péripériques indiqués ci-dessous ne sont disponibles qu'à titre d'exemple.

Periphériques

Periphériques de communication
