WIND TOP AP1941-XEU - Ordinateur tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PC tout-en-un
Écran	19 pouces, LED, résolution 1366 x 768
Processeur	Intel Atom N450
RAM	2 Go DDR2
Stockage	160 Go HDD
Système d'exploitation	Windows 7 Starter
Connectivité	Wi-Fi 802.11b/g/n, Ethernet, 4 ports USB 2.0
Dimensions approximatives	47,5 x 32,5 x 5,5 cm
Poids	5,5 kg
Alimentation électrique	Adaptateur secteur 65W
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Éviter l'exposition à l'humidité, utiliser sur une surface stable
Informations générales	Idéal pour un usage domestique et bureautique léger

FOIRE AUX QUESTIONS - WIND TOP AP1941-XEU MSI

Comment démarrer mon MSI WIND TOP AP1941-XEU ?

Pour démarrer votre MSI WIND TOP AP1941-XEU, appuyez sur le bouton d'alimentation situé sur le côté ou à l'arrière de l'appareil. Assurez-vous que l'appareil est correctement branché à une prise électrique.

Que faire si l'écran reste noir au démarrage ?

Vérifiez que l'appareil est bien alimenté. Si l'écran reste noir, essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer l'arrêt, puis redémarrez l'appareil.

Comment réinitialiser mon MSI WIND TOP AP1941-XEU aux paramètres d'usine ?

Pour réinitialiser votre appareil, allez dans les Paramètres, puis dans 'Mise à jour et sécurité'. Sélectionnez 'Récupération' et cliquez sur 'Réinitialiser ce PC'. Suivez les instructions à l'écran.

Que faire si je rencontre des problèmes de connexion Wi-Fi ?

Vérifiez que le Wi-Fi est activé sur votre appareil. Allez dans les Paramètres, puis 'Réseau et Internet', et assurez-vous que le Wi-Fi est activé. Si le problème persiste, redémarrez votre routeur et votre appareil.

Comment augmenter la mémoire RAM de mon MSI WIND TOP AP1941-XEU ?

Pour augmenter la mémoire RAM, vous devez ouvrir le boîtier de l'appareil. Assurez-vous de suivre les instructions du manuel d'utilisation pour éviter d'endommager l'appareil. Si vous n'êtes pas à l'aise avec cela, il est recommandé de faire appel à un professionnel.

Que faire si mon MSI WIND TOP AP1941-XEU surchauffe ?

Assurez-vous que les ventilations ne sont pas obstruées. Nettoyez les évents avec un souffleur d'air si nécessaire. Si le problème persiste, envisagez d'utiliser un support de refroidissement.

Comment mettre à jour le système d'exploitation ?

Allez dans les Paramètres, puis 'Mise à jour et sécurité'. Cliquez sur 'Vérifier les mises à jour' pour télécharger et installer les dernières mises à jour disponibles pour votre système d'exploitation.

Mon appareil ne détecte pas les périphériques USB, que faire ?

Vérifiez que les périphériques USB fonctionnent correctement sur un autre appareil. Essayez de redémarrer votre MSI WIND TOP AP1941-XEU et de tester différents ports USB.

Comment résoudre des problèmes de son ?

Vérifiez que le volume n'est pas mute et que le niveau sonore est adéquat. Allez dans les Paramètres de son pour vous assurer que le bon périphérique de sortie est sélectionné.

Où puis-je trouver le manuel d'utilisation du MSI WIND TOP AP1941-XEU ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de MSI dans la section support. Recherchez votre modèle pour accéder aux documents disponibles.

MODE D'EMPLOI WIND TOP AP1941-XEU MSI

Remarque concernant les droits d'auteur. III Marque de commerce. III Révisions. III Mise à niveau et garantie IV Achat des éléments remplaçables IV Support technique IV Fonctions du produit écologique IV Politique environnementale V Information des substances chimiques. Information de batterie. V Instructions de sécurité VI Conformité CE. VIII Déclaration FCC-B sur les interférences de radiofréquence VIII Déclaration WEEE IX

1. Vue d'ensemble 1-1

Contenu. 1-2 Vue d'ensemble du système 1-3 Spécifications du système 1-9 Remplacement des composants et mises à niveau 1-11

2. Pour commencer 2-1

Conseils en matière de sécurité et de comportement 2-2 Installation du matériel 2-3

3. Fonctionnement du système 3-1

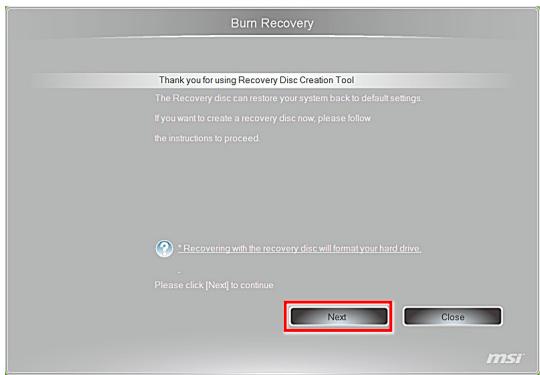

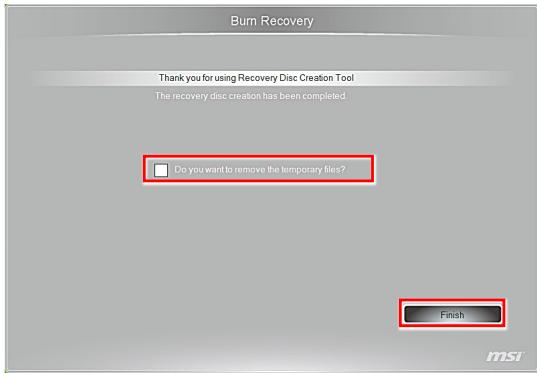

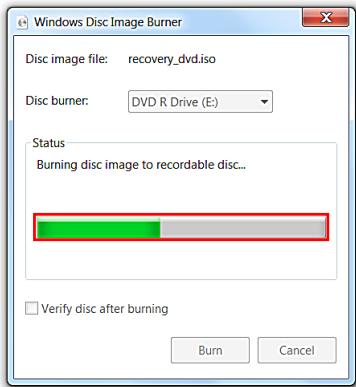

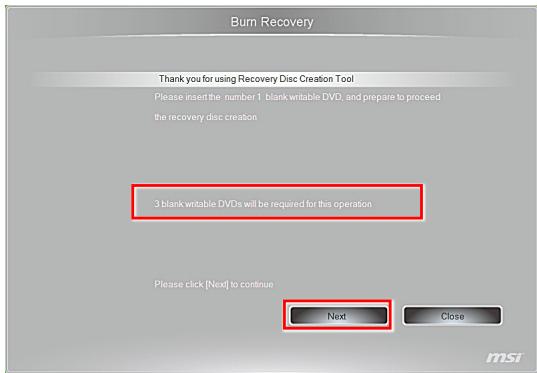

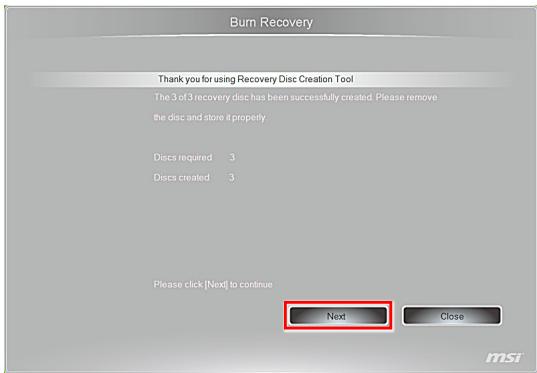

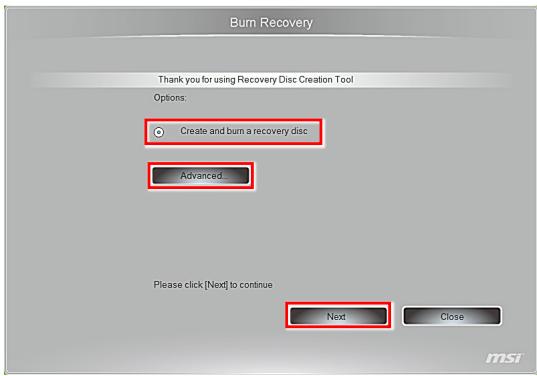

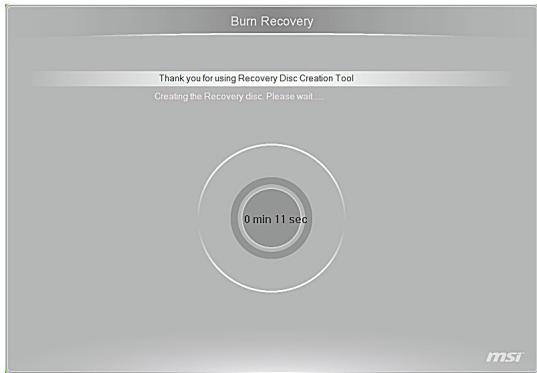

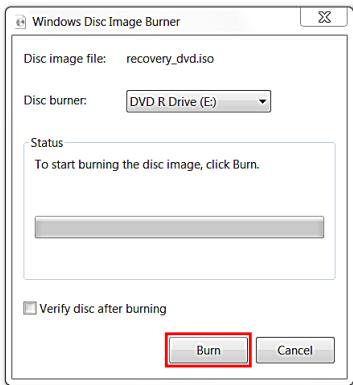

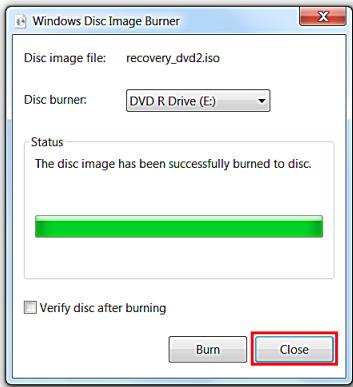

Première installation et démarrage du système 3-2 Création du disque de récupération du système 3-3 Calibration d'écran tactile (seulement pour le mode de simplicité) 3-8 Connexions réseau sous Windows 3-10 Gestion de l'alimentation 3-15 Récupération du système 3-17

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd. Intel est une marque déposée d'Intel Corporation. Realtek est une marque déposée de Realtek Semiconductor Corporation. Windows est une marque déposée de Microsoft Corporation.

Révision

Révision

Date

V1.1

2011/12

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://support.msi.com/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d'autres informations sur http://www.msi.com/service/download/ Prenez contact avec nos techniciens sur http://support.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille. L'utilisation limitée des matières nuisibles à l'environnement et à la santé. Facile à décomposer et à recycler. L'utilisation réduite de ressources naturelles par l'encouragement de recyclage. La durée de vie prolongée par la mise à niveau. La production de gaspillage solide réduite via la politique de récupération.

Politique environnementale

Le produit a été conçu pour être recyclé sur des pièces et qu'il ne faut pas le jeter.

L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés. Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'information sur le recyclage. L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'information sur le correct Destruction, Reprise, Recyclage, et Désassemblage des produits MSI.

Information des substances chimiques

En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à :

Information de batterie

Union européenne :

Piles, batteries et accumulateurs ne doivent pas être éliminés comme des déchets domestiques non triés. Veuillez utiliser le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementations locales.

Taiwan :

Pour la protection environnementale, les batteries usées doivent être ramassées séparément pour le recyclage ou la disposition spéciale.

California, USA:

Les batteries piles bouton peuvent contenir des matériaux perchlorates et nécessitant une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'informations, veuillez vous référer à :

Danger d'explosion si la batterie est replacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conservez le mode d'emploi livre dans l'emballage pour référence future.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'instructuer.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V, avant de brancher l'équipement au secteur. Ne désactivez pas la borne terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une cartouche ou module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60°C (140°F) ou inférieure à 0°C (32°F), vous risqueriez sinon d'endommager l'équipement.

NOTA : La température maximum d'opération est de 40°C

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code Électrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du câble Coaxial.

L'équipement doit se couvrir à distance de forts champs magnétiques ou électriques.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abimé. L'appareil présente des signes apparents de fracture.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration fcc-b sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable-

bible contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil générale, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières. Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. - Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR La NOTICE d'installation avant de raccorder au RESEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Déclaration WEEE

Au sujet de la directive Européenne (EU) relative aux déchets des équipements et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie.

Ce système est un design intégré ; elle a une apparence stylée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comportement domestique. Avec l'écran tactile, capacité merveilleuse d'audio/video, et l'interface intuitive d'utilisateur, il joint la technologie à la vie et rend l'ordinateur plus facile et plus intéressant — convenable pour toute la famille.

Contenu

Série Wind Top

Adaptateur AC/DC

Cordon d'alimentation secteur

Balayette pour nettoyer l'affichage LCD

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si l'un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

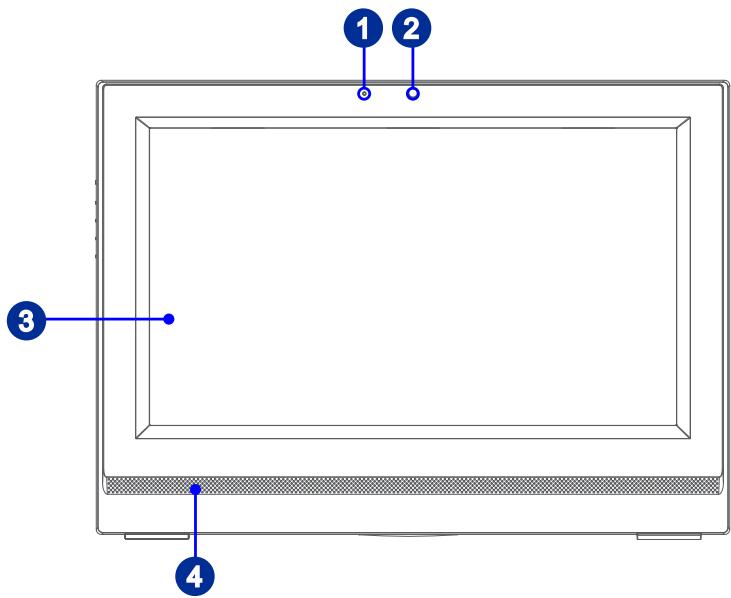

Microphone

Le microphone intégré peut être utilisé lors de vos discussions en ligne.

Webcam la webcar

La webcam intégrée avec microphone peut être utilisée pour prendre des photos, enregistrer des vidéos, tenir des vidéoconférences ou exécuter toute autre application interactive.

3 Affichage LCD écran TET LCD

Ecran TFT LCD de 18.5 pouce, résolution optimale de 1366 x 768 pixels et type large de proportion standard 16:9.

Haut-parleur stéréo les haut-parleurs intéres

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo.

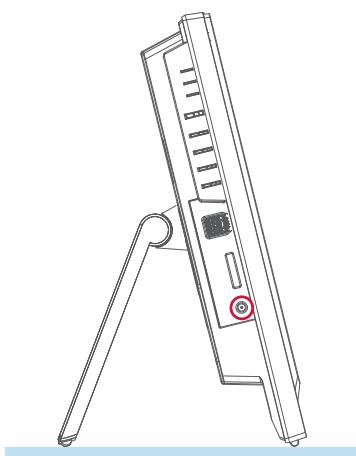

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

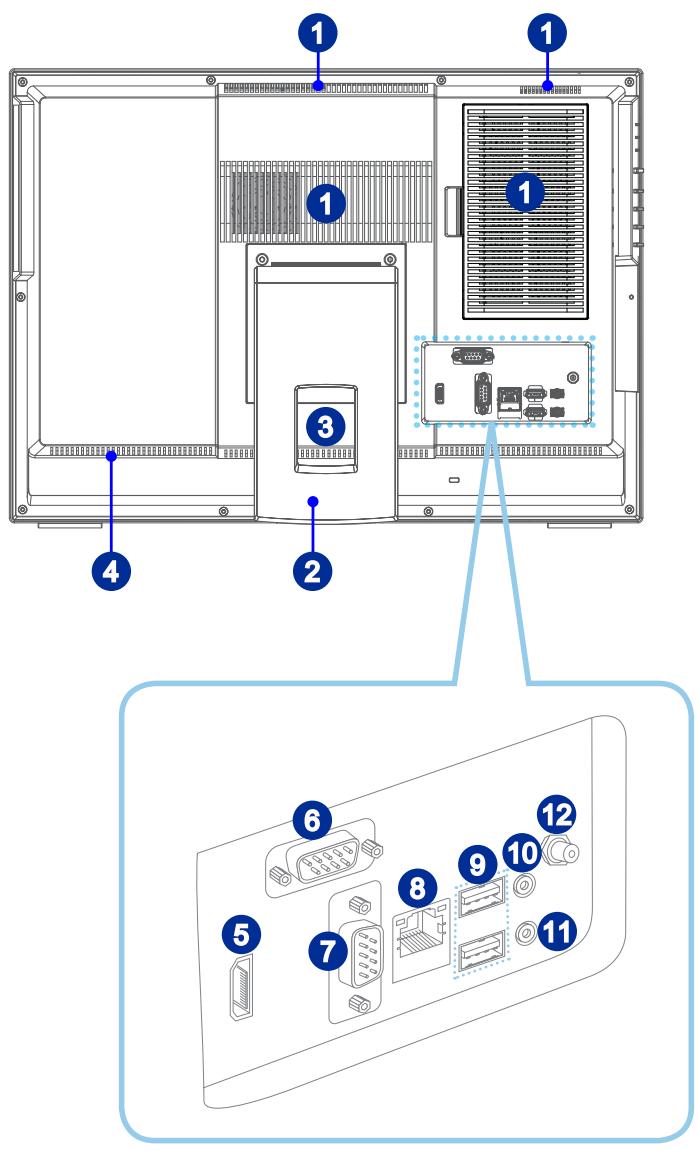

1 Ventilateur lave-ventilateur

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

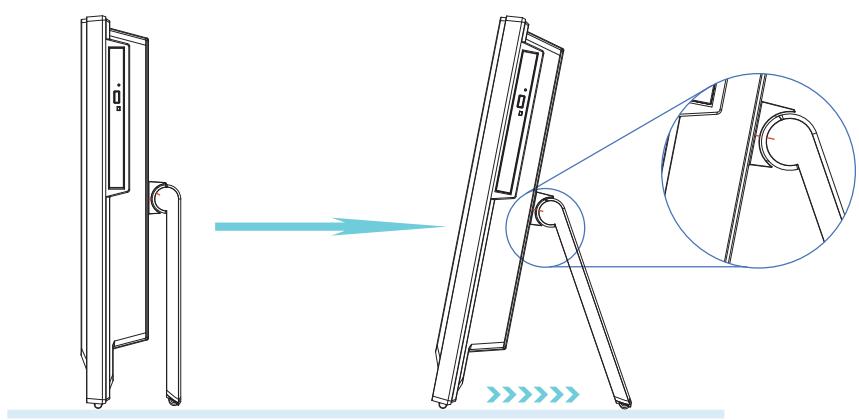

Utilisez ce socle pour placer votre système sur une surface plate et stable.

Trou pour le passage des câbles

Passez les câbles dans le trou prévu pour leur passage de façon à ne pas les emmêler lorsque vous branchez les appareils.

Haut-parleur stéreo reproduction

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo.

5 Port hdmi-out (en option)

Le High-Definition Multimedia Interface (HDMI) est une interface audio/vidéo tout numérique capable de transmettre des flux non compressés. Le HDMI supporte tous les formats de télévision, et les vidéos standard, enrichie ou haute définition, plus l'audio numérique multi-canal, sur un câble unique.

6 Port squirrel (en option)

Le port série supporte scanners à code-barres, imprimantes à code-barres, imprimantes à billet, machines à carte de crédit, etc.

Le port série supporte scanners à code-barres, imprimantes à code-barres, imprimantes à billet, machines à carte de crédit, etc.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED d'état	Condition
Gauche	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise microphone

Ce connecteur est fourni pour un microphone.

Prise ligne-out

Ce connecteur est fourni pour un casque ou un haut-parleur.

Ce connecteur est fourni pour un TV antenna.

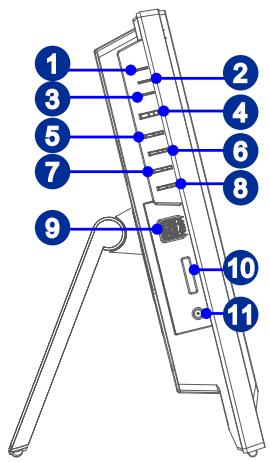

Alimentation système LED

Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lorsque le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk).

Alimentation du moniteur LED

Le voyant LED d'alimentation s'allume lorsque le moniteur est allumé, et s'éteint lorsque le moniteur est mis hors tension.

LED du lecteur de disque dur

L'indicateur montre le statut d'activité du lecteur de disque dur. Il s'allume lors d'accès aux données dans le lecteur et reste éteint si aucune activité n'est détectée.

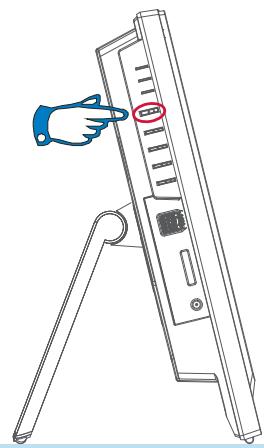

Bouton d'alimentation système

Appuyez le bouton d'alimentation pour allumer ou éteindre le système.

5 Bouton d'alimentation du moniteur appuyez sur le bouton d'alimentation

Appuyez le bouton d'alimentation du moniteur pour activer ou désactiver le moniteur.

Bouton menu

Appuyez sur ce bouton pour voir et commuter entre le menu de luminosité et celui de volume.

Bouton augmentation de luminosité / volume

Appuyez sur ce bouton pour augmenter la luminosité / le volume.

Bouton baisse de luminosité / volume

Appuyez sur ce bouton pour baisser la luminosité / la volume.

9 Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

10 Lecteur de cartes

Le lecteur de cartes intégrés supporte plusieurs types de carte de mémoire.

11 Prise d'alimentation l'adaptateur d'alimentation

L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimente le PC. Afin d'éviter tout dommage au PC, utilisez toujours l'adaptateur électrique fourni.

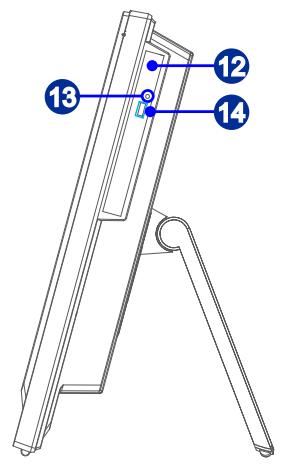

12 Lecteur de disque optique

Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option).

13 Trou d'éjection intégrer un objectif

Insérez un objet fin et droit (comme une épingle papier) dans le trou d’éjection pour ouvrir le lecteur de disque optique manuellement si le bouton d’éjection ne marche pas.

Bouton d'éjection

Appuyez sur ce bouton d'éjection pour ouvrir le lecteur de disque optique.

Processeurs

Intel® Atom™ D2000 series processeurs

Jeu de puces

Puces Intel® NM10

Mémoire

2 emplacements DDR3 SO-DIMM. Supporte au maximum 4GB.

LAN filaire : supporté par Realtek® RTL8111E Gigabit Ethernet contrôleur LAN sans fil : supporté en option par module Mini PCI-E WLAN

Audio

HDA Codec par Realtek® ALC887 Conforme aux spécifications Azalia 1.0

Affichage

Ecran 18.5 pouces

• Une résolution optimale de 1366 x 768 pixels
• Type large de proportion standard 16:9

Entrée/sortie arrière

1 port HDMI-Out (en option) 2 ports serial (en option) 1 prise RJ-45 LAN 2 ports USB 2.0 1 prise microphone 1 prise audio Ligne-Out 1 connecteur TV tuner antenna (en option)

Entrée/sortie de côte

2 ports USB 2.0 1 lecteur de cartes 1 prise d'alimentation CC

Stockage

Lecteur de disque dur : 3.5", SATA - Lecteur de disque optique : Slim DVD Super Multi (Blu-ray est en option) Lecteur de cartes : XD/ SD/ mini SD/ Micro SD/ MMC/ MS lecteur

Haut-parleur stéréo

2 haut-parleurs stéreo

Webcam

0.3 MP/ 1.3 MP Webcam avec microphone (en option)

Alimentation

Adaptateur CA/CC de 65 Watt avec PFC actif - Entrée : 100-240V, 50-60Hz, 1.5A Sortie: 19V 3.42A

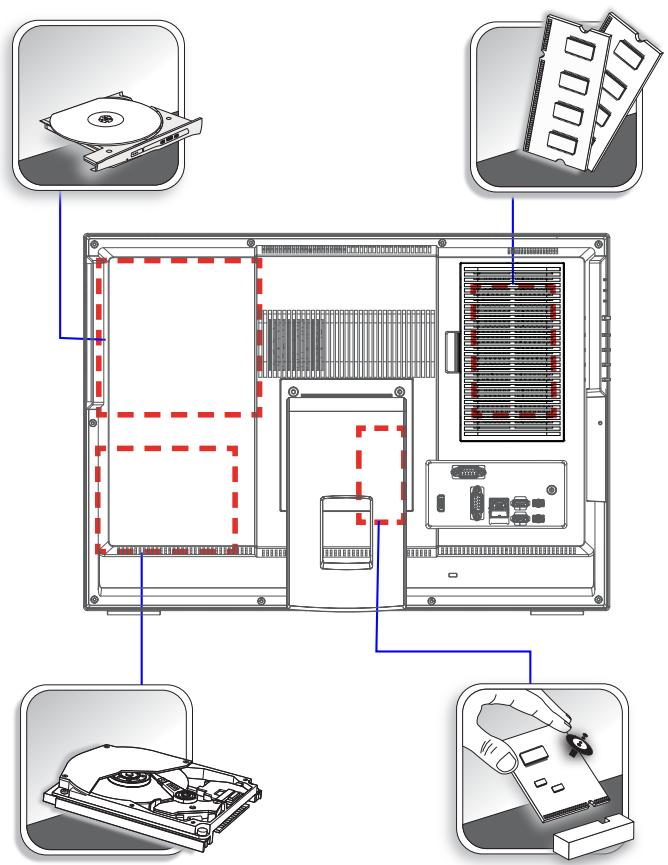

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

Conseils en matière de sécurité et de comportement

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de avoir un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit).
8. Le PC AIO est un appareil électrique. Veuillez le traiter avec soin afin d'éviter tout risque de blessure.

Placer votre PC AIO

1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau.
2. Tirez sur le pied pour l’ouvrir et inclinez le moniteur. Pour stabiliser le système, veuillez vous assurer que le pied est bien tiré jusqu’à ce que le repère sur la charnière s’aligne avec l’arrière du système. Un bon positionnement contribue à réduire votre fatigue oculaire et musculaire.

Connexion de l'alimentation

1. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC.
2. Branchez l'extrémité CC de l'adaptateur sur le PC AIO.
3. Branchez l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Allumer le PC AIO

Appuyez sur le bouton d'alimentation de façon à démarrer votre ordinateur.

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la création d'un disque de secours, la connexion réseau etc.

Important

• Il est vivement recommandé de créer un disque de récupération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents.
• Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre Hetis H61 Série. L'installation compte du démarrage vous prendra environ 30 minutes.

1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement.
2. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement.
3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous voulez. Cliquez sur [Next] (Suivant) pour poursuivre. Cliquez sur [Next] (Suivant) pour poursuivre.
4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre.
5. Définissez un mot de passe de façon à protéger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre.
6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer.
7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour "Help protect your computer and improve Windows automatically" (Aider à protéger votre ordinateur et à améliorer Windows automatiquement).
8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre.
9. Veuillez désigner dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard.
10. (En option) Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non protégé) et cliquez [Next] (Suivant) pour continuer sans activer le logiciel antivirus.
11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer.
12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer.
13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer votre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien!

Création du disque de récapération du système

Pour la première utilisation, il est vivement recommandé de créer un disque de récapération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

1. Double-cliquez sur l'icône "BurnRecovery" sur le bureau pour lancer l'outil de création de disque de récépération. Veuillez notez qu'il faudra peut-être du temps au système d'exploitation pour préparer les fichiers de récépération.

1. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récovery.

1. Sélectionnez [Create and burn a recovery disc] (Créer et graver un disque de récapération) puis cliquez sur [Next] (Suivant) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour accéder aux options avancées.

1. L'image de disque de récapération apparait. Il faut un peu de temps pour mener le processus à bien.

1. Suivez les instructions à l’écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l’unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

1. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

1. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créer tous les disques de récapération.

1. Tous les disques de récapération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

1. Cochez la case suivante si vous pouvez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récapération.

Calibration d'écran tactile (seulement pour le mode de simple clic)

Wind Top Séries PC AIO possède la fonction d'écran tactile. Si le curseur de souris ne suit pas le déplacement, vous pouvez utiliser l'outil IdeaCom TSC installé dans le système pour ajuster la précision d'écran tactile. Veuillez suivre les étapes suivantes pour le préparer.

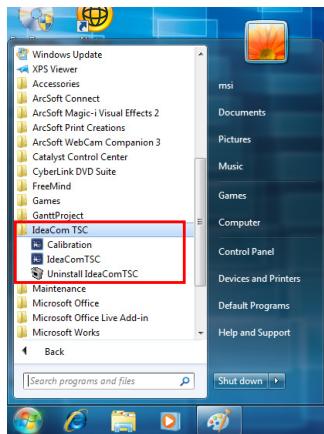

1. Trouvez l'outil IdeaCom TSC dans [Start] (Démarrer) > [All Programs] (Tous les programmes) > [IdeaCom TSC].

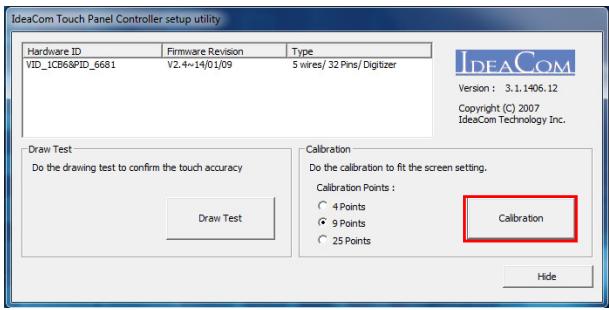

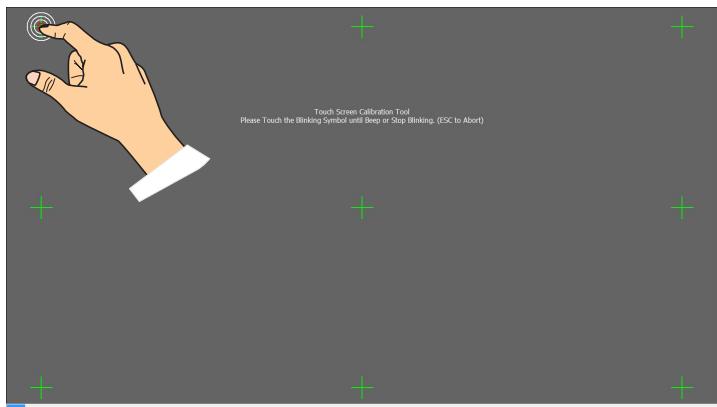

1. Cliquez [Calibration] pour faire apparaître la calibration de 9 points par défaut. Suivez les instructions sur l'écran pour établir l'écran tactile.

1. Au niveau des paramètres avancés, cliquez [IdeaCom TSC] pour lancer l'utilité de réglage. Trois modes de calibration sont fournis : 4 points, 9 points, et 25 points. Nous vous suggérons de choisir le 9 points pour ajuster l'écran tactile. Si vous désirez une meilleure précision, prenez 25 points alors. Cliquez [Calibration] afin de continuer et suivez les instructions sur l'écran pour établir l'écran tactile.

Important

• Ne touchez pas l'écran directement avec un objet d'angle vif.
• Les spécifications du produit actuel peuvent varier selon les pays.

Connexions réseau sous windows

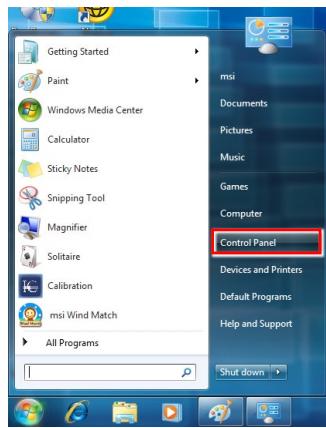

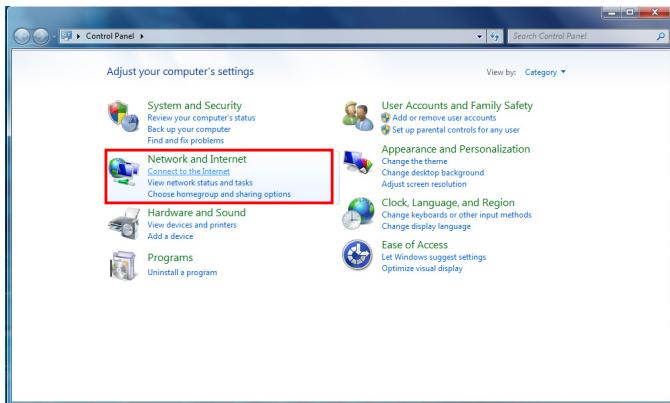

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d’une connexion DSL ou cable nécessitant un nom d’utilisateur et un mot de passe.

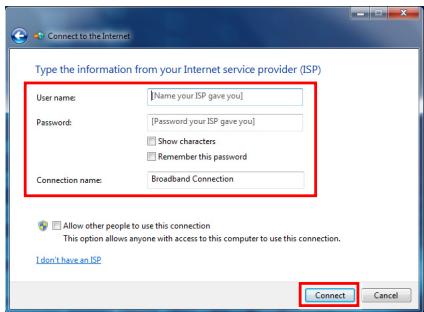

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LAN.

Configuration LAN sans fil

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

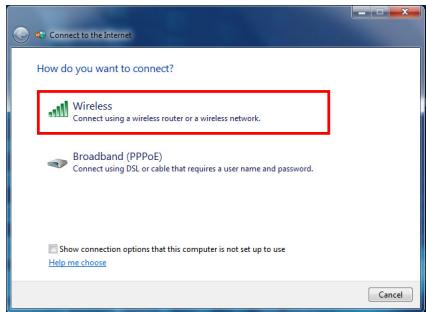

1. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un réseau sans fil ou d'un réseau sans fil.

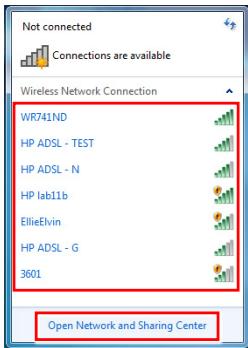

1. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion.

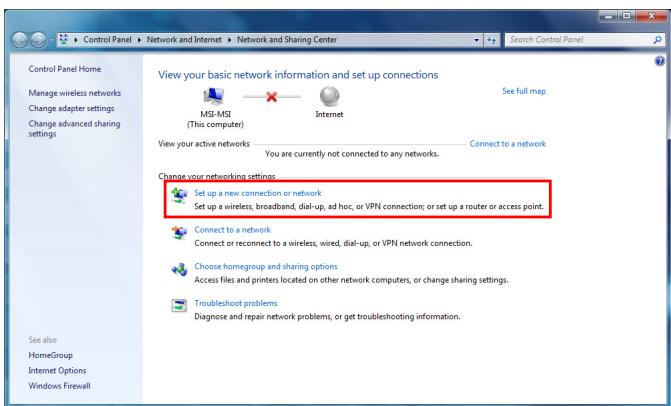

1. Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

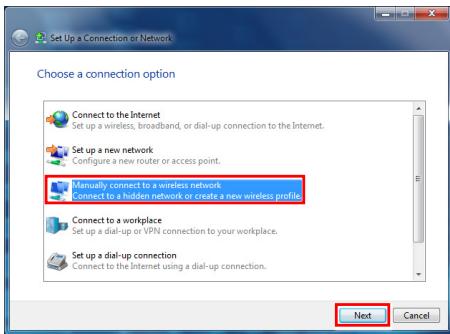

1. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

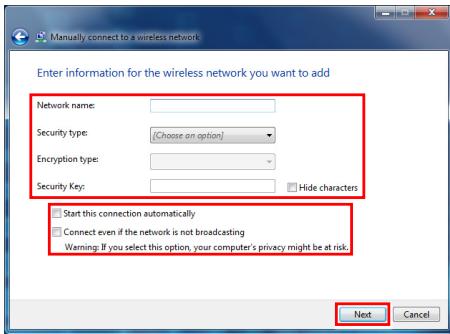

1. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

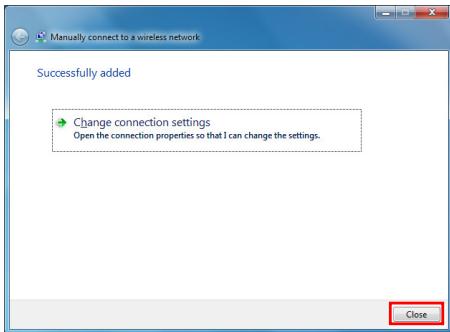

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité de l’utilisateur.

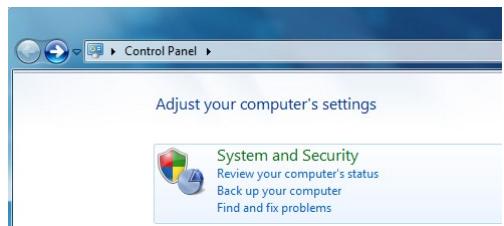

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

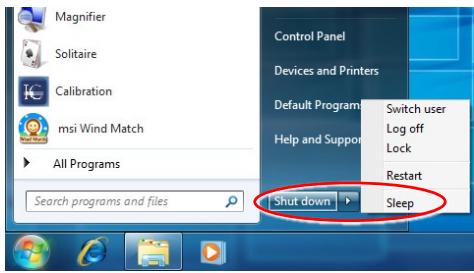

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de : gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se comporter de la manière suivante lorsque le système fonctionne sur courant alternatif :

Eteindre l'écran après 15 minutes Mettre en mode Veille après 30 minutes

>Réveiller le système

L'ordinateur doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, Réseau (Réveil LAN), souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. - Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour : gérer la consommation d'énergie de votre PC. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Important

La fonction de récapération du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de la fonction de réinitialisation du système peut être motivée par les raisons suivantes :

Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement. Lorsque vous pouvez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapacitation du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer libre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapcérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapcer votre système avec la partition de récapération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Sélectionnez [MSI Recovery Manager] (Gestionnaire de récupération MSI) pour lancer la Fonction de récupération du système, ou bien Sélectionnez [EXIT] (QUITTER) pour redémarrer le système.

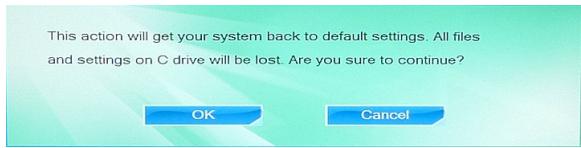

1. La fonction de récapération du système redonne à votre système ses paramètres par défaut. Cliquez sur [OK] pour confirmer.

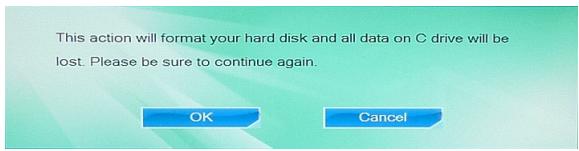

1. Cliquez sur [OK] pour reconfrimer et pour lancer la fonction de récapétation du système. Sinon, cliquez sur [Cancel] (Annuler) pour arrêter.

1. La fonction de récapitulation du système s'exécute.

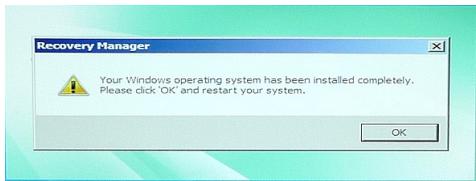

1. Le message suivant indique que la récupération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

Récupérer le système avec le disque de récupération

Si la reprise touche F3 ne fonctionne pas, essayez de récupérer votre système avec les disquettes de récupération que vous avez préalablement créées.

Suivez les instructions ci-dessous pour continuer :

1. Insérez la disquette de récupération dans le lecteur de disque optique et redémarrez le système.
2. Appuyez sur la touche de raccourci F11 au clavier lorsque l'image suivante s'affiche.

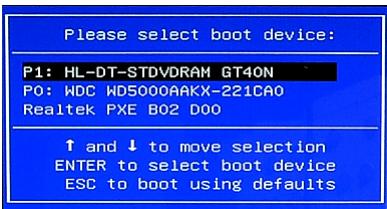

1. Sélectionnez le périphérique [CD/DVD] en tant que périphérique de démarrage et appuyez sur [Entrée] pour confirmer la sélection.

Appuyez sur n'importe quelle touche pour confirmer la sélection lorsque le message suivant s'affiche.

1. Le système d'exploitation Windows commence à charger les fichiers.

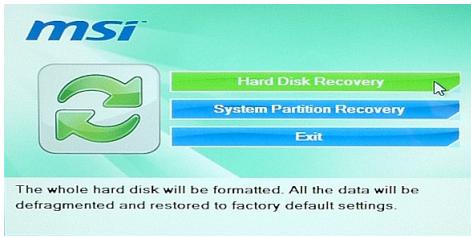

1. Le menu de récupération du système s'affiche. [Hard Disk Recovery] (Récupération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récupération du disque dur) seulement lorsque votre disque dur est infecté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

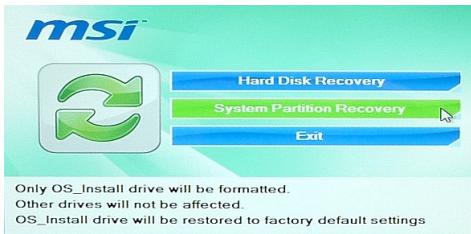

[System Partition Recovery] (Réception de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de sélectionner [System Partition Recovery] (Réception de la partition système) pour restaurer le système.

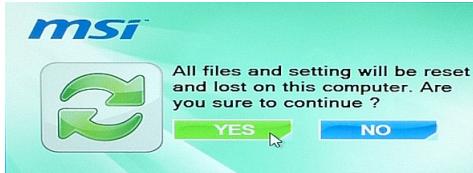

1. La récupération du système formate la partition de disque dur. Assurez-vous que les données importantes ont été sauvegardées. Cliquez sur [YES] (OUI) pour continuer; cliquez sur [NO] (NON) pour arrêter la récupération du système.

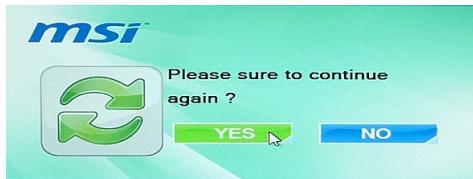

Cliquez sur [YES] (OUI) pour reconfirmer; cliquez sur [NO] (NON) pour arrêter la récapération du système.

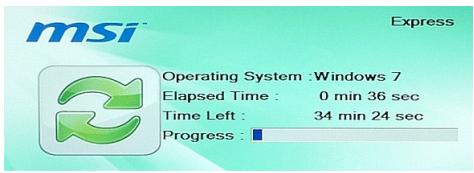

1. N'eteignez PAS le système pendant l'exécution de la fonction de récapération du système, sous peine de provoquer des dégâts inconnus au système.

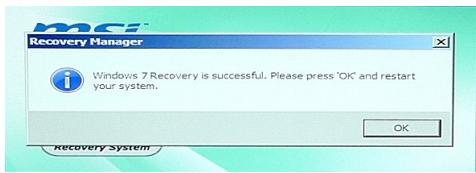

1. Le message suivant indique que la récapération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récapération est interrompu ou échoué, veuillez répéter les procédures de récapération depuis le début.
