Intitulé	Détails
Type de produit	PC tout-en-un
Écran	21,5 pouces, résolution Full HD (1920 x 1080)
Processeur	Intel Pentium Dual-Core
RAM	4 Go DDR3
Stockage	500 Go HDD
Système d'exploitation	Windows 8
Carte graphique	Intel HD Graphics
Connectivité	Wi-Fi, Ethernet, Bluetooth
Ports	USB 2.0, USB 3.0, HDMI, sortie audio
Dimensions approximatives	51,8 x 38,4 x 17,2 cm
Poids	6,5 kg
Alimentation électrique	Adaptateur secteur, 65W
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Respecter les consignes d'utilisation, éviter l'exposition à l'humidité
Compatibilités	Compatible avec la plupart des périphériques USB et HDMI

FOIRE AUX QUESTIONS - WIND TOP AE2282G-024EU MSI

Comment allumer le MSI WIND TOP AE2282G-024EU ?

Appuyez sur le bouton d'alimentation situé sur le côté ou à l'arrière de l'appareil.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que la prise fonctionne. Si l'écran reste noir, essayez de redémarrer l'appareil.

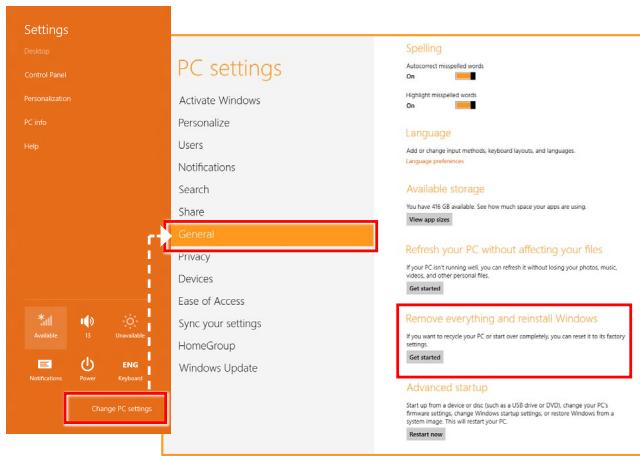

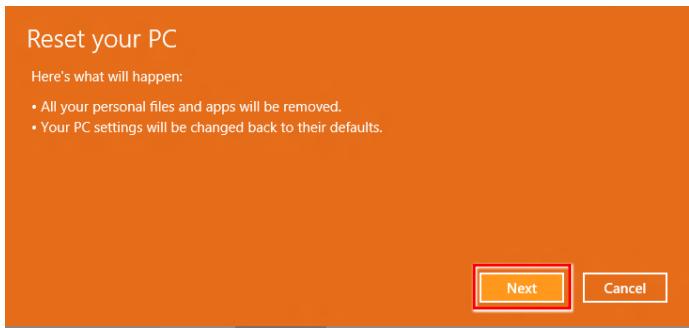

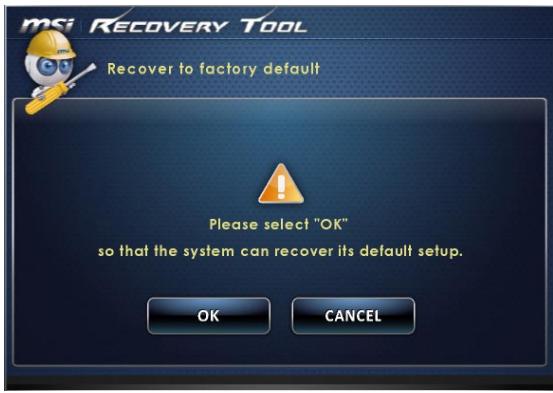

Comment réinitialiser le MSI WIND TOP AE2282G-024EU ?

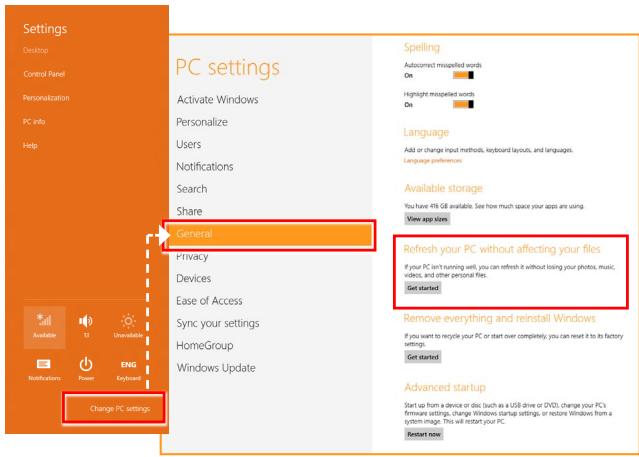

Pour réinitialiser l'appareil, allez dans les 'Paramètres', puis 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Suivez les instructions pour réinitialiser l'ordinateur.

Comment augmenter la mémoire vive (RAM) ?

Pour augmenter la RAM, vous devez ouvrir le panneau arrière de l'appareil et installer des barrettes de RAM compatibles. Consultez le manuel pour les spécifications exactes.

Que faire si l'ordinateur est lent ?

Vérifiez les programmes en cours d'exécution et fermez ceux qui ne sont pas nécessaires. Vous pouvez également effectuer un nettoyage de disque et désinstaller les applications inutiles.

Comment connecter un périphérique USB ?

Insérez simplement le périphérique USB dans l'un des ports USB disponibles situés sur le côté de l'appareil.

Comment mettre à jour le système d'exploitation ?

Allez dans 'Paramètres', puis 'Mise à jour et sécurité', et cliquez sur 'Vérifier les mises à jour' pour installer les dernières mises à jour disponibles.

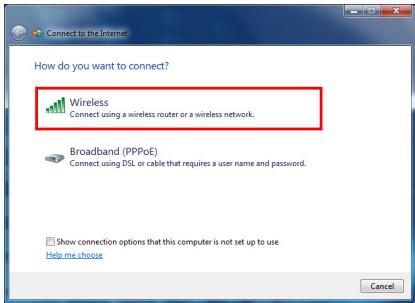

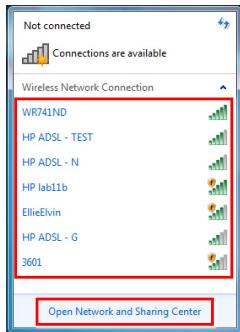

Comment résoudre les problèmes de connexion Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur l'appareil et que vous êtes à portée du routeur. Redémarrez le routeur et l'ordinateur si nécessaire.

Comment faire une capture d'écran ?

Appuyez sur la touche 'Impr. écran' pour capturer l'écran entier ou 'Alt + Impr. écran' pour capturer la fenêtre active. Vous pouvez coller l'image dans un logiciel de traitement d'image.

Comment contacter le support technique de MSI ?

Vous pouvez contacter le support technique de MSI via leur site web officiel, où vous trouverez des informations de contact et des options de support.

MODE D'EMPLOI WIND TOP AE2282G-024EU MSI

MS-AC7B/ AC7C Système

Table des matières

Remarque concernant les droits d'auteur. 3i Marque de commerce. iii Révisions. iii Mise à niveau et garantie iv Achat des éléments remplaçables iv Support technique iv Fonctions du produit écologique iv Politique environnementale. v Information des substances chimiques. Information de batterie. Instructions de sécurité vi Conformité CE. VIII Déclaration FCC-B sur les interférences de radiofréquence VIII Déclaration WEEE ix

1. Vue d'ensemble 1-1

Contenu. 1-2 Vue d'ensemble du système 1-3 Spécifications du système 1-9 Remplacement des composants et mises à niveau 1-11

2. Pour commencer 2-1

Conseils en matière de sécurité et de comportement 2-2 Installation du matériel 2-3

3. Fonctionnement du système (Windows 7).... 3-1

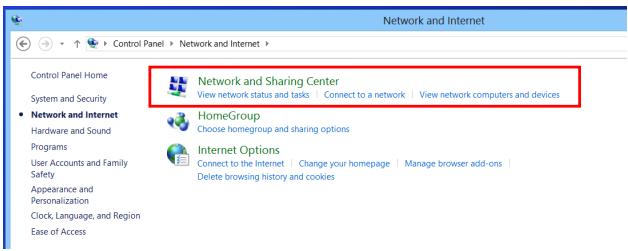

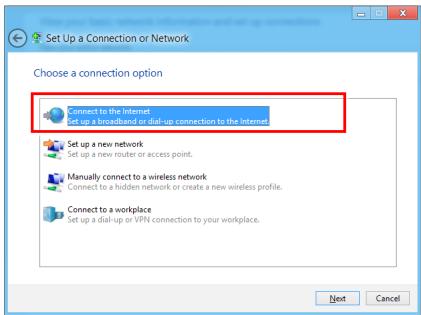

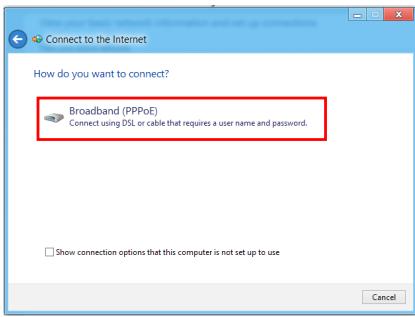

Première installation et démarrage du système 3-2 Connexions réseau sous Windows 3-3 THX TruStudio PRO (en option) 3-8 OSD (On-Screen Display: Menu à l'écran) 3-11 Gestion de l'alimentation 3-14 Outil de récupération du système 3-16

4. Fonctionnement du système (Windows 8).... 4-1

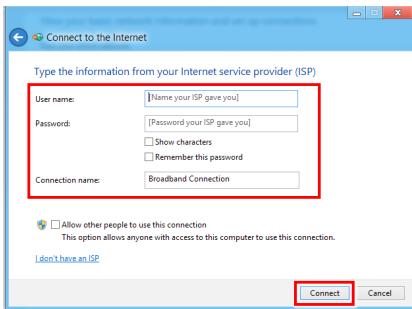

Première installation et démarrage du système 4-2 Connexions réseau sous Windows 4-3 THX TruStudio PRO (en option) 4-9 OSD (On-Screen Display: Menus à l'écran) 4-12 Gestion de l'alimentation 4-15 Création du disque de récupération du système 4-17 Récupération du système 4-22

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI est une marque déposée de Micro-Star Int'l Co., Ltd. Intel est une marque déposée d'Intel Corporation. Windows est une marque déposée de Microsoft Corporation. Realtek est une marque déposée de Realtek Semiconductor Corporation. THX et THX TruStudio PRO sont des marques de commerce de THX Ltd. susceptibles d'avoir été déposées dans certaines juridictions. Tous droits réservés.

Révision

Révision

Date

V1.0

2012/ 09

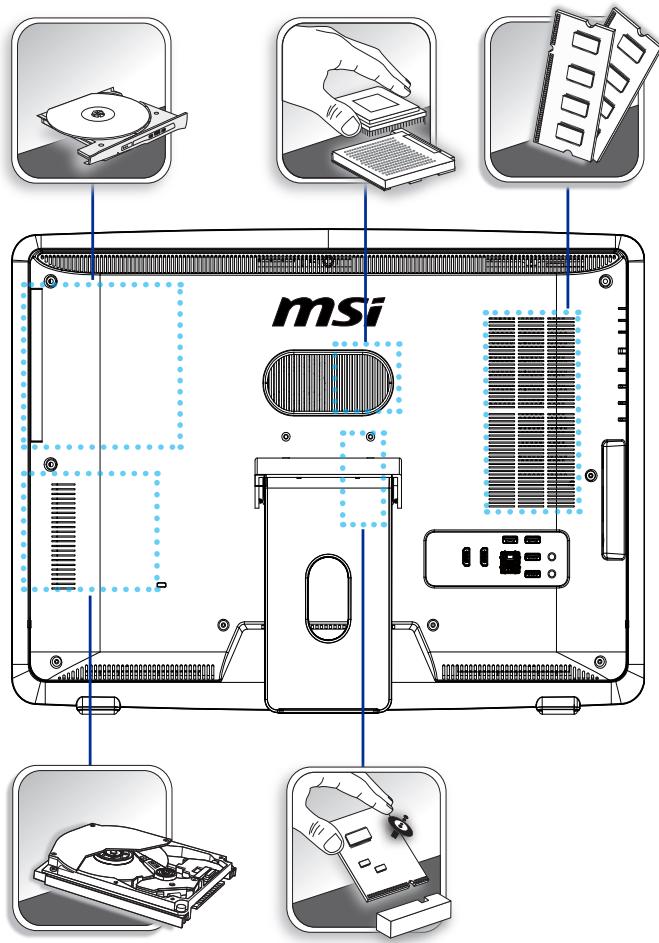

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces replacables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://support.msi.com/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d'autres informations sur http://www.msi.com/service/download/ Prenez contact avec nos techniciens sur http://support.msi.com/

Fonctions du produit écologique

La consommation d'énergie réduite pendant l'utilisation en veille. L'utilisation limitée des matières nuisibles à l'environnement et à la santé. Facile à décomposer et à recycler. L'utilisation réduite de ressources naturelles par l'encouragement de recyclage. La durée de vie prolongée par la mise à niveau. La production de gaspillage solide réduite via la politique de récupération.

Politique environnementale

Le produit a été conçu pour être recyclé sur des pièces et qu'il ne faut pas le jeter. L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés. Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d'informations sur le recyclage. L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'informations sur le correct Destruction, Reprise, Recyclage, et Désassemblage des produits MSI.

Information des substances chimiques

En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à :

Information de batterie

Unione:

Piles, batteries et accumulateurs ne doivent pas être éliminés comme des déchets domestiques non triés. Veuillez utiliser le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementations locales.

Taiwan :

Pour l'environnement, les batteries usagées doivent être ramassées séparément pour le recyclage ou la disposition spéciale.

California, USA :

Les batteries piles bouton peuvent contenir des matériaux perchlorates et nécessitent une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'informations, veuillez vous référer à :

Danger d'explosion si la batterie est replacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées.

Conservez le mode d'emploi livre dans l'emballage pour référence future.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'installer.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V, avant de brancher l'équipement au secteur. Ne désactivez pas la borne terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60°C (140°F) ou inférieure à 0°C (32°F), vous risqueriez sinon d'endommager l'équipement.

NOTA : La température maximum d'opération est de 35°C

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le symtoniseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code Électrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du câble Coaxial.

L'équipement doit se couvrir à distance de forts champs magnétiques ou électriques.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abimé. L'appareil présente des signes apparents de fracture.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration fcc-b sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil

est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières. Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous:

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. - Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR La NOTICE d'installation avant de raccorder au RESEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interference, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Déclaration WEEE

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, entrée en effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie.

Ce système est un design intégré ; elle a une apparence stylée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comportement domestique. Avec l'écran tactile, capacité merveilleuse d'audio/video, et l'interface intuitive d'utilisateur, il joint la technologie à la vie et rend l'ordinateur plus facile et plus intéressant — convenable pour toute la famille.

Contenu

Série Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Balayette pour nettoyer l'affichage LCD

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si l'un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

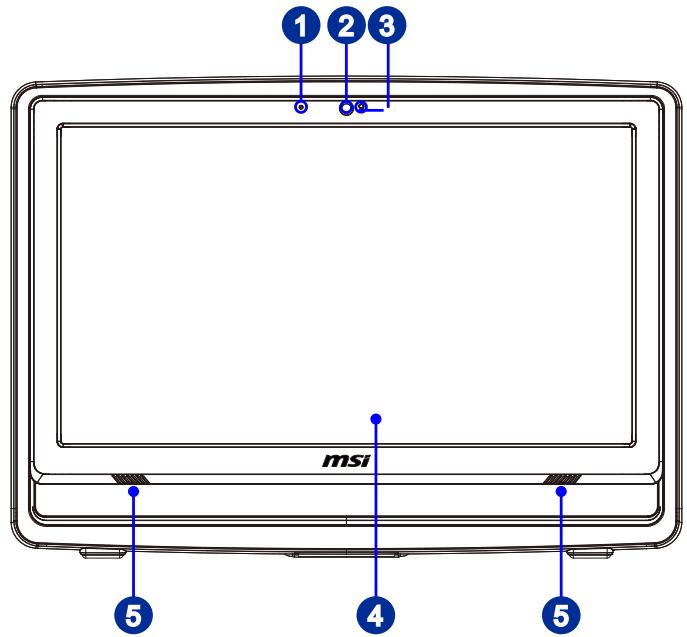

Microphone

Le microphone intégré peut être utilisé lors de vos discussions en ligne.

Webcam

La webcam intégrée avec microphone sert à prendre des photos, enregistrer des vidéos, tenir des vidéoconférences ou exécuter toute autre application interactive.

Indicateur LED (en option)

L'indicateur LED indique le filmage. Il s'allume lorsque le périphérique est en train de filmer une vidéo et s'éteint lorsqu'il ne le fait pas.

4 Affichage LCD

Ecran TFT LCD de 21.5-pouce, résolution optimale de 1920 X 1080 pixels et type large de proportion standard 16:9.

5 Haut-parleur stéreo reproduction

Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo et fonction Hi-Fi prise en charge.

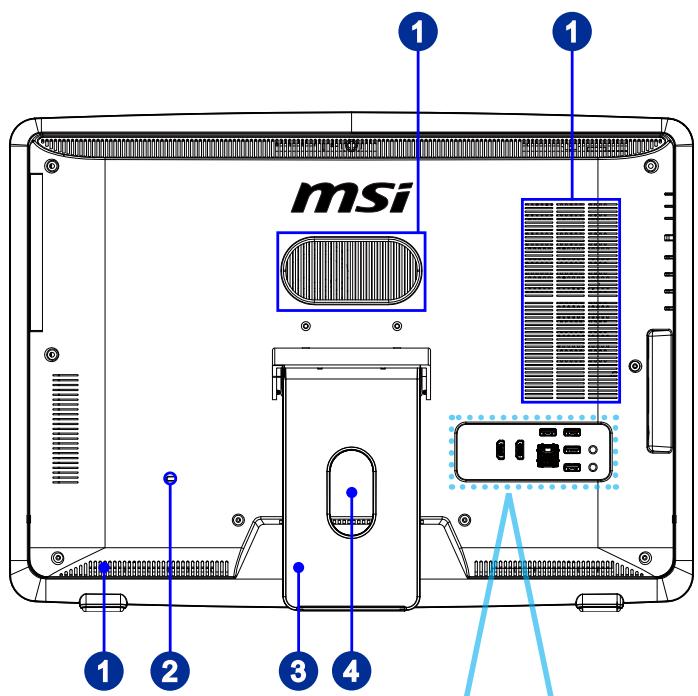

Vue arrirè

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Ventilateur

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Port de verrouillage kensington

Ce PC AIO est doté d'un port de verrouillage Kensington, qui permet à l'utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périphérique PIN mécanique relié à un câble métallique caoutchouté. L'extrémité du câble dispose d'une petite boucle permettant d'enrouler l'ensemble du câble autour d'un objet fixé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place.

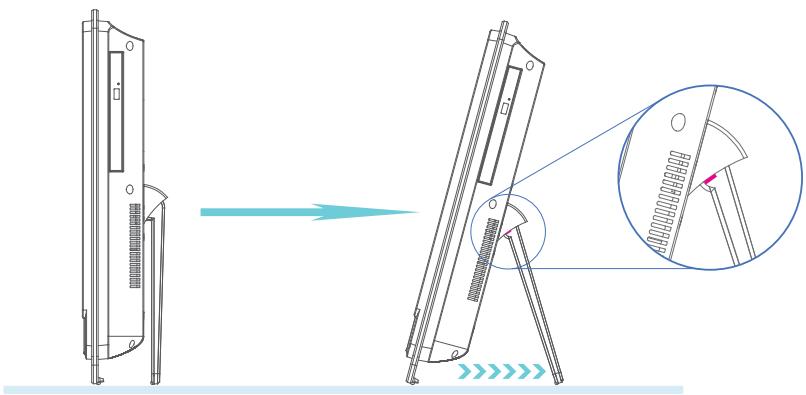

Utilisez ce socle pour placer votre système sur surface.

Trou pour le passage des câbles

Passez les câbles dans le trou prévu pour leur passage de façon à ne pas les emmêler lorsque vous branchez les appareils.

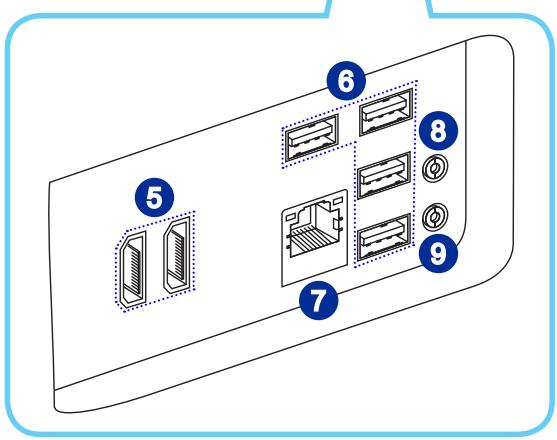

Port hdmi-in (en option)

Le High-Definition Multimedia Interface (HDMI) est une interface audio/vidéo tout numérique capable de transmettre des flux non compressés. Le HDMI supporte tous les formats de télévision, et les vidéos standard, enrichie ou haute définition, plus l'audio numérique multi-canal, sur un câble unique.

Avec la Technologie MSI Instant Display, quand vous connectez l'alimentation au PC AIO, le moniteur entre en mode "stand by" automatiquement, sans appuyer sur le bouton d'alimentation. Lorsque le périphérique est connecté au port HDMI-in, le moniteur s'allume immédiatement. Vous pouvez aussi commuter les modes par le bouton d'alimentation moniteur / modes sur le panneau à côté si vous avez déjà activé votre PC AIO. Cette technologie vous permet d'économiser plus d'énergie pour votre système.

Port hdmi-out (en option) HDMI

Le High-Definition Multimedia Interface (HDMI) est une interface audio/video tout numérique capable de transmettre des flux non compressés. Le HDMI supporte tous les formats de télévision, et les vidéos standard, enrichie ou haute définition, plus l'audio numérique multi-canal, sur un câble unique.

• Veuillez vous référer à l’icône imprimée sur le chassis pour la position exacte du port HDMI-In et le port HDMI-Out.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte jusqu'à 480Mbit/s (Haute-vitesse) pour transférer les données.

Prise rj-45 LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED d' état	Condition
Gaugue	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
		Allumée	Un débit de 100 Mo/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mo/sec est不排除né.

Prise microphone

Ce connecteur est fourni pour un microphone.

Prise ligne-out

Ce connecteur est fourni pour un casque ou un haut-parleur.

Important

Nous vous suggérons de connecter les périphériques de haute vitesse aux ports USB 3.0 et ceux qui sont moins vite, tels que la souris ou le clavier aux ports USB 2.0 sur le panneau arrière.

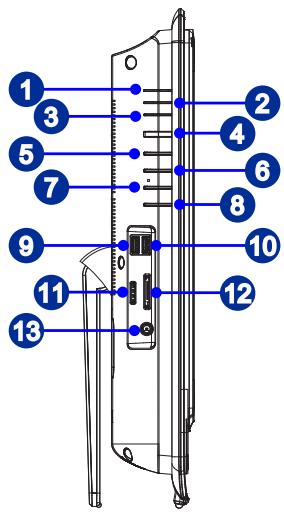

Alimentation système LED

Le voyant LED d'alimentation s'allume lorsque le système est allumé, et s'éteint lors-que le système est mis hors tension. En termes d'économie d'énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s'éteint en mode S4 (Suspension au Disk).

Alimentation du moniteur LED

Le voyant LED d'alimentation s'allume lorsque le moniteur est allumé, et s'éteint lorsque le moniteur est mis hors tension.

LED du lecteur de disque dur

L'indicateur montre le statut d'activité du lecteur de disque dur. Il s'allume lors d'accès aux données dans le lecteur et reste éteint si aucune activité n'est détectée.

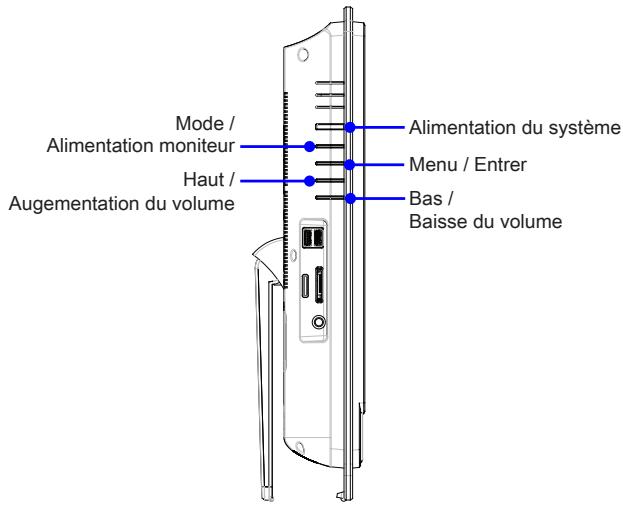

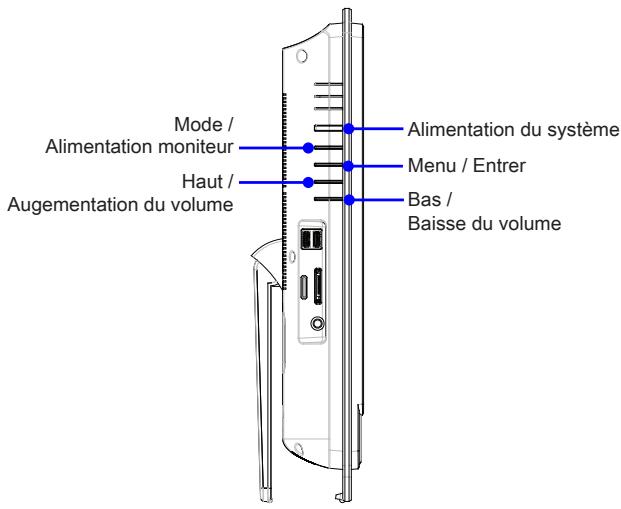

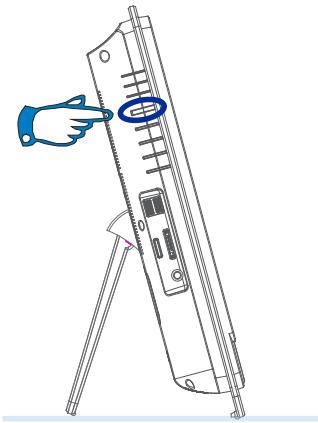

Bouton d'alimentation système

Appuyez sur le bouton d'alimentation pour allumer ou éteindre le système.

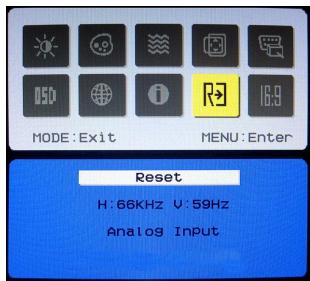

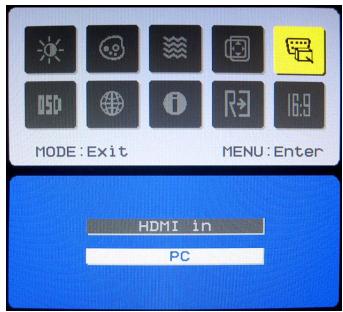

Bouton d'alimentation/mode du moniteur

Ce bouton fonctionne comme bouton d'alimentation du moniteur et comme interrupteur d'entrée de signal entre le PC et HDMI.

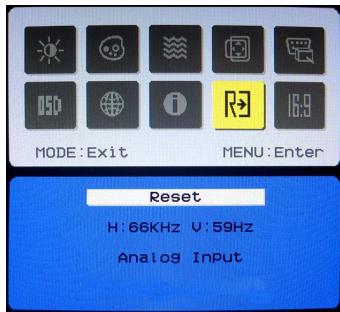

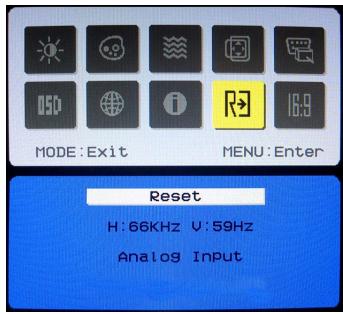

Bouton menu / entrer

Appuyez sur ce bouton pour voir le menu OSD ou entrer dans le sous-menu.

Bouton haut / augmentation du volume

En mode Menu, ce bouton indique le mouvement du curseur ou le choix manuel OSD sur la valeur croissante. Hors mode Menu, il fonctionne comme bouton d'augmentation de volume.

Bouton bas / baisse du volume

En mode Menu, ce bouton indique le mouvement du curseur ou le choix manuel OSD sur la valeur descendante. Hors mode Menu, il fonctionne comme bouton de baisse de volume.

Port USB 3.0 (en option)

Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse.

Port USB 3.0 (avec la MSI super charger technologie) (en option)

Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5Gbit/s (Super-Vitesse).

Avec la MSI Super Charger Technologie, non seulement il fonctionne comme un port USB 3.0 normal, mais cela peut aussi aux utilisateurs de charger les périphériques USB même lorsque le système est hors tension. Il n'est plus nécessaire d'allumer le système jusqu'à pour charger les périphériques USB. Même rien, il réduit le temps de recharge jusqu'à 40%, ce qui fait la vie plus efficace que jamais.

Emplacement de lecteur de cartes b-cas (en option pour seul isdb-t/s japonais)

L'emplacement est pour la carte B-CAS (Broadcast Satellite Conditional Access System).

Lecteur de cartes

Le lecteur de cartes intégrés supporte plusieurs types de carte de mémoire.

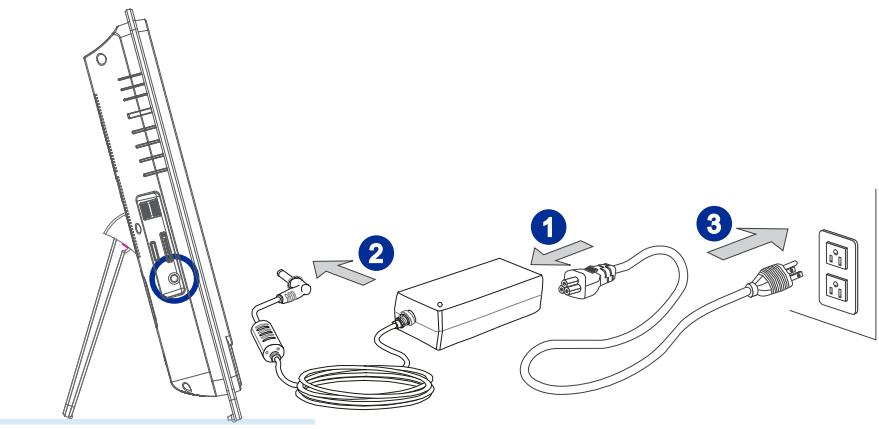

Prise d'alimentation

L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimente le PC. Afin d'éviter tout dommage au PC, utilisez toujours l'adaptateur électrique fourni.

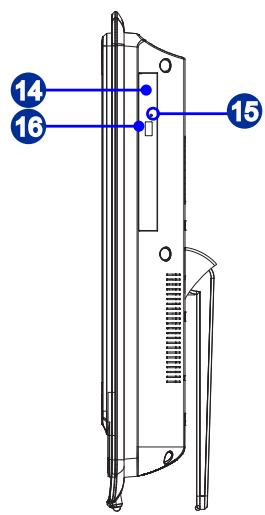

Lecteur de disque optique

Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option).

Trou d'éjection

Insérez un objet fin et droit (tel qu'une épingle papier) dans le trou d'éjection pour ouvrir le lecteur de disque optique manuellement si le bouton d'éjection ne marche pas.

Bouton d'éjection

Appuyez sur ce bouton d'éjection pour ouvrir le lecteur de disque optique.

Professeurs

Option 1:

• Intel® Ivy Bridge séries de processeurs dans le paquet LGA1155
• TDP Max 65W

Option 2:

• Intel® 3ème Gén Core™ i séries processeurs dans le paquet LGA1155
• TDP Max 65W

Jeux de puces

Puces Intel® H61

Mémoire

2 emplacements DDR3 SO-DIMM Supporte au maximum 8GB

Bluetooth : supporté en option par le module Bluetooth intégré LAN sans fil : supporté en option par le module Mini PCI-E WLAN LAN filaire : supporté par Realtek® RTL8111E Gigabit Ethernet contrôleur

Audio

HDA Codec par Realtek® ALC887 Conformes aux spécifications Azalia 1.0

Affichage

Ecran 21.5 pouce HD plein avec LED lumière arrêt

• Une résolution optimale de 1920 x 1080 pixels
• Écran large proportion standard 16:9

Entrée/sortie arrière

1 prise LAN 1 prise ligne-out 1 prise microphone 4 ports USB 2.0 1 port HDMI-in (en option) 1 port HDMI-out (en option)

Entrée/sortie de côte

1 prises d'alimentation 2 ports USB 3.0 (en option) 1 emplacement de lecteur de cartes B-CAS (en option pour seul ISDB-T/S japonais)

Stockage

Lecteur de disque dur : 3.5", SATAI - Lecteur de disque optique : Slim DVD Super Multi (Blu-ray est en option) Lecteur de cartes : 3-en-1 SD/ MS/ MMC

Haut-parleur stéréo

2 haut-parleurs stéreo

Webcam

Support webcam avec microphone

Alimentation

Option 1:

• Adaptateur CA/CC de 90 Watt avec PFC actif
• Entrée : 100-240V, 1.5A, 50-60Hz Sortie : 19V 4.74A

Option 2:

• Adaptateur CA/CC de 120 Watt avec PFC actif
• Entrée : 100-240V, 2.0A, 50-60Hz
• 19V - 6.32A

Option 3:

• Adaptateur CA/CC de 150 Watt avec PFC actif
• Entrée : 100-240V, 2.0A, 50-60Hz Sortie : 19V 7.9A

Option 4:

• Adaptateur CA/CC de 180 Watt avec PFC actif
• Entrée : 100-240V, 2.25A, 50-60Hz Sortie : 19.5V 9.2A

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement. or replace service.

Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

Conseils en matière de sécurité et de comportement

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de disposer d'un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale.
7. N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit).
8. Le PC AIO est un appareil électrique. Veuillez la traiter avec soin afin d'éviter tout risque de blessure.

Placer votre PC AIO

1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau.
2. Tirez sur le pied pour l'ouvrir et inclinez le moniteur. Pour stabiliser le système, veuillez vous assurer que le pied est bien tiré jusqu'à ce que le repère sur la charnière s'aligne avec l'arrière du système. Un bon positionnement contribue à réduire votre fatigue oculaire et musculaire.

Connexion de l'alimentation

1. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC.
2. Branchez l'extrémité CC de l'adaptateur sur le PC AIO.
3. Branchez l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Allumer le PC AIO

Appuyez sur le bouton d'alimentation de façon à démarrer votre ordinateur.

Fonctionnement du système (windows 7)

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation compte du démarrage vous prendra environ 30 minutes.

1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement.
2. Sélectionnez la langue du système d'exploitation et cliquez sur [Next] (Suivant) pour continuer.
3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous pouze. Cliquez sur [Next] (Suivant) pour poursuivre. Cliquez sur [Next] (Suivant) pour poursuivre.
4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre.
5. Définissez un mot de passe de façon à protégerr votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre.
6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer.
7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour “Help protect your computer and improve Windows automatically” (Aider à protéger votre ordinateur et à améliorer Windows automatiquement).
8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre.
9. Veuillez sélectionner dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard.
10. (En option) Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [Stay Unprotected] (Rester non protégé) et cliquez [Next] (Suivant) pour continuer sans activer le logiciel antivirus.
11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer.
12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer.
13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer votre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien!

Connexions réseau sous windows

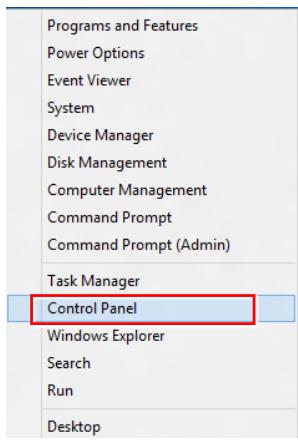

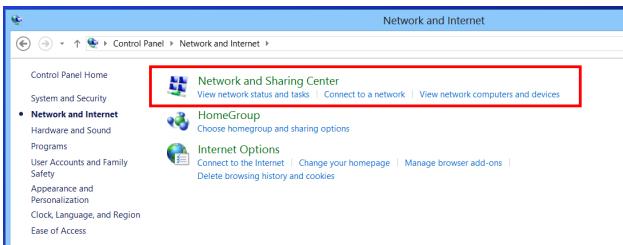

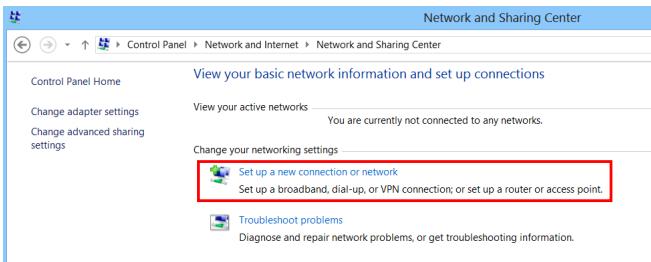

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d’une connexion DSL ou cable nécessitant un nom d’utilisateur et un mot de passe.

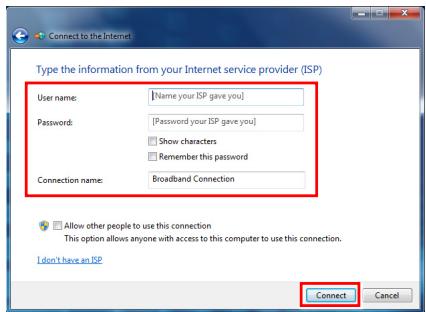

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LAN.

Configuration LAN sans fil

1. Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Wireless] (Sans fil) pour vous connecter par le biais d'un routeur sans fil ou d'un réseau sans fil.

1. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion.

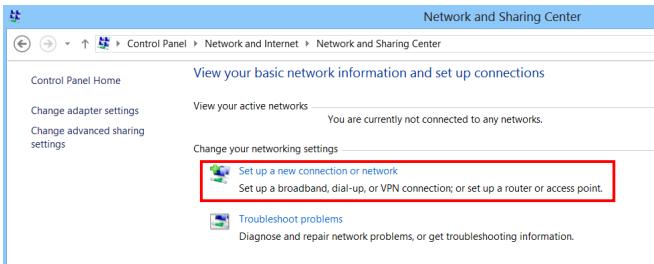

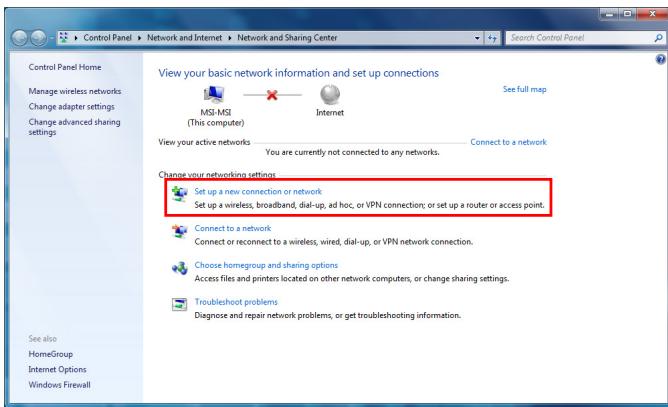

1. Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage).

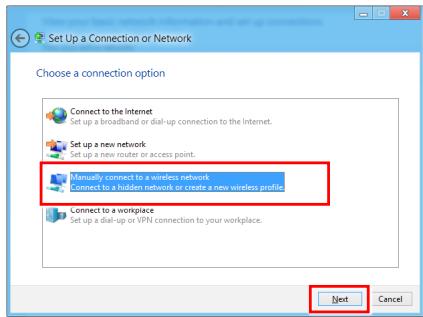

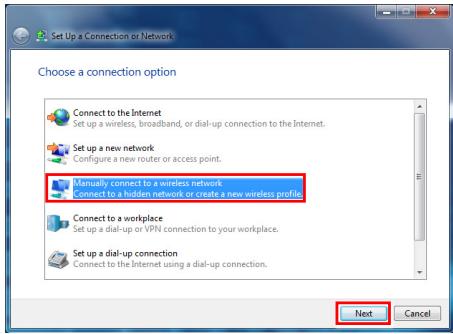

1. Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

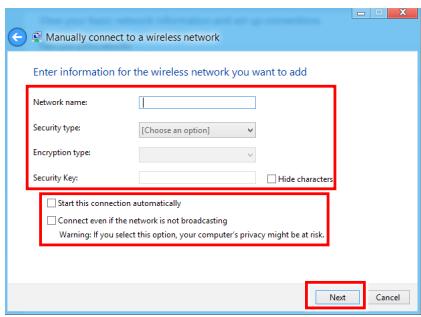

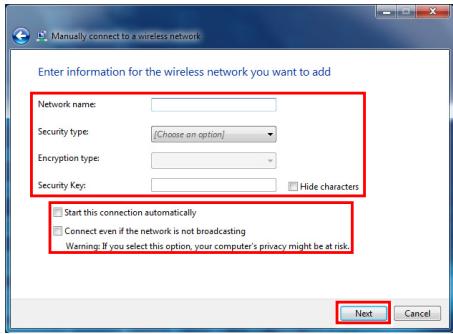

1. Entrez les informations pour le réseau sans fil que vous voulez ajouter et cliquez sur [Next] (Suivant) pour continuer.

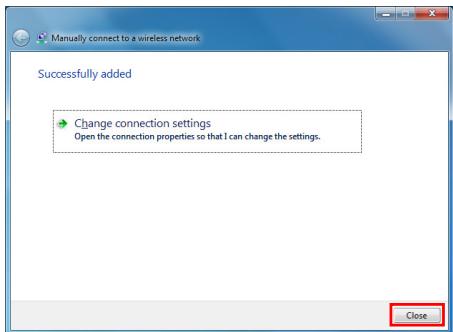

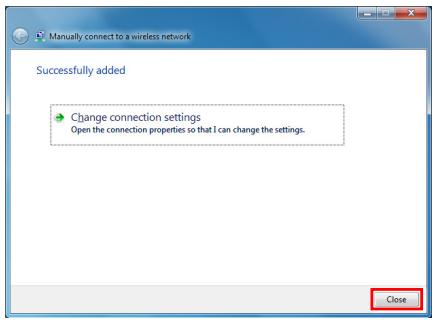

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

THX trustudio PRO (en option)

THX TruStudio PRO a été spécialement conçu pour vous apporter sur le PC la même qualité audio de niveau supérieur que celle apportée dans les concerts, au cinéma ou dans les studios d'enregistrement. THX TruStudio utilise les toutes dernières technologies innovantes qui permettent d'obtenir

une qualité audio optimale pour la musique, les films ou les jeux, en reproduisant fidèlement la source et les intentions de l'artiste qui a créé la musique.

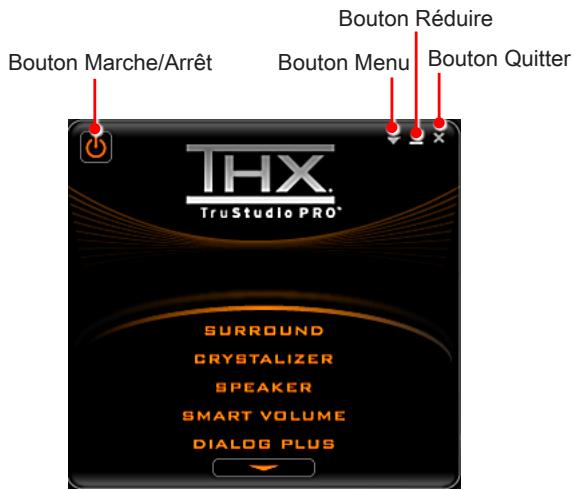

> Utilisation de THX TruStudio PRO

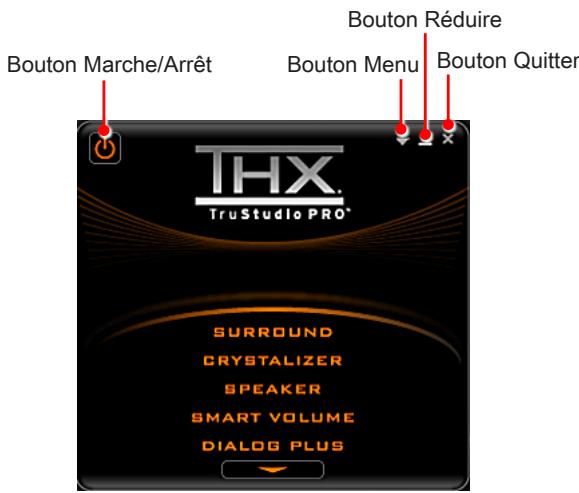

1. Pour lancer THX TruStudio PRO, ouvre son panneau de commande à partir de Démarrer -> Programmes -> Creative -> THX TruStudio PRO ou en double-cliquant sur l'icône THX dans la barre d'état du système.

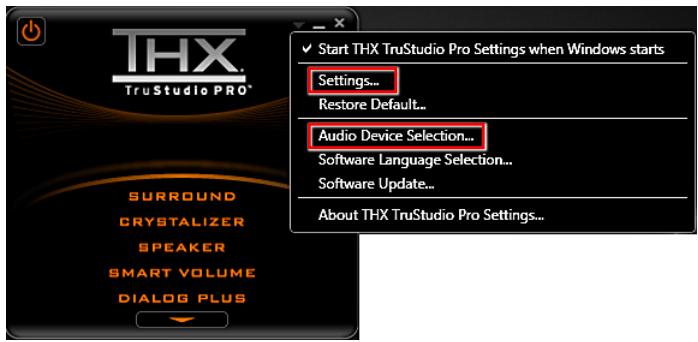

1. Cliquez sur le bouton Menu. Accédez à Settings (Paramètres) et à Audio Device Selection (Sélection de périphérique audio) pour sélectionner et configurer la source audio voulue pour le traitement du son.

1. Choisissez l'effet audio dont vous avez besoin et ajustez les valeurs en fonction de vos préférences. THX TruStudio PRO va Traiter les signaux audio spécifiés pour vous apporter des performances audio optimales.

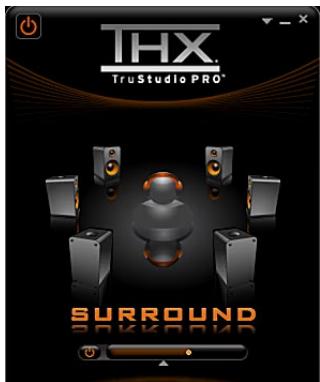

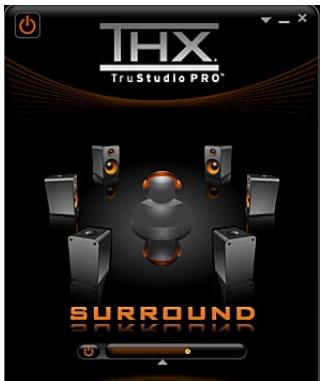

Surround (Environnant) permet de contrôler le niveau d'immersion audio pour la musique, les films et les jeux.

1. Sélectionnez Surround (Environnant).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

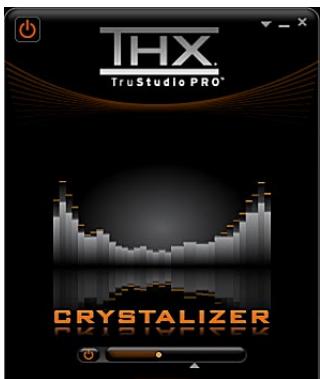

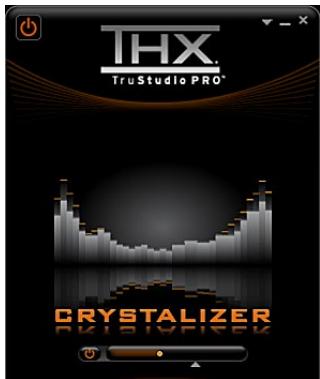

Crystallizer permet d'enrichir la musique et les films pour leur donner un son plus vivant.

1. Sélectionnez Crystalizer.
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

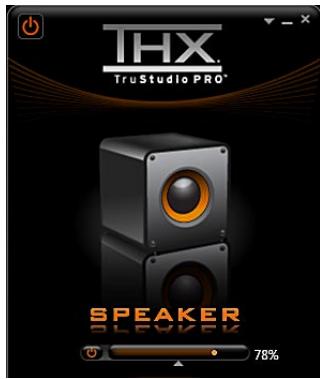

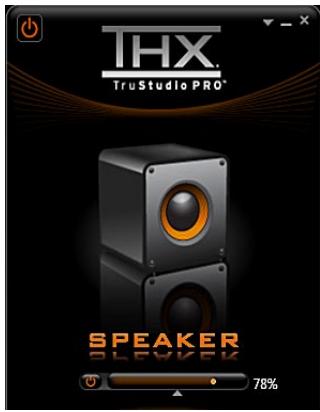

Speaker (Haut-parleur) améliore la qualité du son et les basses de n'importe quel système de hauts-parleurs afin d'apporter une écoute effective.

1. Sélectionnez Speaker (Haut-parleur).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

Le bouton coulissant basses est désactivé si vous avez choisi les configurations de hauts-parleurs 5.1 et 7.1.

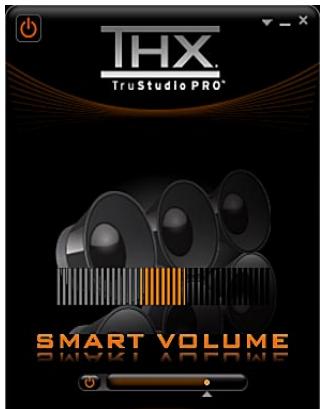

Smart Volume (Volume intelligent) ajuste automatiquement le volume sonore de votre audio afin de réduire les brusques changements de volume.

1. Sélectionnez Smart Volume (Volume intelligent).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

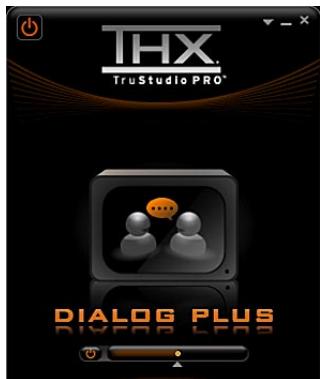

Dialog Plus permet d'enrichir la voix dans les films pour des dialogues plus clairs.

1. Sélectionnez Dialog Plus (Dialogue plus).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer notre réglage.
4. Lisez un fichier audio.

OSD (on-screen display : menu à l'écran)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du moniteur, comme la luminosité, le contraste, la position et la langue, etc.

1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Utilisez les boutons Haut et Bas pour sélectionner le menu de la fonction désirée et appuyez sur le bouton Menu pour entrer. Utilisez les boutons Haut et Bas pour sélectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton Mode pour quitter.

Réglage du contraste et de la luminosité

Réglage de la couleur

Réglage de la phase/focus et horloge/son

Réglage de la position de l'écran

Réglage de la source des signaux

Réglage de la position et du délai

Choix de la langue

Mode Scène

Réinitialisation du système

Réglage du mode écran large

1. Appuyez sur les boutons Haut et Bas pour régler le volume du système.

1. Appuyez sur le bouton Mode pour afficher la source des signaux. Appuyez encore pour désactiver le mode éteint du PC/ HDMI/ moniteur.

Important

Chaque fois qu'une erreur se produit et entraîne un affichage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez votre moniteur afin de rétablir toutes les configurations par défaut pour une performance optimale.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité de l’utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation windows

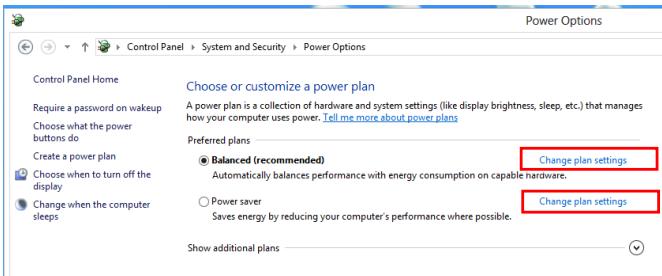

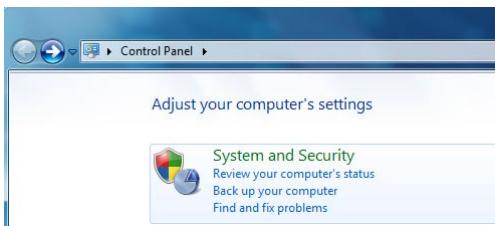

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

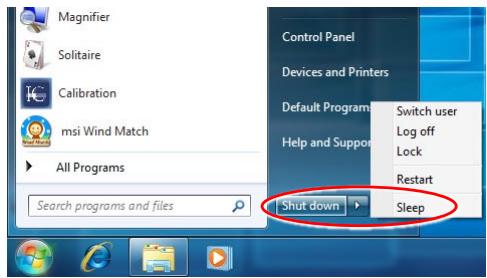

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés En-Ergy STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réalisée de la manière suivante lorsque le système fonctionne sur courant alternatif :

Éteindre l'écran après 15 minutes Mettre en mode Veille après 30 minutes

Réveiller le système

L'ordinaire doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, Réseau (Réveiller LAN), souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. - Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour : gérer la consommation d'énergie de votre PC. - Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Important

La fonction de récapération du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de la fonction de réinitialisation du système peut être motivée par les raisons suivantes :

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement. Lorsque vous pouvez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapacitation du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récapcérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récapcer votre système avec la partition de récapération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Entrez dans l'outil de récupération. Cet outil comprend trois fonctions: Backup System (Sauvegarde du système), Restore System (restauration du système) et Recover (Réinitialisation au début du fabricant).

Il est fortement recommandé de sauvegarder le système pour une solution contre le malfonctionnement catastrophe du disque ou d'autres accidents.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Backup System] (Sauvegarde du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

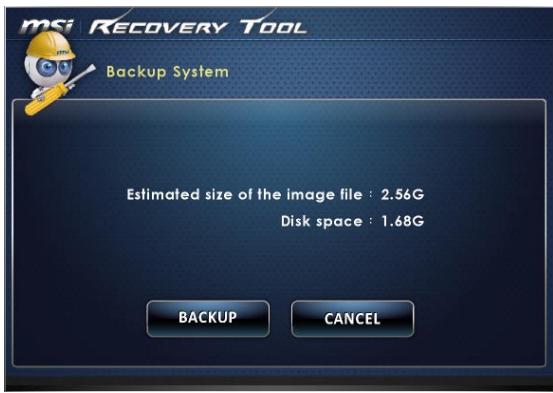

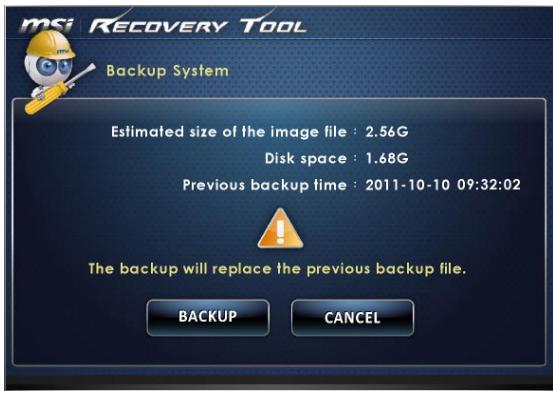

1. Sélectionnez [BACKUP] (Sauvegarde) pour commencer la sauvegarde du système immédiatement.

La sauvegarde initiale

La sauvegarde initiale prendra un peu de temps. Veuillez la laisser finir sans l'interrompre.

Sauvegarde subséquente

La sauvegarde suivie remplace les dossiers de sauvegarde précédente.

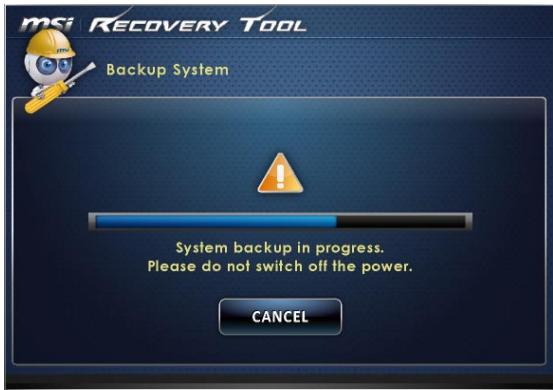

1. La sauvegarde du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

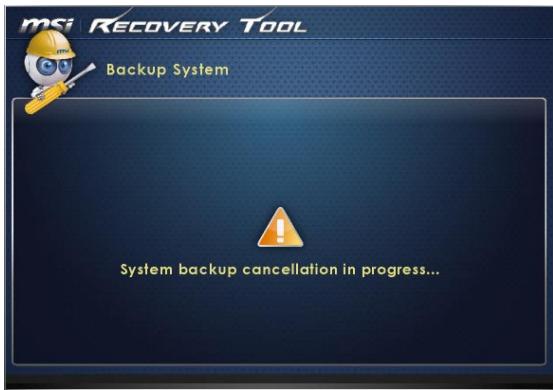

1. Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter la sauvegarde du système immédiatement. Ne débranchez pas l'alimentation pendant la suppression de la sauvegarde du système.

1. Le message suivant indique la réussite de la sauvegarde du système. Appuyez [OK] pour finir.

Restauration du système

Cet outil permet au système de se retrouver à l'état précédent avec les dossiers de sauvegarde que l'utilisateur a créé et enregistrés dans le disque dur précédemment. Si peu de dossiers sont disponibles, le système est restauré aux paramètres par défaut.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Restore System] (Restauration du système) pour entrer. Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

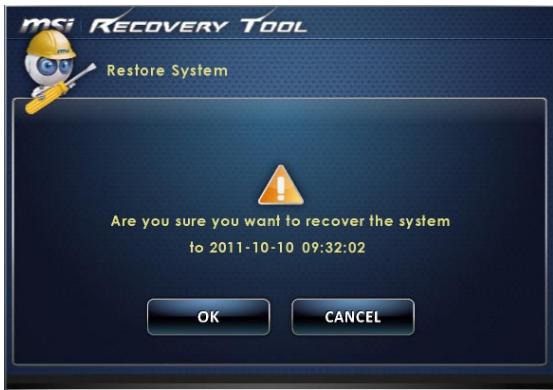

1. Sélectionnez [OK] ou [NEXT] (Suivant) pour que le système puisse recaper la sauvegarde précédente ou les paramètres par défaut. Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter la restauration du système immédiatement. Avec les dossiers de sauvegarde: restaurer le système à l'état précédent

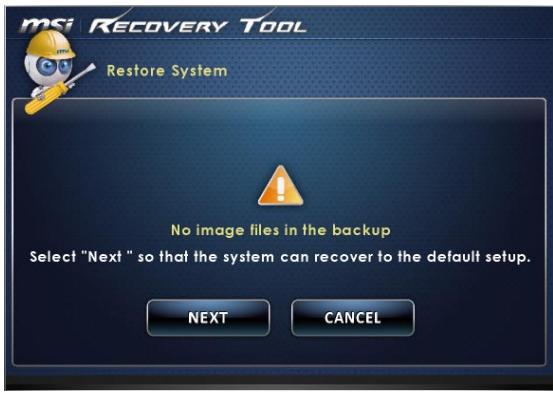

Sans dossiers de sauvegarde: restaurer le système aux paramètres par défaut

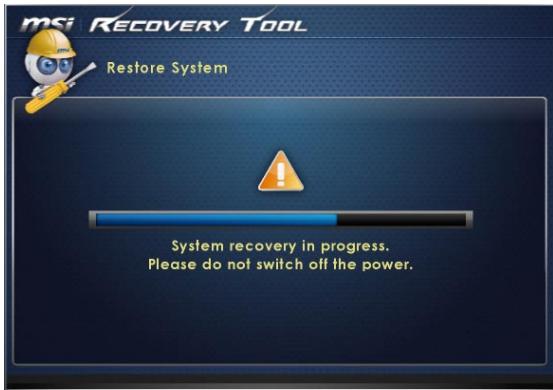

1. La restauration du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la restauration du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez au système d'exploitation Windows comme d'habitude. Si le processus de restauration a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Cet outil permet au système de se retrouver aux paramètres par défaut du fabricant. Toutes les données sur le disque dur seront effacées et les réglages seront restaurés au défaut du fabricant.

Suivez les instructions suivantes pour continuer :

1. Sélectionnez [Recover to factory default] (Réinitialisation aux paramètres du fabricant) pour entrer. Alternativement, Sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter.

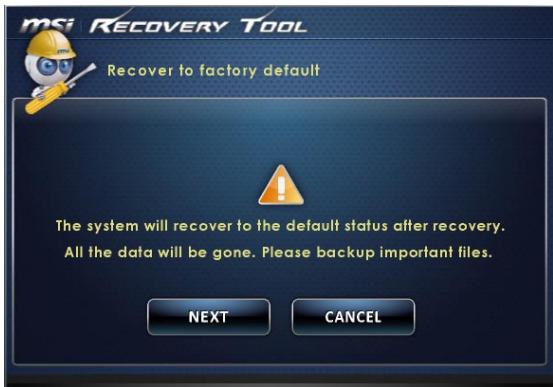

1. Le système sera restauré aux paramètres du fabricant. Toutes les données seront perdues. Veuillez vous assurer d'avoir sauvegardé les données importantes ailleurs. Sélectionnez [NEXT] (Suivant) pour continuer. Alternativement, Sélectionnez [CANCEL] (Annuler) pour arrêter.

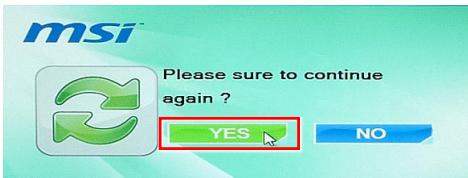

1. Veuillez sélectionner [OK] pour que le système récupère les paramètres par défaut.

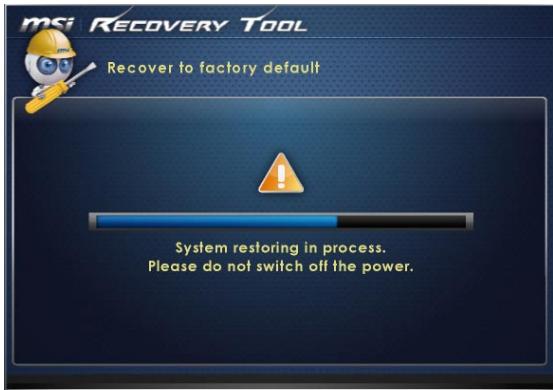

1. La récupération du système est en cours. Veuillez noter qu'il prendra un peu de temps. Le débranchement peut endommager votre système.

1. Le message suivant indique la réussite de la récapération du système. Appuyez [OK] pour finir. Redémarrez votre système et accédez au système d'exploitation Windows comme d'habitude. Si le processus de récapération a échoué ou qu'il a été interrompu, veuillez recommencer la procédure entière de nouveau.

Fonctionnement du système (windows 8)

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Première installation de démarrage du système

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO. L'installation compte du démarrage vous prendra du temps.

1. L'installation de Windows démarre. Attendre que le programme d'installation de Windows termine le chargement.
2. Choisir la langue du système d'exploitation et cliquer sur [Next] (Suivant) pour continuer.
3. Lire les termes de la licence. Cocher la case "I accept the license terms" (J'accepte les termes de la licence) et cliquer sur [Next] (Suivant) pour continuer.
4. Sélectionner une couleur et saisir le nom du PC. Cliquer sur [Next] (Suivant) pour continuer.

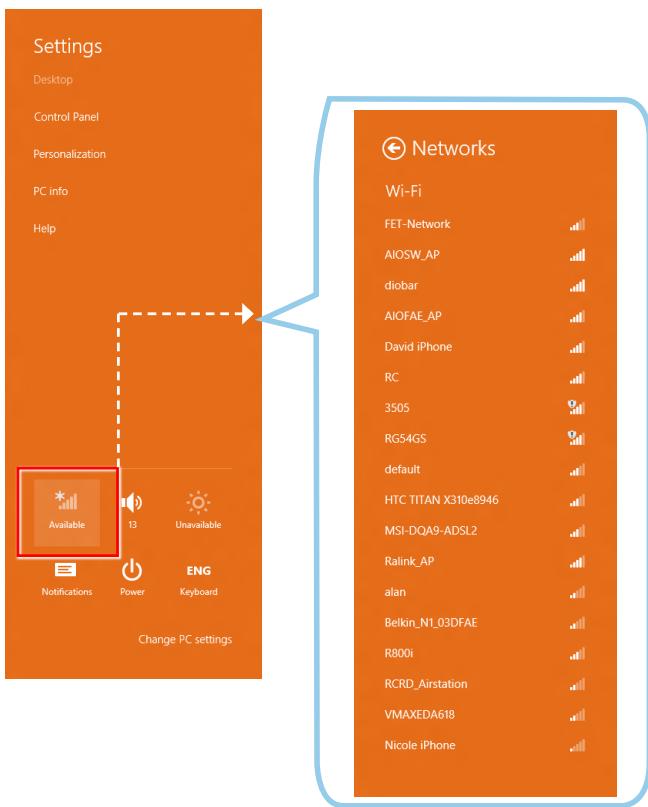

5. Choisir dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquer sur [Next] (Suivant) pour continuer. Vous pouvez aussi cliquer sur [Connect to a wireless network later] (Connecter au réseau plus tard) pour sauter cette étape et configurer le réseau plus tard.
6. Saisir le mot de passe pour ce réseau et cliquer [Connect] (Connecter) pour continuer.
7. Par le choix des configurations spéciales, le PC enverra occasionnellement des informations à Microsoft pour se rendre plus stable sous Windows. Cliquer sur [Use express settings] (Utiliser les configurations spéciales) pour continuer.
8. Saisir votre adresse e-mail qui sera enregistrée comme le compte Microsoft sous Windows. Cliquer sur [Next] (Suivant) pour continuer.
9. Saisir votre mot de passe du compte Microsoft et cliquer sur [Next] (Suivant) pour continuer.
10. Saisir votre numéro de téléphone et un e-mail suppléant pour sécuriser plus votre compte. Cliquer sur [Next] (Suivant) pour terminer.

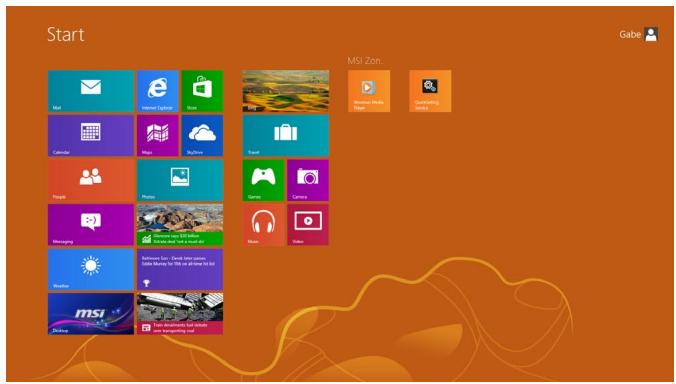

11. Le système accède au système d'exploitation Windows 8. Préparez-vous à explorer votre PC AIO. Amusez-vous bien!

Connexions réseau sous windows

1. Aller dans [Start] (Démarrer) > [Control Panel] (Panneau de configuration).

1. Sélectionner [View network status and tasks] (Afficher l'état et la gestion du réseau) sous [Network and Internet] (Réseau et Internet).

1. De façon à établir une nouvelle connexion, désirez [Network and Sharing Center] (Centre Réseau et partage).

1. Choisir [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau).

1. Choisir [Connect to the Internet] (Se connecter à Internet).

1. Sélectionner [Broadband (PPPoE)] (Bande large (PPPoE)) pour vous connecter par le biais d’une connexion DSL ou cable nécessitant un nom d’utilisateur et un mot de passe.

1. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LAN.

Configuration LAN sans fil

1. Choisir [Settings] (Paramètres) réseaux WIFI diponibles.

sur le Bureau, localiser sur l'icône de

1. Une liste de connexions aux réseaux WLAN apparaît. En désirez un.

1. De façon à établir une nouvelle connexion, Sélectionner [Network and Sharing Center] (Centre Réseau et partage) sous [Network and Internet] (Réseau et Internet) dans [Control Panel] (Panneau de configuration).

1. Sélectionner [Set up a new connection or network] (Configurer une nouvelle connexion ou un nouveau réseau).

1. Ensuite, CHOISIR [Manuellement connecter à un réseau sans fil] (Se connecter manuellement à un réseau sans fil) et cliquer sur [Next] (Suivant) pour continuer.

1. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

1. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

THX trustudio PRO (en option)

THX TruStudio PRO a été spécialement conçu pour vous apporter sur le PC la même qualité audio de niveau supérieur que celle apportée dans les concerts, au cinéma ou dans les studios d'enregistrement. THX TruStudio utilise les toutes dernières technologies

TruStudioPRO

innovantes qui permettent d'obtenir une qualité audio optimale pour la musique, les films ou les jeux, en reproduisant fidèlement la source et les intentions de l'artiste qui a créé la musique.

>Utilisation de THX TruStudio PRO

1. Pour lancer THX TruStudio PRO, ouvre son panneau de commande à partir de Démarrer -> Programmes -> Creative -> THX TruStudio PRO ou en double-cliquant sur l'icône THX dans la barre d'état du système.

1. Cliquez sur le bouton Menu. Accédez à Settings (Paramètres) et à Audio Device Selection (Sélection de périphérique audio) pour sélectionner et configurer la source audio voulue pour le traitement du son.

1. Choisissez l'effet audio dont vous avez besoin et ajustez les valeurs en fonction de vos préférences. THX TruStudio PRO va traiter le signal audio spécifié pour vous apporter des performances audio optimales.

Surround (Environnant) permet de contrôler le niveau d'immersion audio pour la musique, les films et les jeux.

1. Sélectionnez Surround (Environnant).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Crystallizer permet d'enrichir la musique et les films pour leur donner un son plus vivant.

1. Sélectionnez Crystalizer.
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Speaker (Haut-parleur) améliore la qualité du son et les basses de n'importe quel système de hauts-parleurs afin d'apporter une meilleure écoute.

1. Sélectionnez Speaker (Haut-parleur).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Le bouton coulissant basses est désactivé si vous avez choisi les configurations de hauts-parleurs 5.1 et 7.1.

Smart Volume (Volume intelligent) ajuste automatiquement le volume sonore de votre audio afin de réduire les brusques changements de volume.

1. Sélectionnez Smart Volume (Volume intelligent).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio.

Dialog Plus permet d'enrichir la voix dans les films pour des dialogues plus clairs.

1. Sélectionnez Dialog Plus (Dialogue plus).
2. Faites glisser le bouton coulissant vers la gauche ou vers la droite. Les modifications sont audibles pendant que vous ajustez le bouton coulissant.
3. Cliquez sur le triangle qui se trouve sous le bouton coulissant pour confirmer votre réglage.
4. Lisez un fichier audio responsable des dialogues.

OSD (on-screen display : menu à l'écran)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du moniteur, comme la luminosité, le contraste, la position et la langue, etc.

1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Utilisez les boutons Haut et Bas pour sélectionner le menu de la fonction désirée et appuyez sur le bouton Menu pour entrer. Utilisez les boutons Haut et Bas pour sélectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton Mode pour quitter.

Réglage du contraste et de la luminosité

Réglage de la couleur

Réglage de la phase/focus et horloge/son

Réglage de la position de l'écran

Réglage de la source des signaux

Réglage de la position et du délai

Choix de la langue

Mode Scène

Réinitialisation du système

Réglage du mode écran large

1. Appuyez sur les boutons Haut et Bas pour régler le volume du système.

1. Appuyez sur le bouton Mode pour afficher la source des signaux. Appuyez encore pour choisir le mode éteint du PC/ HDMI/ moniteur.

Important

Chaque fois qu'une erreur se produit et entraîne un affichage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez votre moniteur afin de rétablir tous les configurations par défaut pour une performance optimale.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité de l’utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation windows

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de : gérer rapidement et facilement l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR (en option)

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivante lorsque le système fonctionne sur courant alternatif :

Eteindre l'écran après 15 minutes Mettre en mode Veille après 30 minutes

L'ordinateur doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, Réseau (Réveil LAN), souris, clavier.

Astuces pour économiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité. - Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour : gérer la consommation d'énergie de votre PC. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Création du disque de récupération du système

Pour la première utilisation, il est vivement recommandé de créer un disque de récépération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

1. Double-cliquez sur l'icône "BurnRecovery" sur le bureau pour lancer l'outil de création de disque de récupération. Veuillez noter qu'il faudra peut-être du temps au système d'exploitation pour préparer les fichiers de récapuration.

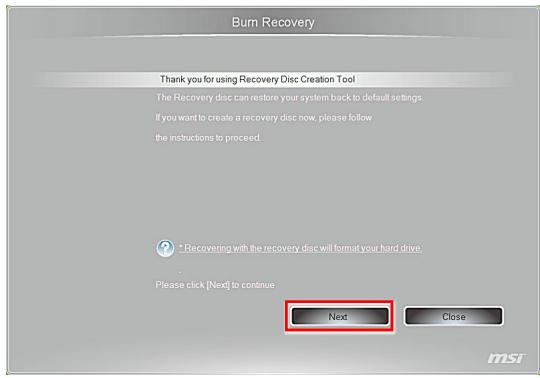

1. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récupération.

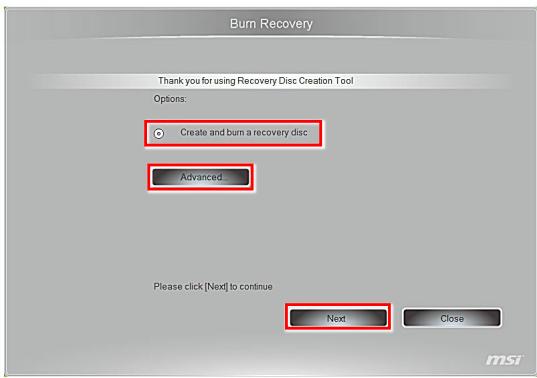

1. Sélectionnez [Create and burn a recovery disk] (Créer et graver un disque de récapération) puis cliquez sur [Next] (Suivant) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour acceder aux options avances.

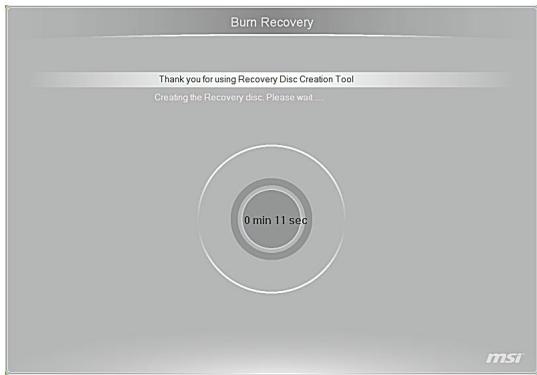

1. L'image de récupération est créée. Il faut un peu de temps pour mener le processus à bien.

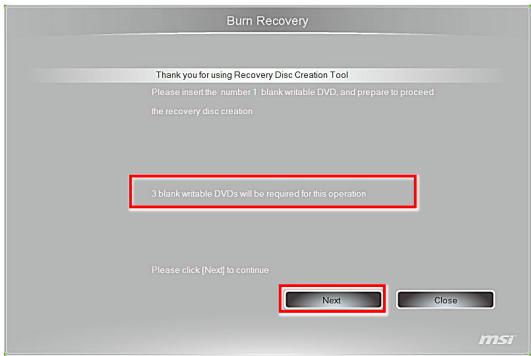

1. Suivez les instructions à l’écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l’unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

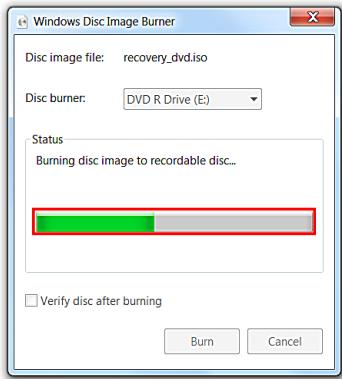

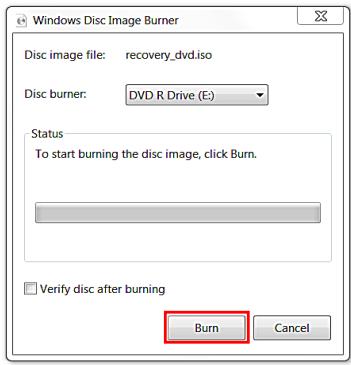

1. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

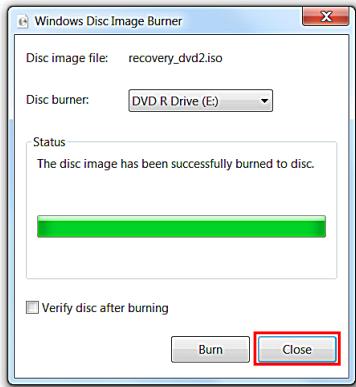

1. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créer tous les disques de récapération.

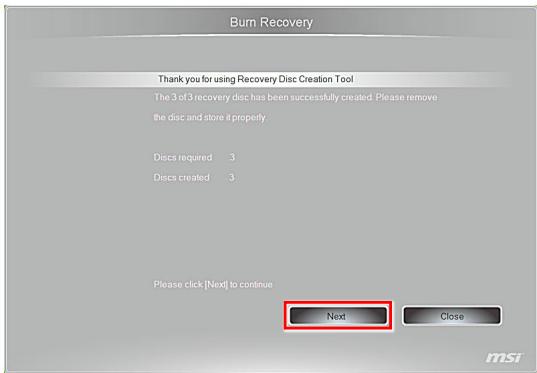

1. Tous les disques de récapération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

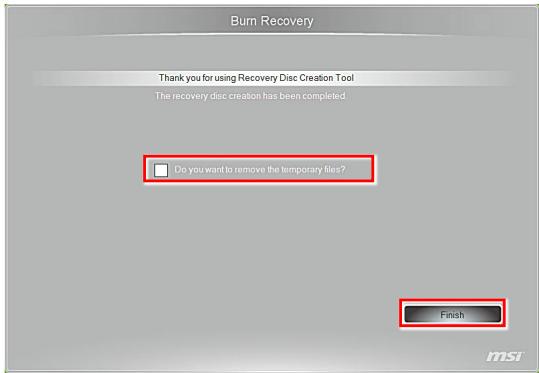

1. Cochez la case suivante si vous voulez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récapération.

Important

La fonction de récapuration du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de la fonction de réinitialisation du système peut être motivée par les raisons suivantes :

• Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement. Lorsque vous pouvez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur/agréé ou votre centre de réparation local pour demander de l'aide.

> Récupérer le système avec disques de récupération

Cette partie vous explique comment réinstaller votre système avec les disques de récupération que vous avez préalablement créées.

Suivre les instructions ci-dessous pour continuer :

1. Insérer la disquette de récupération dans le lecteur de disque optique.

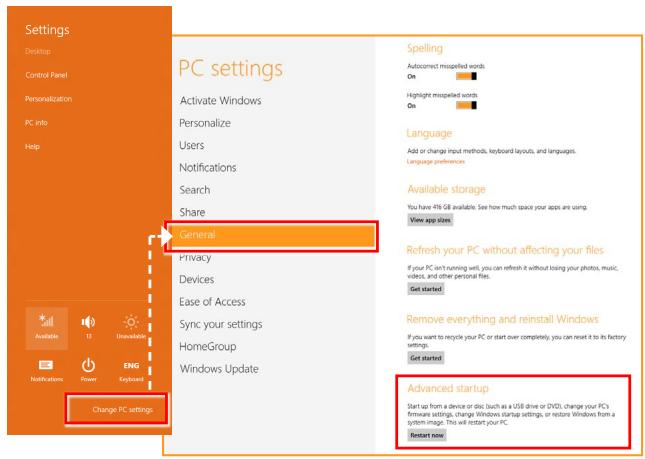

1. Choisir [Settings] (Paramètres) sur le bureau, puis "Change PC settings" (Modifier les paramètres du PC) pour accéder à la page menu principal du PC > Général > Démarage avancé, et cliquer [Restart now] (Redémarrer maintenant) pour redémarrer le système.

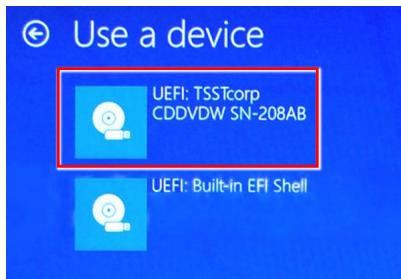

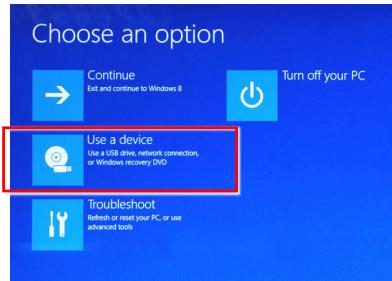

1. Après le redémarrage, l'écran suivant apparait, Sélectionner [Use a device] (Utiliser un périphérique) pour continuer.

1. Sélectionner le disque de récupération comme le périphérique de démarrage.

1. Appuyer sur n'importe quelle touche pour confirmer la sélection lorsque le message suivant s'affiche.

1. Le système d'exploitation Windows commence à charger les fichiers.

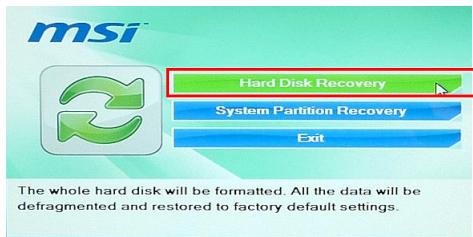

1. Le menu de récupération du système s'affiche. [Hard Disk Recovery] (Récupération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récupération du disque dur) seulement lorsque votre disque dur est infecté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

[System Partition Recovery] (Récapération de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de sélectionner [System Partition Recovery] (Récapération de la partition système) pour restaurer le système.

1. La récupération du système formate votre partition de disque dur. Assurez-vous que les données importantes ont été sauvegardées. Cliquez sur [YES] (OUI) pour continuer; cliquez sur [NO] (NON) pour arrêter la récupération du système.

Cliquez sur [YES] (OUI) pour reconfirmer; cliquez sur [NO] (NON) pour arrêter la récapération du système.

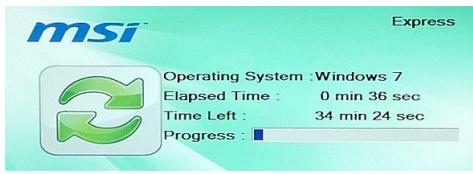

1. N'éteignez PAS le système pendant l'exécution de la fonction de récapération du système, sous peine de provoquer des dégâts inconnus au système.

1. Le message suivant indique que la récapération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récupération est interrompu ou échoué, veuillez répéter les procédures de récupération depuis le début.

Restaurer les performances du PC

Le service Refresh PC (Restaurer les performances du PC) vérifie les performances des dossiers du système, l'inscription Windows, et d'autres composants du système importants ; il trouve les problèmes avec les dossiers Windows et essaie de restaurer votre PC. Si vous ne fonctionnez pas bien, vous pouvez le restaurer sans affecter vos fichiers.

1. Sélectionner [settings] (paramètres)

sur le Bureau, puis "Modifier PC

settings" (Modifier les paramètres du PC) pour accéder à la page menu principal du PC > Général > Restaurer les performances de votre PC sans affecter vos fichiers, et cliquer [Get started] (Commencer).

1. Il montre les modifications qui seront faites pendant le process. Cliquer [Next] (Suivant) pour continuer.

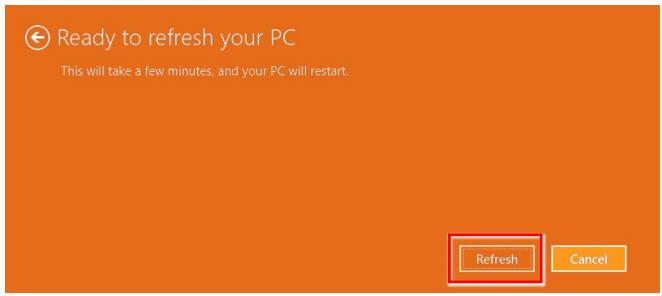

1. Un message indique que votre PC est prêt à restaurer. Cliquer [refresh] (Restaurer) pour commencer. Il faut un peu de temps.

1. Lorsque le processus de restauration est terminé, vous reverrez la page d'accueil Windows où vous trouvez tous les services et outils par défaut de Windows 8.

Rerégler le PC

Le service Reset (Rerégler) permet de recaper toutes les configurations originales par défaut pour le système.

1. Sélectionner [Settings] (Paramètres) Settings sur le Bureau, puis "Change PC settings" (Modifier les paramètres du PC) pour accéder à la page menu principal du PC > Général > Abandonner tout et réinstaller Windows, et cliquer [Get started] (Commencer).

1. Il montre les modifications qui seront faites pendant le process. Cliquer [Next] (Suivant) pour continuer.

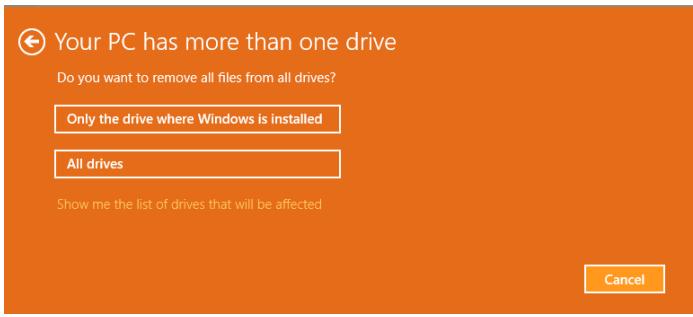

1. Il vous demandera de choisir le lecteur que vous voulez effacer pour un disque dur avec de multiples partitions.

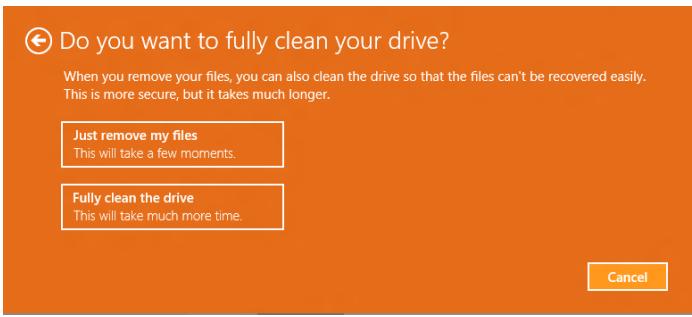

1. Maintenant, décide d'enlever les fichiers ou d'effacer complètement les lecteurs selon vos besoins.

1. Réinitialiser votre PC en cliquant sur [Reset] (Réinitialiser) et suivre les instructions affichées à l'écran pour réinitialiser votre PC.

Mon système ne démarre pas.

1. Vérifiez que le système soit branché à une prise électrique et que celui-ci soit allumé.
2. Vérifiez que la prise d'alimentation et tous les autres câbles soient correctement branchés.

1. Vérifiez s’il y a un CD/ DVD non-compatible à l’intérieur du lecteur de disque optique. Si oui, enlevez le CD/ DVD et redémarrez l’ordinateur.
2. Vérifiez les réglages de la Priorité des périphériques d'amorçage dans les options de configuration du BIOS.

Le système ne s'éteint pas.

Il est recommandé d'éteindre votre ordinateur en utilisant l'icône Éteindre dans le système d'exploitation. En utilisant d'autres méthodes, incluant celles se trouvant ci-dessous, celles-ci peuvent provoquer l'échec des données. Si la procédure Éteindre ne fonctionne pas, choisissez l'une des étapes suivantes:

1. Appuyez sur les boutons Ctrl+Alt+Suppr et choisissez Éteindre.
2. Appuyez et maintenez enfoncé le bouton de mise en marche jusqu'à ce que le système s'éteigne.
3. Débranche la prise d'alimentation du système.

Mon microphone ne marche pas.

1. Pour les microphones intégrés, veuillez cliquer sur Start (Démarrer) > Control Panel (Panneau de configuration) > Audio pour vérifier que le son ne soit pas réglé sur muet.
2. Si vous utilisez un microphone externe, vérifiez que le microphone soit branché dans la prise microphone.

Problèmes de connexion internet.

1. Si vous avez des problèmes pour vous connecter à votre fournisseur d'accès à Internet (FAI), vérifie si celui-ci rencontre des problèmes techniques.
2. Vérifiez les paramètres et les connections des réseaux et assurez-vous que le système soit correctement configuré pour l'accès Internet.
3. La vitesse de transfert des données du réseau local sans fil est affectée par l'éloignement et de certains obstacles entre les dispositifs et les points d'accès. Pour optimiser la vitesse de transfert de données, CHOISSEZ le point d'accès le plus proche de votre système.

Les hauts-parleurs du système ne fonctionnent pas.

1. Vérifiez les réglages du volume principal dans le Mélangeur de Volume.
2. Si vous utilisez une application qui a son propre contrôle de volume, vérifiez que le volume ne soit pas sur le mode muet.
3. Si vous avez connecté un câble audio sur la sortie de la prise du casque, retirez-le.
4. Si le système possède une fonction OSD, veuillez ajuster le volume de l'OSD.

Je ne peux pas dire un CD/ DVD avec le lecteur dvd-rom du système.

1. Assurez-vous que l'étiquette du CD/DVD soit tournée vers le haut.
2. Si le CD/DVD requiert un logiciel, assurez-vous qu'il soit bien installé suivant les instructions du programme.
3. Si un message d'advertisement de code de zone apparait lorsque vous lisez le DVD, le problème pourrait être que le DVD est incompatible avec le lecteur DVD-ROM de votre système. Le code de zone est inscrit sur la pochette du disque.
4. Si la vidéo apparait mais vous n'avez pas de son, vérifiez le lecteur multimédia. Veuillez également vérifier que les hauts-parleurs et le volume principal dans le Mélangeur de Volume ne soient pas réglés sur le mode muet.
5. Vérifiez que les pilotes soient correctement installés. Cliquez sur Start (Démarrer) > Control Panel (Panneau de configuration) > System (Système) > Device Manager (Gestionnaire de périphériques).
6. Un disque sale ou rayé peut ralentir l'ordinateur lorsque celui-ci est en train de lire le disque. Si nécessaire, redémarrez l'ordinateur, enlevez le disque et vérifiez qu'il ne soit pas sale ou rayé.
7. Veuillez utiliser un logiciel de lecture de DVD tels que PowerDVD ou WinDVD pour lire le disque vidéo DVD.

Mon tiroir du lecteur dvd-rom ne s'ouvre pas.

1. Assurez-vous que l'ordinateur soit allumé.
2. Appuyez sur le bouton Éjecter sur le lecteur DVD-ROM.
3. Si le bouton Éjecter ne fonctionne pas, ouvre le tiroir en insérant un objet pointu, tranchant dans le trou situé à côté du bouton Éjecter.

L'écran ne s'allume pas.

1. Vérifiez que le système soit branché à une prise électrique et que celui-ci soit allumé.
2. Le système est peut-être en mode Veille. Appuyez sur n'importe quelle touche pour activer l'affichage.
