ADBE-10260 - Équipement de fitness ADIDAS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de fitness multifonction
Marque	Adidas
Modèle	ADBE-10260
Dimensions (L x l x H)	180 x 120 x 210 cm
Poids	75 kg
Charge utilisateur maximale	150 kg
Matériaux	Acier à haute résistance, rembourrage en mousse
Alimentation	Aucune (équipement manuel)
Fonctions principales	Développé couché, tirage latéral, rowing, tractions, dips, presse à jambes
Résistance	Poids de corps et charge additionnelle (poids libres)
Accessoires inclus	Barre de traction, câbles et poulies, repose-barre
Assemblage requis	Oui, outillage fourni
Entretien et nettoyage	Nettoyage avec un chiffon humide, lubrification des câbles tous les 3 mois
Sécurité	Verrouillage de sécurité pour les charges lourdes, stabilisateurs anti-basculement
Pièces détachées et réparabilité	Pièces disponibles via SAV Adidas, garantie 2 ans
Usage recommandé	Domestique, salle de sport personnelle
Normes	Conforme aux normes CE et EN 957

FOIRE AUX QUESTIONS - ADBE-10260 ADIDAS

Comment assembler l'équipement Adidas ADBE-10260 ?

Suivez les étapes du manuel d'assemblage fourni. Utilisez les outils inclus et serrez toutes les vis. Pour les câbles, respectez le schéma de passage.
Consultez la notice en ligne pour des instructions détaillées.

Quels exercices peut-on faire sur cette station ?

La station permet le développé couché, le tirage latéral, le rowing, les tractions, les dips et la presse à jambes. Vous pouvez aussi utiliser des poids libres pour plus de variété.

Quel est le poids maximum supporté par l'utilisateur ?

La charge utilisateur maximale est de 150 kg. Ne dépassez pas cette limite pour éviter tout risque de basculement ou de casse.

L'équipement nécessite-t-il une alimentation électrique ?

Non, l'Adidas ADBE-10260 est entièrement manuel. Aucune prise électrique n'est nécessaire. C'est un équipement mécanique à résistance par poids de corps et charges additionnelles.

Comment entretenir les câbles et poulies ?

Lubrifiez les poulies et câbles tous les 3 mois avec un lubrifiant silicone. Vérifiez l'usure des câbles régulièrement. Remplacez-les si des brins sont cassés.
Consultez la section entretien de la notice.

La garantie est-elle valable en cas de panne ?

L'équipement bénéficie d'une garantie de 2 ans contre les défauts de fabrication. Les dommages causés par une mauvaise utilisation ou un défaut d'entretien ne sont pas couverts.

Puis-je acheter des pièces détachées ?

Oui, les pièces détachées sont disponibles via le service après-vente Adidas. Contactez le SAV avec votre numéro de modèle ADBE-10260.
Consultez la liste des pièces dans la notice.

L'équipement est-il stable sur moquette ?

Oui, les pieds stabilisateurs assurent une bonne adhérence. Placez la station sur une surface plane et dure. Sur moquette, utilisez un tapis de protection pour éviter l'enfoncement.

Comment régler la hauteur de la barre de traction ?

La barre de traction est fixe. Pour ajuster, vous pouvez ajouter des cales sous les pieds ou utiliser des sangles de traction. Consultez les accessoires compatibles dans la notice.

Puis-je utiliser des poids libres supplémentaires ?

Oui, la station accepte les poids standards (barres et haltères). Utilisez uniquement des poids adaptés à la charge maximale de 150 kg. Rangez-les sur les supports prévus.

MODE D'EMPLOI ADBE-10260 ADIDAS

POWER TOWER ADBE-10260

Line drawing of a stationary exercise machine with adjustable arms and legs (no text or symbols)

Line drawing of a bent pipe or conduit with a circular arrow indicating direction, labeled with circled number 11 (no text or symbols on the diagram itself)

Simple line drawing of a rectangular object with rounded ends, labeled with circled number 13 (no text or symbols on the object itself)

⑭ x 2

⑮ × 3

Line drawing of a rectangular electronic device with internal ribbed structure and a small protrusion (no text or symbols)

⑯ x 1

⑰×2

⑳ x 4

②2×2

②4×1

④0 x 4

④1×23

× 2 M10×50mm
× 2 M10×25mm
×4 Φ10
×4 M10

$$ \begin{array}{c c c c c} 3 0 & & & \ 4 3 & & & \ 3 3 & & & \ & 8 & & \ 3 3 2 9 2 2 4 3 & 1 1 & & 3 3 \ 2 2 & 3 3 & & 4 3 3 3 \ 2 9 & 4 3 & 7 \end{array} $$

22

× 23 M10

41

41

9

Silhouette of a person using a fitness bar on a machine, with a checkmark indicating the correct posture (no text or symbols present)

Silhouette of a person using a bar exercise machine with a cross symbol indicating resistance or absence (no text or symbols on the diagram itself)

No.	Part No.	Description	Size	Qty.
1	Rear Base Frame hinten	Grundrahmen 1
2	Left Base Frame links	Grundrahmen 1
3	Right Base Frame Recht	Grundrahmen 1

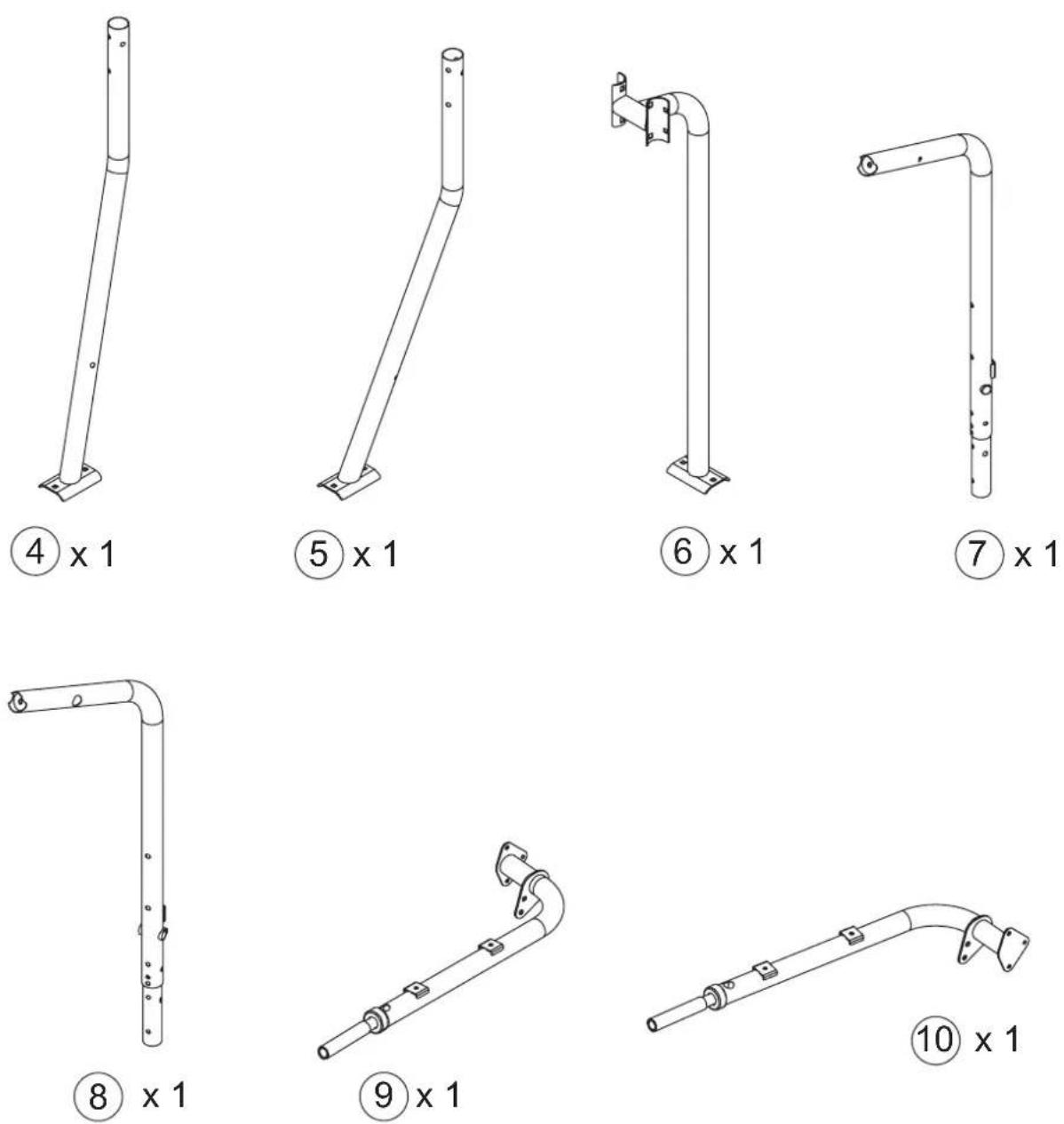

4	Left Upright Beam links	stehend Strahl 1
5	Right Upright Beam Recht	aufrecht Strahl 1
6	Rear Support Heckstütze	1
7	Left Upper Frame linken	oberen Rahmen 1
8	Right Upper Frame rechten	oberen Frame 1
9	Left Arm Support linken	Arm zu unterstützen	1
10	Right Arm Support	rechten Arm zu unterstützen		1

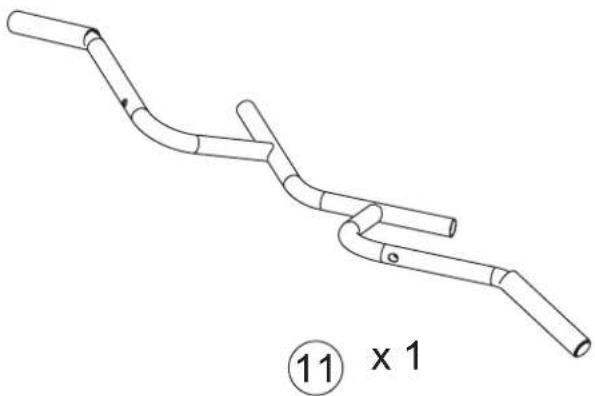

11	Chin-up Bar	Klimmzugstange		1
12	Dip Handle	Übungsgriff		2
13	Cross Brace	Querstrebe		1
14	Curved Bracket	geschweiften Klammer		2
15	Bracket	Klammer		3
16	Backrest Board	Rückenlehne Bord		1
17	Arm Pad	Arm-Pad		2
18	Bushing	Buchse	25mm × 12mm	4
19	Grip Griff	Griff 150mm 8
20	Base Frame Cap Grundrahmen Kappe		4
21	End Cap	Endkappe	PT40 × 80mm	4
22	Tube End Cap	Rohr Endkappe	50mm × 55mm	2
23	End Cap	Endkappe	25mm	8
24	Lock Pin	Sicherungsstift	10mm × 60mm	1
25	Carriage Bolt	Schlossschraube	M10 × 75mm	8
26	Carriage Bolt	Schlossschraube	M10 × 65mm	10
27	Hex Bolt	Sechskantschraube	M12 × 90mm	2
28	Allen Bolt	Inbusschraube	M10 × 65mm	2
29	Allen Bolt	Inbusschraube	M10 × 50mm	2
30	Allen Bolt	Inbusschraube	M10 × 25mm	7
31	Allen Bolt	Inbusschraube	M8 × 70mm	4
32	Washer	Waschmaschine	∅12mm	4
33	Washer Waschmaschine	∅10mm 36
34	Washer Waschmaschine	∅8mm 8
35	Aircraft Nut Flugzeuge Mutter M12 2
36	Aircraft Nut Flugzeuge Mutter M10 23
37	Foam Grip Schaumstoffgriff 2
38	Sand Panel Sand-Panel 2
39	Spacer	Abstandshalterung		2
40	Bolt Cover Cap Bolzen Abdeckkappe M12 4
41	Bolt Cover Cap Bolzen Abdeckkappe M10 23
42			M12Spring Washer 2
43			M10Spring Washer 31
44	Spring Washer 8		M8
45	Allen Bolt		M10 × 70m	2
46	Allen Bolt		M8 × 75m	4
47	Allen Wrench	Inbusschlüssel	#6	1

Technical line drawing of a pipe assembly with mounting brackets and a numbered component (24), no readable text or symbols present.
