Type de produit	Ordinateur portable gaming
Marque	MSI
Modèles	GS70 2OD-026FR, GS70 2OD-027FR
Dimensions (L x P x H)	418,5 x 287 x 21,8 mm
Poids	2,6 kg (avec batterie 6 cellules)
Processeur	Intel® Haswell Quad Core (Intel® Core i7)
Chipset	Intel® Lynx Point HM8 séries
Mémoire RAM	DDR3L 1333/1600 MHz, jusqu'à 16 Go (2 emplacements SO-DIMM)
Stockage	Disque dur 2,5" HDD ou SSD mSATA (capacité variable selon configuration)
Écran	17,3" HD (1366x768 ou supérieur selon modèle)
Carte graphique	NVIDIA GeForce dédiée + Intel HD Graphics UMA, NVIDIA Optimus, VRAM GDDR5 2 ou 3 Go
Audio	2 haut-parleurs + 1 caisson de basse, Sound Blaster, Hi-Fi
Webcam	HD CMOS
Ports USB	4 x USB 3.0 (dont 1 SuperCharger)
Sorties vidéo	1 x HDMI, 2 x Mini-DisplayPort
Connectivité réseau	LAN 10/100/1000, Wi-Fi, Bluetooth
Alimentation	Adaptateur 120W ou 150W (19,5V), batterie 6 cellules Lithium-ion
Autonomie batterie	Variable selon usage (environ 2-4 heures en utilisation normale)
Système d'exploitation	Windows 8
Sécurité	Verrouillage Kensington, instructions de sécurité incluses
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas obstruer les ventilateurs ; éviter l'humidité
Accessoires fournis	Ordinateur, adaptateur secteur, manuel d'installation rapide, disque d'application

FOIRE AUX QUESTIONS - GS70 2OD-026FR, GS70 2OD-027FR MSI

Comment puis-je activer le Wi-Fi sur ce portable ?

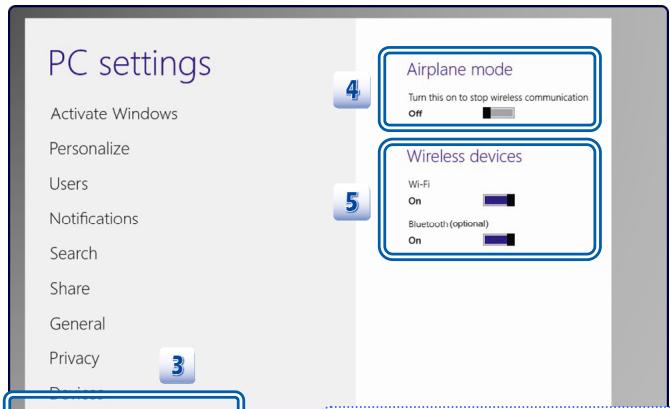

Sous Windows 8, ouvrez la barre de charme (glissez depuis le bord droit), cliquez sur Paramètres puis Changer les paramètres du PC. Allez dans Sans fil et désactivez le mode Avion, puis activez le Wi-Fi. Vous pouvez aussi utiliser la touche Fn+F10 pour basculer le mode Avion.

Comment puis-je augmenter la mémoire RAM ?

Ce modèle dispose de deux emplacements SO-DIMM DDR3L supportant jusqu'à 16 Go au total. Retirez la plaque inférieure, insérez délicatement les modules compatibles (DDR3L 1333/1600 MHz) et refermez. Assurez-vous que l'ordinateur est éteint et débranché.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est branché et que la batterie est chargée. Si aucun voyant ne s'allume, essayez une réinitialisation de la batterie : insérez un trombone dans le trou de réinitialisation situé sous l'appareil, puis rebranchez l'alimentation et rallumez.

Comment nettoyer l'écran et le clavier ?

Utilisez un chiffon en microfibre légèrement humide (pas mouillé) pour l'écran. Pour le clavier, vous pouvez utiliser une bombe d'air comprimé pour enlever la poussière. Évitez tout liquide et n'utilisez pas de produits abrasifs.

Puis-je remplacer la batterie moi-même ?

La batterie est intégrée et n'est pas remplaçable par l'utilisateur. Si elle est défectueuse, contactez un service agréé pour son remplacement. Veillez à utiliser une batterie recommandée par le fabricant.

Comment basculer entre les modes d'économie d'énergie ?

Utilisez la combinaison Fn+F5 pour parcourir les différents modes ECO Engine (économie d'énergie). Vous pouvez aussi ajuster les paramètres dans le Panneau de configuration, Options d'alimentation.

Que faire si le pavé tactile ne répond pas ?

Assurez-vous qu'il n'est pas désactivé : appuyez sur Fn+F3 pour activer/désactiver le pavé tactile. Vérifiez également dans les paramètres de la souris du Panneau de configuration que le pilote est correctement installé.

Comment connecter un moniteur externe ?

Utilisez les ports HDMI ou Mini-DisplayPort. Branchez le câble, puis appuyez sur Fn+F2 pour basculer entre l'écran interne, l'externe ou les deux. Vous pouvez aussi configurer l'affichage dans les paramètres d'affichage de Windows.

La batterie se charge-t-elle si l'ordinateur est éteint ?

Oui, la batterie se charge lorsque l'adaptateur secteur est branché, même si l'ordinateur est éteint ou en veille. Le voyant de la batterie devient blanc pendant la charge et s'éteint une fois complètement chargée.

Où puis-je télécharger les pilotes pour ce modèle ?

Les pilotes sont disponibles sur le site officiel de MSI, dans la section support. Vous pouvez également utiliser le disque d'application fourni avec l'ordinateur qui contient les pilotes et utilitaires nécessaires.

MODE D'EMPLOI GS70 2OD-026FR, GS70 2OD-027FR MSI

Chapitre 1: préface

Table des matières 1-2

Réglementation et déclaration. 1-4

Déclaration FCC-B sur les interférences de

radiofréquence 1-4

Conditions FCC 1-4

Conformité CE. 1-4

Réglements de batterie 1-5

Déclaration WEEE 1-5

Instructions de sécurité 1-6

Marque de commerce 1-8

Historique des publications 1-8

Chapitre 2: introductions

Plan du mode d'emploi 2-2

Déballage 2-2

Vue d'ensemble du produit 2-3

Vue ouverte du dessus 2-3

Vue de devant 2-6

Vue de droite 2-8

Vue de gauche 2-9

Vue du dessous. 2-11

Spécification 2-12

Chapitre 3 : pour commencer

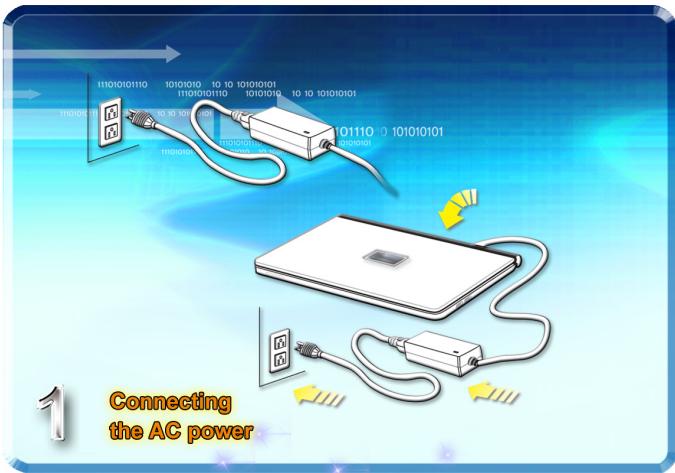

Commencer à utiliser l'ordinateur portable. 3-2

Gestion de l'alimentation 3-3

Adaptateur CA. 3-3

Utilisation de l'ensemble batterie 3-3

Gestion d'alimentation dans Windows OS 3-5

Conseils d'économie d'énergie 3-7

Fonctionnement de base 3-8

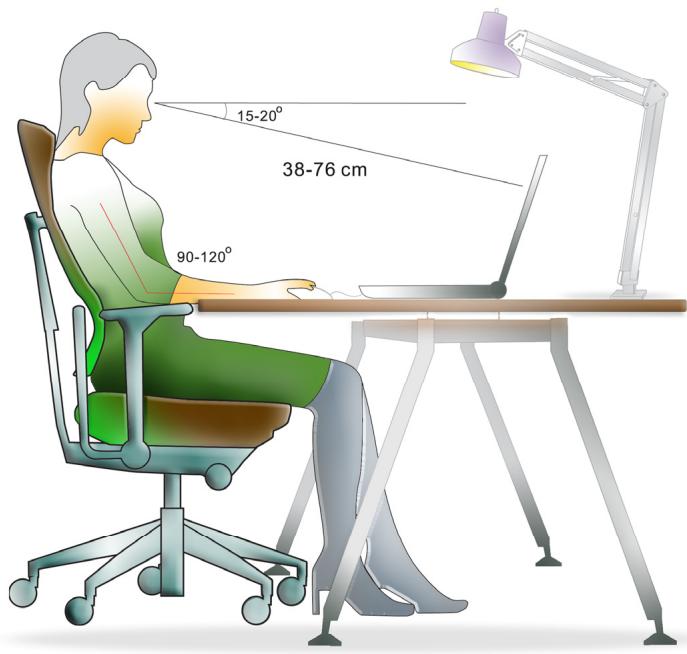

Conseils en matière de sécurité et de comportement 3-8

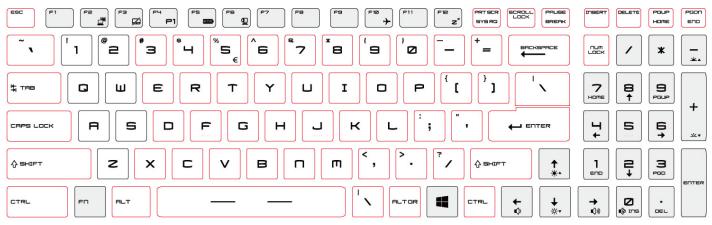

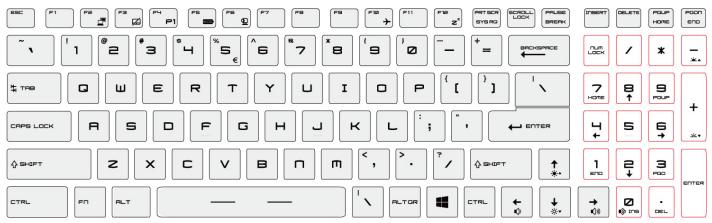

Connaître le clavier. 3-10

Activation sans fil pour Windows 8. 3-14

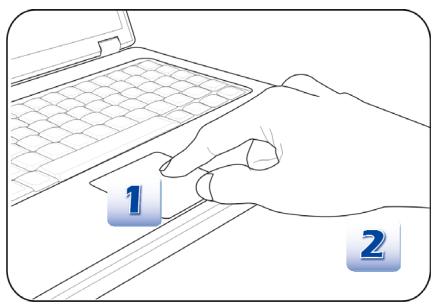

Connaître le pavé tactile 3-15

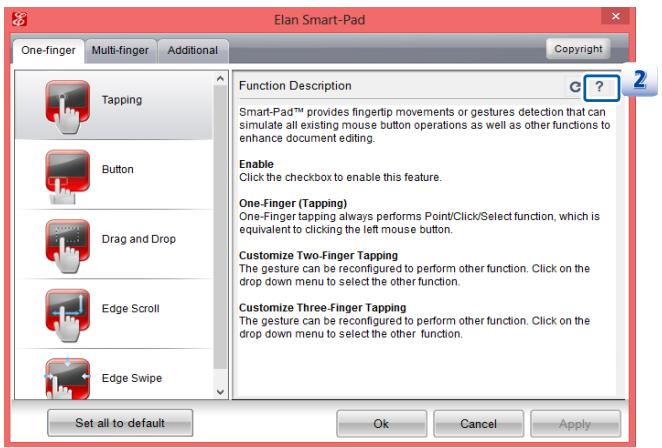

Connaître le Smart Pad. 3-17

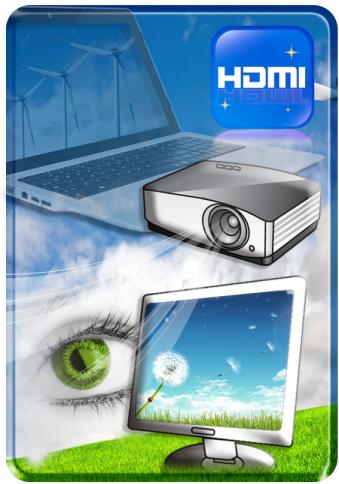

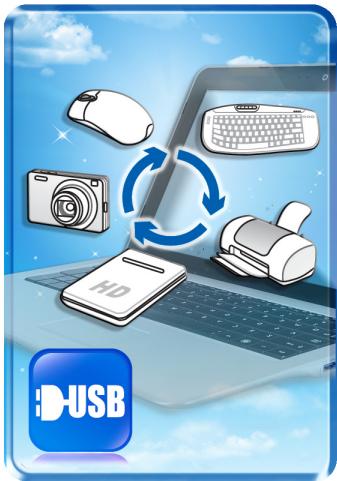

Connexion de périphériques externes 3-19

Péripériques 3-19

Péripétriques de communication 3-20

Déclaration fcc-b sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Ce matériel génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d'installation ou d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous vous engageons vivement à y remédier en Pnant I'une des mesures suivantes :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance séparant l'appareil du récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. Contactez votre revendeur ou un technicien qualifié en réparation radio/télévision.

Remarque

• Les changements ou modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité aux normes peuvent annuler le droit qu'a l'utilisateur à utiliser l'appareil.
• Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

Conditions FCC

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

Cet appareil ne doit pas générer d'interférences nuisibles. Cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Conformité CE

Ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Régulations de batterie

Union européenne :

Piles, batteries et accumulateurs ne doivent pas être éliminés comme des déchets domestiques non triés. Veuillez utiliser le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementations locales.

Taiwan :

Pour la protection environnementale, les batteries usagées doivent être ramassées séparément pour le recyclage ou la disposition spéciale.

California, USA : Les batteries piles bouton peuvent contenir des matériaux perchlorates et nécessitent une manipulation particulière lors de leur recyclage ou disposition en California.

Pour plus d'information, veuillez vous référer à :

Directive de sécurité concernant l'utilisation d'une pile au lithium

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.

Mettre au rebut les batteries usagées conformément aux instructions du fabricant.

Déclaration WEEE

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité. Prenez en compte tous les avertissements et attentions se trouvant sur l'appareil ou dans le mode d'emploi.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface stable avant de l'installer.

Les ouvertures sur le boîtier servent à la circulation de l'air et évitent donc à l'appareil de surchauffer. Ne couvrez pas les ouvertures.

• Ne laissez pas l'équipement dans un environnement qui n'est pas climatisé, avec une température dépassant les 60°C (140°F) ou inférieure à 0°C (32°F), ce qui pourrait endommager l'appareil.
• La température ambience maximum d'opération est de 35°C ( 95°F ).

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V, avant de brancher l'équipement au secteur. - Débranchez toujours le cordon d'alimentation avant d'insérer ou d'ajouter une carte ou un module. - Déconnectez toujours le cordon d'alimentation AC ou enlevez l'ensemble batterie ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, pour aucune consommation d'énergie.

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne posez rien sur le cordon d'alimentation.

L'équipement doit se couvert à distance de forts champs magnétiques ou électrique.
Lorsque vous installez le cable coaxial sur le symponiseur du téléviseur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment. Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.
Pour éviter une explosion provoquée par un mauvais remplacement des piles, utilisez systématiquement des piles identiques ou de type équivalent, en suivant les recommendations du fabricant. Conservez toujours la batterie dans un endroit sûr.

L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif. - SRS PC Sound, SRS et le symbole sont des marques de commerce du SRS Labs, Inc. - THX et THX TruStudio Pro sont des marques de commerce de THX Ltd. susceptibles d'avoir été déposées dans certaines juridictions. Tous droits réservés. Sound Blaster est une marque de commerce de Creative Technology Ltd.

Historique des publications

Version	Révision	Date
1.0	Première publication	05, 2013

Introductions

Félicitations, vous venez d'acheter un ordinateur portable de conception exceptionnelle. Ce tout nouveau et parfait ordinateur portable vous fera vivre une agréable expérience professionnelle. Nous sommes fiers de vous annoncer que l'ordinateur portable a fait l'objet de tests minutieux et affiche une sécurité de fonctionnement sans précédent pour la satisfaction de nos clients.

Plan du mode d'emploi

Ce mode d'emploi comprend les instructions avec illustrations sur le fonctionnement de cet ordinateur portable. Nous vous recommendons de le lire avec attention avant d'utiliser l'ordinateur portable.

Chapitre 1, Préface, informations basiques de sécurité et avertissements en rapport avec l'utilisation de cet ordinateur portable. Nous vous recommendons de lire ces informations et ces avertissements avant d'utiliser pour la première fois cet ordinateur portable.

Chapitre 2, Introduction, descriptions de tous les accessoires de cet ordinateur portable.

Nous vous recommandons de vérifier la présence de tous les accessoires lorsque vous ouvrez l'emballage. Si l'un de ces accessoires est endommagé ou venait à manquer, veuillez contacter le vendeur chez qui vous avez acheté cet ordinateur portable. Ce chapitre comprend également les spécifications de l'ordinateur portable et vous présente les boutons de fonction, les raccourcis, les connecteurs, les voyants LED et les périphériques.

Chapitre 3. Pour commencer, instructions de base sur le fonctionnement et l'utilisation du clavier, du pavé tactile, du lecteur de disque dur et du périphérique de stockage optique. Les instructions concernant l'installation et le remplacement de la batterie, les procédures de branchement des divers périphériques externes, des périphériques de communication, etc. sont également représentées de façon à familiariser les utilisateurs avec cet ordinateur portable.

Déballage

Commencez par sortir les articles du carton d'emballage tout en les contrôlant attentivement. Si l'un des articles est endommagé ou venait à manquer, veuillez contacter immédiatement votre fournisseur local. Conservez le carton ainsi que les matériaux d'emballage si vous devez ultérieurement retourner l'unité. L'emballage doit contenir les articles suivants :

• Ordinateur portable
• Manuel d'installation rapide
• Adaptateur CA/CC et cordon d'alimentation
• Sacoche de transport (en option)
• Disque d'application tout-en-un, contenant la version complète du manuel d'utilisation, les pilotes, les utilisaires et la fonction de récepération optionnelle, etc..

Vue d'ensemble du produit

Cette section décrit les principaux aspects de l'ordinateur portable. Cela vous permettra d'en savoir plus sur l'apparence de l'ordinateur avant de vous en servir. Veuillez prendre note que l'ordinateur présenté dans cette section peut différer de celui que vous avez acheté.

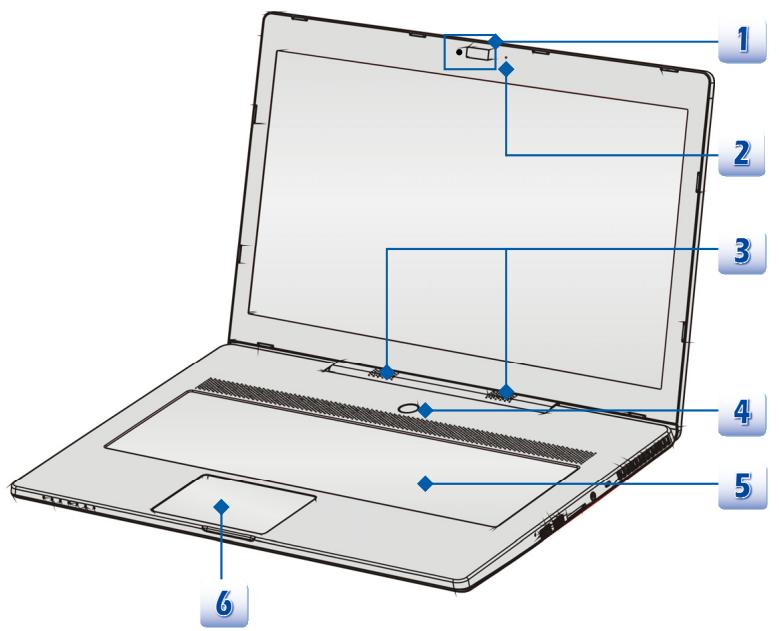

Vue ouverte du dessus

L'illustration de la vue ouverte et la description ci-dessous vous permettent de visualiser les principales zones de fonctionnement de votre ordinateur portable.

Les figures montrées ici ne sont qu'à titre de référence.

1. Webcam

Cette webcam intégrée peut être utilisée pour prendre des photos, enregistrer de la vidéo, tenir une vidéoconférence ou exécuter toute autre application interactive. L'indicateur LED du webcam, près du webcam, devient amberé lorsque la fonction du webcam est activée; LED s'éteint lorsque cette fonction est hors tension.

2. Microphone interne

C'est le microphone intégré et ses fonctions sont pareilles qu'un microphone.

3. Haut-parleurs stéréo

Permet d'obtenir un son de haute qualité type Sound Blaster avec système stéreo et fonction Hi-Fi pris en charge.

Bouton d'alimentation

Appuyez sur ce bouton d'alimentation pour déclencher l'ordinateur. Appuyez sur le bouton d'alimentation pour réveiller l'ordinateur du mode veille.

LED d'alimentation / d'économie d'énergie

L'éclairage est blanc lorsque l'ordinateur est allumé. L'éclairage est amberé lorsque la fonction NVIDIA Optimus est activée.

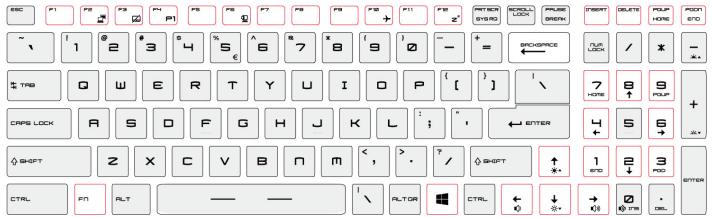

5. Clavier

Le clavier intégré dispose de toutes les fonctions d'un clavier de taille standard.

Boutons raccourcis [fn]

Utilisez boutons [Fn] sur le clavier pour activer les applications spécifiques ou des outils.

À l'aide de ces boutons, votre travail sera plus efficace.

Défini par l'utilisateur

Appuyez et maintenez le bouton Fn, et puis appuyez sur F4 pour lancer l'application Défini par l'utilisateur.

ECO Engine (Économie d'énergie)

Appuyez et maintenez le bouton Fn, et puis appuyez plusieurs fois sur F5 pour successivement commuter entre divers modes d'économie d'énergie fournis par le ECO Engine, ou d'eteindre cette fonction alternatively.

Webcam

Appuyez et maintenez le bouton Fn, et puis appuyez sur F6 pour activer la fonction Webcam. Appuyez encore pour l'éteindre.

Mode avion

Appuyez et maintenez le bouton Fn, et puis appuyez sur F10 à plusieurs reprises pour activer ou désactiver la fonction Mode avion alternatively. Pour des raisons de sécurité des vols, il est toujours recommandé d'activer le mode avion lorsque vous êtes dans un avion. Référez-vous à l'icône d'activation du mode avion sous [Démarrer / Réglages / Changer les réglages du PC / Wifi / Mode Avion] dans le bureau afin de vérifier l'état du périphérique. Pour activer la fonction Wifi ou le Bluetooth, veuillez vous référer aux instructions fournies dans "Activation sans fil pour Windows 8".

Touches [Fn] générales

Augmente le niveau de saturation RVB du LED clavier.

Baisse le niveau de saturation RVB du LED clavier.

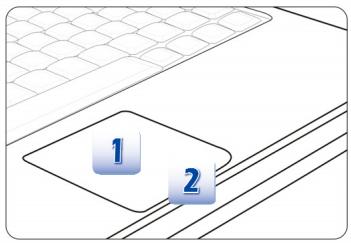

6. Pavé tactile

Il s'agit du pointeur de l'ordinateur portable. Référez-vous au chapitre 3 de ce manuel pour plus d'informations.

Batterie

Le voyant est blanc lorsque la batterie est en charge. Le voyant clignote amber lorsque la batterie est défectueuse. Il est alors recommandé de la remplacer. Consultez votre fournisseur local pour acheter une batterie de type équivalent, recommandée par le fabricant. Consultez votre fournisseur local pour acheter une batterie de type équivalent, recommandée par le fabricant. Le voyant LEDs s'éteint lorsque la batterie est complètement chargée ou lorsque l'adaptateur AC est débranché.

WLAN(WiFi)

Levoyant de l'indicateur LED est blanc lorsquela fonction Wireless LAN (WiFi) est activée. Levoyant LED s'éteint lorsquel'système est mis hors tension.

Bluetooth

Bluetooth (en option)

Le voyant de l'indicateur LED de Bluetooth est blanc lorsque la fonction Bluetooth est activée. Le voyant LED s'éteint lorsque le système est mis hors tension.

Nota: La fonction peut etre supportee en option selon le modele que vous achetez. Remarque : Pour des raisons de sécurité en vol, assurez-vous que leayarant LED de WLAN et Bluetooth est eteint lorsque vous etes en avion. Pour activer la fonction Wifi ou le Bluetooth dans le système d'exploitation Windows 8, veuillez vous reférer aux instructions fournites dans "Activation sans fil pour Windows 8" au chapitre 3. Contactez le distributeur local pour plus d'information sur la connexion WIFI s'il est besoin.

Le voyant est blanc lorsquela fonction Ver. Caps est activée.

Num lock

Le voyant est blanc lorsque la fonction Ver. Num est activée.

Disque dur/periphérique lecteur optique en cours d'utilisation

Le voyant clignote blanc lorsqule système accède au lecteur de disque dur ou au périphérique du lecteur optique.

Marché / arrêt / attente

Levoyant clignote blanc lorsqu'le système est en mode Attente. Levoyant LEDsêté intlorsquele système est mis hors tension.

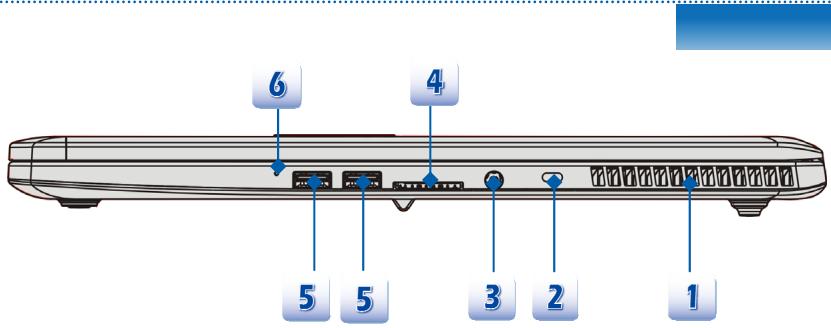

1. Ventilateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Verrouillage kensington

Cet ordinateur portable est doté d'un emplacement pour l'antivol Kensington. Cet antivol permet de sécuriser l'ordinateur sur place, avec une clé ou un périphérique PIN mécanique relié à un câble métallique caoutchouté. L'extrémité du câble dispose d'une petite boucle permettant d'enrouler l'ensemble du câble autour d'un objet fixe, comme une table lourde ou un autre meuble, sécurisant ainsi l'ordinateur sur place.

3. Connecteur d'alimentation

Permet de brancher l'adaptateur CA pour alimenter l'ordinateur portable.

4. Lecteur de cartes

Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, comme les cartes MMC (Multi-Media Card), XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), SDXC (SD eXtended Capacity), MS (Memory Stick) ou MS Pro (Memory Stick Pro). Contactez votre fournisseur local pour obtenir plus d'informations et notez que les cartes mémoire prises en charge peuvent être modifiées sans préavis.

5. Ports USB 3.0

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs périphériques, comme un périphérique de stockage, disques durs, ou vidéo camera, et offre plus d'avantages qu'un transfert de données de haute-vitesse.

6. Trou pour la réinitialisation de batterie

Si votre système d'ordinateur est suspendu, vous pouvez insérer une épingle en papier dans ce trou pour réinitialiser l'ordinateur.

Remarque: Après la réinitialisation du système d'ordinateur, veuillez connecter l'alimentation CA pour le premier démarrage.

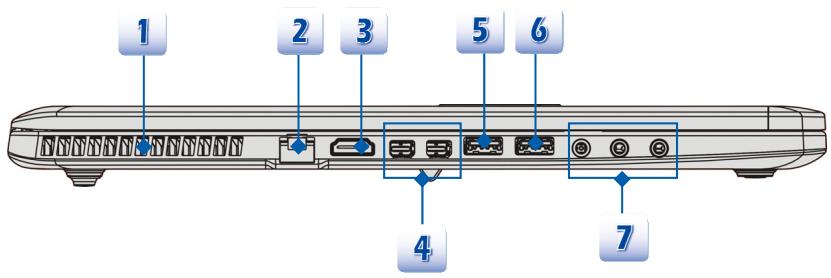

1. Ventilateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Connecteur rj-45

Le connecteur Ethernet 10/100/1000 est utilisé pour brancher un cable LAN et créer une connexion réseau.

3. Connecteur HDMI HOMI

Le HDMI (High Definition Multimedia Interface) est une nouvelle interface standard pour les ordinateurs, les écrans et les périphériques électroniques grand public qui prend en charge la vidéo standard, améliorée et haute définition, ainsi que l'audio numérique multicanaux via un seul et unique câble.

4. Port mini-displayport

Le port Mini-DisplayPort est une version miniaturisée de DisplayPort, avec un adaptateur approprié. Le port Mini-DisplayPort sert à diriger l'affichage avec l'interface VGA, DVI ou HDMI.

5. Port USB 3.0 avec supercharger

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs périphériques, comme un périphérique de stockage, disques durs, ou matériel camera, et offre plus d'avantages qu'un transfert de données de haute-vitesse. En outre, ceci est aussi un port USB SuperCharger qui supporte le périphérique d'Apple et la charge d'alimentation rapide au mode hors tension.

6. Ports USB 3.0

USB 3.0, USB SuperSpeed (SuperVitesse), transfert à une haute vitesse pour la connexion de plusieurs périhériques, comme un périhérique de stockage, disques durs, ou video camera, et offre plus d'avantages qu'un transfert de données de haute-vitesse.

7. Connecteurs port audio

Permet d'obtenir un son de haute qualité type Sound Blaster avec système stéréo et fonction Hi-Fi pris en charge.

Casque out / SPDIF-out ◆ Connecteur pour haut-parleur ou casque. Le connecteur S/PDIF est utilisé pour une transmission d'audio numérique à un haut- parleur externe par un cable de fibre optique. ◆ Connectez le haut-parleur avant ici.

Ligne In ◆ Connecteur pour un pérophérique externe d'audio. ◆ Connectez les haut-parleurs arrêté ici.

Microphone ◆ Connecteur pour un microphone externe. ◆ Connectez les haut-parleurs Centre et Caisson de basse ici.

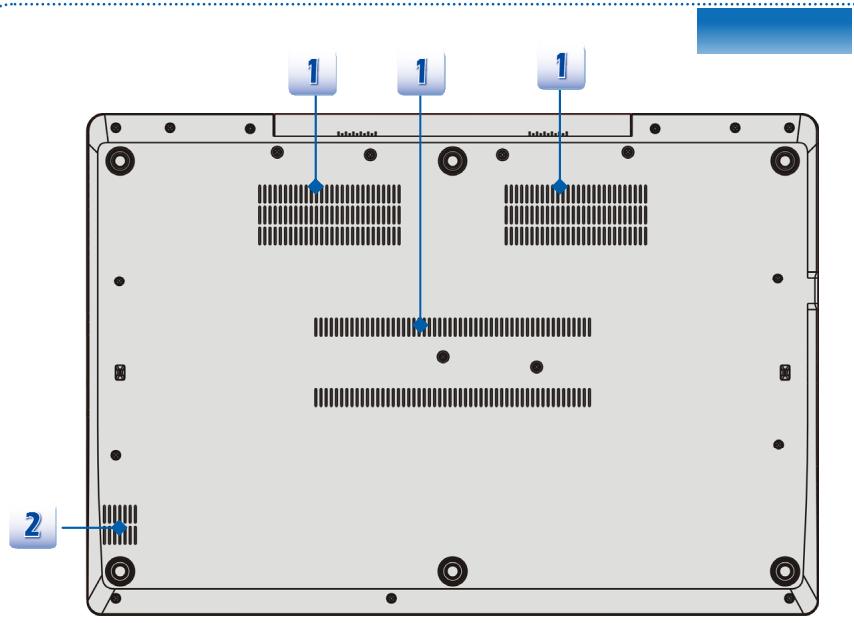

1. Ventilateur

Le ventilateur est donc pour refroidir le système. Pour garantir une bonne circulation, NE BLOQUEZ PAS le ventilateur.

2. Haut-parleur caisson de basse

Le haut-parleur caisson de basse sert à reproduire la note basse.

Les spécifications peuvent varier sans préavis. Les produits vendus sont différents selon les régions. Veillez vérifier les spécifications détaillées avec le distributeur local.

Caracteristiques physiques
Dimension	418.5 (W) x 287 (D) x 21.8 (H) mm
Poids	2.6 kg (avec la batterie 6-cellules)
Proessesurs
Type de processeurs	Intel® Haswell Quad Core
Proessesursupportés	Intel® Quad Core processeur
Puces multi-cœur
Puces	Intel® Lynx Point HM8 séries
Mémoire
Technologie	DDR3L 1333/ 1600 MHz
Mémoire	DDR3L SO-DIMM X 2 emplacements
Maximum	Jusqu'à 16 GB
Alimentation
Adaptateur CA/CC (1)	120W, 19.5V
(en option)	Entrée : 100~240V, 50~60HzSortie : 19.5V --- 6.15A ☑ ☐ ☑
Adaptateur CA/CC (2)	150W, 19.5V
(en option)	Entrée : 100~240V, 50~60HzSortie : 19.5V --- 7.7A ☑ ☐ ☑
Type de batterie	6-cellules
Batteries temps réel	Oui
Stockage(les articles montrés ici peuvent varier sans prévis)
Encombrement disque dur	2.5" HDD / mSATA SSD
Ports I/O
USB	x 4 (version 3.0)
Mic-in	x 1
Ligne-in	x 1
Casque -out	x 1 (SPDIF-Out supporté)
RJ45	x 1
HDMI	x 1
Mini-DisplayPort	x 2
Lecteur de cartes	x 1 (SD/MMC) Les cartes mémoire prises en charge peuvent être modifiées sans préavis.
Ports de communication
LAN	10/ 100/ 1000Mb Ethernet
Wireless LAN	Supporté
Bluetooth	Supporté
Ecran
Type LCD	Ecran HD plein 17.3"
Luminosité	Contrôle par les raccourcis K/B
Vidéo
Graphiques	NVIDIA GeForce distinct graphiques + Intel HD graphiques UMA Avec NVIDIA Optimus supporté
VRAM	GDDR5, 2GB ou 3GB Dépend du modèle que vous achetez.
HDMI output	Supporté
DisplayPort output	Supporté
Fonction Multi-Ecran	Supporté
WebCam
HD CMOS Caméra	Supporté
Audio
Haut-parleur intégré	2 haut-parleurs + 1 caisson de basse
Volume de son	Ajusté par le raccouci du clavier et logiciels
Logiciel et BIOS
Redémarrage flash USB	Démarriage disquette USB DOS uniquement
BIOS	Support démarriage rapide
Autres
Compatibilité	WHQL
Verrouillage Kensington	x 1

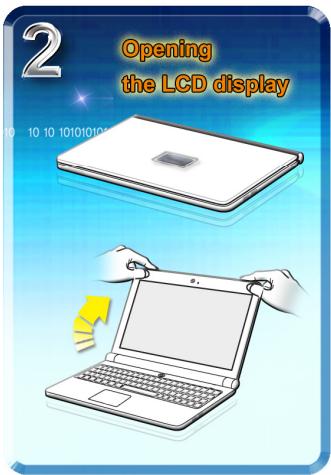

Commencer à utiliser l'ordinateur portable

Pour un nouveau utilisateur de cet ordinateur portable, nous vous proposons de suivre les instructions ci-dessous pour commencer à l'utiliser.

Adaptateur CA

Veuillez noter qu’il est fortement recommandé de brancher l’adaptateur CA/CC et d’utiliser l’alimentation secteur pour la première utilisation de l’ordinateur portable. Lorsque l’alimentation secteur est branchée, la batterie se charge immédiatement.

Veuillez noter que l'adaptateur CA/CC inclus dans l'emballage est agréé pour cet ordinateur; l'utilisation d'un autre modèle d'adaptateur peut endommager l'ordinateur ou les autres périphériques qui y sont reliés.

Ne couvrez pas l'adaptateur CA/CC car il produit de la chaleur au cours de l'utilisation. Toujours faites attention à la chaleur de l'adaptateur CA/CC.

Utilisation de l'ensemble batterie

Cet ordinateur portable est équipé d'un ensemble batterie au lithium de haute capacité intégrée. L'ensemble batterie au lithium rechargeable représente une source d'alimentation interne de l'ordinateur. Veuillez noter que cet ensemble batterie ne peut être remplacé par l'utilisateur.

Préservation de la batterie

Pourage, la vie ne s'est pas qu'une chance. Il ne sait pas si le peuple est malené ou ne sait si le peuple est malené et ne sait si le peuple est malené.

Pour optimiser la durée de vie de la batterie et éviter les soudaines pertes de puissance, veuillez suivre les conseils ci-dessous :

• Suspendre le fonctionnement du système si ce dernier ne sera pas utilisé pendant un long moment, ou raccourcir le minuteur avant suspension.
• Mettre le système sous tension lorsque vous n'allez pas l'utiliser pendant un long moment.
• Désactiver les paramètres inutiles ou enlever les périhériques en veille.
• Connecter un adaptateur CA/CC au système lorsque cela est possible.

Chargement de l'ensemble batterie

L'ensemble batterie peut être rechargé lorsqu'il est dans l'ordinateur portable. Veuillez prendre en compte les informations suivantes avant de recharger la batterie :

• Si un ensemble batterie charge n'est pas disponible, sauvegardez et fermez tous les programmes puis éteignez le système ou enregistrez sur disque.
• Branchez l'ordinateur sur une source d'alimentation CA/CC externe.
• Vous pouvez utiliser le système, suspendre son fonctionnement, l’éteindre et le mettre hors tension, sans interrompre le processus de charge. L’ensemble batterie utilise des cellules au lithium-ion qui n’ont pas « d’effet mémoire ». Il n’ andons de consommer complètement l’alimentation batterie une fois par mois.
• Si vous n'utilisez pas l'ordinateur portable pendant un long moment, nous vous suggérons d'enlever l'ensemble batterie de votre ordinateur. Cela peut s'avérer utile pour rallonger la durée de vie de la batterie. La durée du chargement réel se détermine à l'utilisation.

Gestion de l'alimentation dans windows OS

La gestion de l'alimentation d'ordinateurs personnels (PCs) et de moniteurs est potentiellement conservatrice de l'électricité significative ainsi que de livrer des bénéfices environnementaux. Pour une meilleure efficacité énergétique, éteignez Your écran ou mettez l'ordinateur en mode veille ou en mode hibernation après une période d'inactivité.

Suivez les instructions ci-dessous pour ajuster la gestion d'alimentation dans Windows OS :

Les Options d'alimentation dans Windows OS vous permettent de contrôler les fonctions de gestion d'alimentation de l'écran, du disque dur et de la batterie.

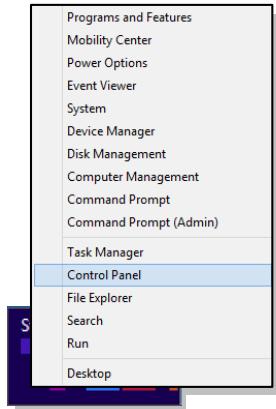

Faites glisser le curseur sur le coin gauche de l’écran et l’icône Démarrer va apparaître. Sélectionnez Panneau de configuration dans le menu.

Cliquez sur Système et Sécurité.

Système et Sécurité

Ensuite cliquez sur Options d'alimentation.

Power Options

Sélectionnez un mode d'alimentation qui corresponde à vos besoins.

Le menu de mise en veille de l'ordinateur va proposer diverses options comme ci-dessous:

Vous pouvez sortir l'ordinateur du mode veille en pressant le bouton d'allumage.

Conseils d'économie d'énergie

• Activez la fonction d'économie d'énergie afin de contrôler la consommation d'énergie de l'ordinateur. Eteignez le moniteur après une période d'inactivité.
• Utilisez la touche du mode veille Fn et F12 pour le mettre au mode d'économie d'énergie.
• Réglez les réglages dans les options d'alimentation sous Windows OS pour optimiser la gestion d'alimentation de l'ordinateur.
• Déconnectez toujours le cordon d'alimentation AC ou enlevez l'ensemble batterie ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, pour aucune consommation d'énergie.

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre énergie ou en mode «veille», après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivante lorsque le système fonctionne sur courant alternatif :

• Éteindre l'écran après 5 minutes Mettre en mode Veille après 10 minutes

L'ordinateur sort du mode Veille si le bouton alimentation/Veille est appuyé. Lorsque la fonctionnalité Réveil LAN (WOL) est activée, l'ordinateur peut également sortir du mode Veille par un signal de réseau Internet.

Fonctionnement de base

Si vous êtes novices en matière d'ordinateur portable, veuillez lire les instructions suivantes pour votre propre sécurité et pour votre confort dans l'utilisation de ses fonctions.

Conseils en matière de sécurité et de comportement

Cet ordinateur est une plateforme portable vous permettant de travailler n'importe où.

Cependant, il est important de disir une bon espace de travail si vous voulez travailler avec votre ordinateur portable pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail.
3. Lorsque vous vous asseyez, ajustez le dossier de l'assise (s'il y en a un) de façon à ce qu'il maintienne confortablement votre dos.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ de votre corps lorsque vous travaillez.
5. Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets.
6. Ajustez l'angle/la position du panneau LCD pour bénéficier d'une vue optimale.
7. N'utilisez pas votre ordinaire portable si l'environnement n'est pas confortable (par exemple sur un lit).
8. Modifiez fréquemment votre posture.
9. Étirez-vous et faites régulièrement bouger votre corps.
10. N'oubliez pas de faire une pause après un moment de travail.

Connaître le clavier

Cet ordinateur portable dispose d'un clavier toutes fonctions. Ce clavier peut se diviser en quatre catégories : Touches d'écriture, touches curseur, touches numériques et touches fonctions.

1. Touches d'écriture
2. Touches numériques
3. Touches curseur / touches fonctions

Touches d'écriture

Outre le fait de disposer de toutes les principales fonctions d'un clavier, ces touches d'écriture fournissent également plusieurs touches pour des actions particulières, comme les touches [Ctrl], [Alt] et [Esc].

Lorsque les touches de verrouillage sont actionnées, les LEDs correspondantes s'allument pour indiquer leur état :

1. Num Lock: Appuyez sur cette touche pour activer et désactiver le verrouillage numérique. Lorsque cette fonction est activée, vous pouvez utiliser les touches numériques intégrées aux touches d'écriture.
2. Caps Lock : Appuyez sur cette touche pour activer et désactiver le verrouillage majuscule. Lorsque cette fonction est activée, les lettres saisies seront en majuscule.
3. Scroll Lock: Appuyez sur cette touche pour activer et désactiver l'arrêt défilament. Cette fonction est définie par les programmes individuels et est habituellement utilisée sous DOS.

Touches numériques

Trouvez les touches numériques sur votre clavier puis activez la fonction Ver Num pour utiliser ces mêmes touches et saisir des nombres et des calculs.

Touches curseur

Les quatre touches curseur (flèche) et les touches [Home], [PgUp], [PgDn], [End] sont utilisées pour contrôler le mouvement du curseur.

La touche [Backspace], les touches [Ins] et [Del] en haut à droite sont utilisées pour l'édition.

Touches windows

Vous trouverez sur le clavier la touche avec le logo Windows ( ), qui sert à exécuter des fonctions spécifiques à Windows, comme l'ouverture du menu Démarrer et le lancement du menu des raccourcis. Pour plus d'informations sur ces touches, veuillez consulter le manuel de Windows ou l'assistance en ligne.

Touches [fn] générales

Permet de passer d'un mode de sortie écran à un autre : écran LCD, moniteur externe ou les deux.

Permet d'activer ou de désactiver la fonction pavé tactile.

Permet de diminuer la luminosité de l'écran LCD.

Permet d'augmenter la luminosité de l'écran LCD.

Permet de diminuer le volume du haut-parleur intégré.

Permet d'augmenter le volume du haut-parleur intégré.

Désactive la fonction audio de l'ordinateur.

Force l'ordinateur à entrer en mode veille (selon la configuration du système).

- Touches raccourcies [fn]

Utilisez les boutons [Fn] sur le clavier pour activer les applications spécifiques ou des outils. Avec l'aide de ces boutons, votre travail sera plus efficace.

Défini par l'utilisateur

• Appuyez et maintenez le bouton Fn, et puis appuyez le F4 pour lancer l'application Défi par l'utilisateur.

ECO Engine (Économie d'énergie)

• Appuyez et maintenez le bouton Fn, et puis appuyez plusieurs fois sur F5 pour successivement commuter entre divers modes d'économie d'énergie fournis par le ECO Engine, ou d'éteindre cette fonction alternatively.

Webcam

• Appuyez et maintenez le bouton Fn, et puis appuyez sur F6 pour activer la fonction Webcam. Appuyez encore pour l'éteindre.

Mode avion

• Appuyez et maintenez le bouton Fn, et puis appuyez sur F10 à plusieurs reprises pour activer ou désactiver la fonction Mode avion alternatively. Pour des raisons de sécurité des vols, il est always recommended d'activer le mode avion lorsqu vous êtes dans un avion.
• Référez-vous à l'icône d'activation du mode avion sous [Démarrer / Réglages / Changer les réglages du PC / Wifi / Mode Avion] dans le bureau afin de vérifier l'état du périphérique. Pour activer la fonction Wifi ou le Bluetooth, veuillez vous référer aux instructions fournies dans "Activation sans fil pour Windows 8".

Activation sans fil pour windows 8

1. Faites glisser le curseur en bas à droite de l'écran et la barre de charme avec 5 icônes (Recherche/ Partager/ Démarrer/ Périphériques/ Réglages) apparaîtra. Ou glissez votre doigt de droite à gauche sur le Smart Pad pour ouvrir la barre de charme.
2. Cherchez l'icone "Réglages" sur le bureau et cliquez dessus.
3. Entrez dans la page principale du "Panneau de configuration" en cliquant sur "Changer les paramètres de l'ordinateur."
4. Ouvrez les "Péripériques sans fil" sous "Sans fil."
5. Assurez-vous que le mode Avion est désactivé ici.
6. Activez/déactivez le Wi-Fi ou le Bluetooth en faisant basculer la barre de besoin. Référez-vous au statut des LED afin de vérifier l'état du périphérique.

1. Lorsque le mode Avion est mis en ON, les fonction
2. Wi-Fi et Bluetooth sont désactivés immédiatement.
3. Les informations montrées ici ne sont qu'à titre de référence et peuvent varier sans préavis.

Connaître le pavé tactile

Le pavé tactile intégré à votre ordinateur portable est un pointeur compatible avec une souris standard et vous permettant de commander l'ordinateur en pointant l'emplacement du curseur à l'écran et de faire une sélection en utilisant les deux boutons.

1. Zone de déplacement du curseur Cette zone sensible à la pression du pavé tactile vous permet d'y placer vos doigts et de contrôler le curseur à l'écran en déplaçant l'un de vos doigts.
2. Boutons Gauche/Droite Agissant comme le bouton croix/gauche de la souris.

Utilisation du pavé tactile

Veuillez lire la description suivante pour savoir utiliser le pavé tactile :

• Configuration du pavé tactile

Vous pouvez personnaliser le pointeur de façon à répondre à vos propres besoins. Si vous êtes gaucher par exemple, vous pouvez inverser les fonctions des deux boutons. De plus, vous pouvez modifier la taille, l'apparence, la vitesse de déplacement et d'autres fonctionnalités avancées du curseur à l'écran.

Pour configurer le pavé tactile, utilisez le pilote standard Microsoft ou IBM PS/2 de votre système d'exploitation Windows. Les Propriétés de la souris dans le Panneau de configuration vous permettent de modifier la configuration.

Positionnement et déplacement

Placez votre doigt sur le pavé tactile (habituellement l'index) : le pavé rectangulaire va réagir comme une copie miniature de votre écran. En déplaçant votre index sur le pavé, le curseur à l'écran bouge simultanément, dans la même direction. Lorsque votre doigt atteint le bord du pavé, soulevez-le puis replacez-le sur le pavé pour poursuivre le mouvement.

Pointer et cliquer

Lorsque vous avez déplacé et placé le curseur sur une icône, un élément d'un menu ou une commande que vous pouvez exécuter, il suffit d'appuyer légèrement sur le pavé tactile ou d'appuyer sur le bouton gauche pour le sélectionner. Cette procédure, appelée pointer et cliquer, représente la base du fonctionnement de votre ordinateur portable. Contrairement au pointeur traditionnel, la souris, l'ensemble du pavé tactile peut agir comme un bouton gauche : chaque pression sur le pavé tactile correspond à une pression du bouton gauche de la souris. Si vous tapez rapidement deux fois sur le pavé tactile, il s'agit d'un double-click.

Glisser et déplacer

Vous pouvez déplacer des fichiers ou des objets dans votre ordinateur en utilisant la fonction Glisser/Déplacer. Il suffit de placer le curseur sur l'objet voulu et de taper deux fois légèrement sur le pavé tactile. Laissez ensuite votre doigt sur le pavé pour taper une deuxième fois. Vous pouvez maintenant faire glisser l'objet sélectionné jusqu'à l'emplacement voulu en déplaçant votre doigt sur le pavé. Soulevez votre doigt pour déposer l'objet à la place voulue. Vous pouvez également rester appuyé sur le bouton gauche lorsque vous sélectionnez un élément, puis déplacer votre doigt jusqu'à l'emplacement voulu. Pour finir, enlevez votre doigt du bouton gauche.

1. Déplacez le curseur en faisant glisser votre doigt.
2. Placez confortablement votre poignet sur le bureau.

Connaître le smart pad

Ce Smart Pad intégré dans votre ordinateur vous permet d'exécuter diverses actions avec les touches et gestes de multi-doigts quand l'ordinateur fonctionne. Il est également capable de détecter les changements du mouvements de multi-doigts exécutés précisément par l'utilisateur. Ce Smart Pad significatif non seulement rend votre travail plus efficace, mais aussi apporte une expérience agréable d'utilisation de l'ordinateur.

1. Pour plus d'informations sur l'utilisation de la fonction spécifique de Smart Pad, veuillez vous référer aux instructions du Smart Pad en double-cliquant sur l'icône de Smart Pad ( ) dans la liste de tâches en bas à droite de l'écran.
2. La fenêtre Elan Smart-Pad apparaît. Choisissez ? pour plus d'informations détaillées sur l'utilisation de ce Smart-Pad.

Votre ordinateur portable est équipé d'un lecteur de disque dur de 2,5 pouces. Le lecteur de disque dur est un périphérique de stockage d'une vitesse et d'une capacité plus importantes que tout autre périphérique de stockage (disquette et périphérique de stockage optique.) Il est donc habituellement utilisé pour installer le système d'exploitation et les applications de logiciel.

Pour éviter toute perte accidentelle de données dans votre système, utilisez régulièrement une sauvegarde de secours de vos fichiers importants.

N'éteignez pas votre ordinateur portable lorsque le voyant LED du disque dur indique que ce dernier est en cours d'utilisation.

N'enlevez ni d'installez le lecteur de disque dur lorsque l'ordinateur portable est sous tension. Le remplacement du lecteur de disque dur doit être effectué par un professionnel agréé ou un technicien qualifié.

Connexion de périphériques externes

Les ports I/O (entrée/sortie) de l'ordinateur portable vous permettent d'y brancher des périphériques. Tous les périphériques indiqués ci-dessous ne sont disponibles qu'à titre d'exemple.
