WIND TOP AE1920 - Ordinateur tout-en-un MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur tout-en-un
Marque et modèle	MSI WIND TOP AE1920
Processeur	Intel Atom D525 double cœur 1,8 GHz
Chipset	Intel NM10 Express
Mémoire RAM	2 × SO-DIMM DDR3 800 MHz, max 4 Go
Stockage	Disque dur 2,5" SATA ; lecteur optique DVD Super Multi
Affichage	Écran TFT LCD 18,5 pouces, résolution 1366 × 768, 16:9
Graphiques	ATI Park-LP 512 Mo VRAM (optionnel) ou Realtek RTD2382-GR
Audio	Realtek ALC888, haut-parleurs stéréo 2 × 3 W
Webcam	1,3 Mpx avec microphone intégré
Réseau	LAN Gigabit Realtek RTL8111C ; Wi-Fi 802.11 b/g/n (optionnel)
Connectivité	4 × USB 2.0, 1 × RJ-45, 1 × prise micro, 1 × prise casque
Lecteur de cartes	Multi‑cartes : SD, SDHC, MS, MS Pro, MMC, xD
Alimentation	Adaptateur CA/CC 65 W (entrée 100‑240 V~, 50/60 Hz, sortie 19 V, 3,42 A)
Dimensions (L × H × P)	476 × 365 × 49 mm
Poids	Environ 5,5 kg (estimation)
Fonctions principales	Écran tactile (sur certains modèles), clavier et souris sans fil optionnels, OSD, gestion d'alimentation, récupération système par F3 ou disque
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas appliquer de liquide directement ; balayette fournie pour l'écran LCD
Sécurité	Mise à la terre obligatoire ; ne pas couvrir les ventilateurs ; éviter l'humidité et températures extrêmes (hors fonctionnement 0‑60 °C)
Pièces détachées et réparabilité	Processeur, mémoire, disque dur, mini carte PCI‑E, lecteur optique potentiellement remplaçables par un technicien agréé ; garantie annulée si intervention non autorisée

FOIRE AUX QUESTIONS - WIND TOP AE1920 MSI

Comment configurer mon MSI Wind Top AE1920 pour la première fois ?

Lors de la première mise sous tension, suivez l'assistant d'installation de Windows. Choisissez votre langue, pays, disposition du clavier, nom d'utilisateur et mot de passe. Acceptez les termes de licence et sélectionnez les paramètres recommandés. L'installation complète prend environ 30 minutes.

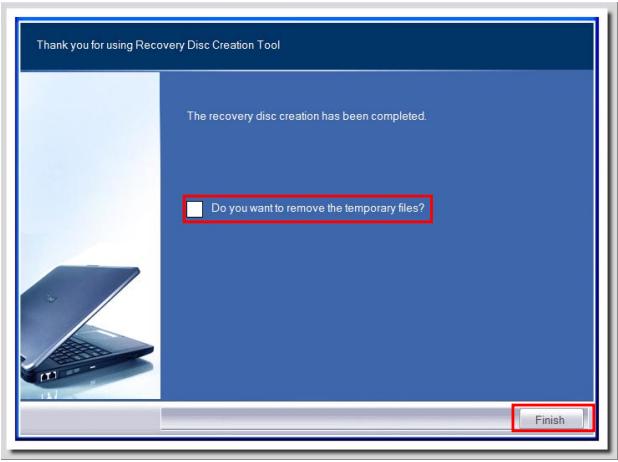

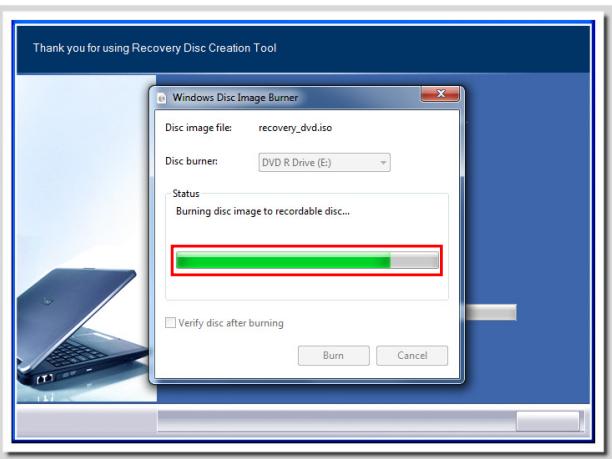

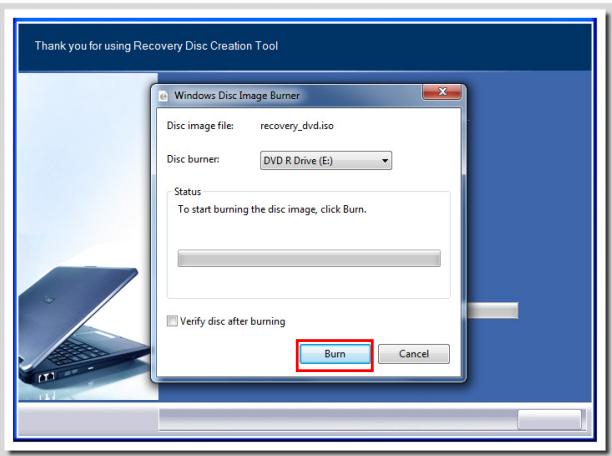

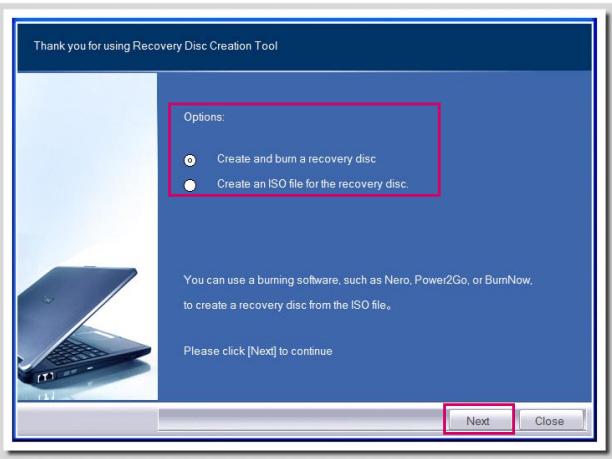

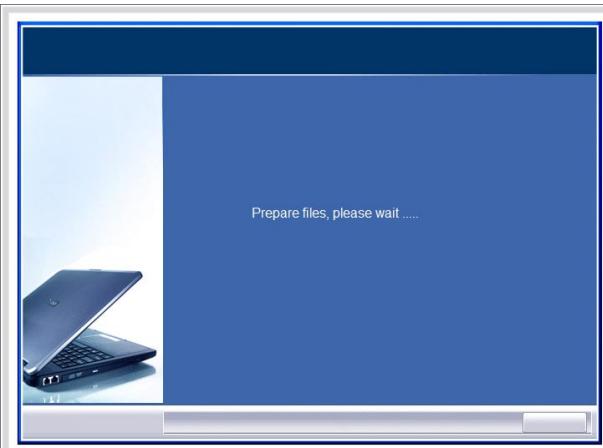

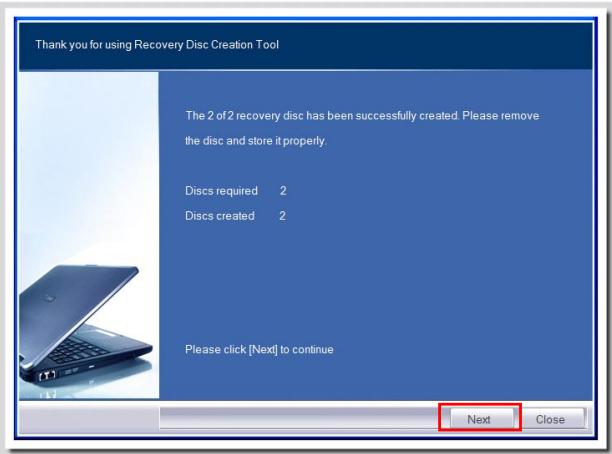

Comment créer un disque de récupération système ?

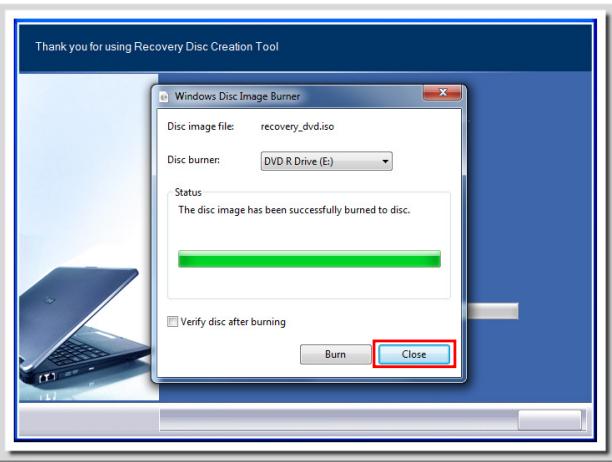

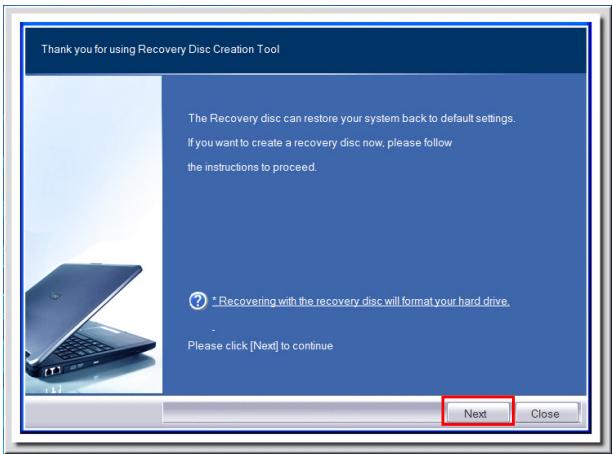

Double-cliquez sur l'icône BurnRecovery sur le bureau. Sélectionnez 'Créer et graver un disque de récupération'. Suivez les instructions pour graver un ou plusieurs DVD vierges. Conservez ces disques en lieu sûr pour restaurer le système en cas de problème.

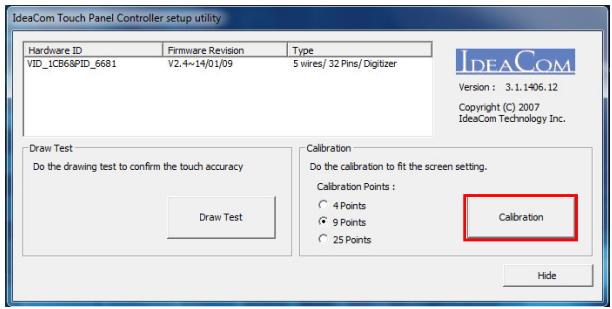

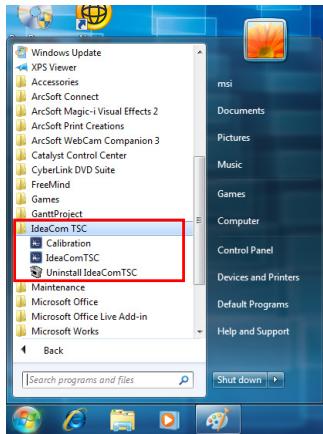

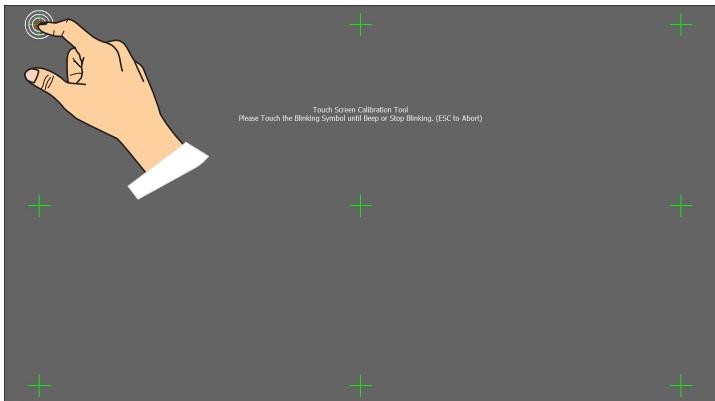

Comment calibrer l'écran tactile ?

Ouvrez Démarrer > Tous les programmes > IdeaCom TSC. Cliquez sur Calibration et suivez les points affichés à l'écran. Vous pouvez choisir entre une calibration 4, 9 ou 25 points. Une calibration 9 points est recommandée pour un usage standard.

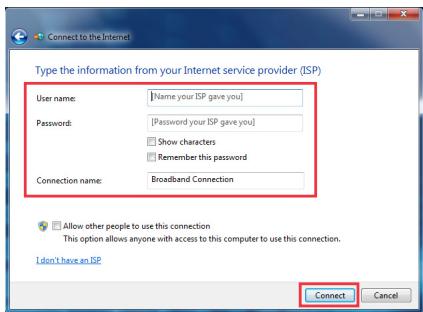

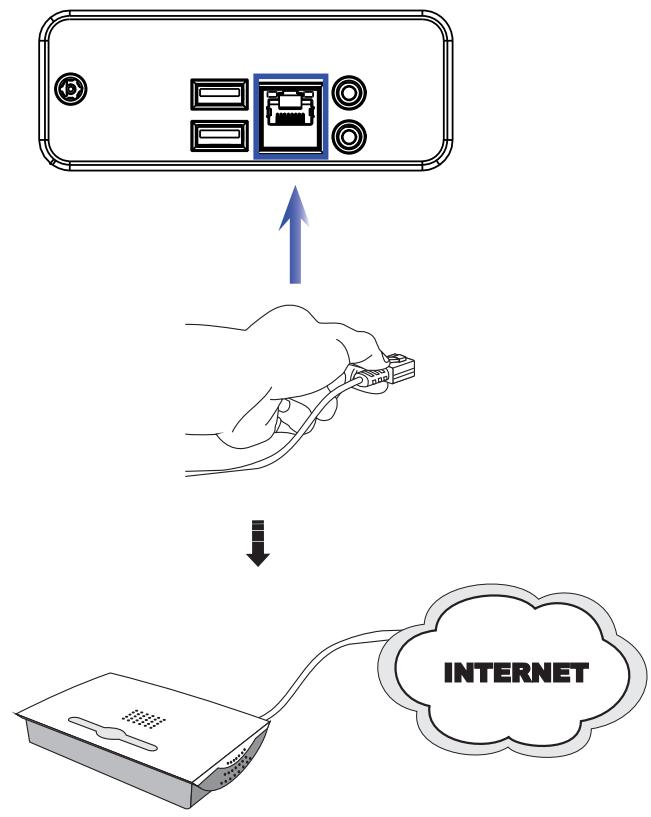

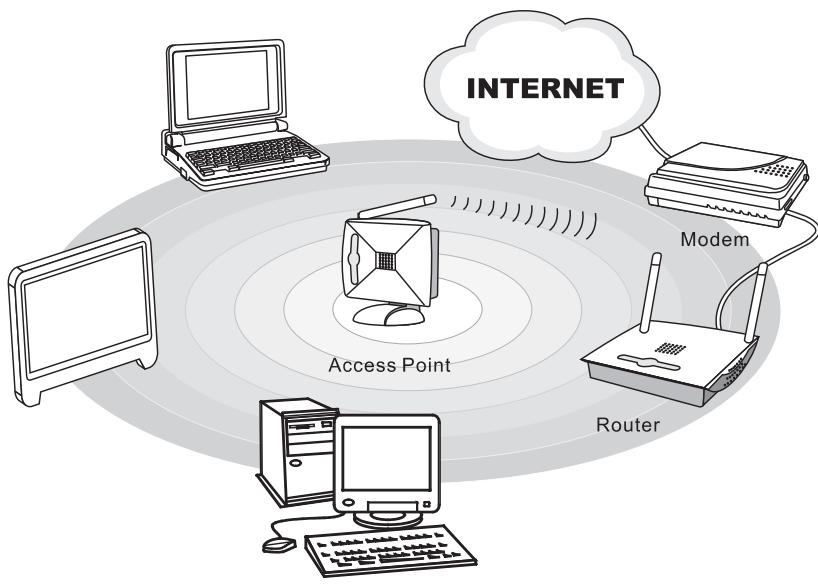

Comment connecter mon ordinateur à Internet par câble (LAN) ?

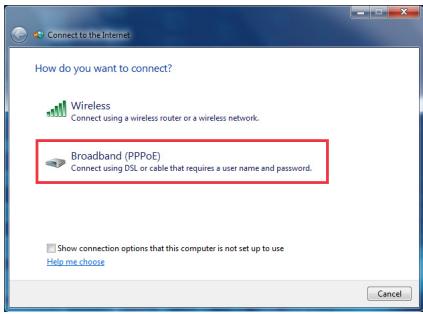

Branchez un câble Ethernet sur le port RJ-45 à l'arrière. Allez dans Démarrer > Panneau de configuration > Réseau et Internet > Connexion à Internet. Sélectionnez Haut débit (PPPoE) et saisissez les identifiants fournis par votre FAI.

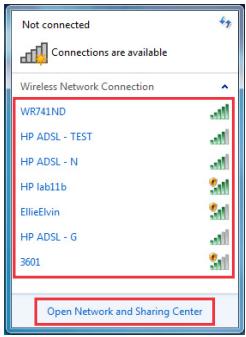

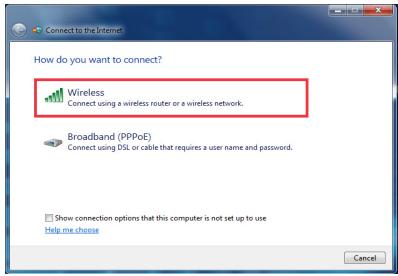

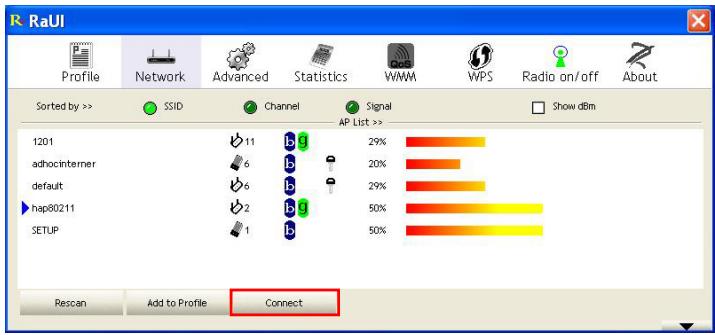

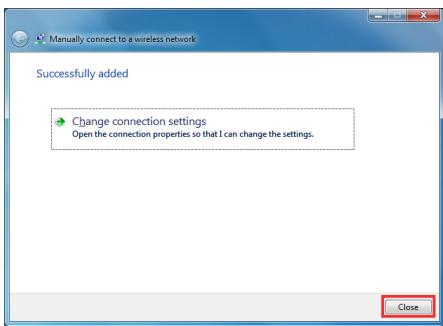

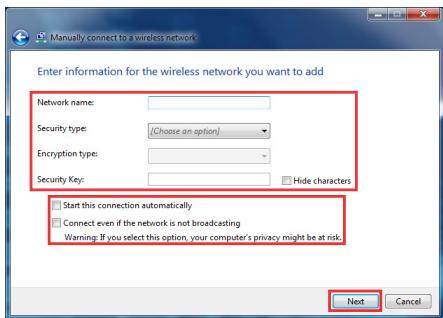

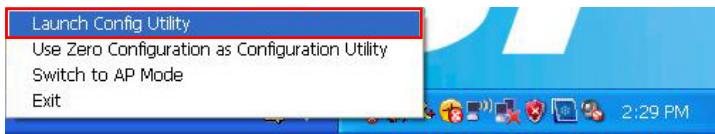

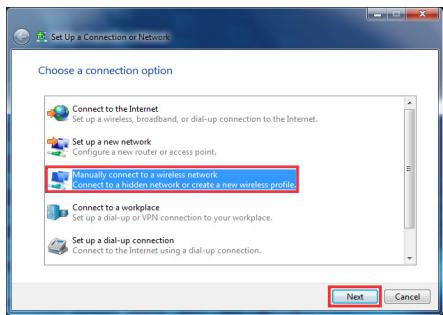

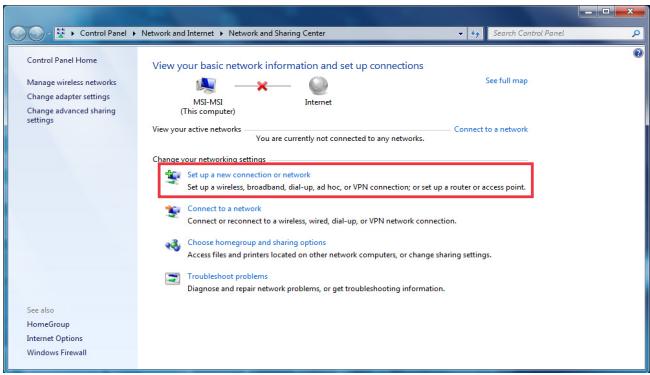

Comment utiliser la connexion Wi-Fi ?

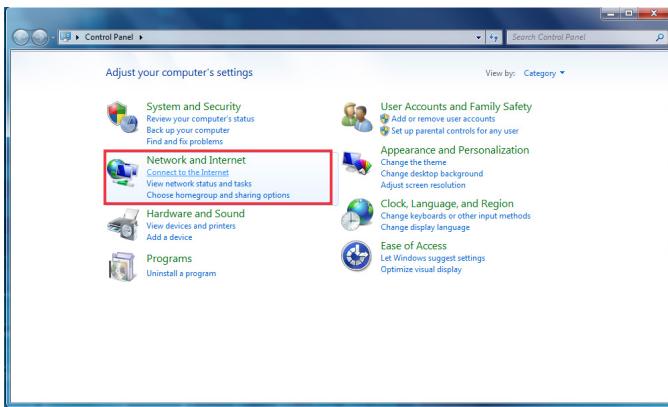

Vérifiez que votre modèle dispose du module Wi-Fi optionnel. Allez dans Démarrer > Panneau de configuration > Réseau et Internet > Connexion à Internet, sélectionnez Sans fil, puis choisissez votre réseau dans la liste. Saisissez la clé de sécurité si nécessaire.

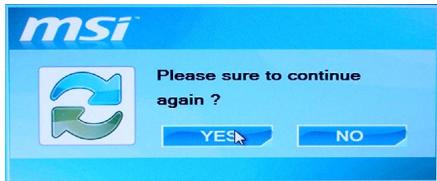

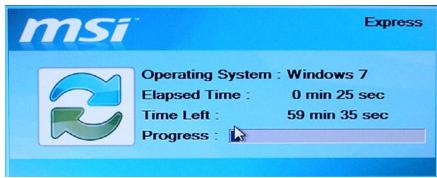

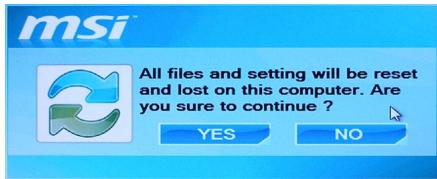

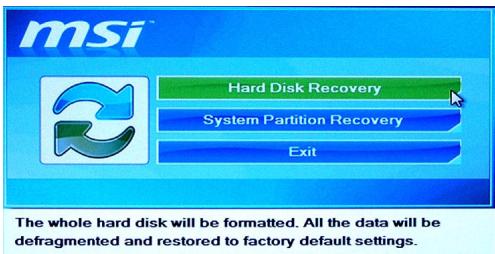

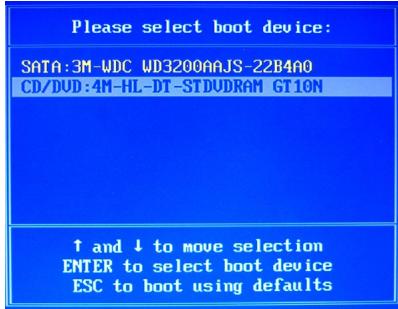

Comment restaurer le système d'exploitation à ses paramètres d'usine ?

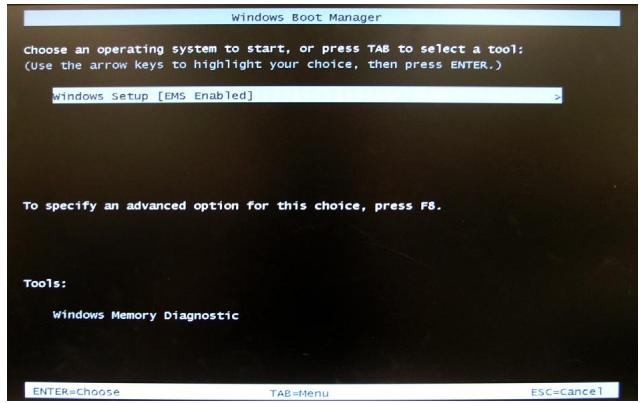

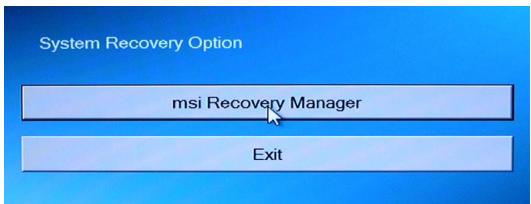

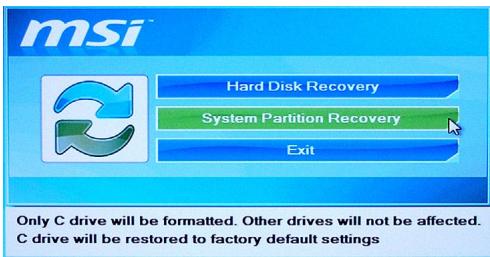

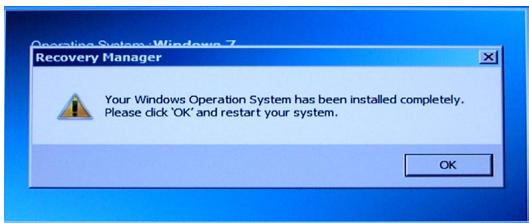

Deux méthodes : 1) Au redémarrage, appuyez sur F3 pour lancer le gestionnaire de récupération MSI. 2) Si cela échoue, insérez le disque de récupération, redémarrez et appuyez sur F11 pour démarrer sur le CD/DVD. Choisissez 'Récupération de la partition système' pour ne formater que le lecteur C.

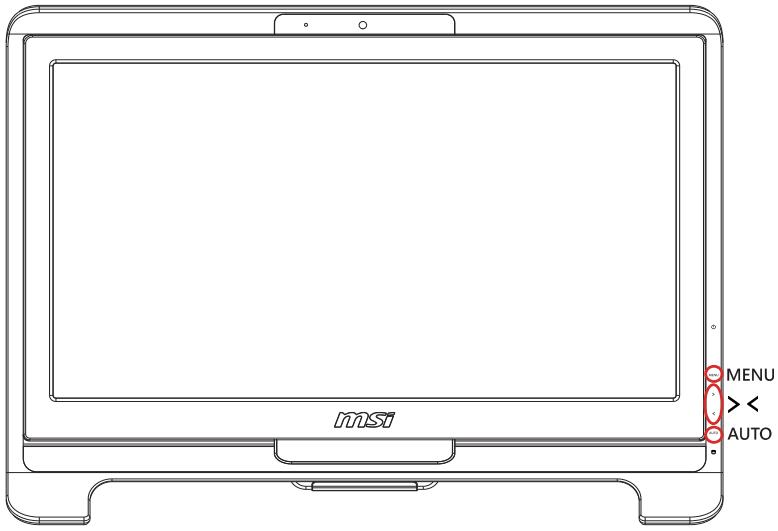

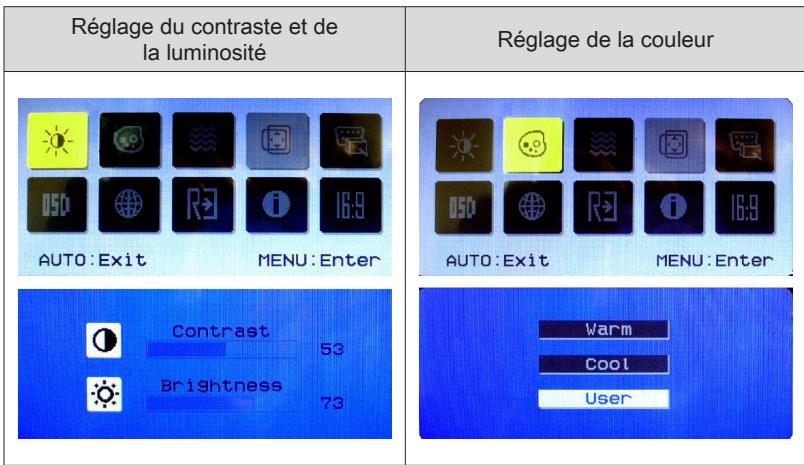

Comment ajuster les paramètres d'affichage via le menu OSD ?

Appuyez sur le bouton MENU situé en bas à droite de l'écran. Utilisez les flèches pour naviguer : luminance, contraste, position, langue, etc. Le bouton AUTO permet de quitter ou de sélectionner un mode vidéo prédéfini.

Quelles sont les consignes de sécurité importantes ?

Placez l'ordinateur sur une surface plane et stable. Branchez l'adaptateur secteur sur une prise avec terre. Ne couvrez pas les ventilateurs. Évitez les températures extrêmes (hors fonctionnement 0-60°C) et l'humidité. Débranchez toujours le cordon avant d'ouvrir le boîtier.

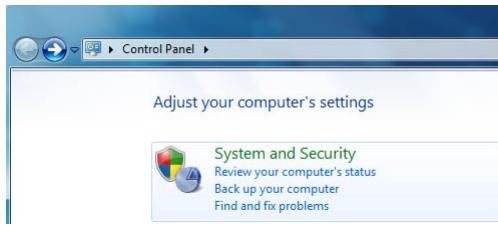

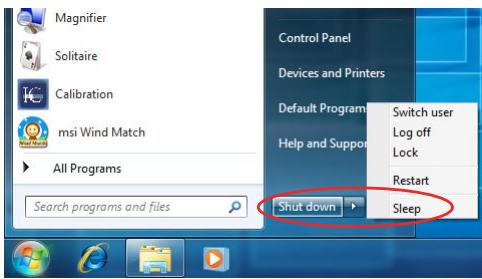

Comment économiser l'énergie avec cet ordinateur ?

Utilisez la touche Fn + Z pour passer en mode veille. Allez dans Panneau de configuration > Options d'alimentation pour choisir un plan économique. Débranchez l'adaptateur secteur lorsque l'ordinateur reste inactif longtemps.

Que faire si le curseur tactile ne suit pas le doigt ?

Lancez l'outil IdeaCom TSC depuis le menu Démarrer. Effectuez une calibration (9 points de préférence). Si le problème persiste, vérifiez que l'écran est propre et qu'aucun objet ne touche accidentellement la surface. Pour une meilleure précision, utilisez le stylet fourni (optionnel).

MODE D'EMPLOI WIND TOP AE1920 MSI

Système MS-A923 (V1.X)

TABLE DES MATIÈRES

Remarque concernant les droits d'auteur. iii Marque de commerce. iii Brevets déposés aux États-Unis numérios iii Historique des révisions iii Mise à niveau et garantie iv Achat des éléments remplaçables. iv Support technique iv Fonctions du produit écologique. Politique environnementale. Instructions de sécurité. vi Conformité CE viii Déclaration FCC-B sur les interférences de radiofréquence viii Déclaration WEEE ix 1. Vue d'ensemble 1-1 Contenu. 1-2 Vue d'ensemble du système 1-3 Spécifications de la carte mère 1-9 Spécifications du système 1-10 Remplacement des composants et mises à niveau 1-11 2. Pour commencer 2-1 Conseils en matière de sécurité et de comportement 2-2 Prendre de bonnes habitudes de travail 2-3 Connaître le clavier (en option) 2-4 Placer notre système 2-6 Branchement des périphériques 2-7 Connexion de l'alimentation 2-10 3. Fonctionnement du système 3-1 Première installation de démarrage du système 3-2 Création du disque de récupération du système 3-3 Calibration d'écran tactile (seulement pour le mode de simplicité) 3-9 Connexions réseau sous Windows 3-11 Connexion LAN sans fil RALINK (en option). 3-16 Son SRS Premium Sound (en option) 3-18 OSD (On-Screen-Display: Menu à l'écran) 3-20 Gestion de l'alimentation 3-23 Récupération du système 3-25

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO-STAR INTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

MSI® est une marque déposée de Micro-Star Int'l Co., Ltd.

Intel® est une marque déposée d'Intel Corporation.

Realtek® est une marque déposée de Realtek Semiconductor Corporation.

Windows® est une marque déposée de Microsoft Corporation.

Brevets déposés aux États-Unis numérios

4,631,603; 4,819,098; 4,907,093; 5,315,448; et 6,516,132.

Ce produit inclut une technologie de protection du droit d'auteur qui est protégée par des brevets E-U et autres droits sur la propriété intellectuelle. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Macrovision et est destinée à un usage domestique et autres utilisations restreintes, à moins d'une autorisation par Macrovision. L'ingénierie inverse et le désassemblage sont interdits.

Historique des révisions

Révision

Historique des révisions

Date

V1.0

Première publication

Avril 2010

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur. Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments remplaçables

Veuillez noter que l'achat de pièces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doit être mis à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque.

Pour les informations détaillées concernant l'achat de pièces détachées, veuillez contacter le fabricant par le biais de http://www.msicomputer.com/msi_user/msi_rma/.

Support technique

Si votre système est victime d'un problème et qu'aucune solution ne peut être obtenue à partir du manuel d'utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local. Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie.

Allez sur le site Internet de MSI et consultez les rubriques Questions et réponses, Guide technique, Mises à jour des pilotes et d'autres informations sur http://www.msi.com/index.php?func=service. Prenez contact avec nos techniciens sur http://ocss.msi.com/

Fonctions du produit écologique

Consommation d'énergie réduite pendant l'utilisation en veille. Utilisation limitée de matières nuisibles à l'environnement et à la santé. Facile à décomposer et à recycler. Utilisation réduite de ressources naturelles grâce à l'encouragement du recyclage. Durée de vie prolongée par la mise à niveau. Production de déchets solides réduite grâce à la politique de récupération.

Politique environnementale

Le produit a été conçu pour être recyclé sur des pièces et il ne faut pas le jeter. L'utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés. Visitez le site Internet de MSI et localisez le distributeur le plus proche pour plus d'informations sur le recyclage : http://www.msi.com/index.php?func=html&name=service_worldwide. L'utilisateur peut aussi nous contacter par [e-mail] pour plus d'informations sur la destruction correcte, la reprise, le recyclage et le désassemblage des produits MSI.

Instructions de sécurité

Veuillez lire attentivement les instructions de sécurité.

Toutes les précautions et alertes sur l'appareil ou dans le mode d'emploi doivent être observées.

Conservez le mode d'emploi livré dans l'emballage pour référence future.

Conservez cet équipement à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'installer.

Assurez-vous que la tension d'alimentation soit comprise dans le domaine de sécurité, et qu'elle ait été bien réglée entre 100 et 240 V avant de brancher l'équipement au secteur. Ne désactivez pas la borne de terre de protection de la prise. L'équipement doit être connecté à une prise secteur avec une fonction de terre. Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60 °C (140 °F) ou inférieure à 0 °C (32 °F), vous risqueriez sinon d'endommager l'équipement.

NOTA : La température maximale d'opération est de 40 °C.

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le câble coaxial sur le syntoniseur du téléviseur, assurez-vous que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.

Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code électrique national (NEC), en particulier la section 820.93, qui traite de la mise à la terre du blindage conductif extérieur du câble coaxial.

L'équipement doit être placé à distance des champs magnétiques ou électriques forts.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un personnel de réparation :

Le cordon d'alimentation ou la prise est endommagé. Du liquide a pénétré dans l'appareil. L'appareil a été exposé à l'humidité. L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur. L'appareil est tombé et est abîmé. L'appareil présente des signes apparents de fracture.

1. Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Danger d'explosion si la batterie est remplacée de manière incorrecte. Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant.

Conformité CE

Micro-Star International CO., LTD déclare que ce périphérique est conforme aux exigences essentielles de sécurité et aux autres dispositions applicables des Directives européennes.

Déclaration FCC-B sur les interférences de radiofréquence

Cet appareil a subi des tests de contrôle et a été déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la section 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles lorsque l'appareil

est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produise dans une installation particulière. Si cet appareil produit des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens suivants :

Réorientez ou déplacez l'antenne de réception. Augmentez la distance entre l'appareil et le récepteur. Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur. Consultez votre vendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

Remarque 1

Les modifications ou changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Remarque 2

Les câbles blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU RÉSEAU.

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.

Déclaration WEEE

(Français) Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie.

Chapitre 1 Vue d'ensemble

Wind Top AE1920 est un design intégré ; elle a une apparence stylée avec un capot métallique, expression de la simplicité de l'individualisme moderne et du comportement domestique. En outre, il est équipé des meilleures fonctionnalités informatiques, comme la messagerie instantanée, des échos acoustiques faibles, une fonction d'économie d'énergie et une capacité de connexion Internet sans fil de 802.11 b/g/n. Vous pouvez ainsi vous promener librement dans le royaume du cyberespace.

CONTENU

Série Wind Top

Adaptateur CA/CC

Cordon d'alimentation secteur

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Balayette pour nettoyer l'affichage LCD

Clavier (en option)

Souris (en option)

Stylet (en option)

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez acheté.

VUE D'ENSEMBLE DU SYSTÈME

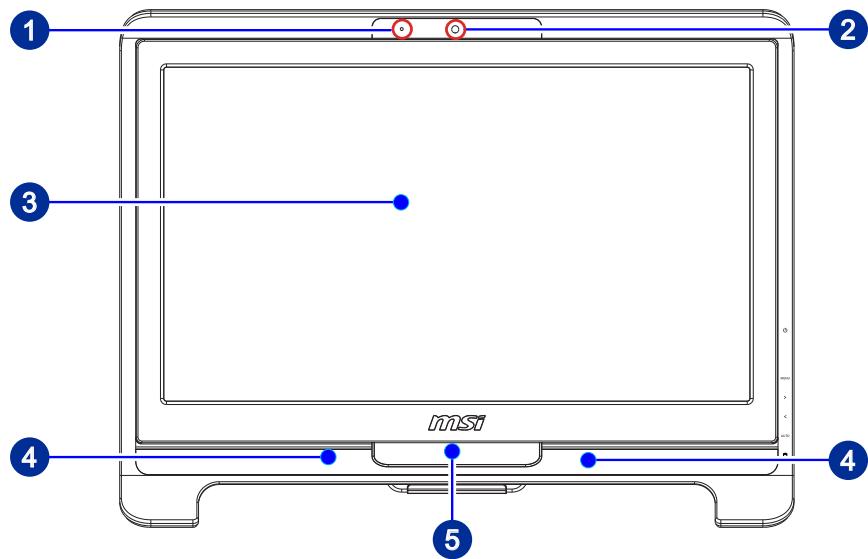

Vue de face

1	Microphone - Le microphone intégré peut être utilisé lors de vos discussions en ligne.
2	Webcam - La Webcam intégrée avec microphone peut être utilisé pour prendre des photos, enregistrer des vidés, tener des videoconférences ou exéçuter toute autre application interactive.
3	Affichage LCD - Ecran TFT LCD de 18.5-pouces est un écran de résolution en option de 1366 X 768 et type large de proportion standard 16:9.
4	Haut-parleurs stéréo - Les haut-parleurs intégrés permettent d'obtenir un son de haute qualité avec système stéréo et fonction Hi-Fi prise en charge.
5	Indicateur d'alimentation - L'indicateur d'alimentation s'allume vert lorsque le PC AIO est activé; il s'allume orange lorsque le PC AIO est en veille; il s'éteint lorsque le PC AIO est désactivé.

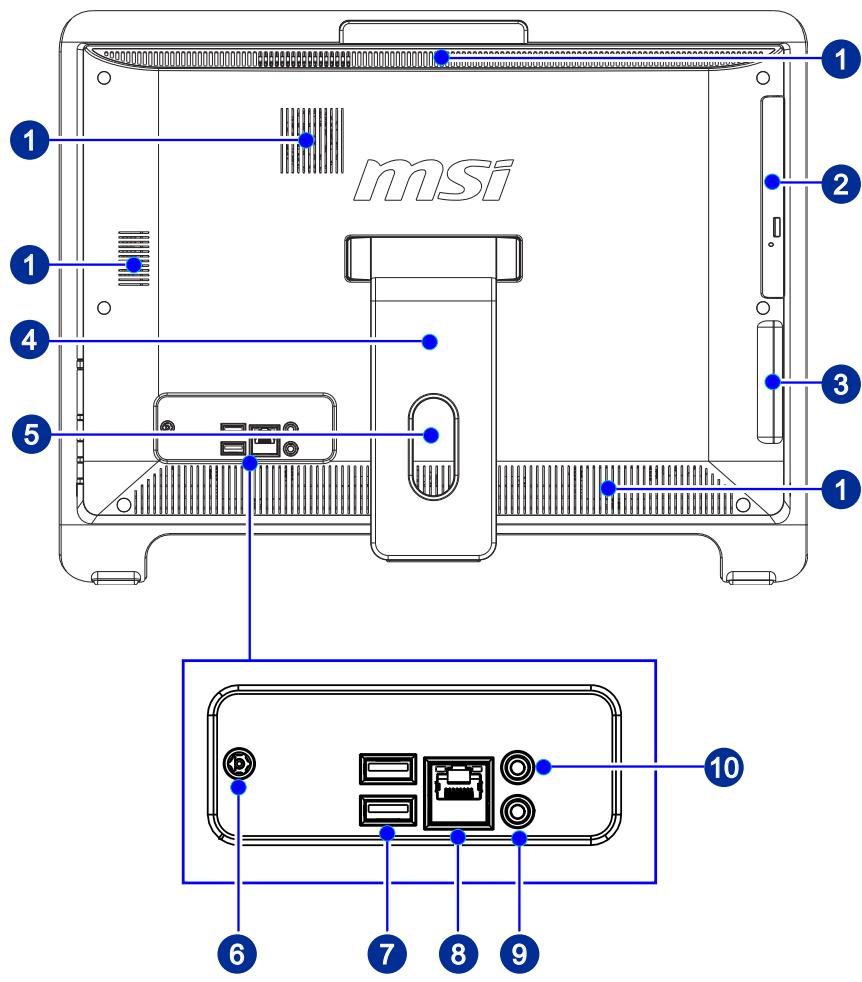

Vue arrière

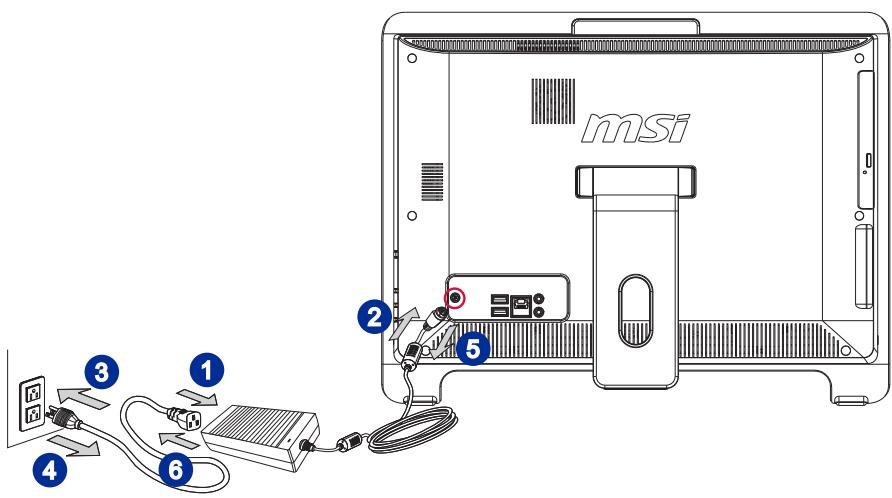

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

1	Ventilateur - Le ventilateur sur le boftier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
2	Lecteur de disque optique - Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option.)
3	Lecteur de cartes SD MMC MS - Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, telles que les cartes XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) ou MMC (Multi-Media Card), qui sont couramment utilisées dans les appareils photos, les lecteurs MP3, les téléphones portables et les PDA. Contactez votre fournisseur local pour plus d'informations et veuilles notes que les cartes mémoire prises en charge peuvent changer sans préavis.

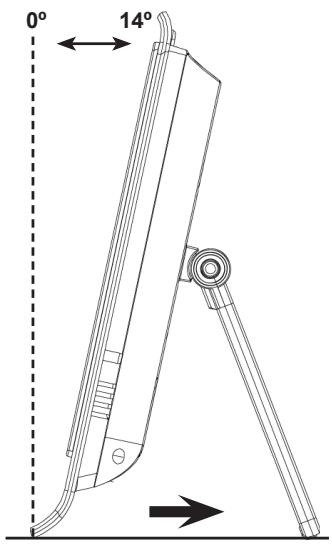

4	Scole - Utilisez ce socle pour placer votre système sur une surface plate et stable.
5	Trou pour le passage des cables - Passez les cables dans le trou prévu pour leur passage de façon à ne pas les emmêler lorsque vous branchez les appareils.
6	Prise d'alimentation - L'adaptateur d'alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimentée le PC. Afin d'éviter tout dommage au PC, utilisez toujours l'adaptateur électrique fourni.
7	Port USB - Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que souris, clavier, imprimante, scanner, apparéil photo, PDA ou autres apparéils compatibles USB.
8	Prise RJ-45 LAN - La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un cable de réseau. Jaune Vert/ Orange
	LED	Couleur	LED d'etat	Condition
	Gauche	Jaune	Éteinte	La connexion au réseau LAN n'est pas établie.
			Allumée (stable)	La connexion au réseau LAN est établie.
			Allumée (plus brillante et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
	Droite	Vert	Éteinte	Un débit de 10 Mo/sec est sélectionné.
			Allumée	Un débit de 100 Mo/sec est sélectionné.
		Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.
9	Prise Microphone (Rose) - Ce connecteur est fournit pour un microphone.
10	Prise Casque (Vert) - Ce connecteur est fournit pour un casque ou haut-parleur.

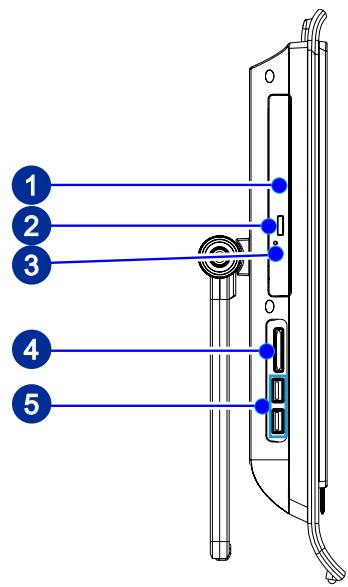

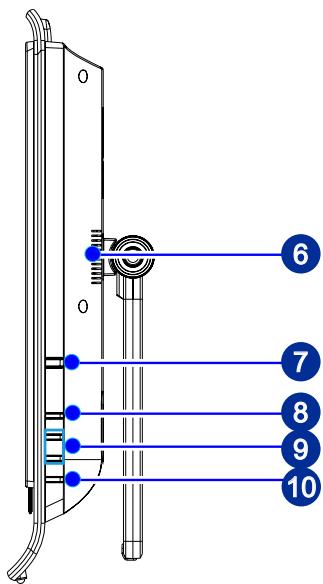

Vue de côté

1	Lecteur de disque optique - Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option.)
2	Bouton d'éjection - Appuyez ce bouton d'éjection pour ouvrir le lecteur de disque optique.
3	Trou d'éjection - Insérez un objet fin et droit ( comme une épingle papier) dans le trou d'éjection pour ouvrir le lecteur de disuque optique manuelle si le bouton d'éjection ne marche pas.
4	Lecteur de cartes SD MMC MS - Le lecteur de carte intégré peut prendre en charge plusieurs types de carte mémoire, telles que les cartes XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) ou MMC (Multi-Media Card), qui sont couramment utilisées dans les apparêls photos, les lecteurs MP3, les téléphones portables et les PDA. Contactez votre fournisseur local pour plus d'informations et veuillez noter que les cartes mémoire prises en charge peuvent changer sans préavis.

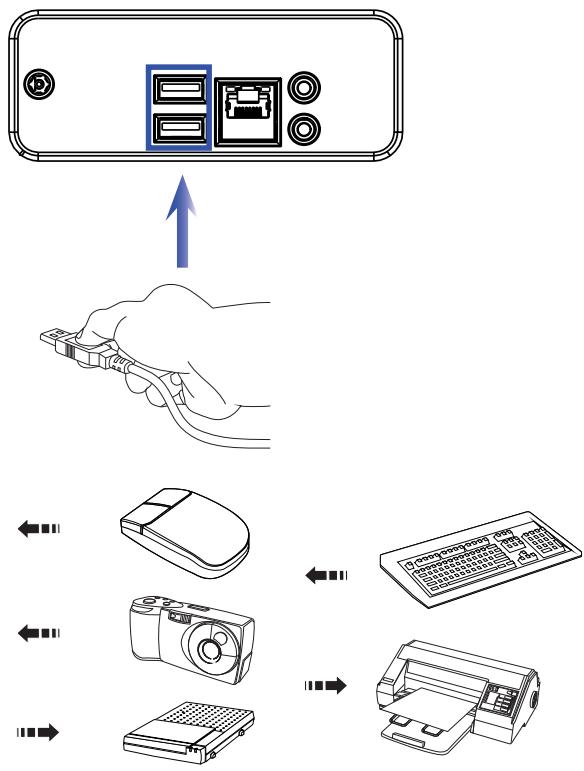

5	Ports USB -Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que souris, clavier, imprimante, scanner, apparéil photo, PDA ou d'autres apparéils compatibles USB.
6	Ventilateur- Le ventilateur sur le boftier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
7	Bouton d'alimentation - Appuyez sur le bouton d'alimentation pour allumer ou éteindre le sys-tème.
8	Bouton MENU MENU- Appuyez ce bouton pour voir le menu OSD ou pour entrer dans le sous-menu.
9	Bouton droite >- Ce bouton indique le bougement de curseur ou la sélection manuelle OSD à la valeur d'augmentation.Bouton.gauche <- Ce bouton indique le bougement de curseur ou la sélection manuelle OSD à la valeur de baisse.

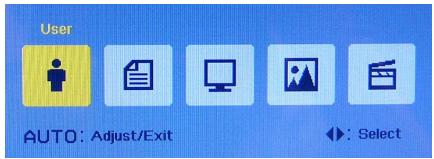

10	Bouton AUTO AUTO- Appuyez ce bouton pour voir le menu de modes video ou de quitter le sous-menue.

SPÉCIFICATIONS DE LA CARTE MÈRE

Processeurs

Intel® Atom™ Processeur D525 (Pineview-D Double-cœur) CPU Fréquence 1.8 GHz

Jeu de puces

Puce Intel® NM10 Express

Mémoire

2 emplacements DDR3 800MHz SO-DIMM Supporte au maximum 4GB

LAN

Gigabit Fast Ethernet par Realtek® RTL8111C GbE contrôleur

Audio

Puce intégrée par Realtek® ALC888 Conforme à la Spécification Azalia 1.0

Graphics

ATI® Park-LP, M2 dimension d'emballage, DDR3, 512MB VRAM (en option) Realtek® RTD2382-GR multi-fonctions affichage contrôleur

Facteur de forme

210 mm W x 197 mm H

SPÉCIFICATIONS DU SYSTÈME

Affichage

Écran TFT LCD de 18,5 pouces, résolution en option de 1366 x 768, format large standard 16:9

Panneau arrière I/O

1 prise d'alimentation, 4 ports USB, 1 prise RJ-45 LAN, 1 prise microphone, 1 prise casque/haut-parleur

Communication

LAN filaire : supporté par le contrôleur Realtek® RTL8111C GbE LAN sans fil : supporté via le module Mini PCI-E WLAN (en option)

Stockage

Lecteur de disque dur : 2,5", SATA II Lecteur de disque optique : Slim DVD Super Multi - Lecteur de cartes : Lecteur de cartes tout-en-un (SD, SDHC, MS, MS Pro, MMC, xD)

Haut-parleur stéréo

2 haut-parleurs stéréo internes 3W

WebCam

1,3MP WebCam avec microphone

Alimentation électrique

Adaptateur CA/CC 65 watts avec PFC actif - Entrée : 100-240V~, 50-60Hz, 1,5A Sortie : 19V 3,42A

Dimension

476 mm (L) x 365 mm (H) x 49 mm (P)

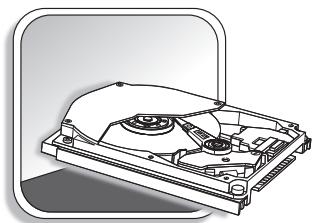

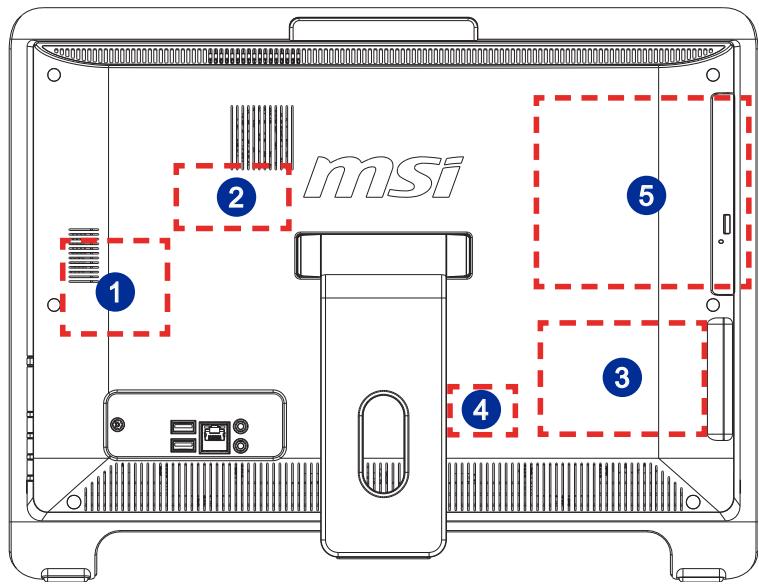

REMPLACEMENT DES COMPOSANTS ET MISES À NIVEAU

Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l'utilisateur.

Processeur

Mémoire

Disque dur

Mini carte PCI-E

Lecteur de disque optique

Si le technicien MSI ou le magasin a déterminé que le composant spécifique posait problème ou était défectueux et nécessitait un remplacement, vous pouvez apporter le produit pour réparation avec la carte de garantie, la facture ou le reçu d'achat au centre de réparation agréé par MSI le plus proche de chez vous pour obtenir de l'aide.

Pour en savoir plus sur les limites de la mise à niveau, veuillez vous référer aux spécifications du Mode d'emploi. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.

N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Chapitre 2 Pour commencer

Ce chapitre vous fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d'électricité statique.

CONSEILS EN MATIÈRE DE SÉCURITÉ ET DE CONFORT

Le PC AIO est une plateforme portable vous permettant de travailler n'importe où. Cependant, il est important de disposer d'un bon espace de travail si vous souhaitez travailler avec votre PC pendant un long moment.

Votre espace de travail doit être suffisamment éclairé. Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail. Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos. - Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez. - Disposez vos mains de façon naturelle sur le bureau. Elles supportent vos poignets. - Ajustez l'angle/la position du PC AIO pour bénéficier d'une vue optimale. - N'utilisez pas votre PC si l'environnement n'est pas confortable (par exemple sur un lit). Le PC AIO est un appareil électrique. Veuillez le traiter avec soin afin d'éviter tout risque de blessure.

1. Placez vos mains et vos pieds dans une position confortable.
2. Ajustez l'angle et la position du moniteur.
3. Réglez la hauteur du bureau.
4. Maintenez-vous droit et gardez une bonne posture.
5. Réglez la hauteur de la chaise.

PRENDRE DE BONNES HABITUDES DE TRAVAIL

Avoir de bonnes habitudes de travail est primordial si vous devez travailler longtemps avec votre PC AIO. Vous risquez sinon de vous exposer à un inconfort ou à un traumatisme. Veuillez suivre les conseils suivants lorsque vous utilisez votre ordinateur.

• Modifiez fréquemment votre posture. Étirez-vous et faites régulièrement bouger votre corps. N'oubliez pas de faire une pause après un moment de travail.

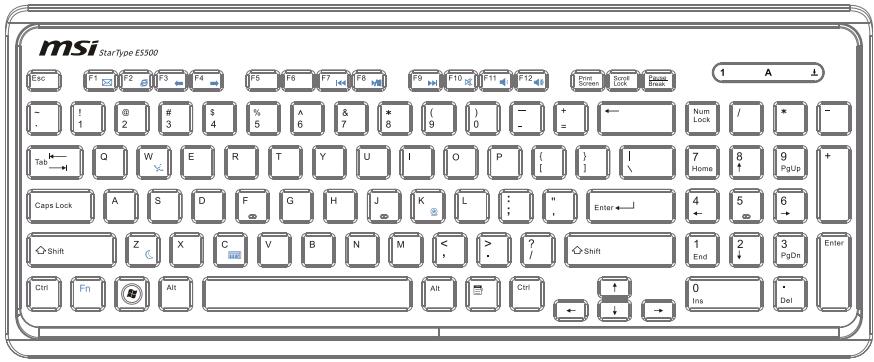

CONNAÎTRE LE CLAVIER (EN OPTION)

▷ Caractéristiques techniques

Compatible avec la saisie des langues EU/UK/US/JP/KR - Dessus de touche isolé pour une saisie plus facile Profil fin avec la technologie d'impression sur soie Interface USB pour tous les systèmes d'exploitation Windows Durée de vie des touches : 12 millions de frappes Dimensions : 376.4 (L) X 155.09 (W) X 21.91 (H) mm Longueur du câble : 150 cm Poids : 440 g

▷ Caractéristiques

• Touches de fonction multimédia avec PC AIO
• Nouveau dessus de touche isolé pour une saisie plus facile. Toucher doux et retour tactile pour une saisie confortable. Clavier avec nouveau concept élégant et fin de forme profilée. Taille compacte pour économiser de la place. Spécialement adapté aux écrans LCD MSI. Compatible avec Windows® 2000/ ME/ XP/ Vista/ 7.
• Touches de fonctions intégrées. Accédez à vos sites web et à vos applications préférées en appuyant sur une touche de raccourci.
• L'illustration du clavier n'est donnée qu'à titre de référence. Les spécifications du produit peuvent varier selon les pays.

Fn F7 14	Fn + F7	Pour acceder à la piste précédente
Fn F8 14	Fn + F8	Lecture et pause
Fn F9 14	Fn + F9	Pour acceder à la piste suivante
Fn F10 14	Fn + F10	Fonction Silence
Fn F11 14	Fn + F11	Baisser le volume
Fn F12 14	Fn + F12	Augmenter le volume

▶ Touches de raccourci

Fn	F1	Fn + F1	Lance l'application de courrier électronique par défaut
Fn	F2	Fn + F2	Lance le navigateur internet par défaut et vous amène sur la page d'accueil par défaut
Fn	F3	Fn + F3	Retour sur la page web précédente
Fn	F4	Fn + F4	Avance sur la page web suivante
Fn	C	Fn + C	Calculatrice
Fn	Z	Fn + Z	Mode sommeil (économie d'énergie)
Fn	W	Fn + W	LAN sans fil
Fn	K	Fn + K	Appareil photo

PLACER VOTRE SYSTÈME

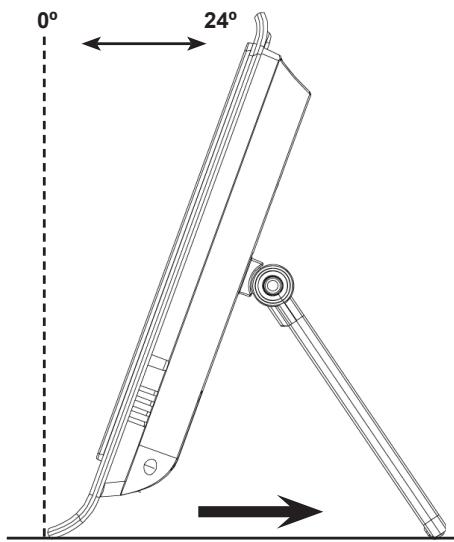

Placer votre PC AIO

Étape 1. Placez votre PC AIO sur une surface plate et stable, comme une table ou un bureau. Étape 2. Tirez sur le socle pour l'ouvrir, puis inclinez l'écran LCD de façon à former un angle compris entre 14 et 24 degrés selon votre préférence. Ceci permet de réduire toute fatigue visuelle et musculaire.

BRANCHEMENT DES PÉRIPHÉRIQUES

Les ports I/O (entrée/sortie) sur le panneau arrière vous permettent de brancher des périphériques. Tous les périphériques indiqués ci-dessous ne sont disponibles qu'à titre d'exemple.

Connexion de périphériques USB

Le PC AIO possède des ports USB permettant de connecter divers périphériques USB, comme une souris, un clavier, un appareil photo numérique, un webcam, une imprimante, un lecteur de stockage optique externe, etc. Pour connecter ces périphériques, installez d'abord les pilotes des périphériques si besoin est, puis connectez les périphériques sur le PC AIO. Ce PC AIO est capable de détecter automatiquement les périphériques USB installés. S'il ne détecte pas les périphériques, il faut activer manuellement les périphériques USB en ajoutant un nouveau périphérique : dans le menu Démarrer / Panneau de configuration / Ajouter du matériel.

Connexion du périphérique de communication

LAN filaire

Le connecteur RJ-45 du PC AIO vous permet de brancher des périphériques LAN (réseau local), comme un concentrateur, un commutateur et une passerelle, afin de créer une connexion réseau.

Pour plus d'instructions ou les étapes détaillées de l'installation d'une connexion LAN, interrogez votre service informatique ou le gestionnaire du réseau.

Ce PC AIO est équipé d'un module LAN sans fil qui permet à l'utilisateur d'avoir des transmissions de données rapides avec la technologie IEEE 802.11 standard pour le LAN sans fil. L'utilisateur peut ainsi se déplacer librement à l'intérieur de la zone de couverture sans perdre la connexion au réseau.

Avec la technologie de cryptage 64 bits/128 bits WEP (Wired Equivalent Privacy) et la fonction d'accès Wi-Fi protégé, le module LAN sans fil intégré optionnel offre une solution efficace et sécurisée pour les télécommunications sans fil.

Pour de plus amples instructions ou les étapes détaillées pour le LAN sans fil, interrogez votre technicien MIS ou le gestionnaire du réseau.

CONNEXION DE L'ALIMENTATION

Connexion de l'adaptateur secteur

Étape 1. Déballez le carton pour trouver l'adaptateur secteur et le cordon d'alimentation secteur. Étape 2. Branchez le cordon d'alimentation secteur sur l'adaptateur CA/CC. Étape 3. Branchez l'extrémité CC de l'adaptateur sur le PC AIO, et l'extrémité mâle du cordon sur la prise électrique.

Important

Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO puis de connecter le cordon d'alimentation à la prise murale pour des raisons de sécurité.

Déconnexion de l'alimentation

Étape 4. Débranchez d'abord le cordon d'alimentation secteur de la prise électrique. Étape 5. Débranchez le connecteur du PC AIO. Étape 6. Débranchez le cordon d'alimentation secteur de l'adaptateur CA/CC.

Important

Lorsque vous débranchez le cordon d'alimentation, tenez toujours le connecteur du cordon. Ne tirez jamais directement sur le cordon !

Chapitre 3 Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système, comme par exemple la configuration du démarrage du système, la création d'un disque de secours, la connexion réseau, le son SRS Premium Sound, etc.

Important

• Il est vivement recommandé de créer un disque de récupération du système en tant que solution de sauvegarde en cas de défaillance catastrophe du disque ou d'autres accidents.
• Toutes les informations sont susceptibles de modification sans préavis.

PREMIÈRE INSTALLATION ET DÉMARRAGE DU SYSTÈME

Lors de la première utilisation, vous devez suivre les étapes ci-dessous pour commencer à utiliser votre PC AIO série Wind Top. L'installation complète du démarrage vous prendra environ 30 minutes.

Étape 1. L'installation de Windows démarre. Attendez que le programme d'installation de Windows termine le chargement. Étape 2. Sélectionnez la langue du système d'exploitation et cliquez sur [Next] (Suivant) pour continuer. Étape 3. Choisissez les options "Country or region" (Pays ou région), "Time and currency" (Heure et monnaie) et "Keyboard layout" (Disposition du clavier) que vous pouvez. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 4. Choisissez un nom d'utilisateur pour votre compte et un nom pour votre ordinateur de façon à pouvoir l'identifier sur le réseau. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 5. Définissez un mot de passe de façon à protéger votre compte contre toute utilisation abusive. (Laissez ce champ vide si vous n'avez pas besoin de mot de passe.) Cliquez sur [Next] (Suivant) pour poursuivre. Étape 6. Veuillez lire les termes de la licence. Cochez la case "I accept the license terms" (J'accepte les termes de la licence) et cliquez sur [Next] (Suivant) pour continuer. Étape 7. Sélectionnez [Use recommended settings] (Utiliser les paramètres recommandés) pour "Help protect Windows automatically" (Aider à protéger votre ordinateur et à améliorer Windows automatiquement). Étape 8. Vérifiez vos réglages de date et d'heure. Cliquez sur [Next] (Suivant) pour poursuivre. Étape 9. Veuillez choisir dans la liste des WLAN disponibles le réseau sans fil auquel vous comptez vous connecter. Cliquez sur [Next] (Suivant) pour poursuivre. Vous pouvez aussi cliquer sur [Skip] (Ignorer) pour sauter cette étape et configurer le WLAN plus tard. Étape 10. Vient ensuite l'écran du logiciel antivirus. Cliquez sur [Agree] (Accepter) pour accepter les termes de l'accord de licence et activer le logiciel antivirus. Sinon, choisissez [No, I do not want to protect my PC.] (Non, je ne veux pas protéger mon PC.) pour continuer sans activer le logiciel antivirus. Étape 11. La page "Software Installation Menu" (Menu d'installation des logiciels) s'affiche. Cliquez sur [Install] (Installer) pour continuer. Étape 12. Les logiciels s'installent. Veuillez ne pas éteindre votre ordinateur pendant l'installation des logiciels. Lorsque la barre de progression indique que le chargement est terminé, cliquez sur [Finish] (Terminer) pour continuer. Étape 13. Le système accède au système d'exploitation Windows 7 pour lancer ses paramètres personnalisés. Préparez-vous à explorer votre PC AIO après avoir défini les paramètres personnalisés. Amusez-vous bien !

CRÉATION DU DISQUE DE RÉCUPÉRATION DU SYSTÈME

Pour la première utilisation, il est vivement recommandé de créer un disque de récupération du système en tant que solution de sauvegarde en cas de défaillance catastrophique du disque ou d'autres accidents. Avant de continuer, assurez-vous que l'installation de démarrage de votre système est terminée. Suivez les procédures ci-dessous pour l'effectuer.

Étape 1. Double-cliquez sur l'icône "BurnRecovery" sur le bureau pour lancer l'outil de création de disque de récupération. Veuillez noter qu'il faudra peut-être du temps au système d'exploitation pour préparer les fichiers de récupération.

Étape 2. Cliquez sur [Next] (Suivant) pour lancer la création de l'image du disque de récupération.

Étape 3. Sélectionnez [Create and burn a recovery disk] (Créer et graver un disque de récupération) puis cliquez sur [Next] (Suivant) pour continuer. Sinon, choisissez [Advanced] (Avancé) pour accéder aux options avancées.

Faites vos sélections parmi les options proposées et cliquez sur [Next] (Suivant) pour continuer.

Étape 4. La barre de progression de création de l'image du disque de récupération apparaît. Il faut un peu de temps pour mener le processus à bien.

Étape 5. Suivez les instructions à l'écran pour préparer un nombre suffisant de DVD vierges. Insérez le DVD vierge dans l'unité de disque optique et cliquez sur [Next] (Suivant) pour continuer.

Étape 6. Windows Disc Image Burner s'ouvre. Cliquez sur [Burn] (Graver) pour lancer la gravure. Il faut un peu de temps pour mener le processus à bien.

Étape 7. Une fois la création du disque terminée, cliquez sur [Close] (Fermer) pour quitter et sortez le disque. Suivez les instructions à l'écran pour créer tous les disques de récupération.

Étape 8. Tous les disques de récupération ont été créés avec succès. Veuillez ranger soigneusement les disques et cliquez sur [Next] (Suivant) pour continuer.

Étape 9. Cochez la case suivante si vous pouvez supprimer les fichiers temporaires. Cliquez sur [Finish] (Terminer) pour terminer le processus de création du disque de récupération.

CALIBRATION D'ÉCRAN TACTILE (SEULEMENT POUR LE MODE DE SIMPLE CLIC)

Les PC AIO de la série Wind Top possèdent la fonction d'écran tactile. Si le curseur de souris ne suit pas le déplacement, vous pouvez utiliser l'outil IdeaCom TSC installé dans le système pour ajuster la précision de l'écran tactile. Veuillez suivre les étapes suivantes pour le préparer.

Étape 1. Trouvez l'outil IdeaCom TSC dans [Start] (Démarrer) > [All Programs] (Tous les programmes) > [IdeaCom TSC].

Étape 2. Cliquez sur [Calibration] pour faire apparaître la calibration de 9 points par défaut. Suivez les instructions à l'écran pour étalonner l'écran tactile.

Étape 3. Au niveau des paramètres avancés, cliquez sur [IdeaCom TSC] pour lancer l'utilitaire de réglage. Trois modes de calibration sont fournis : 4 points, 9 points, et 25 points. Nous vous suggérons de choisir le 9 points pour ajuster l'écran tactile. Si vous désirez une meilleure précision, prenez 25 points alors. Cliquez sur [Calibration] afin de continuer et suivez les instructions à l'écran pour étalonner l'écran tactile.

Important

• Ne touchez pas l'écran directement avec un objet d'angle vif.
• Les spécifications du produit actuel peuvent varier selon les pays.

CONNEXIONS RÉSEAU SOUS WINDOWS

LAN filaire

Étape 1. Allez dans [Démarrer] > [Panneau de configuration].

Étape 2. Sélectionnez [Connexion à Internet] sous [Réseau et Internet].

Étape 3. Sélectionnez [Bande large (PPPoE)] pour vous connecter par le biais d'une connexion DSL ou câble nécessitant un nom d'utilisateur et un mot de passe.

Étape 4. Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connexion] pour établir votre connexion LAN.

LAN sans fil

Étape 1. Allez dans [Démarrer] > [Panneau de configuration].

Étape 2. Sélectionnez [Connexion à Internet] sous [Réseau et Internet].

Étape 3. Sélectionnez [Sans fil] pour vous connecter par le biais d'un routeur sans fil ou d'un réseau sans fil.

Étape 4. La liste des connexions WLAN disponibles s'affiche. Choisissez une connexion dans la liste ou cliquez sur [Ouvrir le centre réseau et partage] pour établir une nouvelle connexion.

Étape 5. Pour établir une nouvelle connexion WLAN, sélectionnez [Configurer une nouvelle connexion ou un nouveau réseau] dans [Centre réseau et partage].

Étape 6. Ensemble, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.

Étape 7. Entrez les informations pour le réseau sans fil que vous pouvez ajouter et cliquez sur [Next] (Suivant) pour continuer.

Étape 8. Une nouvelle connexion WLAN est établie. Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modifier les paramètres WLAN.

CONNEXION LAN SANS FIL RALINK (EN OPTION)

Étape 1. Cliquez avec le bouton droit de la souris sur l'icône d'état de la carte LAN sans fil Ralink, en bas à droite, puis cliquez sur Launch Config Utility (lancer l'utilitaire de configuration).

Étape 2. La fenêtre affiche les réseaux sans fil disponibles. Choisissez un réseau, puis cliquez sur Connect (Connecter).

Étape 3. Il vous faut peut-être saisir une clé. Saisissez la clé du réseau, puis cliquez sur OK.

Étape 4. Vous voilà prêt à naviguer sur le web sans fil.

SON SRS PREMIUM SOUND (EN OPTION)

SRS Premium Sound est une série de technologies audio de pointe qui permettent d'avoir accès à une qualité supérieure lors de la lecture de la musique, de la vidéo ou des jeux sur le PC. Avec SRS Premium Sound, votre expérience audio sera optimisée - son plus naturel et plus immersif, basses plus profondes, dialogues plus clairs et son surround excellent.

• Expérience audio de tout premier plan pour la musique, la vidéo et les jeux sur PC
• Expérience son surround immersive à partir des haut-parleurs intégrés ou externes et même du disque audio. Plus de volume sans dégradation de la qualité audio.
• Dialogues d'une clarté inégalée. Basses profondes et riches.

Utilisation du son SRS Premium Sound

Étape 1. Double-cliquez sur l'icône Realtek HD Audio qui se trouve dans la barre d'état système, dans le coin inférieur droit de l'écran, pour lancer SRS Premium Sound.

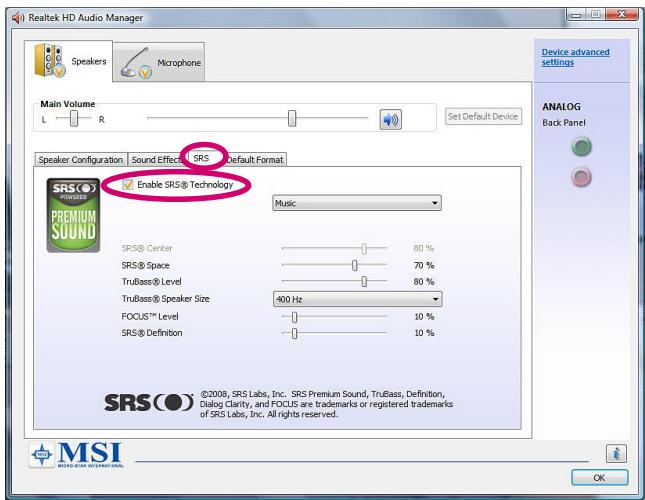

Étape 2. L'écran du Realtek HD Audio Manager s'affiche. Cliquez sur l'onglet SRS et cochez la case "Enable SRS® Technology" (Activer la technologie SRS®).

Étape 3. Choisissez le contenu audio que vous écoutez. SRS Premium Sound traite automatiquement les signaux audio spécifiques pour fournir des performances audio améliorées.

Étape 4. Les paramètres suivants permettent de contrôler spécifiquement les paramètres d'ajustement de SRS et concernent les haut-parleurs externes et le casque audio.

SRS Center (Centre SRS) : permet de régler le canal audio central. SRS Space (Espace SRS) : permet d'ajuster la quantité et la largeur de l'étage sonore. TruBass Level (Niveau TruBass) : permet de régler les basses ou les basses fréquences. TruBass Speaker Size (Taille de haut-parleur TruBass) : doit être utilisé pour sélectionner la taille des haut-parleurs. Focus Level (Niveau de focalisation) : permet de régler les fréquences qui incluent les chants/voix. SRS Definition (Définition SRS) : permet de régler les hautes fréquences.

ATTENTION : Ces paramètres sont très sensibles et leur réglage doit être réservé aux utilisateurs expérimentés.

OSD (ON-SCREEN DISPLAY : MENUS À L'ÉCRAN)

Les menus à l'écran (OSD) vous permettent de régler les options d'affichage du moniteur, comme la luminosité, le contraste, la position et la langue. L'OSD peut être activé à l'aide des boutons qui se trouvent en bas à droite du moniteur.

Étape 1. Appuyez sur le bouton MENU pour afficher le menu OSD principal. Utilisez les touches fléchées droite et gauche pour sélectionner le menu de la fonction désirée et appuyez sur le bouton MENU pour entrer. Utilisez les touches fléchées droite et gauche pour sélectionner ou ajuster les valeurs en fonction de vos préférences personnelles. Une fois les réglages terminés, appuyez sur le bouton AUTO pour quitter.

Réglage de la source des signaux

AUTO : Quitter

MENU : Entrer

Réglage de la position et du délai

MENU : Entrer

AUTO : Quitter

Choix de la langue

Position H

Position V

Délai d'affichage OSD

50

50

20

AUTO:Quitter MENU:Valider

AUTO:Quitter

MENU:Valider

Anglais

Allemand

Espagnol

Chinois simplifié

Chinois traditionnel

Français

Italien

Japonais

Lecture des informations système

AUTO : Quitter

MENU : Entrer

Réglage du mode écran large

AUTO : Quitter, MENU : Entrer

Mode large

16:9

4:3

Étape 2. Appuyez sur les boutons fléchés droit et gauche pour régler le volume du système.

Étape 3. Appuyez sur le bouton AUTO pour afficher le menu du mode vidéo. Utilisez les boutons fléchés droit et gauche pour sélectionner le mode désiré et appuyez sur le bouton AUTO pour quitter une fois la sélection faite.

GESTION DE L'ALIMENTATION

La gestion de l'alimentation des ordinateurs individuels (PC) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d'inactivité de l'utilisateur.

Gestion de l'alimentation dans les systèmes d'exploitation Windows

• [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l'alimentation de votre écran, de votre disque dur et de votre batterie. Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de configuration) > [System and Security] (Système et sécurité).

Puis cliquez sur le lien [Power Options] (Options d'alimentation).

Power Options

Sélectionnez le mode d'alimentation qui correspond à vos besoins personnels. Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modifier les paramètres du mode).

Select a power plan

Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de gérer rapidement et facilement l'alimentation de votre système.

Réveiller le système

L'ordinateur doit être capable de se réveiller du mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arrêt, souris, clavier.

Astuces pour économiser l'énergie :

Utilisez les touches du mode veille (F_n + Z) pour basculer en mode d'économie d'énergie. - Ajustez les paramètres dans Options d'alimentation dans les systèmes d'exploitation Windows pour optimiser la gestion de l'énergie de votre PC. - Installez un logiciel d'économie d'énergie pour gérer la consommation d'énergie de votre PC. Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

RÉCUPÉRATION DU SYSTÈME

Important

La fonction de récupération du système n'est disponible que sur les systèmes livrés avec le système d'exploitation Windows et les utilisateurs MSI par défaut.

L'utilisation de la fonction de récupération du système peut être motivée par les raisons suivantes :

Restaurer le système à son état d'origine avec les paramètres par défaut du fabricant. Lorsque certaines erreurs affectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est affecté par un virus et ne peut pas fonctionner normalement.

Avant d'utiliser la fonction de récupération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage.

Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur agréé ou votre centre de réparation local pour demander de l'aide.

Récupérer le système avec la touche de raccourci F3

Si le système se trouve confronté à des problèmes non récupérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récupérer votre système avec la partition de récupération du disque dur.

Suivez les instructions ci-dessous pour continuer :

1. Redémarrez le système.
2. Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'affiche.

1. Dans le menu du Gestionnaire de démarrage Windows, sélectionnez [Installation de Windows].

1. Sélectionnez [MSI Recovery Manager] (Gestionnaire de récupération MSI) pour lancer la fonction de récupération du système, ou bien sélectionnez [EXIT] (QUITTER) pour redémarrer le système.

1. La fonction de récupération du système redonne à votre système ses paramètres par défaut. Cliquez sur [OK] pour confirmer.

1. Cliquez sur [OK] pour reconfirmer et pour lancer la fonction de récupération du système. Sinon, cliquez sur [Cancel] (Annuler) pour arrêter.

1. La fonction de récupération du système s'exécute.

1. Le message suivant indique que la récupération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

Récupérer le système avec le disque de récupération

Si la touche de récupération F3 ne fonctionne pas, essayez de récupérer votre système avec les disquettes de récupération que vous avez préalablement créées.

Suivez les instructions ci-dessous pour continuer :

1. Insérez la disquette de récupération dans le lecteur de disque optique et redémarrez le système.
2. Appuyez sur la touche de raccourci F11 au clavier lorsque l'image suivante s'affiche.

1. Sélectionnez le périphérique [CD/DVD] en tant que périphérique de démarrage et appuyez sur [Entrée] pour confirmer la sélection.

Appuyez sur n'importe quelle touche pour confirmer la sélection lorsque le message suivant s'affiche.

1. Le système d'exploitation Windows commence à charger les fichiers.

1. Le menu de récupération du système s'affiche. [Hard Disk Recovery] (Récupération du disque dur) formate l'ensemble du disque dur. Toutes les données sur le disque dur sont effacées tandis que tous les paramètres par défaut du fabricant sont restaurés. Sélectionnez [Hard Disk Recovery] (Récupération du disque dur) seulement lorsque votre disque dur est infecté par des virus graves et qu'aucune solution ne peut être trouvée qu'à un nettoyage complet du disque dur.

[System Partition Recovery] (Récupération de la partition système) formate uniquement le lecteur C. Seul le lecteur C est restauré à l'état par défaut du fabricant. Les autres lecteurs ne sont pas touchés. Il est fortement recommandé aux utilisateurs de sélectionner [System Partition Recovery] (Récupération de la partition système) pour restaurer le système.

1. La récupération du système formate votre partition de disque dur. Assurez-vous que les données importantes ont été sauvegardées. Cliquez sur [YES] (OUI) pour continuer ; cliquez sur [NO] (NON) pour arrêter la récupération du système.

Cliquez sur [YES] (OUI) pour reconfirmer ; cliquez sur [NO] (NON) pour arrêter la récupération du système.

1. N'éteignez PAS le système pendant l'exécution de la fonction de récupération du système, sous peine de provoquer des dégâts inconnus au système.

1. Le message suivant indique que la récupération du système a réussi. Cliquez sur [OK] pour redémarrer le système et accéder au système d'exploitation Windows comme d'habitude.

1. Si le processus de récupération est interrompu ou échoue, veuillez répéter les procédures de récupération depuis le début.
