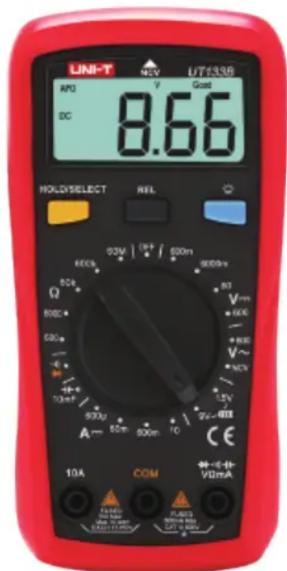

UT133B - Multimètre Uni-T - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Uni-T
Modèle	UT133B
Dimensions	Environ 150 x 70 x 30 mm
Poids	Environ 200 g (avec piles)
Alimentation	2 piles AAA 1,5 V
Affichage	Écran LCD 3 1/2 chiffres (2000 points)
Fonctions principales	Mesure de tension AC/DC, courant continu, résistance, test de continuité, test de diode
Gamme de tension AC	200 mV à 600 V
Gamme de tension DC	200 mV à 600 V
Gamme de courant continu	200 µA à 10 A
Gamme de résistance	200 Ω à 20 MΩ
Sécurité	CAT II 600 V
Arrêt automatique	Oui, après environ 15 minutes d'inactivité
Rétroéclairage	Oui
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Piles	Utiliser des piles alcalines AAA. Retirer les piles si non utilisé longtemps.
Fusible de protection	Fusible en verre 10 A/250 V et fusible 200 mA/250 V (selon version)
Réparabilité	L'appareil ne contient pas de pièces réparables par l'utilisateur. Pour toute réparation, contacter un professionnel.
Accessoires inclus	Piles, cordons de mesure, manuel d'utilisation
Garantie	1 an (selon revendeur)

FOIRE AUX QUESTIONS - UT133B Uni-T

Comment mesurer une tension continue avec le UT133B ?

Tournez le sélecteur sur la position V DC (symbole ⎓). Branchez le fil rouge sur la borne VΩmA et le fil noir sur COM. Placez les pointes de test en parallèle avec la source de tension. Lisez la valeur sur l'écran. Respectez la polarité.

Comment mesurer une tension alternative ?

Tournez le sélecteur sur la position V AC (symbole ~). Branchez les cordons comme pour la tension continue. Placez les pointes sur les points de mesure. La valeur efficace (RMS) s'affiche.

Comment mesurer un courant continu ?

Tournez le sélecteur sur la plage A DC appropriée. Branchez le fil rouge sur la borne 10A pour les courants >200 mA, sinon sur VΩmA. Le fil noir sur COM. Ouvrez le circuit et insérez le multimètre en série. Lisez le courant.

Comment tester la continuité d'un circuit ?

Tournez le sélecteur sur la position de test de continuité (symbole diode + onde). Branchez les cordons. Placez les pointes aux extrémités du circuit. Si la résistance est inférieure à environ 50 Ω, le buzzer sonne.

Comment remplacer les piles du UT133B ?

Éteignez l'appareil et retirez les cordons de mesure. Ouvrez le compartiment des piles à l'arrière en faisant glisser le couvercle. Remplacez les deux piles AAA usagées par des neuves, en respectant la polarité. Refermez le couvercle.

Que signifie l'affichage 'OL' sur l'écran ?

OL signifie Over Load (surcharge). Cela indique que la valeur mesurée dépasse la plage sélectionnée. Sélectionnez une plage plus élevée ou vérifiez votre branchement.

Le multimètre ne s'allume pas, que faire ?

Vérifiez que l'appareil est allumé (bouton ON/OFF). Si l'écran reste vide, remplacez les piles. Assurez-vous que les piles sont correctement installées et en bon état.

Comment utiliser la fonction test de diode ?

Tournez le sélecteur sur le symbole diode. Branchez les cordons. Placez la pointe rouge sur l'anode et la noire sur la cathode. La tension de seuil directe s'affiche (ex: 0.5-0.8 V pour une diode silicium). Inversez les pointes pour vérifier le blocage.

Quels sont les fusibles de protection et comment les remplacer ?

Le UT133B utilise un fusible de 10 A/250 V (borne 10A) et un fusible de 200 mA/250 V (borne VΩmA). Pour remplacer, ouvrez le compartiment des piles, retirez le fusible grillé et installez un neuf de même calibre. Utilisez uniquement des fusibles de type rapide.

Comment nettoyer le multimètre ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et l'écran. N'utilisez jamais de solvants, d'abrasifs ou de liquides. Évitez de faire pénétrer de l'humidité dans l'appareil.

MODE D'EMPLOI UT133B Uni-T

Battery status chart

	1.5V	9V
Good	>1.3V	>7.7 V
Low	0.95~1.3V	5.7~7.7V
Bad	<0.95V <5.7V

UT133B

	RangeSpecifications		UT133BUT133A
Certificates CE, UKCA, cETLus
DC voltage (V)	600mV/6000mV/60V/600V	±(0.7%+3)	±(0.7%+3)
AC voltage (V)	600V	±(0.7%+3)	±(1.2%+3)
DC current (A)	600μA/60mA/600mA/10A	±(1%+3)	±(1%+2)
AC current (A)	10A	±(1.2%+3)
Resistance (Ω)	600Ω/6000Ω/60kΩ/600kΩ/60MΩ	±(0.8%+2)	±(0.8%+2)
Capacitance (F)	9.999mF	±(4%+5)	±(4%+5)
Frequency (Hz)	10.00Hz~1.000MHz	±(0.1%+5)
Temperature (°C)	-40°C~1000°C	±(1%+4)
Temperature (°F)	-40°F~1832°F	±(1.5%+5)
Display count		6000	6000
Range selection		Auto Manual
Battery test	Tests 1.5V and 9V batteries and displays 'good', 'low', 'bad' status		√
Category ratings	CAT III 600V

Features

Over voltage/current audible alarm Continuity buzzer
High voltage warning NCV
Auto power off (can be disabled) LCD backlight
Low power consumption Test probe holder
Battery test with status Data hold
Diode Low battery indication
2m drop proof Overload indication

Characteristics

Standard accessories Test leads, K-type thermocouple (UT133A), English manual
Power	1.5V battery (R03) x 2
Display	50 x 23mm
Product size	155 x 76.5 x 49mm
Product net weight	255g (with batteries)
Standard individual packing	Gift box
Standard quantity per carton	30pcs
Standard carton measurement	350 x 335 x 318mm
Standard carton gross weight	11.8kg
