MODE D'EMPLOI MultiSeat MS6000 HP

Manuel de référence du matériel

Ordinateur de bureau HP Compaq MultiSeat ms6000

© Copyright 2009 Hewlett-Packard Development Company, L.P. Les informations de ce document sont susceptibles d'être modifiées sans préavis.

Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de garantie. HP ne peut être tenu responsable des erreurs ou omissions techniques ou de rédaction de ce document.

Ce document contient des informations protégées par des droits d'auteur. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l'accord écrit préalable de Hewlett-Packard.

Manuel de référence du matériel

Ordinateur de bureau HP Compaq MultiSeat ms6000

Première édition (novembre 2009)

Référence : 593054-051

À propos de ce livre

Ce manuel contient les informations de base nécessaires aux mises à niveau de ce modèle.

⚠ AVERTISSEMENT ! Le non-respect de ces instructions expose l'utilisateur à des risques potentiellement très graves.
△ ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu'il contient.
REMARQUE : Le texte ainsi défini fournit des informations importantes supplémentaires.

Sommaire

1 Caractéristiques du produit

Caractéristiques de la configuration standard .... 1

Éléments du panneau avant .... 2

Composants du lecteur de cartes multimédia .... 3

Identification des éléments situés à l'arrière .... 4

Clavier 5

Utilisation des touches logo Windows 5

Emplacement du numéro de série 6

2 Mises à niveau matérielles

Fonctionnalités de maintenance 7

Avertissements et précautions ...... 7

Retrait du panneau d'accès de l'ordinateur 8

Remise en position du panneau d'accès de l'ordinateur 9

Retrait du cache avant .... 10

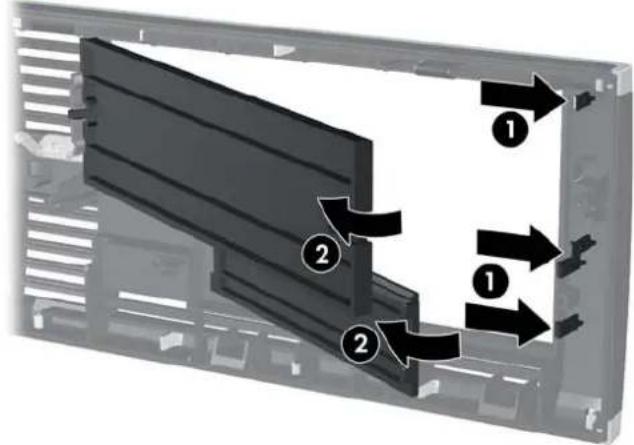

Retrait de caches protecteurs .... 11

Remise en position du cache avant .... 12

Utilisation de l'Ordinateur de bureau HP Compaq MultiSeat ms6000 dans une orientation tour ..... 13

Installation de mémoire additionnelle 14

Modules DIMM 14

DDR3-SDRAM DIMM 14

Supports de module DIMM 15

Installation de modules DIMM 16

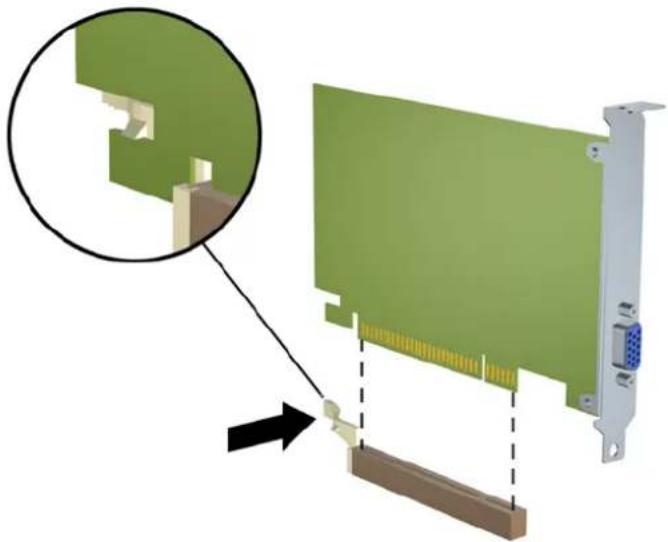

Retrait ou installation d'une carte d'extension 19

Emplacements des unités 25

Installation et retrait d'unités 26

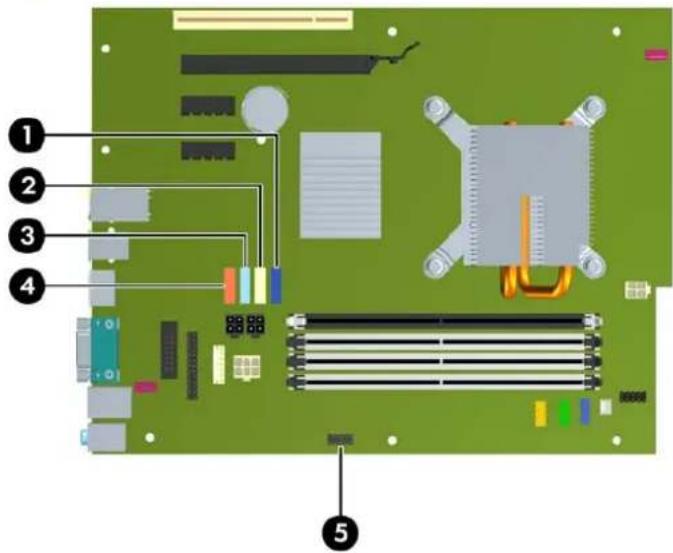

Connexions d'unité de carte mère 27

Retrait d'une unité externe de 5,25 pouces .... 28

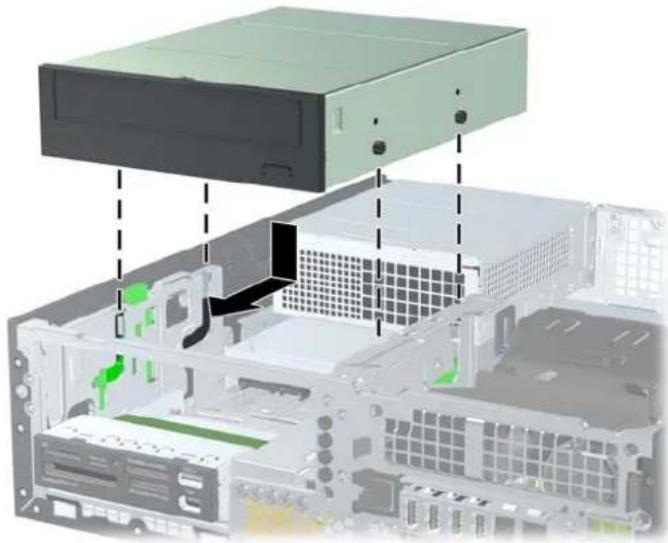

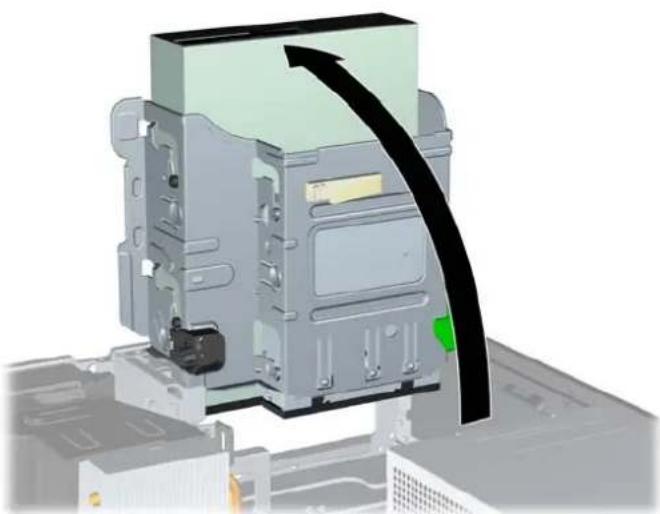

Installation d'une unité optique dans le compartiment d'unité 5,25 pouces .... 30

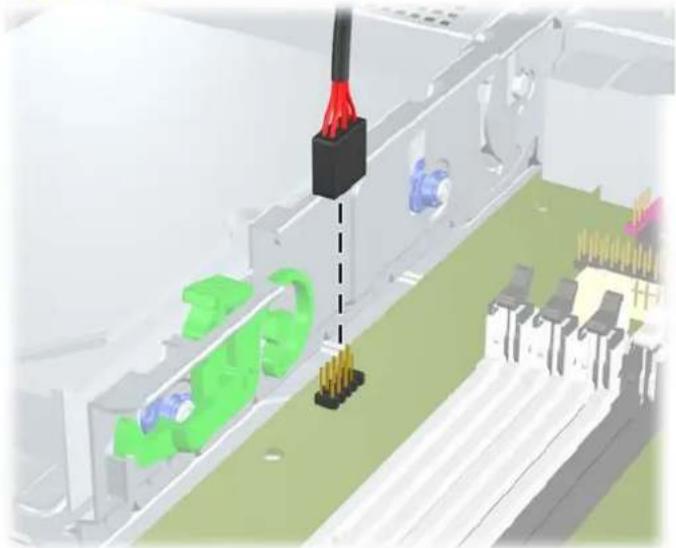

Retrait d'une unité externe de 3,5 pouces .... 34

Installation d'une unité dans un compartiment d'unité externe de 3,5 pouces .... 36

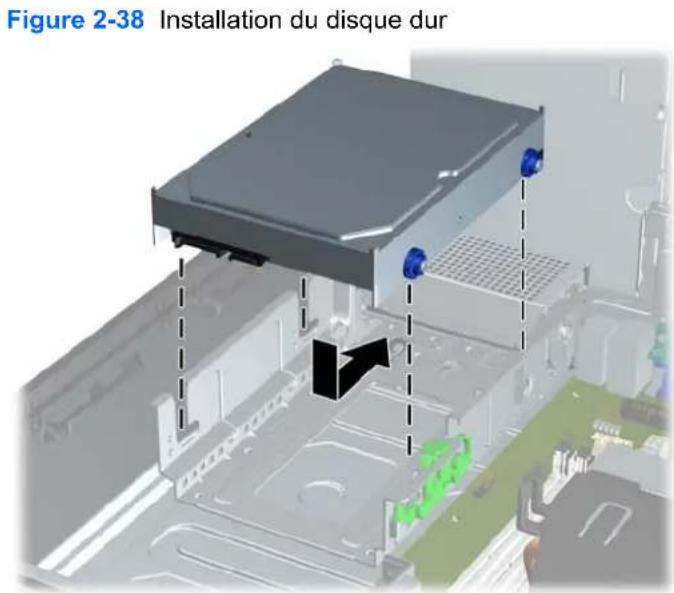

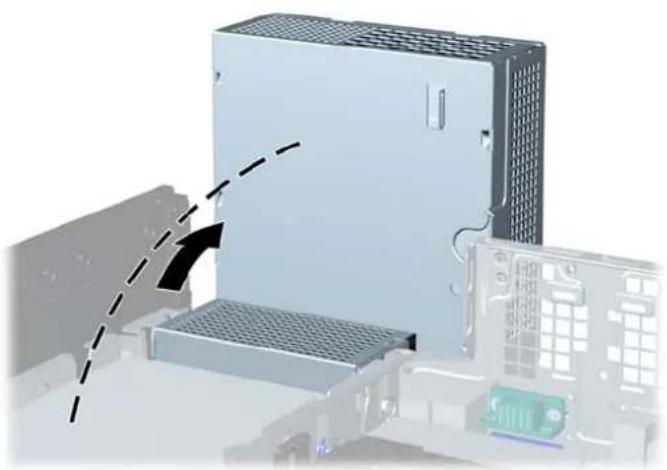

Retrait et remplacement du disque dur SATA interne 3,5 pouces principal .... 37

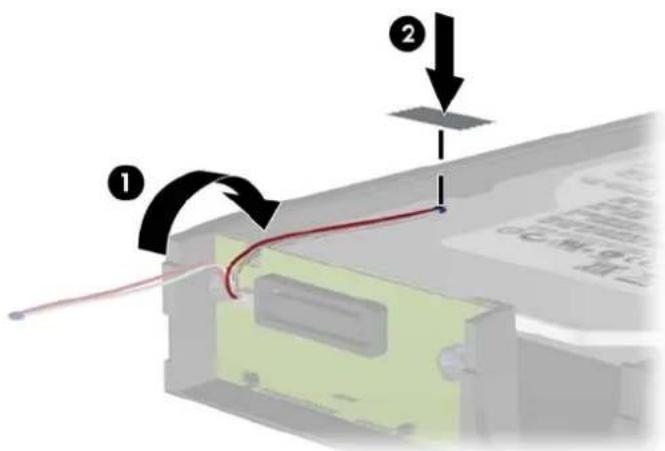

Retrait et remplacement d'un disque dur SATA 3,5 pouces amovible .... 41

Annexe A Caractéristiques techniques

Annexe B Remplacement de la pile

Annexe C Périphériques externes de sécurité

Installation d'un dispositif antivol 52

Câble antivol 52

Cadenas 53

Sécurité du cache avant 55

Annexe D Décharges électrostatiques

Prévention des décharges électrostatiques 57

Méthodes de mise à la terre 57

Annexe E Utilisation, entretien courant et préparation au transport

Utilisation et entretien courant de l'ordinateur 58

Précautions relatives à l'unité optique 59

Procédure 59

Nettoyage 59

Sécurité 59

Préparation au transport 59

Index 60

1 Caractéristiques du produit

Caractéristiques de la configuration standard

Les caractéristiques de l'Ordinateur de bureau HP Compaq MultiSeat ms6000 peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostics (disponible sur certains modèles). Le mode d'emploi de cet utilitaire se trouve dans le Manuel de résolution des problèmes.

REMARQUE : L'Ordinateur de bureau HP Compaq MultiSeat ms6000 peut aussi être utilisé dans une orientation tour. Reportez-vous à la section Utilisation de l'Ordinateur de bureau HP Compaq MultiSeat ms6000 dans une orientation tour à la page 13 de ce manuel pour plus de détails.

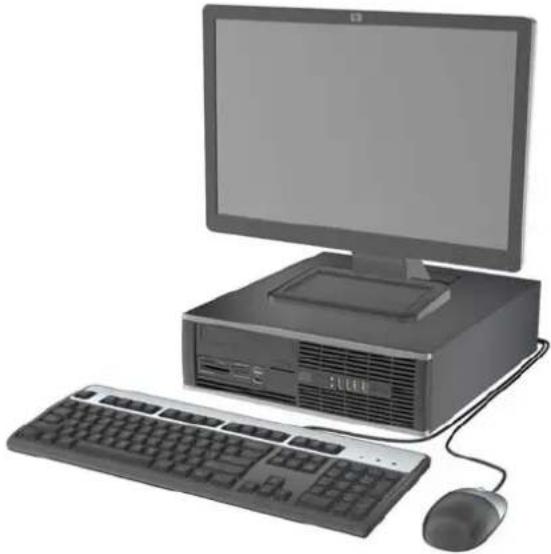

Figure 1-1 Configuration de l'Ordinateur de bureau HP Compaq MultiSeat ms6000

Éléments du panneau avant

La configuration des unités peut être différente selon le modèle.

Figure 1-2 Éléments du panneau avant

Tableau 1-1 Éléments du panneau avant

1 Unité optique 5,25 pouces		6 Ports USB (Universal Serial Bus)
2	Voyant d'activité de l'unité optique	7	Connecteur pour microphone/casque
3	Bouton d'éjection de l'unité optique	8	Lecteur de cartes multimédia de 3,5 pouces (en option) 2
4	Bouton d'alimentation double état	9	Voyant d'activité du disque dur
5	Voyant d'alimentation	10	Connecteur de casque

REMARQUE : Lorsqu'un périphérique est branché au connecteur pour microphone/casque, une boîte de dialogue s'ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d'entrée avec ligne microphone ou pour un casque.

Le voyant d'alimentation est normalement allumé lorsqu'une alimentation est présente. S'il clignote en rouge, un problème est présent au niveau de l'ordinateur et il affiche un code de diagnostic. Reportez-vous au Manuel de résolution des problèmes pour interpréter le code.

Composants du lecteur de cartes multimédia

Le lecteur de cartes multimédia est un périphérique optionnel disponible sur certains modèles uniquement. Reportez-vous à l'illustration et au tableau suivants pour identifier les composants du lecteur de cartes multimédia.

Figure 1-3 Composants du lecteur de cartes multimédia

Tableau 1-2 Composants du lecteur de cartes multimédia

N° Connecteur Support
1 xD	xD-Picture Card (xD)
2 MicroSD	MicroSD (T-Flash)	MicroSDHC
3 Voyant d'activité du lecteur de cartes multimédia
4 SD/MMC+/miniSD	Secure Digital (SD)SDHC (Secure Digital High Capacity)MiniSD	MiniSDHCMultiMediaCard (MMC)Carte MultiMediaCard de taille réduite (RS MMC)	MultiMediaCard 4.0 (MMC Plus)Carte MultiMediaCard 4.0 de taille réduite (RS MMC)MMC Micro (adaptateur requis)
5 USB	Port USB (Universal Serial Bus)
6 CompactFlash I/II	Carte CompactFlash Type 1	Carte CompactFlash Type 2	MicroDrive
7 MS PRO/MS PRO DUO	Memory Stick (MS)MagicGate Memory Stick (MG)MagicGate Memory Duo	Memory Stick SelectMemory Stick Duo (MS Duo)Memory Stick PRO (MS PRO)	Memory Stick PRO Duo (MS PRO Duo)Memory Stick PRO-HG DuoMemory Stick Micro (M2) (adaptateur requis)
8 1394	Port 1394 (disponible sur certains modèles uniquement)

Identification des éléments situés à l'arrière

Figure 1-4 Éléments situés à l'arrière

Tableau 1-3 Identification des éléments situés à l'arrière

1 Connecteur réseau RJ-45 6 Connecteur de moniteur DisplayPort
2 Connecteur série 7 Connecteur du moniteur VGA
3		Connecteur pour souris PS/2 (vert)*	8
4		Connecteur du cordon d'alimentation	9
5		USB	10

Le système d'exploitation Microsoft MultiPoint Server ne prend pas en charge les connecteurs de souris et de clavier PS/2 sur l'Ordinateur de bureau HP Compaq MultiSeat ms6000. Vous devez utiliser une souris et un clavier USB à la place.

REMARQUE : Le nombre et la disposition des connecteurs peuvent varier en fonction des modèles.

Un deuxième port série et un port parallèle sont disponibles en option auprès de HP.

Les connecteurs de moniteur sur la carte mère sont inactifs si une carte graphique est installée sur l'ordinateur.

Si une carte graphique est installée dans le connecteur PCI ou PCI Express x1, les connecteurs de cette carte et de la carte mère peuvent être utilisés en même temps. Pour pouvoir utiliser ces deux connecteurs, il sera peut-être nécessaire de changer certains paramètres dans l'utilitaire Computer Setup. Pour plus d'informations sur la configuration du contrôleur VGA d'amorçage, reportez-vous au Manuel de l'utilitaire Computer Setup (F10).

Clavier

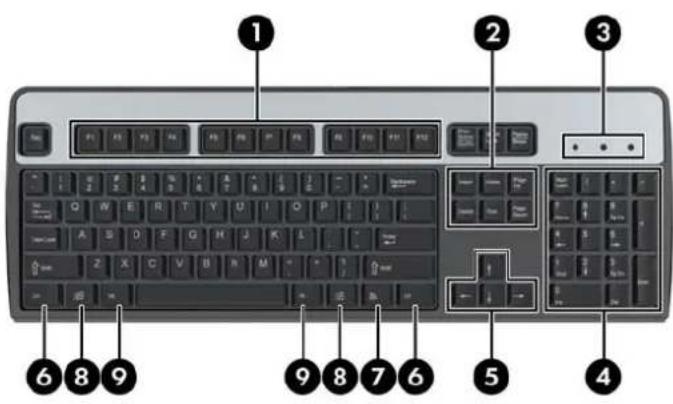

Figure 1-5 Éléments du clavier

Tableau 1-4 Éléments du clavier

1	Touches de fonction	Ces touches permettent d'effectuer des fonctions spéciales, selon l'application utilisée.
2	Touches d'édition	Exemples : Inser, origine, Page précédente, Suppr, Fin et Page suivante.
3	Voyants d'état	Indiquent l'état des paramètres de l'ordinateur et du clavier (Verr num, Verr maj et Arrêt défil).
4	Touches numériques	Ces touches offrent la même fonction que le clavier numérique d'une calculatrice.
5	Touches de direction	Ces touches sont utilisées pour parcourir un document ou un site Web. Elles permettent de se déplacer vers la gauche, la droite, le haut ou le bas à l'aide du clavier plutôt que d'utiliser la souris.
6	Touche Ctrl	Utilisée en combinaison avec une autre touche ; les effets varient en fonction des applications.
7	Touche d'application1	Utilisée (comme le bouton droit de la souris) pour ouvrir les menus contextuels dans une application Microsoft Office. D'autres fonctions peuvent lui être associées dans d'autres applications.
8	Touches logo Windows1	Ces touches permettent d'ouvrir le menu Démarrer de Microsoft Windows. Utilisées avec d'autres touches pour exécuter d'autres fonctions.
9	Touche Alt Utilisée en combinaison avec une autre touche ; les effets varient en fonction des applications.

1 Touches disponibles dans certaines régions géographiques.

Utilisation des touches logo Windows

La combinaison de la touche logo Windows avec d'autres touches permet d'accomplir certaines fonctions dans le système d'exploitation Windows. Reportez-vous à la section Clavier à la page 5 pour identifier la touche logo Windows.

Tableau 1-5 Fonctions de la touche logo Windows

Les fonctions suivantes de la touche logo Windows sont disponibles :
Touche logo Windows	Permet d'afficher ou de dissimuler le menu Démarrer
Touche logo Windows +dPermet d'afficher le Bureau
Touche logo Windows +m	Réduit toutes les applications ouvertes
Maj+ Touche logo Windows +m	Annule la réduction de toutes les applications
Touche logo Windows +eLance le Poste de travail
Touche logo Windows +fLance la fonction Recherche
Touche logo Windows +Ctrl+f	Lance la boîte de dialogue Rechercher les ordinateurs
Touche logo Windows +F1	Permet d'exécuter l'Aide de Windows
Touche logo Windows +l(L minuscule)	Permet de verrouiller l'ordinateur si vous êtes connecté à un domaine de réseau ou, dans le cas contraire, permet de passer d'un utilisateur à l'autre
Touche logo Windows +r	Exécute la boîte de dialogue Exécuter
Touche logo Windows +uLance les Options d'ergonomie

Emplacement du numéro de série

Chaque ordinateur possède un numéro de série unique et un ID de produit à l'emplacement montré ci-dessous. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle.

Figure 1-6 Emplacement du numéro de série et de l'ID du produit

2 Mises à niveau matérielles

Fonctionnalités de maintenance

L'ordinateur possède des fonctions facilitant sa mise à niveau et son entretien. La plupart des procédures d'installation décrites dans ce chapitre ne nécessitent aucun outil.

Avertissements et précautions

Avant toute mise à niveau, suivez scrupuleusement toutes les instructions s'y rapportant et n'oubliez pas de lire les notes d'avertissement et d'attention de ce manuel.

⚠ AVERTISSEMENT ! Afin de réduire les risques de blessures provenant de choc électrique, de surface à haute température ou d'incendie :

Déconnectez le cordon d'alimentation de la prise murale et laissez refroidir les éléments internes du système avant de les toucher.

Ne branchez pas de connecteurs de téléphone ou de télécommunication sur les prises de carte réseau.

Utilisez toujours la fiche de terre du cordon d'alimentation. La fiche de terre est un élément de sécurité important.

Branchez le cordon d'alimentation sur une prise secteur avec conducteur de terre, accessible facilement.

Pour éviter tout risque de blessure grave, lisez le manuel Sécurité et ergonomie du poste de travail. Ce manuel explique comment agencer correctement un poste de travail et comment s'installer confortablement devant un ordinateur. Il contient également d'importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l'adresse http://www.hp.com/ergo.

AVERTISSEMENT ! Cet équipement contient des pièces sous tension et mobiles.

Débranchez-le avant d'ôter son boîtier.

Remettez en place ce boîtier et assurez-vous qu'il est bien fixé avant de remettre l'équipement sous tension.

ATTENTION : L'électricité statique peut endommager les composants électroniques de l'ordinateur ou de l'équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Pour plus d'informations, reportez-vous à l'Annexe D Décharges électrostatiques à la page 57.

Quand l'ordinateur est branché sur le secteur, la carte mère est sous tension. Vous devez déconnecter le cordon d'alimentation avant d'ouvrir l'ordinateur pour prévenir toute détérioration des composants internes.

Retrait du panneau d'accès de l'ordinateur

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Soulevez la poignée du panneau d'accès (1), puis retirez le panneau d'accès de l'ordinateur en le soulevant (2).

Figure 2-1 Retrait du panneau d'accès

Remise en position du panneau d'accès de l'ordinateur

Faites glisser l'onglet situé à l'avant du panneau d'accès sous l'onglet situé à l'avant du châssis (1), puis appuyez l'arrière du panneau d'accès dans l'appareil jusqu'à ce qu'il s'emboîte (2).

Figure 2-2 Remise en position du panneau d'accès

Retrait du cache avant

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Retirez le panneau d'accès.

2. Soulevez les trois onglets sur le côté du cache avant (1), puis faites pivoter le cache avant pour le retirer du châssis (2).

Figure 2-3 Retrait du cache avant

Retrait de caches protecteurs

Sur certains modèles, des caches protecteurs recouvrant les compartiments d'unités 3,5 et 5,25 pouces doivent être retirés avant de pouvoir installer une unité. Pour retirer un cache protecteur :

1. Retirez le panneau d'accès et le cache avant.

2. Pour retirer le cache protecteur, appuyez sur les deux onglets de maintien du cache protecteur vers le bord externe droit du cache avant (1), puis faites glisser le cache protecteur à droite vers l'arrière pour le retirer (2).

Figure 2-4 Retrait d'un cache protecteur

Remise en position du cache avant

Insérez les trois crochets en bas du cache avant dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du cache avant dans le châssis (2) jusqu'à ce qu'il s'emboîte.

Figure 2-5 Remise en position du cache avant

Utilisation de l'Ordinateur de bureau HP Compaq MultiSeat ms6000 dans une orientation tour

L'Ordinateur de bureau HP Compaq MultiSeat ms6000 peut être positionné comme une tour à l'aide d'un socle pour tour en option que vous pouvez acheter auprès de HP.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Positionnez l'ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l'ordinateur sur le socle en option.

Figure 2-6 Conversion du format de bureau en orientation tour

REMARQUE : Pour stabiliser l'ordinateur en orientation tour, HP vous recommande d'utiliser un socle en option.

1. Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension.

REMARQUE : Veillez à garder un espace libre de 10 cm tout autour de l'ordinateur.

Installation de mémoire additionnelle

L'ordinateur est fourni avec des modules mémoire DDR3-SDRAM DIMM.

Modules DIMM

Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. À la livraison, ces connecteurs pour module mémoire accueillent au moins un module mémoire préinstallé. Pour exploiter entièrement la prise en charge de mémoire, vous pouvez équiper la carte mère d'un maximum de 16 Go de mémoire dans une configuration hautes performances à deux canaux.

DDR3-SDRAM DIMM

Pour que le système fonctionne correctement, les modules mémoire DDR3-SDRAM DIMM doivent être :

• standard à 240 broches
- sans tampon, non-ECC, conformes à la norme PC3-8500 DDR3-1066 MHz ou à la norme PC3-10600 DDR3-1333 MHz

REMARQUE : La vitesse des modules DIMM de 1333 MHz sera seulement de 1066 MHz.

• 1,5 volt DDR3-SDRAM DIMM

Les modules mémoire DDR3-SDRAM DIMM doivent également :

• prendre en charge une latence CAS 7 DDR3 1066 MHz (rythme 7-7-7) et une latence CAS 9 DDR3 1333 MHz (rythme 9-9-9)
  • contenir les informations obligatoires du JEDEC SPD

De plus l'ordinateur doit prendre en charge :

• les technologies de mémoire non-ECC à 512 Mbits, 1 Gbit et 2 Gbits
• les modules DIMM à une face ou deux faces
- les modules DIMM construits avec des puces x8 et x16 DDR ; les puces x4 SDRAM ne sont pas prises en charge

REMARQUE : Le système ne fonctionnera pas correctement si vous installez des modules DIMM non pris en charge.

Supports de module DIMM

La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les supports DIMM1 et DIMM2 correspondent au canal A de mémoire ; DIMM3 et DIMM4 au canal B.

Figure 2-7 Emplacement des supports DIMM

Repère Description Couleur du support

1 Support DIMM1, canal A (à remplir en premier) Noir

2 Support DIMM2, canal A (à remplir en troisième) Blanc

3 Support DIMM3, canal B (à remplir en second) Blanc

4 Support DIMM4, canal B (à remplir en quatrième) Blanc

REMARQUE : Un module DIMM doit occuper le support DIMM1 noir. Sinon, un message d'erreur POST s'affiche pour indiquer qu'un module mémoire est installé dans le mauvais support.

Le système fonctionnera automatiquement en mode à un canal, à deux canaux ou flexible, en fonction de la position des modules DIMM.

• Le système fonctionne dans le mode à un canal si les modules DIMM sont installés dans les supports d'un même canal.
  Le système fonctionnera en mode performant entrelacé à deux canaux si la capacité totale des modules DIMM du canal A est égale à celle des modules du canal B. Cependant, la technologie et la capacité des modules peuvent être différentes entre les deux canaux. Par exemple, si le canal A comporte deux modules DIMM de 512 Mo et le canal B un module de 1 Go, le système fonctionnera en mode entrelacé.
  Le système fonctionnera en mode flexible entrelacé si la capacité totale des modules DIMM du canal A n'est pas égale à celle des modules du canal B. En mode flexible, le canal doté de la quantité la plus faible de mémoire décrit la capacité totale de mémoire attribuée aux deux canaux et le reste est alloué à un canal unique. Pour obtenir une vitesse optimale, les canaux doivent être équilibrés afin que la quantité la plus élevée de mémoire soit répartie entre les deux canaux. Si un

canal dispose de plus de mémoire que l'autre, la plus grande quantité doit être attribuée au canal A. Par exemple, si vous peuplez les supports avec un module DIMM de 1 Go et trois modules DIMM de 512 Mo, le canal A devra être peuplé avec un module DIMM de 1 Go et un module DIMM de 512 Mo, tandis que le canal B devra être peuplé avec les deux modules DIMM de 512 Mo. Dans cette configuration, 2 Go sont exécutés en tant que double canal et 512 Mo en tant que canal unique.

- Dans chaque mode, le module DIMM le plus lent du système détermine la vitesse maximum de fonctionnement.

Installation de modules DIMM

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché sur une prise secteur active. L'ajout ou le retrait de modules mémoire alors qu'une tension est toujours présente peut endommager de manière irrémédiable les modules mémoire ou la carte mère. Si un voyant est allumé sur la carte mère, une tension est toujours présente.

Les supports des modules mémoire possèdent des contacts en or. Lors de la mise à niveau de la mémoire, il convient d'utiliser des modules DIMM avec des contacts en or, afin d'éviter les risques de corrosion et/ou d'oxydation pouvant résulter du contact de deux métaux incompatibles.

L'électricité statique peut endommager les composants électroniques de l'ordinateur ou des cartes en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Pour plus d'informations, reportez-vous à l'Annexe D Décharges électrostatiques à la page 57.

Lorsque vous manipulez un module mémoire, ne touchez aucun contact, car vous risqueriez d'endommager le module.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché sur une prise secteur active. L'ajout ou le retrait de modules mémoire alors qu'une tension est toujours présente peut endommager de manière irrémédiable les modules mémoire ou la carte mère. Si un voyant est allumé sur la carte mère, une tension est toujours présente.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Retirez le panneau d'accès.

⚠ AVERTISSEMENT ! Afin d'éviter toute brûlure, il est conseillé de laisser refroidir les éléments internes du système avant de les toucher.

1. Faites pivoter le boîtier du compartiment d'unité externe vers le haut pour accéder aux supports des modules de mémoire sur la carte mère.

Figure 2-8 Redressement du compartiment d'unité de disque

1. Ouvrez les deux loquets du support de module mémoire (1) et insérez le module mémoire dans le support (2).

Figure 2-9 Installation d'un module DIMM

REMARQUE : Un module mémoire ne peut être installé que dans un sens. Faites coïncider l'encoche du module avec le détrompeur du support de mémoire.

Un module DIMM doit occuper le support DIMM1 noir.

Remplissez les supports DIMM dans l'ordre suivant : DIMM1, DIMM3, DIMM2, puis DIMM4.

Pour obtenir des performances maximales, peuplez les supports afin que la capacité de mémoire soit répartie autant que possible entre les canaux A et B. Reportez-vous à la section Supports de module DIMM à la page 15 pour plus d'informations.

1. Enfoncez le module dans le connecteur jusqu'à ce qu'il soit complètement inséré et correctement enclenché. Assurez-vous de refermer les loquets (3).
2. Répétez les étapes 8 et 9 pour installer d'autres modules.
3. Remettez en place le panneau d'accès.
4. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
5. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.
6. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

L'ordinateur doit reconnaître automatiquement la mémoire ajoutée à la mise sous tension qui suit.

Retrait ou installation d'une carte d'extension

L'ordinateur dispose d'un connecteur d'extension PCI, de deux connecteurs d'extension PCI Express x1 et d'un connecteur d'extension PCI Express x16.

REMARQUE : Les supports pour cartes PCI et PCI Express sont uniquement compatibles avec les cartes de petit format.

Figure 2-10 Emplacement des supports pour carte d'extension

Tableau 2-2 Emplacement des supports pour carte d'extension

Repère Description

1 Support d'extension PCI

2 Connecteur d'extension PCI Express x16

3 Connecteur d'extension PCI Express x1

4 Support PCI Express x1

REMARQUE : Vous pouvez installer une carte d'extension PCI Express x1, x4, x8 ou x16 dans le connecteur PCI Express x16.

Pour installer une carte d'expansion :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

△ ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.
2. Retirez le panneau d'accès.
3. Repérez le support de carte d'extension approprié sur la carte mère, ainsi que le support de carte d'extension correspondant à l'arrière du châssis de l'ordinateur.
4. Ouvrez le dispositif de blocage des obturateurs de support PCI en soulevant le levier vert et en faisant pivoter le dispositif en position ouverte.

Figure 2-11 Ouverture du dispositif de retenue

1. Avant d'installer une carte d'extension, retirez le cache du support d'extension ou la carte d'extension existante.

a. Si vous installez une carte d'extension dans un support libre, retirez l'obturateur correspondant à l'arrière du châssis, Tirez le cache du support vers le haut, puis de l'intérieur du châssis.

Figure 2-12 Retrait d'un obturateur d'extension

b. Si vous retirez une carte PCI standard ou PCI Express x1, tenez-la à chaque extrémité et faites-la délicatement basculer d'avant en arrière jusqu'à ce qu'elle sorte de son support. Tirez la carte d'extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas abîmer la carte en heurtant d'autres composants.

REMARQUE : Avant de retirer une carte d'extension déjà installée, débranchez tous les câbles qui y sont rattachés.

Figure 2-13 Retrait d'une carte d'extension PCI standard

c. Si vous retirez une carte PCI Express x16, tirez sur le bras de fixation à l'arrière du support pour l'écarter de la carte, puis faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Tirez la carte d'extension à la verticale hors de son support, puis retirez-la complètement du châssis. Veillez à ne pas abîmer la carte en heurtant d'autres composants.

Figure 2-14 Retrait d'une carte d'extension PCI Express x16

1. Placez la carte retirée dans un emballage antistatique.

2. Si vous n'installez pas de nouvelle carte d'extension, installez l'obturateur d'extension pour fermer l'orifice.

ATTENTION : Après avoir enlevé une carte d'extension, vous devez la remplacer par une autre ou installer un obturateur pour assurer le refroidissement des composants internes en fonctionnement.

1. Pour installer une nouvelle carte d'extension, tenez la carte à la verticale de son connecteur sur la carte mère, puis déplacez-la vers l'arrière du châssis de manière à aligner son support sur la fente prévue à l'arrière du châssis. Appuyez sur la carte pour l'insérer dans son connecteur sur la carte mère.

Figure 2-15 Installation d'une carte d'extension

REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement sur la carte, de sorte que l'ensemble du connecteur soit correctement enclenché dans le connecteur de carte d'extension.

1. Remettez en place le dispositif de blocage des cartes d'extension.

Figure 2-16 Fermeture du dispositif de retenue

1. Le cas échéant, branchez les câbles extérieurs sur la carte installée. Connectez les câbles intérieurs à la carte mère, si nécessaire.
2. Remettez en place le panneau d'accès.
3. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
4. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.
5. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.
6. Le cas échéant, reconfigurez l'ordinateur. Reportez-vous au Manuel de l'utilitaire Computer Setup (F10) pour plus d'instructions sur l'utilisation de Computer Setup.

Emplacements des unités

Figure 2-17 Emplacements des unités

Tableau 2-3 Emplacements des unités

1 Compartiment de disque dur interne 3,5 pouces

2 Compartiment d'unité externe de 3,5 pouces pour les unités en option (lecteur de cartes multimédia illustré)

3 Compartiment d'unité externe 5,25 pouces pour unités en option (unité optique illustrée)

REMARQUE : La configuration d'unité de votre ordinateur peut être différente de celle illustrée ci-dessus.

Pour vérifier le type, la taille et la capacité des unités de stockage installées dans l'ordinateur, exécutez Computer Setup. Pour plus d'informations, reportez-vous au Manuel de l'utilitaire Computer Setup (F10).

Installation et retrait d'unités

Lorsque vous installez des unités supplémentaires, procédez comme suit :

• Le disque dur SATA (Serial ATA) principal doit être connecté au contrôleur SATA (bleu foncé, libellé SATA 0) principal sur la carte mère.
• Connectez une unité optique SATA au connecteur SATA blanc libellé SATA 1 sur la carte mère.
  Connectez les périphériques dans l'ordre suivant : SATA0, SATA1, SATA2, puis SATA3
• Connectez un câble adaptateur eSATA au connecteur SATA3 orange.

REMARQUE : L'adaptateur eSATA s'installe dans l'un des connecteurs d'extension situés à l'arrière de l'ordinateur. Vous devez configurer le connecteur SATA3 dans l'utilitaire Computer Setup pour qu'il fonctionne comme eSATA. Sélectionnez Storage (Stockage) > Storage Options (Options de stockage) > eSATA Port (Port eSATA) pour reconfigurer le connecteur SATA3. Pour plus d'informations, reportez-vous au Manuel de l'utilitaire Computer Setup (F10).

• Connectez un câble USB de lecteur de cartes multimédia au connecteur USB de la carte mère libellé MEDIA. Si le lecteur de cartes multimédia possède un port 1394, connectez le câble 1394 à la carte PCI 1394.
• Le système ne prend pas en charge les unités optiques PATA (Parallel ATA) ni les disques durs PATA.
• Vous devez installer des vis de guidage pour garantir le bon alignement de l'unité dans la cage d'unité et pour garantir l'emboîtement. HP a fourni des vis de guidage supplémentaires pour les compartiments d'unité externe (cinq vis standard 6-32 et quatre vis métriques M3), situées à l'avant du châssis, sous le cache avant. Les vis standard 6-32 sont nécessaires en cas de disque dur secondaire. Toutes les autres unités (sauf le disque dur principal) utilisent des vis métriques M3. Les vis métriques fournies par HP sont noires et les vis standard fournies par HP sont de couleur argent. Si vous procédez au remplacement du disque dur principal, vous devez retirer les quatre vis de guidage 6-32 de couleur argent et bleu d'isolation du disque que vous remplacez et les installer dans le nouveau disque.

Figure 2-18 Emplacements des vis de guidage supplémentaires

N° Vis de guidage Périphérique
1 Vis métriques M3 noires Toutes les autres unités (sauf le disque dur principal)

2 Vis standard 6-32 de couleur argent Disque dur secondaire

Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le cache avant (pour plus d'informations, consultez Sécurité du cache avant à la page 55).

△ ATTENTION : Pour éviter tout risque de perte de données et de dégât à l'ordinateur ou à une unité :

Si vous insérez ou retirez une unité, arrêtez correctement le système d'exploitation, mettez l'ordinateur hors tension, puis débranchez le cordon d'alimentation. Ne retirez pas une unité lorsque l'ordinateur est sous tension ou en mode veille.

Avant de manipuler une unité, assurez-vous que vous êtes bien déchargé de toute électricité statique. Lorsque vous manipulez une unité, évitez de toucher les connecteurs. Pour savoir comment éviter les dommages dus à l'électricité statique, reportez-vous à l'Annexe D Décharges électrostatiques à la page 57.

Manipulez l'unité avec précaution ; ne la laissez pas tomber.

Ne forcez pas lors de l'insertion d'une unité.

Évitez d'exposer l'unité à des liquides, des températures extrêmes ou au champ magnétique émis par des appareils tels que des moniteurs ou des haut-parleurs.

Si vous devez envoyer une unité par la poste, prenez soin de la placer dans un emballage à bulles d'air ou tout autre emballage offrant une protection suffisante. Veuillez également apposer sur le colis une étiquette indiquant « Fragile : à manipuler avec précaution ».

Connexions d'unité de carte mère

Reportez-vous à l'illustration et au tableau suivants pour identifier les connecteurs de l'unité de carte mère.

Figure 2-19 Connexions d'unité de carte mère

Tableau 2-4 Connexions d'unité de carte mère

N° Connecteur de la carte mère Étiquette de carte mère Couleur

1 SATA 0 SATA 0 bleu foncé

2 SATA 1 SATA 1 blanc

3 SATA2 SATA2 bleu pâle

4 SATA3 SATA3 orange

5 Lecteur de cartes multimédia MEDIA noir

REMARQUE : Le connecteur SATA3 orange peut être reconfiguré comme eSATA dans l'utilitaire Computer Setup si vous installez un adaptateur eSATA. Sélectionnez Storage (Stockage) > Storage Options (Options de stockage) > eSATA Port (Port eSATA) pour reconfigurer le connecteur SATA3. Pour plus d'informations, reportez-vous au Manuel de l'utilitaire Computer Setup (F10).

Retrait d'une unité externe de 5,25 pouces

△ ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible.

Pour retirer une unité externe de 5,25 pouces :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

△ ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Retirez le panneau d'accès.

3. Redressez le compartiment d'unité en le faisant pivoter.

Figure 2-20 Redressement du compartiment d'unité de disque

1. Si vous retirez une unité optique, déconnectez le câble d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique.

Figure 2-21 Déconnexion du câble d'alimentation et du câble de données.

1. En le faisant pivoter, abaissez le compartiment d'unité en position normale.

ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d'unité de disque.

Figure 2-22 Remise en position normale du compartiment d'unité de disque

1. Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).

Figure 2-23 Retrait de l'unité de 5,25 pouces

REMARQUE : Pour repositionner l'unité, inversez la procédure de retrait. Lorsque vous repositionnez une unité, utilisez les quatre vis de guidage de l'unité que vous remplacez pour fixer la nouvelle unité.

Installation d'une unité optique dans le compartiment d'unité 5,25 pouces

Pour installer une unité optique 5,25 pouces en option :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.
   ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

5. Si l'ordinateur est sur un socle, retirez-le de ce dernier.
6. Retirez le panneau d'accès.
7. Si vous installez une unité dans un compartiment couvert par un cache protecteur, retirez le cache avant, puis le cache protecteur. Pour plus d'informations, reportez-vous à la section Retrait de caches protecteurs à la page 11.
8. Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de l'unité. Quatre vis de guidage métriques M3 supplémentaires sont fournies par HP à l'avant du châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la section Installation et retrait d'unités à la page 26 pour une illustration de l'emplacement des vis de guidage métriques M3 supplémentaires.
   △ ATTENTION : Utilisez uniquement des vis de guidage de 5 mm de long. Des vis plus longues peuvent endommager les composants internes de l'unité.
   REMARQUE : Lorsque vous remplacez une unité de disque, placez les quatre vis M3 de l'ancienne unité sur la nouvelle.

Figure 2-24 Installation des vis de guidage dans l'unité optique

1. Placez les vis de guidage sur l'unité dans les connecteurs J du compartiment de l'unité. Faites ensuite glisser l'unité vers l'avant de l'ordinateur pour la bloquer.

Figure 2-25 Installation d'une unité optique

1. Redressez le compartiment d'unité en le faisant pivoter.

Figure 2-26 Redressement du compartiment d'unité de disque

1. Connectez le câble de données SATA au connecteur SATA blanc libellé SATA 1 sur la carte mère.

2. Faites passer le câble de données dans les guides de câbles.

ATTENTION : Il existe deux guides de câbles qui empêchent le câble de données d'être pincé par le compartiment lors de son soulèvement ou abaissement. L'un est situé sur le côté inférieur du compartiment. L'autre est situé sur le cadre du châssis, sous le compartiment. Assurez-vous que le câble de données passe via ces guides avant de le connecter à l'unité optique.

1. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière de l'unité optique.

Figure 2-27 Branchement du câble d'alimentation et du câble de données

1. En le faisant pivoter, abaissez le compartiment d'unité en position normale.

ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d'unité de disque.

Figure 2-28 Remise en position normale du compartiment d'unité de disque

1. Remettez en place le panneau d'accès.
2. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.
3. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.
4. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

Le système détecte automatiquement l'unité installée et reconfigure l'ordinateur.

Retrait d'une unité externe de 3,5 pouces

△ ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible.

L'unité de 3,5 pouces se situe sous l'unité de 5,25 pouces. Vous devez retirer l'unité externe de 5,25 pouces avant de retirer l'unité externe de 3,5 pouces.

1. Suivez la procédure de la section Retrait d'une unité externe de 5,25 pouces à la page 28 pour retirer l'unité de 5,25 pouces et accéder à l'unité de 3,5 pouces.

△ ATTENTION : Assurez-vous que l'ordinateur est arrêté et que le cordon d'alimentation est débranché de la prise électrique avant de commencer.

1. Débranchez les câbles de l'arrière de l'unité ou, si vous retirez un lecteur de cartes multimédia, déconnectez le câble USB et le câble 1394 de la carte mère comme indiqué sur les illustrations suivantes.

REMARQUE : Sur certains modèles, le lecteur de cartes multimédia ne possède pas de port ou de câble 1394.

Figure 2-29 Déconnexion du câble USB du lecteur de cartes multimédia

Figure 2-30 Déconnexion du câble 1394 du lecteur de cartes multimédia

1. Appuyez sur le bouton vert de retenue situé à gauche de l'unité pour la désengager du compartiment d'unité (1). Tout en appuyant sur le bouton de retenue, faites coulisser l'unité vers l'arrière jusqu'à ce qu'elle se bloque, puis soulevez-la à la verticale hors de son compartiment (2).

Figure 2-31 Retrait d'une unité de 3,5 pouces (lecteur de cartes multimédia illustré)

REMARQUE : Pour replacer l'unité 3,5 pouces, procédez de façon inverse.

Lors du remplacement d'une unité 3,5 pouces, placez les quatre vis de l'ancienne sur la nouvelle.

Installation d'une unité dans un compartiment d'unité externe de 3,5 pouces

Le compartiment de 3,5 pouces se situe sous l'unité de 5,25 pouces. Pour installer une unité dans le compartiment de 3,5 pouces :

REMARQUE : Pour un alignement correct et le blocage de l'unité dans la cage, vous devez installer des vis de guidage. HP fournit des vis de guidage supplémentaires pour les compartiments d'unités externes (quatre vis standard UNC 6-32 et quatre vis métriques M3) que vous trouverez sur l'avant du châssis, sous le cache avant. Les disques durs secondaires nécessitent des vis 6-32 standard. Toutes les autres unités (excepté le disque dur primaire) utilisent des vis métriques M3. Les vis métriques M3 fournies par HP sont noires, alors que les vis 6-32 standard fournies par HP sont de teinte argentée. Reportez-vous à la section Installation et retrait d'unités à la page 26 pour une illustration des emplacements des vis de guidage.

1. Suivez la procédure de la section Retrait d'une unité externe de 5,25 pouces à la page 28 pour retirer l'unité de 5,25 pouces et accéder au compartiment d'unité de 3,5 pouces.

ATTENTION : Assurez-vous que l'ordinateur est arrêté et que le cordon d'alimentation est débranché de la prise électrique avant de commencer.

1. Si vous installez une unité dans un compartiment couvert par un cache protecteur, retirez le cache avant, puis le cache protecteur. Pour plus d'informations, reportez-vous à la section Retrait de caches protecteurs à la page 11.

2. Placez les vis de guidage sur l'unité dans les connecteurs J du compartiment de l'unité. Faites ensuite glisser l'unité vers l'avant de l'ordinateur pour la bloquer.

Figure 2-32 Installation d'une unité dans le compartiment d'unité de 3,5 pouces (lecteur de cartes multimédia illustré)

1. Connectez les câbles d'unité appropriés :

a. Si vous installez un deuxième disque dur, connectez le cordon d'alimentation et le câble de données à l'arrière de l'unité et l'autre extrémité du câble de données au connecteur SATA disponible suivant (non peuplé) sur la carte mère, en suivant la séquence numérotée des connecteurs.

b. Si vous installez un lecteur de cartes multimédia, connectez son câble USB au connecteur USB de la carte mère libellé MEDIA. Si le lecteur de cartes multimédia possède un port 1394, connectez le câble 1394 à la carte PCI 1394.

REMARQUE : Reportez-vous à la section Connexions d'unité de carte mère à la page 27 pour une illustration des connecteurs d'unité de la carte mère.

1. Repositionnez l'unité de 5,25 pouces.

2. Replacez le cache avant et le panneau d'accès.

3. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.

4. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.

5. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

Retrait et remplacement du disque dur SATA interne 3,5 pouces principal

REMARQUE : Le système ne prend pas en charge les disques durs PATA (Parallel ATA).

Avant de retirer l'ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque.

Le disque dur 3,5 pouces préinstallé est situé sous le bloc d'alimentation. Pour enlever et remettre en place le disque dur :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

△ ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Retirez le panneau d'accès.

3. Redressez le compartiment pour les unités externes.

Figure 2-33 Redressement du compartiment d'unité de disque

1. Redressez le bloc d'alimentation en le faisant pivoter. Le disque dur se trouve sous le bloc d'alimentation.

Figure 2-34 Redressement du bloc d'alimentation

1. Déconnectez le cordon d'alimentation (1) et le câble de données (2) de l'arrière du disque dur.

Figure 2-35 Débranchement du câble d'alimentation et du câble de données du disque dur

1. Appuyez sur le loquet de dégagement vert situé à côté du disque dur (1). Tout en appuyant sur le loquet, faites glisser l'unité vers l'avant jusqu'à l'arrêt et soulevez-la pour la sortir du compartiment (2).

Figure 2-36 Retrait du disque dur

1. Pour installer un disque dur, vous devez retirer les quatre vis de guidage d'isolation argentées et bleues de l'ancien disque dur et les installer sur le nouveau disque dur.

Figure 2-37 Installation des vis de guidage de disque dur

1. Alignez les vis de guidage avec les connecteurs du compartiment d'unité du châssis, enfoncez le disque dur dans le compartiment, puis faites le glisser en arrière jusqu'à ce qu'il s'arrête et s'enclenche.

1. Connectez les câbles d'alimentation et de données à l'arrière du disque dur.

REMARQUE : Lors du remplacement du disque dur principal, assurez-vous de faire passer les câbles SATA et d'alimentation dans le guide de câbles situé au bas du cadre du châssis derrière le disque dur.

Si le système est équipé d'un seul disque dur SATA, le câble de données doit être raccordé au connecteur SATA0 bleu foncé de la carte mère pour éviter toute détérioration des performances de disque dur. Si vous ajoutez un deuxième disque dur, connectez l'autre extrémité du câble de données au connecteur SATA disponible suivant (non peuplé) sur la carte mère dans l'ordre suivant : SATA0, SATA1, SATA2, SATA3.

1. Faites pivoter le compartiment pour les unités externes et abaissez l'alimentation dans leurs positions normales.

2. Remettez en place le panneau d'accès.

3. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.

4. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.

5. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

Retrait et remplacement d'un disque dur SATA 3,5 pouces amovible

Certains modèles sont équipés d'un boîtier de disque dur amovible dans le compartiment d'unité 5,25 pouces externe. Le disque dur est logé dans un support qui peut se retirer facilement du compartiment d'unité de disque. Pour enlever et remonter une unité dans le support :

REMARQUE : Avant de retirer l'ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque.

1. Déverrouillez le support du disque dur avec la clé fournie et faites-le glisser hors du boîtier.
2. Retirez la vis de l'arrière du support (1) et faites glisser le capot supérieur du support (2).

Figure 2-39 Retrait du capot du support

1. Retirez le ruban adhésif qui retient le capteur thermique au-dessus du disque dur (1) et retirez le capteur thermique du support (2).

Figure 2-40 Retrait du capteur thermique

1. Retirez les quatre vis du bas du support du disque dur.

Figure 2-41 Retrait des vis de sécurité

1. Refaites glisser le disque dur pour le déconnecter du support, puis soulevez-le pour le faire sortir du support.

Figure 2-42 Retrait du disque dur

1. Placez le nouveau disque dur dans le support, puis faites glisser le disque dur de façon à l'insérer dans le connecteur SATA de la carte à circuits imprimés du support. Assurez-vous que le connecteur du disque dur est complètement enfoncé dans le connecteur SATA de la carte à circuits imprimés du support.

Figure 2-43 Remise en position du disque dur

1. Replacez les quatre vis au bas du support pour maintenir le disque en place.

Figure 2-44 Remise en position des vis de sécurité

1. Placez le capteur thermique sur le disque dur de façon à ce qu'il ne recouvre pas l'étiquette (1) et attachez-le avec le ruban adhésif (2).

Figure 2-45 Remise en position du capteur thermique

1. Faites glisser le capot du support (1) et replacez la vis à l'arrière du support pour maintenir le capot (2).

Figure 2-46 Remise en position du capot du support

1. Faites glisser le support du disque dur dans le boîtier de l'ordinateur et verrouillez-le avec la clé fournie.

REMARQUE : Le support doit être verrouillé pour que l'alimentation arrive au disque dur.

A Caractéristiques techniques

Tableau A-1 Caractéristiques techniques

Dimensions de l'ordinateur de bureau (en configuration de bureau)
Hauteur	3,95 pouces	10,0 cm
Largeur	13,3 pouces	33,8 cm
Profondeur	14,9 pouces	37,8 cm
Poids approximatif 19 lb 8,6 kg
Poids supporté (charge maximum répartie, en configuration de bureau)	77 lb	35 kg
Plage de température
En fonctionnement	50 à 95 °F	10 à 35 °C
Hors fonctionnement	-22 à 140 °F	-30 à 60 °C
REMARQUE : La température de fonctionnement est réduite de 1,0 °C par tranche de 300 m (1 000 pieds) à 3 000 m (10 000 pieds) au-dessus du niveau de la mer, sans rayonnement direct du soleil. La vitesse maximum autorisée du changement de température est de 10 °C par heure. La limite supérieure peut être encore réduite par le type et le nombre d'options installées.
Humidité relative (sans condensation)
En fonctionnement	10-90 %	10-90 %
Hors fonctionnement (38,7 °C maxi température humide)	5-95 %	5-95 %
Altitude maximale (non pressurisé)
En fonctionnement	10 000 pieds	3 048 m
Hors fonctionnement	30 000 pieds	9 144 m
Dissipation de chaleur
Alimentation standard max	1063 BTU/h	268 kg-cal/heure
Valeur type alimentation standard au repos	147 BTU/h	37 kg-cal/heure
EPA max 87/89/85% @ alimentation de charge 20/50/100%	941 BTU/h	237 kg-cal/heure
Valeur type EPA 87/89/85% @ alimentation de charge au repos 20/50/100%	95 BTU/h	24 kg-cal/heure

Tableau A-1 Caractéristiques techniques (suite)

Alimentation	115 V	230 V
Plage de tension de fonctionnement (alimentation standard)	90-264 Vca	90-264 Vca
Plage de tension de fonctionnement (EPA 87/89/85% @ alimentation de charge 20/50/100%)	90-264 Vca	90-264 Vca
	100-240 Vca	100-240 Vca
Plage de tension nominale (alimentation standard)	100-240 Vca	100-240 Vca
Plage de tension nominale (EPA 87/89/85% @ alimentation de charge 20/50/100%)	50-60 Hz	50-60 Hz
Fréquence nominale
Puissance de sortie 240 W 240 W
Courant nominal en entrée (maximum) 1
Alimentation standard	4 A @ 100 Vca	2 A @ 230 V c.a.
EPA 87/89/85% @ alimentation de charge 20/50/100%	4 A @ 100 V c.a.	2 A @ 230 V c.a.

¹ Ce système est doté d'une alimentation active avec correction du facteur de puissance. Cette caractéristique permet de répondre aux normes CE pour une utilisation dans l'Union Européenne. Ce type d'alimentation offre également l'avantage de ne pas nécessiter de sélecteur de tension.

B Remplacement de la pile

La pile livrée avec l'ordinateur alimente l'horloge temps réel. Lorsque vous devez remplacer la pile, utilisez une pile équivalente à celle installée d'origine dans l'ordinateur. Votre ordinateur est livré avec une pile bouton au lithium de 3 volts.

⚠ AVERTISSEMENT ! L'ordinateur contient une pile interne au lithium et dioxyde de manganèse. Il existe un danger d'incendie et de brûlures si la pile n'est pas manipulée correctement. Pour réduire les risques de blessure :

Ne pas tenter de recharger la pile.

Ne pas exposer la pile à des températures supérieures à 60 °C (140 °F).

Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l'eau.

Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit.

△ ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur. Lorsque vous retirerez la pile, les paramètres CMOS seront effacés. Pour de plus amples informations sur la sauvegarde de vos valeurs CMOS, consultez le Manuel de l'utilitaire Computer Setup (F10).

L'électricité statique peut endommager les composants électroniques de l'ordinateur ou de l'équipement optionnel. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation.

REMARQUE : Vous pouvez économiser l'énergie de la pile au lithium en laissant l'ordinateur branché sur une prise secteur sous tension. L'énergie de la pile au lithium s'épuise uniquement lorsque l'ordinateur n'est PAS branché sur une prise secteur.

Hewlett-Packard encourage ses clients à recycler le matériel électronique usagé, les cartouches d'impression de marque HP et les piles rechargeables. Pour plus d'informations sur les programmes de recyclage, consultez le site http://www.hp.com/recycle.

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.
2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

△ ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Retirez le panneau d'accès.

3. Repérez la pile et son support sur la carte mère.

REMARQUE : Sur certains modèles d'ordinateur, il peut s'avérer nécessaire de retirer un composant interne pour accéder à la pile.

1. En fonction du type de pile et de support équipant la carte mère, procédez comme suit :

Type 1

a. Retirez la pile de son support.

Figure B-1 Retrait d'une pile bouton (type 1)

b. Faites glisser la pile de rechange dans l'emplacement, le pôle positif tourné vers le haut. Le support maintient la pile en place automatiquement.

Type 2

a. Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord de la pile. Lorsque la pile est libérée, retirez-la de son support (1).

b. Pour installer une nouvelle pile, insérez un bord de la pile sous la lèvre du support, en veillant à orienter le pôle positif vers le haut. Appuyez sur le bord opposé jusqu'à ce que la languette s'enclenche sur la pile (2).

Figure B-2 Retrait et remplacement d'une pile bouton (type 2)

a. Repoussez la griffe (1) qui maintient la pile en place et retirez la pile de son support (2).
b. Insérez la nouvelle pile et remettez la griffe en place.

Figure B-3 Retrait d'une pile bouton (type 3)

REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure.

1. Remettez en place le panneau d'accès.
2. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.

3. Branchez l'ordinateur et démarrez-le.

4. Réglez à nouveau la date et l'heure, les mots de passe et tous les paramètres spéciaux à l'aide de l'utilitaire Computer Setup. Consultez le Manuel de l'utilitaire Computer Setup (F10).

5. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

C Périphériques externes de sécurité

REMARQUE : Pour plus d'informations sur les fonctions de sécurité des données, reportez-vous au Manuel de l'utilitaire Computer Setup (F10), au Manuel de supervision des ordinateurs de bureau, ainsi qu'au Manuel HP ProtectTools Security Manager (certains modèles) sur le site http://www.hp.com.

Installation d'un dispositif antivol

Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l'ordinateur contre le vol.

Câble antivol

Figure C-1 Installation d'un câble de sécurité

1. Attachez le câble de sécurité en l'enroulant autour d'un objet statique.

Figure C-3 Fixation du câble à un objet fixe

1. Faites passer les câbles du clavier et de la souris dans le verrou.

Figure C-4 Passage des câbles du clavier et de la souris

1. Vissez le verrou au châssis à l'aide de la vis fournie.

Figure C-5 Fixation du verrou sur le châssis

1. Insérez la prise du câble de sécurité dans le verrou (1) et enfoncez le bouton (2) pour fermer le verrou. Utilisez la clé fournie pour ouvrir le verrou.

Figure C-6 Fermeture du dispositif antivol

Sécurité du cache avant

Le cache avant peut s'enclencher à l'aide d'une vis de sécurité fournie par HP. Pour installer la vis de sécurité :

1. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur.

2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.

3. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

4. Retirez le cordon d'alimentation de la prise secteur et débranchez tous les périphériques externes.

ATTENTION : Quel que soit l'état de mise sous tension, une tension est toujours présente sur la carte mère tant que l'ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon d'alimentation pour éviter d'endommager les composants internes de l'ordinateur.

1. Si l'ordinateur est sur un socle, retirez-le de ce dernier.

2. Retirez le panneau d'accès et le cache avant.

3. Enlevez l'une des cinq vis standard 6-32 de couleur argent situées à l'avant du châssis, derrière la face avant.

Figure C-7 Réinstallation de la vis de sécurité du cache avant

1. Repositionnez le cache avant.

2. Installez la vis de sécurité à côté de la patte de fixation située au milieu du cache avant afin de fixer le cache avant.

Figure C-8 Installation de la vis de sécurité du cache avant

1. Remettez en place le panneau d'accès.

2. Si l'ordinateur était sur un socle, replacez-le sur ce dernier.

3. Reconnectez le cordon d'alimentation et mettez l'ordinateur sous tension.

4. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès.

D Décharges électrostatiques

Une décharge d'électricité statique, provenant des doigts ou de tout autre conducteur, peut endommager les cartes du système ou d'autres unités sensibles à l'électricité statique. Ce type de dégât peut diminuer la durée de vie du dispositif.

Prévention des décharges électrostatiques

Afin d'éviter tout risque de dégât par l'électricité statique, prenez les précautions suivantes :

• Évitez tout contact avec les mains, en transportant et en rangeant les produits dans des emballages antistatiques.
• Laissez les éléments sensibles à l'électricité statique dans leur emballage jusqu'au moment de l'installation.
• Placez les éléments sur une surface mise à la terre, avant de les retirer de leur emballage.
• Évitez de toucher les broches, les conducteurs et les circuits.
• Veillez à toujours être relié à la terre lorsque vous touchez un élément ou un assemblage sensible à l'électricité statique.

Méthodes de mise à la terre

Il en existe plusieurs. Prenez au moins l'une des précautions suivantes lorsque vous installez ou manipulez des éléments sensibles à l'électricité statique :

• Utilisez un bracelet électrostatique relié par un cordon de terre au châssis de l'ordinateur ou à une station de travail. Les bracelets électrostatiques sont des bracelets flexibles dont les cordons ont une résistance d'au moins 1 mégohm +/- 10 %. Pour une mise à la terre optimale, veillez à maintenir le bracelet serré contre la peau.
• Utilisez les autres types de bracelets antistatiques disponibles lorsque vous travaillez debout. Portez-les à chaque pied lorsque vous vous trouvez sur des sols ou des tapis conducteurs.
  • Utilisez des outils d'entretien conducteurs.
  Utilisez un kit de réparation équipé d'un tapis antistatique.

Si vous ne disposez d'aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou mainteneur agréé HP.

REMARQUE : Pour plus d'informations sur l'électricité statique, adressez-vous à votre revendeur ou mainteneur agréé HP.

E Utilisation, entretien courant et préparation au transport

Utilisation et entretien courant de l'ordinateur

Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l'ordinateur et son moniteur :

• Protégez l'ordinateur de l'humidité, des rayons du soleil et des températures extrêmes.
• Faites fonctionner l'ordinateur sur une surface stable et plane. Laissez un espace libre d'au moins 10 cm (4 pouces) tout autour des côtés ventilés de l'ordinateur et au-dessus du moniteur afin d'assurer une bonne aération.
• Ne réduisez jamais l'aération en bloquant les orifices d'aération ou les entrées d'air. Ne placez pas le clavier - pieds repliés - directement contre l'avant de l'ordinateur de bureau, car cela gène également la circulation de l'air.
• Ne faites jamais fonctionner l'ordinateur lorsque le panneau d'accès ou l'un des caches de connecteur de carte d'extension est ouvert.
• N'empilez pas les ordinateurs l'un sur l'autre ou ne les placez pas l'un à côté de l'autre pour éviter de recirculer l'air chaud qu'ils évacuent.
  Si l'ordinateur doit être utilisé dans un boîtier séparé, celui-ci doit être pourvu d'orifices d'aération (aspiration et refoulement) ; les autres instructions d'utilisation énoncées ci-dessus restent d'application.
• Ne laissez pas de liquides à proximité de l'ordinateur ou du clavier.
  N'obstruez jamais les grilles d'aération du moniteur (n'y déposez aucun objet).
• Installez ou activez les fonctions d'économie d'énergie du système d'exploitation ou d'un autre logiciel, y compris les états de veille.
• Mettez l'ordinateur hors tension avant d'effectuer l'une des opérations suivantes :

Essuyez l'extérieur de l'ordinateur avec un chiffon doux humide. Les produits d'entretien pourraient ternir ou abîmer la finition de l'ordinateur.
Nettoyez de temps à autre toutes les entrées d'air de l'ordinateur. Les poussières, les matières pelucheuses et autres corps étrangers peuvent obstruer les entrées et réduire l'aération.

Précautions relatives à l'unité optique

Assurez-vous de respecter les recommandations suivantes lorsque vous utilisez ou nettoyez l'unité optique.

Procédure

• Ne déplacez pas l'unité pendant son fonctionnement car vous risqueriez de provoquer une erreur de lecture.
• N'exposez pas l'unité à des changements subits de température. Il pourrait se former de la condensation à l'intérieur de l'unité. En cas de changement brutal de la température en cours d'utilisation de l'unité, attendez au moins une heure avant de mettre l'équipement hors tension. Si vous l'utilisiez immédiatement, des erreurs de lecture pourraient se produire.
• Évitez de placer l'unité dans un environnement soumis à une forte humidité, à des températures extrêmes, à des vibrations mécaniques ou aux rayons du soleil.

Nettoyage

• Nettoyez le panneau et les boutons avec un chiffon doux et sec ou légèrement humecté d'un produit détergent doux. Ne vaporisez jamais de liquides nettoyants directement sur l'unité.
  N'employez pas de dissolvants, comme l'alcool ou l'essence, qui risqueraient d'abimer la surface.

Sécurité

Si un objet ou un liquide pénètre dans l'unité, débranchez immédiatement l'ordinateur et faites-le contrôler par un mainteneur agréé HP.

Préparation au transport

Pour préparer l'ordinateur en vue de son transport, suivez les recommandations suivantes :

1. Sauvegardez les fichiers du disque dur sur des disques PD, des cartouches de bande, des CD ou des lecteurs flash USB. Assurez-vous que le support de sauvegarde n'est pas exposé à des impulsions électriques ou magnétiques pendant qu'il est stocké ou en transit.

REMARQUE : Le disque dur se verrouille automatiquement lorsque le système est mis hors tension.

1. Retirez et stockez tous les supports amovibles.

2. Éteignez l'ordinateur et les périphériques externes.

3. Débranchez le cordon d'alimentation de la prise secteur, puis de l'ordinateur.

4. Débranchez les composants du système et les périphériques externes de leur source d'alimentation, puis de l'ordinateur.

REMARQUE : Assurez-vous que toutes les cartes sont correctement fixées et verrouillées dans leurs connecteurs avant d'expédier l'ordinateur.

1. Emballez les composants du système ainsi que les périphériques externes dans leur emballage d'origine ou dans un emballage similaire suffisamment protégé.

Index

A

alimentation 47

C

cache avant

remplacement 12

retrait 10

retrait de caches

protecteurs 11

sécurité 27

caractéristiques techniques

mémoire 14

ordinateur 46

carte d'extension

emplacement des supports 19

installation 19

retrait 19

carte PCI 19, 22

carte PCI Express 19, 22

clavier

connecteur 4

éléments 5

connecteur d'entrée de ligne 4

connecteur de sortie de ligne 4

connecteur du casque 2

connecteur du microphone 2

connecteur réseau 4

connecteurs audio 2, 4

connecteur série 4

connexion de câbles d'unité 26

connexions d'unité de carte mère 27

D

déverrouillage du panneau d'accès 52

disque dur

installation 37

installation d'une unité

secondaire 36

retrait 37

disque dur amovible

remplacement 41

E

électricité statique, prévention 57

éléments de la face arrière 4

éléments du panneau avant 2

|

ID du produit, emplacement 6

installation

câbles d'unité 26

carte d'extension 19

dispositifs de sécurité 52

disque dur 37

disque dur amovible 41

lecteur de cartes

multimédia 36

mémoire 14

pile 48

unité optique 30

vis de guidage 26

instructions d'aération 58

instructions pour l'installation 7

L

lecteur de cartes multimédia

caractéristiques 3

installation 36

retrait 34

M

mémoire

caractéristiques

techniques 14

installation 14

supports de module

mémoire 15

modules DIMM. Voir mémoire

moniteur, connecteur

DisplayPort 4

VGA 4

N

numéro de série, emplacement 6

O

obturateur d'extension

remplacement 23

retrait 21

ordinateur

caractéristiques

techniques 46

orientation tour 1

P

panneau d'accès

verrouillage et

déverrouillage 52

panneau d'accès de l'ordinateur

remplacement 9

retrait 8

ports USB

panneau arrière 4

panneau avant 2

préparation au transport 59

R

remplacement de la pile 48

retrait

cache avant 10

cache protecteur 11

carte d'extension 19

carte PCI 22

carte PCI Express 22

disque dur 37

lecteur de cartes

multimédia 34

obturateur d'extension 21

panneau d'accès de

l'ordinateur 8

pile 48

unité optique 28

s

sécurité

antivol 52

cache avant 27

cadenas 53

souris, connecteur 4

T

touche logo Windows 5

U

unité optique

installation 30

nettoyage 59

précautions 59

retrait 28

unités

branchement des câbles 26

emplacements 25

installation 26

utilisation de l'ordinateur 58

V

verrou

antivol 52

cache avant 27

cadenas 53
