HY-SA30A-R8 - Détecteur de fumée Dahua Technology - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de fumée optique
Marque	Dahua Technology
Modèle	HY-SA30A-R8
Dimensions (L x H x P)	100 x 40 x 100 mm
Poids	150 g
Alimentation	Batterie lithium 3 V remplaçable
Autonomie de la batterie	Environ 3 ans
Détection	Fumée par capteur optique
Niveau sonore alarme	85 dB à 3 mètres
Température de fonctionnement	-10°C à 50°C
Humidité de fonctionnement	10% à 90% HR
Zone de couverture	Jusqu'à 40 m²
Installation	Fixation au plafond
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec
Sécurité	Conforme aux normes européennes EN 14604
Pièces détachées et réparabilité	Batterie remplaçable par l'utilisateur
Garantie	2 ans
Informations générales	Détecteur de fumée autonome pour habitat

FOIRE AUX QUESTIONS - HY-SA30A-R8 Dahua Technology

Comment installer le détecteur de fumée HY-SA30A-R8 ?

Fixez le support au plafond à l'aide des chevilles fournies, insérez la batterie, puis vissez le détecteur sur le support. Assurez-vous qu'il est à au moins 50 cm des murs.

Quand remplacer la batterie ?

Remplacez la batterie lorsque le détecteur émet un bip sonore toutes les 30 secondes, signalant une batterie faible. Utilisez une pile lithium 3V de type CR123A.

Comment tester le détecteur ?

Appuyez sur le bouton TEST situé sur le détecteur. L'alarme doit retentir dans les 3 secondes. En cas d'échec, vérifiez la batterie.

Que faire en cas de fausse alarme ?

Aérez la pièce en ouvrant fenêtres et portes. Si l'alarme persiste, vérifiez la présence de vapeur ou de poussière. Nettoyez le détecteur avec un chiffon sec.

Où placer le détecteur de fumée ?

Installez-le au plafond, dans les couloirs et à l'extérieur des chambres. Évitez les cuisines et salles de bain pour limiter les fausses alarmes.

Le détecteur est-il compatible avec d'autres appareils ?

Non, le HY-SA30A-R8 est un détecteur autonome sans liaison filaire ou sans fil. Il fonctionne indépendamment.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. N'utilisez pas de produits chimiques ou d'eau.

Quelle est la durée de vie du détecteur ?

Le détecteur a une durée de vie d'environ 10 ans. Après cette période, remplacez l'appareil complet.

Que signifie un bip sonore régulier ?

Un bip toutes les 30 secondes indique une batterie faible. Un bip toutes les 60 secondes peut signaler un défaut du capteur : nettoyez-le ou remplacez le détecteur.

Le détecteur est-il certifié ?

Oui, il est conforme à la norme européenne EN 14604 et porte le marquage CE.

MODE D'EMPLOI HY-SA30A-R8 Dahua Technology

DHI-HY-SA30A-R8

Wireless Interconnected Smoke Alarm

Exterior view of a white WISU ALARM device with ventilation slots and a test/silence button (no readable text beyond branding)

System Overview

Wireless Interconnected Smoke Alarm (hereinafter referred to as the device) is designed to continuously monitor smoke concentration. Adopting new split-spectrum sensor and a built-in high-volume buzzer, it responds quickly and becomes highly sensitive with stable performance and low false alarm. Once the surrounding smoke concentration reaches the alarm value, it will promptly send out visual and audible alarm signal to remind the user to take immediate measures. Moreover, the alarm signal will be pushed to every alarms in the interconnected network and they will raise the alarm in unison.

Scene

The device can be widely used in residential areas such as villas, apartments and dorms, including reading rooms, living rooms, bedrooms and hallways.

Technical Specification

Working Principle
Collection Type Smoke
Sampling Period 9 s
Working Principle Photoelectric
Alarm
Alarm Type	Smoke alarm, fault alarm, low battery warning
Alarm Volume 85dB (A) at 3 m (9.84 ft)
Alarm Mode Visual and audible alarm

• Split-spectrum sensor technology
• Test and silence features in one single button
• Loud sound output over 85 dB(A) at 3 meters
• Low quiescent current consumption
• Surface-mount device (SMD) circuit board design
• Low battery warning signal
  • Built-in battery, easy installation
  • Silenced by a working infrared remote controller
• Wireless interconnected with maximum of 24 devices

Technical Specification

Silencing Function Yes
Silence Duration 12 min
Infrared Silence Yes
Pre-Set Alarm Value 0.2dB/m-0.3dB/m

Basic Parameters

Indicator Light Alarm, fault and operation indicator
LED Instructions	Standby: Green indicator flashes once per minuteAlarm: Red indicator flashes once per secondFault: Red indicator flashes once per minuteLow battery warning: Red indicator flashes once per minute
Operating Frequency 868 MHz
Maximum Number of Interconnected Units	24pcs
Coverage Area	When the height of the space is less than 8 m (3.28 ft), the protection area of a device is 20 m^2-40 m^2

Power Supply

Battery Life	10 years
Power Source	3V CR123A lithium battery (non-replaceable)
Operating Current	Monitoring current: ≤ 15uA (avg.)Alarm current: ≤ 25mA (avg.)

Operating Ambient

Operating Environment	Indoor
Operating Temperature	-10°C to +55°C (+14°F to +131°F)
Operating Humidity	≤ 95% RH (non condensing)

Technical Specification

Appearance
Color White
Casing PC+ABS
Dimensions φ98 mm × H43.1 mm (φ3.85" × H1.70")
Weight 138 g (0.30 lb)

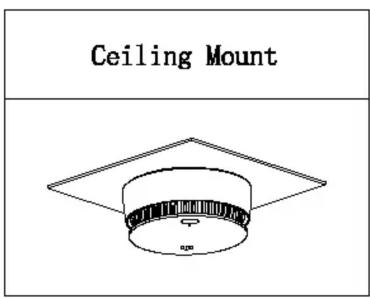

Installation Ceiling Mount
Certification
Certifications TÜV and CE listed
Compliance Standard EN 14604:2005+AC:2008

Ordering Information

Type	Part Number Description
Smoke Alarm	DHI-HY-SA30A-R8	Wireless Interconnected Smoke Alarm

Dimensions (mm/inch) Installation
