Type de produit	Hotte de cuisine
Marque	SMEG
Modèle	KSET66VBE

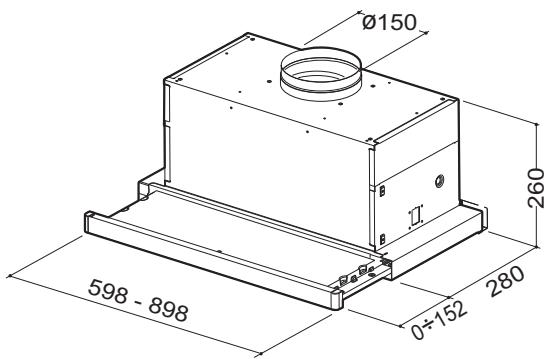

Dimensions (L x P x H)	598-898 mm x 260 mm x 280 mm (ajustable)
Diamètre de sortie d'air	150 mm
Alimentation électrique	230 V, 50 Hz (vérifier la plaque signalétique)
Puissance moteur	Non spécifiée, mais plusieurs vitesses
Éclairage	LED blanche, classe 1M
Commandes	Interrupteurs pour lumières, moteur et vitesse
Vitesses d'aspiration	3 : minimale, moyenne, maximale
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	En option, remplacement tous les 4 mois
Installation	Fixation murale ou sous armoire, version aspirante ou filtrante
Distance minimale au plan de cuisson	650 mm (certains modèles moins)
Entretien	Nettoyer les filtres tous les 2 mois, surfaces avec chiffon humide
Consignes de sécurité	Mise à la terre obligatoire, ne pas utiliser sous flamme libre
Poids	Non spécifié
Accessoires fournis	Vis, profil de fermeture, buse avec clapet (optionnel)

FOIRE AUX QUESTIONS - KSET66VBE SMEG

Quelle est la hauteur minimale d'installation au-dessus de la cuisinière ?

La distance minimale de sécurité entre le plan de cuisson et la hotte est de 650 mm. Certains modèles peuvent être installés à une hauteur inférieure, consultez le paragraphe correspondant dans la notice.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière puis vers le bas, lavez-les sans les plier, séchez-les et remontez-les avec la poignée vers l'extérieur.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Les filtres à charbon actif ne sont pas lavables et doivent être remplacés au moins tous les 4 mois, ou plus souvent en cas d'utilisation intensive.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en version filtrante. Vous devez percer un trou de 150 mm dans l'étagère au-dessus et utiliser des filtres à charbon actif. L'air est recirculé dans la cuisine.

Comment régler la vitesse d'aspiration ?

Utilisez le bouton V (Vitesses) pour choisir parmi trois vitesses : minimale (silencieuse pour faibles vapeurs), moyenne (usage courant) et maximale (fortes émissions).

Que faire si la hotte fait du bruit ?

Vérifiez que les filtres sont propres et correctement installés. Un filtre encrassé ou un montage desserré peut augmenter le bruit. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'éclairage LED ?

L'ampoule LED est de classe 1M et doit être remplacée par un professionnel. Contactez le service après-vente pour obtenir une pièce de rechange.

La hotte doit-elle être raccordée à la terre ?

Oui, pour les appareils de classe I, la mise à la terre de l'installation électrique est obligatoire pour garantir la sécurité.

Puis-je installer la hotte sous une armoire ?

Oui, la hotte peut être installée directement sous le plan inférieur d'une armoire murale à l'aide de supports latéraux par encliquetage. Suivez les instructions de montage.

Comment éviter les risques d'incendie lors de l'utilisation ?

Ne laissez jamais de flammes libres sous la hotte, contrôlez les friteuses (huile surchauffée), et nettoyez régulièrement les filtres anti-graisse pour éviter l'accumulation de graisse inflammable.

MODE D'EMPLOI KSET66VBE SMEG

Manuel d'utilisation

Notice d'utilisation

Mode d'emploi

Manuel d'utilisation

⚠️ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

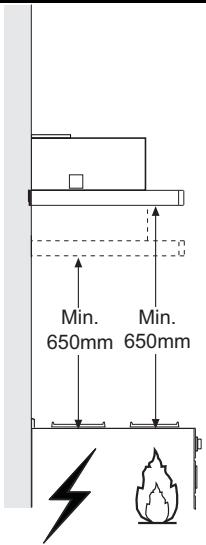

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximale dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une distance plus grande que celle indiquée ci-dessus, cela doit être pris en compte. Les règlements concernant l'évacuation d'air doivent être respectés.

UTILISATION

La hotte a été conçue exclusivement pour un usage domestique, afin d'éliminer les odeurs de cuisine.

Ne jamais utiliser la hotte de manière abusive.

Ne pas laisser de flammes nues à forte intensité lorsque la hotte est en fonctionnement.

Régler toujours les flammes de manière à éviter toute sortie latérale par rapport au fond des marmites.

Surveiller les friteuses pendant l'utilisation, car l'huile surchauffée pourrait s'enflammer.

Ne pas préparer d'aliments flambés sous la hotte : risque d'incendie.

Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ni par des personnes manquant d'expérience ou de connaissance de l'appareil, à moins d'être supervisées ou formées par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ATTENTION : Les parties accessibles peuvent devenir très chaudes si l'appareil est utilisé avec des appareils de cuisson.

ENTRETIEN

• Avant toute opération d'entretien, débrancher la hotte en retirant la fiche ou en coupant l'interrupteur général.
• Effectuer un entretien scrupuleux et régulier des filtres, à la cadence recommandée (risque d'incendie). Pour nettoyer les surfaces de la hotte, utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé dans un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est éliminé correctement, vous contribuez à prévenir les conséquences négatives pour l'environnement et la santé humaine qui pourraient résulter d'un traitement inapproprié des déchets. Pour plus de détails sur le recyclage de ce produit, contactez votre mairie, votre service de collecte des déchets ou le magasin où vous avez acheté le produit.

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtres
20	1	Profil fermeture
10	1	Buse avec clapet (en option)
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
	Q.té	Documentation
	1	Manuel d'instructions

Perçage du plan de support et montage de la hotte

MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté 220 mm plus haut que le plan inférieur des armoires murales.
• Percer un trou de ø 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de ø 150 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

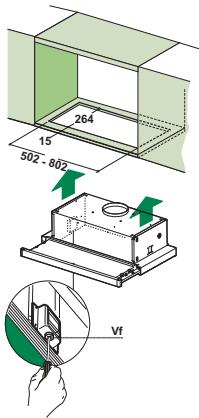

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil, à l'aide des vis déjà prévus à cet effet.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 mm, au choix de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

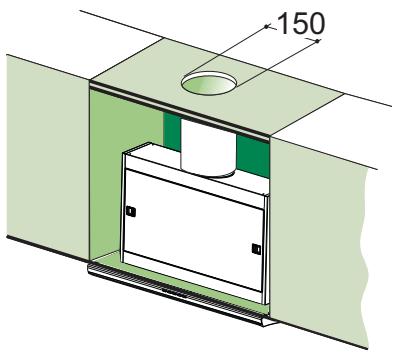

SORTIE AIR VERSION FILTRANTE

• Percer un trou de ø 150 mm sur l'étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du corps de la hotte avec la partie supérieure de l'armoire murale au moyen d'un tube rigide ou flexible de ø 150 mm, dont le choix sera effectué par l'installateur.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

- Pour le remplacement, contacter le Service après-vente. (Pour l'achat, s'adresser au service après-vente).
