MODE D'EMPLOI GA91CTX9 SMEG

1.1 Avertissements généraux de sécurité 4 1.2 Responsabilité du fabricant 5 1.3 But de l'appareil 5 1.4 Élimination 5 1.5 Plaque d'identification 6 1.6 Ce manuel d'utilisation 6 1.7 Comment dire le manuel d'utilisation 6

2 Description 7

2.1 Description générale 7 2.2 Plan de cuisson 8 2.3 Panneau de commandes 8 2.4Autres parties 9 2.5 Accessores disponibles 10

3 Utilisation 12

3.1 Avertissements 12 3.2Premièreutilisation 13 3.3 Utilisation des accessoires 13 3.4Utilisation du plan de cuisson 16 3.5Utilisation du four 17 3.6 Utilisation du compartment de rangement 19 3.7 Conseils pour la cuisson 19 3.8 Horlogeprogrammateur 21

4 Nettoyage et entretien 25

4.1 Avertissements 25 4.2 Nettoyage de l'appareil 25 4.3 Démontage de la porte 27 4.4 Nettoyage des vitres de la porte 27 4.5 Nettoyage de l'intérieur du four 27 4.6 Vapor Clean 29 4.7 Entretien extraordinaire 31

5 Installation 33

5.1 Raccordement du gaz 33 5.2 Adaptation aux différents types de gaz 36 5.3 Positionnement 41 5.4 Branchement électrique 42

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation.
• Ne touchez pas les éléments chauffants durant l'utilisation.
• Éloignez les enfants de moins de huit ans s'ils ne font pas l'objet d'une surveillance constante.
• Les enfants ne doivent pas jouer avec l'appareil.
• Durant l'utilisation, ne posez pas sur l'appareil des objets métalliques comme des couteaux, des fourchettes, des cuillers et des couvercles.
• Mettez l'appareil hors tension après l'utilisation.
• N'essayez jamais d'éteindre une flamme/incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• é doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• Ne modifiez pas cet article.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
• Si le câble d'alimentation électrique est abimé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.

Dommages subis par l'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). Utilisez éventuellement des outils en bois ou en plastique.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Ne laissez aucun objet sur les surfaces de cuisson.
• N'utilisez jamais l'appareil en guise de chauffage ambiant.

Pour cet appareil

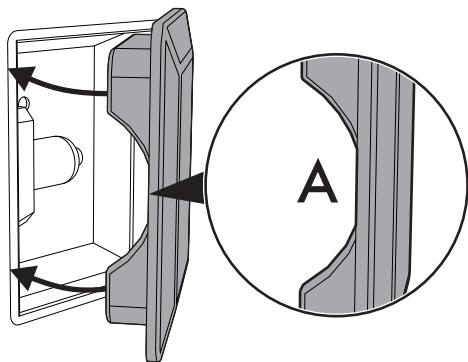

• Avant de remplacer la lampe, assurez-vous que l'appareil est hors tension.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue;
• le non-respect des prescriptions du manuel d'instructions;
• l'altération même d'une seule partie de l'appareil;
• l'utilisation de pièces détachées non originales.

1.3 But de l'appareil

• Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Cet appareil n'est pas conçu pour fonctionner avec des temporiseurs externes ou des systèmes de commande à distance.

1.4 Élimination

Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/

96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil : Renvoie-le uniquement.

• Coupe le câble d'alimentation électrique et enlève-le avec la fiche.

Tension électrique danger d'électrocution

• Mettez l'appareil hors tension.
• Débranche le câble d'alimentation électrique de l'installation électrique.
• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un apparieil équivalent, à raison d'un contre un.

Avertissements

On précise que pour l'emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.5 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification.

1.6 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur pendant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.7 Comment dire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié concernant l'installation, la mise en fonction et l'essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.
2. Instruction d'utilisation individuelle.

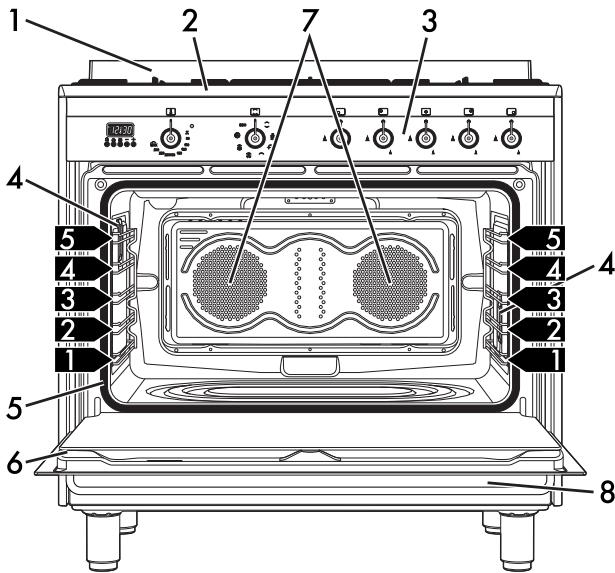

2.1 Description générale

1 Dosseret 2 Plan de cuisson 3 Panneau de commandes 4 Lampe 5 Joint

6 Porte 7 Turbine 8 Compartiment de rangement

1,2,3.

Niveau de la glissière du support pour grilles et le chefrites

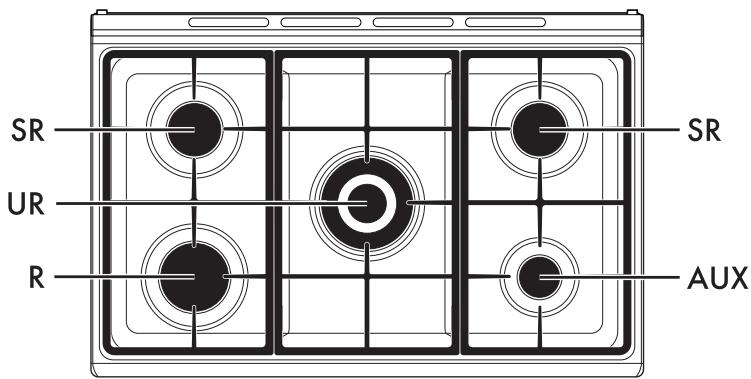

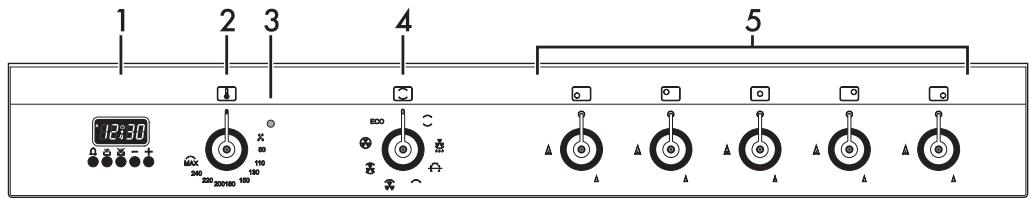

2.2 Plan de cuisson

AUX = Auxiliaire

SR = Semi-rapide

R = Rapide

UR = Ultra-rapide

1 Horloge programmateur

Utile pour afficher l'heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur.

2 Manette de la température

Cette manette permet de sélectionner la température de cuisson.

Tournez la manette en sens horaire sur la valeur souhaitée comprise entre le minimum et le maximum.

3VOYANT

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'intermittence régulière signale que la température à l'intérieur du four est maintenue constante.

4 Manette des fonctions

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Avec sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température.

5 Manettes des brûleurs du plan

Utiles pour allumer et régler les brûleurs du plan de cuisson.

Enoncez et tournez les manettes en sens inverse horaire sur la valeur A pour allumer les brûleurs correspondants.

Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l'intensité de la flamme.

Ramenez les manettes sur la position pour éteindre les brûleurs.

Niveau de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

Turbine de refroidissement

La turbine refroidit les jours et se met en marche durant la cuisson.

Le fonctionnement de la turbine crée un flux d'air normal qui s'échappe par l'arrière de l'appareil et peut continuer pendant un court moment même après son extinction.

N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.

Éclairage interne

L'éclairage interne de l'appareil se déclenche:

• quand on ouvre la porte;
• lorsqu'on sélectionne une fonction quelconque, à l'exception de la fonction ECO.

2.5 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires.

Grille de réduction

Utile si on utilise de petits récipients.

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

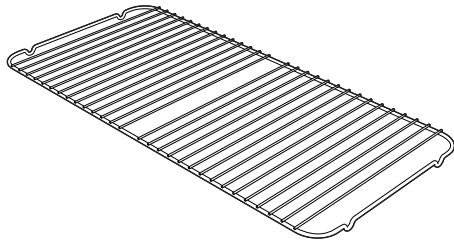

Grille pour le chef de frite

À poser au-dessus d'une lèchefrite pour la cuisson d'aliments qui peuvent goutter.

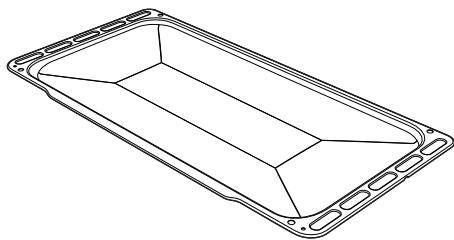

Lèchefrite

Elle permet de récapituler des graisses ayant coulé des aliments posés sur la grille supérieure.

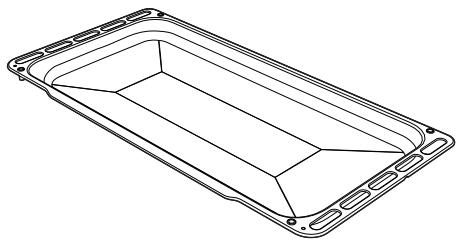

Lèchefrite profonde

Elle permet de récapituler des graisses ayant coulé des aliments posés sur la grille supérieure.

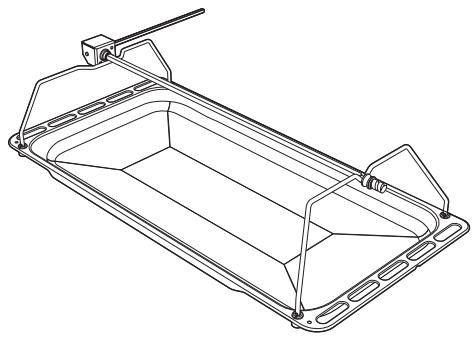

Tournebroche

Utile pour la cuisson du poulet et des aliments qui demandent une cuisson uniforme sur toute leur surface.

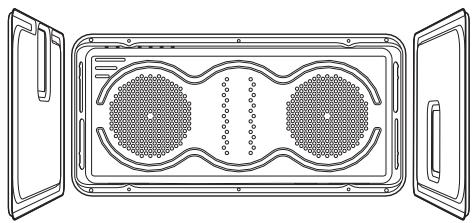

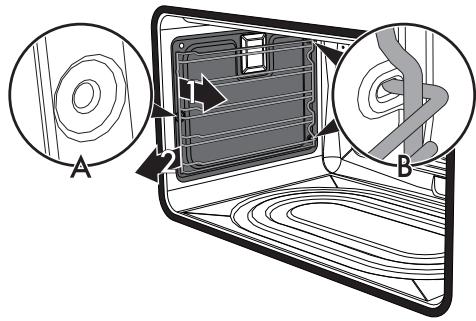

Panneaux autonettoyants

Utiles pour absorber des petits résidus de nature grasse.

i Les accessoires susceptibles d'entrer en contact avec les alimentés sont fabriqués avec des matériaux conformes aux lois en vigueur.

Vous pouvez demander les accessoires fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

3.1 Avertissements

Température élevée à l'intérieur du four durant l'utilisation. Risque de brûlures.

• Pendant la cuisson, la porte du four doit rester fermée.
• Protégez vos mains avec des gants thermiques durant la manipulation des aliments à l'intérieur du four.
• Ne touchez pas les éléments chauffants à l'intérieur de l'appareil.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• En cas d'intervention sur les alimentations ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez échapper la vapeur, puis ouvrez complètement la porte.

Utilisation impropre Risque de brûlures

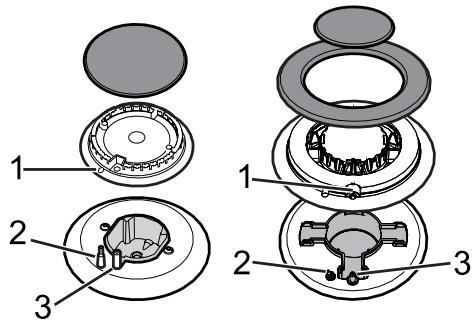

Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. - Les graisses et les huiles pourraient s'enflammer en surchauffant. Faites attention.

Utilisation propre Risque de dommages aux surfaces

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gène pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lechefrites sur le fond de la cavité de cuisson.
• Ne posez pas de casseroles ni de léchefrites directement sur la vitre interne du four quand la porte est ouverte.
• Ne versez pas d'eau directement sur les léchefrites très chaudes.
• Les récipients et les grils à viande doivent être placés à l'intérieur du périmètre du plan de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès du plan de cuisson.

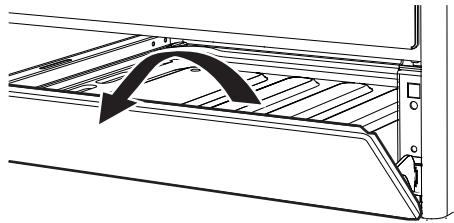

Température élevée à l'intérieur du compartiment de rangement. Risque de brûlures.

• N'ouvre pas le compartiment de rangement lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.

Température élevée à l'intérieur du compartiment de rangement durant l'utilisation

Risque d'incendie ou d'explosion

• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas et ne laissez pas de matériaux inflammables à proximité du four ou du département de rangement.
• N'utilisez pas de vaisseaux ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ni de récipients fermés à l'intérieur du four.
• Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez du four toutes les l'échéterites et les grilles non utilisées pendant la cuisson.

3.2 Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil, y compris les accessoires.
2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans les cavités de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).
4. Chauffez les jours à vide à la température maximale pour éliminer les éventuels résidus de fabrication.

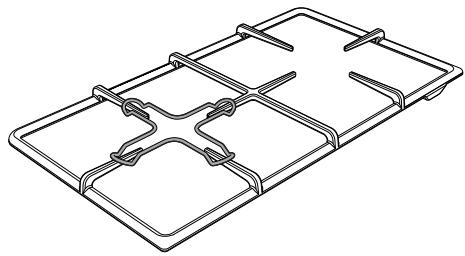

Grilles de réduction

Les grilles de réduction doivent être posées sur les grilles du plan de cuisson. Assurez-vous qu'elles sont positionnées de façon correcte.

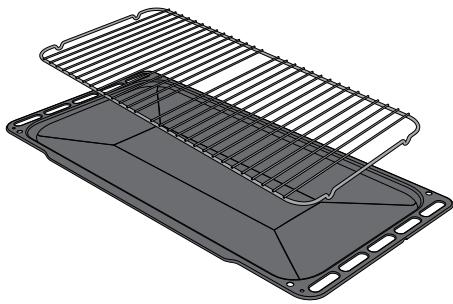

Grille pour le chef de frite

Introduisez la grille pour lechefrite à l'intérieur de la lechefrite. On peut ainsi recueillir les graisses séparément des aliments en train de cuire.

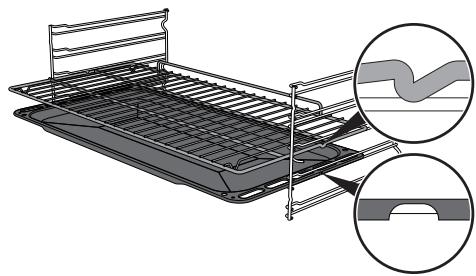

Grilles et lechefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

Introduisez complètement les grilles et les lèchefrites dans le four jusqu'à l'arrêt.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

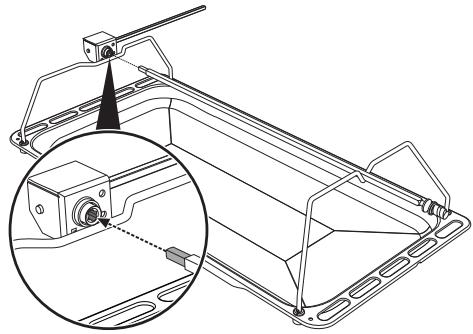

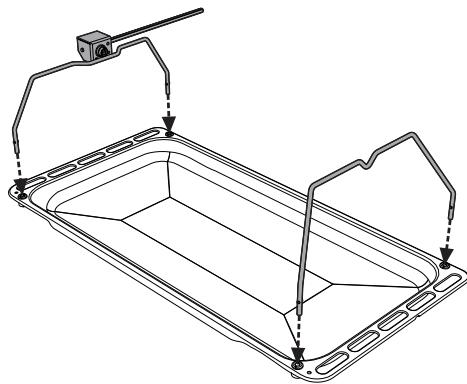

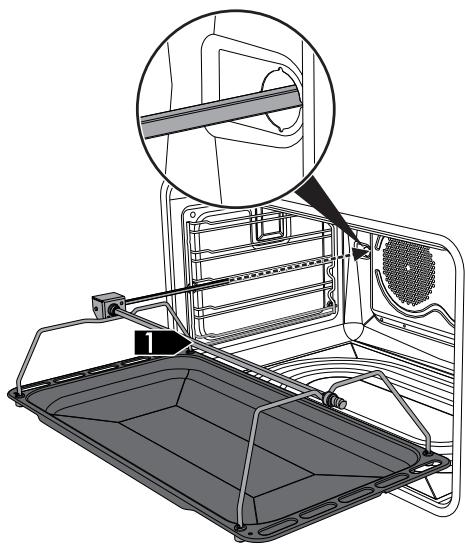

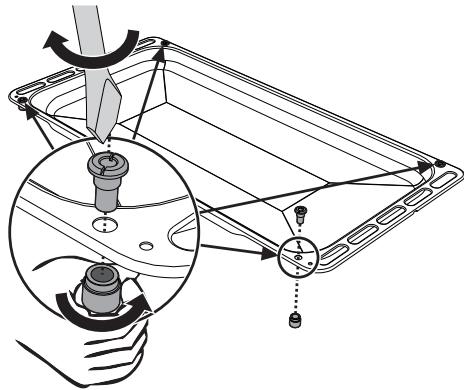

Tournebroche

1. Introduisez les 4 douilles fournies dans les 4 trous angulaires de la lèchefrite profonde et vissez-les dans les bagues avec un outil (par exemple un tournevis).

1. Positionnez les supports du tournebroche dans les douilles selon la figure suivante.

1. Utilisez les fourchettes à clip fournies pour préparer le tournebroche. Vous pouvez bloquer les fourchettes avec les vis de fixation.

1. Après avoir préparé la broche, positionnez-la sur les supports correspondants. Introduisez à fond la pointe de la broche dans le logement du mécanisme situé sur le support à gauche.

1. Insérez la lèchefrite sur la première plaque du châssis (voir « Description générale »).
2. Introduisez la pointe de la tige dans le logement du moteur du tournebroche situé à gauche de la paroi postérieure de la cavité de cuisson.

Effectuez ces opérations lorsque le four est éteint et froid.

1. Pour activer le tournebroche, tournez la manette des fonctions sur la position et sélectionnez une température de cuisson avec la manette de la température.

On conseille de verser un peu d'eau dans la l'échefrite pour éviter la formation de fumée.

8. À la fin de la cuisson, sortez du four la l'échefrite avec le tournebroche. 9. Pour actionner correctement la tige du tournebroche, vissez la poignée fournie.

3.4 Utilisation du plan de cuisson

Toutes les commandes et les contrôles de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est équipé d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette sur et attendez 60 secondes avant d'effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendez quelques instants et répétez l'opération. Maintenez la manette enfoncée plus longuement.

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité bloque l'émission de gaz, même si le robinet est ouvert. Ramenez la manette sur et attendez 60 secondes avant d'essayer d'allumer le brûleur.

Position correcte des couronnes et des chapeaux

Avant d'allumer les brûleurs du plan, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des couronnes 1 soient bien en face des thermocouples 2 et des bougies 3.

Conseils pratiques pour l'utilisation du plan de cuisson

Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d’un couvercle et proportionnées au brûleur, de façon à éviter que la flamme ne vienne au contact des parois. Au moment de l’ébullition, réduisez la flamme pour empêcher que le liquide ne déborde.

Diamètres des récipients :

Auxiliaire:12-14cm. - Semi-rapide: 16 - 24 cm. Rapide:18-26cm. Ultra-rapide:18-28cm.

Allumage du four

Pour allumer le four :

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.
2. Sélectionnez la température au moyen de la manette de la température.

Assurez-vous que l'horloge programmateur indique le symbole de durée de la cuisson ; dans le cas contraire, il sera impossible d'allumer le four.

Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Statique

Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d'aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéale pour tous les rôts, le pain, les tartes et en particulier pour les viandes grasses comme l'oie ou le canard.

Sole braisée

La combinaison de la turbine et de la seule résistance de la sole permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d'aliments déjà bien cuits en surface, mais pas à l'intérieur, exigeant pour cela une chaleur supérieure modérée. Idéale pour tout type d'aliment.

Gril + tournebroche

Le tournebroche fonctionne en combinaison avec la résistance du gril central, permettant de dorer parfaitement les aliments.

La chaleur émanant de la résistance du gril permet d'obtenir d'excellents résultats de rotissage, surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), elle permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les cotelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la vande.

Gril ventilé

L'air produit par la turbine adoucit la vague de chaleur nette générée par le grill, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex. jarret de porc).

Statique brassée

Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. Idéale pour biscuits et tartes, également cuits simultanément sur plusieurs niveaux. (Pour les cuissons sur plusieurs niveaux, on conseille d'utiliser le 2ème et le 4ème niveau).

Chaleur tournante

La combinaison de la turbine et de la résistance circulaire (intégrée à l'arête du four) permet la cuisson d'aliments différents sur plusieurs niveaux, à condition qu'ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

Éco

La combinaison entre le grill et la résistance de la sole est particulièrement indiquée pour les cuissons sur un seul niveau, à faibles consommations d'énergie. Idéale pour cuire la viande, le poisson et les légumes. Fonction déconseillée pour la pâtisserie exigeant une phase de levage.

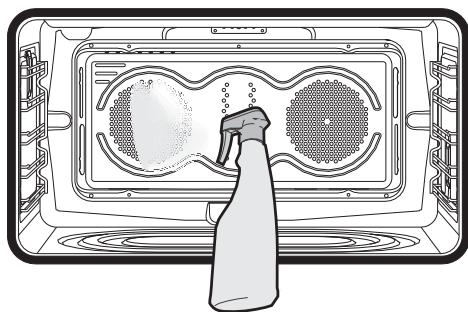

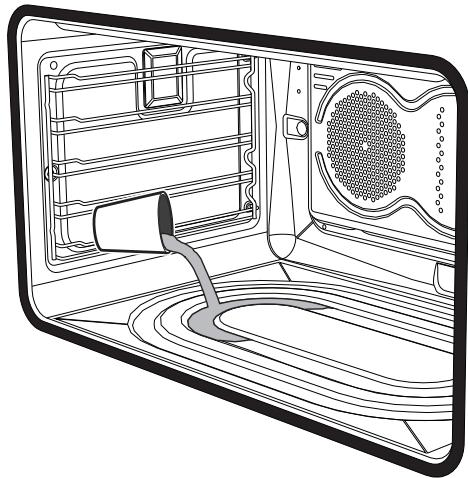

Cette fonction facilite le nettoyage grâce à la vapeur générée par une petite quantité d'eau versée sur l'emboutissage situé sur la sole.

3.6 Utilisation du compartiment de rangement

Le compartiment de rangement se trouve dans la partie inférieure de la cuisine. On y accède en tirant la poignée vers vous. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l'utilisation du four.

Conseils généraux

Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux. - En augmentant la température il n'est pas possible de réduire les temps de cuisson (les aliments risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur. Utilisez un thermomètre pour viandes durant la cuisson des rôties ou appuyez simplement avec une cuillère sur la viande. Il est prêt lorsqu'il est ferme ; dans le cas contraire, poursuivez la cuisson pendant quelques minutes.

Conseils de cuisson au gril et au gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller.
• On recommande de disposer les aliments au centre de la grille.
• e au niveau du symbole pour optimiser la cuisson.
• Les alimentés doivent être assaisonnés avant la cuisson. Ajoutez l'huile et le beurre liquéfié avant la cuisson. Utilisez la lèchefrite du four au premier niveau en bas pour récapérer les liquides produits par le rotissage.
• La durée de la cuisson au Gril ne doit pas dépasser 60 minutes.

Conseils pour la cuisson des gâteaux et biscuits

Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. - La température et la durée de cuisson dépendent de la qualité et de la constance de la pâte. - Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit. - Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson suivante, en sélectionnant éventuellement un temps de cuisson supérieur. - Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la déconnexion et le levage

• Positionnez les alimentés congelés dans un réseaux sans couvercle et hors de l'emballage au premier niveau du four.
• Évitez de superposer les alimentés. Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les alimentés ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour une pâté bien levée, positionnez un récipient contenant de l'eau sur la sole du four.

Pour économiser l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.

3.8 Horloge programmateur

Touche temporisateur minuteur Touche durée de cuisson Touche fin de cuisson Touche diminution de la valeur Touche augmentation de la valeur

Assurez-vous que l'horloge programmateur indique le symbole de durée de la cuisson ; dans le cas contraire, il sera impossible d'allumer le four.

Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas sélectionnée.

À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l'afficheur de l'appareil.

1. Appuyez simultanément sur les touches et. Le point entre les heures et les minutes clignote.
2. Les touches ou + permettent de régler l'heure. Maintenez la touche enfoncée pour avancer rapidement.
3. Appuyez sur la touche ou attendez 5 secondes. Le symbole rond entre les heures et les minutes cesse de clignoter.
4. Le symbole sur l'afficheur indique que l'appareil est prêt pour commencer une cuisson.

Cuisson tempérée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l'utilisateur.

1. Avec avoir sélectionné une fonction et une température de cuisson, appuyez sur la touche. L'afficheur montrera les chiffres et le symbole s'affiche entre les heures et les minutes.
2. Appuyez sur les touches ou pour sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles A et
4. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'éteint, le symbole clignote et une sonnerie se déclenche.
5. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horlogeprogrammateur.
6. Appuyez simultanément sur les touches et pour remettre à zéro l'horlogeprogrammateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Après la programmation, pour afficher le temps résiduel, appuyez sur la touche

Pour annuler la programmation configurée, appuyez simultanément sur les touches et et éteignez manuellement le four.

Cuissonprogramme

On entend par cuisson programme la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l'utilisateur.

1. Programme la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée »
2. Appuyez sur la touche L'afficheur affichera la somme de l'heure actuelle et de la durée de cuisson sélectionnée précédemment.
3. Appuyez sur les touches ou pour sélectionner les minutes souhaitées.
4. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles A et
5. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole s'éteint, le symbole clignote et une sonnerie se déclenche.
6. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmeur.
7. Appuyez simultanément sur les touches et pour remettre à zéro l'horloge programmateur.

Après la programmation, pour afficher le temps résiduel, appuyez sur la touche. Pour afficher l'heure de fin de cuisson, appuyez sur la touche.

Effacement des valeurs programmées

Appuyez simultanément sur les touches et pour annuler les programmations configurées.

Éteignez manuellement le four si une cuisson est en cours.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche. L'afficheur montre les chiffres et le voyant clignotant entre les heures et les minutes.
2. Appuyez sur les touches - ou + pour sélectionner les minutes souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les symboles et

Il n'est pas possible de programmer des durées de cuisson supérieures à 24 heures.

Après la programmation du minuteur, l'afficheur montre de nouveau l'heure actuelle. Pour afficher le temps résiduel, appuyez sur la touche

Réglage du volume de la sonnerie

Le volume de la sonnerie peut être varié de 3 tonalités. Tandis que la sonnerie est en fonction, appuyez sur la touche - pour changer la sélection.

Tableau indicatif des cuissons

Mets	Poids(Kg)	Fonction	Position de la glissière à partir du bas	Température (°C)	Temps (minutes)
Lasagne	3 - 4	Statique	1	220 - 230	45 - 50
Pâtes au four	3 - 4	Statique	1	220 - 230	45 - 50
Rôti de veau	2	Turbo/Statique brassée	2	180 - 190	90 - 100
Échine de porc	2	Turbo/Statique brassée	2	180 - 190	70 - 80
Saucisses	1,5	Gril ventilé	4	MAX	15
Rôti de bœuf	1	Turbo/Statique brassée	2	200	40 - 45
Lapin rôti	1,5	Chaleur tournante	2	180 - 190	70 - 80
Poitrine de dinde	3	Turbo/Statique brassée	2	180 - 190	110 - 120
Cou de porc au four	2 - 3	Turbo/Statique brassée	2	180 - 190	170 - 180
Poulet rôti	1,2	Turbo/Statique brassée	2	180 - 190	65 - 70
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril ventilé	4	MAX	15	5
Ribs	1,5	Gril ventilé	4	MAX	10	10
Lard de porc tranché	0,7	Gril	5	MAX	7	8
Filet mignon de porc	1,5	Gril ventilé	4	MAX	10	5
Filet de bœuf	1	Gril	5	MAX	10	7
Truite saumonnée	1,2	Turbo/Statique brassée	2	150 - 160	35 - 40
Lotte	1,5	Turbo/Statique brassée	2	160	60 - 65
Turbot	1,5	Turbo/Statique brassée	2	160	45 - 50
Pizza	1	Turbo/Statique brassée	2	MAX	8 - 9
Pain	1	Chaleur tournante	2	190 - 200	25 - 30
Fougasse	1	Turbo/Statique brassée	2	180 - 190	20 - 25
Savarin	1	Chaleur tournante	2	160	55 - 60
Tarte à la confiture	1	Chaleur tournante	2	160	35 - 40
Tarte à la ricotta	1	Chaleur tournante	2	160 - 170	55 - 60
Tortellinis farcis	1	Turbo/Chaleur tournante	2	160	20 - 25
Gâteau paradis	1,2	Chaleur tournante	2	160	55 - 60
Beignets	1,2	Turbo/Chaleur tournante	2	180	80 - 90
Généoise	1	Chaleur tournante	2	150 - 160	55 - 60
Gâteau de riz	1	Turbo/Chaleur tournante	2	160	55 - 60
Brioches	0,6	Chaleur tournante	2	160	30 - 35

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

Utilisation propre risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chloré, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matériaux réchelats, abrasifs ou de racloirs métalliques tranchants.
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles du plan de cuisson, les couronnés et les chapeaux.

Conseils pour le nettoyage du plan de cuisson

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage du plan de cuisson

1. Versez le détergent non abrasif sur un chiffon humide et passez ce dernier sur la surface.
2. Rincez soigneusement.
3. Séchez avec un chiffon doux ou un chiffon en microfibre.

Nettoyage des grilles du plan de cuisson, des couronnes et des chapeaux

1. Éliminez les éléments du plan de cuisson.
2. Nettoyez avec de l'eau tiède et un détergent non abrasif. Veillez à éliminer toute incrustation.
3. Séchez avec un chiffon doux ou un chiffon en microfibre.
4. Repositionnez les éléments sur le plan de cuisson.

Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l'email à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait normal et ne compromet en aucun cas la fonctionnalité de ce composant.

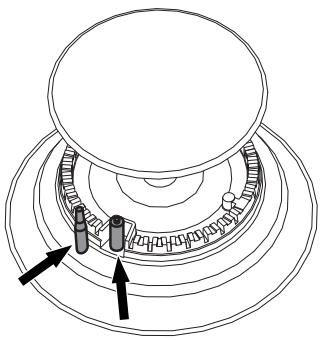

Nettoyage des bougies et des thermocouples

• Au besoin, nettoyez les bougies d'allumage et les thermocouples avec un chiffon humide.
• Éliminez les résidus secs éventuels avec un cure-dent en bois ou une aiguille.

Nettoyage de la cavité de cisson

Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l'avoir laissée refroidir.

Évitez de laisser sécher des résidues d'aliments à l'intérieur de la cavité de cuisson pour ne pas endommager l'émail.

Sortez toutes les parties amovibles avant tout nettoyage.

Pour faciliter les opérations de nettoyage, on conseille de démonter :

• la porte

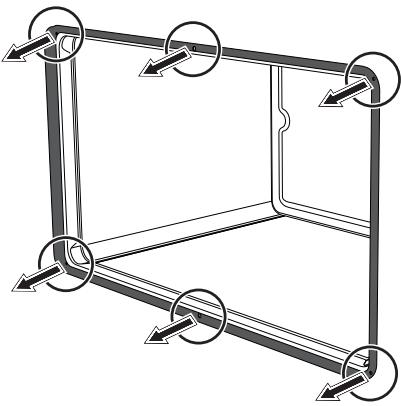

• les supports des grilles/lèchefrites, le joint

Si vous utilisez des produits de nettoyage spécifiques, il est recommandé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes, afin d'éliminer d'éventuels résidus,

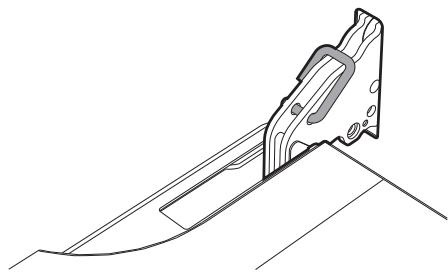

4.3 Démontage de la porte

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ et extrayez-la.

1. Pour remonter la porte, introduisez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte, puis, après l'avoir positionnée, sortez les pivots des trous des charnières.

4.4 Nettoyage des vitres de la porte

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

4.5 Nettoyage de l'intérieur du four

Pour une bonne conservation du four, il faut le nettoyer régulièrement après l'avoir laissé refroidir.

• Extrayez toutes les parties amovibles. Nettoyez les grilles du four avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez soigneusement les parties humides.

Il est conseillé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes après l'utilisation de produits spécifiques, afin d'éliminer les éventuels résidus.

Pour faciliter les opérations de nettoyage, on conseille d'enlever la porte.

Démontage des panneaux auto净洁侧板和格栅/油网支撑结构的拆卸法

Le démontage des panneaux autonettoyants latéraux et des structures de support des grilles/lechefrites facilite ultérieurement le nettoyage des parties latérales.

Pour démonter les panneaux autonettoyants latéraux et les structures de support des grilles/lechefrites :

• Tirez la structure vers l'intérieur du four de manière à la décrocher de l'encastrement A, puis extrayez-la des logements situés à l'arrière B. Le panneau autonettoyant latéral est accroché à la structure de support des grilles/lechefrites.

Faites attention durant l'opération de démontage afin que le panneau autonettoyant ne se décroche pas accidentellement de la structure de support des grilles/lechefrites pour éviter d'endommager les surfaces.

Au terme du nettoyage, repérez les opérations qu'on vient de décrire pour repositionner les panneaux autonettoyants latéraux et les structures de support des grilles/lechefrites.

Régénération des panneaux autonettoyants (cycle de catalyse)

Le cycle de régénération des panneaux autonettoyants est une méthode pour le nettoyage avec réchauffage indiquée pour éliminer des petits résidus de nature grasse et non sucrée.

1. Nettoyez d'abord la sole et la partie supérieure avec un chiffon en microfibre imbibé d'eau et de détergent neutre pour la vaisselle. Rincez bien.
2. Sélectionnez un cycle de régénération en sélectionnant une fonction ventilée à la température maximale pendant une heure.
3. Si les panneaux sont particulièrement sales, après le cycle de régénération, démontez-les et lavez-les avec un détergent neutre pour vaisselle. Rincez-les et séchez-les.
4. Remontez les panneaux et sélectionnez une fonction ventilée à la température de C pendant une heure, de manière à bien les sécher.

On conseille d'effectuer un cycle de régénération des panneaux autonettoyants tous les 15 jours.

4.6 Vapor clean

Vapor Clean est un procédé de nettoyage assisté qui facilite l'élimination de la crasse. Cette procédure permet de nettoyer l'intérieur du four avec une capacité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d'eau, ce qui facilite leur élimination.

Utilisation impropre risque de dommages aux surfaces

• Enlevez les abondants résidus d'aliments ou des débordements des cuissons précédentes de l'intérieur du four.
• Effectuez les opérations relatives au nettoyage assisté exclusivement lorsque le four est froid.

Opérations préliminaires

Avant de démarrer la fonction Vapor Clean :

Sortez tous les accessoires présents à l'intérieur de la chambre de cuisson.

• Versez environ 40cl d'eau sur la lèchefrite. Veillez à ne pas sortir de la cavité.

• Nébulisez une solution d'eau et de détergent pour vaisse la l'intérieur du four au moyen d'un nébuliseur. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

• Fermez la porte.

On conseille d'effectuer un maximum de 20 nébulisations.

Réglage de la fonction vapor clean

1. Tournez la manette des fonctions sur le symbole et la manette de la température sur le symbole
2. Programmez une durée de cuisson de 18 minutes avec le programmeur.

Le cycle de nettoyage Vapor Clean démarre quelques secondes après la manipulation des touches de l'horloge du programmeur. 3. Au terme du cycle de nettoyage Vapor Clean, le minuteur désactive les éléments chauffants du four, une sonnerie se déclenche et les nombres sur le cadran de l'horloge du programmeur clignotent.

Fin du cycle de nettoyage vapor clean

1. Ouvrez la porte et agissez sur la saleté légère avec un chiffon en microfibre.
2. Éliminez les incrustations plus résistantes avec une éponge anti-rayures à filaments en laiton.
3. En cas de résidus de graisse, on peut utiliser des produits pour le nettoyage des jours.
4. Enlevez l'eau résiduelle à l'intérieur du four.

Par souci d'hygiène et pour éviter que les aliments ne prennent une odeur désagréable, procédez au séchage du four en utilisant une fonction ventilée à C pendant 10 minutes environ.

On conseille d'utiliser des gants en caoutchouc pour effectuer ces opérations.

On conseille d'enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.

4.7 Entretien extraordinaire

Remplacement de l'ampoule d'éclairage interne

Pièces sous tension électrique. Danger d'électrocution.

• Mettez l'appareil hors tension.

La chambre de cuisson contient une ampoule de 40W.

1. Sortez tous les accessoires présents à l'intérieur de la chambre de cuisson.
2. Enlevez les glissières de support pour grilles et le chefrites.
3. Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

Veillez à ne pas rayer l'émail de la paroi de la cavité de cuisson.

1. Dévissez et enlevez l'ampoule.

Ne touchez pas directement l'ampoule halogène avec les doigts, mettez un gant de protection.

1. Insérez une ampoule neuve.
2. Remontez le couvercle. Le façonne interne de la vitre (A) doit rester tourné vers la porte.

1. Enforcez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

Démontage et montage du joint

Pour démonter le joint :

• Décrochez les crochets positionnés aux 4 coins et au centre et tirez le joint vers l'extérieur.

Pour monter le joint :

• Accrochez les crochets positionnés aux 4 coins et au centre du joint.

Conseils pour l'entretien du joint.

Le joint doit être souple et élastique.

Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l'eau tiède.

5.1 Raccordement du gaz

Fuitede gaz

Danger d'explosion

• Après toute intervention sur l'appareil, vérifie que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Une fois l'installation terminée, vérifie la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc. Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.

Informations générales

Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour l'alimentation avec d'autres types de gaz, voir le chapitre « 5.2 Adaptation aux différents types de gaz ». Le raccord d'entrée du gaz est filtré 12 pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau en caoutchouc

Vérifiez que toutes les conditions suivantes sont respectées :

• le tuyau est fixé à son embout avec des colliers de serrage;
• le tuyau n'est pas au contact des murs chauds, tout le long de son parcours (max. 50°C);
• le tuyau n'est pas sujet à aucun effort de traction ou tension et ne présente de virages serrés ni d'étranglements;
• le tuyau n'est pas au contact de corps tranchants ou d'angles vifs;
• Si le tuyau n'est pas parfaitement étanche et s'il est la cause d'une fuite de gaz dans l'environnement, n'essayez pas de le réparer : remplacez-le par un tuyau neuf;
• vérifie que les termes d'expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

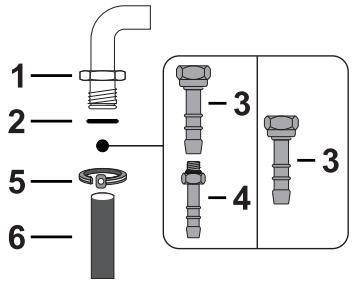

Effectuez le raccordement au réseau de distribution du gaz à l'aide d'un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau).

Vissez soigneusement l'embout 3 au raccord du gaz 1 (filet 12 pouce ISO 228-1) de l'appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l'embout 4 sur l'embout 3.

Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l'embout et fixez-le avec le collier 5 conforme à la norme en vigueur.

Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s'il est possible d'inspecter le tuyau sur toute sa longueur.

Le diamètre interne du tuyau doit être de 8 mm pour le Gaz Liquide et de 13 mm pour le Gaz Methane et le Gaz de Ville.

Raccordement avec un tuyau flexible en acier

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier avec un raccord à baionnette

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baionnette conforme à B. S.669. Appliquez du matériel d'isolation sur le filet du tuyau de gaz 4 avant d'y visser l'adaptateur 3. Vissez le bloc sur le raccord mobile 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet 12 pouce ISO 228-1) de l'appareil en interposant toujours le joint 2 fourni. Appliquez du matériel ou isolant sur le filet du raccord du tuyau de gaz 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d'alimentation doit respecter les valeurs indiquées dans le tableau « Tableau des caractéristiques des brûleurs et injecteurs »

Aération des locaux

L'appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l'humidité produite par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement, ou bien par une aspiration forcée. Un système d'aspiration efficace doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.

1 Évacuation par l'intermédiaire d'une hotte 2 Évacuation en l'absence d'une hotte

A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l'atmosphère avec un électroventilateur mural ou par la vitre de la fenêtre D Évacuation directement dans l'atmosphère externe à travers le mur

Air Produits de la combustion Électroventilateur

5.2 Adaptation aux différents types de gaz

En cas d'utilisation d'un autre type de gaz, remplacez les injecteurs des brûleurs, et ensuite réglez la flamme minimum des robinets de gaz.

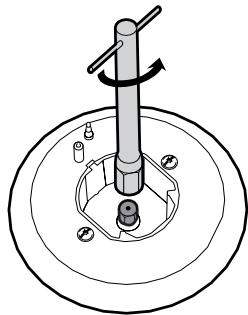

Remplacement des injecteurs

1. Enlevez les grilles, les chapeaux et toutes les couronnes pour accéder aux coupelles des brûleurs.
2. Remplacez les injecteurs en utilisant une clé à tube de 7 mm en fonction du gaz à utiliser (voir « Type de gaz et Pays d'appartenance »).

1. Remettez bien en place les brûleurs dans leurs logements.

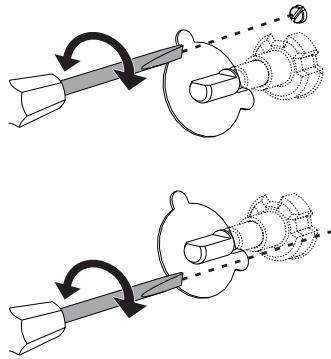

Réglage du minimum pour le méthane ou le gaz de ville

Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu'à obtenir une flamme minimale régulière.

Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s'éteindre. Répétez cette opération pour tous les robinets.

Réglage du minimum pour le gaz liquide

Serrez complètement la vis logée à côté de la tige du robinet en sens inverse.

Après avoir effectué l'adaptation à un gaz différent du gaz régé à l'usine, remplacez l'étiquette de réglage du gaz appliquée à l'appareil par celle qui correspond au nouveau gaz employé. Celle-ci se trouve à l'intérieur de l'enveloppe contenant les injecteurs (si elle est prévue).

Lubrification des robinets du gaz

Avec le temps, il peut arriver que les robinets à gaz tournent difficilement et se bloquent. Nettoyez-les à l'intérieur et en remplacez la graisse rubrifiante.

La lubrification des robinets du gaz devra être effectuée par un technicien spécialisé.

Type de gaz et Pays d'appartenance

Type de gaz

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gaz Méthane G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Gaz Méthane G20

G20

25 mbar

●

3 Gaz Méthane G25

G25

25 mbar

●

4 Gaz Méthane G25.1

G25.1

25 mbar

●

5 Gaz Méthane G25

G25

20 mbar

●

6 Gaz Méthane G27

G27

20 mbar

●

7 Gaz Méthane G2.350

G2.350

13 mbar

●

8 Gaz Liquide G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

●

9 Gaz Liquide G30/31

G30/31

37 mbar

●

10 Gaz Liquide G30/31

G30/31

50 mbar

●

●

11 Gaz de Ville G110

G110

8 mbar

●

●

●

12 Gaz de Ville G120

G120

8 mbar

●

Vous pouvez identifier les types de gaz disponibles suivant le pays d'installation. Référez-vous au nombre de l'en-tête pour identifier les valeurs correctes dans les « Tableaux des caractéristiques des brûleurs et injecteurs »

Tableaux des caractéristiques des brûleurs et injecteurs

1 Gaz Méthane G20	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	4.0
Diamètre injecteur (1/100 mm)	72	94	115	138
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(Y)	(S)
Portée réduite (W)	400	500	800	1600
2 Gaz Méthane G20 - 25 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	4.0
Diamètre injecteur (1/100 mm)	72	94	113	135
Pré-chambre (imprimée sur l'injecteur)	(X)	(Z)	(H8)	(S)
Portée réduite (W)	400	500	800	1600
3 Gaz Méthane G25 - 25 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.8	4.0
Diamètre injecteur (1/100 mm)	72	94	115	148
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Z)	(Y)	(F3)
Portée réduite (W)	400	500	800	1600
4 Gaz Méthane G25.1 - 25 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	4.0
Diamètre injecteur (1/100 mm)	77	100	134	152
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(F3)
Portée réduite (W)	400	500	800	1600
5 Gaz Méthane G25 - 20 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	3.9
Diamètre injecteur (1/100 mm)	77	100	134	152
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(F3)
Portée réduite (W)	400	500	800	1600
6 Gaz Méthane G27 - 20 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	3.9
Diamètre injecteur (1/100 mm)	77	105	138	158
Pré-chambre (imprimée sur l'injecteur)	(F1)	(Y)	(F3)	(F3)
Portée réduite (W)	400	500	800	1600
7 Gaz Méthane G2.350 - 13 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	4.0
Diamètre injecteur (1/100 mm)	94	120	165	210
Pré-chambre (imprimée sur l'injecteur)	(Y)	(Y)	(F3)	(H3)
Portée réduite (W)	400	500	800	1600
8 Gaz Liquide G30/31	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.75	2.9	4.0
Diamètre injecteur (1/100 mm)	50	65	85	102
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-
Portée réduite (W)	400	500	800	1600
Portée nominale G30 (g/h)	73	127	211	291
Portée nominale G31 (g/h)	71	125	207	286
9 Gaz Liquide G30/31 - 37 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	4.0
Diamètre injecteur (1/100 mm)	50	65	81	94
Pré-chambre (imprimée sur l'injecteur)	-	-	-	-
Portée réduite (W)	450	550	800	1600
Portée nominale G30 (g/h)	73	131	211	291
Portée nominale G31 (g/h)	71	129	207	286
10 Gaz Liquide G30/31 - 50 mbar	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	3.8
Diamètre injecteur (1/100 mm)	43	58	74	77
Pré-chambre (imprimée sur l'injecteur)	(H2)	(M)	(Z)	(F4)
Portée réduite (W)	400	500	800	1600
Portée nominale G30 (g/h)	73	131	211	291
Portée nominale G31 (g/h)	71	129	207	286
11 Gaz de ville - G110 - 8 mbars	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.8	3.8
Diamètre injecteur (1/100 mm)	145	185	260	340
Pré-chambre (imprimée sur l'injecteur)	(/8)	(/2)	(/3)	(/13)
Portée réduite (W)	400	500	800	1400
12 Gaz de ville - G120 - 8 mbars	AUX	SR	R	UR
Portée thermique nominale (kW)	1.0	1.8	2.9	3.8
Diamètre injecteur (1/100 mm)	145	185	260	315
Pré-chambre (imprimée sur l'injecteur)	(/8)	(/2)	(/3)	-
Portée réduite (W)	400	500	800	1400

Les injecteurs non fournis sont disponibles dans les centres d'assistance agréés.

5.3 Positionnement

Appareil lourd

Danger de blessures par écrasement

• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte Risque de dommages à l'appareil

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'ordinateur. Risque d'incendie.

• Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum C).

Informations générales

Cet appareil peut être installé contre des parois ; l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de 50 mm du côté de l'appareil, comme l'illustrent les figures A et C des classes d'installation.

Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de 750 mm. Si l'on installe une hotte aspirante au-dessus du plan de cuisson, consultez le manuel d'instructions de cette dernière pour respecter la distance.

Suivant le type d'installation, cet appareil appartient aux classes :

A - Classe 1 (Appareil pour installation libre)

B - Classe 2 sous-classe 1 (Appareil encastré)

C - Classe 2 sous-classe 1 (Appareil encastré)

L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur.

Tension électrique danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de dispositifs de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Mettez l'appareil hors tension.
• Ne tirez jamais le câble pour débrancher la fiche. Utilisez des câbles résistants à une température d'au moins C. Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5-2Nm.

Informations générales

Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus long des autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modalités suivantes :

• 220-240 V 1N~

Cable tripolaire 3 × 1,5 ~mm^2.

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation. Le dispositif d'interruption doit être situé dans une position facilement accessible et à proximité de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

Positionnement et nivellement

Appareil lourd Risque de dommages à l'appareil

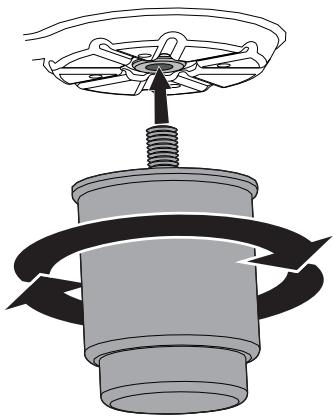

• Insérez d'abord les pieds avant puis les pieds arrière.
• Après avoir réalisé le raccordement du gaz et le branchement électrique, vissez les quatre pieds fournis avec l'appareil.

Pour une bonne stabilité, il est indispensable que l'appareil soit correctement nivelé au sol.

• Vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivégué et stabilisé au sol.

Fixation murale

Les dispositifs de stabilisation doivent être installés afin d'éviter le basculement de l'appareil.

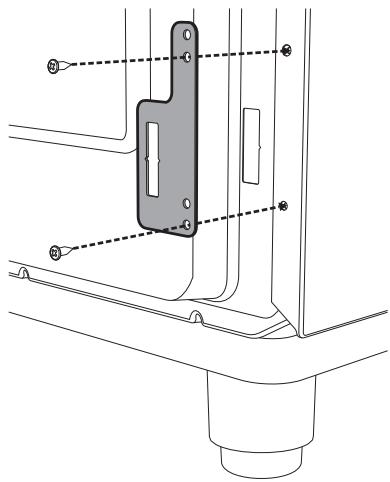

1. Vissez la plaquette de fixation au mur au dos de l'appareil.

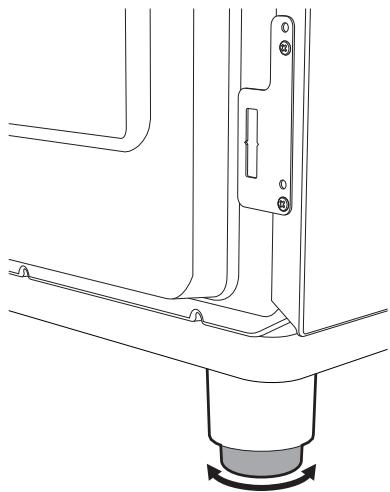

1. Réglez la hauteur des 4 pieds.

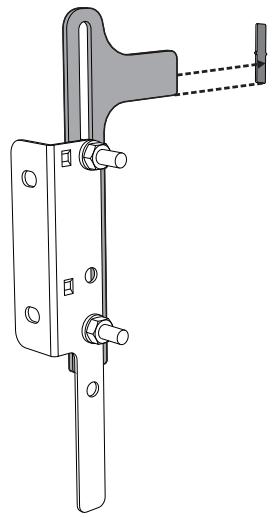

1. Assemblez la bride de fixation.

1. Alignez la base du crochet de la bride de fixation sur la base de la coupe de la plaquette de fixation au mur.

1. Alignez la base de la bride de fixation jusqu'au sol et serrez les vis pour fixer les dimensions.

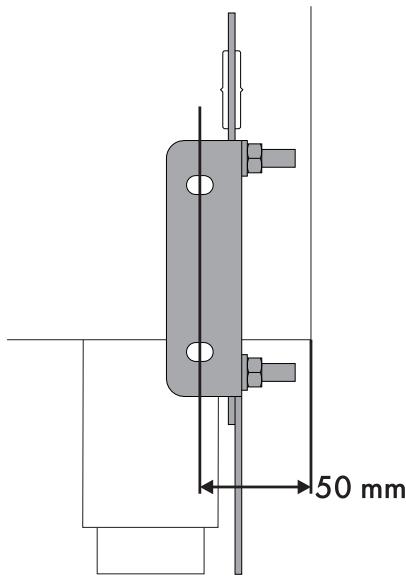

1. Considérez une distance de 50 mm du côté de l'appareil aux trous de la bride.

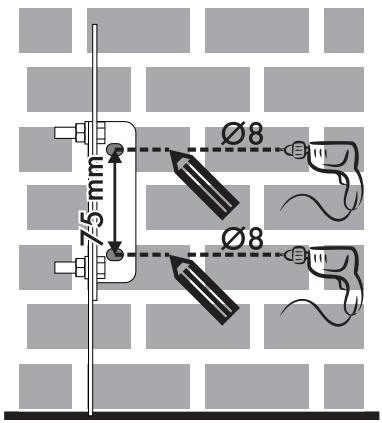

1. Déplacez la bride sur le mur et marquez la position des trous à réaliser dans ce dernier.

1. Après avoir réalisé les trous dans le mur, utilisez des chevilles avec des vis pour fixer la bride sur ce dernier.

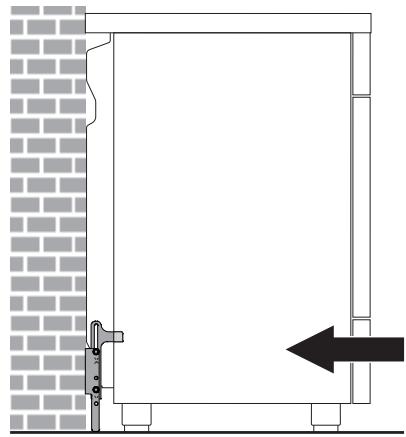

2. Poussez la cuisinière vers le mur et simultanément introduisez la bride dans la plaquette fixée au dos de l'appareil.

Montage du dosseret

Le dosseret fourni fait partie intégrante du produit; fixez-le à l'appareil avant l'installation.

Le dosseret doit tous les jours être positionné et correctement fixé sur l'appareil.

1. Dévissez les 2 écrous B situés à l'arrière du plan de travail.
2. Positionnez le dosseret au-dessus du plan de travail en faisant correspondre les axes C et les trous D.
3. Fixez le dosseret sur le plan de travail en serrant les vis A.
