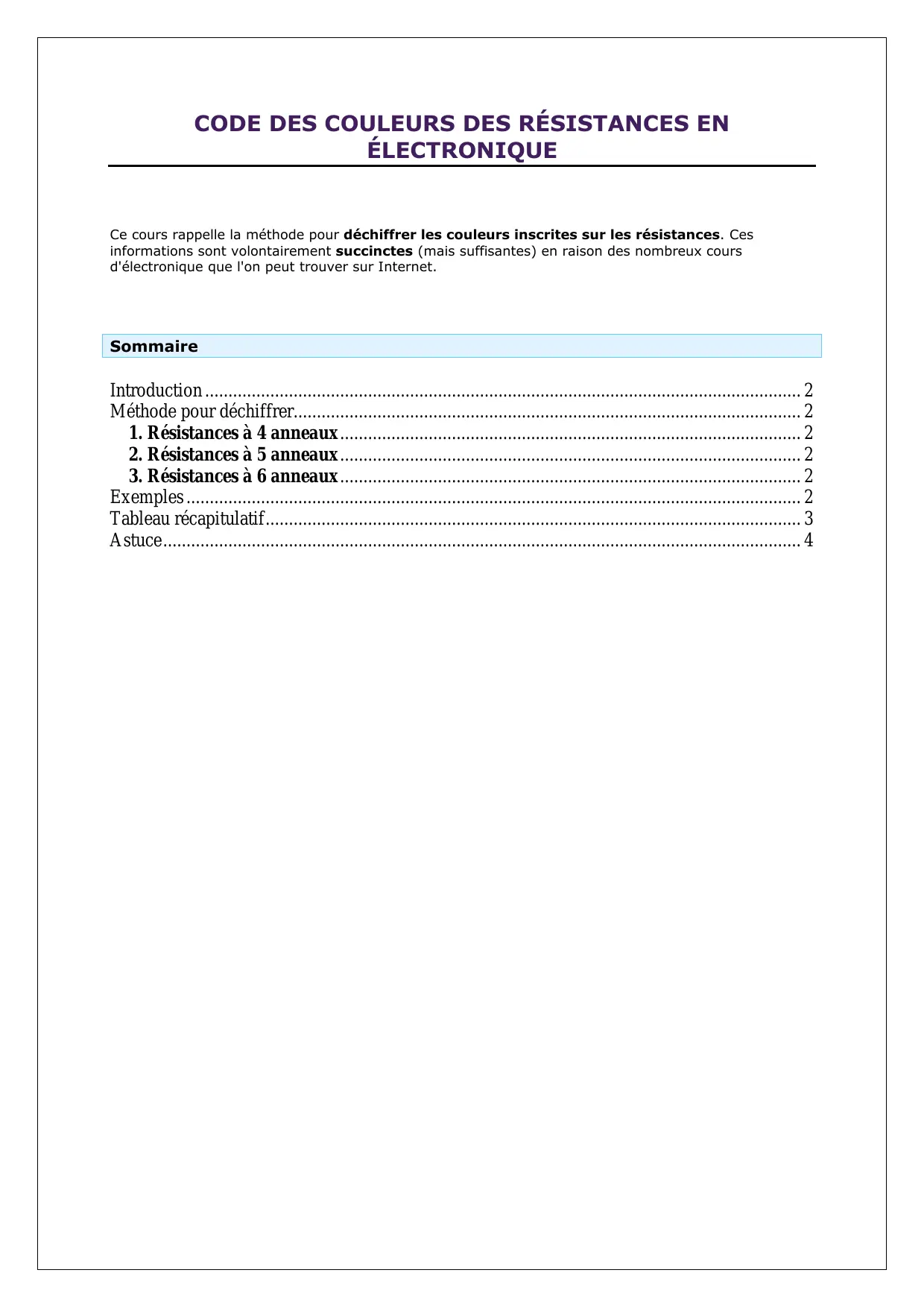

Code des couleurs des résistances en électronique
Ce cours rappelle la méthode pour déchiffrer les couleurs inscrites sur les résistances. Ces informations sont volontairement succinctes (mais suffisantes) en raison des nombreux cours d'électronique que l'on peut trouver sur Internet.
Sommaire
Méthode pour déchiffrer 2
- Résistances à 4 anneaux 2
- Résistances à 5 anneaux 2
- Résistances à 6 anneaux 2
Examples 2
Tableau récapitulatif 3
Astuce 4
Le plus souvent, la résistance se présente avec des bagues de couleurs (anneaux) autour de celle-ci. Chaque couleur correspond à un chiffre. La correspondance entre les chiffres et les couleurs des anneaux constitue ce qu'on appelle le code des couleurs et permet de déterminer la valeur d'une résistance ainsi que sa tolérance.
Exemple de résistance :
Méthode pour déchiffrer
Il faut tout d'abord placer la résistance dans le bon sens. En général, la résistance possède un anneau doré ou argenté, qu'il faut placer à droite. Dans d'autres cas, c'est l'anneau le plus large qu'il faut placer à droite.
Il existe trois types de résistances : les résistances à 4, 5 et 6 anneaux.
1. Résistances à 4 anneaux
- Les deux premiers anneaux donnent les chiffres significatifs (le premier donne la dizaine et le second l'unité).
- Le troisième donne le multiplicitateur (la puissance de 10 qu'il faut multiplier avec les chiffres significatifs).
- Le quatrième donne la tolérance (les incertitudes sur la valeur réelle de la résistance donnée par le constructeur).
2. Résistances à 5 anneaux
- Les trois premiers anneaux donnent les chiffres significatifs.
- Le quatrième donne le multiplicitateur (la puissance de 10 qu'il faut multiplier avec les chiffres significatifs).
- Le cinquième la tolérance (les incertitudes sur la valeur réelle de la résistance donnée par le constructeur).
3. Résistances à 6 anneaux
- Les quatre premiers anneaux ont la même signification que les résistances à 5 anneaux (voir ci-dessus).
- Le sixième est un coefficient de température (variation de la conductivité électrique avec la température).
Voir la correspondance couleur-chiffre dans le tableau récapitulatif.
Premier chiffre significatif : jaune : 4
Deuxième chiffre significatif : vert : 5
Multiplicateur : orange : 3
Tolérance : dorée : 5 %
Donc la valeur de cette résistance est : 45 x 10³ Ω à 5 % soit 45 kΩ à 5 %.
Premier chiffre significatif : rouge : 2
Deuxième chiffre significatif : violet : 7
Multiplicateur : marron : 1
Tolerance : argent : 10 %
Donc la valeur de cette résistance est : 27 x 10¹ Ω à 10 % soit 270 Ω à 10 %.
Pour vous entraîner et évaluer vos connaissances sur le code des couleurs, téléchargez Calcul de
Résistances : celui-ci inclut un questionnaire sur le code des couleurs.
Tableau récapitulatif
Ce tableau, que vous pouvez imprimer, vous permettra d'avoir à portée de main le code des couleurs des résistances, en complément avec Calcul de Résistances.
www.atlence.com Remarque: les 3e et 4e anneaux ne sont pas toujours présents.
Astuce
Un moyen mnémotechnique pour se rappeler du code des couleurs est de retenir l'une des deux phrases suivantes :
Ne mangez rien ou jeûnez voilà bien notre grande bêtise
N: noir (0) M: marron (1) R: rouge (2) O: orange (3) J: jaune (4) V: vert (5) B: bleu (6) V: violet (7) G: gris (8) B: blanc (9)
La place des mots dans la phrase indique le chiffre correspondant à la couleur de l'anneau.
