Type de produit	Hotte de cuisine aspirante et filtrante
Marque	SMEG
Modèle	K90X-2
Alimentation électrique	230 V ~ 50 Hz (câble sans fiche, à connecter par un installateur qualifié)
Nombre de vitesses	3 vitesses (1, 2, 3)
Types de commande	Slider, boutons tournants ou boîtier électronique selon version
Éclairage	Incandescent (E14 40 W), halogène (G4 20 W) ou néon (G23 11 W ou tube 15/18 W) selon modèle
Filtres anti-graisse	Métalliques, lavables en lave-vaisselle ou à la main, à nettoyer tous les mois ou toutes les 100 heures
Filtre à charbon (version filtrante)	À remplacer tous les 6 mois ou toutes les 200 heures
Distance minimale de sécurité (plan de cuisson)	750 mm pour cuisson au gaz, 650 mm pour cuisson électrique
Diamètre du conduit d'évacuation	Minimum 120 mm (Ø interne)
Arrêt automatique temporisé	Oui, 10 minutes (activation par double pression sur une touche de vitesse)
Indicateur de nettoyage des filtres	Oui, clignotement des LEDs toutes les 100 heures de fonctionnement
Installation	Murale, avec supports et cheminées télescopiques (hauteur réglable)
Garantie	Livret de garantie SMEG inclus
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - K90X-2 SMEG

Quelle est la hauteur minimale d'installation entre la hotte et la plaque de cuisson ?

La distance minimale entre le plan inférieur de la hotte et le plan de cuisson doit être d'au moins 750 mm pour les cuisinières au gaz et 650 mm pour les plaques électriques.

Comment nettoyer les filtres anti-graisse ?

Débranchez la hotte, retirez les filtres métalliques et lavez-les à la main avec un détergent neutre ou au lave-vaisselle. Remontez-les en veillant à ce que le bouton soit tourné vers l'extérieur. Nettoyez-les au moins une fois par mois ou toutes les 100 heures de fonctionnement.

Quand dois-je remplacer le filtre à charbon ?

Pour la version filtrante, remplacez le filtre à charbon actif tous les 6 mois ou toutes les 200 heures de fonctionnement. Les filtres à charbon ne sont ni lavables ni régénérables.

Comment remettre à zéro l'indicateur de nettoyage des filtres ?

Appuyez sur la touche Reset (remise à zéro) des filtres. Le voyant de nettoyage s'éteint et le compteur de 100 heures redémarre. Cette opération ne fonctionne que si le cycle de 100 heures est terminé.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que le disjoncteur général n'est pas déclenché. Assurez-vous que la commande est sur une position autre que 0. Si le problème persiste, contactez le service après-vente SMEG en indiquant le modèle (voir étiquette à l'intérieur de la hotte).

Comment remplacer une ampoule ?

Débranchez la hotte. Selon le type d'ampoule : incandescente : démontez le plafonnier, dévissez l'ampoule E14 (40 W max) et remplacez-la. Halogène : retirez la bague et le verre, puis remplacez l'ampoule G4 (20 W). Néon : retirez le tube après avoir dévissé les vis et faites-le pivoter de 90°. Remontez ensuite l'éclairage.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode filtrant. Dans ce cas, installez les filtres à charbon actif (achetés séparément si non fournis) et l'air est rejeté dans la pièce via les grilles latérales de la cheminée.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal, surtout à vitesse élevée. Si le bruit devient anormal (grincements, cliquetis), vérifiez que les filtres sont bien en place et que le conduit d'évacuation n'est pas obstrué. Si le bruit persiste, contactez le service après-vente.

Comment installer la hotte au mur ?

L'installation doit être effectuée par un technicien qualifié. Fixez les supports muraux au niveau souhaité, accrochez la hotte, puis serrez les vis de fixation. Pour la version aspirante, raccordez le conduit d'évacuation (Ø min. 120 mm). Pour la version filtrante, installez les filtres à charbon. Enfin, montez les cheminées télescopiques.

Où trouver le numéro de modèle pour le service après-vente ?

Le numéro de modèle est indiqué sur l'étiquette des caractéristiques située à l'intérieur de la hotte (voir fig. 7 du manuel). Pour toute demande de service, communiquez ce numéro ainsi que votre adresse et votre numéro de téléphone au service client SMEG.

MODE D'EMPLOI K90X-2 SMEG

Manuel d'Instructions

Bedienungsanleitung

• Avant d'insteller et/ou d'utiliser la hotte, dire attentivement les instructions.
• Avant tout branchement, s'assurer que la tension de réseau correspond à la tension figurant sur l'étiquette des caractéristiques, place à l'intérieur de l'appareil (voir fig.7).
  Sortir la hotte de son emballage et vérifier l'integrité de cette-ci. En cas d'appareil endommagé, éviter d'utiliser le produit et s'adresser aux centres d'assistance Smeg.
• Toutes les opérations d'installation et de réglage de l'appareil doivent être impératifement effectuees par des techniciens qualifiés.

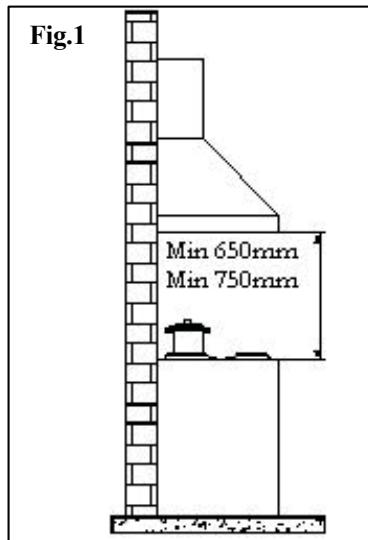

  La distance min. entre le plan de cuisson et la partie inférieure de la hotte doit etre au moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans electriques.
• Avant toute opération d'entretien ou de nettoyage, débrancher l'appareil.
• Effectuer un entretien scrupuleux des filtres, selon les délays et intervalles recommandés par le constructeur.
  Lors de la cuisson ou de la friture, il faut éviter de produit des flammes nues de forte intensité, susceptibles d'être attirées par la hotte en fonctionnement et qui pourrait provoquer un incendie.
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.
  Il faut toujours assurer une bonne aération du local, lorsqu'la hotte ou plusieurs apparèils fonctionnant au gaz sont utilisés en même temps.
• Respecter les prescriptions légales relatives à l'évacuation de l'air en mode de fonctionnement « hotte aspirante ».
• L'air aspiré ne doit pas être envoyé vers un conduit utilisé pour l'évacuation des fumées d'appareils alimentés au gaz.
  L'appareil ne doit pas etre utilise par des enfants ou des handicapés sans la presence d'une personne adulte.
• LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE NON-RESPECT DES INDICATIONS DONNÉES ICI.

EMPLOI

Cet apparéil a été concu pour être utilisé en mode hotte ASPIRANTE (évacuation de l'air vers l'extérieur) ou FILTRANTE (recirculation de l'air à l'intérieur).

• VERSION HOTTE ASPIRANTE: Pour la version « hotte aspirante », raccorder l'entrée moteur directement à la sortie d'évacuation extérieure des vapeurs et des odeurs. Utiliser un tuyau rigide ou flexible dont le diamètre interne, de taille ajustate, ne doit jamais être inférieur à 120 mm.

N.B. En l'occurrence, Oter les filtres anti-odeur au charbon actif.

• VERSION HOTTE FILTRANTE: Lorsqu'on ne peut pas evacuer les vapeurs et odeurs vers l'extérieur, la hotte peut fonctionner en mode filtrant. Dans cette version, l'air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont libérés dans l'atmosphère à travers les grilles d'aération laterales de la cheminée.

INSTRUCTIONS D'INSTALLATION :

La hotte est dotée de tous les accessoires nécessaires à son installation. La distance min. entre le plan inférieur de la hotte et le plan de cuisson doit être au moins de 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans électriques (Fig. 1). La hotte dispose d'une entrée moteur (Fig. 2). Si l'entrée moteur n'a pas été montée par le constructeur, procéder à son installation : utiliser les deux vis fournies en standard (pour le type n^1 ) ou exercer une pression (pour le type n^2 ).

Si l'entrée moteur est dotée d'un clapet de non-retour des fumées, vérifier qu'elle s'ouvre et se ferme librement.

Pour une installation aisee, le constructeur recommande de suivre les operations decrites ici :

a) La hotter doit être centrée par rapport au plan de cuisson.

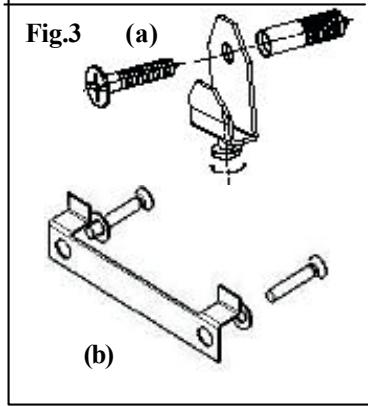

b) La hotte est livrée avec deux supports/crochets ou bride (Fig. 3) devant être fixés au mur à l'aide de deux chevilles à expansion. Sur le derrière de la hotte, les deux trous L1 sont destinés à logger ces supports (fig. 4).
c) Oter les filtres anti-graisse, placer la hotte sur le mur et tracer la position des deux trous de centrage pour les supports/crochets.
d) Àpres avoir écarti la hotte du mur, réaliser les 2 très précédemment tracés.
e) Fixer les deux supports/crochets au mur.
f) Tracer les trou s L2 au mur pour fixer la hotte en toute sécurité (fig.4); percer et introduire les chevilles dans les trou.

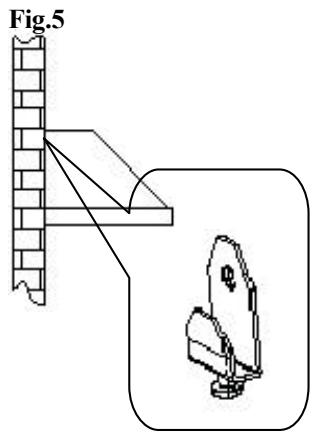

g) Accrocher la hotte aux supports/crochets (fig. 5) et niveler à l'aide de la vis de réglage (fig. 3).
I) Fixer la hotte en toute sécurité et serrer à fond les deux chevilles à expansion.

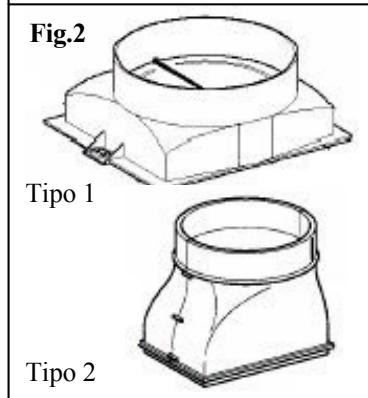

Installation de la hotte version Aspirante ou Filtrante :Hotte aspirante :

Dans la version hotte aspirante, raccorder l'entrée moteur au conduit d'évacuation des fumées, dont le diamètre interne, de taille appropriée, ne doit jamais être inférieur à 120mm.

Attention: si la hotte est dotée d'un filtré au charbon actif, ce filtré doit être retire (voir page 7).

Hotte filtrante :

Dégager l'entrée moteur. Installer les filtres au charbon actif, comme le montre la figure à la page 7. Attention : si la hotte ne dispose pas de filtré au charbon actif, il est nécessaire de l'acheter séparément et de le monter avant l'utilisation de la hotte.

m) Montage cheminées :

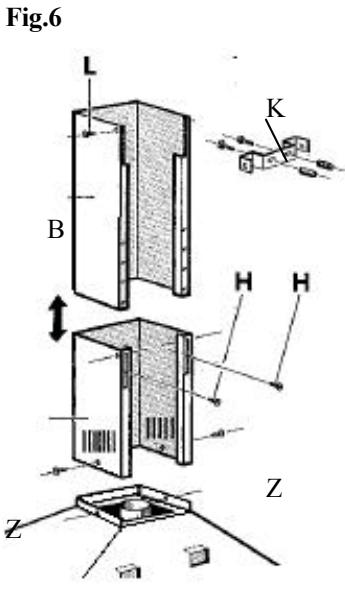

Régler les deux cheminées téléscopiques (fig.6) en fonction de la longueur désirée.

Bloquer les deux cheminées en serrant les deux vis H. Poser avec soin l'ensemble cheminées sur le côte supérieur de la hotte. Placer la bride K cheminée sur la cheminée B (fig.6).Tracer les deux trous sur la paroi, afin de fixer la bride cheminée au mur.

Retirer l'ensemble cheminée,incer et fixer au mur la bride de support de la cheminée,a I'aide des chevilles prévues a cet effet.Placer et fixer l'ensemble cheminée à la hotte (utiliser des vis Z) et à la bride cheminée (utiliser des vis L), comme le montre la figure F.

CONNEXION ÉLECTRIQUE

Attention : Les opérations de connexion électrique doivent être impérativement effectuées par un installateur qualifié.

L'appareil N'EST PAS MUNI DE FICHE. Tout d'abord, monter sur le cable une fiche adequate, compte tenu de la charge indiquée sur la plaquette placée à l'intérieur de la hotte et brancher celui-ci à une prise facilement accessible, conforme aux normes en vigueur.

En cas de connexion directe au réseau, il est important de placer - entre l'appareil et le réseau - un interrupteur bipolaire, dont l'ouverture min. entre les contacts est de 3mm , compte tenu de la charge et des normes en vigueur en la matière.

INSTRUCTIONS D'UTILISATION :

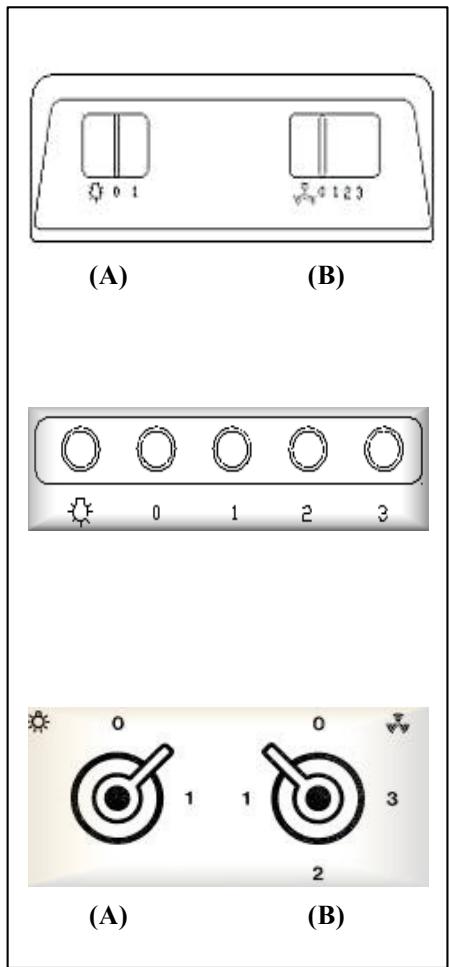

ENSEMBLE COMMANDES :

Pour une utilisation optimale et efficace de l'appareil, le constructeur recomende demettre en service la hotte quelques minutes avant de commencer la cuisson et d'en prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou, en tout cas, jusqu'à la disparition totale des vapeurs et odeurs.

Pourmettre la hotte en service,identifier le type de commande de la hotte et suivre les indications correspondantes:

> SLIDER:

• Touche (A) pour allumer/éteindre les lumières de la hotte.
• Curseur (B) quatre positions :

0: Arrêté

1/2/3: Mise en service/réglage de la vitesse

AVEC BOITIER DE COMMANDE ELECTROMAGNETIQUE:

Touche ON/OFF lumières

0

Touche OFF moteur

1-2-3 Touche mise en service/réglage de vitesse de la hotte.

> AVEC BOUTONS TOURNANTS :

-Boutons tournants (A) deux positions pour allumer/teindre les lumières (0-1)

-Bouton tournant (B) quatre positions :

0 Position OFF moteur

1-2-3 Réglage vitesse de la hotte

AVEC BOITIER DE COMMANDE ÉLECTRONIQUE :

Touche ON/OFF lumières

0/1 Touche OFF/1 vitesse moteur

2-3-4 Touche réglage vitesse de la hotte

ToucheresetFiltres

FONCTIONS EN OPTION :

• ARRET/EXTINCTION AUTOMATIQUES TEMPORISES : En appuyant deux fois sur l'une des touches vitesse moteur (2-3-4), on active la fonction « Arrêt/extinction automatiques temporisés », qui estint les lumières et qui arrête le moteur de la hotte après 10 min. L'activation de cette fonction est visible par le clignotement de la LED située au-dessous de la touche pressée.

• AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programme pour s'activer toutes les 100h de fonctionnement), signale à l'utilisateur la nécessité de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset décompte des 100h.

, il est possible de réactiver le

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h de fonctionnement n'a pas pour effet de remetre à zéro la mémoire de nettoyage des filtres.

Il est recommando de nettoyer les filtres anti-graisse toutes les 100h de fonctionnement et de replacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d'effectuer toute opération de maintenance et/ou de nettoyage, débrancher la hotte.

Le nettoyage constant assures le bon fonctionnement et une longue durée de vie de l'appareil.

Une grande attention mérite d'être accordée aux filtres anti-graisse et, uniquement pour les hottes filtrantes, aux filtres au charbon.

N.B. L'accumulation deGRAISSES à l'intérieur des panneaux filtrants nuit au rendement de la hotte et peut composer des risques d'incendie.

NETTOYAGE EXTERIEUR:

Pour nettoyer la hotte tant à l'extérieur qu'à l'intérieur, utiliser un chiffon humide et un détergent liquide neutre; éviter absolutément l'emploi de solvants ou de substances abrasives. Il est conseilé d'utiliser des produits spécifiques et de suivre les instructions relatives au produit. Le constructeur recommende de nettoyer la hotte, en frottant l'acier toujours dans le sens de la finition de surface.

NETTOYAGE FILTRES METALLIQUES :

Une attention particulière doit être accordée également aux panneaux filtrants anti-graisse métalliques. L'accumulation de graisses à l'intérieur des panneaux filtrants nuit au rendement de la hotte et peut composer des risques d'incendie. Afin d'éviter tout risque d'incendie, les filtres doivent être nettoyés au moins une fois par mois ou plus souvent, en cas d'utilisation particulièrement intense de l'appareil.

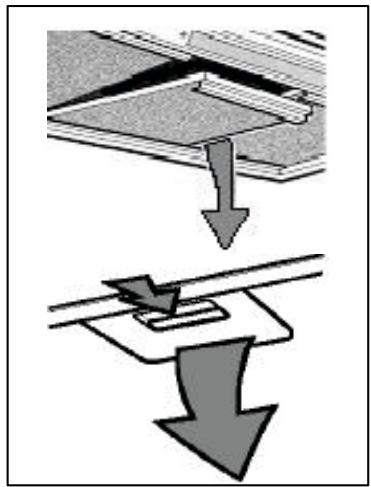

Après avoir identifié votre modele de hotte, oter un filtré à la fois, comme le montrent les figures ci-contre. Laver les filtres avec soin : utiliser un détergent neutre, à la main ou à la machine. Remonter les filtres en veillant à ce que le bouton soit tourné vers l'extérieur de la hotte.

CHARBON: (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer les odeurs, jusqu'au niveau de saturation des charbons. Ils ne sont ni lavables ni régénérables; c'est pourquoit, le constructeur recommende de les remplacer au moins une fois tous les six mois ou plus souvent en cas d'utilisation particulièrement intense de la hotte.

Avant toute manipulation, vérifier que la hotte est débranchée.

Pour acceder aux filtres au charbon actif, il est nécessaire dePTRER les filtres metalliques (voir cidesus).Aprs avoir consulté les figures, identifer le kit filtres au charbon fourni avec la hotte.

En cas de filtrer à disque, il suffit de tournier les deux filtrres de 90^ , comme le montre la fig. A, et de les sortir de leur logement.

Dans le cas du filtré à cartouche fixé avec des reissorts, (fig. B), exercer une pression nécessaire à vaincre la résistance du ressort et extraire le filtré.

Le filtre à cartouche bloqué par la bride et le pommeau filtré (fig. C), dévisser le pommeau,steroler la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres antigraissse métalliques, en suivant les opérations décrites ci-dessus dans l'ordre inverse.

N.B. uniquely pour les hottes à commande électronique, remetre à zéro la fonction avis de nettoyage des filtres, en appuyant sur la touche reset (remise à zéro) des filtres.

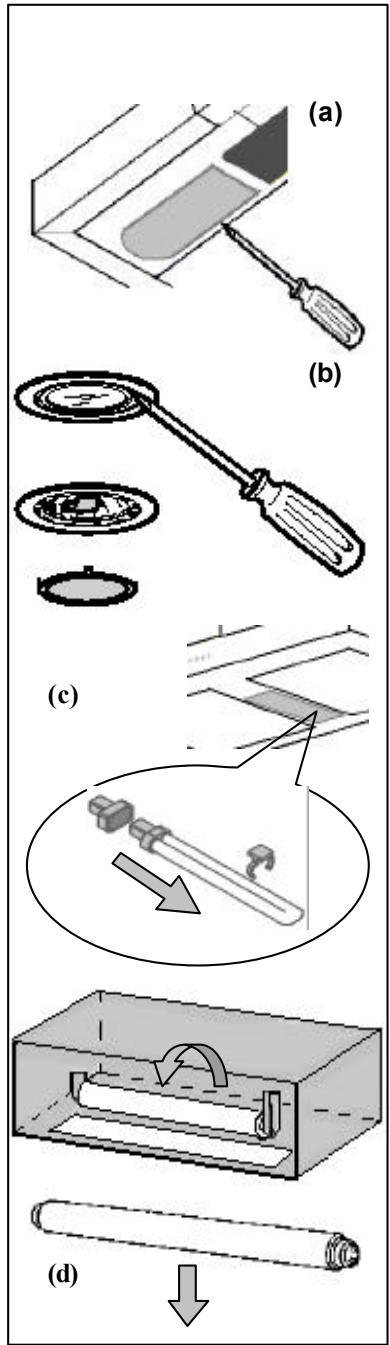

REEMPLACEMENT DES LAMPES :

Avant d'effectuer toute opération de maintenance et/ou de nettoyage, débrancher toujours la hotte.

En fonction des différents modès, la hotte peut être dotée de plusieurs types de lampes : à incandescence, halogènes et au néon.

a) Lampes à incandescence: les lampes avec culot E14, 40 W de puissance et 230V de tension. Pour les replacer, démonter le plafonnier transparent place au niveau des commandes, dévisser la lampe et visser la nouvelle lampe.
b) Lampes halogènes : lampes avec culot G4, 20W de puissance et 12V de tension. Pour replacer cette lampe,sterol la bague de support verre du spot à l'aide d'un tournevis. Àpres avoir oété le verre,sterol la lampe défectueuse de son logement et monter la nouvelle lampe.

Remonter le verre du spot et le bloquer avec une bague.

c) Lampes au néon Biax: Lampes avec culot G23 11W de puissance. Àpres avoir été le plafonnier, retirer la lampe biax de son logement/support. Remoner la lampe, en effectuant les opérations de démontage ci-dessus dans l'ordre inverse.
d) Lampes au néon: tube néon 15/18W de puissance. Pour acceder au tube néon, dévisser les vis de fixation du chàssis verre. Effectuer une rotation de 90^ du tube et sorting le néon. Installer le nouveau tube et remonter le chàssis verre.

GARANTIE ET SERVICE APRES-VENTE

Outre ce mode d'emploi et d'entretien, vous trouvrez à l'intérieur de l'emballage de la hotte aussi le Livret de garantie Smeg. Pour une information complète et exhaustive de la garantie, nous vous invitons à dire le Livret de garantie Smeg.

En cas de panne, appeler le numero unique Customer Service

199.135.135.*

ou consulter l'annuaire téléphonique du chef-lieu de province sous la rubrique Smeg et communiquer toujours :

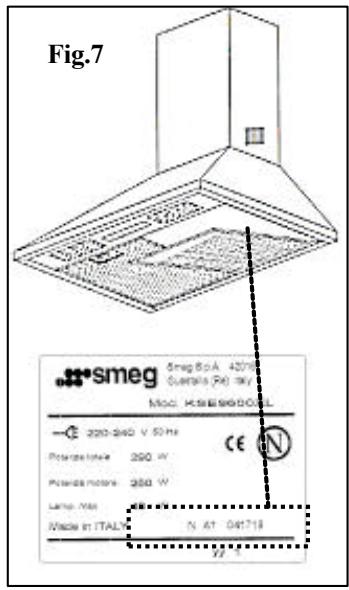

• le modele indiqué à l'intérieur de la hotte (fig.7)
• votre adresse complète
• votre número de téléphone

• une indication sur le type de panne

• tarif de 0,14 €/minute à partir du réseau fixe, 0,18 €/minute en moyenne à la réponse et 0,35 €/minute à partir du réseau mobile.

Cet appeareil porte le symbole du recyclage conformément à la Directive

Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole —présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récuppération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
