MODE D'EMPLOI FA8003PO SMEG

Consignes de sécurité et avertissements Conseil pour la mise au rebut Étendue des fournitures Contrôler la température ambiante et l'aération Branchement de l’appareil Présentation de l’appareil Enclenchement de l’appareil Réglage de la température Fonction alarme Contenance utile Le compartiment réfrigérateur Super-réfrigération Compartiment congélateur

41 43 44 44 45 46 47 47 48 49 49 50 51

Capacité de congélation maximale .. Congélation et rangement Congélation de produits frais Supercongélation Equipement Autocollant « OK » Arrêt et remisage de l'appareil Si vous dégivrez l'appareil Nettoyage de l’appareil Éclairage (LED) Economies d’énergie Bruits de fonctionnement Remédier soi même aux petites pannes Service après-vente

Repair order and advice on faults Contact information for all countries can be found on the enclosed customer service list.

fr frTable des matièresModed’emplofri

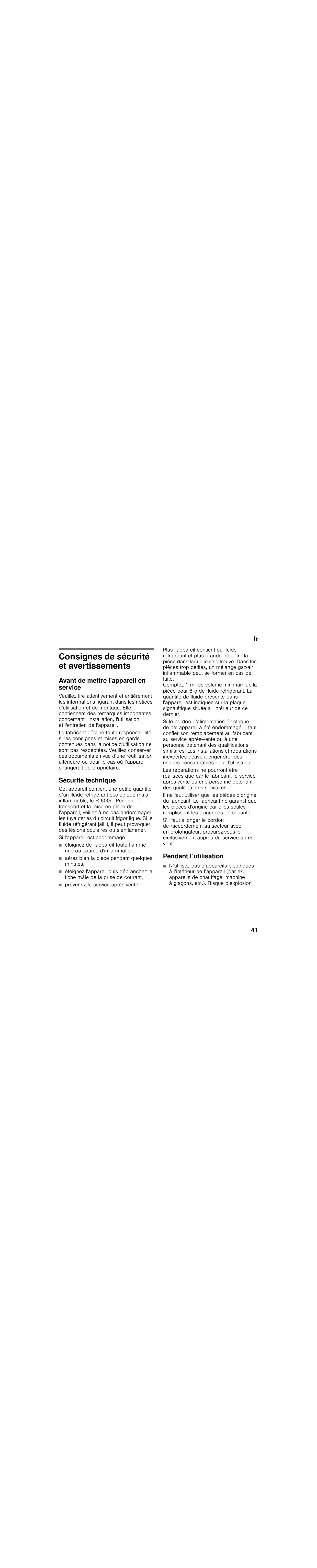

Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire.

Sécurité technique Cet appareil contient une petite quantité d’un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l’appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Si l'appareil est endommagé ■

éloignez de l'appareil toute flamme nue ou source d'inflammation,

aérez bien la pièce pendant quelques minutes, éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, prévenez le service après-vente.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service aprèsvente.

Pendant l’utilisation ■

N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons, etc.). Risque d’explosion !

Ne dégivrez ni et ne nettoyez jamais l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s’enflammer ou de provoquer des lésions oculaires. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion ! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés.

L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux. Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil.

Cet appareil ne pourra être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou psychiques restreintes ou manquant de connaissances que sous la surveillance d’une personne chargée de leur sécurité ou après que cette dernière leur aura enseigné à utiliser l’appareil. Dans le compartiment congélateur, ne stockez pas de boissons, gazeuses en particulier, en bouteilles ou en canettes car elles éclateraient. Les bouteilles et les canettes risqueraient d’éclater ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sorties du compartiment congélateur. Risque d’engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures !

Les enfants et l’appareil ■

Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !

fr Dispositions générales L’appareil convient pour réfrigérer et congeler des aliments, ■ préparer des glaçons. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-224). ■

* Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2002 / 96 / CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

ã=Mise en garde Conseil pour la mise au rebut * Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune.

Avant de mettre au rebut l'appareil qui ne sert plus : 1. Débranchez sa fiche mâle. 2. Sectionnez son câble d’alimentation et retirez-le avec la fiche mâle. 3. Pour dissuader les enfants de grimper dans l’appareil, ne retirez pas les clayettes et les bacs ! 4. Ne permettez pas aux enfants de jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil indépendant ■ Sachet avec visserie de montage ■ ■ ■ ■ ■ ■

Équipement (selon le modèle) Notice d’utilisation Notice de montage Carnet de service après-vente Pièce annexe de la garantie Informations relatives à la consommation d’énergie et aux bruits

Contrôler la température ambiante et l'aération Température ambiante L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes. La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. ,. Catégorie climatique

SN N ST T Température ambiante admissible +10 °C à 32 °C +16 °C à 32 °C +16 °C à 38 °C

+16 °C à 43 °C Remarque L’appareil est entièrement fonctionnel à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.

Fig. 3 L’air situé contre la paroi arrière et les parois latérales de l’appareil s’échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l’appareil Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».)

Branchement électrique La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique. Fig. ,

Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

Présentation de l’appareil

Éléments de commande Fig. 2 1

3 Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d’utilisation vaut pour plusieurs modèles. L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. 1 * Selon le modèle. 1-8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Éléments de commande Interrupteur d'éclairage Éclairage (LED) Orifice de sortie d’air Clayettes du compartiment réfrigérateur Bac à légumes Bac fraîcheur Tiroir de congélation Grille de congélation Pied à vis Balconnet à oeufs Casier à beurre et à fromage * Filtres à charbon actif Porte-bouteilles * Clayette à grandes bouteilles Accumulateur de froid / Calendrier de congélation * Compartiment réfrigérateur Compartiment congélateur

Touche Marche / Arrêt Il sert à allumer et éteindre l'ensemble de l'appareil. Touche d’alarme Sert à désactiver l’alarme sonore (voir le chapitre « Fonction alarme »). Touche « Super » (compartiment congélateur) Pour allumer et éteindre la supercongélation. Touche de réglage de la température Cette touche sert à régler la température du compartiment congélateur. Affichage de la température régnant dans le compartiment congélateur Les chiffres correspondent aux températures °C réglées dans le compartiment congélateur. Touche « super » compartiment réfrigérateur Pour allumer et éteindre la superréfrigération. Touche de réglage de la température dans le compartiment réfrigérateur Cette touche sert à régler la température du compartiment réfrigérateur. Affichage de la température régnant dans le compartiment réfrigérateur Les chiffres correspondent aux températures °C réglées dans le compartiment réfrigérateur.

fr Remarque Si l’appareil ne sert pas pendant un certain temps, l’affichage sur le bandeau de commande passe en mode Économie d’énergie.

Enclenchement de l’appareil Allumez l’appareil par la touche Marche / Arrêt 2/1. Une alarme sonore retentit. La touche d’alarme 2/2 clignote.

Appuyez sur la touche d’alarme 2/2. L’alarme sonore s’éteint. La touche d’alarme 2/2 s’allume jusqu’à ce que la température réglée soit dans le compartiment congélateur atteinte. Porte en position ouverte, l’éclairage du compartiment réfrigérateur est allumé. Le fabricant recommande les températures suivantes : ■ ■

Compartiment réfrigérateur : +4 °C Compartiment congélateur : –18 °C Remarques concernant le fonctionnement de l’appareil ■

Après son allumage, l’appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées. Grâce au système NoFrost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. Il n’est plus nécessaire de dégivrer. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte.

Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l’avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber.

Réglage de la température Fig. 2

Compartiment réfrigérateur La température est réglable entre +2 °C et +8 °C. Appuyez sur la touche de réglage de la température 7 jusqu’à ce que la température souhaitée soit réglée dans le compartiment réfrigérateur. L’appareil mémorise la valeur réglée en dernier. La température réglée s’affiche à l’affichage de température 8. Nous recommandons de régler le compartiment réfrigérateur sur +4 °C (réglage usine). Evitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C.

Compartiment congélateur La température est réglable entre -16 °C et -24 °C. Appuyez sur la touche de réglage de la température 4 jusqu’à ce que la température souhaitée soit réglée dans le compartiment congélateur. L’appareil mémorise la valeur réglée en dernier. La température réglée s’affiche à l’affichage de température 5.

Fonction alarme L’alarme sonore retentit lorsque cette dernière monte trop dans le compartiment congélateur. Éteindre l’alarme sonore Fig. 2 Appuyez sur la touche « alarm » 2 pour éteindre l’alarme sonore.

Alarme relative à la porte L’alarme de porte s’active si une porte de l’appareil reste ouverte plus d’une minute. Refermer la porte suffit pour que l’alarme sonore cesse.

Alarme de température L'alarme de température s’active si la température a trop monté dans le compartiment congélateur. Touche Indicateur Alarme de températ ure allum clignotant é

Explication Alarme de température :

cligno clignotant tant

Les produits congelés ne risque nt pas de s’abîmer. Alarme début de décongélation :

Les produits congelés risquent de s’abîmer. Alarme début de décongélation : Par le passé, la température a tr op monté. Les produits congelés risquent de s’abîmer.

Alarme relative à la température L’alarme peut s’activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s’abîmer : ■

Lors de la mise en service de l'appareil.

Lors du rangement de grandes quantités de produits frais. ■ Lorsque la porte du compartiment congélateur est restée trop longtemps ouverte. Avertissement (amorce de décongélation) Si le goût, l'odeur et l'aspect des produits n'a pas changé, vous pouvez les faire cuire ou rôtir puis les recongeler. N'utilisez pas la durée de conservation dans son intégralité. ■

Remarque Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). N’utilisez pas la durée de conservation dans son intégralité.

Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. ,

Utiliser l’intégralité du volume de congélation Pour pouvoir ranger la quantité maximale de produits congelés, il est possible de retirer tous les bacs à produits congelés de l’appareil, sauf le bac du bas. Il est possible d’empiler les produits alimentaires directement sur les grilles de congélation. Pour retirer les pièces d’équipement Pour retirer les bacs, tirez-les jusqu’à la butée ; levez-les à l’avant puis sortezles. Fig. 8

Le compartiment réfrigérateur Le compartiment réfrigérateur est l’endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les œufs, les plats précuisinés et les pâtisseries.

Remarque Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l’air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.

Tenez compte des différentes zones froides dans le compartiment réfrigérateur L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent : ■

Consignes de rangement ■

Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous éviterez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur. Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l’appareil.

La zone la plus froide se trouve dans le compartiment intérieur, contre la paroi arrière et dans le bac fraîcheur. Fig. 1/14 Remarque Dans la zone la plus froide, rangez les aliments délicats (par ex. le poisson, la charcuterie, la viande). Zone la moins froide elle se trouve complètement en haut, contre la porte.

fr Remarque Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.

Bac à légumes avec régulateur d’humidité Fig. 6 Pour créer un climat de stockage optimal pour les légumes et les fruits, vous pouvez, en fonction de la quantité rangée, régler l’humidité de l’air qui règnera dans le bac à légumes: ■ ■

petites quantités des fruits et légumes – humidité de l’air élevée grandes quantités des fruits et légumes – humidité de l’air réduite

Remarques ■ Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8 °C à +12 °C pour en préserver la qualité et l’arôme. ■ Suivant la quantité et la nature des produits stockés, de l’eau peu se condenser dans le bac à légumes. Retirez l’eau condensée avec un essuie-tout sec et ajustez l'humidité de l’air dans le bac à légumes via le régulateur d’humidité.

Fig. 1/14 Les températures régnant dans le bac fraîcheur sont plus basses que dans le compartiment réfrigérateur. Des températures inférieures à 0 °C peuvent également se manifester. Idéal pour ranger le poisson, la viande et la charcuterie. Ne convient pas pour les salades, les légumes et les produits alimentaires qui craignent le froid.

Super-réfrigération Pendant la super-réfrigération, la température dans le compartiment réfrigérateur descend le plus bas possible pendant env. 6 heures. Ensuite, l’appareil commute sur la température réglée avant que vous n’activiez la super-réfrigération. Activez la super-réfrigération par exemple ■

avant de ranger de grandes quantités d’aliments.

avant de réfrigérer rapidement des boissons.

Allumage et extinction Fig. 2

Appuyez sur la touche « super » 6. Le voyant de la touche est allumé si vous avez activé la super-réfrigération.

Compartiment congélateur

Congélation et rangement

Utilisation du compartiment congélateur

Achats de produits surgelés ■

Leur emballage doit être intact. Ne dépassez pas la date-limite de conservation.

Sert à ranger des produits surgelés.

Sert à confectionner des glaçons. Pur congeler des produits alimentaires.

Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse.

Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Remarque Veillez à ce que la porte du compartiment congélateur soit correctement fermée ! Si cette porte reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. En outre : gaspillage d’énergie dû à une consommation élevée d’électricité !

Capacité de congélation maximale Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. ,

Attention lors de rangement ■

Rangez les quantités assez importantes de produits alimentaires dans le compartiment le plus haut. Ils y seront congelés à la fois très vite et en douceur.

Étalez les produits alimentaires sur une grande surface dans les compartiments et / ou dans les bacs à produits congelés. Remarque Veillez à ce que les produits congelés n’entrent pas en contact avec des produits frais à congelér. Le cas échéant, placez les produits congelés dans d’autres bacs à produits congelés.

Rangement des produits surgelés Insérez le bac à produits congelés jusqu'à la butée pour assurer une circulation impeccable de l’air.

Congélation de produits frais Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés. ■

Se prêtent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas. 1. Placez les aliments dans l’emballage. 2. Presser pour chasser l’air. 3. Obturez l’emballage hermétiquement. 4. Indiquez sur l’emballage le contenu et la date de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

fr Durée de conservation des produits surgelés La durée de conservation dépend de la nature des produits alimentaires. Si la température a été réglée sur -18 °C : ■

Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu’à 6 mois Fromage, volaille, viande : jusqu’à 8 mois Fruits et légumes : jusqu’à 12 mois

Supercongélation Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût. Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais. 4 à 6 heures suffisent généralement. L’appareil fonctionne désormais en permanence. Le compartiment congélateur atteint une température très basse. S’il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne voulez congeler que de petites quantités d’aliments (jusqu’à 2 kg), vous n’avez pas besoin d’enclencher la supercongélation. Remarque Si vous avez activé la supercongélation, l’appareil peut fonctionner plus bruyamment.

Allumage et extinction

Fig. 2 Appuyez sur la touche « super » 3. A l’enclenchement de la supercongélation, le voyant de la touche s’allume. La supercongélation se désactive automatiquement au bout de 2½ jours.

Equipement (selon le modèle)

Clayettes et bacs Vous pouvez modifier à volonté l’agencement des clayettes dans le compartiment et des bacs en contreporte : Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l’extraire. Soulevez le bac puis sortez-le.

Clayette à bouteilles

Fig. 5 Cette clayette permet de ranger des bouteilles de manière sûre. La fixation est variable.

fr Calendrier de congélation

Fig. 1/23 Pour que la qualité des produits congelés ne diminue pas, ne dépassez pas la durée de stockage. La durée de stockage dépend de la nature de l’aliment. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Produits surgelés en vente habituelle dans le commerce : vérifiez la date de fabrication ou la date limite de conservation.

Accumulateurs de froid

Fig. 7 Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le réchauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l’accumulateur de froid sur les produits alimentaires situés dans le compartiment le plus haut. Pour économiser de la place, vous pouvez ranger chaque accumulateur dans le casier en contre-porte. Vous pouvez également vous servir des accumulateurs de froid pour emporter des aliments par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitée.

Bac à glaçons Fig. *

1. Remplissez le bac à glaçons aux ¾ d’eau potable puis rangez-le dans le compartiment congélateur. 2. Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.). 3. Pour enlever les glaçons du bac, passez-le brièvement sous l’eau du robinet ou déformez légèrement le bac.

Filtres à charbon actif Fig. 1/20

Le filtre à charbon actif permet de changer l’air et d’améliorer l’odeur à l’intérieur de l’appareil.

Autocollant « OK » (selon le modèle) Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l’autocollant n’affiche pas « OK », abaissez la température par palier. Remarque A la mise en service de l’appareil, ce dernier peut mettre jusqu’à 12 heures avant d’atteindre la température correcte.

Arrêt et remisage de l'appareil

Nettoyage de l’appareil

Coupure de l'appareil

N’utilisez aucun produit de nettoyage ni aucun solvant contenant du sable, du chlorure ou de l’acide.

N’utilisez jamais d’éponges abrasives ou susceptibles de rayer.

Fig. 2 Appuyez sur la touche Marche / Arrêt 1. L'indicateur de température s’éteint. Le groupe frigorifique s'éteint.

Des zones corrodées pourraient apparaître sur les surfaces métalliques.

Remisage de l'appareil Si l'appareil doit rester longtemps sans servir : 1. Éteignez l'appareil. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 3. Nettoyez l'appareil. 4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil Compartiment réfrigérateur La décongélation a lieu automatiquement. L’eau de condensation sort par l’orifice d’écoulement puis gagne le bac d’évaporation au dos de l’appareil.

Compartiment congélateur Grâce au système NoFrost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. La nécessité de dégivrer disparaît.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

L’eau de nettoyage ne doit pas pénétrer dans ■ les ouïes aménagées dans la partie avant du fond du compartiment congélateur, ■ dans les éléments de commande, ■ et dans l’éclairage.

Procédure : 1. Éteignez l’appareil avant de le nettoyer. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 3. Sortez les produits congelés et rangez-les dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l’appareil) sur ces produits. 4. Ne nettoyez l’appareil qu’avec un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.

fr 5. N’essuyez le joint de porte qu’avec un chiffon et de l’eau propre ; ensuite, séchez-le à fond. 6. Après le nettoyage : rebranchez la fiche mâle de l’appareil puis réenclenchez-le. 7. Rangez à nouveau les produits surgelés dans les tiroirs.

Economies d’énergie ■

Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante.

Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur.

Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. N’ouvrez la porte de l’appareil que le plus brièvement possible.

Equipement Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil. Retirer les clayettes en verre Tirez les clayettes en verre à vous puis extrayez-les. Retirer le bac Fig. 9 Tirez le bac à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le.

Retirer le bac à produits congelés Fig. 8

Tirez le bac à produit congelés à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le.

Éclairage (LED) Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

De temps en temps, nettoyez le dos de l’appareil, ceci pour éviter une hausse de la consommation d’électricité. Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d’énergie absorbée par l’appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l’appareil. Dans ce cas, l’énergie absorbée peut augmenter légèrement. Il ne faut pas dépasser un écart de 75 mm. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement

Éviter la génération de bruits

Bruits parfaitement normaux

L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous.

Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins.

Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux.

Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement.

Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Craquement Le dégivrage automatique a lieu.

Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes Avant d'appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent. Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement La température dévie fortement par rapport au réglage.

Remède Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain.

L’éclairage ne fonctionne pas.

L’éclairage par LED est défectueux.

Voir le chapitre « Éclairage (LED) ».

L’appareil est restée ouverte trop longtemps. L’éclairage s’éteint au bout d’environ 10 minutes.

Après avoir fermé et ouvert l’appareil, l’éclairage fonctionne à nouveau.

Luminosité réduite des Si l’appareil ne sert éléments pas pendant de commande. un certain temps, l’affichage sur le bandeau de commande passe en mode Économie d’énergie.

Dès que vous réutilisez l’appareil, par exemple dès que vous ouvrez une porte, l’affichage revient sur sa luminosité normale.

Aucun voyant ne s'allume.

Coupure de courant ; Branchez la fiche mâle dans la prise disjoncteur disjoncté ; de courant. Vérifiez s'il y a fiche du courant, vérifiez les fusibles / mâle pas complèteme disjoncteurs. nt branchée dans la prise.

L’alarme sonore retentit. La touche d’alarme est allumée. Fig. 2/2

Dérangement : Pour désactiver l’alarme sonore, température excessive appuyez sur la touche d’alarme 2. dans le compartiment congélateur ! L’appareil est ouvert.

Orifices d’entrée et de Veillez à ce que l’air puisse entrer sortie d’air recouverts. et sortir librement. Vous avez mis d’un coup trop de produits à congeler.

Ne dépassez pas la capacité de congélation maximale. Après avoir supprimé ce dérangement, la touche d’alarme s’éteint au bout d'un certain temps.

L’alarme sonore retentit.

Dérangement : température excessive dans le compartiment congélateur !

Pour désactiver l’alarme sonore, appuyez sur la touche d’alarme 2. La touche d’alarme cesse de clignoter.

Les produits surgelés risquent de s’abîmer !

Remarque Vous pouvez remettre à congeler les produits en partie ou intégralement dégelés à condition qu’ils ne soient pas restés dégelés (à +3 °C) plus d’un jour s’il s’agit de viande ou de poisson, ou plus de trois jours s’il s’agit d’autres produits. Si le goût, l’odeur et l’aspect n’ont pas changé, vous pouvez recongeler ces produits alimentaires après les avoir faits cuire ou rôtir. N’utilisez pas la durée de conservation dans son intégralité.

L’appareil est ouvert.

La touche d’alarme clignote. Fig. 2/2

Orifices d’entrée et de Veillez à ce que l’air puisse entrer sortie d’air recouverts. et sortir librement. Vous avez mis d’un coup trop de produits à congeler.

Ne dépassez pas la capacité de congélation maximale. Après avoir supprimé ce dérangement, la touche d’alarme s’éteint au bout d'un certain temps.

La température régnant dans le compartiment congélateur est trop élevée.

Vous avez ouvert fréquemment l’appareil.

N’ouvrez pas l’appareil inutilement.

Les orifices d’apport Enlevez ces obstacles. et d’évacuation d’air sont recouverts par des obj ets faisant obstacle. Vous avez mis une Ne dépassez pas la capacité assez grande quantité de congélation maximale. d’aliments à congeler.

La porte du compartiment congélateur est restée longtemps ouverte ; le compartiment congélateur n'atteint plus la température.

L'évaporateur (le générateur de froid) équipant le système NoFrost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique.

Pour dégivrer l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Fig. + Pour éviter dans ce cas que le bac d'évaporation ne déborde, récupérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartiment intérieur. Remettez ensuite l'appareil en service.

Service après-vente Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD). Vous trouverez ces indications sur la plaque signalétique Fig. ,

Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire cijoint du service après-vente.
