DDP 92 - Photocopieur RICOH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Photocopieur / Imprimante haut volume
Marque	RICOH
Modèle	DDP 92
Vitesse d'impression (A4 recto)	92 ppm
Vitesse d'impression (A4 recto-verso)	46 ppm
Résolution d'impression	600 x 600 dpi
Dimensions (L x P x H)	1 543 (1 917 avec chargeur haute capacité) x 665 x 1 151 mm (avec finisseur standard)
Poids	254 kg (avec chargeur haute capacité)
Alimentation électrique	200-240 V, 50/60 Hz
Consommation électrique (en fonctionnement)	2,4 kW (à 220 V)
Consommation électrique (mode économique)	75 W (à 200-240 V)
Capacité papier standard	3 150 feuilles
Capacité papier maximale	6 150 feuilles
Formats de papier supportés	B5 à 355,6 x 457,2 mm (A3+)
Grammage du papier	60 - 199 g/m² (magasins), 64 - 199 g/m² (bypass)
Fonctions principales	Impression recto-verso, agrafage multiple positions, empilage avec pressage offset, couvertures, pliage, production de formulaires intelligents
Connectivité réseau	Ethernet 10/100/1000 Base-T, IEEE 1284 bidirectionnel, serveur Web intégré
Processeur	PowerPC 750FX à 800 MHz, 256 Mo RAM, disque dur 40 Go
Langages d'impression	PCL5e, TIFF, PDF, PostScript 3 (en option)
Consommables (toner)	36 000 impressions par cartouche (taux de remplissage 5 %)
Consommables (développeur)	480 000 images
Consommables (tambour)	400 000 images
Volume d'utilisation mensuel recommandé	800 000 images par mois
Options	Finisseur standard (agrafage, empilage), unités de réception, chargeur haute capacité, PostScript 3
Entretien	Vérifier et remplacer les consommables selon les cycles indiqués ; maintenance préventive après 1,2 million de pages

FOIRE AUX QUESTIONS - DDP 92 RICOH

Comment charger du papier dans les magasins ?

Ouvrez le magasin concerné (magasin 1 : 2000 feuilles, magasin 2/3 : 500 feuilles). Placez le papier dans le sens approprié (LEF ou SEF) et ajustez les guides. Refermez le magasin. Pour le bypass (150 feuilles), ouvrez le plateau et insérez le papier.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant. Retirez la cartouche usagée en la tirant vers vous. Déballez la nouvelle cartouche, secouez-la légèrement pour répartir le toner, puis insérez-la jusqu'au clic. Refermez le capot.

Que faire en cas de bourrage papier ?

Suivez les instructions sur l'écran. Ouvrez les capots indiqués (magasins, unité de fusion, etc.). Retirez délicatement le papier coincé sans déchirer. Refermez tous les capots. Si le problème persiste, redémarrez l'imprimante.

Comment configurer l'impression réseau ?

Connectez le câble Ethernet au port 10/100/1000 Base-T. Sur l'écran de l'imprimante, accédez au menu Réseau et attribuez une adresse IP statique ou utilisez DHCP. Installez le pilote d'impression Ricoh sur votre poste de travail via l'adresse IP.

Peut-on imprimer en recto-verso automatique ?

Oui, la DDP 92 supporte le recto-verso automatique. Dans les paramètres d'impression, sélectionnez 'Recto-verso' ou 'Duplex'. La vitesse en recto-verso est de 46 ppm en A4.

Comment remplacer le tambour ou le développeur ?

Ces opérations doivent être effectuées par un technicien qualifié. Les cycles de remplacement sont : tambour tous les 400 000 images, développeur tous les 480 000 images. Contactez votre revendeur Ricoh pour la maintenance.

Quels formats de papier sont supportés ?

La DDP 92 accepte les formats de B5 à 355,6 x 457,2 mm (A3+). Les magasins acceptent du papier de 60 à 199 g/m², le bypass de 64 à 199 g/m².

Comment utiliser le finisseur pour agrafer ?

Le finisseur standard permet d'agrafer jusqu'à 50 feuilles. Dans les options d'impression, sélectionnez 'Agrafage' et la position souhaitée. L'empilage offset est également disponible pour trier les jeux.

Que signifie le message 'Maintenance nécessaire' ?

Ce message apparaît après environ 1,2 million de pages imprimées. Il indique qu'une maintenance préventive est requise. Contactez un technicien Ricoh pour effectuer les opérations de maintenance programmée.

Comment réduire la consommation énergétique ?

Activez le mode économique d'énergie (75 W) dans les paramètres. L'imprimante passe automatiquement en veille après une période d'inactivité. Vous pouvez également configurer une minuterie de mise en veille.

MODE D'EMPLOI DDP 92 RICOH

Une impression rapide idéale pour les environnements produisant de gros volumes

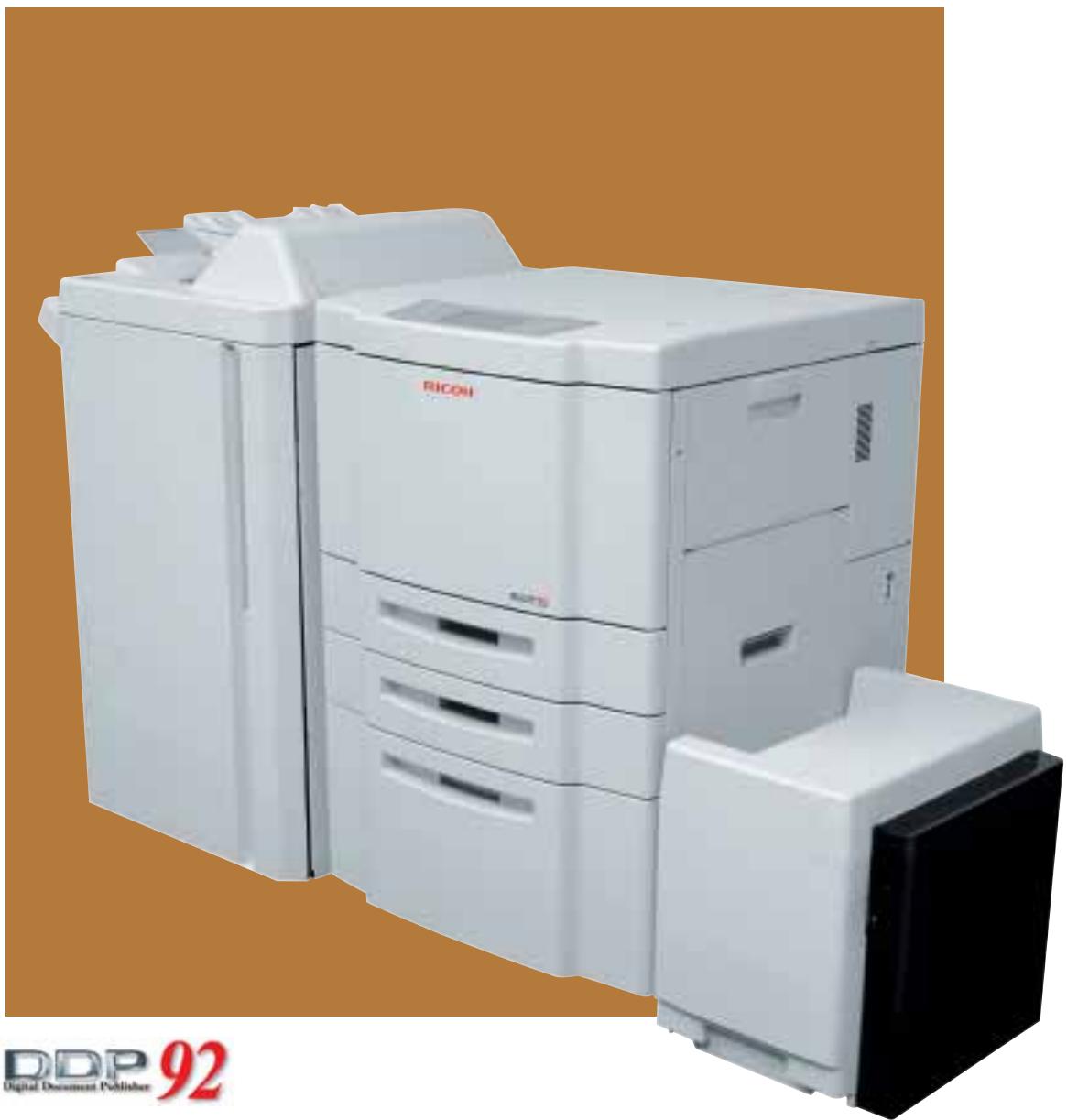

La DDP 92 est une imprimante ultra-performante qui répond aux besoins des environnements produisant de gros volumes exigeant une finition de qualité professionnelle et une rapidité maximale. Elle est dotée d'une vitesse d'impression de 92 ppm et délivre des images de haute qualité à 600 x 600 dpi sur des formats allant jusqu'à 355,6 x 457,2 mm (A3+). Les documents finis peuvent intégrer des impressions recto-verso, des couvertures, le pliage et plusieurs positions d'agrafage. La DDP 92 est équipée d'un moteur qui prend en charge d'importants volumes d'impression allant jusqu'à 800 000 pages par mois.

Votre usine de documents numériques

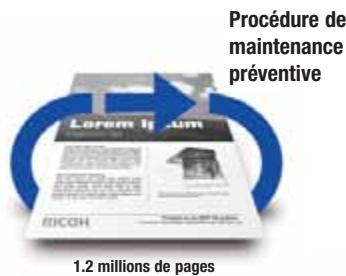

Conçue pour répondre aux exigences des applications à hauts volumes comme l'impression à la demande et l'impression système, la DDP 92 est dotée d'un moteur d'une durée de vie de 30 000 000 d'images et peut imprimer 1,2 million de pages avant la première procédure de maintenance préventive. Conçus pour durer, les composants ultra-performants de la DDP 92 garantissent la meilleure qualité d'impression, page après page.

Connectivité réseau et performances

Avec la DDP 92, Ricoh redéfinit la manière de penser l'impression hauts volumes. Cette imprimante puissante et performante produit 92 pages par minute, une capacité d'impression idéale pour les environnements gros volumes. Avec son contrôleur d'impression ultra-performant, ses utilisateurs Web, ses pilotes bidirectionnels personnalisés et sa large palette de fonctionnalités et d'options de finition, la DDP 92 est conçue pour augmenter votre productivité et réduire vos coûts d'impression.

Des formulaires intelligents

Réduisez les coûts d'impression, abandonnez les rapports sur papier comptable et les formulaires pré-imprimés au profit de pages à impression laser. Les formulaires standard et en plusieurs parties, imprimés et personnalisés, sont onéreux, alors pourquoi ne pas créer ou modifier vos propres formulaires rapidement et efficacement ? Eliminez les frais de stockage, de transport et de gestion associés aux formulaires imprimés personnalisés et au papier comptable. Vous pouvez à présent imprimer vos formulaires personnalisés sur demande dès que vous en avez besoin !

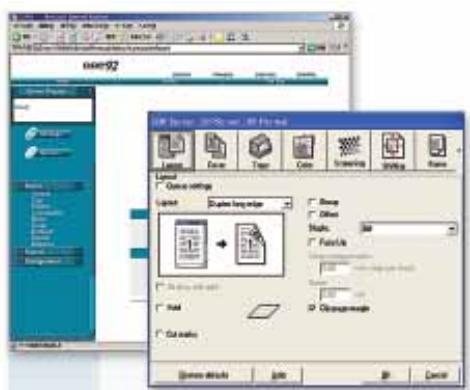

Des pilotes d'impression et des utilisateurs web avancés

Les pilotes d'impression bidirectionnels Ricoh sont équipés d'une interface utilisateur graphique pour un contrôle optimal de l'imprimante depuis votre station de travail. Avec une seule interface pour PostScript® et PCL, ces pilotes dynamiques aux multiples fonctionnalités permettent de produire des documents de bout en bout, avec notamment l'insertion simplifiée de pages post-document, les couvertures et les quatrièmes de couverture, et l'impression d'onglets. Des utilisateurs Web conviviaux permettent d'accéder à l'imprimante via Internet ou l'Intranet. L'état de l'imprimante et les fonctions système peuvent être consultés via un serveur Web intégré.

Finition en ligne et hors ligne

Le finisseur standard de Ricoh vous permet d'imprimer et de finaliser vos documents en un seul passage. Il garantit une forte productivité avec plusieurs positions d'agrafage. Il agrafe les principaux formats papier avec une capacité d'agrafage maximale de 50 feuilles. La capacité d'empilage est de 2500 feuilles avec pressage Offset, plus 200 feuilles non agrafées. Associée à une ou deux unités de réception, la DDP 92 permet d'imprimer de très gross volumes sans surveillance. Si vous ajoutez une paire d'unités de réception à la DDP92, vous pouvez insérer, imprimer et empiler jusqu'à six mille feuilles sans avoir à effectuer de contrôle permanent. Les paniers permettent de transporter facilement les impressions nécessitant une finition hors ligne jusqu'à l'équipement de finition.

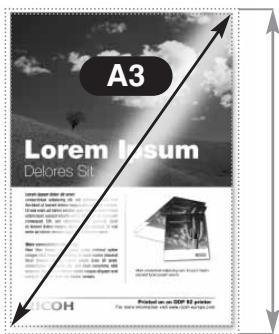

La DDP 92 offre une souplesse de support inégalée. Vous pouvez imprimer des couvertures de manuel sur papier épais, et même des intercalaires, à partir de n'importe quel magasin principal et ainsi produire des documents complets et élaborés en un seul passage. Les tailles de papier, jusqu'à 355,6 x 457,2 mm (A3+), permettent d'imprimer des formats A3 à fond perdu avec repères de coupe, et la capacité papier standard de 3 150 feuilles garantit une impression gros volumes ininterrompue.

A3+

Caractéristiques techniques

GÉNERALITÉS

Vitesse d'impression (recto/recto-verse) :	A4/LEF:	92/46 ppm
	A4/SEF:	50/25 ppm
	A3:	46/23 ppm
Dimensions (L x P x H) :	1 543 (1 917, chargeur haute capacité inclus)
	x 665 x 1 151 mm (avec Finisseur standard)
Poids :	254 kg (chargeur haute capacité inclus)
Source d'alimentation électriche :	200-240 V, 50/60 Hz
Consommation électriche :	En fonctionnement :	2,4 kW (à 220 V)
	Mode économique d'énergie :	75 W (à 200 - 240 V)
Rapport d'utilisation :	800 000 images par mois

CONTROLEUR

Proesseur :	Proesseur PowerPC 750FX à 800 MHz avec 256 Mo de RAM, disque dur de 40 Go
Résolution :	600 x 600 dpi
Langage d'impression :	PCL5e, TIFF, PDF Adobe® PostScript® 3TM (en option)
Serveur Web intégré :	Configuration et surveillance des pérophériques en temps réel
Pilotes :	Windows®: Pilote Mercury : Windows®95/98/2000/NT4.0/XP/Server 2003Standard PCL5 driver: Windows®2000/XP/Server 2003Pilote PCL5 standard : Windows®95/98/2000/NT4.0/XPMacintosh : PPD: Macintosh OS X

CONNECTIVITE

Protocole réseau :	Standard :	TCP/IP
Interface :	Ethernet 10 base-T/100 base-TX/1000 base-T
	Bi-directional IEEE 1284

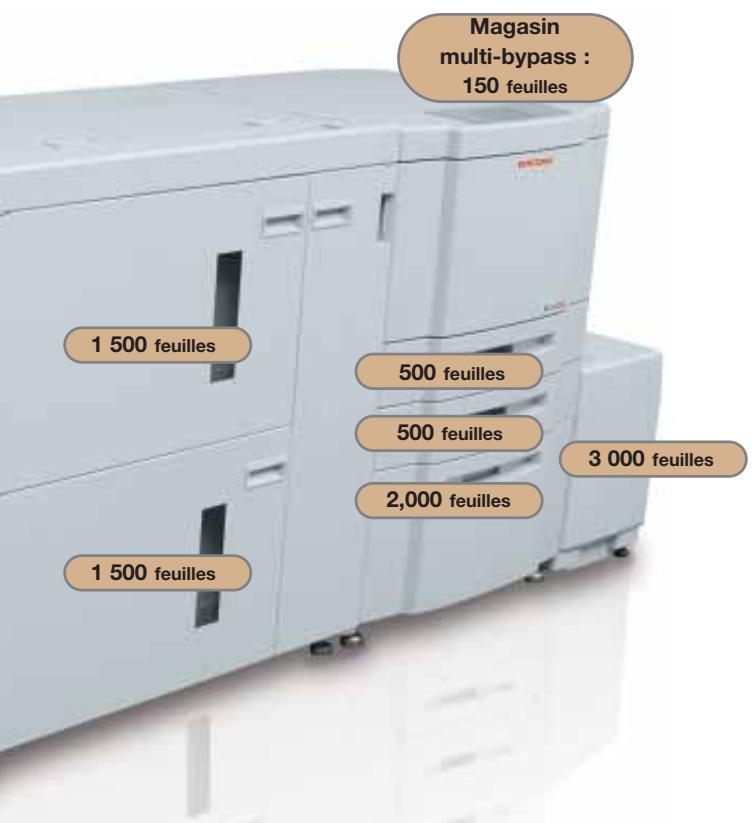

GESTION DU PAPIER :

Paper input capacity:	Magasin papier 1 :	2000 feuilles
	Magasin papier 2 :	500 feuilles
	Magasin papier 3 :	500 feuilles
	Bypass :	150 feuilles
	Chargeur haute capacité (option) :	3000 feuilles
		A4 (LEF) (80 g/m2)
	Maximum :	6150 feuilles
Sortie papier :	Standard :	2700 feuilles
Format papier :	Magasin papier 1 :	B5 à 355,6 x 457,2 mm (A3+)
	Magasin papier 2 et 3 :	B5 à 355,6 x 457,2 mm (A3+)
Grammage :	Magasin papier :	60 - 199 g/m2
	Bypass :	64 - 199 g/m2

CONSOMMABLES

Toner :	36 000 impressions/cartouche1
Développeur :	480 000 images (temps de rotation du tambour 600 000)
Tambour :	400 000 images (temps de rotation du tambour 500 000)

OPTIONS

Finisseur standard :	Plusieurs positions d'agrafage, empilage, et pressage OffsetMagasin élévateur :Magasin supérieur :	2 500 feuilles200 feuilles(non agrafées)
Unités de réception :	Possibilité d'ajouter deux unités de réception(soit 4 unités de sortie) pour une productionexigante une finition hors ligne PeutContaining jusqu'à 6 000 pages (80 g/m2) au formatA4 et A3
Options du contrôleur :	Adobe®PostScript® 3TM

1: A4 avec un taux de remplissage de 5 %

Pour en savoir plus sur la disponibilité des modèles, des appareils et des logiciels en option, contactez votre revendeur Ricoh.

Ricoh croit en la protection des ressources naturelles de la Terre. Cette brochure est imprimée sur du papier recyclé composé à 50 % de fibres recyclées et à 50 % de pâte blanchie sans chlore.

Les noms de marques et/ou de produits sont des marques déposées de leurs propriétaires respectifs.

Les caractéristiques et l'apparence externe du produit sont sujettes à modification sans préavis. Les couleurs du produit sont susceptibles d'être différentes de celles représentées dans cette brochure.

Copyright © 2006 Ricoh Europe B. V. Tous droits réservés. Toute modification et/ou adaptation et/ou reproduction, en partie ou en intégralité, et/ou insertion dans d'autres travaux de la présente brochure, de son contenu et/ou de sa mise en page sans l'accord écrit de la société Ricoh Europe B. V. est interdite.
