MODE D'EMPLOI KV-S4085CW PANASONIC

Manuel d'utilisation

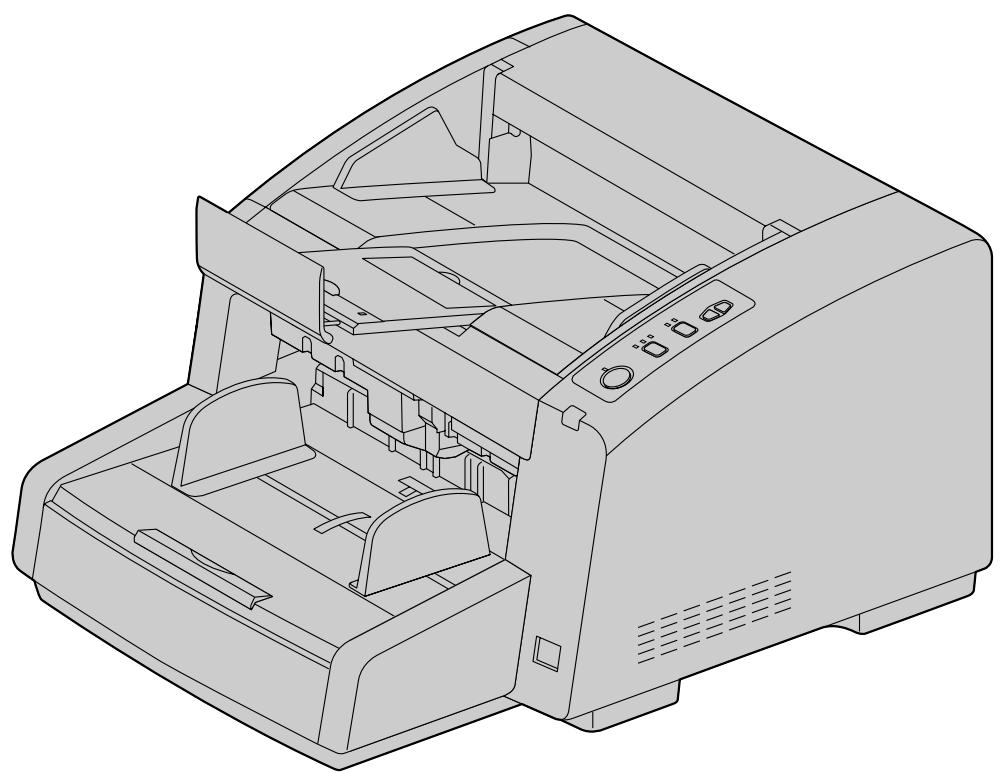

Scanner couleur haute vitesse

N^ de modulo

KV-S4085CL / KV-S4085CW

KV-S4065CL / KV-S4065CW

Ces instructions contiennent des informations sur l'utilisation du scanner. Avant de consulter ces instructions, veuillez lore le Manuel d'installation fourni avec cet apparéil.

Veuillez tire attentivement les prsentes instructions ainsi que le Manuel d'installation et le Manuel de maintenance fournis. Conservez l'ensemble de la documentation dans un endroit accessible pour reference future.

Introduction

Nos you remercions d'avoir acheté un scanner couleur haute vitesse Panasonic.

Principales fonctionnalités

Système supérieur de chargement de papier

• Ce scanner inclut un mécanisme d'alimentation de papier avancé qui contrôle l'état du document et ajusté la pression des rouleaux en conséquence. De ce fait, ce scanner peut numériser une gamme étendue de grammages de papier, depuis le papier très fin 20g / m^2 jusqu'àpapier très épais 209~g / m^2

Numérisation recto verso grande vitesse

• Ce scanner peut numériser des documents à grande vitesse, qu'elle que soit la résolution (200 ppp / 300 ppp) ou le type d'image (monochrome / couleur).

Recto : 80 pages/minute, recto verso : 160 images/minute (KV-S4085CL / KV-S4085CW)

Recto : 60 pages/minute, recto verso : 120 images/minute (KV-S4065CL / KV-S4065CW)

• Vitesses basées sur la numérisation de papier de format A4 en orientation portrait.

Prise en charge des travaux de numérisation haute efficacité

• Ce scanner dispose d'une fonction de détction de document agrafé qui détecte automatiquement les documents agrafés et tente d'arrête la numérisation avant que le scanner subisse un quelconque dommage.

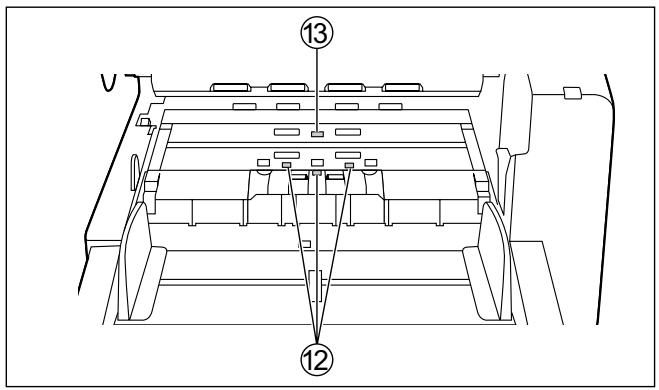

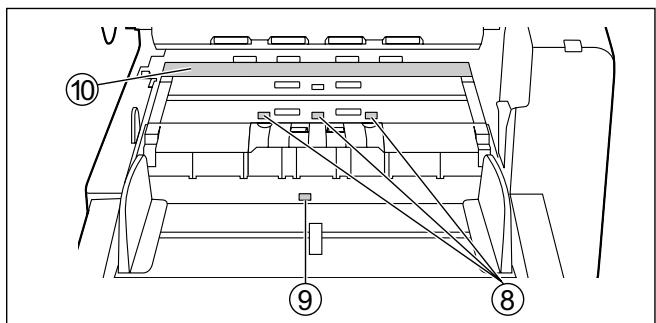

• Ce scanner est équipé de 3 capteurs ultrasoniques qui peuvent être activés et désactivés independently. Ils sont placés dans 3 emplacements différents (à gauche, au centre et à droite) afin de détecter les feuilles passant par deux en divers endroits.

(KV-S4065CL / KV-S4065CW : 1 emplacement)

Autres fonctionnalités

• Vous peuvent désirer entre la sortie avant et la sortie arrière (chemin en ligne droite) pour le chemin de sortie du papier. Si vous utilisez le chemin en ligne droite, vous pouvez utiliser des feuilles de papier longues ou épaisses.

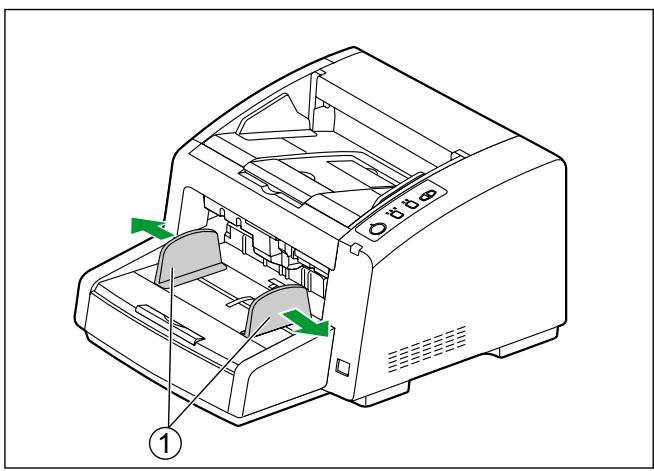

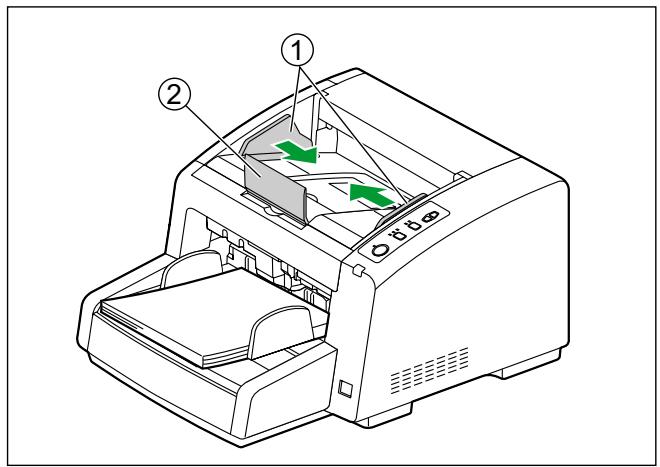

• Vous pouvez régler les guides de document droit et gauche indépendamment. Vous pouvez ainsi numériser de manière fiable des documents de formats de papier différents.
  Le chemin d'alimentation du papier peut etre ouvert largement de maniere à dégager facilement un bourrage papier et a assurer des performances constantes.

A propos de la documentation

La documentation du scanner consiste en 2 manuels : le Manuel d'installation et le Manuel d'utilisation. 3 autres manuels de referencia sont également inclus pour les logiciels.

Manuel d'installation (documentation imprimée)	Le manuel d'installation explique la méthode et les procédures d'in-stallation.
Manuel d'utilisation (ce manuel)	Le Manuel d'utilisation présente les noms des composants, les opé-rations, les fonctionnalités et l'entretien de l'appareil.
Manuels de référence des logi-ciens (documentation électronique)	• Manuel de ↔férence PIE Explique les paramètres des fonctionnalités du logarithiel PIE (Panasonic Image Enhancement Technology) avec utilisation des pilotes ISIS et TWAIN. • Manuel de ↔férence RTIV Explique les fonctionnalités et paramètres du logarithiel RTIV (Re-liable Throughput Imaging Viewer). (Vous pouvez afficher ce manuel enclinquant sur le bouton d'aide dans RTIV.) • Manuel de ↔férence Utilitaire utilisateur Explique comment utiliser l'Utilitaire utilisateur qui sert à la main-tenance du scanner. (Vous pouvez afficher ce manuel enclinquant sur le bouton d'aide dans l'Utilitaire utilisateur.)

Abréviations

• Windows® désigné le système d'exploitation Microsoft® Windows® (ci-après appelé Windows).
• Windows® 2000 désigne le système d'exploitation Microsoft® Windows® 2000 (ci-après appelé Windows 2000).
• Windows® XP désigne le système d'exploitation Microsoft® Windows® XP (nommé ci-après Windows XP).
• Windows Vista® désigné le système d'exploitation Microsoft® Windows Vista® (nommé ci-après Windows Vista).
• Les illustrations de ce manuel se rapportent au modele KV-S4085CL / KV-S4085CW.

Marques de commerce

• Microsoft, Windows et Windows Vista sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• ISIS et QuickScan Pro sont des marques déposées ou des marques de commerce d'EMC Corporation.
• IBM et AT sont des marques de commerce d'International Business Machines Corporation aux États-Unis et/ou dans d'autres pays.
  Intel et Intel Core sont des marques commerciales d'Intel Corporation aux Etats-Unis et dans d'autres pays.
• Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
• Toutes les autres marques de commerce identifiées dans le present document sont la propriété de leurs détenteurs respectifs.

Programme international ENERGY STAR

En tant que partenaire ENERGY STAR®, Panasonic a déterminé que ce produit répondait aux directives ENERGY STAR sur l'efficacité énergétique.

Configuration système requise

Ordinateur	Ordinateur IBM®/AT® ou compatible équipé d'un lecteur CD-ROM
Processeur	Intel®Core™ 2 Duo, 1,8 GHz ou supérieur
Système d'exploitation	Windows 2000 / Windows XP / Windows Vista
Interface	USB 2.0
Mémoire	1 Go ou supérieur
Disque dur	5 Go d'espace libre au minimum.

Remarque

• Les specifications ci-dessus peuvent ne pas satisfaire les conditions requises pour tous les systèmes d'exploitation.
• La vitesse de numérisation varie selon l'environnement d'exploitation de l'ordinateur hôte ou de l'application que vous utilisez.
• En raison de la moindre vitesse de l'interface USB 1.1, il est recommendé d'utiliser une interface USB 2.0.
• Si vous utilisez un concentrateur multiport USB, il n'est pas garantie que le scanner fonctionne.

Exigences de la FCC (Federal Communications Commission) (Pour les États-Unis uniquement)

Remarque

Cet équipement a ete soumis à des essais et s'est révélé conforme aux tolérances d'un dispositif numérique de classe A, conformément à la section 15 des règes de la FCC. Ces tolérances sont destinées à assurer un niveau de protection adéquat contre les interférences génantes dans un milieu commercial. Cet apparéil produit, utilise et peut émettre de l'énergie sous forme de radiofréquences et, s'il n'est pas installé ou utilisé conformément aux instructions, peut provoquer des interférences susceptibles de perturber les télécommunications radio. L'utilisation de cet équipement dans une zone résidentielle peut provoquer des interférences génantes, dans quel cas l'utiliseur devra y remédier à ses propres frais.

Avertissement de la FCC : Pour garantir en permanence la conformité à la règlementation de la FCC, l'utilisateur doit utiliser uniquement des câbles d'interface blindés et le cordon d'alimentation fourni. En outre, toute alétration ou modification de cet équipement annule le droit de l'utilisateur à utiliser ce dispositif.

Pour les utilisateurs de la République fédérale d'Allemagne (Allemagne uniquement)

Informations reglementaires sur le bruit des appareils - Ordonnance 3.GPSGV : conformément à la norme EN ISO 7779, le niveau maximal de pression acoustique est inférieur ou égal à 70 dB(A).

Table des matières

Avant de démarrer 8

Pourvoiresecurite 8
Informations de sécurité (Royaume-Uni uniquement) 11
Précautions 12

Emplacement des commandes 15

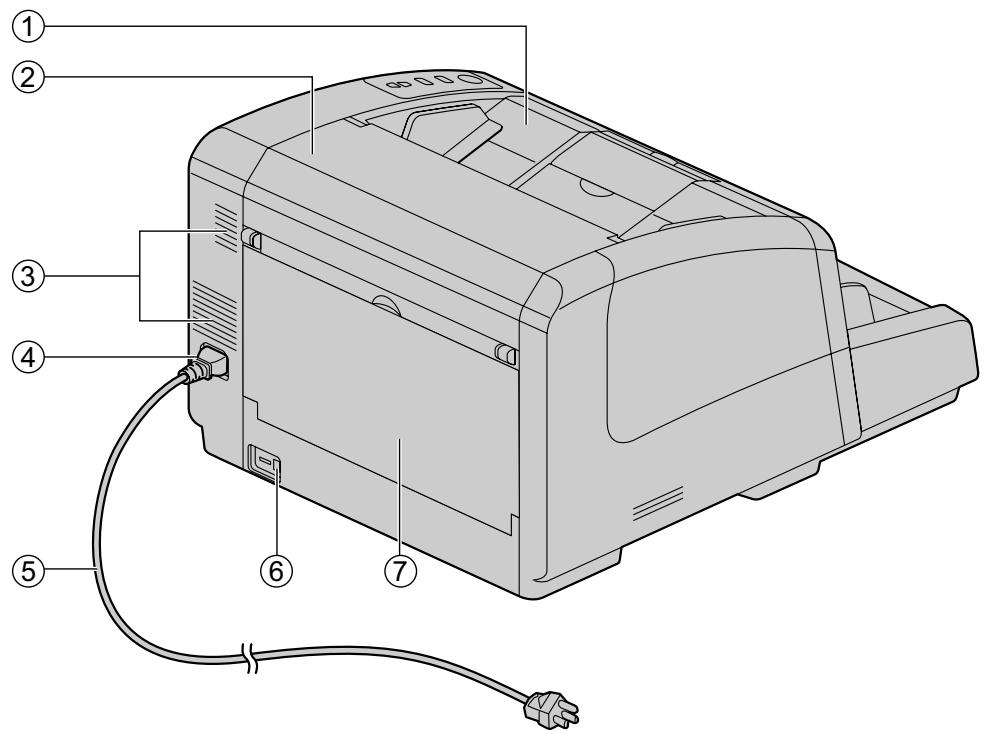

Unité principalé 15

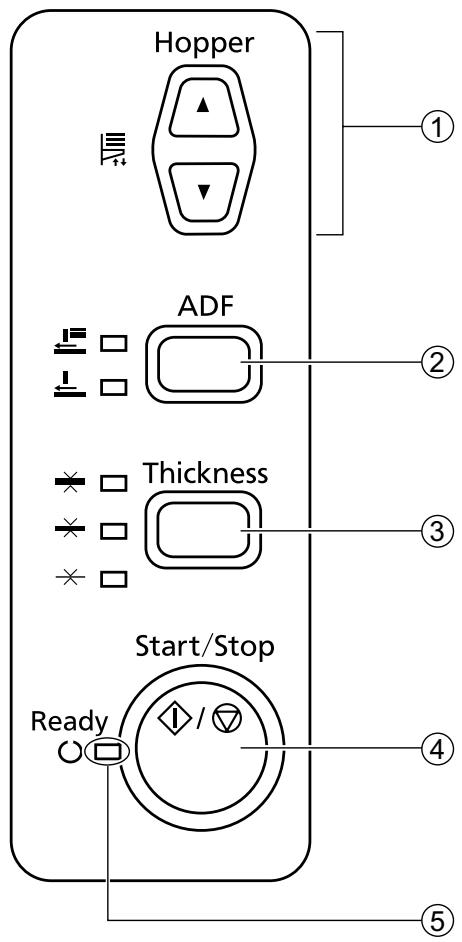

Panneau de configuration et témoins d' état 17
Panneau de configuration 17
A propos des témoins d'étéat 19

Opération 20

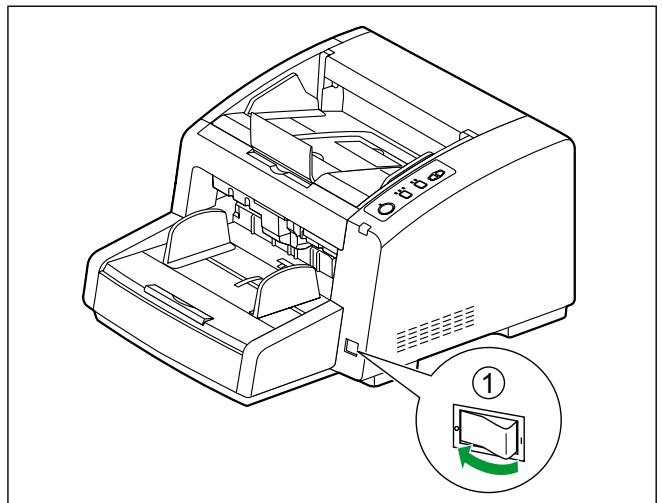

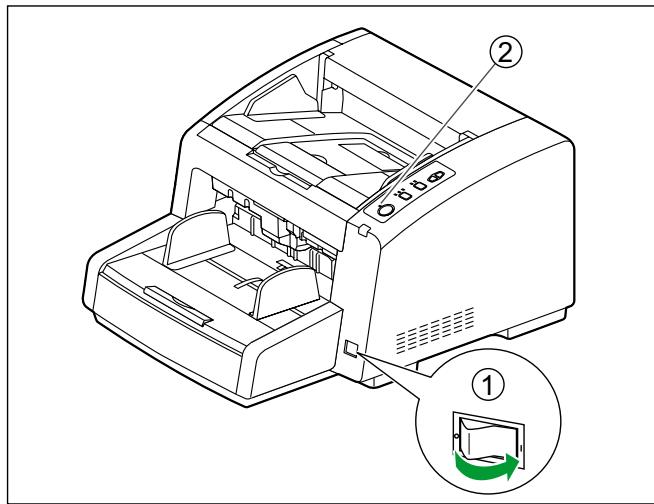

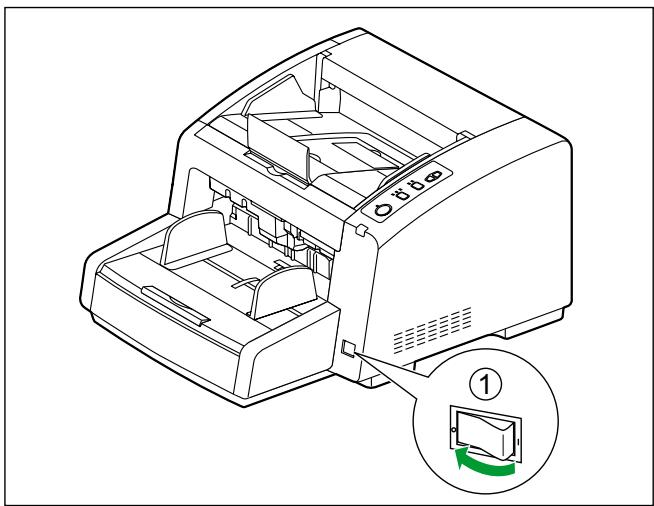

Mise sous tension du scanner 20
Preparation des documents 21
Documents acceptables 21
Documents non acceptables 23

Réglages de l'alimentation papier 24
Modification de la position du bac d'alimentation 24
Modification du mode d'épaisseur du papier 25
Selection du chemin du papier pour les documents numérisés 26

Numérisation de documents 27

Numérisation de documents aux pages de format identique 28
Numérisation de documents aux pages de format différent 34

Utilisation des fiches de contrôle 41

A propos de l'impression des fiches de contrôle 42

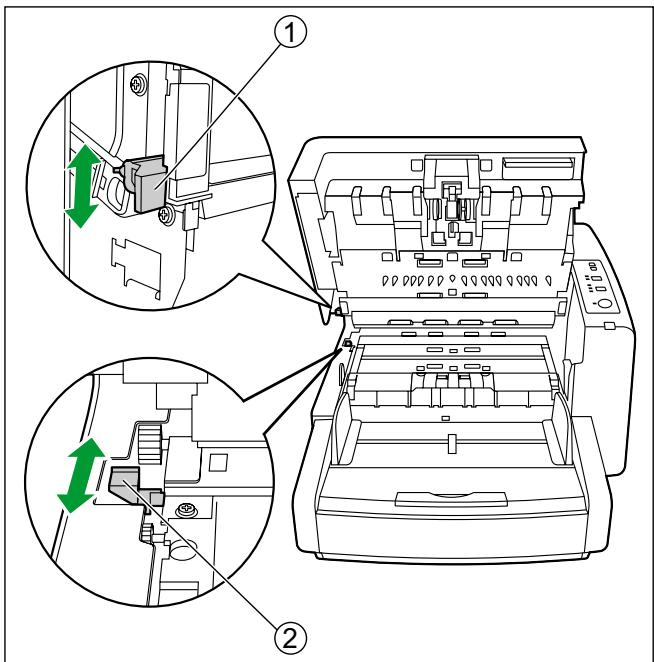

Modification de la couleur d'arrière-plan 44
Changement de la plaque de reference 44

Entretien et maintenance 47

Dégager les bourrages papier 47
Nettoyage du scanner 49
Extérieur du scannerer 49
Intérieur du scannerer 51

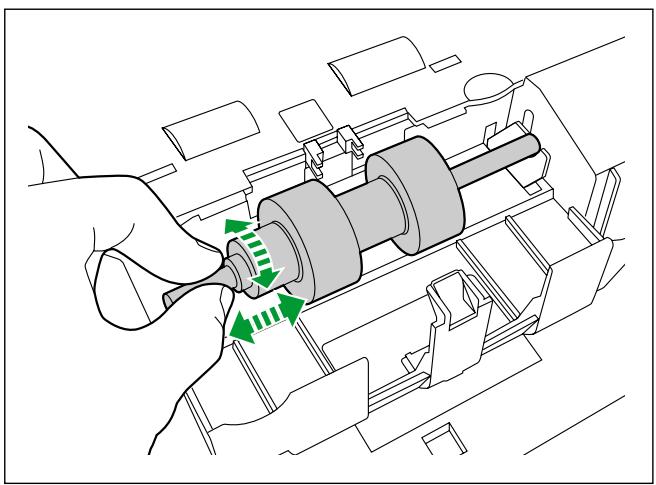

Nettoyage des rouleaux 53

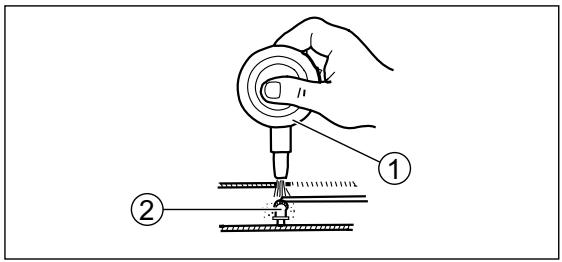

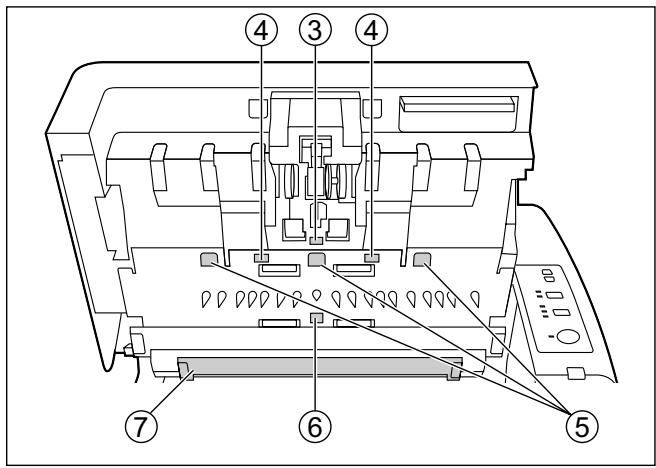

Nettoyage des capteurs et des couvercles du capteur d'image 58

Pièces de rechange et unités en option 62

Pièces de rechange et unités en option 62
Remplacement des pieces 63
Remplacement des rouleaux d'alimentation de papier et des rouleaux de séparation 63

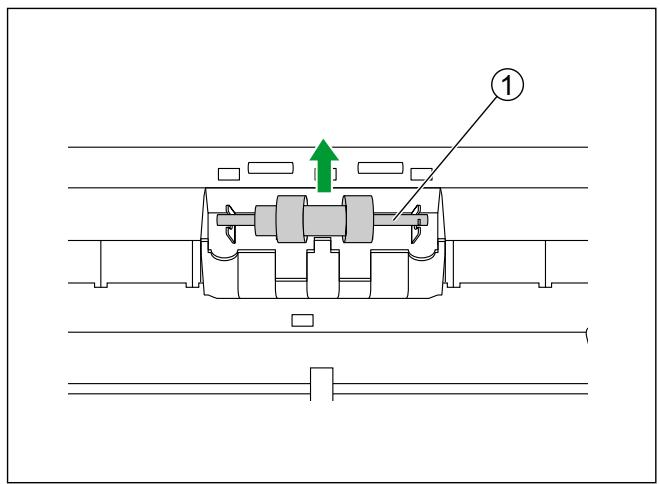

Remplacement du rouleau de freinage 67

Installation d'unités en option 72

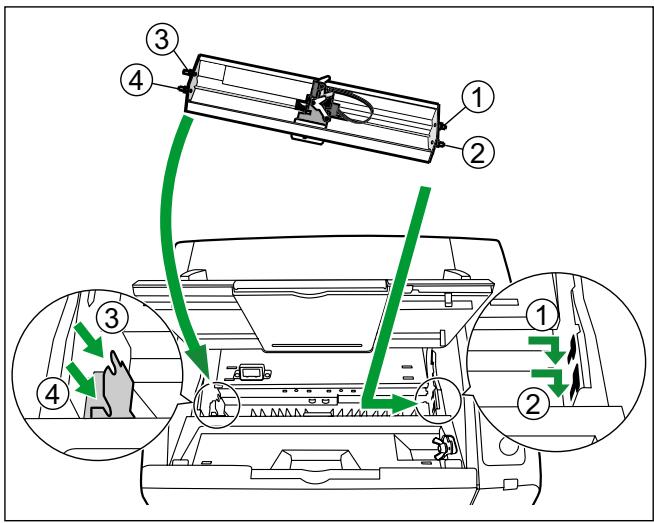

Installation de la pré-imprimeuse 72
Installation de la cartouche d'encre 77
Extraction de la cartouche d'encre 79
Impression 80

Appendice 82

Dépannage 82
Ajustement de I'ombrage 85
Instructions de remballage 86
Spcifications 88

Index 90

Pour votre sécurité

Afin d'éviter des blessures graves ou un accident mortel, veuillez dire attentivement cette section pour garantir une utilisation correcte de l'appareil en toute sécurité.

• Cette section déscrit les symboles graphiques utilisés dans leprésent manuel.

AVERTISSEMENT

Indique un danger potentiel pouvant provoquer des blessures graves ou la mort.

MISE EN GARDE

Indique un danger pouvant provoquer des blessures legesres ou endommager l'appareil.

Ces symboles signaient aux opérateurs une manipulation spécifique qu'ils doivent effectuer avec précaution.

Ces symboles indiquent aux opérateurs une manipulation spécifique qu'ils ne doivent pas effectuer.

Ces symboles indiquent aux opérateurs une manipulation spécifique qui doit être observée pour que l'appareil fonctionne correctement.

Pour les utilisateurs

AVERTISSEMENT

Alimentation et connexion à la terre

La tension d'alimentation de cet apparéil est indiquée sur son étiquette d'identificaiton.

Ne raccordez l'appareil qu'a une prise secteur fournissant la tension correcte. Si vous utilisez un cordon d'alimentation dont le courant nominal n'est pas spécifique, l'appareil ou la fiche risque de dégager de la fumée ou devenir brûlant au toucher.

Lorsque vous utilisez ce produit, la prise de courant doit etre proche de l'appareil et facile d'accès.

Pour un fonctionnement en toute sécurité, le cordon d'alimentation fourni doit être inséré dans une prise secteur standard à trois bornes reliée à la terre par le biais d'un cablage normal.

Le fait que l'équipement fonctionne de manière satisfaisante n'implique pas que le point d'alimentation est relié à la terre et que l'installation ne présente aucun risque. Pour votre sécurité, si vous avez des doutes sur la mise à la terre effective d'un point d'alimentation, consultez un électricien qualifié.

Si la fiche ne peut pas etre inseree dans la prise secteur, contactez un electricien agreé pour remplacer la prise secteur par une prise correctement reliée à la terre.

Ne dénaturez pas la mise à la terre (par exemple en utilisant une prise de conversion).

Branchez le cordon d'alimentation fermement dans une prise secteur. Il risque si non de prendre feu ou de provoquer un chic electrique.

Veillez à ne pas tirer, plier ou déchirer le cordon d'alimentation et la fiche, et à ne pas placer d'objects dessus.

Si vous endommagez le cordon d'alimentation ou la fiche, vous risquez de provoquer un incendie ou un choc électrique.

Ne tentez pas de réparer vous-même le cordon d'alimentation ou la fiche. Si le cordon d'alimentation ou la fiche sont endommages ou effilochés, faites appel à un représentant de service agréé pour les remplacer.

Veillez à ce qu'il n'y ait pas de poussière dans le connecteur de la fiche. Dans un environnement humide, un connecteur contaminé peut attirer une quantité de courant importante qui risque de chauffer et de prendre feu s'il est laissé sans surveillance pendant une période prolongée.

Ne touchez jamais la fiche lorsque vous
avez les mains mouillées.
Il existe un risque de chocoléctrique.

Cessez immédiatement toute opération si l'appareil dégage de la fumée, une chaleur excessive, une oedur anormale ou émet dessons inhabituels. Un incendie ou un choc électrique peut se produit dans ces conditions. Eteignez aussi tôl l'appareil, débranchez le cordon d'alimentation, et faites appel au service de réparation de votre revendeur.

Lorsque vous débranchez l'appareil, saississez la fiche et non pas le cordon. Tirer sur le cordon avec force peut l'endomma-ger et provoquer un incendie ou un chic électrique.

Mesures de précaution

Si des fragments de métal ou de l'eau pé-nètrent dans l'appareil, éteignez l'appareil et débranchez-le immédiatement. Faites appel au service de réparation de votre revendeur. Utiliser un appareil endommagé peut provoquer un incendie ou un choc électrique.

N'ouvrez pas les couvercles et ne tentez pas de réparer l'appareil vous-même. Faites appel au service de réparation de votre revendeur.

N'altérez pas l'appareil et ne modifiez aucun composant. Toute altration ou modification peut provoquer un incendie ou un choc électrique.

Ne touchez pas l'appareil ou la fiche en cas d'orage. Un choc électrique peut se produit.

Veillez à placer les rouleaux de séparation ou les rouleaux d'alimentation du papier hors de portée des enfants. Il existe un risque qu'ils ingérer les rouleaux. Si vous pensez que cela a pu se produit, contactez immédiatement un médecin.

Papier de nettoyage des rouleaux

Veillez à ne pas ingérer ou inhaler le fluide du papier de nettoyage des rouleaux qui contient de l'alcool isopropylique.

Le papier de nettoyage des rouleaux peut irriter les peaux sensibles. Utilisez des gants de protection.

N'utilise pas le papier de nettoyage des rouleaux à proximé d'un apparéil de chauffage ou d'une flamme rue.

MISE EN GARDE

Alimentation

L'appareil doit être utilisé exclusivement avec le cordon d'alimentation accompagnant l'appareil.

Si vous ne prévoyez pas d'utiliser l'appareil pendant une période prolongée, veillez à l'éteindre et à le débrancher. Si l'appareil est inutilisé et reste connecté à une source d'alimentation pendant une période prolongée, la détérioration de l'isoaction peut provoquer un choc électrique, une fuite de courant ou un incendie.

Installation et déplacement de l'appléil

Ne placez pas l'appareil sur une surface ou il serait instable.

Pour éviter tout risque d'incendie ou de chic électrique, n'exposez pas l'appareil à la pluie ou à une humidité quelconque.

Ne placez pas l'appareil dans un environ-. nement chaud et humide, ou poussiereux. Une exposition prolongee a ces condi- tions defavorables risque de provoquer un incendie ou un chic electrique.

Ne bloquez pas les orifices de ventilation. La chaleur risque sinon de s'accumuler et de provoquer un incendie.

Lorsque you déplacez l'appareil, veillez à débrancher le cordon d'alimentation de la prise secteur. Si vous déplacez l'appareil sans débrancher le cordon d'alimentation, vous risquez d'endommager le cordon et de provoquer un incendie ou un choc électrique.

Veillez à ce que le bac d'alimentation ne dépasse pas de la table.

Lorsque you transportez l'appareil, n'utilisez pas le bac d'alimentation comme poignée.

Déplacez l'appareil à deux personnes en le tenant par ses deux poignées latérales. Vous risquez de vous blesser et d'endommager l'appareil en cas de chute de l'appareil.

Mesures de précaution

Si l'appareil chute ou est endommagé, éteignez-le et débranchez le cordon d'alimentation. Vous risquez sinon de provoquer un incendie ou un chocoléctrique.

Ne placez aucun liquide ou objet lourd sur l'appareil.

Vous risquez de provoquer des dégats importants si vous renversez du liquide par accident dans l'appareil. Si cela se produit, éteignez l'appareil, débranchez le cordon d'alimentation, et faites appel au service de réparation de votre revendeur.

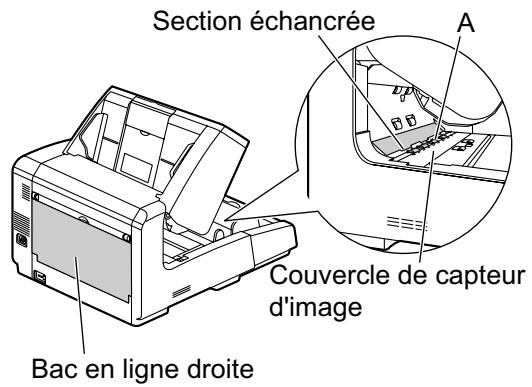

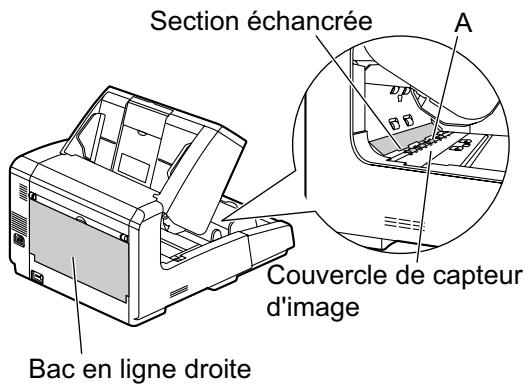

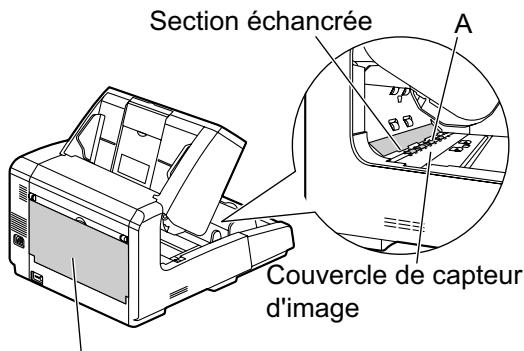

Ne touchez pas les couvercles du capteur d'image ou leurs zones adjacentes immédiatement après une numérisation en continu.

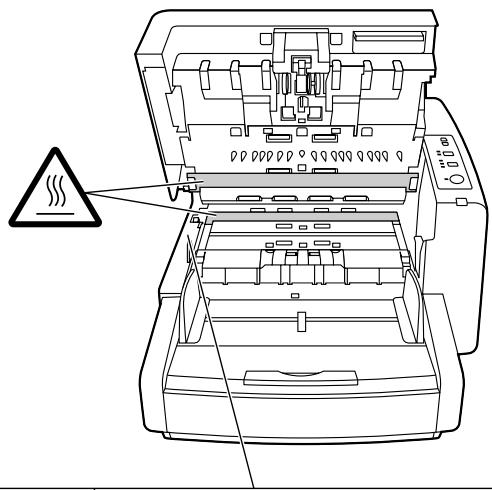

Cette zone est très chaude et peut provoquer des brûlures.

Lorsque vous nettoyez les rouleaux (A) et le couvercle du capteur d'image de la section inférieure, voirlez à fermer le bac en ligne droite.

Bac en ligne droite

Si le bac en ligne droite est ouvert, toucher la section éché crée peut provoquer des blessures.

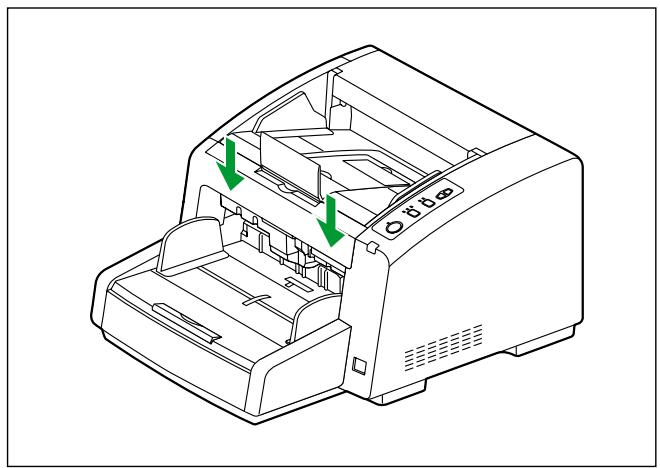

Veillez à ne pas coincer vos doigts lorsque vous fermez le capot avant. Vous risque de vous blesser.

(Pour KV-S4065CL et KV-S4065CW seulement) LUMIERE DE LA DEL NE PAS REGARDER DIRECTEMENT AU TRA VERS D'UN INSTRUMENT OPTIQUE. PRODUIT DEL DE CLASSE 1M

Propriétés de la DEL

Rayonnement de la DEL : 12 mW max.

Longueur Rouge 630 nm typ.

d'onde :

Vert 534 nm typ.

Bleu 460 nm typ.

Durée d'émission : continue

Standard: IEC 60825-1:1993 +A1:1997 +A2:2001

Informations de sécurité (Royaume-Uni uniquement)

Pour des raisons de sécurité et de commodité, cet apparéil est muni d'une fiche secteur tripolaire.
Cette fiche est elle-même équipée d'un fusible de 5 ampères. Avant de replacer le fusible, assurez-vous que le fusible de remplacement est de 5 ampères et qu'il est conforme à la norme BS1362 délivrée par l'ASTA ou le BSI. Vérifiez que le fusibleporte la marque de l'ASTA ou du BSI. Si la fiche contient une enveloppe amovible de protection du fusible, vous nevez vous assurer qu'elle soit remise en place lors de l'installation du nouveau fusible. Si vous perdez cette enveloppe, la fiche ne doit pas être utilisée avant la mise en place d'une autre enveloppe. Vous pouvez vous procurar une enveloppe de remplacement auprès de votre détaillant Panasonic.

SI LA FICHE TRIPOLAIRE N'EST PAS COMPATIBLE
AVEC LA PRISE DE COURANT DE VOTRE BUREAU, RETIREZ LE FUSIBLE PUIS COUPEZ LA FICHE ET METTEZ-LA AU REBUT EN PRENANT LES PRECAUTIONS NÉCESSAIRES.
IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE
GRAVE SI LA FICHE COUPEE EST INSÉRÉE DANS UNE PRISE 13 AMPÈRES.

Si une nouvelle fiche doit être mise en place, veuillez tenir compte des codes de connexion ci-dessous. En cas de doute, demandez conseil à un électricien qualifié.

AVERTISSEMENT

CET APPAREIL DOIT ETRE MIS À LA TERRE.

IMPORTANT

Les câbles du cordon principal sont colorés en fonction des codes suivants :

Vert et jaune

: terre

Bleu

:neutre

Marron

: sous tension

Si les couleurs des câbles du cordon d'alimentation de cet appeareil ne correspondent pas aux marquages colorés identifiant les bornes de votre fiche, précédez comme suit.

Le fil de couleur VERTE et JAUNE doit être connecté à la borne portant la lecture E ou le symbole Terre 12 , ou de couleur VERTE ou VERTE ET JAUNE.

Le fil de couleur BLEUE doit être connecté à la borne portant la dette N ou de couleur NOIRE.

Le fil de couleur MARRON doit être connecté à la borne portant la lecture L ou de couleur ROUGE.

Remplacement du fusible :

Ouvrez le compartment du fusible à l'aide d'un tournevis puis remettez en place le fusible et son enveloppe.

OU

Précautions

Installation

• Ne placez pas l'appareil sous la luzière directe du soleil, dans un courant d'air froid, ou à proximé d'appareils de chauffage.
• Ne placez pas l'appareil à proximé d'appareils générant des interférences électroniques ou magnétiques.
• Protégez l'appareil contre l'électricité statique.
• N'exposez pas l'appareil à des changements de température brutaux. Vous risquez de provoquer de la condensation.

CD-ROM

• N'écrivez pas sur le recto et/ou le verso du CD-ROM et n'apposez pas de papier dessus.
• Ne touche pas la face de données sur le CD-ROM. Lorsque vous manipuez le CD-ROM, voirlez à ne pas laisser d'empreintes ou ne pas endommager le CD-ROM d'une quelconque manière.
• Ne laissez pas le CD-ROM dans un endroit où il est exposé à la lumière directe du soleil ou à proximité d'un apparéil de chauffage pendant une période prolongée.
• Manipulez le CD-ROM avec précaution et évitez de le plier.

Papier de nettoyage des rouleaux

• Conservez le papier de nettoyage des rouleaux hors de portée des enfants.
• Ne stockez pas le papier de nettoyage des rouleaux dans un emplacement exposé à la lumière directe du soleil ou dans une piece dont la température excède 40^ .
• N'utilisez que le papier de nettoyage des rouleaux pour nettoyer les rouleaux et les couvercles du capteur d'image.

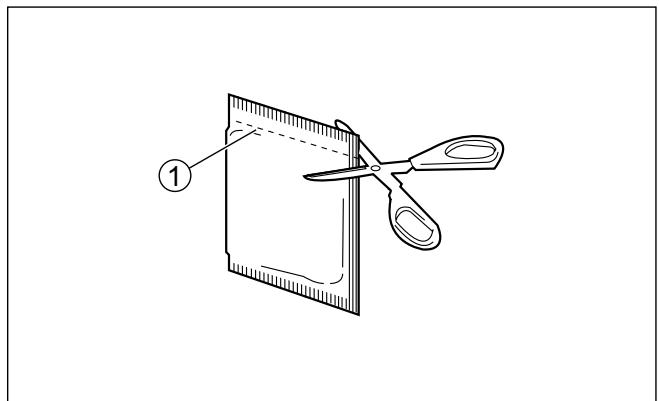

  Pour plus de détails sur le papier de nettoyage des rouleaux, reportez-vous à la feuille de données sur la sécurité du matériel. Pour obtenir la feuille de données sur la sécurité du matériel, adressez-vous à votre représentant Panasonic.

TENIR À DISTANCE DES FLAMMES.

Autres

Veillez à-retirer les trombones et les agrafes d'un document avant de le numériser. Si vous ne le faites pas, vous pouvez endommager l'appareil, le document, ou bien les deux.
- N'utilisez pas de diluant, benzène ou autre détergent contenant des substances abrasives ou tensioactives pour nettoyer l'extérieur du scanner.
- Branchez le cordon d'alimentation dans une prise dont vous pouvez facilement le débrancher.

Copies illégales

Il est illégal de reproductive certains documents.

La reproduction de certains documents peut être illégale dans certaines juridictions.

Tout contrevenant s'expose à des amendes et/ ou des peines d'emprisonnement. La liste ci-dessous présente des exemples de documents dont la reproduction peut être illégale.

Monnaies
Billets de banque et chèques
- Obligations bancaires et d'Etat, valeurs mobilières
- Passeports, permis de conduire et autres permis, documents officiens ou privés, cartes d'identité et autres
- Matériel protégé par des droits d'auteur ou marques de commerce sans l'autorisation de leur détenteur
- Timbres-poste et autres instruments négo-ciables

Cette liste n'est pas exhaustive et aucune responsabilité n'est assumée concernant son exhausibilité ou son exactitude.

En cas de doute, contactez votre conseiller juridique.

Avis

Il est recommandé de placer l'appareil dans un endroit surveillé de manière à prévenir la reproduction illicite de documents.

Avis de sécurité

La gestion des documents et des données numériées relève de la responsabilité de l'utiliste. Vous nevez porter une attention particulière aux points suivants.

• Vérifiez que les documents importants comportent le même nombre de pages avant et après la numérisation et voirlez à ne laisser aucune page dans le scanner.
• Sauvegardez régulierement vos données importantes.
• Lorsque votre ordinateur ou votre disque dur est confié à autrei pour maintenance ou bien mis au rebut, effacez toute donnée d'image stockée.

Étiquettes de mise en garde

CAUTION

① Guides coulissants du bac de sortie
② Butée auxiliaire de sortie
③ Bac de sortie
Sous-bac d'extension
⑤ Repère de sortie
⑥ Guides de document
⑦ Bac d'alimentation
⑧ Rallongedubacd'alimentation
(9) Panneau de configuration

Pour plus de détails, reportez-vous à "Panneau de configuration" (page 17).

10 Témoin d'erreur
S'allume en cas d'erreur. Pour plus de détails, reportez-vous à "A propos des tiemoins d'été" (page 19).
1 Capot avant
12 Loquet de déverrouillage du capot avant
③ Interrupteur d'alimentation

Arrière

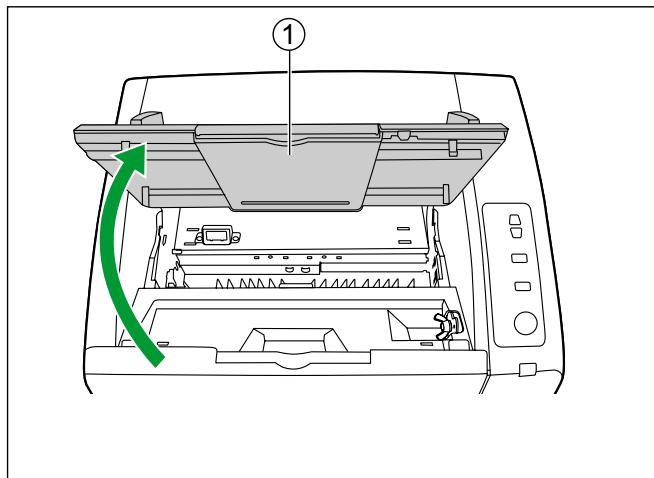

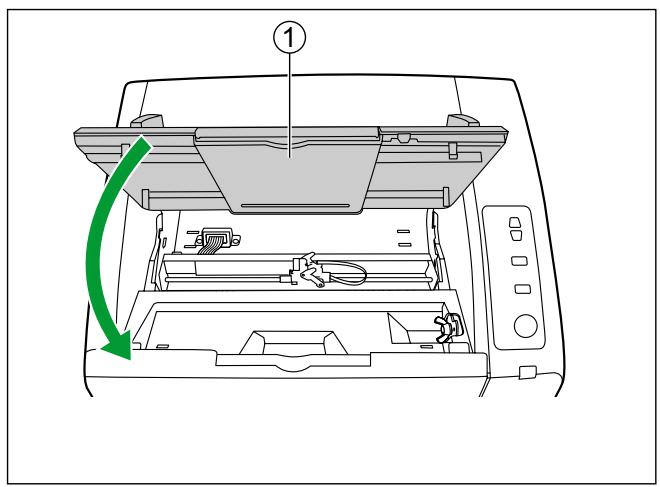

① Capot du dispositif de pré-impression (bac de sortie)
Voues ouvre ce capot lors de l'installation d'une pré-imprimeuse (vendue séparément) ou d'une cartouche d'encre. Pour plus de détails sur l'installation d'une imprimeuse, reportez-vous à "Imprimeuse de prénumérisation" (page 72).
(2) Capot du dispositif de post-impression
Vou vrez ce capot lors de l'installation d'une pre-imprimeuse (vendue séparément) ou d'une cartouche d'encre. Pour plus de détails sur l'installation d'une imprimeuse, reportez-vous à "Imprimeuse de postnumérisation" (page 74).
③ Sortie d'air du ventilateur
④ Entrée secteur
(5) Cordon d'alimentation

La forme des fiches peut varier selon le pays ou la région.

⑥ Connecteur USB

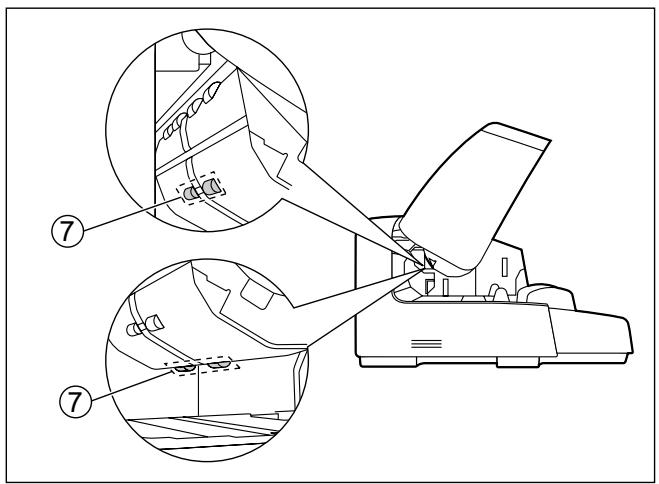

(7) Bac en ligne droite

Ouvrir et fermer le bac en ligne droite vous permet de modifier la direction de sortie. Pour plus de détails sur la direction de sortie, reportez-vous à " Sélection du chemin du papier pour les documents numérisés" (page 26).

Panneau de configuration et témoons d'etat

Panneau de configuration

① Touche du bac d'alimentation (Hopper)

Ajusté la position du bac d'alimentation. Voir "Modification de la position du bac d'alimentation" (page 24).

② Touche de sélection ADF (ADF)

Règle la méthode d'alimentation sur l'alimentation automatique [ ] ou l'alimentation manuelle

[」]

③ Touche d'épaissur de papier (Thickness)

Modifie le mode d'épaissur du papier en fonction du type de document. Voir "Modification du mode d'épaissur du papier" (page 25).

④ Touche Start/Stop (Start/Stop)

• Si vous reglez [Touche Attente] pour "Mode d'alimentation manuelle" dans votre logiciel d'application, vous pouvez démarrer la numérisation en appuyant sur cette touche.
• Pendant la numérisation, appuyer sur cette touche arrêté la numérisation.

⑤ Témoin Pré (Ready)

Indique l'etat du scanner. Pour plus de détails, reportez-vous à "A propos des tiemoins d'etat" (page 19).

Pour des détails sur le "Mode d'alimentation manuelle", reportez-vous au Manuel de référence RTIV ou au Manuel de référence PIE.

A propos des témoins d'etat

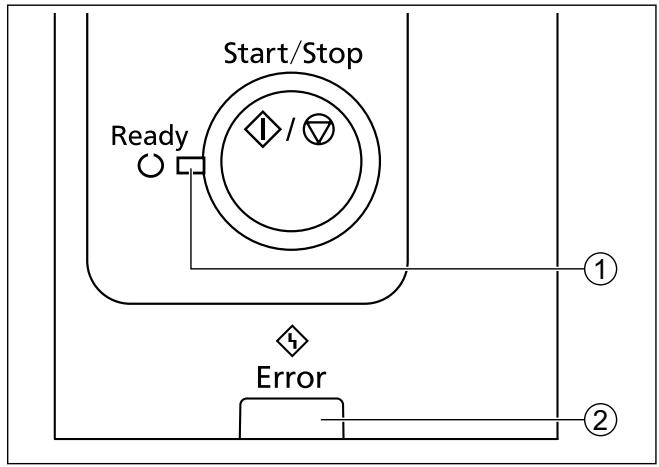

L'etat du scanner est indiqué par le témoin Prêt (①) et le témoin d'erreur (②), comme montré dans le tableau ci-dessous:

① Témoin Prêt (⊙) (vert)	② Témoin d'erreur (◇) (rouge)	Etat
Activé	Désactivé	Prêt
Activé	Clignotant (Lent, Activé long)*1	Mise en garde*4
Désactivé	Activé	Erreur*4
Clignotant (Lent, Activé long)*1	Désactivé	Veille
Clignotant (Lent, Activé court)*2	Désactivé	En attente*5
Clignotant (Rapide)*3	Désactivé	Mise en route

^+1 Activé pendant 2 secondes et désactivé pendant 2 secondes.
2 Activé pendant 1 seconde et désactivé pendant 3 secondes.
3 Activé pendant 0,5 secondes et désactivé pendant 0,5 secondes.

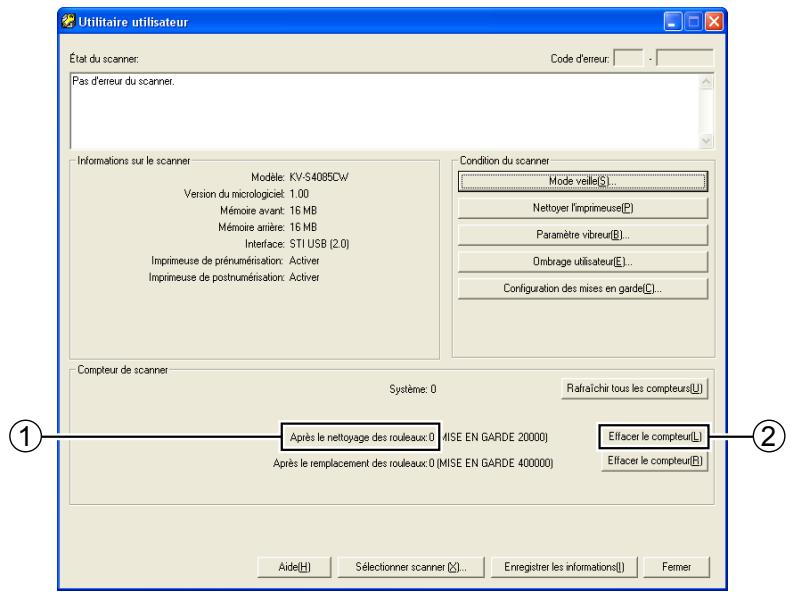

4 Verifiez l'etat du scanner à l'aide de l'Utilitaire utilisateur. Pour des détails sur l'Utilitaire utilisateur, referez-vous au Manuel de réference Utilitaire utilisateur.
*5 Le scanner se met en mode En attente, afin d'économiser de l'énergie, si aucune opération n'est effectuee pendant 30 minutes. Pour utiliser à nouveau le scanner, redémarrez-le en appuyant sur un des boutons pendant plus de 1 seconde. Le délambda de mise en mode En attente du scanner peut être configuré dans l'Utilitaire utilisateur. (Les paramètres par défaut variant selon le pays/la région.)

Mise sous tension du scanner

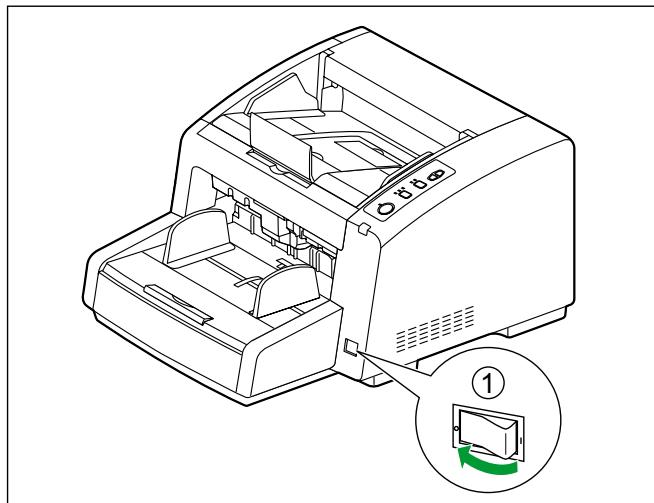

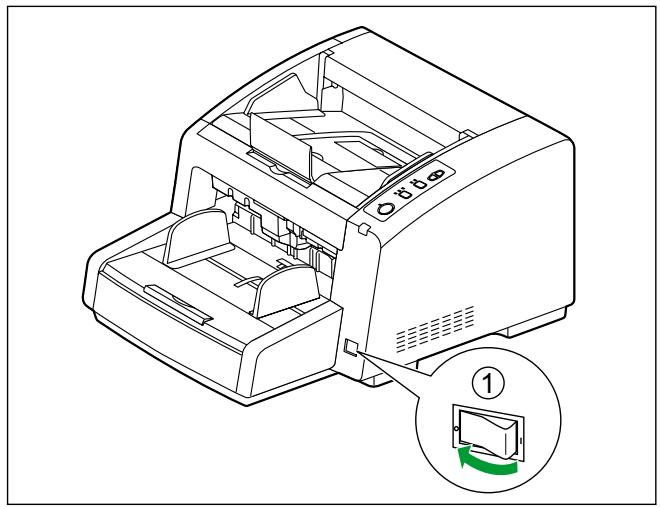

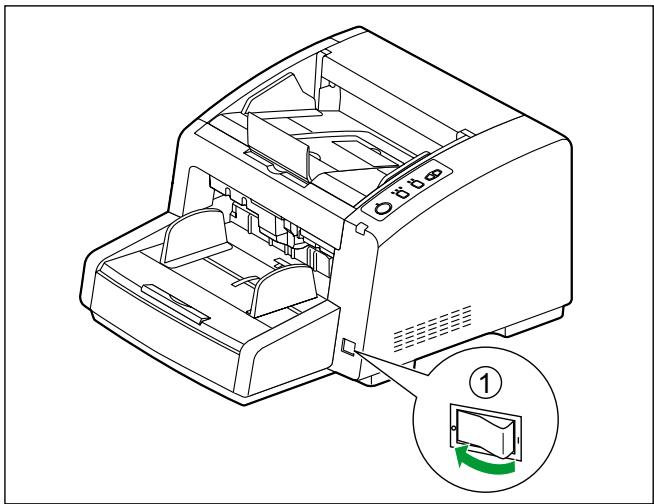

1. Réglez l'interrupteur d'alimentation (①) du scanner sur " | " (Allumé).

• Le témoin Prêt (②) s'allume en vert.

Préparation des documents

Documents acceptables

Ce scanner accepte les documents suivants.

Taille de document

* Pour le chargement manuel de papier ou le mode papier écais : 100 mm

Epaisseur du papier et nombre de feuilles pouvant etre charges

Epaisseur du papier :

Fin 20-50 g/m²

Normal 50 - 157g / m^2

Epais 157-209 g/m²

Nombre maximum de feuilles pouvant être chargées dans le bac d'alimentation

Épaisseeur de la page (g/m2)	20	40	50	64	75	80	90	104	157	209
Nombre max. de feuilles	500	350	320	300	250	240	210	180	120	100

Le nombre de feuilles indiqué ci-dessus correspond au nombre recommendé lorsque la hauteur du bac d'alimentation est réglée sur "Bas" et que vous utilisez du papier neuf. Pour des détails sur la hauteur du bac d'alimentation, voir "Modification de la position du bac d'alimentation" (page 24).
Le nombre de feuilles dépend de la qualité du papier. En cas de problème de chargement de papier, réduisez le nombre de feuilles de document chargesés dans le bac d'alimentation.

Types de document

• Papier ordinaire
  Papier bond
  Journal

• Papier autocopiant sans carbone

• Papier recyclé

• Papier OCR
• Chéques de banque
• Papier calque

Les documents doivent également satisfaire aux critères suivants

Roulage	Inférieur à 10 mm Sens d'alimentation
Pliage	Inférieur à 10 mm Sens d'alimentation

Pour les documents aux formats et épaisseurs de page mixtes

Epaisseur du document	Le ratio d'épaisseur de page entre les pages les plus fines et les plus épaisses doit être inférieur à 1,5.
Taille de document	Le ratio de largeur et de hauteur entre la page la plus grande et la plus petite doit être inférieur à 1,5. Exemple: si la page la plus petite est de format A4, la page la plus grande peut être de format A3 au maximum, et si la page la plus petite est de format A6, la plus grande peut être de format A5.

Documents non acceptables

Il est possible que les types suivants de documents ne soient pas numériés correctement :

• Documents déchirés ou effilochés
• Documents enroules, froissés ou pliers
• Papier carbone
• Documents écais ou irréguliers tels que les enveloppes, les documents collés, etc.
• Papier perforé ou troué
• Papier couché

Ne numérisez pas les types de papier suivants :

Papier thermique
Photographies
- Feuilles OHP, autres films plastiques, tissus ou feuilles de métal
- Papier représentant des irrégularités (par exemple trombones, agrafes, colle ou glu)
- Document avec encre humide ou encre pour sceaux à base de cinabre
- Papier non rectangulaire ou de forme irrégulière

Remarques sur la numérisation de documents

• Selon le type de papier, les résultats de la numérisation peuvent être de qualité médiocre lorsque vous numérique des documents non acceptables, ou même des documents qui devraient être acceptables. En cas de bourrage ou de chevauchement de papier, tentez de numériser à nouveau après avoir effectué les opérations suivantes :

• Nettoyez les rouleaux et les capteurs.
  Réduisez le nombre de feuilles de papier chargées dans le bac d'alimentation.

• Changez l'orientation des documents placés en orientation portrait en orientation paysage, ou vice versa.
• Numérisez les documents en utilisant l'alimentation manuelle.

Si vous utilisez la fonction de détction de document agrafé, aplatissez complètement le document pour éviter que son extrémité arrêtne soit recourbée ou froissée, puis procédez à la numérisation.

Réglages de l'alimentation papier

Avis

Avant de numériser un document, réglez la position du bac d'alimentation, le mode d'épaissur du papier et la direction de sortie.

Modification de la position du bac d'alimentation

Au début de la numérisation, la hauteur du bac d'alimentation est ajustée en fonction de la quantité de papier de manière à ce que le bac d'alimentation soit au même niveau que le chargeur. La durée de numérisation sera réduite si vous reglez au préalable la position du bac d'alimentation.

Appuyez sur la touche du bac d'alimentation [▲] ou [▼] pour modifier la position du bac d'alimentation.

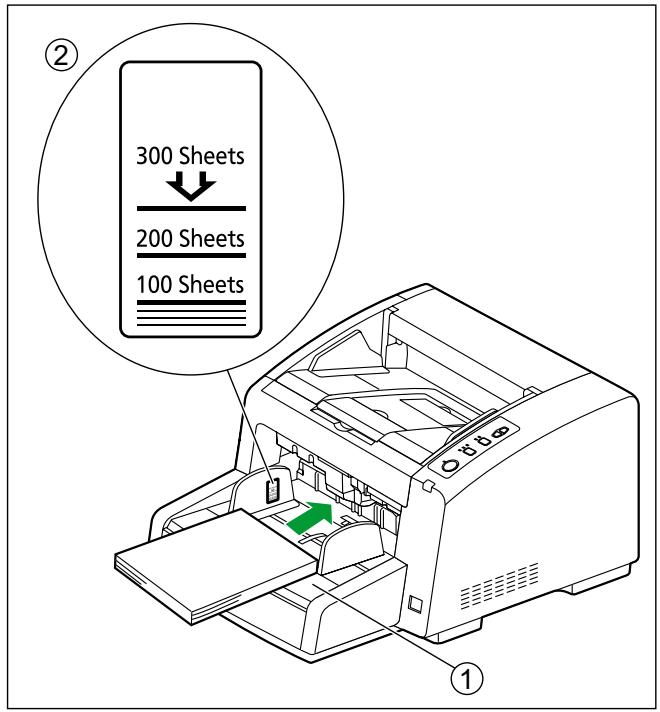

Vous pouvez déplacer le bac d'alimentation selon les trois niveaux de hauteur suivants :

Position du bac d'ali-mentation	Nombre de feuilles pouvant être chargeées
Fort	100 feuilles
Moyen	200 feuilles
Faible	300 feuilles

• Ces recommendations s'appliquent à du papier neuf de 64~g / m^2 .

Modification du mode d'épaisseur du papier

Pour éviter les chevauchements ou les bourrages de papier, vous pouvez régler le mode d'épaisseur du papier en fonction du type de document.

Appuyez sur la touche d'épaissur de papier pour selectionner le mode désiré.

Yououpouze sélectionner les modes suivants：

Epaisseur de pa-pier	Indicateur1	A utiliser lorsque
Fin20-50 g/m2	☐☐☐☐	Numérisation sur du papier fin ou à surface rugueuse, par exemple du papier NCR
Normal50-157 g/m2	☐☐☐☐	Numérisation de papier normal, par exemple du papier pour photocopie
Epais157-209 g/m2	☐☐☐☐	Numérisation sur du papier épais ou avec surface lisse, par exemple du papier cartonné
Automatique20-157 g/m2	☐☐☐☐	Numérisation de document combinant différentes épaisseurs de papierLa vitesse de numérisation peut diminuer légèrement.

indique qu'un témoin est allumé.

Sélection du chemin du papier pour les documents numérisés

La sortie des documents numérisés peut s'effectuer à l'avant ou à l'arrière du scanner.

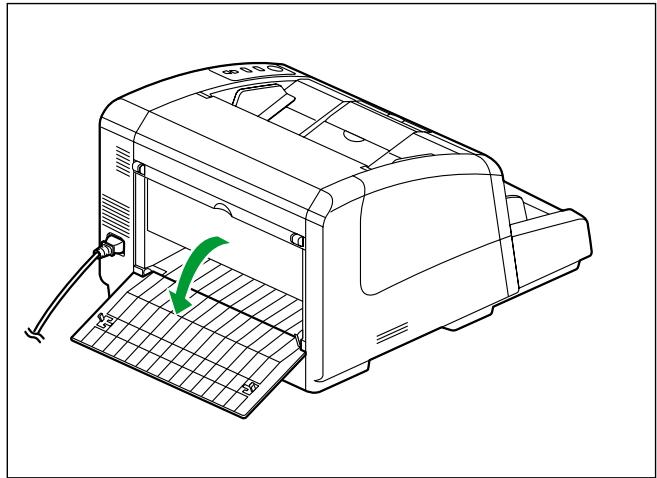

Le chemin du papier bascule automatiquement lorsque le bac en ligne droite est ouvert ou fermé.

Bac en ligne droite	Chemin du papier
Fermé	Côté avant (bac de sortie)
Ouvert	Côté arrêté (bac en ligne droite)

Remarque

Lorsque you numerisez des documents d'une epaisseeur de 0,2-0,6 mm, tels que des documents plies, reglez sur le chemin en ligne droite.
si vous utilisez le bac en ligne droite, assurez-vous que les documents longs disposent de suffisamment d'espace pour sortir.
Si les documents numérisés sont difficiles à retarder, placez le scanner en orientant l'avant (A) vers le côté droit comme indiqué sur l'illustration.

Numérisation de documents

Ce scanner peut numériser des documents dont les pages sont toutes de format identique et des documents dont les pages sont de format différent.

Avis

Veillez à retarder les trombones et les agrafes d'un document avant de le numériser. Si vous ne le faites pas, vous pouvez endommager l'appareil, le document, ou bien les deux.

• Les documents recourbés peuvent provoquer un bourrage papier ou endommager le document ; voirlez àmettre le document bien à plat avant de le numériser.
• Lorsque vous numérisiez des documents volumineux, vérifie que le nombre d/images numériées correspond au nombre de pages du document.
• Retirez les documents du bac de sortie une fois qu'ils ont ete numerisés.

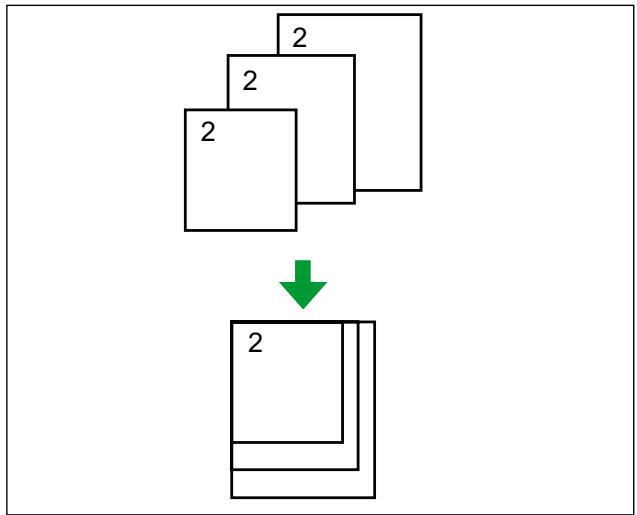

Numérisation de documents aux pages de format identique

1. Appuyez sur la touche de selection ADF sur le panneau de configuration pour sélectionner l'alimentation automatique [ ] ou l'alimentation manuelle [ ].

Avis

Lorsque you chargez un document manuellement, procedez feuille par feuille.
Lorsque you numérisez des documents volumineux ou reliés, chargez-les manuellement.

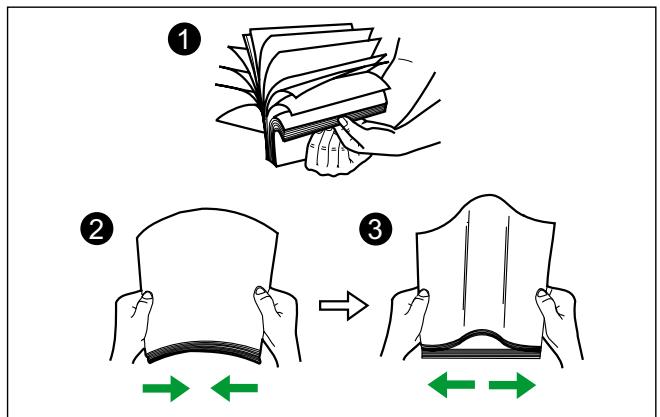

1. Ventilez les documents.

2. Les documents qui ont été agrafés ou empilés ensemble (dans un dossier de fichiers par exemple) doivent être séparés.

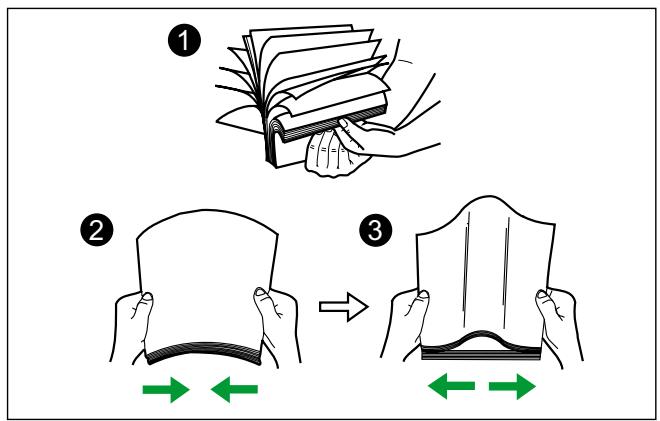

1 Ventilez la pile de documents pour séparer tous les bords.
Tenez les deux extrémités et pliez les documents comme indiqué sur l'illustration.
3 Pour aplatir les documents, tenez-les fermement et séparez-les comme indiqué sur l'illustration.

Répêtez cette procédure autant de fois que nécessaire.

1. Veillez à aligner soigneusement les documents.

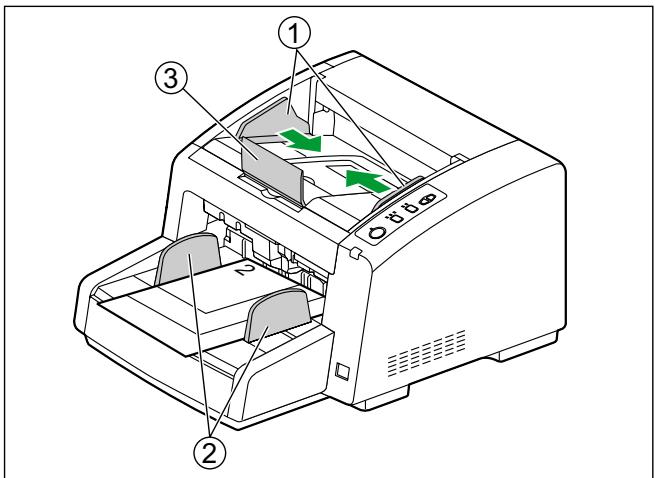

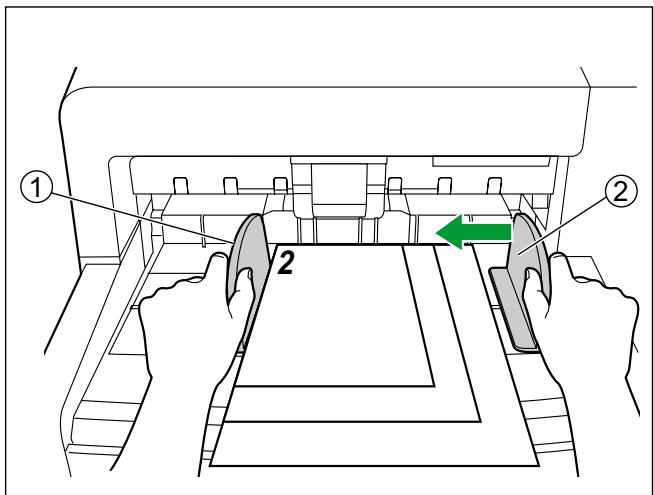

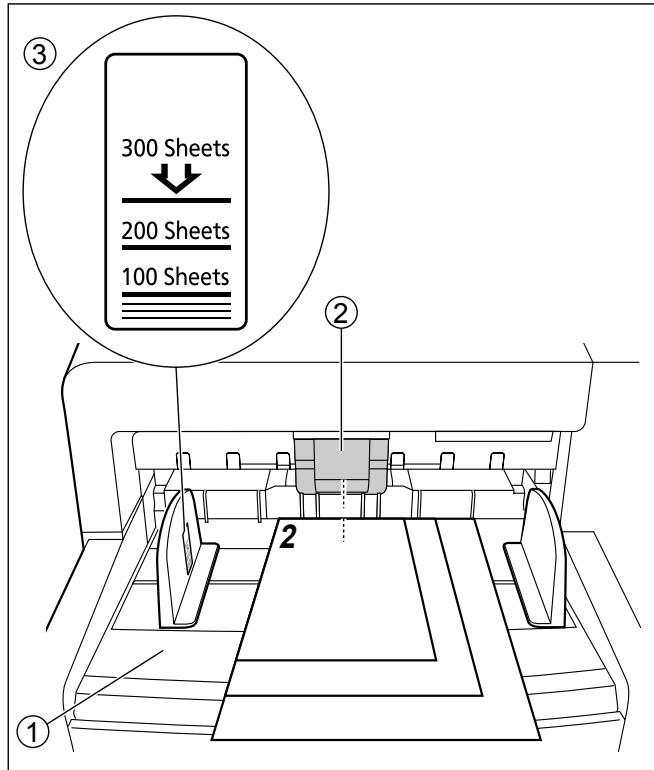

2. Ajustez les guides de document (①) en dépassant légèrement la taille des documents.

1. Placez les documents sur le bac d'alimentation (①) en orientant le côte à numériser vers le haut. Poussez ensuite les documents dans la direction de la flèche jusqu'à la butée.

Avis

• La hauteur des documents ne devrait pas dépasser le repère de limite (②) indiqué sur le guide de document. Vous risquez sinon de provoquer un bourrage papier ou un désignement.
• La largeur de numérisation est différente pour les modèles KV-S4065CL / KV-S4085CL et KV-S4065CW / KV-S4085CW.

KV-S4065CL / KV-S4085CL : 227 mm

KV-S4065CW / KV-S4085CW : 302 mm

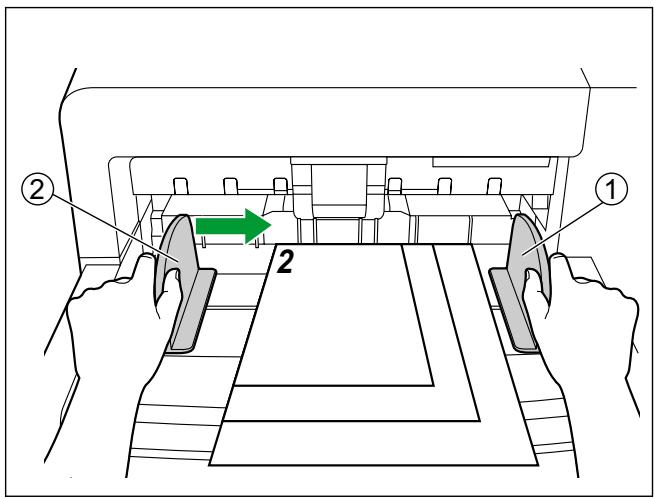

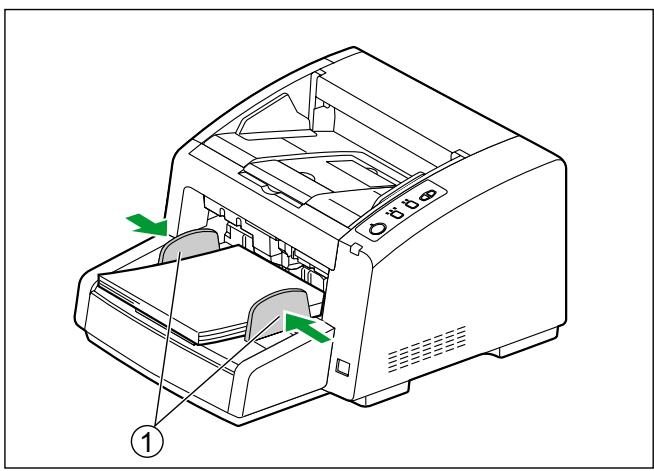

1. Faites glisser les guides de document (1) de manière à les ajuster à la largeur du document à numériser.

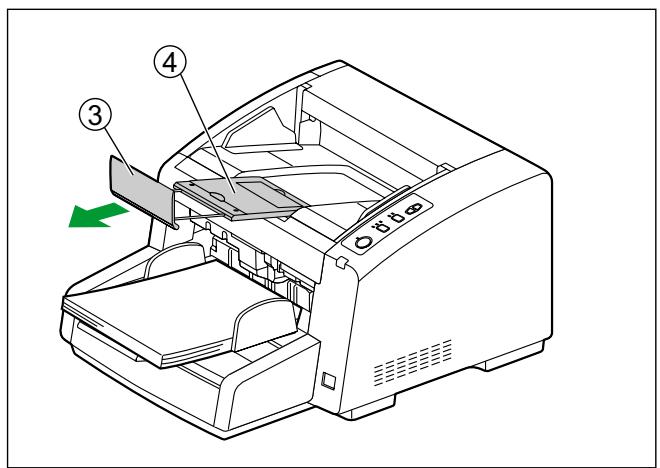

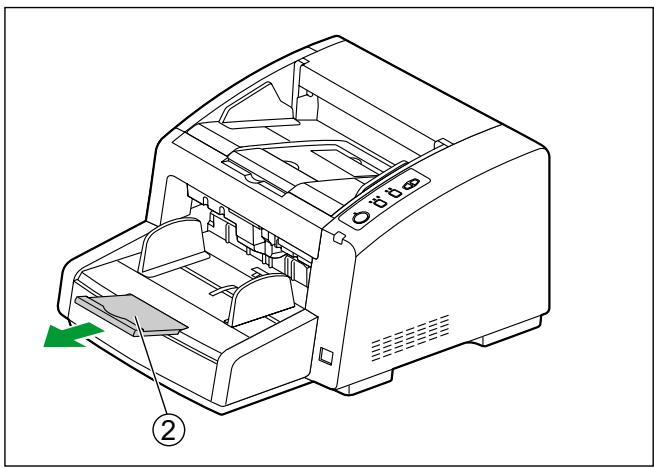

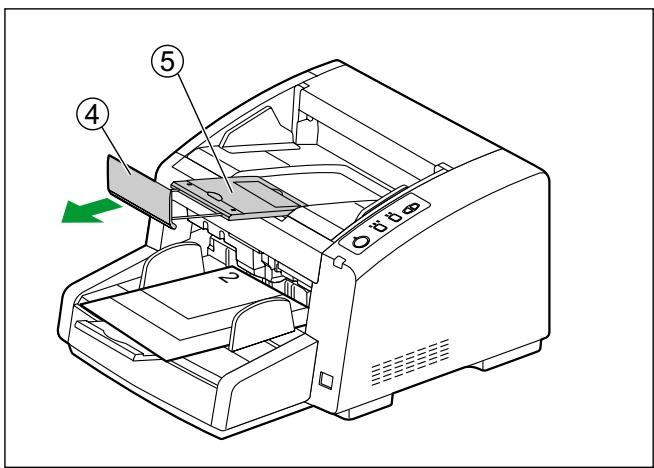

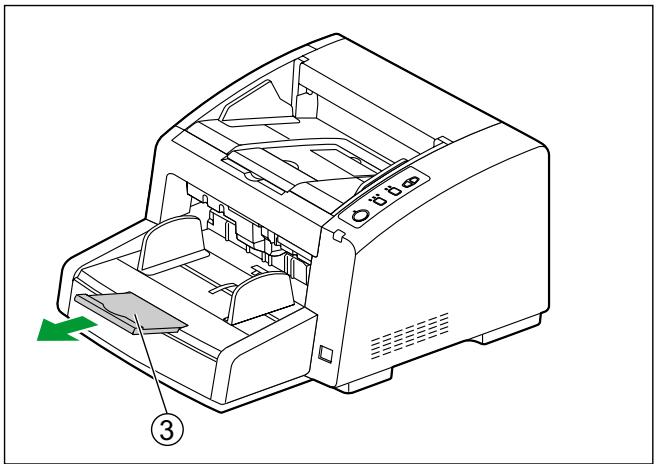

Numérisation de longues feuilles de papier

Tirez la rallonge du bac d'alimentation (②) pour la faire sortir du bac d'alimentation.

Remarque

• Une fois que vous avez placé le document sur le bac d'alimentation, si vous appuyez sur la Touche Start/Stop, le bac d'alimentation s'éleve jusqu'à une position où les pages peuvent immédiatement commencer à être chargées.

• Faites glisser les guides coulissants du bac de sortie (①) de manière à les ajuster à la largeur du document, et relevez le repère de sortie (②).

Remarque

• Si vous numérique des documents alors que le repère de sortie est abaisné (②), les documents risquent de se bloquer à la sortie.

Numérisation de longues feuilles de papier

Ajustez le repère de sortie (③) et le sous-bac d'extension (④) de manière à les ajuster au format du document.

Numérisation de feuilles de papier courtes

Lors de la numérisation de documents tels que celui montré dans l'illustration ci-dessous, levez entièrement la butée auxiliaire de sortie (⑤), et ajustez le sous-bac d'extension (⑥) en fonction de la taille du document.

Numérisation de documents fins

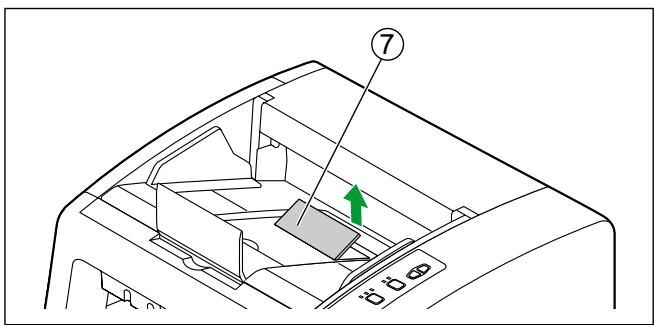

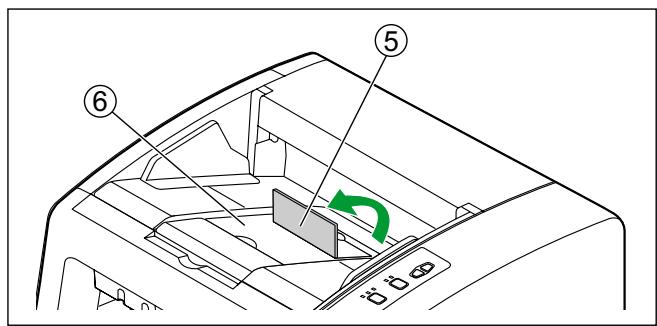

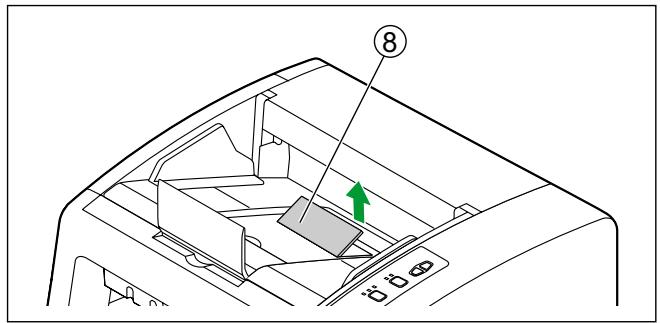

Relevez légèrement la butée auxiliaire de sortie (⑦).

• La sortie des documents s'effectue sans problème puisque cette sortie ne comporte qu'une petite marche.

1. Ouvrez votre application de numérisation et numérisez les documents.

Voues pouzeutilis les logiciels RTIV et QuickScan Pro Demo fournis avec le scanner pour numeriser les documents.

Numérisation de documents aux pages de format différent

Pour connaître les conditions de numérisation des documents représentant des pages de format différent, voir "Pour les documents aux formats et épaisseurs de page mixtes" (page 22).

Lorsque you numerisez des documents de format different, you devrez peut-etre reorganiser les feuilles numerisées pour une performance optimale.
1. Appuyez sur la touche de sélection ADF sur le panneau de configuration pour sélectionner l'alimentation automatique [F].

1. Ventilez les documents.

2. Les documents qui ont été agrafés ou empilés ensemble (dans un dossier de fichiers par exemple) doivent être séparés.
   1 Ventilez la pile de documents pour séparer tous les bords.
   Tenez les deux extrémités et pliez les documents comme indiqué sur l'illustration.
   3 Pour aplatir les documents, tenez-les fermement et séparez-les comme indiqué sur l'illustration.

Répétez cette procédure autant de fois que nécessaire.

Avis

• Ventilez les pages pour chaque format de page séparément.

• Alignez les pages du document le long d'un côté.

1. Ecartez complètement les guides de document (①).

1. Placez les documents sur le bac d'alimentation (①) en orientant le cote à numériser vers le haut.

2. Alignez la position du document de manière à ce que le centre de la plus petite feuille soit chargeé au niveau du centre des rouleaux d'alimentation de papier (②). Si le document n'est pas correctement aligné, les pages ne seront pas chargées correctement.

Avis

• La hauteur des documents ne devrait pas dépasser le repère de limite (③) indiqué sur le guide de document. Vous risquez sinon de provoquer un bourrage papier ou un désignement.
• Selon le type de papier utilisé, le document risque de ne pas être chargeé correctement. Dans ce cas, réduisez le nombre de feuilles du document.
• La largeur de numérisation est différente pour les modèles KV-S4065CL / KV-S4085CL et KV-S4065CW / KV-S4085CW.

KV-S4065CL / KV-S4085CL : 227 mm

KV-S4065CW / KV-S4085CW : 302 mm

1. Tout en maintainant en place le guide de document droit (①), faites glisser le guide de document gauche (②) jusqu'à l'endetroit où vous souhaitez placer le bord gauche du document.

1. Tout en maintainant en place le guide de document gauche (①), faites glisser le guide de document droit (②) de manière à l'ajuster à la largeur du document.

Numérisation de longues feuilles de papier

Tirez la rallonge du bac d'alimentation (③) pour la faire sortir du bac d'alimentation.

Remarque

• Une fois que vous avez placé le document sur le bac d'alimentation, si vous appuyez sur la Touche Start/Stop, le bac d'alimentation s'éleve jusqu'à une position où les pages peuvent immédiatement commencer à être chargées.

• Faites glisser les guides coulissants du bac de sortie (①) de manière à les ajuster à la largeur des guides de document (②), et relevez le repère de sortie (③).

Remarque

• Si vous numérique des documents alors que le repère de sortie est abaisné (③), les documents risquent de se bloquer à la sortie.

Numérisation de longues feuilles de papier

Ajustez le repère de sortie (④) et le sous-bac d'extension (⑤) de manière à les ajuster à la page de document la plus grande.

Numérisation de feuilles de papier courtes

Lors de la numérisation de documents tels que celui montré dans l'illustration ci-dessous, levez entièrement la butée auxiliaire de sortie (⑥), et ajustez le sous-bac d'extension (⑦) en fonction de la taille du document.

Numérisation de documents fins

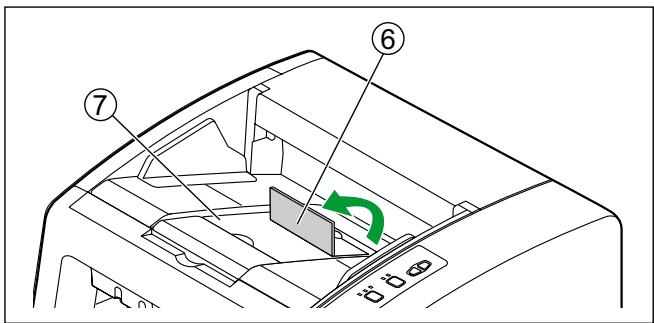

Relevez légèrement la butée auxiliaire de sortie (⑧).

• La sortie des documents s'effectue sans problème puisque cette sortie ne comporte qu'une petite marche.

1. Ouvrez votre application de numérisation et numérisez les documents.

Voupuez utisier les logiciels RTIV et QuickScan Pro Demo fouinis avec le scanner pour numeriser les documents.

Remarque

• En déployant entièrement les guides de document gauche et droit, vous pouvez rétabir leur position centrale d'origine.

Utilisation des fiches de contrôle

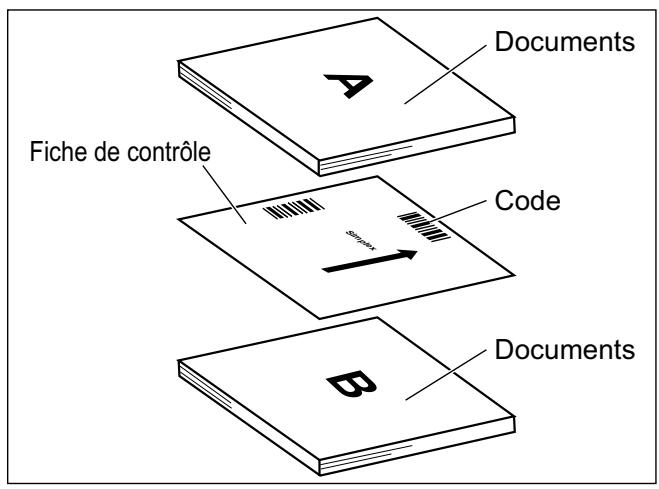

Vouss pouvez utiliser les fiches de contrôle pour modifier les conditions de numérisation en cours d'opération. Placer une fiche de contrôle au milieu d'un document permet de modifier les conditions de numérisation pour toutes les pages numériées après la fiche de contrôle. Les fiches de contrôle se trouvent sur le CD-ROM inclus.

Fonctions de la fiche de contrôle

Recto, Recto versus, Binaire, 256-Niveau de gris, Couleur, Seuil dynamique, Trame, Diffusion d'erreur, Fonction #1- #9, Feuille de séparation

Remarque

• Vous pouvez utiliser plusieurs fiches de contrôle.
• Pour utiliser les fonctions de fiche de contrôle, votre application de numérisation doit prendre en charge les fiches de contrôle. Lorsque vous utilisez les fiches de contrôle, reportez-vous au manuel d'instruction de votre application de numérisation.
• Imprimez les fiches de contrôle à partir du CD-ROM fourni.

A propos de l'impression des fiches de contrôle

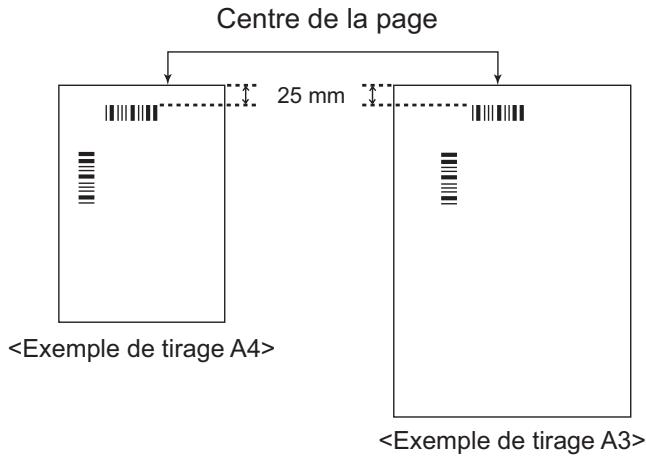

• Imprimez la fiche de contrôle au format spécifique ; n'agrandissez pas ni ne réduisez son format.
  Lorsque you imprime la feuille de contrôle, assurez-vous que le motif se situe à 25 mm du haut de la page et est centré horizontally.

Utilisez une fiche de contrôle de la meme taille que le document que youes en train de numeriser.
Veillez a ne pas salir la fiche de contrôle. Ne pliez pas et ne froissez pas la fiche de contrôle. La numérisation ne s'effectuera pas correctement.
Pour des détails sur la fiche de contrôle et la feuille de séparation, référez-vous à la section "2.40 Détction de la fiche de contrôle" dans le Manuel de référence PIE.

Impression des fiches de contrôle

Remarque

Pour que vous puissiez imprimer des fiches de contrôle, Adobe Reader doit etre instalé sur toute ordinateur.
- Reportez-vous au mode d'emploi de votre imprimante pour savoir comment modifier les paramétres d'impression.

1. Insérez le CD-ROM dans le lecteur CD/DVD de votre ordinateur.

2. Si vous avez activé la fonction d'exécution automatique, le processus d'installation démarre automatiquement.
   La fenêtre d'installation s'affiche.

Remarque

• Si la boîte de dialogue Lecture automatique s'affiche dans Windows Vista, Sélectionnez "CDRun.exe".

• Si le programme ne démarre pas automatiquement, depuis [Poste de travail] ([Ordinateur] dans Windows Vista), Sélectionnez le lecteur de CD/DVD, puis double-cliquez sur "CDRun.exe".

• Sélectionnez votre scanner.

• Sélectionnez [Fiche de contrôle] dans la liste des [Manuels] sur le côte droit de l'écran.

• Imprimez les fiches de contrôle dans le même format que votre document.

Modification de la couleur d'arrière-plan

En changeant de plaque de reférence sur le scanner, vous pouvez changer la couleur d'arrière-plan de numérisation entre noir et blanc. Le paramètre par défaut est le noir.

Avis

• Placez la plaque de référence avant et la plaque de référence arrêté pour la même couleur. Si les réglages avant et arrêtè sont différents, les documents ne seront pas numériés correctement.

Changement de la plaque de reférence

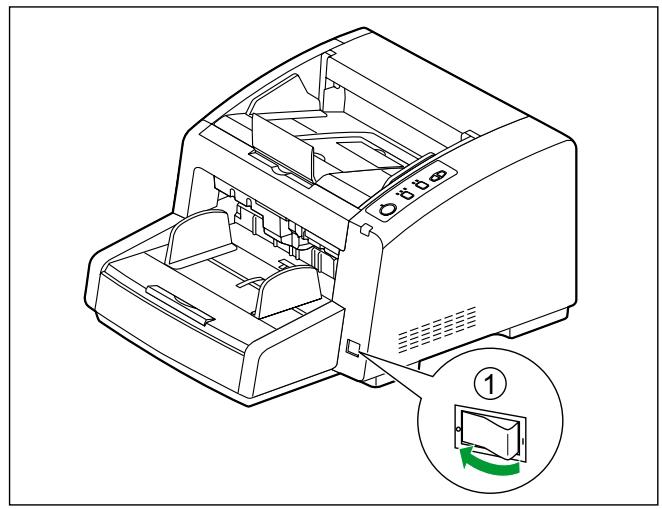

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint).

2. Retirez tout document du bac de sortie.

1. Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvrez le capot avant (②).

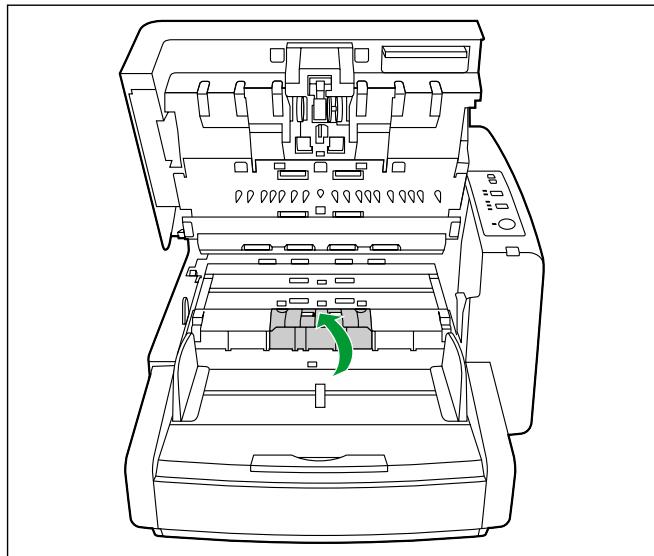

1. Déplacez le levier de la plaque de référence arrêté (R) (①) ainsi que le levier de la plaque de référence avant (F) (②).

• Déplacez les leviers vers la couleur que vous souhaitez utiliser comme arrêté-plan.

1. Fermez le capot avant.

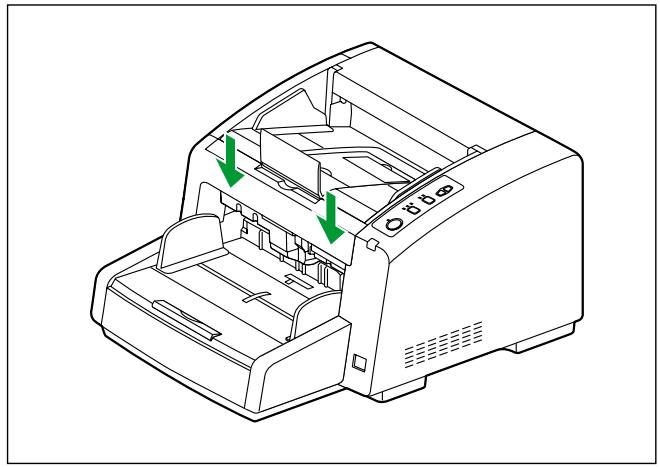

Poussez vers le bas les deux cots du capot avant lentement jusqu'à ce qu'il s'enclenche.

1. Réglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

Dégager les bourrages papier

Les bourrages papier peuvent etre provoqués par du papier dechiré, du papier fin ou du papier froissé au niveau du bord supérieur. En cas de bourrage papier, degagez la feuille bloquée en suivant la procEDURE ci-après.

MISE EN GARDE

• Les couvercles du capteur d'image peuvent devenir très chauds après la numérisation d'un grand nombre de documents.

Dégagez la feuille coincee une fois que la tempereure des couvercles du capteur d'image s'est refroidie.

1. Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvre le capot avant (②).

2. Retirez tout document du bac de sortie.

2. Si le bourrage papier a lieu à l'intérieur du scanner :

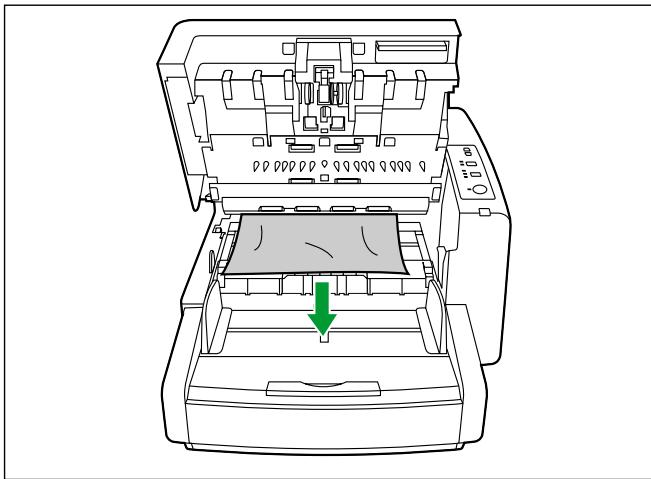

Dégagez le papier coince depuis l'intérieur du scanner en le tirant vers l'avant.

Si le bourrage papier a lieu au niveau de la fente de sortie :

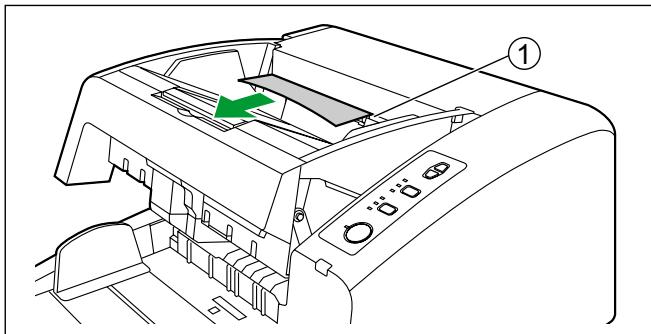

Dégagez le papier coincide depuis la fente de sortie (①) en le tirant vers l'avant.

3. Fermez le capot avant.

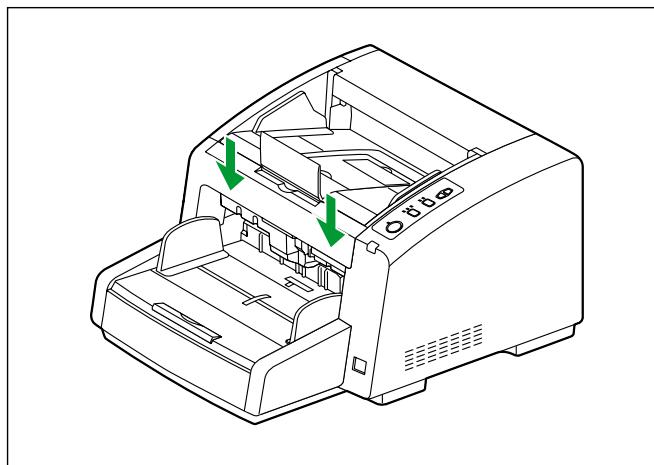

Poussez vers le bas les deux cots du capot avant lentement jusqu'à ce qu'il s'enclenche.

Nettoyage du scanner

Extérieur du scanner

Avis

• N'utilisez pas de diluant, benzène ou autre détermagent contenant des substances abrasives ou tensioactives pour nettoyer l'extérieur du scanner.

• Nettoyez le scanner au moins une fois par mois.

• Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint).

1. Nettoyez le capot à l'aide d'un chiffon doux.

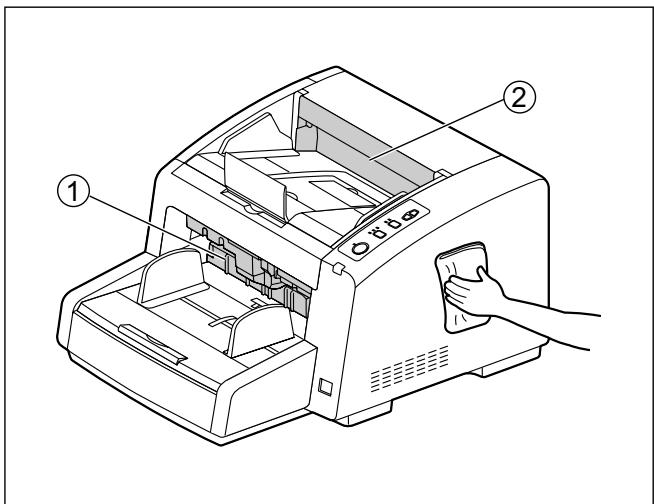

Le chargeur de documents (1) et la fente de sortie (2) se salissant facilement. Veillez a bien les nettoyer.

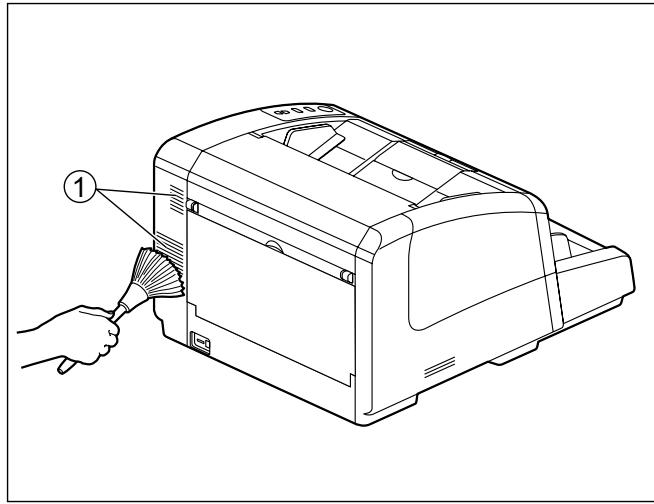

1. Retirez la saleté et la poussière au niveau de la sortie d'air du ventilateur (①) à l'aide d'une brosse.

Intérieur du scanner

Remarque

• Nettoyez le scanner au moins une fois parSEAine, ou apres la numérisation de 20 000 feuilles, selon ce qui intervient en premier.
• Nettoyez les rouleaux et les capteurs si des bourrages ou des chevauchements de papier ont lieu fréquement.
• Si la détction des feuilles passant par deux ne fonctionne pas correctement, nettoyez les détecteurs de chevauchement de papier.
• Nettoyez les couvercles du capteur d'image lorsque des lignes noires ou blanches apparaisent sur les images numériées.
• Si les documents que vous numériquez sont sales, les composants du scanner se saliront également. Pour que la numérisation continue de fonctionner correctement, nettoyez également les composants du scanner.

A propos du papier de nettoyage des rouleaux

Ouvrez le papier de nettoyage des rouleaux en suivant la ligne pointillée (①), et sortez-le de son emballage.

Avis

• Conservez le papier de nettoyage des rouleaux hors de portée des enfants.
• Ne stockez pas le papier de nettoyage des rouleaux dans un emplacement exposé à la lumière directedu soleil ou dans une piece dont la température excède 40^
  N'utilisez que le papier de nettoyage des rouleaux pour nettoyer les rouleaux et les couvercles du capteur d'image.
  Pour plus de détails sur le papier de nettoyage des rouleaux, reportez-vous à la feuille de données sur la sécurité du matériel.

Pour obtenir la feuille de données sur la sécurité du matériel, adressez-vous à votre représentant Panasonic.

Remarque

Si you laissez l'emballage ouvert pendant une période prolongée avant d'utiliser le papier, l'alcool s'évaporera.

Utilisez le papier de nettoyage des rouleaux immédiatement après avoir ouvert l'emballage.

Le papier de nettoyage des rouleaux (KV-SS03) est disponible auprès du détaillant auquel vous avez acheté le scanner.

Pour les fournitures et accessoires :

Appelez le 1-800-726-2797 (États-Unis uniquement) ou votre détaillant.

Nettoyage des rouleaux

MISE EN GARDE

Lorsque you nettoyez les rouleaux (A) et le couvercle du capteur d'image de la section inférieure, veiliez a fermer le bac en ligne droite. Toucher la section echancrée peut provoquer des blessures.

• Les couvercles du capteur d'image peuvent devenir très chauds après la numérisation d'un grand nombre de documents. Nettoyez les couvercles du capteur d'image une fois que la température s'est refroidie.

• Réglez l'interrupteur d'alimentation du scanner sur "O" (Eteint).

• Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvre le capot avant (②).

1. Utilisez le papier de nettoyage des rouleaux (page 51) pour retarder la saleté des surfaces de tous les rouleaux.

Direction de nettoyage des rouleaux

Rouleau de freinage, rouleaux d'alimentation de papier

Autres rouleaux

Avis

• ÀpRES avoir retire le rouleau de freinage, nettoyez soigneusement la surface du rouleau dans la direction indiquée par les flèches sur l'illustration. Si vous nettoyez trop brutalement, vous risquez d'endommager ou de désaligner le rouleau.

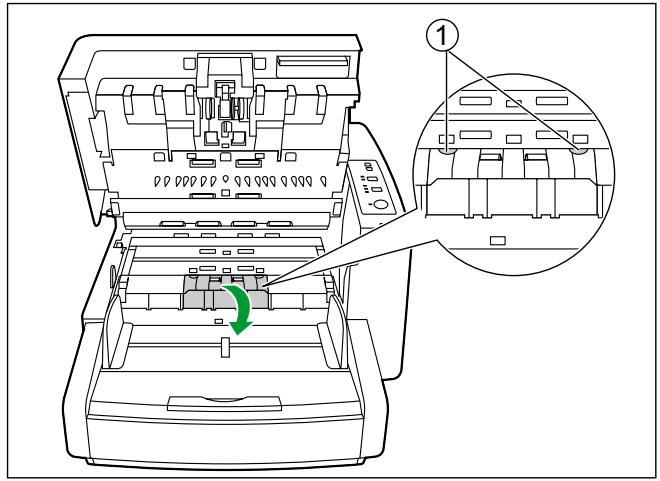

Pour savoir comment-retirer le rouleau de freinage,voir "Remplacement du rouleau de freinage"(page 67).

• Nettoyez les autres rouleaux en suivant les directions indiquées par les flèches sur l'illustration. Utilisez votre doigt pour faire pivoter le rouleau et nettoyez l'intégrality de la surface du rouleau. Si le rouleau pivote pendant que vous le nettoyez, maintenez-le en place avec votre doigt sans forcer.

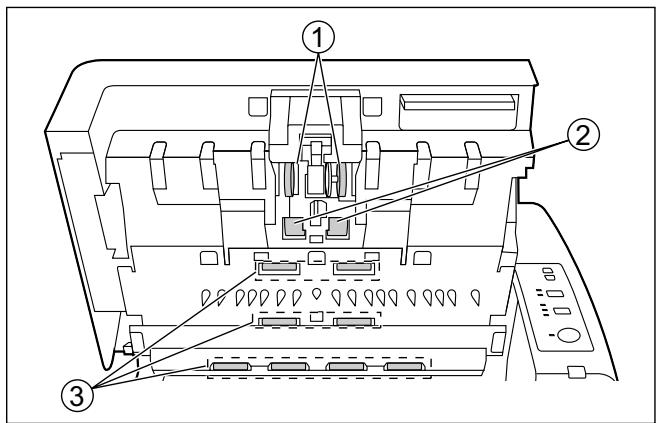

Emplacement des rouleaux

① Rouleaux d'alimentation de papier
② Rouleaux de séparation
③ Rouleaux libres

④ Rouleaux conducteurs
⑤ Rouleau de freinage

Vue latérale gauche

⑥ Rouleaux conducteurs

⑦ Rouleaux libres

4. Fermez le capot avant.

Poussez vers le bas les deux cotsés du capot avant lentement jusqu'à ce qu'il s'enclenche.

1. Réglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

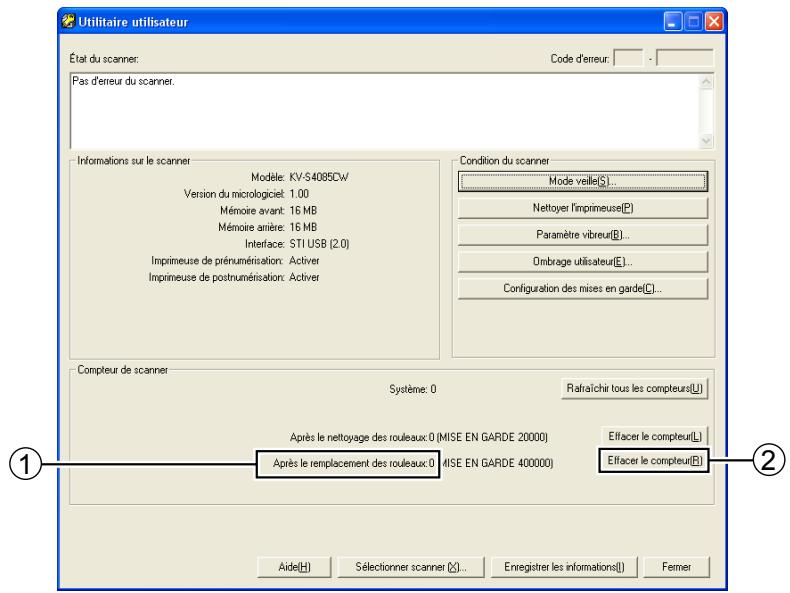

2. Effectuez une remise à 0 du compteur de nettoyage des rouleaux dans la fenetre Utilitaire utilisateur.

3. Démarrez l'Utilitaire utilisateur et dans la fenêtre qui s'affiche, cliquez sur le bouton [Effacer le compteur] (②) pour que le compteur "Après le nettoyage des rouleaux" (①) soit remis à 0.
   Pour plus de détails, reportez-vous au Manuel de référence Utilitaire utilisateur.

Nettoyage des capteurs et des couvercles du capteur d'image

MISE EN GARDE

Lorsque you nettoyz les rouleaux (A) et le couvercle du capteur d'image de la section inférieure, veiliez a fermer le bac en ligne droite. Toucher la section échancrée peut provoquer des blessures.

• Les couvercles du capteur d'image peuvent devenir très chauds après la numérisation d'un grand nombre de documents. Nettoyez les couvercles du capteur d'image une fois que la température s'est refroidie.

• Réglez l'interrupteur d'alimentation du scanner sur "O" (Eteint).

• Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvre le capot avant (②).

1. Nettoyez les capteurs en utilisant le pinceau souffrant fourni (①), puis nettoyez les couvercles du capteur d'image à l'aide du papier de nettoyage des rouleaux (page 51).

Comment nettoyer les capteurs et les reflecteurs

Retirez la brosse du pinceau souffrant (①), appliquez contre les ouvertures des capteurs et des reflecteurs (②), et contre les échancrures des convoyeurs (②), et enlevez la poussière comme indiqued dans l'illustration ci-dessous.

Emplacement des capteurs

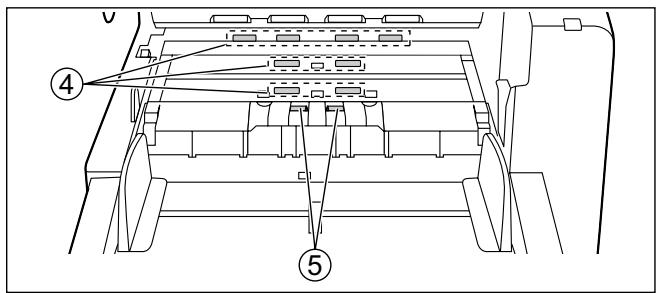

③ Capterd'attente
(4) Capteurs d'inclinaison
⑤ Détecteurs de chevauchement de papier (Les modèles KV-S4065CL / KV-S4065CW ne compte qu'un seul capteur de chevauchement de papier au centre.)

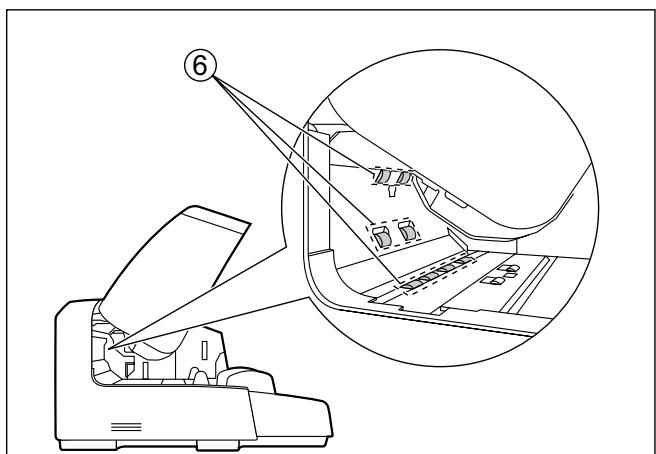

6 Capteur de début
⑦ Couvercle du capteur d'image (F)
(8) Détecteurs de chevauchement de papier (Les modèles KV-S4065CL / KV-S4065CW ne compte qu'un seul capteur de chevauchement de papier au centre.)
⑨ Capterurdepapier
10 Couvercle du capteur d'image (B)

Vuelateralegauche

① Capteur de bourrage de papier

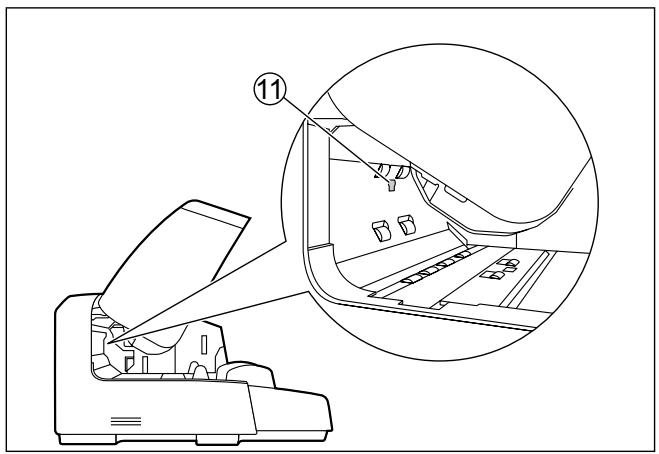

Emplacement des reflecteurs

12 RÉflecteurs
⑬ Echancrures

Vue latérale gauche

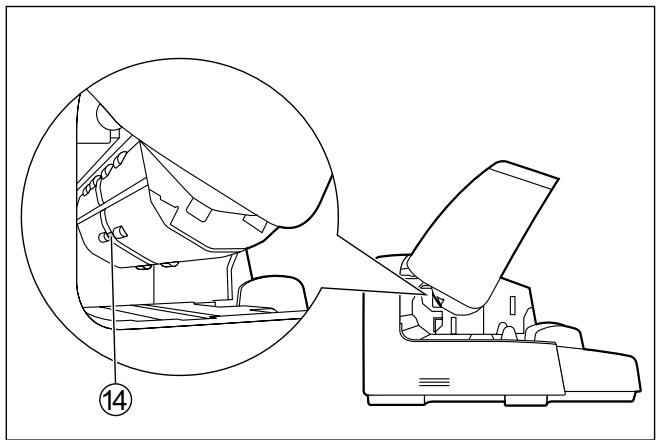

14 Echancrures

1. Ouvrez le couvercle du rouleau d'alimentation de papier (①), et enlevez la poussière qui se trouve sur le capteur de détention de glissement (②) à l'aide du pinceau souffrant tout en le faisant pivoter.

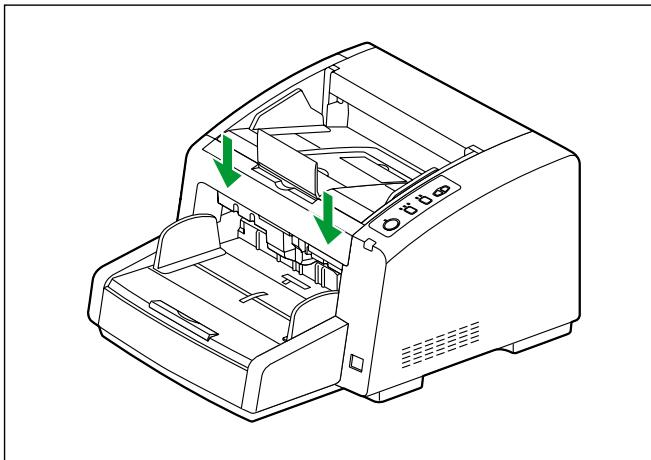

1. Fermez le capot avant.

Poussez vers le bas les deux cots du capot avant lentement jusqu'à ce qu'il s'enclenche.

1. Réglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

Pièces de rechange et unités en option

	Nom de la pièce	Référence	Remarques
Pièces de rempla-cement	Kit de remplacement de rou-leau • Rouleau d'alimentation de papier • Rouleau de séparation • Rouleau de freinage	KV-SS033	-
	Papier de nettoyage des rouleaux	KV-SS03	Voir "A propos du papier de net- toyage des rouleaux" (page 51).
	Cartouche d'encre	KV-SS021	Pour la pré-imprimeuse en option. Pour des instructions sur l'installa- tion et la désinstallation, voir "Instal- lation de la cartouche d'encre" (pa- ge 77).
Unités en option	Pré-imprimeuse	KV-SS014	Imprime du texte et des chiffres sur les documents. Compend 1 cartou- che d'encre. Pour des instructions d'installation, voir "Installation de la pré-impri- meuse" (page 72).

Remarque

Pour acheter des pieces de remplacement ou des unités en option, adressez-vous à la boutique où vous avez acheté le scanner.

Aquel moment remplacer les pieces

Nous vous recommendons de remplacer les rouleaux d'alimentation de papier, les rouleaux de séparation et le rouleau de freinage après avoir numérique 400 000 feuilles de papier. (Le chiffre de 400 000 feuilles est basé sur la numérique des papier normal. La durée de vie effective des rouleaux peut varier selon le type de papier utilisé et autres facteurs.)

Remplacement des pieces

Si des chevauchements ou des bourrages de papier se produit fréquement même après le nettoyage du rouleau (page 53), contactez votre revendeur pour commander un "kit de remplacement de rouleau (KV-SS033)", et remplacez les rouleaux d'alimentation de papier, les rouleaux de séparation et le rouleau de freinage.

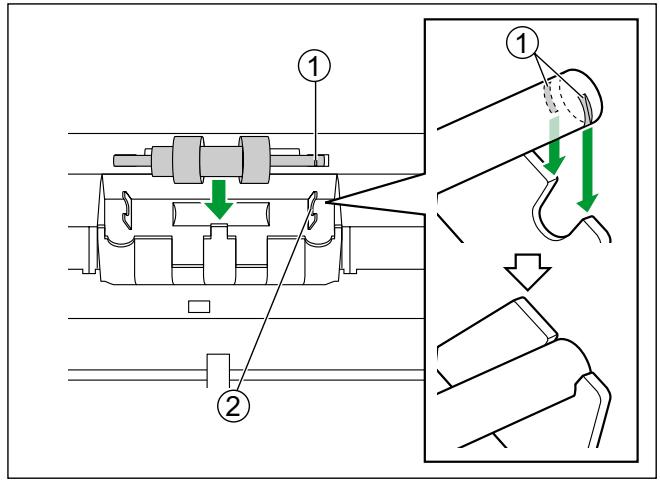

Remplacement des rouleaux d'alimentation de papier et des rou-leaux de séparation

AVERTISSEMENT

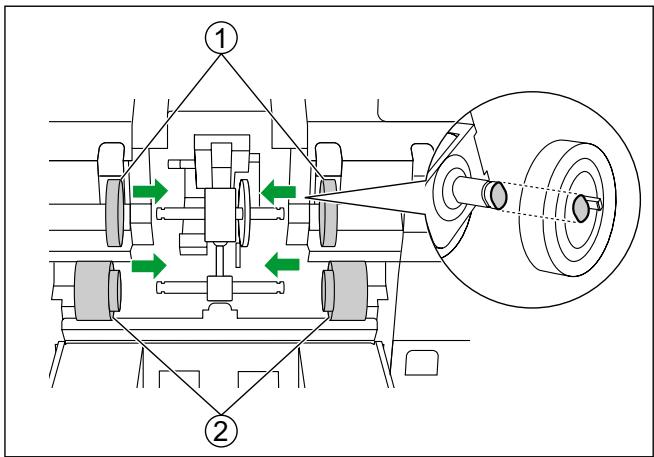

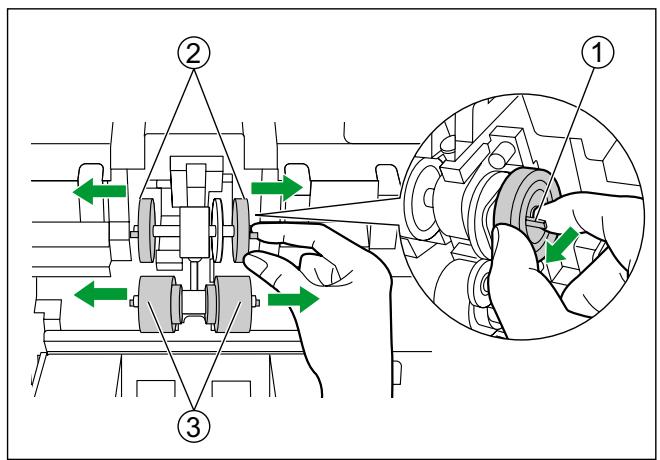

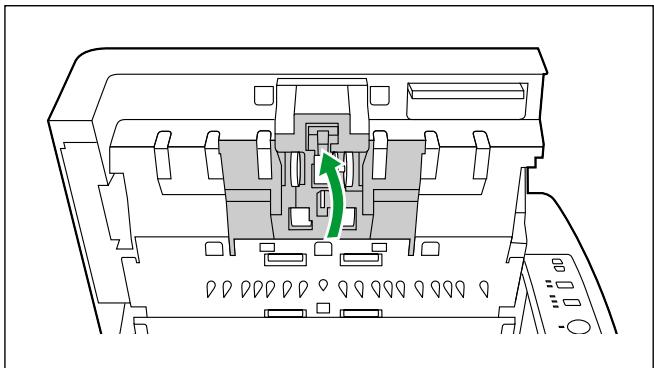

Veiliez à placer les rouleaux de séparation ou les rouleaux d'alimentation du papier hors de portée des enfants. Il existe un risque qu'ils ingérer les rouleaux. Si vous pensez que cela a pu se produit, contactez immidiatement un médecin.

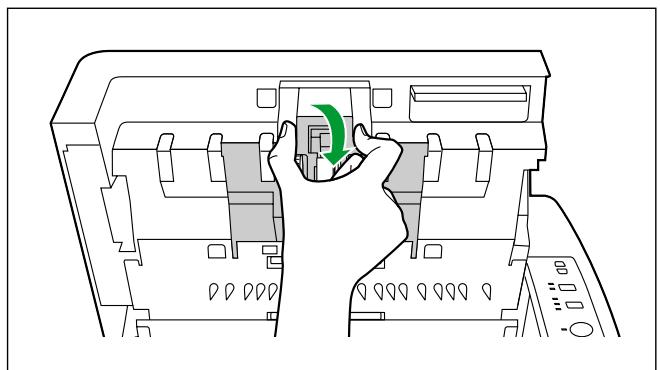

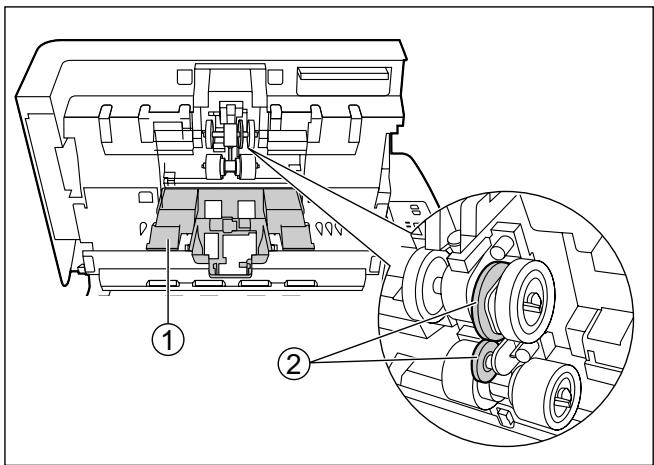

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint) et débranchez le cordon d'alimentation.

1. Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvrez le capot avant (②).

1. Poussez les deux extrémites du couvercle du rouleau d'alimentation de papier et tirez-le vers vous pour l'ouvrir.

1. Tournez l'attache du rouleau (①) vers vous et retirez les rouleaux de l'axe tout en ouvrant l'attache. Retirez à la fois les rouleaux d'alimentation de papier (②) et les rouleaux de séparation (③) .

1. Sortez les nouveaux rouleaux d'alimentation de papier et les rouleaux de séparation du "kit de remplacement de rouleau (KV-SS033)" en option.

2. Alignez l'axe et l'ouverture du rouleau, et installez les rouleaux sur l'axe jusqu'à ce qu'ils s'enclenchent.
   • Installé à la fois les rouleaux d'alimentation de papier (①) et les rouleaux de séparation (②).

1. Poussez le rouleau d'alimentation de papier vers le haut jusqu'à ce qu'il s'enclenche.

Avis

• Lorsque vous refermez le couvercle du rouleau d'alimentation de papier, voirlez à ne pas endommager le rouleau.
  Veiliez a refermer correctement le couvercle du rouleau d'alimentation de papier. S'il n'est pas complètement fermé, le couvercle d'alimentation de papier risque de se casser lorsque vous refermez la porte avant.

8. Fermez le capot avant.

Poussez vers le bas les deux cots du capot avant lentement jusqu'à ce qu'il s'enclenche.

1. Branchez le cordon d'alimentation, et reglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

Remplacement du rouleau de freinage

Avant de remplacer le rouleau de freinage, assurez-vous que le bac d'alimentation est en position "Bas". Le couvercle du rouleau de freinage ne peut pas etre ouvert si le bac d'alimentation n'est pas en position "Bas". Pour savoir comment ajuster la hauteur du bac d'alimentation, voir "Modification de la position du bac d'alimentation" (page 24).

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint) et débranchez le cordon d'alimentation.

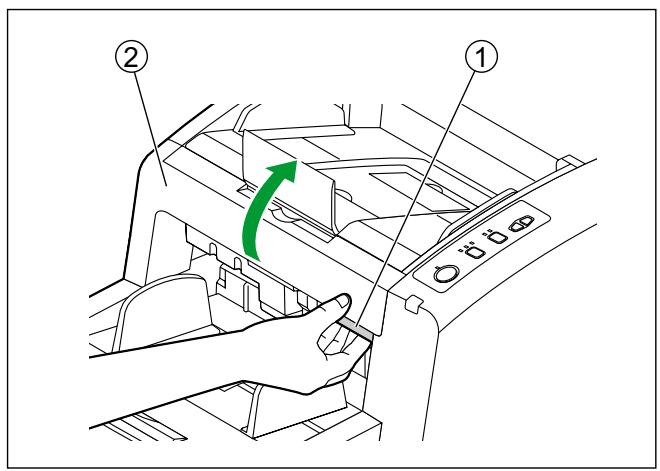

1. Tirez à vous le loquet de déverrouillage du capot avant (①) et ouvre le capot avant (②).

1. Tirez le couvercle du rouleau de freinage pour l'ouvoir en vous servant du creux (1).

1. Retirez le rouleau de freinage (①) en suivant la direction de la flèche.

1. Sortez le nouveau rouleau de freinage du "kit de remplacement de rouleau (KV-SS033)" en option.

2. Installez le nouveau rouleau de freinage.

3. Placez l'axe en orientant la rainure (①) vers le côté croit, et alignez la rainure avec le support du rouleau (②) pour l'installer. L'axe comprend 2 rainures. Alignez les rainures avec la section en forme de U sur le support du rouleau pour installer ce dernier.

Avis

• Àprous avoir installé le rouleau de freinage, assurez-vous que l'axe ne peut ni tourner ni bouger. Si la rainure n'est pas correctement insérée dans le support du rouleau, un chevauchement ou un bourrage de papier risque de se produit.

1. Fermez le couvercle du rouleau de freinage en le poussant vers le haut dans la direction indiquée par la flèche.

Avis

Assurez-vous de fermer le couvercle du rouleau de freinage jusqu'à ce qu'il s'enclenche. S'il n'est pas fermé correctement lorsque le capot avant est fermé, le couvercle du rouleau de freinage risque de se casser.

1. Fermez le capot avant.

Poussez vers le bas les deux cots du capot avant lentement jusqu'à ce qu'il s'enclenche.

1. Branchez le cordon d'alimentation, et reglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

2. Effectuez une remise à 0 du compteur de remplacement des rouleaux dans la fenêtre Utilitaire utilisateur.

3. Démarrez l'Utilitaire utilisateur et dans la fenêtre qui s'affiche, cliquez sur le bouton [Effacer le compteur] (2) pour que le compteur "Après le remplacement des rouleaux" (1) soit remis à 0.
   Pour plus de détails, reportez-vous au Manuel de référence Utilitaire utilisateur.

Installation d'unités en option

Installation de la pré-imprimeuse

Vouss pouvez utiliser l'imprimeuse comme imprimeuse de prénumérisation ou imprimeuse de postnumérisation, selon l'utilisation que vous souhaitez en faire.

L'imprimeuse de prénumériquecation permet d'imprimer sur le recto du document avant de le numériquer. Le matériel imprimé sera également numériquese.

L'imprimeuse de postnumérisation imprime sur l'arrière du document après la numérisation. Le matériel imprimé ne sera pas numérique.

Imprimeuse de prénumérisation

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint).

1. Ouvrez le capot du dispositif de pré-impression (1).

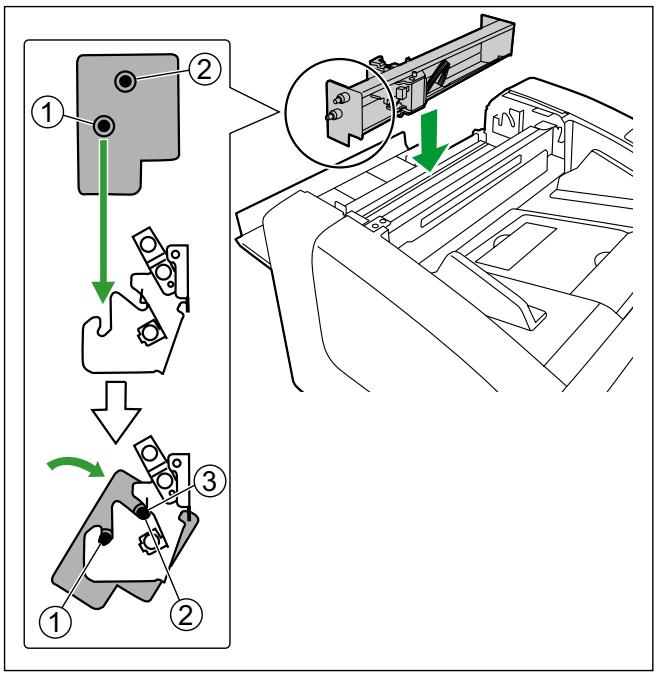

1. Insérez les goupilles (①) et (②) dans les ouvertures supérieures jusqu'à la butée, et insérez les goupilles (③) et (④) dans les guides jusqu'à ce qu'elles soient verrouillées par les ressorts.

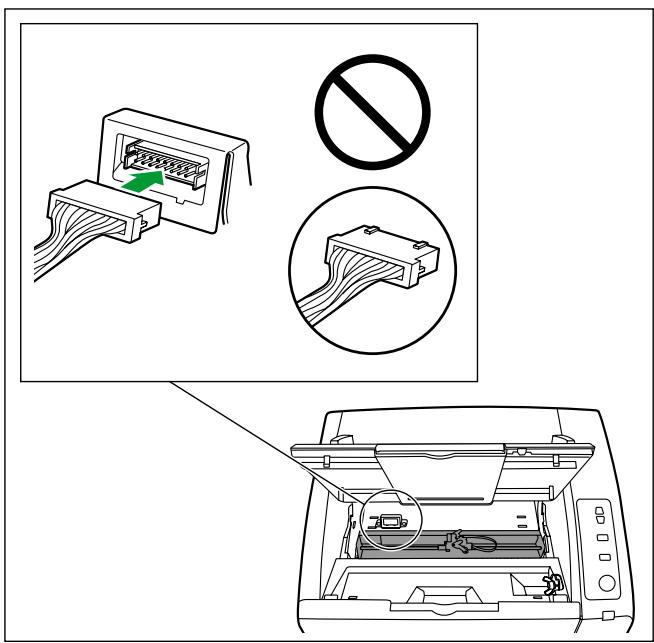

1. Connectez le cable.

Avis

Assurez-vous d'ajuster correctement les broches et le logement avant d'insérer le connecteur.

1. Fermez le capot du dispositif de pré-impression (1).

1. Réglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

Remarque

• Pour plus de détails sur l'installation d'une cartouche d'encre, reportez-vous à "Installation de la cartouche d'encre" (page 77).

Imprimeuse de postnumérisation

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint).

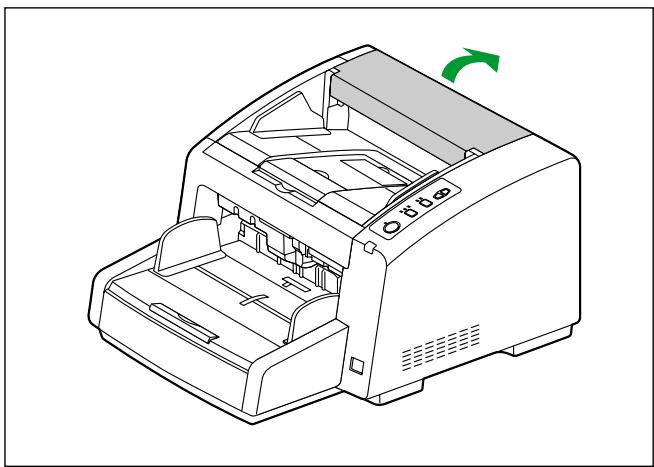

1. Ouvrez le capot du dispositif de post-impression.

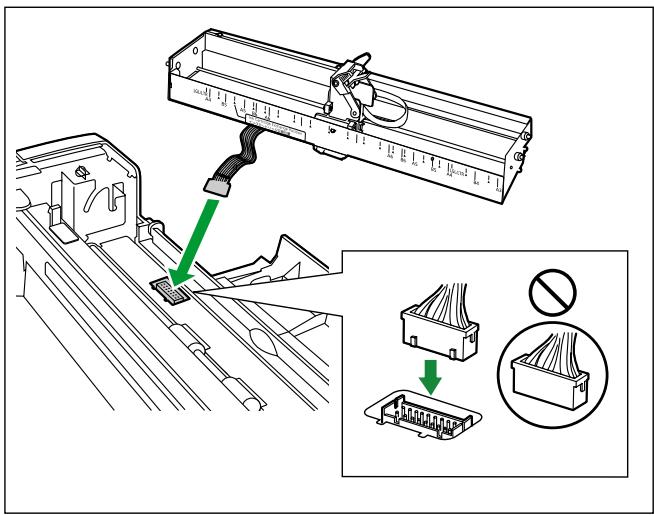

1. Connectez le cable.

Avis

Assurez-vous d'ajuster correctement les broches et le logement avant d'insérer le connecteur.

1. Tout en Maintenant la direction de l'Imprimeuse de postnumérisation comme indiqué dans le diagramme ci-dessous, insérez les goupilles (①) des deux côtés dans les guides, puis insérez les goupilles (②) des deux côtés dans les guides jusqu'à ce qu'elle soient verrouillées par les ressorts (③).

1. Fermez le capot du dispositif de post-impression.

1. Réglez l'interrupteur d'alimentation du scanner sur " | " (Allumé).

Remarque

Pour plus de détails sur l'installation d'une cartouche d'encre, reportez-vous à "Installation de la cartouche d'encre" (page 77).

Installation de la cartouche d'encre

Installez la cartouche d'encre dans l'imprimeuse.

1. Réglez l'interrupteur d'alimentation (①) du scanner sur "○" (Eteint).

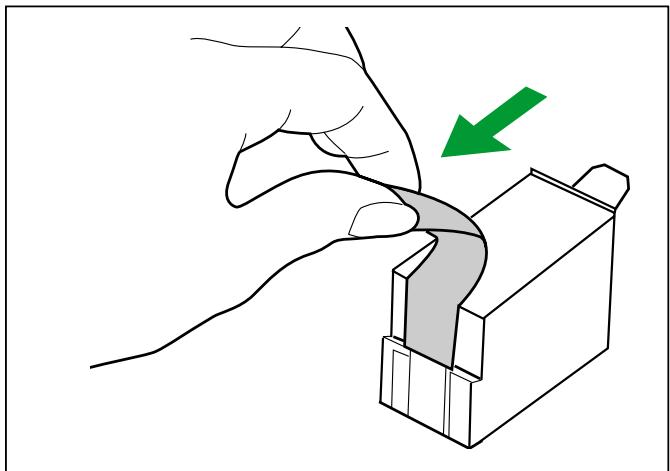

1. Retirez la bande de protection.

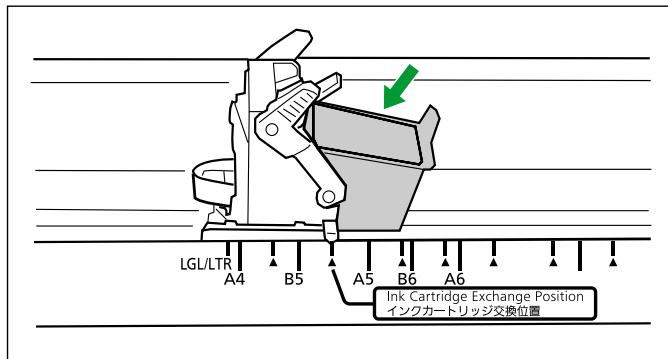

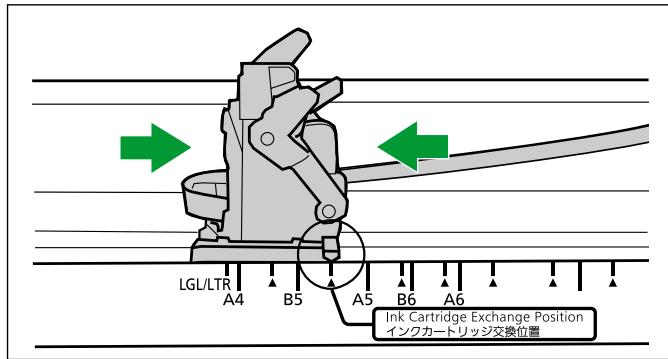

1. Déplacez le chariot jusqu'à atteindre la position où procéder à l'échange de cartouche d'encre.

Avis

Lorsque you utilisez l'imprimeuse de prénumérisation, ajustez la position en vous conformant à l'étiquette du scanner.

1. Insérez la cartouche d'encre dans le chariot.

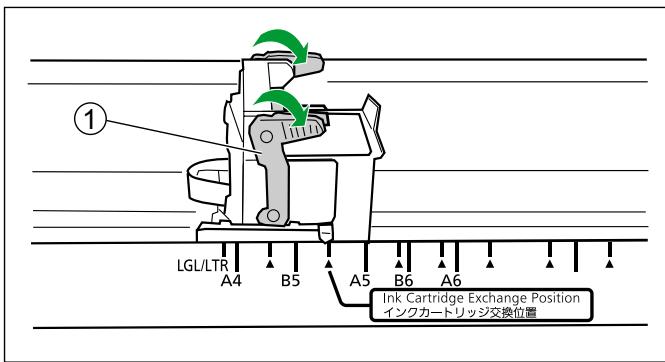

1. Verrouillez le levier d'ajustement de la cartouche (①).

Extraction de la cartouche d'encre

1. Reglez l'interrupteur d'alimentation du scanner sur "O" (Eteint).

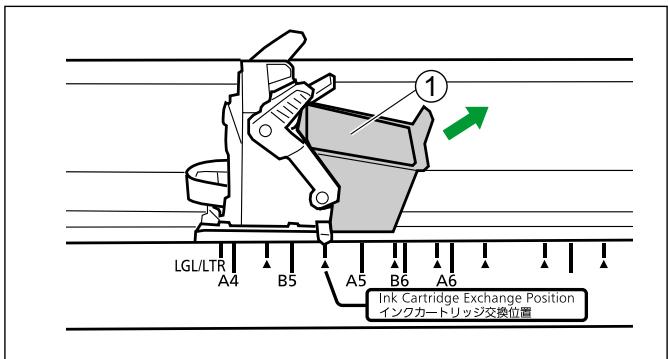

2. Déplacez le chariot jusqu'à atteindre la position où procéder à l'échange de cartouche d'encre.

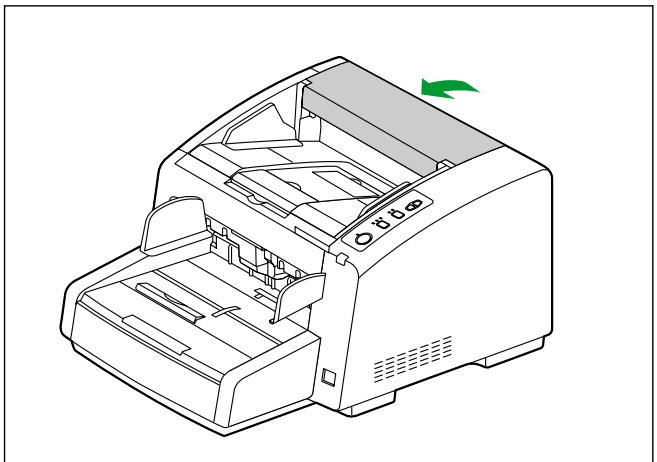

Avis

Lorsque you utilisez l'imprimeuse de prenumérisation, ajustez la position en vous conformant à l'étiquette du scanner.

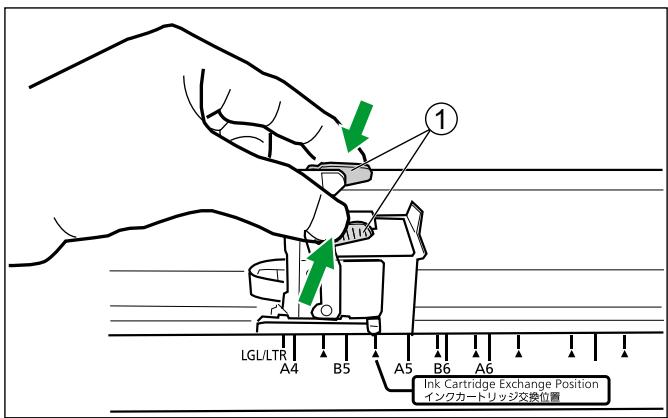

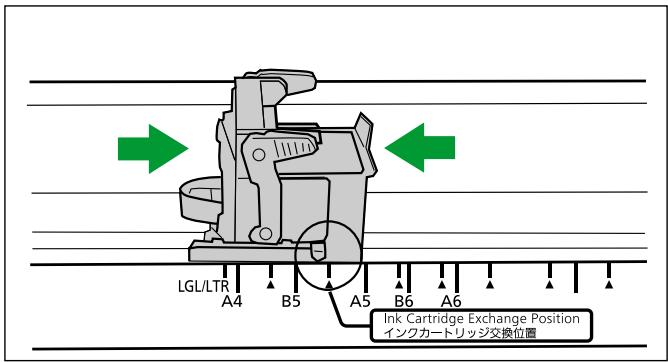

1. Pressez le levier d'ajustement de la cartouche d'encre (①) et soulevez-le.

1. Retirez la cartouche d'encre (①).

Impression

Réglage de la position d'impression de l'imprimeuse de prénumérisation

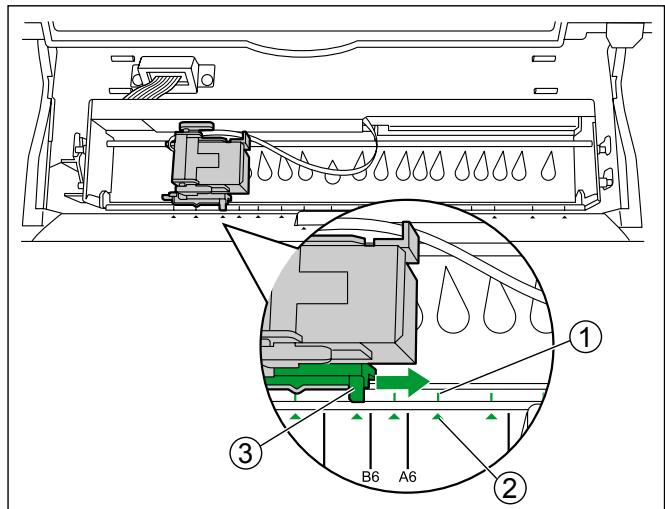

1. Sur l'imprimante, localisez la ligne verte (①) qui est alignée sur le repère "▲" (②) sur le scanner où vous souhaitez imprimer.

2. Alignez l'indicateur (③) avec la ligne verte (①).

3. La ligne verte (①) indique la position d'impression. L'impression n'est disponible dans aucune autre position.

Réglage de la position d'impression de l'imprimante de postnumérisation

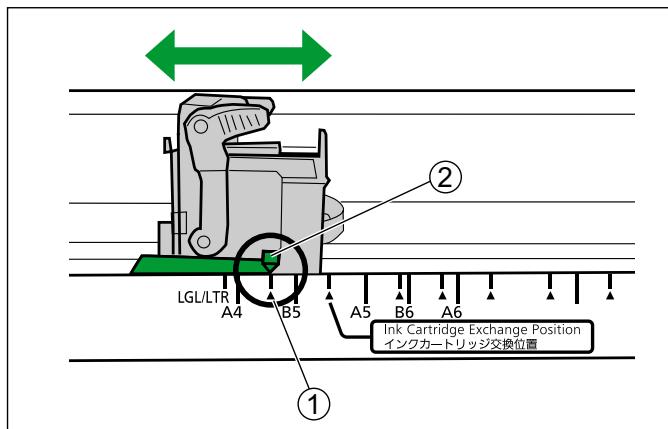

1. Déplacez le chariot jusqu'à la position d'impression désirée, et alignez l'indicateur (②) avec le repère "▲" (①).

2. Le repère "▲" (①) indique la position d'impression. L'impression n'est disponible dans aucune autre position.

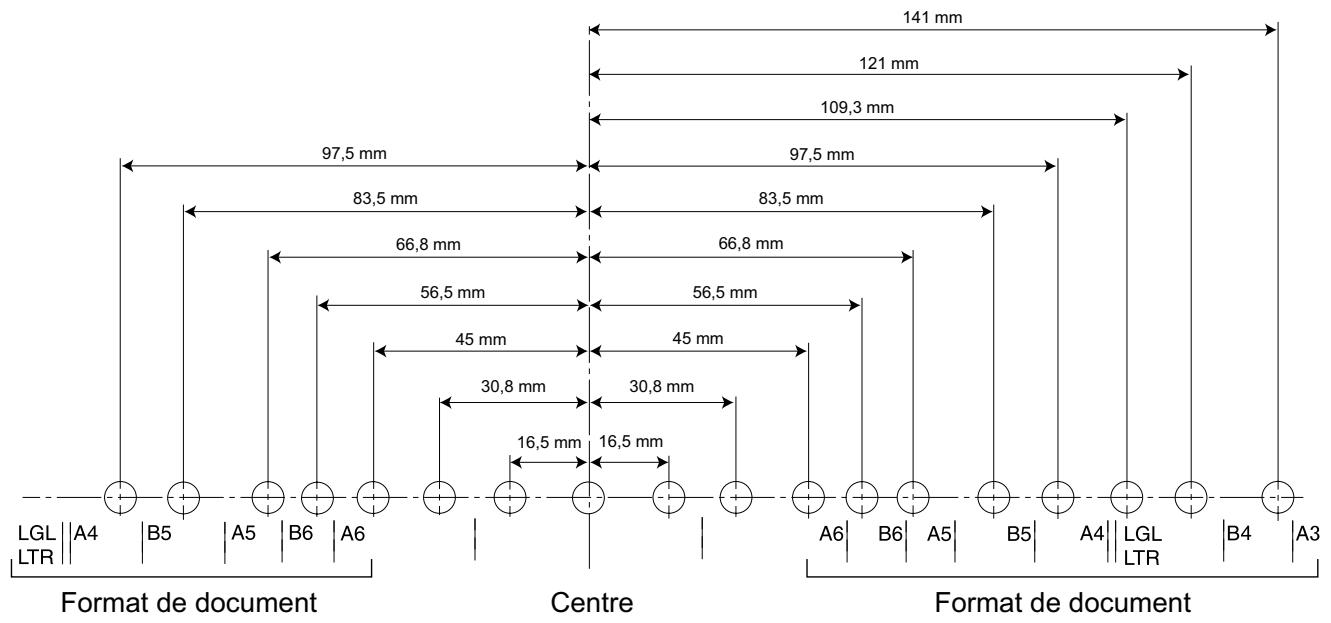

Position d'impression

Remarque

• L'illustration ci-dessus montre les positions d'impression possibles lorsque vous utilisez l'imprimeuse de prénumérisation qui imprime sur le recto du document. Lorsque vous utilisez l'imprimeuse de prénumérisation qui imprime sur le recto du document, les positions d'impression sont pivotées horizontally.

Impression

Vou puez regler l'impression a partir du programme RTIV et des pilotes TWAIN et ISIS. Pour des details, reportez-vous au Manuel de reference RTIV et au Manuel de reference PIE.

Dépannage

Si un problème se produit alors que le scanner est en fonctionnement, vérifie les points suivants ainsi que l'etat du scanner à l'aide de l'Utilitaire utilisateur. Si le scanner ne fonctionne toujours pas correctement, éteignez-le, débranchez le cordon d'alimentation et contactez le service d'assistance.

Symptôme	Cause possible	Solution
Impossible d'ouvrir le capot avant.	La vis n'est pas desserrée.	Ouvron ce capot du dispositif de pré-impression et desserrez la vis. (Reportez-vous à "Installation de l'ap-pareil" dans le Manuel d'installation.)
Le tímein Pré t ne s'allume pas lorsque l'interrupteur est sous tension.	Le cordon d'alimentation n'est pas raccordé.	Insérez la fiche d'alimentation ferme-ment.
	Problème avec l'alimentation électri-que.	Débranchez le scanner de la prise de courant et contactez le service d'assistance.
L'ordinateur ne reconnaît pas le scanner. Le scanner ne fonctionne pas correctement.	Le scanner n'est pas correctement connecté à l'ordinateur.	Connectez correctement le cable USB.
	Le logiciel n'est pas installé correct-ment.	Déinstallé le logiciel de l'ordinateur, puis réinstallé-le. (Reportez-vous à "Installation du logiciel" dans le Manuel d'installation.)
	L'interface USB de l'ordinateur n'est pas correctement installée.	Sur l'ordinateur, vérifiez si l'interface USB de votre ordinateur est correct-ment installée en utilisant la propriété Gestionnaire de péripériques.
	Le scanner est connecté via le concentraître multiport USB.	Ne le connectez pas via le concentra-teur multiport USB.
	Problème avec le cable USB.	Utilisez le cable USB fourni ou un câble certifié USB 2.0 grande vitesse.
	Le scanner s'est mis en mode En at-ente après inactivité pendant une certaine période de temps.	Redémarrez le scanner en appuyant sur un des boutons pendant plus de 1 seconde, afin que l'ordinateur puis-se reconnaître le scanner.
La vitesse de numérisation est lente.	Le scanner est connecté via une con-nexion USB 1.1.	Connectez-le via une connexion USB 2.0.
Le document a été chargeé sur le bac d'alimentation, mais le scanner ne démarre pas la numérisation.	Le document n'est pas chargeé correc-tement.	Chargez le document correctement. (Page 27)
	Le capteur ne peut pas détecter le doc-ument car le bord du document est recouré.	Aplatissez le document (page 22) et chargez-le à nouveau (page 27).
Un chevauchement de papier se produit fréquemment ou le scanner interrupt le charge-ment en cours de numérisa-tion.	Les rouleaux d'alimentation de pa-pier, les rouleaux de séparation, le rouleau de freinage, les rouleaux con-ducteurs ou les rouleaux libres sont sales.	Nettoyez les rouleaux d'alimentation de papier, les rouleaux de séparation, le rouleau de freinage, les rouleaux conducteurs ou les rouleaux libres. (Page 53)
	Les rouleaux d'alimentation de pa-pier, les rouleaux de séparation ou le rouleau de freinage sont usagés.	Remplacez les rouleaux d'alimenta-tion de papier, les rouleaux de sépa-ration (page 63) ou le rouleau de frei-nage (page 67).
	Les côtés droit et gauche du docu-ment à numérique ne sont pas de la même hauteur parce que le docu-ment est recouré et pié.	Aplatissez le document (page 22) et chargez-le à nouveau après avoir ré-duit le nombre de pages.
	Le document est imprimé sur un type de papier non pris en charge ou sur du papier écais.	Faites une copie du document sur du papier d'un type ou d'une épaisseur acceptable (page 21), et numérique la copie.
	Le papier est trop court.	Faites une copie du document sur un papier de format acceptable (pa-ge 21), et numérique la copie.
	La méthode de chargement est ré-gliée sur le mode manuel.	Régliez la méthode de chargement sur "Automatique" à l'aide de la touche de sélection ADF. (Page 17)
	Le mode d'épaisseur du papier n'est pas adapté aux documents.	Modifiez le mode d'épaisseur du pa-pier. (Page 25)
	Le document n'est pas aligné correctement.	Réalignez le document. (Page 27)
	Le document placé dans le bac d'ali-mentation comporte trop de pages.	Retirez des pages du document jusqu'à atteindre le repère de limite sur les guides de document.
Des bourages papier se pro-duisent fréquemment.	Le mode d'épaisseur du papier n'est pas adapté aux documents.	Modifiez le mode d'épaisseur du pa-pier. (Page 25)
	Le document est froissé.	Lissez le document.
	Les rouleaux sont sales.	Nettoyez les rouleaux. (Page 53)
	Le document n'est pas aligné correctement.	Réalignez le document. (Page 27)
	Le document placé dans le bac d'ali-mentation comporte trop de pages.	Retirez des pages du document jus-qu'à atteindre le repère de limite sur les guides de document.
L'image numérique est de tra-vers.	Les guides de document ne sont pasajustés au format du document à num-mériser, ou le document à numériqueest placé de travers dans le bac d'ali-mentation.	Ajustez les guides de document cor-rectement au format du document ànumérique (page 27).
	Les côts drot et gauche du docu-ment à numérique ne sont pas de lamème hauteur parce que le docu-ment est recouré et pié.	Aplatissez le document (page 22) etchargez-le à nouveau après avoir ré-duit le nombre de pages.
Le document numérique est vi-de.	Le document à numérique a été char-gé à l'envers.	Chargez le document correctement.(Page 27)
Des lignes verticales appa-raissent sur le document nu-mérisé.	Les couvercles du capteur d'image sont sales.	Nettoyez les couvercles des capteursd'image (F) et (B). (Page 58)
La densité de numériqueest inégale.	Les couvercles du capteur d'image sont sales.	Nettoyez les couvercles des capteursd'image (F) et (B). (Page 58)
	La distribution de la quantité de lu-mière n'est pas homogène.	Ajustez l'ombrage. (Page 85)
La couleur du document nu-mérique diffère énormémentdu document original.	Les paramètres de l'écran de l'ordi-nateur sont incorrectly.	Ajustez les paramètres de l'écran de l'ordinateur.
Des taches noires ou du bruitapparaissant sur les docu-ments numériés.	Les couvercles du capteur d'image sont sales.	Nettoyez les couvercles des capteurd'image (F) et (B). (Page 58)

Si les problèmes persistent même après la mise en œuvre de ces recommendations, contactez notre service de support technique au 1-800-726-2797 pour obtenir une aide supplémentaire. (États-Unis uniquement)

Ajustement de l'ombrage

A propos de l'ajustement de l'ombrage

La fonction d'ajustement d'ombrage corrige les variations dans l'intensité de la lampe et la sensibilité du capteur de pixels, et réduit l'inégalité de densité dans les images numériées. Il peut être exécuté à l'aide de l'Utilitaire utilisateur en utilisant un papier d'ombrage spécial fourni avec ce scanner.

Cas où l'ajustement de l'ombrage est nécessaire

Effectuez un ajustement d'ombrage lorsque la densité et la luminosité de certaines sections des images numériées représentant d'importantes inégalités, ou lorsque la qualité d'image ne s'améliore pas après le nettoyage de l'intérieur du scanner.

Avant de proceder à l'ajustement de l'ombrage

Avant de démarrer l'ajustement d'ombrage, nettoyez soigneusement le couvercle de capteur d'image (F), le couvercle de capteur d'image (B), les convoyeurs dans la zone de numérisation, ainsi que tous les rouleaux. Si vous effectuez un ajustement d'ombrage alors que ces parties sont sales, des lignes apparaisent sur les images numériées.

Procedure d'ajustement de l'ombrage

1. Démarrez l'Utilitaire utilisateur.
2. Cliquez sur "Ombrage utiliseur" dans le menu principal et suivez les instructions à l'écran.

Remarque

Pour plus de détails, référez-vous à la section "4.6 [Ombrage utiliser]" dans le Manuel de référence Utilitaire utilisé.

Avis

Si des lignes continuent d'apparaitre sur les images numériées après l'ajustement de l'ombrage, et si ces lignes ne sont pas éliminées même après le nettoyage des zones des couvercles du capteur d'image, cela signifie que l'ombrage n'a pas été correctement équilibré. Nettoyez les composants une nouvelle fois, puis procédez à l'ajustement de l'ombrage.

Instructions de remballage

Il est vivement recommandé de conserver le carton ainsi que TOUT le matériel d'emballage d'origine. Si vous avez besoin de transporter ou d'expédier le scanner, suivez les instructions suivantes.

Remarque

Si vous remballez incorporement le scanner, vous risque de devoir acquirer des frais de service pour la réparation du scanner.
- Veuillez utiliser le carton ainsi que l'ensemble du matériel d'emballage d'origine.

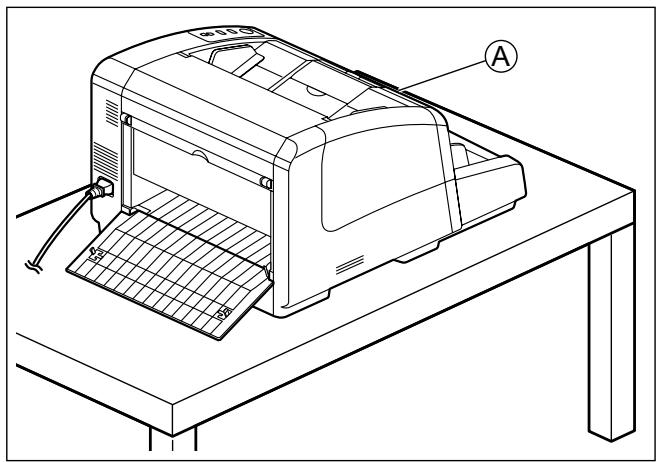

- Le scanner devrait être manipulé dans la position (horizontal) correcte.

Matériel nécessaire

Carton et matériel d'emballage d'origine du scanner
Ruban adhésif pour transport et ciseaux

1. Débranchez le cordon d'alimentation de la prise et retirez du scanner le cordon d'alimentation ainsi que le cable USB.
2. Replace the repère de sortie et le sous-bac d'extension à leurs positions originales (sans extension).

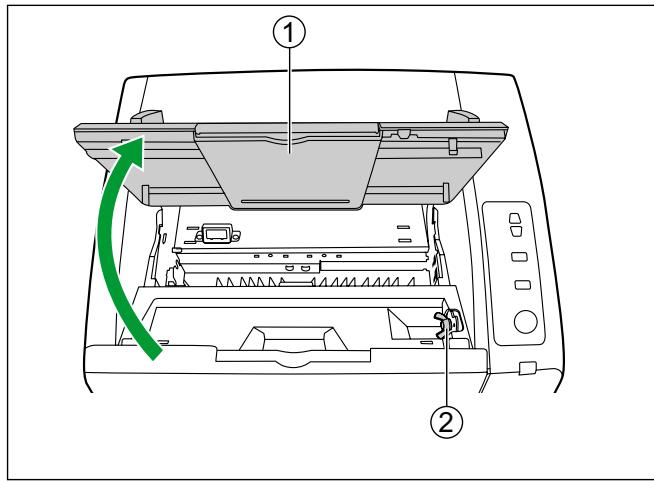

3. Ouvrez le capot du dispositif de pré-impression (①) et reisserrez la vis (②).

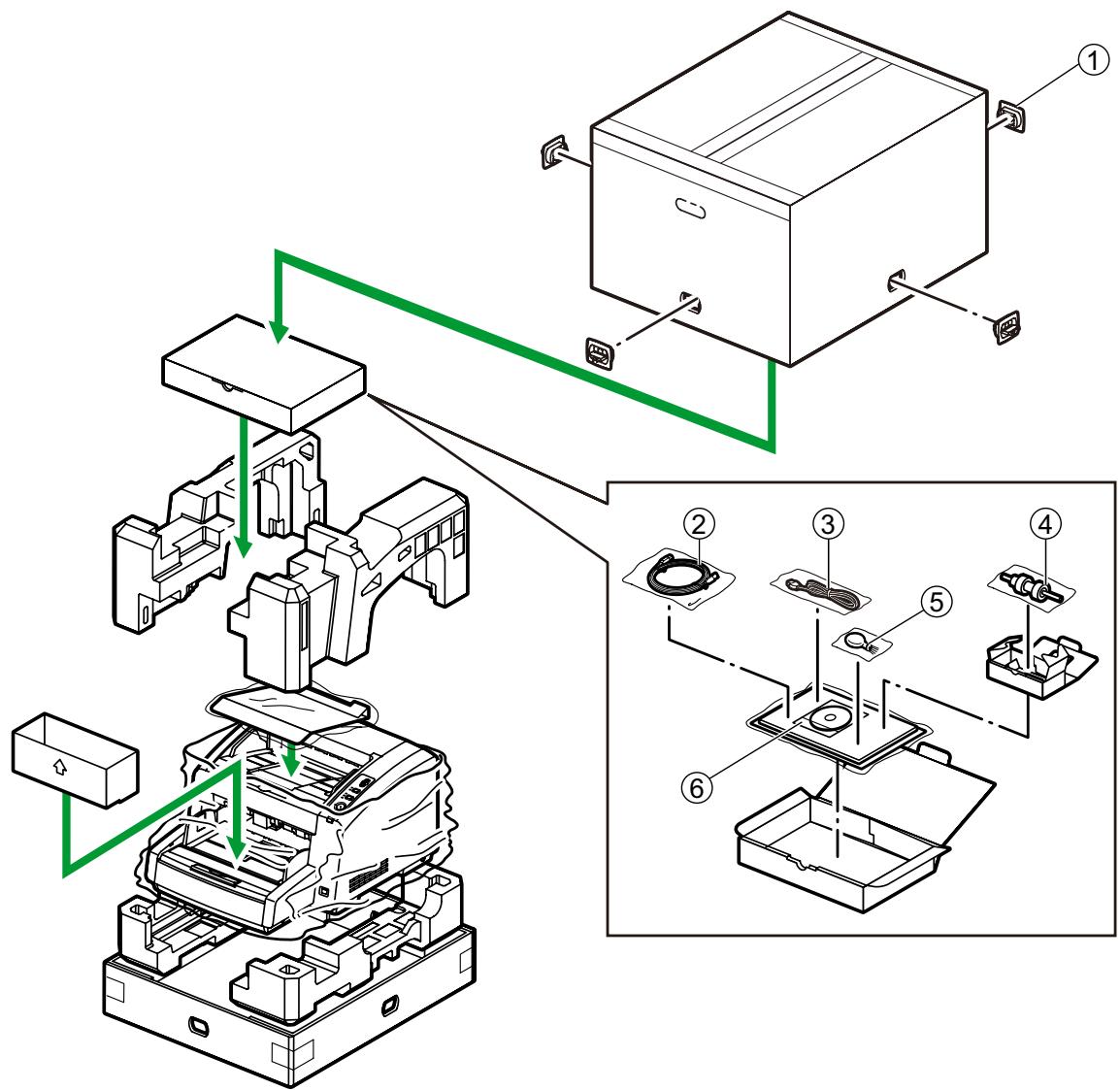

4. Emballez le scanner.

① Applique
② CableUSB
(3) Cordon d'alimentation
④ Rouleau de freinage
(5) Pinceau souffrant
⑥ CD-ROM Drivers & Utilities / Manuals
- Manuel d'installation
- Papier d'ombrage
- Papier de nettoyage des rouleaux

Specifications

Elément			KV-S4065CL KV-S4065CW	KV-S4085CL KV-S4085CW
Scanner	Face de numérisation		Recto verso
	Méthode de numérisation		Côté avant: Matrice CCD Arrière: Matrice CCD
	Format de numérisation		KV-S4065CL / KV-S4085CL : 227 mm KV-S4065CW / KV-S4085CW : 302 mm
	Vitesse de numérisation" (portrait)	Binaire / couleur 300 ppp	Recto Lettre: environ 65 pages/min. A4: environ 60 pages/min. Recto verso Lettre: environ 130 images/min. A4: environ 120 images/min.	Recto Lettre: environ 85 pages/min. A4: environ 80 pages/min. Recto verso Lettre: environ 170 images/min. A4: environ 160 images/min.
	Vitesse de numérisation" (paysage)	Binaire / couleur 300 ppp	Recto Lettre: environ 80 pages/min. A4: environ 80 pages/min. Recto verso Lettre: environ 160 images/min. A4: environ 160 images/min.	Recto Lettre: environ 100 pages/min. A4: environ 100 pages/min. Recto verso Lettre: environ 200 images/min. A4: environ 200 images/min.
	Résolution		100-600 ppp (par pas de 1 ppp) Optique: 600 ppp (sens d'alimentation principal et secondaire)
	Gradation tonale		Binaire, Echelle de gris (8 bits), Couleur, MultiStream: Binaire & Gris, Binaire & Couleur
	Contrôle de l'image		Accentuation d'image, Seuil dynamique, Séparation automatique, Image inversée, Niveau du blanc depuis papier
	Compression		JPEG (couleur, échelle de gris)
	Papier	Taille	48 × 70 mm à 297 × 432 mm En mode d'alimentation manuelle ou de papier épais : 48 × 100 mm
		Epaisseur	0,04-0,2 mm Chemin en ligne droite: max. 0,6 mm
		Poids	Mode papier fin : 20-50 g/m² Mode papier normal : 50-157 g/m² Mode papier épais : 157-209 g/m² Mode automatique : 20-157 g/m²
	Capacité du bac d'alimen-tation		300 feuilles (64 g/m²)
Scanner	Dimensions externes (Largeur × Profondeur × Hauteur)		474 × 585 × 329 mm
	Poids		25 kg
	Spécifications d'alimenta- tion		CA 100-240 V, 50/60 Hz
	Consom- mation électrique	Numérisa- tion	105 W ou moins (100-120 V CA) 100 W ou moins (220-240 V CA)	125 W ou moins (100-120 V CA) 120 W ou moins (220-240 V CA)
		Prêt	27 W ou moins (100-240 V CA)	36 W ou moins (100-240 V CA)
		Veille	2 W ou moins (100-240 V CA)	2 W ou moins (100-240 V CA)
		En attente	0,5 W ou moins (100-240 V CA)	0,5 W ou moins (100-240 V CA)
Environnement d'exploitation			Température: 15-30 °C, humidité: 20-80 % HR
Environnement de stockage			Température: 0-40 °C, humidité: 10-80 % HR

^1 La vitesse de numérisation varie selon l'ordinateur hôte, le système d'exploitation, l'application, la quantité de données de l'image et le type de papier.

Index

A

Ajustement de l'ombrage 85

Applique 87

B

Bac d'alimentation 15

Bac de sortie 15

Bac en ligne droite 16

Bourragespapier 47

Buteauxilaire desorting 15

C

Cable USB 87

Capacité du bac d'alimentation 88

Capot avant 15

Capot du dispositif de post-impression 16

Capot du dispositif de pré-impression 16

Capteurs

Capeur d'attente 59

Capteur de bourrage de papier 60

Capeur de début 59

Capeur de détction de glissement 61

Capteur de papier 59

Capeurs d'inclinaison 59

Detecteurs de chevauchement de papier 59

Cartouche d'encre 62,77

CD-ROM Drivers & Utilities / Manuals 87

Chargeur de documents 49

Compression 88

Configuration système requise 4

Connecteur USB 16

Contrôle de l'image 88

Cordon d'alimentation 16,87

Couleur d'arriere-plan 44

Couvercle du capteur d'image (B) 59

Couvercle du capteur d'image (F) 59

D

Dépannage 82

Dimensions externes 89

Disque dur 4

Documents

Conditions pour papier mixte 22

Documents acceptables 21

Documents non acceptables 23

Numérisation de documents 27

E

ENERGY STAR 4

Entree secteur 16

Environnement de stockage 89

Environnement d'exploitation 89

F

Face de numérisation 88

Fente de sortie 48, 49

Fiches de contrôle 41

G

Gradation tonale 88

Guides coulissants du bac de sortie 15

Guides de document 15

1

Impression 80

Imprimeuse de postnumérisation 74

Imprimeuse de prénumérisation 72

Informations de sécurité 8

Interface 4

Interrupteur d'alimentation 15,20

K

Kit de remplacement de rouleau 62

L

Loquet de déverrouillage du capot avant 15

M

Memo 4

Méthode de numérisation 88

Mode d'épaisseur du papier 25

N

Nettoyage des capteurs 58

Nettoyage des rouleaux 53

Nettoyage du scanner 49

0

Ordinateur 4

P

Panneau de configuration 15, 17

Papier 88

Papier de nettoyage des rouleaux 9, 51, 62, 87

Papier d'ombrage 87

Pièces de rechange 62

Pinceau soufflant 59,87

Plaque de reference 44

Poids 89

Position du bac d'alimentation 24

Remplacement des pieces 63

repere delimité 30,36

Repere de sortie 15

Résolution 88

Rouleaux

Rouleade freinage 55,67

Rouleaux conducteurs 55

Rouleaux d'alimentation de papier 55, 63

Rouleaux de séparation 55, 63

Rouleaux libres 55

s

Sortied'air du ventilateur 16

Sous-bac d'extension 15

Specifications 88

Spécifications d'alimentation 89

Système d'exploitation 4

T

Témoin d'erreur 15, 19

Témoin Pré 18, 19

Touche de selection ADF 17

Touche d'épaissur de papier 17

Touche du bac d'alimentation 17

Touche Start/Stop 18

U

Unités en option 62

Utilitaireutilisateur 57,71

V

Vitesse de numérisation 88
