0735 - Tondeuse à gazon électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-bordures électrique (tondeuse à gazon électrique)
Marque	SKIL
Modèle	0735
Alimentation	Électrique sur secteur, 220-240 V ~ 50/60 Hz
Puissance nominale	500 W (estimation)
Vitesse de rotation	Non spécifiée
Système de coupe	Fil nylon, alimentation semi-automatique par percussion
Type de bobine	Bobine pré-enroulée SKIL 2610Z01354
Diamètre de coupe	Non spécifié
Poids	2,5 kg (estimation)
Dimensions (L x l x h)	Non spécifiées
Fonctions principales	Coupe des herbes hautes, coupe sous les buissons, utilisation sur pentes et bordures
Double isolation	Oui, classe II
Protection de coupe	Oui, avec lame de coupe du fil intégrée
Sécurité	Gâchette avec bouton de déblocage, dispositif d'immobilisation du cordon, arrêt d'urgence (débrancher la prise)
Niveau sonore (pression acoustique)	70 dB(A)
Niveau sonore (puissance acoustique)	90 dB(A) garanti < 93 dB(A)
Vibrations (main-bras)	< 2,5 m/s² (incertitude K = 1,5 m/s²)
Entretien et nettoyage	Nettoyage avec chiffon humide, nettoyage des fentes d'aération à la brosse, nettoyage de la lame de coupe après chaque usage
Pièces détachées et réparabilité	Bobine SKIL 2610Z01354, système de bobine complet, lame de coupe, protection de coupe
Garantie	Garantie constructeur SKIL, retour au revendeur ou centre SAV
Usage	Domestique, non professionnel
Température d'utilisation	0°C à 40°C
Rangement	Rail de rangement mural (vis non fournies), crochet

FOIRE AUX QUESTIONS - 0735 SKIL

Comment démarrer le coupe-bordures SKIL 0735 ?

Assurez-vous que la rallonge est immobilisée dans le dispositif prévu. Appuyez sur le bouton de déblocage (E) et maintenez la gâchette (C) enfoncée pour démarrer. Relâchez pour arrêter.

Comment alimenter le fil de coupe automatiquement ?

Tapez légèrement le bouton d'alimentation (F) sur le sol pendant que le moteur tourne. Deux fils seront libérés et coupés à la bonne longueur par la lame de coupe (G).

Que faire si le fil ne s'alimente pas ?

Vérifiez que la bobine n'est pas vide ou que le fil n'est pas emmêlé. Si nécessaire, rembobinez manuellement la bobine ou remplacez le système de bobine par le modèle SKIL 2610Z01354.

Puis-je utiliser des lames métalliques sur cet outil ?

Non, il est strictement interdit de monter des éléments de coupe métalliques. Utilisez uniquement du fil nylon.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection, des pantalons longs et des chaussures robustes. Maintenez les enfants et animaux à distance. Ne travaillez pas dans l'humidité et débranchez toujours avant tout entretien.

Comment nettoyer le coupe-bordures après utilisation ?

Utilisez un chiffon humide pour nettoyer l'outil. Nettoyez régulièrement les fentes d'aération (J) avec une brosse ou de l'air comprimé. Nettoyez la lame de coupe (G) après chaque usage.

Que faire si l'outil vibre anormalement ?

Cela peut être dû à de l'herbe trop haute. Coupez par étapes. Si les vibrations persistent, vérifiez que la tête de coupe est correctement fixée et que la bobine n'est pas déséquilibrée.

Quel type de rallonge utiliser ?

Utilisez une rallonge spéciale extérieur avec une capacité de 16 A, complètement déroulée. Protégez-la de la chaleur, de l'huile et des arêtes vives.

Comment ranger l'outil ?

Rangez-le dans un endroit sec et fermé à clé, hors de portée des enfants. Vous pouvez utiliser le rail de rangement (K) en le fixant au mur avec des vis (non fournies) et le crochet (L).

Où puis-je trouver des pièces de rechange comme la bobine ?

La bobine de rechange recommandée est la SKIL 2610Z01354. Adressez-vous à votre revendeur ou au centre de service après-vente SKIL. Consultez le site www.skileurope.com pour les adresses.

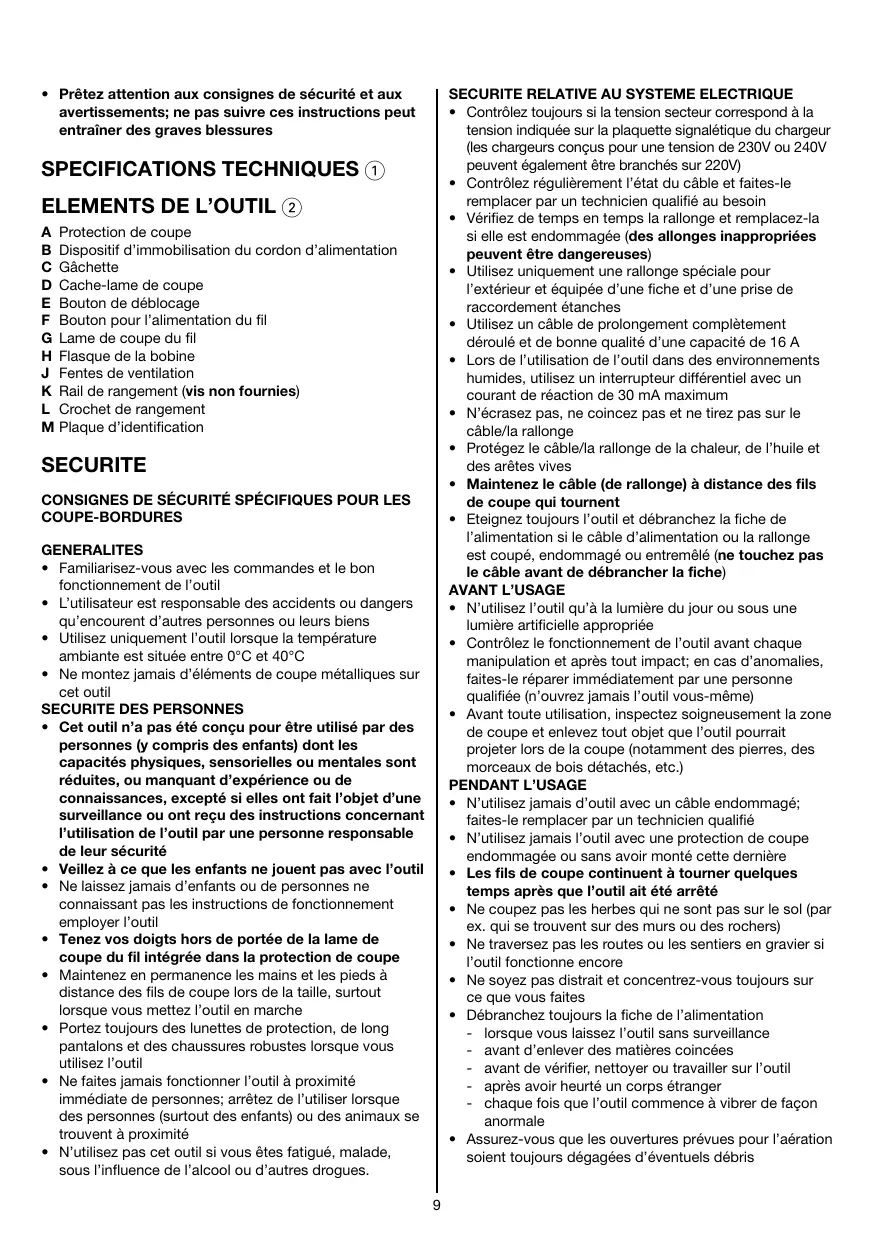

MODE D'EMPLOI 0735 SKIL

• Cet outil est destiné à couper les herbes et mauvaises herbes sous les buissons ainsi que sur les pentes et les courdures qui ne peuvent être atteintes avec une tondeuse
• Cet outil n'est donc pas pour un usage professionnel
• Vérifie que le conditionnement contient toutes les pièces représentées dans le schéma ②
• Lorsque des pièces manquent ou sont endommagées, veuillez contacter votre distributeur
• -le pour pouvoir vous y référer ultérieurement ③
• Prétez attention aux consignes de sécurité et aux avertissements; ne pas suivre ces instructions peut entraîner des graves blessures

A Protection de coupe B Dispositif d'immobilisation du cordon d'alimentation C Gachette D Cache-lame de coupe E Bouton de déblocage F Bouton pour l'alimentation du fil G Lame de coupe du fil H Flaque de la bobine J Fentes de ventilation K Rail de rangement (vis non fournies) L Crochet de rangement M Plaque d'identification

Consignes de securite specifiques pour les coupe-bordures

• Familiarisez-vous avec les commandes et le bon fonctionnement de l'outil. L'utilisateur est responsable des accidents ou dangers qu'encourent d'autres personnes ou leurs biens.
• Utilisez uniquement l'outil lorsque la température ambiantesituée entre 0°C et 40°C
• Ne montez jamais d'éléments de coupe métalliques sur cet outil

Sécurité des personnes

• Cet outil n'a pas été conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience ou de connaissances, excepté si elles ont fait l'objet d'une surveillance ou ont reçu des instructions concernant l'utilisation de l'outil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne jouent pas avec l'outil.
• Ne laissez jamais d'enfants ou de personnes ne connaissant pas les instructions de fonctionnement employer l'outil. Tenez vos doigts hors de portée de la lame de coupe du fil intégrée dans la protection de coupe.
• Maintenez en permanence les mains et les pieds à distance des fils de coupe lors de la taille, surtout lorsque vous mettez l'outil en marche
• Portez toujours des lunettes de protection, de longs pantalons et des chaussures robustes lorsque vous utilisez l'outil
• Ne faites jamais fonctionner l'outil à proximité immédiate de personnes; arrêtez de l'utiliser lorsque des personnes (surtout des enfants) ou des animaux se trouvent à proximité.
• N'utilisez pas cet outil si vous êtes fatigué, malade, sous l'influence de l'alcool ou d'autres drogues.

Securite relative au systeme electrique

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique du chargeur (les chargeurs conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Contrôlez régulièrement l'état du câble et faites-le remplacer par un technicien qualifié au besoin
• Vérifiez de temps en temps la ballonne et remplacez-la si elle est endommagée (des rallonges inappropriées peuvent être dangereuses)
• Utilisez uniquement une rallonge spéciale pour l'extérieur et équipée d'une fiche et d'une prise de raccordement étanches. Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A. Lors de l'utilisation de l'outil dans des environnements humides, utilisez un interrupteur différentiel avec un courant de réaction de 30 mA maximum.
• N'écrasez pas, ne coincez pas et ne tirez pas sur le cable/la rallonge
• Protégez le câble/la rallonge de la chaleur, de l'huile et des arêtes vives
• Maintenez le cable (de rallonge) à distance des fils de coupe qui tournent
• Eteignez toujours l'outil et débranchez la fiche de l'alimentation si le cable d'alimentation ou la rallonge est coupé, endommagé ou entremélé (net touche pas le cable avant de débrancher la fiche)

Avant l'usage

• N'utilisez l'outil qu'à la lumière du jour ou sous une lumière artificielle appropriée
• Contrôlez le fonctionnement de l'outil avant chaque manipulation et après tout impact ; en cas d'anomalies, faites-le réparer immédiatement par une personne qualifiée (n'ouvrez jamais l'outil vous-même)
• Avant toute utilisation, inspectez soigneusement la zone de coupe et enlevez tout objet que l'outil pourrait projeter lors de la coupe (notamment des pierres, des morceaux de bois détachés, etc.)

Pendant l'usage

N'utilisez jamais d'outil avec un câble endommagé ; faites-le remplacer par un technicien qualifié. N'utilisez jamais l'outil avec une protection de coupe endommagée ou sans avoir monté cette dernière. - Les fils de coupe continuent à tourner quelques temps après que l'outil ait été arrêté. - Ne foulez pas les herbes qui ne sont pas sur le sol (par ex. qui se trouvent sur des murs ou des rochers). - Ne traversez pas les routes ou les sentiers en gravier si l'outil fonctionne encore. - Ne soyez pas distrust et concentrez-vous toujours sur ce que vous faites. - Débranchez toujours la fiche de l'alimentation.

• lorsque vous laissez l'outil sans surveillance
• avant d'enlever des matières coincées
• avant de vérifier, nettoyer ou travailler sur l'outil
• après avoir heure un corps étranger
• chaque fois que l'outil commence à vibrer de façon anormale

Assurez-vous que les ouvertures prévues pour l'aération soient toujours dégagées d'éventuels débris

Apres l'usage

• Coupe toujours l'outil et débranche la fiche de la prise avant d'effectuer des réglages, de changer les bobines, de nettoyer ou de laisser l'outil sans surveillance pendant un moment
• Rangez l'outil à l'intérieur dans un endroit sec et fermé à clé, hors de la portée des enfants

Explication des symboles sur l'outil

③ Avertissement! Lisez le manuel d'instruction ④ N'exposez pas l'outil à l'humidité ⑤ Utilisez des lunettes de protection ⑥ Soyez attentif au risque de blessures engendrées par des particules qui volent en éclat (tenez les badauds à bonne distance de la zone de travail) (7) Déconnectez immédiatement la fiche si le câble/la rallonge est endommagé(e) ou coupé(e) pendant le travail (8) Double-isolation (ne nécessite pas de mise à la terre)

Utilisation

Protection de coupe10

• Montez la protection de coupe A comme indiqué, avec la vis à tête ronde fournie. N'utilisez jamais l'outil sans protection de coupe A.

Dispositif d'immobilisation du cordon d'alimentation 11

• accrochez la boucle dans le dispositif d'immobilisation de la rallonde B comme indiqué
• tirez fort pour bien serrer la rallonde

Marche/arrêt 12

! après avoir coupé l'outil, les fils de coupe continuent à tourner durant quelques secondes - laissez les fils de coupe s'arrêter de tourner avant de reconnecter l'outil

! Ne mettez pas rapidement en marche et à l'arrêt

• Taille

! veillez à ce que le capot rouge D ② soit enlevé de la lame de coupe du fil avant d'utiliser l'outil

! veillez à ce que la zone de coupe soit dégagée des pierres, des débris et autres objets étrangers

! commencez la taille uniquement lorsque l'outil tourne à pleine vitesse

commencez la taille près de la prise de courant et écartez-vous en travaillant

• coupez les herbes hautes en couches (commencez toujours par le haut)
• taillez uniquement avec le bout du fil de coupe
• ne coupez pas d'herbe humide ou mouillée
• évitez que l'herbe coupée s'agglomère dans la bobine (ne faites pas de coupes lourdes)
• ne surchargez pas l'outil
• coupe prudemment autour des arbres et des buissons, afin qu'ils n'entrent pas en contact avec les fils de coupe
• Tenez l'outil à distance des objets solides afin de protéger les fils de coupe contre une usure excessive
• soyez attentif aux forces de recul qui se produisent lorsque vous touchez des objets solides
• Tenue et guidage de l'outil 13
• pour couper les herbes longues, balancez lentement l'outil de droite à gauche et vice-versa
• pour couper des herbes plus courtes, inclinez l'outil comme indiqué
• pour tailler les courdures, tournez la tête de coupe à comme illustré
• Tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci.
• Conserve une position de travail stable
• tenez toujours l'outil à une distance du corps

Alimentation du fil 14

• Tapez le bouton F légèrement sur le sol (de préférence sur une surface solide) pendant que le moteur tourne
• deux fils de coupe seront dégagés et coupés à la longueur correcte par la lame de coupe du fil G

! veillez à ce que le capot rouge D ② soit enlevé de la lame de coupe du fil avant d'utiliser l'outil

! veillez à ne pas vous blesser avec la lame de coupe du fil

• après alimentation du fil, replacez l'outil dans son état normal d'utilisation avant de la mesure sous tension
• alimentez régulièrement les fils pour conserver un cercle de coupe complet
• lorsque le moteur tourne sans charge et que l'herbe n'est pas coupée, les fils de coupe sont abimés ou cassés; rembobine la bobine ou remplacez le système de bobine
• Rembobinage de la bobine (15)

Au cas où les fils de coupe ne parviennent pas à sortir de la flasque de la bobine.

Arrêtez l'outil et débranchez la prise

• enlevez le système de bobinage de l'outil et sortez la bobine de la flasque de la bobine
• rembobinez bien les deux fils de coupe, en couches égales, dans le sens de la flèche
• insérez les deux fils dans les fentes de la bobine X et veillez à ce qu'ils soient bien en place (laissez une longueur de fil suffisante)
• Enfilez les deux fils par les trous de la bobine Y avant de placer la bobine rembobinée dans la flasque de la bobine H. Veillez à ce que la bobine soit bien mise en place, ensuite relâchez les deux fils des fentes X en tirant fermement dessus.
• montez le système de bobine sur l'outil (tournez la bobine dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez d'un clic) 16
• Remplacement du système de bobine (16)

Arrêtez l'outil et débranchez la prise

• enlevez/montez simplement l'ancien/le nouveau système de bobine comme illustré
• Utilisez uniquement le système de bobine SKIL 2610Z01354 avec cet outil (les dégâts dus à l'utilisation d'autres systèmes de bobine seront exclus de la garantie)
• après avoir remplacé le système de bobine, effectuez un test de fonctionnement de l'outil durant au moins une minute, sans charge, pour vous assurer que l'outil fonctionne correctement

S'assurez que l'outil est hors service en le débranchant.

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Débranche toujours la fiche de la prise avant de nettoyer et/ou d'effectuer l'entretien
• Gardez toujours votre outil et le câble propres (spécialement les aérations)
• pour nettoyer l'outil, utilisez un chiffon humide (n'utilisez jamais de produit de nettoyage ou de solvant)
• nettoyez la lame de coupe du fil G ② et la protection de coupe A après chaque utilisation
• nettoyez régulièrement les fentes d'aération J ② à l'aide d'une brosse ou d'air comprimé
• Vérifiez régulièrement l'état de la tête de coupe et le serrage des écrous, des boulons et des vis
• Vérifiez régulièrement s'il y a des pièces usées ou abimées et faites-les réparer/remplacer le cas échéant

Rangement 17

• rangez l'outil à l'intérieur dans un endroit sec et fermé à clé, hors de la portée des enfants
• montez convenablement le rail de rangement K sur le mur avec 4 vis (non fournies) et bien mis à niveau
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui- ée pour outillage SKIL
• retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)

Dépannage

• Le listing suivant indique les symptômes de problèmes, les causes éventuelles et les actions correctives (si celles-ci n'identif pas et ne corrigeant pas le problème, contactez votre fournisseur ou la station-service)

Arrêtez l'outil et débranchez la fiche avant d'examiner le problème

L'outil ne fonctionne pas

• prise de l'alimentation en faute -> utilisez une autre prise
• rallonge endommagée -> remplacez la rallonge

L'outil fonctionne par intermittence

• cable interne défectueux -> contactez le fournisseur/ la station-service
• cable marche/arrêt défectueux ->contactez le fournisseur/la station-service

L'outil vibre de manière anormale

• herbe trop haute -> coupe par étapes

L'outil ne coupe pas - fil trop court/cassé -> alimenter le fil à la main

Le fil ne peut être alimenté

• bobine vide -> remplacer la bobine
• fil mêlé dans la bobine -> inspectez la bobine; rembobinez le cas échéant
• Le fil n'est pas coupé à la longueur correcte -> enlevez le couvercle de la lame de coupe

Le fil n'arrête pas de casser

• fil mêlé dans la bobine -> inspectez la bobine; rembobinez le cas échéant
• coupe-bordures mal utilisé -> tailler uniquement avec le bout du fil; éviter les pierres, les murets et autres objets durs; alimenter le fil régulièrement

• énagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou é
• Le symbole ⑨ vous le rappellera au moment de la mise au rebut de l'outil.

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60335 conforme aux réglements 2006/95/CE, 2004/108/CE, 2006/42/CE
• Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

• Mesuré selon EN 60335 le niveau de la pression sonore de cet outil est 70 dB(A) et le niveau de la puissance sonore 90 dB(A) (déviation standard: 3 dB), et la vibration < 2.5m/s^2 (methode main-bras; incertitude K = 1.5m/s^2 )
• Mesuré conformément à la norme 2000/14/EC (EN/ISO 5349), le niveau sonore garanti LWA est inférieur à 93 dB(A) (procédure d'évaluation de la conformité conforme à l'Annexe VI)

Organisme notifié: KEMA, Arnhem, NL

Numéro d'identification de l'organisme Noticesi: 0344

• Le niveau de vibrations émises a été mesure conformément à l'essay normalisé de la norme EN 60335; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées
• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.
