0730 - Tondeuse à gazon électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-bordures électrique (fil nylon)
Marque	SKIL
Modèle	0730
Alimentation	Secteur 220-240 V, 50/60 Hz
Double isolation	Oui (ne nécessite pas de mise à la terre)
Protection de coupe	Incluse (doit être montée avant utilisation)
Système d'alimentation du fil	Par tapotement sur le bouton (H) contre le sol
Type de fil	Bifilaire, rembobinable
Bobine de rechange	SKIL réf. 2610Z01354
Tube télescopique	Oui (réglable en hauteur)
Poignée de guide	Montée avec 4 vis, réglable
Dispositif anti-enroulement	Oui (immobilisation du cordon d'alimentation)
Niveau de pression sonore	70 dB(A) (écart-type 3 dB)
Niveau de puissance sonore garanti (LWA)	≤ 93 dB(A)
Niveau de vibration	< 2,5 m/s² (incertitude K = 1,5 m/s²)
Poids	Environ 2,5 kg (estimation)
Longueur du câble	Non spécifiée (utiliser une rallonge adaptée)
Entretien	Nettoyer avec un chiffon humide, pas de solvant ; nettoyer les fentes d'aération
Rangement	Rail mural (vis non fournies) ; ranger dans un endroit sec et fermé à clé
Usage	Non professionnel ; pour herbes et mauvaises herbes sous buissons, pentes et bordures

FOIRE AUX QUESTIONS - 0730 SKIL

Comment démarrer l'outil ?

Appuyez sur la gâchette F pour mettre en marche. Relâchez-la pour arrêter. Les fils continuent de tourner quelques secondes après l'arrêt.

Comment régler la hauteur du coupe-bordures ?

Desserrez la douille de verrouillage D en tournant dans le sens des aiguilles d'une montre, étendez le tube télescopique à la hauteur souhaitée, puis serrez la douille dans le sens inverse.

Comment alimenter le fil de coupe ?

Tapotez légèrement le bouton H sur le sol (surface dure) pendant que le moteur tourne. Assurez-vous que le capot rouge G est retiré de la lame de coupe.

Que faire si le fil ne sort pas ou est cassé ?

Arrêtez l'outil et débranchez la prise. Retirez le système de bobine et inspectez-la. Rembobinez le fil en couches égales dans le sens de la flèche, puis remontez la bobine en tournant dans le sens horaire jusqu'au clic.

Quelle bobine de rechange utiliser ?

Utilisez uniquement le système de bobine SKIL 2610Z01354. L'utilisation d'autres bobines annule la garantie.

Comment nettoyer l'outil ?

Débranchez toujours la prise. Nettoyez avec un chiffon humide, jamais de solvant. Nettoyez régulièrement les fentes d'aération avec une brosse ou de l'air comprimé.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes de protection, un long pantalon et des chaussures robustes. Tenez les enfants et animaux à distance. Ne jamais utiliser avec un câble endommagé. Débranchez avant tout entretien.

Que faire en cas de vibration anormale ?

Arrêtez l'outil et débranchez. Vérifiez si l'herbe n'est pas trop haute (coupez par étapes) ou si la bobine n'est pas endommagée. Si le problème persiste, contactez un service agréé.

Peut-on utiliser une rallonge ?

Oui, utilisez une rallonge pour extérieur complètement déroulée, d'une capacité de 16 A, avec prise et fiche étanches. Ne l'écrasez pas et tenez-la éloignée du fil de coupe.

Comment ranger l'outil ?

Rangez-le à l'intérieur, dans un endroit sec et fermé à clé, hors de portée des enfants. Utilisez le rail de rangement mural (vis non fournies).

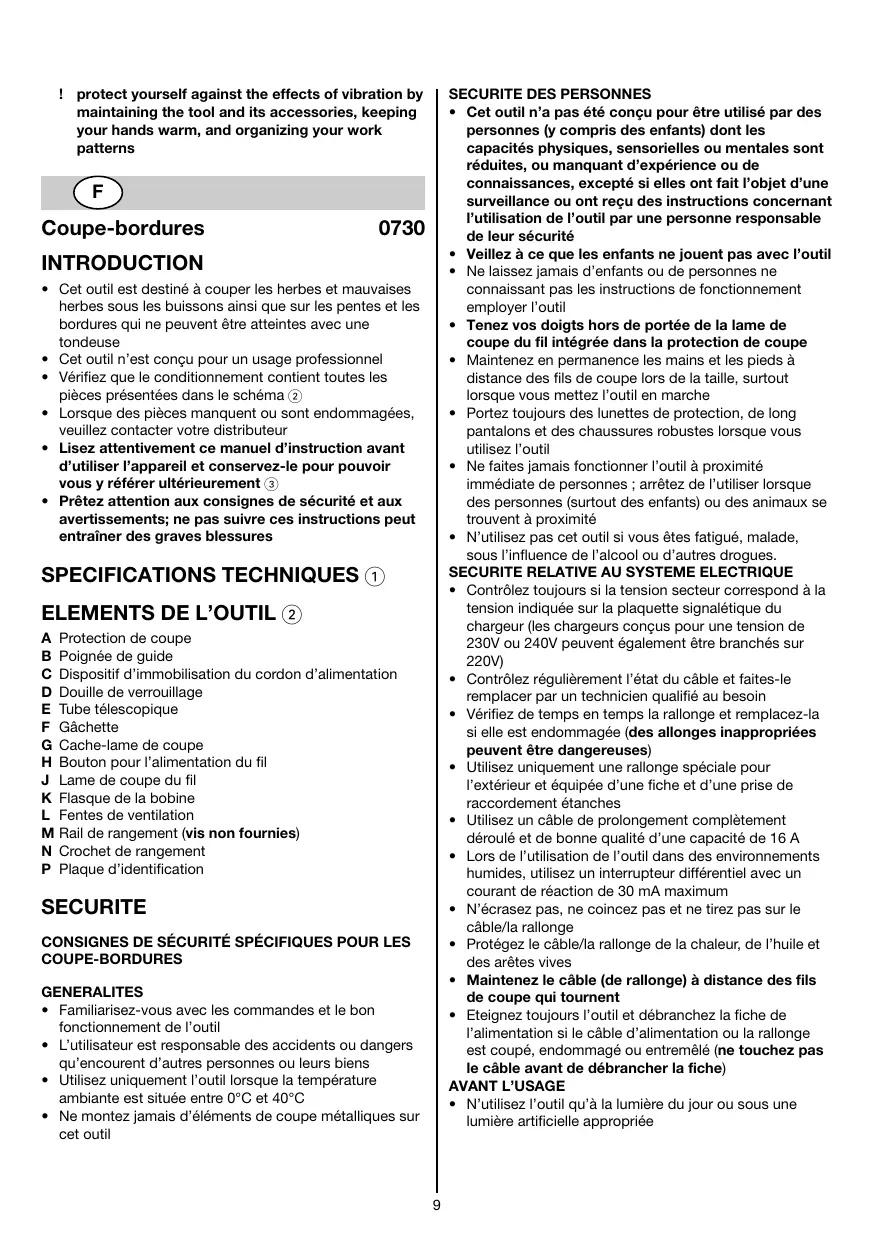

MODE D'EMPLOI 0730 SKIL

• Cet outil est destiné à couper les herbes et mauvaises herbes sous les buissons ainsi que sur les pentes et les courdures qui ne peuvent être atteintes avec une tondeuse
• Cet outil n'est donc pas pour un usage professionnel
• Vérifie que le conditionnement contient toutes les pièces représentées dans le schéma ②
• Lorsque des pièces manquent ou sont endommagées, veuillez contacter votre distributeur
• Lisez attentivement ce manuel d'instruction avant d'utiliser l'appareil et conservez-le pour pouvoir vous y référer ultérieurement ③
• Prétez attention aux consignes de sécurité et aux avertissements; ne pas suivre ces instructions peut entraîner des graves blessures

A Protection de coupe B Poignée de guide C Dispositif d'immobilisation du cordon d'alimentation D Douille de verrouillage E Tube télescopique F Gachette G Cache-lame de coupe H Bouton pour l'alimentation du fil J Lame de coupe du fil K Flasque de la bobine L Fentes de ventilation M Rail de rangement (vis non fournies) N Crochet de rangement P Plaque d'identification

Consignes de securite specifiques pour les coupe-bordures

• Familiarisez-vous avec les commandes et le bon fonctionnement de l'outil. L'utilisateur est responsable des accidents ou dangers qu'encourent d'autres personnes ou leurs biens.
• Utilisez uniquement l'outil lorsque la température ambiantesituée entre 0°C et 40°C
• Ne montez jamais d'éléments de coupe métalliques sur cet outil

Sécurité des personnes

• Cet outil n'a pas été conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience ou de connaissances, excepté si elles ont fait l'objet d'une surveillance ou ont reçu des instructions concernant l'utilisation de l'outil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne jouent pas avec l'outil.
• Ne laissez jamais d'enfants ou de personnes ne connaissant pas les instructions de fonctionnement employer l'outil. Tenez vos doigts hors de portée de la lame de coupe du fil intégrée dans la protection de coupe.
• Maintenez en permanence les mains et les pieds à distance des fils de coupe lors de la taille, surtout lorsque vous mettez l'outil en marche
• Portez toujours des lunettes de protection, de longs pantalons et des chaussures robustes lorsque vous utilisez l'outil
• Ne faites jamais fonctionner l'outil à proximité immédiate de personnes; arrêtez de l'utiliser lorsque des personnes (surtout des enfants) ou des animaux se trouvent à proximité.
• N'utilisez pas cet outil si vous êtes fatigué, malade, sous l'influence de l'alcool ou d'autres drogues.

Securite relative au systeme electrique

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique du chargeur (les chargeurs conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Contrôlez régulièrement l'état du câble et faites-le remplacer par un technicien qualifié au besoin
• Vérifiez de temps en temps la ballonge et remplacez-la si elle est endommagée (des allonges inappropriées peuvent être dangereuses)

Utilisez uniquement une ballonge spéciale pour l'extérieur et équipée d'une fiche et d'une prise de raccordement étanches. Utilisez un cable de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A. - Lors de l'utilisation de l'outil dans des environnements humides, utilisez un interrupteur différentiel avec un courant de réaction de 30mA maximum. - N'écrasez pas, ne coincez pas et ne tirez pas sur le cable/la ballonge. - Protégéz le cable/la ballonge de la chaleur, de l'huile et des arêtes vives. - Maintenez le cable (de rallonge) à distance des fils de coupe qui tournent. - Eteignez toujours l'outil et débranchez la fiche de l'alimentation si le cable d'alimentation ou la rallonge est coupé, endommagé ou entremélé (ne touchez pas le cable avant de débrancher la fiche).

Avant l'usage

N'utilisez l'outil qu'à la lumière du jour ou sous une lumière artificielle appropriée

• Contrôlez le fonctionnement de l'outil avant chaque manipulation et après tout impact ; en cas d'anomalies, faites-le réparer immédiatement par une personne qualifiée (n'ouvre jamais l'outil vous-même)
• Avant toute utilisation, inspectez soigneusement la zone de coupe et enlevez tout objet que l'outil pourrait projeter lors de la coupe (notamment des pierres, des morceaux de bois détachés, etc.)

Pendant l'usage

N'utilisez jamais d'outil avec un câble endommagé ; faites-le remplacer par un technicien qualifié. N'utilisez jamais l'outil avec une protection de coupe endommagée ou sans avoir monté cette dernière. - Les fils de coupe continuent à tourner quelques temps après que l'outil ait été arrêté. - Ne coupez pas les herbes qui ne sont pas sur le sol (par ex. qui se trouvent sur des murs ou des rochers). - Ne traversez pas les routes ou les sentiers en gravier si l'outil fonctionne encore. - Ne soyez pas distrust et concentrez-vous toujours sur ce que vous faites. - Débranchez toujours la fiche de l'alimentation.

• lorsque vous laissez l'outil sans surveillance
• avant d'enlever des matières coincées
• avant de vérifier, nettoyer ou travailler sur l'outil
• après avoir heure un corps étranger
• chaque fois que l'outil commence à vibrer de façon anormale

Assurez-vous que les ouvertures prévues pour l'aération soient always dégagées d'éventuels débris

Apres l'usage

• Coupe toujours l'outil et débranche la fiche de la prise avant d'effectuer des réglages, de changer les bobines, de nettoyer ou de laisser l'outil sans surveillance pendant un moment
• Rangez l'outil à l'intérieur dans un endroit sec et fermé à clé, hors de la portée des enfants

Explication des symboles sur l'outil

③ Avertissement! Lisez le manuel d'instruction ④ N'exposez pas l'outil à l'humidité ⑤ Utilisez des lunettes de protection ⑥ Soyez attentif au risque de blessures engendré par des particules qui volent en éclat (tenez les badauds à une distance de la zone de travail) ⑦ Déconnectez immédiatement la fiche si le câble/la rallonge est endommagé(e) ou coupé(e) pendant le travail ⑧ Double-isolation (ne nécessite pas de mise à la terre)

Utilisation

Protection de coupe10

• Montez la protection de coupe A comme indiqué, avec la vis à tête ronde fournie. N'utilisez jamais l'outil sans protection de coupe A.

Montage/réglement de la poignée de guide 11

• Montez la poignée de guide B comme indiqué avec les 4 vis fournies. Serrrez fortement toutes les 4 vis.

Dispositif d'immobilisation du cordon d'alimentation 12

accroche la boucle dans le dispositif d'immobilisation de la rallonge C comme indiqué - tirez fort pour bien serrer la rallonge

• Ajustement de la hauteur13

Pour régler la hauteur de l'outil, de manière à ce que vous avant-bras soit droits lors de la talle

• Desserrez la douille de verrouillage D ② en la faisant tourner dans le sens des aiguilles d'une montre.
• étendez le tube E (2) jusqu'à l'obtention de la hauteur souhaitée
• serrez la douille de verrouillage D ② en la faisant tourner dans le sens inverse des aiguilles d'une montre

Marche/arrêt (14)

• mettez en marche l'outil en appuyant sur la gâchette F
• arrêtez l'outil en relâchant la gâchette F

! après avoir coupé l'outil, les fils de coupe continuent à tourner durant quelques secondes

• laissez les fils de coupe s'arrêter de tourner avant de reconnecter l'outil ! Ne mettez pas rapidement en marche et à l'arrêt
• Taille

Veillez à ce que le capot rouge G ② soit enlevé de la lame de coupe du fil avant d'utiliser l'outil. Veillez à ce que la zone de coupe soit dégagée des pierres, des débris et autres objets étrangers. Commencez la taille uniquement lorsque l'outil tourne à pleine vitesse. Commencez la taille près de la prise de courant et écartez-vous en travaillant. Coupez les herbes hautes en couches (commencez toujours par le haut). Taillez uniquement avec le bout du fil de coupe. Ne coupez pas d'herbe humide ou mouillée. Évitez que l'herbe coupée s'agglomère dans la bobine (ne faites pas de coupes lourdes). Ne surchargez pas l'outil. Coupez prudemment autour des arbres et des buissons, afin qu'ils n'entrent pas en contact avec les fils de coupe. Tenez l'outil à distance des objets solides afin de protéger les fils de coupe contre une usure excessive. Soyez attentif aux forces de recul qui se produisent lorsque vous touchez des objets solides.

• Tenue et guidage de l'outil 15
• pour couper les herbes longues, balancez lentement l'outil de droite à gauche et vice-versa
• pour couper des herbes plus courtes, inclinez l'outil comme indiqué
• tournez l'outil pour tailler les courtures
• tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci
• Conserve une position de travail stable
• tenez toujours l'outil à une distance du corps

Alimentation du fil 16

• Tapez le bouton H légèrement sur le sol (de préférence sur une surface solide) pendant que le moteur tourne

Veillez à ce que le capot rouge G ② soit enlevé de la lame de coupe du fil avant d'utiliser l'outil. Veillez à ne pas vous blesser avec la lame de coupe du fil J.

• après alimentation du fil, replacez l'outil dans son état normal d'utilisation avant de la mesure sous tension
• alimentez régulièrement les fils pour conserver un cercle de coupe complet
• îmés ou cassés; rembobinez la bobine ou remplacez le système de bobine
• Rembobinage de la bobine 17

Au cas où les fils de coupe ne parviennent pas à sortir de la flasque de la bobine K

Arrêtez l'outil et débranchez la prise

• enlevez le système de bobinage de l'outil et sortez la bobine de la flasque de la bobineK
• rembobinez bien les deux fils de coupe, en couches égales, dans le sens de la flèche
• insérez les deux fils dans les fentes de la bobine X et veillez à ce qu'ils soient bien en place (laissez une longueur de fil suffisante)
• Enfilez les deux fils par les trous de la bobine Y avant de placer la bobine rembobinée dans la flasque de la bobine K. Veillez à ce que la bobine soit bien mise en place, ensuite relâchez les deux fils des fentes X en tirant fermement dessus.
• montez le système de bobine sur l'outil (tournez la bobine dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic) 18
• Remplacement du système de bobine 18

Arrêtez l'outil et débranchez la prise

• enlevez/montez simplement l'ancien/le nouveau système de bobine comme illustré
• utilisez uniquement le système de bobine SKIL 2610Z01354 avec cet outil (les dégats dus à l'utilisation d'autres systèmes de bobine seront exclus de la garantie)
• après avoir remplaced le système de bobine, effectuez un test de fonctionnement de l'outil durant au moins une minute, sans charge, pour vous assurer que l'outil fonctionne correctement

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Débranche toujours la fiche de la prise avant de nettoyer et/ou d'effectuer l'entretien
• Gardez toujours votre outil et le câble propres (spécialement les aérations)
• pour nettoyer l'outil, utilisez un chiffon humide (n'utilisez jamais de produit de nettoyage ou de solvant)
• nettoyez la lame de coupe du fil J (2) et la protection de coupe A après chaque utilisation
• nettoyez régulièrement les fentes d'aération L ② à l'aide d'une brosse ou d'air comprimé
• Vérifiez régulièrement l'état de la tête de coupe et le serrage des écrous, des boulons et des vis
• Vérifiez régulièrement s'il y a des pièces usées ou abimées et faites-les réparer/remplacer le cas échéant Rangement 19
• rangez l'outil à l'intérieur dans un endroit sec et fermez à clé, hors de la portée des enfants
• montez convenablement le rail de rangement M sur le mur avec 4 vis (non fournies) et bien mis à niveau
• -ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• returnez l'outil non démontré avec votre prévue d'achat au revendeur ou au centre de service après-venture SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)

Dépannage

• Le listing suivant indique les symptômes de problèmes, les causes éventuelles et les actions correctives (si celles-ci n'identifient pas et ne corrigent pas le problème, contactez votre fournisseur ou la station-service)

Arrêtez l'outil et débranchez la fiche avant d'examiner le problème.

L'outil ne fonctionne pas

• prise de l'alimentation en faute -> utilisez une autre prise
• rallonge endommagée -> remplacez la rallonge

L'outil fonctionne par intermittence

• cable interne défectueux ->contactez le fournisseur/ la station-service
• cable marche/arrêt défectueux -> contactez le fournisseur/la station-service

L'outil vibre de manière anormale - herbe trop haute -> coupe par étapes L'outil ne coupe pas - fil trop court/cassé -> alimenter le fil à la main

Le fil ne peut être alimenté

• bobine vide -> remplacer la bobine
• fil mêlé dans la bobine -> inspectez la bobine; rembobinez le cas échéant

Le fil n'est pas coupé à la longueur correcte -> enlevez le couvercle de la lame de coupe Le fil n'arrête pas de casser

• fil mêlé dans la bobine -> inspectez la bobine; rembobinez le cas échéant
• coupe-bordures mal utilisé -> tailler uniquement avec le bout du fil; éviter les pierres, les murets et autres objets durs; alimenter le fil régulièrement

• énagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole ⑨ vous le rappellera au moment de la mise au rebut de l'outil.

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60335 conforme aux règlements 2006/95/CE, 2004/108/CE, 2006/42/CE
• Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot Vice-Président

Jan Trommelen

• Mesuré selon EN 60335 le niveau de la pression sonore de cet outil est 70 dB(A) et le niveau de la puissance sonore 90 dB(A) (déviation standard: 3 dB), et la vibration < 2.5m/s^2 (méthode main-bras; incertitude K = 1.5m/s^2 )
• Mesuré conformément à la norme 2000/14/EC (EN/ISO 5349), le niveau sonore garantit LWA est inférieur à 93 dB(A) (procédure d'évaluation de la conformité conforme à l'Annexe VI) Organisme notifié: KEMA, Arnhem, NL Nombre d'identification de l'organisme notifié: 0344
• Le niveau de vibrations émises a été mesure conformément à l'essay normalisé de la norme EN 60335; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées
• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.
