Type de produit	Réfrigérateur-congélateur combiné
Marque	ZANUSSI
Modèle	ZA3PS5
Dimensions (H x L x P)	2000 x 600 x 625 mm
Capacité nette réfrigérateur	260 litres
Capacité nette congélateur	82 litres
Consommation énergétique	0,96 kWh/24h (350 kWh/an)
Classe climatique	T, ST, N ou SN (voir plaque signalétique)
Pouvoir de congélation	13 kg/24h
Autonomie en cas de panne	24 heures
Alimentation électrique	230 V, 50 Hz
Fonctions principales	Réfrigération avec ventilateur DAC, Congélation rapide, Zone Cave, Alarme de température
Dégivrage	Automatique (réfrigérateur), Manuel (congélateur)
Nettoyage	Eau tiède savonneuse, éviter produits abrasifs
Sécurité	Fixation murale obligatoire, déconnexion avant nettoyage
Pièces détachées	Ampoule, spatule plastique, bacs à glace
Réparabilité	Service après-vente agréé, pièces d'origine
Garantie	24 mois (voir conditions)
Réversibilité des portes	Oui, outillage fourni

FOIRE AUX QUESTIONS - ZA3PS5 ZANUSSI

Comment régler la température du réfrigérateur ?

Tournez le thermostat (I) sur une position de 1 à 6. Plus le chiffre est élevé, plus la température est basse. Pour un réglage initial, utilisez une position moyenne. Le voyant de fonctionnement s'allume. Pour arrêter, mettez sur « O ».

Comment utiliser la congélation rapide ?

Appuyez sur la touche (B) au moins 12 heures avant d'introduire des aliments frais. Le voyant (C) s'allume. Maintenez ce réglage 24 heures après l'introduction, puis repassez en mode normal.

Que faire si le voyant d'alarme (D) s'allume ?

Le voyant indique une température trop élevée dans le congélateur. Il est normal lors de la première mise en marche. Si elle persiste, vérifiez la fermeture de la porte et l'accumulation de givre. Consultez le service après-vente si nécessaire.

Comment dégivrer le congélateur ?

Mettez le thermostat sur « O » ou débranchez. Retirez les aliments et placez-les au frais. Ouvrez la porte, utilisez la spatule en plastique comme gouttière et placez un récipient pour récupérer l'eau. Ne jamais utiliser d'objet métallique. Après dégivrage, nettoyez et séchez.

Comment nettoyer l'intérieur de l'appareil ?

Débranchez avant tout nettoyage. Lavez l'intérieur avec de l'eau tiède et du bicarbonate de soude, rincez et séchez soigneusement. N'utilisez pas de produits abrasifs ni d'éponge métallique.

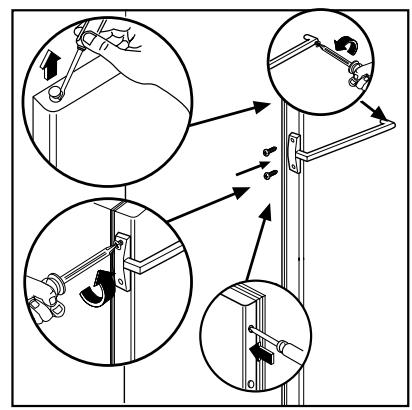

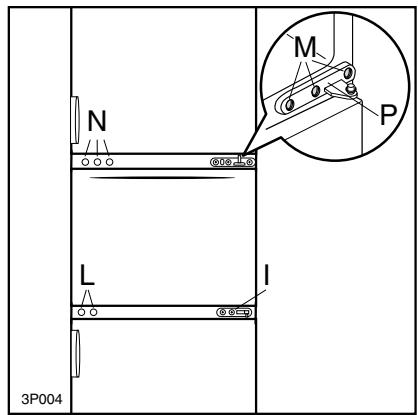

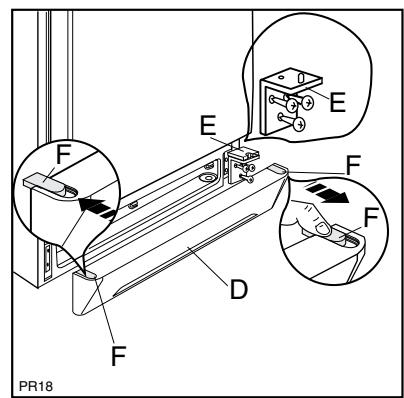

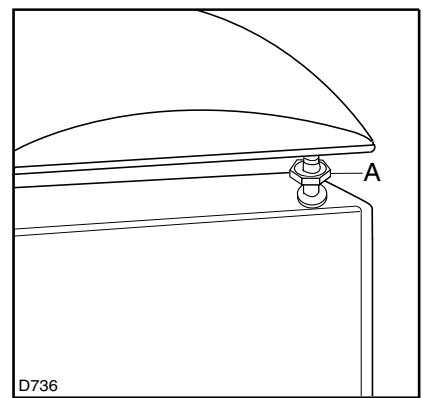

Comment inverser le sens d'ouverture des portes ?

Débranchez l'appareil. Utilisez un tournevis cruciforme et une clé de 10 mm. Suivez les étapes de la notice : démontez les charnières, pivots et poignées, puis remontez-les du côté opposé. Vérifiez l'adhérence des joints.

Où placer les aliments dans le réfrigérateur ?

Viande : tablette en verre au-dessus du bac à légumes. Fruits et légumes : bac à légumes. Produits laitiers : balconnets de porte. Aliments cuits : clayettes. Ne placez pas de bananes, pommes de terre, oignons ou ail non conditionnés.

Que faire en cas de panne de courant prolongée ?

Si l'interruption dépasse l'autonomie de 24 heures, consommez rapidement les aliments décongelés ou cuisinez-les et recongelez-les après refroidissement. Ne recongelez jamais un produit décongelé.

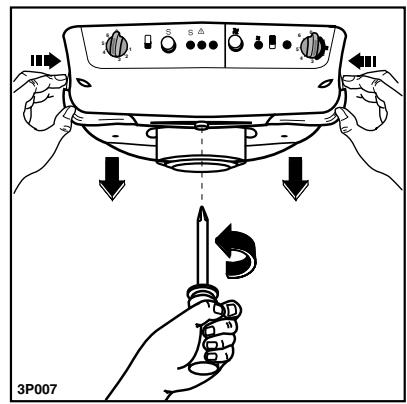

Comment changer l'ampoule du réfrigérateur ?

Débranchez l'appareil. Dévissez la vis du plafonnier, décrochez la partie mobile. Remplacez l'ampoule par une de même puissance (max indiquée sur le diffuseur). Revissez et rebranchez.

Quels sont les conseils pour économiser l'énergie ?

Placez l'appareil loin des sources de chaleur. Assurez une ventilation arrière suffisante. Ouvrez la porte le moins possible. Dégivrez régulièrement. Réglez le thermostat sur une position moyenne. Utilisez le ventilateur DAC uniquement si la température ambiante dépasse 25 °C.

MODE D'EMPLOI ZA3PS5 ZANUSSI

Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute consultation future. Si cet appareil est vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, afin que le nouvel utilisateur puisse être informé de son fonctionnement et des avertissements relatifs.

Si cet appareil, muni d'une fermeture magnétique, doit être utilisé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela afin d'éviter que des enfants puissent s'y enfermer et se mettre ainsi en danger de mort. Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide. L'appareil ne doit pas être situé à proximité de radiateurs ou de cuisinières à gaz.
• Évitez une exposition prolongée de l'appareil aux rayons solaires.

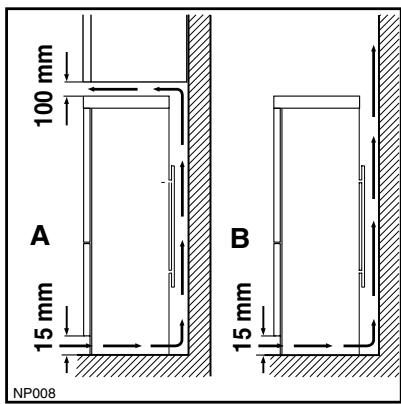

• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant ; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et n'exigez que des pièces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important : en cas de dommage au câble d'alimentation, il faudra le remplacer par un câble spécial ou un ensemble disponible chez le fabricant ou le service technique après-vente. - L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation. - À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons. Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18 °C et +43 °C (classe T) ; +18 °C et +38 °C (classe ST) ; +16 °C et +32 °C (classe N) ; +10 °C et +32 °C (classe SN). La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION : En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes : lorsque la température ambiante descend sous la valeur minimale, la température de conservation du compartiment congélateur peut ne pas être garantie ; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation, il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que la spatule en plastique livrée avec l'appareil.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L'ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois, sont recyclables et peuvent donc se récupérer.

Voici ce que nous vous conseillons :

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par exemple :

Les exemples reportent les symboles suivants :

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylène

PS pour le polystyrène

PIÈCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et/ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contre-marque qui en facilite l'identification.

Conditions de garantie

(B)

Les règles de sécurité exigent que l'appareil soit fixé au mur.

Accessoires contenus dans le sachet :

une équerre

quatre chevilles (pour la fixation à un mur en maçonnerie)

quatre chevilles (pour la fixation sur des murs type placoplâtre)

deux vis

Pour effectuer la fixation, procédez comme suit :

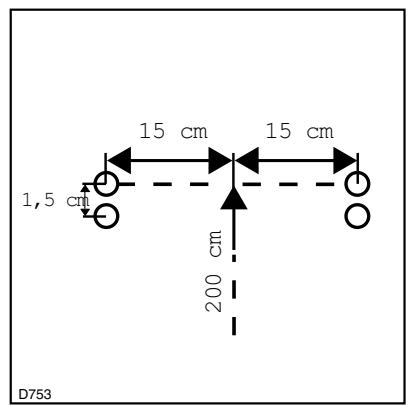

1. Déterminez le centre de l'appareil

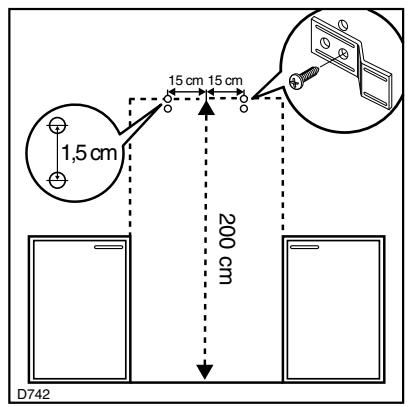

2. Mesurez 2 m du sol. Repérez le point d'intersection entre la hauteur et le centre de l'appareil. Percez un trou avec une mèche de 8 mm de diamètre à 15 cm de part et d'autre de ce point.
3. Percez un trou à 1,5 cm en dessous de ces deux derniers trous.

Pour les murs en maçonnerie :

1. Positionnez les quatre chevilles métalliques et dévissez les vis.
2. Fixez l'équerre horizontalement dans le trou inférieur, comme l'indique la figure, avec la vis qui vient d'être dévissée.
3. Placez l'appareil contre le mur et tournez l'équerre de 90° vers le bas. Veillez à ce que la partie inférieure de l'équerre se trouve entre l'appareil et l'entretoise.
4. Introduisez la deuxième vis dans le trou supérieur et fixez.

Pour les murs type placoplâtre par exemple :

1. Introduisez les chevilles en les vissant dans le trou percé précédemment à l'aide d'un tournevis cruciforme.
2. Fixez l'équerre horizontalement dans le trou inférieur avec la vis, comme l'indique la figure.

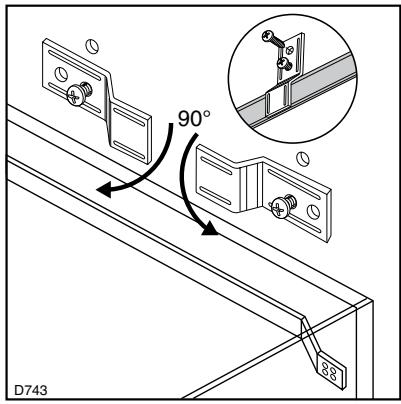

3. Placez l'appareil contre le mur, desserrez la vis de l'équerre et tournez-la de 90° vers le bas. Veillez à ce que la partie inférieure de l'équerre se trouve entre l'appareil et l'entretoise.
4. Revissez la vis et terminez la fixation avec la deuxième vis.

Quand la fixation est terminée, contrôlez que l'appareil est de niveau et stable.

Nettoyage 23

Utilisation du réfrigérateur - Réglage de la

température 23

Recirculation de l'air 23

Réfrigération 24

Eléments modulables 24

Balconnets 24

Utilisation de la zone Cave 24

Utilisation du congélateur - Mise en service 25

Réglage de la température 25

Congélation rapide 25

Voyant d'alarme 25

Congélation 25

Conservation des produits surgelés 25

Décongélation 26

Glaçons 26

Conseils 27

Conseils pour la réfrigération 27

Conseils pour la congélation 27

Conseils pour la surgélation 27

Entretien 28

Nettoyage 28

Arrêt prolongé 28

Remplacement de l'ampoule 28

Dégivrage 28

Anomalie de fonctionnement 29

Informations techniques 30

Installation 30

Emplacement 30

Arrêt pour tablettes 31

Branchement électrique 31

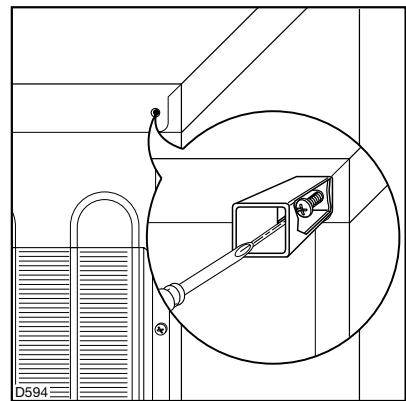

Entretoises postérieures 31

Réversibilité des portes 32

Conditions de garantie 34

Garantievoorwaarden

(NL)

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de « neuf ».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique.

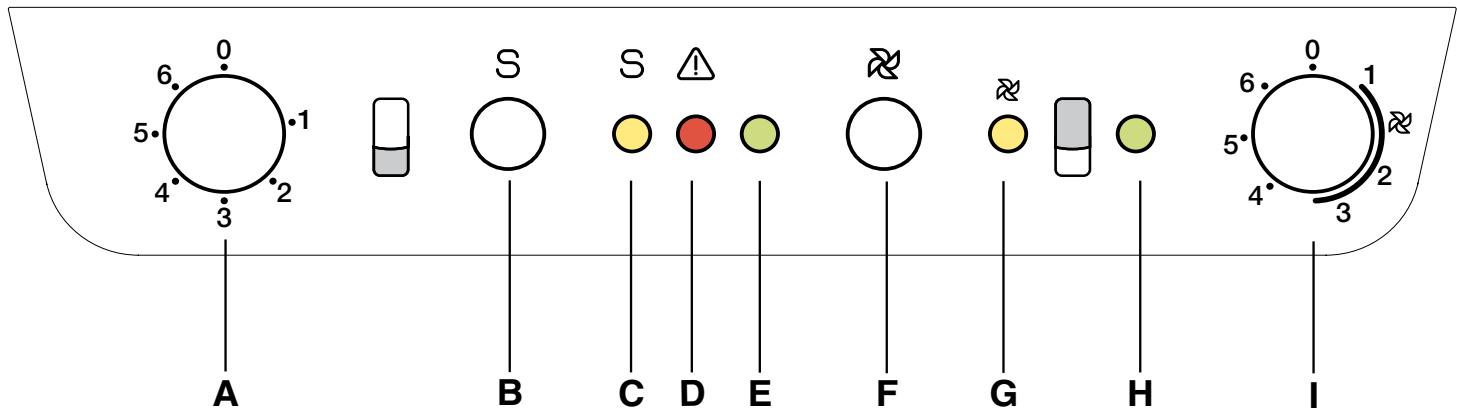

Tableau de commande

A. Thermostat du congélateur B. Touche de congélation rapide C. Voyant de congélation rapide D. Voyant alarme E. Voyant de fonctionnement du congélateur

F. Touche DAC G. Voyant de fonctionnement du DAC H. Voyant de fonctionnement du réfrigérateur I. Thermostat du réfrigérateur

UTILISATION DU RÉFRIGÉRATEUR

Réglage de la température

La température à l'intérieur du réfrigérateur est réglée par le thermostat (I). Ce thermostat comporte 6 positions de marche et une position « O ». Les températures seront d'autant plus basses que le thermostat sera réglé sur une position plus élevée. Lors de la mise en service de l'appareil, nous vous conseillons d'effectuer un premier réglage sur une position moyenne. La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées dans l'appareil, la fréquence d'ouverture de la porte, l'emplacement du réfrigérateur dans le local, etc. Il doit être tenu compte de ces facteurs dans le réglage du thermostat. Pour arrêter l'appareil, tournez le bouton du thermostat sur la position « O ».

Note

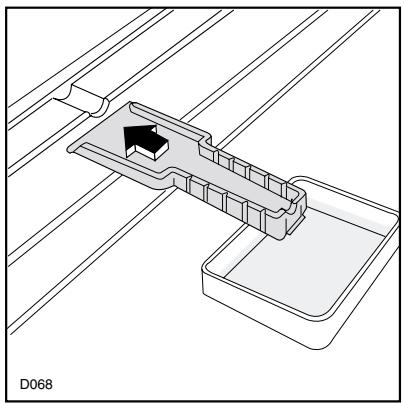

Si l'évaporateur du compartiment réfrigérateur se couvre anormalement de givre, ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, pour que le dégivrage du compartiment réfrigérateur se fasse automatiquement, le compresseur doit

obligatoirement s'arrêter par intermittence.

Recirculation de l'air

La cuve du réfrigérateur est dotée d'un ventilateur spécial D.A.C. (Dynamic Air Cooling) qui s'active en agissant sur l'interrupteur (F). Le voyant vert (G) s'allume pour indiquer que le ventilateur fonctionne.

Il est recommandé d'utiliser le ventilateur (D.A.C.) quand la température ambiante dépasse 25°C.

Nous rappelons qu'il faudra tourner la manette du thermostat du réfrigérateur (I) dans la zone du

symbole

Ce dispositif permet un refroidissement rapide des aliments et une meilleure uniformité de la température à l'intérieur de la cuve.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve ;
• couvrez les aliments, surtout s'ils sont aromatiques ;
• placez les denrées de façon à ce que l'air puisse circuler tout autour.

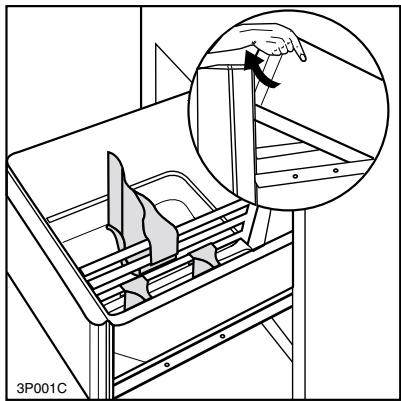

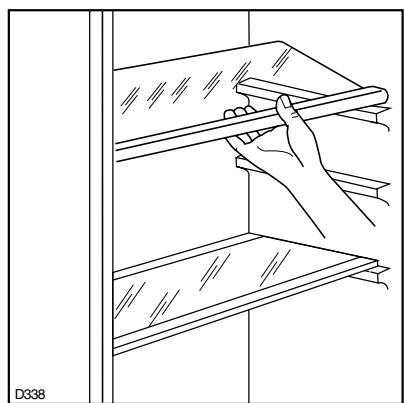

Éléments modulables

Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs, selon vos besoins.

Pour une meilleure utilisation de l'espace, vous pouvez superposer les demi-clayettes avant aux demi-clayettes arrière.

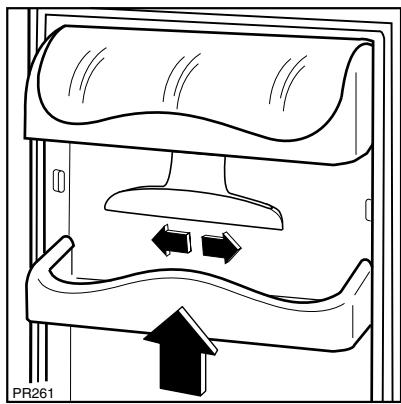

Balconnets

Il est possible de modifier en hauteur les balconnets sur la contre-porte selon vos besoins et le volume des denrées à stocker. Pour les enlever, poussez-les vers le haut.

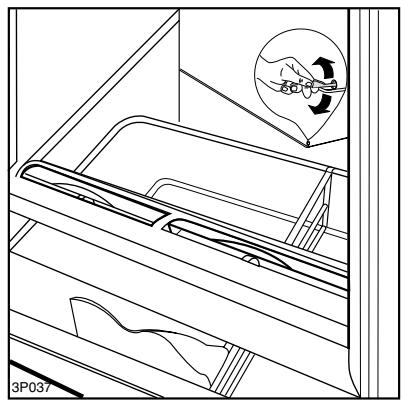

Utilisation de la zone "Cave"

Réglage de la température

La température peut être réglée soit avec le thermostat (voir "Les Thermostats"), soit en agissant sur les volets (A) qui se trouvent dans le réfrigérateur. Avec les volets fermés, on a une température de +3 à +5 °C supérieure à celle du compartiment réfrigérateur. Avec les volets ouverts, on a la même température que celle du compartiment réfrigérateur.

Utilisation

La zone "Cave" est indiquée pour la conservation des légumes et des fruits et pour les boissons. Le compartiment est divisé en plusieurs parties par des séparateurs pour mieux disposer les aliments.

Pour nettoyer cette zone, enlevez le bac comme l'indique la figure.

Enfoncez la fiche dans la prise de courant (le voyant (A) s'allume en indiquant que l'appareil est sous tension).

Tournez le bouton du thermostat (A) vers la droite sur une position moyenne.

Pour arrêter l'appareil, tournez le bouton du thermostat sur la position «O».

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, la position exacte doit être repérée en considérant que la température interne dépend des facteurs suivants :

• température ambiante ; fréquence d'ouverture des portes ;
• quantité d'aliments conservés ;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole « O ».

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Congélation rapide

Pour la mise en congélation rapide, appuyez sur la touche (B).

Le voyant (C) s'allume.

Voyant d'alarme (D)

Le voyant d'alarme s'allume lorsque la température à l'intérieur du congélateur remonte au-dessus d'une certaine valeur qui est préjudiciable à une conservation de longue durée.

Il est normal que le voyant d'alarme reste momentanément allumé lors de la mise en marche de l'appareil, c'est-à-dire jusqu'à ce que la température à l'intérieur atteigne la valeur convenant le mieux à la conservation des aliments.

Congélation

Si le congélateur fonctionne déjà en régime de conservation, pour un meilleur résultat de congélation, il faut appuyer sur l'interrupteur de congélation rapide au moins 12 heures avant l'introduction des aliments.

Ce temps peut être réduit en fonction de la quantité des aliments.

Maintenez ce réglage pendant les vingt-quatre heures qui suivent l'introduction du lot de denrées, puis repassez au régime de conservation. Tenez compte du pouvoir de congélation de votre appareil, c'est-à-dire de la quantité maximale de denrées pouvant être congelée par 24 heures. Le pouvoir de congélation du compartiment congélateur est indiqué sur la plaque signalétique. Placez les aliments à congeler dans le compartiment supérieur de façon à éviter qu'ils puissent entrer en contact avec des produits déjà congelés, ce qui élèverait la température de ceux-ci.

Après écoulement du temps nécessaire à la congélation, répartissez les produits congelés dans les paniers, de manière à libérer les deux compartiments pour une prochaine opération de congélation.

Comment utiliser ce compartiment au mieux : si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes.

Conservation des produits surgelés

À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant 12 heures au moins avec l'interrupteur de congélation rapide enfoncé.

Comment utiliser ce compartiment au mieux : si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes, en faisant attention à ne pas dépasser la limite de charge se trouvant sur le côté du compartiment supérieur (là où il est prévu).

En cas de décongélation accidentelle, par exemple en cas de coupure de courant, si la période d'interruption est supérieure à la valeur du "autonomie, en cas de panne" indiquée dans le tableau des données techniques, il sera nécessaire de consommer rapidement les aliments ou de les cuisiner aussitôt et de les recongeler (après qu'ils ont refroidi).

Décongélation

Avant d'être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire : dans ce cas, le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

Conseils pour la réfrigération

Où placer les denrées ?

Viande (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du (des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

Fruits et légumes : bac(s) à légumes (une fois nettoyés).

Beurre et fromage : enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille : à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation :

• Le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique ;
• Le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps ;
• Préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire ;
• Enveloppez les denrées dans du papier d'aluminium ou de polyéthylène, en éliminant les bulles d'air et en fermant bien les paquets ;
• Évitez de placer des produits à congeler en contact avec des denrées déjà congelées, pour éviter d'augmenter leur température.
• Ne consommez pas les bâtonnets glacés immédiatement après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Les symboles qui figurent sur les tiroirs correspondent à différents types de produits congelés. Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avant la congélation.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux :

• Vérifiez que les aliments aient bien été conservés en magasin ; assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible.
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments dégelés ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

ENTRETIEN

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes :

débranchez la prise de courant ;

videz l'appareil ;

dégivrez-le et nettoyez-le à fond ;

laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes :

• dévissez la vis de fixation du plafonnier ;
• décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée ; si cela n'élimine pas le problème, mettez une autre ampoule qui ait la même puissance.

La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'une couche épaisse s'est formée (d'environ 4 mm), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet, procédez de la manière suivante :

Nettoyage intérieur

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil ; vous risquez de l'endommager. À l'occasion d'un dégivrage complet, lavez l'intérieur avec de l'eau tiède et du bicarbonate, rincez et séchez soigneusement.

Nettoyage extérieur

De nombreux détergents spécifiques pour les surfaces de cuisine contiennent des agents chimiques pouvant corroder/endommager les parties en plastique de cet appareil. Il est donc recommandé de ne laver le revêtement extérieur de cet appareil qu'avec de l'eau chaude et un petit peu de détergent liquide pour assiettes.

Lavez la carrosserie avec de l'eau tiède savonneuse. Passez de temps en temps un produit à polir. Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

ENTRETIEN

spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet, procédez de la manière suivante :

1. tournez le bouton du thermostat (A) sur la position « O » ou débranchez l'appareil ;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais ;
3. maintenez la porte ouverte, utilisez la spatule comme gouttière et placez-la dans la partie centrale, en bas, de l'appareil, placez au-dessous une cuvette pour recevoir l'eau de dégivrage.
4. épongez et séchez soigneusement les parois et le fond ; conservez la spatule pour toute utilisation ultérieure.
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt à la conservation des produits surgelés.

Important :

Pour cette opération, n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élévation de température des denrées congelées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne fonctionne pas correctement, vérifiez :

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est allumé ;
• s'il n'y a pas de panne de courant ;
• si les commandes sont bien dans la bonne position ;
• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

INFORMATIONS TECHNIQUES

Capacité nette en litres du réfrigérateur	260
Capacité nette en litres du congélateur	82
Consommation d'énergie en kWh/24h	0,96
Consommation d'énergie en kWh/année	350
Pouvoir de congélation en kg/24h	13
Autonomie, en cas de panne, heures	24
Dimensions en mm
hauteur	2000
largeur	600
profondeur	625

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la Fig.

Appareil positionné sous armoires murales de cuisine en surplomb (voir Fig. A).

Appareil positionné sans armoires murales de cuisine en surplomb (voir Fig. B).

Attention : veillez à ne pas obstruer les ouvertures de ventilation.

Mettez l'appareil d'aplomb en agissant sur les pieds réglables.

Important : L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Contrôle de la température (D)

Arrêts pour tablettes

Votre appareil est équipé d'arrêts pour tablettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante :

Soulevez à l'arrière la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.

Tolérance admise : ± 6 %.

Pour adapter l'appareil à des tensions différentes, l'ajout d'un autotransformateur de puissance appropriée est indispensable.

Il est impératif de brancher l'appareil sur une prise de terre réglementaire.

C'est pourquoi la fiche du câble d'alimentation est munie d'un contact prévu à cet effet. Si la prise de courant du réseau domestique n'est pas reliée à la terre, branchez l'appareil sur une prise de terre séparée, conformément aux normes en vigueur, en faisant appel à un technicien spécialisé.

Le fabricant décline toute responsabilité si cette norme de prévention des accidents n'est pas respectée.

Cet appareil est conforme aux directives européennes suivantes :

• 87/308/CEE du 2.6.87 concernant la suppression des interférences radioélectriques ;
• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ;
• 89/336/CEE du 03/05/89 (Compatibilité Électromagnétique) et modifications successives.

Entretoises

Dans le sachet contenant la documentation, il y a deux entretoises qui doivent être montées comme indiqué sur la figure.

Desserrez les vis et insérez les entretoises sous la tête des vis, puis resserrez.

Réversibilité des portes

Les portes de ce réfrigérateur-congélateur sont réversibles : leur sens d'ouverture peut être modifié selon le souhait de l'utilisateur.

Avant d'effectuer une quelconque opération, débranchez l'appareil.

Pour procéder à la réversibilité des portes, munissez-vous des outils suivants :

1 tournevis cruciforme, 1 tournevis, 1 clé de 10 mm

Le sachet des accessoires contient :

1 butoir

Pour changer le sens d'ouverture des portes :

1. Ôtez la grille d'aération (D) fixée par encliquetage ;
2. Retirez la charnière inférieure (E) en dévissant les trois vis de fixation ;
3. Enlevez la porte inférieure de la charnière intermédiaire (I) ;
4. Dégagez le cache du trou de la porte pour le pivot de la charnière et remontez-le sur le côté opposé ;
5. Retirez la charnière intermédiaire inférieure (I), retirez le pivot et remontez-le sur le côté opposé ;
6. Enlevez les caches du trou de la vis (L) de l'entretoise sur le côté opposé et montez-les sur le côté de la charnière qui vient d'être enlevée ;
7. Montez la charnière intermédiaire sur le côté opposé ;
8. Remontez la porte inférieure ;
9. Démontez le pivot de la charnière inférieure et remontez-le sur le côté opposé.
10. Remontez la charnière inférieure (E) sur le côté opposé, retirez le cache (F) de la grille d'aération (G) en le poussant dans le sens de la flèche et remontez-le sur le côté opposé ; 11. Remontez la grille d'aération (D) par encliquetage ;
11. Dévissez les trois vis de la charnière intermédiaire supérieure (M) ;
12. Enlevez la porte supérieure en la retirant du pivot supérieur (A) ; enlevez le cache du trou de la porte pour le pivot de la charnière et remontez-le sur le côté opposé ; 14. Dévissez le pivot supérieur (A) et remontez-le sur le côté opposé ; 15. Enlevez les trois caches encastrés (N) sur

l'entretoise pour les vis de la charnière et remontez-les sur le côté opposé ;

1. Enlevez de la charnière intermédiaire supérieure la rondelle (P), dévissez le pivot et replacez la rondelle sur le pivot et positionnez-les sur le côté opposé ;
2. Remontez la porte ; laissez-la ouverte et fixez la charnière intermédiaire supérieure avec les deux vis dans les trous internes ; 18. Fermez la porte et vissez la troisième vis dans le trou externe ;
3. Démontez les poignées en dévissant les vis latérales et centrale de fixation. Remontez-les de l'autre côté après avoir percé les caches avec un poinçon. Couvrez les trous libres avec les caches contenus dans le sachet de la documentation.

Attention

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l'intérieur de la pièce est trop BASSE (en hiver, par exemple), il se peut que les joints n'adhèrent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Déclaration de conditions de GARANTIE (B)

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter. Notre service clientèle se chargera de réparer ici sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final.

L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. une réaction chimique ou électrochimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
11. Ne sont pas couvertes par la garantie les défectuosités qui proviennent de réparations ou d'interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.
12. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'envisager que pour des appareils volumineux ou pour des appareils encastrables.
13. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
14. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas concluante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur.

Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.

13. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.

1. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
2. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur pourrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excédera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné respectif, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LEMBEEK

Tél. [phone]
