SL120 - Ventilateur Lian Li - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier
Marque	Lian Li
Modèle	SL120
Dimensions (L x l x H)	120 x 120 x 25 mm
Poids	170 g
Matériau du cadre	Plastique ABS
Type de roulement	Roulement à billes
Vitesse de rotation	800 – 1900 tr/min (PWM)
Débit d'air maximal	63,6 CFM
Pression statique maximale	2,61 mmH2O
Niveau sonore	31,5 dB(A)
Alimentation	12 V CC, 0,2 A
Connecteur	4 broches PWM
Contrôle de vitesse	Via PWM (carte mère ou contrôleur)
Rétroéclairage	Non (version standard)
Température de fonctionnement	0 °C à 60 °C
Durée de vie estimée	50 000 heures
Nettoyage	Dépoussiérage régulier avec un chiffon doux ou air comprimé
Garantie	2 ans

FOIRE AUX QUESTIONS - SL120 Lian Li

Comment installer le ventilateur Lian Li SL120 ?

Fixez le ventilateur sur le boîtier ou le radiateur à l'aide des vis fournies. Branchez le connecteur PWM à 4 broches sur la carte mère ou un contrôleur. Orientez le flux d'air selon la flèche indiquée sur le cadre.

Le ventilateur SL120 est-il compatible avec le contrôle RGB ?

Non, le modèle SL120 standard ne possède pas de rétroéclairage RGB. Il s'agit d'un ventilateur sans éclairage. Pour une version RGB, optez pour le modèle UNI SL120-3B.

Quelle est la plage de vitesse du SL120 ?

La vitesse varie de 800 à 1900 tr/min, contrôlée par signal PWM. Elle s'adapte automatiquement selon la température ou via un logiciel de carte mère.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez un chiffon doux ou une bombe d'air comprimé pour retirer la poussière des pales et du cadre. Évitez l'eau et les produits liquides.

Puis-je utiliser le SL120 sur un radiateur de watercooling ?

Oui, ce ventilateur de 25 mm d'épaisseur convient parfaitement pour les radiateurs. Utilisez les vis longues fournies avec le radiateur pour une fixation sécurisée.

Quel est le niveau sonore maximal ?

Le niveau sonore atteint 31,5 dB(A) à pleine vitesse, ce qui reste discret pour un ventilateur de 120 mm.

Combien de ventilateurs puis-je connecter sur un seul header ?

Chaque ventilateur consomme 0,2 A. Vérifiez la capacité du header de votre carte mère (généralement 1 A). Vous pouvez connecter jusqu'à 4 ventilateurs via un câble splitter PWM.

Le ventilateur est-il livré avec des vis ?

Oui, des vis de fixation sont incluses dans l'emballage pour le montage sur boîtier ou radiateur.

Comment vérifier le sens du flux d'air ?

Des flèches sont gravées sur le cadre : une flèche indique le sens de rotation (concave) et une autre le sens du flux d'air (de l'avant vers l'arrière). Montez le ventilateur de manière à ce que l'air soit aspiré par le côté non marqué et soufflé par le côté marqué.

Le ventilateur fonctionne-t-il en 5 V ?

Non, il nécessite une tension de 12 V CC. Utilisez uniquement l'alimentation via le connecteur PWM standard.

MODE D'EMPLOI SL120 Lian Li

LIAN LI

Feel the difference

UNI FAN SL RGB

Revolutionized Daisy-Chain ARGB Fan

INSTALLATION GUIDE

安裝指南

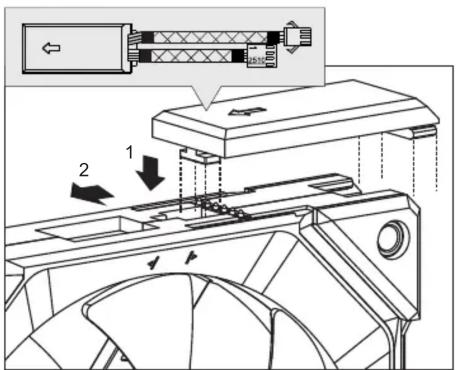

FAN CABLE INSTALLATION
風扇線材安裝

-1--2-

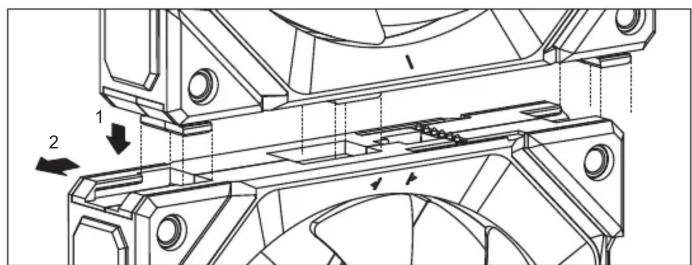

FAN TO FAN CONNECTION
風扇連接風扇

Technical mechanical assembly diagram showing internal components and alignment arrows (no text or labels)

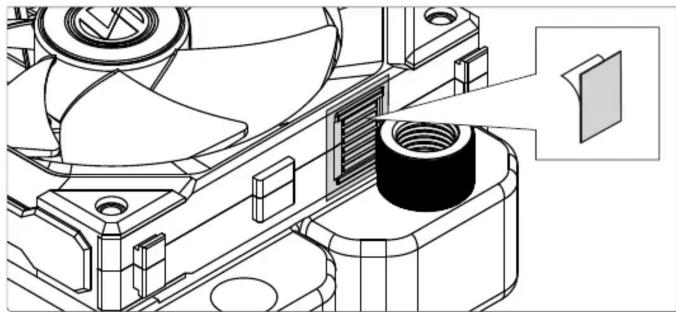

Note! When using the UNI FAN AL in a custom water cooling configuration, make sure that the fittings on the radiators do not interfere with the contact point on the side of the fans. We suggest to use the insulating tape to isolate contact points.
注意！在開放式水冷配置中使用UNI FAN AL時，請確保散熱器上的轉接頭不會干擾風扇側面的接觸點，我們建議使用絕緣膠帶隔離接觸點。

Technical line drawing of a mechanical assembly with no visible text or symbols

CONTROLLER CABLE CONNECTION 控制器線材連接

MOTHERBOARD SYNC 同步主板

MOTHERBOARD 5V ADDRESS LED HEADER

Warning: Do not connect the wrong type of LED connector. If it is connected to the 12 V connector, permanent damage will occur.

警告：請不要連接錯誤類型的LED接頭，如果連接到12V接口，將造成永久損壞。

Top-down schematic of a computer motherboard layout showing CPU socket, RAM slots, and indicator lights (no text or labels)
