MODE D'EMPLOI DP-29F DENON
Quand le tourne-disque est en mode "STOP", l'appareil est encore connecté à la tension de ligne secteur.
Prière de s'assurer de débrancher le cordon en quittant la maison par exemple lors d'un départ en vacances.
- PRECAUZIONI:
Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.
D'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
- Avoid high temperatures.
Allow for sufficient heat dispersion when installed on a rack.
- Eviter des températures élevées.
Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.
- Evite altas temperaturas.
Permite la suficiente dispersión del calor cuando está instalado en la consola.
- Keep the set free from moisture, water, and dust.
- Protéger l'appareil contre l'humidité, l'eau et la poussière.
- Mantenga el equipo libre de humedad, agua y polvo.
- Unplug the power cord when not using the set for long periods of time.
- Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.
- Desconecte el cordón de energía cuando no utilice el equipo por mucho tiempo.
- Do not let foreign objects in the set.
- Ne pas laisser des objets étrangers dans l'appareil.
- No deje objetos extraños dentro del equipo.
- Do not let insecticides, benzene, and thinner come in contact with the set.
- Ne pas mettre en contact des insecticides, du benzène et un diluant avec l'appareil.
- No permita el contacto de insecticidas, gasolina y diluyentes con el equipo.
- Never disassemble or modify the set in any way.
- Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.
- Nunca desarme o modifique el equipo de ninguna manera.
CAUTION

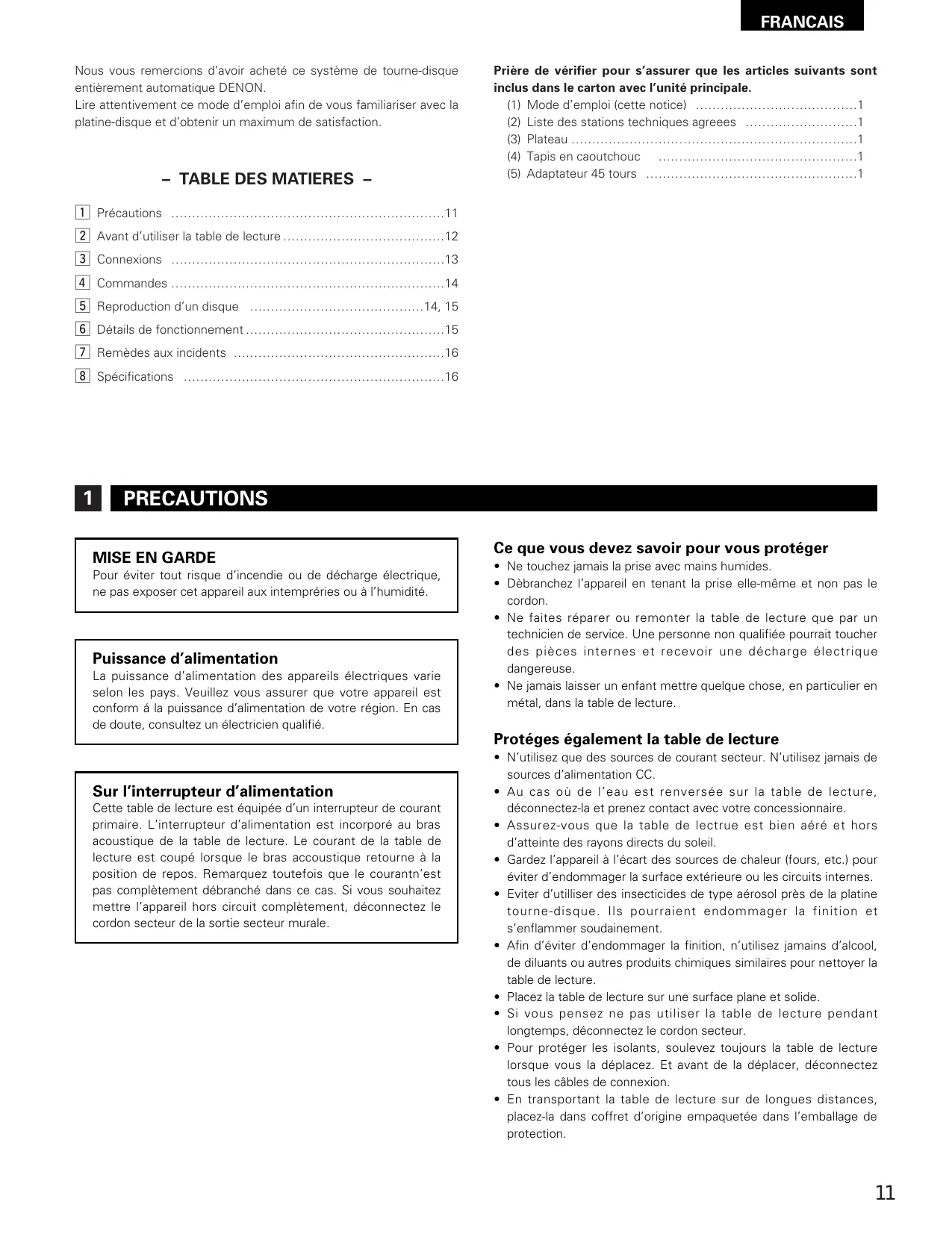

Nous vous remercions d'avoir acheté ce système de tourne-disque entièrement automatique DENON.
Lire attentivement ce mode d'emploi afin de vous familiariser avec la platine-disque et d'obtenir un maximum de satisfaction.
- TABLE DES MATIERES -
1 Précautions 11
2 Avant d'utiliser la table de lecture 12
3 Connexions 13
4 Commandes 14
5 Reproduction d'un disque 14, 15
6 Détails de fonctionnement....15
7 Remèdes aux incidents .....16
8 Spécifications 16
Prière de vérifier pour s'assurer que les articles suivants sont inclus dans le carton avec l'unité principale.
(1) Mode d'emploi (cette notice) ....1
(2) Liste des stations techniques agrees .....1
(3) Plateau ....1
(4) Tapis en caoutchouc 1
(5) Adaptateur 45 tours ....1
1 PRECAUTIONS
MISE EN GARDE
Pour éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil aux intempréries ou à l'humidité.
Puissance d'alimentation
La puissance d'alimentation des appareils électriques varie selon les pays. Veuillez vous assurer que votre appareil est conform à la puissance d'alimentation de votre région. En cas de doute, consultez un électricien qualifié.
Sur l'interrupteur d'alimentation
Cette table de lecture est équipée d'un interrupteur de courant primaire. L'interrupteur d'alimentation est incorporé au bras acoustique de la table de lecture. Le courant de la table de lecture est coupé lorsque le bras accoustique retourne à la position de repos. Remarquez toutefois que le courantn'est pas complètement débranché dans ce cas. Si vous souhaitez mettre l'appareil hors circuit complètement, déconnectez le cordon secteur de la sortie secteur murale.
Ce que vous devez savoir pour vous protéger
- Ne touchez jamais la prise avec mains humides.
- Débranchez l'appareil en tenant la prise elle-même et non pas le cordon.
- Ne faites réparer ou remonter la table de lecture que par un technicien de service. Une personne non qualifiée pourrait toucher des pièces internes et recevoir une décharge électrique dangereuse.
- Ne jamais laisser un enfant mettre quelque chose, en particulier en métal, dans la table de lecture.
Protéges également la table de lecture
- N'utilisez que des sources de courant secteur. N'utilisez jamais de sources d'alimentation CC.
- Au cas où de l'eau est renversée sur la table de lecture, déconnectez-la et prenez contact avec votre concessionnaire.
- Assurez-vous que la table de lectrue est bien aéré et hors d'atteinte des rayons directs du soleil.
- Gardez l'appareil à l'écart des sources de chaleur (fours, etc.) pour éviter d'endommager la surface extérieure ou les circuits internes.
- Eviter d'utiliser des insecticides de type aérosol près de la platine tourne-disque. Ils pourraient endommager la finition et s'enflammer soudainement.
- Afin d'éviter d'endommager la finition, n'utilisez jamais d'alcool, de diluants ou autres produits chimiques similaires pour nettoyer la table de lecture.
- Placez la table de lecture sur une surface plane et solide.
- Si vous pensez ne pas utiliser la table de lecture pendant longtemps, déconnectez le cordon secteur.
- Pour protéger les isolants, soulevez toujours la table de lecture lorsque vous la déplacez. Et avant de la déplacer, déconnectez tous les câbles de connexion.
- En transportant la table de lecture sur de longues distances, placez-la dans coffret d'origine empaquetée dans l'emballage de protection.

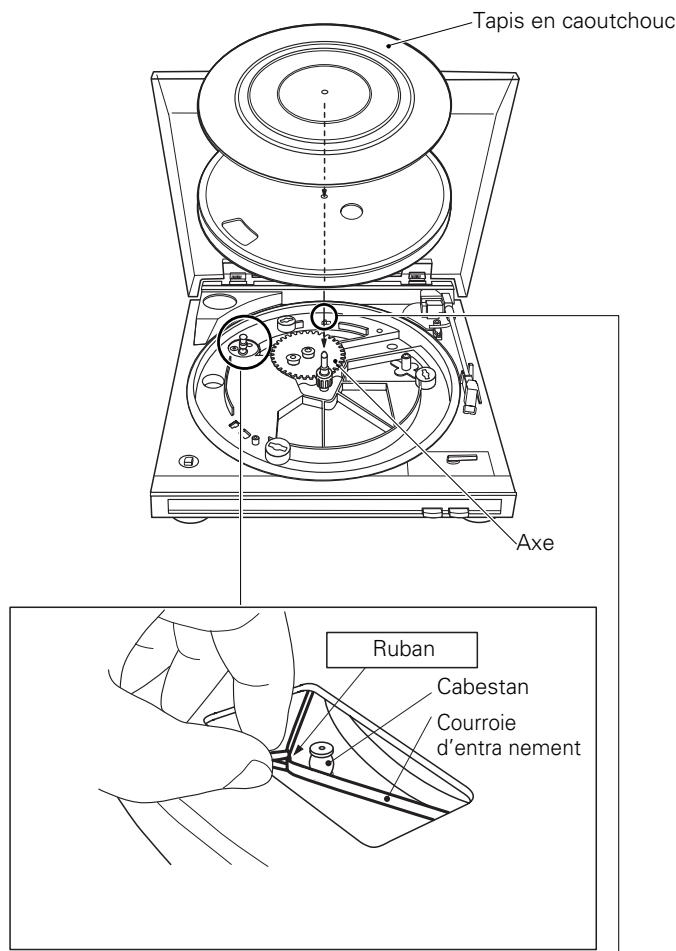

2 AVANT D'UTILISER LA TABLE DE LECTURE
Axe
Ruban
Cabestan
Courroie
d'entra nement
Commutateur d'ampli-galiseur
Cet appareil contiet un ampli-égaliseur RIAA et il pent être raccordé à un amplificateur sans prise d'entrée PHONO (tourne-disque).
Réglez le commutateur d'ampli-égaliseur qui se trouve à côté en fonction des prises de l'amplificateur.

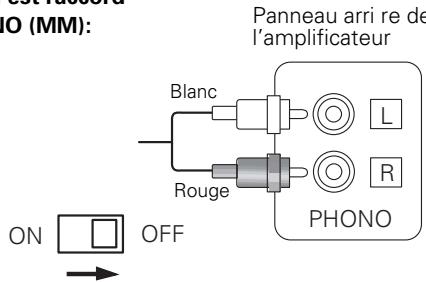

Quand l'appareil est raccord aux prises PHONO (MM):
MO (MM):
Panneau arri re de
l'amplificateur
Blanc
Rouge
ON OFF
PHONO

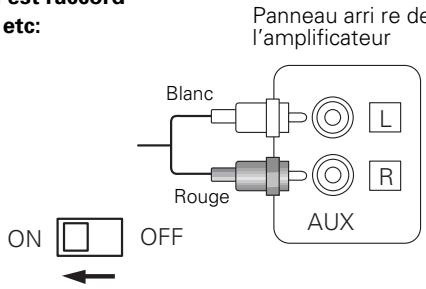

Quand l'appareil est raccord aux prises AUX, etc:
etc:
Panneau arri re de
l'amplificateur
Blanc
Rouge
L
R
AUX
ON OFF
- La courroie d'entraînement se trouve sous le plateau. Quand vous assemblez la platine, veuillez manipuler la courroie d'entraînement avec précaution.
- Enlevez les matériaux d'emballage qui protègent le bras de lecture, sauf ceux qui protègent la tête, puis ouvrez le couvercle et assemblez le tout. Enlevez la protection de la tête de lecture quand l'assemblage est terminé.
| 1 | Saisissez le plateau par les orifices sur le pourtour et posez-le avec précaution en insérant l'axe dans l'orifice central. Tournez le plateau jusqu'à ce qu'une des ouvertures soit au-dessus du cabestan. (Voir l'illustration.) |
| 2 | Saisissez doucement et tirez sur le ruban de la courroie d'entraînement qui se trouve sous le plateau, et faites passer la courroie derrière le cabestan. (Une foi fixée, vous pouvez enlever le ruban.) Pour vous assurer que la courroie est bien en place, tournez lentement le plateau trois ou quatre fois. |
| 3 | Posez le tapis en caoutchouc sur le plateau. |
IMPORTANT! A vérifier.
Vérifiez que la courroie d'entraînement et le ruban se trouvent bien sous le plateau. Saisissez le ruban comme indiqué sur l'illustration de droite et tirez dessus pour faire passer la courroie derrière le cabestan.
3 CONNEXIONS
Avant de connecter
- Mettez tous les éléments hors circuit.
- Connectez le cordon secteur en dernier.
-
Connectez tous les éléments de façon ferme. Des connexions lâches peuvent entraîner des distorsions.
-
Pour éviter d'endommager les cordons, connectez et déconnectez-les en tenant la prise et non pas le cordon.
- Assurez-vous de connecter la prise PIN blanche au jack gauche (L) et la prise PIN rouge à au jack droit (R).
Prises PIN gauche (blanche)
et droite (rouge)
Câble de terre

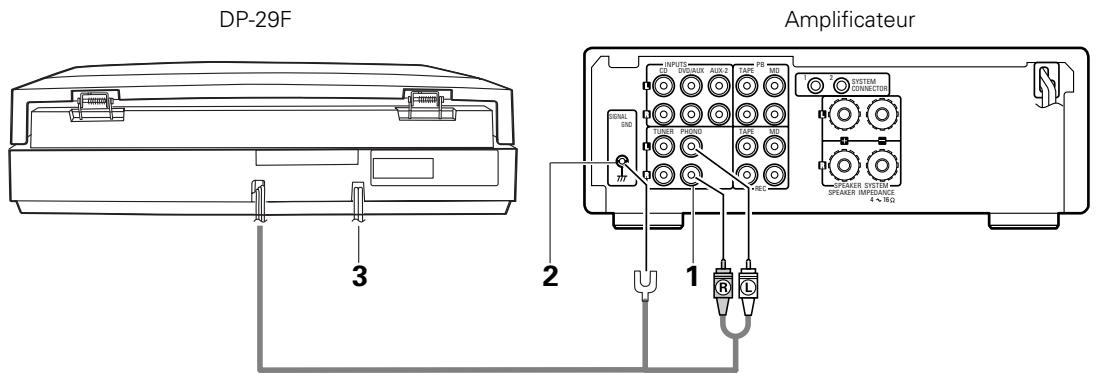

Connexions
Amplificateur
3
2
1
2
OUTPUTS
GND SISRAUX AUX-2 TAPE FB
SIGNAL
END
SYSTEM
CONNECTOR
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
PTEK
| 1 | Connectez les prises PIN gauche et droite du cordon de la table de lecture aux jacks PHONO ou AUX de votre amplificateur. |
| 2 | Connectez le câble de terre de votre de lecture à la borne de masse SIGNAL GND de votre amplificateur de façon sûre. |
| 3 | Après avoir tout connectéConnectez le cordon secteur de la table de lecture à la sortie secteur de votre amplificateur stéréo, votre minuterie audio ou directement à une sortie secteur murale. |
REMARQUE:
- Si le plateau commence à tourner lorsque le cordon secteur est connecté, appuyez sur la touche de démarrage/interruption STOP encore une fois.

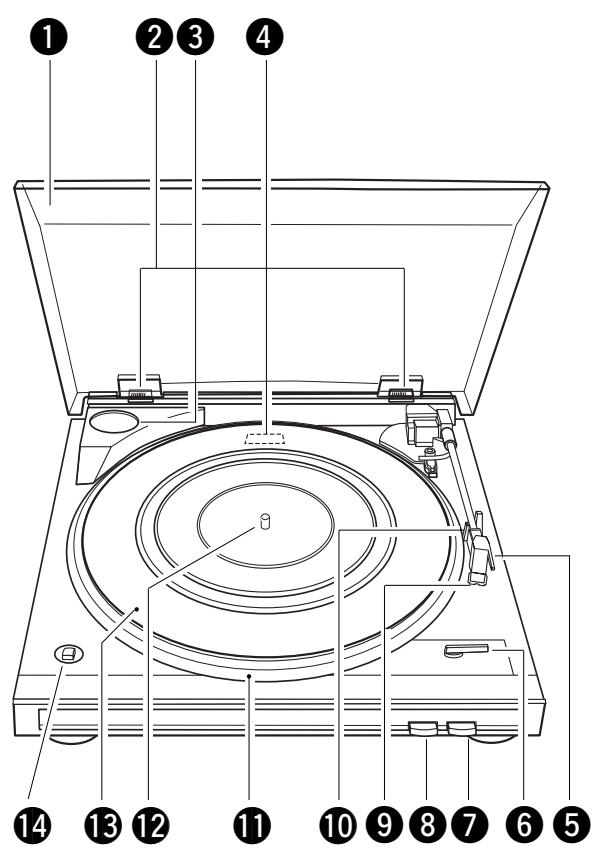

4 COMMANDES
2 3 4
14 13 12 11 10 9 8 7 6 5
1 Pare-poussière
② Charnière de pare-poussière
③ Adaptateur de 45 tours et réceptacle
4 Commutateur d'ampli-égaliseur
5 Levier à doigt
6 Levier de sélection de taille
7 Touche Arrêt
- Pour arrêter la reproduction.
8 Touche de démarrage (START)
• Pour engager la reproduction.
9 Cellule
10 Soutien du bras acoustique
- Soutient le bros acoustique.
11 Plateau
12 Axe
13 Tapis en caoutchouc
14 Touche de vitesse (SPEED 33 ▲ / 45 ▲)
- Pour sélectionner la vitesse de reproduction.

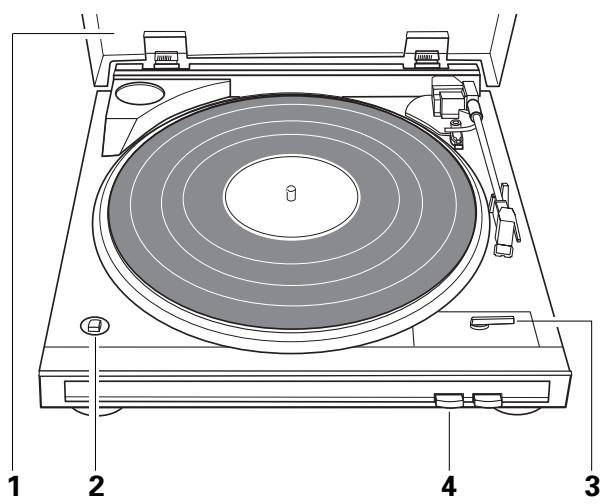

5 REPRODUCTION D'UN DISQUE
Avant de commencer
- Mettez tous les éléments sous tension.
- Réglez le sélecteur d'entrée de votre amplificateur sur PHONO ou AUX.
- Enlevez le couvercle de la pointe de lecture avant de reproduire.
- Utilisez l'adaptateur de 45 tours en reproduisant des disques de 17 cm (pourvu que le trou du centre est grand).
2
3
4
| 1 | Ouvrez le pare-poussière et placez le disque que vous voulez reproduire sur le plateau. |
| 2 | Réglez le sélecteur de vitesse (SPEED) selon le type de disque que vous voulez reproduire.• Disques de 33-1/3 tr/mn......Réglez sur 33 ■• Disques de 45 tr/mn......Réglez sur 45 ■ |
| 3 | Placer le levier de sélection de taille selon la taille du disque. |
| 4 | Gardez la touch de démarrage/interruption START fermement enfoncée pendant au moins 1 seconde.• Le plateau commencera de tourner, et la reproduction commencera automatiquement. |
| Après la reproduction complète du disque, le bras de lecture retournera à sa position de repos et le plateau s'arrêtera de tourner automatiquement. |
Pour arrêter la reproduction
Appuyez sur la touche de démarrage/interruption STOP. La reproduction s'arrêtera et le bras acoustique retournera à la position de repos.
Système de reproduction automatique
- Ne touchez pas le bras acoustique et le plateau et n'enlevez jamais le courant pendant la reproduction.
- Le système de retour automatique est réglé de façon à faire revenir le bras acoustique en un pointe donné du disque. Il ne devrait pas y avoir de problèmes avec des disques de dimensions normales, mais pour certaines catégories de disques qui contiennent un nomber de sillons de musique qui dépasse la quantité permise par le réglage, la reproduction sera interrompue.
- Des disques de 25 cm suivants ne peuvent pas être utilisés avec le système de reproduction automatique.
Reproduisez ces disques de façon manuelle. Si le système de retour automatique ne se remet pas en marche après la fin de la reproduction, appuyez sur la touche de démarrage/interruption STOP.
6 DETAILS DE FONCTIONNEMENT

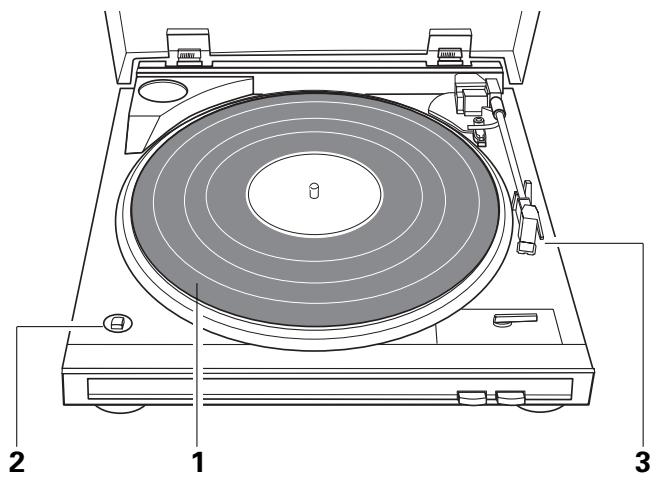

Reproduction manuelle
2
3
| 1 | Placez le disque que vous voulez zeproduire sur le plateau. |
| 2 | Réglez l'interrupteur de vitesse (SPEED) selon le type de disque utilisé. |
| 3 | Saisissez le levier à doigt, puis déplacez le bras de lecture en un point juste au-dessus du commencement du morceau que vous voulez reproduire.Le plateau de lecture se mettra à tourner. |
Remplacement de la pointe de lecture
La pointe de lecture fournie doit être changée au bout d'approximativement 400 heures de reproduction de disque. Saisissez la cellule fermement avec und main, puis libérez la pointe de lecture en tiarnt doucement sur celle-ci avec l'autre main de façon à la libérer de la cellule.
Remplacez la pointe par und pointe DSN-82.
Avant de remplacer la pointe
Mettez la table de lecture et l'amplificateur hors circuit.
②
Pointe de lecture
①
Pointe de lecture
7 REMEDES AUX INCIDENTS
Absence d'alimentation.
Le plateau ne tourne pas.
- Le cordon secteur n'est pas bien connecté. Vérifiez la connexion du cordon secteur.
- La courroie d'entraînement n'est pas bien attachée autour du cabestan. Vérifiez la courroie d'entraînement.
Pas de son.
- Les cordons de sortie ne sont pas branchés correctement. Branchez-les à foud sur les prises PHONO or AUX de l'amplificateur.
- Le sélecteur d'entrée de l'amplificateur n'est pas réglé sur PHONO ou AUX. Réglez-le sur PHONO ou AUX.
Bruit de grattement.
La pointe de lecture saute.
Distorsion du son.
- La pointe de lecture ou le disque est sale. Nettoyez la pointe de lecture et le disque avant la reproduction.
- Usure de la pointe de lecture ou du disque. Remplacez la pointe de lecture ou disque.
Ronflement.
- La table de lecture est trop proche du système d'enceintes. Eloignez-la du système d'enceintes.
- La table de lecture est placée dans un endroit instable. Placez-la sur une surface solide.
- Le niveau volume de la reproduction est trop élevé. Baissez le volume en tournant sur la commande du volume de votre amplificateur.
Bruit de bourdonnement.
- Le câble de terre n'est pas connecté à la brone de terre de signal de votre amplificateur. Connectez-le à la borne de terre de signal fermement.
Le bras acoustique ne se déplacera pas lorsque vous appuyez sur la touche de démarrage/interruption (START).
- Le bras acoustique est verrouille dans la position de repos. Enlevez le bres acoustique avant la reproduction.
En cas de problém, notez le nom du modèle, le numéro de série et toutes les données perinentes concernant l'étendue de la garantie ainsi qu'une description claire des défaillances techniques. Prenez ensuite contact avec la Station Service DENON la plus proche.
8 SPECIFICATIONS
| Système d'entraînement: | à courroie |
| Moteur: | servo DC |
| Vitesse: | 33-1/3 et 45 tr/mn |
| Pleurage et scintillement: | 0,15% (WRMS) |
| Bras acoustique: | type à équilibrage dynamique |
| Longueur effective du bras: | 195 mm |
| Gamme de réglage de la pression de la pointe de lecture: | 3,5 g (fixe) |
| Cellule: | DSN-82 |
| Tension de sortie: | 2,5 mV |
| Pression optimale de la pointe |
| de lecture: | 3,5 g |
| Alimentation: | CA 120 V, 50 Hz (Etats-Unis & Canada) |
| CA 230 V, 60 Hz (Europe) |
| Consommation: | 2 W |
| Dimensions: | 360(L) x 97(H) x 357(P) mm |
| Poids: | 2,8 kg |
Les spécifications et la présentation sont successibles de modification sans préavis dans un but d'amélioration.
