| Type de produit | Hotte |
| Marque | Zephyr |
| Modèle | Vortex AK9034BS |
| Largeur | 90 cm |
| Profondeur | 34 cm |
| Poids net | 18 kg |
| Alimentation | 220-240 V, 50 Hz |
| Consommation maximale | 280 W |
| Débit d'extraction max. | 850 m³/h |
| Niveau sonore max. | 65 dB(A) |
| Éclairage | LED intégré, 2 x 3 W |
| Filtres à graisse | Aluminium, lavable au lave-vaisselle |
| Filtre à charbon | Optionnel, rechargeable |
| Commandes | Pavé tactile avec affichage LED |
| Vitesses | 3 vitesses + intensif |
| Fonctionnalités | Minuterie automatique, rappel de nettoyage des filtres |
| Entretien | Nettoyer les filtres à graisse tous les mois ; remplacer le filtre à charbon tous les 3 mois |
| Sécurité | Arrêt automatique en cas de surchauffe |
| Pièces détachées disponibles | Filtres, ampoules LED, moteur, commande tactile |
FOIRE AUX QUESTIONS - Vortex AK9034BS Zephyr
Questions des utilisateurs sur Vortex AK9034BS Zephyr
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Vortex AK9034BS - Zephyr et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Vortex AK9034BS de la marque Zephyr.
MODE D'EMPLOI Vortex AK9034BS Zephyr
Guide d'utilisation, d'entretien et d'installation
Guide d'utilisation, d'entretien et d'installation
Page Consignes de sécurité....4-6
Types d'avertissements de sécurité....4
Sécurité générale....4-5
Opération....6
Exigences électriques .... 6
Liste de matériel....7
Instructions d'installation....8-17
Feuille de calcul pour le conduit d'aération....8
Hauteur de montage, dégagement et gaine....9
Options de conduits ....10
Spécifications de la hotte 11
Fourniture électrique ....12
Raccord de câble 12
Préparation et installation de la hotte....13
Montage de la hotte....14
Recirculation sans conduit....15
Installation d'interrupteurs muraux pour la conformité ADA......16-17
Fonctionnalités et commandes....18
Commandes à glissière ....18
Entretien....19-20
Nettoyage de la hotte et du filtre....19-20
LumiLight LED 20
Schéma de câblage.... 21
Dépannage 22-23
Liste des pièces et accessoires....24
Garantie limitée 25
Enregistrement du produit....26
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Votre sécurité et celle des gens qui vous entourent sont très importantes.
Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les messages et conformez-vous-y en tout temps.
Voici le symbole d'alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d'alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
Le mot « danger » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une blessure grave ou la mort.
AVERTISSEMENT
Le mot « avertissement » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner des dommages importants au produit, une lésion corporelle grave ou la mort.
ATTENTION
Le mot « attention » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.
Sécurité générale
ATTENTION
Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de commande à semi-conducteurs.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ LES SUIVANTS :
a) N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant. b) Avant l'entretien ou le nettoyage de l'unité, coupez l'alimentation au panneau de service et verrouillez les moyens de déconnexion de service pour éviter toute mise sous tension accidentelle. Lorsque le moyen de déconnexion de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, au panneau de service.
ATTENTION
Pour une ventilation générale uniquement. Ne pas utiliser pour évacuer des matières et des vapeurs dangereuses ou explosives. Soyez prudent lorsque vous utilisez des produits de nettoyage ou des détergents. Convient pour une utilisation dans la zone de cuisson domestique.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE DE GRAISSE SUR LE HAUT DE CUISINIÈRE :
a) Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent de la fumée et des débordements graisseux qui peuvent s'enflammer. Chauffer les huiles lentement à des réglages faibles ou moyens. b) Allumez toujours la hotte lorsque vous cuisinez à feu vif ou lorsque vous flambez des aliments (c'est-à-dire Crêpes Suzette, Cerises Jubilee, Bœuf au Poivre Flambé). c) Nettoyez fréquemment les ventilateurs de ventilation. La graisse ne doit pas s'accumuler sur le ventilateur ou le filtre. d) Utilisez une taille de casserole appropriée. Utilisez toujours des ustensiles de cuisine adaptés à la taille de l'élément de surface.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE DES PERSONNES EN CAS D'INCENDIE DE GRAISSE SUR LE HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUIT :
a) ÉTEIGNEZ LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ ET APPELEZ LE DÉPARTEMENT DES INCENDIES. b) NE JAMAIS RAMASSER UNE POÊLE ENFLAMMÉE - Vous pourriez être brûlé. c) N'UTILISEZ PAS D'EAU, ni de torchons ou de serviettes humides - une violente explosion de vapeur en résultera. d) Utilisez un extincteur UNIQUEMENT si :
1) Vous savez que vous possédez un extincteur de classe ABC et vous savez déjà comment l'utiliser. 2) Le feu est petit et contenu dans la zone où il a commencé. 3) Le service d'incendie est appelé. 4) Vous pouvez combattre le feu dos à une sortie.
°Basé sur “Kitchen Firesafety Tips” publié par la NFPA.
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES.
ATTENTION
Pour réduire les risques d'incendie et pour évacuer correctement l'air extérieur, ne pas évacuer l'air évacué dans les espaces à l'intérieur des murs, plafonds, greniers, vides sanitaires ou garages.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ CE QUI SUIT:
a) Les travaux d'installation et le câblage électrique doivent être effectués par des personnes qualifiées conformément à tous les codes et normes applicables, y compris la construction résistant au feu. b) Une quantité d'air suffisante est nécessaire pour une combustion et une évacuation correctes des gaz par le conduit de fumée (cheminée) de l'équipement à combustible pour empêcher le refoulement. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales du code. c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas le câblage électrique et les autres services publics cachés. d) Les ventilateurs à conduit doivent toujours être ventilés vers l'extérieur. e) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et être connecté à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (GFCI).
AVERTISSEMENT
Prop. 65 Avertissement pour les résidents de Californie: Ce produit peut contenir des produits chimiques reconnus par l'État de Californie comme pouvant provoquer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Opération
Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les soufflantes en fonctionnement pourraient s'accrocher aux cheveux, aux doigts et aux vêtements amples. Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l'installation, la maintenance et l'utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la garantie de l'unité expire automatiquement en raison d'un mauvais entretien.
REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d'effectuer tout travail personnalisé.
Exigences électriques
Important:
Respectez tous les codes et ordonnances en vigueur. Il est de la responsabilité du client de s'en informer. Pour contacter un installateur électrique qualifié, afin de garantir que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI/NFPA 70 dernière édition*, ou aux normes CSA C22.1-94, Code canadien de l'électricité, partie 1, et C22.2 No.0-M91 - dernière édition**, ainsi qu'à tous les codes et ordonnances locaux. Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat. Ne pas mettre à la terre un tuyau de gaz. Vérifiez auprès d'un électricien qualifié si vous n'êtes pas sûr que la hotte est correctement mise à la terre. Ne pas avoir de fusible dans le circuit neutre ou de terre. Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et doit être connecté à un circuit de dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec mise à la terre. Veuillez également vous référer au schéma électrique du produit. Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales, achetez et installez le connecteur approprié si nécessaire.
| Quantité Partie | |
| 1 Bloc d'alimentation | |
| 1 Panneau avant réglable | |
| 1 Filtre à chicane | |
| 2 LumilLight LED, 6W (pré-installé) | |
| 1 Ventilateur interne unique (pré-installé) | |
| 1 Pack matériel |
8 x 1/2 po (8)
| Conduits, conduits et tous les outils d’installation |
| Connecteur de verrouillage de câble (si requis par les codes locaux) |
| Kit de recirculation en option (ZRC-9000) |
Feuille de calcul pour le conduit d'aération
| Pièces de conduit | Longueur xNombre utilisé = | Total | |
 | 3- 1/4" x 10"rect., droit | 1 pi x( ) = | pi |
 | 6", 7", 8", 10"circ., droit | 1 pi x( ) = | pi |
 | 3- 1/4" x 10"rect.,coude à 90° | 15 pi x( ) = | pi |
 | 3- 1/4" x 10"rect.,coude à 45° | 9 pi x( ) = | pi |
 | 3- 1/4" x 10"rect.,coude platà 90° | 24 pi x( ) = | pi |
 | 7" to 6" or8" to 7" circ.reducteurconique | 25 pi x( ) = | pi |
 | 6", 7", 8"circ.bouchone del'air | 15 pi x( ) = | pi |
 | 6", 7", 8", 10"circ.,coude à 90° | 15 pi x( ) = | pi |
 | 6", 7", 8", 10"coude à 45° | 9 pi x( ) = | pi |
| Sous-total - colonne 1= | pi | ||
Longueur maximale du conduit d'aération : Pour un mouvement d'air convenable, la longueur totale d'un conduit d'aération ne devrait pas compter plus que l'équivalent de 150 pieds.
| Pièces de conduit | Longueur xNombre utilisé = | Total | |
 | 6" circ. àrect. de3-1/4" x 10" | 5 pi x ( ) = | pi |
 | 6" circ. àrect. de3-1/4" x 10",coude à 90° | 20 pi x ( ) = | pi |
 | 6" circ. àrect. de3-1/4" x 10" | 1 pi x ( ) = | pi |
 | 6" circ. àrect. de3-1/4" x 10",coude à 90° | 16 pi x ( ) = | pi |
 | 7" circ. àrect. de3-1/4" x 10" | 8 pi x ( ) = | pi |
 | 7" circ. àrect. de3-1/4" x 10",coude à 90° | 23 pi x ( ) = | pi |
 | 3-1/4" x 10"embout muralrect./registre | 30 pi x ( ) = | pi |
 | 6", 7", 8", 10"emboutmuralcirc./registre | 30 pi x ( ) = | pi |
 | 6", 7", 8", 10"chapeau detoiture circ. | 30 pi x ( ) = | pi |
| Sous-total - colonne 2 =Sous-total - colonne 1 =Total du conduit = | pi | ||
| pi | |||
| pi | |||
Hauteur de montage, dégagement et gaine
Un conduit vertical ou horizontal rond d'au moins 6 po doit être utilisé pour maintenir une efficacité maximale du débit d'air. Utilisez toujours uniquement des conduits métalliques de type rigide. Les conduits flexibles peuvent restreindre le débit d'air jusqu'à 50 %.
Utilisez également le calcul (à la page 8) pour calculer la longueur totale de conduit disponible lorsque vous utilisez des coudes, des transitions et des capuchons.
TOUJOURS, lorsque cela est possible, réduire le nombre de transitions et de virages. Si un long trajet de conduit est nécessaire, augmentez la taille du conduit.
Si des virages ou des transitions sont nécessaires, installez-les aussi loin que possible de la sortie du conduit de la hotte et aussi loin que possible entre les deux.

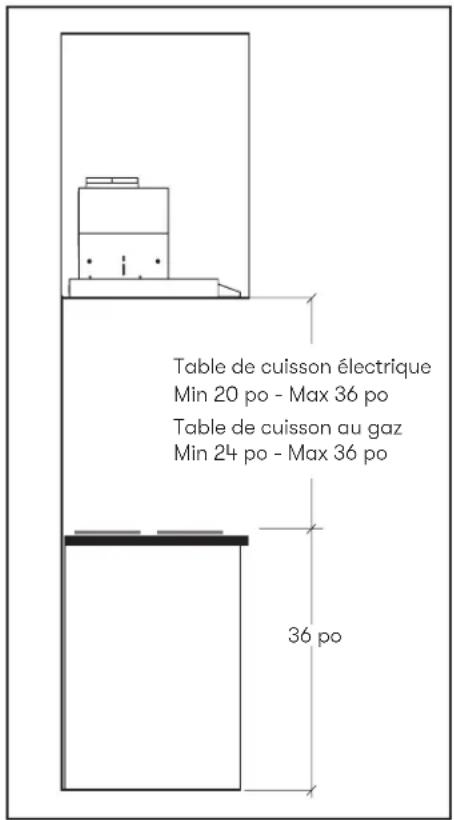

La hauteur minimale de montage entre le haut de la cuisinière et le bas de la hotte ne doit pas être inférieure à 24 po au-dessus des tables de cuisson à gaz et à 20 po au-dessus des tables de cuisson électriques.
La hauteur de montage maximale ne doit pas dépasser 36 po.
Il est important d'installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas peuvent entraîner des dommages causés par la chaleur et un risque d'incendie ; tandis que les hottes montées trop haut seront difficiles à atteindre et perdront leurs performances et leur efficacité.
Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière.
Pour les dommages liés à l'expédition et à l'installation :
Veuillez inspecter complètement l'unité pour déceler tout dommage avant l'installation. Si l'appareil est endommagé lors de l'expédition, renvoyez-le au magasin où il a été acheté pour réparation ou remplacement. Si l'appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client. Si l'unité est endommagée par l'installateur (si autre que le client), la réparation ou le remplacement doit être effectuée par arrangement entre le client et l'installateur.

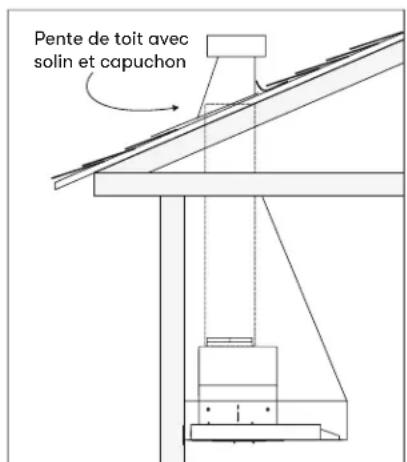

Options de conduits
ATTENTION
Risque d'incendie : NE JAMAIS évacuer l'air ni terminer de conduits dans des espaces entre les murs, les vides sanitaires, les plafonds, les greniers ou les garages. Tout l'échappement doit être canalisé vers l'extérieur, à moins d'utiliser l'option de recirculation.
Utilisez uniquement des conduits métalliques rigides à paroi simple. ▶ Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du ruban adhésif.
Spécifications de la hotte
HAUT
DE FACE
CÔTÉ
Fourniture électrique
ATTENTION
Le câblage électrique doit être effectué par des personnes qualifiées conformément à tous les codes et normes applicables.
Cette hotte doit être correctement mise à la terre. Coupez l'alimentation électrique à l'entrée de service avant le câblage.
Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de commencer l'installation. N'utilisez pas de rallonge ni de fiche d'adaptateur avec cet appareil.
Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.
Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au schéma électrique étiqueté sur le produit.
Raccord de câble
Un connecteur de verrouillage de câble (non fourni) peut être requis par les codes locaux. Vérifiez les exigences et les codes locaux, achetez et installez le connecteur approprié si nécessaire. (FIG. A)
FIG. A
Préparation et installation de la hotte
AVERTISSEMENT
Au moins deux installateurs sont nécessaires en raison du poids et de la taille de la hotte.
- Retirez le filtre déflecteur, tous les matériaux d'emballage et le film protecteur avant l'installation. Soyez prudent lors de l'installation pour éviter les rayures ou les dommages à l'acier inoxydable.
- Préparez une armoire personnalisée en suivant les dimensions de la FIG. B et le tableau ci-dessous.
- Si vous conduisez verticalement, passez à l'étape 4. Si vous conduisez horizontalement, retirez le moteur à l'aide de (8) vis, dégagez le trou de 6 po du conduit arrière, orientez le moteur pour un conduit horizontal et réinstallez le moteur et le support, FIG. C, page 14.
- Installez la hotte dans l'armoire. FIG D, page 14.
REMARQUE: Des blocs de bois peuvent devoir être ajoutés à la base de l'armoire si un support supplémentaire est nécessaire.
- Fixez le panneau avant à l'armoire. FIG E, page 14. Finaliser l'électricité et les conduits.
- Sceller les conduits avec du ruban adhésif en aluminium certifié.
- Mettez sous tension et vérifiez s'il y a des fuites
autour du ruban adhésif. Testez le bon fonctionnement.
- Réinstaller le filtre.
FIG. B
| Modèle | Largeur extérieure de la hotte sur mesure | Largeur intérieure(A) | Profondeur intérieure*(B) | |
| sans panneau arrière | avec panneau arrière** | |||
| AK9028BS | 30 po | 28 1/2 po | 17 1/2 po - 20 1/2 po | 17 1/8 po - 20 1/8 po |
| AK9034BS | 36 po | 34 1/2 po | ||
| Modèle | Largeur de l'ouverture (C) | Profondeur de l'ouverture (D) | Profondeur de la base arrière (E) | |
| sans panneau arrière | avec panneau arrière** | |||
| AK9028BSAK9034BS | 26-5/8 po | 10-1/2 po | 1-3/8 po 1 po | |
*Les dimensions ne tiennent pas compte de la bride de 3/8 po autour de la hotte **Avec un panneau arrière d'une épaisseur de 3/8 po
Montage de la hotte
- Soulevez le capot dans l'ouverture et fixez-le. Installez le capot dans l'armoire. FIG. D. REMARQUE: Des blocs de bois peuvent devoir être ajoutés à la base de l'armoire si un support supplémentaire est nécessaire.
- Retirez le film du ruban adhésif double face sur les côtés du panneau avant. FIG. E1.
- Soulevez le panneau avant et faites-le glisser dans le nez de la base de l'armoire. Le ruban le maintiendra temporairement en place et aidera à maintenir la bride inférieure du panneau avant au même niveau que la bride inférieure de la hotte. FIG. E2.
- Fixez le panneau avant à l'avant intérieur de l'armoire personnalisée à l'aide de (3) vis # 8 x 12 po. FIG. E3.
- Revenez à la page 13, étape 5 pour terminer l'installation.
FIG. C
FIG. E
Recirculation sans conduit
La recirculation sans conduit est destinée aux applications où un conduit d'évacuation ne peut pas être installé. Une fois convertie, la hotte fonctionne comme une hotte à recirculation plutôt que comme une hotte aspirante. Les fumées et les gaz d'échappement de la cuisson sont aspirés et filtrés par un ensemble de filtres à charbon en option. L'air est ensuite purifié et recyclé dans la maison.
Nous recommandons de TOUJOURS évacuer l'air à l'extérieur de la maison en utilisant des conduits existants ou en installant de nouveaux conduits, si possible. La hotte est la plus efficace en tant que hotte aspirante. Ce n'est que lorsque l'option d'échappement n'est pas possible que vous devriez recourir à la conversion de la hotte en hotte à recirculation.
Lorsqu'elle est convertie en hotte à recirculation, un ensemble de filtres à charbon est requis en plus de son ensemble de filtres métalliques standard. Commandez-le selon son numéro de pièce ci-dessous. Les filtres à mailles standard sont destinés à capturer les résidus de cuisson, et les filtres à charbon en option aident à purifier les fumées épuisées de la cuisson pour la recirculation.
Installation du kit de recirculation (requis si aucun conduit n'est utilisé)
Pour des instructions d'installation détaillées, veuillez vous référer au manuel inclus avec le kit de recirculation.
| Modèle de capot Numéro d'article Quantité à commander | |
| AK9028BS ZRC-9000 1 | |
| AK9034BS ZRC-9000 1 |
- Achetez un kit de recirculation conformément au numéro de pièce ci-dessus. Retirez le filtre de la hotte. Placez le filtre à charbon à l'arrière du filtre.
- Placez les supports de filtre sur le filtre à charbon et fixez-les en place en repliant chaque extrémité du support sous le cadre du filtre. FIG. F. Réinstallez le filtre.
Commandez les filtres à charbon de rechange comme suit :
| Modèle de capot Numéro d'article Quantité à commander | |
| AK9028BS Z0F-C090 1 | |
| AK9034BS Z0F-C090 1 |
NE LAVEZ PAS LES FILTRES À CHARBON. Les filtres à charbon peuvent devoir être changés plus souvent en fonction des habitudes de cuisson.
Installation d'interrupteurs muraux pour la conformité ADA
AK90 peut être installé conformément aux sections 308 et 309 des directives ADA lorsqu'il est utilisé avec des commandes correctement montées installées à 15 po à 40 po au-dessus du sol, et l'accès aux commandes ne doit pas nécessiter de passer au-dessus d'un appareil de cuisson.
REMARQUE : L'interrupteur mural permet d'allumer et d'éteindre la hotte, mais ne contrôle pas individuellement l'éclairage ni la vitesse du ventilateur. Ces réglages doivent être modifiés via les commandes de la hotte.
Exigences électriques
▶ Respectez tous les codes et ordonnances en vigueur. Assurez-vous que l'installation électrique est adéquate et conforme au Code national de l'électricité, ANSI/NFPA 70 (dernière édition), ou aux normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et à tous les codes et ordonnances locaux. Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine si le chemin de terre est adéquat. Une copie des normes de code ci-dessus peut être obtenue auprès de :
▶ Un circuit électrique de 120 volts, 60 Hz, CA uniquement, 15 ampères est requis.
Matériaux requis - Source locale
Connecteurs de fils homologués UL/CSA
Serre-câble 1/2 po homologué UL/CSA Câble à 3 fils homologué UL n° 14 (minimum) Interrupteur à bascule unipolaire homologué UL Boîte de commutation simple profonde homologuée UL
AVERTISSEMENT
Débranchez l'alimentation avant d'installer l'interrupteur mural. Reliez la hotte et l'interrupteur mural à la terre en connectant le fil de terre à la vis de terre du boîtier électrique. Remettez en place toutes les pièces et tous les panneaux avant toute utilisation. Le non-respect de cette consigne peut entraîner un décès ou une électrocution.
Installation d'interrupteurs muraux pour la conformité ADA
- Installez le boîtier électrique au mur, dans un endroit facilement accessible, entre 15 po et 40 po du sol. Évitez de vous pencher au-dessus de la surface de cuisson. Pour un interrupteur unipolaire à bascule : installez un boîtier électrique simple de 3-1/4 po de profondeur.
- Fixez le câble d'alimentation au boîtier de commutation. Fixez le câblage au boîtier de commutation et à l'appareil à l'aide d'un serre-câble de 1/2 po homologué UL ou CSA. Prévoyez des fils de 6 po à l'intérieur du boîtier et du ventilateur pour faciliter le câblage.
- Raccorder le câblage. S'assurer que l'interrupteur unipolaire à bascule et la hotte sont correctement mis à la terre. S'assurer que le fil de terre est solidement fixé à la vis de terre de l'interrupteur unipolaire à bascule. Serrer la vis de terre. Utiliser des serre-fils de taille adaptée au nombre et à la section des fils. Serrer les bornes à vis. Effectuer les connexions électriques en suivant le schéma approprié.
- Installez l'interrupteur unipolaire à bascule dans le boîtier. Insérez les fils dans le boîtier et fixez la commande à l'aide des vis fournies.
- Fixez la plaque d'interrupteur. Fixez la plaque d'interrupteur à la commande à l'aide des vis courtes fournies dans le kit de quincaillerie.
- Réglez la vitesse du ventilateur et l'éclairage de la hotte selon vos préférences. L'interrupteur allumera et éteindra la hotte selon vos réglages.
A. Fils blancs (N) B. Fils noirs (L) C. Connecteur de fil homologué UL D. Fil de terre vert (ou nu) E. Câble d'alimentation domestique n° 14, câble approuvé UL F. Câble de hotte G. Décharge de traction de 1/2 po (13 mm) homologuée UL ou approuvée CSA H. Vis de terre verte I. Interrupteur à bascule unipolaire homologué UL
Commandes à glissière
① Ventilateur : Marche/Arrêt / Choix de vitesse
② Lumières : Éteindre/Veilleuse/Forte intensité
1. Ventilateur : Marche/Arrêt/Choix de vitesse. À 0, l'appareil est éteint ; I équivaut à la vitesse lente, II à la vitesse moyenne et III à la vitesse maximale.
2. Lumières : Éteindre/Forte intensité/Veilleuse
À 0, la lampe est éteinte ; I équivaut à la veilleuse et II à la forte intensité.
Nettoyage de la hotte et du filtre
Entretien de surface
N'utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four. N'utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du chlorure. N'utilisez pas de laine d'acier ou de tampons à récurer abrasifs qui pourraient rayer et endommager la surface.
Nettoyage de l'acier inoxydable
Nettoyez périodiquement avec de l'eau chaude savonneuse et un chiffon en coton propre ou un chiffon en microfibres. Frottez toujours dans le sens du grain de l'acier inoxydable. Pour éliminer les accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.
Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif pour polir et faire briller le lustre et le grain de l'acier inoxydable. Frottez toujours légèrement avec un chiffon en coton propre ou en microfibres et polissez dans le sens du grain de l'acier inoxydable.
Nettoyage des filtres
Les filtres installés par l'usine sont destinés à filtrer les résidus et les graisses de cuisson. Ils n'ont pas besoin d'être remplacés régulièrement mais doivent être maintenus propres.
Retirer et nettoyer à la main ou au lave-vaisselle avec un détergent sans phosphate. Une décoloration du filtre peut se produire si vous utilisez des détergents phosphatés ou en raison des conditions locales de l'eau - mais cela n'affectera pas les performances du filtre. Cette décoloration n'est pas couverte par la garantie. Vaporiser un détergent dégraissant et laisser tremper s'il est très sale. Séchez les filtres et réinstallez-les avant d'utiliser la hotte.
Installation du filtre (FIG. G) :
- Placez le bas du filtre dans le canal de la hotte.
- Poussez la poignée du filtre vers l'intérieur.
- Faites pivoter le filtre vers le haut et verrouillez-le en place.
FIG. G
LumiLight LED
Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour commander des pièces de rechange.
Consultez la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées.
Retrait de la LED (FIG. H) :
- Retirez le filtre.
- Retirez les (4) vis des supports intérieurs de la place du visage.
- Débranchez le connecteur rapide de la lumière LED.
- Poussez les deux clips latéraux aux extrémités de la lumière LED.
- Poussez la lumière LED à travers l'ouverture du panneau lumineux.
FIG. H
| AK9028BS & AK9034BS Schéma de câblage | Volts | Hz | Max. Amps |
| 120 60 4 |
REMARQUES : CONDENSEUR 25 μF 250 VAC, ALIMENTATION 120 V CA, 60 Hz
| Problème possible Cause possible Solutions | ||
| Après l'installation, l'unité ne fonctionne pas. | La source d'alimentation n'est pas allumée. | Assurez-vous que le disjoncteur et l'appareil sont sous tension. |
| La ligne d'alimentation et le connecteur de verrouillage du câble ne se connectent pas correctement. | Vérifiez que la connexion électrique avec l'appareil est correctement connectée. | |
| La lumière fonctionne, mais le ventilateur ne tourne pas. | Le ventilateur est défectueux, éventuellement grippé. | Changez le ventilateur. |
| Le système thermiquement protégé détecte si le ventilateur est trop chaud pour fonctionner et arrête le ventilateur. | Le ventilateur fonctionnera correctement après le refroidissement du système thermiquement protégé. | |
| Condensateur endommagé. Changez le condensateur. | ||
| Le fil du moteur n'est pas connecté. | Assurez-vous que le fil du moteur est branché sur le connecteur molex. | |
| L'unité vibre. Le ventilateur | Le vibrateur n'est pas fixé en place. | Serrez le ventilateur en place. |
| Roue de soufflante endommagée. Remplacez le ventilateur. | ||
| Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte. | ||
| L'unité siffle. Un filtre n'est pas dans la bonne position. | Ajustez les filtres jusqu'à ce que le sifflement s'arrête. | |
| Les raccords des tuyaux de conduit ne sont pas scellés ou correctement connectés. | ||
| Le ventilateur fonctionne, mais pas les lumières. | Le connecteur de la lumineuse LED est déconnecté. | Connectez le connecteur de la lumineuse LED. |
| Lumineuse LED défectueuse. Changez la lumineuse LED. | ||
| Les LED LumiLight clignotent lors du changement de niveau de vitesse. | N/A Il s'agit d'une opération normale et la hotte fonctionne correctement. | |
| La hotte ne s'échappe pas correctement. | Utilisation de la mauvaise taille de conduit. | Changer la gaine à la bonne taille |
| La hotte est peut-être suspendue trop haut de la table de cuisson. | Ajustez la distance entre la table de cuisson et le bas de la hotte entre 24 po et 36 po pour les tables de cuisson au gaz et entre 20 po et 36 po pour les tables de cuisson électriques. | |
| Le vent des fenêtres ouvertes ou des portes ouvertes dans la zone environnante affecte la ventilation de la hotte. | Fermez toutes les fenêtres et portes pour éliminer le vent extérieur. | |
| Obstruction dans l'ouverture du conduit ou dans les conduits. | Retirez tout le blocage du conduit ou de l'ouverture du conduit. | |
| Le filtre vibre Le filtre est lâche. Ajustez ou changez le filtre. | ||
| Changer le clip à ressort. | ||
| La description Numéro d’article | |
| Pièces de rechange | |
| LumiLight LED, 6W Z0B0050 | |
| Filtre déflecteur (chacun) 50210016 | |
| Accessoires optionnels | |
| Kit de recirculation ZRC-9000 | |
| Remplacement du filtre à charbon ZDF-C090 | |
Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com.
Les clients des États-Unis doivent appeler le 1-888-880-8368 ou nous contacter à zephyronline.com/contact.
Clients du Canada, veuillez appeler le 1-888-812-8311 ou par courriel : ven-tech@broan.com.
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'œuvre selon les conditions suivantes :
Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.
Garantie limitée d'un an sur la main-d'œuvre : Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'œuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'œuvre associés à la présente garantie.
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, comme les ampoules fluorescentes, à incandescence ou halogènes, les filtres métalliques, les filtres à charbon et les fusibles ; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont nous ne sommes pas responsables) ; (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus ; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four ; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit ; (f) aux déplacements d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits ; (g) aux dommages causés par un accident, un incendie, une inondation, un cas fortuit ; ou (h) aux installations personnalisées ou modifications qui ont un impact sur la maintenabilité du Produit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplémentaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'œuvre associés à la présente garantie.
Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.
Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'œuvre ou de tout autre coût afférent au service.
Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
Nous vous félicitons d'avoir acheté un produit Zephyr. Veuillez prendre un moment pour enregistrer votre nouveau produit au
Cet enregistrement rapide est utile à bien des égards.
- Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
- À des fins d'assurance, il permet de confirmer que vous êtes le propriétaire.
- Il vous permet de recevoir des avis concernant des modifications ou des rappels de produits.
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
- LISEZ ET CONSERVEZ CES INSTRUCTIONS
- DANGER
- AVERTISSEMENT
- ATTENTION
- SÉCURITÉ GÉNÉRALE
- OPÉRATION
- EXIGENCES ÉLECTRIQUES
- IMPORTANT
- 8 X 1/2 PO (8)
- FEUILLE DE CALCUL POUR LE CONDUIT D'AÉRATION
- HAUTEUR DE MONTAGE, DÉGAGEMENT ET GAINE
- POUR LES DOMMAGES LIÉS À L'EXPÉDITION ET À L'INSTALLATION
- OPTIONS DE CONDUITS
- SPÉCIFICATIONS DE LA HOTTE
- FOURNITURE ÉLECTRIQUE
- SUIVEZ LES CODES ÉLECTRIQUES NATIONAUX OU LES CODES ET RÈGLEMENTS LOCAUX EN VIGUEUR
- RACCORD DE CÂBLE
- PRÉPARATION ET INSTALLATION DE LA HOTTE
- MONTAGE DE LA HOTTE
- RECIRCULATION SANS CONDUIT
- INSTALLATION DU KIT DE RECIRCULATION (REQUIS SI AUCUN CONDUIT N'EST UTILISÉ)
- INSTALLATION D'INTERRUPTEURS MURAUX POUR LA CONFORMITÉ ADA
- MATÉRIAUX REQUIS - SOURCE LOCALE
- COMMANDES À GLISSIÈRE
- NETTOYAGE DE LA HOTTE ET DU FILTRE
- ENTRETIEN DE SURFACE
- NETTOYAGE DE L'ACIER INOXYDABLE
- NETTOYAGE DES FILTRES
- INSTALLATION DU FILTRE (FIG. G)
- LUMILIGHT LED
- RETRAIT DE LA LED (FIG. H)
Marque : Zephyr
Modèle : Vortex AK9034BS
Catégorie : Hotte
