Type de produit	Hotte aspirante
Marque	Zephyr
Modèle	Tornado II AK8200BS
Dimensions (L x l x H)	914 x 610 x 150 mm
Poids	22,7 kg
Alimentation	120 V, 60 Hz, 2,1 A
Puissance moteur	600 W
Nombre de vitesses	4
Éclairage	LED, 2 x 3 W
Filtres	Filtres à graisse en aluminium lavables au lave-vaisselle
Évacuation	Conduite de 150 mm (6 po)
Commandes	Panneau tactile à 4 boutons
Niveau sonore	45 à 62 dB (A)
Débit d'air	800 m³/h (max)
Matériau	Acier inoxydable brossé
Type d'installation	Murale
Hauteur de cheminée	760 mm à 1220 mm
Télécommande	Incluse
Garantie	2 ans
Entretien et nettoyage	Nettoyer les filtres tous les mois avec de l'eau chaude et du détergent
Sécurité	Arrêt automatique après 24 heures d'utilisation continue
Pièces détachées et réparabilité	Filtres, ampoules, télécommande disponibles chez Zephyr

FOIRE AUX QUESTIONS - Tornado II AK8200BS Zephyr

Comment installer la hotte ?

Suivez les instructions de la notice pour le montage mural. Assurez-vous que la hotte est à la hauteur recommandée : 65 à 75 cm au-dessus d'une cuisson électrique et 75 à 80 cm pour le gaz. Utilisez les chevilles fournies pour un mur solide.

Comment nettoyer les filtres ?

Les filtres en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez sécher complètement avant de les remettre en place. Nettoyez-les tous les mois.

Pourquoi la hotte ne fonctionne-t-elle pas ?

Vérifiez d'abord l'alimentation électrique : la prise est-elle branchée et le disjoncteur est-il en position marche ? Ensuite, contrôlez la télécommande ou le panneau tactile. Si le problème persiste, contactez le service client Zephyr.

Comment remplacer l'ampoule LED ?

Éteignez la hotte et attendez que l'ampoule refroidisse. Dévissez l'ampoule défectueuse et remplacez-la par une ampoule LED de même type (3 W, culot GU10). Ne touchez pas l'ampoule à mains nues.

La hotte fait beaucoup de bruit, que faire ?

Vérifiez que les filtres sont propres et correctement installés. Assurez-vous que la hotte est bien fixée au mur et que rien n'obstrue les conduits. Un bruit anormal peut indiquer un problème moteur.

Puis-je utiliser la hotte en recirculation ?

Oui, la hotte peut être utilisée en mode recirculation avec un kit de charbon actif (vendu séparément). Celui-ci filtre les odeurs et renvoie l'air purifié dans la cuisine.

Comment régler la vitesse ?

Utilisez les touches du panneau tactile pour sélectionner la vitesse souhaitée. Les vitesses 1 à 3 sont pour une utilisation normale, la vitesse 4 (boost) est pour une évacuation rapide des odeurs.

La télécommande ne fonctionne pas.

Vérifiez les piles de la télécommande. Remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur de la hotte. Pointez directement vers la hotte.

Quelle est la hauteur d'installation recommandée ?

Pour une cuisson électrique, la hotte doit être installée à une hauteur de 65 à 75 cm. Pour une cuisson au gaz, la hauteur est de 75 à 80 cm. Respectez ces distances pour une efficacité optimale.

Comment obtenir le mode d'emploi ?

Le mode d'emploi complet est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez aussi demander une traduction par email.

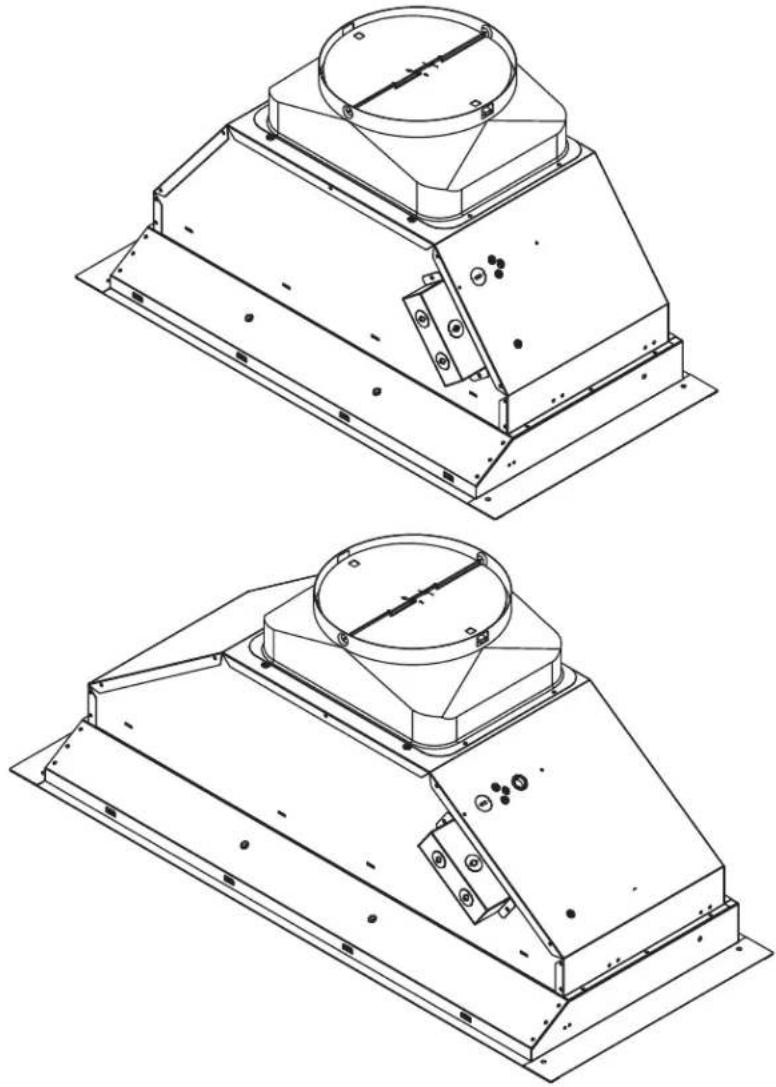

MODE D'EMPLOI Tornado II AK8200BS Zephyr

FR Guide d'utilisation, d'entretien et d'installation

AK8300BSX (ventilateur vendu séparément)

FR Guide d'utilisation, d'entretien et d'installation

Consignes de sécurité .... 4-6

Types d'avertissements de sécurité .... 4

Sécurité générale 4-5

Opération 6

Exigences électriques .... 6

Déclaration d'interface de la Federal Communication Commission ... 6

Liste de matériel 7

Instructions d'installation 8-16

Feuille de calcul pour le conduit d'aération 8

Hauteur de montage, dégagement et gaine 9

Options de conduits ....10

Spécifications de la hotte 11

Fourniture électrique ....12

Raccord de câble 12

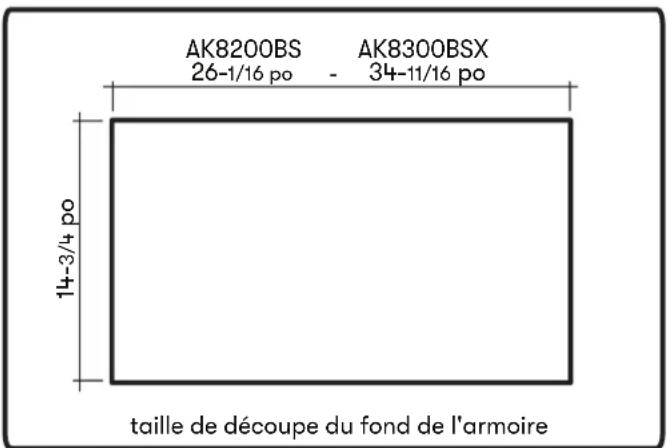

Préparation et installation ....13

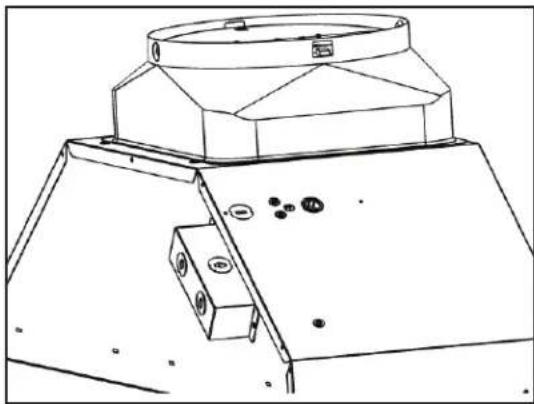

Repositionnement du boîtier électrique ....14

Installation de ventilateur interne simple et double AK8300BSX .....15

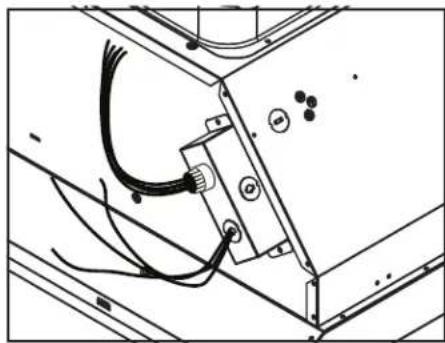

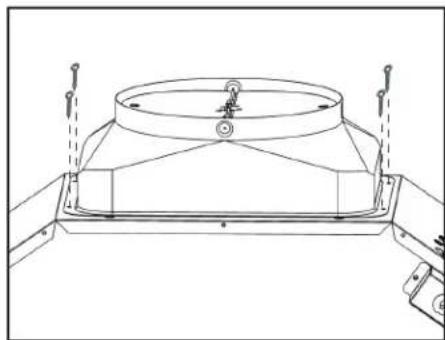

Préparation du ventilateur à distance AK8300BSX ....16

Fonctionnalités et commandes ....17-20

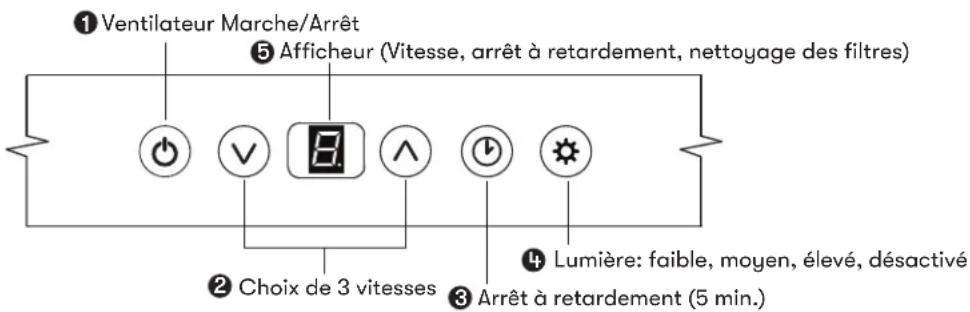

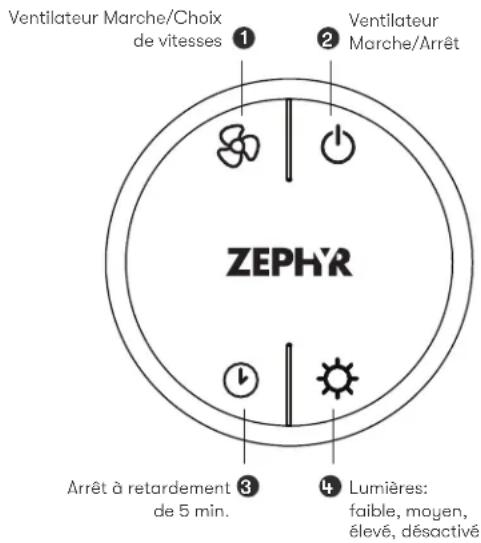

Commandes tactiles....17-18

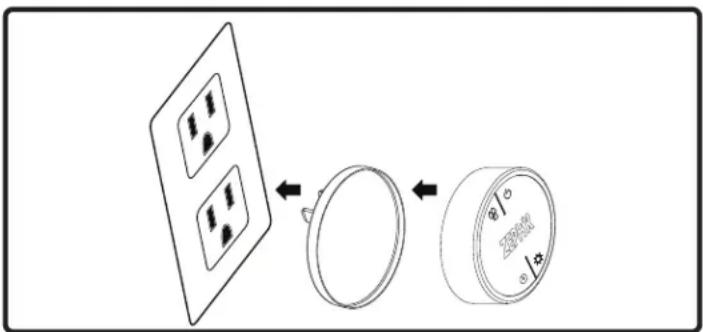

Télécommande RF 19-20

Entretien....21-22

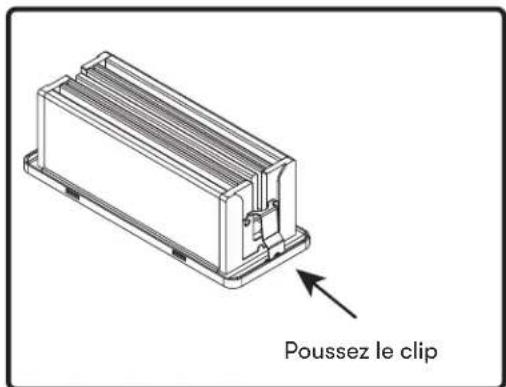

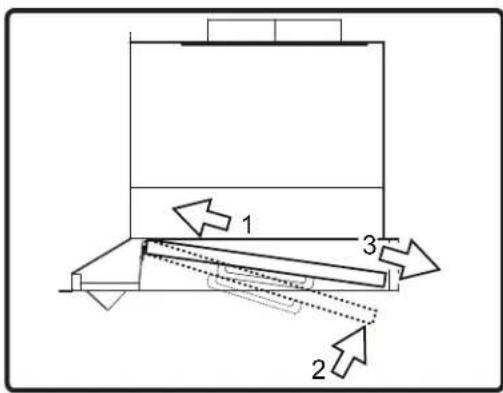

Nettoyage de la hotte et du filtre 21-22

LumiLight LED 22

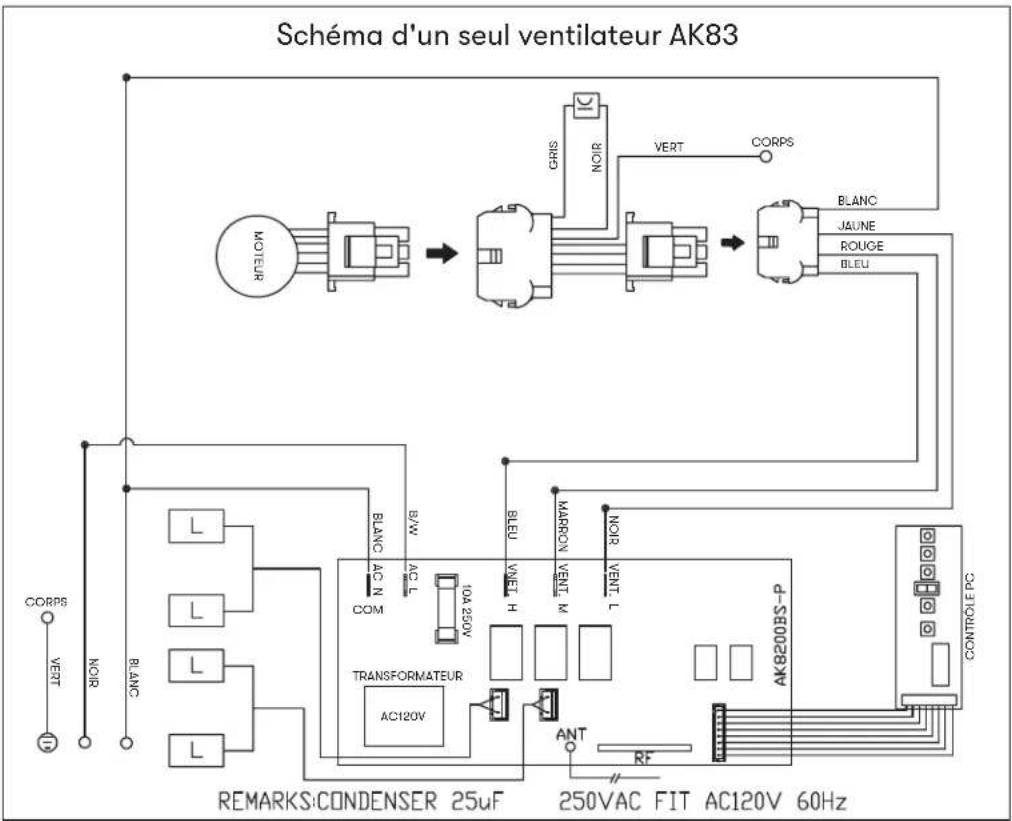

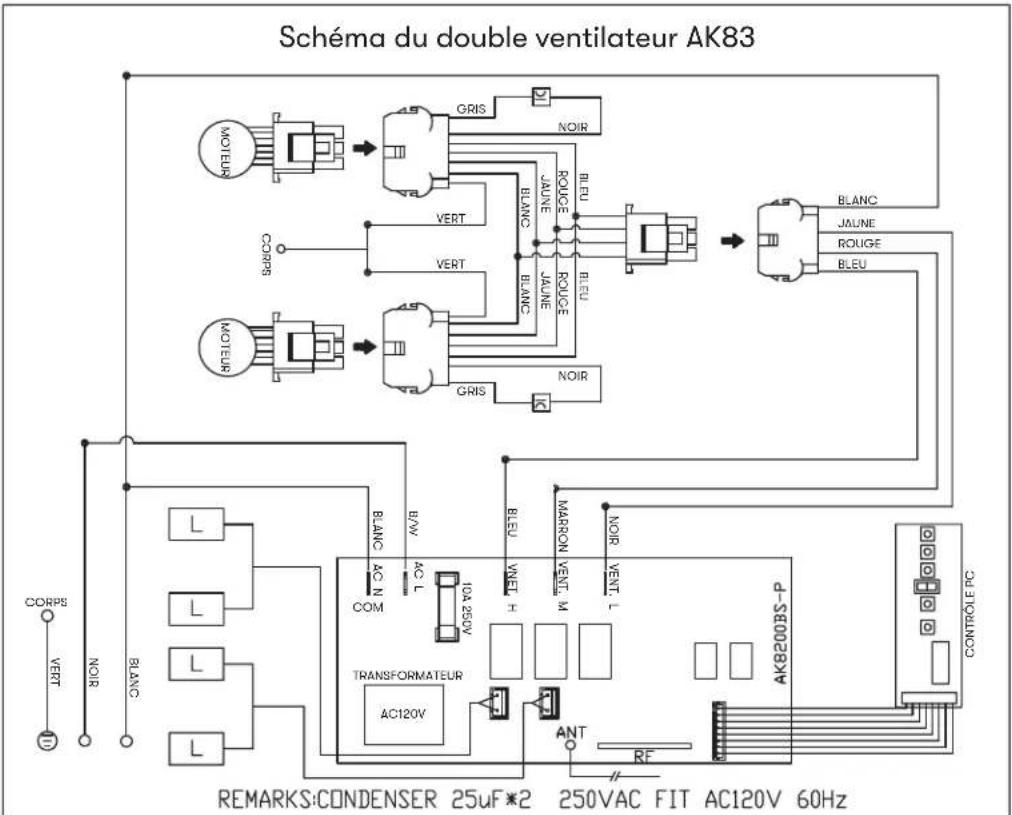

Schéma de câblage 23-24

Dépannage 25-26

Liste des pièces et accessoires 27

Remarques....28

Garantie limitée 29

Enregistrement du produit 30

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Votre sécurité et celle des gens qui vous entourent sont très importantes.

Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les messages et conformez-vous-y en tout temps.

Voici le symbole d'alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d'alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».

DANGER

Le mot « danger » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une blessure grave ou la mort.

AVERTISSEMENT

Le mot « avertissement » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner des dommages importants au produit, une lésion corporelle grave ou la mort.

ATTENTION

Le mot « attention » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.

Sécurité générale

ATTENTION

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de commande à semi-conducteurs.

AVERTISSEMENT

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ LES SUIVANTS:

a) N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l'entretien ou le nettoyage de l'unité, coupez l'alimentation au panneau de service et verrouillez les moyens de déconnexion de service pour éviter toute mise sous tension accidentelle. Lorsque le moyen de déconnexion de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, au panneau de service.

ATTENTION

Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou Explosives. Soyez prudent lorsque vous utilisez des produits de nettoyage pour détergents. Convient pour une utilisation dans la zone de cuisson domestique.

AVERTISSEMENT

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE DE GRAISSE SUR LE HAUT DE CUISINIÈRE:

a) Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent de la fumée et des débordements graisseux qui peuvent s'enflammer. Chauffer les huiles lentement à des réglages faibles ou moyens.
b) Allumez toujours la hotte lorsque vous cuisine à feu vif ou lorsque vous flambez des aliments. (c'est-à-dire Crêpes Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La graisse ne doit pas s'accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours des ustensiles de cuisine adaptés à la taille de l'élément de surface.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE DES PERSONNES EN CAS D'INCENDIE DE GRAISSE SUR LE HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUIT ^a :

a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER ET APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous pourriez être brûlé.
c) N'UTILISEZ PAS D'EAU, ni de torchons ou de serviettes humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:

1) Vous savez que vous possédez un extincteur de classe ABC et vous savez déjà comment l'utiliser.
2) Le feu est petit et contenu dans la zone où il a commencé.
3) Le service d'incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie

°Basé sur “Kitchen Firesafety Tips” publié par la NFPA.

AVERTISSEMENT

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES.

ATTENTION

Pour réduire les risques d'incendie et pour évacuer correctement l'air extérieur, ne pas évacuer l'air évacué dans les espaces à l'intérieur des murs, plafonds, greniers, vides sanitaires ou garages.

AVERTISSEMENT

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ CE QUI SUIT:

a) Les travaux d'installation et le câblage électrique doivent être effectués par des personnes qualifiées conformément à tous les codes et normes applicables, y compris la construction résistant au feu.
b) Une quantité d'air suffisante est nécessaire pour une combustion et une évacuation correctes des gaz par le conduit de fumée (cheminée) de l'équipement à combustible pour empêcher le refoulement. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales du code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas le câblage électrique et les autres services publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers l'extérieur.
e) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et être connecté à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (GFCI).

AVERTISSEMENT

Prop. 65 Avertissement pour les résidents de Californie: Ce produit peut contenir des produits chimiques reconnus par l'État de Californie comme pouvant provoquer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Opération

Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les soufflantes en fonctionnement pourraient s'accrocher aux cheveux, aux doigts et aux vêtements amples.
Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l'installation, la maintenance et l'utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la garantie de l'unité expire automatiquement en raison d'un mauvais entretien.

REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d'effectuer tout travail personnalisé.

Exigences électriques

Important:

▶ Respectez tous les codes et ordonnances en vigueur.
Il est de la responsabilité du client d'en prendre connaissance ci-dessous:
Pour contacter un installateur électrique qualifié.
Pour garantir que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition * ou aux normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et ordonnances locaux.
Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat.
▶ Ne pas mettre à la terre un tuyau de gaz.
Vérifiez auprès d'un électricien qualifié si vous n'êtes pas sûr que la hotte est correctement mise à la terre.
▶ Ne pas avoir de fusible dans le circuit neutre ou de terre.
Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales, achetez et installez le connecteur approprié si nécessaire.

Déclaration d'interface de la Federal Communication Commission

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par l'une des mesures suivantes:
Réorientez ou déplacez l'antenne de réception.
- Augmentez la séparation entre l'équipement et le récepteur.
Connectez l'équipement à une prise sur un circuit différent de celui sur lequel le récepteur est connecté.
Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.

Pièces fournies (AK8200BS)
Pièces fournies (AK8300BSX)

Quantité Partie		Quantité Partie
1 Insérer hotte		1 Insérer hotte
2 Filtres à chicane pro		3 Filtres à chicane pro
2 LumiLight LED, 6 W (pré-installé)		4 LumiLight LED, 6 W (pré-installé)
1 Double ventilateur interne (pré-installé)		1 Plaque de montage de ventilateur simple
1 Adaptateur rond 10 po avec amortisseur		1 Faisceau de câblage du ventilateur à distance
1 Télécommande RF		1	Adaptateur rond 10 po avec amortisseur
1 Pack matériel
		1	Télécommande RF
		1	Pack matériel

M4 x 1 po (4)

M4×8(4)

Capuchons (3)

Télécommande RF (1)

Support à distance (1)

Conduits, conduits et tous les outils d’installation

Raccord de câble (si requis par les codes locaux)

Kit de ventilateur interne simple (CBI-290C, CBI-390A, CBI-600A) - AK8300BSX uniquement

Double ventilateur interne (PBI-1100B) - AK8300BSX uniquement

Kit ventilateur externe (CBE-1000) - AK8300BSX uniquement

Kit de soufflerie en ligne (PBN-1000A) - AK8300BSX uniquement

Doublure de capot en acier inoxydable en option (AK08xxAS)

Feuille de calcul pour le conduit d'aération

Pièces de conduit		Longueur xNombre utilisé =	Total
	3- 1/ 4" x 10"rect., droit	1 pi x ( ) =	pi
	6", 7", 8", 10"circ., droit	1 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude à 90°	15 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude à 45°	9 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude platà 90°	24 pi x ( ) =	pi
	7" to 6" or8" to 7" circ.reducteurconique	25 pi x ( ) =	pi
	6", 7", 8"circ.bouchone del'air	15 pi x ( ) =	pi
	6", 7", 8", 10"circ.,coude à 90°	15 pi x ( ) =	pi
	6", 7", 8", 10"coude à 45°	9 pi x ( ) =	pi
Sous-total - colonne 1=			pi

Longueur maximale du conduit d'aération :
Pour un mouvement d'air convenable, la longueur totale d'un conduit d'aération ne devrait pas compter plus que l'équivalent de 150 pieds.

Pièces de conduit		Longueur xNombre utilisé =	Total
	6" circ. àrect. de3-1/4" x 10"	5 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10",coude à 90°	20 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10"	1 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10",coude à 90°	16 pi x ( ) =	pi
	7" circ. àrect. de3-1/4" x 10"	8 pi x ( ) =	pi
	7" circ. àrect. de3-1/4" x 10",coude à 90°	23 pi x ( ) =	pi
	3-1/4" x 10"embout muralrect./registre	30 pi x ( ) =	pi
	6", 7", 8", 10"emboutmuralcirc./registre	30 pi x ( ) =	pi
	6", 7", 8", 10"chapeau detoiture circ.	30 pi x ( ) =	pi
Sous-total - colonne 2 =Sous-total - colonne 1 =Total du conduit =			pi
			pi
			pi

Hauteur de montage, dégagement et gaine

Un conduit rond d'au moins 10 po doit être utilisé pour l'AK8200BS afin de maintenir une efficacité maximale du débit d'air. Un conduit rond d'au moins 6 po ou 10 po doit être utilisé pour l'AK8300BSX.

Utilisez toujours des conduits métalliques de type rigide uniquement. Les conduits flexibles peuvent restreindre le débit d'air jusqu'à 50%.

Utilisez également le calcul (à la page 8) pour calculer la longueur totale de conduit disponible lorsque vous utilisez des coudes, des transitions et des capuchons.

TOUJOURS, lorsque cela est possible, réduire le nombre de transitions et de virages. Si un long trajet de conduit est nécessaire, augmentez la taille du conduit.

Si des virages ou des transitions sont nécessaires; installer le plus loin possible de la sortie du conduit de la hotte et aussi loin que possible entre les deux.

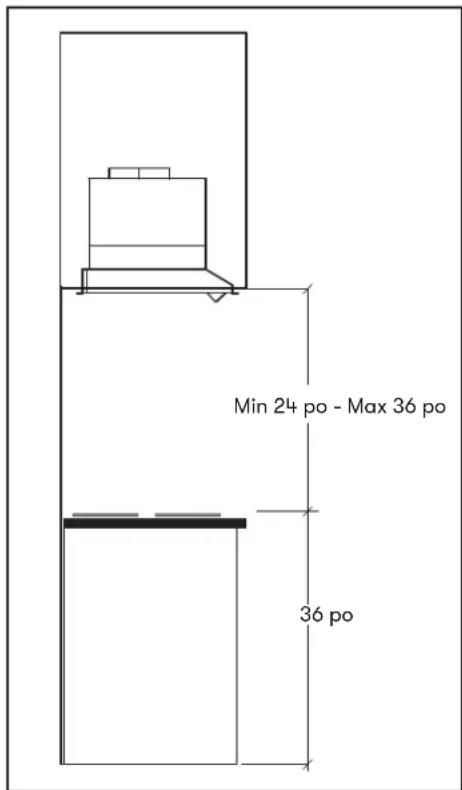

La hauteur de montage minimale entre le haut de la cuisinière et le bas de la hotte ne doit pas être inférieure à 24 po.

La hauteur de montage maximale ne doit pas dépasser 36 po.

Il est important d'installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas peuvent entraîner des dommages causés par la chaleur et un risque d'incendie; tandis que les hottes montées trop haut seront difficiles à atteindre et perdront leurs performances et leur efficacité.

Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière.

Pour les dommages liés à l'expédition et à l'installation:

Veuillez inspecter complètement l'unité pour déceler tout dommage avant l'installation. Si l'appareil est endommagé lors de l'expédition, renvoyez-le au magasin où il a été acheté pour réparation ou remplacement.
Si l'appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client.
Si l'unité est endommagée par l'installateur (si autre que le client), la réparation du remplacement doit être effectuée par arrangement entre le client et l'installateur.

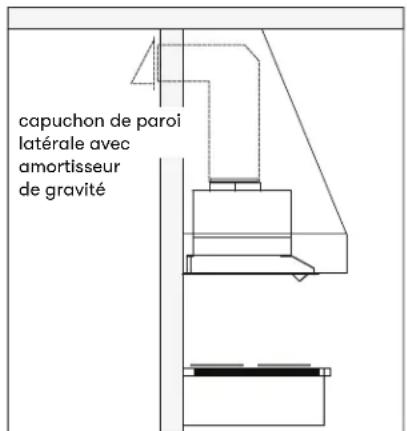

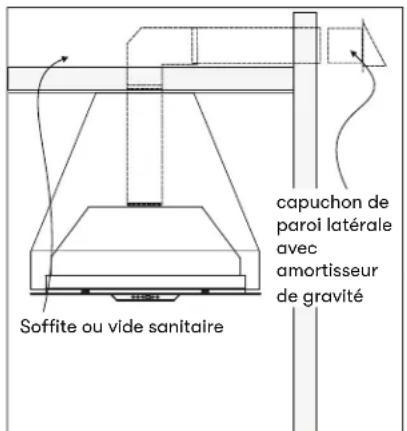

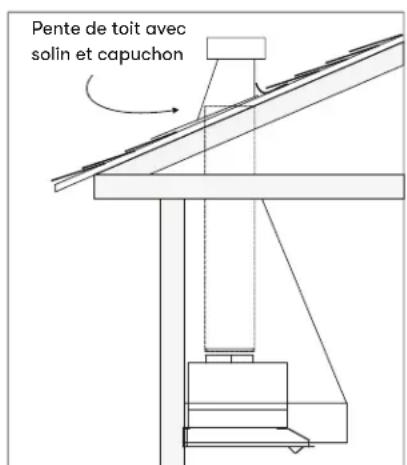

Options de conduits

ATTENTION

Risque d'incendie: NE JAMAIS évacuer l'air ni terminer de conduits dans des espaces entre les murs, les vides sanitaires, les plafonds, les greniers ou les garages. Tout l'échappement doit être canalisé vers l'extérieur, à moins d'utiliser l'option de recirculation.

Utilisez uniquement des conduits métalliques rigides à paroi simple.
▶ Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du ruban adhésif.

Spécifications de la hotte

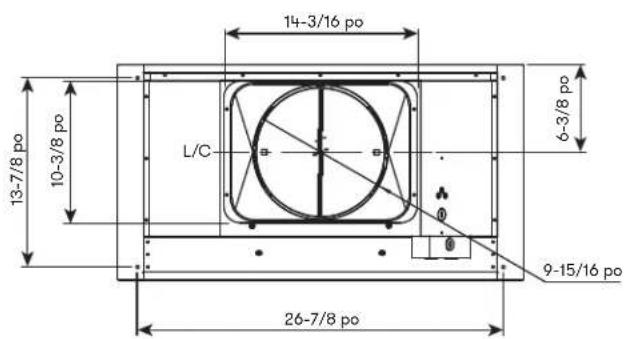

AK8200BS Haut

AK8200BS Devant

AK8200BS & AK8300BSX Côté

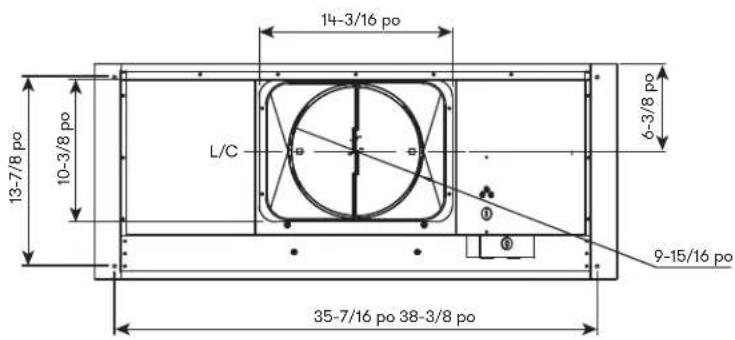

AK8300BSX Haut

AK8300BSX Devant

Fourniture électrique

ATTENTION

Le câblage électrique doit être effectué par des personnes qualifiées conformément à tous les codes et normes applicables.

Cette hotte doit être correctement mise à la terre. Coupez l'alimentation électrique à l'entrée de service avant le câblage.

Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de commencer l'installation. N'utilisez pas de rallonge ni de fiche d'adaptateur avec cet appareil.

Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.

Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au schéma électrique étiqueté sur le produit.

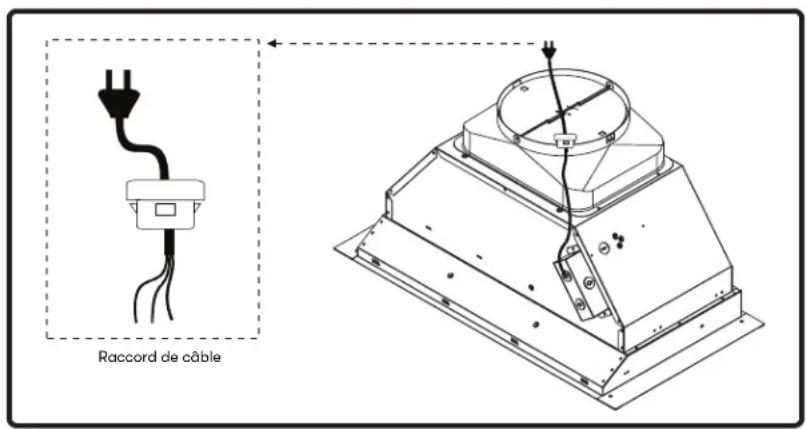

Raccord de câble

Un connecteur de verrouillage de câble (non fourni) peut être requis par les codes locaux. Vérifiez les exigences et les codes locaux, achetez et installez le connecteur approprié si nécessaire. (FIG. A)

FIG. A

Préparation et installation

AVERTISSEMENT

Au moins deux installateurs sont nécessaires en raison du poids et de la taille de la insérer.

1. Installez le ventilateur dans le insérer hotte: AK8200BS - Le ventilateur est pré-installé AK8300BSX - Reportez-vous à la page 15 pour les instructions
   REMARQUE: Retirez la vis de support de montage du ventilateur située sur le dessus du carter du moteur avant d'installer la hotte dans l'armoire.
2. Installez un adaptateur rond de 10 pouces sur le dessus du insérer hotte.
3. Installez une doublure en acier inoxydable AK08xxAS en option. Consultez le manuel inclus avec la doublure pour plus de détails.
4. Si aucun revêtement n'est utilisé, découpez une ouverture dans le fond de l'armoire en suivant les dimensions de la FIG. B.
5. Soulevez le insérer hotte dans l'ouverture et fixez-le au bas de l'armoire à l'aide de (4) vis en acier inoxydable M4, (1) dans chaque coin; voir FIG. C.

FIG. B

FIG. C

REMARQUE: Des blocs de bois peuvent devoir être ajoutés à la base de l'armoire si un support supplémentaire est nécessaire.

1. Installez les conduits et scellez avec du ruban adhésif. Installez électrique.
2. Retirez tous les matériaux d'emballage avant d'utiliser le insérer hotte. Mettez sous tension et vérifiez s'il y a des fuites autour du ruban adhésif.
3. Installez des filtres déflecteurs.

Repositionnement du boîtier électrique

Le boîtier électrique à l'avant peut être repositionné vers le haut du carter du ventilateur si un dégagement supplémentaire est requis lors de l'installation.

1. Retirez les (2) vis du boîtier électrique devant le boîtier du ventilateur.

1. Positionnez le boîtier électrique sur le dessus du carter du ventilateur et fixez-le avec (2) vis. Réacheminez le câblage à l'intérieur de la hotte pour le placement du nouveau boîtier électrique.

Installation de ventilateur interne simple et double AK8300BSX

Les ventilateurs multiples ne sont compatibles qu'avec l'AK8300BSX. CBI-290C, CBI-390A et CBI-600A sont des ventilateurs internes simples et PBI-1100B est un ventilateur interne double. Pour les instructions de préparation du ventilateur à distance, allez à la page 16.

1. Positionnez la plaque du ventilateur sur le support à l'arrière de la hotte et faites-la pivoter vers le haut. Fixez la plaque à la hotte avec (2) vis 3/16x3/8 po. Si vous utilisez un ventilateur unique, remplacez la plaque du ventilateur actuel par la plaque de montage du ventilateur unique.

1. Connectez les deux connecteurs mâles à 6 broches du câblage du ventilateur aux deux connecteurs femelles à 6 broches dans l'insert. Pour un ventilateur simple, connectez le câble adaptateur 9 broches à 6 broches. L'extrémité à 9 broches se connecte au ventilateur et l'extrémité à 6 broches se connecte à la hotte.

1. Ventilateur simple - Connectez un conduit rond de 6 po au collier du ventilateur.

Ventilateur double - Placez l'adaptateur rond de 10 po sur le dessus du insérer hotte et fixez-le avec (4) vis M4x8. Connectez un conduit rond de 10 po à un adaptateur rond de 8 po.

Préparation du ventilateur à distance AK8300BSX

1. Placez l'adaptateur rond de 10 po sur le dessus du insérer hotte et fixez-le avec (4) vis M4x8. Connectez un conduit rond de 10 po à un adaptateur rond de 10 po.

1. Installez l'extrémité filetée du câblage de la soufflante à distance à travers le trou de câblage externe du ventilateur verrouillé dans la boîte de jonction sur le dessus du insérer hotte.

1. Placez le capuchon sur l'extrémité filetée du câblage du ventilateur à distance et fixez-le en tournant dans le sens des aiguilles d'une montre. Connectez le connecteur mâle à 6 broches du câblage du ventilateur au connecteur femelle à 6 broches du insérer hotte.

CBE-1000: SCHÉMA DE CÂBLAGE

Boîtier de câblage du ventilateur externe (hotte)	Blanc (commun)	Boîte de raccordement (CBE-1000)
	Noir (haut)
	Bleu (moyen)
	Rouge (bas)
	Vert (mise à la terre)

1. Fixez le fil de terre vert du câblage du ventilateur à distance à la vis de terre située à l'intérieur du insérer hotte.

REMARQUE: Pour obtenir des instructions sur l'installation des ventilateurs à distance, veuillez consulter les manuels CBE-1000 ou PBN-1000A inclus dans l'emballage du ventilateur et sur notre site Web: www.zephyronline.com

Commandes tactiles

1. Ventilateur : Marche/Arrêt

Appuyez sur Ⓧ pour allumer ou éteindre le ventilateur. Lorsque vous l'allumez, le ventilateur se met en marche à la vitesse 1.

2. Choix de vitesse

• Appuyez sur Ⓥ pour diminuer la vitesse du ventilateur. 3, 2, 1.
• Si le ventilateur est à la vitesse 1 et que ⓥ est enfoncé, le ventilateur s'éteint.
• Appuyez sur Ⓐ pour augmenter la vitesse du ventilateur. Ventilateur activé, 1, 2, 3.
• Si le capot est éteint et que Ⓐ est enfoncé, le ventilateur se met en marche à la vitesse 1

3. Arrêt à retardement

Cette fonction est utilisée pour programmer l'arrêt automatique du ventilateur et des lumières 5 minutes après son activation. Lorsque vous appuyez une fois sur Ⓑ, un point clignote dans la partie inférieure droite de l'afficheur Ⓔ pour vous confirmer que la fonction a été activée. La hotte s'éteint complètement après 5 minutes.

4. Lumière: faible, moyen, élevé, désactivé

Allumez les lumières à faible en appuyant une fois sur ⚙️, appuyez une deuxième fois pour moyen, appuyez une troisième fois pour haut et à nouveau pour éteindre les lumières.

5. Afficheur

L'écran de l'afficheur indique la vitesse de ventilateur choisie ainsi que certaines fonctions, comme le rappel de nettoyage des filtres déflecteurs, l'arrêt automatique et la fonction de purification d'air.

Commandes tactiles

Indicateur de nettoyage des filtres déflecteurs

Un ensemble de filtres déflecteurs est installé par le fabricant. Ces filtres déflecteurs ont pour fonction de filtrer les résidus de cuisson. Ils ne nécessitent aucun remplacement sur une base régulière, mais ils doivent être gardés propres. La fonction de rappel de nettoyage des filtres du microprocesseur indique automatiquement, à l'aide de l'icône clignotante (F), quand les filtres doivent être nettoyés (toutes les 60 heures d'utilisation). Les filtres peuvent être nettoyés à la main, avec du détergent non abrasif, ou au lave-vaisselle. Pour les filtres très sales, il est recommandé de les faire tremper dans un détergent pour graisse avant de procéder au nettoyage normal.

Indicateur de nettoyage des filtres déflecteurs

Lorsque l'icône F se met à clignoter sur l'afficheur, les filtres déflecteurs doivent être nettoyés, car 60 heures d'utilisation se sont écoulées.

Une fois que les filtres ont été nettoyés et réinstallés, réinitialisez l'indicateur de nettoyage des filtres (avec la hotte hors tension). Lorsque la hotte est éteinte, appuyez environ 5 secondes sur la touche jusqu'à ce que l'icône disparaisse. La fonction de rappel de nettoyage des filtres est maintenant réinitialisée et un nouveau cycle de 60 heures commence.

Nettoyage des filtres

L'icône clignote

Pour réinitialiser

Appuyez 5 secondes

Afficheur passe de à < >

Fonction de purification d'air

La fonction de purification d'air fait en sorte que le ventilateur s'allume à vitesse basse toutes les quatre heures pour évacuer l'air stagnant de la cuisine. Cette fonction, désactivée par défaut, doit être activée par l'utilisateur.

Indicateur de la fonction de purification d'air

Lorsque la fonction de purification d'air (Clean Air) est activée, les icônes A,1, A et 1 apparaissent à l'écran de l'afficheur.

Après dix minutes de fonctionnement, le ventilateur s'éteint et le chronomètre de quatre heures est réinitialisé.

Si la vitesse du ventilateur est changée lors de l'utilisation de la fonction d'air pur, le cycle est interrompu et la minuterie repart ensuite à zéro.

Pour activer la fonction

Appuyez 3 secondes

et

L'icône clignote

Pour désactiver la fonction

Appuyez 3 secondes

et

L'icône de l'afficheur passe de à < >

Télécommande RF

Attention FCC

Pour assurer la conformité continue, tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut annuler le droit de l'utilisateur à utiliser cet équipement. (Exemple - utilisez uniquement des câbles d'interface blindés lors de la connexion à un ordinateur ou à un périphérique. Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Synchronisation

Pour créer un lien unique entre votre hotte et la télécommande, veuillez suivre ces étapes.

1. Avec le capot éteint, appuyez sur le bouton «lumières» du capot et maintenez-le enfoncé jusqu'à ce que la lettre «F» apparaisse sur l'écran d'affichage.
2. Appuyez sur ⊙ sur la télécommande, les lumières de la hotte s'allumeront et la synchronisation est terminée.

Fonctions de la télécommande RF

① Ventilateur Allumer/Choix de vitesses

Appuyez sur 80 pour mettre le ventilateur en marche et choisir l'une des trois vitesses de fonctionnement.

② Ventilateur Marche/Arrêt

Appuyez sur 🔒 pour allumer le ventilateur à la vitesse à laquelle ilfonctionnaît lorsque vous l'avez éteint. Appuyez de nouveau sur 🔒 et toutes les fonctions de l'appareil s'éteignent, y compris les lumières.

③ Arrêt à retardement

Appuyez sur pour activer la fonction d'arrêt à retardement du ventilateur et des lumières. Un point clignotera dans la partie inférieure droite de l'afficheur pour vous confirmer que la fonction a été activée. La hotte passera à la vitesse 1 et s'éteindra après 5 minutes.

4 Lumières: faible, moyen, élevé, désactivé

Mettez les lumières en bas en appuyant une fois sur ⚙, en appuyant deux fois pour moyen, trois fois pour haut et à nouveau pour éteindre.

Télécommande RF

Caractéristiques de la télécommande RF

La télécommande RF est équipée d'un aimant à l'arrière pour un rangement facile. La télécommande peut être placée sur n'importe quelle surface magnétique telle qu'un réfrigérateur ou le support de télécommande Zephyr, FIG. D. Le support à distance peut être inséré dans une prise électrique standard pour un rangement facile. Remarque: le support de télécommande ne charge pas la télécommande RF.

La distance de communication maximale de la télécommande est de 15 pieds de la doublure.

Maintenance à distance RF

Nettoyez la télécommande avec des détergents non abrasifs.

Suivez les instructions ci-dessous pour remplacer la batterie. À l'aide d'un petit tournevis à tête plate, soulevez le couvercle du couvercle du logement des piles (A) pour accéder au compartiment des piles. FIG. E.

Retirez la batterie et remplacez-la par une batterie de type A23 12V. L'extrémité négative de la pile doit faire face au ressort à l'intérieur de la télécommande.

Réinstallez le couvercle de la batterie et recyclez l'ancienne batterie.

Nettoyage de la hotte et du filtre

Entretien de surface

N'utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four.
N'utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du chlorure.
N'utilisez pas de laine d'acier ou de tampons à récurer abrasifs qui pourraient rayer et endommager la surface.

Nettoyage de l'acier inoxydable

Nettoyez périodiquement avec de l'eau chaude savonneuse et un chiffon en coton propre ou un chiffon en microfibres. Frottez toujours dans le sens du grain de l'acier inoxydable. Pour éliminer les accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.

Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif pour polir et polir le lustre et le grain de l'acier inoxydable. Frottez toujours légèrement avec un chiffon en coton propre ou en microfibres et polissez dans le sens du grain de l'acier inoxydable.

Nettoyage des filtres déflecteurs pro

Les fi Itres sont destinés à piéger les résidus et les graisses de cuisson. Bien que les filtres ne devraient jamais avoir besoin d'être remplacés, ils doivent être nettoyés tous les 30 jours ou plus souvent selon les habitudes de cuisson.

Les filtres peuvent être placés au lave-vaisselle à basse température ou trempés dans de l'eau chaude savonneuse. Sécher les filtres et les réinstaller avant d'utiliser la hotte.

Installation des filtres déflecteurs pro, FIG. F:

1. Placez le filtre dans la rainure supérieure du insérer hotte comme illustré et tirez vers l'avant du insérer hotte à l'aide des poignées.
2. Faites pivoter l'arrière du filtre vers le haut pour qu'il soit incliné dans le insérer hotte.
3. Poussez le filtre dans le canal à l'arrière du insérer hotte pour le verrouiller en place.

FIG. F

LumiLight LED

Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour commander des pièces de rechange.

Consultez la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées.

Retrait de la LED (FIG. G):

1. Retirez les filtres déflecteurs.
2. Retirez les panneaux latéraux.
3. Débranchez le connecteur rapide de la lumière LED.
4. Poussez les deux clips latéraux aux extrémités de la lumière LED.
5. Poussez la lumière LED à travers l'ouverture du panneau lumineux.

FIG. G

Problème possible Cause possible Solutions
Après l'installation, l'unité ne fonctionne pas.	La source d'alimentation n'est pas allumée.	Assurez-vous que le disjoncteur et l'appareil sont sous tension.
	La ligne d'alimentation et le connecteur de verrouillage du câble ne se connectent pas correctement.	Vérifiez que la connexion électrique avec l'appareil est correctement connectée.
	Les câblages du tableau de commande ou du tableau de commande sont déconnectés.	Assurez-vous que les câblages du tableau de commande et du tableau de commande sont correctement connectés.
	Le tableau de commande ou le tableau de commande est défectueux.	Changer le tableau de commande ou le tableau de commande.
	Les fils du tableau de commande sont desserrés.	Assurez-vous que les fils de la carte de commande sont correctement connectés.
La lumière fonctionne, mais le ventilateur ne tourne pas.	Le ventilateur est défectueux, éventuellement grippé.	Changez le ventilateur.
	Le système thermiquement protégé détecte si le ventilateur est trop chaud pour fonctionner et arrête le ventilateur.	Le ventilateur fonctionnera correctement après le refroidissement du système thermiquement protégé.
	Condensateur endommagé. Changez	le condensateur.
	Le fil du moteur n'est pas connecté. Assurez-vous que le fil du moteur est branché sur le connecteur molex.
L'unité vibre. Le ventilateur	ur n'est pas fixé en place. Serrez le ventilateur en place.
	Roue de soufflante endommagée. Remplacez le ventilateur.
	Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte.
L'unité siffle. Un filtre n'est	est pas dans la bonne position.	Ajustez les filtres jusqu'à ce que le sifflement s'arrête.
	Les raccords des tuyaux de conduit ne sont pas scellés ou correctement connectés.	Vérifiez les connexions des conduits pour vous assurer que toutes les connexions sont correctement scellées.
Le ventilateur fonctionne, mais pas les lumières.	Le connecteur de la lumineuse LED est déconnecté.	Connectez le connecteur de la lumineuse LED.
	Lumineuse LED défectueuse. Changez	la lumineuse LED.
	La carte de commutation ou de contrôle est défectueuse.	Changez la carte de commutation ou la carte de commande.
La hotte ne s'échappe pas correctement.	Utilisation de la mauvaise taille de conduit.	Changer la gaine à la bonne taille
	La hotte est peut-être suspendue trop haut de la table de cuisson.	Ajustez la distance entre la table de cuisson et le bas de la hotte dans les limites de 24 po et 36 po.
	Le vent des fenêtres ouvertes ou des portes ouvertes dans la zone environnante affecte la ventilation de la hotte.	Fermez toutes les fenêtres et portes pour éliminer le vent extérieur.
	Obstruction dans l'ouverture du conduit ou dans les conduits.	Retirez tout le blocage du conduit ou de l'ouverture du conduit.
L'unité s'allume d'elle-même.	Un spot lumineux brille directement sur les commandes de l'interrupteur.	Les commandes des interrupteurs sont sensibles à la lumière. Une source de lumière directe sur les commandes de l'interrupteur peut perturber les fonctions de l'interrupteur.
Le filtre vibre Le filtre est	lâche. Ajustez ou changez le filtre.
	Le clip à ressort est cassé sur le filtre.	Changer le clip à ressort.
La télécommande RF ne fonctionne pas.	La batterie est morte. Remplacez la batterie par du type A23 12v.
	Mauvaise communication avec la doublure.	La télécommande doit être à moins de 15 pieds de la doublure.
	La télécommande RF a perdu la communication avec la doublure.	Réinitialisez la doublure et la télécommande en coupant l'alimentation au disjoncteur pendant 5 minutes. Placez la télécommande sur le comptoir près de la doublure et rallumez le disjoncteur.

La description Numéro d'article
Pièces de rechange
Ventilateur interne simple (AK8300BSX)	CBI-290C
Ventilateur interne simple (AK8300BSX)	CBI-390A
Ventilateur interne simple (AK8300BSX)	CBI-600A
Double ventilateur interne (AK8300BSX)	PBI-1100B
Ventilateur externe (AK8300BSX) CBE-1000
Soufflerie en ligne (AK8300BSX) PBN-1000A
LumiLight LED, 6W Z0B0047
Filtre baffle pro (chacun) 50210040
Télécommande RF 14000005
Accessoires optionnels
Doublure, 36 po (AK8200BS) AK0806BS
Doublure, 36 po (AK8200BS) AK0806AS
Doublure, 42 po (AK8200BS) AK0842AS
Doublure, 48 po (AK8300BSX) AK0848BS
Doublure, 54 po (AK8300BSX) AK0854AS
Doublure, 60 po (AK8300BSX) AK0860AS
Kit d'air d'appoint (souffleur simple)	MUA008A
Kit d'air d'appoint (soufflerie interne double et soufflerie à distance)	MUA010A

Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com.

Les clients des États-Unis doivent appeler le: 1-888-880-8368 ou nous contacter à: zephyronline.com/contact

Clients du Canada, veuillez appeler: 1-800-361-0799 ou par courriel: [e-mail]

Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'œuvre selon les conditions suivantes :

Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.

Garantie limitée d'un an sur la main-d'œuvre : Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'œuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit; (f) aux déplacement d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont un impact maintenabilité du Produit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplementaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.

Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'œuvre ou de tout autre coût afférent au service.

Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.

Nous vous félicitons d'avoir acheté une produit Zephyr. Veuillez prendre un moment pour enregistrer votre nouvelle produit au www.zephyronline.com/registration

C'EST IMPORTANT

Cet enregistrement rapide est utile à bien des égards.

• Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
• À des fins d'assurance, il permet de confirmer que vous êtes le propriétaire.
• Il vous permet de recevoir des avis concernant des modifications ou des rappels de produits.

Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
