MODE D'EMPLOI PP 40 TC SF SCHOLTES

Raccordement électrique

Raccordement gaz

Plaque signalétique

Caractéristiques des brûleurs et des injecteurs

Description de l'appareil, 32

Vue d'ensemble

Mise en marche et utilisation, 33

Conseils pratiques pour l'utilisation des brûleurs

Précautions et conseils, 34

Sécurité générale

Mise au rebut

Nettoyage et entretien, 35

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 36

Scholtès

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil

Positionnement

Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Cet appareil ne peut être installé et fonctionner que dans des locaux ventilés en permanence selon les prescriptions des normes en vigueur dans le pays, mises à jour comprises. Les conditions suivantes doivent être respectées : - La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou d'un ventilateur électrique qui entre automatiquement en fonctionnement lors de l'allumage de l'appareil.

En cas de cheminée ou conduit de fumée réifié (réservé aux appareils de cuisson)

Directement à l'externe

Exemples d'ouverture de ventilation pour l'air comburant

Agrandissement de la fente entre la porte et le sol

• La pièce doit prévoir un système qui permet l'apport d'air nécessaire à une bonne combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée. Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme mentionné plus haut ; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie. - Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au-dessous du niveau du sol (caves etc.). Il est recommandé de n'entreposer dans le local que la bouteille en cours d'utilisation, placée de façon à ne pas être soumise à l'action directe de sources de chaleur (four, foyer de bois, poêle etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de travail. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle de la table de cuisson, doivent être placés à au moins 50mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 540 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

Installation des plans d'appui

Il faut prendre toutes les précautions nécessaires pour que l'installation soit conforme aux normes applicables en matière de prévention des accidents concernant les raccordements électricité et gaz. Pour un bon fonctionnement des tables de cuisson à poser installées dans des meubles, attention à bien respecter les distances minimales indiquées fig.1. En outre, les surfaces adjacentes et la paroi arrêté doivent être en mesure de résister à une surchauffe de 65°C.

Fig.1

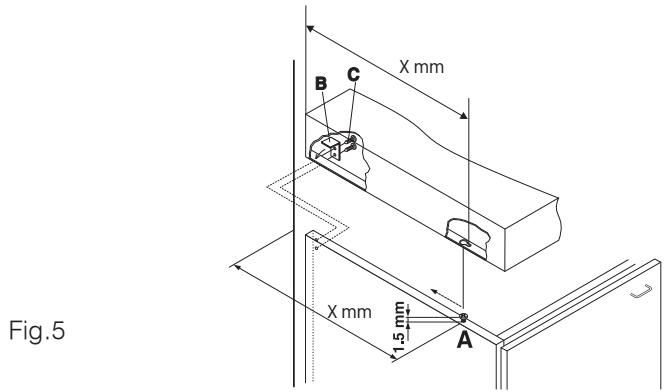

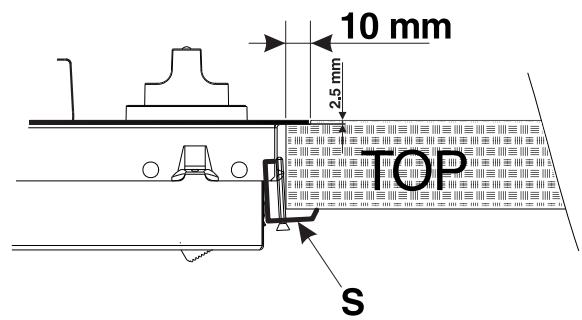

Fixation au meuble

Il existe trois familles d'appareils selon le type d'installation :

Fig.2 77* pour les modèles PP 40 TC F... - PP 40 TC SF... - B PP 40TC/CS... 87* pour les modèles PP 40 DCDR F... - PP 40 DCDR SF... - B PP 40DCDR/CS... 90* pour les modèles B PP 40TC... - B PP 40DCDR...

1- Tables à encastrer (Classe 3) pour type d'installation au ras du plan (voir figure 2 détaillée H1); dans ce cas il faut prévoir une découverte du plan ayant des dimensions correspondant à l'encombrement hors tout de la table, moins 1 cm de chaque côté, pour garantir 1 cm d'appui de la table sur le plan de travail; pour pouvoir enfin encastrer la table au ras du plan, il faut abaisser la zone tout autour de la découverte (voir figure 4a) pour pouvoir y loger tant le bord de la table que le joint placé sous ce bord. Avant de procéder à la fixation de la table sur le plan de travail, positionner le joint (fourni) sur tout le pourtour de la table comme illustré figure 4b. Pour fixer les tables au meuble, utiliser les équerres fournies comme illustré (voir détaillé S - fig. 3).

2-Tables de cuisson à encastrer (Classe 3) dont le bord a moins de 77^ / 87^*mm de haut (voir figure 2 détaill H2). En cas d'installation sur un plan de travail, il faut prévoir une découverte suffisamment grande pour pouvoir y logger la boîte inférieure de la table de cuisson ; veiller à laisser entre cette dernière et le plan en bois au moins 1 cm de vide sur tout le pourtour (le dessous de la boîte peut toucher). Pour la fixation des appareils, voir instructions fournies au point 1 ou consulter la notice d'instructions supplémentaire en cas d'applications spéciales.

Fig.3

Pour MOD.: PP 40 DCDR F... - PP 40 TCF

Fig.4a

3- Tables de cuisson à poser (Classe 1) dont le bord a plus de 77^ / 87^ / 90^ **mm de haut (voir figure 2 detail H3); dans ce cas, la boîte inférieure de la table ne dépasse pas du bord de cette dernière même en cas de pose sur un plan de travail, il suffit alors de prévoir les trouss nécessaires au passage du tuyau d'alimentation du gaz et du cordon électrique. Pour la fixation des tables, procédér comme suit (fig. 5): - visser au meuble les 2 vis "A" (fournies), veiller au respect des distances indiquées figure 5 et laisser les têtes de vis dépasser du bois de 1,5 mm; - accrocher la table aux 2 vis “A” et la pousser vers l'arrête: - fixer la partie arrête au meuble à l'aide des 2 équcherres "B" et des quatre vis "C" fournies avec l'appareil.

Pour MOD.: PP 40 DCDR SF... -PP 40 TC SF...

Fig.4b

N. B. : pour simplifier les opérations d'intervention technique, il faut que la zone sous la table de cuisson soit parfaitement accessible une fois l'installation terminée (pas de modules fermés).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaque signalétique (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Monter sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante.

L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, s'assurer que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;
• La prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, replacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. ! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien/agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la tuyauterie ou à la bouteille de gaz conformément aux normes en vigueur dans le pays, mises à jour comprises, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Si nécessaire, effectuer les opérations décrites dans le paragraphe « Adaptation aux différents types de gaz ». Si l'alimentation s'effectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes aux normes en vigueur dans le pays, mises à jour comprises.

Pour un fonctionnement en toute sécurité, pour un emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 « Caractéristiques des brûleurs et des injecteurs ».

Raccordement par tuyau rigide (cuivre ou acier)

Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il s'avère indispensable d'inverser le raccord, il faut absolument replacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz maje cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, s'assurer que le tuyau métallique flexible ne touche pas des parties mobiles et n'est pas écrabouillé.

! N'utiliser que des tuyaux et des joints d'étanchéité conformes aux normes en vigueur dans le pays. Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords au moyen d'une solution savonnée, ne jamais utiliser de flamme.

Adaptation aux différents types de gaz

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlever les grilles du plan de cuisson et sortir les brûleurs de leur logement.
2. dévisser les injecteurs à l'aide d'une douille de 7 mm et les remplaçer par des injecteurs adaptés au nouveau type de gaz (voir tableau 1 « Caractéristiques des brûleurs et des injecteurs »).
3. remonter les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplaçer la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs sur le brûleur « deux flammes » indépendantes

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures);
2. Dévisserez les injecteurs à l'aide d'une clé à tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (tab1).
3. démonter les composants dans le sens inverse du démontage.

• Réglage de l'air primaire des brûleurs Les brûleurs ne nécessitent aucun réglage de l'air primaire.
• Réglage minimum
• Placer le robinet sur la position de minimum;
• Retirer la manette et tourner la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce qu'il y ait une petite flamme régulière.
• Une fois obtenu le débit minimal souhaité, allumer le brûleur et tourner brusquement la manette de la position de ralenti à la position d'ouverture maximale et inversement à plusieurs reprises. Vérifier ainsi qu'il n'y ait pas extinction du brûleur.
• En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont à leur minimum, augmenter leur débit en agissant sur la vis de réglage.
• Après avoir procédé à ce réglage, reposer les scellés sur les bypass en utilisant de la cire ou tout autre matériel équivalent.

En cas de gaz liquides, il faut visser à fond la vis de réglage. En fin d'opération, remplacer la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée, un régulateur de pression approprié (conforme aux normes en vigueur dans le pays en matière de « régulateurs pour gaz canalisés »).

PLAQUETTE SIGNALETIQUE
Raccordements éllectriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/1204 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives.

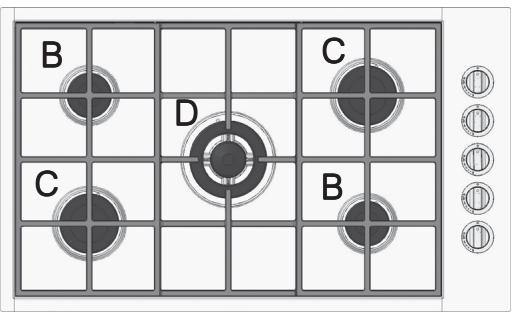

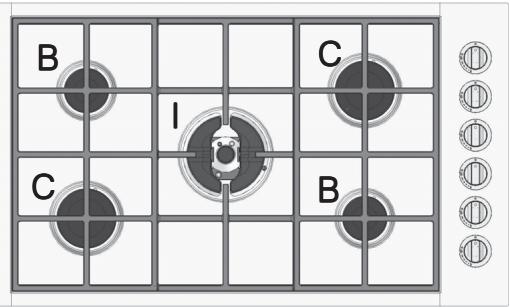

Caractéristiques des brûleurs et des injecteurs

Tableau 1

Brûleur	Diamètre (mm)	Puisance Thermique kW (H.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * g/h		Injecteur 1/100 (mm)	Débit * l/h G20
		Nomin.	Réd.			G30	G31
D. Triple Couronne	130	3.25	1.3	57	91	236	232	124	309
C. Rapide	100	3.00	0.7	40	86	218	214	116	286
B. Semi-rapide	75	1.65	0.4	30	64	120	118	96	157
I. Deux flames (DC DR interieur)	30	0.90	0.4	30	44	65	64	70	86
I. Deux flames (DC DR extérieur)	130	4.10	1.3	57	70	298	293	110	390
Pressions d'alimentation	Nominale (mbar)					28-30	37		20
	Minimum (mbar)					20	25		17
	Maximum (mbar)					35	45		25

• À 15 °C et 1013 mbar-gaz sec ** Propane P. C. S. = 50,37 MJ/Kg *** Butane P. C. S. = 49,47 MJ/Kg Nature P. C. S. = 37,78 MJ/m³

La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

PP 40 TC F...

PP 40 TC SF...

B PP 40TC/CS...

B PP 40TC...

PP 40 DCDR F...

PP 40 DCDR SF...

B PP 40DCDR/CS...

B PP 40DCDR...

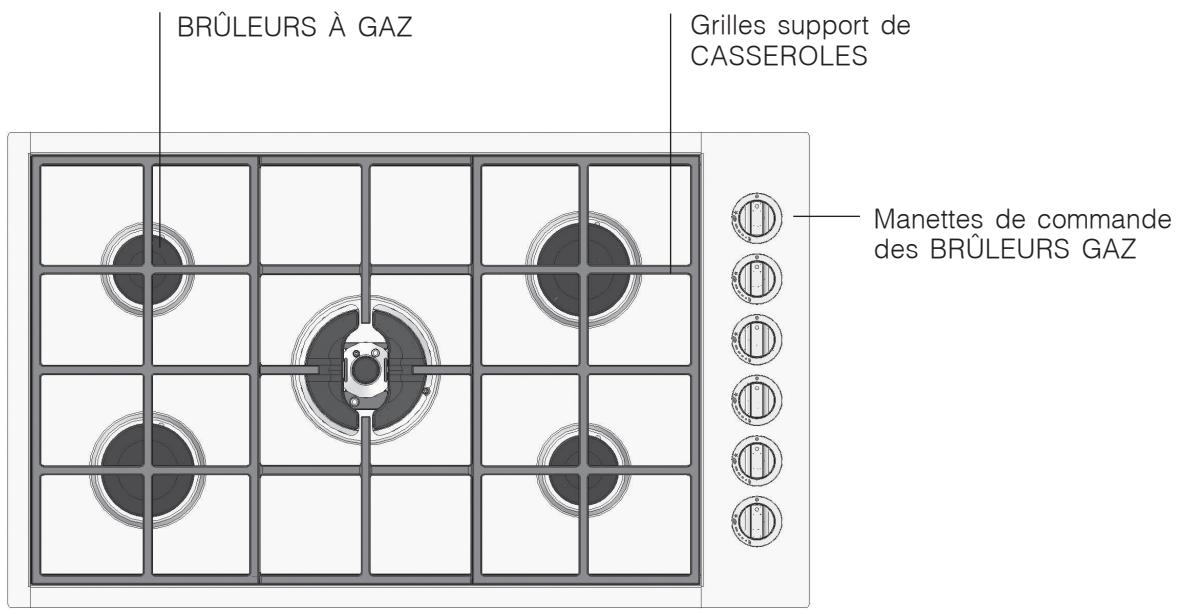

Vue d'ensemble

• BRULEURS À GAZ : ils ont plusieurs dimensions et puissances. Choisissez celui qui convient le mieux au diamètre de la casserole.
• Manettes de commande de réglage de flamme ou de puissance des BRULEURS À GAZ.

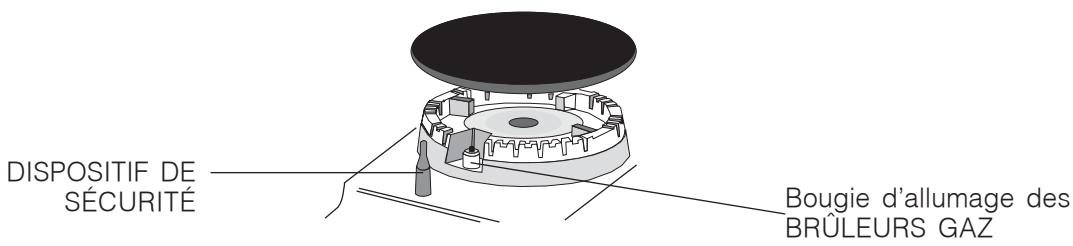

• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIONIF DE SECURITE : en cas d'extinction accidentelle de la flamme, il coupe immédiatement l'arrivée du gaz.

La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Éteint Maximum Minimum

Pour allumer un brûleur, approcher une flamme ou un allume-gaz, appuyer à fond et tourner la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyer au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyer à fond sur la manette correspondante et la tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum tout en continuant à appuyer jusqu'à l'allumage.

! Un brûleur avec deux flammes indépendantes équipe certains modèles. Pour allumer ce brûleur, il faut d'abord tourner le bouton jusqu'au symbole ★ puis appuyer à fond pendant 6 secondes de suite pour faire chauffer le dispositif qui garde la flamme allumée automatiquement.

! En cas d'extinction accidentelle des flammes du brûleur, tourner la manette jusqu'à l'arrêt et attendre au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tourner la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Le brûleur à « deux flammes indépendantes » :

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, rundout en cas d'utilisation des deux brûleurs à leur réglage minimal.

Pour une utilisation optimale du foyer double flamme, ne jamais régler, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Possibilité d'utilisation de casseroles de toute dimension, pour les plus petites n'allumer que le brûleur intérieur. Chaque couronne composant le brûleur « deux flammes indépendantes » a sa propre manette de commande :

la manette caractérisée par le symbole © contrôle l'anneau extérieur;

la manette caractérisée par le symbole © contrôle l'anneau intérieur;

Pour allumer l'anneau souhaité, appuyer à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maximum. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Éteint

Maximum

Minimum

Pour allumer le brûleur, tourner la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, ne pas oublier :

• d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent des casseroles.
• de plusieurs utiliser des casserole à fond plat et avec couvercle.
• de tourner la manette jusqu'à la position minimum au moment de l'ébullition.

Brûleurs	Ø Diamètre casseroles (cm)
B. Semi-rapide	12 – 22
C. Rapide	21 – 26
D. Triple couronne	24 - 26
I. DC-DR (interne)	10 - 14
I. DC-DR(external)	24 - 28

! Pour les modèles équipés d'une grille de réduction, n'utiliser cette dernière que pour le brûleur Deux Flammes intérieur (DCDR intérieur), en cas d'utilisation de casseroles ayant moins de 12 cm de diamètre. ! Éviter que les casseroles ne dépassent du périmètre de la table pendant la cuisson.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer:
• Classe 1: tous les modèles dont le bord a une hauteur >= à 77^ /87^ *mm (voir fig.2 détails H3).
• Classe 3: tous les modèles dont le bord a une hauteur < à 77^ /87^ * mm (voir fig.2 détails H1 et H2).
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier, lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur « Positionnement » soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaque signalétique.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri ; il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereuse. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Éviter que le cordon d'alimentation d'autres électroménagers touche des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
• Veiller toujours à ce que les manettes soient sur la position “0” quand l'appareil n'est pas utilisé.
• Surtout ne pas tirer sur le cordon de l'appareil pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayer en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contacter le service d'Assistance (voir Assistance).
• S'assurer que les manches des casseroles soient toujours tournées vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne pas utiliser de casseroles instables ou

déformées.

• Éviter que des enfants ou des incapables aient accès au foyer vitrocéramique (si l'appareil est de ce type), durant et tout de suite après son fonctionnement, car il continue à être chaud pendant au moins une demi-heure après l'arrêt et représente donc une source de danger.
• En cas de rupture de la surface vitrocéramique, s'adresser aux centres d'assistance technique agréés.
• En cas de rupture du foyer vitrocéramique, il faut mettre l'appareil hors tension.
• Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Éviter que les enfants ne jouent avec l'appareil.
• Il n'est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à moins qu'elles ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l'appareil.
• Les conditions de réglage sont reportées sur l'étiquette (ou sur la plaque signalétique). Avant la mise en place, s'assurer que l'alimentation réseau corresponde au réglage.
• En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait s'avérer nécessaire. Il suffira alors d'ouvrir une fenêtre ou de fournir une aération plus efficace, par exemple en augmentant la puissance d'aspiration mécanique de votre hotte.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales ; les emballages pourront ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l'achat d'un nouvel appareil de même type. Tous les principaux fabricants d'électroménagers s'appliquent à créer et gérer des systèmes de collecte et d'élimination des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne pas utiliser de détergents abrasifs ou corrosifs, tels que détacheurs et produits antirouille, poudres à récurer et éponges abrasives : ils risquent de rayer irrémédiablement la surface.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passer une éponge humide sur la surface de la table de cuisson et essuyer avec du papier absorbant.
• Les parties démontables des brûleurs doivent être lavées régulièrement à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d'allumage automatique, nettoyer fraîchement et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifier que les orifices de sortie du gaz ne sont pas bouchés.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Essuyer aussi tout débordement d'eau.

Entretien des robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Cette opération doit être effectuée par un technicien agréé par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas du tout ou pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifier avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

Causes / solutions possibles :

• Les orifices de sortie du gaz sont bouchés.
• Les pièces amovibles composant le brûleur ne sont pas montées correctement.
• Il y a des courants d'air à proximité de la table de cuisson.
• vous n'avez pas appuyé à fond sur la manette.
• Vous n'avez pas appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• Les orifices de sortie du gaz situés en face du dispositif de sécurité sont bouchés.
• Les orifices de sortie du gaz sont bouchés.
• Il y a des courants d'air à proximité de la table de cuisson.
• Le minimum n'est pas bien réglé.
• Le fond de la casserole n'est pas parfaitement plat
• La casserole n'est pas placée au centre du brûleur ou de la plaque électrique.
• La position des grilles a été inversée.

Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, contacter notre service après-vente. Indiquer :

• le modèle de l'appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur l'appareil et/ou sur son emballage.

Ne jamais faire appel à des techniciens non agrées et refuser l'installation de pièces détachées non d'origine.

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederlands,49

Espanol,61

Installation, 38-43

Aufstellung

Électrobranchement

Avant de effectuer la connexion, vérifie que:
